BEDIENUNGSANLEITUNG 4104RH MAKITA

Schneider Betriebsanleitung

  • Bitte Bedienungsanleitung lesen. • Læs brugsanvisningen.
  • Die Maschine sollte nur auf horizontalen Flächen verwendet werden.
  • Benutzen Sie die Maschine nicht umgedreht.
  • Die Maschine ist mit der tragbaren Fehlerstrom- Schutzeinrichtung (PRCD) zu benutzen.
  • Nach dem Gebrauch auf der Grundplatte anges- ammelten Staub abwischen.
  • Nur für EU-Länder Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgere- chten Wiederverwertung zugeführt werden.6

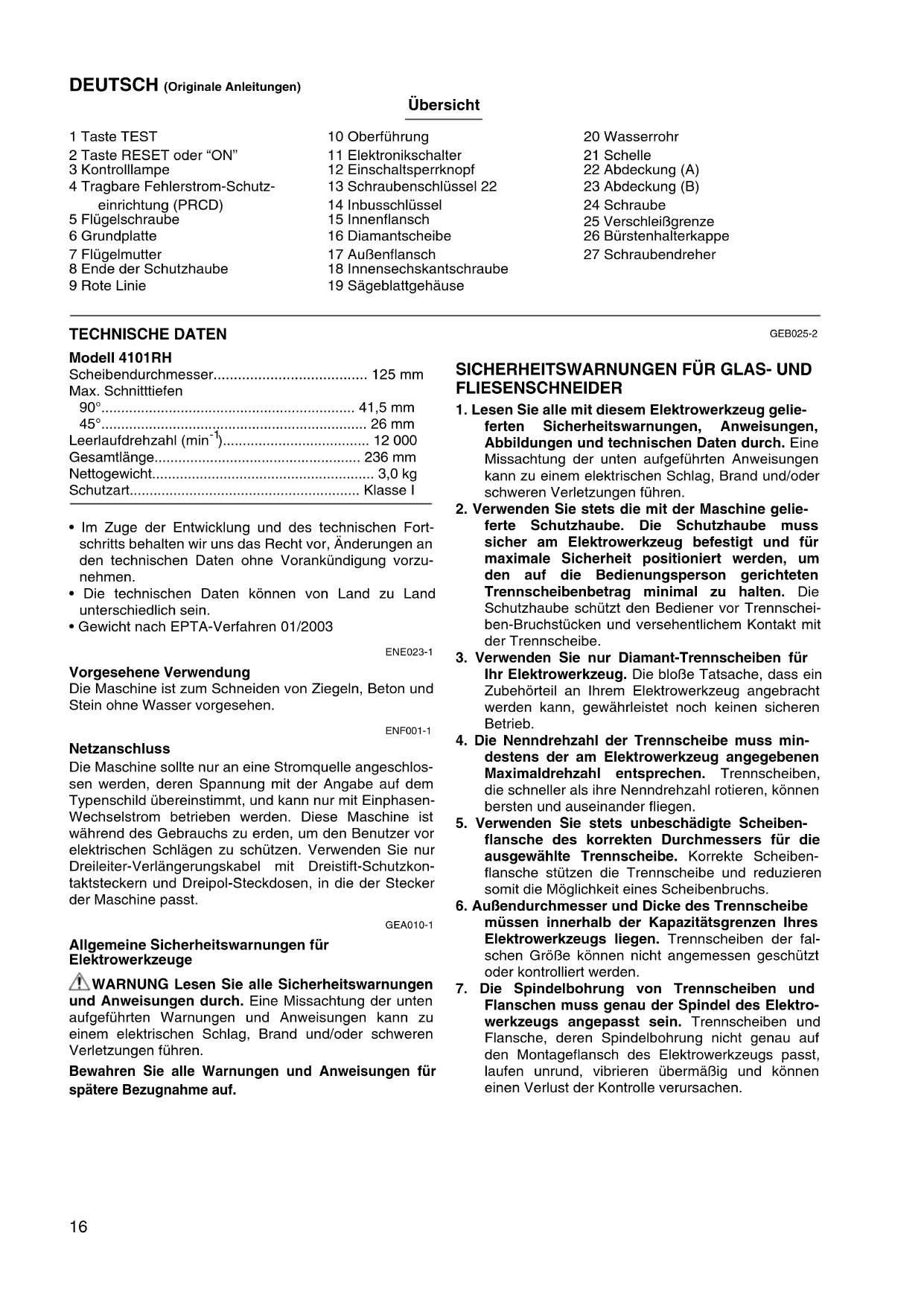

Tomoya s u K ato Directeur Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN16 DEUTSCH (Originale Anleitungen) Übersicht 1 Taste TEST 2 Taste RESET oder “ON” 3 Kontrolllampe 4 Tragbare Fehlerstrom-Schutz- einrichtung (PRCD) 5 Flügelschraube 6 Grundplatte 7 Flügelmutter 8 Ende der Schutzhaube 9 Rote Linie 10 Oberführung 11 Elektronikschalter 12 Einschaltsperrknopf 13 Schraubenschlüssel 22 14 Inbusschlüssel 15 Innenflansch 16 Diamantscheibe 17 Außenflansch 18 Innensechskantschraube 19 Sägeblattgehäuse 20 Wasserrohr 21 Schelle 22 Abdeckung (A) 23 Abdeckung (B) 24 Schraube 25 Verschleißgrenze 26 Bürstenhalterkappe 27 Schraubendreher TECHNISCHE DATEN Modell 4101RH Scheibendurchmesser...................................... 125 mm Max. Schnitttiefen 90°................................................................ 41,5 mm 45°................................................................... 26 mm Leerlaufdrehzahl (min

  • Im Zuge der Entwicklung und des technischen Fort- schritts behalten wir uns das Recht vor, Änderungen an den technischen Daten ohne Vorankündigung vorzu- nehmen.
  • Die technischen Daten können von Land zu Land unterschiedlich sein.
  • Gewicht nach EPTA-Verfahren 01/2003 ENE023-1 Vorgesehene Verwendung Die Maschine ist zum Schneiden von Ziegeln, Beton und Stein ohne Wasser vorgesehen. ENF001-1 Netzanschluss Die Maschine sollte nur an eine Stromquelle angeschlos- sen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit Einphasen- Wechselstrom betrieben werden. Diese Maschine ist während des Gebrauchs zu erden, um den Benutzer vor elektrischen Schlägen zu schützen. Verwenden Sie nur Dreileiter-Verlängerungskabel mit Dreistift-Schutzkon- taktsteckern und Dreipol-Steckdosen, in die der Stecker der Maschine passt. GEA010-1 Allgemeine Sicherheitswarnungen für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitswarnungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. GEB025-2

SICHERHEITSWARNUNGEN FÜR GLAS- UND

1. Lesen Sie alle mit diesem Elektrowerkzeug gelie-

ferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

2. Verwenden Sie stets die mit der Maschine gelie-

ferte Schutzhaube. Die Schutzhaube muss sicher am Elektrowerkzeug befestigt und für maximale Sicherheit positioniert werden, um den auf die Bedienungsperson gerichteten Trennscheibenbetrag minimal zu halten. Die Schutzhaube schützt den Bediener vor Trennschei- ben-Bruchstücken und versehentlichem Kontakt mit der Trennscheibe.

3. Verwenden Sie nur Diamant-Trennscheiben für

Ihr Elektrowerkzeug. Die bloße Tatsache, dass ein Zubehörteil an Ihrem Elektrowerkzeug angebracht werden kann, gewährleistet noch keinen sicheren Betrieb.

4. Die Nenndrehzahl der Trennscheibe muss min-

destens der am Elektrowerkzeug angegebenen Maximaldrehzahl entsprechen. Trennscheiben, die schneller als ihre Nenndrehzahl rotieren, können bersten und auseinander fliegen.

5. Verwenden Sie stets unbeschädigte Scheiben-

flansche des korrekten Durchmessers für die ausgewählte Trennscheibe. Korrekte Scheiben- flansche stützen die Trennscheibe und reduzieren somit die Möglichkeit eines Scheibenbruchs.

6. Außendurchmesser und Dicke des Trennscheibe

müssen innerhalb der Kapazitätsgrenzen Ihres Elektrowerkzeugs liegen. Trennscheiben der fal- schen Größe können nicht angemessen geschützt oder kontrolliert werden.

7. Die Spindelbohrung von Trennscheiben und

Flanschen muss genau der Spindel des Elektro- werkzeugs angepasst sein. Trennscheiben und Flansche, deren Spindelbohrung nicht genau auf den Montageflansch des Elektrowerkzeugs passt, laufen unrund, vibrieren übermäßig und können einen Verlust der Kontrolle verursachen.17

8. Verwenden Sie keine beschädigten Trennschei-

ben. Überprüfen Sie die Trennscheiben vor jeder Benutzung auf Absplitterungen und Risse. Falls das Elektrowerkzeug oder die Trennscheibe her- unterfällt, überprüfen Sie das Teil auf Beschädi- gung, oder montieren Sie eine unbeschädigte Trennscheibe. Achten Sie nach der Überprüfung und Installation der Trennscheibe darauf, dass Sie selbst und Umstehende nicht in der Rotati- onsebene der Trennscheibe stehen, und lassen Sie das Elektrowerkzeug eine Minute lang mit maximaler Leerlaufdrehzahl laufen. Eine beschä- digte Trennscheibe bricht normalerweise während dieses Probelaufs auseinander.

9. Tragen Sie Schutzausrüstung. Benutzen Sie je

nach der Arbeit einen Gesichtsschutz bzw. eine Sicherheits- oder Schutzbrille. Tragen Sie bei Bedarf eine Staubmaske, Ohrenschützer, Hand- schuhe und eine Arbeitsschürze, die in der Lage ist, kleine Schleifpartikel oder Werkstücksplitter abzuwehren. Der Augenschutz muss in der Lage sein, den bei verschiedenen Arbeiten anfallenden Flugstaub abzuwehren. Die Staubmaske oder Atem- schutzmaske muss in der Lage sein, durch die Arbeit erzeugte Partikel herauszufiltern. Lang anhal- tende Lärmbelastung kann zu Gehörschäden füh- ren.

10. Halten Sie Umstehende in sicherem Abstand

vom Arbeitsbereich. Jeder, der den Arbeitsbe- reich betritt, muss Schutzausrüstung tragen. Bruchstücke des Werkstücks oder einer beschädig- ten Trennscheibe können weggeschleudert werden und Verletzungen über den unmittelbaren Arbeitsbe- reich hinaus verursachen.

11. Halten Sie das Elektrowerkzeug nur an den iso-

lierten Griffflächen, wenn Sie Arbeiten ausfüh- ren, bei denen die Gefahr besteht, dass die Trennscheibe verborgene Kabel oder das eigene Kabel kontaktiert. Bei Kontakt mit einem Strom füh- renden Kabel werden die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend, so dass der Benutzer einen elektrischen Schlag erlei- den kann.

12. Halten Sie das Kabel von der rotierenden Trenn-

scheibe fern. Falls Sie die Kontrolle verlieren, kann das Kabel durchgetrennt oder erfasst werden, so dass Ihre Hand oder Ihr Arm in die rotierende Trenn- scheibe hineingezogen wird.

13. Legen Sie das Elektrowerkzeug erst ab, nach-

dem die Trennscheibe zum vollständigen Still- stand gekommen ist. Anderenfalls kann die rotierende Trennscheibe die Oberfläche erfassen und das Elektrowerkzeug aus Ihren Händen reißen.

14. Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es an Ihrer Seite tragen. Die rotie- rende Trennscheibe könnte sonst bei versehentli- chem Kontakt Ihre Kleidung erfassen und auf Ihren Körper zu gezogen werden.

15. Reinigen Sie die Ventilationsöffnungen des Elek-

trowerkzeugs regelmäßig. Der Lüfter des Motors saugt Staub in das Gehäuse an, und starke Ablage- rungen von Metallstaub können elektrische Gefah- ren verursachen.

16. Betreiben Sie das Elektrowerkzeug nicht in der

Nähe von brennbaren Materialien. Funken könn- ten diese Materialien entzünden.

17. Versuchen Sie niemals, die Maschine zum

Schneiden verkehrt herum in einen Schraub- stock einzuspannen. Dies ist sehr gefährlich und kann zu schweren Unfällen führen.

18. Manche Materialien können giftige Chemikalien

enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materialherstellers. Warnungen vor Rückschlag und damit zusammen- hängenden Gefahren Rückschlag ist eine plötzliche Reaktion auf eine einge- klemmte oder stockende Trennscheibe. Klemmen oder Hängenbleiben verursacht sofortiges Stocken der rotie- renden Trennscheibe, was wiederum dazu führt, dass das außer Kontrolle geratene Elektrowerkzeug am Stock- punkt in die entgegengesetzte Drehrichtung der Trenn- scheibe geschleudert wird. Wenn beispielsweise eine Trennscheibe vom Werkstück erfasst oder eingeklemmt wird, kann sich die in den Klemmpunkt eindringende Trennscheibenkante in die Materialoberfläche bohren, so dass sie herausspringt oder zurückschlägt. Je nach der Drehrichtung der Trenn- scheibe am Klemmpunkt kann die Trennscheibe auf die Bedienungsperson zu oder von ihr weg springen. Trenn- scheiben können unter solchen Bedingungen auch bre- chen. Rückschlag ist das Resultat falscher Handhabung des Elektrowerkzeugs und/oder falscher Arbeitsverfahren oder -bedingungen und kann durch Anwendung der nachstehenden Vorsichtsmaßnahmen vermieden wer- den.

1. Halten Sie das Elektrowerkzeug mit festem Griff,

und positionieren Sie Ihren Körper und Arm so, dass Sie die Rückschlagkräfte auffangen kön- nen. Benutzen Sie stets den Zusatzgriff, wenn vorhanden, um maximale Kontrolle über Rück- schlag oder Drehbewegungen während des Anlaufs zu haben. Drehbewegungen oder Rück- schlagkräfte können kontrolliert werden, wenn ent- sprechende Vorkehrungen getroffen werden.

2. Halten Sie Ihre Hand niemals in die Nähe der

rotierenden Trennscheibe. Bei einem Rückschlag könnte die Trennscheibe Ihre Hand verletzen.

3. Stellen Sie sich nicht so, dass sich Ihr Körper in

einer Linie mit der rotierenden Trennscheibe oder hinter dieser befindet. Der Rückschlag schleudert die Maschine am Stockpunkt in die ent- gegengesetzte Drehrichtung der Trennscheibe.

4. Lassen Sie beim Bearbeiten von Ecken und

scharfen Kanten usw. besondere Vorsicht wal- ten. Vermeiden Sie Anstoßen und Verhaken der Trennscheibe. Ecken, scharfe Kanten oder Ansto- ßen führen leicht zu Hängenbleiben der rotierenden Trennscheibe und verursachen Verlust der Kontrolle oder Rückschlag.

5. Montieren Sie keine Sägeketten, Holzfräsen oder

gezahnte Sägeblätter. Solche Zubehörteile verur- sachen häufige Rückschläge und Verlust der Kon- trolle.18

6. Vermeiden Sie “Verkanten” der Trennscheibe

oder die Ausübung übermäßigen Drucks. Versu- chen Sie nicht, übermäßig tiefe Schnitte zu machen. Überbeanspruchung der Trennscheibe erhöht die Belastung und die Empfänglichkeit für Verdrehen oder Klemmen der Trennscheibe im Schnitt sowie die Möglichkeit von Rückschlag oder Scheibenbruch.

7. Falls die Trennscheibe klemmt oder der Schnitt

aus irgendeinem Grund unterbrochen wird, schalten Sie das Elektrowerkzeug aus und hal- ten Sie es bewegungslos im Werkstück, bis die Trennscheibe zum völligen Stillstand kommt. Versuchen Sie auf keinen Fall, die rotierende Trennscheibe aus dem Schnitt zu entfernen, weil sonst ein Rückschlag auftreten kann. Nehmen Sie eine Überprüfung vor, und treffen Sie Abhilfe- maßnahmen, um die Ursache von Trennscheiben- Klemmen zu beseitigen.

8. Setzen Sie den Schnittbetrieb nicht mit im Werk-

stück sitzender Trennscheibe fort. Führen Sie die Trennscheibe vorsichtig in den Schnitt ein, nachdem sie die volle Drehzahl erreicht hat. Wird das Elektrowerkzeug mit im Werkstück sitzender Trennscheibe eingeschaltet, kann die Trennscheibe klemmen, hochsteigen oder zurückschlagen.

9. Stützen Sie Platten oder andere übergroße Werk-

stücke ab, um die Gefahr von Klemmen oder Rückschlag der Trennscheibe zu minimieren. Große Werkstücke neigen dazu, unter ihrem Eigen- gewicht durchzuhängen. Die Stützen müssen beid- seitig der Trennscheibe nahe der Schnittlinie und in der Nähe der Werkstückkante unter das Werkstück platziert werden.

10. Lassen Sie besondere Vorsicht walten, wenn Sie

einen „Taschenschnitt“ in bestehende Wände oder andere Blindflächen durchführen. Die vor- stehende Trennscheibe kann Gas- oder Wasserlei- tungen, Stromkabel oder Objekte durchschneiden, die Rückschlag verursachen können. BEWAHREN SIE DIESE ANLEITUNG GUT AUF. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhal- ten. MISSBRAUCH oder Missachtung der Sicher- heitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen. FUNKTIONSBESCHREIBUNG VORSICHT:

  • Vergewissern Sie sich vor jeder Einstellung oder Funk- tionsprüfung der Maschine stets, dass sie ausgeschal- tet und vom Stromnetz getrennt ist. Tragbare Fehlerstrom-Schutzeinrichtung (Abb. 1) Schließen Sie die Maschine an eine Stromquelle an, und testen Sie die tragbare Fehlerstrom-Schutzeinrichtung (PRCD) vor Gebrauch der Maschine. Drücken Sie die Taste “RESET” oder “ON”, und stellen Sie sicher, dass die Kontrolllampe aufleuchtet. Drücken Sie die Taste “TEST”, und stellen Sie sicher, dass die Kontrolllampe ausgeht. Drücken Sie die Taste “RESET” oder “ON” erneut, um die Maschine zu benutzen. WARNUNG:
  • Benutzen Sie die Maschine nicht, falls die Kontroll- lampe beim Drücken der Taste “TEST” nicht ausgeht. Einstellen der Schnitttiefe (Abb. 2) Die Flügelschraube an der Tiefenführung lösen, und die Grundplatte nach oben oder unten ziehen. Die Grund- platte an der gewünschten Schnitttiefe durch Festziehen der Flügelschraube arretieren. VORSICHT:
  • Die Flügelschraube nach der Einstellung der Schnitt- tiefe stets fest anziehen. Einstellen des Neigungswinkels (Abb. 3 und 4) Die Flügelmutter an der Gehrungswinkelskalenplatte auf der Vorderseite der Grundplatte lösen. Den gewünschten Winkel (0° - 45°) durch entsprechendes Neigen einstel- len, dann die Flügelmutter sicher festziehen. Die Flügelschraube an der Tiefenführung lösen, und die Grundplatte verstellen, so dass das Ende der Schutz- haube über der roten Linie auf der Tiefenführung liegt. Dann die Flügelschraube zur Sicherung der Grundplatte festziehen. HINWEIS:
  • Liegt das Ende der Schutzhaube unter der roten Linie auf der Tiefenführung, kann der Außenflansch bei der Durchführung des Gehrungsschnitts mit dem Werk- stück in Berührung kommen. Schnittmarkierung (Abb. 5) Richten Sie für Geradschnitte die Position “A” auf der Vorderseite der Grundplatte auf die Schnittlinie aus. Richten Sie für 45°-Gehrungsschnitte die Position “B” auf die Linie aus. Schalterfunktion (Abb. 6) VORSICHT:
  • Vergewissern Sie sich vor dem Anschließen der Maschine an das Stromnetz stets, dass der Elektronik- schalter ordnungsgemäß funktioniert und beim Loslas- sen in die AUS-Stellung zurückkehrt. Um versehentliche Betätigung des Elektronikschalters zu verhüten, ist die Maschine mit einem Einschaltsperrknopf ausgestattet. Zum Starten der Maschine den Elektronikschalter bei gedrücktem Einschaltsperrknopf betätigen. Zum Aus- schalten den Elektronikschalter loslassen. MONTAGE VORSICHT:
  • Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist. Montieren und Demontieren der Diamantscheibe (Abb. 7 und 8) Den Außenflansch mit dem Schraubenschlüssel halten, und die Innensechskantschraube mit dem Inbusschlüs- sel lösen. Dann Innensechskantschraube, Außenflansch und Diamantscheibe entfernen. Diamantscheibe, Außenflansch und Innensechskant- schraube an der Spindel anbringen. Den Außenflansch mit dem Schraubenschlüssel halten, und die Innen- sechskantschraube durch Linksdrehen mit dem Inbus- schlüssel anziehen. ZIEHEN SIE DIE
  • Verwenden Sie nur den mitgelieferten Makita-Schrau- benschlüssel zum Montieren und Demontieren von Trennscheiben. Installieren des Wasserrohrs (Abb. 9) Zuerst den Netzstecker abziehen. Die Flügelschraube an der Tiefenführung lösen, und die Grundplatte nach unten ziehen. Das Wasserrohr mit der Schraube an der Schutz- haube befestigen. Den Vinylschlauch am Wasserrohr anbringen, und den Adapter am Vinylschlauch an einen Wasserhahn mit Wasserleitungsdruck anschließen. Regulieren Sie den Wasserdurchfluss durch einfaches Drehen des Wasser- hahns. Installieren der Abdeckung (A) (Abb. 10) Installieren Sie die Abdeckung (A) so an der Maschine, dass die Seite mit der Markierung “Upside ” oben liegt. BETRIEB (Abb. 11) Stellen Sie den Wasserdurchfluss ein. Halten Sie die Maschine mit festem Griff. Setzen Sie die Grundplatte auf das zu schneidende Werkstück auf, ohne dass die Trennscheibe mit dem Werkstück in Berührung kommt. Schalten Sie dann die Maschine ein und warten Sie, bis die Trennscheibe die volle Drehzahl erreicht hat. Schie- ben Sie die Maschine nun flach und gleichmäßig über die Werkstückoberfläche vorwärts, bis der Schnitt vollendet ist. Halten Sie eine gerade Schnittlinie und eine gleich- mäßige Vorschubgeschwindigkeit ein. VORSICHT:
  • DIESE MASCHINE SOLLTE NUR AUF HORIZONTA- LEN FLÄCHEN VERWENDET WERDEN.
  • Schieben Sie die Maschine in einer geraden Linie sachte vor. Gewaltanwendung und übermäßige Druck- ausübung sowie Verbiegen, Klemmen oder Verdrehen der Trennscheibe im Schnitt können Überhitzen des Motors und gefährlichen Rückschlag der Maschine ver- ursachen.
  • Da eine zu große Schnitttiefe eine Überlastung des Motors verursachen kann, sollte die Schnitttiefe für einen Durchgang nicht mehr als 20 mm betragen. Wenn Sie Nuten von mehr als 20 mm Tiefe schneiden wollen, führen Sie mehrere Durchgänge mit zuneh- mend tieferen Schnitteinstellungen aus. WARTUNG VORSICHT:
  • Denken Sie vor der Durchführung von Überprüfungen oder Wartungsarbeiten stets daran, die Maschine aus- zuschalten und vom Stromnetz zu trennen.
  • Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün- ner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Abrichten der Diamantscheibe Wenn die Schneidfähigkeit der Diamantscheibe nach- lässt, verwenden Sie eine ausrangierte grobkörnige Schleifscheibe oder einen Betonklotz, um die Diamant- scheibe abzurichten. Spannen Sie dazu die Schleif- scheibe oder den Betonklotz fest ein, und schneiden Sie die Diamantscheibe hinein. Nach der Benutzung Blasen Sie Staub aus dem Inneren der Maschine aus, indem Sie die Maschine eine Zeitlang leer laufen lassen. Wischen Sie an der Grundplatte angesammelten Staub ab. Die Ansammlung von Staub im Motor oder auf der Grundplatte kann eine Funktionsstörung der Maschine verursachen. Reinigen der Abdeckungen (Abb. 12 und 13) Wenn sich eine beträchtliche Staubmenge auf der Abdeckung (A) angesammelt hat, die Schelle lösen, und die Abdeckung (A) abnehmen. Staubansammlungen auf der Innenseite der Abdeckung (A) abwaschen, und anschließend die Abdeckung abwischen. Installieren Sie dann die Abdeckung (A) so an der Maschine, dass die Seite mit der Markierung “Upside ” oben liegt. Die Abdeckung (A) bis zum Anschlag auf den Motor zu schieben und durch Anziehen der Schelle sichern. Bei einem Trennscheibenwechsel ist gleichzeitig die Abdeckung (B) zu reinigen. Die Halteschraube der Abdeckung (B) lösen, und die Abdeckung (B) abnehmen. Staubansammlungen auf der Innenseite der Abdeckung (B) abwaschen, und anschließend die Abdeckung abwi- schen. Dann die Abdeckung (B) durch Anziehen der Schraube an der Maschine befestigen. Staubansamm- lung in den Abdeckungen kann eine Funktionsstörung der Maschine verursachen. VORSICHT:
  • Bringen Sie vor der Benutzung der Maschine unbe- dingt die Abdeckungen (A) und (B) an. Auswechseln der Kohlebürsten (Abb. 14 und 15) Die Kohlebürsten müssen regelmäßig entfernt und über- prüft werden. Wenn sie bis zur Verschleißgrenze abge- nutzt sind, müssen sie erneuert werden. Halten Sie die Kohlebürsten stets sauber, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollten gleichzeitig erneuert werden. Verwenden Sie nur identi- sche Kohlebürsten. Zuerst die Abdeckung (A) entfernen. Die Bürstenhalterkappen mit einem Schraubendreher herausdrehen. Die abgenutzten Kohlebürsten heraus- nehmen, die neuen einsetzen, und dann die Bürstenhal- terkappen wieder eindrehen. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von autori- sierten Makita-Kundendienstzentren unter ausschließli- cher Verwendung von Makita-Originalersatzteilen ausgeführt werden.20 SONDERZUBEHÖR VORSICHT:
  • Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebe- nen Makita-Gerät empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verlet- zungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zube- hörteile benötigen, wenden Sie sich bitte an Ihre Makita- Kundendienststelle.
  • Parallelanschlag (Richtlineal) HINWEIS:
  • Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein. ENG905-1 Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745: Schalldruckpegel (L

): 101 dB (A) Schalleistungspegel (L

): 112 dB (A) Ungewissheit (K): 3 dB (A) Gehörschutz tragen ENG900-1 Vibration Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745: Arbeitsmodus: Betonschneiden Vibrationsemission (a

Ungewissheit (K): 1,5 m/s

  • Der angegebene Vibrationsemissionswert wurde im Einklang mit der Standardprüfmethode gemessen und kann für den Vergleich zwischen Maschinen herange- zogen werden.
  • Der angegebene Vibrationsemissionswert kann auch für eine Vorbewertung des Gefährdungsgrads verwen- det werden. WARNUNG:
  • Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise der Maschine vom angegebenen Emissionswert abweichen.
  • Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefähr- dungsgrads unter den tatsächlichen Benutzungsbedin- gungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten der Maschine zusätzlich zur Betriebszeit). ENH101-15 Nur für europäische Länder EG-Übereinstimmungserklärung Wir, die Firma Makita als verantwortlicher Hersteller, erklären, dass die folgende(n) Makita-Maschine(n): Bezeichnung der Maschine: Schneider Modell-Nr./ Typ: 4101RH der Serienproduktion entstammen und den folgenden europäischen Richtlinien entspre- chen: 2006/42/EG und gemäß den folgenden Standards oder standardisi- erten Dokumenten hergestellt werden: EN60745 Die technische Dokumentation befindet sich im Bestand unserer autorisierten Vertretung in Europa, nämlich: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
