BEDIENUNGSANLEITUNG DE2124407M SIEMENS

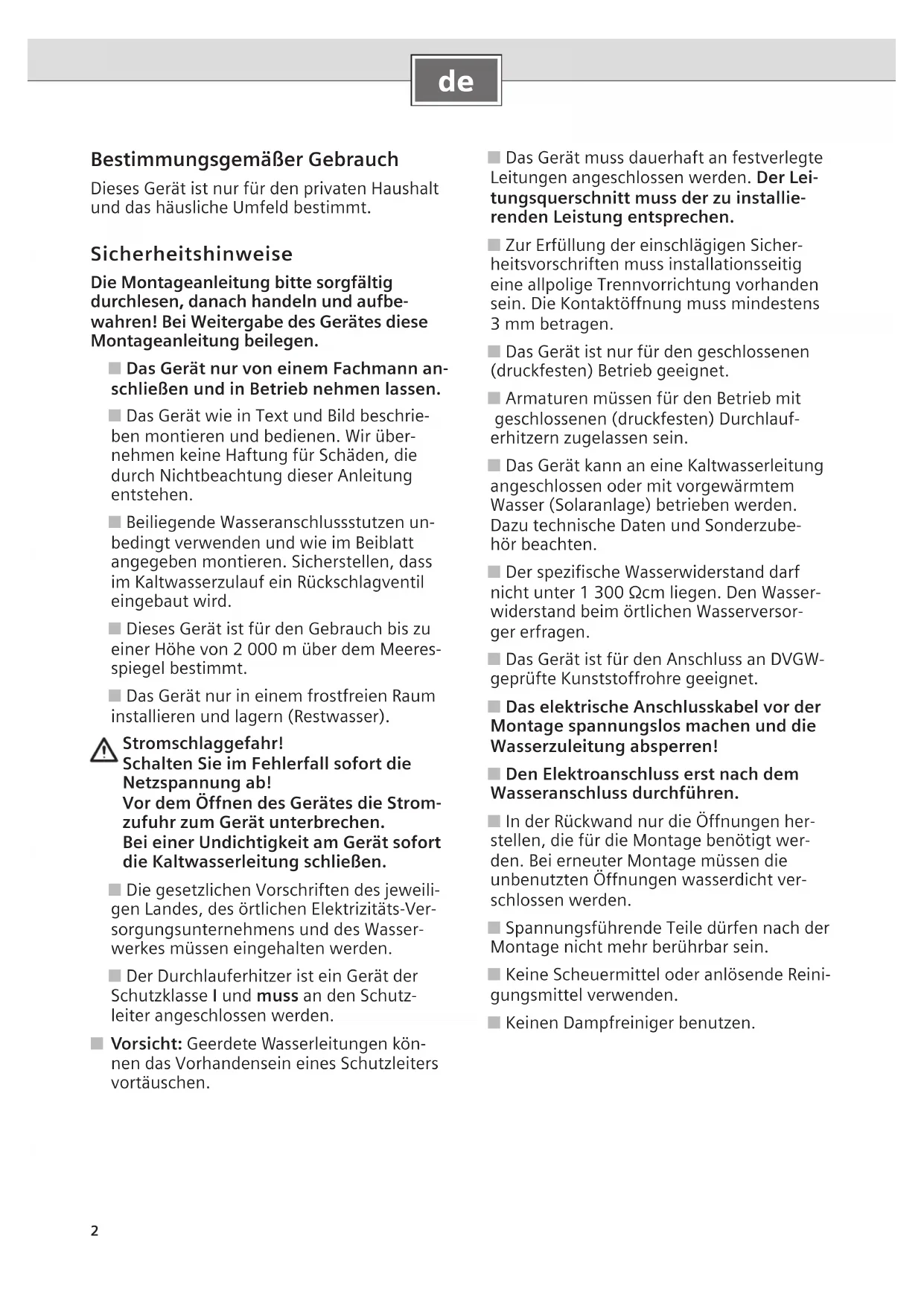

Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den privaten Haushalt und das hääusliche Umfeld bestimmt.
Sicherheitshinweise
Die Montageanleitungitte sorgfaltig durchlesen,danach handeln und aufbewahren! Bei Weitergabe des Gerates diese Montageanleitung beilegen.
Das Gerät nur von einem Fachmann anschließen und in Betriebnehmen halten.
Das Gerät wie in Text und Bild beschreiben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
■ Beiliegende Wasseranschlussstutzen unbedingt verwenden und wie im Beiblatt angegeben montieren. Sicherstellen, dass im Kaltwasserzulauf ein Rückschlagventil eingebaut wird.
Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2000 m über dem Meeresspiegel bestimmt.
Das Gerät nur in einem frostfreiern Raum installieren und lagern (Restwasser).
Stromschlaggefahr!
Schalten Sie im Fehlerfall(sofort die Netzspannung ab!
Vor dem Öffnen des Gerätes die Stromzufuhr zum Gerät unterbrechen.
Bei einer Undichtigkeit am Gerät sofort die Kaltwasserleitung schlieben.
Die gesetzlichen Vorschriften des jeweiligen Landes, des ortlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.
Der Durchlauferhitzer ist ein Gerät der Schutzklassie I und muss an den Schutzleiter angeschlossen werden.
Vorsicht: Geerdete Wasserleitungen konnen das Vorhandensein eines Schutzleiters vortauschen.
Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.
Zur Erfüllung der einschlagigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3mm betragen.
Das Gerät ist nur für den geschlossenen (druckfesten) Betrieb geeignet.
Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauferhitzern zugelassen sein.
Das Gerät kann an eine Kaltwasserleitung angeschlossen oder mit vorgewärmtem Wasser (Solaranlage) betrieben werden. Dazu technische Daten und Sonderzube-hör beachten.
Der spezifische Wasserwiderstandarf nicht unter 1300Ocm liegen.Den Wasserwiderstand beimortlichen Wasserversorgererfragen.
Das Gerät ist für den Anschluss an DVGWgeprüfte Kunststoff frohre geeignet.
Das elektrische Anschlusskabel vor der Montage spanningslos machen und die Wasserzuleitung absperren!
Den Elektroanschluss erst nach dem Wasseranschluss durchführren.
In der Rückwand nur die Öffnungen herstellen, die für die Montage bestehtigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden.
Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.
Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.
Keinen Dampfreiniger benutzen.
Herzlichen Glückwunsch zum Kauf these Geräts aus unserem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das ihren viel Freude bereiten wird.
Montageanleitung
These Montageanleitung gilt fur verschiedene Geräte-modelle. Die Darstellung kann deshalb vom gekauften Gerät abweichen.
Montieren Sie das Gerät wie im Bildteil beschrieben. Die Bildseiten finden Sie in der Mitte der Anleitung. Beachten Sie die Hinweise im Text.
Montage

Auspacken/Haube abnehmen
Gerat auspacken und auf Transportschäden kontrollieren.
Liegt ein Schaden vor, Gerät nicht anschließen.
Lieberumfang kontrollieren: Gerät, Montagesatz mit Beiblatt, Montageanleitung, Gebrauchsanleitung.
Verpackung und Altgerät umweltgerecht entsorgen.
Beim Abnehmer der Haube Typ A oder Typ B beachten: Die Haube Typ A ist durch einenzentralen Verschluss hinter der Serviceklappe fixiert. Die Haube Typ B ist durch 2 Schrauben an der Haubenunterseite befestigt.

Montagevorbereitung
Wichtig: Nur den beiliegenden Montagesatz verwenden. Die mitgelieferten Wasseranschlussstutzen müssen unbedingt eingebaut werden!
Wasserzuleitung absperren. Der elektrische Anschluss (Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.
Die Wasseranschlussstutzen nach der Anleitung auf dem Beiblatt montieren.
Die Anschlussleitung kann wahlweiseiben (X) oder unter (Y) eingeführt werden.
Die Ruckwand muss an der vorgesehenen Stelle auf dem Kaltwasserstutzen aufliegen (Bild II., 8.).

Wandmontage
Die Tülle muss das Anschlusskabel eng umschlieBen. Wird sie bei der Montage beschädigt, müssen die LÖcher wasserdicht verschlossen werden.
Die Netzanschlussklemme kann oben (X) oder unter (Y) montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40mm in das Gerät hineinragen.
Der Wandabstand ist variabel. So konnen Unebenheiten der Wand ausgegliedchen werden. Bei einem Wandabstand von 8-16 mm die Distanzhalter einsetzen und die Verlängerung montieren (Bild III., 3.-5.).
Das Gerät muss fest an der Wand montiert werden. Befestigen Sie es gegebenenfalls an den unteren Stellschrauben(Bild III., 6.).

Wasseranschluss
Den Wasseranschluss vornehmen, anschließend die Kaltwasserzuleitung öffnen.
Das Gerät muss entluftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute lang spülen.

Elektroanschluss/Montage
Nur bei Geräten mit Leistungsumschaltung: Vor Anschluss der Leitungen an die Netzanschlussklemme die Leistung mit dem Leistungsumschalter einstellen: nominale Leistung links, reduzierte Leistung rechts (Bild V., 1.) und die eingestellte Leistung am Typenschild markieren.
Die Leitungen an der Netzanschlussklemme festschauben.
Sicherheitsbegrenzer einschalten (Bild V., 3.)
Haube montieren, TypA oder B beachten (Bild V., 4. - 7.)
Installationshinweis
Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.

Inbetriebnahme
Das Gerat stimmt mit IEC 61000-3-12 überein.
Erstinbetriebnahme
Sicherungen einschalten.
Temperatur einstellen.
Startspulung: Warmwasserhahn ganz öffnen und mindestens 1 Minute lang Wasser beziehen. Aus Sicherheitsgrunden beginnnt das Gerät erst danach mit dem Heizen.
Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder Ähnliches zum Starten entfern und Vorgang wiederholen.
■ Erklaren Sie dem Benutzer die Bedienung des Gerätes.

Zusatzinformationen
Erreicht das Gerät aufgrund von zu geringem Wasserleitungsdruck in ihrer Hausinstallation keinen genügenden Durchfluss, entfern den Sie den Durchflussbegrenzer (Bild VII., 1. - 3.).
Vorrangschaftung fur die Kombination mit Elektro-Speicherheizgeräten:
Für den Betrieb mit Vorrangschaltung ist ein spezielles Lastabwurfrelais BZ 45L21 (Sonderzubehr) erforderlich. Andere, bereits vorhandene Lastabwurfrelais, ausgenommen elektronische Lastabwurfrelais, können Fehlfunktionen aufweisen (Bild VII., Schaltplan).
Bei Betrieb mit dem Lastabwurfrelais muss die Regelungs-elektronik kodiert werden. Die Kodiernase auf der Elektronik entfernen (Bild VII., 4.).
Technische Daten
| - | DE18307M | DE21307M | DE24307M | DE27307M | ||
| Nennleistung | [kW] 18 21 24 27 | |||||
| Nennspannung | [V] 400 400 400 400 | |||||
| Absicherung [A] 32 32 40 40 | ||||||
| Mindestens Leitungsquerschnitt * | [mm2] | 4 | 4 | 6 | 6 | |
| Warmwassermenge bei Nennleistung bei Temperaturerhöhung von 12 °C auf 38 °C (ohne Durchflussmengenbegrenzer) 12 °C auf 38 °C (mit Durchflussmengenbegrenzer) 12 °C auf 60 °C | [I/min] | [II/min] | 9,8 | 11,6 | 13 | 14,6 |
| [II/min] | 6,5 | 7,6 | 8,7 | 9,3 | ||
| [II/min] | [II/min] | 5,3 | 6,2 | 7,1 | 7,9 | |
| Einschaltmenge | [I/min] 2,5 2,5 2,5 2,5 | |||||
| Einschaltfließdruck** | [MPa (bar)] | 0,009 | 0,009 | 0,009 | 0,009 | |
| (0,09) | (0,09) | (0,09) | (0,09) | |||
| Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C | [Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 | 300 ≥ 1 300 | ||||
| Nenndruck | [MPa (bar)] | 1,0 (10) | 1,0 (10) | 1,0 (10) | 1,0 (10) | |
| Maximal zulässige Zulauf-Temperatur | [°C] | 20 20 20 20 | ||||
| Maximale Netzimpedanz am Anschlussort | [Ω] | 0,104 | 0,104 | 0,104 | 0,104 | |
| Energieeffizienzklasse | A | A | A | A | ||
| Lastprofil | S | S | S | S | ||
| Jahresenergieverbrauch | [kWh] | 478 479 479 | 479 | |||
| Täglicher Stromverbrauch | [kWh] | 2,199 | 2,203 | 2,204 | 2,207 | |
| Schalleistungspegel | [dB] | 15 15 15 15 | ||||
| Warmwasserbereitungs-Energieeffizienz | [%] | 38,6 | 38,5 | 38,5 | 38,5 | |
| DE1113407M- | DE1518407M- | - DE4061821M | DE2124407M- | DE2427407MDE4062427M | ||
| Nennleistung | [kW] | 11/13 | 15/18 | 18/21 | 21/24 | 24/27 |
| Nennspannung | [V] | 400 400 400 | 400 400 | |||
| Absicherung [A] | 16/25 | 25/32 | 32 | 32/40 | 40 | |
| Mindestens Leitungsquerschnitt * | [mm2] | 1,5/2,5 | 2,5/4 | 4 | 4/6 | 6 |
| Warmwassermenge bei Nennleistungbei Temperaturerhöhung von12 °C auf 38 °C (ohne Durchflussmengenbegrenzer)12 °C auf 38 °C (mit Durchflussmengenbegrenzer)12 °C auf 60 °C | [I/min][I/min][I/min] | 6,0/7,153,3/3,8 | 8,1/9,86,54,4/5,3 | 9,8/11,67,65,3/6,2 | 11,6/13,08,76,2/7,1 | 13,0/14,69,37,1/7,9 |
| Einschaltmenge | [I/min] | 2,5 2,5 2,5 | 2,5 2,5 | |||
| Einschaltfließdruck ** | [MPa (bar)] | 0,009(0,09) | 0,009(0,09) | 0,009(0,09) | 0,009(0,09) | 0,009(0,09) |
| Einsatzbereich in WässernSpezifischer elektrischer Widerstand bei 15 °C | [Ωcm] | ≥ 1 300 ≥ 1 | 300 ≥ 1 300 | ≥ 1 300 ≥ 1 300 | ||
| Nenndruck | [MPa (bar)] | 1,0 (10) | 1,0 (10) | 1,0 (10) | 1,0 (10) | 1,0 (10) |
| Maximal zulässige Zulauf-Temperatur | [°C] | 20 20 20 20 | 20 | |||
| Maximale Netzimpedanz am Anschlussort | [Ω] | 0,433 | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 |
| Energieeffizienzklasse | A | A | A | A | A | |
| Lastprofil | S | S | S | S | S | |
| Jahresenergieverbrauch | [kWh] | 477 478 479 | 479 479 | |||
| Täglicher Stromverbrauch | [kWh] | 2,196 | 2,199 | 2,203 | 2,204 | 2,207 |
| Schalleistungspegel | [dB] 15 15 15 | 15 15 | ||||
| Warmwasserbereitungs-Energieeffizienz | [%] | 38,6 | 38,6 | 38,5 | 38,5 | 38,5 |
| - | DE1518527M | - | DE2124527M | DE2427527M | ||
| - | - | DE1821417 | - | - | ||
| - | - | DE4161821M | - | DE4162427M | ||
| - | - | DE5261821M | - | DE5262427M | ||
| Nennleistung | [kW] 15/18 18/21 21/24 24/27 | |||||
| Nennspannung | [V] 400 400 400 400 | |||||
| Absicherung [A] 25/32 32 32/40 40 | ||||||
| Mindestens Leitungsquerschnitt * | [mm2] 2,5/4 4 | 4/6 6 | ||||
| Warmwassermenge bei Nennleistung bei Temperaturerhöhung von 12 °C auf 38 °C (ohne Durchflussmengenbegrenzer) 12 °C auf 38 °C (mit Durchflussmengenbegrenzer) 12 °C auf 60 °C | [I/min] | [II/min] | 8,1/9,8 | 9,8/11,6 | 11,6/13,0 | 13,0/14,6 |
| [II/min] | 6,5 | 7,6 | 8,7 | 9,3 | ||
| [II/min] | 4,4/5,3 | 5,3/6,2 | 6,2/7,1 | 7,1/7,9 | ||
| Einschaltmenge | [I/min] | 2,5 | 2,5 | 2,5 | 2,5 | |
| Einschaltfließdruck ** | [MPa (bar)] | 0,009 (0,09) | 0,009 (0,09) | 0,009 (0,09) | 0,009 (0,09) | |
| Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C | [Ωcm] | ≥ 1300 | ≥ 1300 | ≥ 1300 | ≥ 1300 | |
| Nenndruck | [MPa (bar)] | 1,0 (10) | 1,0 (10) | 1,0 (10) | 1,0 (10) | |
| Maximal zulässige Zulauf-Temperatur | [°C] | 60 60 60 60 | ||||
| Maximale Netzimpedanz am Anschlussort | [Ω] | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 | |
| Energieeffizienzklasse | A | A | A | A | ||
| Lastprofil | S | S | S | S | ||
| Jahresenergieverbrauch | [kWh] | 478 479 479 479 | ||||
| Täglicher Stromverbrauch | [kWh] | 2,199 2,203 | 2,204 | 2,207 | ||
| Schallleistungspegel | [dB] | 15 15 15 15 | ||||
| Warmwasserbereitungs-Energieeffizienz | [%] | 38,6 | 38,5 | 38,5 | 38,5 | |
- In Abhängigkeit von der Verlegeart konnen auch große Leitungsquerschnitte erforderlich sein.
** Hierzu kommt noch der Druckabfall an der Mischbatterie.
Solarbetrieb
Nur für Geräte, die für Solarbetrieb geeignet sind:
Das Gerät erwartt bereits vorgewärmtes Wasser auf max. 60^ Überschreitet der Kaltwasserzulauf die Temperatur von 55^, wird das Wasser nicht weiter erwartt.
Wichtig: Die Kaltwasser-Zulauftemperaturarf nicht hoher als 55^ sein!
Wird die Kaltwasser-Zulauftemperatur von 60^ überschritten, lost das Gerä eine Sicherheitsabschaltung aus. Deshalb muss in der Hausinstallation ein Thermostatvormischer (z. B. Sonderzubehör BZ45T20) eingebaut sein, der die KaltwasserZulauftemperatur auf max. 55^ durch Zumischung von Kaltwasser begrenzt.

Abmessungen
Sonderzubehör
Rohrbausatz BZ45U20 zur Verwendung des Gerätes als Untertischgerät
Vorrangschalter (Lastabwurfrelais) BZ45L21 für den Betrieb mit Vorrangschaltung
Montageset BZ45K23 fur Aufputzinstallation
Nur für Geräte, die für Solarbetrieb geeignet sind: Thermostatvormischer BZ45T20 für den Einbau in die Hausinstallation bei Nutzung von vorgewärmtem Wasser.
Umweltgerecht entsorgen

Dieses Gerat ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit gultige Rücknahme und Verwertung der Altgeräte vor.
Über aktuelle Entsorgungswegeitte beim Fachhandlere informieren.
Änderungen vorbehalten.
