Ürün Tipi	Elektrikli Anlık Su Isıtıcı
Marka	Siemens
Model	DE2124407M
Nominal Güç	21 / 24 kW (değiştirilebilir)
Nominal Gerilim	400 V üç fazlı
Sigorta Koruması	32 / 40 A
Minimum Kablo Kesiti	4 / 6 mm²
Devreye Girme Debisi	2,5 L/dk
Devreye Girme Akış Basıncı	0,009 MPa (0,09 bar)
Nominal Basınç	1,0 MPa (10 bar)
Minimum Su Direnci	≥ 1300 Ωcm
Maksimum Giriş Sıcaklığı	20 °C (Güneş enerjisi modunda 55 °C)
Enerji Verimliliği Sınıfı	A
Çekim Profili	S
Yıllık Enerji Tüketimi	479 kWh
Ses Gücü Seviyesi	15 dB(A)
Enerji Verimliliği (DHW)	38,5 %
Maksimum Kullanım Yüksekliği	2000 m
Koruma Sınıfı	I (topraklama zorunludur)
Bakım ve Temizlik	Agresif olmayan deterjanlar kullanın; buharlı temizleyici kullanmayın
Güvenlik	Emniyet sınırlayıcı, çek valf, tüm kutuplarda 3 mm kesme
Özel Aksesuarlar	BZ45U20, BZ45L21, BZ45K23, BZ45T20

Sık sorulan sorular - DE2124407M SIEMENS

Siemens DE2124407M su ısıtıcısı nasıl kurulur?

Kurulum uzman bir teknisyen tarafından yapılmalıdır. Montajdan önce elektrik beslemesini ve su girişini kapatın. Birlikte verilen montaj kitini ve su bağlantılarını kullanın. Önce suyu, ardından elektriği bağlayın. Minimum kablo kesitine (4/6 mm²) ve sigorta korumasına (32/40 A) uyun. İlk kullanımdan önce cihazı 1 dakika boyunca havasını alın.

DE2124407M modeli için hangi sigortalar kullanılmalı?

Siemens DE2124407M su ısıtıcısı, 21 kW güç için 32 A, 24 kW için 40 A sigorta koruması gerektirir. 400 V üç fazlı nominal gerilime uygun bir devre kesici veya sigorta kullanın.

Güneş panelleriyle önceden ısıtılmış su kullanabilir miyim?

Evet, DE2124407M modeli güneş enerjisi moduyla uyumludur. Giriş sıcaklığı 55 °C'yi geçmemelidir. 60 °C'ye ulaşırsa emniyet sınırlayıcı devreye girer. Sıcaklığı sınırlamak için ön tarafa bir termostatik karıştırıcı BZ45T20 takın.

Cihaz ısıtmıyorsa ne yapmalı?

Sigortaların açık olduğundan ve elektrik beslemesinin gerilim altında olduğundan emin olun. Su debisinin yeterli olduğundan (minimum 2,5 L/dk) emin olun. Debi çok düşükse, hava karıştırıcıyı veya duş başlığını temizleyin. Ayrıca su direncinin 1300 Ωcm'den yüksek olduğunu kontrol edin.

Kurulumdan sonra cihazın havası nasıl alınır?

Sıcak su musluğunu tamamen açın ve suyu en az 1 dakika akıtın. Bu, cihazın havasının alınmasını sağlar. Güvenlik nedeniyle, ısıtma yalnızca bu hava alma işleminden sonra başlar.

Gerekli minimum su direnci nedir?

15 °C'deki suyun özgül elektrik direnci en az 1300 Ωcm olmalıdır. Gerekirse bu değeri öğrenmek için yerel su dağıtıcınıza başvurun.

Su ısıtıcısının gücü nasıl ayarlanır?

DE2124407M modeli, bağlantı terminalinde bulunan bir güç anahtarına sahiptir. Nominal güç (24 kW) için sola, düşük güç (21 kW) için sağa çevirin. Fabrika ayarı için etiket plakasına bakın.

Cihaz bir lavabonun altına kurulabilir mi?

Evet, BZ45U20 boru düzeneği özel aksesuarı sayesinde su ısıtıcısı lavabonun altına monte edilebilir. Boyutlara ve güvenlik talimatlarına uyun.

Hangi isteğe bağlı aksesuarlar mevcuttur?

Özel aksesuarlar şunları içerir: BZ45U20 (lavabo altı montaj için boru düzeneği), BZ45L21 (öncelikli anahtarlama için ani yük atma rölesi), BZ45K23 (sıva üstü montaj kiti) ve BZ45T20 (güneş enerjisi modu için termostatik karıştırıcı).

Siemens DE2124407M su ısıtıcısı nasıl bakım yapılır?

Cihazı agresif olmayan deterjanlar ve yumuşak bir bezle temizleyin. Asla buharlı temizleyici veya solvent kullanmayın. Bağlantıların ve sigortaların durumunu periyodik olarak kontrol edin. Herhangi bir dahili müdahale için bir profesyonele başvurun.

KULLANIM KILAVUZU DE2124407M SIEMENS

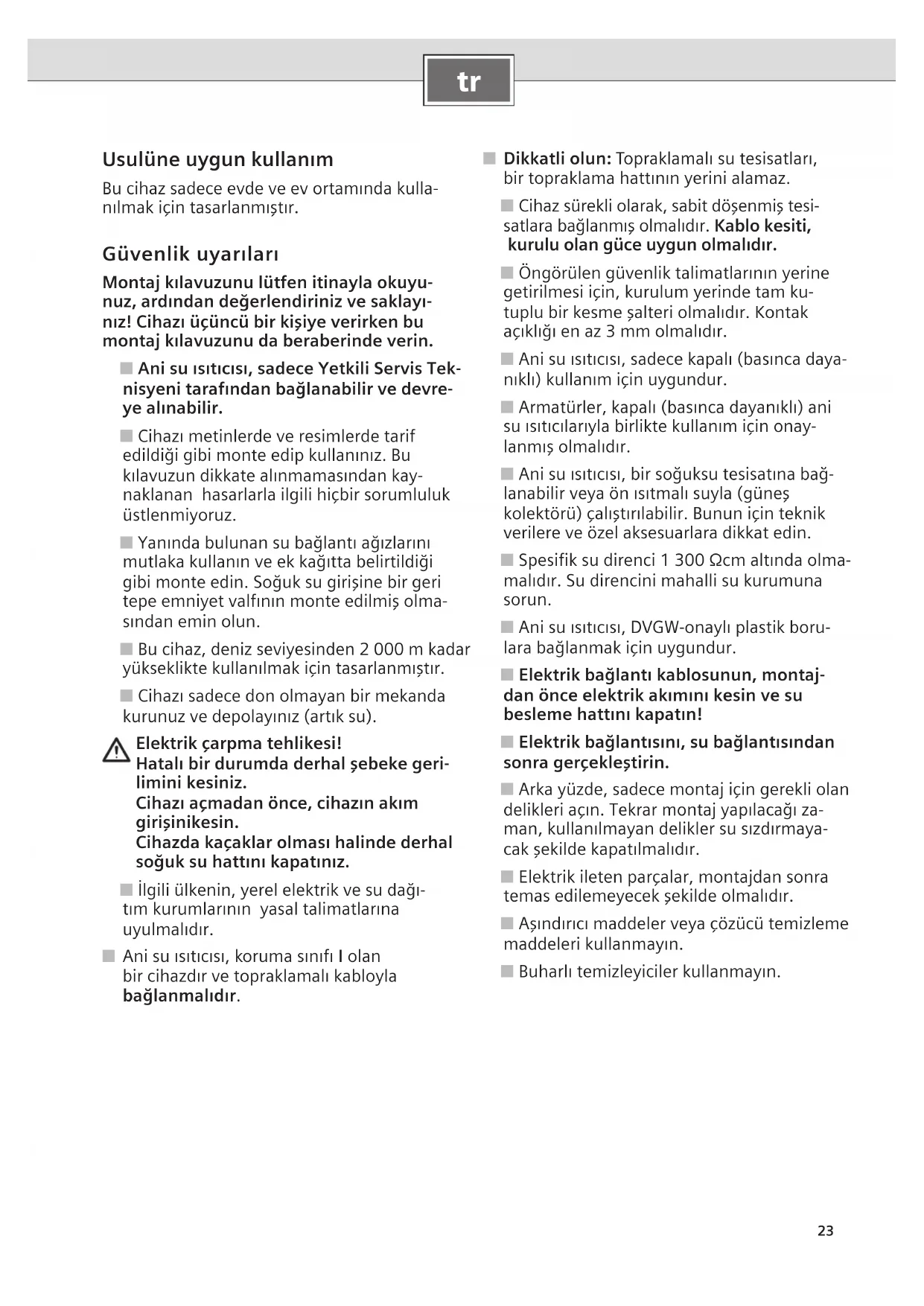

Usulüne uygun kullanım

Bu cihaz sadece evde ve ev ortamında kullanılmak için tasarlanmıştır.

Güvenlik uyarıları

Montaj kılavuzunu lütfen itinayla okuyunuz, ardından değerlendiriniz ve saklayınız! Cihazı üçüncü bir kişiye verirken bu montaj kılavuzunu da beraberinde verin.

■ Ani su ısıtıcı, sadece Yetkili Servis Teknisyeni tarafından bağlanabilir ve devreye alınabilir. Cihazı metinlerde ve resimlerde tarif edildiği gibi monte edip kullanınız. Bu kılavuzun dikkate alınmamasından kaynaklanan hasarlarla ilgili hiçbir sorumluluk üstlenmiyoruz. Yanında bulunan su bağlantı ağızlarını mutlaka kullanın ve ek kağıtta belirtildiği gibi monte edin. Soğuk su girişine bir geri tepme emniyet valfinin monte edilmiş olmasından emin olun. ■ Bu cihaz, deniz seviyesinden 2000 m kadar yükseklikte kullanılmak için tasarlanmıştır. Cihazı sadece don olmayan bir mekanda kurunuz ve depolayınız (artık su).

Elektrik çarpması tehlikesi!

Hatalı bir durumda derhal şebeke gerilimini kesiniz.

Cihazı açmadan önce, cihazın akım girişini kesin.

Cihazda kaçaklar olması halinde derhal soğuk su hattını kapatınız.

■ İlgili ülkenin, yerel elektrik ve su dağıtım kurumlarının yasal talimatlarına uyulmalıdır.

■ Ani su ısıtıcı, koruma sınıfı I olan bir cihazdır ve topraklamalı kabloyla bağlanmalıdır.

Dikkatli olun: Topraklamalı su tesisatları, bir topraklama hattının yerini alamaz. Cihaz sürekli olarak, sabit döşenmiş tesisatlara bağlanmış olmalıdır. Kablo kesiti, kurulu anma gücüne uygun olmalıdır. Öngörülen güvenlik talimatlarının yerine getirilmesi için, kurulum yerinde tam kutuplu bir kesme şalteri olmalıdır. Kontak açıklığı en az 3 mm olmalıdır. ■ Ani su ısıtıcı, sadece kapalı (basınca dayanıklı) kullanım için uygundur. Armatürler, kapalı (basınca dayanıklı) ani su ısıtıcılarıyla birlikte kullanım için onaylanmış olmalıdır. ■ Ani su ısıtıcı, bir soğuk su tesisatına bağlanabilir veya ön ısıtmalı suyla (güneş kolektörü) çalıştırılabilir. Bunun için teknik verilere ve özel aksesuarlara dikkat edin. Spesifik su direnci 1 300 Ω cm altında olmamalıdır. Su direncini mahalli su kurumuna sorun. ■ Ani su ısıtıcı, DVGW-onaylı plastik borulara bağlanmak için uygundur. ■ Elektrik bağlantı kablosunun, montajdan önce elektrik akımını kesin ve su besleme hattını kapatın! ■ Elektrik bağlantısını, su bağlantısından sonra gerçekleştirin. ■ Arka yüzde, sadece montaj için gerekli olan delikleri açın. Tekrar montaj yapılacağı zaman, kullanılmayan delikler su sızdırmayacak şekilde kapatılmalıdır. ■ Elektrik ileten parçalar, montajdan sonra temas edilemeyecek şekilde olmalıdır. ■ Aşındırıcı maddeler veya uçucu temizleme maddeleri kullanmayın. Buharlı temizleyiciler kullanmayın.

Bu Siemens cihazını satın aldığınız için sizi kutluyoruz. Sizi çok mutlu edecek olan kaliteli bir ürün seçtiniz.

Montaj Kılavuzu

Bu montaj kılavuzu çeşitli cihaz modelleri için geçerlidir. Bu yüzden gösterimler, satın alınan cihaza göre farklı olabilir.

Cihazı, resim kısmında tarif edildiği gibi monte edin. Resim sayfalarını, kılavuzun ortasında bulacaksınız. Metindeki uyarılara dikkat ediniz.

EEE yönetmeliğine uygundur

Montaj

1. Ambalajın açılması/kapağın sökülmesi

Cihazın ambalajını açın ve nakliye hasarlarını kontrol edin. Nakliye ve taşıma esnasında yanlış taşıma ve depolamadan dolayı cihaz hasar görmüş olabilir.

Cihazı kesinlikle kullanmayınız. Bu durumlarda şirketimizin yetkili servislerine veya ürünü satın aldığınız yetkili satıcıya danışınız.

■ Teslimat kapsamının kontrol edilmesi: Cihaz, ek kağıtlı montaj takımı, montaj kılavuzu, kullanma kılavuzu.

Ambalajı ve eski cihazı çevreye zarar vermeyecek şekilde bertaraf edin.

A tipi veya B tipi kapağı çıkarırken dikkat:

A tipi kapak, servis kapağı arkasında bulunan merkezi bir kilit düzeneği ile sabitlenmiştir.

B tipi kapak, kapağın alt tarafından 2 vidayla sabitlenmiştir.

Montaj hazırlığı

Önemli: Sadece ekte verilen montaj setini kullanın.

Birlikte verilen su bağlantı rakorları kesinlikle monte edilmelidir!

Su besleme hattını kapatın. Elektrik bağlantısında (bağlantı kablosu) elektrik akımı kesilmiş olmalıdır. Sigortaları yerinden sökün veya kapatın.

Su bağlantı ağızlarını ek kağıttaki talimatlara göre monte edin.

Bağlantı hattı isteğe göre üst (X) veya alt (Y) tarafa geçirilebilir.

• Arka duvar, öngörülen noktada soğuk su ağzı üzerine oturmalıdır (Resim II., 8.).

III. Duvara montaj

Kablo ağzı, bağlantı kablosunu tam olarak sarmalıdır. Montaj sırasında hasarlandığı takdirde, delikler su sızdırmayacak şekilde kapatılmalıdır. Şebeke bağlantı klemensi üst (X) veya alt (Y) tarafa monte edilebilir. Bağlantı kablosunun dış yalıtımı kısmı, cihazın içine en az 40 mm girmelidir. Duvar mesafesi değişkendir. Böylece duvar boşlukları giderilebilir. 8-16 mm'lik bir duvar mesafesinde mesafe parçalarını yerleştirin ve uzatmayı monte edin (Resim III., 3.-5.). Cihaz duvara sabit şekilde monte edilmek zorundadır. Gerektiğinde alttaki ayar vidalarıyla sabitleyin (Resim III., 6.).

IV. Su bağlantısı

Su bağlantısını hazırlayın ve ardından soğuk su girişini açın. Cihazın havası alınmak zorundadır. Bunun için sıcak su musluğunu tamamen açın ve cihazın içinden 1 dakika süreyle su geçmesini bekleyin.

V. Elektrik bağlantısı/montaj

Sadece güç değişim anahtarı olan cihazlarda: Kabloların bağlanmasından önce şebeke bağlantı klemensinde, güç değişim anahtarıyla güç ayarı yapılmalıdır: nominal güç sol, azaltılmış güç sağ (Resim V., 1.) ve ayarlanan gücü model levhası üzerinde işaretleyin. Şebeke bağlantı klemenslerindeki kabloları vidalayın.

Emniyet sınırlayıcısını çalıştırın (Resim V., 3.).

Kapağı monte edin. A tipine veya B tipine dikkat edin (Resim V., 4. - 7.).

Kurulumla ilgili uyarı

Tak-çalıştır şeklinde olmayan cihazların kurulumu, ilgili elektrik tedarikçisi veya cihazın kurulumu için ilgili elektrik tedarikçisinden gerekli onayı almanız konusunda da size yardımcı olacak, ehliyetli bir uzman firma tarafından yapılmalıdır.

VI. Çalıştırma

Cihaz IEC 61000-3-12 standardına uygundur.

İlk devreye alma

Sigortaları açın. Sıcaklığı ayarlayın.

Çalışmaya başlarken yıkama: Sıcak su musluğunu tamamen açın ve en az 1 dakika su akmasını bekleyin. Güvenlikle ilgili nedenlerden dolayı cihaz ancak bu işlemden sonra ısıtmaya başlar.

Öneri: Çok düşük debi nedeniyle cihaz çalışmaya başlamıyorsa, perlatörü, duş süzgecini veya benzerlerini çalıştırma sırasında sökün ve işlemi tekrarlayın.

Cihazın kullanıcısına nasıl kullanılması gerektiğini açıklayın.

VII. Ek bilgiler

Cihaz, bina tesisatınızdaki su borularındaki basıncın yetersiz olmasından dolayı yeterli bir debiye ulaşamadığında, debi sınırlayıcısını çıkarın (Resim VII., 1. - 3.). Kazanlı elektrikli su ısıtıcıları ile kombinasyonda öncelikli açma: Öncelikli açma ile çalışma için özel bir yük atma rölesi BZ 45L21 (özel aksesuar) gereklidir. Elektronik yük atma rölesi hariç olmak üzere var olan diğer bütün yük atma röleleri, hatalı fonksiyonlara yol açabilir (Resim VII., Devre planı). Yük atma rölesi ile çalışma sırasında elektronik kontrol kodlanmalıdır. Elektronik üzerindeki kodlama ucunu sökün (Resim VII., 4.).

Teknik veriler

		-	DE18307M	DE21307M	DE24307M	DE27307M
Anma güçü	[kW] 18 21 24 27
Anma gerilimi	[V] 400 400 400 400
Sigorta [A] 32 32 40 40
Minimum kablo kesiti *	[mm²]		4	4	6	6
Sicaklik artıtaşibağlı olarak, anma Güç;cundekis icak su miktari12 °C'den 38 °C'ye (akı miktari sinirlayüncü olmadan)12 °C'den 38 °C'ye (akı miktari sinirlayüncü ile)12 °C'den 60 °C'ye	[I/dak][I/dak][I/dak][I/dak]		9,86,55,3		11,67,66,2	138,77,1	14,69,37,9
Çalıstirma miktari	[I/dak] 2,5 2,5 2,5 2,5
Çalıstirma akı basınci **	[MPa (bar)]		0,009(0,09)		0,009(0,09)	0,009(0,09)	0,009(0,09)
Spesifik elektrik dirençili sularda kullanım araları, 15 °C'de	[Ωcm] ≥ 1 300≥ 1 300		≥ 1 300		≥ 1 300
Anma basınci	[MPa (bar)]		1,0 (10)		1,0 (10)	1,0 (10)	1,0 (10)
İzin verilen maksimum giriş icakkıng	[°C]		20 20 20 20
Bağlanti yerindeki maksimum seksibe empedansı	[Ω]		0,104		0,104	0,104	0,104
Enerji verimligi sinificant			A		A	A	A
Yük profili			S		S	S	S
Yüllık erjeri tüketimi	[kWh]		478 479 479		479
Günlük elektrik tüketimi	[kWh]		2,199		2,203	2,204	2,207
Ses Güçü seviyesi	[dB]		15 15 15 15
Sıçak su hazırlama erjeri verimligi			38,6		38,5	38,5	38,5

		DE1113407M -	DE1518407M -	- DE4061821M	DE2124407M -	DE2427407M DE4062427M
Anma güçü	[kW]	11/13	15/18	18/21	21/24	24/27
Anma gerilimi	[V]	400 400 400	400 400
Sigorta [A]		16/25	25/32	32	32/40	40
Minimum kablo kesiti *	[mm²]	1,5/2,5	2,5/4	4	4/6	6
Sıçakkı artışina bögli olarak, anma güçündeki sıçak su miktari12 °C'den 38 °C'ye (akı miktari sinirlayüncü olmadan)12 °C'den 38 °C'ye (akı miktari sinirlayüncü ile)12 °C'den 60 °C'ye	[l/dak]	6,0/7,1	8,1/9,8	9,8/11,6	11,6/13,0	13,0/14,6
	[l/dak]	5	6,5	7,6	8,7	9,3
	[l/dak]	3,3/3,8	4,4/5,3	5,3/6,2	6,2/7,1	7,1/7,9
Çalıstirma miktari	[l/dak]	2,5 2,5 2,5	2,5 2,5
Çalıstirma akı basınci **	[MPa (bar)]	0,009(0,09)	0,009(0,09)	0,009(0,09)	0,009(0,09)	0,009(0,09)
Spesifik elektrik dirençli sularda kullanım araliğı, 15 °C'de	[Ωcm]	≥ 1300	≥ 1300	≥ 1300	≥ 1300	≥ 1300
Anma basıncı	[MPa (bar)]	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
İzin verilen maksimum giriş sıçakkı	[°C]	20 20 20 20	20
Bağlanti yerindeki maksimum dhe beke empedansı	[Ω]	0,433	0,067/0,104	0,067/0,104	0,067/0,104	0,067/0,104
Enerji verimligi sinificant		A	A	A	A	A
Yük profili		S	S	S	S	S
Yüllık ereneri tüketimi	[kWh]	477 478 479	479 479
Günlük elektrik tüketimi	[kWh]	2,196	2,199	2,203	2,204	2,207
Ses Güçü seviyesi	[dB] 15 15 15	15 15
Sıçak su hazırlama ereneri verimligi	[%]	38,6	38,6	38,5	38,5	38,5
		-	DE1518527M	-	DE2124527M	DE2427527M
		-	-	DE1821417	-	-
		-	-	DE4161821M	-	DE4162427M
		-	-	DE5261821M	-	DE5262427M
Anma güüü	[kW] 15/18 18/21 21/24 24/27
Anma gerilimi	[V] 400 400 400 400
Sigorta [A] 25/32 32 32/40 40
Minimum kablo kesiti *	[mm²] 2,5/4 4	4/6	6
Sicaklik artișina bahçı olarak, anmagcdündeki sicutak su miktari12 °C'den 38 °C'ye (akiş miktari sinirlayüncü olmadan)12 °C'den 38 °C'ye (akiş miktari sinirlayüncü ile)12 °C'den 60 °C'ye	[I/dak][I/dak][I/dak]	8,1/9,86,54,4/5,3	9,8/11,67,65,3/6,2	11,6/13,08,76,2/7,1	13,0/14,69,37,1/7,9
Çalıstirma miktari	[I/dak] 2,5	2,5	2,5	2,5
Çalıstirma akı basınci **	[MPa (bar)]		0,009(0,09)	0,009(0,09)	0,009(0,09)	0,009(0,09)
Spesifik elektrik dirençli sularda kullanım araliği, 15 °C'de	[Ωcm]	≥ 1300	≥ 1300	≥ 1300	≥ 1300
Anma basınci	[MPa (bar)]		1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
İzin verilen maksimum giriş sicutkıng	[°C]		60 60 60 60
Bağlanti yerindeki maksimum sebeke empedansı	[Ω]		0,067/0,104	0,067/0,104	0,067/0,104	0,067/0,104
Enerji verimligleri sinificant			A	A	A	A
Yük profili			S	S	S	S
Yüllik ereneri tüketimi	[kWh]		478 479 479	479
Günlük elektrik tüketimi	[kWh]		2,199 2,203	2,204	2,207
Ses Güçü seviyesi	[dB]		15 15 15 15
Sıçak su hazırlama ereneri verimligleri	[%]		38,6	38,5	38,5	38,5

• Kablo döşeme tarzına bağlı olarak, daha büyük kablo kesitlerinin kullanılması da gerekli olabilir. ** Buna ayrıca banyo bataryasındaki basınç düşmesi de ilave edilir.

Güneş enerjisi işletimi

Sadece güneş enerjisiyle çalıştırılmaya uygun cihazlarda: Cihaz, daha önce ısınmış suyu maks. 60°C'ye ısıtmaktadır. Soğuk su girişinin 55°C üzerine çıkması halinde, su daha fazla ısıtılmaz.

Önemli: Soğuk su giriş sıcaklığı, 55°C üzerinde olmamalıdır!

Soğuk su giriş sıcaklığının 60°C üzerine çıkması halinde, cihazda bir emniyet kapatması çalışır. Bu nedenle ev tesisatında, soğuk su giriş sıcaklığını maks. 55°C'de soğuk su karıştırarak sınırlayan bir termostatlı ön karıştırıcı (örn. özel aksesuar BZ45T20) monte edilmelidir.

VIII. Ebatları

Özel aksesuar

Cihazı tezgah altı cihaz olarak kullanmak için boru takımı BZ45U20. Öncelikli açma şalteri (yük atma rölesi) BZ45L21: öncelikli açma ile çalışma için. Montaj seti BZ45K23: sıva üstü kurulum için. Sadece güneş enerjisiyle çalıştırılmaya uygun cihazlarda: Termostatik karıştırıcı BZ45T20: ön ısıtmalı suyun kullanıldığı ev tesisatına montaj için.

Çevreye zarar vermeden bertaraf edin.

Bu ürün 2012/19/EU sayılı Atık Elektrikli ve Elektronik Ekipmanlar Direktifi'ne göre etiketlenmiştir. Ulusal yönetmelik (Türkiye Resmi Gazetesi No:28300 Tarih:22.05.2012) Avrupa genelinde geçerli alan, ürünlerin geri toplanması ve geri dönüştürülmesi ile ilgili yapıyı belirtir.

Bu ürünü ayrıştırılmamış belediye atığı olarak imha etmeyiniz. Bu tür atıkların ayrı olarak toplanması için özel işleme gereksinim duyulur. Bulunduğunuz yerdeki yerel yönetimler ya da ürün satın aldığınız yetkili satıcılardan güncel imha yöntemleri ile ilgili bilgi alabilirsiniz.

Değişiklik hakları saklıdır.

BSH Ev Aletleri Sanayi ve Ticaret A.Ş. tarafından Siemens AG'nin Ticari Marka Lisansı ile üretilmiştir.
