MODE D'EMPLOI DE2124407M SIEMENS

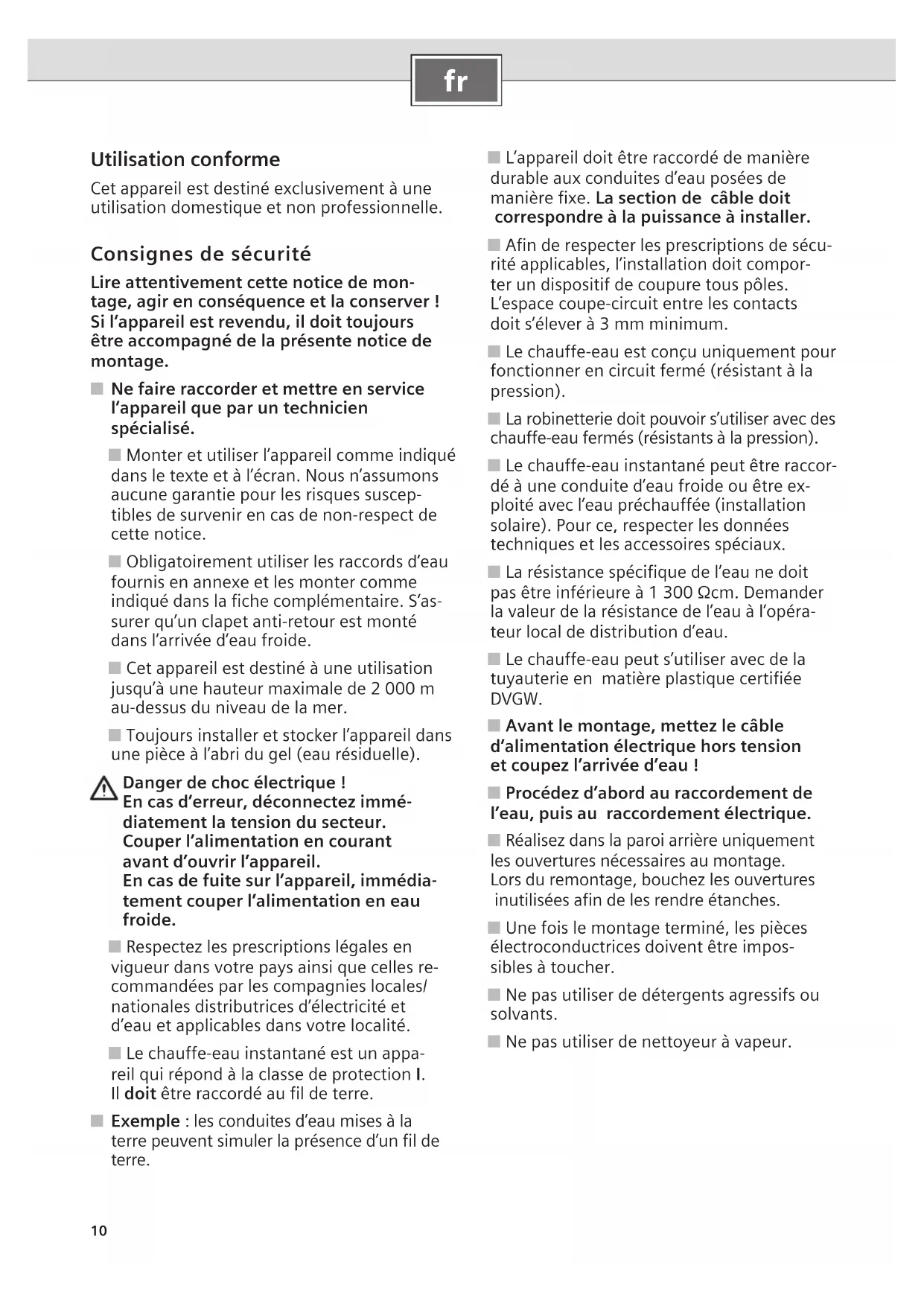

Utilisation conforme
Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle.
Consignes de sécurité
Lire attentivement cette notice de montage, agir en conséquence et la conserver! Si l'appareil est revendu, il doit toujours être arrivagné de la présente notice de montage.
Ne faire raccorder etmettre en service l'appareil que par un technicien spécialise.
Monter et utiliser l'appareil comme indiquédans le texte et à l'écran. Nous n'assumonsaucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Obligatoirement utiliser les raccords d'eau fournis en annexe et les monter comme indiqué dans la fiche complémentaire. S'assurer qu'un clapet anti-retour est monté dans l'arrivée d'eau froide.
Cet apparéil est destiné à une utilisation jusqu'à une hauteur maximal de 2000 m au-dessus du niveau de la mer.
Toujours installer et stocker l'appareil dans une piece à l'abri du gel (eau résiduelle).
Danger de chocoléctrique! En cas d'erreur, déconnectez immédiatement la tension du secteur. Couper l'alimentation en courant avant d'ouvrir l'appareil. En cas de fuite sur l'appareil, immédiatement couper l'alimentation en eau froide.
Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d'électricité et d'eau et applicables dans votre localité.
Lechauffe-eau instantané est un appar
reil qui répond à la classe de protection I.
Il doit être raccordé au fil de terre.
Exemple: les conduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.
L'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de cable doit correspondre à la puissance à installer.
Afin de respecter les prescriptions de sécurité applicables, l'installation doit composer un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3 mm minimum.
Lechauffe-eau est concu uniquement pour fonctionner en circuit fermé (résistant à la pression).
La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).
Lechauffe-eau instantané peut être raccordé à une conduite d'eau froide ou être exploité avec l'eau préchauffée (installation solaire). Pour ce, respecter les données techniques et les accessoires spéciaux.
La résistance spécifique de l'eau ne doit pas etre inférieure a 1 300 Qcm.Demander la valeur de la résistance de I'eau a I'opérateur local de distribution d'eau.
Lechauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.
Avant le montage, mettez le cable d'alimentation electrique hors tension et coupez l'arrivee d'eau !
Procedez d'abord au raccordement de l'eau, puis au raccordement electrique.
Réalisez dans la paroi arrêté uniquement les ouvertures nécessaires au montage. Lors du remontage, bouchez les ouvertures inutilisées afin de les rendre étanches.
Une fois le montage terminé, les pieces electroconductrices doivent être impossibles à toucher.
Ne pas utiliser de déterments agressifs ou solvants.
Ne pas utiliser de nettoyeur à vapeur.
La société Siemens vous felicite pour l'achat de son apparreil. Vous avez acheté un produit de qualite elevatede qui vous apportera beaucoup de plaisir.
Instructions de montage
La presente notice de montage est valable pour différents types d'appareil. Les illustrations peuvent en conséquence différer de l'appareil acheté.
Monter l'appareil comme décrit dans la partie images. La partie avec les illustrations figurent au milieu de la notice d'utilisation. Respectez les consignes du texte.
Montage

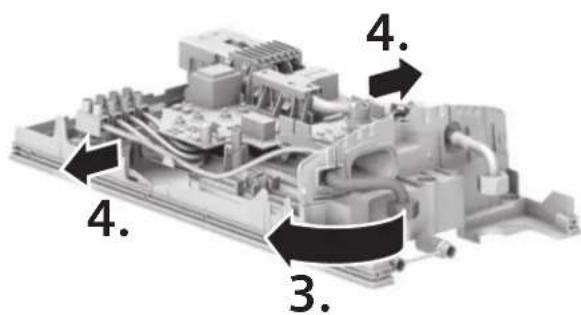

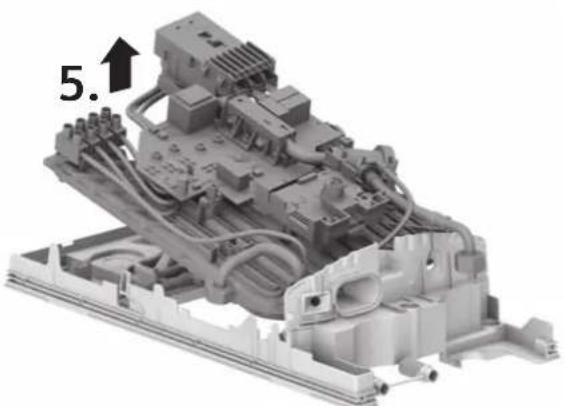

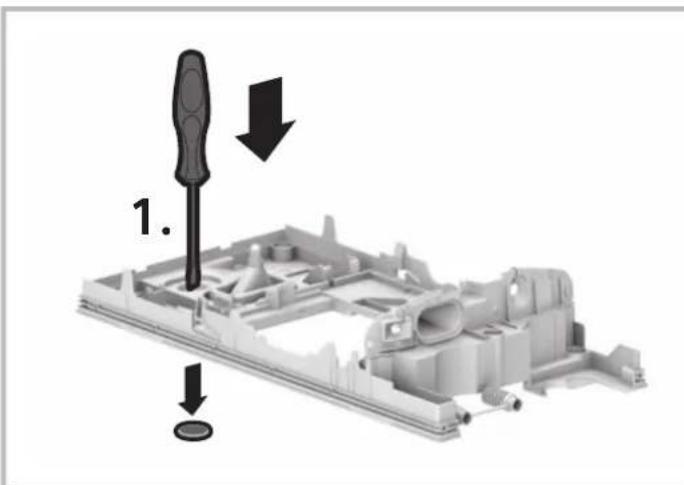

L. Déballage/enlèvement du capot
Déballez l'appareil et vérifie s'il n'a pas subi de dégats pendant le transport. Si un dégat est consté, ne pas raccorderl'appareil.
- Contrôler l'étendue de livreaison : appareil, kit de montage avec fiche complémentaire, notice de montage, notice d'utilisation.
- Eliminer l'emballage et l'appareil usé de manièrefavorable à l'environnement.

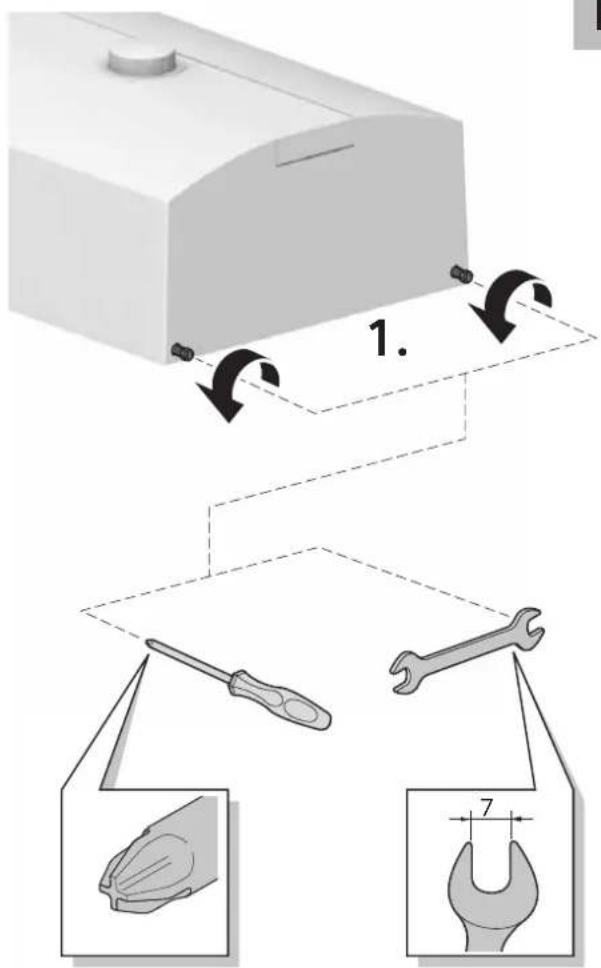

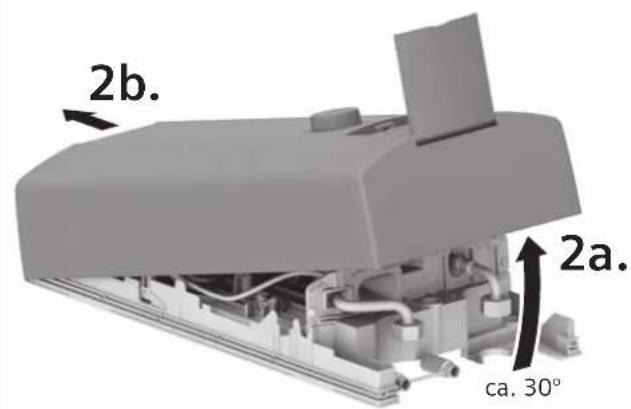

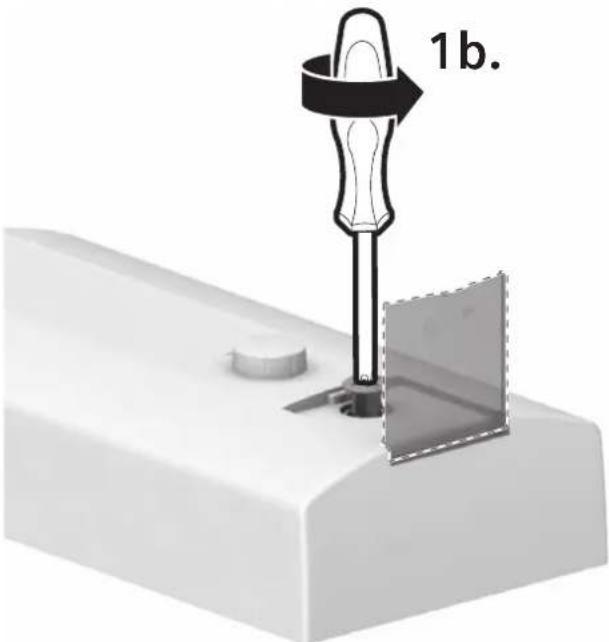

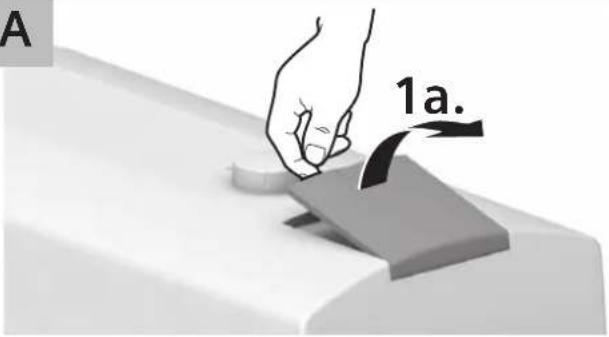

Pour retirer le capot du type A ou du type B, tener compte des points suivants: Le capot du type A est fixe à l'arrière du clapet de service au moyen d'une fermetre centrale.

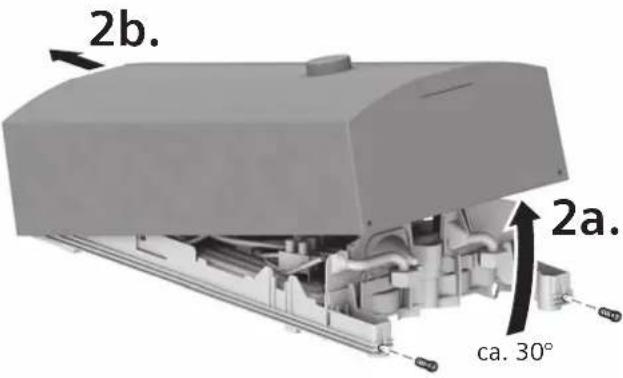

Le capot du type B est fixé avec deux vis sur la face inférieure du capot.

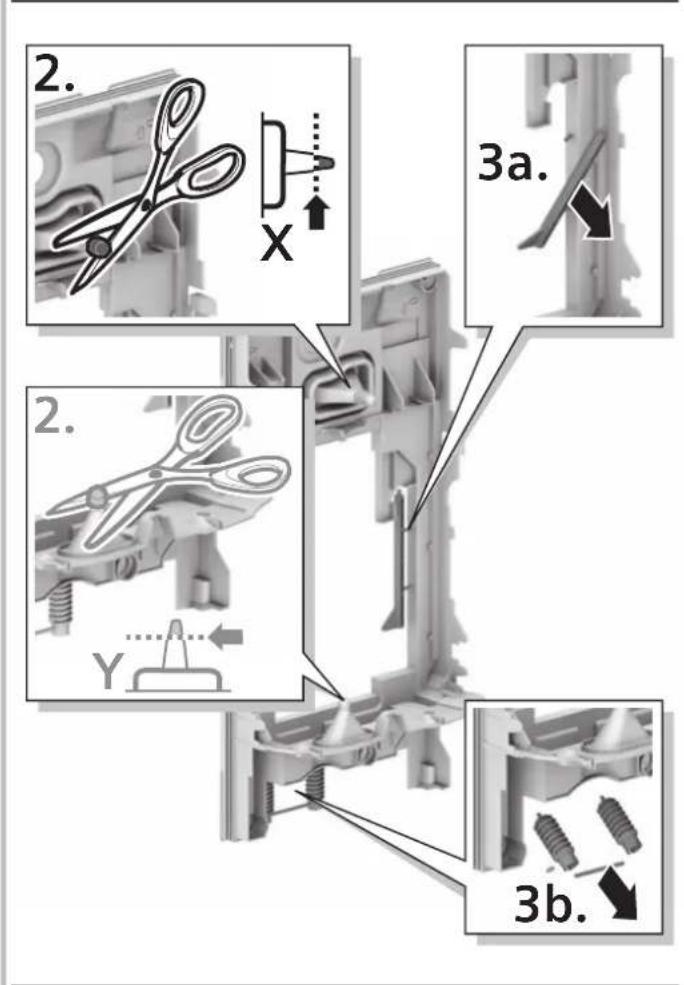

II. Préparation du montage
Important : utiliser impérativement le jeu de montage joint. Les tubulures de raccordement d'eau livrées doivent être impérativement montées !
Coupez l'arrivee d'eau. Le raccord electrique (cable deraccordement) doit etre mise hors tension.Devisse ou desenclenchez les fusibles.

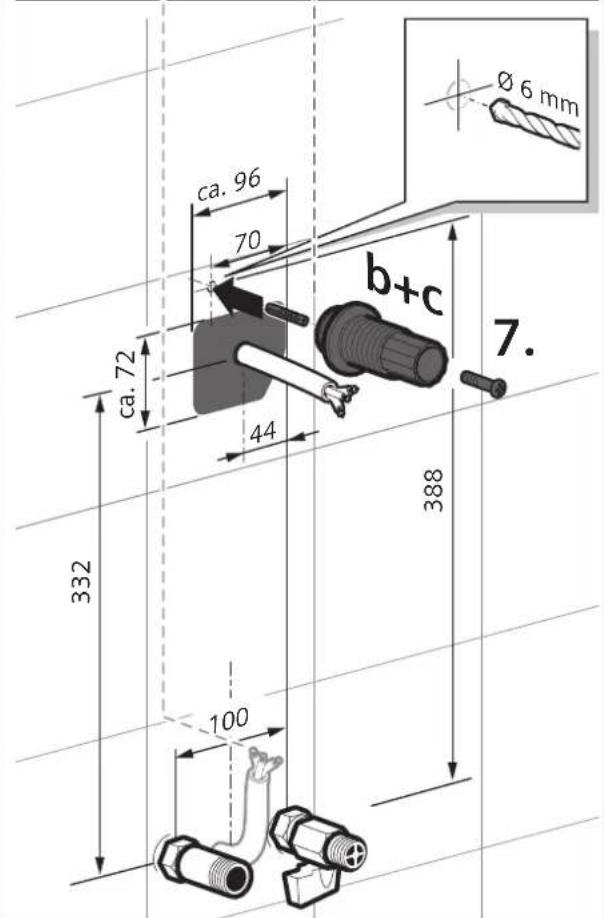

Monter les raccords d'eau selon les indications fournies dans la fiche complémentaire.

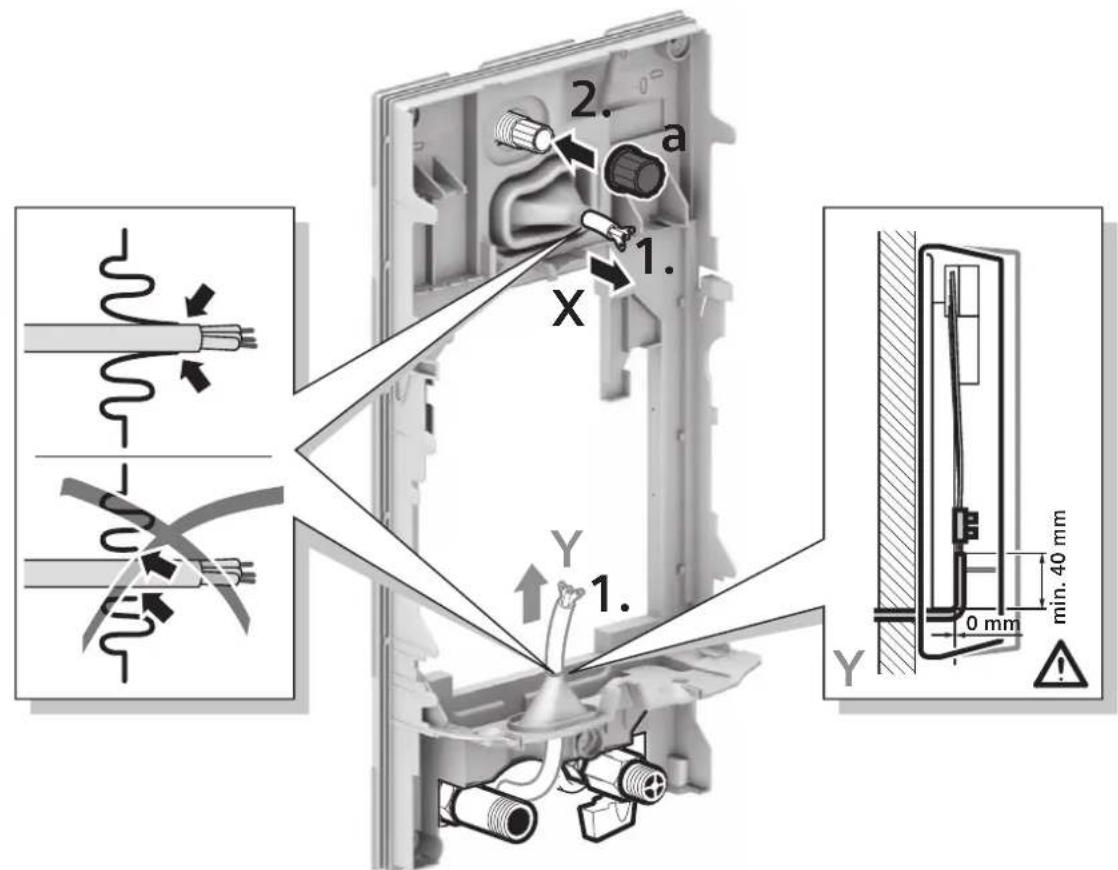

La conduite d'alimentation en eau peut etre introduite soit en haut (X) ou en bas (Y).

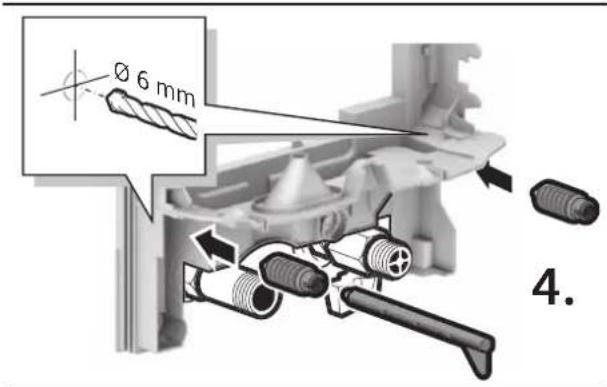

La paroi arrirée doit reposer sur le raccord d'eau froide à l'endetroit prévu (Fig. II., 8.).

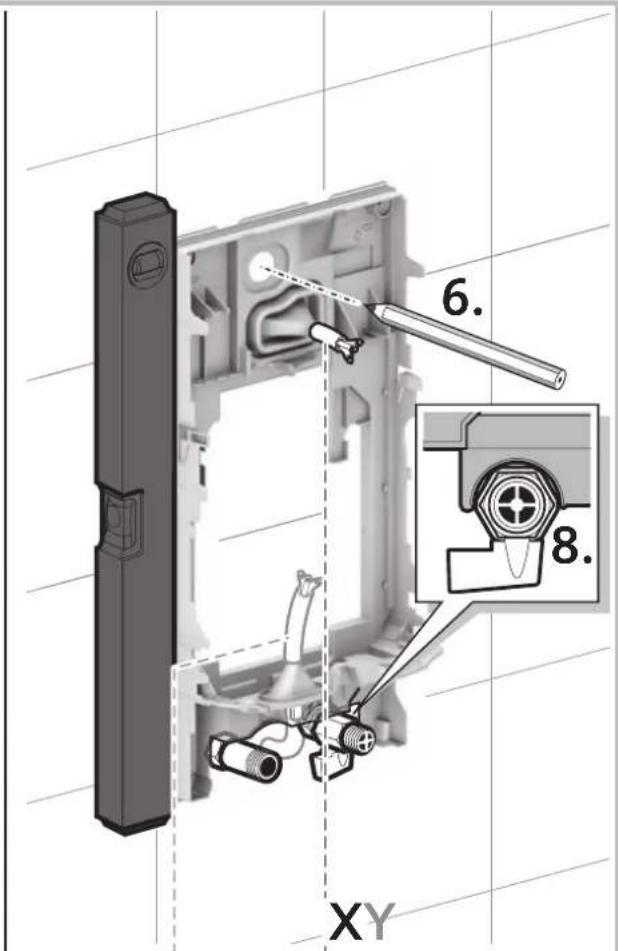

Montage mural
La gaine doit bien enserrer le cordon d'alimentation. Si elle a ete endommagee pendant le montage, bouchez les trou s pour les rendre etanches a l'eau.
La borne de branchement au secteur peut etre montee en haut (X) ou en bas (Y). La gaine du cable d'alimentation doit penetreur au moins de 40 mm dans l'appareil.

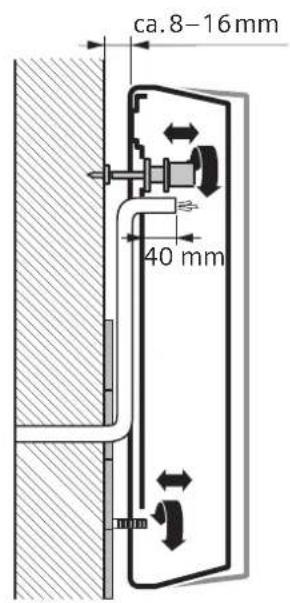

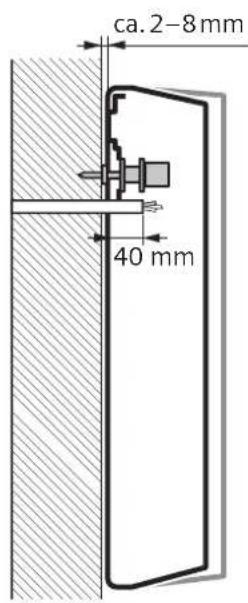

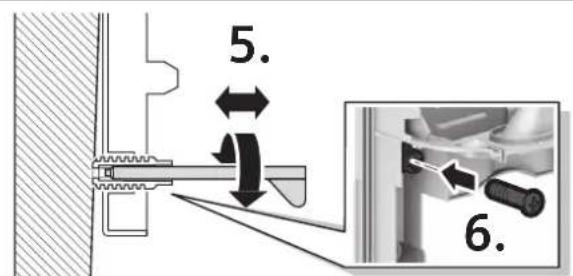

L'ecart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur. Si l'écart par rapport au mur est de 8-16 mm, utiliser les espaces et monter la rallonge (Fig. III., 3.-5.).

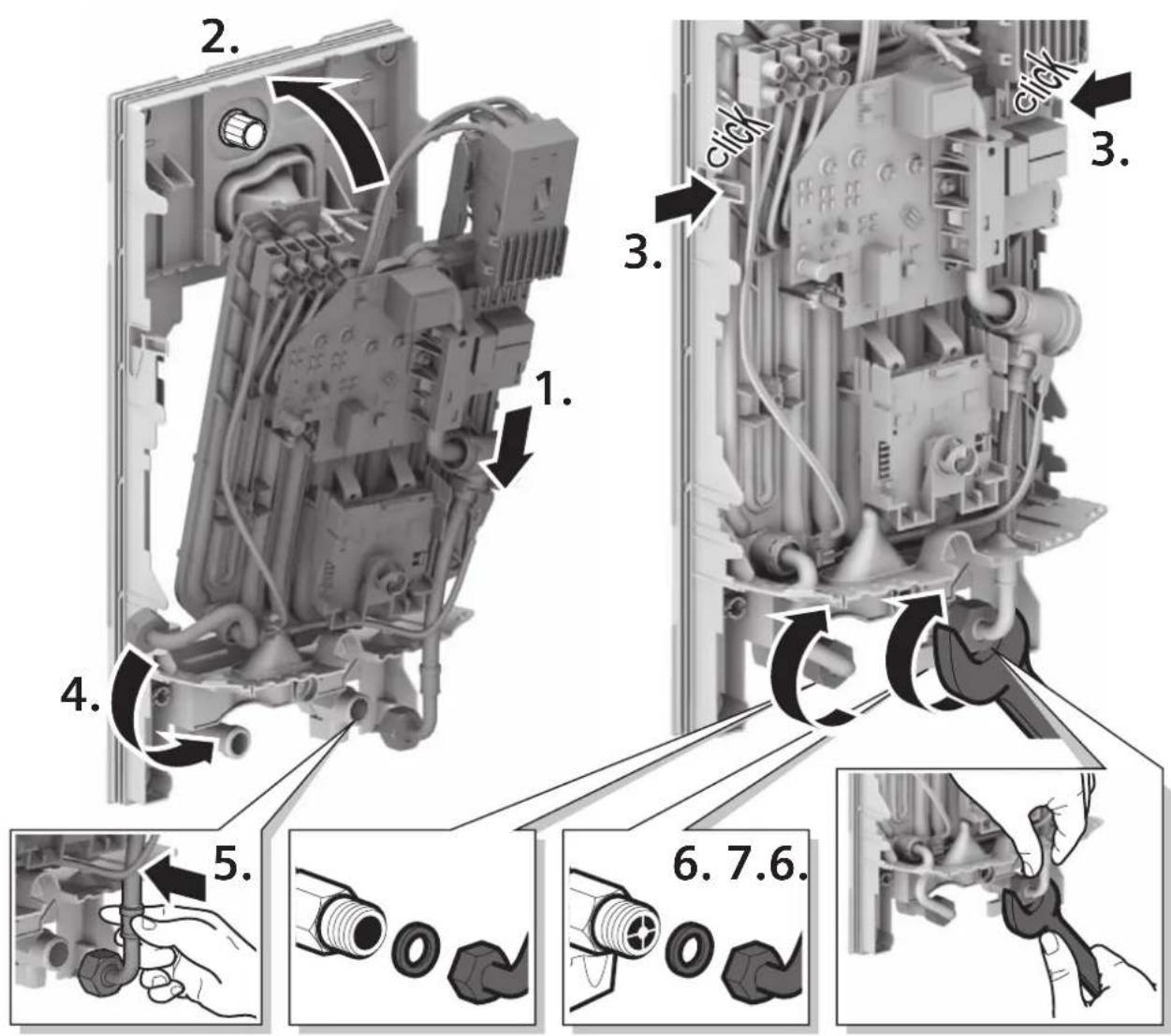

Le montage de l'appareil au mur doit être fixe. Si nécessaire, fixer l'appareil au moyen des vis de réglage inférieures (Fig. III., 6.).
IV. Raccordement de I'eau
Raccorder l'eau et puis ouvrir la conduite d'alimentation en eau froide.

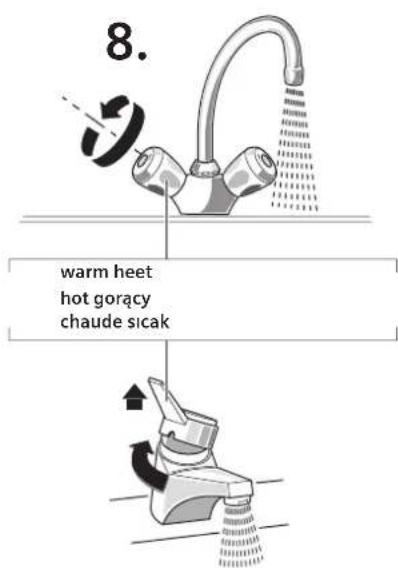

L'appareil doit être purgé. Ouvrir à ce but complètement le robinet d'eau chaude et rincer l'appareil pendant 1 minute.

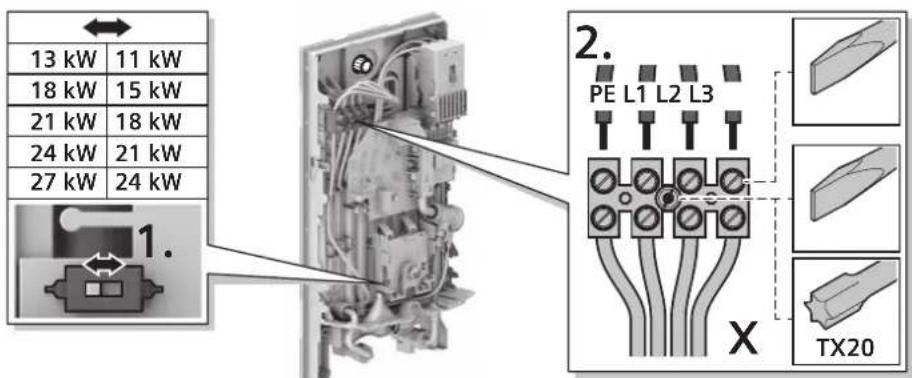

V. Branchement électrique/montage
■ Uniquement pour apparéils avec commutateur de puissance :

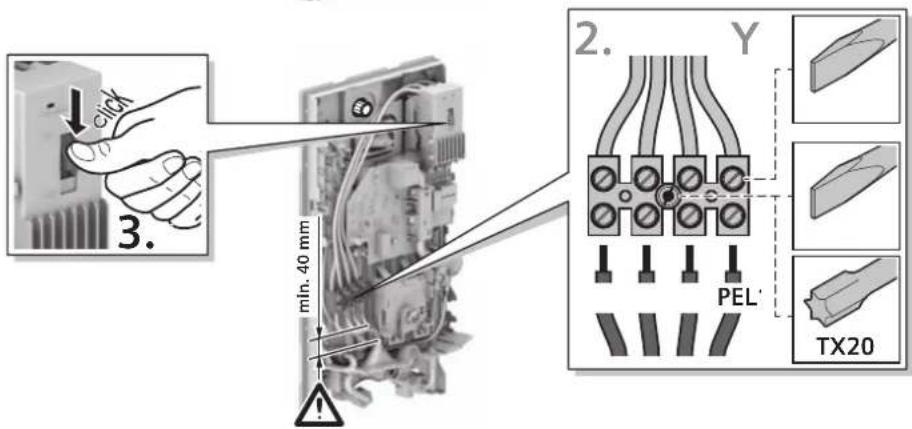

Avant le raccordement des cables à la borne de branchement au secteur, régler la puissance à l'aide du commutateur de puissance : marquer la puissance nominale à gauche, la puissance réduite à droite (Fig. V., 1.) et la puissance configurée sur la plaque signalétique.
Visser à fond les conduites sur la borne de branchement au secteur.
Activer le limiteur de sécurité (Fig. V., 3.).

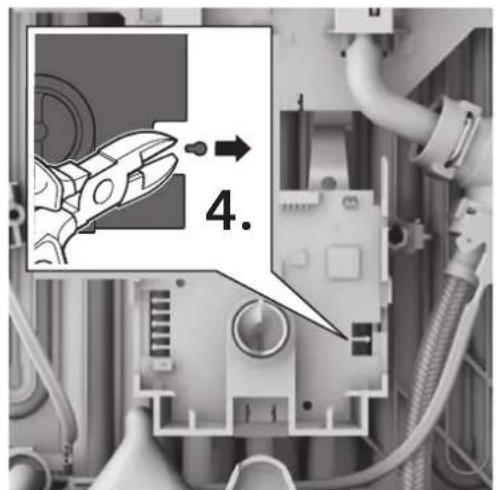

Monter le capot, tenir compte s'il s'agit du typA ou B (Fig. V., 4. - 7.)
Remarque sur l'installation
L'installation d'appareils pas prêts au branchement doit être effectuee par l'exploitant de réseau ou par une entreprise spécialisée habilité, laquelle vous aide également à obtaining l'accord de l'exploitant de secteur respectif pour l'installation de l'appareil.

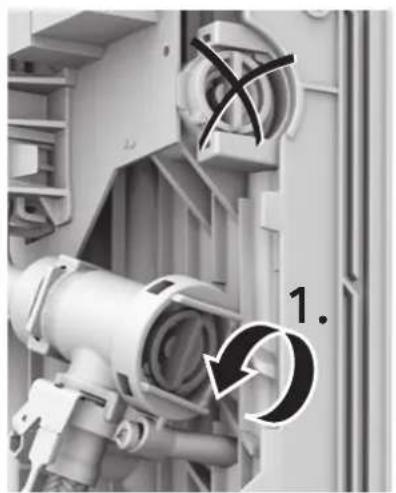

Vi. Mise en service
L'appareil est conforme à la norme CEI 61000-3-12.

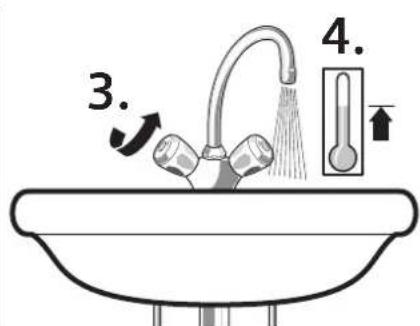

Première mise en service
Réencclencher les fusions.
Régler la température.
Rinçage au démarriage : ouvrir complètement le robinet d'eau chaude et tirer de l'eau pendant au moins 1 minute. Pour des raisons de sécurité, l'appareil ne commence pas àchauffer avant.
Astuce: si l'appareil ne démarre pas en raison d'un début trop faible, restorer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.
Explainar la manipulation de l'appareil à l'utilisateur.
VII. Informations supplémentaires

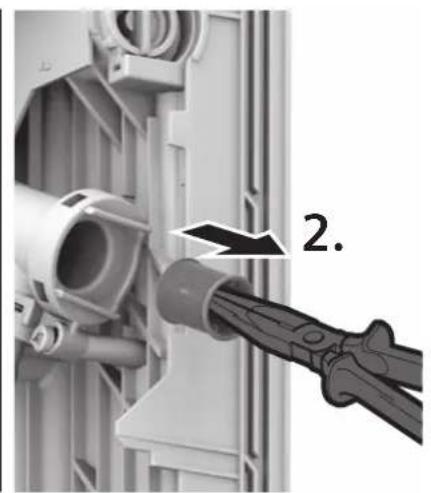

Si le débit de l'appareil n'est pas suffisant en raison d'une pression d'eau trop faible dans les conduites d'eau de l'installation domestique, restorer le limiteur de débit (Fig. VII., 1. - 3.).

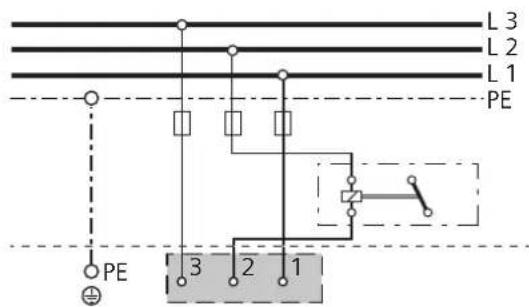

Commutation prioritaire si le chauffe-eau doit etre combiné à des apparciels de chauffage électrique à accumulation : Pour l'exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L21 (accessoires spéciaux) s'impose. Les autres relais de délestage brusque déjà existants, exceptes les relais de délestage Electroniques, peuvent presenter des fonctions erronées (Fig.VII., Schema de connexions).
Lors d'une exploitation avec le relais de délestage brusque, l'électronique de réglage doit être codée. Retirer le bec de codage sur le matériel électronique (Fig. VII., 4.).
Données techniques
| - | DE18307M | DE21307M | DE24307M | DE27307M | ||
| Puisance nominale | [kW] 18 21 24 27 | |||||
| Tension nominale | [V] 400 400 400 400 | |||||
| Protection par fusibles [A] 32 32 40 40 | ||||||
| Section de cable minimale * | [mm²] | 4 | 4 | 6 | 6 | |
| Débit d'eau chaude pour puissance nominalepour une augmentation de température de12 °C à 38 °C (sans limiteur de débit) | [I/min] | 9,8 | 11,6 | 13 | 14,6 | |
| 12 °C à 38 °C (avec limiteur de débit) | [I/min] | 6,5 | 7,6 | 8,7 | 9,3 | |
| 12 °C à 60 °C | [I/min] | 5,3 | 6,2 | 7,1 | 7,9 | |
| Débit à l'enclenchement | [I/min] | 2,5 2,5 2,5 2,5 2,5 | ||||
| Pression d'écoulement à l'enclenchement ** | [MPa (bar)] | 0,009(0,09) | 0,009(0,09) | 0,009(0,09) | 0,009(0,09) | |
| Rayon d'action dans l'eauRésistance électrique spécifique à 15 °C | [Ωcm] ≥ 1 300 | ≥ 1 300 ≥ 1 | 300 ≥ 1 300 | |||
| Pression nominale | [MPa (bar)] | 1,0 (10) 1,0 (10) | 1,0 (10) 1,0 (10) | 1,0 (10) | ||
| Température maximale admissible à l'entrée | [°C] | 20 20 20 20 | ||||
| Impédance de secteur maximal sur le lieude raccordement | [Ω] | 0,104 | 0,104 | 0,104 | 0,104 | |
| Classe d'efficacité energétique | A | A | A | A | ||
| Profil de soutirage | S | S | S | S | ||
| Consommation annuelle d'énergie | [kWh] | 478 479 479 | 479 479 | |||
| Consommation quotidienne de courant | [kWh] | 2,199 | 2,203 | 2,204 | 2,207 | |
| Niveau de puissance acoustique | [dB] | 15 15 15 15 | ||||
| Efficacité énergétique de la préparationd'eau chaude | [%] | 38,6 | 38,5 | 38,5 | 38,5 | |
| DE1113407M- | DE1518407M- | - DE4061821M | DE2124407M- | DE2427407MDE4062427M | ||
| Puisance nominale | [kW] | 11/13 | 15/18 | 18/21 | 21/24 | 24/27 |
| Tension nominale | [V] | 400 400 400 | 400 400 | |||
| Protection par fusibles [A] | 16/25 | 25/32 | 32 | 32/40 | 40 | |
| Section de cable minimale * | [mm2] | 1,5/2,5 | 2,5/4 | 4 | 4/6 | 6 |
| Débit d'eau chaude pour puissance nominale pour une augmentation de température de 12 °C à 38 °C (sans limiteur de débit) | [I/min] | 6,0/7,1 | 8,1/9,8 | 9,8/11,6 | 11,6/13,0 | 13,0/14,6 |
| 12 °C à 38 °C (avec limiteur de débit) | [I/min] | 5 | 6,5 | 7,6 | 8,7 | 9,3 |
| 12 °C à 60 °C | [I/min] | 3,3/3,8 | 4,4/5,3 | 5,3/6,2 | 6,2/7,1 | 7,1/7,9 |
| Débit à l'enclenchement | [I/min] | 2,5 2,5 2,5 | 2,5 2,5 | |||
| Pression d'écoulement à l'enclenchement ** | [MPa (bar)] | 0,009(0,09) | 0,009(0,09) | 0,009(0,09) | 0,009(0,09) | 0,009(0,09) |
| Rayon d'action dans l'eau Résistance électrique spécifique à 15 °C | [Ωcm] | ≥ 1 300 ≥ 1 | 300 ≥ 1 300 | ≥ 1 300 ≥ 1 300 | ||
| Pression nominale | [MPa (bar)] | 1,0 (10) 1,0 | (10) 1,0 (10) | 1,0 (10) 1,0 | (10) | |
| Température maximale admissible à l'entrée | [°C] | 20 20 20 20 | 20 | |||
| Impédance de secteur maximal sur le lieu de raccordement | [Ω] | 0,433 | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 |
| Classe d'efficacité énergétique | A | A | A | A | A | |
| Profil de soutirage | S | S | S | S | S | |
| Consommation annuelle d'énergie | [kWh] | 477 478 479 | 479 479 | |||
| Consommation quotidienne de courant | [kWh] | 2,196 | 2,199 | 2,203 | 2,204 | 2,207 |
| Niveau de puissance acoustique | [dB] 15 15 15 | 15 15 | ||||
| Efficacité énergétique de la préparation d'eau chaude | [%] | 38,6 | 38,6 | 38,5 | 38,5 | 38,5 |
| - | DE1518527M | - | DE2124527M | DE2427527M | ||
| - | - | DE1821417 | - | - | ||
| - | - | DE4161821M | - | DE4162427M | ||
| - | - | DE5261821M | - | DE5262427M | ||
| Puisance nominale | [kW] 15/18 18/21 21/24 24/27 | |||||
| Tension nominale | [V] 400 400 400 400 | |||||
| Protection par fusibles [A] 25/32 32 32/40 40 | ||||||
| Section de cable minimale * | [mm²] 2,5/4 4/6 6 | |||||
| Débit d'eau chaude pour puissance nominale pour une augmentation de température de 12 °C à 38 °C (sans limiteur de débit) | [I/min] | 8,1/9,8 | 9,8/11,6 | 11,6/13,0 | 13,0/14,6 | |
| 12 °C à 38 °C (avec limiteur de débit) | [I/min] | 6,5 | 7,6 | 8,7 | 9,3 | |
| 12 °C à 60 °C | [I/min] | 4,4/5,3 | 5,3/6,2 | 6,2/7,1 | 7,1/7,9 | |
| Débit à l'enclenchement | [I/min] 2,5 2,5 2,5 | |||||
| Pression d'écoulement à l'enclenchement ** | [MPa (bar)] | 0,009 | 0,009 | 0,009 | 0,009 | |
| (0,09) | (0,09) | (0,09) | (0,09) | |||
| Rayon d'action dans l'eau Résistance électrique spécifique à 15 °C | [Ωcm] ≥ 1 300 | |||||
| ≥ 1 300 | ≥ 1 300 | ≥ 1 300 | ||||
| Pression nominale | [MPa (bar)] | 1,0 (10) | 1,0 (10) | 1,0 (10) | 1,0 (10) | |
| Température maximale admissible à l'entrée | [°C] | 60 60 60 60 | ||||
| Impédance de secteur maximal sur le lieu de raccordement | [Ω] | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 | |
| Classe d'efficacité energétique | A | A | A | A | ||
| Profil de soutirage | S | S | S | S | ||
| Consommation annuelle d'énergie | [kWh] | 478 479 479 479 | ||||
| Consommation quotidienne de courant | [kWh] | 2,199 2,203 | 2,204 | 2,207 | ||
| Niveau de puissance acoustique | [dB] | 15 15 15 15 | ||||
| Efficacité énergétique de la préparation d'eau chaude | [%] | 38,6 | 38,5 | 38,5 | 38,5 | |
- De plus grandes sections de cables peuvent eventulement être nécessaires en fonction du type de pose.
** La perte de pression au mitigeur doit y'être ajoutee.
Mode solaire
Uniquement pour apparéils appropriés pour le mode solaire :
L'appareil chauffe de I'eau prechauffee au maximum jusqu'à 60^ . Si I'arrivee d'eau froide depasse la temperature de 55^, I'eau ne continue pas a etre rechauffee.
Important: La température d'arrivée de l'eau froide ne doit pas être supérieure à 55^ !
Si la température d'arrivée de l'eau froide de 60^ est dépassee, l'appareil déclenché une déconnexion de la sécurité. C'est la raison pour laquelle un prémélangeur à thermostat doit être monté dans l'installation domestique (parex, accessoires spéciaux BZ45T20), qui limite la température d'arrivée d'eau froide à maxi 55^ en mélangeant l'eau froide.

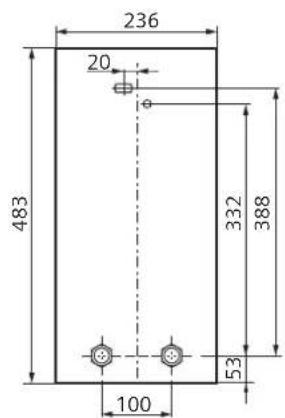

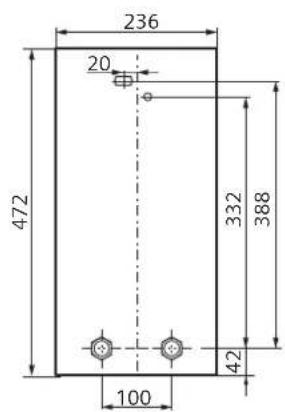

VIII. Dimensions
Accessoires spéciaux
Assemblage tubulaire BZ45U20 pour un montage sous évier de l'appareil
Commutateur prioritaire (relais de délestage brusque) BZ45L21 : pour l'exploitation avec commutation prioritaire
Kit de montage BZ45K23 : pour une installation sur crépei
Uniquement pour apparéils appropriés pour le mode solaire:
Prémelangeur à thermostat BZ45T20 : pour le montage dans l'installation domestique lors de l'utilisation de l'eau préchauffée
Élimination favorable à l'environnement

Cet apparéil est marqué selon la directive européen 2012/19/UE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.
S'informer auprès du revendeur sur la procEDURE actuelle de recyclage.
Sous réserve de modifications.

1.

A






B




5.




X

X




1 Minute entlüften!
Purger pendant une minute!

1 minuut ontluchten!
Odpowietrzyc -
1 minute!
1 dakika boyunca
havasini alin!
V.



A



B
VI.



VII.
















Fabrique par BSH Hausgeräte GmbH titulaire des droits d'utilisation de la marque Siemens AG
