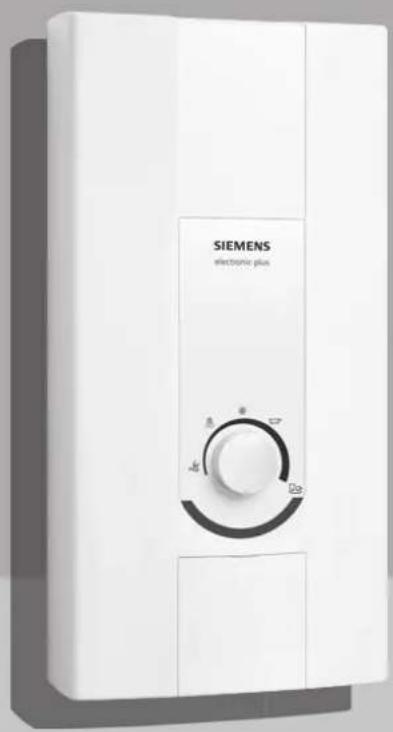

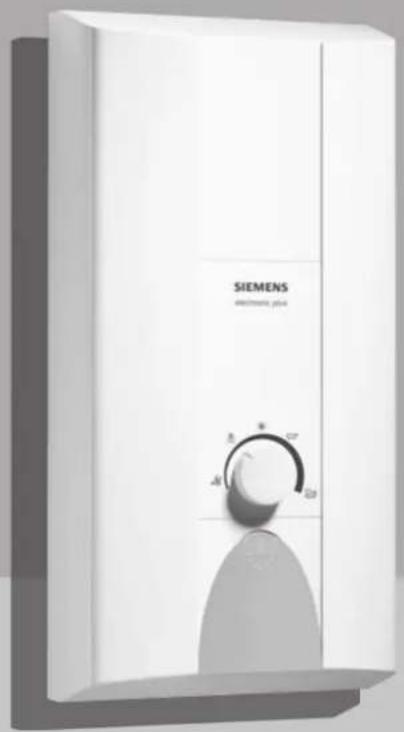

DE2124407M - Thermostaat SIEMENS - Gratis gebruiksaanwijzing en handleiding

Type product	Elektrische doorstroomverwarmer
Merk	Siemens
Model	DE2124407M
Nominaal vermogen	21 / 24 kW (schakelbaar)
Nominale spanning	400 V driefasig
Zekeringbeveiliging	32 / 40 A
Minimale kabeldoorsnede	4 / 6 mm²
Debiet bij inschakeling	2,5 l/min
Stromingsdruk bij inschakeling	0,009 MPa (0,09 bar)
Nominale druk	1,0 MPa (10 bar)
Minimale waterweerstand	≥ 1300 Ωcm
Maximale ingangstemperatuur	20 °C (55 °C in zonnemodus)
Energielabel	A
Tapwaterprofiel	S
Jaarlijks energieverbruik	479 kWh
Geluidsvermogensniveau	15 dB(A)
Energie-efficiëntie (Warmtapwater)	38,5 %
Maximale gebruikshoogte	2000 m
Beschermingsklasse	I (aardingsaansluiting verplicht)
Onderhoud en reiniging	Gebruik niet-agressieve reinigingsmiddelen; gebruik geen stoomreiniger
Veiligheid	Veiligheidsbegrenzer, terugslagklep, alle polen uitschakelen 3 mm
Speciale accessoires	BZ45U20, BZ45L21, BZ45K23, BZ45T20

Veelgestelde vragen - DE2124407M SIEMENS

Hoe installeer ik de Siemens DE2124407M doorstroomverwarmer?

De installatie moet worden uitgevoerd door een gespecialiseerde technicus. Schakel de stroomtoevoer en de watertoevoer uit voor montage. Gebruik altijd de meegeleverde montageset en de wateraansluitingen. Sluit eerst het water aan, daarna de elektriciteit. Houd rekening met de minimale kabeldoorsnede (4/6 mm²) en de zekeringbeveiliging (32/40 A). Ontlucht het apparaat gedurende 1 minuut voor de eerste inbedrijfstelling.

Welke zekeringen gebruiken voor model DE2124407M?

De Siemens DE2124407M doorstroomverwarmer vereist een zekeringbeveiliging van 32 A voor het vermogen van 21 kW en 40 A voor 24 kW. Gebruik een stroomonderbreker of zekering geschikt voor de nominale spanning van 400 V driefasig.

Kan ik voorverwarmd water van zonnepanelen gebruiken?

Ja, het model DE2124407M is compatibel met de zonnemodus. De ingangstemperatuur mag niet hoger zijn dan 55 °C. Als deze 60 °C bereikt, wordt de veiligheidsbegrenzer geactiveerd. Installeer een thermostatische voormenger BZ45T20 stroomopwaarts om de temperatuur te beperken.

Wat te doen als het apparaat niet verwarmt?

Controleer of de zekeringen zijn ingeschakeld en de stroomtoevoer is ingeschakeld. Zorg ervoor dat het waterdebiet voldoende is (minimaal 2,5 l/min). Als het debiet te laag is, reinig dan de straalbreker of de douchekop. Controleer ook of de waterweerstand groter is dan 1300 Ωcm.

Hoe ontlucht ik het apparaat na installatie?

Open de warmwaterkraan volledig en laat het water gedurende ten minste 1 minuut stromen. Dit verwijdert de lucht uit het apparaat. Om veiligheidsredenen start de verwarming pas na deze ontluchting.

Wat is de vereiste minimale waterweerstand?

De elektrische weerstand van water bij 15 °C moet ten minste 1300 Ωcm zijn. Neem indien nodig contact op met uw lokale waterleverancier om deze waarde te achterhalen.

Hoe stel ik het vermogen van de doorstroomverwarmer in?

Het model DE2124407M heeft een vermogensschakelaar op de aansluitklem. Draai deze naar links voor het nominale vermogen (24 kW) of naar rechts voor het gereduceerde vermogen (21 kW). Raadpleeg het typeplaatje voor de fabrieksinstelling.

Kan het apparaat onder een gootsteen worden geïnstalleerd?

Ja, dankzij het speciale accessoire buismontageset BZ45U20 kan de doorstroomverwarmer onder de gootsteen worden gemonteerd. Houd rekening met de afmetingen en de veiligheidsvoorschriften.

Welke optionele accessoires zijn beschikbaar?

De speciale accessoires omvatten: BZ45U20 (buismontageset voor installatie onder gootsteen), BZ45L21 (nooduitschakelrelais voor prioriteitschakeling), BZ45K23 (montageset voor pleisterwerk), en BZ45T20 (thermostatische voormenger voor zonnemodus).

Hoe onderhoud ik de Siemens DE2124407M doorstroomverwarmer?

Reinig het apparaat met niet-agressieve reinigingsmiddelen en een zachte doek. Gebruik nooit een stoomreiniger of oplosmiddelen. Controleer regelmatig de staat van de aansluitingen en zekeringen. Schakel een professional in voor interne ingrepen.

GEBRUIKSAANWIJZING DE2124407M SIEMENS

de Deutsch 2 en English 6 fr Français 10 nl Nederlands 15 pl Polski 19 tr Türkçe 23

6720820306

9001217879

Montagehandleiding

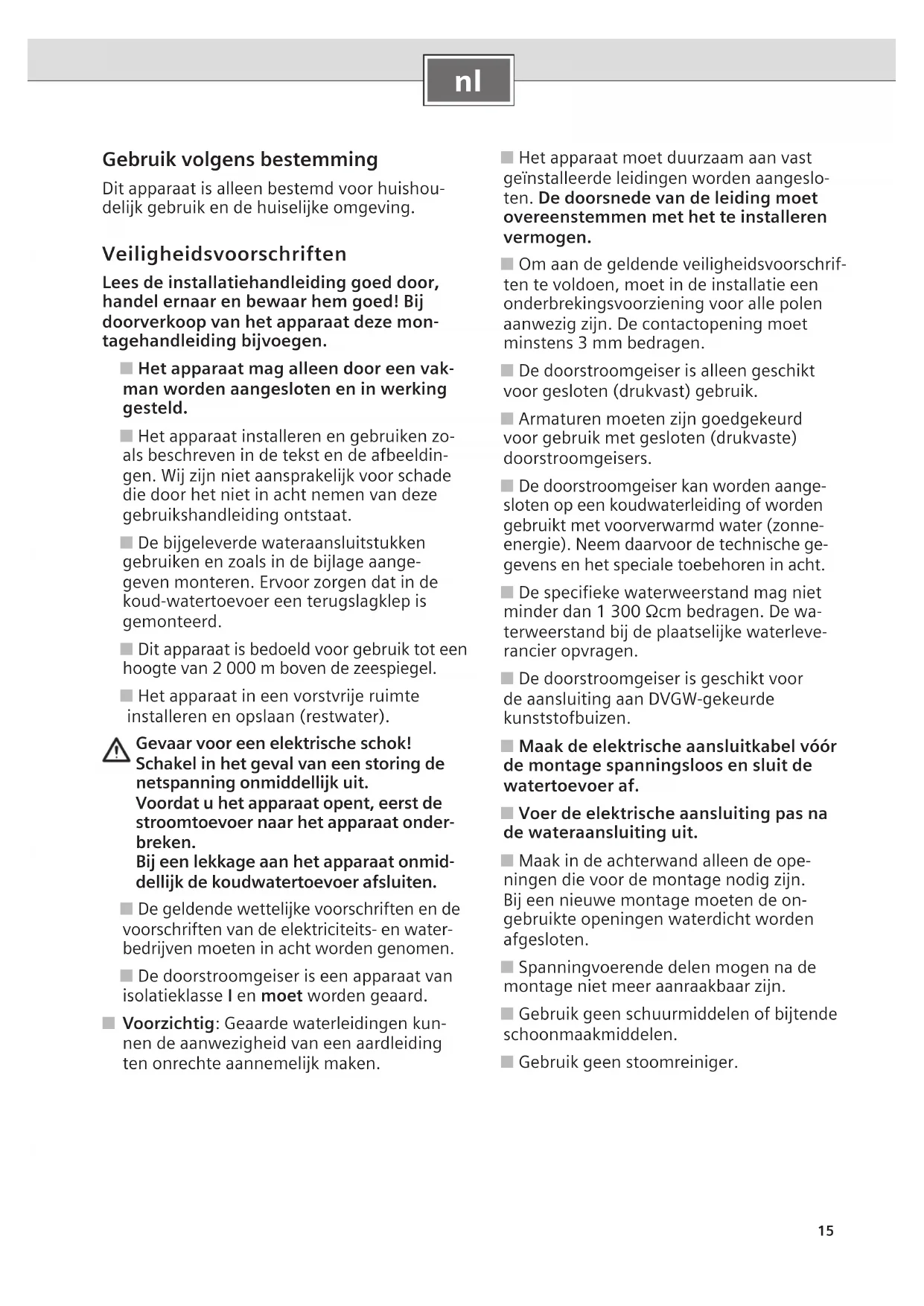

Gebruik volgens bestemming

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving.

Veiligheidsvoorschriften

Lees de installatiehandleiding goed door, handel ernaar en bewaar hem goed! Bij doorverkoop van het apparaat deze montagehandleiding bijvoegen.

Het apparaat mag alleen door een vakman worden aangesloten en in gebruik gesteld. Het apparaat installeren en gebruiken zoals beschreven in de tekst en de afbeeldingen. Wij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruikshandleiding ontstaat. De bijgeleverde wateraansluitstukken gebruiken en zoals in de bijlage aangegeven monteren. Ervoor zorgen dat in de koud-watertoevoer een terugslagklep is gemonteerd. Dit apparaat is bedoeld voor gebruik tot een hoogte van 2000 m boven de zeespiegel. Het apparaat in een vorstvrije ruimte installeren en opslaan (restwater).

Gevaar voor een elektrische schok!

Schakel in het geval van een storing de netspanning onmiddellijk uit.

Voordat u het apparaat opent, eerst de stroomtoevoer naar het apparaat onderbreken.

Bij een lek aan het apparaat onmiddellijk de koudwatertoevoer afsluiten.

De geldende wettelijke voorschriften en de voorschriften van de elektriciteits- en waterbedrijven moeten in acht worden genomen. De doorstroomgeiser is een apparaat van isolatieklasse en moet worden geaard. Voorzichtig: Geaarde waterleidingen kunnen de aanwezigheid van een aardleiding ten onrechte aannemelijk maken.

Het apparaat moet duurzaam aan vast geïnstalleerde leidingen worden aangesloten. De doorsnede van de leiding moet overeenstemmen met het te installeren vermogen. Om aan de geldende veiligheidsvoorschriften te voldoen, moet in de installatie een onderbrekingsvoorziening voor alle polen aanwezig zijn. De contactopening moet minstens 3 mm bedragen. De doorstroomgeiser is alleen geschikt voor gesloten (drukvast) gebruik. Armaturen moeten goedgekeurd zijn voor gebruik met gesloten (drukvaste) doorstroomgeisers. De doorstroomgeiser kan worden aangesloten op een koudwaterleiding of worden gebruikt met voorverwarmd water (zonne-energie). Neem daarvoor de technische gegevens en het speciale toebehoren in acht. De specifieke waterweerstand mag niet minder dan 1300 Ω cm bedragen. De waterweerstand bij de plaatselijke waterleverancier opvragen. De doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststofbuizen. Maak de elektrische aansluitkabel voor de montage spanningsloos en sluit de watertoevoer af. Voer de elektrische aansluiting pas na de wateraansluiting uit. Maak in de achterwand alleen de openingen die voor de montage nodig zijn. Bij een nieuwe montage moeten de ongebruikte openingen waterdicht worden afgesloten. Spanningsvoerende delen mogen na de montage niet meer aanraakbaar zijn. - Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen. Gebruik geen stoomreiniger.

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Siemens. U hebt een product van hoge kwaliteit aangeschaft, waaraan u veel plezier zult beleven.

Montagehandleiding

Deze montagehandleiding geldt voor verschillende modellen apparaten. De weergave kan daarom afwijken van het aangeschafte apparaat.

Monteer het apparaat zoals in de afbeelding aangegeven. De pagina's met afbeeldingen vindt u in het midden van de handleiding. Neem de aanwijzingen in de tekst in acht.

Montage

Uitpakken en kap verwijderen

Pak het apparaat UIT en controleer het op transportschade. Is er sprake van schade, dan het apparaat NIET aansluiten. Het geleverde pakket controleren: apparaat, montageset met bijlage, montagehandleiding, gebruikshandleiding. Verpakking en oude apparaten op een milieuvriendelijke manier afvoeren. Bij het verwijderen van de kap van het type A of B op het volgende letten:

De kap van het type A is met een centraal sluitmechanisme en het serviceklepje vastgezet.

De kap van het type B is met 2 schroeven op de onderkant van de kap bevestigd.

Montagevoorbereiding

Belangrijk: Gebruik alleen de meegeleverde montageset. De meegeleverde wateraansluitstukken moeten beslist worden ingebouwd.

Sluit de watertoevoer af. De elektrische aansluiting (aansluitkabel) moet spanningsvrij zijn. Draai de zekeringen uit of schakel deze uit. De wateraansluitstukken volgens de instructies in de bijlage monteren. De aansluitleiding kan naar keuze boven (X) of beneden (Y) worden ingebracht. Het achterpaneel moet op de daarvoor bestemde plaats op de koud-wateraansluiting rusten (afbeelding II., 8.).

III. Muurmontage

De tule moet de aansluitkabel nauw omsluiten. Als deze bij de montage beschadigd worden, moeten de gaten waterdicht worden afgesloten. De netaansluitklem kan boven (X) of onder (Y) gemonteerd worden. De ommanteling van de aansluitkabel moet minstens 40 mm in het apparaat naar binnen steken. De afstand tot de muur is variabel. Zo kunnen oneffenheden van de muur gecompenseerd worden. Bij een wandafstand van 8-16 mm de afstandhouder gebruiken en het verlengstuk monteren (afbeelding III., 3.-5.). Het apparaat moet van de muur worden gemonteerd. Bevestig het indien nodig op de onderste stelschroeven (afbeelding III., 6.).

IV. Wateraansluiting

Het water aansluiten, vervolgens de koudwaterleiding openen. Het apparaat moet worden ontlucht. Daartoe de warmwaterkraan volledig openen en het apparaat gedurende 1 minuut spoelen.

v. Elektrische aansluiting en montage

Alleen bij apparaten met vermogenschakeling: Voorafgaande aan het aansluiten van de draden op de netaansluitklem het vermogen instellen met de vermogensschakelaar: Nominaal vermogen links, gereduceerd vermogen rechts (afbeelding V., 1.) en het ingestelde vermogen op het typeplaatje aangeven. De leidingen op de netaansluitklem vastschroeven.

Veiligheidsbegrenzer inschakelen (afbeelding V., 3.).

Kap monteren, op type of B letten (afbeelding V.,4.-7.).

Installatie-instructie

De installatie van niet-insteekbare apparaten moet worden uitgevoerd door de netbeheerder of door een erkend vakbedrijf, dat u ook graag van dienst is bij het verkrijgen van de toestemming van de netbeheerder voor de installatie van het apparaat.

VI. Ingebruikneming

Het apparaat voldoet aan IEC 61000-3-12.

Eerste ingebruikname

Zekeringen inschakelen. Temperatuur instellen. Startspoeling: Warmwaterkraan helemaal opendraaien en tenminste 1 minuut water tappen. Om veiligheidsredenen begint het apparaat pas daarna met verwarmen.

Tip: start het apparaat vanwege het te lage debiet niet, de perlator, douchekop of iets dergelijks verwijderen en het proces herhalen.

Leg de gebruiker uit hoe hij/zij het apparaat moet bedienen.

VII. Extra informatie

Bereikt het apparaat vanwege de lage waterdruk in uw huis niet voldoende doorstroming, verwijder dan de doorstroombegrenzer (afbeelding VII., 1.-3.). Voorrangschakeling voor de combinatie met elektrische verwarmingsapparaten met warmteopslag:

Voor het gebruik met voorrangschakeling is een speciaal lastafwerp relais BZ 45L21 (speciale toebehoren) vereist. Andere, reeds aanwezige lastafwerp relais, met uitzondering van elektronische lastafwerp relais, kunnen tot storingen leiden (afbeelding VII., Aansluitschema).

Bij gebruik met het lastafwerp relais moet de regelings-elektronica gecodeerd worden. Het codeeruitsteeksel op de elektronica verwijderen (afbeelding VII., 4.).

Technische gegevens

		-	DE18307M	DE21307M	DE24307M	DE27307M
Nominal vermogen	[kW] 18 21 24 27
Nominale spanning	[V] 400 400 400 400
Zekering [A] 32 32 40 40
Minimale leidingdiameter *	[mm²]		4	4	6	6
Warmwaterhoeveelheid bij nominal vermogen bij temperatuurverhog van 12 °C maar 38 °C (zonder doorstromingshoeveelheids -begrenzer) 12 °C maar 38 °C (met doorstromingshoeveelheids -begrenzer) 12 °C maar 60 °C	[I/min]	9,8	11,6	13	14,6	9,3
	[I/min]	6,5	7,6	8,7	7,1	7,9
	[I/min]	5,3	6,2	7,1	7,1	7,9
Inschakelhoeveelheid	[I/min] 2,5 2,5 2,5 2,5
Inschakelstroomdruk **	[MPa (bar)]		0,009 (0,09)	0,009 (0,09)	0,009 (0,09)	0,009 (0,09)
Toepassingsbereik in water Specifieke elektrischeweerstand bij 15 °C	[Ωcm]		≥ 1300	≥ 1300	≥ 1300	≥ 1300
Nominale druk	[MPa (bar)]		1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Maximaal toegestane toeovertemperatuur	[°C]		20 20 20 20
Maximale netimpedantie op aansluitplaats	[Ω]		0,104	0,104	0,104	0,104
Energie-efficientieklasse			A	A	A	A
Capaciteitsprofil			S	S	S	S
Jaarliks energieverbruik	[kWh]		478 479 479	479	479
Dagelijks stroomverbruik	[kWh]		2,199	2,203	2,204	2,207
Geluidsniveau	[dB]		15 15 15 15
Warmwaterbereiding-energie-efficientre	[%]		38,6	38,5	38,5	38,5

		DE1113407M -	DE1518407M -	- DE4061821M	DE2124407M -	DE2427407M DE4062427M
Nominaal vermogen	[kW]	11/13	15/18	18/21	21/24	24/27
Nominale spanning	[V]	400 400 400	400 400
Zekering [A]		16/25	25/32	32	32/40	40
Minimale leidingdiameter *	\( \left\lbrack {\mathrm{{mm}}}^{2}\right\rbrack \)	1,5/2,5	2,5/4	4	4/6	6
Warmwaterhoeveelheid bij nominaal vermogen bij temperatuurverhoging van 12 °C maar 38 °C (zonder doorstromingshoeveelheids - begrenzer) 12 °C maar 38 °C (met doorstromingshoeveelheids - begrenzer) 12 °C maar 60 °C	[ll/min] [ll/min] [ll/min] [ll/min]	6,0/7,1 5 3,3/3,8	8,1/9,8 6,5 4,4/5,3	9,8/11,6 7,6 5,3/6,2	11,6/13,0 8,7 6,2/7,1	13,0/14,6 9,3 7,1/7,9
Inschakelhoeveelheid	[ll/min]	2,5 2,5 2,5	2,5 2,5
Inschakelstroomdruk**	[MPa (bar)]	0,009 (0,09)	0,009 (0,09)	0,009 (0,09)	0,009 (0,09)	0,009 (0,09)
Toepassingsbereik in water Specifieke elektrischeweerstand bij 15 °C	[Ωcm]	\( \geq {1300} \)	\( \geq {1300} \)	\( \geq {1300} \)	\( \geq {1300} \)	\( \geq {1300} \)
Nominale druk	[MPa (bar)]	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Maximaal toegestane toevoertemperatuur	[°C]	20 20 20 20	20
Maximale netimpedantie op aansluitplaats	[Ω]	0,433	0,067/0,104	0,067/0,104	0,067/0,104	0,067/0,104
Energie-efficiëntieklasse		A	A	A	A	A
Capaciteitsprofiel		S	S	S	S	S
Jaarlijks energieverbruik	[kWh]	477 478 479	479 479
Dagelijks stroomverbruik	[kWh]	2,196	2,199	2,203	2,204	2,207
Geluidsniveau	[dB] 15 15 15	15 15
Warmwaterbereiding-energie-efficiëntie	[%]	38,6	38,6	38,5	38,5	38,5

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
