Produkttyp	Multifunktionswerkzeug
Marke	Einhell
Modell	TEMG 300 EQ
Stromversorgung	230-240 V ~ 50 Hz
Leistungsaufnahme	300 W
Leerlaufdrehzahl	11 000 - 20 000 U/min
Oszillationswinkel	3,2°
Schleiffläche	90 x 90 x 90 mm
Gewicht	1,83 kg
Schutzklasse	II (Doppelisolierung)
Schalldruckpegel (LpA)	78 dB(A)
Schallleistungspegel (LwA)	89 dB(A)
Vibrationsemissionswert (ah)	2,277 m/s²
Vibrationsunsicherheit (K)	1,5 m/s²
Hauptfunktionen	Schleifen, Sägen, Schaben
Mitgeliefertes Zubehör	Dreieck-Schleifplatte, Schaber, Tauchsägeblatt für Holz, Bimetall-Sägeblatt, HSS-Sägeblatt, Fugen-Sägeblatt für Fliesen, 6 Schleifblätter, Staubsauger-Adapter, Absaugvorrichtung, Unterlegscheibe
Werkzeugwechselsystem	Schnellspannverschluss ohne Werkzeug
Drehzahlregler	Elektronischer Drehzahlregler
Wartung und Reinigung	Mit einem feuchten Tuch und milder Seife reinigen; keine Lösungsmittel verwenden.
Verschleißteile	Kohlebürsten, Schleifplatte, Schaber, Sägeblätter, Schleifpapier
Garantie	24 Monate (außer Verschleißteile)

Häufig gestellte Fragen - TEMG 300 EQ EINHELL

Wie wechsle ich das Werkzeug am TEMG 300 EQ?

Öffnen Sie den Schnellspannverschluss (5) an der Seite des Geräts. Positionieren Sie das Multifunktionswerkzeug so, dass der Ein-/Ausschalter nach unten zeigt. Setzen Sie das Bearbeitungswerkzeug (z.B. Schaber, Sägeblatt) auf die Werkzeugaufnahme (2) und richten Sie die Stifte an den Aussparungen aus. Die Werkzeugaufnahme ist magnetisch, um das Werkzeug zu halten. Schließen Sie den Verschluss, bis er einrastet. Überprüfen Sie die Befestigung vor dem Gebrauch.

Wie stelle ich die Drehzahl ein?

Drehen Sie den Drehzahlregler (4) auf der Oberseite des Geräts. Im Uhrzeigersinn (+) erhöht die Geschwindigkeit, gegen den Uhrzeigersinn (-) verringert sie. Der Drehzahlbereich beträgt 11.000 bis 20.000 U/min.

Welche Art von Schleifpapier soll ich zum Schleifen verwenden?

Verwenden Sie selbstklebende Schleifblätter (Klett) passend zur Dreieckschleifplatte. Achten Sie darauf, dass die Absauglöcher des Papiers mit denen der Platte übereinstimmen. Es sind verschiedene Körnungen erhältlich, je nach Material und gewünschtem Ergebnis (Holz, Farbe, Lack usw.).

Kann ich das Gerät zum Sägen von Metall verwenden?

Ja, mit den geeigneten Sägeblättern. Das bimëtallische Tauchsägeblatt ist für Holz und Weichmetalle ausgelegt. Für härteres Metall verwenden Sie das HSS-Segmentsägeblatt. Beachten Sie die Sicherheitshinweise und tragen Sie stets Schutzausrüstung.

Wie schließe ich einen Staubsauger an das Werkzeug an?

Montieren Sie zuerst die Absaugvorrichtung (6a) wie in der Anleitung beschrieben auf die Werkzeugaufnahme. Befestigen Sie sie mit dem Clip (6b) in den Lüftungsschlitzen. Setzen Sie dann den Staubsauger-Adapter (3) auf die Vorrichtung, richten Sie den Pfeil an der Kerbe aus und drehen Sie ihn gegen den Uhrzeigersinn, um ihn zu verriegeln. Schließen Sie Ihren Staubsauger an den Adapter an.

Welche Sicherheitsvorkehrungen sind wesentlich?

Tragen Sie stets einen Gehörschutz (Kopfhörer), da der Schallpegel bis zu 89 dB(A) erreichen kann. Tragen Sie eine Staubschutzmaske, um das Einatmen schädlicher Partikel zu vermeiden. Verwenden Sie Schutzhandschuhe. Arbeiten Sie niemals an Materialien, die Asbest enthalten. Ziehen Sie immer den Netzstecker, bevor Sie ein Werkzeug wechseln oder das Gerät reinigen.

Wie pflege ich das Gerät nach dem Gebrauch?

Ziehen Sie den Stecker. Reinigen Sie das Gerät mit einem leicht feuchten Tuch und etwas milder Seife. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Blasen Sie die Lüftungsschlitze mit Druckluft bei niedrigem Druck aus, um Staub zu entfernen. Lagern Sie das Gerät an einem trockenen, frostfreien Ort bei 5 bis 30 °C.

Wann müssen die Kohlebürsten ausgetauscht werden?

Wenn Sie übermäßige Funkenbildung am Motor bemerken, sind die Kohlebürsten wahrscheinlich abgenutzt. Lassen Sie sie nur von einem qualifizierten Elektriker überprüfen und austauschen. Versuchen Sie nicht, sie selbst zu wechseln.

Welche Materialien darf ich mit diesem Werkzeug nicht bearbeiten?

Verwenden Sie das Gerät niemals an asbesthaltigen Materialien. Vermeiden Sie auch die Bearbeitung zu harter oder abrasiver Materialien, die das Werkzeug beschädigen oder giftigen Staub erzeugen könnten. Beachten Sie die Hinweise in der Anleitung für Holz, Kunststoff, Weichmetall, Fliesen und Putz.

Wie gehe ich beim Tauchsägen vor?

Das Tauchsägen ist nur für weiche Materialien wie Holz oder Gipskarton geeignet. Montieren Sie das geeignete Tauchsägeblatt. Schalten Sie das Gerät ein, positionieren Sie das Sägeblatt an der gewünschten Stelle und neigen Sie das Werkzeug vorsichtig, um das Blatt in das Material zu versenken. Üben Sie keinen übermäßigen Druck aus. Halten Sie eine geeignete Drehzahl ein.

BEDIENUNGSANLEITUNG TEMG 300 EQ EINHELL

D Originalbetriebsanleitung Multifunktionswerkzeug

Art.-Nr.: 44.651.50 I.-Nr.: 11016

-2-

1

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

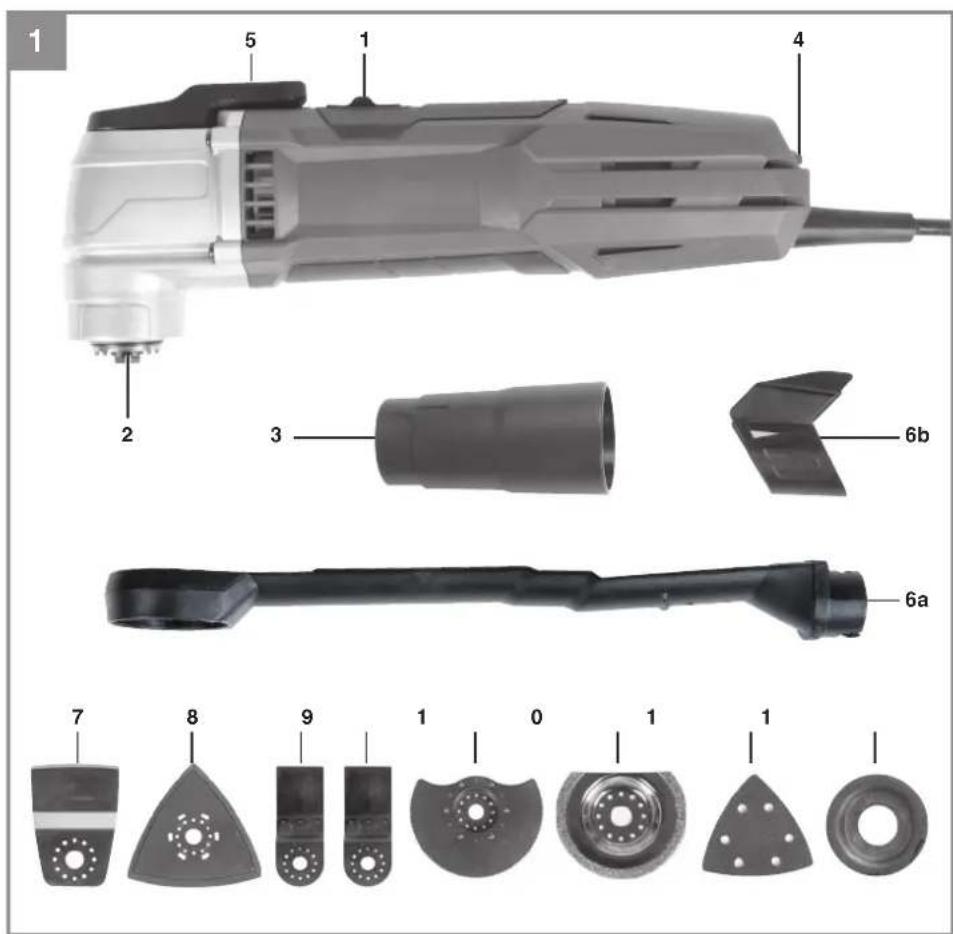

2.1 Gerätebeschreibung (Bild 1)

1. Ein-/Ausschalter
2. Werkzeugaufnahme
3. Staubabsaugadapter
4. Drehzahl-Regler
5. Schnellspannverschluss zum Werkzeugwechsel
   6a. Staubabsaugvorrichtung
   6b. Befestigungslip
6. Schaber
7. Dreieck-Schleifplatte
8. Tauchsägeblatt für Holz
9. Bi-Metall Tauchsageblatt
10. Segmentsägeblatt (HSS)
11. Segmentsägeblatt für Fliesenfugen
12. Schleifpapier
13. Scheibe

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Uberprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Multifunktionswerkzeug
Dreieck-Schleifplatte
Schaber
Tauchsägeblatt für Holz
Bi-Metall Tauchsageblatt
Segmentsägeblatt (HSS)
Segmentsägeblatt für Fliesen
6xSchleifpapier
Staubabsaugadapter
Staubabsaugvorrichtung
Scheibe
Originalbetriebsanleitung
- Sicherheitshinweise

D

3. Bestimmungsgemäß Verwendung

Die Maschine ist zum Schleifen von Holz, Eisen, Kunststoff und ähnlichen Werkstoffen unter Verwendung des entspruchenden Schleifpapiers bestimmt. Außerdem ist die Maschine bestimmt zum Sagen von Holz, Kunststoff en und ähnlichen Werkstoffen, sowie zum Abschaben von gekleben Teppichboden, Spachtelmasse-Rückständen, alten Lackierungen und ähnlichen Anwendungen.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230-240 V ~ 50 Hz
Leistungsaufnahme: 300W
Leerlauf-Drehzahl: 11.000-20.000 min-1
Schleiffläche: 90 x 90 x 90 mm
Oszillationswinkel: 3,2°
Schutzklasse: II/回
Gewicht: 1,83 kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel LpA 78dB(A)
Unsicherheit KpA 3dB
Schalleistungspegel LwA .89 dB(A)
Unsicherheit KwA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Handgriff

Schwingungsemissionswert a_n = 2,277m / s^2 Unsicherheit K = 1,5m / s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektronerkzeug verwendet wird, andern und in Ausnahmefallen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschäftsmäß bedienden, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

D

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warning!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

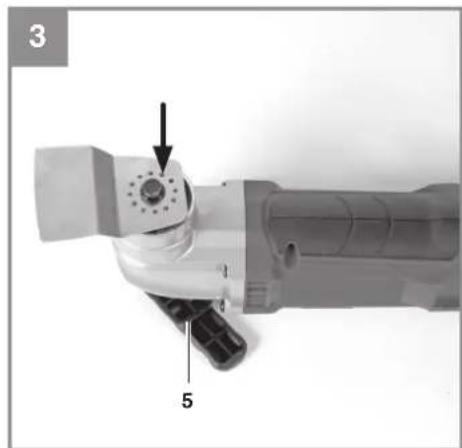

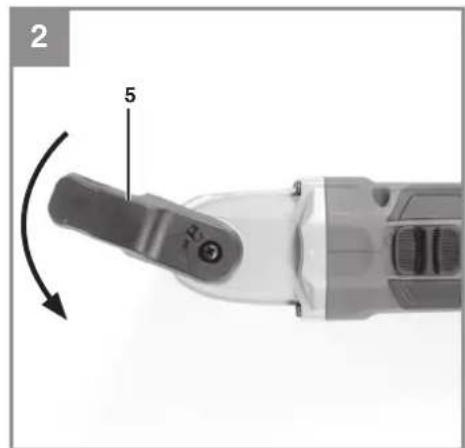

5.1 Einsatzwerkzeuge montieren (Bild 1/2/3)

• Offnen Sie den Schnellspannverschluss zum Werkzeugwechsel (5) wie in Abbildung 2 gezeigt.
• Für ein sicheres Montieren der Einsatzwerkzeuge sollen den Sie das Multifunktionswerkzeug so aufsetzen, dass der Ein-/Ausschalter (1) nach unter und die Werkzeugaufnahme (2) nach oben zeigt.
• Setzen Sie das Einsatzwerkzeug (z.B. Schaber) so auf die Werkzeugaufnahme (2), dass die Stüfte der Werkzeugaufnahme in die Aussparrungen der Einsatzwerkzeuge passen. Die Werkzeugaufnahme (2) ist magnetisch, um das Einsatzwerkzeug während des Spannvorgangs zu fixieren.
  Schlieben Sie den Schnellspannverschluss zum Werkzeugwechsel (5) wieder. Achten Sie darauf, dass die Stifte der Aufnahme (2) bereits in der Aussparung des Einsatzwerkzeuges bleiben.

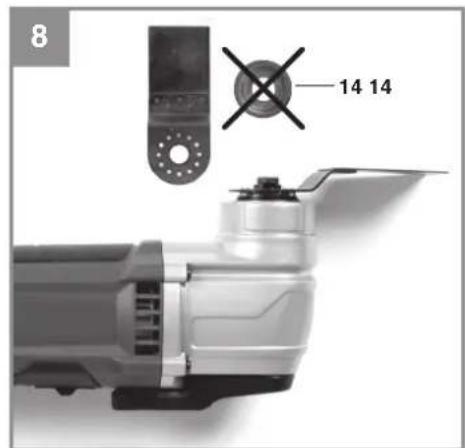

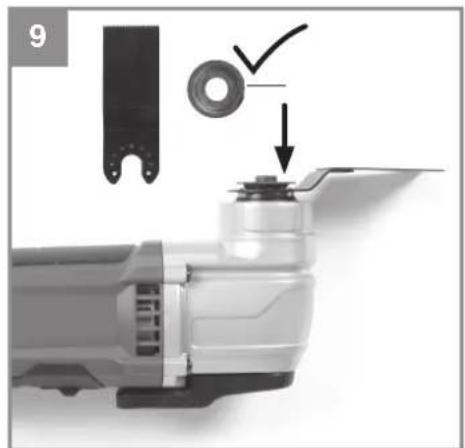

• Im Lieferumfang ist eine Scheibe (14) zur sicheren Fixierung von Einsatzwerkzeugen mit Aussparung enthalten.itte beachten Sie die richtige Verwendung (Wolbung zeigt zum Werkzeug hin) der Scheibe (14) bei Einsatzwerkzeugen mit Aussparung wie in Abbildung 8 und 9 gezeigt.

Prufen Sie das Einsatzwerkzeug auf festen Sitz!

5.2 Dreieck-Schleifplatte

Mit der Drieck-Schleifplatte kann die Maschine als Drieckschleifer verwendet werden.

5.2.1 Schleifpapierbefestigung

Problemloser Wechsel mittels Klettverschluss. Achten Sie auf Übereinstimmung der Absauglöcher am Schleifpapier und Schleifplatte.

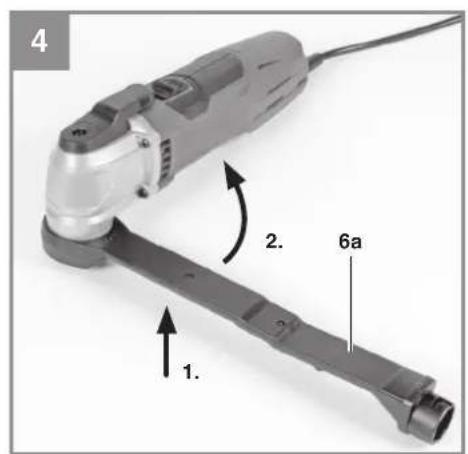

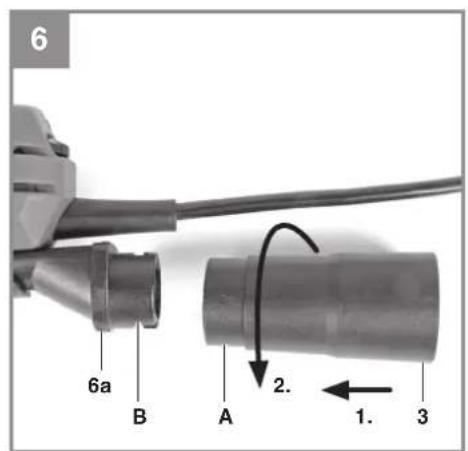

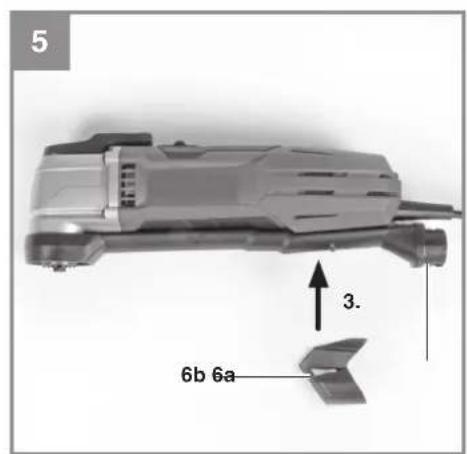

5.3 Staubabsaugung montieren (Bild 4/5/6)

Die Staubabsaugung verhinderigt groBere Verschmutzung, hohe Staubbelastung in der Atemluft und erleichtert die Entsorgung.

• Offnen Sie den Schnellspannverschluss zum

Werkzeugwechsel und bringen Sie das Gerät in eine sichere Lage wie in 5.1 beschrieben.

• Setzen Sie die Staubabsaugvorrichtung (6a) so auf die Werkzeugaufnahme (2), wie in Bild 4 gezeigt.
• Befestigen Sie die Staubabsaugvorrichtung (6a) mit dem Befestigungslip (6b) durch das Einrasten in den Luftschlitten des Gerätes wie im (Bild 5) gezeigt.
  SchlieBen Sie den Absaugadapter (3) an die Staubabsaugvorrichtung (6a) an. Achten Sie daraufauf, dass der Pfeil (A) des Absaugadap- ters (3) mit der Aussparung (B) an der Staubabsaugvorrichtung (6a) ubereinstimmt (siehe Bild 6). Drehen Sie den Absaugadapter (3) gegen den Urzeigersinn, bis er einrastet.
  Schlieben Sie eine Absauganlage oder einen Staubsauger an ihr Gerät an. Sie erreichen damit eine optimale Absaugung von Stäuben und Spanen vom Werkstück.

Die Vorteile: Sie schonen sowohl das Gerät, als auch ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt außer dem sauber und sicher.

6. Bedienung

6.1 Ein-/Ausschalten

Zum Einsatz des Gerätes muss der Schalter (1) nach vorne geschoben werden.

Zum Ausschalten des Gerätes muss der Schalter (1) nach hinten geschoben werden.

6.2 Arbeitschinweise

Geräteinschalten.
Vom Körper weg arbeiten.
Hände niemals vor den unmittelbaren Arbeitsbereich führen.
Nur einwandfreie und unbeschädigte Einsatzwerkzeuge verwenden.

Einsatzwerkzeuge:

Sagen:

Arbeitshinweise: Achten Sie beim Sagen auf Fremdkörper im Material und entfern den Sie thise ggf.. Im Tauchsageverfahren durren nur weiche Materialien wie Holz oder Gipskartonplatten bearerbeitet werden.

Schleifen: Flächenschleifen an Rändern, in Ecken oder schwer zugänglichen Bereichen. Je

D

nach Schleifblatt zum Schleifen von Holz, Farbe, Lack, usw.

Arbeitshinweise:

Das Gerät ist besonder leistungsfähig beim Schleifen von schwer zugänglichen Ecken und Kanten. Zum Schleifen von Profi len und Hohlkehen kann auch allein mit der Spitze oder einer Kante der Schleifplatte garbeitet werden. Entsprechend dem zu bearbeiten Material und dem gewünschten Abtrag der Oberfläche sind unterscheidliche Schleifpapiere verfügbar. Die Abtragleistung wird im wesentlichen durch die Wahl des Schleifblattes und dosiertes Andrücken des Schleiftellers bestimmt.

Schaben: Abschaben von alten Lackierungen oder Klebstoff en.

Arbeitshinweise:

Das Einsatzwerkzeug an die abzutragende Stelle heranfuhren. Mit flachem Anstellwinkel und geringem Anpressdruck beginnen. Bei zu hohem Anpressdruck kann der Untergrund (z.B. Holz, Putz) beschadigt werden.

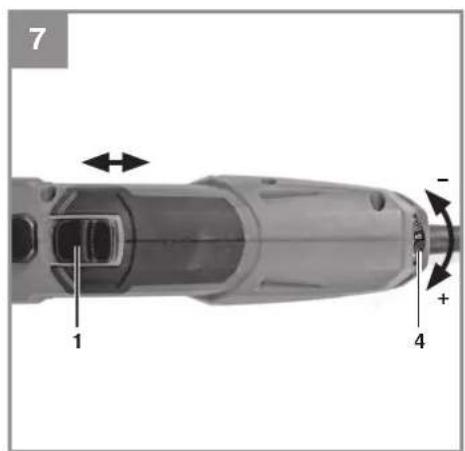

6.3 Drehzahl-Regler (Bild 7)

Durch Drehen des Drehzahlreglers (4) können Sie die Drehzahl vorwahlen.

Plus-Richtung:

höhere

niedrigere

Drehzahl

Drehzah

Konstantelektronik:

Das Gerät ist mit einer Konstantelektronik ausgestattet. Diese hält die eingestellte Drehzahl unter Last konstant.

7. Austausch der Netzanschlussleitu

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Drucklauf bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung setzen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehor von

kwb!www.kwb.eu [e-mail]

D

9. Entsorgung und Wiederverwertung

Das Gerät befönt sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführ werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getreten gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beispiel
Verschleibsteile* Kohlebürsten, Dreieck-Schleifplatte	Schaber, HSS-Sägeblatt, Diamant-Sägeblatt
Verbrauchsmaterial/Verbrauchsteile*Schleifpapier
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellens Vorort fur Benzingeräte
Defekte Geräte anmelden
- Garantieverlängerungen (nur bei bestimmen Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telephone: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-qmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

Optagen effekt: 300 W

Omdrejningstal, ubelastet: ....11000-20000 min

Sildenafil: 90 x 90 x 90 mm

Oscillationsvinkel 3,2

Kapslingsklasse: II回

Vægt: 1,83 kg

Fare!

Stojog vibration

Stoj- og vibrationstal er beregnet i henhold til EN 60745.

Lydtryksniveau L. 78 dB(A)

Usikkerhed K_DA 3 dB

Lydeff ektniveau L_WA 89 dB(A)

Usikkerhed K_WA 3dB

Brug horevarn.

Beskriv venligst feilfunktionen.

DK/N

Garantibevis

Kære kunde!

7. Byta ut nätkabeln

Fara!

Endast for EU-länder

Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

4. Technische gegevens

Netspanning: 230-240V 50 Hz

Mittausvirhe Kw 3 dB

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Multifunktionswerkzeug TE-MG 300 EQ (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
2014/53/EC
2014/68/EU
□90/396/EC_2009/142/EC
89/686/EC_96/58/EC
2011/65/EU

2006/42/EC

Annex IV

Notified Body:

Landau/Isar, den 19.01.2016

N.V.F.E.O. Lang

Yang/Product-ManagementWeichselgartner/General-Manager

First CE:16

Art.-No.: 44.651.50 I-No.: 11016
