BEDIENUNGSANLEITUNG SHZ 100 LCD STIEBEL ELTRON

BEDIENUNG UND INSTALLATION OPERATION AND INSTALLATION UTILISATION ET INSTALLATION BEDIENING EN INSTALLATIE

Einkreis-/Zweikreis-Warmwasser-Wandspeicher | Single/dual circuit wall mounted water heater | Chauffe-eau mural ECS simple puissance/puissance double | Eénkring-/tweekring-warmwater-wandboiler

1. Allgemeine Hinweise 3

1.1 Sicherheitshinweise 3

1.2 Andere Markierungen in dieser Dokumentation ____ 4

1.3 Maßeinheiten 4

1. Sicherheit 4

2.1 Bestimmungsgemäße Verwendung ____ 4

2.2 Sicherheitshinweise 4

2.3 Prüfzeichen 4

1. Gerätebeschreibung 5

2. Einstellungen 6

4.1 Bedienelemente und Standardanzeige 6

4.2 Energiespareinstellungen in der Standardanzeige ____ 6

4.3 Weitere mögliche Symbole in der Standardanzeige ____ 8

4.4 Standardeinstellungen 8

4.5 Menüeinstellungen 9

4.6 Menübegrenzung ein-/ausschalten und einstellen _10

1. Reinigung, Pflege und Wartung 10

2. Störungsbehebung 10

3. Produktregistrierung 11

INSTALLATION

1. Sicherheit 11

8.1 Allgemeine Sicherheitshinweise 11

8.2 Vorschriften, Normen und Bestimmungen 11

8.3 Wasserinstallation 11

1. Gerätebeschreibung 11

9.1 Lieferumfang 11

9.2 Zubehör 12

1. Vorbereitungen 12

10.1 Montageort 12

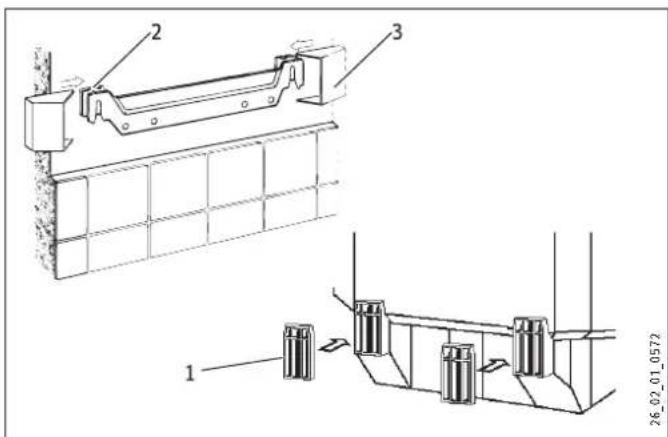

10.2 Aufhängeleiste 12

10.3 Elektrische Anschlussleitung 12

1. Montage 12

11.1 Wasseranschluss 12

11.2 Montage des Gerätes 12

11.3 Elektrischer Anschluss 13

11.4 Abschluss der Montage 13

1. Inbetriebnahme 14

12.1 Erstinbetriebnahme 14

12.2 Wiederinbetriebnahme 14

1. Einstellungen 14

13.1 Gewerblichen Modus einschalten 14

13.2 Rückwärtssteuerung einschalten 14

1. Außerbetriebnahme 14

2. Störungsbehebung 15

3. Wartung 16

16.1 Sicherheitsgruppe 16

16.2 Gerät entleeren 16

16.3 Entkalken 16

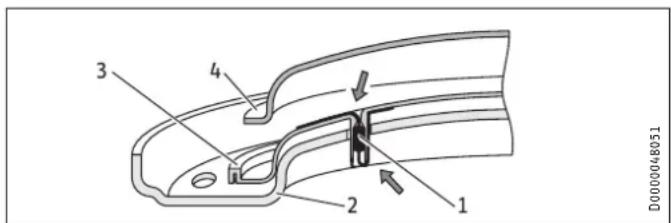

16.4 Korrosionsschutz-Widerstand 16

1. Technische Daten 17

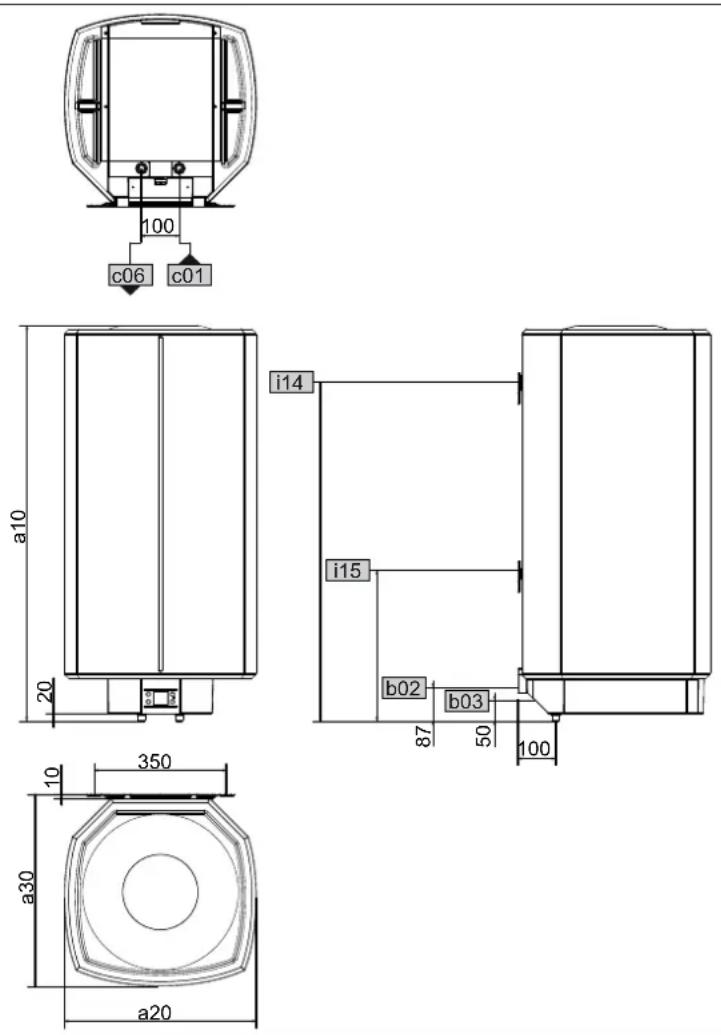

17.1 Maße und Anschlüsse 17

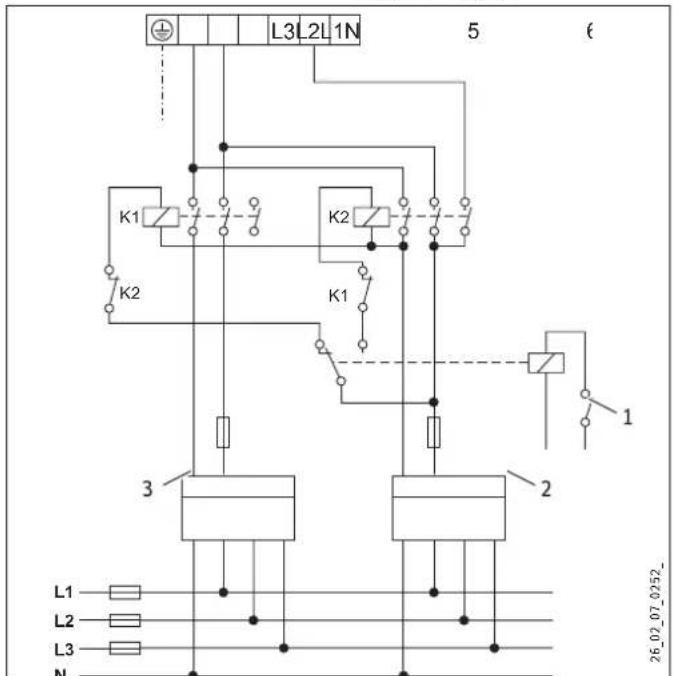

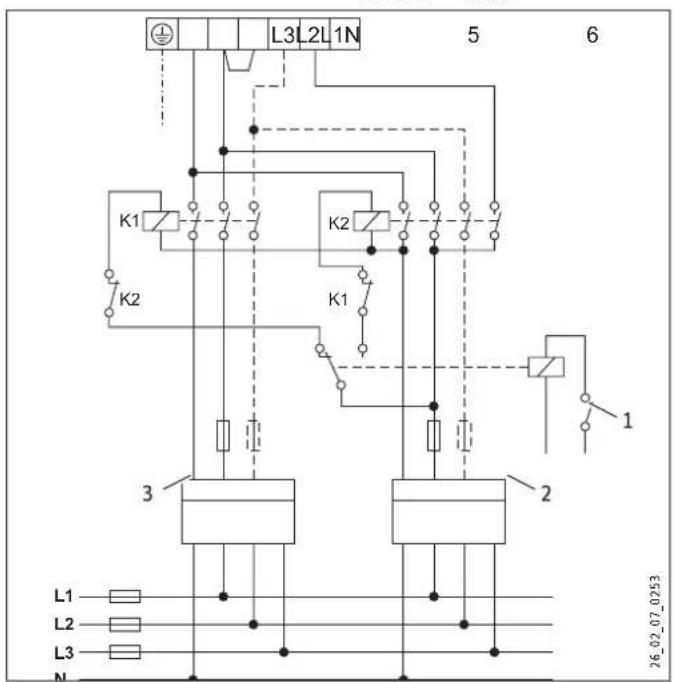

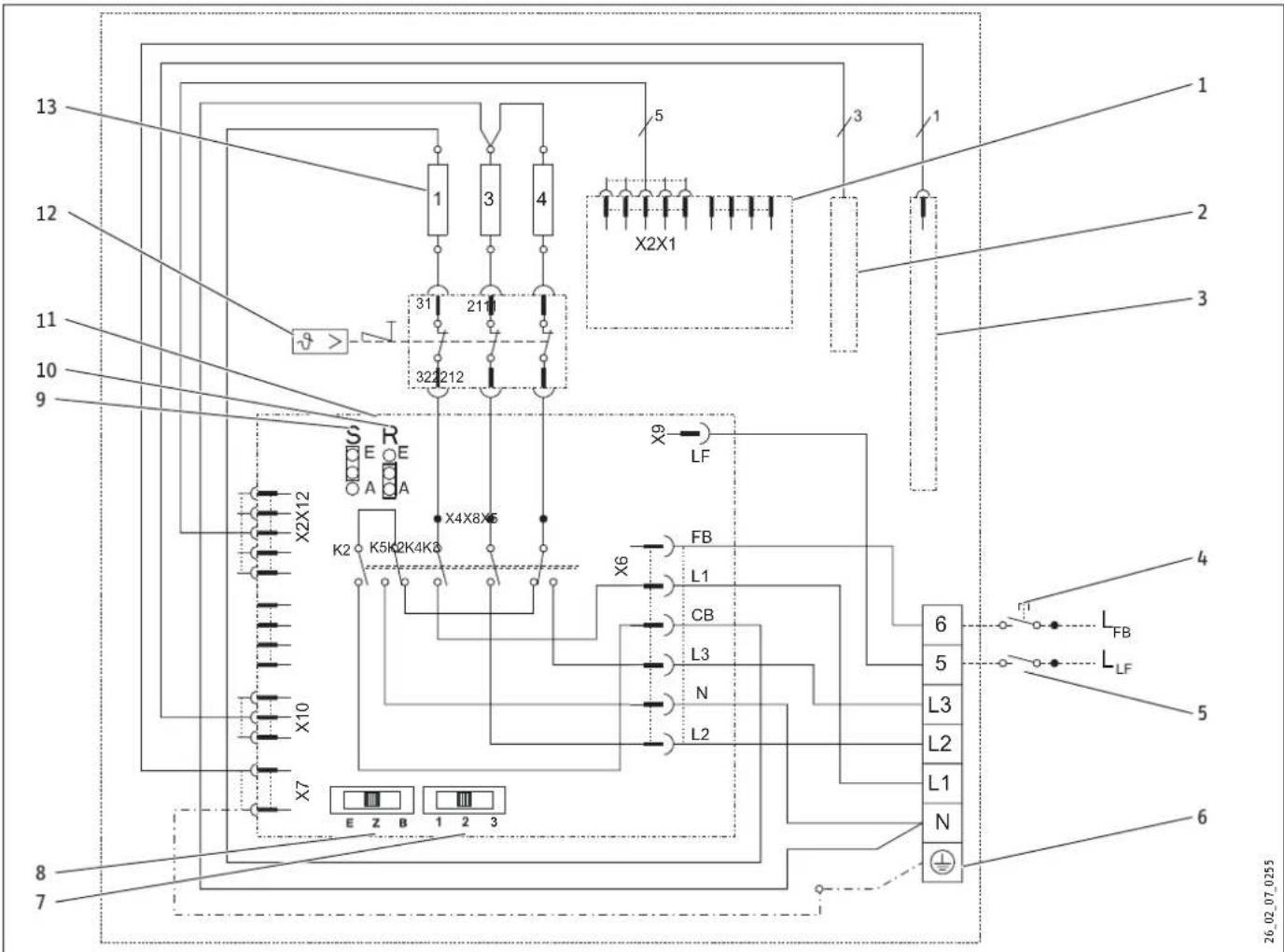

17.2 Elektroschaltpläne und Anschlüsse 18

17.3 Aufheizdiagramme 22

17.4 Störfallbedingungen 22

17.5 Angaben zum Energieverbrauch 23

17.6 Datentabelle 23

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

PRODUKT REGISTRIEREN

Schnelle Hilfe im Servicefall

Einfach den QR-Code scannen oder www.stiebel-eltron.com/registration

BESONDERE HINWEISE

• Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder im Alter von 3 bis 8 Jahren dürfen nur die am Gerät angeschlossene Armatur bedienen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Der Anschluss an das Stromnetz ist nur als fester Anschluss erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
• Befestigen Sie das Gerät wie in Kapitel „Installation / Vorbereitungen“ beschrieben.
• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle“).
• Installieren Sie eine Fehlerstrom-Schutzeinrichtung (RCD).

Geschlossene Betriebsweise:

• Das Gerät steht unter Druck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.
• Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.
• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.
• Installieren Sie ein baumustergeprüftes Sicherheitsventil im Kaltwasser-Zulauf. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druckminderventil benötigen.

• Dimensionieren Sie die Abflussleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.

• Montieren Sie die Ablaufleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.

• Der Ablaufanschluss des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und die Fachkraft.

Das Kapitel „Installation“ richtet sich an die Fachkraft.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch. Bewahren Sie sie auf. Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol	Art der Gefahr
	Verletzung
	Stromschlag
	Verbrennung(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung

Sachschaden

(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung

▶ Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Trinkwasser und kann in Abhängigkeit von der Betriebsart ein oder mehrere Entnahmestellen versorgen.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör. Bei Änderungen oder Umbauten am Gerät erlischt jede Gewährleistung.

2.2 Sicherheitshinweise

WARNUNG Verbrennung

Die Armatur oder die Sicherheitsgruppe kann während des Betriebs eine Temperatur von über 60 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder im Alter von 3 bis 8 Jahren dürfen nur die am Gerät angeschlossene Armatur bedienen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Halten Sie das Gerät sowie die Wasserleitungen und Sicherheitsventile frostfrei. Wenn Sie das Gerät von der Spannungsversorgung trennen, ist es nicht gegen Frost und Korrosion geschützt.

- Unterbrechen Sie nicht die Spannungsversorgung des Gerätes.

Hinweis

Geschlossene Betriebsweise: Das Gerät steht unter Druck! Während des Aufheizens tropft das Ausdehnungswasser aus dem Sicherheitsventil. Tropft nach Beendigung des Aufheizens Wasser, informieren Sie eine Fachkraft.

Hinweis

Offene Betriebsweise: Bei jedem Aufheizvorgang tropft Ausdehnungswasser aus dem Auslauf.

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Das Gerät erwärmt elektrisch Trinkwasser mit der angeschlossenen Heizleistung oder Schnellaufheizung. Die elektronische Regelung erleichtert eine energiesparende Einstellung. In Abhängigkeit von der Stromversorgung und Ihrem Entnahmeverhalten erfolgt ein automatisches Aufheizen bis zur eingestellten Temperatur. Die Standardanzeige informiert Sie über die verfügbare Mischwassermenge, den Status des Aufheizens und den ECO-Modus. Zusätzlich werden mögliche Fehler und Verkalkung des Heizflansches angezeigt.

Der Stahl-Innenbehälter ist mit Spezial-Direktemail und mit einer Fremdstromanode ausgerüstet. Die Anode ist bei eingeschalteter Netzspannung ein aktiver Schutz des Innenbehälters vor Korrosion.

Das Gerät ist bei anliegender Netzspannung in allen Betriebsarten vor Frost geschützt. Das Gerät schaltet rechtzeitig ein und wieder aus, wenn das Wasser ausreichend aufgeheizt ist. Die Wasserleitungen und die Sicherheitsgruppe werden durch das Gerät nicht vor Frost geschützt.

Sie können das Gerät im Einkreis-, Zweikreis- oder Boiler-Betrieb nutzen.

Einkreis-Betrieb

In dieser Betriebsart heizt das Gerät bei jeder Solltemperatureinstellung automatisch mit der angeschlossenen Heizleistung auf.

Zweikreis-Betrieb

Das Gerät heizt bei jeder Solltemperatureinstellung während der Niedertarifzeit (Freigabezeiten der Energieversorgungsunternehmen) den Wasserinhalt automatisch mit der angeschlossenen Heizleistung auf. Zusätzlich können Sie die Schnellaufheizung einschalten.

Boiler-Betrieb

Das Gerät heizt, nachdem Sie die Taste Schnellaufheizung gedrückt haben. Nachdem die eingestellte Temperatur erreicht ist, schaltet das Gerät ab und nicht wieder ein.

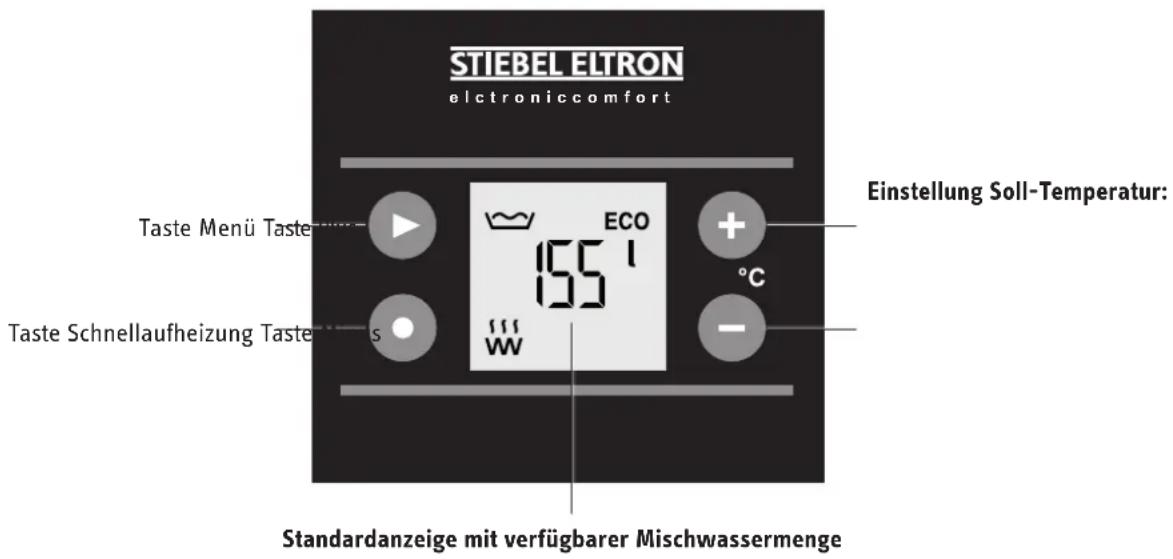

STIEBEL ELTRON elctroniccomfort ECAO 155°C Taste Menu Taste ECO + °C Taste Schnellaufheizung Taste s W Standardanzeige mit verfügbarer Mischwassermenge Einstellung Soll-Temperatur:

4. Einstellungen

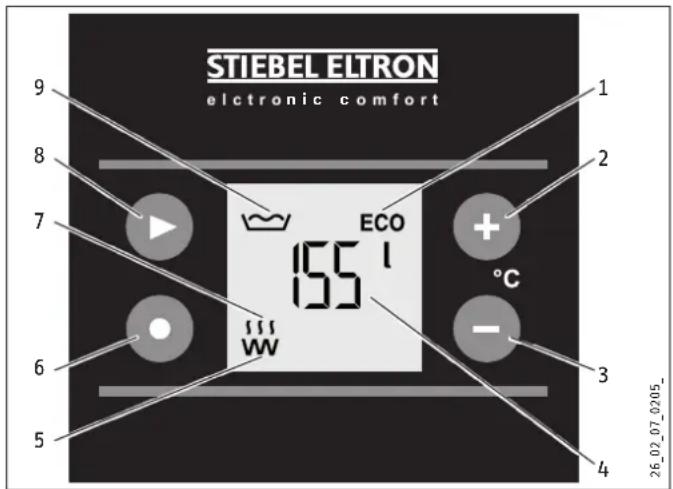

4.1 Bedienelemente und Standardanzeige

STIEBEL ELTRON electronic comfort 1 2 ECO + °C 155 155 W - 3 4 5 6 7 8 9

1 Symbol ECO-Modus
2 Taste Plus
3 Taste Minus
4 Anzeige Mischwassermenge in I
5 Symbol Heizkörper
6 Taste Schnellaufheizung (im Zweikreis- oder Boiler-Betrieb)
7 Symbol Aufheizen
8 Taste Menü
9 Symbol Mischwassermenge

4.1.1 Anzeige Mischwassermenge

Hinweis

Wenn Sie die Soll-Temperatur auf weniger als 40 °C eingestellt haben, wird nicht die Mischwassermenge, sondern die eingestellte Soll-Temperatur angezeigt.

Angezeigt wird die aktuell verfügbare Mischwassermenge von 40 °C bei 15 °C Kaltwasser-Temperatur.

Wenn aktuell weniger als 10 | Mischwasser verfügbare sind, wird „< 10 l“ angezeigt.

Warmwasserbedarf für Mischwassermenge von 40 °C

Baden 120-150 I
Duschen 30-50 I
Hände waschen 2-5 I

Die erreichbare Mischwassermenge ist von der Speichergröße und der eingestellten Soll-Temperatur abhängig.

4.1.2 Symbol Aufheizen

Das Symbol erscheint, wenn das Gerät Wasser aufheizt.

4.2 Energiespareinstellungen in der Standardanzeige

4.2.1 Symbol ECO-Modus

ECO Comfort (Werkseinstellung)

Diese Energiesparfunktion bietet Ihnen immer die maximale Menge Warmwasser und somit höchsten Komfort.

Symbol ECO erscheint.

In der Energiesparfunktion ECO Comfort wird die Soll-Temperatur automatisch auf 60 °C verringert, falls eine höhere Soll-Temperatur eingestellt ist:

• 1 Woche nach Inbetriebnahme (Werkseinstellung: 85 °C)
• 1 Woche nach Einstellung Soll-Temperatur höher als 65 °C

Sie können diesen Modus sofort nach Inbetriebnahme einschalten, indem Sie die Soll-Temperatur auf 60 °C oder niedriger einstellen (siehe Kapitel „Standardeinstellungen / Soll-Temperatur einstellen“).

ECO Plus (bei Einkreis-Betrieb)

Diese Energiesparfunktion bietet Ihnen ein Plus an Energie-Einsparung, da erst nach größerer Warmwasserentnahme nachgeheizt wird.

Symbol ECO blinkend

Die Soll-Temperatur wird sofort automatisch auf 60 °C gestellt.

Im Modus ECO Plus heizt das Gerät automatisch bis zur Soll-Temperatur auf, nachdem Sie ca. 40 % des Speicherinhalts entnommen haben.

Sie können diesen Modus im Menü wählen (siehe Kapitel „Menüeinstellungen / ECO-Modus anzeigen und einstellen“).

Hinweis

Wenn Sie im Modus ECO Plus die Soll-Temperatur verändern, schaltet das Gerät automatisch in den Modus ECO Comfort.

ECO Dynamik (bei Einkreis-Betrieb)

Diese Energiesparfunktion bietet Ihnen die Möglichkeit, durch automatische dynamische Anpassung an Ihr Entnahmeverhalten maximale Energieeffizienz zu erzielen.

Der Modus ECO Dynamik ist optimal, wenn Sie abhängig vom jeweiligen Wochentag immer zur selben Tageszeit vergleichbare Mengen warmes Wasser benötigen.

Symbol ECO blinkend

Die Soll-Temperatur wird sofort automatisch auf 60 °C gestellt.

Nachdem Sie den Modus ECO Dynamik gewählt haben, wertet das Gerät eine Woche lang Ihre Entnahmezeiten und -mengen aus. In dieser Zeit arbeitet das Gerät zunächst im Modus ECO Comfort.

Nach der Auswertung wird abhängig von Wochentag und Tageszeit die berechnete Mischwassermenge bereitgestellt. Dabei kann eine Entnahme von maximal 60 % des Speicherinhaltes erfolgen, bevor das Gerät wieder nachheizt. Ist die aktuell verfügbare Mischwassermenge für die erwartete Entnahme nicht ausreichend, wird rechtzeitig der komplette Speicherinhalt auf 60 °C erwärmt.

Falls sich die Entnahmezeiten und -mengen ändern, wertet das Gerät die Veränderungen aus und passt die bereitgestellte Mischwassermenge ggf. an.

Sie können diesen Modus im Menü wählen (siehe Kapitel „Menüeinstellungen / ECO-Modus anzeigen und einstellen“).

Hinweis

Wenn Sie im Modus ECO Dynamik die Soll-Temperatur verändern, schaltet das Gerät automatisch in den Modus ECO Comfort.

4.2.2 Gewerblicher Modus

Eine Fachkraft kann das Gerät für gewerbliche Anwendungen z. B. in Praxen oder Metzgereien umschalten (siehe Kapitel „Installation / Einstellungen“). Die Soll-Temperatur wird dann manuell eingestellt. Die Menüeinstellung ECO-Modus ist im gewerblichen Modus nicht möglich.

4.2.3 Angepasste Nutzung von Niedertarifzeiten (Rückwärtssteuerung bei Zweikreis-Betrieb)

Diese Funktion ist bei Werkseinstellung nicht aktiv. Eine Fachkraft kann die Rückwärtssteuerung des Gerätes einschalten (siehe Kapitel „Installation / Einstellungen“).

D. h., dass das Gerät 7 Tage die Freigabezeiten Ihres Energieversorgungsunternehmens auswertet, um die Niedertarifzeiten optimal auszunutzen.

Während der Auswertung heizt das Gerät den Speicherinhalt bereits zu Beginn der Niedertarifzeit auf, falls die Soll-Temperatur unterschritten ist.

Ziel ist es, das Aufheizen zeitlich so zu starten, dass Ihnen erst am Ende der Niedertarifzeit der komplett auf Soll-Temperatur erwärmte Speicherinhalt zur Verfügung steht. Dadurch ist weniger Energie notwendig, um das Wasser auf dieser Temperatur zu halten, d. h. der Bereitschaftsenergie-Verbrauch sinkt.

Zum berechneten Zeitpunkt beginnt das Gerät aufzuheizen.

Symbol Aufheizen erscheint.

Nach Beenden des Aufheizens erlischt das Symbol Aufheizen.

Ist die Soll-Temperatur unterschritten, können Sie bei Bedarf mit der Schnellaufheizung (siehe Kapitel „Standardeinstellungen / Schnellaufheizung“) in der Niedertarifzeit auch vor der automatischen Startzeit das Aufheizen aktivieren.

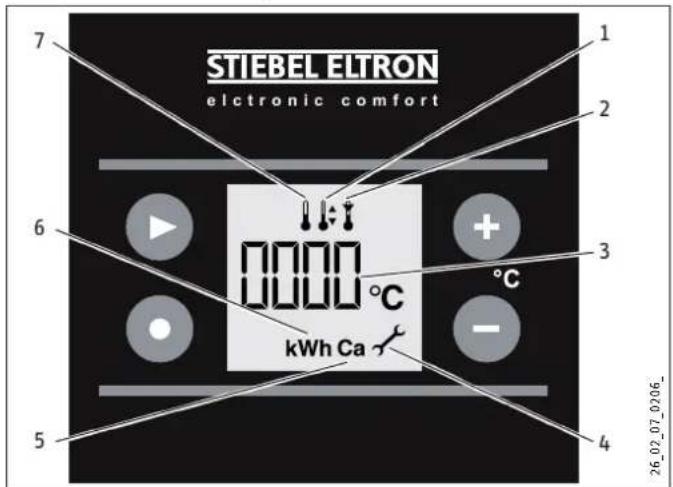

4.3 Weitere mögliche Symbole in der Standardanzeige

STIEBEL ELTRON electronic comfort 0000 °C kWh Ca 1 2 3 4 5 6 7

1 Symbol Soll-Temperatur
2 Symbol Temperaturbegrenzung
3 Wertanzeige zum aktiven Symbol
4 Symbol Service/Fehler
5 Symbol Verkalkung
6 Symbol Energieverbrauch
7 Symbol Auslauftemperatur

4.3.1 Symbol Verkalkung

Hinweis

Beim Erscheinen des Symbols Verkalkung „Ca“ in der Standardanzeige empfehlen wir eine Heizflansch-Entkalkung. Informieren Sie eine Fachkraft.

Beim Erscheinen des Symbols Service/Fehler in der Standardanzeige informieren Sie eine Fachkraft. Falls das Symbol blinkt, wird kein Wasser erhitzt und es ist zwingend erforderlich, eine Fachkraft zu informieren.

4.4 Standardeinstellungen

4.4.1 Schnelleinstellungen mit den Tasten

Diese Einstellungen können Sie direkt mit den Tasten bei Standardanzeige vornehmen.

Hinweis

Das Gerät schaltet nach jeder Bedienung automatisch in die Standardanzeige und speichert den eingestellten Wert.

4.4.2 Soll-Temperatur einstellen

Stellen Sie mit den Tasten Plus und Minus die Soll-Temperatur von 20 bis 85 °C (Werkseinstellung) ein.

Symbol Soll-Temperatur erscheint.

Wenn Sie im Modus ECO Plus oder ECO Dynamik die Soll-Temperatur von 60 °C verändern, wird die Energiesparfunktion automatisch auf ECO Comfort umgeschaltet. Nähere Informationen finden Sie im Kapitel „Energiespareinstellungen in der Standardanzeige“.

4.4.3 Ausschalten

Wenn Sie die Soll-Temperatur mit der Taste Minus auf weniger als 20 °C einstellen, ist nur noch der Frostschutz aktiv.

4.4.4 Schnellaufheizung

Drücken Sie die Taste Schnellaufheizung. Symbol Aufheizen erscheint.

Zweikreis-Betrieb

Sie können die Schnellaufheizung mit der Taste einschalten. Dafür kann auch eine Fernbedienung installiert werden. Wenn die eingestellte Temperatur erreicht ist, schaltet die Schnellaufheizung aus und nicht wieder ein.

Boiler-Betrieb

Sie müssen das Gerät mit der Taste Schnellaufheizung anschalten. Nachdem die eingestellte Temperatur erreicht ist, schaltet das Gerät ab und nicht wieder ein.

4.5 Menüeinstellungen

4.5.1 Allgemeines Prinzip der Menüeinstellungen

Hinweis

Das Gerät schaltet nach jeder Bedienung automatisch in die Standardanzeige und speichert den eingestellten Wert.

Mit der Taste Menü rufen Sie nacheinander alle Informationen und Einstellmöglichkeiten auf. Das entsprechende Symbol erscheint.

4.5.2 Auslauftemperatur anzeigen

Symbol Auslauftemperatur erscheint.

Die aktuelle Auslauftemperatur wird angezeigt.

4.5.3 Soll-Temperatur einstellen

Symbol Soll-Temperatur erscheint.

Stellen Sie mit den Tasten Plus und Minus die Soll-Temperatur von 20 bis 85 °C ein.

4.5.4 Temperaturbegrenzung ein- / ausschalten und einstellen

Symbol Temperaturbegrenzung erscheint.

☐ Temperaturbegrenzung Aus (Werkseinstellung)

! Temperaturbegrenzung Ein

Schalten Sie die Temperaturbegrenzung aus- bzw. ein.

Stellen Sie mit den Tasten Plus und Minus die Temperaturbegrenzung von 40 bis 60 °C ein.

Temperaturbegrenzung Ein

In der Standardanzeige erscheint das Symbol Temperaturbegrenzung. Die eingestellte Temperaturbegrenzung ist gleichzeitig der Maximalwert für die Soll-Temperatur.

Hinweis

ECO Plus und ECO Dynamik sind bei Temperaturbegrenzung Ein nicht mehr wählbar.

4.5.5 ECO-Modus anzeigen und einstellen

Hinweis

Im Gewerblichen Modus (siehe Kapitel „Energiespareinstellungen in der Standardanzeige / Gewerblicher Modus“) wird die ECO-Einstellung übersprungen.

Symbol ECO-Modus erscheint.

Der aktuelle Modus wird angezeigt.

Wählen Sie nacheinander den gewünschten ECO-Modus.

ECO1 ECO Comfort

ECO2 ECO Plus

ECO3 ECO Dynamik

ECO Comfort ECO I

Diese Energiesparfunktion bietet Ihnen immer die maximale Menge Warmwasser und somit höchsten Komfort.

ECO Plus ECO2

Diese Energiesparfunktion bietet Ihnen ein Plus an Energie-Einsparung, da erst nach größerer Warmwasserentnahme nachgeheizt wird.

ECO Dynamik EC03

Diese Energiesparfunktion bietet Ihnen die Möglichkeit, durch intelligente dynamische Anpassung an Ihr Entnahmeverhalten maximale Energieeffizienz zu erzielen.

4.5.6 Energieverbrauch anzeigen

Symbol Energieverbrauch erscheint.

Ein Näherungswert für den bisherigen Energieverbrauch wird angezeigt.

Um den Wert auf Null zurückzusetzen, halten Sie die Taste länger als 3 Sekunden gedrückt.

4.5.7 Verkalkungsgrad anzeigen. Automatisches Erscheinen in der Standardanzeige ein- / ausschalten

Symbol Verkalkung erscheint.

Der aktuelle Verkalkungsgrad wird angezeigt.

-- keine / geringe Verkalkung

CR Entkalkung Heizflansch empfohlen

! automatisches Erscheinen

in der Standardanzeige Ein (Werkseinstellung)

□ automatisches Erscheinen in der Standardanzeige Aus

natische Erschei-

nen in der Standardanzeige aus- bzw. ein.

4.5.8 Service Code anzeigen

Eine Fachkraft bekommt mit dem Service Code Hinweise zur Ursache einer Störung (siehe Kapitel „Störungsbehebung“).

Anzeige Service Code

4.6 Menübegrenzung ein- / ausschalten und einstellen

lang

Um die Menübegrenzung einzustellen, halten Sie die Taste länger als 3 Sekunden gedrückt, bis die Anzeige der Soll-Temperatur aufblinkt.

Symbol Soll-Temperatur erscheint. Symbol ECO-Modus erscheint (blinkend bei ECO Plus und ECO Dynamik).

Bei Menübegrenzung wird die Soll-Temperatur angezeigt.

lang

Um die Menübegrenzung auszustellen, halten Sie die Taste länger als 3 Sekunden gedrückt, bis die Anzeige der Mischwassermenge aufblinkt.

Menübegrenzung Ein

Bei Menübegrenzung Ein bleiben alle Einstellungen erhalten.

Sie können die Standardeinstellungen Soll-Temperatur und Schnellaufheizung mit den Tasten vornehmen (siehe Kapitel „Einstellungen / Standardeinstellungen“). Menüeinstellungen sind nicht möglich.

In der Anzeige bei Menübegrenzung erscheinen die Symbole Aufheizen, Verkalkung und Service/Fehler wie im Kapitel „Einstellungen / Bedienelemente und Standardanzeige“ beschrieben.

5. Reinigung, Pflege und Wartung

▶ Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.
- Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturenausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.
▶ Lassen Sie die elektrische Sicherheit am Gerät und die Funktion der Sicherheitsgruppe regelmäßig von einer Fachkraft prüfen.

1. Störungsbehebung

Störung Ursache Behebung
Das Wasser wird nicht warm.	Es liegt keine Spannung an.	Prüfen Sie die Sicherungen in der Hausinstallation.
Die Ausflussmenge ist gering.	Der Strahlregler in der Armatur oder der Duschkopf ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder den Duschkopf.
Symbol Verkalkung „Ca“ erscheint.	Der Heizflansch ist verkalkt.	Informieren Sie Ihre Fachkraft.
Symbol Service/Fehler erscheint.		Informieren Sie Ihre Fachkraft.
Symbol Service/Fehler blinkt und das Wasser wird nicht warm.		Informieren Sie zwingend Ihre Fachkraft.

Können Sie die Ursache nicht beheben, rufen Sie eine Fachkraft. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummern vom Typenschild mit (000000 und 0000-00000):

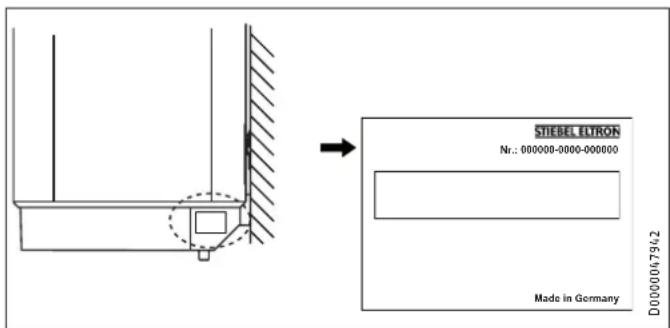

STIEBEL EUTRON Nr.: 000000-0000-000000 Made in Germany D0000007942

7. Produktregistrierung

Registrieren Sie Ihr Produkt und profitieren Sie.

SCHNELLE HILFE

Ihre vollständigen Daten ermöglichen uns eine schnelle Hilfe im Garantiefall. Unser Kundendienst kümmert sich um Ihre Anlage und sorgt für eine reibungslose Abwicklung.

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einer Fachkraft durchgeführt werden.

8.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Originalzubehör und die originalen Ersatzteile verwendet werden.

8.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

8.3 Wasserinstallation

Kaltwasser-Leitung

Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer und Kunststoff zugelassen.

Ein Sicherheitsventil ist erforderlich.

Warmwasser-Leitung

Als Werkstoffe sind Edelstahl, Kupfer und Kunststoff-Rohrsysteme zugelassen.

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie das Kapitel „Technische Daten / Störfallbedingungen“.

Das Gerät muss in geschlossener Betriebsweise mit Druckarmaturen betrieben werden.

Das Gerät muss in offener Betriebsweise mit drucklosen Armaturen betrieben werden.

9. Gerätebeschreibung

9.1 Lieferumfang

Mit dem Gerät werden geliefert:

• Aufhängeleiste (2 Stück bei Geräten 120 l und 150 l)
• Distanzstücke 5 mm (2 Stück für oben, 2 Stück für unten)
• Abdeckkappen

9.2 Zubehör

Der Umbausatz Relais (Bestellnummer 255789) ermöglicht eine zusätzliche Niedertarif-Hochtarif-Trennung am Elektro-Geräteanschluss (siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“).

Geschlossene (druckfeste) Betriebsweise

Für geschlossene (druckfeste) Betriebsweise sind in Abhängigkeit vom Versorgungsdruck unterschiedliche Sicherheitsgruppen erhältlich. Diese bauartgeprüften Sicherheitsgruppen schützen das Gerät vor unzulässigen Drucküberschreitungen.

Druckarmaturen sind als Zubehör erhältlich.

Offene (drucklose) Betriebsweise

Drucklose Armaturen sind als Zubehör erhältlich.

10. Vorbereitungen

10.1 Montageort

Das Gerät ist ausschließlich zur festen Wandmontage vorgesehen. Achten Sie darauf, dass die Wand ausreichend trag fä hig ist.

Montieren Sie das Gerät immer senkrecht, in einem frostfreien Raum und in der Nähe der Entnahmestelle.

10.2 Aufhängeleiste

▶ Übertragen Sie die Maße für die Aufhängeleiste auf die Wand.
Bohren Sie die Löcher und befestigen Sie die Aufhängeleiste mit Schrauben und Dübeln. Wählen Sie das Befestigungsmaterial nach Festigkeit der Wand aus.

Bei den Gerätetypen mit 120 bzw. 150 Liter Nenninhalt sind 2 Aufhängeleisten erforderlich.

1 Distanzstück unten
2 Distanzstück oben
3 Abdeckkappe

▶ Gleichen Sie Wandunebenheiten mit den beiliegenden Distanzstücken aus.
▶ Schieben Sie die Abdeckkappen auf.

10.3 Elektrische Anschlussleitung

270 120 D00004.2052

11. Montage

11.1 Wasseranschluss

Hinweis

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

▶ Schließen Sie die hydraulischen Anschlüsse flachdichtend an.

Geschlossen (druckfest) zur Versorgung mehrerer Entnahmestellen

Montieren Sie die Sicherheitsgruppe im Kaltwasser-Zulauf. Beachten Sie dabei, dass Sie in Abhängigkeit vom Versorgungsdruck die passende Sicherheitsgruppe wählen.
▶ Berücksichtigen Sie die Hinweise in der Installationsanweisung der Sicherheitsgruppe.

Offen (drucklos) zur Versorgung einer Entnahmestelle

Hinweis

Sperren Sie den Auslauf und den Armaturen-Schwenkarm nicht ab.

Verwenden Sie keine Strahlregler oder Luftsprudler.

▶ Spülen Sie die gut durch.
▶ Verwenden Sie die von uns empfohlenen offenen Armaturen.

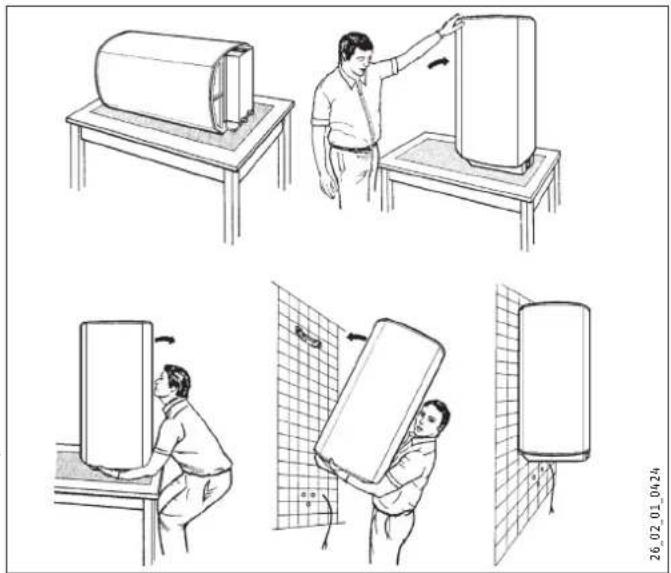

11.2 Montage des Gerätes

11.3 Elektrischer Anschluss

WARNUNG Stromschlag Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag Der Anschluss an das Stromnetz ist nur an fest verlegte elektrische Leitungen in Verbindung mit der herausnehmbaren Kabeldurchführung erlaubt. Das Gerät muss über eine Trenn strecke von mindestens 3 mm allpolig vom Stromnetz getrennt werden können.

Sachschaden Installieren Sie eine Fehlerstrom-Schutzeinrichtung (RCD).

Sachschaden Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist!

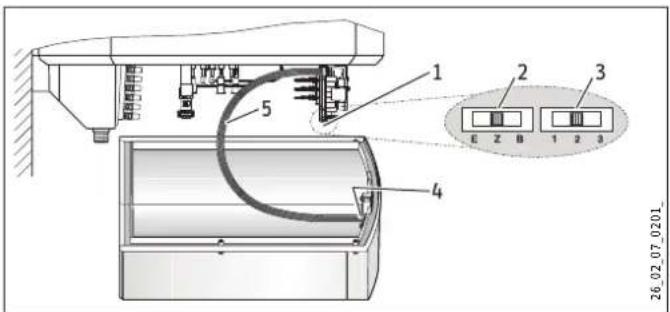

1 2 3 4 5 E Z B 1 2 3 26_02_07_0201_

1 elektronische Baugruppe Regelung
2 Schalter für Betriebsart
3 Schalter für Leistung
4 elektronische Baugruppe Bedienung
5 Verbindungskabel elektronische Baugruppen

▶ Drehen Sie die 4 Schrauben heraus.
▶ Nehmen Sie die Unterkappe ab.
▶ Ziehen Sie die Kabeldurchführung nach unten heraus, dabei den Rasthaken drücken.
▶ Schieben Sie die Kabeldurchführung über das Anschlusskabel und rasten die Kabeldurchführung wieder ein.

Hinweis Sie können die Leistung und Betriebsart nur bei Netztrennung umschalten.

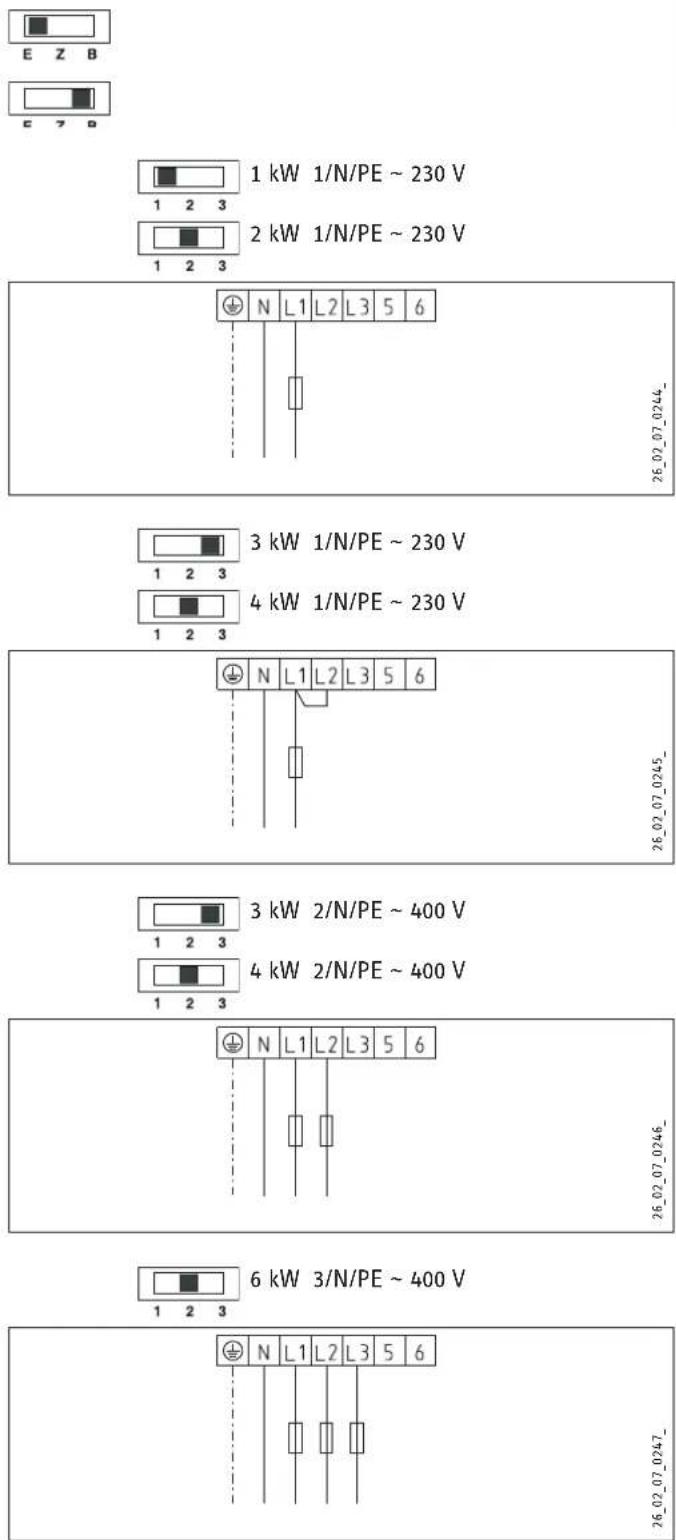

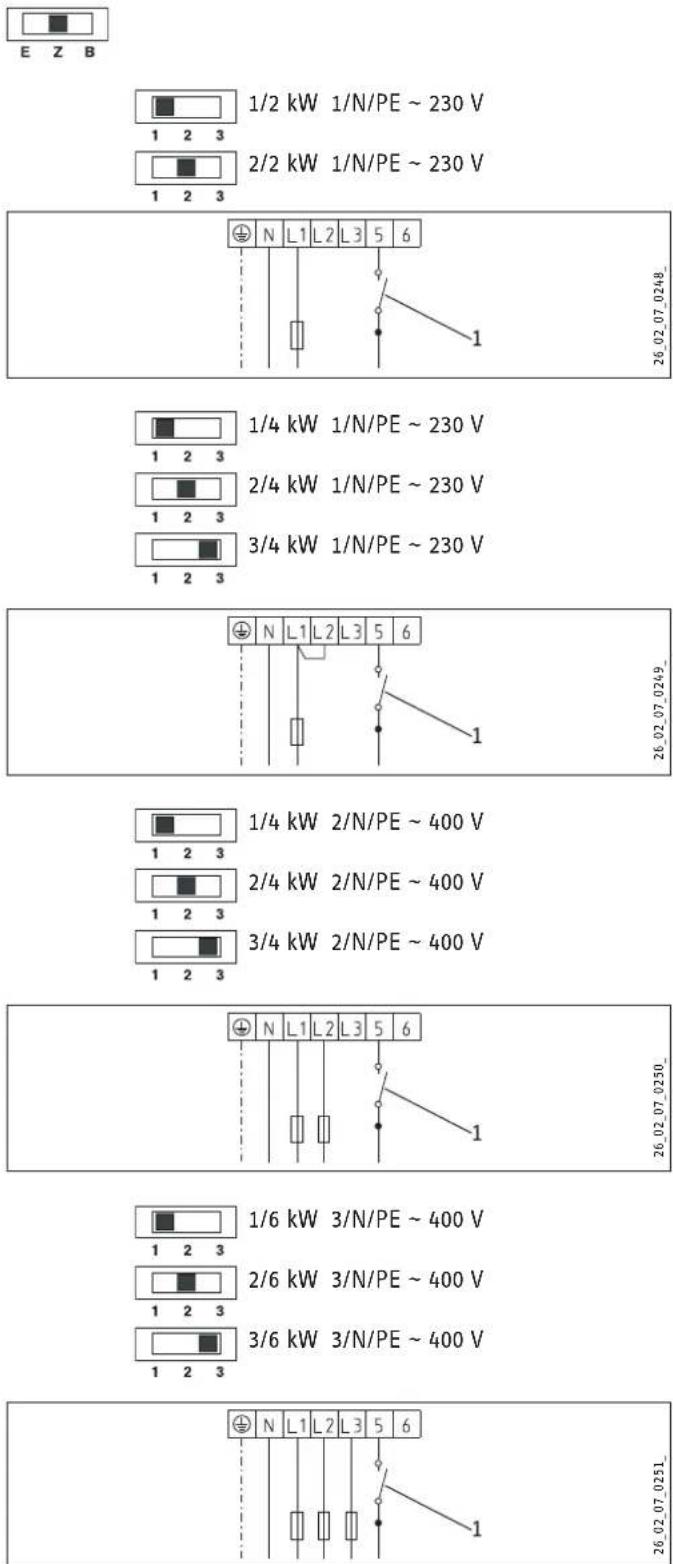

E Z B 1 2 3 D0000040164

E Einkreis-Betrieb
Z Zweikreis-Betrieb
B Boiler-Betrieb
1 Leistung 1
2 Leistung 2
3 Leistung 3

Hinweis

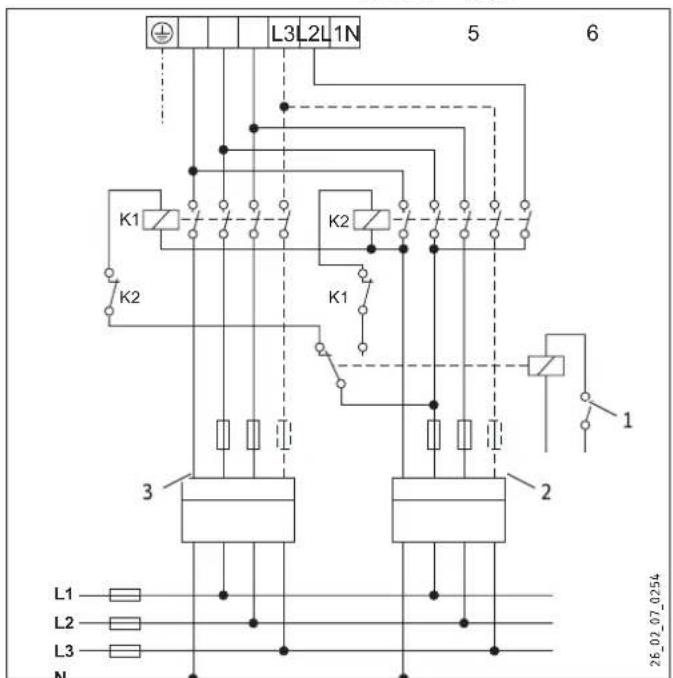

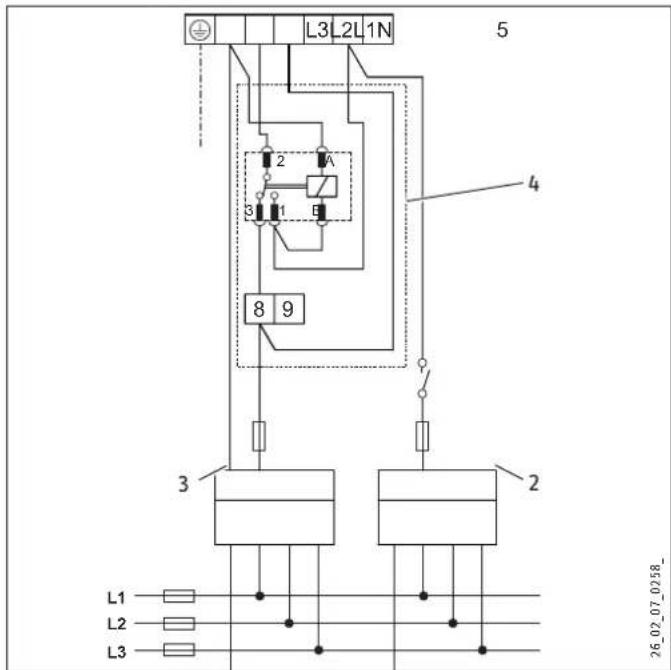

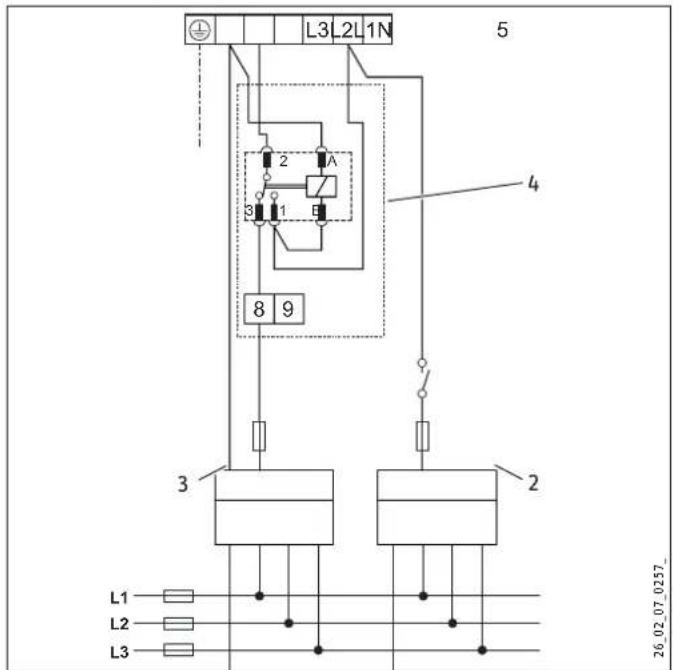

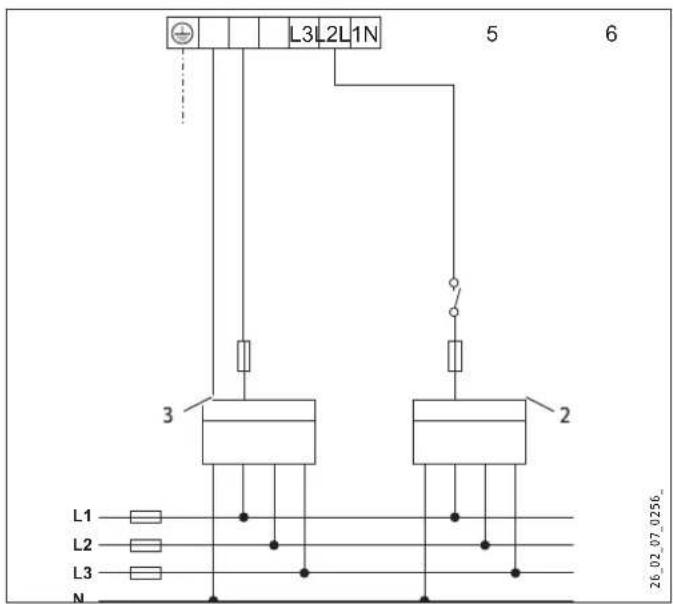

Bei Sonderschaltung ohne externe Schaltschütze zur Tarifumstellung (Zweikreis-Betrieb, Zwei-Zähler-Messung, 1/N/PE \~ 230 V) beachten Sie das Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“.

Wählen Sie Leistung und Betriebsart mit den Schaltern an der elektronischen Baugruppe Regelung. Wählen Sie den gewünschten Anschluss (siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“).
- Kreuzen Sie auf dem Typenschild die gewählte Anschlussleistung und -spannung mit einem Kugelschreiber an.
▶ Schließen Sie ggf. eine Fernbedienung für die Schnellaufheizung an der Netzanschlussklemme an.

11.4 Abschluss der Montage

▶ Stecken Sie die 5-polige Steckverbindung des Verbindungskabels auf die elektronische Baugruppe Bedienung, Position X2.

▶ Setzen Sie die Unterkappe auf.
▶ Drehen Sie die 4 Schrauben ein.

Geschlossene (druckfeste) Betriebsweise:

▶ Verbinden Sie die Sicherheitsgruppe mit dem Gerät, indem Sie die Rohre an das Gerät schrauben.

Offene (drucklose) Betriebsweise

▶ Verschrauben Sie das Gerät mit der Armatur.

12. Inbetriebnahme

12.1 Erstinbetriebnahme

▶ Öffnen Sie das Warmwasserventil so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist.
▶ Beachten Sie die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle“).
▶ Geschlossene (druckfeste) Betriebsweise:

Reduzieren Sie ggf. die Durchflussmenge an der Drossel der Sicherheitsgruppe.

Montieren Sie die Ablaufleitung der Sicherheitsgruppe mit einer stetigen Abwärtsneigung.

Berücksichtigen Sie die Hinweise in der Installationsanleitung der Sicherheitsgruppe.

▶ Schalten Sie die Netzspannung ein.
Prüfen Sie die Arbeitsweise des Gerätes. Prüfen Sie ggf.

Funktion der Schnellaufheizung.

▶ Geschlossene (druckfeste) Betriebsweise:

Prüfen Sie die Funktionsfähigkeit der Sicherheitsgruppe.

Wenn nach Inbetriebnahme eine Auslauftemperatur von 55 °C erreicht ist, wird die Temperatur automatisch abgeglichen und die Verkalkungserkennung eingeschaltet. Dafür ist das Aufheizen für ca. 5 Minuten unterbrochen.

12.1.1 Übergabe des Gerätes

▶ Erklären Sie dem Benutzer die Funktion des Gerätes. Machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
▶ Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
▶ Übergeben Sie diese Anweisung.

12.2 Wiederinbetriebnahme

Siehe Kapitel „Erstinbetriebnahme“.

13. Einstellungen

(Siehe auch Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“.)

13.1 Gewerblichen Modus einschalten

▶ Um den gewerblichen Modus einzuschalten, stecken Sie den entsprechenden Jumper um.
S Jumper ECO (Energiesparfunktion)
E ECO Ein (Werkseinstellung)
A ECO Aus (gewerblicher Modus)

e13.2 Rückwärtssteuerung einschalten

Um die Rückwärtssteuerung einzuschalten, stecken Sie den Jumper um.
R Jumper Rückwärtssteuerung
E Rückwärtssteuerung Ein
A Rückwärtssteuerung Aus (Werkseinstellung)

14. Außerbetriebnahme

▶ Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung.
Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät entleeren“.

15. Störungsbehebung

Hinweis

Bei Temperaturen unter -15 °C kann der Sicherheitstemperaturbegrenzer auslösen. Diesen Temperaturen kann das Gerät schon bei der Lagerung oder beim Transport ausgesetzt sein.

Anzeige Service Code

Rufen Sie die Anzeige Service Code im Menü auf (siehe Kapitel „Einstellungen / Menüeinstellungen“).
▶ Die Stecker sind im Kapitel „Technische Daten / Elektroschaftpläne und Anschlüsse“ beschrieben.

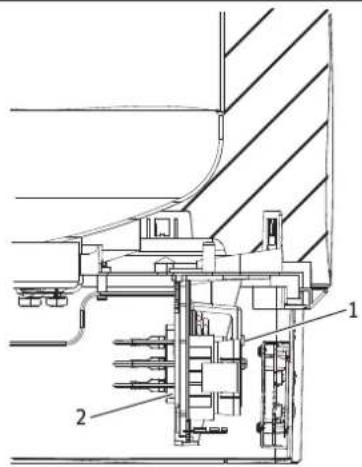

Rückstelltaste Sicherheitstemperaturbegrenzer
Sicherheitstemperaturbegrenzer

Störung Code Ursache Behebung
Keine Anzeige			Es liegt keine Spannung an. Stellen Sie die Stromversorgung her.
			Es besteht keine Verbindung zur elektronischen Baugruppe Bedienung.	Prüfen Sie, ob der Stecker X2 richtig eingesteckt ist.
			Die elektronische Baugruppe Bedienung ist defekt.	Prüfen Sie die elektronische Baugruppe Bedienung und tauschen Sie sie ggf. aus.
Symbol Verkalkung „Ca“ erscheint.			Der Heizflansch ist verkalkt.	Entkalken Sie den Heizflansch. Das Symbol wird automatisch zurückgesetzt.
Symbol Service/Fehler erscheint.	2	Daueranzeige Soll-Temperatur	Der Temperaturfühler ist gestört.	Prüfen Sie, ob der Stecker X10 richtig eingesteckt ist.Kontrollieren Sie den Temperaturfühler.
	4
	16		Die Fremdstromanode ist gestört.	Prüfen Sie, ob der Stecker X7 richtig eingesteckt ist. Kontrollieren Sie die Fremdstromanode und die Verdrahtung.
	128	Die zuletzt eingestellten Soll-Werte sind aktiv, ggf. Daueranzeige 128	Die Kommunikation zwischen den elektronischen Baugruppen Regelung und Bedienung ist gestört.	Prüfen Sie, ob die Stecker X2 in beiden Baugruppen richtig eingesteckt sind.Kontrollieren Sie die Baugruppen und das Verbindungskabel.
Symbol Service/Fehler blinkt und das Wasser wird nicht warm.	6	Daueranzeige Soll-Temperatur	Der Temperaturfühler ist defekt.	Prüfen Sie, ob der Stecker X10 richtig eingesteckt ist.Kontrollieren Sie den Temperaturfühler.
	8	Das Symbol Aufheizen erscheint nicht.	Der Sicherheitstemperaturbegrenzer hat ange-sprochen, weil der Regler defekt ist.	Beheben Sie die Fehlerursache. Tauschen Sie den Sicherheitstemperaturbegrenzer aus.
			Der Sicherheitstemperaturbegrenzer hat an-gesprochen, weil die Temperatur -15 °C unter-schritten hat.	Drücken Sie die Rückstelltaste (siehe Abbildung).
			Die Schnellaufheizung schaltet nicht ein.	Prüfen Sie die Taste.
			Der Heizflansch ist defekt.	Tauschen Sie den Heizflansch aus.
	32	Trockengeh-Schutz	Es ist kein Wasser im Behälter.	Füllen Sie den Behälter.
			Es fließt kein Anodenstrom.	Prüfen Sie, ob der Stecker X7 richtig eingesteckt ist. Kontrollieren Sie die Fremdstromanode und die Verdrahtung.
			Die auswechselbare Feinsicherung hat ausge-löst.	Prüfen Sie die auswechselbare Feinsicherung.
	64		Das Relais ist defekt.	Tauschen Sie die elektronische Baugruppe Regelung aus.

16. Wartung

WARNUNG Stromschlag

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netz.

Bei einigen Wartungsarbeiten müssen Sie die Unterkappe abnehmen.

Wenn Sie zusätzlich das Gerät entleeren müssen, beachten Sie das Kapitel „Gerät entleeren“.

Halten Sie die Eintauchtiefe des Sicherheitstemperaturbegrenzers ein (siehe Kapitel „Maße und Anschlüsse“).

16.1 Sicherheitsgruppe

Prüfen Sie die Sicherheitsgruppe regelmäßig.

16.2 Gerät entleeren

WARNUNG Verbrennung

Beim Entleeren kann heißes Wasser austreten.

Falls das Gerät für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleert werden muss, ist folgendermaßen vorzugehen:

▶ Schließen Sie das Absperrventil im Kaltwasser-Zulauf.
- Öffnen Sie die Warmwasserventile aller Entnahmestel len.

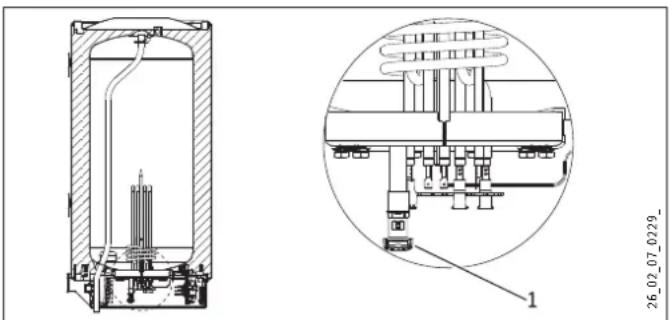

1 Kappe Entleerungsventil
▶ Schrauben Sie die Kappe vom Entleerungsventil ab.

16.3 Entkalken

▶ Entkalken Sie den Flansch nur nach Demon tage. Behandeln Sie die Behälteroberfläche und die Fremdstromanode nicht mit Entkalkungsmitteln.

16.4 Korrosionsschutz-Widerstand

▶ Stellen Sie sicher, dass bei Servicearbeiten der Korrosions-schutz-Widerstand an der Isolierplatte nicht beschädigt oder entfernt wird.
▶ Bauen Sie den Korrosionsschutz-Widerstand nach dem Austausch wieder ordnungs gemäß ein.

1 2 3 4 D0000048051

1 Korrosionsschutz-Widerstand
2 Druckplatte
3 Isolierplatte
4 Kupfer-Heizflansch

17. Technische Daten

17.1 Maße und Anschlüsse

D0000021508

SHZ 30 LCD SHZ 50 LCD SHZ 80 LCD SHZ 100
							LCD	SHZ 120 LCD	SHZ 150 LCD
a10	Gerät	Höhe	mm	770	740	1050	1050	1210	1445
a20	Gerät	Breite	mm	410	510	510	510	510	510
a30	Gerät	Tiefe	mm	420	510	510	510	510	510
b02	Durchführung elektr. Leitungen I
b03	Durchführung elektr. Leitungen II
c01	Kaltwasser Zulauf	Außengewinde		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
c06	Warmwasser Auslauf	Außengewinde		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
i14	Wandaufhängung I	Höhe	mm	700	600	900	900	900	1100
		max. ∅ Befestigungsschraube	mm	12	12	12	12	12	12
i15	Wandaufhängung II	Höhe	mm					300	300
		max. ∅ Befestigungsschraube	mm					12	12

17.1.1 Sicherheitstemperaturbegrenzer Eintauchtiefe

280 D0000047868

17.2 Elektroschaltpläne und Anschlüsse

13 12 11 10 9 8 7 X2X12 X2X12 K2 K5K2K4K3 X4X8X6 X6 FB L1 CB L3 N L2 L1 N 6 5 L3 L2 L1 N + - 1 2 3 1 31 211 32 212 X2X1 X9 LF 4 LFB LLF 6 26_02_07_0255

1 elektronische Baugruppe Bedienung

2 Temperaturfühler

3 Fremdstromanode

4 Fernbedienung für Schnellaufheizung (beliebige Phase anschließbar, ohne Leistungsübertragung)

5 EVU-Kontakt (beliebige Phase anschließbar, ohne Leistungsübertragung)

6 Netzanschlussklemme

7 Schalter für Leistung

8 Schalter für Betriebsart

9 Jumper ECO (Energiesparfunktion)

10 Jumper Rückwärtssteuerung

11 elektronische Baugruppe Regelung

12 Sicherheitstemperaturbegrenzer

13 Heizkörper je 2 kW \~ 230 V

17.2.1 Zweikreis-Betrieb

Ein-Zähler-Messung mit EVU-Kontakt

1/2 kW 1/N/PE \~ 230 V

2/2 kW 1/N/PE \~ 230 V

1/4 kW 1/N/PE \~ 230 V

2/4 kW 1/N/PE \~ 230 V

3/4 kW 1/N/PE \~ 230 V

1/4 kW 2/N/PE \~ 400 V

2/4 kW 2/N/PE \~ 400 V

3/4 kW 2/N/PE \~ 400 V

1/6 kW 3/N/PE \~ 400 V

2/6 kW 3/N/PE \~ 400 V

3/6 kW 3/N/PE \~ 400 V

1 EVU-Kontakt
17.2.2 Einkreis- und Boiler-Betrieb

1 kW 1/N/PE \~ 230 V

2 kW 1/N/PE \~ 230 V

3 kW 1/N/PE \~ 230 V

4 kW 1/N/PE \~ 230 V

26_02_07_0244

3 kW 2/N/PE \~ 400 V

4 kW 2/N/PE \~ 400 V

26.02.07.0245

6 kW 3/N/PE \~ 400 V

26_02_07_0246_

17.2.3 Zweikreis-Betrieb

Zwei-Zähler-Messung mit EVU-Kontakt, einphasig

1/N/PE \~ 230 V

L3 L2 L1N 5 K1 K2 K2 K1 3 2 1 L1 L2 L3 N 26.02.07.0252_

1 EVU-Kontakt
2 Niedertarif
3 Hochtarif

Sonderschaltung ohne externe Schaltschütze zur Tarifumstellung

Hinweis

Wenn externe Schaltschütze zur Tarifumstellung fehlen, erfolgt auch während der Niedertarifzeit die Leistungsabrechnung über den Hochtarif-Zähler.

1/N/PE \~ 230 V

2 Niedertarif
3 Hochtarif
Sollte ein nachträgliches Erweitern der Elektroinstallation mit entsprechenden Schaltschützen nicht möglich sein, ist eine zusätzliche Niedertarif-Hochtarif-Trennung am Elektro-Geräteanschluss zwingend erforderlich („Umbausatz Relais“ siehe Kapitel „Gerätebeschreibung / Zubehör“).

Umbaumaßnahme Anschlussvariante 1:

Hinweis

Am Schalter für Leistung ist die Einstellung 3 nicht zu- lässig.

1/2 kW 1/N/PE \~ 230 V

2/2 kW 1/N/PE \~ 230 V

L3 L2 L1N 5 2 A 3 1 B 8 9 4 3 2 L1 L2 L3 26_02_07_0257_

2 Niedertarif
3 Hochtarif
4 Zubehör „Umbausatz Relais“ (siehe Kapitel „Gerätebeschreibung / Zubehör“)

Umbaumaßnahme Anschlussvariante 2:

Hinweis

Am Schalter für Leistung ist die Einstellung 3 nicht zu- lässig.

1/4 kW 1/N/PE \~ 230 V

2/4 kW 1/N/PE \~ 230 V

L3 L2 L1 N 5 2 A 3 1 B 8 9 4 3 2 L1 L2 L3 26.02.07.0258_

2 Niedertarif
3 Hochtarif
4 Zubehör „Umbausatz Relais“ (siehe Kapitel „Gerätebeschreibung / Zubehör“)

▶ Setzen Sie die Brücke 8-L2 ein. Die Schnellaufheizung während der Niedertarif-Freigabe wird gemischt über Hochtarif und Niedertarif abgerechnet.

17.2.4 Zweikreis-Betrieb

Zwei-Zähler-Messung mit EVU-Kontakt, mehrphasig

1/N/PE \~ 230 V

2/N/PE \~ 400 V

L3 L2 L1 N 5 6 K1 K2 K2 K1 3 2 1 L1 L2 L3 N 26_02_07_0253

2/N/PE \~ 400 V

3/N/PE \~ 400 V

L3 L2 L1 N 5 6 K1 K2 K2 K1 3 2 1 L1 L2 L3 N 26_02 07_0254

1 EVU-Kontakt
2 Niedertarif
3 Hochtarif

17.3 Aufheizdiagramme

Die Aufheizdauer ist abhängig vom Speicherinhalt, von der Kaltwasser-Temperatur und der Heizleistung.

Diagramme mit 15 °C Kaltwasser-Temperatur:

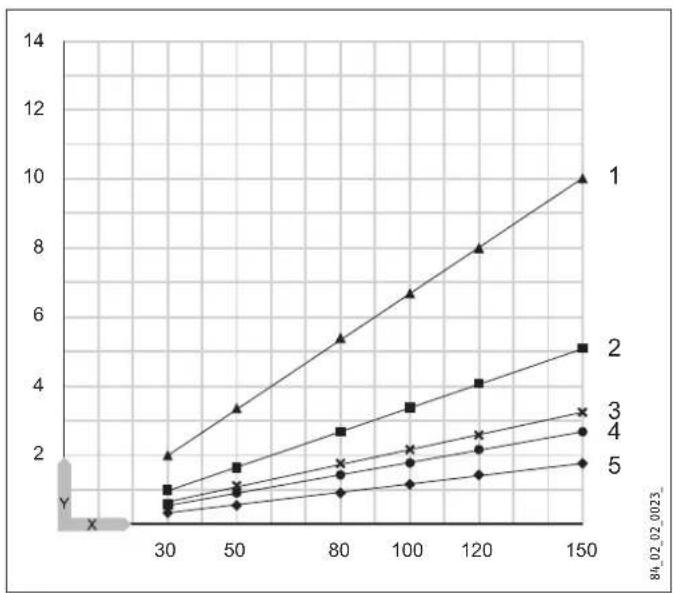

Solltemperatureinstellung 65 °C

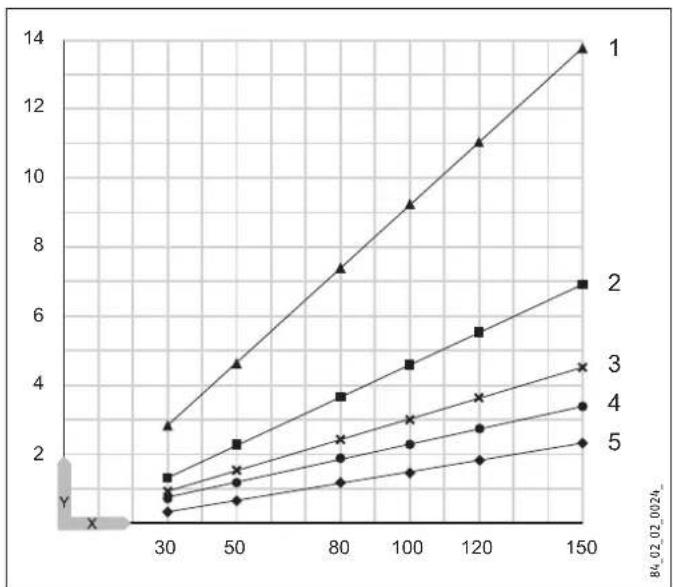

Solltemperatureinstellung 85 °C

17.4 Störfallbedingungen

Im Störungsfall können Temperaturen bis 95 °C bei 0,6 MPa auftreten.

17.5 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

SHZ 30 LCD SHZ 50 LCD SHZ 80 LCD SHZ 100 LCD SHZ 120 LCD SHZ 150 LCD
		231251	231252	231253	231254	231255	231256
Hersteller		STIEBEL EL-TRON	STIEBEL EL-TRON	STIEBEL EL-TRON	STIEBEL EL-TRON	STIEBEL EL-TRON	STIEBEL EL-TRON
Lastprofil		S	M	M	L	XL	XL
Energieeffizienzklasse		A	B	B	C	C	C
Energetischer Wirkungsgrad	%	38	40	40	39	38	40
Jährlicher Stromverbrauch	kWh	489	1286	1223	2611	4382	4086
Temperatureinstellung ab Werk	°C	85	85	85	85	85	85
Schallleistungspegel	dB(A)	15	15	15	15	15	15
Möglichkeit des ausschließlich Betriebs zu Schwachlastzeiten		-	-	-	-	-	-
Smart-Funktion		X	X	X	X	-	X
Wöchentlicher Stromverbrauch mit Smart	kWh	12,217	23,177	22,723	49,746		82,096
Wöchentlicher Stromverbrauch ohne Smart	kWh	14,960	25,904	27,414	54,239		89,632
Täglicher Stromverbrauch	kWh	2.773	6.548	6.618	13,042	20.219	20.161
Speichervolumen	l	30	50	80	100	120	150
Mischwassermenge 40 °C	l	59	97	159	198	235	292

Die Informationen zum energetischen Wirkungsgrad und zum jährlichen Stromverbrauch gelten nur bei eingeschalteter intelligenter Regelung (Smart-Funktion).

17.6 Datentabelle

		SHZ 30 LCD	SHZ 50 LCD	SHZ 80 LCD	SHZ 100 LCD	SHZ 120 LCD	SHZ 150 LCD
		231251	231252	231253	231254	231255	231256
Hydraulische Daten
Nenninhalt	I	30	50	80	100	120	150
Mischwassermenge 40 °C (15 °C/65 °C)	I	59	97	159	198	235	292
Elektrische Daten
Anschlussleistung ~ 230 V	kW	1-4	1-4	1-4	1-4	1-4	1-4
Anschlussleistung ~ 400 V	kW	1-6	1-6	1-6	1-6	1-6	1-6
Phasen		1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE
Nennspannung	V	230/400	230/400	230/400	230/400	230/400	230/400
Frequenz	Hz	50-60	50-60	50-60	50-60	50-60	50-60
Betriebsart Einkreis		X	X	X	X	X	X
Betriebsart Zweikreis		X	X	X	X	X	X
Betriebsart Boiler		X	X	X	X	X	X
Einsatzgrenzen
Temperatureinstellbereich	°C	20-85	20-85	20-85	20-85	20-85	20-85
Max. zulässiger Druck	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Prüfdruck	MPa	0,78	0,78	0,78	0,78	0,78	0,78
Max. zulässige Temperatur	°C	95	95	95	95	95	95
Max. Durchflussmenge	l/min	18	18	18	18	18	18
Leitfähigkeit Trinkwasser min./max.	μS/cm	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500
Energetische Daten
Bereitschaftsenergieverbrauch/ 24 h bei 65 °C	kWh	0,46	0,54	0,67	0,86	0,99	1,16
Energieeffizienzklasse		A	B	B	C	C	C
Ausführungen
Schutzart (IP)		IP25	IP25	IP25	IP25	IP25	IP25
Bauart geschlossen		X	X	X	X	X	X
Bauart offen		X	X	X	X	X	X
Farbe		weiß	weiß	weiß	weiß	weiß	weiß
Dimensionen
Höhe	mm	770	740	1050	1050	1210	1445
Breite	mm	410	510	510	510	510	510
Tiefe	mm	420	510	510	510	510	510
Gewichte
Gewicht gefüllt	kg	53	78	118	140	165	203
Gewicht leer	kg	22,9	27,6	37,6	39,5	42,4	52

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

- Kundendienst -

Dr.-Stiebel-Str. 33, 37603 Holzminden

E-Mail: [e-mail]

Fax: [phone]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantieerklärung und Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Endkunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern des Endkunden sind durch unsere Garantie nicht berührt. Die Inanspruchnahme dieser gesetzlichen Gewährleistungsrechte ist unentgeltlich. Diese Rechte werden durch unsere Garantie nicht eingeschränkt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Auf Ersatzteile wird über die gesetzliche Gewährleistung hinaus keine Garantie gegeben.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einstellung, Einregulierung, Bedienung, Verwendung oder unsachgemäßem Betrieb auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Der freie Zugang zu dem Gerät muss durch den Endkunden sichergestellt werden. Solange eine ausreichende Zugänglichkeit (Einhaltung der Mindestabstände gemäß Bedienungs- und Installationsanleitung) zu dem Gerät nicht gegeben ist, sind wir zur Erbringung der Garantieleistung nicht verpflichtet. Etwaige Mehrkosten, die durch den Gerätestandort oder eine schlechte Zugänglichkeit des Gerätes bedingt sind bzw. verursacht werden, sind von der Garantie nicht umfasst.

Unfrei eingesendete Geräte werden von uns nicht angenommen, es sei denn, wir haben der unfreien Einsendung ausdrücklich zugestimmt.

Die Garantieleistung umfasst die Prüfung, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten; bei steckerfertigen Geräten behalten wir

uns jedoch vor, stattdessen auf unsere Kosten ein Ersatzgerät zu versenden.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, höhere Gewalt oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt. Diese Rechte werden durch unsere Garantie nicht eingeschränkt. Die Inanspruchnahme solcher gesetzlichen Rechte ist unentgeltlich.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt. Solche gesetzlichen Rechte werden durch unsere Garantie nicht eingeschränkt. Die Inanspruchnahme dieser gesetzlichen Rechte ist unentgeltlich.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Garantiegeber

Stiebel Eltron GmbH & Co. KG

Dr.-Stiebel-Str. 33, 37603 Holzminden

▶ Wenn auf dem Gerät eine durchgestrichene Mülltonne abgebildet ist, bringen Sie das Gerät zur Wiederverwendung und Verwertung zu den kommunalen Sammelstellen oder Rücknahmestellen des Handels.

Dieses Dokument besteht aus recyclebarem Papier.

▶ Entsorgen Sie das Dokument nach dem Lebenszyklus des Gerätes gemäß den nationalen Vorschriften.

Entsorgung innerhalb Deutschlands

▶ Überlassen Sie die Transportverpackung dem beim Fachhandwerk bzw. Fachhandel von uns eingerichteten Rücknahme- und Entsorgungssystem.
▶ Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme (z. B. die kommunale Sammlung „gelbe Säcke“ / „gelbe Tonne“) in Deutschland.
▶ Geräte aus privaten Haushalten, die unter das Elektro- und Elektronikgerätegesetz (ElektroG) fallen, können Sie kostenlos bei kommunalen Sammelstellen oder Rücknahmestellen des Handels abgeben.
▶ Geben Sie Batterien an den Handel oder an von öffentlich-rechtlichen Entsorgungsträgern eingerichteten Rückgabestellen (z. B. Schadstoffmobile und Recyclinghöfe) zurück.

Entsorgung außerhalb Deutschlands

▶ Entsorgen Sie die Geräte und Materialien nach den örtlich geltenden Vorschriften und Gesetzen.

SPECIAL INFORMATION

OPERATION

1. General information 27

1 2 26.02.07.0202.

1 2 26.02.07.0202.

(verbranden, verschroeien)

1.1.3 Trefwoorden

TREFWOORD Betekenis

16. Technische gegevens

STIEBEL ELTRON International GmbH

Dr.-Stiebel-Straße 33 | 37603 Holzminden | Germany

[e-mail] | www.stiebel-eltron.com
