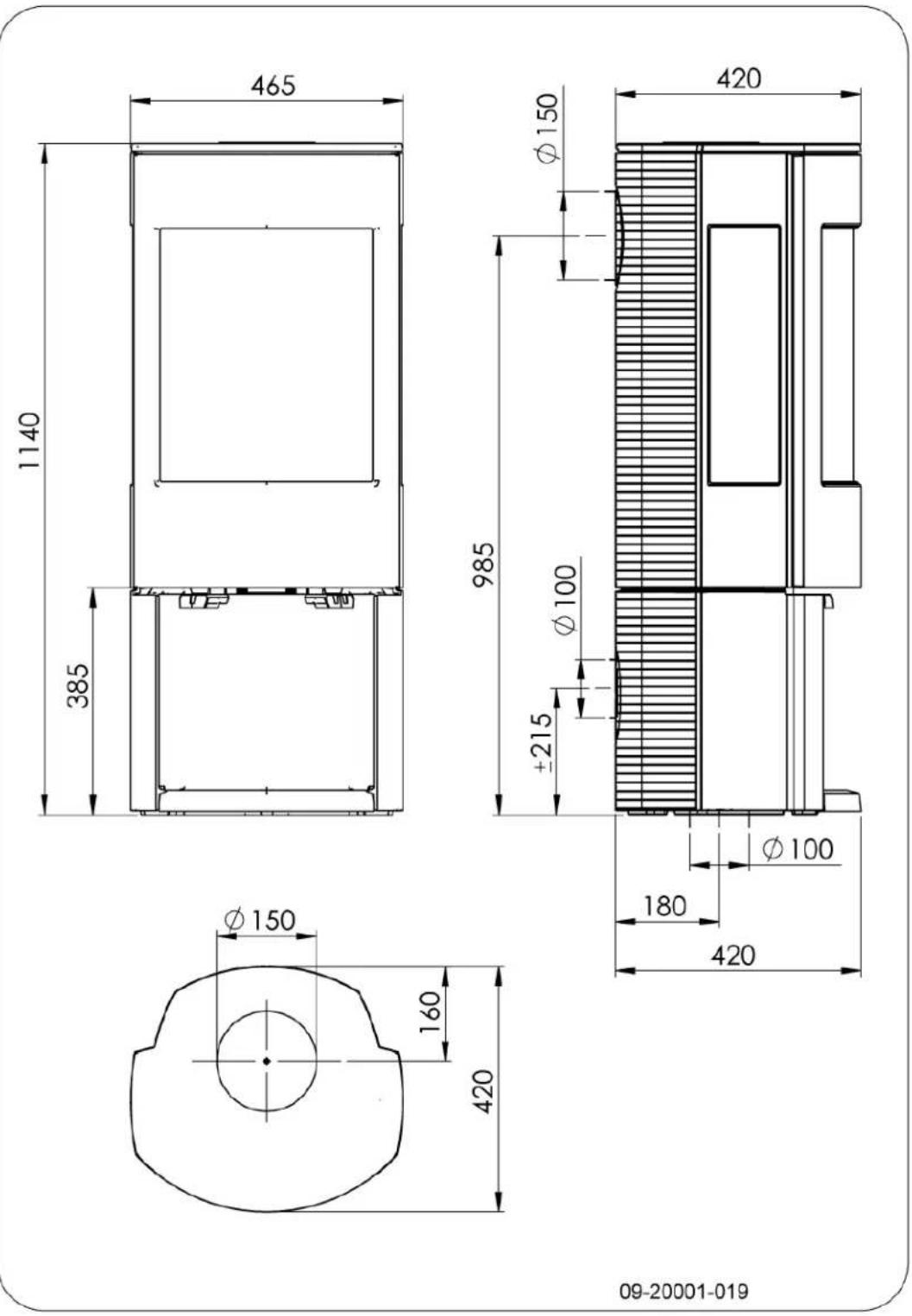

Anlage 2: Abmessungen.... 22

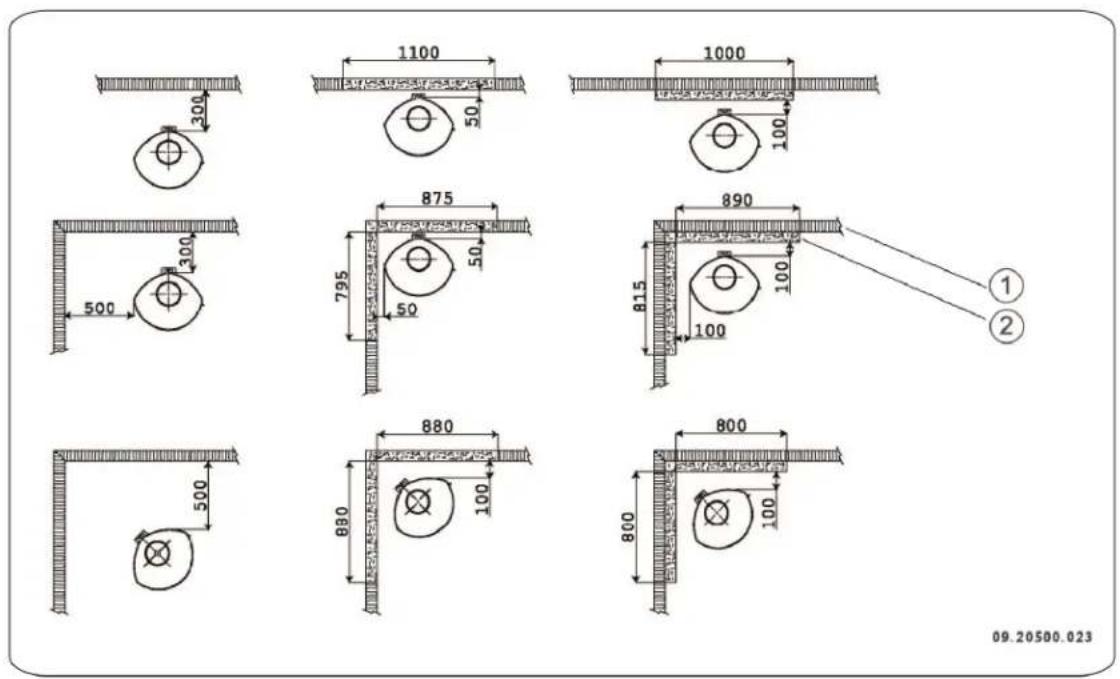

Anlage 3: Abstand zu brennbarem Material 26

Anlage 4: Diagnoseschema.... 30

Index 31

Einleitung

Sehr geehrte(r) Benutzer(in), Mit dem Kauf dieses Heizgeräts von DOVRE haben Sie sich für ein hochwertiges Produkt entschieden. Dieses Produkt gehört zu einer neuen Generation energiesparender und umweltfreundlicher Heizgeräte. Diese Geräte nutzen sowohl Konvektionswärme als auch Strahlungswärme.

Ihr DOVRE-Gerät wurde mithilfe der modernsten Produktionsmittel gefertigt. Sollte Ihr Gerät wider Erwarten dennoch einen Mangel aufweisen, Hiermit erklärt können Sie sich jederzeit an den DOVRE-Service wenden.
Dovre nv, Nijverheidsstraat 18, B-2381 Weelde, Das Gerät darf nicht verändert werden; verwenden Sie stets Original-Ersatzteile.
Das Gerät ist zum Aufstellen in einem Wohnraum dass houtkachel Astro 3MFP, Astro 3MFWB, Astro gedacht. Es muss hermetisch dicht an einen gut 4MFP en Astro 4MFWB gemäß EN 13240 produziert funktionierenden Schornstein angeschlossen werden.
Wir empfehlen, das Gerät durch einen qualifizierten Techniker installieren zu lassen. Weelde 01-03-2013
DOVRE übernimmt keinerlei Haftung für Probleme oder Schäden, die auf eine inkorrekte Installation zurückzuführen sind.
Bei Installation und Verwendung müssen die nachfolgend aufgeführten Sicherheitsvorschriften beachtet werden.

Diese Anleitung erläutert, wie Sie das DOVRE-Heizgerät sicher installieren, verwenden und warten. Wenn Sie weitergehende Informationen und technische Daten benötigen oder ein Installationsproblem haben, wenden Sie sich bitte zuerst an Ihren Lieferanten.

T. Gehem

© 2013 DOVRE NV

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gelieferten Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.

Belgien E-Mail : [e-mail]

Sicherheit

Achtung! Alle Sicherheitsvorschriften müssen strikt eingehalten werden.

⚠ Lesen Sie die dem Gerät beiliegenden Anleitungen zu Installation, Inbetriebnahme und Pflege sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Das Gerät muss gemäß den in Ihrem Land geltenden gesetzlichen Bestimmungen installiert werden.

Alle lokalen Bestimmungen sowie Bestimmungen aufgrund von EU-Normen müssen bei der Installation des Geräts beachtet werden.

Vorzugsweise sollte das Gerät von einem dazu befugten Techniker installiert werden. Dieser kennt alle geltenden Bestimmungen und Vorschriften.

Das Gerät wurde zu Heizungszwecken entwickelt. Alle Oberflächen, einschließlich Glas und Anschlussrohr, können sehr heiß werden (mehr als 100°C)! Verwenden Sie bei der Bedienung eine "kalte Hand" oder hitzebeständige Handschuhe. Für eine hinreichende Abschirmung sorgen, wenn sich kleine Kinder, Behinderte oder Ältere in der Nähe des Geräts aufhalten.

⚠️ Die Sicherheitsabstände zu brennbarem Material müssen strikt eingehalten werden.

Legen Sie keine Gardinen, Kleider, Wäschestücke oder andere brennbare Materialien auf oder neben das Gerät.

⚠️ Verwenden Sie während des Betriebs Ihres Geräts keine leicht entflammbaren oder explosiven Materialien in der Nähe des Geräts.

Lassen Sie den Schornstein regelmäßig reinigen, um Schornsteinbrände zu verhindern. Heizen Sie niemals mit geöffneter Tür.

Bei einem Schornsteinbrand: Schließen Sie die Lufteingänge des Geräts, und rufen Sie die Feuerwehr.

⚠️ Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss dieses Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Sorgen Sie für eine ausreichende Ventilation dem Raum, in dem das Gerät aufgestellt ist. Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftige Gase in dem Raum ausbreiten können Vgl. das Kapitel "Installationsbedingungen" für weitere Informationen zur Ventilation. iFragen Sie Ihren Installateur nach einer Beratung zu Ihrem Schornstein. Konsultieren Sie die EU-Norm EN13384 für die korrekte Berechnung Ihres Schornsteins.

Der Schornstein muss die folgenden Bedingungen erfüllen:

Installationsbedingungen

Allgemeines

Das Gerät muss hermetisch dicht an einen gut funktionierenden Schornstein angeschlossen werden.
Für den Anschluss: vgl. die Anlage "Technische Daten".
Informieren Sie sich bei der Feuerwehr und/oder bei Ihrer Versicherungsgesellschaft nach eventuellen speziellen Bedingungen und Vorschriften.

Schornstein

Der Schornstein ist erforderlich für:

Die Abfuhr von Verbrennungsgasen durch natürlichen Abzug.

Die warme Luft in dem Schornstein ist leichter als die Außenluft und steigt daher nach oben.

Das Ansaugen von Luft, erforderlich für die Verbrennung der Brennstoffe in dem Gerät.

Ein nicht korrekt funktionierender Schornstein kann zu Rauchrückschlägen beim Öffnen der Tür führen. Schäden durch Rauchrückschlag fallen nicht unter die Garantie.

Schließen Sie nicht mehrere Geräte (etwa noch einen Zentralheizungskessel) an denselben Schornstein an, es sei denn, lokale oder landesweite Gesetze lassen dies zu. Sorgen Sie in jedem Fall bei zwei Anschlüssen dafür, dass der Höhenunterschied zwischen den Anschlüssen mindestens 200 mm beträgt.

Der Schornstein muss aus feuerfestem Material bestehen, vorzugsweise aus Keramik oder Edelstahl.
Der Schornstein muss luftdicht und gut gereinigt sein und vollständigen Zug garantieren.

Ein Zug/Unterdruck von 15 - 20 Pa während der normalen Belastung ist ideal.

Der Schornstein muss - vom Ausgang aus dem Gerät ab - so vertikal wie möglich verlaufen. Richtungsänderungen und horizontale Teilstücke stören den Abzug der Verbrennungsgase und führen möglicherweise zu Rauchansammlungen.

Die Innenmaße des Schornsteins dürfen nicht zu groß sein, um zu vermeiden, dass sich die Verbrennungsgase zu stark abkühlen und dadurch den Zug beeinträchtigen.

Der Schornstein sollte nach Möglichkeit den gleichen Durchmesser aufweisen wie das Anschlussstück.

Für den nominalen Durchmesser vgl. die Anlage "Technische Daten". Wenn der Rauchkanal gut isoliert ist, kann der Durchmesser eventuell etwas größer sein (max. zweimal so groß wie der des Anschlussstücks).

Der Abschnitt (die Oberfläche) des Rauchkanals zu muss konstant sein. Änderungen und (vor allem) Verengungen stören die Abfuhr der die Verbrennungsgase.

Bei Verwendung einer Regenhaube auf dem Schornstein: Achten Sie darauf, dass die Haube nicht die Mündung des Schornsteins verengt, und dass sie nicht die Abfuhr der Verbrennungsgase behindert.

Der Schornstein muss in einem Bereich münden, der nicht durch umliegende Gebäude, in der Nähe stehende Bäume oder andere Hindernisse behindert wird.

Der Teil des Schornsteins, der außerhalb der Wohnung liegt, muss isoliert sein.
Der Schornstein muss mindestens 4 Meter hoch sein.
Als Faustregel gilt: 60 cm oberhalb des Dachfirsts.
Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist: halten Sie die in der folgenden Abbildung angegebenen Maße ein. A = der höchste Punkt des Daches innerhalb eines Abstands von 3 Metern.

Außenluftzufuhr verfügen, oder ausgeschaltet sind, wenn das Gerät in Verwendung ist.

i Sie können das Gerät auch an einer Außenluftanfuhr anschließen. Dann benötigen Sie keine zusätzliche Ventilation.

3 m min. 0.5 m min. 1 m A 09.20500.001

Belüftung des Raums

Für eine gute Verbrennung benötigt das Gerät Luft (Sauerstoff). Die Luft wird über einstellbare Lufteinlassöffnungen aus dem Raum, in dem das Gerät aufgestellt ist, angeführt.

Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftige Gase in dem Raum ausbreiten können.

Eine Faustregel ist, dass die Luftzufuhr 5,5 cm²/kW betragen muss. Eine zusätzliche Ventilation ist erforderlich:

▶ Wenn das Gerät in einem gut isolierten Raum steht.
▶ Wenn eine mechanische Ventilation verwendet wird, etwa durch ein zentrales Absaugsystem oder eine Abzugkappe in einer offenen Küche.

Sie können für zusätzliche Ventilation sorgen, indem Sie in der Außenwand ein Ventilationsgitter einbauen lassen.

Sorgen Sie dafür, dass andere Luft verbrauchende Geräte (etwa ein Wäschetrockner, andere Heizgeräte oder ein Badezimmerventilator) über eine eigene

Boden und Wände

Der Boden, auf dem das Gerät aufgestellt wird, muss über ein ausreichendes Tragvermögen verfügen. Für das Gewicht des Geräts vgl. die Anlage "Technische Daten".

Schützen Sie brennbare Böden mithilfe einer feuerfesten Bodenplatte gegen Wärmeausbreitung. Vgl. die Anlage "Abstand zu brennbarem Material".

Entfernen Sie brennbare Materialien, wie etwa Linoleum, Teppich usw. unter der feuerfesten Bodenplatte.

Sorgen Sie für ausreichenden Abstand zwischen dem Gerät und brennbaren Materialien, wie etwa hölzernen Wänden und Möbeln.

Auch das Anschlussrohr strahlt Wärme ab. Sorgen Sie für ausreichenden Abstand bzw. Abschirmung zwischen dem Anschlussrohr und brennbaren Materialien.

Die Faustregel für ein einwandiges Rohr ist Abstand, der das Dreifache des Rohrdurchmessers beträgt. Wenn das Rohr von einer Schutzschale umhüllt ist, ist ein Abstand, der dem Rohrdurchmesser entspricht, vertretbar.

Zwischen Teppichen und dem Feuer muss Mindestabstand von 80 cm gewahrt bleiben.

Schützen Sie brennbare Böden vor dem Ofen mithilfe einer feuerfesten Bodenplatte gegen eventuell herausfallende Asche. Die Bodenplatte muss den in Ihrem Land gültigen gesetzlichen Normen entsprechen.

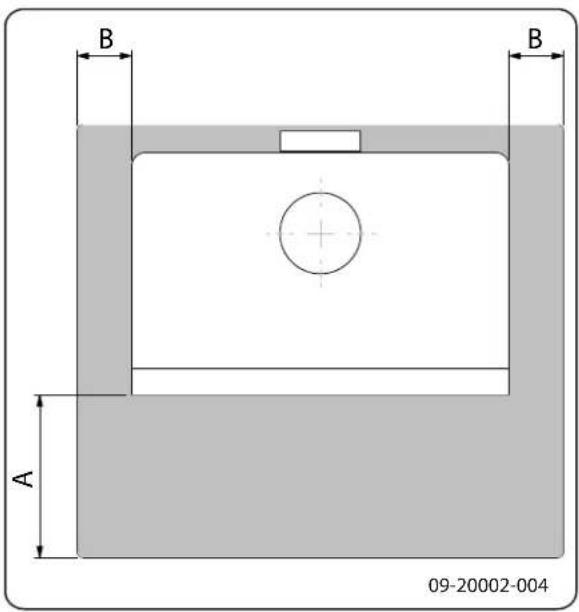

Für die Abmessungen der feuerfesten Bodenplatte: Vgl. die Anlage "Abstand zu brennbarem Material"

Für weitere Anforderungen im Zusammenhang mit der Brandsicherheit: Vgl. die Anlage "Abstand zu brennbarem Material"

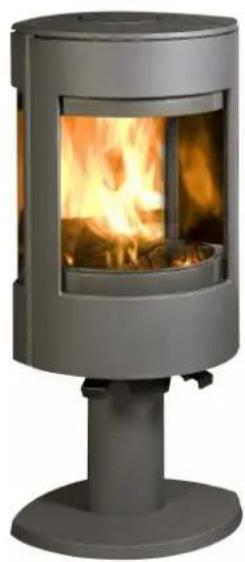

Produktbeschreibung

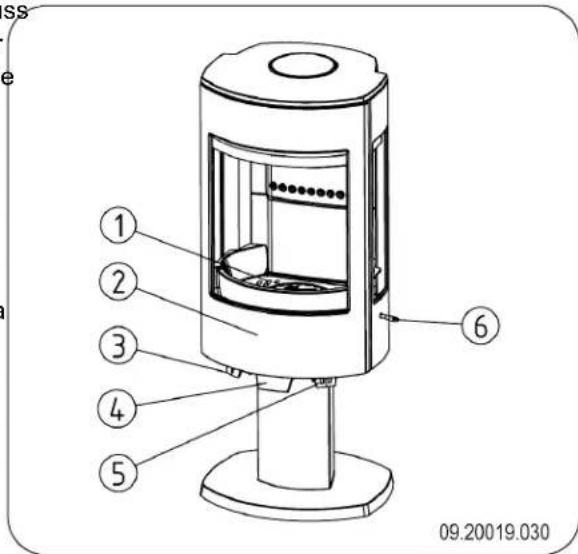

① ② ③ ④ ⑤ ⑥ 09.20019.030

1. Heizrost
2. Tür
   ein Primäre Luftklappe
3. Türriegel
4. Sekundäre Luftklappe
5. Schüttelstange

Installation

Allgemeine Vorbereitung

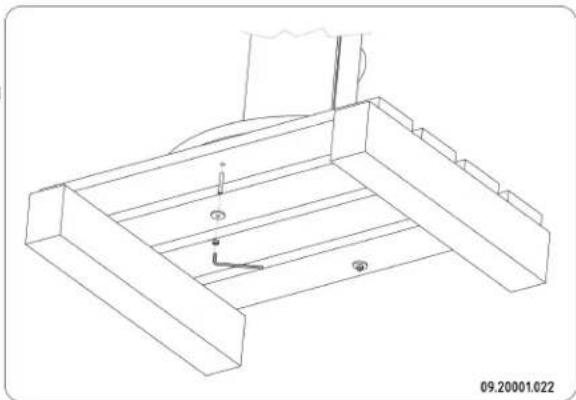

Überprüfen Sie das Gerät sofort nach Lieferung auf (Transport-) Schäden und eventuelle andere Mängel. Das Gerät ist an der Unterseite mit Schrauben auf der Platte befestigt.

Wenn Sie (Transport-) Schäden oder Mängel feststellen, nehmen Sie das Gerät nicht in Betrieb, und informieren Sie den Händler.

Entfernen Sie die abmontierbaren Teile (feuerfeste Innenplatten, Rost, obere Platte, Aschenlade) aus dem Gerät, bevor Sie es installieren.

Wenn Sie die abmontierbaren Teile entfernen, können Sie das Gerät leichter verschieben und Beschädigungen vermeiden.

Achten Sie beim Entfernen dieser Teile auf ihre ursprüngliche Lage, damit Sie sie später wieder korrekt anbringen können.

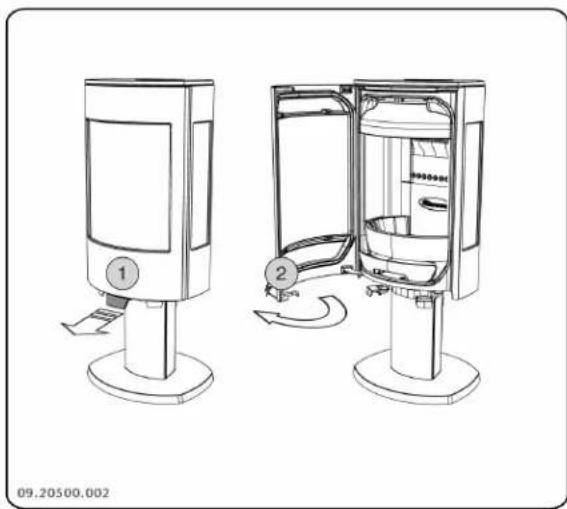

1. Öffnen Sie die Tür; vgl. die nachfolgende Abbildung.

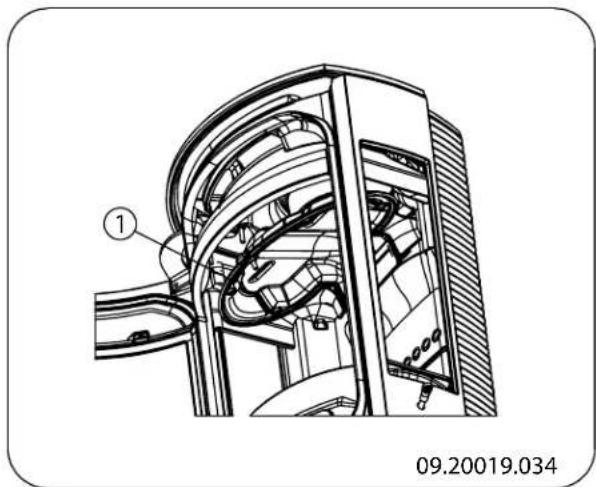

1. Entfernen Sie die feuerfesten Innenplatten; vgl. die folgende Abbildung.

Die Vermiculit-Innenplatten haben ein geringes Gewicht und sind bei Lieferung zumeist ockerfarben. Sie isolieren die Verbrennungskammer und sorgen so für eine bessere Verbrennung. Gusseiserne Innenplatten schützen die Verbrennungskammer und geben Wärme an die Umgebung ab.

d re 1 09.20019.033

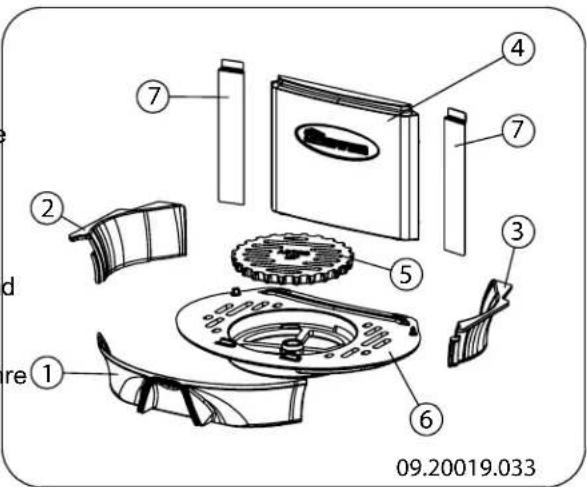

Herausnehmbare Innenteile

astro3 series

1 03.77099.002 Feuerkorb vorn
2 03.77400.002 Feuerkorb links
3 03.77401.002 Feuerkorb rechts
4 03.08365.002 Auskleidungsplatte
5 03.61115.100 Rüttelrost
6 03.66532.100 Heizrost

astro4 series

1 03.77099.002 Feuerkorb vorn
2 03.77402.002 Feuerkorb links
3 03.77403.002 Feuerkorb rechts
4 03.08365.002 Auskleidungsplatte
5 03.61115.100 Rüttelrost
6 03.66532.100 Heizrost
7 03.35210.000 Frontblende

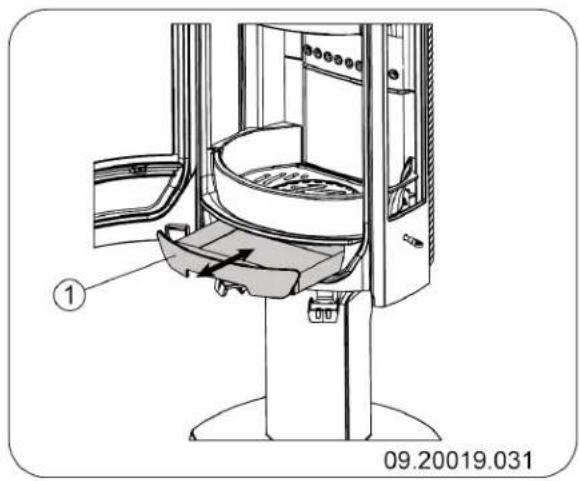

1. Entfernen Sie die Aschenlade; vgl. die nachfolgende Abbildung.

Schornsteinanschluss vorbereiten

Beim Anschließen des Geräts an einen Schornstein haben Sie die Wahl, den Anschluss an der Oberseite oder an der Rückseite des Geräts vorzunehmen.

Bei Lieferung des Geräts ist der Anschluss an der Rückseite offen.

Den Ausgang, den Sie nicht verwenden möchten, müssen Sie mit dem mitgelieferten Abschlussdeckel verschließen.
An dem Ausgang, den Sie verwenden möchten, montieren Sie das mitgelieferte Anschlussstück.
▶ Abdichtungs- und Befestigungsmaterialien sind im Lieferumfang enthalten.

09.20500.038

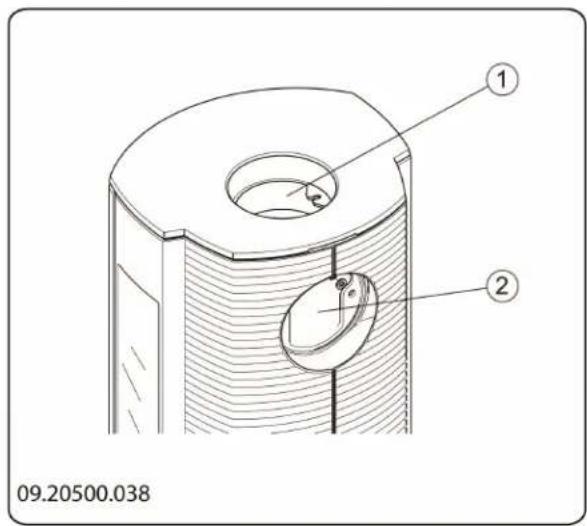

1 Anschluss - Oberseite
2 Anschluss - Rückseite

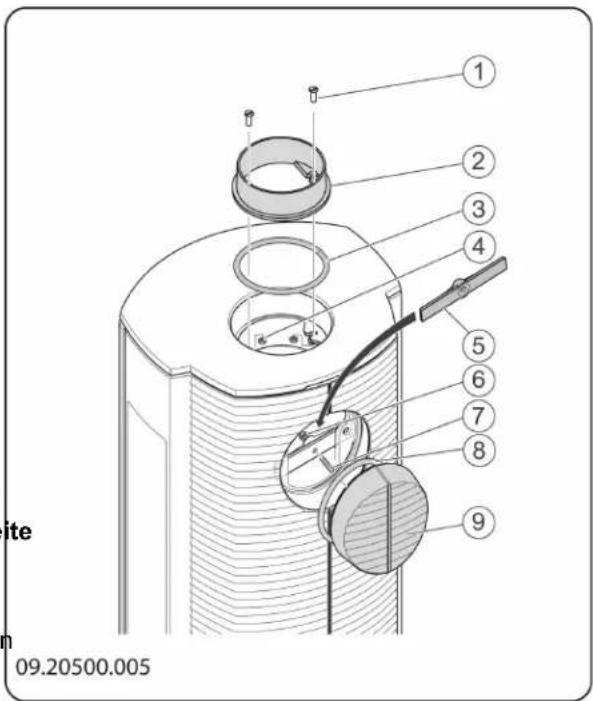

Anschluss an Oberseite

1 2 3 4 5 6 7 8 9 09.20500.005

1. Entfernen Sie die obere Platte.

Die Oberplatte kann von dem Gerät abgenommen werden.

1. Versehen Sie an der Oberseite die Kontaktfläche für das Anschlussstück mit Abdichtkitt.
2. Montieren Sie das Anschlussstück mit den Befestigungsmaterialien.
3. Versehen Sie am Ausgang an der Rückseite die Kontaktfläche für den Abschlussdeckel mit Abdichtkitt.
4. Montieren Sie den Abschlussdeckel mit den Befestigungsmaterialien.

Anschluss an der Rückseite

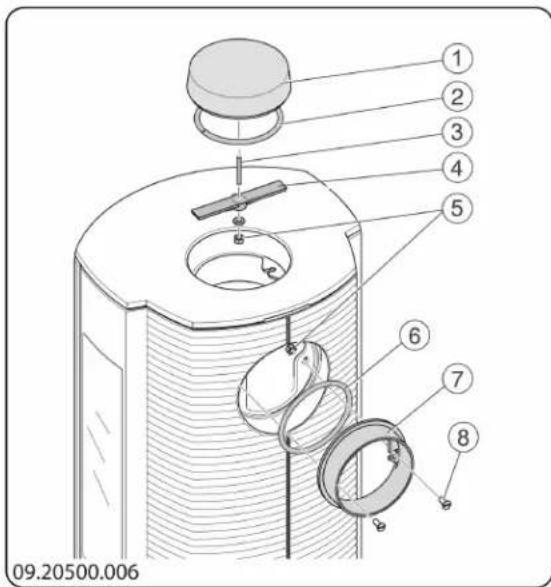

1 2 3 4 5 6 7 8 09.20500.006

1. Entfernen Sie die obere Platte.

Die Oberplatte kann von dem Gerät abgenommen werden.

1. Versehen Sie am Ausgang an der Oberseite die Kontaktfläche für den Abschlussdeckel mit Abdichtkitt.
2. Montieren Sie den Abschlussdeckel mit den Befestigungsmaterialien.
3. Versehen Sie an der Rückseite die Kontaktfläche für das Anschlussstück mit Abdichtkitt.
4. Montieren Sie das Anschlussstück mit den Befestigungsmaterialien.

Vorbereiten des Außenluftanschlusses

Wenn das Gerät in einem unzureichend belüfteten Raum aufgestellt wird, können Sie einen Anschlusssatz für die Zufuhr von Außenluft an das Gerät anschließen. Einige der vorhandenen Lufteinlässe des Geräts müssen dann mit dem mitgelieferten Abdeckmaterial verschlossen werden. Es wird empfohlen, einen Anschlusssatz zu verwenden, der über eine Klappe verfügt, die geschlossen werden kann, wenn das Gerät nicht verwendet wird.

Das Luftzufuhrrohr hat einen Durchmesser von 100 mm. Bei Verwendung eines glatten Rohrs darf dieses höchstens 12 Meter lang sein. Bei Verwendung von Hilfsstücken, wie etwa Biegungen, müssen Sie die maximale Länge (12 m) pro Hilfsstück um einen Meter vermindern.

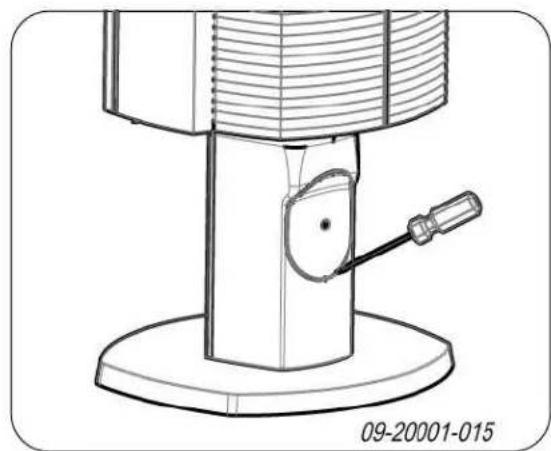

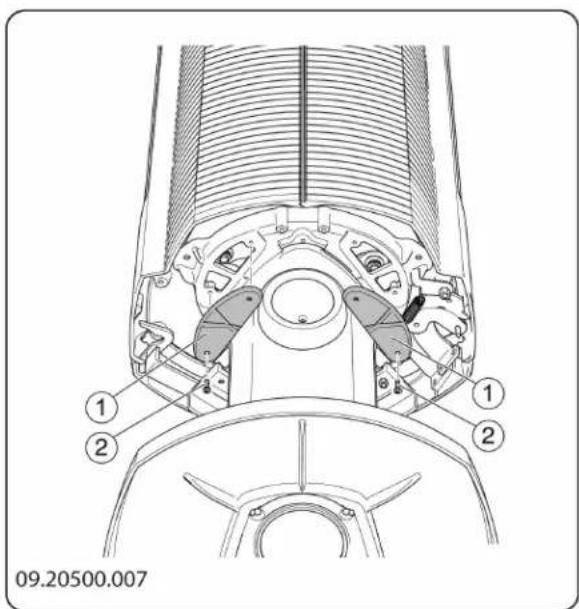

1. Schließen Sie den Lufteinlass in der Bodenplatte mit den gusseisernen Abdeckplatten (1) und den Schrauben (2) ab; vgl. die nachfolgende Abbildung.

Durch Verschluss des Lufteinlasses in der Bodenplatte verhindern Sie, dass die Luft aus dem nicht ausreichend entlüfteten Raum für die Verbrennung verwendet wird.

09.20500.007

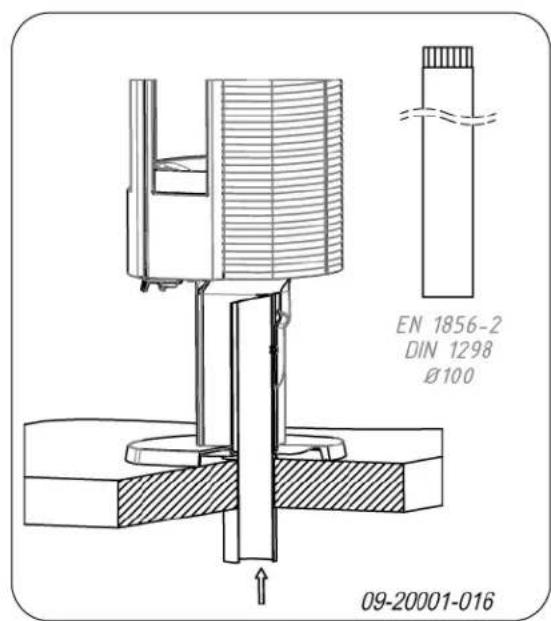

1. Für Außenluftanschluss durch den Fußboden:

a. Bringen Sie im Fußboden eine Anschlussöffnung an; vgl. "Anlage 2, Abmessungen" für die korrekte Position dieser Anschlussöffnung.
b. Schieben Sie ein gerades Luftanfuhrrohr auf das Anschlussstück des Geräts, so dass es nicht verschoben werden kann; vgl. die nachfolgende Abbildung.

EN 1856-2 DIN 1298 Ø100 09-20001-016

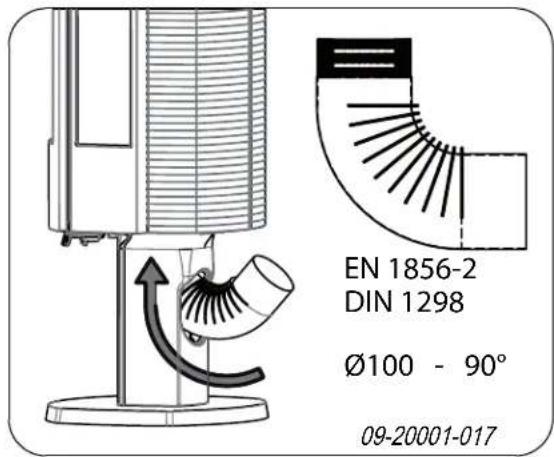

1. Für Außenluftanschluss über die Geräterückseite: a. Bringen Sie im Sockel oder im Holzfach eine Öffnung an, indem Sie die Abdeckplatte an der Rückseite des Sockels oder das Holzfach entfernen; vgl. die nachfolgenden Abbildungen.

Je nach Ausführung des Geräts ist die Abdeckplatte mit federnden Clips oder mit einem Schlussplättchen befestigt. Verwenden Sie bei einer Federbefestigung einen Schraubendreher, um die Abdeckplatte aus ihrer Nut zu heben.

b. Schließen Sie einen so genannten "Ellbogen" hermetisch an die Öffnung in dem Sockel oder dem Holzfach an, so dass dieser nicht verschoben werden kann; vgl. die nachfolgende Abbildung.

Je nach Ausführung des Ellbogens kann die Höhenabmessung für den Anschluss durch die Wand abweichen.

EN 1856-2 DIN 1298 Ø100 - 90° 09-20001-017

Aufstellen und anschließen

1. Stellen Sie das Gerät an einem geeigneten Ort auf, und sorgen Sie mit einer Wasserwaage für eine ebene Aufstellung.

2. Schließen Sie das Gerät hermetisch dicht an den Schornstein an.

3. Bei Außenluftanschluss: Schließen Sie die Außenluftzufuhr an dem Anschlussstück im Sockel oder dem Holzfach des Geräts oder an dem montierten Ellbogen an.

4. Setzen Sie alle abmontierten Teile wieder an ihrem korrekten Platz in das Gerät ein.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Das Gerät ist jetzt gebrauchsfertig.

Inbetriebnahme

Erste Inbetriebnahme

Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, lassen Sie es einige Stunden durchheizen. Dadurch härtet der hitzebeständige Lack aus. Hierbei kann es zu Rauch- und Geruchsbildung kommen. Öffnen Sie dann eventuell in dem Raum, in dem das Gerät aufgestellt ist, Fenster und Türen.

Brennstoff

Das Gerät eignet sich zum Verheizen von NaturholzBraunkohlebriketts haben ungefähr dieselben sofern dieses gesägt, gespalten und hinreichend Brenneigenschaften wie Holz.

Zudem eignet sich das Gerät auch zum Verfeuern von Braunkohlebriketts und Anthrazitkohle.

Verwenden Sie keine anderen Brennstoffe; diese können dem Gerät ernsthafte Schäden zufügen.

Die folgenden Brennstoffe dürfen nicht verwendet werden, da sie die Umwelt verschmutzen und da sie Gerät und Schornstein stark verunreinigen, was zu einem Schornsteinbrand führen kann:

▶ Behandeltes Holz, wie etwa Holz mit Beschichtungen, gefärbtes Holz, imprägniertes Holz, konserviertes Holz, Multiplex und Spanplatten.

Kunststoff, Altpapier und Haushaltsabfälle.

Holz

▶ Verwenden Sie vorzugsweise hartes Laubholz, wie etwa Eiche, Buche, Birke oder Obstbaumholz. Dieses Holz brennt langsam bei ruhiger Flamme. Nadelholz enthält mehr Harz, brennt schneller und erzeugt mehr Funken.

▶ Verwenden Sie getrocknetes Holz mit maximal 20 % Feuchtigkeitsanteil. Hierzu muss das Holz mindestens zwei Jahre lang getrocknet werden.

Sägen Sie das Holz auf Maß und spalten Sie es, solange es noch frisch ist. Frisches Holz lässt sich leichter spalten, und gespaltenes Holz trocknet besser. Bewahren Sie das Holz unter einer Abdeckung auf, in der sich der Wind frei bewegen kann.

▶ Verwenden Sie kein nasses Holz. Nasses Holz spendet keine Wärme, da die gesamte Energie für das Verdampfen der Feuchtigkeit verwendet wird. Dabei entsteht viel Rauch und es kommt zu Rußablagerungen an der Gerätetür und im Schornstein. Der Wasserdampf kondensiert im Gerät und kann aus dem Gerät austreten und zu schwarzen Flecken auf dem Fußboden führen. Der Wasserdampf kann auch im Schornstein kondensieren und zur Entstehung von Carbolineum beitragen. Dieser Stoff ist leicht brennbar und kann zu einem Schornsteinbrand führen.

Braunkohlebriketts

Sorgen Sie für ein gutes Holzkohlebett, bevor Sie die Braunkohlebriketten anzünden.

Befolgen Sie zum Anzünden des Ofens die Anleitung im Abschnitt "Anzünden".

Anthrazitkohle

Anthrazitkohlen werden aufgrund bestimmter Merkmale, wie etwa dem prozentualen Anteil flüchtiger Stoffe, in Kategorien unterteilt. Der Aschegehalt von Anthrazitkohle liegt zwischen 3 und 13 %. Je niedriger der Aschegehalt, um so höher der Heizwert der Kohle, und um so seltener müssen Sie den Ofen entaschen.

▶ Verwenden Sie vorzugsweise Anthrazitkohle der Kategorie A mit niedrigem Aschegehalt.
▶ Verwenden Sie das empfohlene Format 12/22 oder 20/30.
Befolgen Sie zum Anzünden des Ofens die Anleitung im Abschnitt "Anzünden".

Anzünden

Sie können überprüfen, ob der Schornstein über ausreichenden Zug verfügt, indem Sie oberhalb der Flammplatte ein Knäuel Zeitungspapier anzünden. E kalter Schornstein verfügt oft über unzureichenden Zug, wodurch Rauch in das Zimmer gelangen kann. Wenn Sie das Gerät wie hier beschrieben anzünden vermeiden Sie dieses Problem.

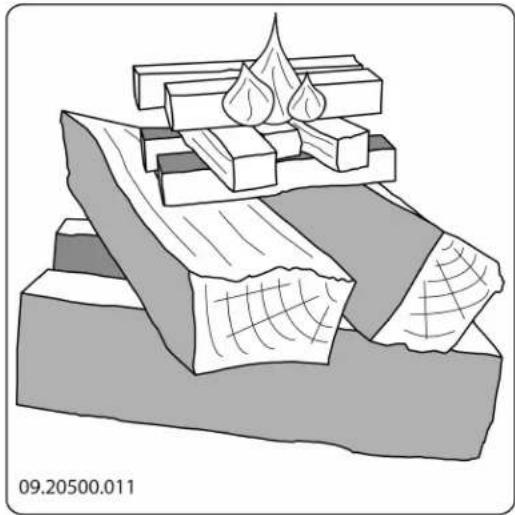

1. Stapeln Sie zwei Lagen mittelgroßer Holzstücke kreuzweise übereinander.
2. Stapeln Sie auf den Holzstücken zwei Lagen Anzündehölzchen kreuzweise übereinander.
3. Legen Sie den Anzünderblock zwischen die unterste Lage von Anzündehölzchen, und zünden Sie den Anzünderblock gemäß der Anleitung auf der Verpackung an.

1. Schließen Sie die Tür des Geräts, und öffnen Sie er den primären Lufteinlass sowie den sekundären Lufteinlass des Geräts; vgl. den Abschnitt "Regelung der Verbrennungsluft".
2. Lassen Sie das Anzündfeuer durchbrennen, bis ein glühendes Holzkohlebett entstanden ist. Anschließend können Sie das Gerät erneut füllen und regeln, vgl. das Kapitel "Heizen mit Holz".

Heizen mit Holz

Nachdem Sie die Anleitungen zum Anzünden befolgt haben:

1. Öffnen Sie langsam die Tür des Geräts.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
3. Stapeln Sie einige Holzstücke auf dem Holzkohlebett auf.

Lose Stapelung

Heizen mit Braunkohlebriketts

Braunkohlebriketts brennen in etwa derselben Weise wie Holz. Sorgen Sie mit dem primären Lufteinlass für eine ausreichende Luftzufuhr unter dem Feuer. Vgl. weiter den Abschnitt "Heizen mit Holz".

Beim Heizen mit Braunkohlebriketts entsteht viel Asche. Entfernen Sie die Asche regelmäßig. Vgl. dazu den Abschnitt "Entaschen".

Wenden Sie sich für Informationen zu den Eigenschaften und der Verwendung von Braunkohlebriketts an den Händler, oder sehen Sie auf der Verpackung der Braunkohlebriketts nach.

Bei einer losen Stapelung verbrennt das Holz schne Nachdem Sie die Anleitung zum Anzünden befolgt da der Sauerstoff jedes Holzstück einfach erreichen haben:

kann. Stapeln Sie das Holz lose, wenn Sie kurz heizen möchten.

Kompakte Stapelung

Bei einer kompakten Stapelung verbrennt das Holz langsamer, da der Sauerstoff zunächst nur einzelne Holzstücke erreichen kann. Stapeln Sie das Holz kompakt, wenn Sie länger heizen möchten.

1. Schließen Sie die Tür des Geräts.
2. Schließen Sie den primären Lufteinlass, und lassen Sie den sekundären Lufteinlass offen stehen.

Füllen Sie das Gerät maximal zu einem Drittel.

1. Öffnen Sie langsam die Tür des Geräts.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
3. Legen Sie die Braunkohlebriketts auf das Holzkohlebett.
4. Schließen Sie die Tür.
5. Entaschen Sie regelmäßig den Heizboden mit dem Schüttelrost. Verwenden Sie zur Bedienung der Schüttelstange die mitgelieferte "kalte Hand".

Heizen mit Anthrazitkohle

Schließen Sie beim Heizen mit Anthrazitkohle immer die sekundäre Luftklappe.

Versetzen Sie die Brennstoffwahl-Luftklappe in den geschlossenen Zustand.

Nachdem Sie die Anleitung zum Anzünden befolgt haben:

1. Öffnen Sie die primäre Luftklappe vollständig.
2. Öffnen Sie langsam die Tür des Geräts.
3. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
4. Verteilen Sie eine Schaufel Kohlen auf dem Holzkohlebett, und warten Sie mit der nächsten

Schaufel so lange, bis die Kohlen zu glühen beginnen.

1. Geben Sie jetzt mehr Kohlen hinzu.

Achten Sie darauf, dass Sie das Feuer nicht ersticken, indem Sie zu viele Kohlen hinzufügen.

Sie haben die maximale Nachfüllung erreicht, wenn die Glut der vorherigen Füllung gerade noch sichtbar ist.

1. Schließen Sie die Tür.

2. Lassen Sie die Kohlen einige Minuten lang gut durchbrennen, und regeln Sie die Luftzufuhr mit der primären Luftklappe.

Wenn der Feuerkorb oder die gusseisernen Lamellen rot zu glühen beginnen, heizen Sie zu intensiv.

1. Entaschen Sie regelmäßig den Heizboden mit dem Schüttelrost. Verwenden Sie zur Bedienung der Schüttelstange die mitgelieferte "kalte Hand".

Regelung der Verbrennungsluft

Das Gerät verfügt über verschiedene Einrichtungen für die Luftregelung; vgl. die nachfolgende Abbildung.

09.20500.012

0500.012

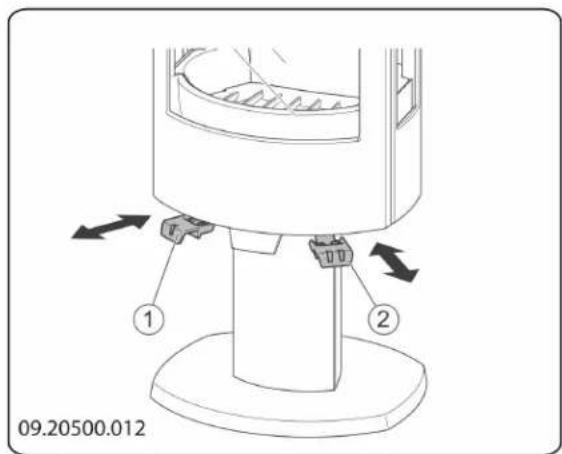

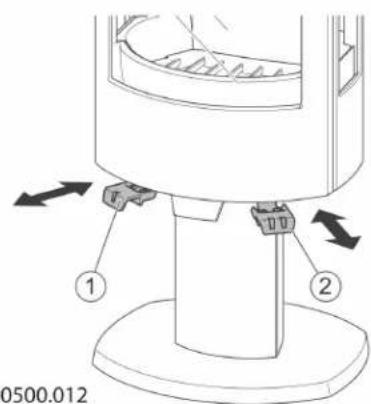

Ist die primäre Luftklappe und ist in

1. ausgezogener Position geöffnet und in nach hinten geschobener Position geschlossen.

Ist die sekundäre Luftklappe und ist in

1. ausgezogener Position geöffnet und in nach hinten geschobener Position geschlossen.

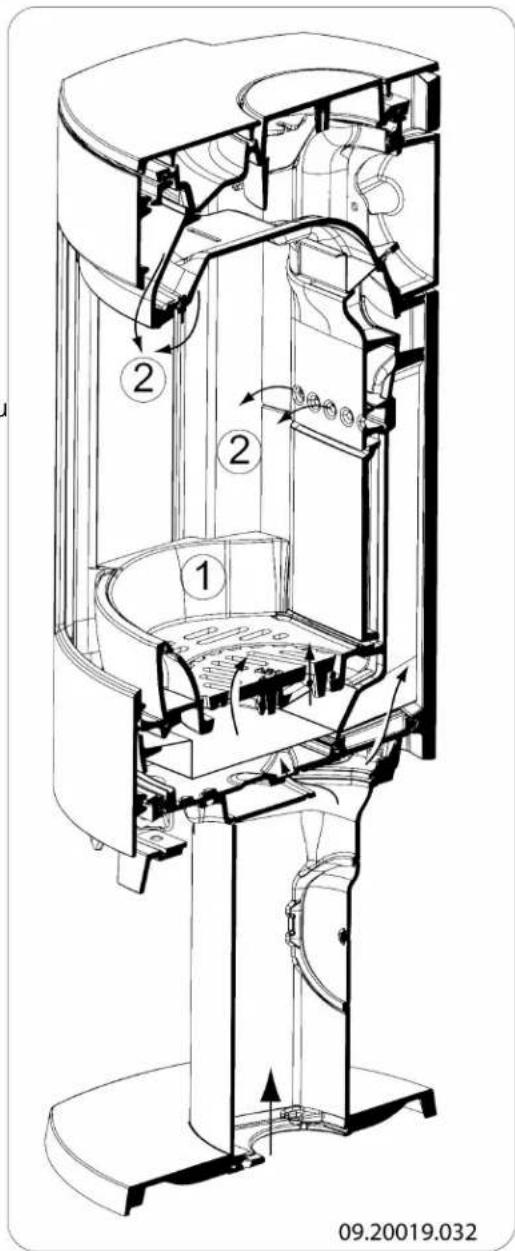

Die primäre Luftklappe regelt die Luft unter dem Rost (1); vgl. die nachfolgende Abbildung.

Die sekundäre Luftklappe regelt die Luft vor dem Glas und den Luftöffnungen in der Rückwand (2).

09.20019.032

Hinweise

Heizen Sie niemals mit geöffneter Tür.

Heizen Sie das Gerät regelmäßig gut durch.

Wenn Sie lange mit niedriger Flamme heizen, können sich im Schornstein Ablagerungen von Teer und Carbolineum (Steinkohlenteer) bilde Diese Stoffe sind leicht brennbar. Wenn die Ablagerungen dieser Stoffe zu sehr anwachsen, kann durch eine plötzliche Temperatursteigerung ein Schornsteinbrand entstehen. Wenn Sie regelmäßig gut durchheizen, verschwinden eventuelle Teer- und Carbolineum-Ablagerungen.

Darüber hinaus kann sich beim Heizen auf z geringer Stufe Teer auf der Scheibe der Gerätetür absetzen.

Bei milden Außentemperaturen ist es daher über besser, das Gerät einige Stunden lang intensiv durchbrennen zu lassen, als es längere Zeit au niedrigem Stand zu betreiben.

Regeln Sie die Luftzufuhr mit dem sekundären Lufteinlass.

Der sekundäre Lufteinlass belüftet nicht nur das Feuer, sondern auch das Glas und schützt es so vor schneller Verschmutzung.

Öffnen Sie den primären Lufteinlass rechtzeitig, wenn die Luftzufuhr über den sekundären Lufteinlass nicht ausreicht, oder wenn Sie das Feuer neu entfachen möchten.
Das regelmäßige Nachfüllen kleiner Mengen von Holzstücken ist besser, als viel Holz auf einmal zu befüllen.

Löschen des Feuers

Füllen Sie keinen Brennstoff nach, und lassen Sie Ofen normal ausgehen. Wenn ein Feuer durch Verminderung der Luftzufuhr gedämpft wird, werden schädliche Stoffe freigesetzt. Lassen Sie das Feuer daher selbstständig herunterbrennen. Achten Sie auf das Feuer, bis es vollständig erloschen ist. Wenn der Fall ist, können alle Luftklappen geschlossen werden.

Entaschen

Nach dem Verbrennen von Holz bleibt eine relativ geringe Menge Asche zurück. Dieses Aschebett ist ein guter Isolator für den Heizboden und sorgt für eine gute Verbrennung. Sie können daher ruhig eine dünne Schicht Asche auf dem Heizboden liegen lassen.

Die Luftzufuhr durch den Heizboden darf jedoch nicht behindert werden, und hinter der gusseisernen Innenplatte darf sich nicht zu viel Asche ansammeln. Entfernen Sie daher regelmäßig die angesammelte Asche.

Nach dem Verbrennen von Braunkohlebriketts oder Anthrazitkohlen bleibt relativ viel Asche zurück. Es darf sich keine Asche unter dem Heizrost ansammeln, und die Asche darf nicht die Unterkante des Rostes erreichen. Der Rost wird dann überhitzt und beschädigt.

IV. Verwenden Sie die Rüttelstange, um den Rost auf von überschüssiger Asche zu befreien.

Verwenden Sie zur Bedienung der Rüttelstange die kalte Hand, wenn das Gerät noch warm ist.

1. Öffnen Sie die Tür des Geräts.

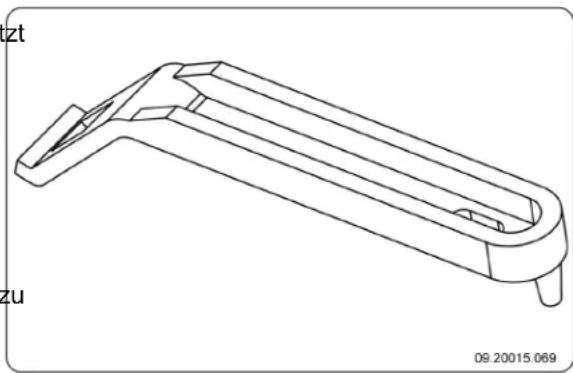

den 3. Eventuell vorhandene Aschenreste mit der kleinen Zugschippe durch den Rost schieben.

1. Entfernen Sie die Aschenlade (siehe folgende Abbildung) mit Hilfe der mitgelieferten Dies Handschuhe und leeren Sie sie.

1. Setzen Sie die Aschenlade wieder ein, und schließen Sie die Tür des Geräts.

Nebel

Nebel behindert die Abfuhr von Abgasen durch den Schornstein. Rauch kann sich niederschlagen und zu Geruchsbelästigung führen. Bei Nebel sollten Sie daher nicht mit dem Gerät heizen, wenn dies nicht unbedingt erforderlich ist.

Eventuelle Probleme

Lesen Sie die Anlage "Diagnoseschema", um eventuell bei der Verwendung des Geräts auftretende Probleme zu lösen.

Um die Nominalleistung des Geräts zu erreichen, sollten die Holzstücke ca. 45 lang sein und ungefähr 2 kg wiegen.

Wartung

Befolgen Sie die Wartungsanleitungen in diesem Kapitel, um ihr Gerät in einem guten Zustand zu halten.

Schornstein

In vielen Ländern sind Sie gesetzlich dazu verpflichtet, den Schornstein regelmäßig kontrollieren und warten zu lassen.

▶ Zu Beginn der Heizperiode: Lassen Sie den Schornstein von einem anerkannten

Schornsteinfeger reinigen/fegen.

Während der Heizperiode und wenn der Schornstein für längere Zeit nicht verwendet wurde: Lassen Sie den Schornstein auf Ruß untersuchen.
Nach der Heizperiode: Schließen Sie den Schornstein mit einem Knäuel Zeitungspapier ab.

Reinigung und andere regelmäßige Wartungsarbeiten

Reinigen Sie das Gerät nicht, so lange es noch warm ist.

▶ Reinigen Sie die Außenseite des Geräts mit einem trockenen und fusselfreien Tuch.

Nach Ablauf der Heizperiode können Sie die Innenseite des Geräts reinigen:

Entfernen Sie eventuell zuerst die feuerfesten Innenplatten. Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.
Reinigen Sie eventuell die Luftzufuhrkanäle. Entfernen Sie hierzu die obere Platte. Diese liegt lose auf dem Gerät.
Entfernen Sie eventuell die Flammplatte oben in dem Gerät und reinigen Sie sie.

Flammplatte entfernen und anbringen

Schrauben Sie das Klemmplättchen an der Vorderseite der Flammplatte los. Heben Sie die Flammplatte von dem Stützbalken, und kippen Sie sie aus dem Gerät. Achten Sie beim Zurücksetzen darauf, dass die Rückseite der Flammplatte gut an den Lufttunnel hinten im Gerät anschließt.

Kontrolle der feuerfesten Innenplatten

Die feuerfesten Innenplatten sind Verbrauchsteile, die dem Verschleiß unterliegen. Innenplatten aus Vermiculit sind empfindlich. Diese Innenplatten nicht mit den Holzscheiten bestoßen. Überprüfen Sie die Innenplatten regelmäßig, und tauschen Sie sie bei Bedarf aus.

Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.

Die isolierenden Vermiculit- oder Schamott-Innenplatten können Haarrisse aufweisen, dies hat aber keine nachteiligen Auswirkungen auf ihre Funktion.

Gusseiserne Innenplatten halten lange, wenn Sie regelmäßig die Asche entfernen, die sich dahinter ansammelt. Wenn angesammelte Asche hinter einer gusseisernen Platte nicht entfernt wird, kann die Platte keine Wärme mehr an die Umgebung abgeben und sich anschließend verformen oder reißen.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Glas reinigen

Gut gereinigtes Glas nimmt weniger schnell neuen Schmutz auf. Gehen Sie folgendermaßen vor:

1. Entfernen Sie Staub und losen Rost mit einem trockenen Tuch.

2. Reinigen Sie das Glas mit einem Ofenscheibenreiniger:

a. Tragen Sie Ofenscheibenreiniger auf einen Küchenschwamm auf, wischen Sie die gesamte Glasoberfläche damit ab und lassen Sie den Reiniger einwirken.

b. Entfernen Sie den Schmutz mit einem feuchten Tuch oder mit Küchenpapier.

1. Reinigen Sie das Glas dann noch einmal mit einem normalen Glasreinigungsprodukt.

2. Wischen Sie das Glas mit einem trockenen Tuch oder mit Küchenpapier ab.

▶ Verwenden Sie keine scheuernden oder scharfen Produkte zur Reinigung des Glases.

▶ Verwenden Sie zum Schutz Ihrer Hände geeignete Haushaltshandschuhe.

Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss dieses Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Achten Sie darauf, dass kein Ofenscheibenreiniger zwischen das Glas und die gusseiserne Tür läuft.

Schmieren

"Obwohl Gusseisen eigentlich "selbstschmierend" ist, müssen bewegliche Teile doch regelmäßig geschmiert werden.

Schmieren Sie die beweglichen Teile (wie etwa Leitungssysteme, Scharnierfedern, Riegel und Luftklappen) mit einem hitzebeständigen Fett (erhältlich im Fachhandel).

Finish erneuern

Kleine Lackschäden können Sie mit hitzebeständigem Speziallack aus der Sprühdose beheben, den Sie bei Ihrem Lieferanten erhalten.

Emailleschäden können Sie mit hitzebeständigem Speziallack beheben, den Sie bei Ihrem Lieferanten erhalten.

Abdichtung kontrollieren

Prüfen Sie, ob die Abdichtungsschnur der Tür noch gut schließt. Diese unterliegt dem Verschleiß und muss rechtzeitig ausgetauscht werden.
Überprüfen Sie das Gerät auf Luftlecks. Verschließen Sie eventuelle Risse mit Ofenkitt.

Lassen Sie den Kitt gut aushärten, bevor Sie das Gerät in Betrieb nehmen, andernfalls dehnt sich die Feuchtigkeit darin auf und führt erneut zu einem Leck.

Anlage 1: Technische Daten

Modell	Astro 3MF
	Astro 4MF
Feuerungssystem Nicht dauerhafter Gebrauch
Nominalleistung 8 kW
Schornsteinanschluss (Durchmesser) 150 mm
Gewicht +/- 140 kg
Empfohlener Brennstoff Holz Braunkoh	hlebriketts Anthrazitkohle
Eigenschaften des Brennstoffs max. 33	cm 3" - 6" - 7"		12/2220/30
Massenfluss von Abgasen 7,4 g/s	6,1 g/s	7,3 g/s
Rauchgasemperatuur im Messabschnitt	297 °C	252 °C	261 °C
Temperatur an der Auslassöffnung des Geräts	351 °C	454 °C	321 °C
Mindestzug	12 Pa	12 Pa 12 Pa
CO-Emission (13 % _2 D)	0,09 %	0,04 %	0,10 %
NOx-Emission (13 % _2 D)	123 mg/Nm ^3	151 mg/Nm ^3	123 mg/Nm ^3
CnHm-Emission (13 % _2 D)	71 mg/Nm ^3	28 mg/Nm ^3 90 mg/Nm ^3
Staubemission	18 mg/Nm ^3	17 mg/Nm ^3 15 mg/Nm ^3
Wirkungsgrad	76,7 %	82,8 %	80,0 %

Modell	Astro 3MFAstro 4MF
Feuerungssystem Dauerhafter Gebrauch
Nominalleistung 8 kW
Schornsteinanschluss (Durchmesser) 150 mm
Gewicht +/- 140 kg

Empfohlener Brennstoff Braunkohlebriketts Anthrazitkohle
Eigenschaften des Brennstoffs 3" - 6" - 7"		12/2220/30
Massenfluss von Abgasen 7 g/s 8,6 g/s
Rauchgasemperatur im Messabschnitt	252 °C	247 °C
Temperatur an der Auslassöffnung des Geräts	440 °C	301 °C
Mindestzug	12 Pa	12 Pa
CO-Emission (13 % _2 D)	0,13 %	0,16 %
NOx-Emission (13 % _2 D)	161 mg/Nm ^3	116 mg/Nm ^3
CnHm-Emission (13 % _2 D)	45 mg/Nm ^3	85 mg/Nm ^3
Staubemission		5 mg/Nm ^3
Wirkungsgrad	79,8 %	79,5 %

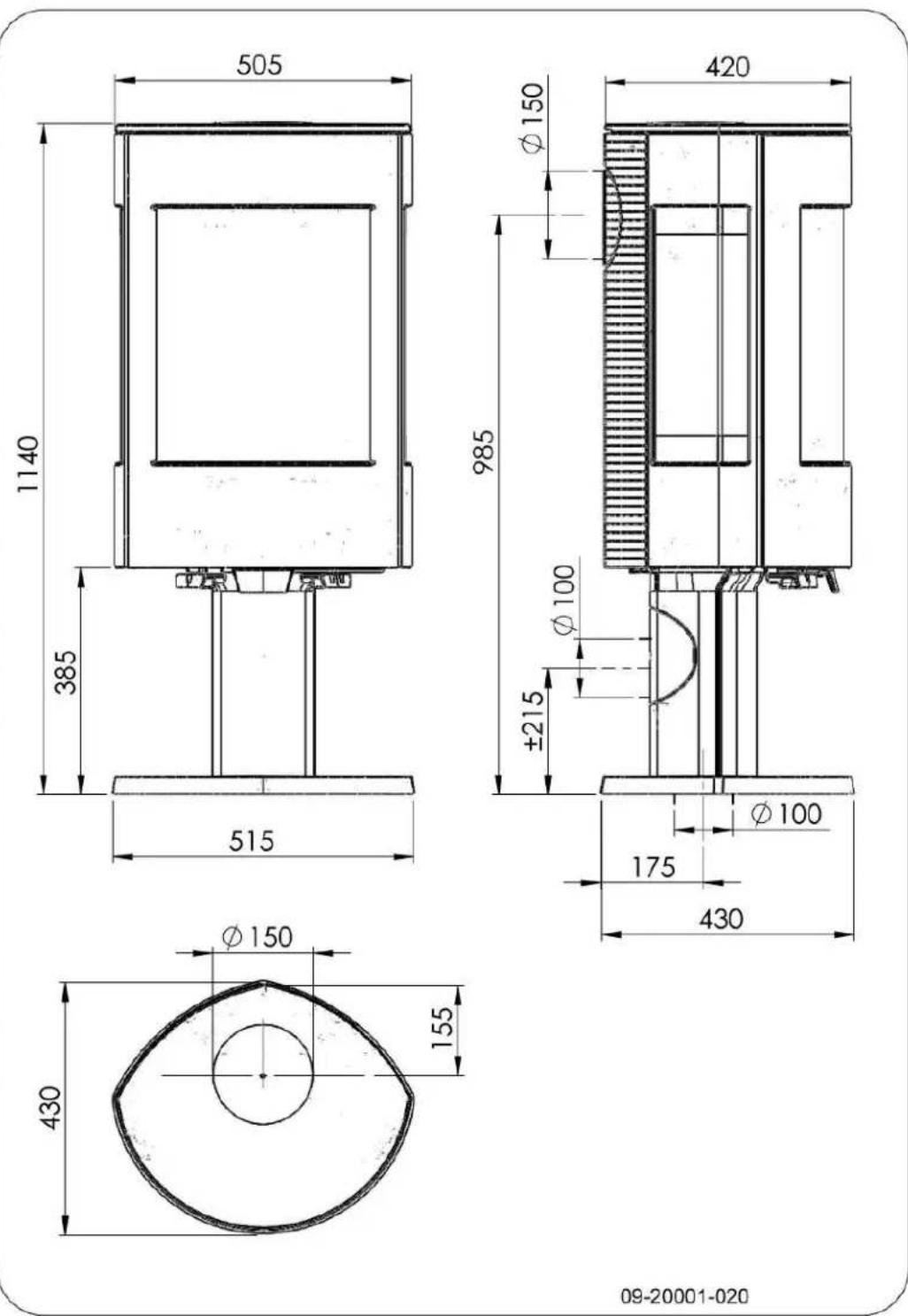

Anlage 2: Abmessungen

ASTRO 3MFP

09-20001-020

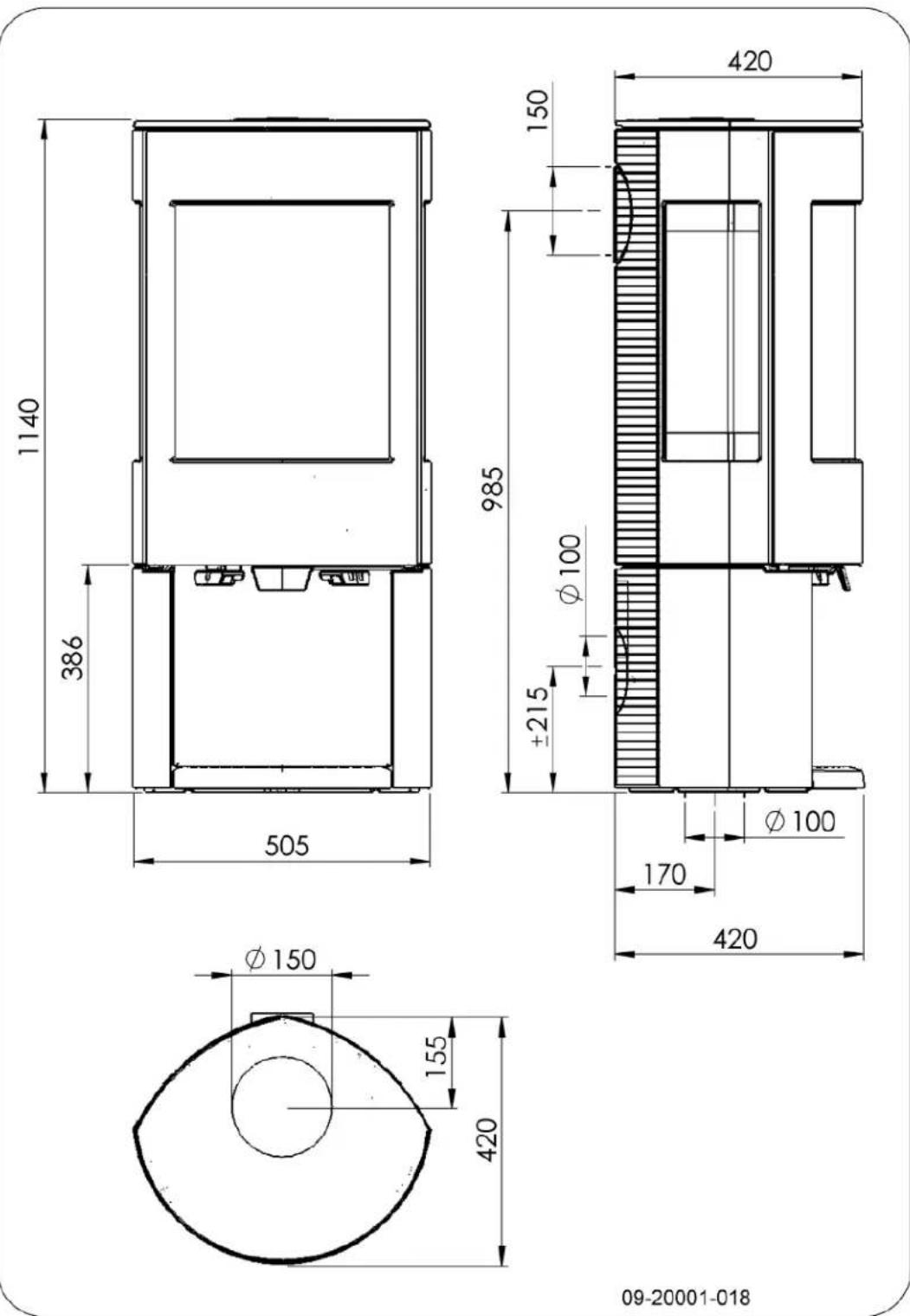

ASTRO 3MFWB

09-20001-018

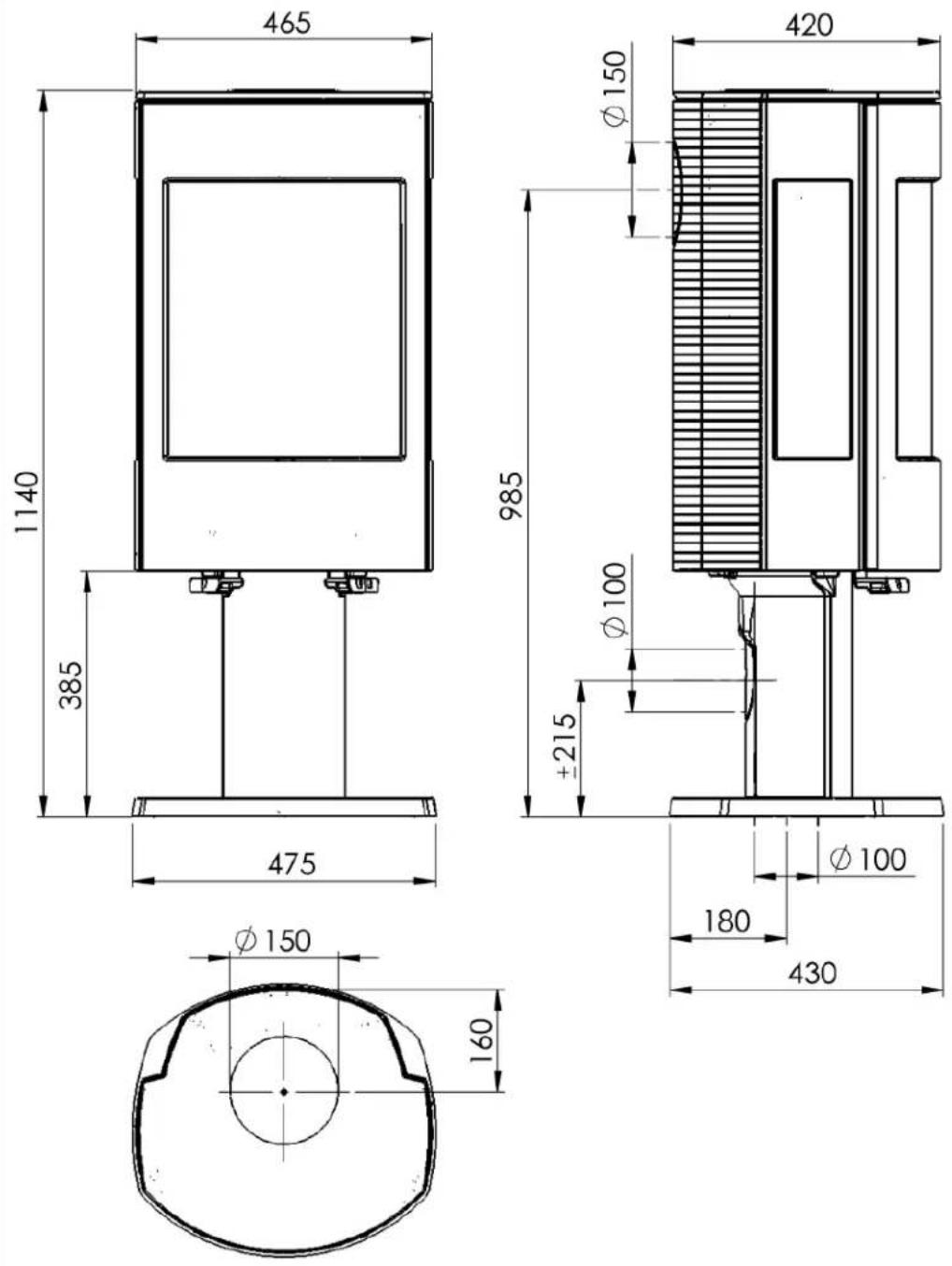

ASTRO 4MFP

09-20001-021

ASTRO 4MFWB

09-20001-019

Anlage 3: Abstand zu brennbarem Material

ASTRO 3

Minimalabstände für die Verwendung ohne Hitzeschild:

1100 50 1000 300 100 500 875 50 795 890 100 815 100 880 100 880 800 100 ① ② 500 500 500 500 800 800 09.20500.023

Wenn der Abstand des Anschlussrohrs zu brennbarem Material geringer als 300 mm ist, muss es abgeschirmt werden.

1. Brennbares Material
2. Nicht brennbares Material, Dicke 100 mm

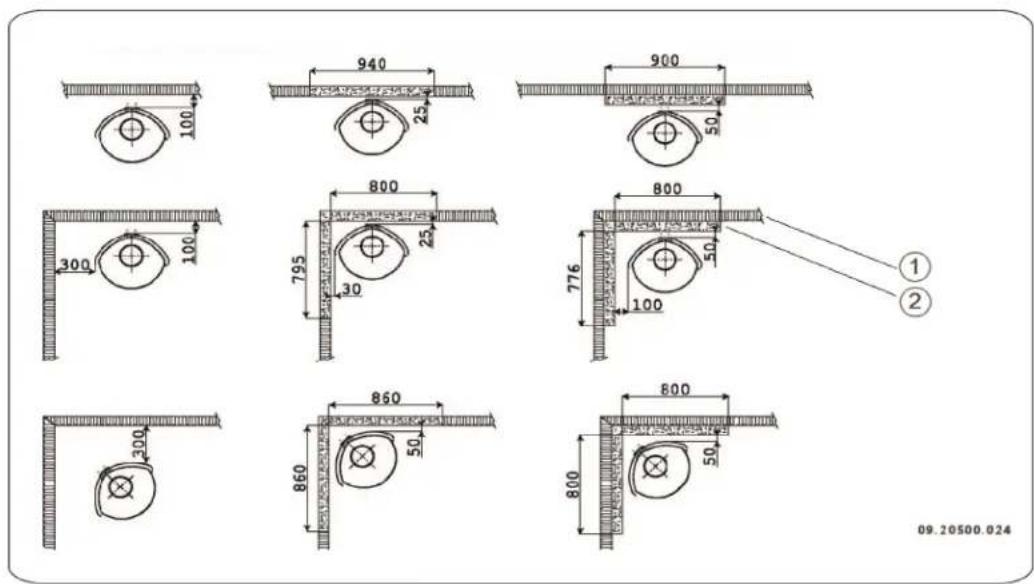

Minimalabstände für die Verwendung mit Hitzeschild:

940 25 900 100 800 25 795 30 800 100 776 800 ① ② 300 100 300 860 50 860 800 50 800 09.20500.024

1. Brennbares Material
2. Nicht brennbares Material, Dicke 100 mm

ASTRO 4

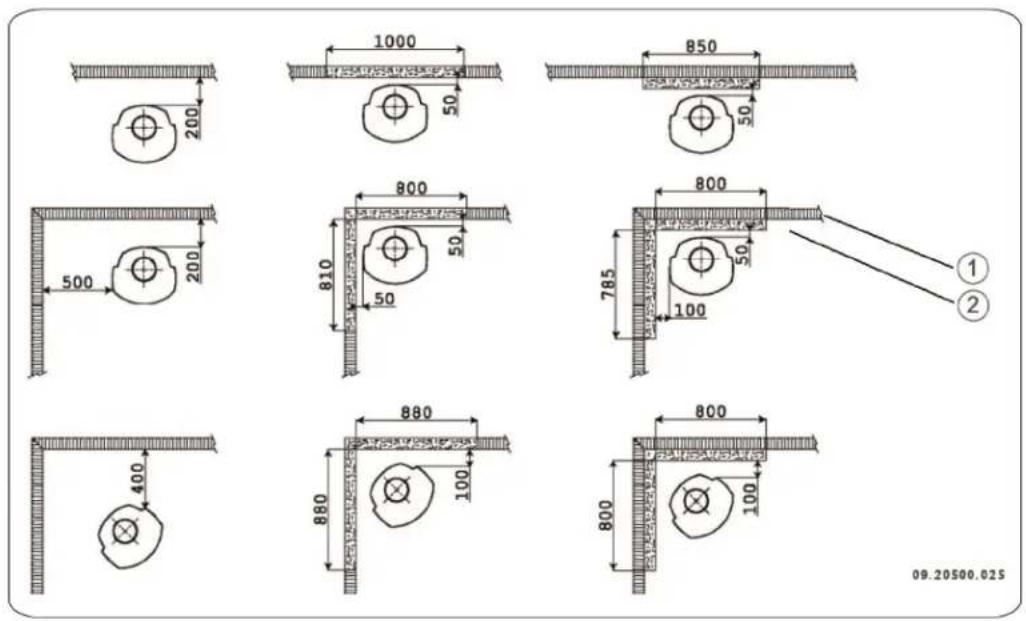

Minimalabstände für die Verwendung ohne Hitzeschild:

1000 850 200 50 50 800 800 50 810 50 785 100 400 880 860 100 800 100 ① ② 09.20500.025

Wenn der Abstand des Anschlussrohrs zu brennbarem Material geringer als 300 mm ist, muss es abgeschirmt werden.

1. Brennbares Material
2. Nicht brennbares Material, Dicke 100 mm

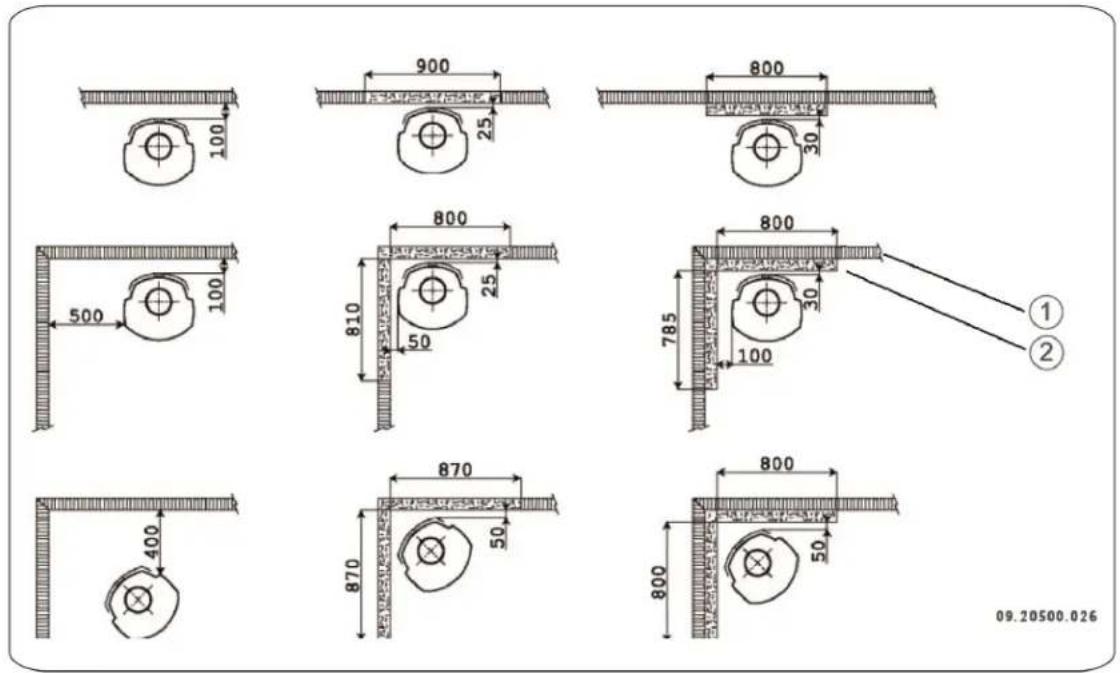

Minimalabstände für die Verwendung mit Hitzeschild:

900 800 100 25 30 800 810 25 50 785 100 870 800 400 50 870 800 50 ① ② 09.20500.026

1. Brennbares Material
2. Nicht brennbares Material, Dicke 100 mm

ASTRO 3 und ASTRO 4 - Abmessungen der feuerresistenten Bodenpla

B A 09-20002-004

Mindestabmessungen feuerfeste Bodenplatte

	A (mm)	B (mm)
Din 18891 500 300
Deutschland 500 300
Finnland 400 100
Norwegen 300 100

Anlage 4: Diagnoseschema

					Problem
●					Holz brennt nicht durch
	●				Liefert nicht ausreichend Wärme
		●			Rauchrückschlag beim Nachfüllen
			●		Gerät brennt zu stark, nicht gut regelbar
				●	Flammenanschlag an das Glas
					Mögliche Ursache Mögliche Lösung
●	●	●		●	Nicht ausreichender Zug	Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Anleitung zum Anzünden im Kapitel"Verwendung"; öffnen Sie ein Fenster.
●	●	●		●	Holz zu feucht Verwenden Sie nur Holz mit max. 20 % Feuchtigkeit.
●	●	●		●	Holzstücke zu groß	Verwenden Sie kleine Anzündeholzstücke. Verwenden Sie gespaltenes Holz mit maximal 30 cm Stückgröße.
●	●	●	●	●	Holz nicht korrekt gestapelt	Stapeln Sie das Holz so, dass zwischen den Blöcken ausreichend Luft zirkulieren kann (lose Stapelung, vgl. "Heizen mit Holz").
●	●	●		●	Schornstein funktioniert nicht korrekt	Überprüfen Sie, ob der Schornstein den Bedingungen entspricht: mindestens 4 m hoch, richtiger Durchmesser, eine gute Isolierung, glatte Innenflächen, nicht zu viele Biegungen, keine Hindernisse im Schornstein (etwa Vogelnest, Rußablagerungen), hermetische Dichtigkeit (keine Spalten).
●	●	●		●	Mündungsöffnung des Schornsteins nicht korrekt	Ausreichende Höhe über der Dachfläche, keine Hindernisse in der Nähe.
●	●	●	●	●	Einstellung der Lufteinlassöffnungen nicht korrekt	Öffnen Sie die Lufteinlassöffnungen vollständig
●	●	●		●	Anschlussdes Geräts am Schornstein nicht korrekt	Der Anschluss musshermetisch dicht sein.
●	●	●		●	Unterdruck in dem Raum, in dem das Gerät aufgestellt ist	Schalten Sie Luftabzugssysteme aus.
●	●	●		●	Unzureichende Frischluftzufuhr	Sorgen Sie für ausreichende Luftzufuhr, verwenden Sie nötigenfalls einen Außenluftanschluss.
●	●	●		●	Ungünstige Wetter- umstände? Inversionswetterlage (umgekehrter Luftstrom im Schornstein durch hohe Außentemperatur), extreme Windgeschwindigkeiten	Bei Inversionswetterlagen sollten Sie das Gerät nicht verwenden. Setzen Sie, falls erforderlich, eine Zugklappe auf den Schornstein. Dies ist nur nach Rücksprache mit dem Schornsteinfeger möglich.
		●			Zug im Wohnzimmer	Vermeiden Sie Zug im Wohnzimmer; stellen Sie das Gerät nicht in der Nähe einer Tür oder von Heizungsschächten auf.
				●	Flammen schlagen an das Glas	Vermeiden Sie es, das Holzzu dicht an das Glas zu legen. Schieben Sie den primären Lufteinlasswieder zu.
			●		Gerät verliert Luft	Überprüfen Sie die Abdichtungen der Tür und die Fugen des Geräts.

Index

A

Abdichtungsschnur der Tür 19

Abgas

Massenfluss 20-21

Abmessungen .22......

Abmontierbare Teile 8

Achtung

Ventilation 6. Versicherungsbedingungen.5.

Anschluss

Abmessungen .22....

Anschluss an Außenluftzufuhr 10

Anschluss an Schornstein.9. an Oberseite 9.

Anschlusssatz Außenluftzufuhr.10......

Anschlussstück Schornsteinanschluss 9....

Anstecken 13

Anthrazitkohlen 13

Anzündeholz 30

Anzündfeuer 13

Asche entfernen.... 16 Braunkohle.... 14

Aschenlade

Entfernen 8 öffnen 16

Aufstellen

Abmessungen.22....

Außenluft

Anschlusssatz montieren.... 10

Außenluftzufuhr 6, 10 Anschluss an 12

B

Belüftung des Feuers.... 16

Böden

Brandsicherheit .... 7 Tragvermögen .... 7

Brandsicherheit

Abstand zu brennbarem Material 26 Boden 7 Möbel 7 Wände 7

Brandstoff

füllen 14

Braunkohle

Asche 14 heizen 14

Braunkohlebriketts 12

Brennbares Material

Abstand zu 26

Brennstoff

Anthrazitkohle 12 Anthrazitkohlen 13 benötigte Menge 17 Braunkohle 12 Braunkohlebriketts 12 Holz 12 nachfüllen 16 ungeeigneter 12

Brennstoffe

geeignete 12

C

Carbolineum....16

E

Entaschen 16

Entfernen

Asche ....16 Aschenlade ....8 feuerfeste Innenplatten....8

F

Fegen des Schornsteins.... 17

Feuer

anzünden .... 13 Gerät brennt zu heftig .... 30 Gerät nicht gut regelbar .... 30 löschen .... 16 nicht ausreichende Wärme .... 30

Feuerfeste Innenplatten

entfernen 8 Warnung 12 Wartung 18

Feuerungssystem 20-21

Füllhöhe des Geräts.... 14

G

Geeignete Brennstoffe 12

Gewicht 20-21

Glas

Anschlag 30

reinigen .18....

Gusseisen

feuerfest .8....

Innenplatten 8

Gusseiserne Innenplatten.8

H

Haube auf dem Schornstein.5....

Heizen 13

Anthrazitkohle .14....

Brandstoff nachfüllen 14

Braunkohlebriketts .14....

Brennstoff nachfüllen 13, 16

unzureichende Wärme..17......

Holz .12

aufbewahren 12

brennt nicht durch 30

geeignete Sorte 12

nass 12

trocknen 12

Holzstücke stapeln 14

|

Innenplatten

Gusseisen 8

Vermiculit 8

Innenplatten, feuerfeste

entfernen 8

K

Kohle

Aschegehalt 13

L

Lack 12

Lagerung von Holz 12

Lufteinlässe 13

Luftleck 19

Luftzufuhr regeln 16....

M

Mauern

Brandsicherheit 7

Montieren

Anschlusssatz Außenluftzufuhr 10

N

Nachfüllen von Brennstoff 16

Rauchrückschlag 30

Nadelholz 12

Nasses Holz 12

Nebel, nicht heizen 17

Nominale Leistung 17

Nominalleistung 17, 20-21

0

Ofenscheibenreiniger.... 18

Ö

Öffnen

Aschenlade 16

Tür 8

P

Primärer Lufteinlass.... 13

Probleme lösen 17, 30

R

Rauch

bei erster Inbetriebnahme.... 12

Rauchgas

Temperatur 20-21

Rauchrückschlag 5, 30

Reinigen

Gerät 17

Glas 18

Risse im Gerät 19

s

Schaden 8

Scheiben

Anschlag 30

reinigen .18....

Schmieren 18

Schmierfett 18

Schornstein

Anschluss an.... 12

Anschluss vorbereiten 9

Anschlussdurchmesser 20-21

Bedingungen 5

Höhe 6

Wartung 17

Schornsteinanschluss

Oberseite 9

Schornsteinbrand vermeiden..16

Schornsteinhaube 5

Sekundärer Lufteinlass..13.

Sockel

Abdeckplatte .11....

Staubemission 20-21

T

Teer 16

Teile, abmontierbare.8.

Temperatur 20-21

Teppich .7.

Tragvermögen des Bodens.7

Trocknen von Holz..12.

Tür

Abdichtungsschnur 19

öffnen 8

U

Ungeeigneter Brennstoff 12

V

Ventilation 6

Außenluftzufuhr anschließen.... 10

Faustregel 6

Ventilationsgitter 6

Verbrennungsluftregelung

Luftregelung .15.

Verlöschen des Feuers 16

Vermiculit

feuerfest 8

Vermiculit-Innenplatten 8

W

Wände

Brandsicherheit 7

Wärme, unzureichende.... 17, 30

Warnung

brennbare Materialien 4

feuerfeste Innenplatten 12

Glas gebrochen oder gesprungen..... 4, 18

heiße Oberfläche 4

Ofenscheibenreiniger.... 18

Schornsteinbrand 4, 12, 16

Ventilation 5

Vorschriften 4

Wartung

Abdichtung 19

Feuerfeste Innenplatten 18

Gerät reinigen 17

Glas reinigen.... 18

Schmieren 18

Schornstein 17

Wetterbedingungen, nicht heizen 17

Wirkungsgrad 20-21

Z

Zug 20-21

Índice

Introducción 3
