Danke dass Sie hydro-pro inverter für das Beheizen ihres Schwimmbeckens benutzen. Es wird ihr Poolwasser aufheizen und auf einer konstanten Temperatur halten, wenn die Außentemperatur zwischen -10 und 50℃ liegt. ACHTUNG: Dieses Handbuch beinhaltet alle Informationen die für die Benutzung und die Installation ihrer Wärmepumpe erforderlich sind. Der Installateur muss das Handbuch gründlich durchlesen und den Anweisungen strikt folgen, sowohl bei der Implementierung als auch bei der Wartung. Der Installateur ist verantwortlich für die Installation des Produkts und sollte allen Anweisungen des Herstellers sowie allen Vorschriften in den Anwendungen folgen. Inkorrekte Installation gegen die Anweisungen des Handbuchs macht die Garantie nichtig. Der Hersteller lehnt jede Verantwortung ab für Schäden die durch Menschen, Objekte oder Fehler die auf Nichtbefolgung von Anweisungen im Handbuch beruhen. Jede Nutzung die bei der Herstellung nicht vorgesehen war wird als gefährlich eingestuft. WARNUNG: Bitte leeren Sie das Wasser in der Wärmepumpe im Winter oder wenn die Temperatur unter 0℃ sinkt, sonst wird der Titanium-Wechsler durch Frost beschädigt. In diesem Fall ist die Garantie nichtig. WARNUNG: Bitte schalten Sie immer die Stromversorgung aus, wenn sie die Kabine öffnen wollen um ins Innere der Wärmepumpe vorzudringen, da drinnen Hochspannung herrscht. WARNUNG: Bitte bewahren Sie den Kontrolldisplay an einem trockenen Ort, oder schließen Sie die Isolationsabdeckung sorgfältig, um es vor Beschädigung durch Nässe zu schützen.- 94 -

1.1 Technische Daten der hydro-pro inverter Wärmepumpe

• Obrige Daten können ohne vorherige Ankündigung geändert werden- 95 -

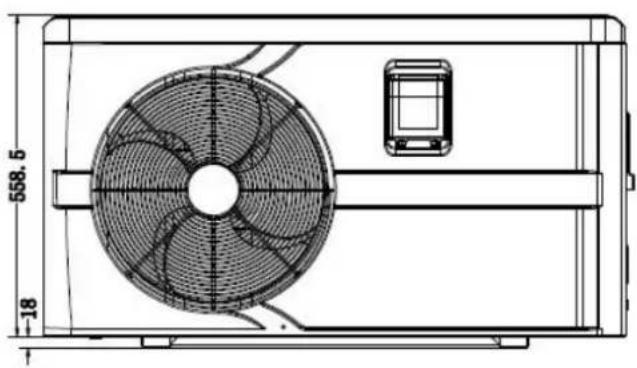

1.2 Technische Daten der hydro-pro inverter Wärmepumpe

• Obrige Daten können ohne vorherige Ankündigung geändert werden- 96 -

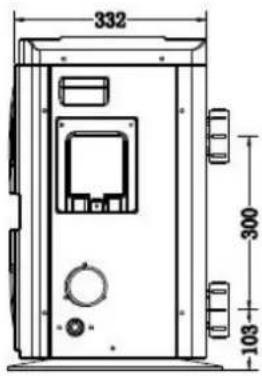

3. Installation und Anschluss

Die Fabrik liefert nur die Wärmepumpe. Alle anderen Komponenten, einschließlich eines Bypasses wenn nötig, müssen durch den Benutzer oder den Installateur gestellt werden. Achtung: Bitte halten Sie beim Installieren der Wärmepumpe folgende Regeln ein:

5. Jeder Zusatz von Chemikalien muss in der Rohrleitung stromabwärts der Wärmepumpe stattfinden.

6. Installieren Sie eine Bypass, wenn der Wasserfluss aus der Schwimmbadpumpe mehr als 20% größer ist als

der maximal zulässige Durchfluss durch den Wärmetauscher der Wärmepumpe ist. Installieren Sie die Wasserpumpe über dem Wasserspiegel.

7. Stellen Sie die Wärmepumpe immer auf ein solides Fundament und bringen Sie die mitgelieferten

Gummilager an um Vibrationen und Lärm zu vermeiden.

8. Die Wärmepumpe sollte immer lotrecht gehalten werden. Wenn das Gerät in einem Winkel gehalten

wurde, warten Sie mindestens 24 Stunden bevor Sie sie verwenden.

3.2 Positionierung der Wärmepumpe

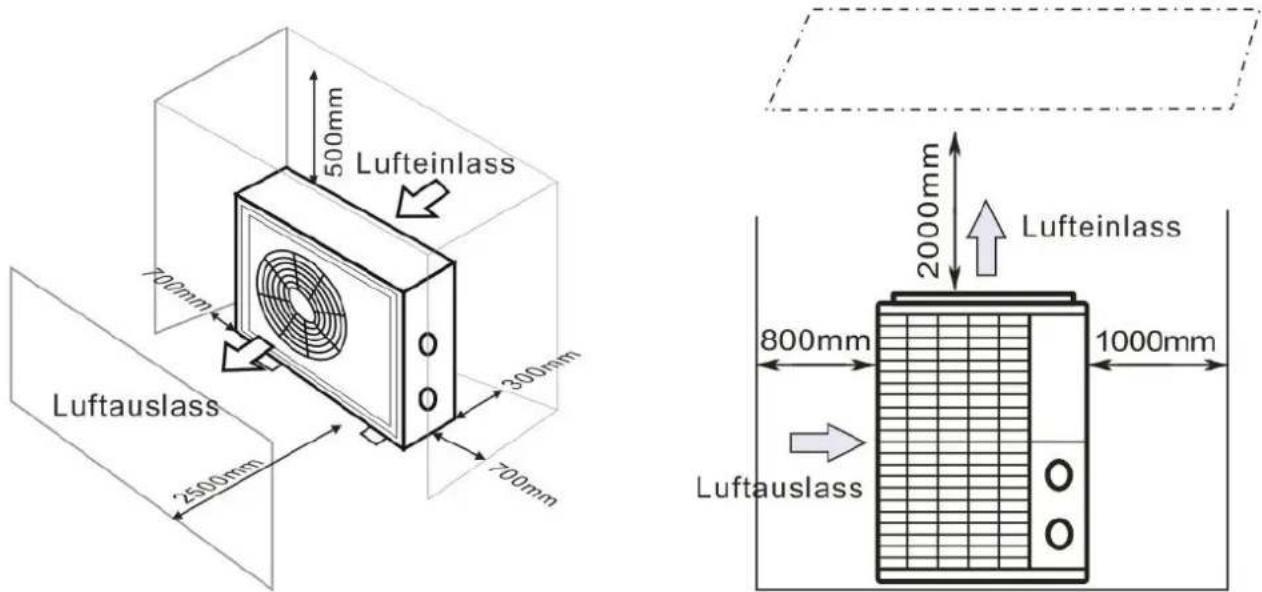

Die Einheit wird an jeder gewünschten Position richtig arbeiten, solange die folgenden drei Elemente vorhanden sind:

1. Frische Luft – 2. Elektrizität – 3. Schwimmbecken-filter

Die Einheit kann praktisch an jedem Standort im Außenbereich installiert werden, solange die angegebenen Mindestabstände zu anderen Objekten eingehalten werden (siehe Zeichnung unten). Bitte konsultieren Sie für die Installation an einem Indoor-pool einen Installateur. Die Installation an einem windigen Ort bereitet, anders als bei einem Gas-Heizer keinerlei Probleme. ACHTUNG: Installieren Sie die Einheit niemals in einem geschlossenen Raum mit begrenztem Luftvolumen, wo die von der Einheit ausgestoßene Luft wiederverwendet wird, oder nahe an Sträuchern, die den Lufteinzug blockieren könnten. Solche Positionen beeinträchtigen die kontinuierliche Zufuhr von Frischluft, was die Effizienz reduziert, und möglicherweise auch die Wärmeabgabe behindert. Für die minimalen Maße siehe Zeichnung unten:- 99 -

3.3 Abstand zu ihrem Schwimmbecken

Die Wärmepumpe wird in der Regel in einem Umkreis Gebiet, das sich 7,5 m vom Schwimmbecken erstreckt installiert. Je größer der Abstand zum Pool, desto größer ist der Wärmeverlust in den Röhren. Da die Röhren meist unterirdisch installiert werden ist der Wärmeverlust gering für Abstände bis zu 30 m (15 m von und zur Pumpe, 30 m insgesamt), sofern der Boden nass und der Grundwasser spiegel hoch ist. Eine grobe Schätzung des Wärmeverlustes pro 30 m ergibt 0,6 kWh (2.000 BTU) für jede 5 ºC Differenz zwischen der Wassertemperatur im Pool und der Temperatur des Bodens rund um das Rohr. Dies erhöht die Betriebszeit um 3 bis 5%.

3.4 Installation des Sperrventils

Hinweis: Wenn ein automatisches Dosiergerät für den Chlor und Säuregehalt (pH) verwendet wird, ist es wichtig, die Wärmepumpe vor zu hohen chemischen Konzentrationen, die den Wärmetauscher korrodieren könnten, zu schützen. Aus diesem Grund müssen Geräte dieser Art stets in der Rohrleitung auf der stromabwärtigen Seite der Wärmepumpe montiert werden, und es wird empfohlen, ein Rückschlagventil zu installieren, um eine Rückströmung in der Abwesenheit von Wasserzirkulation zu verhindern. Schäden an der Wärmepumpe, die durch Nichtbeachten dieser Vorschrift entstehen, werden nicht durch die Garantie gedeckt.- 100 -

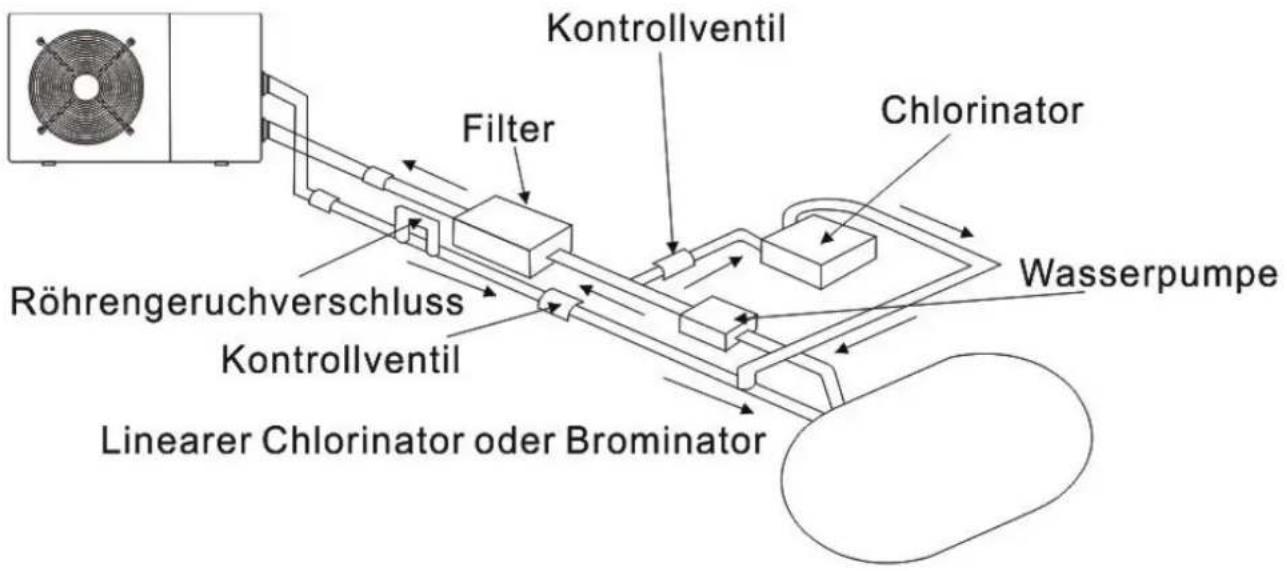

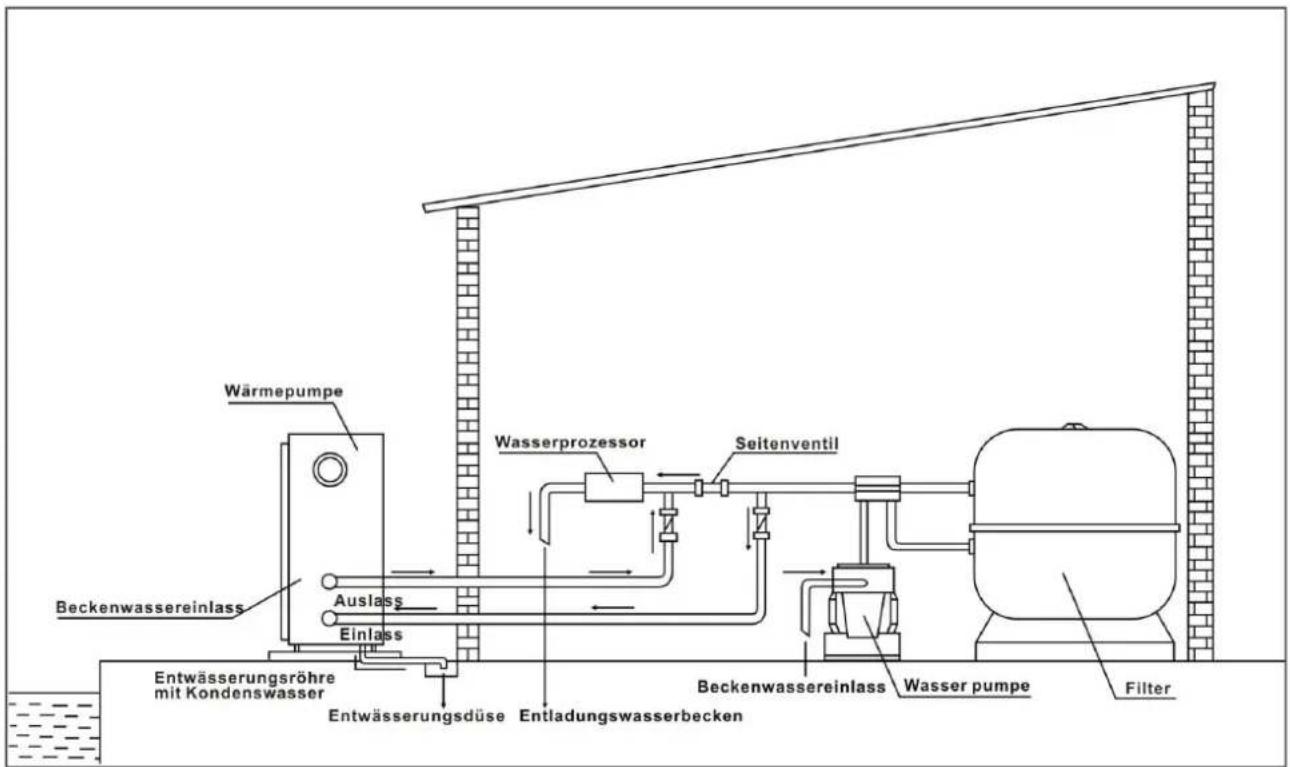

3.5 Typische Anordnung

Anmerkung: Diese Anordnung ist nur ein illustratives Beispiel.

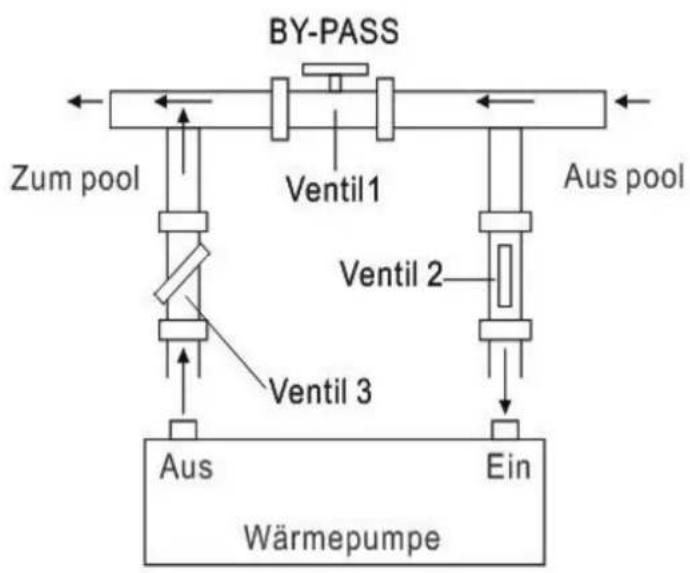

3.6 Einstellen des Bypasses

Die Wärmepumpe arbeitet optimal wenn der Kühlgasdruck bei 22

2 bar liegt. Dieser Druck kann auf dem Manometer neben dem Wärmepumpen-Bedienfeld abgelesen werden. Unter diesen Bedingungen ist auch der Wasserfluss durch die Einheit optimal. Hinweis: Der Betrieb ohne Bypass oder mit unsachgemäßen Bypass Einstellungen kann zu suboptimalem Betrieb oder gar Beschädigung der Wärmepumpe führen, was die Garantie null und nichtig machen würde. Verwenden Sie das folgende Verfahren, um den Bypass einzustellen: Öffnen Sie alle drei Ventile bis zum Anschlag Schließen Sie langsam Ventil 1 bis der Wasserdruck auf bis zu etwa 100 bis 200 g steigt. Schließen Sie Ventil 3 etwa auf dem halben Weg, um den Gasdruck im Kühlsystem auszugleichen. Wenn das Display “ON” oder den Fehlercode EE3 zeigt, dann schließen Sie Ventil 2 Schritt für Schritt, um den Wasserfluss zu erhöhen, und hören Sie auf, wenn der Fehlercode verschwindet.- 101 -

Hinweis: Obwohl die Wärmepumpe elektrisch vom Rest des Schwimmbades isoliert ist, verhindert das nur den Fluss von elektrischem Strom an oder aus dem Wasser in den Pool. Erdung ist weiterhin zum Schutz gegen Kurzschlüsse im Inneren des Gerätes erforderlich. Sorgen Sie immer für eine gut geerdete Verbindung. Bevor Sie das Gerät anschließen, stellen Sie sicher dass die vorliegende Spannung mit der Betriebsspannung der Wärmepumpe übereinstimmt. Es wird empfohlen, die Wärmepumpe an einen Stromkreis mit eigener Sicherung oder einem Schutzschalter (langsamer Typ, Kurve D) und ausreichende Verkabelung anzuschließen . Verbinden Sie die Stromkabel mit der als “POWER SUPPLY” markierten Klemmleiste. Eine zweite Klemmleiste welche mit ‘WATER PUMP’ markiert ist, befindet sich neben der ersten. Die Filterpumpe (max. 5 A / 240 V) kann mit der zweiten Klemmleiste verbunden werden. Das erlaubt es die Filterpumpe durch die Wärmepumpe zu kontrollieren. Anmerkung: Im Fall des Drei-Phasen-Modells, können zwei vertauschte Phasen dazu führen dass der Motor in die umgekehrte Richtung läuft, was zu einem Maschinenschaden führen kann. Aus diesem Grund hat das Gerät eine integrierte Schutzeinrichtung, die den Stromkreis unterbricht, wenn die Verbindung nicht korrekt ist. Wenn die rote LED-Lampe oberhalb dieser Sicherheitseinrichtung leuchtet, müssen Sie die Anschlüsse von zwei der Phasenleiter vertauschen.- 102 -

3.8 Erstinbetriebnahme

Hinweis: Um das Wasser im Becken (oder Whirlpool) zu erwärmen, muss die Filterpumpe aktiviert werden, damit das Wasser durch die Wärmepumpe zirkulieren kann. Die Wärmepumpe wird nicht starten wenn das Wasser nicht zirkuliert. Nachdem alle Verbindungen hergestellt und geprüft sind, führen Sie die folgenden Schritte durch:

5. Schalten Sie die Filterpumpe aus. Prüfen Sie ob es ein Leck gibt, und stellen Sie sicher dass das Wasser vom und

zum Schwimmbecken fließt.

6. Schließen Sie die Wärmepumpe an ein Stromnetz an und betätigen Sie die On/Off Taste auf dem Bedienfeld.

Das Gerät startet dann nach einer bestimmten Verzögerungszeit.

7. Überprüfen Sie nach ein paar Minuten ob die herausströmende Luft schon kühler ist.

8. Bei Ausschalten der Pumpe, sollte das Gerät auch automatisch ausschalten, wenn nicht, dann schalten Sie den

Strömungswächter an. Je nach Ausgangstemperatur des Wassers im Schwimmbad und der Lufttemperatur, kann es mehrere Tage dauern das Wasser auf die gewünschte Temperatur zu erwärmen. Eine gute Schwimmbadabdeckung könnte die erforderliche Zeit drastisch reduzieren. Strömungswächter: Er soll sicherstellen dass das HP Gerät mit einer ausreichenden Durchflussrate läuft. Er wird eingeschaltet, wenn die Pool-Pumpe läuft und schaltet sich automatisch wieder aus, wenn die Pumpe abgeschaltet wird. Wenn das Wasser im Pool höher als 1 m über oder unter der Wärmepumpe steht, sollte ihr Händler alles nocheinmal neu einstellen. Zeitverzögerung - Die Wärmepumpe hat eine eingebaute 3-Minuten-Anlaufverzögerung, um die Schaltung zu schützen und übermäßigen Verschleiß der Kontakte zu vermeiden. Das Gerät startet automatisch neu, nachdem diese Zeitspanne abgelaufen ist. Selbst ein kurzer Stromausfall löst diese Zeitverzögerung aus, und verhindern so, dass das Gerät nach einem Neustart sofort wieder läuft. Zusätzliche Stromunterbrechungen während dieser Verzögerung haben keinen Einfluss auf die 3-Minuten Dauer der Verzögerung.

Die Luft die in die Wärmepumpe gezogen wird ist stark durch den Betrieb der Wärmepumpe zur Erwärmung des Beckenwassers abgekühlt, was zu Kondensation an den Rippen des Verdampfers führen könnte. Die Menge an Kondensationsprodukt kann bei relativ hoher Luftfeuchtigkeit mehrere Liter pro Stunde betragen. Daraus wird oft fälschlicherweise auf das Vorhandensein von Wasserlecks geschlossen.

3.10 Betriebsarten für optimalen Einsatz

- POWER: Wird hauptsächlich zu Beginn der Saison verwendet, da dieser Modus einen sehr schnellen Temperaturanstieg erlaubt - SMART: Die Wärmepumpe hat ihre primäre Aufgabe in diesem Modus erfüllt; Ist die Wärmepumpe in der Lage, das Schwimmbadwasser energieeffizient zu halten. Durch die automatische Einstellung der Drehzahl des Verdichters und des Gebläses liefert die Wärmepumpe eine bessere Rückkehr. - SILENT: In den Sommermonaten, in denen die Wärmeleistung minimal benötigt wird, ist die Wärmepumpe in diesem Modus noch rentabler. Zusatznutzen; Wenn die Wärmepumpe sich erwärmt. Es geht mit minimaler Geräuschbelastung.- 103 -

Vibrationsdämpfer, 4 Stück Entwässerungsdüse, 2 Stück Wasserdichte Box, 1 pc 10M Signalkabel, 1 pc Wasserabflussrohre, 2 pcs

4.2 Installation des Zubehörs

1. Nehmen Sie 4 Vibrationsdämpfer heraus

2. Legen Sie einen nach dem anderen wie im

Bild gezeigt unter die Maschine. Entwässerungsdüse

1. Installieren Sie die Entwässerungsdüse

unter dem unteren Bedienfeld.

2. Verbinden Sie sie mit einem

Wasserschlauch, um das Wasser abzuleiten. Note: Heben Sie die Pumpe an um die Düse zu installieren. Überdrehen Sie die Wärmepumpe niemals, das könnte den Kompressor beschädigen.- 104 - Verbindung von Wasser Ein- und Austritt

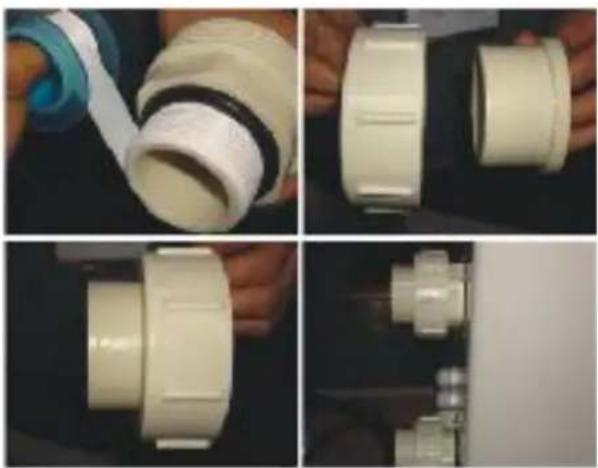

1. Verwenden Sie das Dichtband, um den

Wasser-ein-und-Auslass an die Wärmepumpe anzuschließen.

2. Schließen Sie die zwei Glieder wie in der

Abbildung gezeigt an.

3. Drehen Sie sie in den Wasser-Ein-Auslass

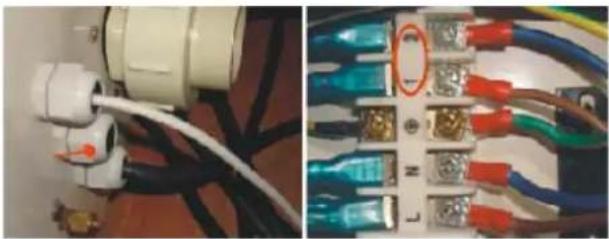

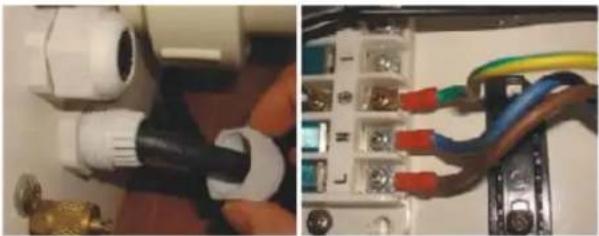

1. Legen Sie das Stromkabel durch das weiße

Loch, wie im Bild gezeigt.

2. Befestigen Sie die andere Seite an den

Anschlüssen in der elektrischen Box. Verkabelung der Wasserpumpe

1. Legen Sie das Wasserpumpenkabel durch

das weiße Loch, wie markiert.

2. Befestigen Sie die andere Seite an den

Anschlüssen in der elektrischen Box.- 105 -

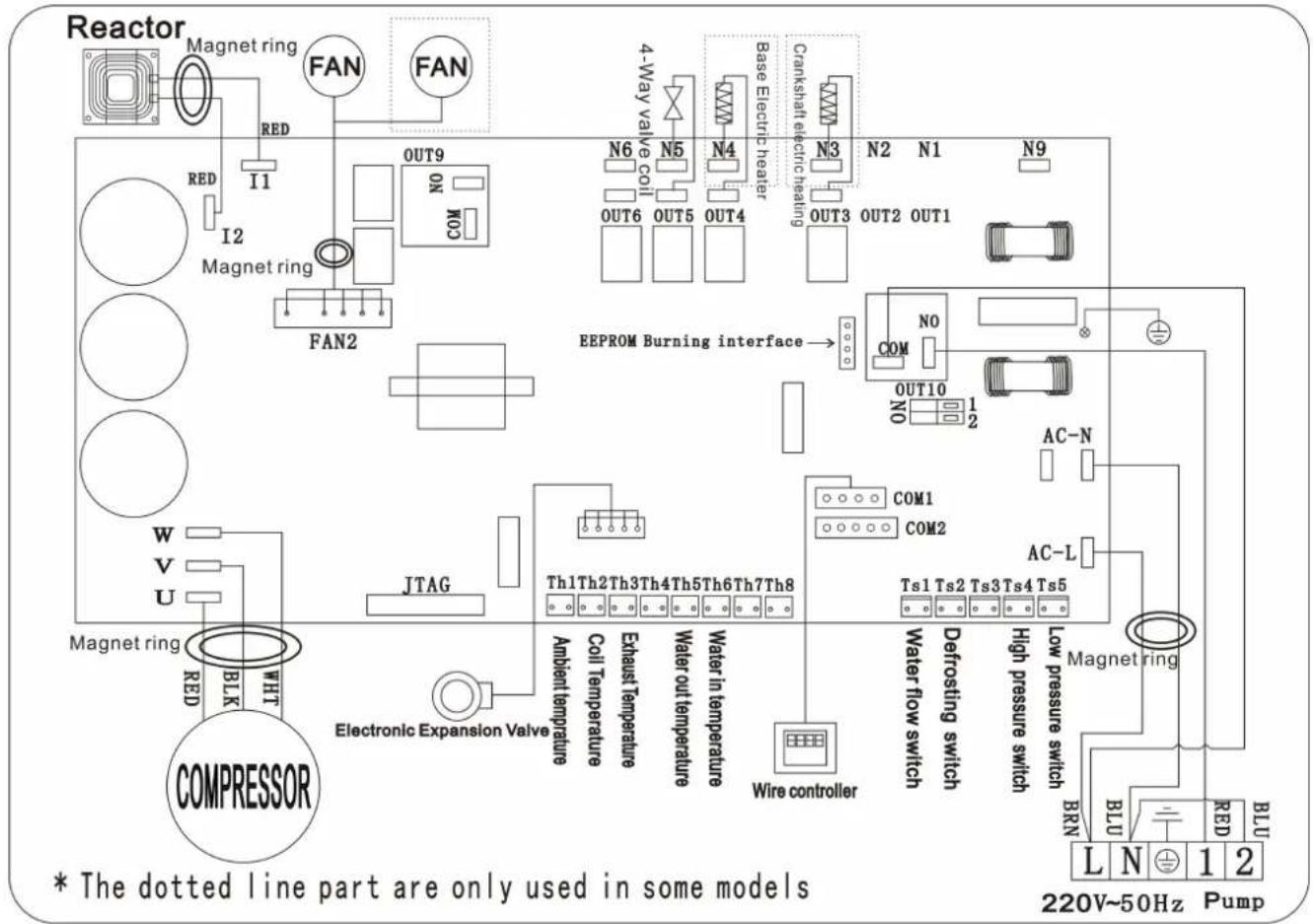

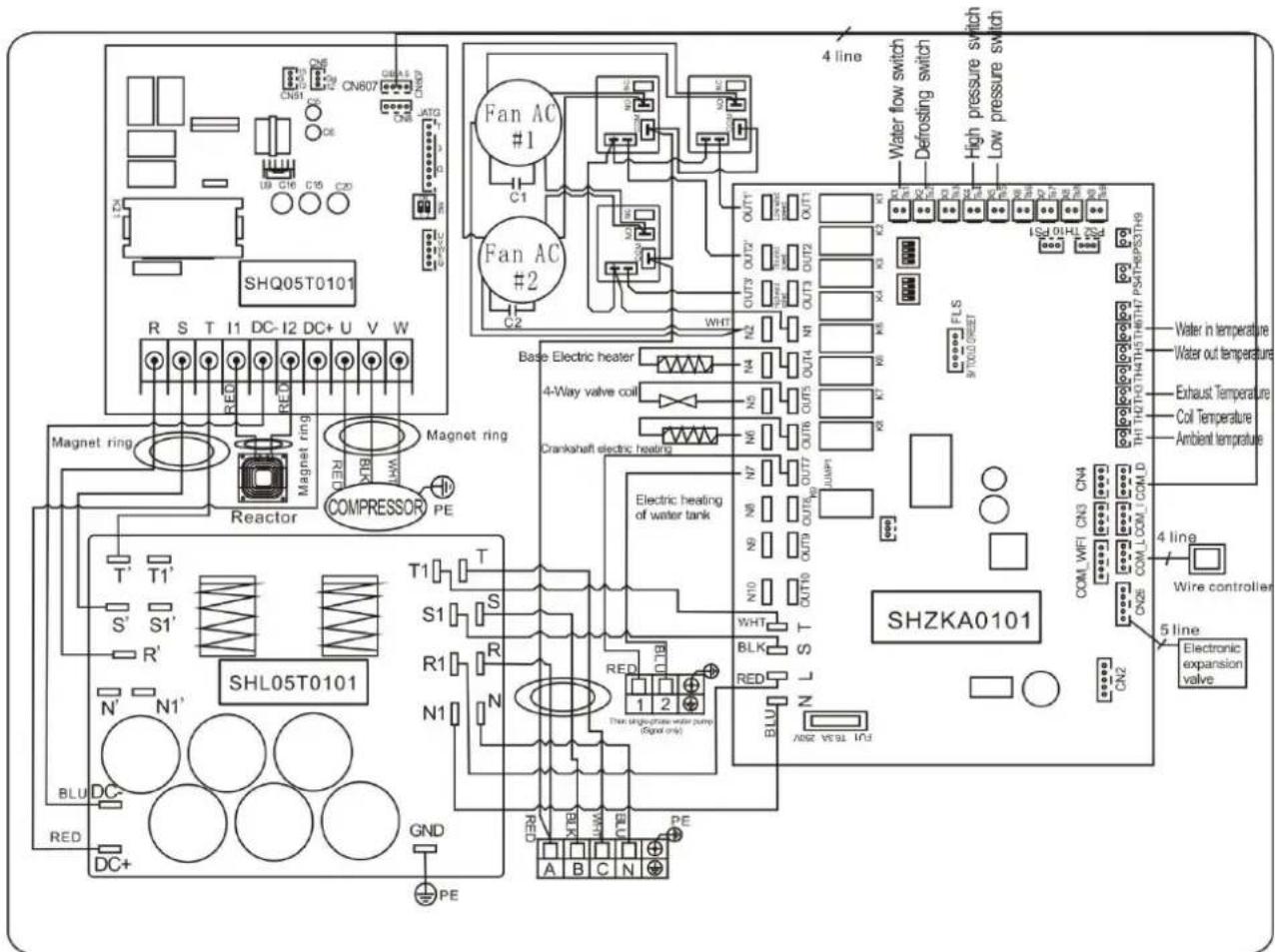

5. Elektrische Verkabelung

Inverter 26T/35T HINWEIS: (1) Der Schaltplan dient nur zu ihrer Referenz (2) Die Schwimmbecken-Wärmepumpe muss gut geerdet sein, auch wenn der Wärmewechsler vom Rest der Einheit elektrisch isoliert ist. Die Erdung ist dennoch wichtig, um Sie vor Kurzschlüssen im Inneren des Gerätes zu schützen. Verkleben ist ebenfalls erforderlich. Unterbrecher: Ein Unterbrecher (d.h. ein circuit breaker, fused or un-fused switch) sollte in Sichtweite und vom Gerät aus leicht erreichbar positioniert werden..Das ist bei kommerziellen und häuslichen Wärmepumpen so üblich. Es schützt davor unbeaufsichtigte Einheiten mit Strom zu versorgen, und erlaubt die Einheit auszuschalten wärend sie verwendet wird.- 108 -

5.4 Installation des Displays

Foto(1) Foto(2) Foto(3) Foto(4) Foto(5) - Die Seite mit Stecker wird mit dem Control Panel (Foto1) - Die andere Seite des Signalkabels. (Foto2) - Öffnen Sie die Verdrahtungsplatte und setzen Sie die Seite ohne Stecker durch den Schaltkasten. (Foto3,4) - Stecken Sie die Verkabelung in die disignated Position (oben rechts) auf der Leiterplatte. (Foto5)

6. Display Operation en

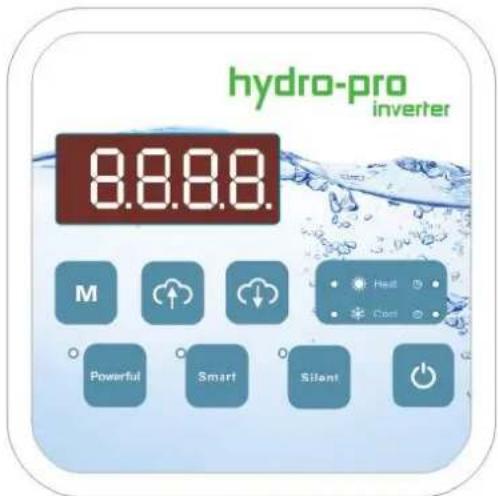

6.1 Die Tasten der LED Kabelsteuerung

6.2 Die Tasten und Betrieb

Betätigen Sie , um die Wärmepumpeneinheit zu starten, zeigt die LED-Anzeige die gewünschte Wassertemperatur für 5 Sekunden an, zeigt dann die Einlasswassertemperatur und den Betriebsmodus an. Drücken Sie , um die Wärmepumpe zu stoppen und "OFF" Achtung: Drücken Sie während der Überprüfung und Einstellung des Parameters die Taste , um die aktuelle Einstellung zu beenden und die aktuelle Einstellung zu speichern. Drücken Sie erneut , um das Gerät ein- oder auszuschalten.

Es wird unter Funktion nur mit anderer Taste sein.

Clock / unclock die Anzeige: Halten Sie und für 5 Sekunden, um die Anzeige zu sperren / zu entsperren. Wassertemperatur: Drücken Sie oder , um die Wassertemperatur direkt einzustellen. Parameterprüfung: Drücken Sie zuerst und drücken Sie dann , um den Benutzerparameter von d0 bis d11 zu überprüfen Code Bedingung Umfang Anmerkung

IPM Werkzeugtemperatur 0-120

Betriebsfrequenz des Verdichters

99Hz Realer Prüfwert

30A Realer Prüfwert d10 Aktuelle Lüfterdrehzahl 0-1200

Realer Prüfwert d11 Fehlercode für das letzte Mal Alle Fehlercode Drücken Sie zuerst und drücken Sie dann , um den Benutzerparameter von P1 auf P7 zu prüfen / einzustellen Code Name Umfan

1 Heizbetrieb, 0 Kühlbetrieb

1 Timer ein / aus ist unter Funktion, 0 Timer ein / aus ist außer Funktion (Die Einstellung von P4 und P5 funktioniert nicht)

1 Immer laufend, 0 Abhängig vom Betrieb des Kompressors- 110 -

Aktuelle Uhrzeit HH:M

Timer ausgeschaltet HH:M

Einlaufwasserte mp. Korrektur

7.2.4 Systemrücksetzfunktion

Drücken Sie und in 10s, das System setzt zurück und zeigt "0000" auf dem Steuerpult an.

Symbol der Heizung, das Licht ist eingeschaltet, wenn es in Betrieb ist. Beim Abtauen blinkt das Licht.

Symbol der Abkühlung, das Licht ist eingeschaltet, wenn es in Betrieb ist.

Symbol des automatischen Stopps, das Licht leuchtet, wenn es in Betrieb ist.

Symbol für automatischen Start, das Licht leuchtet, wenn es in Betrieb ist.

Betätigen Sie diesen Knopf, die Lampe blinkt, die Wärmepumpe arbeitet nur im vollen Ausgang.

Während Sie den Smart auswählen, wird die Wärmepumpe nur in 'Medium output' und 'Full output' Bei 'Medium output' blinkt das Licht von Smart. Wenn in "Full output" die Lampe von Smart leuchtet, blinkt die Lampe Powerful.

Während Sie die Silent wählen, wird die Wärmepumpe nur in "Medium Output" und "Small Output" Wenn im Modus 'Kleine Ausgabe' das Licht von Silent blinkt. Wenn bei 'Medium output' die Lampe von Silent leuchtet, blinkt die Lampe des Smart.- 111 -

7.1 Fehlercodeanzeige auf einer LED-Kabelsteuerung

Defekt Fehlercode Grund Lösung Wassereintrittstemperatur Sensorausfall PP1 Der Sensor in Unterbrechung oder Kurzschluss Überprüfen oder ändern Sie den Sensor Wassereaustrittstemperatur Sensorausfall PP2 Der Sensor in Unterbrechung oder Kurzschluss Überprüfen oder ändern Sie den Sensor Heizkondensator Sensorausfal PP3 Der Sensor in Unterbrechung oder Kurzschluss Überprüfen oder ändern Sie den Sensor Gasrück Sensorausfall PP4 Der Sensor in Unterbrechung oder Kurzschluss Überprüfen oder ändern Sie den Sensor Umgebungstemperatur Sensorausfall PP5 Der Sensor in Unterbrechung oder Kurzschluss Überprüfen oder ändern Sie den Sensor Kondensator Gasaustritts Sensorausfall PP6 Der Sensor in Unterbrechung oder Kurzschluss Überprüfen oder ändern Sie den Sensor Frostschutz im Winter PP7 Der Sensor in Unterbrechung oder Kurzschluss Überprüfen oder ändern Sie den Sensor Niedrige Umgebungstemperatur Schutz PP8 Umgebungstemperatur oder Wassereintrittstemperatur zu niedrig ist Überprüfen oder ändern Sie den Sensor Kühlkondensatortemperatur zu hoch Schutz PP10 Kühlkondensator Temperatur zu hoch ist Stoppen Sie die Wärmepumpe, und warten Sie auf die Absenkung vom Kühlkondensator Temperatur Hochdruckausfall EE01 1.Refrigerant ist zu viel 2.2. Der Luftstrom ist nicht genug 1.Discharge redundanten Kältemittel von HP Gassystem 2.Clean Luftaustauscher Niederdruck-Ausfall EE02 1.Refrigerant ist nicht genug

1. Überprüfen Sie, ob es einen

Gasaustritt, Nachfüllen des Kältemittels 2.Water Fluss ist nicht genug 2.Clean Luftaustauscher

3. Filter blockiert oder Kapillare

eingeklemmt 3.Replace den Filter oder eine Kapillare Malfunktion Fehlercode Grund Lösung Wasserdurchflussausfall EE03 Niedriger Wasserdurchfluss, falsche Durchflussrichtung oder Strömungsschalter Versagen. Prüfen Sie, ob der Wasserdurchfluss ist genug, und Strömung in richtige Richtung, oder der Strömungsschalter versagt werden könnte. Überhitzung im Heizbetrieb EE04 Leiser oder kein Wasserdurchfluss Ausfall der Wasserpumpe Wasserrohr eingeklemmt Ausfall der Strömungswächter- 112 - Abgastemperatur Sensorausfall EE5 Das Abtauen ist nicht gut Mangel an Gas Die Drosselvorrichtung klemmt Niedriger Wasserdurchfluss Auftauen von Hand Plus die Gas Ändern die Drosseleinrichtung Überprüfen die Wasserpumpe Kontroller Fehler EE6 Draht-Verbindung ist nicht gut Kontroller-Fehler Überprüfen oder ändern Sie den Signaldraht Starten Sie die Stromversorgung oder ändern Sie den Kontroller Umrichter Fehler EE7 Umrichtter Platinenfehler Neustarten die Stromversorgung oder ändern die Wandlerkarte Kommunikationsfehler zwischen Steuerung und Wandlerplatine EE8 Draht-Verbindung ist nicht gut Kontroller-Fehler Überprüfen oder ändern Sie den Leiteranschluss Starten Sie die Stromversorgung oder ändern Sie den Kontroller Kommunikationsausfall zwischen Umrichter und Außenbord EE9 Drahtverbindung zwischen Kommunikationsleitung und Außen Karte ist falsch Außenplatinenfehler Neuverkabelung Neustarten die Stromversorgung oder ändern den Außenbord Moduls Platinenfehler zwischen Außenplatte und Modulplatine EE10 Kommunikationsleitung ist defekt Außenplatine oder Modul Platinenfehler Neustarten die Stromversorgung oder ändern die gebrochen Bord Moduls Platinenfehler EE11 Die Daten falsch sind oder die Modulplatine ist defekt Neustarten die Stromversorgung oder ändern die gebrochen Bord Direct main current’s voltage too high or too low protection die Spannung Schutz von direkter Hauptstrom zu hoch oder zu niedrig EE12 Der Druck zu hoch oder zu niedrig ist Die innere Kommunikation Schütz ist defekt Überprüfen die Stromversorgung Ändern Sie den Schütz Überstromschutz EE13 Elektrische Versorgungsdruck zu niedrig ist, ist die Wärmepumpe Überlastung Überprüfen die Stromversorgung Überprüfen die Wassertemperatur, ob es zu hoch ist T2 Wassertemp. Zu niedriger Schutz im Kühlbetrieb PP11

1. Wasserpumpenfehler

2. Wasserleitung verstopft

3. Wasserdurchflußschalter

ergriffen IPM-Modul Temperatursensor Schaltung Ausgang Fehler EE14 Der Ausgang des IPM-Modultemperatursensors ist abnormal Überprüfen Sie die Platine oder ersetzen Sie die neue IPM Modultemperatur zu hoch Schutz EE15 Überprüfen Sie die Platine oder ersetzen Sie die neue PFC-Modulschutz EE16 Überprüfen Sie die Platine oder ersetzen Sie die neue DC-Lüfterausfall EE17 Überprüfen Sie die Platine oder ersetzen Sie die neue PFC-Modul tempreature EE18 Überprüfen Sie die Platine oder- 113 - Erkennung interne Schaltung Fehler ersetzen Sie die neue PFC-Modul Hochtemperaturschutz EE19 Überprüfen Sie die Platine oder ersetzen Sie die neue Netzausfall EE20 Die Versorgungsspannung schwankt zu stark Überprüfen Sie die Platine oder ersetzen Sie die neue Ausfall der Softwaresteuerung EE21 Kompressor läuft aus Überprüfen Sie die Platine oder ersetzen Sie die neue Fehlerstromdetektor EE22 Das Ausgangsspannungssignal des Verstärkers ist abnormal Überprüfen Sie die Platine oder ersetzen Sie die neue Verdichterstartfehler EE23 Überprüfen Sie die Platine oder ersetzen Sie die neue Fahrpanel Umgebungstemperatur Lampe Ausfall EE24 Verdichterphasenausfall EE25

1. Verdrahtung falsch

2. Verbindung von 1 Phase oder 2

Phasen. Überwachung der Steuerung- 114 -

7.2 Andere Fehlfunktionen und ihre Lösung (werden nicht auf der LED-Kabelsteuerung angezeigt)

Fehlfunktion Anzeichen Ursachen Lösung Wärmepumpe läuft nicht LED-Kabelsteuerung hat keine Anzeige Keine Stromzufuhr Überprüfen Sie ob Kabel und Schutzschalter verbunden sind LED-Kabelsteuerung zeigt die aktuelle Zeit an. Wärmepumpe im Bereitschaftsmodus Starten Sie die Wärmepumpe. LED-Kabelsteuerung zeigt die aktuelle Wassertemperatur an.

erreicht den vorgesehenen Wert, HP ist auf konstantem Temperaturniveau

2. Wärmepumpe hat erst

zu arbeiten angefangen

1. Überprüfen Sie die

Wassertemperatureinstellungen.

2. Starten Sie die Wärmepumpe

nach ein paar Minuten.

3. LED-Kabelsteuerung sollte

“Defrosting" anzeigen. Die Wassertemperatur sinkt wenn HP im Heizmodus läuft LED-Kabelsteuerung zeigt die aktuelle Wassertemperatur an und kein Fehlercode wird angezeigt

1. Der falsche Modus

2. Die Eingangsdaten sind

3. Steuerung ist defekt

1. Stellen Sie den Modus richtig ein

2. Ersetzen Sie die defekte

LED-Kabelsteuerung, und überprüfen Sie den Status nachdem Sie in den Betriebsmodus übergegangen sind, schließlich überprüfen Sie die Wassereintritts- und Austrittstemperatur.

3. Ersetzen oder Reparieren Sie die

Heipumpeneinheit Kurze Laufzeiten LED-Bildschirm zeigt aktuelle Wassertemperatur an, kein Fehlercode wird angezeigt.

1. Ventilator läuft nicht

2. Luftzirkulation ist nicht

1. Überprüfen Sie die

Kabelverbindungen zwischen dem Motor und dem Ventilator. Wenn nötig sollten Sie ersetzt werden.

2. Überprüfen Sie die Position der

Wärmepumpeneinheit, und entfernen Sie alle Hindernisse um eine optimale Luftzirkulation zu erreichen. 3 Ersetzen oder reparieren Sie die Wärmepumpeneinheit. Wasserflecken Wasserflecken auf der Wärmepumpeneinheit

2. Überprüfen Sie den

Luft-Wärmewechsle auf Defekte. Zu viel Eis am Verdampfer Zu viel Eis am Verdampfer

1. Überprüfen Sie die Position der

Wärmepumpeneinheit, und entfernen Sie alle Hindernisse, um eine optimale Luftzirkulation zu erreichen.

2. Ersetzen oder reparieren Sie die

Wärmepumpeneinheit.- 115 -

8. Explosionszeichnung und Wartung

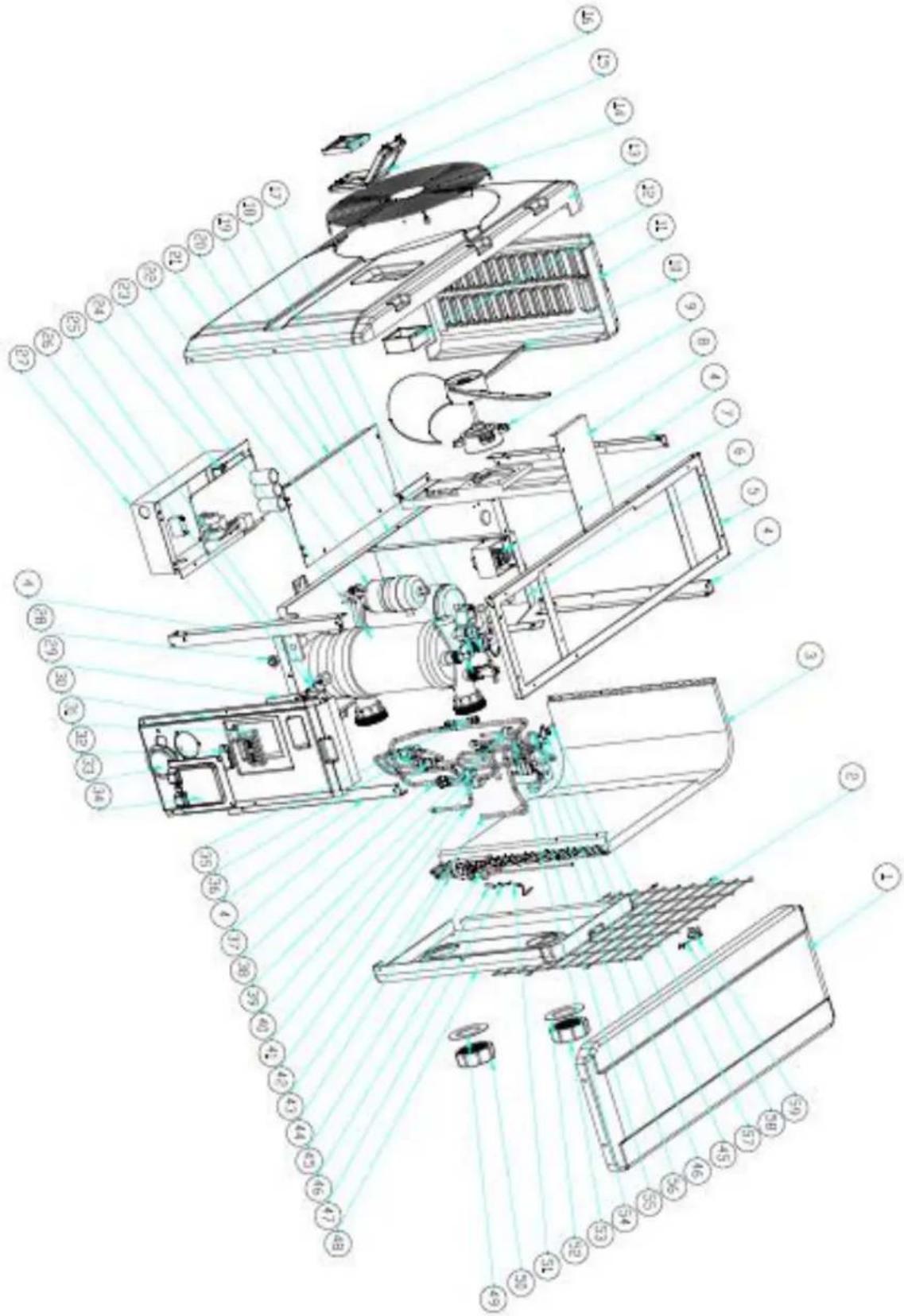

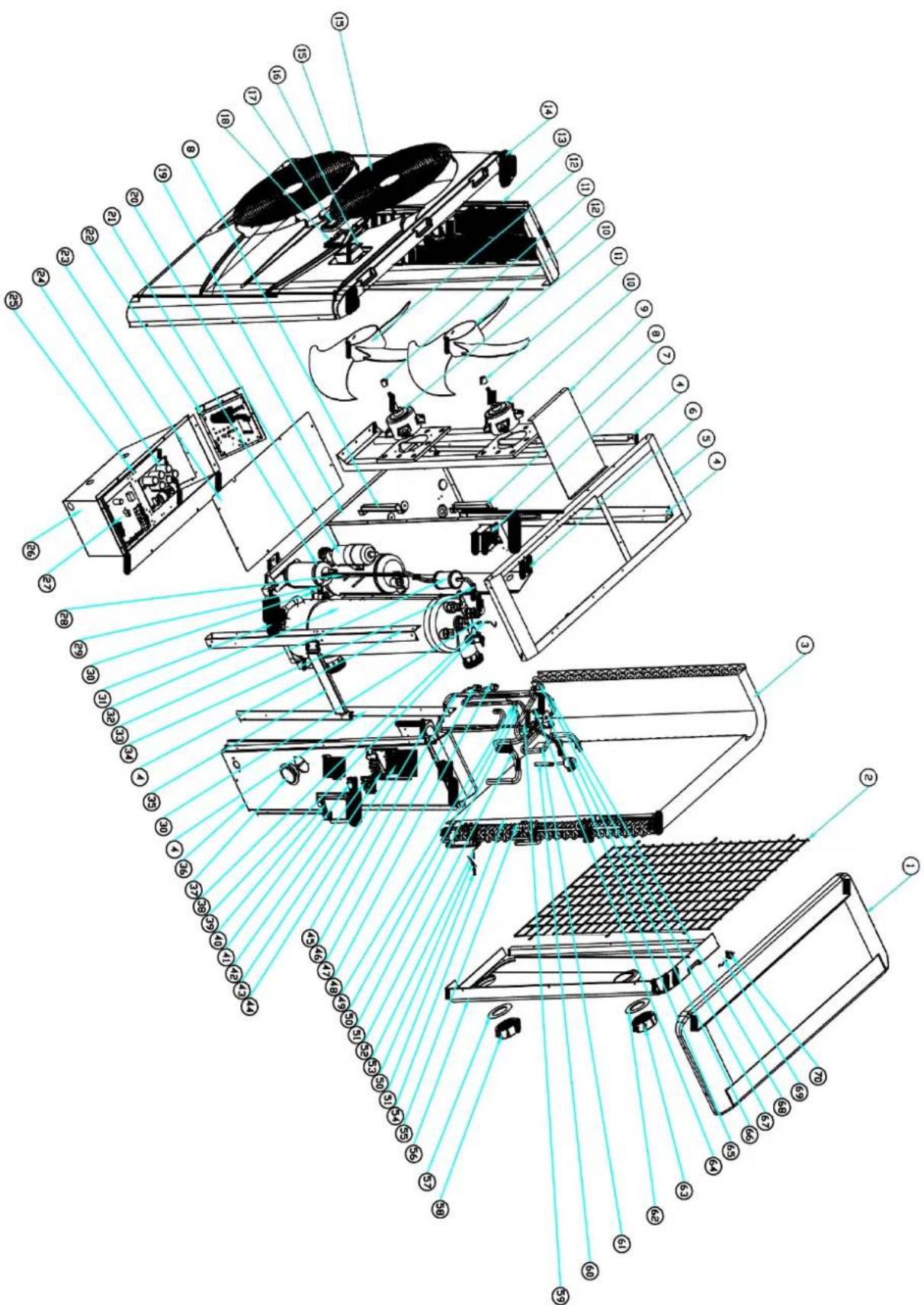

8. 1 Explosionszeichnung

Verdrahtungsabdeckung

Expansionsventil zum Verteiler

4-Wege-Ventil zum Sammelrohr

Wassertemperaturfühler TH5

Temperaturfühlergehäuse

Austauschertemp. Sensor feststehende Folie

Elektrische Kastenabdeckung

Wasserversorgung Schraubenabdeckung

Wasserdurchflussschalter

Wasserversorgung Schraubenabdeckung

4-Wege-Ventil zum Austauscher

Austauschertemp. Sensor feststehende Folie

Wassereintrittstemperaturfühler TH6

Ablufttemperaturfühler TH3

Umgebungstemperaturfühler TH1

Umgebungstemperatur-Clip

Rechte Seitenwand- 117 - Modell 26 kw- 118 -

Wassertemperaturfühler TH5

Wasserdurchflussschalter

Verdrahtungsabdeckung

3-Klemme für Wasserpumpe

Ablufttemperaturfühler TH3

Temperaturfühlergehäuse

4-Wege-Ventil zum Sammelrohr

Elektrische Kastenabdeckung

Wasserversorgung Schraubenabdeckung

Expansionsventil zum Verteiler

4-Wege-Ventil zum Austauscher

Wasserversorgung Schraubenabdeckung

Wassereintrittstemperaturfühler TH6

Austauschertemp. Sensor feststehende Folie

Austauscher zum Filtern

Umgebungstemperaturfühler TH1

Umgebungstemperatur-Clip- 119 -

1) Sie sollten das Wasserzufuhrsystem regelmäßig überprüfen, um zu vermeiden dass Luft in das System eindringt

und geringe Wasserflussmenge verursacht, denn das würde die Leistung und Zuverlässigkeit der HP-Einheit reduzieren.

2) Reinigen Sie ihr Becken und Filtersystem regelmäßig um Schäden an der Einheit durch verschmutzte Filter zu

3) Sie sollten das Wasser am Boden der Wasserpumpe auslassen, wenn die HP-Einheit für längere Zeit unbenutzt

bleiben soll (besonders im Winter).

4) Ansonsten sollten überprüfen ob die Einheit mit Wasser gefüllt ist, bevor Sie sie starten.

5) Nachdem die Einheit für die Winterseason ausgerüstet wurde, sollte sie mit einer speziellen Winterdecke

6) Wärend die Einheit läuft ist es normal wenn ein wenig Wasser darunter ausläuft.- 120 -

10. Gewährleistung und RMA (Warenrücksendegenehmigung)

BESCHRÄNKTE GEWÄHRLEISTUNG

Danke für den Kauf unserer Wärmepumpe. Wir garantieren für einen Zeitraum von zwei Jahren ab dem Datum des Erwerbs im Einzelhandel, dass alle Teile hinsichtlich Material und Ausführung frei von Herstellungsmängeln sind. Diese Gewährleistung beschränkt sich auf den ersten Einzelhandelskäufer, ist nicht übertragbar und gilt nicht für Produkte, die von ihrem ursprünglichen Einbauort entfernt wurden. Die Haftung des Herstellers geht nicht über Reparatur oder Austausch der fehlerhaften Teile hinaus und umfasst weder Arbeitskosten für Ausbau und neuerlichen Einbau des fehlerhaften Teils, noch den Transport zum oder vom Werk oder andere für die Reparatur erforderliche Materialien. Die Gewährleistung erstreckt sich nicht auf Ausfälle oder Störungen aufgrund folgender Ursachen:

1. Das Produkt wurde nicht ordnungsgemäß montiert, betrieben bzw. gewartet wie in unserer mit dem Produkt

mitgelieferten "Einbau- und Bedienungsanleitung" beschrieben.

2. Ausführungsqualität des Installateurs des Produkts.

3. Unzureichendes chemisches Gleichgewicht in Ihrem Pool [pH Wert zwischen 7,0 und 7,8; Gesamtalkalität

(TA) zwischen 80 und 150 ppm; freies Chlor zwischen 0,5 und 1,2mg/l; Gesamtgehalt an gelösten Stoffen (TDS) unter 1200 ppm; Salz maximal 8g/l].

4. Missbräuchliche Verwendung, Umbau, Unfall, Brand, Überflutung, Blitzschlag, Nager, Insekten,

Fahrlässigkeit, oder höhere Gewalt.

5. Abblätterungen, Frost, oder andere Bedingungen, die zu unzureichender Wasserzirkulation führen.

6. Betrieb des Produkts bei Wasserdurchflussraten außerhalb der angegebenen Mindest- und Höchstwerte.

7. Verwendung nicht autorisierter Teile oder Zubehörteile in Zusammenhang mit dem Produkt.

8. Chemische Verschmutzung der Verbrennungsluft oder unsachgemäße Verwendung von

Desinfektionschemikalien wie die Einleitung von Desinfektionschemikalien vor der Heizvorrichtung und dem Reinigungsschlauch bzw. durch den Siphon.

9. Überhitzung, falsche Verdrahtung, ungeeignete Elektrizitätsversorgung, Kollateralschaden durch defekte

O-Ringe, DE-Gitter oder Filterelemente, sowie Schäden aufgrund des Betriebs der Pumpe mit zu wenig Wasser. HAFTUNGSBESCHRÄNKUNG Dies ist die einzige Gewährleistung des Herstellers. Keine andere Person ist berechtigt, in unserem Namen eine andere Gewährleistung zu geben. DIESE GEWÄHRLEISTUNG ERSETZT ALLE ANDEREN GEWÄHRLEISTUNGEN, SOWOHL EXPLIZITE ALS AUCH IMPLIZITE, WIE ZUM BEISPIEL IMPLIZITE GEWÄHRLEISTUNGEN BEZÜGLICH DER EIGNUNG FÜR BESTIMMTE ZWECKE UND VERKEHRSFÄHIGKEIT. JEDWEDE HAFTUNG FÜR FOLGESCHÄDEN, BEILÄUFIG ENTSTANDENE SCHÄDEN, INDIREKTE SCHÄDEN, SOWIE STRAFZUSCHLÄGE ZUM SCHADENERSATZ BEIM BRUCH EINER EXPLIZITEN ODER IMPLIZITEN GEWÄHRLEISTUNG WIRD AUSDRÜCKLICH ABGELEHNT UND AUSGESCHLOSSEN. Durch diese Gewährleistung erhalten Sie bestimmte Rechtsansprüche, die von Land zu Land unterschiedlich sein können.

GEWÄHRLEISTUNGSANSPRÜCHE

Für eine rasche Berücksichtigung der Gewährleistung wenden Sie sich bitte an Ihren Händler und geben Sie folgende Informationen an: Kaufnachweis, Modellnummer, Seriennummer und Datum des Einbaus. Der Installateur setzt sich mit dem Werk in Verbindung und erhält dann Anweisungen bezüglich der Ansprüche bzw. Angaben zur nächstgelegenen Servicezentrale. Für alle zurückgeschickten Teile ist eine RMA-Nummer (Rücksendenummer) erforderlich, damit sie gemäß den Bedingungen dieser Gewährleistung untersucht werden können.- 121 -

10.2 RMA Antragsformular

Firma: Datum: Adresse: Ort: PLZ: Land: Ansprechpartner: Tel.: E-Mail: Fax: Ansprechpartner: Datum: Interne Verwendung RMA-Nummer: Ausgestellt von: Datum: Rücksendung wegen: Kopie der Kundenrechnung beigelegt?

Andere Unterlagen dem RMA-Antrag beigelegt?

Beschreibung der Unterlagen: Modell Nr.: Rechnung Nr.: Seriennr.: Rechnungsdatum

Problem: Richtlinien zur Gewährleistungsreparatur:

1. Rücksendungen sind "Fracht vorausbezahlt" zu senden. Alle Rücksendungsgebühren sind von Ihnen zu tragen.

2. Für die Rückgabe von Produkten ist eine vorherige Genehmigung erforderlich. Nicht für die Rückgabe genehmigte

Produkte werden Ihnen auf Ihre Kosten zurückgeschickt.

3. Wir reparieren oder ersetzen die Produkte und versenden alle Produkte kostenlos mit einem

Beförderungsunternehmen unserer Wahl.

4. Auf Ihren Wunsch und Ihre Kosten ist auch ein Versand per Eilboten möglich.

5. Vor der Anforderung einer RMA-Nummer prüfen Sie bitte noch einmal, ob Sie die Einbau- und Bedienungsanleitung

in Ihrem Benutzerhandbuch ordnungsgemäß befolgt haben.

6. Wenden Sie sich an unsere Rücksendeabteilung und fordern Sie ein RMA-Antragsformular an.- 122 -

7. Vergewissern Sie sich, dass Sie ALLE Angabenfelder des RMA-Antragsformulars ausgefüllt haben.

8. Bei Rücksendungen innerhalb der Gewährleistungsfrist müssen Sie ein Kopie Ihrer Originalverkaufsrechnung an Ihren

9. Schicken Sie uns das RMA-Antragsformular, die Verkaufsrechnung und andere Unterlagen (Bilder, ...) per Fax oder

E-Mail. Eine RMA-Nummer wird binnen 24 Stunden nach Erhalt der ordnungsgemäßen Dokumente ausgestellt. Wenn die in Punkt (3) und (4) angegebenen Informationen fehlen, kann die Ausstellung einer RMA-Nummer verweigert werden.

10. Die RMA-Nummer muss deutlich auf dem Versandschild sowie auf dem Schild der Versandverpackung

11. Produkte ohne Schilder sowie falsch oder unleserlich gekennzeichnete Produkte werden nicht angenommen und

unfrei zurückgeschickt.

12. Alle Verpackungen, die zum Zeitpunkt der Auslieferung an uns beschädigt erscheinen, werden "IN DER

VORLIEGENDEN FORM" abgelehnt.

13. Bitte stellen Sie sicher, dass die an uns gesandten Produkte dieselben sind, für die die Nummer ausgestellt wurde.

Wenn die Produkte nicht mit der vergebenen RMA-Nummer übereinstimmen, schicken wir alle Produkte unfrei zurück.

14. Rücksendungen ohne RMA-Nummer werden ausnahmslos nicht angenommen.

15. Die RMA-Nummer gilt nur 21 Kalendertage nach der Autorisierung. Wir behalten uns vor,

Rücksendungsgegenstände nach einem Zeitraum von 21 Tagen ab Ausstellung der RMA-Nummer nicht anzunehmen. Produkte außerhalb der Gewährleistung: Der Kunde trägt die Versand- und Reparaturkosten. Nach einer Diagnose der retournierten Produkte wird eine Schätzung der Reparaturkosten erstellt. Die Diagnosegebühr beträgt mind. € 50,00. MegaGroup Trade Holding BV Doornhoek 4205 – 5465 TG Veghel – Niederlande P.O. Box 430 – 5460 AK Veghel – Niederlande www.megagrouptrade.com- 123 - Hydro-pro inverter pompa grzewcza do basenów kąpielowych

3. Wasserdurchflußschalter

3. Wasserdurchflußschalter

fordelerkonstruktionen

fordelerkonstruktionen
