GEBRUIKSAANWIJZING Inverter 26T Hydro-Pro

exécutant les activités pour le compte des exploitants conservent des copies des registres visés au paragraphe 1 pendant au moins cinq ans.- 4 - Verordening (EU) nr. 517/2014 van het Europees Parlement en de Raad van 16 april 2014 betreffende gefluoreerde broeikasgassen en tot intrekking van Verordening (EC) nr. 842/2006 Controle op lekkages 1. Exploitanten van apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2, zelfde aantal of meer bevatten en niet verpakt in het isolatieschuim dragen er zorg voor dat de apparatuur wordt gecontroleerd op lekken. 2. Voor apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2 zelfde aantal of meer bevatten, maar minder dan 50 ton CO2-equivalent: tenminste iedere 12 maanden. Beeld van de CO

1. Lading in kg en Ton van hoeveelheid CO

Lading en Ton van hoeveelheid CO

Testfrequentie Van 2 tot 30 kg lading = van 5 tot 50 Ton Ieder jaar Met betrekking tot Gaz R 410a, 2.39kg met de hoeveelheid 5 ton CO

, toewijding aan jaarlijkese controle. Training en certificatie 1. De exploitant van de betreffende toepassing zal er voor zorg dragen dat het betrokken personeel de nodige certificering hebben verkregen, hetgeen inhoudt voldoende kennis van de geldende voorschriften en norm te bezitten, alsmede de nodige deskundigheid in emissiepreventie en terugwinning van gefluoreerde broeikasgassen en hanteren van de veiligheid van de betreffende type en de omvang van de apparatuur. Registratie 1. Exploitanten van apparatuur die verplicht zijn op lekkage te controleren, zullen registers aanmaken en bijhouden voor elk deel van dergelijke apparatuur dat de volgende informatie bevat: a) De hoeveelheid en het type van de geïnstalleerde gefluoreerde broeikasgassen; b) De hoeveelheden gefluoreerde broeikasgassen toegevoegd tijdens het installeren, onderhoud of de service of als gevolg van lekkage; c) Of de hoeveelheden van de geïnstalleerde gefluoreerde broeikasgassen zijn gerecycleerd of teruggewonnen, inclusief de naam en het adres van de recycling- of terugwinningsinstallatie en waar van toepassing het certificaatnummer; d) De hoeveelheid teruggewonnen gefluoreerde broeikasgassen e) De identiteit van de onderneming die de installatie, reparatie, onderhoud uitvoert en voor zover van toepassing raparties of verwijdering van apparatuur voor zijn rekening neemt, inclusief, in voorkomend geval, het nummer van haar certificaat; f) De data en de resultaten van de verrichte controles; g) Indien de apparatuur buitengebruik werd gesteld, de genomen maatregelen voor het terugwinnen en afvoeren van de gefluoreerde broeikasgassen. 2. De exploitant zal de administratie gedurende tenminste vijf jaar bewaren, de ondernemingen die de werkzaamheden voor de exploitanten uitvoeren, moeten tenminste vijf jaar kopieën van de registers bijhouden.- 5 - Verordnung (EU) Nr. 517/2014 vom 16/04/14 über fluorierte Treibhausgase und die Verordnung (EG) zur Aufhebung Nr. 842/2006 Dichtheitsprüfung

3. Installatie en aansluiting

10. Garantie en terugzending

Dank u voor het gebruiken van de hydro-pro inverter zwembad warmtepomp voor uw zwembad verwarming, het zal uw zwembadwater verwarmen en het op een constante temperatuur houden wanneer de omgevingstemperatuur -10 tot 50

LET OP: Deze gebruiksaanwijzing bevat alle benodigde informatie voor het gebruik en de installatie van uw warmtepomp. De installateur moet de gebruiksaanwijzing lezen en de instructies zorgvuldig volgen bij plaatsing en onderhoud. De installateur is verantwoordelijk voor de installatie van het product en moet alle instructies opvolgen van de fabrikant en de regels in toepassing. Verkeerde installatie niet volgens de gebruiksaanwijzing heeft uitsluiting van de gehele garantie tot gevolg. De fabrikant verwerpt elke verantwoordelijkheid voor de schade veroorzaakt door de mensen, objecten en of de fouten wegens de installatie die niet de aanwijzing van de gebruiksaanwijzing volgen. Elk gebruik zonder bevestiging bij het begin van de fabricatie zal beschouwd worden als gevaarlijk. WAARSCHUWING: Verwijder alstublieft altijd het water in de warmtepomp tijdens de wintertijd of wanneer de omgevingstemperatuur daalt beneden 0℃, of anders zal de titanium wisselaar beschadigd raken of bevriezen, in dit geval, zal uw garantie eindigen. WAARSCHUWING: Sluit alstublieft altijd de stroom af als u de kast wilt openen om de warmtepomp binnen te bereiken, omdat er een hoog voltage stroom aanwezig is. WAARSCHUWING: P Houdt alstublieft het scherm van de besturing in een droge omgeving, of sluit de isolatie bedekking goed om het scherm van de besturing te beschermen tegen beschadiging door vochtigheid.- 66 -

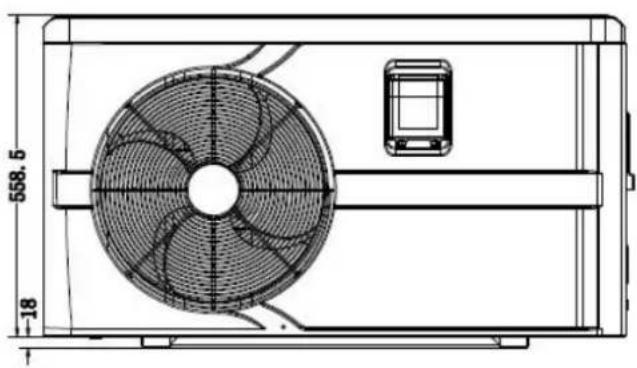

Water in-out aansluiting

• Bovenstaande gegevens zijn onderhevig aan modificatie zonder opgave.- 67 -

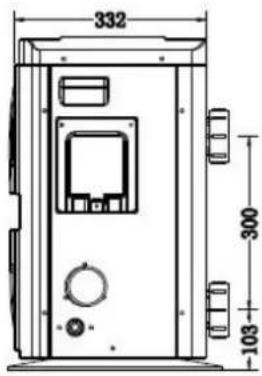

Water in-out aansluiting

• Bovenstaande gegevens zijn onderhevig aan modificatie zonder opgave.- 68 -

3. Installatie en aansluiting

De fabriek levert alleen de warmtepomp. Alle andere componenten, inclusief een bypass wanneer nodig, moeten geleverd worden door de gebruiker of de installateur. Attentie: Volg alstublieft de volgende regels wanneer u de warmtepomp installeert:

1. Elke toevoeging van chemicaliën moet plaatsvinden in de buizen gelokaliseerd na de warmtepomp.

2. Installeer een bypass als de afstand van de water toevoer van de zwembadpomp meer dan 20% groter is

dan de toegestane toevoer door de warmtewisselaar of de warmtepomp.

3. Plaats de warmtepomp altijd op een vaste ondergrond en gebruik de bijgevoegde demping rubbers om

vibratie en geluid te vermijden.

4. Houdt de hele warmtepomp altijd recht . Als het apparaat in een diagonale positie was gehouden, wacht

tenminste 24 uren met het starten van de warmtepomp.

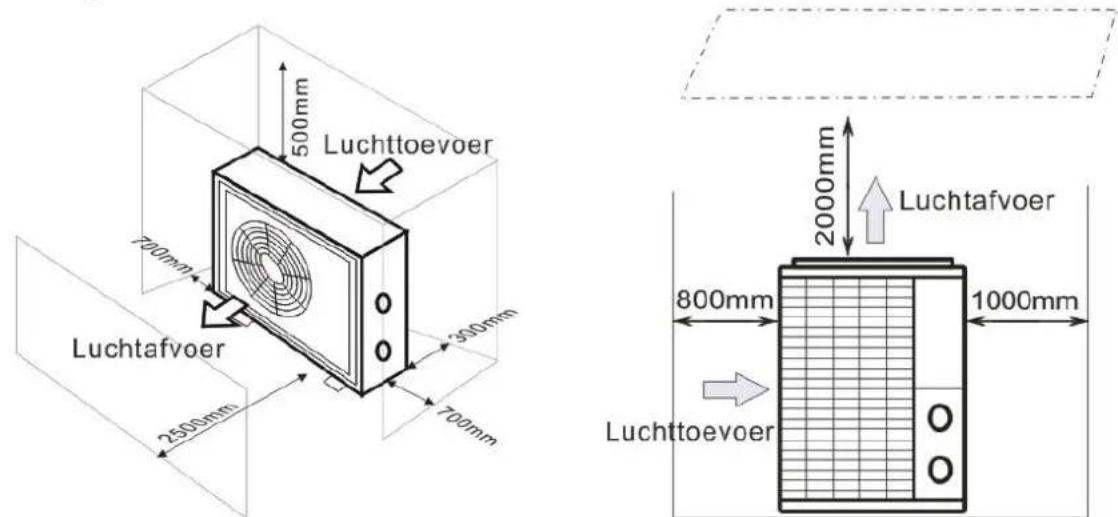

3.2 Warmtepomp plaatsing

Het apparaat zal goed werken in elke gewenste locatie zolang de volgende drie onderdelen aanwezig zijn:

1. Frisse lucht – 2. Elektriciteit – 3. Zwembadfilters

Het apparaat mag worden geïnstalleerd in virtueel elke buiten locatie zolang als de gespecificeerde minimumafstanden met andere objecten wordt aangehouden (zie tekening hieronder). Raadpleeg alstublieft uw installateur voor installatie met een zwembad binnenshuis. Installatie in een locatie met veel wind is helemaal geen probleem, wel in de situatie met een gasverwarming (inclusief waakvlam problemen). ATTENTIE: Installeer het apparaat nooit in een afgesloten ruimte met een gelimiteerde luchthoeveelheid in waarde lucht uitgestoten door het apparaat weer hergebruikt wordt, of nabij bosschage dat de luchtinlaat kan blokkeren. Zulke locaties verhinderen de continueuze levering van frisse lucht, wat resulteert in een gereduceerde efficiencie en mogelijk voldoende warmte afgifte tegengaat. Zie de tekening hieronder voor minimum afstanden.- 71 -

3.3 Afstand van uw zwembad

De warmtepomp wordt normaal geïnstalleerd binnen een bereik van 7.5 meter van het zwembad. Hoe groter de afstand van het zwembad, hoe groter het warmteverlies in de buizen. Als de buizen meestal ondergronds zijn, is het warmteverlies laag op afstanden tot 30 m (15 m van en naar de pomp; 30 m in totaal) tenzij de grond na het is of het grondwaterpeil hoog is. Een ruwe schatting van het warmteverlies per 30 m 0.6 kWh (2,000 BTU) voor elke 5 ºC verschil tussen de watertemperatuur in het zwembad en de temperatuur van de grond die de muis omringd. Dit verhoogt de werktijd met 3% tot 5%.

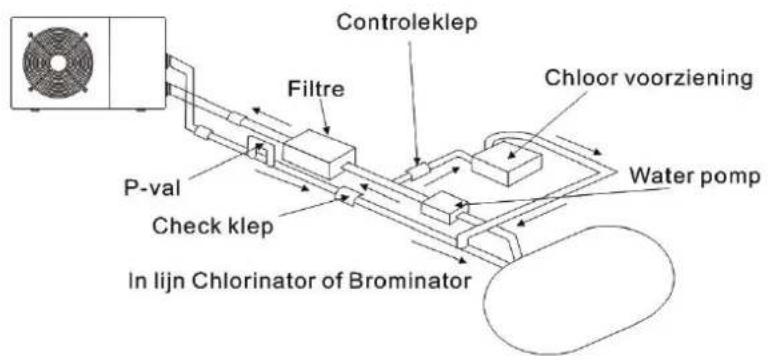

3.4 Controle klep installatie

Opmerking: als een automatische dosering apparaat voor chloor en zuur (pH) gebruikt wordt, is het belangrijk om de warmtepomp te beschermen tegen excessief hoge chemische concentraties die de warmtewisselaar kunnen laten corroderen. Om deze reden, moeten apparaten van deze soort altijd bevestigd worden aan de buizen na de warmtepomp, en het wordt aanbevolen om een controleklep te installeren om terugvloeien van het water te voorkomen in het geval van afwezigheid van water circulatie. Schade aan de warmtepomp veroorzaakt door nalatigheid van deze instructie is niet gedekt door de garantie.

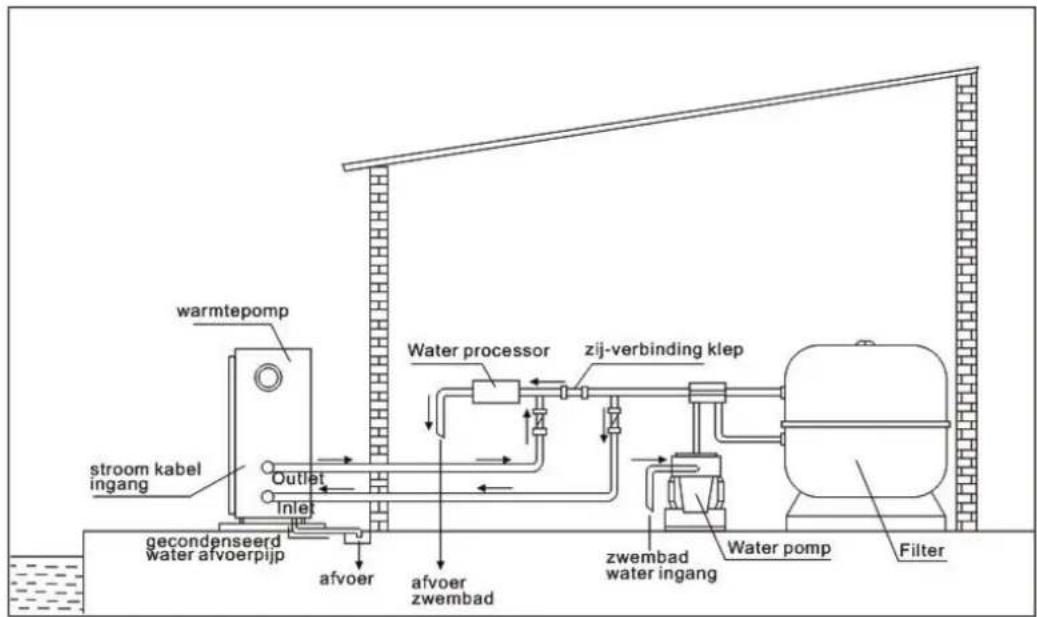

3.5 Typische opstelling

Opmerking: Deze opstelling is alleen een illustratief voorbeeld.- 72 -

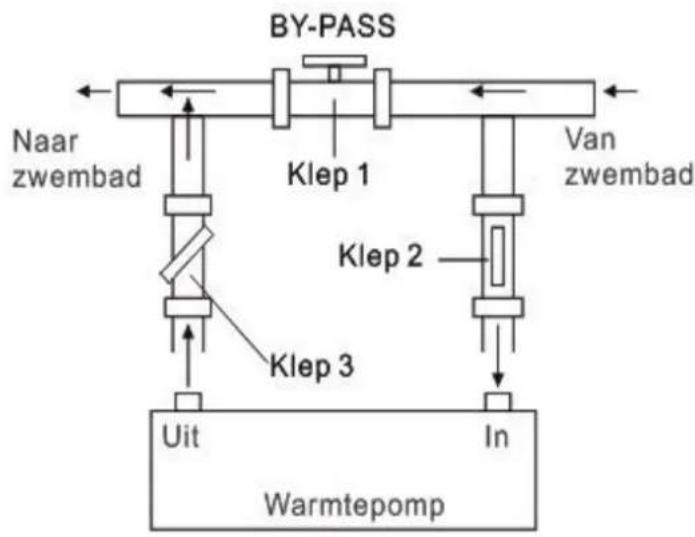

3.6 Instellen van bypass

Optimale werking van de warmtepomp gebeurt wanneer de koel gasdruk 22

2 bar is. Deze druk kan afgelezen worden van de drukmeter naast het controlepaneel van de warmtepomp. Onder deze condities is de water doorstroming door het apparaat dan ook optimaal. Opmerking: Werking zonder een bypass of met een onjuiste bypass instelling kan resulteren in sub-optimale warmtepomp werking en mogelijk de warmtepomp beschadigen, wat de garantie ongeldig maakt.

3.7 Elektrische verbinding

Opmerking: Alhoewel de warmtepomp elektrisch geïsoleerd is van de rest van het zwembadsysteem, voorkomt dat alleen de doorvoer van elektrische stroom naar of van het water in het zwembad. Aarding is nog steeds nodig voor bescherming tegen kortsluiting in het apparaat. Zorg altijd voor een goede aarding verbinding. Voor het aansluiten van het apparaat, verifiëer dat het stroomvoltage overeenkomt met het werk voltage van de warmtepomp. Het wordt aanbevolen om de warmtepomp te verbinden met een circuit met een eigen zekering of circuit onderbreker (langzaam type; graad D) en om goede bedrading te gebruiken . Verbindt de elektrische draden met het terminalblok gemarkeerd ‘ POWER SUPPLY ’. Een tweede terminalblok gemarkeerd ‘WATER PUMP ’ is gelokaliseerd naast de eerste. De filterpomp (max. 5 A / 240 V) kan hier met het tweede terminalblok verbonden worden. Dit zorgt ervoor dat de filterpomp verwerking gecontroleerd wordt door de warmtepomp. Opmerking: In het geval van 3-fase modellen, kan verwisseling van twee fases veroorzaken dat de elektrische motoren in de tegengestelde richting draaien, wat tot schade kan leiden. Om deze reden, heeft het apparaat een ingebouwde bescherming die het circuit verbreekt als de verbinding niet correct is. Als de rode LED boven dit veiligheidsapparaat oplicht, moet u de verbindingen van twee van de fasedraden verwisselen. Gebruik de volgende procedure om de bypass bij te stellen:

• Open de drie kleppen voledig

• Sluit klep 1 langzaam tot de waterdruk is verhoogd met ongeveer 100 to 200 g

• Sluit klep 3 ongeveer halverwege om de gasdruk bij te stellen in het koelsysteem

• Als het scherm "AAN" aangeeft of fout code EE3 , sluit stap voor stap klep 2, om de water toevoer te verhogen en stop wanneer de code verdwijnt.- 73 -

3.8 Initiële werking

Opmerking: Om het water in het zwembad (of hete kuip) te verwarmen, moet de filterpomp draaien om ervoor voor te zorgen dat het water circuleert door de warmtepomp. De warmtepomp zal niet opstarten als het water niet circuleert. Nadat alle verbindingen gemaakt zijn en gecontroleerd, voer dan de volgende procedure uit:

1. Zet de filterpomp aan. Controleer op lekkage en verifieer dat het water stroomt van en naar het zwembad.

2. Sluit de stroom aan de waterpomp aan en druk op de aan/uit knop op het elektronische controlepaneel.

Het apparaat zou opstarten nadat de tijdvertraging voorbij is (zie onder).

3. Na een paar minuten, controleer of de lucht die uit het apparaat komt koeler is.

4. Wanneer de filterpomp uitgezet wordt, moet het apparaat ook automatisch afslaan, wanneer niet, stel dan de

doorvoer schakelaar bij. Afhankelijk van de initiële temperatuur van het water in het zwembad en de luchttemperatuur, kan het verscheidene dagen duren om het water te verwarmen tot de gewenste temperatuur. Een goede zwembad afdekking kan de benodigde lengte van tijd dramatisch inkorten. Water doorvoer schakelaar: Het is uitgerust met een doorvoer schakelaar om het HP apparaat ervoor te beschermen dat het draait met een voldoende water doorvoer snelheid. Het zal aangaan wanneer de zwembadpomp loopt en laat het stoppen wanneer de pomp stopt. Als het oppervlak van het zwembad water hoger is dan 1 meter boven of beneden de automatische instelknop van de waterpomp, heeft u uw dealer nodig om de initiële opstart bij te stellen. Tijdvertraging - De warmtepomp heeft een ingebouwde 3-minuten opstart vertraging om het circuit te beschermen en excessief contact verval te voorkomen. Het apparaat zal automatisch herstarten nadat deze tijdvertraging afloopt. Zelfs een korte stroomonderbreking zal deze tijdvertraging starten en voorkomen dat het apparaat onmiddellijk herstart. Meerdere stroomonderbrekingen tijdens deze vertraging periode hebben geen effect op de 3-minuten periode van de vertraging.

De lucht aangetrokken door de warmtepomp wordt sterk gekoeld door de werking van de warmtepomp om het water van het zwembad te verwarmen, wat condensatie kan veroorzaken op de bladen van de verdamper. De hoeveelheid condensatie kan zoveel zijn als verscheidene liters per uur bij hoge relatieve vochtigheid. Dit is soms foutief beschouwd als een water lekkage.

3.10 Gebruiksmodi voor optimaal gebruik

-POWER: Deze modus wordt gebruikt om bij aanvang van het seizoen het zwembadwater op temperatuur te brengen. -SMART: De warmtepomp heeft zijn primaire taak volbracht, in deze modus is de warmtepomp in staat om het zwembad water op een energie efficiënte manier op peil te houden. Door automatische aanpassing van draai snelheid van compressor en ventilator levert de warmtepomp een beter rendement. -SILENT: In de zomermaanden, wanneer de verwarming capaciteit minimaal nodig is, gaat de warmtepomp in deze modus nog beter renderen. Extra voordeel, wanneer de warmtepomp moet bij verwarmen doet deze dit met minimale geluid belasting.- 74 -

4.1 Accessoire lijst

2. Plaatst ze een voor een onder de bodem van

de machine zoals op het plaatje. Aftap buis

1. Installeerde aftap buis onder het

2. Verbindt het met een water buis om het

water af te tappen. Opmerking: Til de warmtepomp op om de buis te installeren. Til de warmtepomp nooit te ver op, het kan de compressor beschadigen.- 75 - Water invoer & uitvoer verbinding

1. Gebruik de buis tape om de water invoer &

uitvoer verbinding op de warmtepomp te verbinden

2. Installeer de twee verbindingen zoals op het

3. Schroef ze op de water & uitvoer verbinding

1. Verbind de stroomverbinding draad door

het witte gat zoals het plaatje laat zien.

2. Bevestig de andere zijde op verbindingen in

de elektrische doos. Waterpomp bedrading

1. Verbind de waterpomp draad door het witte

2. Bevestig de andere zijde op de verbindingen

Inverter 26T/35T OPMERKING: (1) Bovenstaande elektrisch bedrading schema is alleen ter referentie, onderwerp alstublieft de machine volgens het bedradingschema. (2) De zwembad warmtepomp moet ook verbonden worden met een aarding draad, alhoewel de warmtewisselaar van het apparaat elektrisch geïsoleerd is van de rest van het apparaat. Het aarden van het apparaat is nog steeds nodig om u te beschermen tegen kortsluitingen in het apparaat. Verbinding is ook nodig. Afsluiting: Een afsluiting betekent (circuit onderbreken, gezekerde of niet-gezekerde schakelaar) moet geplaatst worden binnen het zicht en of direct bereikbaar vanaf het apparaat. Dit is normaal gebruik op commerciële en residentiële warmtepompen. Het voorkomt het op afstand aan zetten van het apparaat en staat het afsluiten van de stroom van het apparaat toe terwijl het apparaat wordt nagekeken.- 79 -

5.4 Installatie van de schermbediening

foto(1) foto(2) foto(3) foto(4) foto(5) - De zijde met stekker verbindt met het bedieningspaneel (foto1) - De andere zijde van de melddraad. (foto2) - Open de bedrading paneel en zet de kant zonder stekker door de elektrische kast. (foto3,4) - Plaats de bedrading in de positie dat is aangewezen (rechtsboven) op de printplaat. (foto5)

6. Scherm bediening systeem

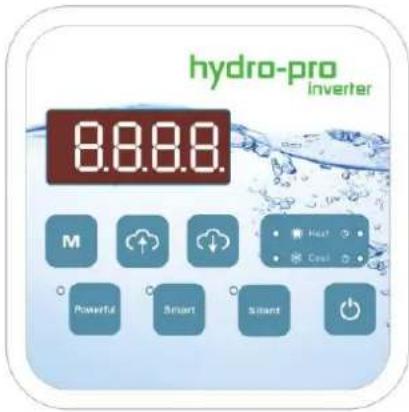

6.1 De knoppen van de LED draad bediening

6.2 De toetsen en hun activiteiten

Druk op om de warmtepomp start, toont het LED-display van de gewenste temperatuur van het water gedurende 5 seconden, toont vervolgens de inlaat temperatuur van het water en van de werking mode. Druk op om de warmtepomp te stoppen en te laten zien "OFF" Opmerking: Tijdens de parameter controle en instelling, druk op de snel-exit en sla de huidige instelling. Druk nogmaals op om in / uitschakelen van de machine.

Het zal onder functie alleen met andere toets.

6.2.3 en -toets- 80 -

Klok / unclock het display: Houd en gedurende 5 seconden te vergrendelen / ontgrendelen het scherm. temperatuur water instelling: Druk op of om de temperatuur van het water rechtstreeks in te stellen. Parameter controle: Druk op eerst, druk vervolgens op om de parameter gebruiker controleren van d0 volgens d11 Code Staat strekking Opmerking

IPM vormtemperatuur 0-120

uitlaatgastemperatuur

99Hz Real testen waarde

30A Real testen waarde d10 Huidige ventilatorsnelheid 0-1200

Real testen waarde d11 Error code voor de laatste keer Alle foutcode Druk op eerst, druk vervolgens op om te controleren / aanpassen van de parameter gebruiker van P1 tot P7 Code Naam strekki

1 Verwarming mode, 0 koelbedrijf

1 Timer aan / uit onder functie, 0 Timer on / off is van de functie (De instelling van de P4 en P5 zal niet werken)

1 Altijd lopen, 0 Afhankelijk van het verloop van de compressor

Huidige tijd HH:MM 0:00 0-23:0-59

Wekker aan HH:MM 0:00 0-23:0-59

timer uit HH:MM 0:00 0-23:0-59

Inlet water temp. correctie

6.2.4 Systeem reset-functie

Druk op en in 10s, zal het systeem resetten en weer te geven "0000" op de controller.

Symbool verhitten zal het licht wanneer deze in werking is. Bij het ontdooien, zal het licht knipperen.

Symbool van het koelen, zal het licht op wanneer het in werking is.

Symbool van de automatische stop, zal het licht op wanneer het in werking is.

Symbool van de automatische start, zal het licht op wanneer het in werking is.

Op deze knop drukt, zal de lichtflits, zal de warmtepomp werken in 'Full output' alleen.

Terwijl u de Smart kiest, zal de warmtepomp net opereren in 'Medium output' en 'Full output' Toen in 'Medium output', zal het licht van de Smart knipperen. Toen in 'Full output', de lamp van de Smart is verlichting, zal de lamp van de krachtige flitser zijn.

Terwijl u de Silent kiest, zal de warmtepomp net opereren in 'Medium output' en 'Small output' Toen in 'Small output', zal het licht van Silent knipperen. Toen in 'Medium output', de lamp van de Silent is verlichting, zal de lamp van de Smart flash.

Storing Fout code Reden Oplossing Inlaat watertemperatuur sensor fout PP01 De sensor is open of kortsluiting Controleer of verander de sensor Uitlaat watertemperatuur sensor fout PP02 De sensor is open of kortsluiting Controleer of verander de sensor Verwarming condensator sensor fout PP03 De sensor is open of kortsluiting Controleer of verander de sensor Gas terugkeer sensor fout PP04 Sluit enkele draad ten onrechte op dit punt Bevestigen dat er niets op dit punt, restart Omgeving temperatuur sensor fout PP05 De sensor is open of kortsluiting Controleer of verander de sensor Temperatuurverschil tussen water in en uit is te hoog PP06 Waterstroom niet genoeg, water drukverschil is te laag Controleer de waterstroom hoeveelheid of water vastgelopen is of niet Eerste graad antivries bescherming in de winter PP07 Omgevingstemperatuur van water inlaat is te laag Waterpomp wordt automatisch aangezet voor eerste graad antivries Bescherming van te lage omgevingstemperatuur PP08 De omgevingstemperatuur of de temperatuur van aangekomen water zijn te laag Koeling condensortemperatuur te hoog bescherming PP10 Koeling condensor temperatuur te hoog Stop de warmtepomp en wacht de koeling condensor temperatuur drop down Hoge druk bescherming EE1

1. Koelmiddel is te veel

2. Luchtstroom is niet genoeg

Laren druk bescherming EE2

1. Koelmiddel is niet genoeg

2. Waterstroom is niet genoeg

3. Filter geblokkeerd of capillair

hervul het koelmiddel

2. Reinig de luchtwarmtewisselaar

3. Vervang het filter of capillair

Stroom doorvoer schakelaar gesloten EE03 Lage waterstroom, verkeerde stroomrichting, of stroom doorvoer schakelaar fout. Controleer of er genoeg waterstroom is en doorstroming in de juiste richting, of anders is de stroom doorvoer schakelaar stuk. En mode chauffage, défaut s surchauffe EE04 Débit d'eau ne suffit pas, manque d’eau De watercircuit controleren en schoonmaken, de flowswitch controleren Storing Fout code Reden Oplossing Bescherming temperatuur van uitlaat EE05 De ontdooiing is ontoereikend, gebrek van koelgas, Onvoldoende waterdebiet Manueel ontdooien, Koelgas controleren, waterdebiet controleren Communicatie fout EE06 Draadverbinding is niet goed Controleer de draadverbinding Convertor fout EE07 De convertor is gebrekkig De pomp heropstarten of de convertor veranderen Defect tussen de bedieningspaneel en de EE08 Het aansluiten is niet correct. Het aansluiten controleren, kabel of bedieningspaneel veranderen,- 83 - convertor kaart convertissor veanderen Defect tussen de bedieningspaneel en de convertor kaart EE09 Het aansluiten is niet correct. Het aansluiten controleren, de pomp heropstarten of de gebrekkige kaart veranderen Defect tussen de mainkaart en de externe kaart EE10 Het aansluiten is niet correct. Het aansluiten controleren, de pomp heropstarten of de gebrekkige kaart veranderen Defect main kaart EE11 De gegevens zijn niet juist of de kaart is gebrekkig De pomp heropstarten of de gebrekkige kaart veranderen De stroomvoorziening (V) is te sterk of te gering EE12 De stroomvoorziening is niet correct. De stroomvoorziening controleren T2 water temp. Een te lage bescherming op grond van koelbedrijf PP11

1. Water mislukking pomp

2. Waterleidingen geblokkeerd

3. Water stromingsschakelaar in

beslag genomen IPM module temperatuur sensing circuit uitgang mislukking EE14 IPM module temperatuursensor output is abnormaal Controleer de printplaat of vervang de nieuwe IPM module te hoge temperatuur bescherming EE15 Controleer de printplaat of vervang de nieuwe PFC beveiligingsmodule EE16 Controleer de printplaat of vervang de nieuwe defecte ventilator DC EE17 Controleer de printplaat of vervang de nieuwe PFC module tempreature sensing interne circuit mislukking EE18 Controleer de printplaat of vervang de nieuwe Bescherming hoge temperatuur PFC module EE19 Controleer de printplaat of vervang de nieuwe Input stroomstoring EE20 De voedingsspanning fluctueert teveel Controleer de printplaat of vervang de nieuwe Software controle mislukking EE21 Compressor loopt uit de pas Controleer de printplaat of vervang de nieuwe circuit mislukking Stroomdetectie EE22 De versterkeruitgang spanningssignaal abnormaal Controleer de printplaat of vervang de nieuwe Compressor start mislukking EE23 Controleer de printplaat of vervang de nieuwe omgevingstemperatuur lamp mislukking Rijden board EE24 Compressor faseuitval EE25

1. bedrading verkeerd

7.2 Andere fouten en oplossingen (Geen verschijning op LED draad controller)

Storingen Observering Redenen Oplossing Warmtepomp werkt niet LED draadcontroller geen verschijning. Geen stroomvoorziening Check cable and circuit breaker if it is connected LED draad controller toont de actuele tijd. Warmtepomp in stand-by status Startup heat pump to run. LED draad controller toont de actuele watertemperatuur.

1. Watertemperatuur bereikte

ingestelde waarde, HP onder constante temperatuur status.

watertemperatuur instelling.

2. Start warmtepomp na een

3. LED draadcontroller moet

vertonen "ontdooien". Watertemperatuur koelt wanneer HP loopt onder verwarming's mode LED draad controller vertoont actuele watertemperatuur en er verschijnt geen fout code.

draad controller, en controleer dan de status na het veranderen van de werkende modus, controleer de water inlaat en uitlaattemperatuur.

3. Vervangen of repareer het

warmtepomp apparaat Korte looptijd LED toont actuele watertemperatuur, er verschijnt geen fout code.

1. Ventilator draait NIET.

2. Luchtventilator hij is niet

kabelverbindingen tussen de motor en ventilator, wanneer nodig, moet het vervangen worden.

2. Controleerlocatie van het

warmtepomp apparaat, en elimineer alle obstakels om een goede luchtventilatie mogelijk te maken. 3 Vervang of repareer het warmtepomp apparaat. Water vlekken Water vlekken op warmtepomp apparaat.

warmtewisselaar zorgvuldig of het defect is. Te veel ijs op de verdamper Te veel ijs op de verdamper.

1. Controleer de locatie van

het warmtepomp apparaat, en elimineer alle obstakels om een goede lucht ventilatie mogelijk te maken.

2. Vervang of repareer het

warmtepomp apparaat.- 85 -

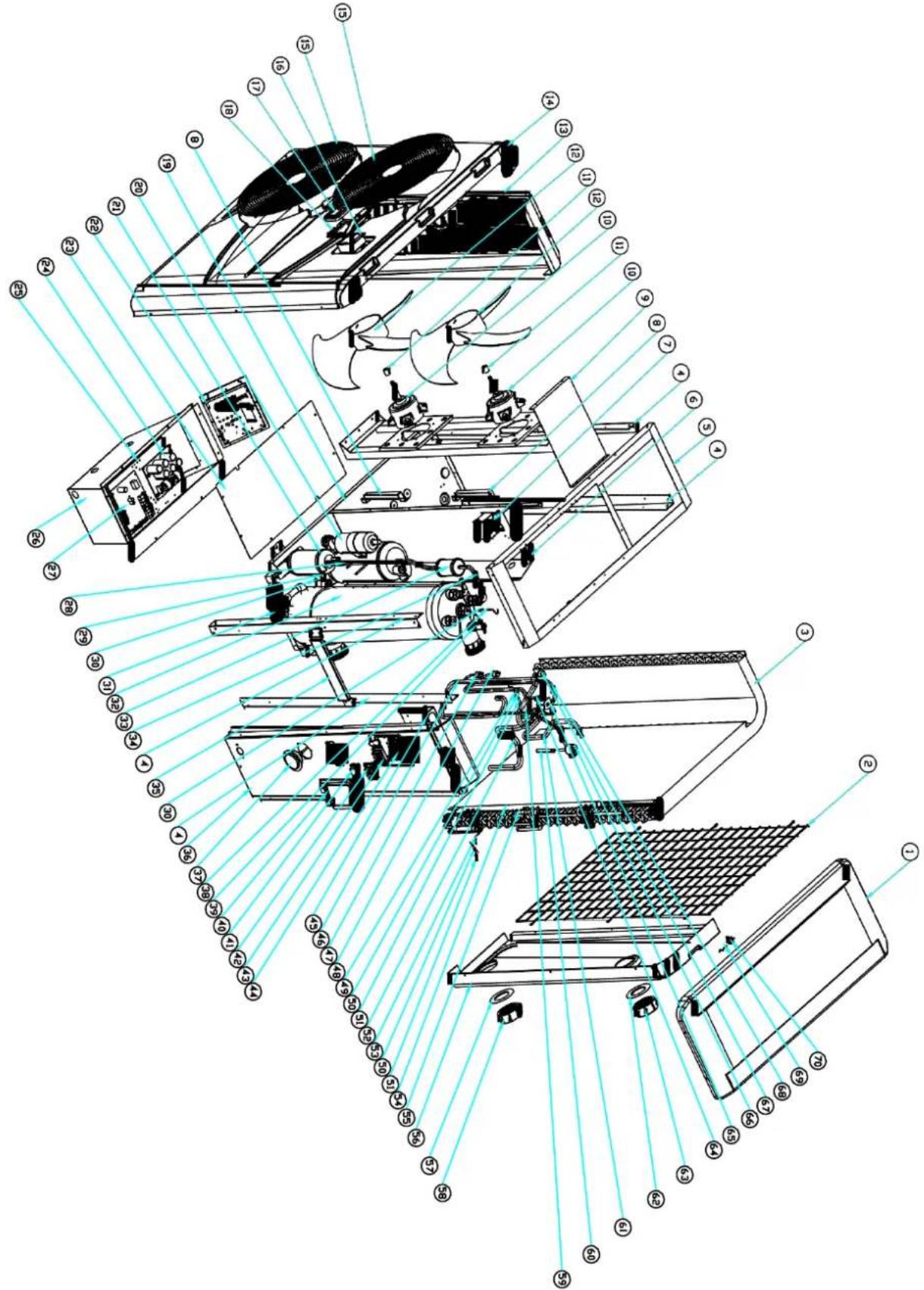

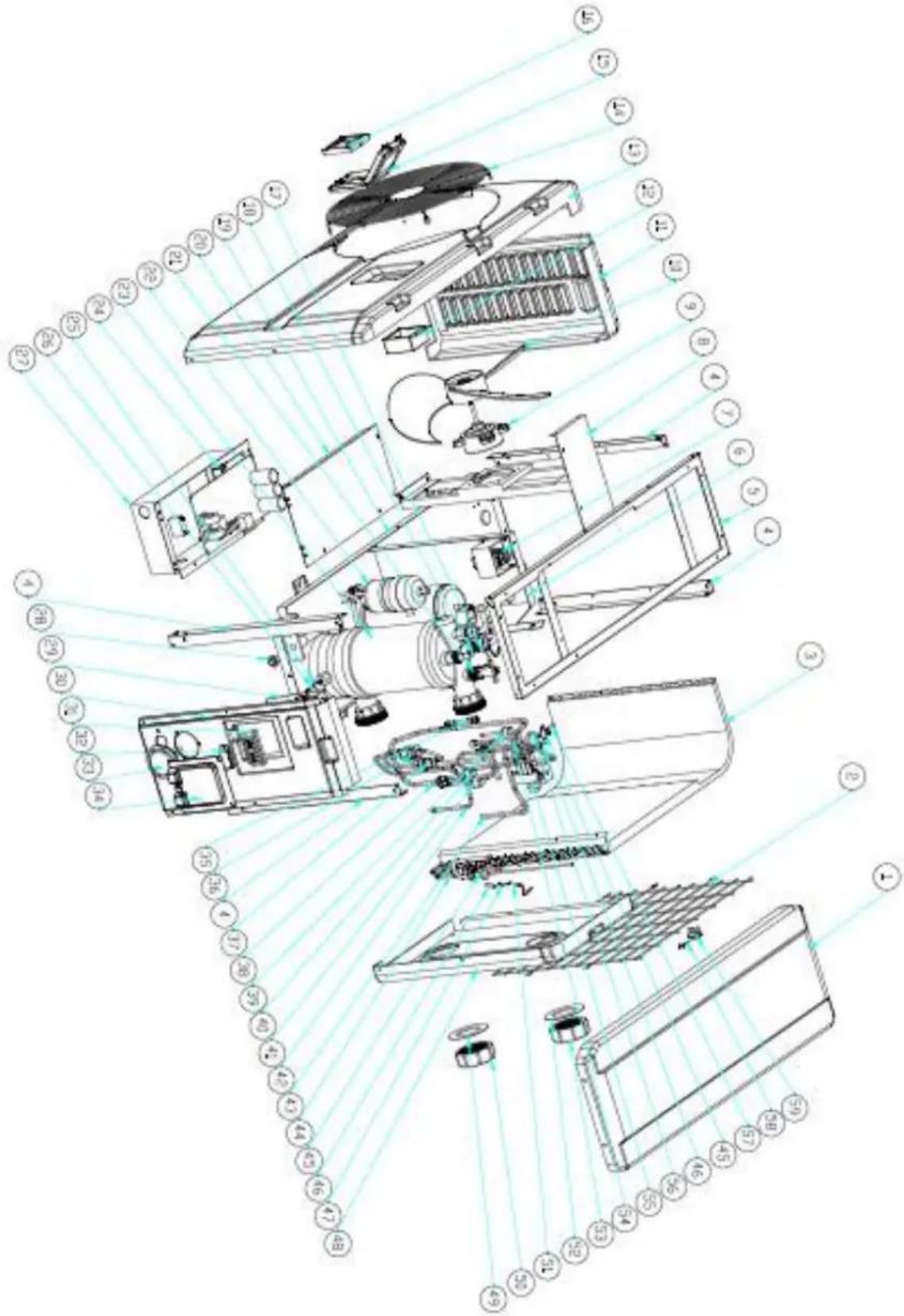

8. Open geklapt diagram en onderhoud

Expansieventiel aan de distributeur

4-weg klep naar collectieve pipe

collectieve vergadering

temperatuur behuizing

Outlet water temperatuursensor TH5

temperatuur sensorhuis

Watervoorziening schroefdeksel

Coil temperatuursensor TH2

Watervoorziening schroefdeksel

4-weg klep naar wisselaar

Waterinlaat temperatuursensor TH6

Afvoerlucht temperatuursensor TH3

Ambient temperatuursensor TH1

Omgevingstemperatuur temperatuur clip

Rechter zijpaneel- 87 - Model 26kw- 88 -

Outlet water temperatuursensor TH5

3-terminal voor waterpomp

3-eindstandige voeding

Afvoerlucht temperatuursensor TH3

temperatuur sensorhuis

temperatuur behuizing

4-weg klep naar collectieve pipe

Coil temperatuursensor TH2

collectieve vergadering

Watervoorziening schroefdeksel

Expansieventiel aan de distributeur

4-weg klep naar wisselaar

Filter naar reservoir

Watervoorziening schroefdeksel

Waterinlaat temperatuursensor TH6

Ambient temperatuursensor TH1

Omgevingstemperatuur temperatuur clip- 89 -

(1) U moet het water voorziening systeem regelmatig controleren om te voorkomen dat lucht het systeem binnentreedt en lage water doorvoer voorkomen, omdat het de prestaties en betrouwbaarheid van het HP apparaat kan verminderen. (2) Reinig uw zwembaden en filter systeem regelmatig om schade aan het apparaat te vermijden als een resultaat van een vuil of verstopt filter. (3) U moet het water van de bodem van de waterpomp aftappen als het apparaat niet wordt gebruikt voor een langere periode (speciaal tijdens het winterseizoen). (4) In omgekeerde manier, moet u controleren dat het apparaat volledig met water gevuld is voordat u het apparaat weer opnieuw opstart. (5) Nadat het apparaat gereedgemaakt is voor het winterseizoen, is het beter om het te beschermen met een speciale winter verwarming pomp. (6) Wanneer het apparaat werkt, is er de gehele tijd een klein water verlies onder het apparaat.- 90 -

10. Garantie en terugzending

BEPERKTE WAARBORG Wij danken u voor de aankoop van onze warmtepomp. Deze waarborg dekt fabricage- en materiaalfouten voor alle onderdelen gedurende twee jaar vanaf de aankoopdatum. Deze waarborg is beperkt tot de eerste aankoper in het kleinhandelscircuit, is niet overdraagbaar en is niet van toepassing op producten die uit hun oorspronkelijke installatieplaats verwijderd werden. De aansprakelijkheid van de fabrikant reikt niet verder dan de herstelling of vervanging van defecte onderdelen en omvat noch de kosten voor gepresteerde uren om het defecte onderdeel te verwijderen en te herinstalleren of te vervoeren van of naar de fabriek, noch de kosten verbonden aan andere materialen die nodig zijn om de herstelling uit te voeren. Deze waarborg dekt geen defecten die te wijten zijn aan de volgende oorzaken:

1. De installatie, de bediening of het onderhoud van het product werd niet uitgevoerd volgens de

richtlijnen van de “Installatie & Instructie Handleiding” geleverd bij dit product.

2. Gebrekkig werk aan het product verricht door een installateur.

3. Het niet handhaven van het juiste chemische evenwicht in het zwembad [pH tussen 7,0 en 7,8. Totale

Alkaliniteit (TA) tussen 80 en 150 ppm. Gehalte aan vrije chloor tussen 0,5 en 1,2mg/l. Totale hoeveelheid opgeloste vaste stoffen (Total Dissolved Solids of TDS) minder dan 1200 ppm. Zoutgehalte maximum 8g/l].

4. Verkeerd gebruik, modificatie, ongeval, brand, overstroming, blikseminslag, knaagdieren, insecten,

nalatigheid, verwaarlozing of force majeure (overmacht).

5. Aanslag, bevriezing of andere omstandigheden die een correcte doorstroming van het water

6. Het product bedienen bij een debiet dat buiten de gepubliceerde minimum- en maximumspecificaties

7. Gebruik van onderdelen of accessoires die niet voor dit product vervaardigd werden.

8. Chemische contaminatie van de verbruikte lucht of verkeerd gebruik van ontsmettende chemicaliën,

zoals het toevoegen van ontsmettende chemicaliën doorheen de afschuimer of in de leidingen die zich vóór de warmtepomp en de reinigingsslang bevinden.

9. Oververhitting, verkeerde elektrische verbindingen, verkeerde stroomtoevoer, nevenschade te wijten

aan defecte O-ringen, diatomeeënfilters of patronen of schade veroorzaakt door het in werking stellen van de pomp in aanwezigheid van onvoldoende water. AANSPRAKELIJKHEIDSBEPERKING Dit is de enige waarborg gegeven door de fabrikant. Niemand heeft het recht om andere waarborgen te geven in onze naam. DEZE WAARBORG VERVANGT ALLE ANDERE UITDRUKKELIJK GEGEVEN OF IMPLICIETE WAARBORGEN, MET INBEGRIP VAN MAAR ZICH NIET BEPERKEND TOT ELKE IMPLICIETE WAARBORG VAN GESCHIKTHEID VOOR EEN BEPAALD DOEL EN VERKOOPBAARHEID. WIJ WIJZEN UITDRUKKELIJK ELKE AANSPRAKELIJKHEID VAN DE HAND VOOR INDIRECTE, TOEVALLIGE OF RESULTERENDE SCHADE OF SCHADE MET EEN PUNITIEF KARAKTER DIE HET RESULTAAT IS VAN DE OVERTREDING VAN EEN UITDRUKKELIJK GEGEVEN OF IMPLICIETE WAARBORG. Deze waarborg geeft u specifieke wettelijke rechten, die naargelang het land kunnen variëren.

AANSPRAAK MAKEN OP UW WAARBORG

Om een snelle behandeling van uw aanspraak op waarborg te bekomen, contacteert u uw verdeler en bezorgt u hem de volgende informatie: aankoopbewijs, modelnummer, serienummer en installatiedatum. De installateur zal de fabriek contacteren voor het verkrijgen van aanwijzingen met betrekking tot de procedure volgens welke aanspraak kan gemaakt worden op de waarborg en om te weten te komen waar zich het dichtstbijzijnde service center bevindt. Alle geretourneerde onderdelen moeten een RMA-nummer dragen zodat kan onderzocht worden of de waarborg erop van toepassing is.- 91 -

10.2 RMA-aanvraagformulier

Bedrijf: Datum: Adres: Stad: Postcode: Land: Contact: Tel: E-mail: Fax: Contact: Datum: Voorbehouden voor intern gebruik RMA #: Toegekend door: Datum: Retour voor: Kopie van klantenfactuur toegevoegd? RMA-aanvraag vergezeld van andere documenten? Beschrijving van de documenten: Model nr.: Factuur nr.: Serienummer: Factuurdatum: Probleem: Beleid voor herstelling onder waarborg: 1. Verzendingskosten voor retourzendingen dienen vooraf vereffend te zijn. Alle verzendingskosten verbonden aan een retourzending zijn volledig te uwen laste.

2. Producten kunnen enkel naar ons teruggezonden worden mits voorafgaande toestemming van het bedrijf. Retourzendingen

waarvoor het bedrijf geen toestemming heeft gegeven zullen naar u teruggezonden worden; de kosten voor deze verzending zijn volledig te uwen laste. 3. Wij zullen de producten vervangen of herstellen en ze u allemaal gratis bezorgen via de door u gekozen verzendingsdienst. 4. Indien u expresverzending verkiest (via een door u gekozen verzendingsdienst) zullen de verzendingskosten te uwen laste zijn. Retourprocedure: 1. Gelieve alvorens bij ons een RMA-nummer aan te vragen te controleren of u de installatie- en gebruiksrichtlijnen uit de handleiding goed hebt nageleefd.

2. Bel onze RMA-afdeling op en vraag een RMA-aanvraagformulier aan.- 92 -

3. Zorg ervoor dat ALLE velden op het RMA-aanvraagformulier volledig zijn ingevuld.

4. Voor retourzendingen binnen de waarborgperiode dient u een kopie toe te voegen van het exemplaar bestemd voor de klant van uw originele verkoopsfactuur. 5. Zend het RMA-aanvraagformulier, de verkoopsfactuur en eventuele andere documenten (foto’s enz.) naar ons of bezorg het via e-mail. Een RMA-nummer zal u binnen 24 uur na ontvangst van de benodigde documenten worden toegekend. Bij ontstentenis van de informatie vermeld bij punten (3) en (4), kan men weigeren om u een RMA-nummer toe te kennen. 6. Het RMA-nummer dient goed leesbaar op het verzendingsetiket van het pakket en de op verzendingsformulieren aangeduid te worden. 7. Alle producten die ons zonder etiket of met een verkeerd, onvolledig of onleesbaar etiket bereiken zullen geweigerd worden; terugzendingskosten zullen te uwen laste zijn. 8. Alle pakketten die bij levering aan ons met het blote oog waarneembare beschadigingen vertonen zullen zondermeer geweigerd worden. 9. Gelieve vooraf te controleren of de producten die u naar ons gaat verzenden dezelfde producten zijn als deze waarvoor een RMA-nummer werd verstrekt. Indien de ontvangen producten niet overeenkomen met de producten die ingeschreven werden onder het toegekende RMA-nummer, zullen wij deze allemaal te uwen laste terugzenden. 10. Geen enkele retourzending zonder RMA-nummer zal aanvaard worden. Hierop worden absoluut geen uitzonderingen toegestaan.

11. Een RMA-nummer blijft slechts 21 kalenderdagen na zijn toekenning geldig. We behouden ons het recht voor om

geretourneerde producten te weigeren die meer dan 21 dagen na de toekenningsdatum van het RMA-nummer werden ontvangen. Producten die niet (meer) door de waarborg gedekt worden: De klant draagt de verzendings- en herstellingskosten. De geraamde herstellingskosten zullen worden meegedeeld na diagnosestelling voor de geretourneerde producten. De kosten voor een diagnose bedragen 50,00 € of meer. MegaGroup Trade Holding BV Doornhoek 4205 – 5465 TG Veghel – Nederland P.O. Box 430 – 5460 AK Veghel – Nederland www.megagrouptrade.com- 93 - Hydro-pro inverter shwimmbecken-wärmepumpe Benutzer- und Wartungshandbuch INDEX
