Inverter 26T - Vandpumpe Hydro-Pro - Gratis brugsanvisning og manual

Produkttype	Varmepumpe til pool
Mærke	Hydro-Pro
Model	Inverter 26T
Mål (L x B x H)	1050 x 452 x 1295 mm
Nettovægt	120 kg
Strømforsyning	380 V / 50 Hz / 3 faser
Maksimal strøm	11,43 A
Anbefalet sikring	31 A
Varmeydelse (Luft 26°C, Vand 26°C, RF 80%)	26 – 6,8 kW
Varmeforbrug	3,88 – 0,52 kW
COP (Luft 26°C, Vand 26°C)	13 – 6,7
Køleydelse (Luft 35°C, Vand 27°C, RF 40%)	13,0 – 3,48 kW
EER	4,55 – 2,88
Anbefalet vandflow	8,00 m³/h
Diameter ind-/udløb	50 mm
Kompressortype	MITSUBISHI
Antal ventilatorer	2
Lydniveau ved 1 m	42 – 60 dB(A)
Driftstilstande	Powerful, Smart, Silent
Omgivelsestemperaturområde	-10 °C til 50 °C
Kølemiddel	R410A
Inkluderede tilbehør	Antivibrationsgummifødder (4), Afløbsconnectorer (2), Controllerboks, Signalkabel 10 m, Dræningsslanger (2)
Garanti	2 års reservedele (ekskl. arbejdskraft og transport)

Ofte stillede spørgsmål - Inverter 26T Hydro-Pro

Hvad er strømforsyningens spænding for varmepumpen Inverter 26T?

Strømforsyningen skal være trefaset 380 V / 50 Hz. En 31 A sikring anbefales.

Hvilket vandflow anbefales til modellen Inverter 26T?

Det anbefalede vandflow er 8 m³/h. Utilstrækkeligt flow kan forårsage fejlkode EE03.

Hvilke driftstilstande er tilgængelige?

Tre tilstande: Powerful (hurtig opvarmning), Smart (økonomisk vedligeholdelse), Silent (stille). Som standard er enheden i Smart-tilstand.

Hvordan installeres bypass?

Installer en bypass, hvis flowet overstiger 20 % af varmevekslerens kapacitet. Åbn alle ventiler, luk langsomt ventil 1 indtil en trykstigning på 100 til 200 g, justér derefter ventil 3 til halvt. Hvis kode EE3 vises, luk gradvist ventil 2.

Hvad gør jeg ved fejlkode EE01 (højt tryk)?

Kode EE01 angiver for højt tryk. Slip overskydende kølemiddel ud eller rengør luftvarmeveksleren for at genoprette tilstrækkelig luftstrøm.

Hvordan beskytter jeg varmepumpen mod frost om vinteren?

Tøm vandet fra varmepumpen før vinteren eller længerevarende inaktive perioder for at undgå frostskader. Dæk enheden med en passende presenning.

Hvad er proceduren for at nulstille til fabriksindstillinger?

Tryk samtidig på + og - i 10 sekunder. Displayet viser '0000' i 5 sekunder, hvilket bekræfter tilbagevenden til fabriksindstillinger.

Hvordan tilsluttes vandpumpen til varmepumpen?

Tilslut vandpumpen (maks. 5 A / 240 V) til klemrækken mærket 'WATER PUMP' ved siden af strømforsyningsklemrækken. Varmepumpen styrer derefter automatisk vandpumpen.

Hvilken regelmæssig vedligeholdelse anbefales?

Kontroller regelmæssigt vandkredsløbet for at undgå luftbobler og lavt flow. Rengør poolen og filtreringssystemet. Om vinteren tømmes og dækkes enheden.

Dækker garantien skader forårsaget af ubalance i vandets kemi?

Nej, garantien dækker ikke skader forårsaget af kemisk ubalance. Overhold værdierne: pH 7,0-7,8, alkalinitet 80-150 ppm, frit klor 0,5-1,2 mg/l, TDS < 1200 ppm, saltholdighed maks. 8 g/l.

BRUGSANVISNING Inverter 26T Hydro-Pro

OBS: Denne vejledning indeholder alle de nødvendige oplysninger med brug og installation af din

varmepumpe.

Installatøren skal læse manualen og opmærksomt følge instruktionerne i implementering og vedligeholdelse. Installatøren er ansvarlig for installation af produktet og skal følge alle instruktionerne fra producenten og reglerne i ansøgningen. Forkert installation mod manualen indebærer udelukkelse af hele garantien.

Producenten fralægger sig ethvert ansvar for skader med de mennesker, genstande og af de fejl som følge monteringen, der ikke adlyder den manuelle retningslinje. Enhver brug, som er uden overensstemmelse til g for sin produktion vil blive betragtet som farlig.

ADVARSEL: Vær altid tømme vandet i varmepumpen om vinteren, eller når den omgivende temperatur falder til under 0 °C, ellers Titanium veksleren vil blive beskadiget på grund af at blive frosset, i et sådant tilfælde, din garanti vil gå tabt.

ADVARSEL: Vær altid skære strømforsyning, hvis du ønsker at åbne kabinettet for at nå inde i varmepumpen, fordi der er høj spænding elektricitet indeni.

ADVARSEL: Vær godt holde skærmen controller i et tørt område, eller godt lukke isoleringen dækning for at beskytte skærmen controlleren fra at blive beskadiget af fugt.

1. Specifikationer

* Ovenstående data er emner ændring uden varsel.

1.2 Technical data hydro-pro inverter pool varmepumper

Model		Inverter 26	Inverter 26T	Inverter 35	Inverter 35T
Item No.		7018550	7018551	7018552	7018553
* Performance at Air 27, Water 26C, Humidity 80%
Heating capacity	kW	26-6.8	26-6.8	35-7	35-7
Power consumption	kW	3.88-0.52	3.88-0.52	5.22-0.54	5.22-0.54
C.O.P.		13-6.7	13-6.7	13-6.7	13-6.7
* Performance at Air 15, Water 26C, Humidity 70%
Heating capacity	kW	19-5.4	19-5.4	24-5.6	24-5.6
Power consumption	kW	3.6-0.66	3.6-0.66	4.8-0.68	4.8-0.68
C.O.P.		8.2-5.2	8.2-5.2	8.2-5	8.2-5
* Performance at Air 35, Water 27C, Humidity 40%
Cooling capacity	kW	13.0-3.48	13.0-3.48	17.3-3.8	17.3-3.8
Power consumption	kW	4.5-0.76	4.5-0.76	7.5-0.76	7.5-0.76
E.E.R.		4.55-2.88	4.55-2.88	5.02-2.3	5.02-2.3
Rated water flux	m^3/h	8.00	8.00	10.00	10.00
Fan power input	w	8-40	8-40	8-40	8-40
Voltage		220~240V/50Hz/1PH	380V/50Hz/3PH	220~240V/50Hz/1PH	380V/50Hz/3PH
Maximum Current	A	17.07	11.43	23.08	15.46
Minimum Fuse Current	A	47	31	63	43
Water in-out connection	mm	50
Fan quantity		2	2	2	2
Ventilation type		Horizontal	Horizontal	Horizontal	Horizontal
Compressor brand		MITSUBISHI	MITSUBISHI	MITSUBISHI	MITSUBISHI
Noise level at 1m	dB(A)	42-60	42-60	42-60	42-60
Net dimension	mm	1050*452*1295
Net weight	Kg	120	120	130	130
Packing dimension	mm	1130*515*1430
Gross Weight	Kg	138	138	148	148

* Ovenstående data er emner ændring uden varsel.

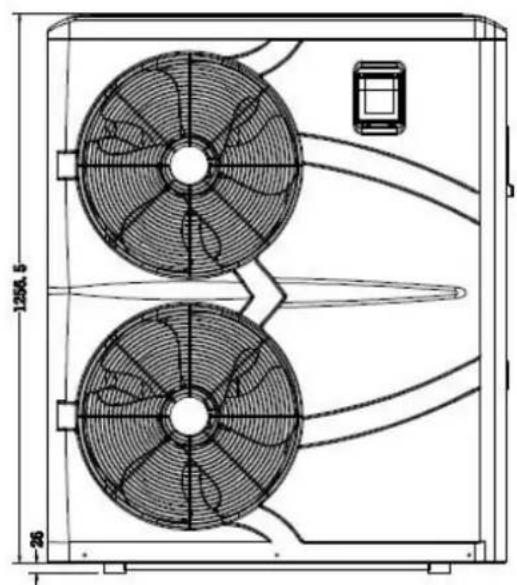

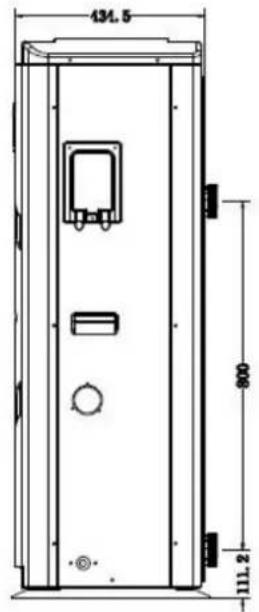

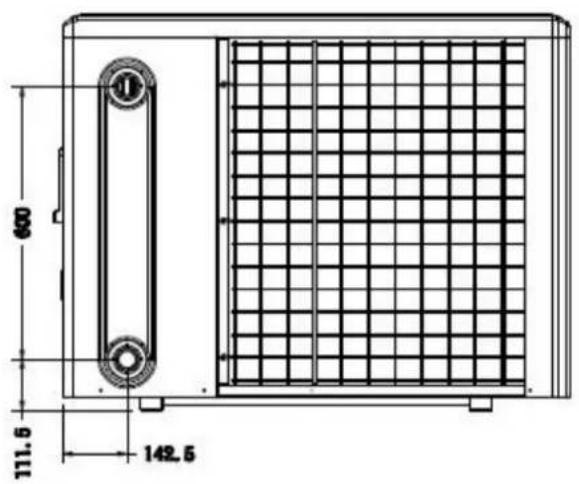

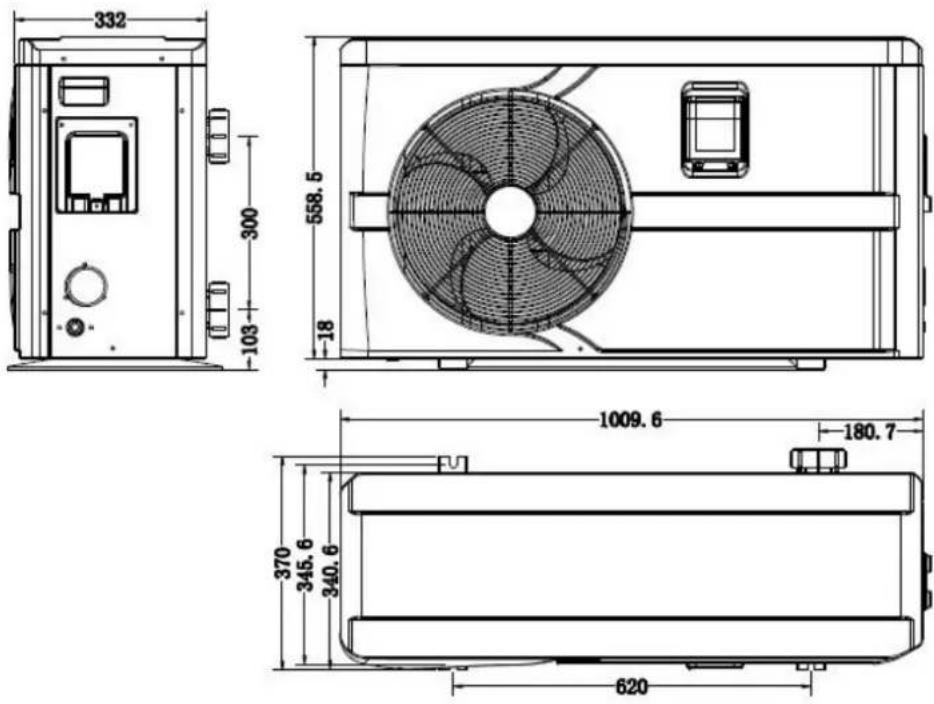

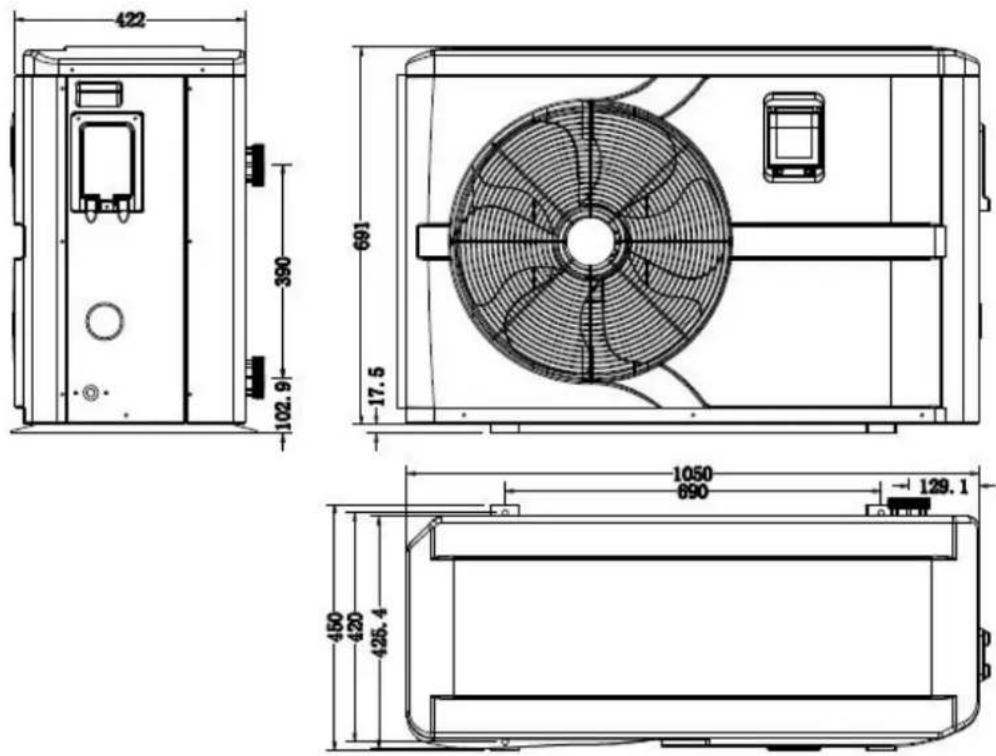

2. Dimension (mm)

Model Inverter 7

Model Inverter 10/13

Model Inverter 17/21

Model Inverter 26/26T/35/35T

Kun fabrikken leverer varmepumpen. Alle andre komponenter, herunder en bypass om nødvendigt skal der af brugeren eller installatøren.

Opmærksomhed:

Overhold følgende regler ved installation af varmepumpen:

1. Enhver tilsætning af kemikalier skal finde sted i rørledningen placeret nedstrøms fra varmepumpen.
2. Install en bypass, hvis vandstrømmen fra swimmingpoolen pumpen er mere end 20% større end den tilladte flow gennem varmeveksleren af varmepumpen.
3. Always placere varmepumpen på et solidt fundament, og bruge den medfølgende gummiophæng for at undgå vibrationer og støj.
4. Always hold varmepumpen oprejst. Hvis enheden har været afholdt i en vinkel, vente mindst 24 timer før start af varmepumpen.

3.2 Varmepumpe placering

Enheden vil fungere korrekt i enhver ønskede placering, så længe følgende tre elementer er til stede:

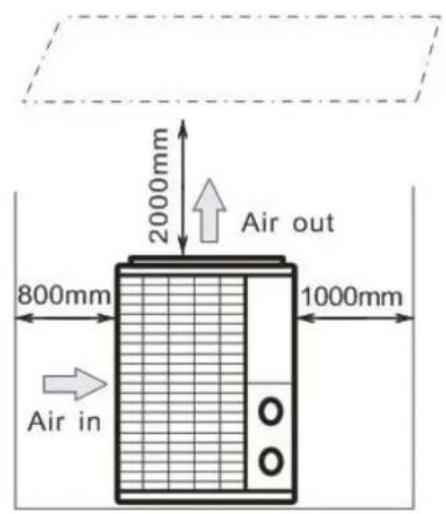

1. Frisk luft - 2. Elektricitet - 3. Swimming pool filtre

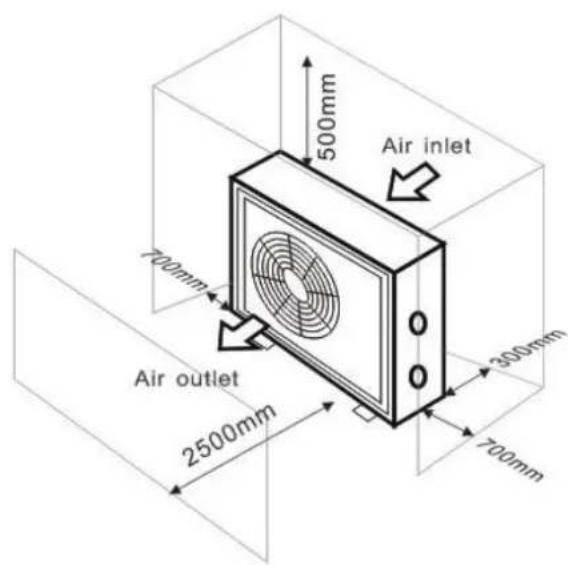

Enheden kan installeres i stort set alle udendørs placering, så længe de angivne minimumsafstande til andre objekter bevares (se tegning nedenfor). Kontakt din installatør for installation med en indendørs pool. Installation i et blæsende sted ikke udgør nogen problem overhovedet, i modsætning til situationen med en gasvarmer (herunder pilot flamme problemer).

ATTENTION: Anbring aldrig enheden i et lukket rum med en begrænset luftmængde, hvor luften udstødes fra enheden, vil blive genbrugt eller tæt buskads, som kunne blokere luftindtaget. Sådanne steder forringe konstant forsyning af frisk luft, hvilket resulterer i reduceret effektivitet og muligvis forhindre tilstrækkelig varme output. Se tegningen nedenfor for mindstemål.

Varmepumpen er normalt installeret i en perimeter område, der strækker 7,5 meter fra swimmingpoolen. Jo større afstanden fra puljen, større varmetab i rørene. Da rørene er for det meste under jorden, varmetabet er lav for afstande op til 30 m (15 m fra og til pumpen, 30 m i alt medmindre jorden er våd eller grundvandsspejlet er højt. Et groft skøn over varmetabet pr 30 m er 0,6 kWh (2.000 BTU) for hver 5 °C forskel på vandtemperaturen i poolen, og temperaturen i jorden omkring røret. Dette øger driftstiden med 3% til 5%.

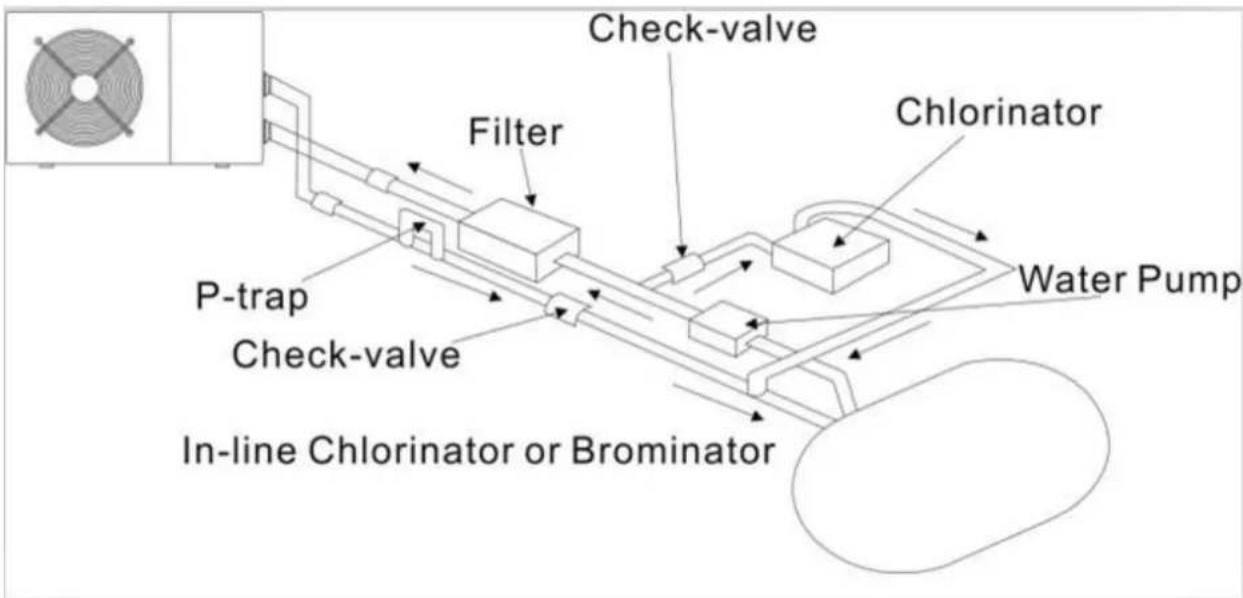

3.4 Check-ventil installation

Bemærk: Hvis der anvendes automatiske doseringsudstyr til chlor og surhedsgraden (pH), er det vigtigt at beskytte varmepumpen mod for høje kemiske koncentrationer, der kan korrodere varmeveksleren. Af denne grund skal udstyr af denne art altid monteres i rørledningen på nedstrømssiden af varmepumpen, og det anbefales at installere en check-ventil til at hindre tilbageflow i fravær af vandcirkulation.

Skader på varmepumpen forårsaget af manglende overholdelse af denne instruktion er ikke dækket af garantien.


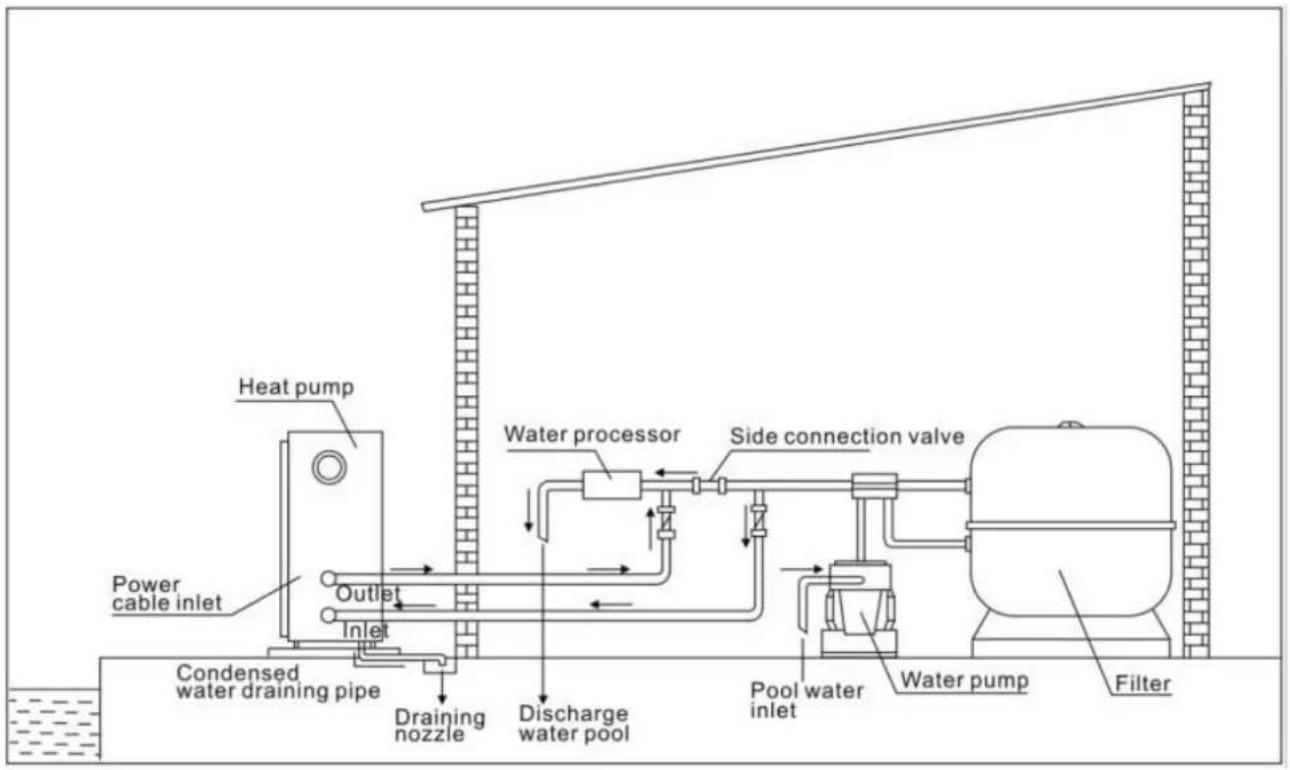

3.5 typisk arrangement

Bemærk: Dette arrangement er kun et illustrativt eksempel.

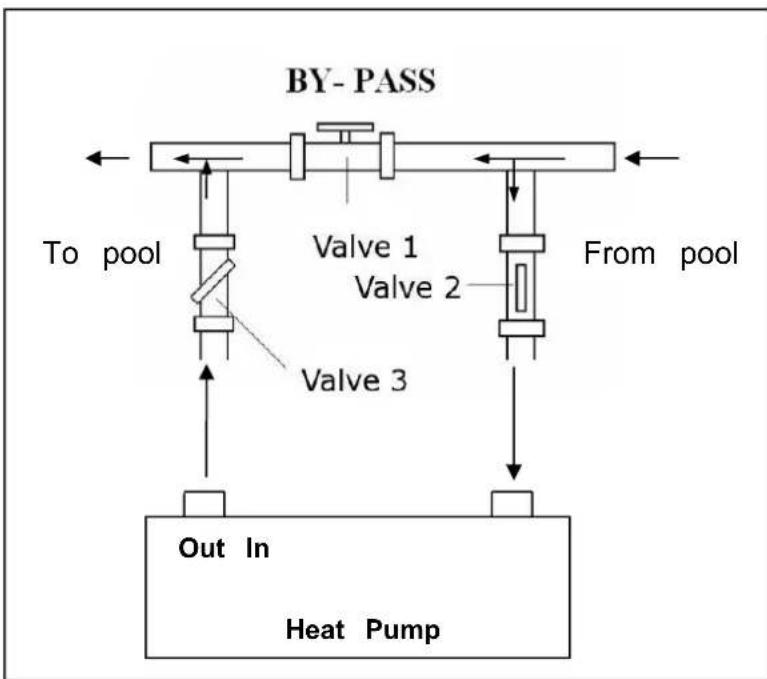

3.6 Justering af bypass

1. fully åbne alle tre ventiler
   2.slowly Luk ventilen 1, indtil vandtrykket øges med ca. 100 til 200 g
2. Close ventilen 3 tilnærmelsesvis halvvejs at justere gastrykket i kølesystemet

Hvis displayet viser "ON" eller fejlkode EE3 tæt trinvis ventilen 2, for at øge vandgennemstrømningen og stoppe, når koden forsvinde.

Dette tryk kan aflæses på manometeret siden kontrol varmepumpen panel. Under disse betingelser vandstrømmen gennem enheden er også optimal.

Bemærk: Drift uden bypass eller med forkert bypass justering kan resultere i suboptimal varmepumpedrift og muligvis skader på varmepumpen, hvilket gør garantien ugyldig.

3.7 elektrisk tilslutning

Bemærk: Selvom varmepumpen er elektrisk isoleret fra resten af swimmingpoolen systemet, det kun forhindrer strømmen af elektrisk strøm til eller fra vandet i poolen. Jordforbindelse er stadig behov for beskyttelse mod kortslutninger inde i enheden. Altid giver en god jordforbindelse.

Før du tilslutter enheden, skal du kontrollere, at forsyningsspændingen svarer til den driftsspænding af varmepumpen.

Det anbefales at tilslutte varmepumpen til et kredsløb med sin egen sikring eller afbryder (langsom type kurve D) og til at anvende passende ledninger.

Tilslut de elektriske ledninger til klemrækken mærket "STR∅MFORSYNING".

En anden terminal blok mærket "WATER PUMP" ligger ved siden af den første. Filterpumpen (max. 5 A / 240 V) kar forbindes med den anden terminal blok her. Dette tillader filteret pumpedrift skal styres af varmepumpen.

Bemærk: I tilfælde af trefasede modeller, bytte to faser kan medføre elektriske motorer til at køre i den modsatte retning, hvilket kan føre til skader. Af denne grund, enheden har en indbygget beskyttelsesanordning som afbryder, hvis forbindelsen ikke er korrekt. Hvis den røde LED over denne sikkerhedsanordning lyser, skal du bytte de tilslutninger af to af fase ledninger.

3.8 Idriftsættelse

Bemærk: For at opvarme vandet i poolen (eller hot tub), skal filterpumpen køre for at få vandet til at cirkulere gennem varmepumpen. Varmepumpen starter ikke op, hvis vandet ikke cirkulerer.

1. Tænd filterpumpen. Kontrollér for utætheder og kontroller, at vandet strømmer fra og til swimmingpoolen.
2. Tilslut strøm til varmepumpen og tryk på tænd / sluk-knappen på den elektroniske kontrolpanel. Enheden vil starte op efter tidsforsinkelsen udløber.
3. Efter et par minutter, kontrollere, om luft blæser ud af enheden er køligere.
4. Når slukke for filterpumpen, bør enheden også slukke automatisk, hvis ikke, så justere flow switch.

Afhængig af den oprindelige temperatur af vandet på swimmingpoolen og lufttemperaturen, kan det tage flere dage at opvarme vandet til den ønskede temperatur. En god swimmingpool dækning kan dramatisk reducere den nødvendige tid.

Vand Flow Switch:

Den er udstyret med en flow switch til beskyttelse af HP enheden kører med tilstrækkelig vandmængde .Det vil tænde når puljen pumpen kører, og lukke den ud, når pumpen slukker. Hvis poolen vandstanden højere end 1 m over eller under varmepumpens automatisk justering knop, kan din forhandler nødt til at justere sin første opstart.

Tidsforsinkelse - Varmepumpen har en indbygget 3 minutters opstart forsinkelse for at beskytte kredsløb og undgå overdreven kontakt slid. Enheden genstarter automatisk efter denne tidsforsinkelse udløber. Selv en kortvarig strømafbrydelse vil udløse denne tidsforsinkelse og forhindre enheden i at genstarte med det samme. Yderligere strømafbrydelser i løbet af denne forsinkelse periode ikke påvirker 3 minutters varighed af forsinkelsen.

3.9 Kondens

Luften trækkes ind i varmepumpen er stærkt afkølet af driften af varmepumpen til opvarmning af bassinvandet, som kan forårsage kondens på finner af fordamperen. Mængden af kondensvand kan være så meget som flere liter i timen ved høj relativ fugtighed. Dette er undertiden fejlagtigt betragtes som en vandlækage.

3.10 Betjening modes for optimal brug

- POWER: Bruges primært i begyndelsen af sæsonen, fordi denne tilstand kan meget hurtig temperaturstigning - SMART: Varmepumpen har afsluttet sin primære opgave, i denne tilstand; varmepumpen er i stand til at opretholde den pulje vand på en energieffektiv måde. Ved automatisk at justere hastigheden af kompressor og ventilator varmepumpen leverer et bedre afkast.

- SILENT: I sommermånederne, når varmen output er minimal påkrævet, varmepumpen i denne tilstand er endnumere rentable. Ekstra fordel; når varmepumpen opvarmer. Det går med minimal støj belastning.

4. tilbehør

4.1 Tilbehør liste

Vibrationsdæmpende bund, 4 pcs	Tømning jet, 2 pcs	vandtæt kasse, 1 pc
10M Signal ledning, 1 pc	Vand afløbsrør, 2 pcs

4.2 Tilbehør Montering

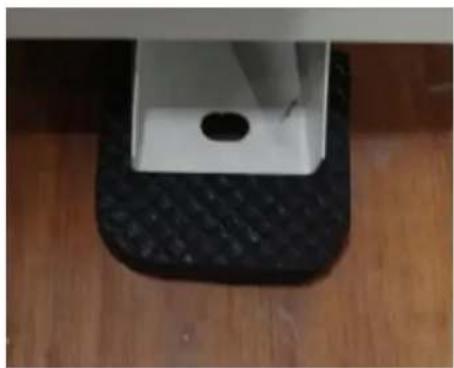

1. Tag 4 Vibrationsdæmpende baser
2. Sæt dem én efter én på bunden af maskinen, som på billedet.

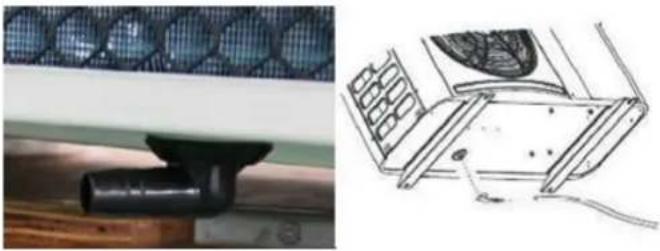

	Tømning jet1. Installer dræning stråle under den nederste panel2. Tilslut med et vandrør til at dræne vandet ud.Bemærk: Løft varmepumpen at installer strålen. Aldrig vælte varmepumpen, kan det beskadige kompressoren.

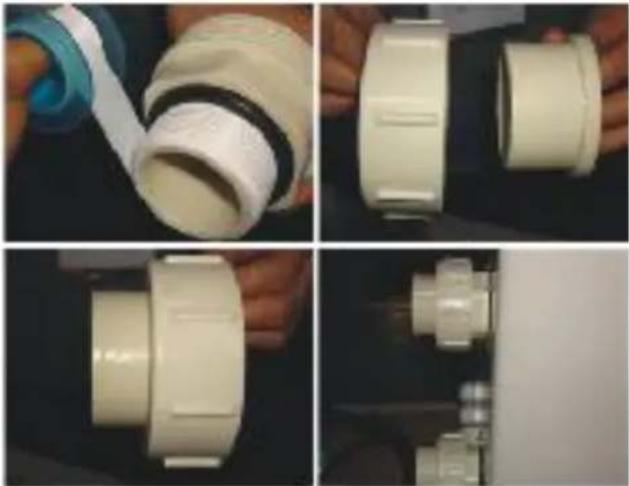

	Vand Inlet & stikkontakt krydset1. Brug røret tape til at forbinde vande Fjord & afløb krydset på varmepumpen2. Installer de to samlinger som på billedet viser3. Skru dem på vandet Fjord & afløb krydset

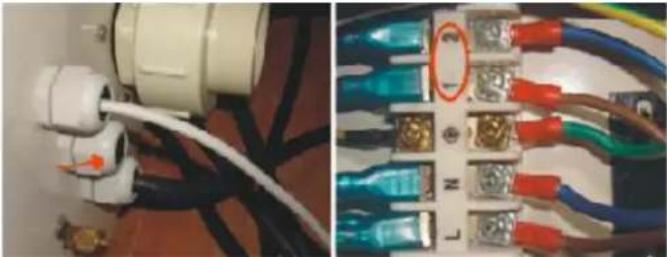

	ledningstilslutning1. Tilslut strømforsyningen ledning gennem det hvide hul som billedet vise2. Fastgør den anden side på leddene inde i el-boksen.

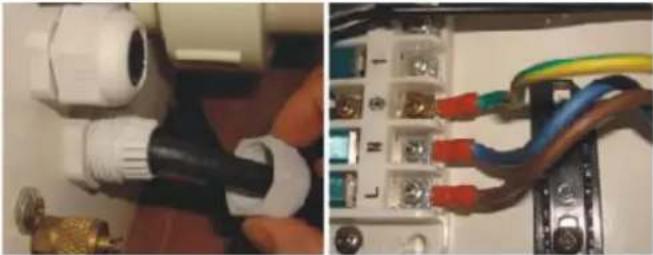

	Vandpumpe ledninger1. Tilslut vandpumpe wire gennem hvid hul markeret2. Fastgør den anden side på leddene inde i el-boksen.

5. elektrisk ledningsføring

5.1 SWIMMINGPOOL VARMEPUMPE WIRING DIAGRAM

Inverter 7/10/13/17/21

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#fcc,stroke:#333
    style K fill:#cfc,stroke:#333
    style L fill:#fcc,stroke:#333
    style M fill:#cfc,stroke:#333
    style N fill:#cfc,stroke:#333
    style O fill:#cfc,stroke:#333
    style P fill:#cfc,stroke:#333
    style Q fill:#cfc,stroke:#333
    style R fill:#cfc,stroke:#333
    style S fill:#cfc,stroke:#333
    style T fill:#cfc,stroke:#333
    style U fill:#cfc,stroke:#333
    style V fill:#fcc,stroke:#333
    style W fill:#fcc,stroke:#333
    style X fill:#cfc,stroke:#333
    style Y fill:#cfc,stroke:#333
    style Z fill:#cfc,stroke:#333
    style AA fill:#cfc,stroke:#333
    style AB fill:#cfc,stroke:#333
    style AC fill:#cfc,stroke:#333
    style AD fill:#fcc,stroke:#333
    style AE fill:#fcc,stroke:#333
    style AF fill:#fcc,stroke:#333
    style AG fill:#fcc,stroke:#333
    style AH fill:#fcc,stroke:#333
    style AI fill:#fcc,stroke:#333
    style AJ fill:#fcc,stroke:#333
    style AK fill:#fcc,stroke:#333
    style AL fill:#fcc,stroke:#333
    style AM fill:#fcc,stroke:#333
    style AN fill:#fcc,stroke:#333
    style AO fill:#fcc,stroke:#333
    style AP fill:#fcc,stroke:#333
    style AQ fill:#fcc,stroke:#333
    style AR fill:#fcc,stroke:#333
    style AS fill:#fcc,stroke:#333
    style AT fill:#fcc,stroke:#333
    style AU fill:#fcc,stroke:#333

5.2 SWIMMINGPOOL VARMEPUMPE WIRING DIAGRAM

Inverter 26/35

(1) Over elektriske ledningsdiagram kun for din reference, bedes emne maskine indsendt ledningsdiagrammet.
(2) Swimmingpoolen Varmepumpen skal tilsluttes jordledning godt, selv om enheden varmeveksleren er elektrisk isoleret fra resten af enheden. Grounding enheden er stadig forpligtet til at beskytte dig mod kortslutninger inde i enheden. Bonding også kræves.

Afbryd: A Tag midler (afbryder, smeltet eller un-smeltet switch) bør placeres inden for synsvidde af og let tilgængelig fra enheden .Dette er almindelig praksis på kommercielle og boligområder varmepumper. Det forhindrer fjernt-energigivende uovervåget udstyr og tillader at slukke strømmen på enheden, mens enheden bliver serviceret.

5.4 Installation af displayet deporteredes

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)

• Den side med stik forbinder med kontrolpanelet (photo1)
• Den anden side af signalledningen. (photo2)
• Åbn ledninger panelet og sætte den side uden stik gennem elektriske boks. (photo3,4)
• Sæt ledningerne ind i den, som er udpeget position (øverste højre hjørne) på PC bord. (photo5)

6.2 Tasterne og deres funktion

En knap

Tryk for at starte varmepumpen enhed, LED-displayet viser den ønskede vandtemperatur i 5 sekunder, så viser vandets temperatur og drift.

Tryk for at stoppe varmepumpen enhed og vise "OFF"

Bemærk: Under parameteren kontrol og indstilling, skal du trykke på til quick-exit og gemme den aktuelle indstilling.

Tryk på igen for at tænde / slukke for maskinen.

7.2.2 -knap

Det vil være under funktion kun med andre knapper.

7.2.3 og button

Ur / unclock displayet:

Code	Tilstand	Scope	Bemærkning
d0	IPM formtemperatur	0-120°C	Rigtig test værdi
d1	Inlet vand temp.	-9°C~99°C	Rigtig test værdi
d2	Outlet vand temp.	-9°C~99°C	Rigtig test værdi
d3	Ambient temp.	-30°C~70°C	Rigtig test værdi
d4	Retur gas temp.	-30°C~70°C	Rigtig test værdi
d5	Piping temp.	-30°C~70°C	Rigtig test værdi
d6	Gas udstødningstemperatur	0°C~C5°C(125°C)	Rigtig test værdi
d7	Trin af EEV	0~99	N * 5
d8	Kompressor kører frekvens	0~99Hz	Rigtig test værdi
d9	Kompressor strøm	0~30A	Rigtig test værdi
d10	Aktuel ventilatorhastighed	0-1200 (rpm)	Rigtig test værdi
d11	Fejlkode for sidste gang	All error code

Tryk på først, og tryk derefter på for at kontrollere / justere "Bruger parameter fra P1 til P7

Code	Navn	Scope	Default	Remard
P1	Arbejde tilstand	0-1	1	1 Opvarmning, 0 køledrift
P2	Timer on / off	0-1	0	1 Timer on / off er under funktion, 0 Timer on / off af funktion (Indstillingen af P4 og P5 vil ikke virke)
P3	Vandpumpe	0-1	0	1 Altid kører, 0 Afhænger af driften af kompressoren
P4	Nuværende tid	HH:MM	0:00	0-23: 0-59
P5	Timer på	HH:MM	0:00	0-23: 0-59
P6	TIMER oFF	HH:MM	0:00	0-23: 0-59
P7	Inlet vand temp. rettelse	-9~9	0	Standardindstilling: 0

Symbol af opvarmning, vil lyset være tændt, når den er i drift.

Ved optøning, vil lyset blinke.

7.2.6

Symbol af afkøling, vil lyset være tændt, når den er i drift.

7.2.7

Symbol af automatisk stop, vil lyset være tændt, når den er i drift.

7.2.8

Symbol af automatisk start, vil lyset være tændt, når den er i drift.

7.2.9

Tryk på denne knap, vil lyset være flash, vil varmepumpen fungere i 'Full output' kun.

7.2.10

Mens du vælger Smart, vil varmepumpen bare operere i "Medium output 'og' Full output 'Når du er i "Medium output', vil lyset af Smart blinke.

Silent

Når du er i 'Full output', lampen af Smart er belysning, vil lampen af Kraftfuld være flash. Mens du vælger Lydløs, vil varmepumpen bare operere i "Medium output" og "Lille output' Når du er i 'Små output', vil lyset af Silent blinke. Når du er i "Medium output", lampen af Silent er belysning, vil lampen af Smart være flash.

7. Fejlfinding

7.1 Fejlkode visning på LED-wire-controller

defekt	Fehlercode	grund	opløsning
Vand indløb fiasko temperaturføler	PP1	Sensoren i åbent eller kortslutning	Kontroller eller skift sensor
Wassereaustrittstemperatur svigt sensor	PP2	Sensoren i åbent eller kortslutning	Kontroller eller skift sensor
opvarmning kondensator Sensorausfal	PP3	Sensoren i åbent eller kortslutning	Kontroller eller skift sensor
Gas tilbagevenden svigt sensor	PP4	Sensoren i åbent eller kortslutning	Kontroller eller skift sensor
Omgivelsestemperatur svigt sensor	PP5	Sensoren i åbent eller kortslutning	Kontroller eller skift sensor
Kondensator gaslækage svigt sensor	PP6	Sensoren i åbent eller kortslutning	Kontroller eller skift sensor
Antifreeze vinteren	PP7	Sensoren i åbent ellerkortslutning	Kontroller eller skift sensor
Lav beskyttelse omgivelsestemperatur	PP8	Omgivelsestemperatur eller indtaste vandtemperaturen er for lav	Kontroller eller skift sensor
Kølekondensator temperaturen er for høj beskyttelse	PP10	Kølekondensator temperaturen er for høj	Stoppe pumpen, og vent til sænkning af køle kondensatortemperaturen
fiasko Højtryk	EE01	1. Refrigerant er for meget2. 2. Luftstrømmen er ikke nok	1. Discharge redundant kølemiddel HP Gas System 2. Rengør luft varmeveksler
Lavt tryktab	EE02	1. Refrigerant er ikke nok2. Water flow er ikke nok3. Filter blokeret eller klemt kapillær	1. Kontrollér, om der er en gaslækage, efterfyldning af kølemiddel2. Rengør luft varmeveksler3. Replace filteret eller et kapillarrør
fiasko Vandflow	EE03	Lavt vand flow, forkert flowretning eller flow switch fiasko.	Kontroller, om vandgennemstrømningen er nok og flow i rigtige retning, eller flow switch kunne afvises.
Overophedning i varmedrift	EE04	Lav eller ingen vandstrøm	Svigt i vandpumpen fanget vandrørSvigt af strømmen switch
Udstødning svigt temperaturføler	EE5	Afrimning er ikke godt Manglende gasGashåndtaget enhed fastspændt	Optøning i håndenPlus gassenSkift gashåndtaget enhed Kontroller vandpumpen
controller fejl	EE6	Wire-forbindelse er ikke godt Controller fejl	Check eller ændre signalet wireStart magt eller ændre controller
inverter fejl	EE7	Umrichtter bord fiasko	Genstart magt eller ændre konverter kortet
Kommunikationsfejl mellem controller og omformer bor	EE8	Wire-forbindelse er ikke godt Controller fejl	Check eller ændre wire tilslutningStart magt eller ændre controller
Kommunikationsfejl mellem drev og påhængsmotorer	EE9	Wire forbindelse mellem kommunikationslinie og ydre bord er forkertUden board fiasko	omfortrådningGenstart magt eller ændre påhængsmotor
Modul board fiasko mellem det ydre panel og modul bord	EE10	Kommunikation linje er brudt Udendørs bord eller modul board fiasko	Genstart magt eller ændre brubord
Modul fiasko bord	EE11	Dataene er forkerte eller modulet bord er defekt	Genstart magt eller ændre brubord
Jævnstrøm vigtigste spænding for høj eller for beskyttelse overspænding beskyttelse mod direkte hovedstrømmen er for høj eller for lav	EE12	Trykket er for høj eller for lav Den interne kommunikation er defekt kontaktor	Check strømforsyningen Skift kontaktoren
overstrømsbeskyttelse	EE13	Elektrisk forsyning trykket er folavt, er varmepumpen overbelastet	Check strømforsyningen Check vandtemperaturen hvis den er for høj
T2 Vand temp. Ved lav beskyttelse i køledrift	PP11		1. Vandpumpe Manglende2. tilstoppet vandrør3. Wasserdurchflußschalter taget
IPM modul temperaturfølerkredsen output fejl	EE14	Udgangen af IPM modul temperaturføler er unormal	Tjek bundkortet eller udskift deneye
IPM modul temperatur for høj beskyttelse	EE15		Tjek bundkortet eller udskift deneye
PFC beskyttelsesmodul	EE16		Tjek bundkortet eller udskift deneye
DC fiasko fan	EE17		Tjek bundkortet eller udskift deneye
PFC modul tempreature anerkendelse interne kredsløb fejl	EE18		Tjek bundkortet eller udskift deneye
beskyttelse PFC modul høj temperatur	EE19		Tjek bundkortet eller udskift deneye
strømsvigt	EE20	Forsyningsspændingen svinger for meget	Tjek bundkortet eller udskift deneye
Svigt af softwaren kontrol	EE21	Kompressor løber ud	Tjek bundkortet eller udskift deneye
Reststrøm detektor	EE22	Udgangsspændingen fra forstærkeren er unormal	Tjek bundkortet eller udskift deneye
Kompressor starte fejl	EE23		Tjek bundkortet eller udskift deneye
Kørsel Panel omgivelsestemperatur fiasko lampe	EE24
Kompressor fiasko fase	EE25	1. ledninger forkert2. Tilslutning af en fase eller 2-fase.	Overvågning af kontrol

Fejl	Overholdelse	Årsager	Løsning
Varmepumpe kører ikke	LED wire controller ingen visning.	Ingen strømforsyning	Kontroller kabel og afbryder, hvis den er tilsluttet
	LED wire controller viser den faktiske tid.	Varmepumpe under standby	Startup varmepumpe til at køre.
	LED wire controller viser den aktuelle vandtemperatur.	1. Vandtemperaturen er ved at nå til indstilling værdi, HI under konstant temperatur status.2. Varmepumpe bare begynder at løbe.3. Under afrimning.	1. Kontroller vandtemperaturen indstilling.2. Opstart varmepumpen efter et par minutter.3. LED wire controller skal vis "Optøning".
Vand temperatur køling når HP kører under varmedrift	LED wire controller viser aktuelle vandtemperatur og ingen fejlkode skærme.	1. Vælg den forkerte tilstand2. Tallene viser defekter.3. defekt controller.	1. Juster tilstand til korrekt afvikling2. Udskift defekt LED wire-controller, og derefter kontrollere status efter ændring af kørende tilstand, kontrollere vandet ind- og udløb temperatur.3. Udskift eller reparer varmepumpeenheden
korte løb	LED viser aktuelle vandtemperatur, ingen fejlkode skærme.	1. Blæser NO kører.2. Air ventilation er ikke no!3. Kølemiddel er ikke nok.	1. Kontroller kabelforbindelserne mellem motor og ventilator, hvis det er nødvendigt, skal det udskiftes.2. Kontrollér placeringen af varmepumpeenheden, og fjerne alle hindringer for at gøre god luft ventilation.3 Udskift eller reparer varmepumpeenheden.
vand pletter	Vand pletter på varmepumpe enhed.	1. betonarbejder.2. Vand lækage.	1. Ingen handling.2. Kontrollér titanium varmeveksler, omhyggeligt, hvis det er nogen fejl.
For meget is på fordamperen	For meget is på fordamperen		1. Kontroller placeringen af varmepumpeenheden, og fjerne alle hindringer for at gøre god luft ventilation.2. Udskift eller reparer varmepumpeenheden.

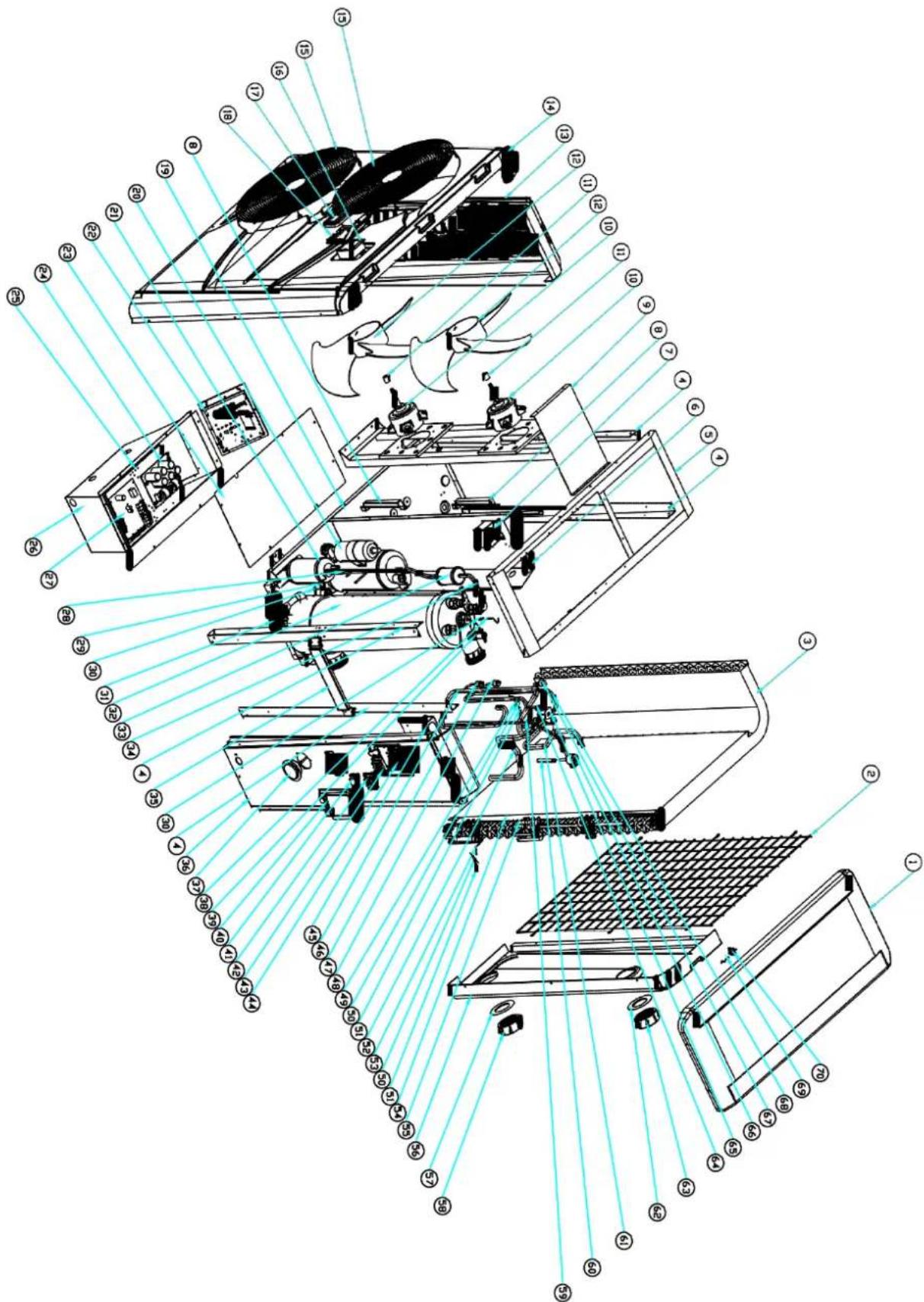

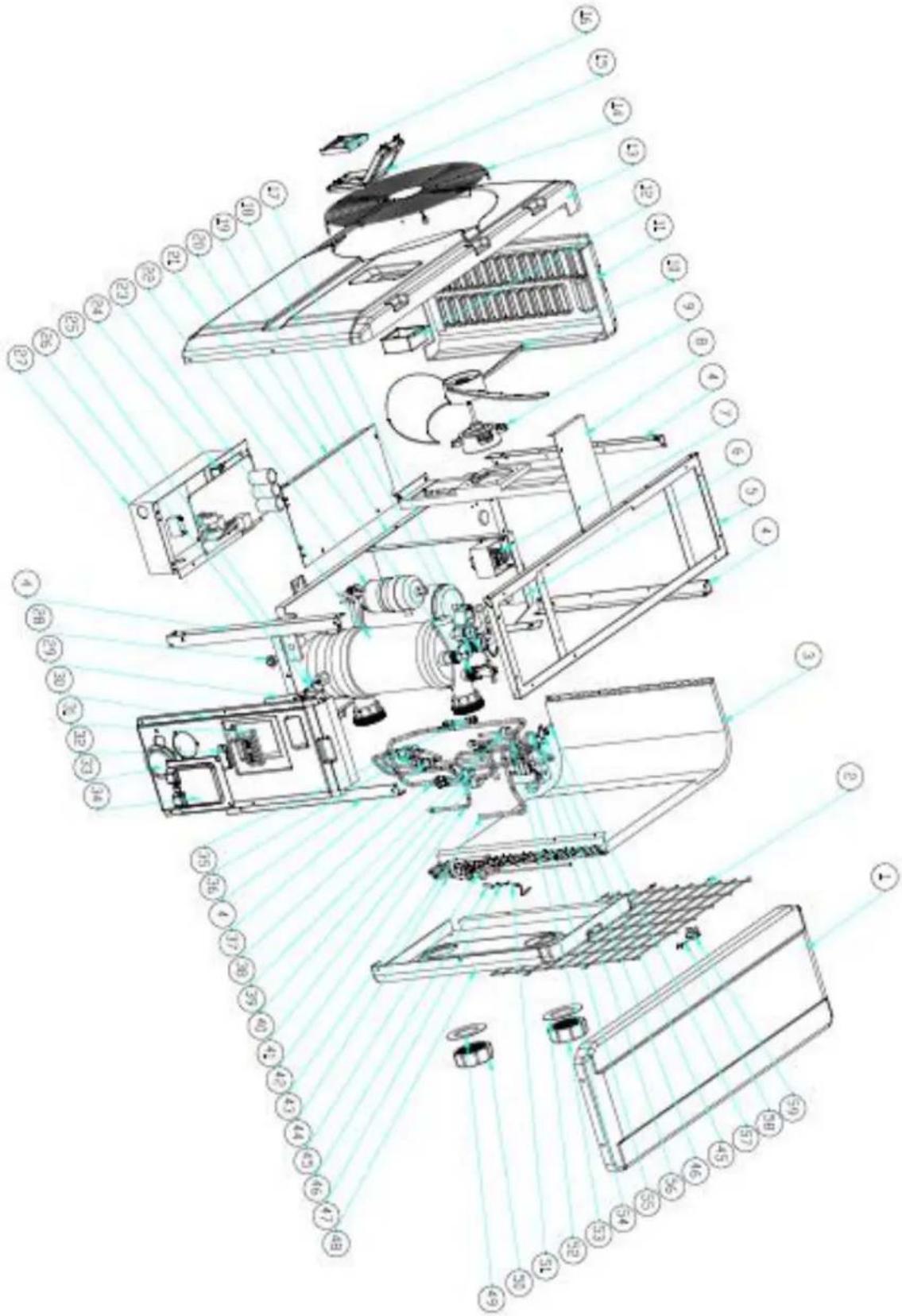

1. Eksploderede Diagram og vedligeholdelse
2. 1 Eksploderede Diagram Model 7kw

NO	del Navn	NO	del Navn
1	topdæksel	31	Terminal
2	Tilbage grill	32	Ledningsføring klip
3	Fordamper	33	Trykmåler
4	Søjle	34	Ledningsføring dæksel
5	Top ramme	35	Nåleventil
6	Isolation panel	36	EEV
7	Reaktor	37	Piping
8	Motor beslag	38	Retur rør
9	Motor	39	Højtrykspressostaten
10	ventilatorvinge	40	Lavtryk kontakt
11	Venstre sidepanel	41	Lavtryk kontakt
12	Ledninger box	42	Ekspansionsventil til distributøren
13	Frontpanel	43	4-vejs ventil til kollektiv rør
14	Front grill	44	Kollektiv samling
15	Vandtæt kasse	45	fordelerkonstruktionen
16	Controller	46	Temperatur beklædning
17	Outlet vand temperaturføler TH5	47	temperaturføler foringsrør
18	Veksler temp. sensor fast film	48	bagpanel
19	Base bakke	49	Blå gummi
20	Elektrisk dæksel	50	Vandforsyning skrue dæksel
21	Vand flow switch	51	Coil temperaturføler TH2
22	kompressor	52	Rød gummi
23	Titanium varmeveksler	53	Vandforsyning skrue dæksel
24	Main bord	54	4-vejsventil til veksleren
25	Veksler temp. sensor fast film	55	4-vejsventil
26	Vand indløb temperaturføler TH6	56	udstødningsrør
27	Elektrisk kasse	57	Afkast temperaturføler TH3
28	Afløb stik	58	Omgivelsestemperatur sensor TH1
29	Ledninger box	59	klip Omgivelsestemperatur temperatur
30	Højre sidepanel

NO	del Navn	NO	del Navn
1	topdæksel	36	Højre sidepanel
2	Tilbage grill	37	Trykmåler
3	Fordamper	38	Outlet vand temperaturføler TH5
4	Søjle	39	Vand flow switch
5	Top ramme	40	Ledningsføring dæksel
6	Isolation panel	41	Ledningsføring klip
7	Reaktor	42	3-terminal for vandpumpe
8	Pladeunderstøtningsramme	43	3-terminal strømforsyning
9	Motor beslag	44	Klemrække beslag
10	Motor	45	Klemrække
11	DC motorhus	46	Retur rør
12	ventilatorvinge	47	Lavtryk kontakt
13	Venstre sidepanel	48	Lavtryk kontakt
14	Frontpanel	49	Afkast temperaturføler TH3
15	Front grill	50	temperaturføler foringsrør
16	Ledninger box	51	Temperatur beklædning
17	Controller	52	4-vejs ventil til kollektiv rør
18	Vandtæt kasse	53	Coil temperaturføler TH2
19	Base bakke	54	Kollektiv samling
20	kompressor	55	fordelerkonstruktionen
21	Opbevaringstank	56	bagpanel
22	driver bord	57	Blå gummi
23	Elektrisk dæksel	58	Vandforsyning skrue dæksel
24	filterplade	59	Reservoir til ekspansionsventilen
25	lining	60	Ekspansionsventil til distributøren
26	Elektrisk kasse	61	4-vejsventil til veksleren
27	Main bord	62	Rød gummi
28	Filter til reservoir	63	Vandforsyning skrue dæksel
29	Vand indløb temperaturføler TH6	64	Nåleventil
30	Veksler temp. sensor fast film	65	4-vejsventil
31	Afløb stik	66	EEV
32	Titanium varmeveksler	67	Højtrykspressostaten
33	filter	68	udstødningsrør
34	Veksler til at filtrere	69	Omgivelsestemperatur sensor TH1
35	Håndpumpning bærepladen	70	klip Omgivelsestemperatur temperatur

9. Opretholdelse

(1) Du bør tjekke vandforsyningen systemet regelmæssigt for at undgå luft ind i systemet, og forekomsten af lav vandføring, fordi det ville reducere ydeevnen og pålideligheden af HP-enhed.
(2) Rens dine puljer og filtrering system regelmæssigt for at undgå beskadigelse af enheden som et resultat af den beskidte af tilstoppet filter.
(3) Du skal udlede vandet fra bunden af vandpumpen, hvis HP-enhed vil stoppe kører i lang tid (specielt om vinteren).
(4) I en anden måde, bør du tjekke enheden er vand helt, før enheden begynder at køre igen.
(5) Efter at enheden er betinget for vintersæsonen, er han preconize at dække varmepumpe med særligt vinter varmepumpe.
(6) Når enheden kører, er der hele tiden en smule vand udledning under enheden.
