BRUGSANVISNING Inverter 21 Hydro-Pro

OBS: Denne vejledning indeholder alle de ndvendige oplysninger med brug og installation af din

varmepumpe.

Installatoren skal lase manualen og opmærksomt ffolge instruktionerne iimplemented og vedligeholdelse. Installatoren er ansvarlig for installation af produktet og skal folge alle instruktionerne fra producenten og reglerne i ansogningen. Forkert installation mod manualen indebærer udelukkelse af hele garantien.

Producenten fralægger sig ethvert ansvar for skader med de mensnesker, genstande og af de fejl som følge monteringen, der ikke adlyder den manuelle retningslinje. Enhver brug, som er,uden overensstemmelse til g for sin produktion vil blive betragtet som farlig.

ADVARSEL: Vær altid tømme vendet i varmepumpen om vinteren, eller nær den omgivende temperatur falder til under 0^ , ellers Titanium veksleren vil blive beskadiget på grund af at blive frosset, i et sändant tilfælde, din garantii vil gå tabt.

ADVARSEL: Vær altid skære stromforsyning, hvis du ønsker at Åbne kabinettet for at nå inde i varmepumpen, fordier er høj spænding elektricitet indeni.

ADVARSEL: Vær godt holde skærmen controller i et tør område, eller godt lukke isoleringen dækning for at beskytte skærmen controlleren fra at blive beskadiget af fugt.

1. Specifikationer

• Ovenstände data er emnerænding.uden varsel.

1.2 Technical data hydro-pro inverter pool varmepumper

Model		Inverter 26	Inverter 26T	Inverter 35	Inverter 35T
Item No.		7018550	7018551	7018552	7018553
* Performance at Air 2℃, Water 2℃, Humidity 80%
Heating capacity	kW	26-6.8	26-6.8	35-7	35-7
Power consumption	kW	3.88-0.52	3.88-0.52	5.22-0.54	5.22-0.54
C.O.P.		13-6.7	13-6.7	13-6.7	13-6.7
* Performance at Air 15, Water 2℃, Humidity 70%
Heating capacity	kW	19-5.4	19-5.4	24-5.6	24-5.6
Power consumption	kW	3.6-0.66	3.6-0.66	4.8-0.68	4.8-0.68
C.O.P.		8.2-5.2	8.2-5.2	8.2-5	8.2-5
* Performance at Air 35, Water 2℃, Humidity 40%
Cooling capacity	kW	13.0-3.48	13.0-3.48	17.3-3.8	17.3-3.8
Power consumption	kW	4.5-0.76	4.5-0.76	7.5-0.76	7.5-0.76
E.E.R.		4.55-2.88	4.55-2.88	5.02-2.3	5.02-2.3
Rated water flux	m³/h	8.00	8.00	10.00	10.00
Fan power input	w	8-40	8-40	8-40	8-40
Voltage		220~240V/50Hz/1PH	380V/50Hz/3PH	220~240V/50Hz/1PH	380V/50Hz/3PH
Maximum Current	A	17.07	11.43	23.08	15.46
Minimum Fuse Current	A	47	31	63	43
Water in-out connection	mm	50
Fan quantity		2	2	2	2
Ventilation type		Horizontal	Horizontal	Horizontal	Horizontal
Compressor brand		MITSUBISHI	MITSUBISHI	MITSUBISHI	MITSUBISHI
Noise level at 1m	dB(A)	42-60	42-60	42-60	42-60
Net dimension	mm	1050*452*1295
Net weight	Kg	120	120	130	130
Packing dimension	mm	1130*515*1430
Gross Weight	Kg	138	138	148	148

• Ovenstaende data er emnerænding.uden varsel.

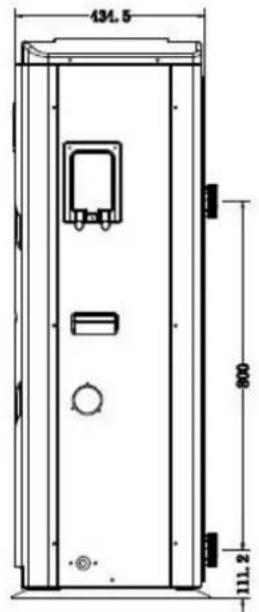

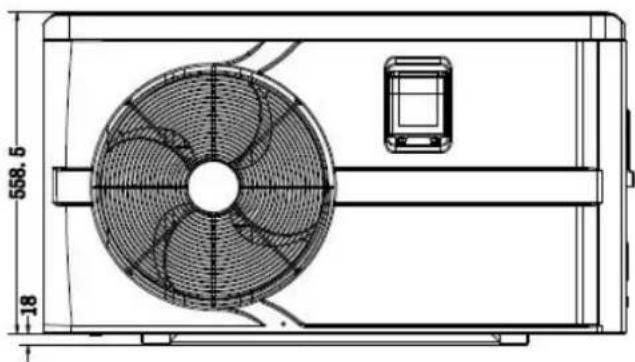

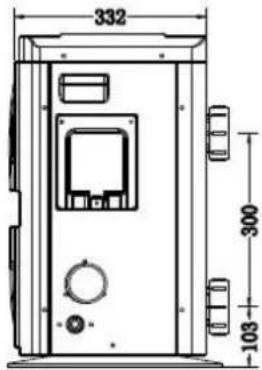

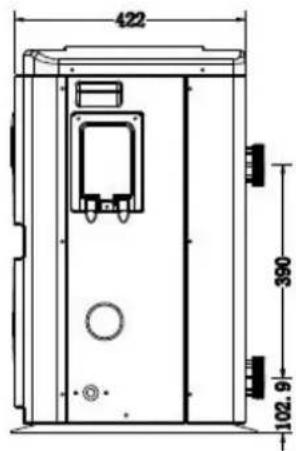

2. Dimension (mm)

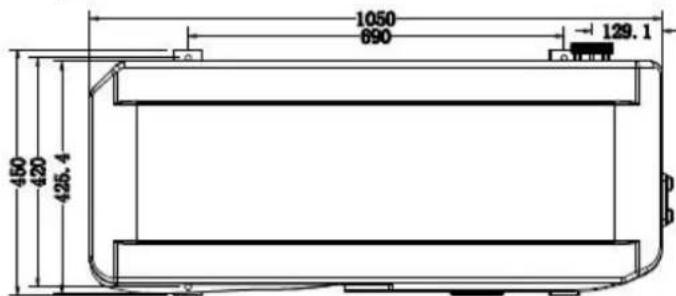

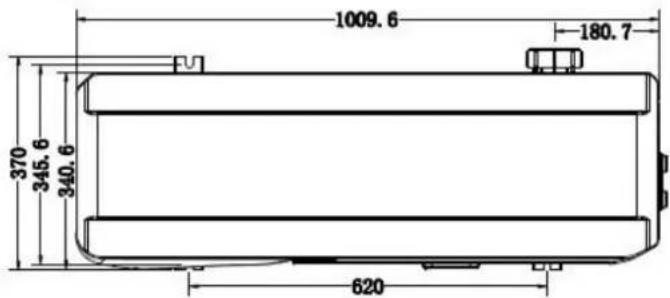

Model Inverter 7

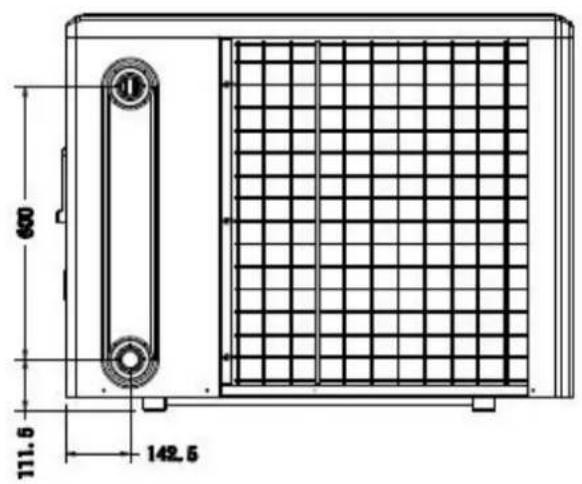

Model Inverter 10/13

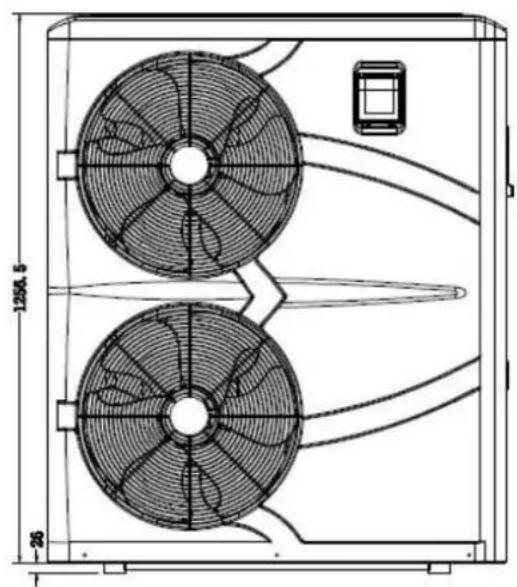

Model Inverter 17/21

Model Inverter 26/26T/35/35T

Kun fabrikken leverer varmepumpen. Alle andre komponenter, herunder en bypass om nodvendigt skal der af brugeren aller installmenten.

Opmaerksomhed:

Overhold falgende regler ved installation af varmepumpen:

1. Enhver tilsætning af kemikalier skal finde sted i rørledingnen placeret nedstrøms fra varmepumpen.
   2.Install en bypass, hvis vandstromen fra swimmingpoolen pumpen er mere end 20% storre end den tilladte flow gennem varmeveksleren af varmepumpen.
2. Always placere varmepumpen pa et solidt fundament, og bruge den medfolgende gummioheng for at undgavibrationer og stoj.
3. Always hold varmepumpen oprecht. Hvis enheden har vaeret afholdt i en vinkel, vents mindst 24 timer for start af varmepumpen.

3.2 Varmepumpe placering

Enheden vil fungere korrekt i enhver ønskede placering, sa lange folgende tre elementer er til stede:

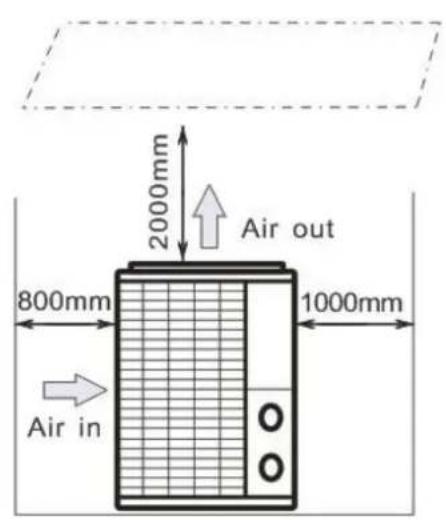

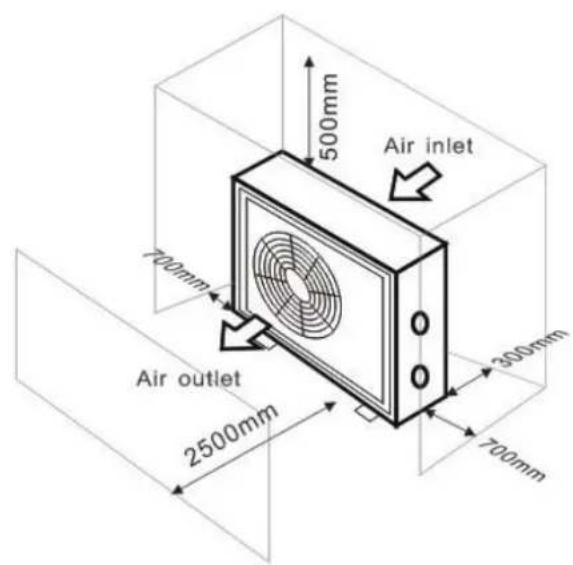

1. Frisk luft - 2. Elektricitet - 3. Swimming pool filtr

Enheden kan installereres i stort set alle udendørns placering, sa lange de angivne minimumsafstande til andre objekter bevares (se tegning nedenfor). Kontakt din installerator for installation med en indendørs pool. Installation i et blæsende sted ikke udgør nogen problem overhovedet, i modsætning til situationen med en gasvarmer (herunder pilot flamme problemer).

ATTENTION: Anbring aldrig eheden i et lukket rum med en begraenset luftmengde, hvor luften udstodes fra eheden, vil blive genbrugt ell er tæt buskads, som kinne blokere luftindtaget. Sādanne steder forringe konstant forsyning af frisk luft, hvilket resulterer i reduceret effektivitet og muligvis forhindre tilstrækkelig varme output. Se tegningen nedenfor for mindstemål.

Varmepumpen er normalt installereret i en perimeter omrade, der strækker 7,5 meter fra swimmingpoolen. Jo større afstanden fra puljen, større varmetab i rørene. Da rørene er for det meste under jorden, varmetabet er lav for afstande op til 30m (15 m fra og til pumpen, 30m i alt medmindre jorden er vad eller grundvandsspejlet er højt. Et groft skøn over varmetabet pr 30m er 0,6 kWh (2.000 BTU) for hvver 5^ forskel på vandtemperaturen i poolen, og temperaturen i jorden omkring røret. Dette øger driftstiden med 3% til 5% .

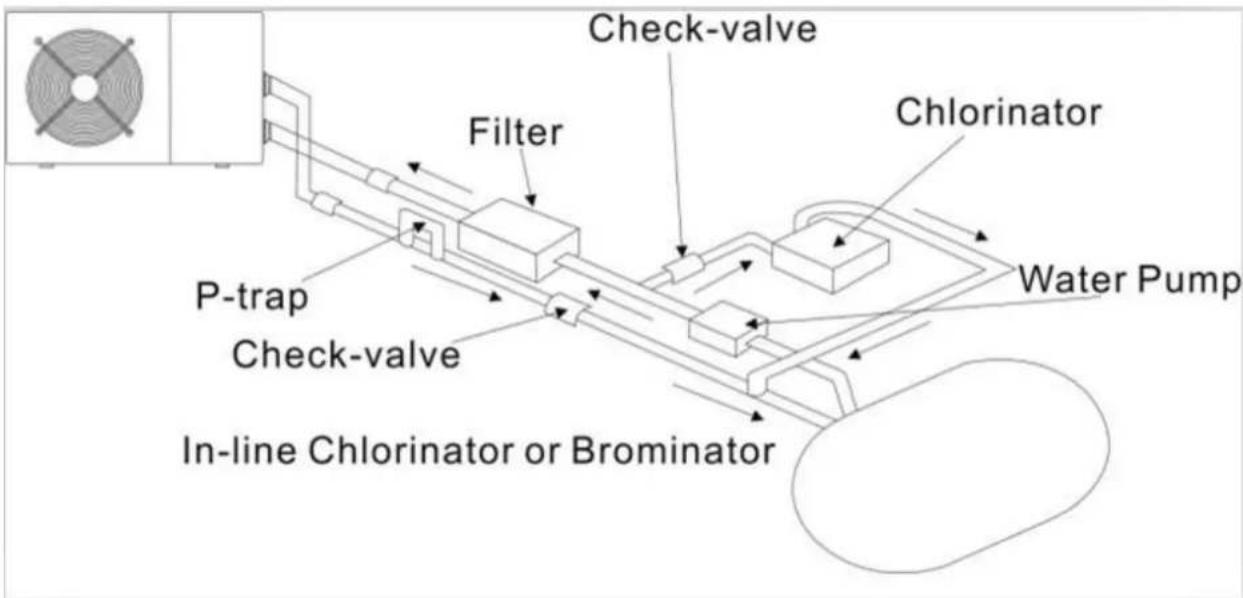

3.4 Check-ventil installation

Bemerk: Hvis der anwendes automatiske doseringsudstyr til chlor og surhedsgraden (pH), er det vigtigt at beskytte varmepumpen mod for hje kemiske koncentrationer, der kan korrodere varmeveksleren. Af denne grund skal udstyr af denen art altid monteres i rroledningen pa nedstromssiden af varmepumpen, og det anbefales at installere en check-ventil til at hindre tilbageflow i fravær af vandcirkulation.

Skader på varmepumpen forårsaget af manglende overholdelse af dette instruktion er/DDekket af garantien.

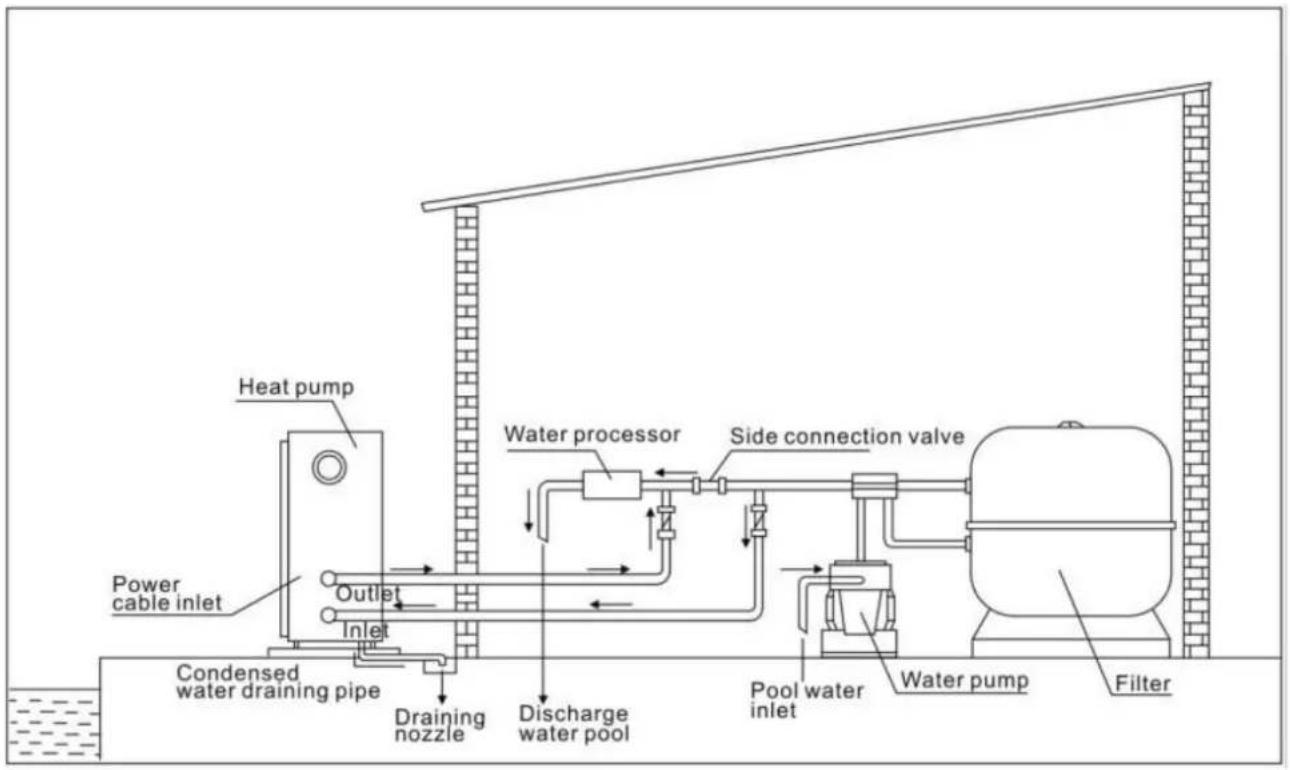

3.5 typisk arrangement

Bemærk: Dette arrangement er kun et illustrativt eksempel.

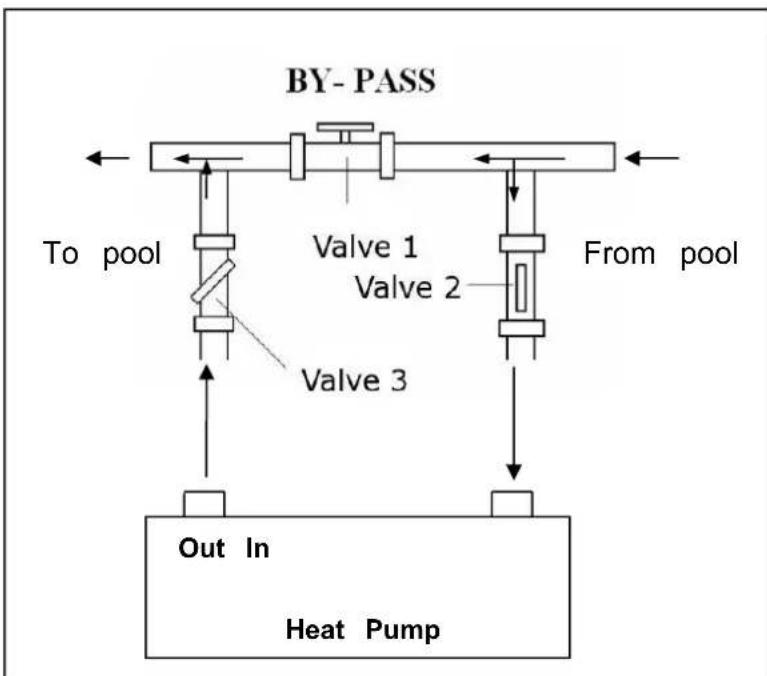

3.6 Justering af bypass

vandtrykket ges med ca. 100 til 200 g

1. Close ventilen 3 tilnaermelsesvis
   halvejs at justere gastrykket i

kolesystemet

Hvis displayet viser "ON" aller fejlkode

EE3 tæt trinvis ventilen 2, for at øge

vandgennemströmningen og stoppe, nar

koden forsvinde.

Bemærk: Drift uten bypass ell er med forkert bypass justering kan resultere i suboptimal varmepumpedrift og muligvis skader pa varmepumpen, hvilket gør garantien ugyldig.

Bemark: Selvom varmepumpen er elektrisk isoleret fra resten af swimmingpoolen systemet, det kun forhinderer strommen af elektrisk strom til uller fra vendet i poolen. Jordforbindelse er stadig behov for beskyttelse mod kortslutninger inde i enheden. Altid giver en god jordforbindelse.

För du tilslutter encheden, skal du kontrollere, at forsyningsspændingen svarer til den driftsspænding af varmepumpen.

Det anbefales at tilslutte varmepumpen til et kredslob med sin egen sikring ell er afbryder (langsom type kurve D) og til at anvende passende ledninger.

Tilslut de elektriske ledninger til klemrakken mærket "STRØM ForsyNING".

En anden terminal blok mærket "WATER PUMP" ligger ved siden af den fsigma. Filterpumpen (max. 5 A / 240 V) kar forbindes med den anden terminal blok her. Dette tillader filteret pumpedrift skal styres af varmepumpen.

Bemerk: I tilfælde af trefasede modeller, bytte to faser kan medføre elektriske motorer til at køre i den modsatte retning, hvilket kan føre til skader. Af dette ground, enheden har en indbygget beskyttelsesanordning som afbryder, hvis forbindelsen ikke er korrekt. Hvis den rode LED over dette sikkerhedsanordning lyser, skal du bytte de tilslutninger af to af fase ledninger.

3.8 Idriftsættelse

Bemerk: For at opvarme vendet i poolen (eller hot tub), skal filterpumpen kore for at favandet til at cirkulere gennem varmepumpen. Varmepumpen starter不解 op, hvis vendet不解 cirkulerer.

När alle tilstlntinger er foretaget og kontrolleret, udføre ffolgende procedure:

1. Tænd filterpumpen. Kontrolier for utætheder og kontroller, at vendet strømmer fra og til swimmingpoolen.
   2.Tilslut strøm til varmepumpen og tryk på tænd / sluk-knappen på den elektroniske kontrolpanel. Enheden vil starte op after tidsforsinkelsen udløber.
2. After et par minutter, kontrollere, om luft blaeser ud af enheden er kligere.
   4.Nár slukke for filterpumpen, bør enheden och slukke automatisk, hvis ikke, SSE justere flow switch.

Afhengig af den oprindelige temperatur af vendet pa swimmingpoolen og lufttemperaturen, kan det tage flere dage at opvarme vendet til den onskede temperatur. En god swimmingpool dækning kan dramatisk reducere den ndvendige tid.

Vand Flow Switch:

Den er udstyret med en flow switch til beskyttelse af HP encheden korer med tilstraekkelig vandmengde .Det vil tende nár puljen pumpen korer, og lukke den ud, nár pumpen slukker. Hvis poolen vandstanden hjere end 1 m over eller under varmepumpens automatisk justering knop, kan din forhandler ndt til at justere sin første opstart.

Tidsforsinkelse - Varmepumpen har en indbygget 3 minutters opstart forsinkelse for at beskytte kredslob og undgå overdreven kontakt slid. Enheden genstarter automatisk after denne tidsforsinkelse udløber. Selv en kortvarig strømafbrydelse vil udløse denen tidsforsinkelse og forbindre enheden i at genstarte med det samme. Yderligere strømafbrydelser i lbet af dette forsinkelseperiode ikke påvirker 3 minutters varighed af forsinkelsen.

3.9 Kondens

Luften trækkes ind i varmepumpen er stærkt afkølet af driften af varmepumpen til opvarmning af bassinvandet, som kan forårsage kondens på finner af fordamperen. Mængden af kondensvand kan nære sa meget som flere liter i timen ved hj relativ fugtighed. Dette er undertiden fejlagtigt betragtes som en vandlækage.

• POWER: Bruges primært i begyndelsen af sæsonen, fordi/DDne tilstand kan meget hurtig temperaturstigning

• SMART: Varmepumpen har aflsuttet sin primaere opgave, i/DDne tilstand; varmepumpen er i stand til at opretholde den pulje vand på en energiaffektiv måde. Ved automatisk at justere hastigheden af kompressor og ventilator varmepumpen leverer et bedre afkast.

• SILENT: I sommermånederne, nær varmen output er minimal pækævet, varmepumpen i/DDne tilstand er endnumere rentable. Ekstra fordel; nær varmepumpen opvarmer. Det gär med minimal stoj belastning.

4. tilbehør

4.1 Tilbehör liste

Vibrationsdæmpende bund, 4 pcs	Tømning jet, 2 pcs	vandtæt kasse, 1 pc
10M Signal ledning, 1 pc	Vand afløbsrør, 2 pcs

1. Tag 4 Vibrationsdæmpende baser
2. Sæt dem en afterén pa bunden af maskinen, som pa billeddet.

	Tømning jet 1. Installer deraning stråle under den nederste panel 2. Tilslut med et vandrør til at dræne vendet ud. Bemærk: Løft varmepumpen at installer strålen. AldrigVMLte varmepumpen, kan det beskadige kompressoren.
	Vand Inlet & stikkontakt krydset 1. Brug røret tape til at forbinde vande Fjord & afløb krydset på varmepumpen 2. Installer de to samlinger som på billeddet viser 3. Skru dem på vendet Fjord & afløb krydset
	ledningstilslutning 1. Tilslut strømforsyningen ledning gennem det hvide hull som billeddet vise 2. Fastgør den,anden side på leddene inde i el-boksen.
	Vandpumpe ledninger 1. Tilslut vandpumpe wire gennem hvid hull markeret 2. Fastgør den,anden side på leddene inde i el-boksen.

5. elektrisk ledningsføring

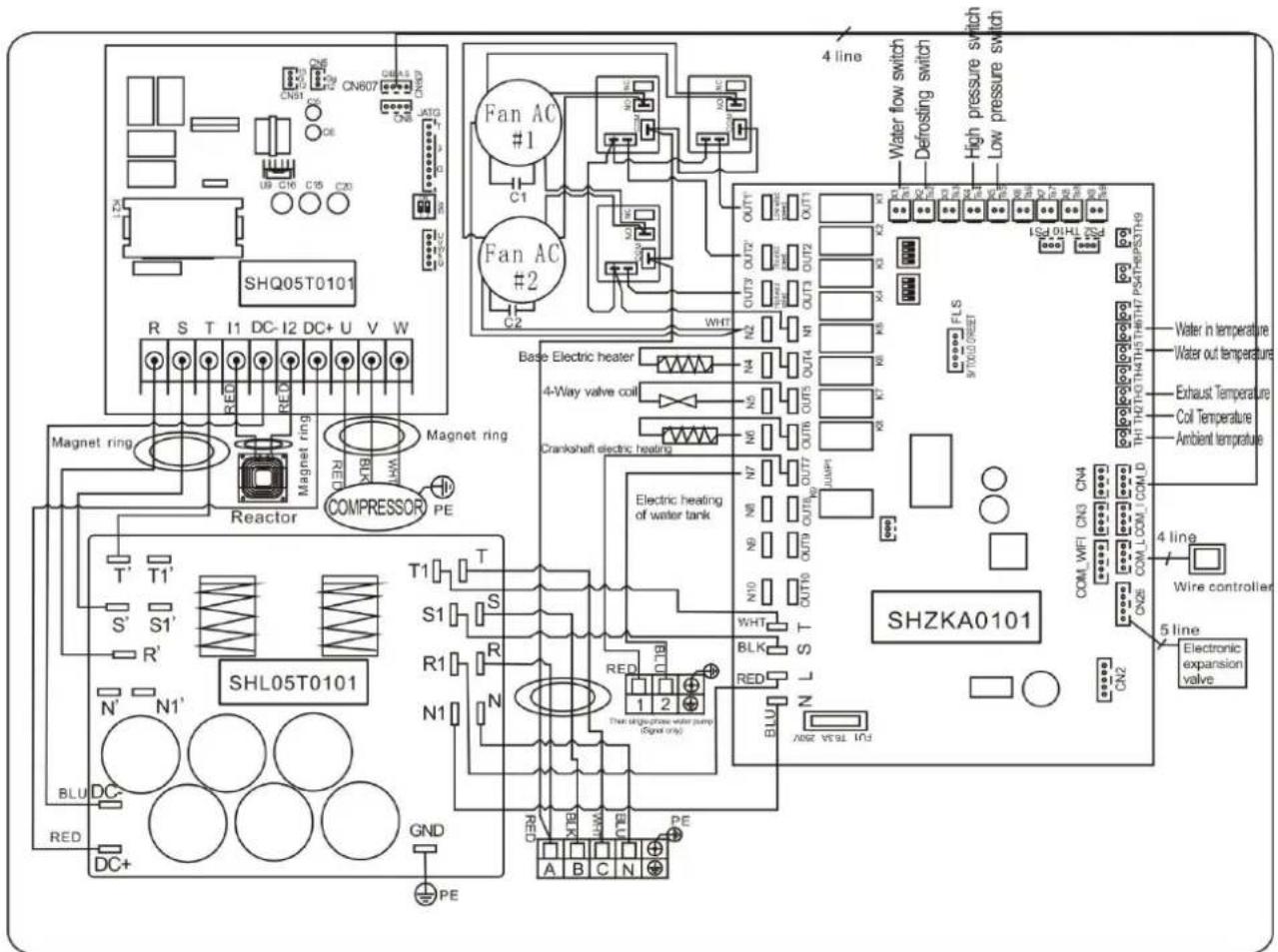

5.1 SWIMMINGPOOL VARMEPUMPE WIRING DIAGRAM

Inverter 7/10/13/17/21

5.2 SWIMMINGPOOL VARMEPUMPE WIRING DIAGRAM

Inverter 26/35

5.3 SWIMMINGPOOL VARMEPUMPE WIRING DIAGRAM

Inverter 26T/35T

NOTE:

(1) Over elektriske ledningsdiagram kun for din reference, bedes emne maskine indsendt ledningsdiagrammet.
(2) Swimmingpoolen Varmepumpen skal tilsluttes jordledning godt, selv om enheden varmeveksleren er elektrisk isoleret fra resten af enheden .Grounding enheden er stadig forpligtet til at beskytte dig mod kortslutninger inde i eheden .Bonding ogsa kræves.

Afbryd: A Tag midler (afbryder, smeltet aller un-smeltet switch) bør placeres inden for synsvidde af og let tilgengilig fra eheden .Dette er almindelig praksis på commercienne og boligomrader varmepumper. Det forhindrer fjernt-energigivende uoversvaget udstyr og tillader at slukke strømmen på eheden, mens eheden bliver serviceret.

• Den side med stik forbinder med kontrolpanelet (photo1)
• Den anden side af signalledningen. (photo2)
• Abn ledninger panelet og sætte den side uten stik gennem elektriske boks. (photo3,4)
• Sæt ledningerne ind i den, som er udpeget position (øverste højre hjørne) på PC bord. (photo5)

6.2 Tasterne og deres Funktion

En knap

Tryk for at starte varmepumpen enhed, LED-displayet viser den ønskede vandtemperatur i 5 sekunder, sa viser vandets temperatur og drift.

Tryk for at stoppe varmepumpen enhed og vise "OFF"

Bemærk: Under parameteren kontrol og indstilling, skal du trykke pa til quick-exit og gemme den aktuelle indstilling.

Tryk pã gen for at tænde / slukke for maskinen.

7.2.2 knap

Det vil vare under Funktion kun med andre knapper.

7.2.3 og button

Ur / unclock displayet:

Code	Tilstand	Scope	Bemærkning
d0	IPM formtemperatur	0-120°C	Rigtig test værdi
d1	Inlet vand temp.	-9°C~99°C	Rigtig test værdi
d2	Outlet vand temp.	-9°C~99°C	Rigtig test værdi
d3	Ambient temp.	-30°C~70°C	Rigtig test værdi
d4	Retur gas temp.	-30°C~70°C	Rigtig test værdi
d5	Piping temp.	-30°C~70°C	Rigtig test værdi
d6	Gas udstødningstemperatur	0°C~C5°C(125°C)	Rigtig test værdi
d7	Trin af EEV	0~99	N * 5
d8	Kompressor kører frekvens	0~99Hz	Rigtig test værdi
d9	Kompressor strøm	0~30A	Rigtig test værdi
d10	Aktuel ventilatorhastighed	0-1200 (rpm)	Rigtig test værdi
d11	Fejlkode for sidste gang	All error code

Tryk på Forst, og tryk derefter på for at kontrollere / justere "Bruger parameter fra P1 til P7

Code	Navn	Scope	Default	Remard
P1	Arbejde tilstand	0-1	1	1 Opvarmning, 0 køledrift
P2	Timer on / off	0-1	0	1 Timer on / off er under Funktion, 0 Timer on / off af fonction (Indstillingen af P4 og P5 vil ikke virke)
P3	Vandpumpe	0-1	0	1 Altid kører, 0 Afhænger af driften af kompressoren
P4	Nuværende tid	HH:MM	0:00	0-23: 0-59
P5	Timer på	HH:MM	0:00	0-23: 0-59
P6	TIMER oFF	HH:MM	0:00	0-23: 0-59
P7	Inlet vand temp. rettelse	-9~9	0	Standardindstilling: 0

Tryk pà og i 10'erne, vil systemet nulstillet og vise "0000" pà controlleren.

Symbol af opvarmning, vil lyset vare tændt, när den er i drift.

Ved optøning, vil lyset blinke.

7.2.6

Symbol af afkøling, vil lyset vare tændt, nar den er i drift.

7.2.7

Symbol af automatisk stop, vil lyset vaere taendt, nar den er i drift.

7.2.8

Symbol af automatisk start, vil lyset vaere taendt, nar den er i drift.

7.2.9

Tryk pa donne knap, vil lyset vare flash, vil varmepumpen fungere i 'Full output' kun.

7.2.10

Mens du vælger Smart, vil varmepumpen bare operere i "Medium output 'og' Full output 'När du er i "Medium output', vil lyset af Smart blinke.

När du er i 'Full output', lampen af Smart er belysning, vil lampen af Kraftfuld væa1flash
Mens du vælger Lydløs, vil varmepumpen bare operere i "Medium output" og "Lille output'
När du er i 'Små output', vil lyset af Silent blinke.
När du er i "Medium output', lampen af Silent er belysning, vil lampen af Smart ære flash.

7. Fejlfinding

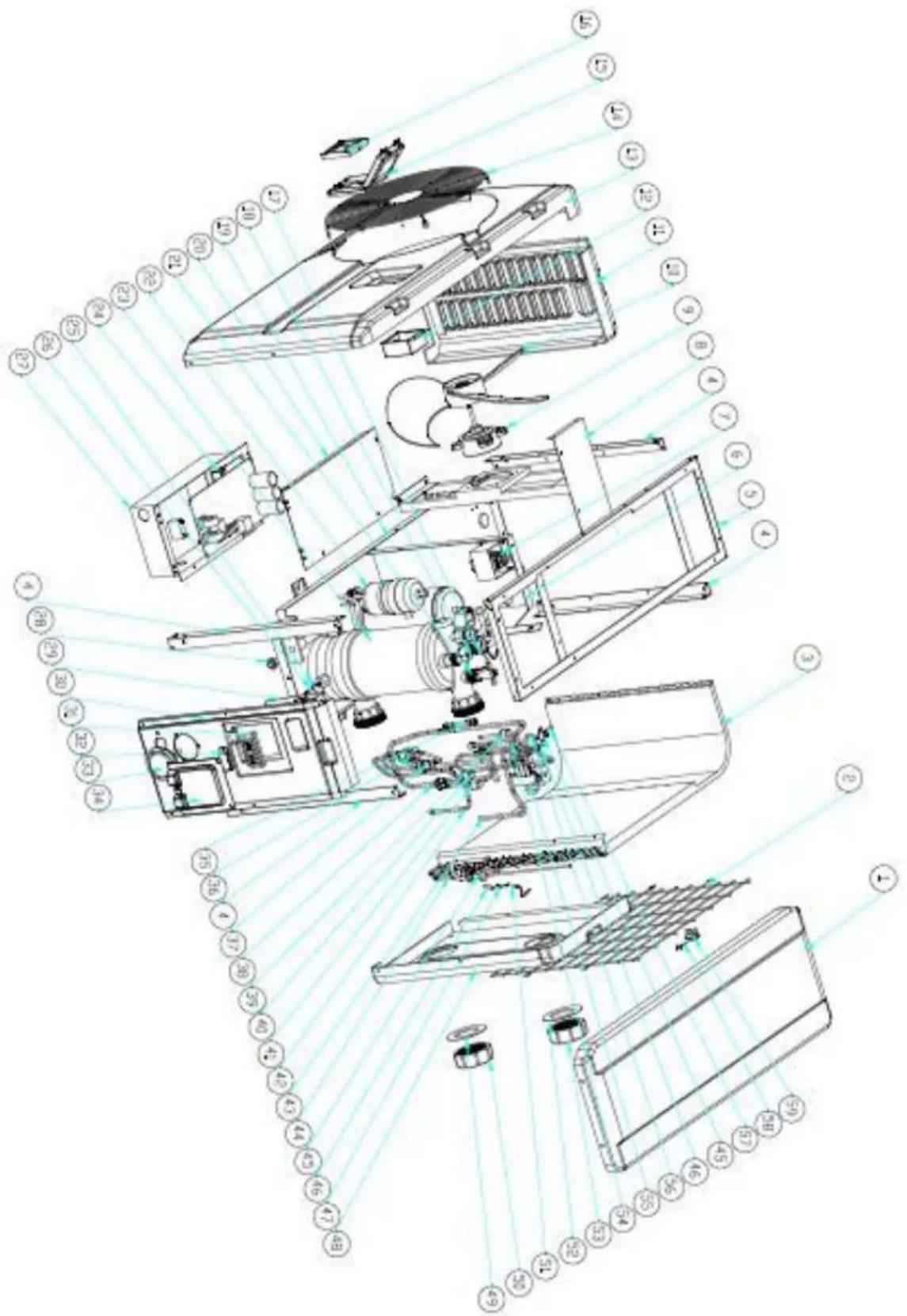

7.1 Fejlkode visning på LED-wire-controller

defekt	Fehlercode	grund	opløsning
Vand indløb fiasko temperaturføler	PP1	Sensoren i Åbent eller kortslutning	Kontroller erler skift sensor
Wassereastrittstemperatursvigt sensor	PP2	Sensoren i Åbent eller kortslutning	Kontroller erler skift sensor
opvarmning kondensator Sensorausfal	PP3	Sensoren i Åbent eller kortslutning	Kontroller erler skift sensor
Gas tilbagevenden svigt sensor	PP4	Sensoren i Åbent eller kortslutning	Kontroller erler skift sensor
Omgivelsestemperatur svigt sensor	PP5	Sensoren i Åbent eller kortslutning	Kontroller erler skift sensor
Kondensator gaslækagesvigt sensor	PP6	Sensoren i Åbent eller kortslutning	Kontroller erler skift sensor
Antifreeze vinteren	PP7	Sensoren i Åbent erler	Kontroller erler skift sensor
		kortslutting
Lav beskyttelse omgivelsestemperatur	PP8	Omgivelsestemperatur erller indtaste vandtemperaturen er for lav	Kontroller aller skift sensor
Kølekondensator temperatureer for hj beskyttelse	PP10	Kølekondensator temperatureer for hj	Stoppe pumpen, og vent til sænkning af køle kondensatortemperatur
fiasko Højtryk	EE01	1.Refrigerant er for meget 2.2. Luftstrømmen er ikke nok	1.Discharge redundant kølemiddel HP Gas System 2. Rengør luft varmeveksler
Lav tryktab	EE02	1.Refrigerant er ikke nok 2.Water flow er ikke nok 3.Filter blokeret eller klemt kapillær	1.Kontrollér, om der er en gaslækage, afterfyldning af kølemiddel 2.Rengør luft varmeveksler 3.Replace filteret aller et kapillarrør
fiasko Vandflow	EE03	Lavt vand flow, forkert flowretting eller flow switch fiasko.	Kontroller, om vandgennemstrømningen er环氧 og flow i rigtige retting, eller flow switch kinne avises.
Overophedning i varmedrift	EE04	Lav ell er ingen vandstrøm	Svigt i vandpumpen fanget vandrør Svigt af strømmen switch
Udstødning svigt temperaturøler	EE5	Afrimning er ikke godt Manglende gas Gashåndtaget enhed fastspænd	Optøning ialanden Plus gassen Skift gashåndtaget enhed Kontroller vandpumpen
controller fejl	EE6	Wire-forbindelse er ikke godt Controller fejl	Check erllerændre signalet wire Start magt erllerændre controller
inverter fejl	EE7	Umrichtter bord fiasko	Genstart magt erllerændre konverter kortet
Kommunikationsfejl mellem controller og omformer bor	EE8	Wire-forbindelse er ikke godt Controller fejl	Check erllerændre wire tilsnutting Start magt erllerændre controller
Kommunikationsfejl mellem drev og pahængsmotorer	EE9	Wire forbindelse mellem kommunikationslinie og ydre bord er forskert Uden board fiasko	omforträndning Genstart magt erllerændre pahængsmotor
Modul board fiasko mellem det ydre panel og modul bord	EE10	Kommunication linje er brudt Udendørs bord erller modul board fiasko	Genstart magt erllerændre brudt
Modul fiasko bord	EE11	Dataene er forkerte eller modulet bord er defekt	Genstart magt eller ænder brü ord
Jævnstrøm vigtigste spænding for hjøller for beskyttelse overspænding beskyttelse mod direkte hovedstrømmen er for hjøller for lav	EE12	Trykkeet er for hjøller for lav Den interne kommunikation er defekt kontaktor	Check strømforsyningen Skift kontaktoren
overstrømsbeskyttelse	EE13	Elektrisk Forsyning trykkeet er for lavt, er varmepumpen overbelastet	Check strømforsyningen Check Vandtemperaturen hvis den er for hjø
T2 Vand temp. Ved lav beskyttelse i køledrift	PP11		1. Vandpumpe Manglende 2. tilstoppet vandrør 3. Wasserdurchflüsschalter taget
IPM modul temperaturfølerkredsen output fejl	EE14	Udgangen at IPM modul temperaturføler er unnormal	Tjek bundkortet erller udskift de nye
IPM modul temperatur for hjø beskyttelse	EE15		Tjek bundkortet erller udskift de nye
PFC beskyttelsemodul	EE16		Tjek bundkortet erller udskift de nye
DC fiasko fan	EE17		Tjek bundkortet erller udskift de nye
PFC modul tempreature anerkendelse interne kredsløb fejl	EE18		Tjek bundkortet erller udskift de nye
beskyttelse PFC modul hjø temperatur	EE19		Tjek bundkortet erller udskift de nye
strømsvigt	EE20	Forsyningsspændingen svinger for meget	Tjek bundkortet erller udskift de nye
Svigt af softwaren kontrol	EE21	Kompressor løber ud	Tjek bundkortet erller udskift de nye
Reststrøm detektor	EE22	Udgangsspændingen fra forstærkeren er unnormal	Tjek bundkortet erller udskift de nye
Kompressor starte fejl	EE23		Tjek bundkortet erller udskift de nye
Kørsel Panel omgivelsestemperatur fiasko lampe	EE24
Kompressor fiasko fase	EE25	1. ledninger forskert 2. Tilstutning af en fase aller 2-fase.	Overvågning af kontrol

Fejl	Overholdelse	Årsager	Løsning
Varmepumpe kører ikke	LED wire controller ingen visning.	Ingen strømforsyning	Kontroller kabel og afbryder, hvis den er tilsluttet
	LED wire controller viser den faktiske tid.	Varmepumpe under standby	Startup varmepumpe til at kørre.
	LED wire controller viser den aktuelle vandtemperatur.	1. Vandtemperaturen er ved at på til indstilling værdi, Hl under konstant temperatur status.2. Varmepumpe bare begynder at lobe.3. Under afrimning.	1. Kontroller vandtemperaten undstilling.2. Opstart varmepumpen after et par minutter.3. LED wire controller skal vis "Optøning".
Vand temperatur køling på HP kører under varmedrift	LED wire controller viser aktuelle vandtemperatur og ingen fejlkode skærme.	1. Vælg den forkerte tilstand 2. Tallene viser defekter.3. defekt controller.	1. Juster tilstand til korrekt afvikling2. Udskift defekt LED wire-controller, og derefter kontrollere status afterænding af kørende tilstand, kontrollere vendet ind- og udløb temperatur.3. Udskift eller reparer varmepumpeenheden
korte løb	LED viser aktuelle vandtemperatur, ingen fejlkode skærme.	1. Blæser NO kører.2. Air ventilation er/DDne no3. Kølemiddel er/DDne nok.	1. Kontroller kabelforbindelsene mellemmotor og ventilator, hvis det er ndvendigt, skal det udskiftes.2. Kontrolér placeringen afvarmepumpeenheden, og fjerne alle hindringer for atgøre god luft ventilation.3 Udskift eller reparer varmepumpeenheden.
vand pletter	Vand pletter på varmepumpe enhed.	1. betonarbejder.2. Vand lækage.	1. Ingen handling.2. Kontrolér titaniumvarmeveksler, omhyggeligt, hvis det er nogen fejl.
For meget is på fordamperen	For meget is på fordamperen		1. Kontroller placeringen afvarmepumpeenheden, ogfjerne alle hindringer for atgøre god luft ventilation.2. Udskift eller reparer varmepumpeenheden.

1. Eksploderede Diagram og vedligeholdelse
   8.1 Eksploderede Diagram Model 7kw

NO	del Navn	NO	del Navn
1	topdæksel	31	Terminal
2	Tilbage grill	32	Ledningsføring klip
3	Fordamper	33	Trykmålmer
4	Søjle	34	Ledningsføring dæksel
5	Top ramme	35	Nåleventil
6	Isolation panel	36	EEV
7	Reaktor	37	Piping
8	Motor beslag	38	Retur rør
9	Motor	39	Højtrykspressostaten
10	ventilatorvinge	40	Lavtryk kontakt
11	Venstre sidepanel	41	Lavtryk kontakt
12	Ledninger box	42	Ekbansionsventil til distributøren
13	Frontpanel	43	4-vejs ventil til kollektiv rør
14	Front grill	44	Kollektiv samling
15	Vandtæt kasse	45	fordelerkonstruktionen
16	Controller	46	Temperatur beklædning
17	Outlet vand temperaturføler TH5	47	temperaturføler foringsrør
18	Veksler temp. sensor fast film	48	bagpanel
19	Base bakke	49	Blå gummi
20	Elektrisk dæksel	50	Vandforsyning skrue dæksel
21	Vand flow switch	51	Coil temperaturføler TH2
22	kompressor	52	Rød gummi
23	Titanium varmeveksler	53	Vandforsyning skrue dæksel
24	Main bord	54	4-vejsventil til veksleren
25	Veksler temp. sensor fast film	55	4-vejsventil
26	Vand indløb temperaturføler TH6	56	udstødningsrør
27	Elektrisk kasse	57	Afkast temperaturføler TH3
28	Afløb stik	58	Omgivelsestemperatur sensor TH1
29	Ledninger box	59	klip Omgivelsestemperatur temperatur
30	Højre sidepanel

NO	del Navn	NO	del Navn
1	topdæksel	36	Højre sidepanel
2	Tilbage grill	37	Trykmålær
3	Fordamper	38	Outlet vand temperaturføler TH5
4	Søjle	39	Vand flow switch
5	Top ramme	40	Ledningsføring dæksel
6	Isolation panel	41	Ledningsføring klip
7	Reaktor	42	3-terminal for vandpumpe
8	Pladeunderstøtningsramme	43	3-terminal strømforsyning
9	Motor beslag	44	Klemrække beslag
10	Motor	45	Klemrække
11	DC motorhus	46	Retur rør
12	ventilatorvinge	47	Lavtryk kontakt
13	Venstre sidepanel	48	Lavtryk kontakt
14	Frontpanel	49	Afkast temperaturføler TH3
15	Front grill	50	temperaturføler foringsrør
16	Ledninger box	51	Temperatur bekåedning
17	Controller	52	4-vejs ventil til kollektiv rør
18	Vandtæt kasse	53	Coil temperaturføler TH2
19	Base bakke	54	Kollektiv samling
20	kompressor	55	forderlerkonstruktionen
21	Opbevaringstank	56	bagpanel
22	driver bord	57	Blå gummi
23	Elektrisk dæksel	58	Vandforsyning skrue dæksel
24	filterplade	59	Reservoir til ekspansionsventilen
25	lining	60	Ekspansionsventil til distributoren
26	Elektrisk kasse	61	4-vejsventil til veksleren
27	Main bord	62	Rød gummi
28	Filter til reservoir	63	Vandforsyning skrue dæksel
29	Vand indløb temperaturføler TH6	64	Nåleventil
30	Veksler temp. sensor fast film	65	4-vejsventil
31	Afløb stik	66	EEV
32	Titanium varmeveksler	67	Højtrykspressostaten
33	filter	68	udstødningsrør
34	Veksler til at filtrere	69	Omgivelsestemperatur sensor TH1
35	Handpumpining bærepladen	70	klip Omgivelsestemperatur temperatur

9. Opretholdelse

(1) Du bør tjekke vandforsyningen systemet regelmæssigt for at undgå luft ind i systemet, og forekomsten af lav vandfording, fordi det ville reducere ydeevnen og pälideligheden af HP-enhed.
(2) Rens dine puljer og filtrering system regelmaessigt for at undgå beskadigelse af enheden som et resultat af den beskidte af tilstoppet filter.
(3) Du skal udlede vendet fra bunden af vandpumpen, hvis HP-enhed vil stoppe kører i lang tid (speielt om vinteren).
(4) I en,anden mäde, bør du tjekke encheden er vand helt, før encheden begynder at køre igen.
(5) After at encheden er betinget for vintersaessen, er han preconize at dække varmepumpe med saerigt vinter varmepumpe.
(6) Nár encheden körer, er der hele tiden en smule vand udledning under encheden.
