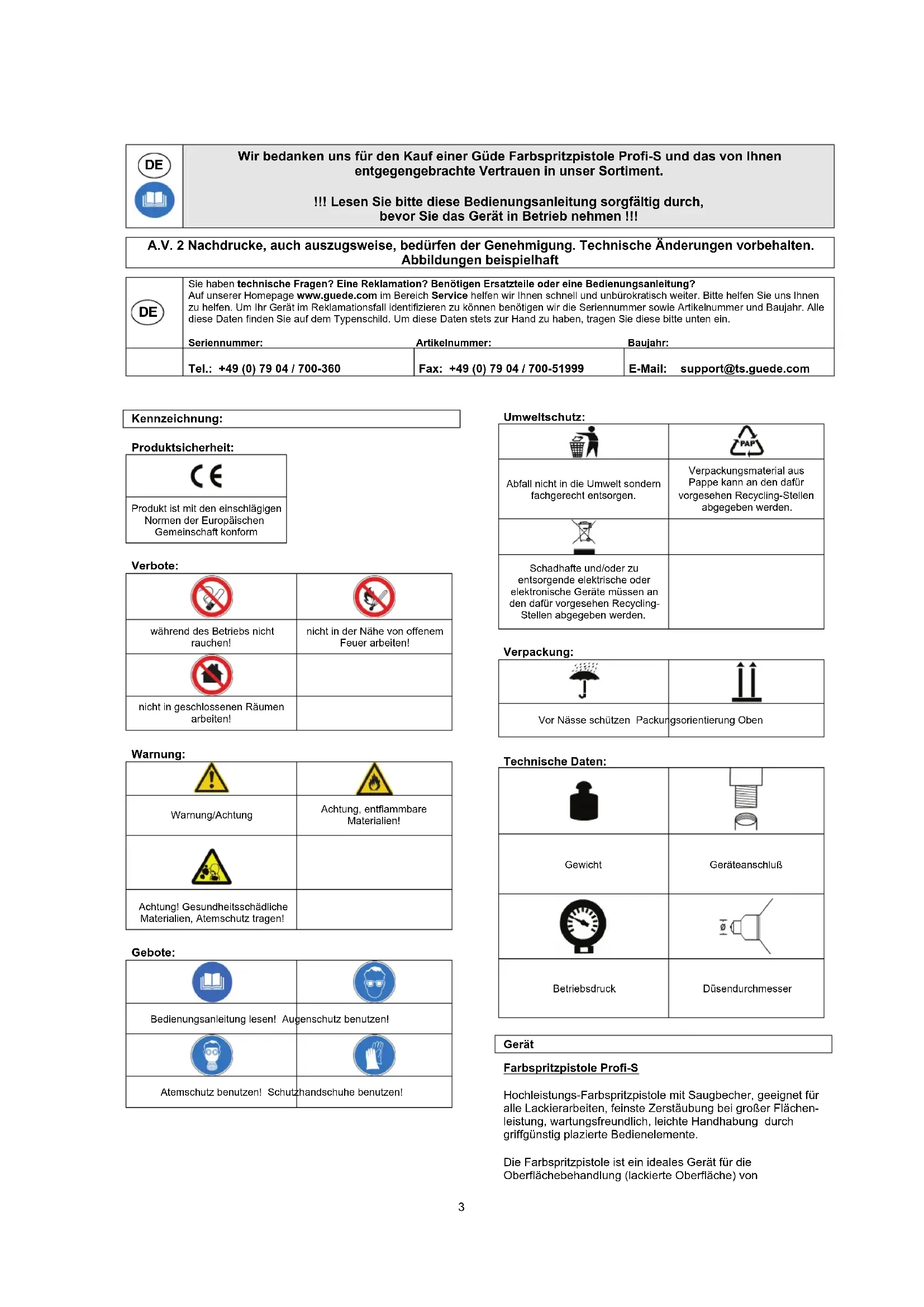

DE ###	Wir bedanken uns für den Kauf einer Güde Farbspritzpistole Profi-S und das von Ihnen entgegengebrachte Vertrauen in unser Sortiment. !!! Lesen Sieitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betriebephenmen !!!
A.V. 2 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beiselpaft
DE	Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf unserer Homepage www.guide.com im Bereich Service themselves wir Ihnen schneil und unbürokratisch weiter.itte themselves Sie uns Ihnen zu halten. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Antikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie dieseitte unter ein. Seriennummer: Artikelnummer: Baujahr:
	Tel.: [phone] / 700-360	Fax: [phone]	E-Mail: [e-mail]

Kennzeichnung:

Produktssicherheit:

CE

Produkt ist mit den einschlädigen Normen der Europäischen Gemeinschaft konform

Verbote:
während des Betriebs nicht rauchen!	nicht in der Höhe von offenem Feuer arbeiten!
nicht in geschlossenen Räumen arbeiten!

Warning:
!
Warnung/Achtung	Achtung, entflammbare Materialien!
Achtung! Gesundheitsschädliche Materialien, Atemschutz/TRagen!

Bedienungsanleitung besteht! Augenschutz benutzen!
Atemschutz benutzen! Schutzhandelschuhe benutzen!

Umweltschutz:
	PAP
Abfall nicht in die Umwelt sondern fachgerecht entsorgen.	Verpackungsmaterial aus Pappe kann an den darauf vorgesehen Recycling-Stellen abgegeben werden.
Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Verpackung:
J	II
Vor Nässe schätzen Packung	gsorientierung Oben

Technische Daten:
Gewicht	Geräteanschluß
Betriebsdruck	Dusendurchmesser

Gerät

Farbspritzpistole Profi-S

Hochleistungs-Farbspritzpistole mit Saugbecher, geeignet für alle Lackierarbeiten, feinste Zerstaubung bei großer Flächenleistung, wartungsfreundlich, leichte Handhabung durch griffgünstig plazierte Bedienelemente.

Die Farbspritzpotiste ist ein ideales Gerät für die Oberflächebehandlung (lackierte Oberfläche) von

Kraftfahrzeugen oder auch für die Anwendung im hæuslichen Sinne. Für diese Hochdruckpistole sind die stromende Luft und der regelbare Zeräuter kennzeichnend. So bietet die Pistole eine breitgefächerte Anwendung. Die Lieferung beinhaltet ein Unterdruckgebung aus Aluminium mit einem Fassungsvolumen von 1000 cm³.

EG-Konformitätserklarung

Hiermit erklären wir, Gude GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany

daß die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlädiggen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechchen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Gerade: Farbspritzpistole Profi S
Article-Nr.: 40140

Datum/Herstellerunterschrift: 01.07.2008

Angaben zum Unterzeichner: Hr. Arnold, Geschäftsführer

Einschlagige EG-Richtlinien:

EG-Richtlinie 98/37/EG

Angewandte harmonisierte Normen:

DIN EN 292

DIN EN 1953

Lieferumfang

Farbspritz pistonole

Unterdruckgefaß

Kantschlüssel

Bürste

Bedienungsanleitung

Gerätebeschreibung (Abb. I)

1. Spruhkopf
2. Luftmengenregulierer
3. Farbmengenregulierer
4. Abzug
5. DL-Anschluß
6. Luftdruckregulierer
7. FlieBecher

Gewährleistung

Gewährleistungsansprüche laut beiliegender

Gewährleistungskarte.

Wichtige Sicherheitshinweise

In Folge von toxischen Dampfen, die beim

Auftragen vom bestimmten Material entstehen, kann es zur Vergifting und zu schweren

Gesundheitsbeschädigungenkommen.Verwenden sie immer Schutzbrille,Handschuhe und Atemschutz,um eine möglichen Vergiftung durch Dämpfe,Losemittel und Farben,die in Kontakt mit ihren Augen und der Hautkommen konnen zu verhindern.

Als Energiequelle keinesfalls Sauerstoff,

brennbare oder andere in Flaschen gefüllten Gase

einsetzen, dies könnte eine Explosion und schweren

Unfall von Personen verursachen.

Flüchtige Stoffe oder Lösemittel können brennbar

oder entzündbar sein. Setzen sie das Gerät nur in gut gelüfteten Räumen ein und verhindern sie jeder

Zündquelle, wie zum Beispiel das Rauchen, offen

Flamme und ähnliche gefährliche Quellen.

Bevor sie mit der Instandhaltung beginnen, Helbar nach dem Abschalten des Geräts, nach Hartetem Betriebsausfall oder vorsorglich vor erhofften Inbetriebnahme das Gerät von dem Luftschlauch trennen. Es wird empfohlen in den flüssnähde Luftschlauches zur Pistole einer mahn einzubauen.

Es wird nur saubere, trockene und regelbare Druckluft auf 3,0 bis 4,0 bar eingestellt, eingesetzt. Es ist untersagt den Höchstdruck von 8.3 bar (120 psi) zu überschreiben.

Nie Lösungsmittel mit Kohlenwasserstoff homogenisiert einsetzen, die mit den Aluminium- und Zinkteilen reagieren und sich chemisch zusammen geschlossen können.

Prufen Sie vor der Inbetriebnahme des Gerätes dasSAMTliche Schrauben und Deckeln festgezogen und dieVerbindungen nicht undicht sind.

Überzeugen Sie sich vor dem Auftragen der Farbe, daß sich der Auslöser und die Düse frei bewegen laßt.

Die Farbspritzpistole ist nur für Zwecke einzusetzen für die Sie bestimmt ist. Verwenden Sie ausschließlich Ersatzteile (Dusen und Zubehor) die vom Hersteller empfohlen werden.

Achten Sie darauf das der Arbeitsraum bei

Lackierarbeiten gut beluftet ist!

Tragen Sie stets Schutzbekleidung (Schutzbrille,

Atemschutz, Gehorschutz)!

1. Richten Sie die Farbspritzspitole niemals auf die Personen oder auf sich selbst, bei

Nichtbeachtung konnen schwere Verletzungen die Folge sein.

Die Farbspritzpirto nur im drucklosen Zustand

abklemmen, umherschlagende Druckluftschläuche

konnen schwere Verletzungen zur Folge haben.

Beachten Sie alle in dieser Bedienungsanleitung aufgeführten Sicherheitseinweise, einschließlich die Piktogramme im Menüpunkt "Kennzeichnungen", die Hinweise im Menüpunkt "Montage und

Erstinbetriebnahme" sowie "Wartung und Pflege!"

Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen!

Qualifikation

Außer einer ausfuhrlichen Einweisung durch eine

sachkundige Person ist keine spezielle Qualifikation fur den

Gebrauch des Gerätes notwendig.

Mindestalter

Das Gerätarf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben.

Eine Ausnahme stellt die Benutzung als Jugendlicher dar,

wenn die Benutzung im Zuge einer Berufsausbildung zur

Erreichung der Fertigkeit unter Aufsicht eines Ausbilders

erfc

Schulung

Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine Sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.

Technische Daten

Saugbecherinhalt: 1 Liter
Arbeitsdruck: 3-6 bar
Luftverbrauch: 250l/min
Düssen-Ø: 1,8 mm
Anschlussgewinde: ¼" IG
Gewicht: 1,5 kg

Lagerung

Klemmen Sie bei Nicht-Gebrauch stets alle DL-Geräte ab. Bewahren Sie das Gerät stets an einem trockenen Ort auf.

Montage und Erstinbetriebnahme (Abb. III)

Nach dem Auspacken ist das Gerät sorgfältig auf eine mögliche Transportbeschädigung zu prüfen. Des Weiteren ist vor der Inbetriebnahme unbedingt sicher zu stellen, daßSAMTliche Schrauben und Verbindungen etc. fest angezogen sind.

Vermischen und Verdünnen Sie die Farbe so wie vom Hersteller verlangt. Die meisten Farben setzen sich better verarbeiten wenn Sie dem entsprechend verdünnt sind.

Es empfeihlt sich die Farbe vor Verarbeitung zu filtern.
Füssen Sie den Behälter zu 3/4 des Fassungsvermögens.

Überschreiben Sie auf keinen Fall den

Hochstdruck der Spritzpistole, oder anderer Systemteile der Luftverdichtung!

Stellen Sie sicher, daß das Unterdruckgefäß richtig verschlüssen und der Luftschlauch fest mit der Farbspritzspitole verbunden ist.

Stellen Sie ein Stück Pappe bereit, welche Sie als Ziel während den Einstellungen benutzen können.

1. Richten Sie die Farbspritz pistole niemals auf die Personen oder auf sich selbst, bei

Nichtbeachtung konnen schwere Verletzungen die Folge sein.

Schlieben Sie nun die Farbspritzpestole wie in (Abb. III) zu sein ist an die DL-Quelle an.

Prufen Sie die Stoffdichte indem Sie den Kompressor einschalten, die Farbspritzpistole auf die Pappe richten und einige Male den Auslöser betätigten. Ist der Werkstoffe zu dick, mischen Sie etwas Lösungsmittel bei, gehen Sie darauf bereits noch sehr behutsam vor um von der vom Hersteller empfohlenen Stoffdichte nicht abzuweichen.

Einstellungen (Abb. I) + (Abb. II)

Die Zerstaubungsform, die Austrittsmenge sowie das allgemeine Aussehen des Farbauftrags kann wie folgt eingestellt werden.

Am Luftmengenregulierer (2) konnen Sie durch Drehen eine kreisformige Zerstaubung bzw. eine ellipsenformiger Zerstaubung erreichen.

Durch Drehen am Farbmengenregulierer (3) nach rechts mindern Sie die Austrittsmenge der Farbe. Durch Drehen nach links steigt die ausgespritzte Flüssigkeitsmenge.

Durch Drehen am Luftdruckregulierer (6) nach rechts nimmt die Luftmenge ab, nach links steigt die Luftmenge.

(Abb. II)

• Spritzbild K ist falsch. Die Auftragstarke bei Schwenkbewegungen ist zu entsprechlich.
• Spritzbild L ist richtig. Immer gleichmäßig auftragen „Naß in Naß sprühen"
• Ein optimales Farbbild erreicht man durch einen Abstand von ca. 15-20 cm. Zu geringer Abstand und zu schnelle oder zu langsames Bewegungen führen zu einem schlechten Farbbild.

Tipp: Nehmen Sie sich ein Stück Karton und machen Sie vor jeder Arbeit eine Sprühprobe.

Wartung und Pflege

Trennen Sie das Gerät bei Wartungs- und

Pflegearbeiten von der Druckluftquelle.

Reinigen und pflegen Sie die Farbspritzpistole sofort nach dem Lackieren mit äußerster Sorgfalt. Eine gereinigte Farbspritzpistole gewährleistet beim nachsten Arbeitseinsatz eine problemlose Handhabung. Wird bei der Reinigung die Düse entfernt, muß das Gewinde, wie auch die Dichtung mit leichtem Fett behandelt werden. Ein „Festfressen" der Düse wird dadurch verhindert.

Achtung: Spritzpistole nicht komplett in ein Lösungsmittelbad legen.

Die Düse und die Düssennadel sind Verschleibe, halten Sie daher immer einen Ersatz-Dusensatz bereit.
Lagern Sie ihre Druckluftwerkzeuge/- geräte nur in trockenen Räumen.

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfälle und Verletzungen führen.

Störungsbehebung

Störung	Ursache	Behebung
Farbspritz-pistole spreht nicht	1. Düse/Düsenadelverstopft/verklebt.2. Düse/Düsenadeldefekt.3. Farbbecherverstopft/verklebt.	1. Düse/Düssenadelreinigen.2. Düse/Düssenadelersetzen.3. Farbbecher reinigenoder ersetzen.
Gerät wird nicht mit Druckluft versorgt	1. DL-Schlauchgequetscht, geknicht oder defekt.	1. DL-Schlauchkontrollieren und bei defekt ersetzen.
Kolben gehen nicht vollständig darüber, Leerschlag	1. Gerät zu schwach oder zu kurz aufgesetzt.2. Kolbenschwergängig weil ohne Schmierung.3. O-Ring defekt	1. Gerät stärker aufsetzen.2. Zylinderlaufflächeschmieren.3. O-Ring austauschen.

Restgefahren und Schutzmaßnahmen

Mechanische Restgefahren

Gefährung	Beschreibung	Schutzmaßnahme(n)	Restgage
Herausspritzen von Flüssigkeiten	Das zu verarbeitende Material kann unenwartet aus der Farbspritz Pistole Herausspritzen.	Augenschutz-Tragen!

Gefährdungen durch Lärm

Gefährung	Beschreibung	Schutzmaßnahme(n)	Restgage
Gehörschädigungen Längerer Aufenthalt in unmittelbarer Höhe desGerätes/Kompressors kann zuGehörschädigungen führen.		Gehörschutz tragien.

Gefährung durch Werkstoffe und andere Stoffe

Gefährung	Beschreibung	Schutzmaßnahme(n)	Restgefahr
Kontakt, Einatmung Einatmen von Farben		In gut belufteten Räumen arbeiten, Atemschutz/TRagen.
Feuer oder Explosion Lacke sind feuergefährlich		Nicht rauchen, kein offenes Feuer.

Vernachlässigung ergonomischer Grundsätze

Gefährung	Beschreibung	Schutzmaßnahme(n)	Restgefahr
Menschliches Verhalten / Fehlverhalten	Der Druckluftstrahl kann zu schweren Verletzungen führen.	Niemals in Körperöffnungen halten.

Sonstige Gefährdungen

Gefährung	Beschreibung	Schutzmaßnahme(n)	Restgage
Fehlerhafte Montage Schlauch kann sich vom Arbeitsgerät halten.	Immer vor Gebrauch die Schlauchverbindung prüfen.
Bruch beim Betrieb
Herausgeworfene Gegenstände oder Flüssigkeiten	Umherschlager Druckluftschlauch.	Maschine nur im drucklosten Zustand abklemmen.
Ausgleiten, Stolpern oder Fall von Personen	Druckluftschlauch im Arbeitsbereich.	Druckluftschlauch immer aus dem Arbeitbereich entfernen.
