BEDIENUNGSANLEITUNG DMR180 SET Monacor

D Bevor Sie einschalten ...

A Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von MONACOR. Bitte lesen Sie diese Bedienungsanlei-

CH tung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funktionsmöglichkeiten kennen, vermeiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch. Heben Sie die Anleitung für ein späteres Nachlesen auf.

Der deutsche Text beginnt auf der Seite 4.

A 1 Übersicht der Bedienelemen te und Anschlüsse ....4

1.1 Vorderseite des Rekorders ..... 4

1.2 Rückseite des Rekorders 4

1.3 Infrarot-Fernbedienung 5

2 Hinweise für den sicheren Gebrauch .... 5

3 Einsatzmöglichkeiten 5

4 Festplatte einbauen 5

5 Geräte anschließen 5

5.1 Videoanschlüsse 5

5.3 Alarm- und Steueranschlüsse ..... 6

5.3.1 Alarmeingänge 6

5.3.2 Alarmausgang 6

5.3.3 Kamerafernsteuerung (PTZ) .....6

5.4 Maus 6

5.5 USB-Speichermedium 6

5.6 Computernetzwerk (LAN) 6

5.7 Netzanschluss 6

5.8 Batterien in die Fernbedienung einsetzen .. 6

6 Inbetriebnahme 6

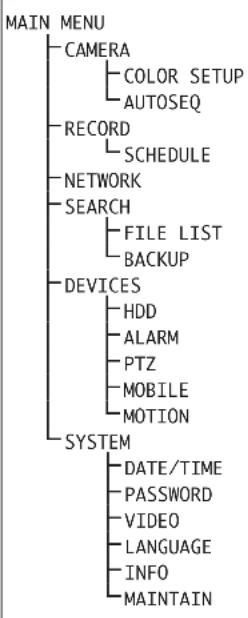

6.1 Aufruf des Bildschirmmenüs ..... 6

6.2 Grundeinstellungen 7

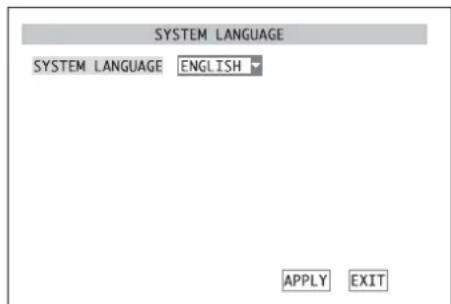

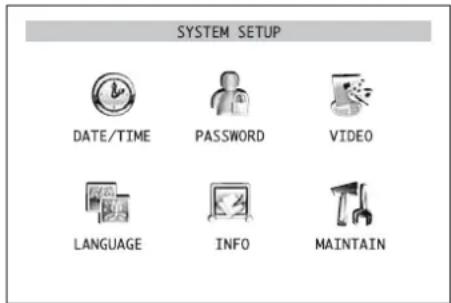

6.2.1 Menüsprache ändern 7

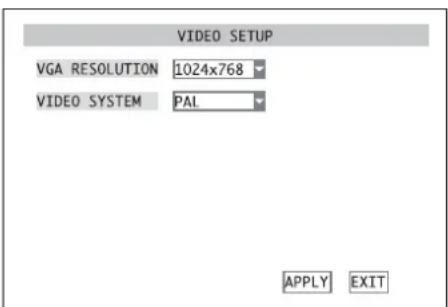

6.2.2 Videoeinstellungen ..... 7

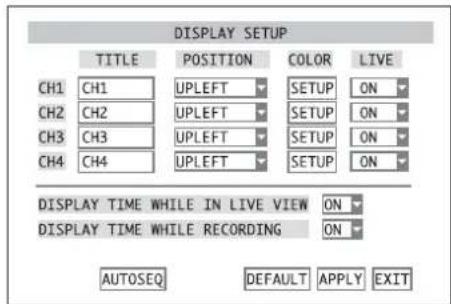

6.2.3 Kameranamen 7

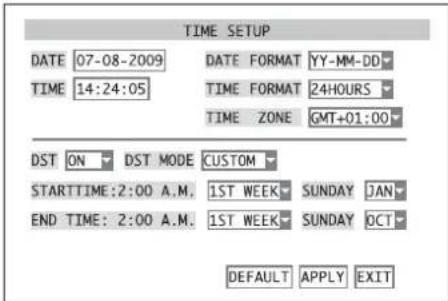

6.2.4 Datum und Uhrzeit 8

6.2.5 Bildeigenschaften korrigieren ..... 8

7 Live-Überwachung 9

7.1 Anzeigeoptionen 9

7.2 Sequenzfunktion einrichten .....9

7.3 Sequenzfunktion aktivieren/ deaktivieren ... 9

8 Aufnahme 9

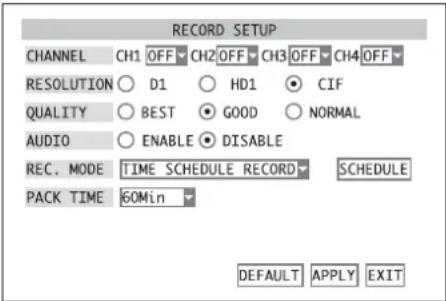

8.1 Generelle Aufnahmeeinstellungen ..... 9

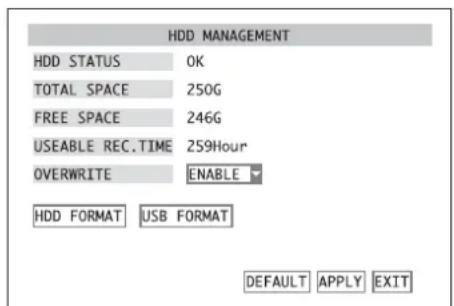

8.1.1 Einrichten / Löschen der Festplatte ..... 10

8.2 Aufnahmesteuerung 10

8.2.1 Ständige Aufnahme ..... 10

8.2.2 Manuell gestartete Aufnahme ..... 10

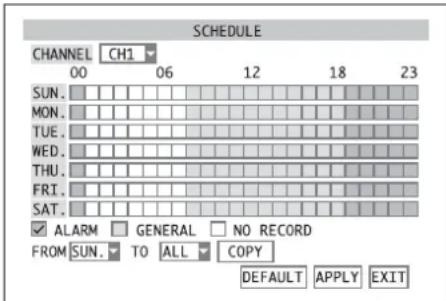

8.2.3 Zeitgesteuerte Aufnahme ..... 10

8.2.4 Alarmgesteuerte Aufnahme ..... 11

8.2.5 Einblendungen während der Aufnahme . 11

8.2.6 Speicherung nach Aufnahmetyp ..... 11

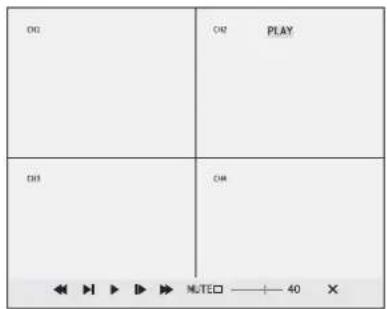

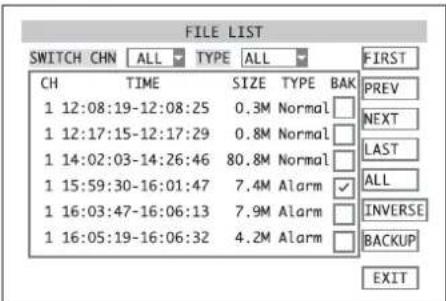

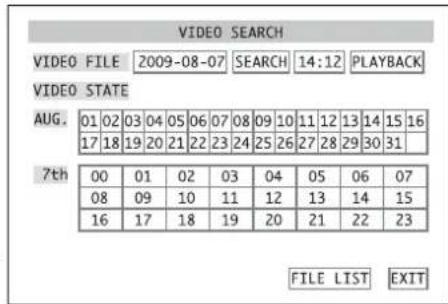

9 Wiedergabe 11

9.1 Export von Videodateien ..... 12

9.1.1 Formatieren des USB-Speichermediums 12

9.2 Wiedergabe von Aufzeichnungen mit dem Programm PLAYBACK....12

9.2.1 Videodateien öffnen 12

9.2.1.1 Eine einzelne Videodatei öffnen ..... 12

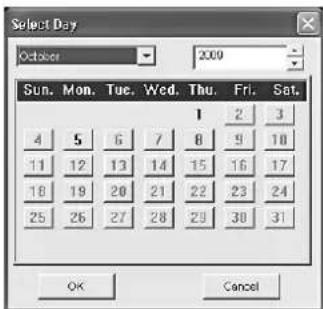

9.2.1.2 Mehrere Dateien gleichzeitig öffnen oder eine Videodatei suchen ..... 12

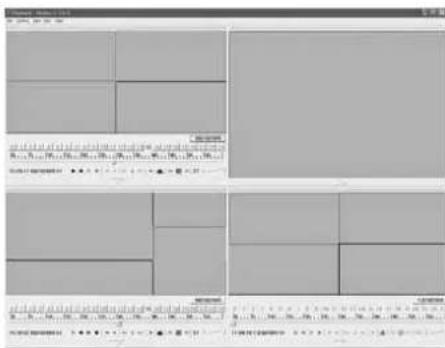

9.2.1.3 Mehrere unabhängige Abspieler öffnen 12

9.2.2 Videoaufzeichnungen abspielen ..... 13

9.2.3 Videodateien bearbeiten 13

9.2.3.1 Momentaufnahmen speichern ..... 13

9.2.3.2 Passage extrahieren ..... 13

9.2.3.3 Videodatei im AVI-Format speichern . . 13

9.2.3.4 Videodateien löschen ..... 13

9.2.4 Einstellungen ändern ..... 13

9.2.4.1 Kamerakanäle auswählen ..... 13

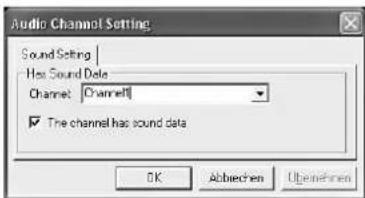

9.2.4.2 Audiowiedergabe auswählen ..... 14

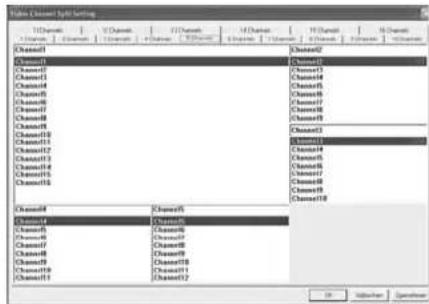

9.2.4.3 Fensteraufteilungen festlegen ..... 14

10 Alarmfunktionen 14

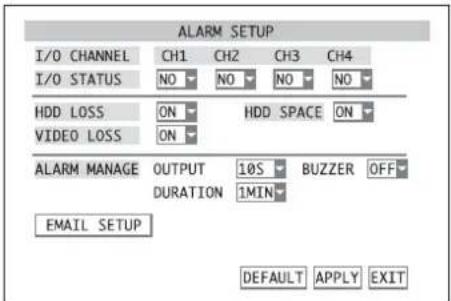

10.1 Alarmkonfiguration ..... 14

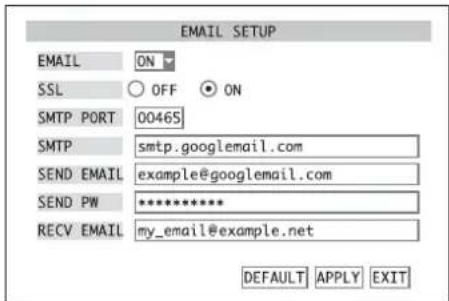

10.2 Benachrichtigung per E-Mail ..... 14

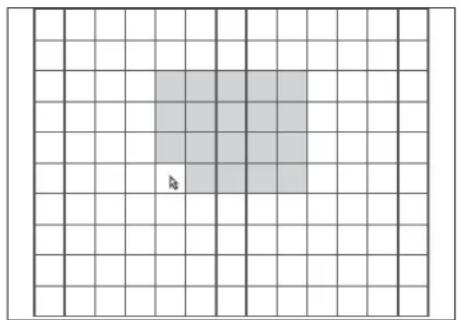

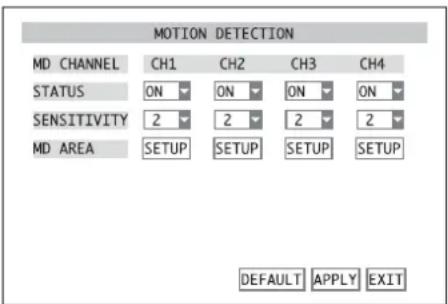

10.3 Bewegungserkennung ..... 15

11 Kamerafernsteuerung (PTZ) ..... 15

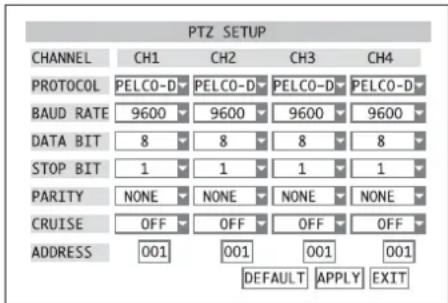

11.1 Einrichten der Steuerparameter ..... 15

11.2 Steuerung einer Kamera ..... 15

11.3 CRUISE-Funktion einrichten ..... 15

11.4CRUISE-Funktion aktivieren/deaktivieren. 16

12 Passwortschutz 16

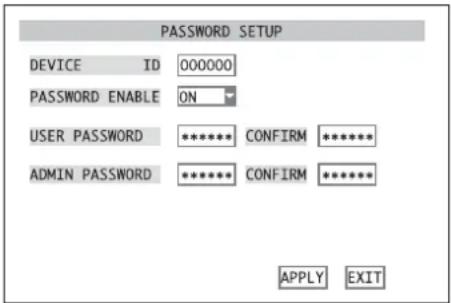

12.1 Passwortschutz einrichten ..... 16

12.2 Passwortschutz aktivieren ..... 16

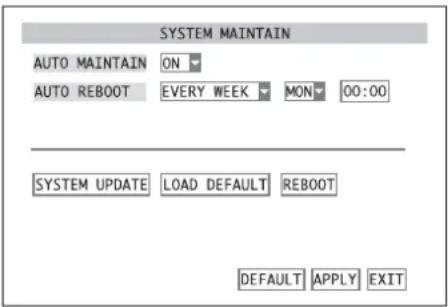

13 Systemwartung 17

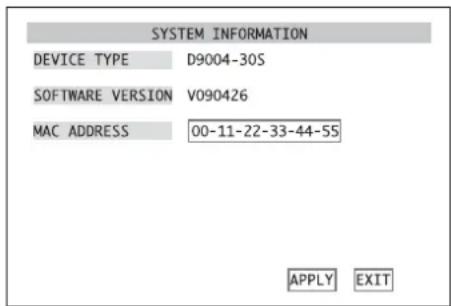

13.1 Systeminformationen anzeigen ..... 17

14 Fernzugriff über ein Computernetzwerk 17

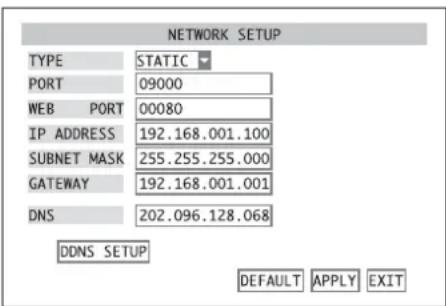

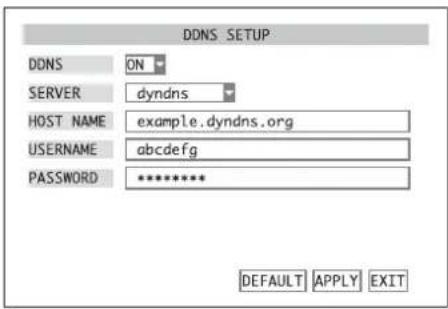

14.1 Einrichten einer Netzwerkverbindung ..... 17

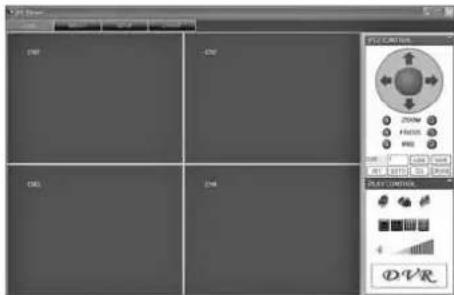

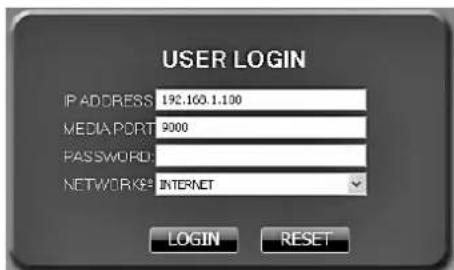

14.2 Fernbedienung über die Programme Windows Internet Explorer oder 9D-VIEWER .... 18

14.2.1 Ansicht „LIVE“ 18

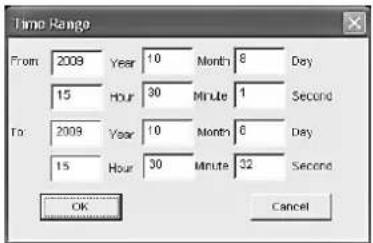

14.2.1.1 Momentaufnahmen speichern ..... 18

14.2.1.2 Videosequenzen aufzeichnen ..... 18

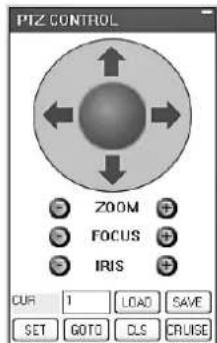

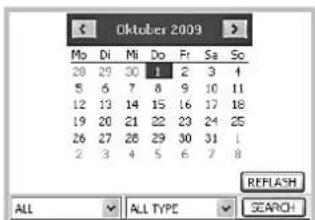

14.2.1.3 Kamerasteuerung (PTZ CONTROL) .. 18

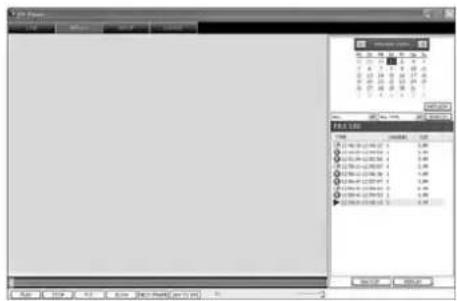

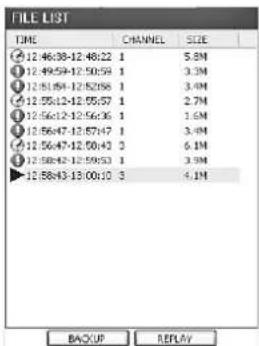

14.2.2 Ansicht „REPLAY“ 19

14.2.2.1 Wiedergabesteuerung ..... 19

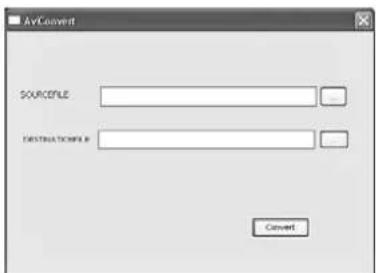

14.2.2.2 Videodateien konvertieren ..... 19

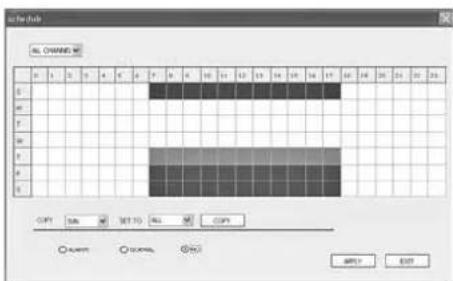

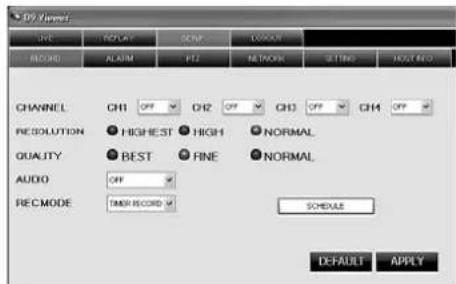

14.2.3 Ansicht „SETUP“ ..... 19

14.2.3.1 SETUP/RECORD 19

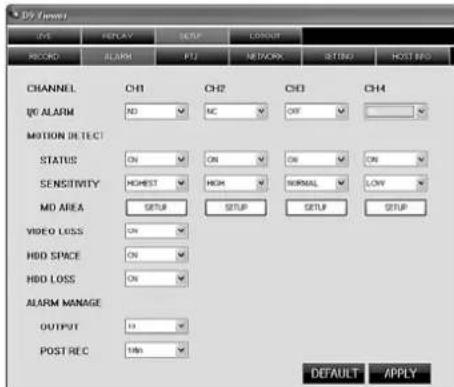

14.2.3.2 SETUP/ALARM 20

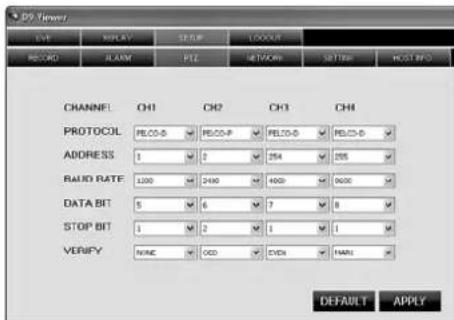

14.2.3.3 SETUP/PTZ 20

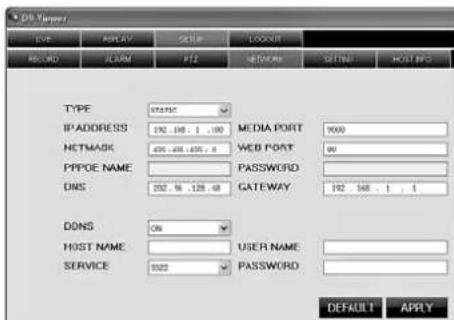

14.2.3.4 SETUP/ NETWORK 20

14.2.3.5 SETUP/ SETTING 20

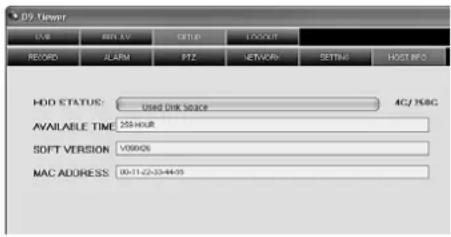

14.2.3.6 SETUP/HOST INFO 21

14.2.4 Ansicht „LOGOUT“ 21

14.3 Fernzugriff über ein Mobiltelefon .....21

15 Technische Daten 21

Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.

1 Übersicht der Bedienelemente und Anschlüsse

1.1 Vorderseite des Rekorders

1 Ein-/Ausschalter

2 Betriebsanzeige PWR

3 Infrarotempfänger für die Fernbedienung; Fernbedienung auf diesen Sensor richten

4 HDD-LED blinkt bei Lese- oder Schreibzugriffen auf die Festplatte

5 DMR-180/-184:

Tasten ☐, ☐, ☐, ☐ zur Anzeige des entsprechenden Kanals (CH 1, CH 2, CH 3 oder CH 4) als Vollbild

DMR-188:

Tasten ◀ und □ zur Wahl eines Kanals (CH 1 bis CH 8) als Vollbildanzeige

Taste SEARCH Ⓞ zum direkten Aufruf des Untermenüs für die Suche bestimmter Videoaufzeichnungen

Taste MUTE ☎ zur Tonstummschaltung bei der Wiedergabe

6 DMR-180/-184:

Taste ■ zum Wechsel von der Vollbilddarstellung eines Kanals auf die Quadrantendarstellung aller Kanäle

DMR-188:

Taste ■ zum Wechsel von der Vollbilddarstellung eines Kanals auf die Darstellung mehrerer Kanäle; mit jedem Tastendruck wird zwischen der Quadrantendarstellung der Kanäle CH 1 bis CH 4, CH 5 bis CH 8 und der gleichzeitigen Darstellung aller acht Kanäle umgeschaltet

7 Taste MENU/ESC zum Aufrufen und Verlassen des Hauptmenüs, zum Verlassen eines Untermenüs oder eines Eingabefeldes

8 Tasten ▲ und ▼ zur Auswahl eines Menüpunktes, Eingabefeldes, Listeneintrags, einer Einfüge-position oder einer Schaltfläche

9 Taste SEL/ EDIT zum Aufruf der Menüliste oder eines Untermenüs und zur Bestätigung einer Auswahl oder Eingabe

10 Taste REW ◀ für den schnellen Rücklauf bei der Wiedergabe einer Videoaufzeichnung (2-, 4- oder 8-fache Wiedergabegeschwindigkeit); im Menü zur Auswahl eines Menüpunktes, Eingabefeldes, Listeneintrags, einer Einfügeposition oder einer Schaltfläche

11 Taste PAUSE ■ zur Unterbrechung der Wiedergabe (PAUSE) und zur Fortsetzung in Einzelbildern (FRAME) bei jedem weiteren Tastendruck; zum Aktivieren/Deaktivieren der Sequenzfunktion

12 Taste PLAY ▶ zum Start der Wiedergabe einer Videoaufzeichnung und zur Fortsetzung der Wiedergabe nach einer Unterbrechung

13 Taste FWD für den schnellen Vorlauf bei der Wiedergabe einer Videoaufzeichnung (2-, 4- oder 8-fache Wiedergabegeschwindigkeit); im Menü zur Auswahl eines Menüpunktes, Eingabefeldes, Listeneintrags, einer Einfügeposition oder einer Schaltfläche

14 Taste STOP ■ zum Beenden der Wiedergabe oder einer manuell gestarteten Aufnahme

15 Taste REC ● zum manuellen Start einer Aufnahme (die aufzunehmenden Kanäle müssen dafür im Einstellmenü freigegeben sein Kap. 8.1)

16 Taste PTZ zum Aufruf der Menüliste (aus der auch der Menüpunkt PTZ zur Kamerasteuerung gewählt werden kann)

1.2 Rückseite des Rekorders

17 Video-Eingänge als BNC-Buchsen zum Anschluss der Kameras

18 Video-Ausgänge als BNC-Buchsen zum Anschluss von Monitoren

19 DMR-180/-184:

Audio-Eingänge AIN 1 – 4 für die Kanäle CH 1 – 4 als Cinch-Buchsen zum Anschluss der Audioausgänge von Kameras mit Mikrofonen; beim DMR-188 ist nur ein Audio-Eingang vorhanden, dieser kann im Einstellmenü dem gewünschten Video-Eingang zugeordnet werden

20 Audio-Ausgänge als Cinch-Buchsen z. B. zum An schluss an die Audio-Eingänge von Monitoren

21 USB-Buchse zum Anschluss der beiliegenden Maus

22 USB-Buchse zum Anschluss eines externen Speichermediums (USB-Stick oder Festplatte) zur Datensicherung oder Weiterverarbeitung der Videoaufzeichnungen

23 Buchse LAN zum Anschluss an ein Computernetzwerk (Ethernet) zwecks Fernbedienung über einen Computer

24 Anschlussklemmen

RS485 +/- :

Datenbus für die PTZ-Steuerung von Kameras (Kap. 11)

SENSOR 1 – 4 (bei DMR-188 Sensor 1 – 8): Anschlüsse für alarmauslösende Sensoren (z. B. Bewegungsmelder; Kap. 10.1)

ALARM:

Ausgang für alarmverarbeitende Geräte (z. B. Signalgeber)

25 Buchse VGA zum Anschluss eines Computer-Monitors mit VGA-Eingang

26 Buchse DC 12 V für die Stromversorgung über das beiliegende Netzgerät an 100 - 240 50 - 60 Hz

1.3 Infrarot-Fernbedienung

27 Tasten 0 – 9 zur Anzeige des entsprechenden Kanals (CH 1 bis CH 4 bzw beim DMR-188: CH 1 bis CH 8) als Vollbild; im Einstellmenü zur Eingabe von Ziffern

28 DMR-180/-184:

Taste ALL zum Wechsel von der Vollbilddarstellung eines Kanals auf die Quadrantendarstellung aller Kanäle

DMR-188:

zum Wechsel von der Vollbilddarstellung eines Kanals auf die Darstellung mehrerer Kanäle; mit jedem Tastendruck wird zwischen der Quadrantendarstellung der Kanäle CH 1 bis CH 4, CH 5 bis CH 8 und der gleichzeitigen Darstellung aller acht Kanäle umgeschaltet

29 Tasten ▲, ◀, ▶, ▼ zur Auswahl eines punktes, Eingabefeldes, Listeneintrags, einer Einfügeposition oder einer Schaltfläche

30 Taste AUDIO/SEARCH ohne Funktion

31 Tasten für die Rekorderfunktionen:

▶ Start oder Fortsetzung der Wiedergabe

■ Unterbrechung der Wiedergabe (PAUSE), Einzelbild-Weiterschaltung (FRAME); Aktivieren/ Deaktivieren der Sequenzfunktion

▶▶ Wiedergabe mit 2-, 4- oder 8-facher Geschwindigkeit vorwärts

◀◀ Wiedergabe mit 2-, 4- oder 8-facher Geschwindigkeit rückwärts

• manueller Start einer Aufnahme

■ Beenden der Wiedergabe oder einer manuell gestarteten Aufnahme

32 Taste MENU zum Aufrufen und Verlassen des Hauptmenüs, zum Verlassen von Untermenüs oder eines Eingabefeldes

33 Taste SEL zum Aufruf der Menüliste oder eines Untermenüs und zur Bestätigung einer Auswahl oder Eingabe

34 Taste MUTE ohne Funktion

35 Batteriefachverriegelung

36 Batteriefachdeckel

2 Hinweise für den sicheren Gebrauch

Die Geräte (Videorekorder und Netzgerät) entsprechen allen erforderlichen Richtlinien der EU und sind deshalb mit € gekennzeichnet.

WARNUNG

Das Netzgerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor! Es besteht die Gefahr eines elektrischen Schlages.

Beachten Sie auch unbedingt die folgenden Punkte:

• Verwenden Sie die Geräte nur im Innen bereich und schützen Sie sie vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf die Geräte.
• Die in dem Videorekorder entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.

• Nehmen Sie die Geräte nicht in Betrieb und ziehen Sie sofort den Netzstecker des Netzgerätes aus der Steckdose,

• wenn sichtbare Schäden an einem Gerät oder an der Netzanschlussleitung vorhanden sind,

• wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• wenn Funktionsstörungen auftreten.

Geben Sie die Geräte in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Verwenden Sie für die Reinigung nur ein trockehes, weiches Tuch, niemals Wasser oder Chemikalien.
• Werden die Geräte zweckentfremdet, nicht richtig bedient, falsch angeschlossen oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für die Geräte übernommen werden. Ebenso kann keine Haftung für durch Fehlbedienung oder durch einen Defekt entstandene Datenverluste und deren Folgeschäden übernommen werden.

Sollen die Geräte endgültig aus dem Betrieb genommen werden, übergeben Sie sie zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Die digitalen Videorekorder DMR-180, DMR-184 MDR-188 sind speziell für den Einsatz in VideoÜberwachungsanlagen konzipiert. Die Aufzeichnung von bis zu 4 (DMR-180 und DMR-184) bzw. 8 (DMR-188) Kamerasignalen erfolgt auf einer bis zu 1 TByte großen Festplatte nach dem hocheffizienten H.264-Kompressionsverfahren. Der DMR-180 ist bereits mit einer 250-GB-Festplatte ausgestattet und wird im Set DMR-180SET mit zwei Kameras mit Infrarot-LEDs sowie Anschlusskabeln geliefert.

Die Rekorder bieten u. A. folgende Funktionen:

- 3 Aufnahmequalitäten

• Audioaufnahme für 4 Kanäle (DMR-180 und DMR-184) bzw. 1 Kanal (DMR-188)
• 4 Aufnahmearten: manuell gestartet, zeitgesteuert, durch externes Alarmsignal oder durch den internen Bewegungsdetektor ausgelöst
• Bildkorrekturen für jeden Kamerakanal einzeln einstellbar
  – Video-Bewegungsdetektor für jeden Kamerakanal unterschiedlich konfigurierbar
• 2-stufiger Passwortschutz gegen unbefugte Bedienung

• 2 Videoausgänge und 1 VGA-Ausgang, 2 Audioausgänge (DMR-180, DMR-184) bzw. 1 Audioausgang (DMR-188)

• Kamerasignale einzeln als Vollbild oder bei geteiltem Bildschirm gleichzeitig darstellbar
  – Videosystem umschaltbar PAL/NTSC
  – einfache Bedienung über mitgelieferte Maus möglich
  – Infrarot-Fernbedienung

• 4 (DMR-180 und DMR-184) bzw. 8 (DMR-188) Alarmeingänge, 1 Alarmausgang
  – Alarmauslösung bei Bewegungserkennung, externem Alarmsignal, Videosignalausfall, voller oder fehlender Festplatte
• USB-2.0-Schnittstelle zum Export der Videodateien
• RS-485-Schnittstelle zur Fernsteuerung geeigneter Kameras (PTZ)
• LAN-Schnittstelle zum Anschluss an ein Computernetzwerk/Internet
• Fernzugriff für Live-Überwachung, Wiedergabe von Aufzeichnungen und Konfigurieren des Rekorders über LAN/Internet per Computer oder Mobiltelefon mit beiliegender Software oder Windows Internet Explorer
• Aufnahme, Live-Überwachung und Fernzugriff gleichzeitig möglich
• Wiedergabe exportierter Aufzeichnungen mit beiliegender Software

4 Festplatte einbauen

Damit eine Videoaufzeichnung erfolgen kann, muss zunächst eine Festplatte (Anschlusstyp SATA, max.

1 TByte) installiert werden. Der DMR-180 wird bereits mit einer eingebauten 250-GByte-Festplatte geliefert, diese kann bei Bedarf ebenfalls gegen eine bis 1 TByte große ausgetauscht werden. Zum Einbau der Festplatte:

1) Den Rekorder von der Spannungsversorgung trennen.
2) Die Schrauben, mit denen der Gehäusedeckel befestigt ist, entfernen und den Deckel abnehmen.
3) Die Stecker des Stromversorgungskabels (a) und des Datenkabels (b), wie in Abbildung 7 gezeigt, auf die Kontakte der Festplatte stecken.
4) Die Festplatte mit je zwei Schrauben auf der linken und rechten Seite an den Halteschienen befestigen.
5) Den Gehäusedeckel wieder aufsetzen und mit den Schrauben befestigen.

5 Geräte anschließen

Die Abbildungen 69 und 70 auf den letzten Seiten der Anleitung zeigen ein Anschlussbeispiel jeweils für den DMR-180 oder DMR-184 und den DMR-188, wobei die gezeigten Anschlussmöglichkeiten jedoch nicht alle genutzt werden müssen.

Vor dem Anschließen von Geräten bzw. vor dem Ändern bestehender Anschlüsse den Rekorder ausschalten.

5.1 Videoanschlüsse

1) An die Buchsen CH1–CH4 bzw. CH1–CH8 (17) die Videoausgänge der Kameras anschließen.
2) Den Videoeingang eines Monitors an eine der beiden Buchsen VIDEO OUTPUT (18) und/oder einen Computermonitor mit VGA-Eingang an die Buchse VGA (25) anschließen. An die zweite Buchse VIDEO OUTPUT (18) kann ein weiterer Monitor oder z. B. ein anderer Videorekorder angeschlossen werden.

5.2 Audioanschlüsse

1) Zur Tonaufzeichnung und/oder zur Live-Überwachung können an die Cinch-Eingangsbuchsen AIN1 – AIN4 (19) z. B. die Audioausgänge von Kameras mit integrierten Mikrofonen angeschlossen werden oder die Vorverstärker von separat aufgestellten Mikrofonen. Beim DMR-188 steht nur ein Audioeingang AUDIO INPUT (19) zur

Verfügung. Dieser kann für die Aufzeichnung einem beliebigen Videoeingang zugeordnet werden (Kap. 8.1).

2) Für die Tonwiedergabe steht an beiden Cinch-Ausgangsbuchsen AUDIO OUTPUT (20) das Mono-Signal des gerade gezeigten Kanals zur Verfügung. Bei der gleichzeitigen Darstellung mehrerer Kanäle wird der Ton des zuletzt im Vollbild gezeigten Kanals wiedergegeben.

Beim DMR-188 liegt an der Buchse AUDIO OUTPUT (20) ein Tonsignal an, wenn der zugeordnete Kanal gezeigt wird oder zuletzt als Vollbild gewählt war.

Die Tonaufzeichnung oder der Live-Ton kann über einen Monitor mit integriertem Laut spre cher oder über eine Audioanlage wieder gegeben werden. Dazu einen der Ausgänge mit dem Audioeingang des Mo nitors bzw. mit einem Line-Eingang der Audioanlage verbinden.

5.3 Alarm- und Steueranschlüsse

Über die Federklemmleiste (24) bietet das Gerät verschiedene Ein- und Ausgänge zur Steuerung und Alarm aus wer tung.

5.3.1 Alarmeingänge

Als Alarmsensoren können z. B. Bewegungssen soren oder Lichtschranken eingesetzt werden, die mit Schließkontakt (NO = normally open) oder Öffner (NC = normally closed) ausgestattet sind. Die Sensoren an die folgenden Kontakte der Klemmleiste anschließen:

DMR-180 und DMR-184

Sensor für Kanal 1 an Kontakt 3 und 4 Sensor für Kanal 2 an Kontakt 5 und 6 Sensor für Kanal 3 an Kontakt 7 und 8 Sensor für Kanal 4 an Kontakt 9 und 10

DMR-188

Sensor für Kanal 1 an Kontakt 3 und 4 Sensor für Kanal 2 an Kontakt 4 und 5 Sensor für Kanal 3 an Kontakt 6 und 7 Sensor für Kanal 4 an Kontakt 7 und 8 Sensor für Kanal 5 an Kontakt 9 und 10 Sensor für Kanal 6 an Kontakt 10 und 11 Sensor für Kanal 7 an Kontakt 12 und 13 Sensor für Kanal 8 an Kontakt 13 und 14

Der Kontakttyp (NO oder NC) muss für jeden Kanal separat eingestellt werden (Zeile I/O STATUS im Menü ALARM SETUP, Kap. 10.1). Ab Werk ist eine Alarm aus lösung durch einen Schlie Bkontakt voreingestellt.

5.3.2 Alarmausgang

Als potentialfreier Alarmausgang steht ein Relais mit Schließkontakt (max. mit 24 V/ 500 mA belastbar zur Verfügung. An den Alarmausgang kann z. B. ein akus tischer oder optischer Alarmgeber angeschlossen werden.

5.3.3 Kamerafernsteuerung (PTZ)

Über die RS-485-Schnittstelle lassen sich geeignete Kameras fernsteuern. Je nach Ausstattung der Kamera können Bewegungen wie Schwenken (Pan) und Neigen (Tilt) aber auch die Brennweite (Zoom), Blendenöffnung (Iris) und Bewegungsgeschwindigkeit über den Rekorder gesteuert werden.

Die Klemmkontakte 1 (− = RS-485-A) und 2 (+ = RS-485-B) mit den entsprechenden Kontakten der Kamera verbinden. Eine weitere Kamera kann parallel an die Anschlüsse der ersten angeschlossen werden und an diese wiederum eine weitere, usw. bis alle Kameras in einer Kette verbunden sind. Zur Verringerung von Störeinstrahlungen sollten verdrillte Leitungen verwendet werden.

An der letzten Kamera den Datenbus durch Verbinden der beiden Leitungen über einen 120-Ω-Widerstand abschließen (dies ist häufig über einen Schalter an der Kamera möglich). Damit die Kameras vom Rekorder unabhängig angesprochen werden können, muss ihnen eine individuelle Adresse zugewiesen werden. Dies geschieht gewöhnlich an der Kamera über ein Bildschirmmenü oder DIP-Schalter. Entsprechend muss am Rekorder eingestellt werden, über welche Adresse die jeweilige Kamera gesteuert wird, und welche Übertragungsparameter und welches Protokoll sie benötigt (Kap. 11.1).

5.4 Maus

Für eine komfortablere Bedienung des Rekorders die beiliegende Maus an die obere USB-Buchse (21) anschließen.

5.5 USB-Speichermedium

Zur externen Sicherung der Aufnahmen oder zur Übertragung auf einen Computer kann an die zweite USB-Buchse (22) eine Festplatte mit USB-Anschluss oder ein USB-Stick (Flash-EEPROM-Speicher) angeschlossen werden.

5.6 Computernetzwerk (LAN)

Zur Fernsteuerung des Rekorders über einen Computer beide Geräte über die RJ45-Buchse LAN (23) verbinden oder den Rekorder z. B. über einen Router in ein lokales Computernetzwerk einbinden bzw. eine Verbindung zum Internet herstellen.

Hinweis: Bei einer direkten Verbindung mit einem Computer wird ein Crossover-Kabel benötigt.

5.7 Netzanschluss

Zum Schluss das beiliegende Netzgerät an die Buchse DC 12 V (26) anschließen und den Netzstecker in eine Steckdose (100 - 240 V\~ / 50 - stecken.

Im Set DMR-180SET wird ein Stromverteiler mitgeliefert. Über diesen können mit dem Rekorder bis zu 4 Kameras angeschlossen werden, wenn diese 12 V Betriebsspannung benötigen und die Gesamtstromaufnahme aller Geräte 5 A nicht übersteigt. Dabei muss auch der zusätzliche Stromverbrauch einer eingebauten oder an der USB-Buchse (22) angeschlossenen Festplatte berücksichtigt werden. Eine Ausgangsleitung des Verteilers ist mit einem Entstörfilter (Verdickung) versehen. Diese Leitung an den Rekorder anschließen. Für den DMR-184 ist der Stromverteiler als Zubehör mit der Bezeichnung PSA-14 erhältlich. Beim DMR-188 benötigen die Kameras eine eigene Stromversorgung.

5.8 Batterien in die Fernbedienung einsetzen

1) Die Verriegelung (35) des Batteriefachs auf der Rückseite der Fernbedienung nach unten schieben und das Batteriefach (36) aufklappen.
2) Die beiden Batterien vom Typ Micro (AAA) einsetzen, wie im Batteriefach angegeben.
3) Den Batteriefachdeckel wieder einsetzen und einrasten lassen.

Verbrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Sie gehören in den Sondermüll (z. B. Sam- melbehälter bei ihrem Einzelhändler).

6 Inbetriebnahme

Erst den Monitor und dann den Rekorder mit dem Schalter (1) einschalten. Auf dem Bildschirm er scheint zunächst „System Initializing...“ und anschließend ein viergeteilter (DMR-188: neun geteilter) Bildschirm mit allen Kamerabildern, die für die Live-Überwachung gewählt sind (Kap. 7.1).

Nach dem Betrieb den Rekorder mit dem Schalter ☐ wieder ausschalten. Wird er längere Zeit nicht benötigt, das Netzgerät vom Netz trennen, da es auch bei ausgeschaltetem Rekorder einen geringen Strom verbraucht.

6.1 Aufruf des Bildschirmmenüs

Die Einstellungen des Rekorders werden über ein Bildschirmmenü vorgenommen. Dies kann über die Tasten am Rekorder oder die Infrarot-Fernbedienung erfolgen. Die komfortabelste Bedienung bietet jedoch die mitgelieferte Maus. Es stehen verschiedene Menüsprachen zur Auswahl (Wahl der Menüsprache Kap. 6.2.1). Diese Anleitung bezieht sich ausschließlich auf die englischen Menüs, die vom Werk aus voreingestellt sind.

Zum Aufruf der Menüliste die rechte Maustaste, die Taste SEL/EDIT (9), PTZ (16) oder SEL (33) drücken.

Es erscheint die folgende Liste:

Zur Auswahl eines Listeneintrags die Tasten ▲ und 60 Hz oder 29) verwenden oder den Mauszeiger darauf bewegen. Das Rad auf der Maus hat bei diesem Rekorder keine Funktion. Der gewählte Listeneintrag wird grün hervorgehoben.

Zum Aufrufen des gewählten Menüpunktes oder der gewählten Funktion mit der linken Maustaste auf den Eintrag klicken oder die Taste SEL/EDIT (9) oder SEL (33) drücken.

Zum Ausblenden der Menüliste, ohne einen Menüpunkt oder eine Funktion aufzurufen, mit der linken Maustaste neben die Liste klicken oder die Taste MENU/ ESC (7) oder MENU (32) drücken.

Die Listeneinträge haben folgende Funktionen:

MAIN MENU

Aufruf des Hauptmenüs (üf folgender Abschnitt)

MENU LOCK

Aktivieren des Passwortschutzes gegen unbefugte Bedienung (Kap. 12)

VIDEO SEARCH

Aufruf des Untermenüs zur Aufzeichnungssuche für die Wiedergabe oder den Datenexport (Kap. 9)

PTZ

Fernsteuerung von Kameras (Kap. 11)

START RECORD

manueller Aufnahmestart (Kap. 8.2.2)

STOP RECORD

manuell gestartete Aufnahme beenden

START CRUISE

Starten einer programmierten Überwachungstour mit fernsteuerbaren Kameras; nach dem Start erscheint an dieser Stelle STOP CRUISE zum Beenden der Überwachungstour (Kap. 11.4)

Die meisten Einstellungen erfolgen über das Hauptmenü (MAIN MENU), dessen Struktur mit den wesentlichen Untermenüs als Übersicht in der Abbildung 9 dargestellt ist.

⑨Menüstruktur

Ein Überblick über die Menüs:

CAMERA

Kameranamen, Kamera-Auswahl für Live-Überwachung, Zeiteinblendung

COLOR SETUP

Einstellung der Kamerabilder (Farbe, Helligkeit, Kontrast)

AUTOSEQ

Einstellungen für die Sequenzfunktion

RECORD

Aufnahme-Einstellungen (Bildauflösung, Qualität, Audio)

SCHEDULE

Wochenzeitplan für zeit- oder alarmgesteuerte Aufzeichnung

NETWORK

Parameter für Netzwerkanbindung

SEARCH

Übersicht der Aufzeichnungen sortiert nach Aufnahmezeitpunkt/Kamerakanal/Aufnahmegrund (FILE LIST), Wiedergabe und Export (BACKUP) einer Aufzeichnung

HDD

Informationen zur Festplatte und deren Aufnahmekapazität, Überschreibverhalten, Option zum Formatieren der Festplatte oder eines über USB angeschlossenen Speichermediums

ALARM

Schaltverhalten der Sensoren an den Alarmeingängen, Optionen zur Alarmauslösung bei Video-signalausfall/Speicherplatzmangel/Festplattenausfall, Aktionsdauer des Alarmausgangs, der Videoaufzeichnung und des akustischen Alarm-signals, Einstellungen für den E-Mail-Versand im Alarmfall

PTZ

Einstellungen für über den RS-485-Datenbus steuerbare Kameras, Wahl der Kameras für die automatische Überwachungstour

MOBILE

Parameter für die Fernbedienung des Rekorders über ein Mobiltelefon

MOTION

Einstellungen für die automatische Bewegungs- erkennung über die Kamerabilder (Empfindlichkeit, Detektionsbereiche)

DATE/TIME

Einstellung von Datum und Uhrzeit, Anzeigeformat, Zeitzone, Sommerzeitumstellung

PASSWORD

Festlegen eines Benutzer- und Administrator-passworts gegen unbefugte Bedienung

VIDEO

Wahl des verwendeten Videosystems und Einstellung der Bildauflösung für den VGA-Ausgang

LANGUAGE

Wahl der Menüsprache

INFO

Anzeige von Gerätetyp, Firmware-Version und Festlegung der MAC-Adresse

MAINTAIN

Optionen zum regelmäßigen Neustart, manueller Neustart, Firmware aktualisieren

Das Hauptmenü (Abb. 10) lässt sich, zusätzlich zum beschriebenen Weg über die Menüliste, auch mit der Taste MENU/ESC (7) oder MENU (32) direkt aufrufen.

MAIN MENU CAMERA RECORD NETWORK SEARCH DEVICES SYSTEM

⑩ Hauptmenü

Zum Aufruf eines Untermenüs mit der linken Maustaste auf das entsprechende Symbol klicken oder es mit den Tasten und (8), ▼10) und (13)

am Rekorder oder,▲,◀(20) auf der Fernbedienung auswählen und mit der Taste SEL/EDIT (9) oder SEL (33) bestätigen.

Um das Hauptmenü oder ein Untermenü zu verlassen, die rechte Maustaste oder die Taste MENU/ESC (7) oder MENU (32) drücken.

6.2 Grundeinstellungen

6.2.1 Menüsprache ändern

Die voreingestellte Sprache für die Einstellungen und Dialoge im Bildschirmmenü, auf die sich auch diese Anleitung bezieht, ist Englisch. Zum Ändern der Sprache:

1) Das Hauptmenü (MAIN MENU, Abb. 10) aufrufen.
2) Das Untermenü Systemeinstellungen SYSTEM/SYSTEM SETUP (Abb. 11) aufrufen.

SYSTEM SETUP DATE/TIME PASSWORD VIDEO LANGUAGE INFO MAINTAIN

⑪ Untermenü Systemeinstellungen

3) Das Untermenü Sprache (LANGUAGE/SYSTEM LANGUAGE, Abb. 12) aufrufen.

SYSTEM LANGUAGE SYSTEM LANGUAGE ENGLISH APPLY EXIT

⑫ Untermenü Sprache

4) Das Listenfeld mit der Maus oder durch Drücken der Taste SEL/ EDIT (9) oder SEL (33) anwählen und aus der Liste die gewünschte Sprache wählen. Dazu mit der linken Maustaste auf die Sprache klicken oder diese mithilfe der Tasten und ▼ (8 oder 29) markieren und anschließend die Taste SEL/ EDIT oder SEL drücken.
5) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblenete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schalt fläche 0K bestätigen. Das System wird daraufhin mit der gewählten Sprache neu gestartet.
6) Zum Verlassen des Untermenüs, ohne die Änderung zu übernehmen, die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

6.2.2 Videoeinstellungen

Das Gerät ist ab Werk auf die europäische Videonorm PAL eingestellt, lässt sich aber auch bei Bedarf auf die amerikanische Videonorm NTSC umstellen. Zudem kann für die Verwendung des VGA-Ausgangs zwischen verschiedenen Bildauflösungen gewählt werden.

Zur Änderung der Videoeinstellungen:

1) Das Hauptmenü (MAIN MENU, Abb. 10) aufrufen.
2) Das Untermenü Systemeinstellungen SYSTEM/SYSTEM SETUP (Abb. 11) aufrufen.
3) Das Untermenü Videoeinstellungen (VIDEO/VIDEO SETUP, Abb. 13) aufrufen.

VIDEO SETUP VGA RESOLUTION 1024x768 VIDEO SYSTEM PAL APPLY EXIT

⑬ Untermenü Videoeinstellungen

4) Im Listenfeld neben VGA RESOLUTION die gewünschte Bildauflösung für den VGA-Ausgang wählen (Bildpunkte horizontal × vertikal).
Dazu das Listenfeld mit der Maus oder durch Drücken der Taste SEL/EDIT (9) oder SEL (33) anwählen. Mit der linken Maustaste auf die Auflösung klicken oder diese mithilfe der Tasten und ▼ (8 oder 29) markieren und anschließend die Taste SEL/EDIT oder SEL drücken.
5) Mit der Maus auf das Listenfeld neben VIDEO SYSTEM klicken oder dieses mithilfe der Taste ▼ (8 oder 29) markieren und anschließend die Taste SEL/EDIT (9) oder SEL (33) drücken. Zwischen PAL und NTSC wählen und mit der Taste SEL/EDIT oder SEL bestätigen.
6) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die ein geblendete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche 0K bestätigen. Bei einer Änderung des Videosystems wird das System daraufhin neu gestartet.
7) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

6.2.3 Kameranamen

Für jeden Kamerakanal kann ein Name aus bis zu 8 Zeichen ins Bild eingeblendet werden. Zur Benennung der Kameras und zur Positionierung der Namen:

1) Das Hauptmenü (MAIN MENU, Abb. 10) aufrufen.
2) Das Untermenü CAMERA/DISPLAY SETUP (Abb. 14) aufrufen.

DISPLAY SETUP TITLE POSITION COLOR LIVE CH1 CH1 UPLEFT SETUP_ON CH2 CH2 UPLEFT SETUP_ON CH3 CH3 UPLEFT SETUP_ON CH4 CH4 UPLEFT SETUP_ON DISPLAY TIME WHILE IN LIVE VIEW ON DISPLAY TIME WHILE RECORDING ON AUTOSEQ DEFAULT APPLY EXIT

⑭ Untermenü Anzeigeeinstellungen

3) In der Spalte TITLE in der Zeile des einzustellenden Kamerakanals im Eingabefeld auf das erste zu ändernde Zeichen klicken. Es öffnet sich eine Zeichensatzpalette mit Großbuchstaben (Abb.15).

⑮Zeichensatzpalette Großbuchstaben

⑯Zeichensatzpalette Kleinbuchstaben

⑰Zeichensatzpalette Ziffern

Auf den gewünschten Buchstaben klicken. Nun kann der nächste Buchstabe eingegeben werden.

Zum Umschalten zur Kleinbuchstaben-Palette (Abb. 16) auf ABC klicken und zum Weiterschalten zu den Ziffern (Abb. 17) auf abc. Das Klicken auf 123 führt wieder zurück zur Großbuchstaben-Palette. Zum Lö schen des zuletzt eingegebenen Zeichens auf das Symbol ← klicken. Zum Beenden der Eingabe auf das Symbol ↓ klicken.

Für die Bedienung ohne Maus zunächst mit den Tasten ▲nd (8), (10) ▲nd (13) ▶▶ am Rekorder oder ▲, ▶(20) auf der Fernbedienung das Eingabefeld auswählen und mit der Taste SEL/ EDIT (9) oder SEL (33) bestätigen. Das erste Zeichen ist nun hervorgehoben. Mit den Tasten (10) und (13) oder und ▶

(29) die zu ändernde Zeichenposition wählen und mit SEL/EDIT (9) oder SEL (33) bestätigen. Nun öffnet sich die Zeichenpalette mit Großbuchstaben. Das Eingeben und Löschen eines Zeichens und das Umschalten der Zeichenpaletten, wie bei der Mausbedienung beschrieben, erfolgt nun mit den Tasten ▲(87, (10), ◀3) ▶▶ oder ▲, ◀29 und anschließender Bestätigung mit SEL/EDIT (9) oder SEL (33). Nach dem Abschluss der Eingabe über das Symbol ↓ das Eingabefeld durch Drücken der Taste MENU/ESC (7) oder MENU (32) verlassen.

Die Namen der anderen Kamerakanäle auf die gleiche Weise eingeben.

4) In der Spalte POSITION in dem jeweiligen Listenfeld auswählen, ob und wo der Name ins Bild eingeblendet werden soll.

UPLEFT Einblendung oben links

DOWNLEFT Einblendung unten links

UPRIGHT Einblendung oben rechts

DOWNRIGHT Einblendung unten rechts

OFF keine Einblendung des Namens

5) Nur beim DMR-188:

Für die Einstellung der Kamerakanäle 5–8 die Schaltfläche NEXT betätigen. Anschließend für die Rückkehr zur vorherigen Menüseite die Schaltfläche PREV. betätigen.

6) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.

7) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblendete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche 0K bestätigen. 8) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ESC (7) oder MENU (32) drücken.

6.2.4 Datum und Uhrzeit

Der Rekorder ist mit einer Uhr ausgestattet, die mithilfe einer Batterie auch bei ausgeschaltetem Rekorder oder bei Ausfall der Stromversorgung weiterläuft. Zur Einstellung von Datum und Uhrzeit:

1) Das Hauptmenü (MAIN MENU, Abb. 10) aufrufen.
2) Das Untermenü Systemeinstellungen SYSTEM/SYSTEM SETUP (Abb. 11) aufrufen.
3) Das Untermenü Datum/Uhrzeit DATE/TIME/TIME SETUP, Abb. 18) aufrufen.

TIME SETUP DATE 07-08-2009 DATE FORMAT YY-MM-DD TIME 14:24:05 TIME FORMAT 24HOURS TIME ZONE GMT+01:00 DST ON DST MODE CUSTOM STARTTIME:2:00 A.M. 1ST WEEK SUNDAY JAN END TIME: 2:00 A.M. 1ST WEEK SUNDAY OCT DEFAULT APPLY EXIT

⑱ Untermenü Datum/Uhrzeit

4) Im Listenfeld neben DATE FORMAT das gewünschte Format für die Datumsanzeige wählen: Monat/Tag/Jahr (MM/DD/YY) oder Jahr-Monat-Tag (YY-MM-DD).

Dann das aktuelle Datum in das Eingabefeld neben DATE eingeben. Die Eingabe erfolgt wie bei der Eingabe der Kameranamen (Kap. 6.2.3).

5) Im Listenfeld neben TIME FORMAT zwischen der 24- und 12-Stunden-Anzeige wählen. Dann die aktuelle Uhrzeit in das Eingabefeld neben TIME eingeben. Ist das 12-Stunden-Format gewählt, muss in dem zusätzlichen Listenfeld noch zwischen AM (vormittags) und PM (nachmittags) gewählt werden.

6) Im Listenfeld neben TIME ZONE die Zeitzone des Einsatzortes auswählen (z. B. GMT+01:00 für Deutschland).

7) Im Listenfeld neben DST wählen, ob die Uhr automatisch zwischen Sommer- und Winterzeit um - schalten soll (ON) oder nicht (OFF).

Ist ON gewählt, im Listenfeld neben DST MODE wählen, ob zu den allgemein üblichen Zeitpunkten (DEFAULT) oder zu selbst gewählten Zeitpunkten (CUSTOM) umgeschaltet werden soll.

Ist CUSTOM gewählt, im Listenfeld neben STARTTIME festlegen, ob in der ersten, zweiten, dritten oder vierten Woche und neben SUNDAY, in welchem Monat am Sonntag um 2 Uhr morgens auf die Sommerzeit umgeschaltet werden soll. Entsprechend in der Zeile darunter festlegen, wann auf die Winterzeit zurückgeschaltet werden soll.

8) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.

9) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblendete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche 0K bestätigen.

10) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ESC (7) oder MENU (32) drücken.

Behält die Uhr bis zum Wiedereinschalten des Rekorders nicht die aktuelle Zeit, kann die Batterie (Knopfzelle im Innern des Rekorders) verbraucht sein und muss ausgewechselt werden.

6.2.5 Bildeigenschaften korrigieren

Bei Bedarf können die Bildeigenschaften der Kamerabilder korrigiert werden. Dazu in dem Untermenü CAMERA/DISPLAY SETUP (Abb. 14) auf die Schaltfläche SETUP in der Zeile für den einzustellenden Kamerakanal klicken oder diese mit den Tasten ▲ und ▼(8), ◀◀(10) und ▶▶(13) am Rekorder oder ▲, ◀, 29▼auf der Fernbedienung auswählen und mit der Taste SEL/EDIT (9) oder SEL (33) bestätigen.

Das Untermenü zur Einstellung der Bildeigenschaften COLOR SETUP (Abb. 19) wird angezeigt.

Nur beim DMR-188:

Für die Einstellung der Kamerakanäle 5–8 erst die Schaltfläche NEXT betätigen. Für die Rückkehr zur vorherigen Menüseite später die Schaltfläche PREV. betätigen.

⑲ Untermenü Bildeigenschaften

Durch Bewegen der dargestellten Schieberegler können die Werte für Farbton (HUE), Helligkeit (BRIGHT), Kontrast (CONTRAST) und Farbsättigung (SATURATION) eingestellt werden. Wenn keine Maus angeschlossen ist, mit den Tasten und (8 oder 29) den jeweiligen Regler auswählen und mit den Tasten ◀◀(10) und ▶▶(13) oder ◀◀(29) den Wert ändern.

Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.

Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblendete Meldung „Saved successfully!“ (erfolgreich gespeichert) durch Betätigen der Schaltfläche 0K bestätigen.

Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ESC (7) oder MENU (32) drücken.

7 Live-Überwachung

Die Darstellung der Kamerabilder für die Live-Überwachung ist unabhängig von der Aufnahmeaktivität des Rekorders.

Um ein Kamerabild als Vollbild darzustellen, mit dem Mauszeiger darauf doppelklicken (linke Maustaste). Ist eine Kamera fernsteuerbar, kann sie in der Vollbild-Darstellung bedient werden (Kap. 11). Zum Zurückschalten auf das geteilte Bild erneut doppelklicken.

Alternativ kann die Umschaltung auch über die Tasten des Rekorders oder der Infrarot-Fernbedienung erfolgen.

DMR-180 und DMR-184: Mit den Tasten, ☐, ☐, ☐, ☐) oder mit den Zifferntasten (27) der Fernbedienung, den Kamerakanal CH 1, CH 2, CH 3 oder CH 4 für die Vollbilddarstellung wählen. Zum Zurückschalten auf das geteilte Bild die Taste ☐) oder die Taste ALL (28) drücken.

DMR-188: Mit den Tasten und (5) den gewünschten Kanal CH 1 bis CH 8 für die Vollbilddarstellung auswählen oder diesen mit den Ziffern-tasten (27) der Fernbedienung direkt wählen. Zum Zurückschalten auf das geteilte Bild die Taste ⑥) oder die Taste ALL (28) drücken. Mit jedem weiteren Tastendruck wechselt das Bild zwischen der Quadrantendarstellung der Kanäle CH 1 bis CH 4, CH 5 bis CH 8 und der gleichzeitigen Darstellung aller acht Kanäle.

7.1 Anzeigeoptionen

Zur Festlegung, welches Kamerabild für die Live-Überwachung zu sehen sein soll und ob Datum und Uhrzeit eingeblendet werden sollen sowie zum Einrichten der Sequenzfunktion:

1) Das Hauptmenü (MAIN MENU, Abb. 10) aufrufen.

2) Das Untermenü CAMERA/DISPLAY SETUP (Abb. 14) aufrufen.

3) In Spalte LIVE in der Zeile für jeden Kamerakanal im Listenfeld wählen, ob er für die Live-Überwachung angezeigt werden soll (ON) oder nicht (OFF). Die Einstellung entscheidet auch über die Ausgabe des Tonsignals für den entsprechenden Kanal.

4) Nur beim DMR-188: Für die Einstellung der Kamerakanäle 5 – 8 die Schaltfläche NEXT betätigen. Anschließend für die Rückkehr zur vorherigen Menüseite die Schaltfläche PREV. betätigen.

5) Im Listenfeld neben DISPLAY TIME WHILE IN LIVE VIEWwählen, ob das Datum und die Uhrzeit bei der Live-Überwachung eingeblendet werden sollen (ON) oder nicht (OFF).

6) Zum Einrichten der Sequenzschaltung die Schaltfläche AUTOSEQ betätigen (Kap. 7.2).

7) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.

8) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblenete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.

9) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

7.2 Sequenzfunktion einrichten

Mit der Sequenzfunktion wechselt während der Live-Überwachung automatisch die Ansicht. Zum Konfigurieren der Sequenzfunktion das Untermenü AUTOSEQ (Abb. 20) über die Schaltfläche AUTOSEQ im Untermenü CAMERA/DISPLAY SETUP (Abb. 14) aufrufen.

⑳ Untermenü Sequenzfunktion einrichten

1) In dem Listenfeld neben den Kamerakanälen jeweils die Verweildauer (in Sekunden) für die Vollbildansicht dieser Kamera wählen oder OFF wählen, wenn die Kamera bei der Sequenzfunktion nicht als Vollbild angezeigt werden soll. Bei QUAD wählen, ob und wie lange die Quadrantenansicht gezeigt werden soll.
Beim DMR-188 kann außer den Zeiten für die Vollbildansichten der Kanäle 1 bis 8 die Zeit für die Quadrantenansichten der Kanäle 1 bis 4 und 5 bis 8 sowie für die Darstellung aller acht Kanäle festgelegt werden.
2) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
3) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die ein geblendete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
4) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

7.3 Sequenzfunktion aktivieren/ deaktivieren

Zum Starten der Sequenzfunktion nach Verlassen des Bildschirmmenüs die Taste PAUSE (1) am Rekorder oder auf der Fernbedienung (B1) drücken. Auf dem Bildschirm wird AUTOSEQ eingeblendet und die Verweildauer für jede Ansicht bis 0 heruntergezählt, um dann zur nächsten Ansicht zu wechseln. Kamerakanäle ohne Videosignal werden dabei automatisch übersprungen.

Zum Beenden der Sequenzfunktion die Taste Ⅲ erneut drücken.

8 Aufnahme

Die Videosignale werden auf der internen Festplatte aufgezeichnet. Diese muss vor der ersten Aufnahme vom Videorekorder formatiert worden sein. Um Speicherplatz zu sparen, werden die Videosignale nach dem hocheffizienten Standard H.264 (MPEG-4/AVC) komprimiert. Die Bildqualität der Aufzeichnung (und davon abhängig der Kompressionsgrad) kann eingestellt werden.

8.1 Generelle Aufnahmeeinstellungen

Vor der ersten Aufnahme sollte festgelegt werden, welche Kamerakanäle für die Aufnahme vorgesehen sind, mit welcher Bildauflösung und in welcher Qualität aufgenommen werden soll, ob ein Tonsignal mit aufgenommen werden soll und wie die maximale Größe der Videodatelen sein soll.

1) Das Hauptmenü (MAIN MENU, Abb. 10) aufrufen.
2) Das Untermenü RECORD/RECORD SETUP (Abb. 21) aufrufen.

RECORD SETUP CHANNEL CH1 OFF CH2 OFF CH3 OFF CH4 OFF RESOLUTION ○ D1 ○ HD1 ● CIF QUALITY ○ BEST ● GOOD ○ NORMAL AUDIO ○ ENABLE ● DISABLE REC. MODE TIME SCHEDULE RECORD SCHEDULE PACK TIME 60Min DEFAULT APPLY EXIT

⑳ Untermenü Aufnahmeeinstellungen

3) In der Zeile CHANNEL für jeden Kamerakanal im Listenfeld wählen, ob er generell für die Aufnahme zur Verfügung stehen soll (ON) oder nicht (OFF).
4) In der Zeile RESOLUTION die Auflösung (Bildpunkte horizontal × vertikal) wählen, mit der das Videosignal aufgenommen werden soll. Die Auflösung hängt auch von der eingestellten Videonorm (Kap. 6.2.2) ab.

Beim DMR-188 kann die Auflösung nicht gewählt werden, es wird grundsätzlich mit der Auflösung CIF aufgenommen.

	PAL	NTSC
D1	704 × 576	704 × 480
HD1	704 × 288	704 × 240
CIF	352 × 288	352 × 240

5) In der Zeile QUALITY die Bildqualität auswählen, mit der das Videosignal aufgenommen werden soll. Mit steigender Qualität (NORMAL → GOOD → BEST) erhöht sich auch der Speicherplatzbedarf.
6) In Zeile AUDIO wählen, ob die Tonsignale mit aufgezeichnet werden sollen (ENABLE) oder nicht (DISABLE).

Beim DMR-188, der nur über einen Audioeingang verfügt, kann in dem Listenfeld neben AUDIO REC gewählt werden, mit welchem Kamerakanal das Tonsignal aufgezeichnet werden soll. Ist der Listeneintrag OFF gewählt, wird kein Tonsignal aufgezeichnet.

7) Im Listenfeld PACK TIME die maximale Größe der Videodateien wählen, d. h. die Aufnahmezeit, nach der automatisch eine neue Datei angelegt wird.
8) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
9) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die ein geblendete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
10) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

D Weiterhin kann festgelegt werden, ob das Datum und die Uhrzeit als Bildeinblendung mit aufgezeichnet werden sollen:

CH 1) Über das Hauptmenü (Abb. 10) das Untermenü CAMERA/DISPLAY SETUP (Abb. 14) aufrufen.
2) Im Listenfeld neben DISPLAY TIME WHILE RECORD INGwählen, ob das Datum und die Uhrzeit im Bild mit aufgezeichnet werden sollen (ON) oder nicht (OFF).
3) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblenete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
4) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

8.1.1 Einrichten/ Löschen der Festplatte

1) Im Hauptmenü (Abb. 10) das Untermenü DEVICES/ DEVICE MANAGEMENT(Abb. 22) aufrufen.

DEVICE MANAGEMENT HDD ALARM PTZ MOBILE MOTION EXIT

⑳ Untermenü Geräteverwaltung

2) Das Untermenü HDD/ HDD MANAGEMENT (Abb. 23) aufrufen.

HDD MANAGEMENT HDD STATUS 0K TOTAL SPACE 250G FREE SPACE 246G USEABLE REC.TIME 259Hour OVERWRITE ENABLE HDD FORMAT USB FORMAT DEFAULT APPLY EXIT

②3 Untermenü Festplatteneinstellungen

In der Zeile HDD STATUS wird der Zustand der Festplatte angezeigt.

OK: Die Festplatte ist aufnahmebereit.

No Disk Found: Es ist keine Festplatte installiert.

Not Formatted: Die Festplatte ist noch nicht oder falsch formatiert. (Der Rekorder verwendet ein eigenes Format, das nicht mit den bei Computern üblichen Formaten kompatibel ist.)

In der Zeile TOTAL SPACE wird die gesamte Festplattenkapazität, in der Zeile FREE SPACE der noch freie Speicherplatz angezeigt.

In der Zeile USEABLE REC. TIME steht die verfügbare Aufnahmezeit, abhängig vom freien Speicherplatz und der im Untermenü RECORD/RECORD SETUP (Kap. 8.1, Abb. 21) eingestellten Aufnahmequalität und Bildauflösung.

3) Ist die Festplatte noch nicht für die Benutzung in diesem Rekorder formatiert oder sollen alle bisher auf der Festplatte gespeicherten Aufnahmen gelöscht werden (es ist nicht möglich, einzelne Aufnahmen von der Festplatte zu löschen), die Schaltfläche HDD FORMAT betätigen.

Zum Start der Formatierung die Sicherheitsabfrage, die darauf hinweist, dass beim Formatieren alle Daten auf der Festplatte gelöscht werden, mit OK bestätigen. Mit CANCEL lässt sich der Vorgang abbrechen.

Nach erfolgreicher Formatierung die Meldung „Formatted successfully!“ mit OK bestätigen.

Der Rekorder wird nun automatisch neu ge - startet. Anschließend wieder dieses Untermenü HDD/ HDD MANAGEMENT (Abb. 23) aufrufen.

4) In der Zeile OVERWRITE wählen, ob bei voller Festplatte die ältesten Aufnahmen automatisch wieder überschrieben werden sollen (ENABLE) oder nicht (DISABLE).
5) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
6) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die ein geblendete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
7) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

8.2 Aufnahmesteuerung

Sind Kamerakanäle grundsätzlich für die Aufnahme ausgewählt (Kap. 8.1), gibt es verschiedene Arten, eine Aufnahme zu starten.

8.2.1 Ständige Aufnahme

Sollen die gewünschten Kamerakanäle ständig aufgenommen werden, im Untermenü RECORD/ RECORD SETUP (Kap. 8.1, Abb. 21) in der Zeile REC. MODE die Option ALWAYS wählen und die Einstellung mit APPLY bestätigen. Alle Kanäle, für die in der Zeile CHANNEL der Eintrag ON festgelegt ist, werden dann aufgenommen, sobald der Rekorder eingeschaltet wird und Kamerasignale anliegen.

8.2.2 Manuell gestartete Aufnahme

Eine Aufnahme kann auch manuell gestartet werden. Dazu die Taste REC ● (15) am Rekorder oder ● (31) auf der Fernbedienung drücken oder in der Menüliste (Einblendung über die rechte Maustaste, Kap. 6.1, Abb. 8) den Punkt START RECORD aufrufen.

Alle in der Zeile CHANNEL im Untermenü RECORD/RECORD SETUP (Kap. 8.1, Abb. 21) auf ON stehenden Kanäle werden dann aufgenommen.

Zum Beenden der Aufnahme die Taste STOP ■ (14) am Rekorder oder ■ (31) auf der Fernbedienung drücken oder in der Menüliste (Einblendung über die rechte Maustaste) den Punkt STOP RECORD aufrufen.

8.2.3 Zeitgesteuerte Aufnahme

Die Aufnahme kann auch automatisch über einen für jeden Kamerakanal individuell festgelegten Zeitplan gesteuert werden.

1) Im Untermenü RECORD/RECORD SETUP (Kap.8.1, Abb. 21) in der Zeile REC. MODE die Option TIME SCHEDULE RECORD wählen und die Schaltfläche SCHEDULE betätigen.
Das Untermenü für den Aufnahmezeitplan SCHEDULE (Abb. 24) wird nun angezeigt. Es enthält einen Wochenplan mit den Wochentagen Sonntag bis Sonnabend in der Vertikalen und den Stunden des Tages in der Horizontalen.

⑳ Untermenü Aufnahmezeitplan

2) Neben CHANNEL im Listenfeld den Kamerakanal wählen, für den ein Aufnahmezeitplan festgelegt werden soll. Ist für alle aufzunehmenden Kanäle der gleiche Plan vorgesehen, die Option ALL wählen.
3) Um die Aufnahmeart für jede Stunde einzutragen, in der Zeile unter dem Plan einen entsprechenden Haken für die Aufnahmeart setzen und dann die Zeiträume markieren:
Bei ALARM einen Haken setzen und dann alle Felder für die Stunden anklicken, in denen nur bei Alarmauslösung eine Aufnahme gestartet werden soll (mehr zur Alarmauslösung im folgenden Abschnitt). Die Felder sind dann rot gefüllt.
Bei GENERAL einen Haken setzen und dann alle Felder für die Stunden anklicken, in denen immer aufgenommen werden soll. Die Felder sind dann grün gefüllt.
Bei NO RECORD einen Haken setzen und dann alle Felder für die Stunden anklicken, in denen

nicht aufgenommen werden soll. Die Felder sind schwarz gefüllt.

Für die Bedienung ohne Maus zunächst mit den Tasten und (8), ▼10) und (13)

am Rekorder oder,▲,◀(29) auf der Fernbedienung ein Feld auswählen und dann mit der Taste SEL/ EDIT (9) oder SEL (33) bestätigen.

4) Zur Vereinfachung der Eingabe gibt es zusätzlich eine Kopierfunktion, mit der es möglich ist, die für einen Wochentag vorgenommenen Einstellungen in die Zeilen der anderen Wochentage zu kopieren:
In dem Listenfeld neben FROM die fertig eingestellte Zeile des entsprechenden Wochentags einstellen. Dann rechts neben TO das Kopierziel (den Wochentag oder ALL für alle Wochentage) wählen. Anschließend die Schaltfläche COPY betätigen.
5) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
6) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblendete Meldung „Saved successfully!“ (erfolgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
7) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

8.2.4 Alarmgesteuerte Aufnahme

Eine Aufnahme kann auch über eine im Kamerabild erkannte Bewegung ausgelöst werden oder über einen externen Melder, der an dem entsprechenden Alarmeingang SENSOR (24) des jeweiligen Kamera kanals angeschlossen ist. Die Einstellungen für die Alarmerkennung und die Alarmauswertung sind in Kapitel 10 beschrieben.

Voraussetzung für die Auslösung einer alarmgesteuerten Aufnahme ist die generelle Zulassung des Kamerakanals für die Aufnahme (Kap. 8.1), das Vorhandensein eines Videosignals sowie die Wahl einer zeitgesteuerten Aufnahme (Kap. 8.2.3) mit der Vorgabe „Alarmaufnahme“ zum Zeitpunkt der Alarmauslösung.

8.2.5 Einblendungen während der Aufnahme

Zusätzlich zum Blinken der LED HDD (4) wird über die folgenden Symbole im jeweiligen Kamerabild der Aufnahmestatus gezeigt:

R zeitgesteuerte, ständige oder manuell gestartete Aufnahme
ü über einen Alarmeingang ausgelöste Aufnahme
Über den internen Bewegungsdetektor ausgelöste Aufnahme
H Aufnahme kann nicht gestartet werden, da die Festplatte fehlt, nicht formatiert oder voll ist (bei ausgeschaltetem Überschreibmodus, Kap.8.1.1, Schritt 4 OVERWRITE = DISABLE)

8.2.6 Speicherung nach Aufnahmetyp

Die Speicherung der Videodaten erfolgt je nach Auslösung der Aufnahme als „Alarmaufnahme“ oder „Normalaufnahme“. Bei der Wiedergabe lassen sich die Dateien dann nach ihrem Typ auswählen.

Wird während einer ständigen oder zeitgesteuerten Aufnahme ein Alarm über einen Alarmeingang oder den internen Bewegungsdetektor ausgelöst, legt der Rekorder auf der Festplatte eine neue Datei vom Typ „Alarmaufnahme“ an. Nach verstrichener Alarmaufnahmezeit (Kap. 10.1, DURATION) wird die Aufnahme mit einer neuen Datei vom Typ „Normalaufnahme“ fortgesetzt.

Bei einer manuell gestarteten Aufnahme wird dagegen durchgehend eine Datei vom Typ „Normalaufnahme“ gespeichert, auch wenn zwischenzeitlich ein Alarm ausgelöst und das Symbol 📁 der eM-geblendet wird (Kap. 8.2.5).

9 Wiedergabe

Zur Wiedergabe einer Aufzeichnung:

1) Das Untermenü SEARCH/VIDEO SEARCH (Abb. 25) entweder über das Hauptmenü (Abb. 10), die Menüliste (Kap. 6.1, Abb. 8) oder, bei ausgeblendetem Menü, über die Taste PLAY ▶ (12) oder ▶ (31) aufrufen.

Der DMR-188 hat zusätzlich noch die Taste SEARCH Ⓞ (5) zum direkten Aufruf dieses Untermenüs.

VIDEO SEARCH VIDEO FILE 2009-08-07 SEARCH 14:12 PLAYBACK VIDEO STATE AUG. 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 7th 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 FILE LIST EXIT

⑲ Untermenü Aufzeichnungssuche

2) Ist der genaue Zeitpunkt einer Aufzeichnung bekannt, das Datum und die Uhrzeit in die entsprechenden Eingabefelder in der obersten Zeile eingeben (detaillierte Beschreibung einer Eingabe Kap. 6.2.3). Anschließend die Schaltfläche PLAYBACK betätigen.

Wird daraufhin die Wiedergabe gestartet, bei Schritt 5) weiterlesen.

Hinweis: Wird ein Zeitpunkt eingegeben, der kurz vor dem Ende einer Aufzeichnung liegt, so kann diese nicht mit dieser Auswahlmethode wiedergegeben werden. Um diese Aufzeichnung zu zeigen, einen früheren Zeitpunkt eingeben oder die in Schritt 7) beschriebene direkte Dateiauswahl für die Wiedergabe nutzen.

3) Ist nur der ungefähre Zeitraum bekannt, in der eine Aufnahme entstand, das gewünschte Datum oder ein beliebiges Datum innerhalb des gewünschten Monats eingeben und die Schaltfläche SEARCH betätigen.

In der Übersicht wird nun der gewählte Monat dargestellt und darunter die 24 Stunden des gewählten Tages. In den farbig markierten Zeiträumen wurden Aufnahmen gespeichert. Dabei stehen grüne Markierungen für „Normalaufnahmen“, die durch eine ständige Aufnahme oder einen zeitgesteuerten oder manuellen Aufnahmestart entstanden sind. Rote Markierungen stehen dagegen für Aufnahmen, die durch einen Alarm (über einen Alarmeingang oder den internen Bewegungsdetektor) ausgelöst wurden.

Um die Übersicht eines anderen Tages zu zeigen, diesen in der Monatsübersicht anklicken oder mit den Tasten und (8), (10) und

▶▶ (13) am Rekorder oder ▲, ◀, (29) auf der Fernbedienung auswählen und mit der Taste SEL/ EDIT (9) oder SEL (33) bestätigen.

4) Zur Wiedergabe der Aufzeichnungen in der Tagesübersicht auf den gewünschten Zeitraum klicken (die Übersicht ist in Halbstundenabschnitte unterteilt) oder mit den Tasten ▲ und ▼(8), (16) und (15) am Rekorder oder , ▲◀, ▶▼(29) auf der Fernbedienung auswählen und mit der Taste SEL/EDIT (9) oder SEL (33) bestätigen.

Hinweis: Ist innerhalb eines Halbstundenabschnitts eine weitere Aufzeichnung vorhanden, so kann diese nicht mit dieser Auswahlmethode wiedergegeben werden. Um diese Aufzeichnung zu zeigen, die in Schritt 7) beschriebene direkte Dateiauswahl für die Wiedergabe nutzen.

5) Die Wiedergabe beginnt immer mit einem geteilten Bildschirm. Wie bei der Live-Überwachung kann aber mit einem Doppelklick der linken Maustaste oder mit den entsprechenden Tasten zwischen den verschiedenen Ansichten umgeschaltet werden (Kap. 7).

OQ OQ PLAY OQH CM MUTE□ —— 40 X

⑳ Wiedergabesteuerung

6) Bewegt man den Mauszeiger an den unteren Bildschirmrand, wird eine Symbolleiste zur Steuerung der Wiedergabe eingeblendet (Abb. 26). Die Symbole können mit der Maus bedient werden:

PAUSE, FRAME – zur Unterbrechung der Wiedergabe und zum Weiterchreiten in Einzelbildern
PLAY – zum Fortsetzen der Wiedergabe
SLOW1/2, SLOW1/4, SLOW1/8 – zur Wiedergabe in Zeitlupe mit ½, ¼ oder ½ der Normalgeschwindigkeit

2X, >>4X, >>8X – zur Wiedergabe mit doppelter, vierfacher oder achtfacher Geschwindigkeit
<<2X, <<4X, <<8X – zur Rückwärtswiedergabe mit doppelter, vierfacher oder achtfacher Geschwindigkeit

MUTEO Hat das Kästchen keinen Haken, kann mit —— 40 die Lautstärke für die Tonwiedergabe eingestellt werden. Zur Stummschaltung das Kästchen anklicken.

× zum Abbruch der Wiedergabe

Alternativ kann die Wiedergabe auch über die Tasten am Gerät oder auf der Fernbedienung gesteuert werden:

PAUSE Ⅲ (11) oder Ⅲ (31) = PAUSE, FRAME

PLAY ▶ (12) oder ▶ (31) = PLAY

FWD ▶▶(13) oder ▶▶(31) = >>2X, >>4X, >>8X

REW ◀◀(10) oder ◀◀(31) = <<2X, <<4X, <<8X

STOP ■ (14) oder ■31) = Abbruch der Wiedergabe

Nur DMR-188: Mit der Taste MUTE (5) kann die Tonwiedergabe stummgeschaltet werden.

Nach dem Abbruch oder Ende einer Wiedergabe wird wieder das Untermenü SEARCH/VIDEO SEARCH (Abb. 25) angezeigt.

7) Zur gezielten Auswahl einer Videoaufzeichnung in Form einer einzelnen Videodatei die Schaltfläche FILE LIST betätigen. Daraufhin wird die Dateiliste des gewählten Tages (Beispiel: Abb. 27) angezeigt.

FILE LIST SWITCH CHN ALL TYPE ALL FIRST CH TIME SIZE TYPE BAK PREV 1 12:08:19-12:08:25 0.3M Normal 1 12:17:15-12:17:29 0.8M Normal 1 14:02:03-14:26:46 80.8M Normal 1 15:59:30-16:01:47 7.4M Alarm ✓ 1 16:03:47-16:06:13 7.9M Alarm 1 16:05:19-16:06:32 4.2M Alarm INVERSE BACKUP EXIT

⑳ Untermenü Videodateiliste

Zu jeder Datei ist der Kamerakanal (CH), der Aufnahmezeitraum (TIME), die Dateigröße in Megabyte (SIZE) und der Typ der Aufnahme (TYPE) angegeben.

Über das Listenfeld hinter SWITCH CHN lässt sich einstellen, ob die Aufzeichnungen aller Kamerakanäle (ALL) oder nur die eines bestimmten Kanals (CH1, CH2, ...) aufgelistet werden sollen. Ebenso kann hinter TYPE gewählt werden, ob die Aufzeichnungen beiden Typs (ALL) oder nur die „Normalaufnahmen“ (NORMAL) oder nur die durch einen Alarm verursachten Aufnahmen

(ALARM) in der Liste aufgeführt werden sollen (Kap. 8.2.6).

Erstreckt sich die Liste über mehrere Bildschirmseiten, können diese mit den Schaltflächen auf der rechten Seite durchgeblättert werden:

FIRST erste Bildschirmseite (älteste Aufzeichnungen des gewählten Tages)

PREV. vorherige Seite

NEXT nächste Seite

LAST letzte Seite (neueste Aufzeichungen des gewählten Tages)

Für die Wiedergabe eine Videodatei in der Liste anklicken oder mit den Tasten und (8), ▼◀◀ (10) und (18) am Rekorder oder , . ▲◀◀ ▼◀ (29) auf der Fernbedienung auswählen und mit der Taste SEL/ EDIT (9) oder SEL (33) bestätigen. Die Steuerung der Wiedergabe erfolgt wie in den Schritten 5) und 6) beschrieben.

Um die Liste zu verlassen und zum Untermenü SEARCH/VIDEO SEARCH zurückzukehren, die Schaltfläche EXIT betätigen.

Hinweis: Einzelne Aufnahmen von der Festplatte zu löschen, ist nicht möglich. Es kann nur die komplette Festplatte gelöscht (formatiert) werden (Kap. 8.1.1).

9.1 Export von Videodateien

Die auf der internen Festplatte aufgenommenen Videodateien können zur Sicherung oder zum Betrachten mit einem Computer auf ein an dem USB-Anschluss (22) angeschlossenes Speichermedium (USB-Stick oder Festplatte) kopiert werden. (Nach dem Anschluss können einige Sekunden vergehen, bis das Speichermedium erkannt wird.)

1) Wie im Kapitel 9 beschrieben, einen bestimmten Tag, an dem Videoaufzeichnungen durchgeführt wurden, auswählen und die Dateiliste (Beispiel: Abb. 27) aufrufen.

2) In der Spalte BAK neben den gewünschten Videodateien das Kästchen anklicken oder mit den Tasten und (8), (10) und (13) am Rekorder oder ▲, ▲(29) auf der Fernbedienung auswählen und mit der Taste SEL/EDIT (9) oder SEL (33) bestätigen. Es erhält dann einen Haken. Beim erneuten Anklicken wird der Haken wieder entfernt.

Erstreckt sich die Liste über mehrere Bildschirmseiten, können diese mit den Schaltflächen auf der rechten Seite durchgeblättert werden:

FIRST erste Bildschirmseite (älteste Aufzeichnungen des gewählten Tages)

PREV. vorherige Seite

NEXT nächste Seite

LAST letzte Seite (neueste Aufzeichnungen des gewählten Tages)

Zur Vereinfachung der Auswahl dienen die folgenden Schaltflächen:

ALL alle Dateien auf dieser Bildschirmseite erhalten einen Haken

INVERSE die Auswahl auf dieser Bildschirmseite wird umgekehrt, d. h. bei allen ausgewählten Dateien wird der Haken entfernt, alle anderen erhalten einen Haken

Beim Umblättern der Bildschirmseiten bleibt die Auswahl erhalten.

3) Sind alle gewünschten Dateien ausgewählt, die Schaltfläche BACKUP betätigen.

Erscheint die Meldung „No file selected!“, wurde keine Datei ausgewählt.

Erscheint die Meldung „No USB device found!“, ist kein Speichermedium an der USB-Buchse angeschlossen oder das angeschlossene Medium nicht oder falsch formatiert (Kap. 9.1.1).

Während des Kopierens wird die Gesamtzahl der zu kopierenden Dateien und der Fortschritt des Vorgangs angezeigt. Nach erfolgreichem Kopiervorgang erscheint die Meldung „Backup Successfully!“.

Alle Meldungen durch Klicken auf 0K oder mit der Taste SEL/EDIT (9) oder SEL (33) bestätigen.

Der Rekorder legt auf dem Speichermedium ein Verzeichnis „RecordFile“ an und speichert darin die Dateien im *.264-Format (H.264-komprimiert). Aus den Dateinamen sind Kanalnummer, Datum und Zeitraum der Aufnahme ersichtlich. Mit den mitgelieferten Computer-Programmen ist die Wiedergabe auf einem Computer und eine Konvertierung in das AVI-Format möglich.

9.1.1 Formatieren des USB-Speichermediums

Ein USB-Stick oder eine Festplatte am USB-Anschluss kann zum Löschen aller darauf befindlichen Daten vom Rekorder formatiert werden. Das hier verwendete FAT-Format ist mit den meisten Computern kompatibel.

1) Im Hauptmenü (Abb. 10) das Untermenü DEVICES/DEVICE MANAGEMENT (Abb. 22) aufrufen.
2) Das Untermenü HDD/HDD MANAGEMENT (Abb. 23, Kap. 8.1.1) aufrufen.
3) Die Schaltfläche USB FORMAT betätigen. Zum Start der Formatierung die Sicherheitsabfrage, die darauf hinweist, dass beim Formatieren alle Daten auf dem Speichermedium gelöscht werden, mit OK bestätigen. Mit CANCEL lässt sich der Vorgang abbrechen.
4) Nach erfolgreicher Formatierung die Meldung „Formatted successfully!“ mit OK bestätigen.

9.2 Wiedergabe von Aufzeichnungen mit dem Programm PLAYBACK

Exportierte Videodateien können mithilfe des mitgelieferten Programms PLAYBACK auch auf einem Computer wiedergegeben werden, der nicht mit dem Rekorder verbunden ist. Dazu das USB-Speichermedium (USB-Stick oder Festplatte), auf dem die Dateien gespeichert sind, an den Computer anschließen. Ebenso können Videodateien, die per Fernzugriff auf einem Computer gespeichert wurden (Kap. 14.2) mit dem Programm PLAYBACK wiedergegeben werden.

Zur Installation das Programm „PlaybackSetup[...].exe“ starten und den Anweisungen auf dem Bildschirm folgen. Nach der Installation die Programmdatei „Playback.exe“ starten.

9.2.1 Videodateien öffnen

9.2.1.1 Eine einzelne Videodatei öffnen

Um eine bestimmte H.264-Videodatei (Dateiendung .264) zu öffnen, auf diese doppelklicken oder zuerst das Programm PLAYBACK starten und dann die Datei über den Menüpunkt „File ▶ Open Local File“ öffnen. Dabei darauf achten, dass im Fenster „Öffnen“ im Listenfeld „Dateityp“ die Option „264 Files (.264)“ gewählt ist. Das Programm startet mit der in der Abb. 28 gezeigten Ansicht und beginnt mit der Wiedergabe der Datei.

⑳ Startbildschirm des Programms PLAYBACK

9.2.1.2 Mehrere Dateien gleichzeitig öffnen oder eine Videodatei suchen

Soll eine Videodatei für einen bestimmten Aufnahmezeitpunkt gesucht werden, kann ein ganzes Verzeichnis mit allen Unterverzeichnissen oder ein komplettes Laufwerk geöffnet und nach Videoaufzeichnungen durchsucht werden.

1) Für das Durchsuchen eines Verzeichnisses den Menüpunkt „File ▶ Open Local Dir“ aufrufen, für ein komplettes Laufwerk den Menüpunkt „File ▶ Open Local Disk“.
2) In der gezeigten Verzeichnisstruktur das zu durchsuchende Verzeichnis oder Laufwerk bestimmen. Der Computer durchsucht nun die entsprechenden Speicherorte und zeigt währenddessen „Browsering file, ...“.
3) Ist die Bedienleiste für die Wiedergabe (Abb. 32) noch nicht sichtbar, diese über die Schaltfläche einblenden.
4) Rechts über der Bedienleiste befindet sich eine Schaltfläche mit dem Datum der ersten gefundenen Aufzeichnung. Sollen Aufzeichnungen eines anderen Datums wiedergegeben werden, auf diese Schaltfläche klicken. Es öffnet sich ein Fenster mit einem Kalender (Abb. 29), in dem ein anderes Datum gewählt werden kann. Die Tage, für die Videoaufzeichnungen vorhanden sind, erscheinen hervorgehoben.

Auf den gewünschten Tag klicken und mit „OK“ bestätigen (Cancel = Abbrechen).

Select Day October 2009 Sun. Mon. Tue. Wed. Thu. Fri. Sat. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 OK Cancel

⑲„Select Day“

5) Das gewählte Datum erscheint jetzt auf der Schaltfläche über der Bedienleiste. Darunter gibt es für jede Stunde des Tages eine Schaltfläche. Die Stunden, für die Videoaufzeichnungen vorhanden sind, erscheinen hervorgehoben. Zur Auswahl einer Aufzeichnung auf eine dieser Schaltflächen klicken.
6) In der Minutenskala unterhalb der Stunden-Schaltflächen ist durch eine farbige Linie der Zeitraum verfügbarer Aufnahmen markiert. Mit der Maus kann ein bestimmter Zeitpunkt auf der Linie angewählt werden.

Sind Videodateien verschiedener Kamera- kanäle vorhanden, die zur selben Zeit aufgenommen wurden, können diese gleichzeitig in einem geteilten Fenster wiedergegeben werden.

9.2.1.3 Mehrere unabhängige Abspieler öffnen

Um Videoaufzeichnungen vergleichen zu können, die nicht zum selben Zeitpunkt entstanden sind, ist es möglich, bis zu vier unabhängige Abspieler auf einem Bildschirm zu öffnen. Die Abspieler können auch auf unterschiedliche Speicherorte der Videodateien zugreifen.

1) Den Menüpunkt „File ▶ Open Multiple Disk“ aufrufen. Es öffnet sich das Fenster „Open Multiple Disk“ (Abb. 30).

Open Multiple Disk Disk 1: Disk 2: Disk 3: Disk 4: OK Cancel

③0 „Open Multiple Disk“

2) Für jeden benötigten Abspieler „Disk 1“ bis „Disk 4“ auf die Schaltfläche „...“ klicken und in der gezeigten Verzeichnisstruktur das Verzeichnis oder Laufwerk festlegen, in dem sich die abzuspielenden Videodateien befinden.

3) Das Fenster „Open Multiple Disk“ mit „OK“ verlassen. Der Computer durchsucht nun die entsprechenden Speicherorte und zeigt währenddessen „Browsering file, ...“.

Wie im Kapitel 9.2.1.2 beschrieben, können jetzt für jeden Abspieler separat Aufzeichnungen eines bestimmten Aufnahmezeitpunktes gewählt werden. Auch die Steuerung der Wiedergabe erfolgt für jeden Abspieler über eine eigene Bedienleiste (Kap. 9.2.2). Mit der Maus können die Fenster der Abspieler in Größe und Anordnung verändert werden (z. B. Abb. 31) oder die Fenster nicht benötigter Abspieler geschlossen werden. Über den Menüpunkt „View Default Multiple Videobar View“ kann die Anordnung auf eine Grundeinstellung zurückgesetzt werden.

③1Beispielansicht „Multiple Disk“

9.2.2 Videoaufzeichnungen abspielen

Die Steuerung der Wiedergabe ist über das Menü „Play“ oder über die Bedienleiste (Abb. 32) möglich. Ist die Bedienleiste nicht sichtbar, kann sie über die Schaltfläche eingeblendet werden. Zum Wiederausblenden auf die Schaltfläche klicken.

③2 Bedienleiste für die Wiedergabe

Die Wiedergabefunktionen:

Wiedergabe vorwärts Menü: „Play ♦Play“
Wiedergabe rückwärts
■ Wiedergabe unterbrechen Menü: „Play ▶Pause“
■ Wiedergabe beenden Menü: „Play ▶Stop“
« ein Einzelbild zurück Menü: „Play ➕Backward Frame“
ein Einzelbild vor Menü: „Play ►Forward Frame“
Wiedergabegeschwindigkeit verringern Menü: „Play ▶Decrease Rate“
Wiedergabegeschwindigkeit normal

Wiedergabegeschwindigkeit erhöhen Menü: „Play ♦ Increase Rate“
▶ eine Stunde vorspringen Menü: „Play ➕Next Hour“
Anzahl der gezeigten Kanäle verringern
alle Kanäle werden gleichzeitig gezeigt Menü: „Play All Video“
Anzahl der gezeigten Kanäle erhöhen J Einstellung der Lautstärke für Video - dateien mit Audiosignalen
/ Stummschaltung durch Klicken auf das Lautsprechersymbol oder über den Menüpunkt „Play ♦Mute“

Links unten wird der Aufnahmezeitpunkt der gerade wiedergegebenen Aufzeichnung angezeigt. Rechts davon ist die aktuelle Wiedergabegeschwindigkeit zu lesen:

X1 = normale Geschwindigkeit

X2 - X16 = 2- bis 16-fache Geschwindigkeit

X1/2-X1/16= 1/2-1/16 Normalgeschwindigkeit

Wie beim Rekorder lässt sich auch hier durch Doppelklicken auf ein Bild zwischen der Vollbildansicht eines einzelnen Kamerakanals und der gleichzeitigen Ansicht mehrerer Kanäle umschalten.

9.2.3 Videodateien bearbeiten

9.2.3.1 Momentaufnahmen speichern

Bei der Wiedergabe einer Aufzeichnung kann eine Momentaufnahme als Bilddatei im Windows-Bitmap-Format (*.BMP) gespeichert werden.

1) Bei gleichzeitiger Wiedergabe mehrerer Kanäle das zu speichernde Bild mit der Maus auswählen. Das ausgewählte Bild ist farbig umrandet.
2) In der Bedienleiste auf das Symbol Capture Bitmap" klicken oder den Menüpunkt „Play Capture Picture“ aufrufen.
3) In dem nun erscheinenden Fenster den Datei- namen und den Speicherort für die Bilddatei be- stimmen und die Eingabe mit „OK“ bestätigen.

Mit der Clip-Funktion ist es möglich, eine beliebige Passage innerhalb aller geöffneten Videodateien auszuwählen und diese als neue Dateien zu speichern.

1) Die Aufzeichnung abspielen, um den Beginn der Passage zu finden oder mit der Maus die entsprechende Stelle auf der Zeitskala wählen.
2) Am Beginn der zu extrahierenden Passage auf die Schaltfläche ST „Start Operation“ klicken. Ein kleiner senkrechter Strich markiert diesen Zeitpunkt auf der Skala.
3) Ist die Wiedergabe am Ende der gewünschten Passage angelangt, auf die Schalffläche „Clip File“ klicken. Das Fenster „Time Range“ (Abb. 33) wird daraufhin eingeblendet. Es zeigt den Zeitpunkt des Beginns „From:“ und des Endes „To:“ der gewählten Passage an.

Durch Änderung der Werte in den Feldern für Jahr (Year), Monat (Month), Tag (Day), Stunde (Hour), Minute (Minute) und Sekunde (Second) können die beiden Zeitpunkte noch korrigiert werden.

Time Range From 2008 Year 10 Month 8 Day 15 Hour 30 Minute 1 Second To 2008 Year 10 Month 6 Day 15 Hour 30 Minute 32 Second OK Cancel

③3 "Time Range"

4) Sind die Angaben korrekt, auf die Schaltfläche „OK“ klicken (Cancel = Abbrechen). In der nun gezeigten Verzeichnisstruktur den Speicherort für die neuen Videodateien vorgeben. Das Programm legt dort einen neuen Ordner „Clip_Data“ an und speichert darin die neuen Dateien für alle Kanäle, die nicht grundsätzlich für die Anzeige deaktiviert wurden (Kap. 9.2.4.1, „Play The Video“).

9.2.3.3 Videodatei im AVI-Format speichern

Die vom Videorekorder aufgezeichneten Dateien und die Videodateien, die über die Clip-Funktion extrahiert wurden, sind nach dem H.264-Standard komprimiert. Um diese Aufzeichnungen auch mit Programmen wiederzugeben, die diesen Standard noch nicht unterstützen, können die Dateien oder beliebige Ausschnitte der Dateien im AVI-Format gespeichert werden.

1) Die Aufzeichnung abspielen, um den Beginn der Passage zu finden.
2) Am Beginn der zu speichernden Passage auf die Schaltfläche ST „Start Operation“ klicken. Ein kleiner senkrechter Strich markiert diesen Zeitpunkt auf der Skala.
3) Ist die Wiedergabe am Ende der gewünschten Passage angelangt, auf die Schaltfläche avi „Change to AVI“ klicken. Das Fenster „Time Range“ (Abb. 33) wird daraufhin eingebendet. Es zeigt den Zeitpunkt des Beginns „From:“ und des Endes „To:“ der gewählten Passage an.

Durch Änderung der Werte in den Feldern für Jahr (Year), Monat (Month), Tag (Day), Stunde

(Hour), Minute (Minute) und Sekunde (Second) können die beiden Zeitpunkte noch korrigiert werden.

4) Sind die Angaben korrekt, auf die Schaltfläche „OK“ klicken (Cancel = Abbrechen). In dem nun erscheinenden Fenster den Dateinamen und den Speicherort für die AVI-Videodatei festlegen und die Eingabe mit „OK“ bestätigen.

Sind mehrere Dateien für den gewählten Zeitraum geöffnet, wird für jeden Kamerakanal eine eigene Datei gespeichert (wenn der Kanal nicht grundsätzlich für die Anzeige deaktiviert wurde Kap. 9.2.4.1, „Play The Video“). Nach jeder Speicherung einer AVI-Videodatei erscheint erneut das Fenster zum Festlegen des Datei namens und des Speicherortes für die nächste AVI-Videodatei.

Das Speichern längerer Passagen kann einige Zeit in Anspruch nehmen.

9.2.3.4 Videodateien löschen

Mit dieser Funktion können Videodateien für einen einzugebenden Zeitraum gelöscht werden.

1) Die Aufzeichnung abspielen, um den Beginn des zu löschenden Abschnitts zu finden oder mit der Maus die entsprechende Stelle auf der Zeitskala wählen.
2) Am Beginn des zu löschenden Bereichs auf die Schaltfläche ST „Start Operation“ klicken. Ein kleiner senkrechter Strich markiert diesen Zeitpunkt auf der Skala.
3) Ist die Wiedergabe am Ende der gewünschten Passage angelangt oder der Zeitpunkt mit der Maus auf der Zeitskala bestimmt worden, auf die Schaltfläche ☒„Delete File“ klicken. Das Fenster „Time Range“ (Abb. 33) wird daraufhin einge- blendet. Es zeigt den Zeitpunkt des Beginns „From:“ und des Endes „To:“ des gewählten Zeitraums an.

Durch Änderung der Werte in den Feldern für Jahr (Year), Monat (Month), Tag (Day), Stunde (Hour), Minute (Minute) und Sekunde (Second) können die beiden Zeitpunkte noch korrigiert werden.

4) Sind die Angaben korrekt, auf die Schaltfläche „OK“ klicken (Cancel = Abbrechen). Alle Dateien, deren Aufnahmezeitraum vollständig in dem eingegebenen Zeitrahmen liegt, werden gelöscht.

Hinweise:

• Es ist mit dieser Funktion nicht möglich, bestimmte Abschnitte innerhalb einer Videodatei zu löschen.
• Die Funktion betrifft nicht nur die Datei des ausgewählten Kanals, sondern es werden alle geöffneten Dateien in diesem Zeitraum gelöscht (wenn deren Kanal nicht grundsätzlich für die Anzeige deaktiviert wurde Kap. 9.2.4.1, „Play The Video“).

9.2.4 Einstellungen ändern

Über das Menü „Setting“ können die Einstellungen zur Auswahl der Kamerakanäle, der Tonwiedergabe und zur Fensteraufteilung geändert werden.

9.2.4.1 Kamerakanäle auswählen

1) Den Menüpunkt „Setting ♦ Video Play Setting ♦ Normal Video Bar“ aufrufen. Es öffnet sich das Fenster „Play The Video Setting“ (Abb. 34).

Play The Video Setting Video Play Setting Video Play Setting Channel Channel ✓ Play The Video OK Abrechen Überrechen

③4 "Video Play Setting"

2) Im Listenfeld „Channel“ nacheinander die verwendeten Kamerakanäle auswählen und bei „Play The Video“ zu jedem Kanal den Haken setzen, wenn die Aufzeichnungen des Kanals wiedergegeben werden sollen. Ist die Anzeige des Kanals unerwünscht, den Haken entfernen.

3) Die Änderung durch Klicken auf „OK“ übernehmen. Damit sich die Änderungen auf die Anzeige auswirken, muss eine laufende Wiedergabe zunächst mit beendet werden.

Kommen gleichzeitig mehrere unabhängige Abspieler zum Einsatz (Kap. 9.2.1.3), können die Einstellungen über die Menüpunkte „Setting ◆Video Play Setting ◆ First/Second/Third/Fourth Video Bar Of Multiple Disk“ auf die gleiche Weise für alle Abspieler separat vorgenommen werden.

9.2.4.2 Audiowiedergabe auswählen

Damit auch das Audiosignal zu einer Videoaufzeichnung abgespielt wird:

1) Den Menüpunkt „Setting Audio Channel Setting Normal Video Bar“ aufrufen. Es öffnet sich das Fenster „Audio Channel Setting“ (Abb. 35).

2) Im Listenfeld „Channel“ nacheinander die verwendeten Kamerakanäle auswählen und bei „The channel has sound data“ zu jedem Kanal den Haken setzen, wenn seine Aufzeichnungen Audio-signale enthalten. Den Haken entfernen, wenn für den Kanal keine Audioaufzeichnungen vorhanden sind oder diese nie gehört werden sollen.
3) Die Änderung durch Klicken auf „OK“ übernehmen. Damit sich die Änderungen auf die Tonwiedergabe auswirken, muss eine laufende Wiedergabe zunächst mit Beendet werden.

Kommen gleichzeitig mehrere unabhängige Abspieler zum Einsatz (Kap. 9.2.1.3), können die Einstellungen über die Menüpunkte „Setting Audio Channel Setting First/Second/Third/Fourth Video Bar Of Multiple Disk“ auf die gleiche Weise für alle Abspieler separat vorgenommen werden.

9.2.4.3 Fensteraufteilungen festlegen

Bei der gleichzeitigen Wiedergabe mehrerer Kamerakanäle kann mit den Schaltflächen (end in) der Bedienleiste (Abb. 32) zwischen Ansichten mit einer unterschiedlichen Anzahl von Anzeigefeldern gewählt werden. Welcher Kanal in den einzelnen Ansichten in welchem Anzeigefeld wiedergegeben wird, lässt sich folgendermaßen festlegen:

1) Den Menüpunkt „Setting ♦Video Channel Split Setting“ aufrufen. Es öffnet sich das Fenster „Video Channel Split Setting“ (Abb. 36, Beispiel mit 5 Anzeigefeldern).

Channel Split Setting Channel1 Channel2 Channel3 Channel4 Channel5 Channel6 Channel7 Channel8 Channel9 Channel10 Channel11 Channel12 Channel13 Channel14 Channel15 Channel16 Channel17 Channel18 Channel19 Channel20 Channel21 Channel22 Channel23 Channel24 Channel25 Channel26 Channel27 Channel28 Channel29 Channel30 Channel31 Channel32 Channel33 Channel34 Channel35 Channel36 Channel37 Channel38 Channel39 Channel40 Channel41 Channel42 Channel43 Channel44 Channel45 Channel46 Channel47 Channel48 Channel49 Channel50 Channel51 Channel52 Channel53 Channel54 Channel55 Channel56 Channel57 Channel58 Channel59 Channel60 Channel61 Channel62 Channel63 Channel64 Channel65 Channel66 Channel67 Channel68 Channel69 Channel70 Channel71 Channel72 OK Save/Cancel Cancel

③6„Video Channel Split Setting – 5 Channels“

2) Über die Register im oberen Bereich aus den Ansichten mit 1 – 16 Anzeigefeldern (1 Channels) diejenige wählen, deren Darstellung geändert werden soll.
3) Für jedes Anzeigefeld dieser Ansicht in das Eingabefeld eingeben oder aus der Liste auswählen, welcher Kamerakanal dort angezeigt werden soll. Eine Fehlermeldung wird angezeigt, wenn versehentlich derselbe Kanal für mehrere Felder einer Ansicht gewählt wurde.
4) Sind alle gewünschten Ansichten dem eigenen Bedarf angepasst, die Änderungen durch Klicken auf „OK“ übernehmen.

10 Alarmfunktionen

Ein Alarm kann über den internen Bewegungsdetektor, einen Alarmeingang für externe Sensoren (z. B. Lichtschranke oder Bewegungsmelder), den Ausfall eines Videosignals oder bei einer vollen oder fehlenden Festplatte ausgelöst werden. Abhängig von der Konfiguration des Rekorders gibt es verschiedene Reaktionen auf einen Alarm, z. B. Start einer Aufnahme, Aktivieren des Alarmausgangs, Ausgabe eines Warntons, Einblendung eines Hinweises auf dem Bildschirm, Versenden einer E-Mail mit einem Foto des auslösenden Objekts.

10.1 Alarmkonfiguration

1) Im Hauptmenü (Abb. 10) das Untermenü DEVICES/ DEVICE MANAGEMENT(Abb. 22) aufrufen.
2) Das Untermenü ALARM/ALARM SETUP (Abb. 37) aufrufen.

ALARM SETUP I/O CHANNEL CH1 CH2 CH3 CH4 I/O STATUS NO NO NO NO HDD LOSS ON HDD SPACE ON VIDEO LOSS ON ALARM MANAGE OUTPUT 10S BUZZER OFF DURATION 1MIN EMAIL SETUP DEFAULT APPLY EXIT

③7 Untermenü Alarmeinstellungen

3) In der Zeile I/O STATUS für jeden Alarmeingang im Listenfeld wählen, ob er ausgewertet werden soll und welchen Kontakttyp der angeschlossene Melder hat:

OFF der Eingang wird ignoriert NO Kontaktart Schließer (normally open) NC Kontaktart Öffner (normally closed)

Hinweis: Damit ein Alarm über einen Alarmeingang ausgelöst werden kann, muss der entsprechende Kamerakanal für die Aufnahme zugelassen sein! (Untermenü RECORD/RECORD SETUP, Zeile CHANNEL = ON, Kap. 8.1)

Nur beim DMR-188: Für die Einstellung der Kamerakanäle 5 – 8 die Schaltfläche NEXT betätigen. Anschließend für die Rückkehr zur vorherigen Menüseite die Schaltfläche PREV. betätigen.

4) Im Listenfeld neben HDD LOSS wählen, ob ein Alarm bei fehlender Festplatte ausgelöst werden soll (ON) oder nicht (OFF).
5) Im Listenfeld neben HDD SPACE wählen, ob ein Alarm bei voller Festplatte ausgelöst werden soll (ON) oder nicht (OFF).

6) Im Listenfeld neben VIDEO LOSS wählen, ob ein Alarm bei Ausfall eines Videosignals ausgelöst werden soll (ON) oder nicht (OFF).
Hinweis: Damit ein Alarm bei Ausfall eines Videosignals ausgelöst werden kann, muss der entsprechende Kamerakanal für die Aufnahme zugelassen sein! (Untermenü RECORD/RECORD SETUP, Zeile CHANNEL = ON, Kap. 8.1)
7) Unter dem Punkt ALARM MANAGE im Listenfeld neben DURATION wählen, wie lang die Video-sequenz sein soll (30S, 1MIN, 2MIN, 5MIN), die aufgezeichnet wird, nachdem ein Alarm über einen Alarmeingang oder den internen Bewegungsdetektor ausgelöst wurde.
8) Im Listenfeld neben OUTPUT wählen, wie lange das Relais am Alarmausgang ALARM (24) nach der Alarmauslösung geschlossen sein soll (10S, 20S, 40S, 60S) oder ob es nicht reagieren soll (OFF).
9) Im Listenfeld neben BUZZER wählen, wie lange bei einer Alarmauslösung ein Warnton zu hören sein soll (10S, 20S, 40S, 60S) oder ob es keinen Warnton geben soll (OFF).
10) Zum Einrichten der Benachrichtigung per E-Mail im Alarmfall und zum Aktivieren dieser Option die

Schaltfläche EMAIL SETUP betätigen (Details dazu im folgenden Abschnitt)

11) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
12) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblenete Meldung „Saved successfully!“ (erfolgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
13) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

10.2 Benachrichtigung per E-Mail

Ist der Rekorder über die Buchse LAN (23) an ein Computernetzwerk angeschlossen und dieses mit dem Internet verbunden (€ Kap. 14.1), kann im Alarmfall per E-Mail eine Benachrichtigung an eine zuvor festgelegte Adresse verschickt werden. Die E-Mail enthält dann als Dateianhang eine Bilddatei im JPG-Format, die eine Momentaufnahme aus dem Videosignal des auslösenden Kamerakanals darstellt.

Zum Einrichten der E-Mail-Benachrichtigung:

1) Nach dem Betätigen der Schaltfläche EMAIL SETUP in dem Untermenü ALARM/ALARM SETUP (Abb. 37) erscheint das Untermenü EMAIL SETUP (Abb. 38).

EMAIL SETUP EMAIL ON SSL OFF ON SMTP PORT 0046S SMTP smtp.googlemail.com SEND EMAIL [e-mail] SEND PW ********** RECV EMAIL [e-mail] DEFAULT APPLY EXIT

③8 Untermenü E-Mail-Einstellungen Beispiel: Versand über „Google Mail“

2) Im Listenfeld hinter EMAIL wählen, ob die Be- nachrichtigungsfunktion eingeschaltet sein soll (ON) oder nicht (OFF).
3) Bei eingeschalteter Benachrichtigungsfunktion die erforderlichen Parameter zum Versand der E-Mails eingeben:

SSL Verschlüsselung ein (ON) oder aus (OFF)

SMTP PORT Portnummer für den Versand

SEND EMAIL Absenderadresse

SEND PW Passwort für den Zugang am Mail-Server für das Senden

RECV EMAIL Empfängeradresse

Im Kapitel 6.2.3 ist eine Texteingabe detailliert beschrieben. Zusätzlich zu den dort aufgeführten Eingabemöglichkeiten für die Kameranamen stehen hier auch Sonderzeichen (Abb. 39) zur Verfügung.

⑲ Zeichensatzpalette Sonderzeichen

4) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
5) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblenete Meldung „Saved successfully!“ (erfolgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
6) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

10.3 Bewegungserkennung

Zum Einrichten des internen Bewegungsdetektors:

1) Im Hauptmenü (Abb. 10) das Untermenü DEVICES/ DEVICE MANAGEMENT(Abb. 22) aufrufen.
2) Das Untermenü MOTION/MOTION DETECTION (Abb. 40) aufrufen.

④0Untermenü Bewegungserkennung

3) In der Zeile STATUS für jeden Kamerakanal im Listenfeld wählen, ob eine erkannte Bewegung als Alarm ausgewertet werden soll (ÖN) oder nicht (OFF).

Hinweis: Damit ein Alarm über den Bewegungs-detektor ausgelöst werden kann, muss der entsprechende Kamerakanal für die Aufnahme zugelassen sein! (Untermenü RECORD/RECORD SETUP, Zeile CHANNEL = ON, Kap. 8.1)

4) In der Zeile SENSITIVITY im Listenfeld jeweils die Empfindlichkeit der Bewegungserkennung einstellen (1 = gering, 4 = hoch).
5) Zum Festlegen des Erfassungsbereichs (MD AREA) jeweils die Schaltfläche SETUP in der entsprechenden Spalte betätigen. Es wird nun das Kamerabild gezeigt. Dieses ist mit einem Raster aus 13 × 10 Feldern überzogen (Abb. 41). Die rot eingefärbten Felder markieren den Erfassungsbereich für die Bewegungserkennung.

④1Bewegungserkennungsraster

6) Zum Ändern eines Feldes mit dem Mauszeiger darauf klicken oder mit den Tasten und (8),

◀◀ (10) und (18) am Rekorder oder , , , ▲ ◀ ▶ ▼ (29) auf der Fernbedienung ein Feld auswählen und mit der Taste SEL/ EDIT (9) oder SEL (33) bestätigen. Zum Ändern größerer Bereiche kann der Mauszeiger auch bei heruntergedrückter Maustaste über den Bereich gezogen werden.

Zum Beenden der Bereichsfestlegung die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

7) Nur beim DMR-188: Für die Einstellung der Kamerakanäle 5 – 8 die Schaltfläche NEXT betätigen. Anschließend für die Rückkehr zur vorherigen Menüseite die Schaltfläche PREV. betätigen.
8) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
9) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblendete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
10) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

11 Kamerafernsteuerung (PTZ)

Geeignete Kameras können über einen Datenbus an den Anschlussklemmen RS-485 (24) vom Rekorder ferngesteuert werden. Je nach Ausstattung der Kamera können die Bewegungen Schwenken (Pan) und Neigen (Tilt) aber auch die Brennweite (Zoom), Blendenöffnung (Iris) und Bewegungsgeschwindigkeit gesteuert werden. Dabei ist es sogar möglich, bestimmte Kamerapositionen oder -einstellungen zu speichern und automatisch nacheinander anfahren zu lassen (CRUISE-Funktion, Kap. 11.3/11.4).

11.1 Einrichten der Steuerparameter

1) Im Hauptmenü (Abb. 10) das Untermenü DEVICES/ DEVICE MANAGEMENT(Abb. 22) aufrufen.
2) Das Untermenü PTZ/PTZ SETUP (Abb. 42) aufrufen.

④2 Untermenü Einstellungen für die Kamerasteuerung

3) Für jeden Kamerakanal können hier folgende Parameter für die Kommunikation eingegeben werden:

PROTOCOL Steuerprotokoll PELCO-D oder PELCO-P

BAUD RATE Datenübertragungsrate 1200, ..., 9600 Baud

DATA BIT Anzahl der Datenbits 5, ..., 8

STOP BIT Anzahl der Stoppbits 1, 2

PARITY Parität NONE (keine), ODD (ungerade), EVEN (gerade), MARK (immer 1), SPACE (immer 0)

CRUISE ON = Kamera für automatische Überwachungstour (CRUISE-Funktion) freigeben

0FF = Kamera für automatische Überwachungstour (CRUISE-Funktion) sperren

ADDRESS an der Kamera eingestellte Adresse zur individuellen Steuerung

Für die Änderung der Parameter den gewünschten Wert im jeweiligen Listenfeld auswählen bzw. die Adresse eingeben (detaillierte Beschreibung einer Eingabe Kap. 6.2.3)

4) Nur beim DMR-188:

Für die Einstellung der Kamerakanäle 5 – 8 die Schaltfläche NEXT betätigen. Anschließend für die Rückkehr zur vorherigen Menüseite die Schaltfläche PREV. betätigen.
5) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
6) Zum Speichern der Einstellungen die Schalt flä- che APPLY betätigen, anschließend die eingeblendete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche 0K bestätigen.
7) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

11.2 Steuerung einer Kamera

Zum Steuern einer Kamera während der Live-Überwachung:

1) Das Bild der zu steuernden Kamera in die Vollbildansicht bringen [durch Doppelklick auf das Bild in der geteilten Ansicht oder durch Drücken der entsprechenden Taste (5 oder 27), Kap. 7].
2) Die Menüliste (Abb. 8) aufrufen [die rechte Maustaste, die Taste PTZ (16), SEL/EDIT (9) oder SEL (33) drücken].
3) Den Listeneintrag PTZ aufrufen [anklicken oder mit den Tasten ▲ and ▼8 oder 29) auswählen und mit der Taste SEL/EDIT (9) oder SEL (33) bestätigen]. Das Fenster PTZ SETUP (Abb. 43) wird angezeigt.

PTZ SETUP SLOW —— 31 FAST ZOOM + FOCUS + IRIS + CRUISE SET EXIT

④3 Fenster zur Kamerasteuerung

4) Um die Kamera zu bewegen, mit dem Mauszeiger auf die Richtungspfeile klicken oder jeweils einen Pfeil mit den Tasten und (8), (10) und ▶▶ (13) am Rekorder oder ,▲,◀(29) ▶ auf der Fernbedienung auswählen und mit der Taste SEL/EDIT (9) oder SEL (33) die entsprechende Bewegung auslösen.
5) Mit dem Schieberegler SLOW ——— 31 FAST die Bewegungsgeschwindigkeit einstellen.
6) Jeweils durch Betätigen der Schaltfläche oder die Brennweite (ZOOM), die Schärfe (FOCUS) und die Blende (IRIS) der Kamera einstellen.

Hinweis: Welche der genannten Einstellungen der Kamera tatsächlich fernsteuerbar sind, hängt von der Ausstattung der verwendeten Kamera ab.

7) Zum Programmieren der CRUISE-Funktion die Schaltfläche CRUISE SET betätigen. Näheres hierzu im folgenden Abschnitt.
8) Zum Schließen des Fensters die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

11.3 CRUISE-Funktion einrichten

Mit der CRUISE-Funktion kann der Rekorder die ferngesteuerten Kameras eine Überwachungstour aus mehreren programmierten Positionen wiederholt abfahren lassen.

Zum Festlegen der Positionen:

1) Über die Schaltfläche CRUISE SET im Fenster PTZ SETUP (Abb. 43) das Fenster CRUISE SETUP (Abb. 44) aufrufen.

④4 Fenster zur Einstellung der CRUISE-Funktion

2) Im Listenfeld links oben den einzustellenden Kamerakanal wählen. Das Kamerabild wird daraufhin angezeigt.
3) Durch Betätigen der Richtungspfeile die Kamera auf das erste Überwachungsziel ausrichten.
4) In das Eingabefeld STOP TIME die Verweilzeit für diese Position eingeben (in Sekunden).
5) Durch Betätigen der Schaltfläche SET die Position speichern. Hinter TOTAL: steht die Anzahl der bereits programmierten Positionen.
6) Im Eingabefeld CUR. POINT steht die Nummer der nächsten zu programmierenden Position. Diese kann auch geändert werden. Wird nach der Eingabe der Nummer einer bereits gespeicherten Position die Schaltfläche GOTO betätigt, fährt die

Kamera diese Position an (detaillierte Beschreibung einer Eingabe Kap. 6.2.3).

7) Die nächste Position anfahren und speichern, bis alle gewünschten Positionen programmiert sind.

Hinweis: Soll beim Festlegen einer Kameraposition auch die Einstellung der Brennweite, Schärfe oder Blende angepasst werden, nach dem Ausrichten der Kamera die Schaltfläche SAVE betätigen, die Speichermeldung mit OK bestätigen, mit EXIT zum Fenster PTZ SETUP zurückkehren und die gewünschten Einstellungen vornehmen. Dann wieder mit CRUISE SET das Fenster CRUISE SETUP aufrufen und mit SET die Position speichern.

8) Zum Löschen aller gespeicherten Positionen der gewählten Kamera die Schaltfläche CLEAN betätigen.
9) Sind alle Positionen für eine Kamera festgelegt, zum Speichern die Schaltfläche SAVE betätigen.
10) Zur Einstellung einer weiteren Kamera diese im Listenfeld auswählen und wie bei der ersten Kamera die Positionen speichern.
11) Über die Schaltfläche EXIT das Fenster CRUISE SETUP verlassen.

11.4 CRUISE-Funktion aktivieren/ deaktivieren

Zum Starten der CRUISE-Funktion:

1) Die Menüliste (Abb. 8) aufrufen [die rechte Maustaste, die Taste PTZ (16), SEL/EDIT (9) oder SEL (33) drücken].
2) Den Listeneintrag START CRUISE aufrufen [anklicken oder mit den Tasten und (8 oder 29) auswählen und mit der Taste SEL/EDIT (9) oder SEL (33) bestätigen]. Die Menüliste wird ausgeblendet und die automatische Überwachungstour der Kameras beginnt.

Hinweis: Damit eine Kamera an der Überwachungstour teilnimmt, muss im Untermenü PTZ/PTZ SETUP (Kap. 11.1) für den Kamerakanal diese Funktion eingeschaltet sein (CRUISE = ON).

Zum Beenden der CRUISE-Funktion:

1) Die Menüliste aufrufen.
2) Den Listeneintrag STOP CRUISE aufrufen. Die Menüliste wird ausgeblendet und die CRUISE-Funktion stoppt.

12 Passwortschutz

Um den Rekorder gegen unbefugtes Ändern von Menüeinstellungen zu schützen, kann ein zweistufiger Passwortschutz aktiviert werden.

Mit dem Benutzerpasswort ist es möglich, auf das Untermenü VIDEO SEARCH (Kap. 9) zuzugreifen, um Aufzeichnungen abzuspielen oder Videodateien zu exportieren. Außerdem ist die Kamerafernsteuerung (Kap. 11) möglich.

Für alle anderen Einstellungen im Menü ist die Kenntnis des Administratorpasswortes erforderlich.

12.1 Passwortschutz einrichten

Zum Einrichten der Passwörter:

1) Das Hauptmenü (MAIN MENU, Abb. 10) aufrufen.
2) Das Untermenü Systemeinstellungen SYSTEM/SYSTEM SETUP (Abb. 11) aufrufen.
3) Das Untermenü Passworteinstellungen (PASSWORD/ PASSWORD SETUP, Abb. 45) aufrufen.

PASSWORD SETUP DEVICE ID 000000 PASSWORD ENABLE ON USER PASSWORD ******** CONFIRM ******** ADMIN PASSWORD ******** CONFIRM ******** APPLY EXIT

④5 Untermenü Passworteinstellungen

4) Im Eingabefeld DEVICE ID kann der hier voreingestellte Wert 000000 als Gerätenummer in der Regel beibehalten werden. Eine geänderte Nummer muss auch später bei der Passworteingabe zur Bedienung des Rekorders bekannt sein.
5) Im Listenfeld neben PASSWORD ENABLE wählen, ob ein Passwortschutz verwendet werden soll (ON) oder nicht (OFF).
6) Wurde ON gewählt, in das Eingabefeld hinter USER PASSWORD eine 6-stellige Zahl eingeben, die als Benutzerpasswort dienen soll (detaillierte Beschreibung einer Eingabe ☐ Kap. 6.2.3). Hinter CONFIRM diese Zahl zur Bestätigung wiederholen.
In das Eingabefeld hinter ADMIN PASSWORD eine 6-stellige Zahl eingeben, die als Administratorpasswort dienen soll. Hinter CONFIRM diese Zahl zur Bestätigung wiederholen und gut merken!
7) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblandete Meldung „Saved successfully!“

(erfolgreich gespeichert) durch Betätigen der Schaltfläche 0K bestätigen.

8) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

12.2 Passwortschutz aktivieren

Zum Aktivieren des Passwortschutzes nach Verlassen des Einstellmenüs:

1) Die Menüliste (Abb. 8) aufrufen [die rechte Maustaste, die Taste PTZ (16), SEL/EDIT (9) oder SEL (33) drücken].
2) Den Listeneintrag MENU LOCK aufrufen [anklicken oder mit den Tasten ▲ und ▼ (8 oder 29) auswählen und mit der Taste SEL/EDIT (9) oder SEL (33) bestätigen].

Wird nun das Hauptmenü, der Untermenüpunkt VIDEO SEARCH oder PTZ aufgerufen, erscheint das Fenster USER LOGIN (Abb. 46).

USER LOGIN DEVICE ID: 000000 (000000) PASSWORD : APPLY EXIT

④6 Fenster Passworteingabe

Zur Freigabe des Zugangs:

1) In das Eingabefeld DEVICE ID: die Gerätenummer eingeben (detaillierte Beschreibung einer Eingabe ☐ Kap. 6.2.3). Die hier voreingestellte Nummer 000000 kann beibehalten werden, wenn diese im Untermenü PASSWORD/PASSWORD SETUP (☐ Abb. 45, Kap. 12.1) nicht geändert wurde.
2) In das Eingabefeld PASSWORD: das Benutzer- oder Administratorpasswort eingeben.

3) Die Schaltfläche APPLY betätigen. Bei richtigen Eingaben wird nun der dem Passwort entsprechende Zugang gewährt.

Bei einer falschen Eingabe der Gerätenummer erscheint die Meldung „Device number error!“, bei falsch eingegebenem Passwort die Meldung „Incorrect password!“

Die Meldung mit 0K bestätigen, die Eingabe korrigieren und mit APPLY übernehmen.

Hinweis: Wurde das Benutzerpasswort zum Aufruf des Untermenüs VIDEO SEARCH oder PTZ eingegeben, erscheint bei Anwahl eines anderen Menüpunktes die Meldung „Limited Authority!“ Um für den Zugang zum gewünschten Menüpunkt das Administratorpasswort eingeben zu können, muss zuerst wieder das Menü verlassen und der Punkt MENU LOCK aus der Menüliste gewählt werden.

13 Systemwartung

Im Untermenü Systemwartung kann der Rekorder auf die Werksvorgaben zurückgesetzt, die Firmware (Betriebssystem des Rekorders) aktualisiert oder der Rekorder manuell oder in regelmäßigen Abständen automatisch neu gestartet werden:

1) Das Hauptmenü (MAIN MENU, Abb. 10) aufrufen.
2) Das Untermenü Systemeinstellungen SYSTEM/SYSTEM SETUP (Abb. 11) aufrufen.
3) Das Untermenü Systemwartung MAINTAIN/ SYSTEM MAINTAIN, Abb. 47) aufrufen.

SYSTEM MAINTAIN AUTO MAINTAIN ON AUTO REBOOT EVERY WEEK MON 00:00 SYSTEM UPDATE LOAD DEFAULT REBOOT DEFAULT APPLY EXIT

④7Untermenü Systemwartung

4) Im Listenfeld hinter AUTO MAINTAIN wählen, ob der Rekorder in regelmäßigen Abständen neu gestartet werden soll (ON) oder nicht (OFF).
Bei einem regelmäßigen Neustart kann z. B. eine defekte Festplatte erkannt und der Fehler gemeldet werden.
5) Ist ON eingestellt, hinter AUTO REBOOT wählen, ob der Neustart täglich (EVERY DAY), wöchentlich (EVERY WEEK) oder monatlich (EVERY MONTH) erfolgen soll. Anschließend noch den Zeitpunkt festlegen, d. h. die Uhrzeit und, wenn erforderlich, den Tag bzw. Wochenlag einstellen.
6) Um manuell einen Neustart auszulösen, die Schaltfläche REB00T betätigen und die daraufhin gezeigte Sicherheitsabfrage mit 0K bestätigen. Mit CANCEL lässt sich der Vorgang abbrechen.
7) Um den Rekorder auf die Werksvorgaben zurückzusetzen, die Schaltfläche LOAD DEFAULT betätigen und die daraufhin gezeigte Sicherheitsabfrage, dass alle vom Anwender vorgenommenen Einstellungen damit verloren gehen, mit 0K bestätigen. Mit CANCEL lässt sich der Vorgang abbrechen.
8) Über die Schaltfläche SYSTEM UPDATE besteht die Möglichkeit, eine neue Betriebssoftware von einem an der USB-Buchse (22) angeschlossenen Speichermedium in den Rekorder zu laden. Die Anzeige der aktuellen Systeminformationen wird im folgenden Abschnitt (13.1) Kap. 13.1) beschrieben.

9) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
10) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die ein geblendete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
11) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

13.1 Systeminformationen anzeigen

Zur Anzeige des Gerätelyps und der Version der verwendeten Betriebssoftware sowie zur Anzeige und Änderung der MAC-Adresse des Geräts:
1) Aus dem Untermenü Systemeinstellungen SYSTEM/ SYSTEM SETUP (Abb. 11) das Untermenü INFO/ SYSTEM INFORMATION (Abb. 48) aufrufen.

SYSTEM INFORMATION DEVICE TYPE D9004-30S SOFTWARE VERSION V090426 MAC ADDRESS 00-11-22-33-44-55 APPLY EXIT

④8 Untermenü Systeminformationen

2) Hinter DEVICE TYPE wird die interne Gerätebezeichnung angezeigt, hinter SOFTWARE VERSION die vom Gerät verwendete Version der Betriebssoftware.
3) Im Eingabefeld hinter MAC ADDRESS (Media Access Control Address) ist die Hardware-Adresse des Rekorders (6 Bytes im Hexadezimalformat) für die eindeutige Identifizierung des Gerätes in einem Computernetzwerk (Ethernet) vorgegeben. Diese kann bei Bedarf geändert werden (detaillierte Beschreibung einer Eingabe Kap. 6.2.3).
4) Zum Speichern einer geänderten MAC ADDRESS die Schaltfläche APPLY betätigen, anschließend die eingeblendete Meldung „Saved successfully!“ (erfolgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
5) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.

14 Fernzugriff über ein Computernetzwerk

Der Videorekorder kann über seine Anschlussbuchse LAN (23) mit einem einzelnen Computer, einem lokalen Computernetzwerk oder, z. B. über einen Router, mit dem Internet verbunden werden. Für die korrekte Einrichtung sind unbedingt Netzwerktechnik-Kenntnisse erforderlich.

14.1 Einrichten einer Netzwerkverbindung

1) Das Hauptmenü (MAIN MENU, Abb. 10) aufrufen.
2) Das Untermenü Netzwerkeinstellungen NETWORK/ NETWORK SETUP (Abb. 49) aufrufen.

NETWORK SETUP TYPE STATIC PORT 09000 WEB PORT 00080 IP ADDRESS 192.168.001.100 SUBNET MASK 255.255.255.000 GATEWAY 192.168.001.001 DNS 202.096.128.068 DDNS SETUP DEFAULT APPLY EXIT

④9 Untermenü Netzwerkeinstellungen

3) Bei TYPE die Art der Netzwerkanbindung wählen:

DHCP (Dynamic Host Configuration Protocol), der Rekorder bekommt seine Netzwerkkonfiguration durch einen DHCP-Server (z. B. den Router) zugewiesen

STATIC die Netzwerkkonfiguration (IP ADDRESS, SUBNET MASK, GATEWAY) wird manuell im Rekorder festgelegt

PPPOE (Point-to-Point Protocol over Ethernet) z. B. für eine Internetverbindung direkt über DSL-Modem, die Zugangsdaten (PPPOE NAME, PASSWORD) erhält man vom Internetdienstanbieter

4) Die für den gewählten Typ der Netzwerkanbindung erforderlichen Parameter (PORT, WEB PORT, IP ADDRESS, SUBNET MASK, GATEWAY, DNS) eingeben (detaillierte Beschreibung einer Eingabe Kap. 6.2.3).
5) Für den Fernzugriff muss die IP-Adresse des Rekorders bekannt sein. Viele Internetdienstanbieter variieren diese aber bei jedem Verbindungsaufbau (dynamische IP-Adresse). Um dieses Problem zu lösen, kann ein DDNS-Server genutzt werden, ein Netzwerkdienst, der von verschiedenen Dienstleistern angeboten wird. Nach der Anmeldung bei einem Dienstleister wählt man eine eindeutige Subdomain, unter der der Rekorder dann angesprochen werden kann sowie eine Benutzerkennung und ein Passwort für den Zugang. Die Subdomain könnte z. B. „example.dyndns.org“ lauten, wenn der DDNS-Dienst „dyndns“ in Anspruch genommen wurde.

Die Nutzung dieses Dienstes wird zumeist im Router konfiguriert, der den Rekorder mit dem Internet verbindet, ist aber auch mit dem Rekorder möglich.

Bei jedem Verbindungsaufbau sendet nun der Router bzw. Rekorder seine aktuelle IP-Adresse an den DDNS-Server, der diese speichert und Anfragen an die gewählte Subdomain entsprechend an den Rekorder weiterleitet.

Zum Konfigurieren des Rekorders für die Nutzung eines DDNS-Servers im Untermenü Netzwerkeinstellungen die Schaltfläche DDNS SETUP betätigen. Das Untermenü DDNS SETUP, Abb. 50 wird angezeigt. Im Listenfeld hinter DDNS wählen, ob die DDNS-Funktion des Rekorders genutzt werden soll (ON) oder nicht (OFF). Der Dienstleister kann im Listenfeld hinter SERVER gewählt werden. In die Eingabefelder die bei der Anmeldung beim Dienstleister festgelegten Parameter für Subdomain (HOST NAME), Benutzerkennung (USERNAME) und Passwort (PASSWORD) eingeben.

DDNS SETUP DDNS ON SERVER dyndns HOST NAME example.dyndns.org USERNAME abcdefg PASSWORD ********* DEFAULT APPLY EXIT

⑤0 Untermenü DDNS Beispiel: dynamische IP über „dyndns“

6) Um alle Einstellungen des Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
7) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblenete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.

Hinweis: Die Änderungen der Netzwerkparameter werden erst nach einem Neustart des Rekorders wirksam.

8) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken. Wurden Änderungen vorgenommen, erscheint eine Meldung, die den Neustart des Rekorders ankündigt. Die Meldung durch Betätigen der Schaltfläche 0K bestätigen.

14.2 Fernbedienung über die Programme Windows Internet Explorer oder 9D-VIEWER

Über das Netzwerk kann mit den Programmen Windows Internet Explorer (IE) oder dem mitgelieferten 9D-VIEWER auf den Rekorder zugegriffen werden, um, unabhängig von der am Rekorder gewählten Ansicht, Live-Bilder der Kameras anzuzeigen oder Aufzeichnungen wiederzugeben. Zu dem können Einstellungen des Rekorders geändert werden.

Beim ersten Verbindungsaufbau über den IE, nach Eingabe der IP-Adresse des Rekorders (bzw. der öffentlichen IP-Adresse des Routers, an dem der Rekorder angeschlossen ist) in die Adresszeile, lädt der IE eine erforderliche Erweiterung (ActiveX-Steuerelement) vom Rekorder und installiert sie auf dem Computer. Wenn nötig, müssen die Sicherheitseinstellungen des IE so gelockert werden, dass dieser Vorgang zugelassen wird.

Alternativ zur Bedienung über den IE lässt sich auch das Programm 9D-VIEWER verwenden. Dieses wird auf der CD mitgeliefert und bietet die gleichen Möglichkeiten wie bei der Bedienung über den IE. Zur Installation das Programm „D9-PCVieweren.exe“ starten und den Anweisungen auf dem Bildschirm folgen. Nach der Installation die Programmdatei „D9-VIEWER.exe“ starten.

Nach dem Start, bzw. dem Verbindungsaufbau erscheint das Fenster „USER LOGIN“ (Abb. 51).

USER LOGIN IP ADDRESS: 192.160.1.100 MEDIA PORT: 9000 PASSWORD: NETWORKS: INTERNET LOGIN RESET

⑤1 Fenster „USER LOGIN“ für den Fernzugriff

1) Bei „IP ADDRESS“ die IP-Adresse des Rekorders eintragen (ist beim IE schon eingetragen) bzw. die öffentliche IP-Adresse des Routers, an den der Rekorder angeschlossen ist.

Windows ist ein registriertes Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

2) Bei „MEDIA PORT“ die Portnummer eingeben, die im Eingabefeld PORT im Untermenü Netzwerkeinstellungen des Rekorders eingetragen ist (Kap. 14.1, Abb. 49).
3) Bei „PASSWORD“ das Benutzer- oder Administratorpasswort eingeben, wenn ein Passwortschutz für den Netzwerkzugriff eingerichtet wurde (Kap. 14.2.3.5).

Hinweis: Der Passwortschutz für den Netzwerkzugriff ist unabhängig von dem in Kapitel 12 beschriebenen Passwortschutz für die lokale Bedienung des Rekorders.

4) Bei „NETWORK“ die Art der Netzwerkverbindung wählen: „LAN“ (lokales Netz) oder „INTERNET“.
5) Auf die Schaltfläche „LOGIN“ klicken. Bei richtig eingegebenen Anmeldedaten und korrekter Netzwerkverbindung wird jetzt die Ansicht „LIVE“ (Abb. 52) angezeigt und der Fernzugriff auf den Rekorder ist möglich.

Anderenfalls erscheint links unten im Fenster „Login Failed!“, dann die Netzwerkverbindung und die Eingaben überprüfen, bei Bedarf korrigieren und erneut auf „LOGIN“ klicken.

Die verschiedenen Ansichten (LIVE/ REPLAY/ SET UP/ LOGOUT) können über die Register im oberen Bereich umgeschaltet werden.

Hinweis: Erscheint beim Aufruf einer Funktion im D9-Viewer oder IE die Meldung „Other User Configuring...“, wird die Funktion dadurch blockiert, dass am Rekorder momentan das Einstellmenü oder die Kamerasteuerung (PTZ) aufgerufen ist. Nach Verlassen des Menüs bzw. der Kamerasteuerung am Rekorder ist diese Funktion wieder für den Fernzugriff verfügbar.

CM1 CM2 CM3 DV DVR

⑤2 Ansicht LIVE

14.2.1 Ansicht „LIVE“

Auf der linken Seite werden die aktuellen Kamerabilder angezeigt. Durch Doppelklicken auf ein Kamerabild kann auf die Vollbilddarstellung und wieder zurück geschaltet werden. Ebenso kann über die Schaltflächen „PLAY“ überterbereich „PLAY

CONTROL" (Abb. 53) zwischen Vollbild, 4-geteilter, 9-geteilter und 16-geteilter Darstellung umgeschaltet werden.

PLAY CONTROL DVR

⑤3 Ansicht LIVE, PLAY CONTROL

Durch Klicken auf das Symbol 🚫 „OPEN WINDOW“ kann die Anzeige der Kamerabilder generell ein- und ausgeschaltet werden. Dies kann auch über die Optionen „OPEN ALL“ und „CLOSE ALL“ in der Liste geschehen, die erscheint, wenn man mit der rechten Maustaste auf ein Kamerabild klickt. Alternativ kann die Anzeige für die Kamerakanäle einzeln gesteuert werden, indem mit der rechten Maustaste auf das entsprechende Anzeigefeld geklickt und aus der dann erscheinenden Liste zum Einblenden des Kamerabildes „OPEN WINDOW“ oder zum Ausblenden „CLOSE“ gewählt wird.

Über die Symbole kann die Lautstärke für das Audiosignal des gerade gewählten Kamerakanals (bei einer Mehrfachdarstellung durch eine rote Umrandung gekennzeichnet) eingestellt werden. Klicken auf das Lautsprechersymbol schaltet den Ton stumm.

14.2.1.1 Momentaufnahmen speichern

Das Klicken auf das Symbol „CAPTURE“ speichert eine Momentaufnahme des gerade gewählten Bildes (bei einer Mehrfachdarstellung durch eine rote Umrandung gekennzeichnet) im Windows-Bitmap-Format (*.BMP). Die Speicherung erfolgt in einem Unterverzeichnis „Capture“ getrennt nach Kanälen in dem Pfad, der im Eingabefeld „FILE SAVE PATH“ unter „SET UP/SETTING“ festgelegt wird (Kap. 14.2.3.5).

14.2.1.2 Videosequenzen aufzeichnen

Das Klicken auf das Symbol „RECORD“ startet und beendet die Aufnahme aller Kamerakanäle, die für die Anzeige gewählt sind, d. h. nicht mit „CLOSE“ ausgeblendet worden sind. Dabei wird unabhängig von der Aufnahmetätigkeit des Rekorders eine Aufzeichnung der übertragenen Live-Bilder auf dem Computer angelegt.

Alternativ kann eine Aufnahme für die Kamerakanäle einzeln gesteuert werden, indem mit der rechten Maustaste auf das entsprechende Kamerabild geklickt und aus der dann erscheinenden Liste zum Starten der Aufnahme „START RECORD“ oder zum Beenden „STOP“ gewählt wird.

Während einer Aufnahme wird im entsprechenden Bild das Symbol ☐ gezeigt. Anders als beim Rekorder wird eine Aufnahme unabhängig davon ausgeführt, ob der Kamerakanal im Rekorder für die Aufnahme zugelassen ist und ob ein Videosignal vorhanden ist.

Die Videodateien sind, wie im Rekorder, nach dem Standard H.264 komprimiert (*.264-Format). Die Speicherung erfolgt in einem Unterverzeichnis „Record“ getrennt nach Aufnahmemonat und Kanälen in dem Pfad, der im Eingabefeld „FILE SAVE PATH“ unter „SETUP/SETTING“ festgelegt wird (Kap. 14.2.3.5).

14.2.1.3 Kamerasteuerung (PTZ CONTROL)

Ähnlich wie im Kapitel 11 beschrieben ist, können im Fensterbereich „PTZ CONTROL“ (Abb. 54) geeignete Kameras ferngesteuert werden.

PTZ CONTROL ZOOM FOCUS IRIS CUR 1 LOAD SAVE SET GOTO CLS CRUISE

⑤4 Ansicht LIVE, PTZ CONTROL

Zur Bewegungssteuerung der angewählten Kamera auf die Pfeile klicken. Abhängig von der Ausstattung der Kamera können auch die Brennweite (ZOOM), die Schärfe (FOCUS) und die Blende (IRIS), jeweils durch Klicken auf ☑ oder ☒, ferngesteuert werden.

Nach erfolgter Einstellung zum Speichern einer Kameraposition auf die Schaltfläche „SET“ klicken.

Zum Anfahren einer bereits gespeicherten Position die Positionsnummer in das Feld hinter „CUR“ eingeben und dann auf „GOTO“ klicken.

Durch Klicken auf „CLS“ können alle gespeicherten Positionen gelöscht werden.

Über die Schaltfläche „SAVE“ werden die hier programmierten Positionen an den Rekorder übertragen und dort gespeichert.

Mit „LOAD“ können die gespeicherten Positionen zurück auf den Computer geladen werden.

Das Klicken auf „CRUISE“ startet und stoppt die Überwachungstour, bei der automatisch alle pro-

grammierten Kamerapositionen wiederholt abgefahren werden (Kap. 11.4).

14.2.2 Ansicht „REPLAY“

Über die Ansicht „REPLAY“ (Abb. 55) können Aufzeichnungen wiedergegeben werden, die auf der Festplatte im Rekorder gespeichert sind (nicht die Aufnahmen, die in der Ansicht „LIVE“ mit der Funktion „RECORD“ erstellt worden sind, vgl. Kap. 14.2.1.2).

Oktober 2009 Mo Di Mi Do Fr Sa So 20 29 30 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 1 2 3 4 5 6 7 8 ALL ALL TYPE SEARCH

⑤6 Ansicht REPLAY, Aufzeichnung wählen

1) Über den Kalender (Abb. 56) den Tag auswählen, an dem die gewünschte Aufzeichnung entstanden ist (Tage, für die Aufzeichnungen vorliegen, sind fett dargestellt).
2) Im linken Listenfeld unter dem Kalender wählen, ob die Aufnahmen aller Kamerakanäle (ALL) oder nur die eines bestimmten Kanals (1, 2, ...) aufgelistet werden sollen.
3) Im rechten Listenfeld unter dem Kalender wählen, ob die Aufnahmen beiden Typs (ALL TYPE) oder nur die durch einen Alarm ausgelösten (ALARM) oder die manuell oder zeitgesteuert ausgelösten Aufnahmen vom Typ „Normal“ (COMMON) aufgelistet werden sollen.
4) Auf die Schaltfläche „SEARCH“ klicken. Die an dem gewählten Tag aufgezeichneten Videodateien werden in der Liste (Abb. 57) angezeigt. Zu jeder Datei werden der Aufnahmetyp (Normalaufnahme, 9 = Alarmaufnahme), der Aufnahmezeitraum, die Kamerakanalnummer sowie die Dateigröße angegeben.

Zur Aktualisierung der Auflistung der Aufzeichnungen des gewählten Tages auf die Schaltfläche „REFLASH“ (Abb. 56) klicken.

⑤7 Ansicht REPLAY, Videodateiliste

5) Eine Videodatei aus der Liste wählen und die Wiedergabe mit „REPLAY“ starten.
6) Mit „BACKUP“ wird die ausgewählte Videodatei auf dem Computer gespeichert. Die so gespeicherten Videodateien sind, wie im Rekorder, nach dem Standard H.264 komprimiert (*.264-Format). Die Speicherung erfolgt in einem Unterverzeichnis „Backup“ in dem Pfad, der im Einga-

befeld „FILE SAVE PATH“ unter „SET UP/SETTING“ festgelegt wird (Kap. 14.2.3.5).

14.2.2.1 Wiedergabesteuerung

Ähnlich wie im Kapitel 9 beschrieben, kann im unteren Fensterbereich (Abb. 58) die Wiedergabe einer Videodatei gesteuert werden. Das vertikale Kästchen (grün) zeigt die aktuelle Abspielposition innerhalb einer Videodatei und kann auch mit der Maus verschoben werden, um einen bestimmten Zeitpunkt auszuwählen. Der dahinter liegende horizontale Balken (blau) zeigt den Vorgang des Herunterladens der Datei vom Rekorder an. Bei größeren Dateien kann es, solange die Datei noch geladen wird, zu Verzögerungen bei der Bedienung kommen.

⑤8 Ansicht REPLAY, Wiedergabesteuerung

Die Bedeutung der Schaltflächen:

PAUSE zur Unterbrechung der Wiedergabe Anzeige: „PAUSE“

PLAY zum Starten oder Fortsetzen der Wiedergabe Anzeige: „1x“

F.F. zur Wiedergabe mit doppel- ter, 4-facher, 8-facher oder 16-facher Geschwindigkeit (wiederholt klicken) Anzeige: „2x“, „4x“, „8x“, „16x“

SLOW zur Wiedergabe in Zeitlupe mit 1/2, 1/4, 1/8 oder 1/16 der Normalgeschwindigkeit (wiederholt klicken) Anzeige: „-2x“, „-4x“, „-8x“, „-16x“

NEXT FRAME zur Unterbrechung der Wiedergabe und zum Weiter-schreiten in Einzelbildern Anzeige: „Step“

Mit dem „Schieberegler“ auf der rechten Seite kann die Lautstärke der Tonwiedergabe eingestellt werden.

14.2.2.2 Videodateien konvertieren

Die vom Videorekorder aufgezeichneten Dateien und die Videodateien, die über die Funktion „RECORD“ in der Ansicht „LIVE“ auf dem Computer aufgezeichnet wurden (Kap. 14.2.1.2), sind nach dem H.264-Standard komprimiert. Um diese auch mit Programmen wiederzugeben, die diesen Standard noch nicht unterstützen, können die Dateien im AVI-Videoformat gespeichert werden.

Dateien vom Rekorder müssen dafür zunächst mithilfe der Schaltfläche „BACKUP“ (Abb. 57) auf den Computer heruntergeladen und dort gespeichert werden.

Für die Konvertierung:

1) Auf „264 TO AVI“ (Abb. 58) klicken. Es öffnet sich das Fenster „AviConvert“ (Abb. 59).

AvConvert SOURCEFILE DESTINATION COMPLE Convert

⑤9 Konvertierung in das AVI-Format

2) In die Zeile „SOURCEFILE“ den Pfad der umzuwandelnden Datei eingeben oder auf die Schaltfläche „...“ klicken und die Datei suchen. Die Dateien vom Rekorder befinden sich im Verzeichnis „Backup“, die auf dem Computer aufgezeichneten Dateien im Verzeichnis „Record“ in dem unter „SET UP/SETTING“, „FILESAVE PATH“ festgelegten Pfad (135 Kap. 14.2.3.5).

3) In die Zeile „DESTINATIONFILE“ den Pfad und Namen der Zieldatei (mit der Endung .AVI) eingeben oder auf die Schaltfläche „...“ klicken, den Pfad suchen und den Dateinamen eingeben.
4) Die Konvertierung durch Klicken auf „Convert“ starten. Nach erfolgreicher Konvertierung er - scheint die Meldung „Conversion finished!“
5) Für weitere Konvertierungen die Schritte 2 –4 wiederholen. Anschließend das Fenster „AviConvert“ schließen.

14.2.3 Ansicht „SETUP“

Über die Ansicht „SETUP“ können Informationen zum Rekorder abgerufen, Einstellungen des Rekorders geändert und Einstellungen für den Fernzugriff vorgenommen werden.

14.2.3.1 SETUP/RECORD

D9 / Forward JVC REPLAY COPY LOOKOUT RECORD ALARM F2 NETWORK SETTING HOLD RED CHANNEL CH1 OFF CH2 OFF CH3 OFF CH4 OFF RESOLUTION ● HIGHEST ● HIGH ● NORMAL QUALITY ● BEST ● FINE ● NORMAL AUDIO OFF REC.MODE TIMER RECORD SCHEDULE DEFAULT APPLY

⑥0 Ansicht SETUP/RECORD

Die in der Ansicht „SETUP/ RECORD“ (Abb. 60) vorgenommenen Einstellungen betreffen das Untermenü für die Aufnahmeeinstellungen „RECORD SETUP“ im Rekorder (Kap. 8.1).

Dabei entspricht:

bei „RESOLUTION“ (nicht beim DMR-188)

$$ \text { HIGHEST } = \text { D1 } \quad (\text { im Rekordermenü }) $$

$$ \text { HIGH } = \text { HD1 } $$

Für die Einstellung der Kamerakanäle 5 –8 die Schaltfläche „NEXT“ betätigen. Anschließend für die Rückkehr zur vorherigen Ansicht die Schaltfläche „PREVIOUS“ betätigen.

Ist „TIMER RECORD“ gewählt, öffnet sich über die Schaltfläche „SCHEDULE“ der Aufnahmezeitplan (Abb. 61).

Wie in Kapitel 8.2.3 beschrieben, kann hier der Aufnahmezeitplan für die Kamerakanäle festgelegt werden.

Dabei entspricht „NORMAL“ = GENERAL und „NO“ = NO RECORD.

Mit dem Klicken auf „APPLY“ werden die Änderungen vom Rekorder übernommen, „EXIT“ schließt

das Fenster. Bei einer erfolgreichen Übertragung erscheint die Meldung „Configure success!“.

CH 14.2.3.2 SETUP/ALARM

Die in der Ansicht „SETUP/ALARM“ (Abb. 62) vorgenommenen Einstellungen betreffen das Untermenü Alarmkonfiguration „ALARM SETUP“ (Kap. 10.1) und die Bewegungserkennung „MOTION DETECTION“ (Kap. 10.3) des Rekorders. Dabei entspricht „I/O ALARM“ = I/O STATUS im Rekordermenü, „POST REC“ = DURATION und bei „OUTPUT“ ist „0“ = 0FF.

Bei „MOTION DETECT“ ist unter „SENSITIVITY“

LOW = 1 (im Rekordermenü)

NORMAL = 2

HIGH = 3

HIGHEST = 4

In dem über die Schaltfläche „SETUP“ eingeblendeten Fenster kann ähnlich wie am Rekorder durch Klicken auf die Rasterfelder (Rottfärbung) der Erfassungsbereich für die Bewegungserkennung eines jeden Kanals festgelegt werden (die äußersten Felder gehören nicht dazu). Dabei ist das Kamerabild aber nicht sichtbar (Abb. 63).

MOTION CLEAR CONISM CANCEL

⑥3 Ansicht SETUP/ALARM/MOTION

Das Klicken auf „CLEAR“ setzt alle Felder zurück, „CONFIRM“ übernimmt die durchgeführten Änderungen, „CANCEL“ verwirft sie.

Nur beim DMR-188:

Für die Einstellung der Kamerakanäle 5 – 8 die Schaltfläche „NEXT“ betätigen. Anschließend für die Rückkehr zur vorherigen Ansicht die Schaltfläche „PREVIOUS“ betätigen.

Über die Schaltfläche „DEFAULT“ werden die Werksvoreinstellungen angezeigt. Mit dem Klicken auf die Schaltfläche „APPLY“ werden die Änderungen der Ansicht „SETUP/ALARM“ an den Rekorder übertragen. Bei einer erfolgreichen Übertragung erscheint die Meldung „Configure success!“.

14.2.3.3 SETUP/PTZ

329 Timer EVE MPLAY START LOCK RECORD FLASH FIZ REWORKS SETTING HOLD FFO CHANNEL: OH1 OH2 OH3 OH4 PROTOCOL: PELO-S PELO-P PELO-S PELO-S ADDRESS 1 2 354 285 RAID RATE 100 CHIN 400 9000 DATA BIT 5 6 7 8 STOP BIT 1 2 1 1 VERIFY NONE OCD ON 140 140 DEFAULT APPLY

⑥4 Ansicht SETUP/PTZ

Die in der Ansicht „SETUP/ PTZ“ (Abb. 64) vorgenommenen Einstellungen betreffen das Untermenü für die Einrichtung der Kamerafernsteuerung „PTZ SETUP“ im Rekorder (Kap. 11.1). Dabei entspricht hier „VERIFY“ dem Begriff PARITY im Untermenü des Rekorders. Die Option „CRUISE = ON/ OFF“ ist hier nicht vorhanden und muss direkt am Rekorder eingestellt werden.

Nur beim DMR-188:

Für die Einstellung der Kamerakanäle 5 – 8 die Schaltfläche „NEXT“ betätigen. Anschließend für die Rückkehr zur vorherigen Ansicht die Schaltfläche „PREVIOUS“ betätigen.

Über die Schaltfläche „DEFAULT“ werden die Werksvoreinstellungen angezeigt. Mit dem Klicken auf die Schaltfläche „APPLY“ werden die Änderungen der Ansicht „SETUP/ PTZ“ an den Rekorder übertragen. Bei einer erfolgreichen Übertragung erscheint die Meldung „Configure success!“.

14.2.3.4 SETUP/NETWORK

09 Tanger TYPE APPLAY SUEP LOCKOUT RECORD JLARAM FTE NETWORK SETTING HOST FRO TYPE 475.952 IPADDRESS 192.198.1.180 MEDIA PORT XOO NETMASK 436.68.435.8 WEB PORT OK PPPOE NAME PASSWORD DNS 292.56.128.68 GATEWAY 192 368 . 1 . 1 DONS ON HOST NAME: USER NAME: SERVICE 1922 PASSWORD DEFAULT APPLY

⑥5 Ansicht SETUP/ NETWORK

Die in der Ansicht „SETUP/ NETWORK“ (Abb. 65) vorgenommenen Einstellungen betreffen das Untermenü für die Einrichtung der Netzwerkverbindung „NETWORK SETUP“ im Rekorder (Kap. 14.1).

Über die Schaltfläche „DEFAULT“ werden die Werksvoreinstellungen angezeigt. Mit dem Klicken auf die Schaltfläche „APPLY“ werden die Änderungen der Ansicht „SETUP/ NETWORK“ an den Rekorder übertragen. Bei einer erfolgreichen Übertragung erscheint die Meldung „Configure success“.

Hinweis: Die Änderungen der Netzwerkparameter werden erst nach einem Neustart des Rekorders wirksam. Außerdem gilt es zu beachten, dass bei unbedachter Änderung dieser Parameter eventuell kein Fernzugriff mehr möglich ist, sodass die Korrektur der Parameter am Rekorder selbst vorgenommen werden muss.

In der Ansicht „SETUP/ SETTING“ (Abb. 66) kann zum einen die automatische Umschaltung zwischen Sommer- und Winterzeit des Rekorders geändert werden, zum anderen sind Einstellungen für den Fernzugriff möglich.

Über „INTERNET BANDWIDTH“ kann die Bandbreite für die Videoübertragung über das Internet eingestellt werden.

„FILE SAVE PATH“ gibt den Verzeichnispfad vor, in dem die Dateien der Funktionen „CAPTURE“ (Kap. 14.2.1.1), „RECORD“ (Kap. 14.2.1.2) und „BACKUP“ (Kap. 14.2.2) gespeichert werden.

Mit „IE PASSWORD ENABLE“ kann festgelegt werden, ob der Passwortschutz für den Fernzugriff aktiv sein soll (ON) oder nicht (OFF). Dieser Passwortschutz ist unabhängig von dem Passwortschutz am Rekorder (Kap. 12) und gilt nur für den Fernzugriff. Wurde „ON“ gewählt, in das Feld „USER PASSWORD“ das gewünschte Benutzerpasswort eingeben und im Feld daneben die Eingabe zur Sicherheit wiederholen. In das Feld „ADMIN PASSWORD“ das gewünschte Administratorpasswort eingeben und im Feld daneben die Eingabe zur Sicherheit wiederholen. Das Passwort gut merken, bei Verlust ist keine Fernkonfiguration mehr möglich!

Der Passwortschutz wird erst bei einem neuen Verbindungsaufbau zum Rekorder wirksam (LOG - OUT/LOGIN, 📋 Kap. 14.2.4). Wird bei der Anmeldung (Fenster „USER LOGIN“, Abb. 51) in das Feld „PASSWORD“ das festgelegte Benutzerpasswort eingegeben, stehen anschließend nur die Ansichten „LIVE“, „RE PLAY“ und „LOGOUT“ zur Verfügung. Für die restlichen Funktionen des Fernzugriffs ist die Eingabe des Administratorpasswortes erforderlich.

Die unter „DST“ einstellbaren Parameter betreffen die automatische Umschaltung des Rekorders zwischen Sommer- und Winterzeit (Kap. 6.2.4).

Über die Schaltfläche „DEFAULT“ werden die Werksvoreinstellungen angezeigt. Mit dem Klicken auf die Schaltfläche „APPLY“ werden die Änderungen der Ansicht „SETUP/SETTING“ an den Rekorder übertragen. Bei einer erfolgreichen Übertragung erscheint die Meldung „Configure success“.

14.2.3.6SETUP/HOSTINFO

D2 Viewer USB MINT AV COLDUP LOGOULT RECORD JLARM PTZ NETWORK SETTING HOST INFO HOD STATUS: Used Disk Space 4CJ 758C AVAILABLE TIME: 255-HOUR SOFT VERSION: V390026 MAC ADDRESS: 00-11-22-33-44-05

⑥7 Ansicht SETUP/ HOST INFO

In der Ansicht „SETUP/ HOST INFO“ (Abb. 67) werden Informationen zum Rekorder angezeigt, die auch in den Untermenüs „HDD MANAGEMENT“ (Kap. 8.1.1) und „SYSTEM INFORMATION“ (Kap. 13.1) im Rekorder verfügbar sind.

HDD STATUS = benutzter Speicherplatz der Festplatte (z. B. 4G/250G für eine 250-Gigabyte-Festplatte, auf der 4 GB belegt sind)

SOFT VERSION = SOFTWARE VERSION

AVAILABLE TIME = USEABLE REC.TIME

MAC ADDRESS = Geräteadresse (Media

14.2.4 Ansicht „LOGOUT“

Beim Umschalten auf die Ansicht „LOGOUT“ wird die Datenkommunikation mit dem Rekorder beendet und für eine Neuanmeldung das Fenster „USER LOGIN“, Abb. 51 angezeigt.

14.3 Fernzugriff über ein Mobiltelefon

Ähnlich wie über einen Computer kann der Rekorder auch über ein geeignetes internetfähiges Mobiltelefon (UMTS oder WLAN) fernbedient werden. Dazu muss der Rekorder mit dem LAN/ Internet verbunden (Kap. 14/ 14.1) und ein spezielles Programm auf dem Mobiltelefon installiert werden. Für Mobiltelefone mit den Betriebssystemen „Windows Mobile“ und „Symbian“ werden Programme auf der CD mitgeliefert.

Zur Installation der Programme:

1) Je nach Betriebssystem des Mobiltelefons die Datei aus dem entsprechenden Verzeichnis von der CD über einen Computer auf die Speicherkarte des Mobiltelefons kopieren (z. B. per Datenkabel).
2) Die kopierte Datei im Mobiltelefon aufrufen und das darin enthaltene Programm im Speicher des Telefons installieren.

Zum Einrichten des Zugangs am Rekorder:

1) Im Hauptmenü (Abb. 10) das Untermenü DEVICES/ DEVICE MANAGEMENT(Abb. 22) aufrufen.

2) Das Untermenü MOBILE (Abb. 68) aufrufen.

MOBILE USER NAME USER PASSWORD SERVER PORT 00000 DEFAULT APPLY EXIT

⑥8 Untermenü Mobiltelefoneinstellungen

3) In das Eingabefeld hinter USER NAME eine Benutzerkennung eingeben. Die hier festgelegte Benutzerkennung muss auch in dem Programm eingegeben werden, das auf dem Mobiltelefon installiert wurde.
4) In das Eingabefeld hinter USER PASSWORD ein Passwort für den Zugang eingeben. Das hier festgelegte Passwort muss auch in dem Programm eingegeben werden, das auf dem Mobil-telefon installiert wurde.
5) In das Eingabefeld hinter SERVER PORT die Nummer des Server-Ports eingeben. Dieser Port gilt nur für den mobilen Zugriff. Die Nummer kann im Bereich 1024 bis 65535 gewählt werden, darf aber nicht gleich einer Portnummer sein, die im Untermenü Netzwerkeinstellungen NETWORK/NETWORK SETUP (Kap. 14.1, Abb. 49) eingegeben wurde. Der hier festgelegte Serverport muss auch in dem Programm eingestellt werden, das auf dem Mobiltelefon installiert wurde.
6) Um alle Einstellungen dieses Untermenüs auf die Werksvoreinstellungen zu setzen, die Schaltfläche DEFAULT betätigen.
7) Zum Speichern der Einstellungen die Schaltfläche APPLY betätigen, anschließend die eingeblenete Meldung „Saved successfully!“ (er folgreich gespeichert) durch Betätigen der Schaltfläche OK bestätigen.
8) Zum Verlassen des Untermenüs die Schaltfläche EXIT betätigen oder die rechte Maustaste, die Taste MENU/ ESC (7) oder MENU (32) drücken.
Im Gegensatz zum Fernzugriff über einen Computer können auf dem Telefon nicht mehrere Kamera kanäle gleichzeitig angezeigt werden. Die Anzeiggeschwindigkeit hängt von der Schnelligkeit der Internetverbindung ab.

15 Technische Daten

Videonorm: PAL/ NTSC wählbar

Videoeingänge

DMR-180/-184: ..... 4 BNC

DMR-188: 8 BNC

Videoausgänge: ..... 2 BNC, 1 VGA

Audioeingänge

DMR-180/-184: ..... 4 Cinch

DMR-188: 1 Cinch

Audioausgänge

DMR-180/-184: ..... 2 Cinch

DMR-188: 1 Cinch

Anzeige-Bildauflösung (Bildpunkte horiz. × vert.)

PAL: 704 × 576

NTSC: 704 × 480

Aufnahme-Bildauflösung (Bildpunkte horiz. × vert.) DMR-180/-184:

	PAL	NTSC
D1	704 × 576	704 × 480
HD1	704 × 288	704 × 240
CIF	352 × 288	352 × 240

DMR-188:

	PAL	NTSC
CIF	352 × 288	352 × 240

Videokompression: ..... H.264

Aufzeichnungsbildrate (Bilder pro Sekunde) DMR-180/-184:

	PAL	NTSC
D1	25 fps	30 fps
HD1	50 fps	60 fps
CIF	100 fps	120 fps

DMR-188:

	PAL	NTSC
CIF	200 fps	240 fps

Alarmeingänge

DMR-180/-184: ..... 4, NO/ NC-Kontakt

wählbar

DMR-188: 8, NO/ NC-Kontakt

wählbar

Alarmausgang: ..... 1 NO-Kontakt, max.

24V/500mA

Kamerafernsteuerung: ... PELCO-P-/ PELCO-D-

Protokoll über RS-485

Schnittstellen: 2 USB 2.0 für Spei-

chermedium und Maus,

1 RJ45 Ethernet für

Computernetzwerk

Stromversorgung über beiliegendes Netzgerät

DMR-180/-184: 12 V=max.5 A

DMR-188: 12 V= / max. 3 A

Stromaufnahme des Rekorders

(ohne Festplatte): ..... 0,8 - 1,3 A an 12 V=

Abmessungen: ..... 300 × 55 × 225 mm

Gewicht

DMR-180: 4 kg

DMR-184: 3,5 kg

DMR-188: 3,7 kg

Änderungen vorbehalten.

Contents
