BEDIENUNGSANLEITUNG UT6886 KETTLER

Trainings- und Bedienungsanleitung UT 688x

KETTLER 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:15:45 8:15:45 8:15:45 8:15:45 8:15:45 8:15:45 8:15:45 8:15:45 8:15:45 8:15:45 8:15:45 8:15:45 8:15:45 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:35:27 8:35:27 8:35:27 8:35:27 8:35:27 8:35:27 8:35:27 8:35:27 8:35:27 8:35:27 8:35:27 8:35:27 8:35:27 8:45:19 8:45:19 8:45:19 8:45:19 8:45:19 8:45:19 8:45:19 8:45:19 8:45:19 8:45:19 8:45:19 8:45:19 8:45:19 8:55:19 8:55:19 8:55:19 8:55:19 8:55:19 8:55:19 8:55:19 8:55:19 8:55:19 8:55:19 8:55:19 8:55:19 8:65:19 8:65:19 8:65:19 8:65:19 8:65:19 8:65:19 8:65:19 8:65:19 8:65:19 8:65:19 8:65:19 8:65:19 8:65:16

2-9

D

10 - 17

GB

18 - 25

F

26 - 33

NL

34-41

E

42 - 49

I

50 - 57

PL

58 - 65

CZ

66 - 73

P

74 - 81

DK

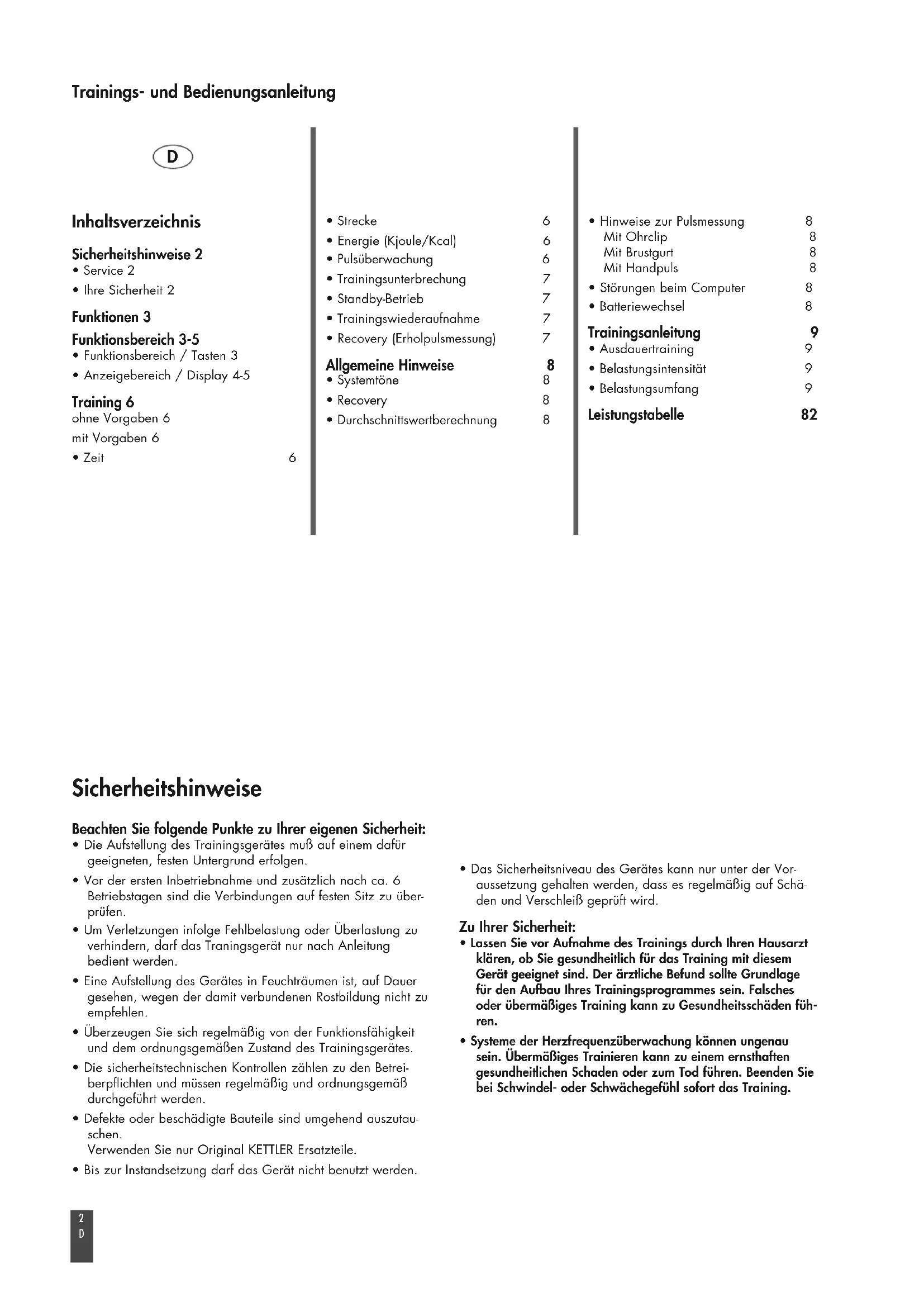

Trainings- und Bedienungsanleitung

D

Inhaltsverzeichnis

Sicherheitshinweise 2

• Service 2
• Ihre Sicherheit 2

Funktionen 3

Funktionsbereich 3-5

• Funktionsbereich / Tasten 3
• Anzeigebereich / Display 4-5

Training 6

ohne Vorgaben 6 mit Vorgaben 6

- Zeit

6

• Strecke 6
  • Energie (Kjoule/Kcal) 6
  • Pulsüberwachung 6
• Trainingsunterbrechung 7
  • Standby-Betrieb 7
• Trainingswiederaufnahme 7
  • Recovery (Erholpulsmessung) 7
• Systemtöne 8
• Recovery 8
  • Durchschnittswertberechnung 8

Allgemeine Hinweise

• Hinweise zur Pulsmessung 8

Mit Ohrclip 8

Mit Brustgurt 8

Mit Handpuls 8

• Störungen beim Computer 8
• Batteriewechsel 8

Trainingsanleitung 9

• Ausdauertraining 9
• Belastungsintensität 9
• Belastungsumfang 9

Leistungstabelle 82

Sicherheitshinweise

Beachten Sie folgende Punkte zu Ihrer eigenen Sicherheit:

• Die Aufstellung des Trainingsgerätes muß auf einem dafür geeigneten, festen Untergrund erfolgen.
• Vor der ersten Inbetriebnahme und zusätzlich nach ca. 6 Betriebstagen sind die Verbindungen auf festen Sitz zu überprüfen.
• Um Verletzungen infolge Fehlbelastung oder Überlastung zu verhindern, darf das Traningsgerät nur nach Anleitung bedient werden.
• Eine Aufstellung des Gerätes in Feuchträumen ist, auf Dauer gesehen, wegen der damit verbundenen Rostbildung nicht zu empfehlen.
• Überzeugen Sie sich regelmäßig von der Funktionsfähigkeit und dem ordnungsgemäßen Zustand des Trainingsgerätes.
• Die sicherheitstechnischen Kontrollen zählen zu den Betreiberpflichten und müssen regelmäßig und ordnungsgemäß durchgeführt werden.
• Defekte oder beschädigte Bauteile sind umgehend auszutauschen. Verwenden Sie nur Original KETTLER Ersatzteile.
• Bis zur Instandsetzung darf das Gerät nicht benutzt werden.

- Das Sicherheitsniveau des Gerätes kann nur unter der Voraussetzung gehalten werden, dass es regelmäßig auf Schäden und Verschleiß geprüft wird.

Zu Ihrer Sicherheit:

• Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen.
• Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu einem ernsthaften gesundheitlichen Schaden oder zum Tod führen. Beenden Sie bei Schwindel- oder Schwächegefühl sofort das Training.

Funktionen

Die Elektronik weist folgende Funktionen auf:

• Gesamtkilometer werden gespeichert
• Vorgabe von Trainingsdaten
• Pulsanzeige mit Pulsüberwachung
- Fitnessnote nach einer Minute Pulserholung (RECOVERY)
- Umstellung von Kjoule auf Kcal

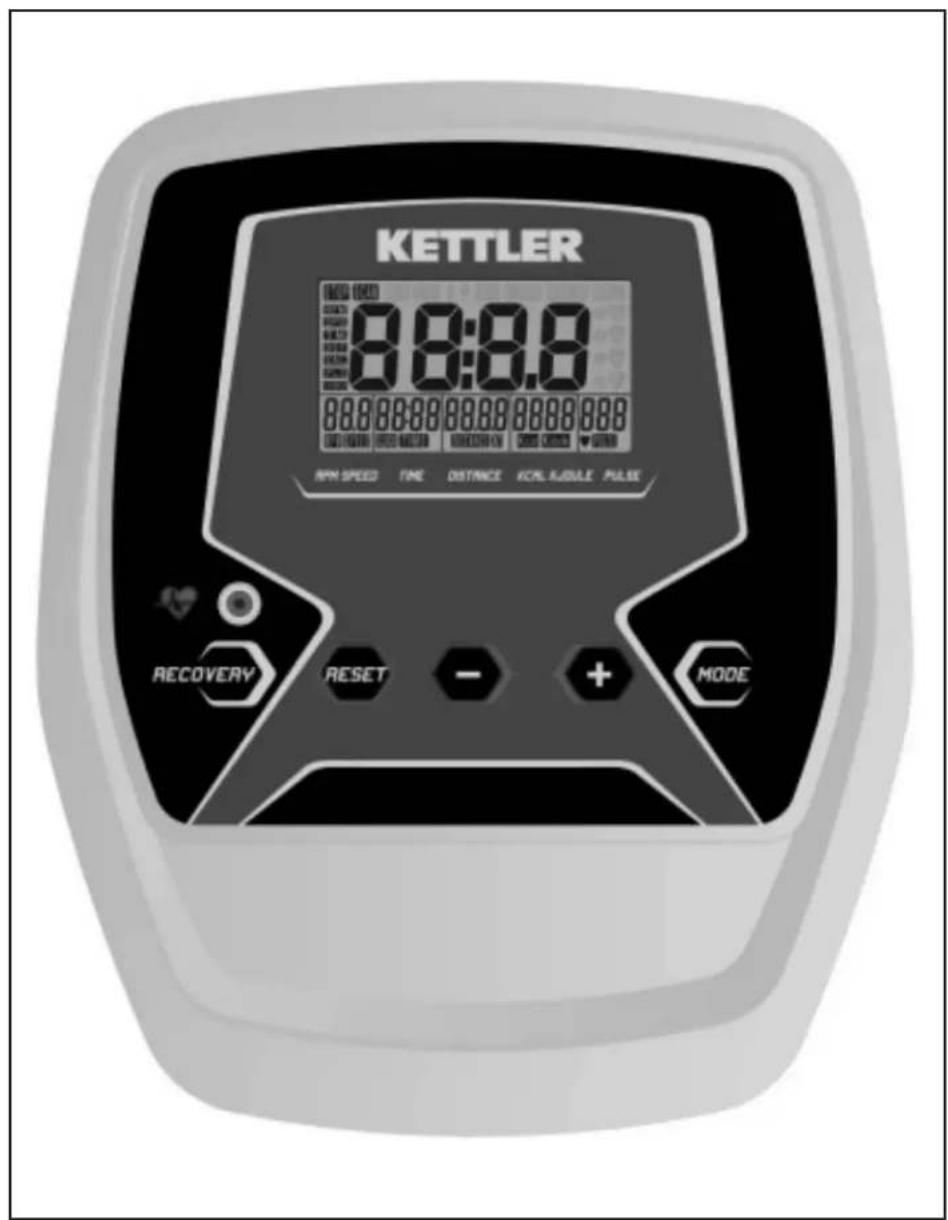

Funktionsbereich

Die 5 Tasten werden im Folgenden kurz erklärt.

MODE (kurz drücken) vor dem Training

- Wechsel zum nächsten Vorgabebereich. Einstellungen oder Werte werden übernommen.

MODE (kurz drücken) im Training

• Automatischen Anzeigewechsel ein- oder ausschalten
• Wechsel zum nächsten Anzeigebereich.

MODE (länger drücken) RESET

- Löschen der Anzeige für einen Neustart.

MODE und RESET gleichzeitig

- Wechsel zwischen Kjoule und Kcal-Anzeige verbunden mit Löschen der Anzeige.

Minus - / Plus +

Mit diesen Funktionstasten werden vor dem Training in den verschiedenen Eingabebereichen Werte verändert

- längeres Drücken > schneller Wertedurchlauf

RESET (kurz drücken) vor dem Training

- Löschen des angezeigten Vorgabewertes

RESET (länger drücken)

- Löschen der Anzeige für einen Neustart.

RECOVERY (Erholungspuls mit Fitnessnote)

Mit dieser Funktionstaste wird die Erholungspuls-funktion gestartet und eine Fitnessnote ermittelt.

Pulsmessung

Die Pulsmessung kann über 3 Quellen erfolgen:

1. Ohrclip
   (optional)
2. Handpulssensoren
   3 Brustgurt mit Einsteckempfänger (optional)

KETTLER 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:15 12:34 12:35 12:36 12:37 12:38 12:39 12:40 12:41 12:42 12:43 12:44 12:45 12:46 12:47 12:48 12:49 12:50 12:51 12:52 12:53 12:54 12:55 12:56 12:57 12:58 12:59 12:60 12:61 12:62 12:63 12:64 12:65 12:66 12:67 12:68 12:69 12:70 12:71 12:72 12:73 12:74 12:75 12:76 12:77 12:78 12:79 12:80 12:81 12:82 12:83 12:84 12:85 12:86 12:87 12:88 12:89 12:90 12:91 12:92 12:93 12:94 12:95 12:96 12:97 12:98 12:99 13:00 13:01 13:02 13:03 13:04 13:05 13:06 13:07 13:08 13:09 13:10 13:11 13:12 13:13 13:14 13:15 13:16 13:17 13:18 13:19 13:20 13:21 13:22 13:23 13:24 13:25 13:26 13:27 13:28 13:29 13:30 RPM SPEED TIME DISTANCE ANN RASSLE PULSE RECOVERY RESET + MODE

STOP

STOP

STOP

Trainings- und Bedienungsanleitung

Anzeigebereich / Display

Das Display informiert über die verschiedenen Funktionen.

STOP SCAN 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:15:34 8:15:34 8:15:34 8:15:34 8:15:34 8:15:34 8:15:34 8:15:34 8:15:34 8:15:34 8:15:34 8:15:34 8:15:34 8:25:34 8:25:34 8:25:34 8:25:34 8:25:34 8:25:34 8:25:34 8:25:34 8:25:34 8:25:34 8:25:34 8:25:34 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:25:36 8:19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.19.27

Gesamtkilometer (odo)

0 000 KM

Anzeige von 0 - 9999

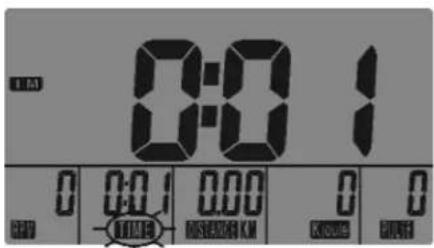

Trainingszeit (TIME)

Anzeige von 0:00 > 99:59 99:00 > 0:00

Trittfrequenz (RPM)

Anzeige von 14 – 199

Geschwindigkeit (KM/H)

SFO 2:13 2:13 0:03 0:01 70 *888 TIME KNEE ♥ PUE

Anzeige von 5,0 – 99,9 km/h

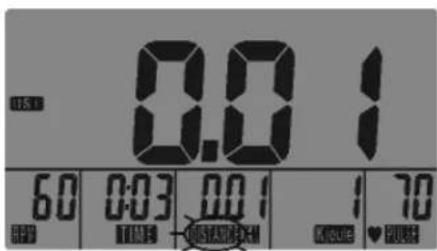

Entfernung (DISTANCE)

0.01 60 0:03 00:1 70 TIME DISTANCE KONCE ♥ ROLL

Anzeige von 0,00 > 999,9 999,5 > 0,00

Energieverbrauch

(KJOULE)

oder

(Kcal)

60 0:03 0:01 1:70 BUT LIME 05:00 KI KONE ♥ PUS

Anzeige von

0 > 99:59

9990 > 0

Puls

70 60 0:03 0.01 70 FP 1MHz 15V/200 KM 2kHz

Herzsymbol (blinkt), wenn Signal erfasst wird

Anzeige von

40 - 220

Die Pedalumdrehungen in der Anleitung beziehen sich auf einen Heimtrainer

60 U/min = 21,3 km/h.

Bei einem Crosstrainer ist die Zuordnung

60 U/min = 9,5 km/h

Trainings- und Bedienungsanleitung

1. Training ohne Vorgaben

- Eine Taste drücken

STOP wird angezeigt und TIME blinkt zur Eingabe einer Trainingszeit und ein Pulswert wird angezeigt, wenn das Pulssignal über Ohrclip, Handpuls oder Einsteckempfänger erkannt wird.

und / oder

- Pedaltreten

Die Trainingszeit und folgende Anzeigen werden hochzählend angezeigt.

Der Anzeigewechsel ist aktiv und wird durch SCAN angezeigt. Die Anzeigebereiche wechseln im 6 Sekundentakt.

2. Training mit Vorgaben

Es können unter Zeit, Strecke, Energie Vorgabewerte eingegeben werden. Bei Trainingsbeginn zählen diese Werte herunter. Wird Null erreicht blinkt die Anzeige und ein Signalton wird ausgegeben. Danach wird mit dem Vorgabewert weiter aufwärts gezählt.

Unter Puls kann ein Wert eingegeben werden, der wenn er überschritten wird blinkt.

- Eine Taste drücken

Anzeige: Vorgabe "TIME"

Zeitvorgabe (TIME)

- Mit "Plus" oder "Minus" Werte eingeben (z.B. 30:00)

- Mit "MODE" bestätigen.

Anzeige: nächste Vorgabe "DISTANCE"

Streckenvorgabe (DISTANCE)

- Mit "Plus" oder "Minus" Werte eingeben (z.B. 7,50)

- Mit "MODE" bestätigen.

Anzeige: nächste Vorgabe "Kjoule oder Kcal"

Energievorgabe (Kjoule oder Kcal)

- Mit "Plus" oder "Minus" Werte eingeben (z.B. 780)

- Mit "MODE" bestätigen.

Anzeige: nächste Vorgabe "Alterseingabe"

Pulsüberwachung (Bei Überschreitung blinkt der Bereich)

- Mit "Plus" oder "Minus" Wert eingeben (z.B. 130)

- Mit "MODE" bestätigen (Vorgabenmodus beendet)

Anzeige: Trainingsbereitschaft mit Zeitvorgabe

• Pedaltreten startet das Training

Vorgabewerte werden abwärts zählend angezeigt.

Anzeigewechsel SCAN ist aktiv

Bemerkung:

- "MODE" drücken stoppt und startet den Anzeigewechsel.

- Bei Erreichen von Vorgaben bei Zeit, Entfernung und Kjoule/Kcal (0-Werte) werden kurze Signaltöne ausgeben und die unteren Anzeigebereiche blinken. Die Werte zählen ab jetzt weiter hoch.

- Wird der eingegebene Pulswert überschritten, blinkt die untere Pulsanzeige zur Warnung.

Trainingsunterbrechung oder -ende

Bei weniger als 15 Pedalumdrehungen/min erkennt die Elektronik eine Trainingsunterbrechung. Im Display wird STOP SCAN angezeigt und die Trainingsdaten werden im Wechsel angezeigt.

? RPM oder SPEED ? TIME ? DISTANCE ? Kjoule/Kcal? PULSE ? ODO ? u.s.w.

- "MODE" drücken stoppt und startet den Anzeigewechsel.

Die Trainingsdaten werden für 4 Minuten angezeigt. Drücken Sie in dieser Zeit keine Tasten und trainieren nicht, schaltet die Elektronik in den Standby-Betrieb mit Uhrzeitanzeige.

Eine Trainingsunterbrechung wird eine paar Sekunden verzögert erkannt.

Trainingswiederaufnahme

Bei Fortsetzung des Trainings innerhalb von 4 Minuten werden die letzten Werte weiter- oder heruntergezählt.

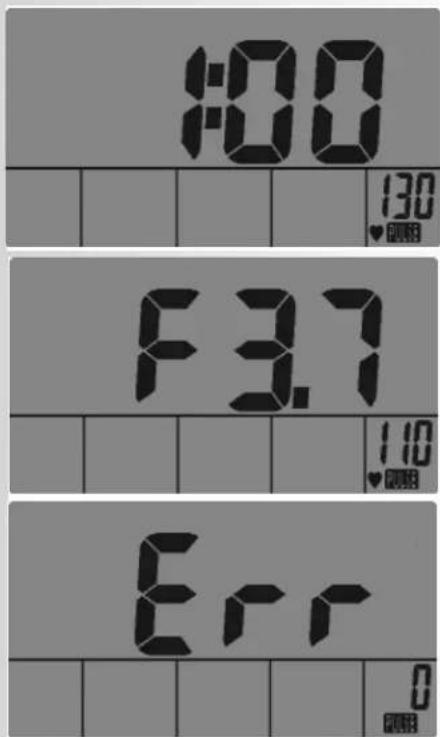

RECOVERY Erholungspulsphase

Die RECOVERY-Funktion kann nach jedem Trainingsprogramm angewendet werden.

Mit der RECOVERY-Taste erreicht man eine Erholpulsmessung zum Trainingsende. Aus Anfangs- und Endpuls einer Minute wird die Abweichung und eine Fitnessnote ermittelt. Bei gleichem Training ist die Verbesserung dieser Note ein Maß für die Fitnesssteigerung.

Wenn Sie die Zielwerte erreicht haben beenden Sie das Training, drücken die RECOVERY-Taste, und lassen danach die Hände auf den Handpulssensoren liegen. Bei vorheriger Pulsmessung erscheint im Display 00:60 für Zeit und im PULSE-Display blinkt der aktuelle Pulswert. Die Zeit beginnt von 00:60 herunter zu zählen. Lassen Sie die Hände auf den Handpulssensoren liegen, bis auf >0< gezählt worden ist. Rechts im Display wird ein Wert zwischen F1 und F6 angezeigt. F1 ist der beste und F6 der schlechteste Status. Nochmaliges Drücken von RECOVERY beendet die Funktion.

Wird zu Beginn oder Ende des Zeitrücklaufs kein Puls erfasst, erscheint die Fehlermeldung "Err".

UT6886/UT6887

1:00 130 ♥ 2000 F3.7 110 ♥ 2000 Err 0 2000

Trainings- und Bedienungsanleitung

Allgemeine Hinweise

Systemtöne

Einschalten

Beim Einschalten, während des Segmenttests wird ein Ton ausgegeben.

Vorgaben

Bei Erreichen von Vorgaben bei Zeit, Entfernung und KJoule/kcal wird ein kurzer Ton ausgeben.

Maximalpulsüberschreitung

Wird der eingestellte Maximalpuls um einen Pulsschlag überschritten, so werden für die Zeit 2 kurze Töne ausgegeben.

Recovery

Berechnung der Fitnessnote (F):

$$ \text { Note } (\mathbf {F}) = 6. 0 - \left(\frac {1 0 \times (P 1 - P 2)}{P 1}\right) ^ {2} $$

P1 Belastungspuls, P2 = Erholungspuls

F1.0 = sehr gut, F6.0 = ungenügend

Durchschittswertberechnung

Die Durschnittswertberechnungen beziehen sich auf zurückliegende Trainingseinheiten bis zu einem Reset oder zum Schlummermodus.

Hinweise zur Pulsmessung

Die Pulsberechnung beginnt, wenn das Herz in der Anzeige im Takt Ihres Pulsschlages blinkt.

Mit Ohrclip

Der Pulssensor arbeitet mit Infrarotlicht und misst die Veränderungen der Lichtdurchlässigkeit Ihrer Haut, die von Ihrem Pulsschlag hervorgerufen werden. Bevor Sie den Pulssensor an Ihr Ohrläppchen klemmen, reiben Sie es zur Durchblutungssteigerung 10 mal kräftig.

Vermeiden Sie Störimpulse.

• Befestigen Sie den Ohrclip sorgfältig an Ihrem Ohrläppchen und suchen Sie den günstigsten Punkt für die Abnahme (Herzsymbol blinkt ohne Unterbrechnung auf).
• Trainieren Sie nicht direkt unter starkem Lichteinfall z.B. Neonlicht, Halogenlicht, Spot - Strahler, Sonnenlicht.
• Schließen Sie Erschütterungen und Wackeln des Ohrsensors inklusive Kabel vollkommen aus. Stecken Sie das Kabel immer mittels Klammer an Ihrer Kleidung oder noch besser an einem Stirnband fest.

Mit Brustgurt

Beachten Sie die dazugehörige Anleitung.

Mit Handpuls

Eine durch die Kontraktion des Herzens erzeugte Kleinstspannung wird durch die Handsensoren erfasst und durch die Elektronik ausgewertet

• Umfassen Sie die Kontaktflächen immer mit beiden Händen
  • Vermeiden Sie ruckartiges Umfassen
• Halten Sie die Hände ruhig und vermeiden Sie Kontraktionen und Reiben auf den Kontaktflächen

Bemerkung:

Es ist nur eine Art der Pulsmessung möglich: entweder mit Ohrclip oder mit Handpuls oder mit Brustgurt. Befindet sich kein Ohrclip bzw. Einsteckempfänger in der Pulsbuchse, so ist die Handpulsmessung aktiviert. Wird ein Ohrclip bzw. Einsteckempfänger in der Pulsbuchse eingesteckt, so wird die Handpulsmessung automatisch deaktiviert. Es ist nicht erforderlich, den Stekker der Handpulssensoren herauszuziehen.

	✓	✓
	optional	optional
	optional	optional

Störungen beim Trainingscomputer

Drücken Sie die SET –Taste länger (Reset)

Batteriewechsel

Erscheint die Displayanzeige nur noch sehr schwach, sollten die Batterien ersetzt werden. Die Werte und Vorgaben des letztes Training gehen verloren. Die Uhrzeit muss neu eingestellt werden.

Trainingsanleitung

Sportmedizin und Trainingswissenschaft nutzen die Fahrrad-Ergometrie u.a. zur Überprüfung der Funktionsfähigkeit von Herz, Kreislauf und Atmungssystem.

Ob Ihr Training nach einigen Wochen die gewünschten Auswirkungen erzielt hat, können Sie folgendermaßen feststellen:

1. Sie schaffen eine bestimmte Ausdauerleistung mit weniger Herz-/Kreislaufleistung als vorher
2. Sie halten eine bestimmte Ausdauerleistung mit der gleichen Herz-/Kreislaufleistung über eine längere Zeit durch.
3. Sie erholen sich nach einer bestimmten Herz-/Kreislaufleistung schneller als vorher.

Richtwerte für das Ausdauertraining

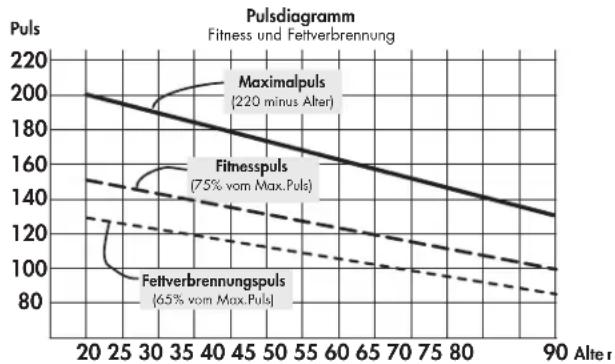

Maximalpuls: Man versteht unter einer maximalen Ausbelastung das Erreichen des individuellen Maximalpulses. Die maximal erreichbare Herzfrequenz ist vom Alter abhängig. Hier gilt die Faustformel: Die maximale Herzfrequenz pro Minute entspricht 220 Pulsschläge minus Lebensalter.

Beispiel: Alter 50 Jahre -> 220 - 50 = 170 Puls/Min.

Belastungsintensität

Belastungspuls: Die optimale Belastungsintensität wird bei 65–75% (vgl. Diagramm) des Maximalpulses erreicht. In Abhängigkeit vom Alter verändert sich dieser Wert.

Belastungsumfang

Dauer einer Trainingseinheit und deren Häufigkeit pro Woche: Der optimale Belastungsumfang ist gegeben, wenn über einen längeren Zeitraum 65–75% der individuellen Herz-/Kreislaufleistung erreicht wird. Faustregel:

Trainingshäufigkeit Trainingsdauer

täglich 10 min

2–3 x wöchentlich 20–30 min

1–2 x wöchentlich 30–60 min

Anfänger sollten nicht mit Trainingseinheiten von 30-60 Minuten beginnen.

Das Anfängertraining kann in den ersten 4 Wochen folgendermaßen konzipiert sein:

Trainingshäufigkeit Umfang einer Trainingseinheit

1. Woche

3 x wöchentlich 2 Minuten Training

1 Minute Pause für Gymnastik
2 Minuten Training
1 Minute Pause für Gymnastik
2 Minuten Training

2. Woche

3 x wöchentlich 3 Minuten Training

1 Minute Pause für Gymnastik
3 Minuten Training
1 Minute Pause für Gymnastik
2 Minuten Training

3. Woche

3 x wöchentlich 4 Minuten Training

1 Minute Pause für Gymnastik
3 Minuten Training
1 Minute Pause für Gymnastik
3 Minuten Training

4. Woche

3 x wöchentlich 5 Minuten Training

1 Minute Pause für Gymnastik
4 Minuten Training
1 Minute Pause für Gymnastik
4 Minuten Training

Vor und nach jeder Trainingseinheit dient eine ca. 5-minütige Gymnastik dem Aufwärmen bzw. dem Cool-down. Zwischen zwei Trainingseinheiten sollte ein trainingsfreier Tag liegen, wenn Sie im späteren Verlauf das 3 mal wöchentliche Training von 20-30 Minuten bevorzugen. Ansonsten spricht nichts gegen ein tägliches Training.
