BEDIENUNGSANLEITUNG ST 7476 KETTLER

Computer- und Trainingsanleitung

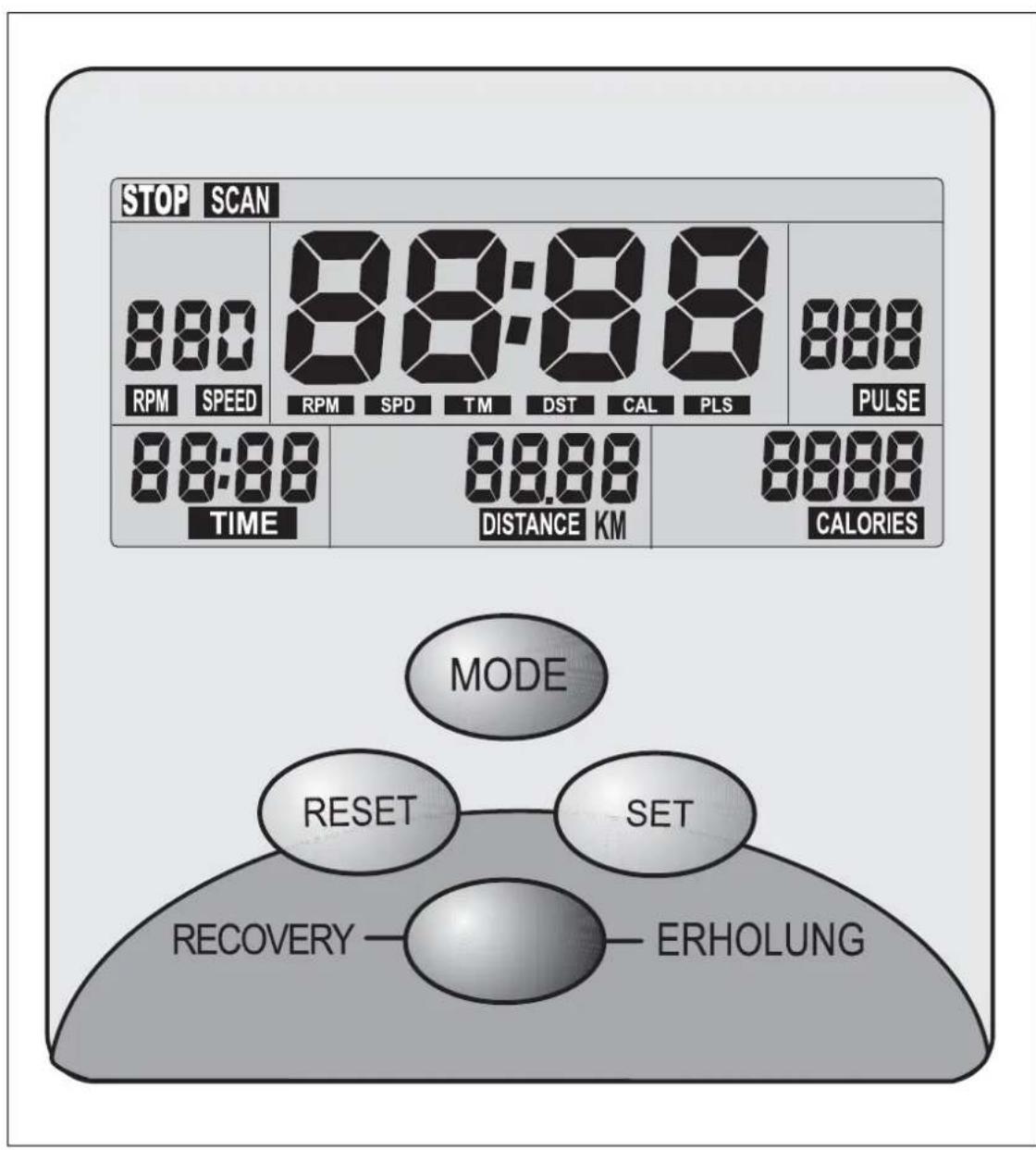

ST 7476 – (Vigo/ Tenso)

STOP SCAN 8:00 88:88 RPM SPEED RPM SPD TM DST CAL PLS PULSE 88:88 88:88 88:88 TIME DISTANCE KM CALORIES MODE RESET SET RECOVERY ERHOLUNG

Funktionen und Bedienung des Trainingscomputers

Bedienungsanleitung für den Trainingscomputer mit Digitalanzeige (7847)

1. Start ohne Vorkenntnisse

Sie können ohne Vorkenntnisse mit dem Training beginnen. Im Display werden die verschiedenen Informationen angezeigt. Für ein effizientes Training und zum Einstellen Ihrer persönlichen Trainingsvorgaben lesen und befolgen Sie bitte diese Bedienungsanweisung.

Lesen Sie auch die allgemeinen Hinweise in der Trainingsanleitung.

GERÄTESTART

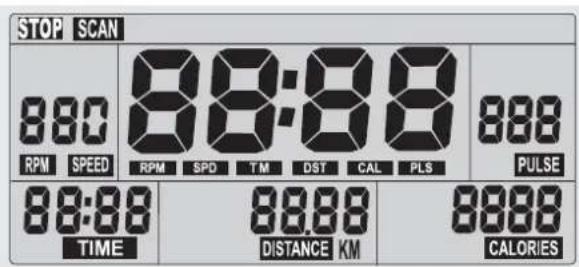

Setzen Sie 2 Batterien ein (1,5 V UM 3/ AA). Der Computer führt einen Segmenttest durch und zeigt alle darstellbaren Zeichen.

STOP SCAN 88:0 RPM SPEED 88:88 RPM SPD TM DST CAL PLS 888 PULSE 88:88 TIME 88.88 DISTANCE KM 88.88 CALORIES

Zur Bestätigung ertönt ein Piepton.

Danach erscheint die Kalenderanzeige und die Jahresanzeige blinkt. Bezeichnung Y = Year = Jahr. Mit der Taste SET wählen

sie das aktuelle Jahr. Wenn

Sie zu weit getippt haben, drücken Sie RESET: Start wieder bei 2004. Nach Bestätigung mit MODE gelangen Sie links daneben in das Datumsdisplay. Hier

geben Sie mit SET in der gleichen Weise den Monat (M=Month=Monat) ein, und nach Bestätigung mit MODE den Tag (D=Day=Tag). Wiederum MODE übernimmt den Tag und springt zu der Großanzeige Uhrzeit. Hier stellen Sie ebenfalls mit SET und MODE zuerst Stunden und dann Minuten ein. Nach Bestätigen der Minuten durch die Taste MODE, gelangen Sie in den Vorgabebereich der Funktionen.

Die Kalender- und Zeiteinstellungen bleiben solange gespeichert, bis die Batterien gewechselt werden müssen.

3:47 23°C 5:16 2006 M D Y

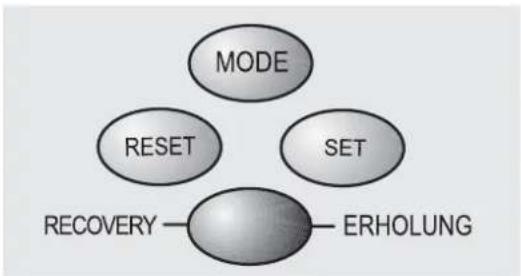

2. Funktionstasten

MODE

Wählen Sie durch kurzes Drücken der MODE-

Taste zwischen den Funktionen [TIME, DISTANCE, CALORIES oder PULSE] sowohl zur Anzeige, als auch für Ihre persönlichen Einstellungen.

Wenn Sie die MODE-Taste lange gedrückt halten, werden alle Werte auf >0< gesetzt.

SET

Mit der SET-Taste werden Vorgabewerte eingestellt. Dazu muß sich das Gerät in Ruheposition

befinden > Anzeige im Display oben links: STOP. Durch kurzes Drücken der SET-Taste erhöhen Sie die Einstellwerte der verschiedenen Funktionen > [TIME; DISTANCE, CALORIES oder PULSE]. Wenn die SET-Taste länger gehalten wird, kann der Einstellwert in schneller Zählfolge erreicht werden.

RESET

Mit der RESET-Taste werden die Funktionen auf >0< gestellt. Bei der Vorgabeneinstellung einer jeweiligen Funktion wird nur der Wert dieser

Funktion durch kurzes Drücken der RESET-Taste auf >0< gestellt. Wenn die RESET-Taste länger als 2 Sekunden gehalten wird, werden alle Werte auf >0< gestellt; das entspricht einem Neustart des Computers.

Beim Austausch der Batterien werden ebenfalls alle Werte auf >0< zurückgesetzt.

RECOVERY

Nutzen Sie die RECOVERY-Taste zur Aktivierung der Erholungspulsfunktion nach dem Training.

3. Funktionen – Displayanzeigen

Allgemein: In dem Display erscheint jeweils eine Großanzeige und gleichzeitig mehrere Segmentanzeigen im unteren Bereich nebeneinander.

Nach Beendigung des Trainings bleiben die Trainingsdaten erhalten, und können bei neuem Trainingsbeginn abgerufen werden. Die neuen Daten werden dann hinzugerechnet.

Ausnahme: Der Computer wurde mit RESET auf >0< gesetzt, in der persönlichen Trainingsvorgabe wurde der Wert auf >0< gesetzt oder die Batterien wurden ausgetauscht.

- Bei Unterbrechung des Trainings für 4 Minuten wird der Hauptbildschirm abgestellt.

- W enn der Computer undefinierbare Anzeigen wiedergibt, nehmen Sie die Batterien heraus, setzen sie wieder ein und versuchen es erneut.

SCAN

Wechselnde Anzeige aller Funktionen in großer Darstellung. Links im Display erscheint jeweils die Bezeichnung in abgekürzter Form: RPM = Round Per Minute = Umdrehung pro Minute/ Trittfrequenz SPD = SPEED = Geschwindigkeit TM = TIME = Trainingszeit

DST = DISTANCE = zurückgelegte Strecke

CAL = CALORIES = Energie / Kalorienverbrauch

Wenn die Großanzeige mit der jeweiligen Einheit erscheint, blinkt in dem kleinen Fenster die Funktionsbezeichnung.

In diesem Display wird im Wechselintervall (alle 6 Sekunden) die Trittfrequenz als RPM (=Umdrehung pro Minute) und die Geschwindigkeit SPEED in km/h angezeigt. Die Höchstgeschwindigkeit beträgt 99,9 km/h

TIME (links unten)

In diesem Display wird die Trainingszeit gemessen. Die maximale Zeitmessung beträgt 99:59 Minuten.

DISTANCE (mitte)

Die zurückgelegte Entfernung wird in km gemessen. Die Streckenzählung beginnt mit >0<, und kann maximal bis 99,99 km angezeigt werden. Die Zählabstufung erfolgt in 0,01 km Schritten = 10 Meter.

CALORIES (rechts unten)

In diesem Display wird der errechnete Kalorienverbrauch angezeigt. Die Maximalanzeige liegt bei 9999.

Die Daten dienen aber nur als grobe Richtlinie im Vergleich der verschiedenen

Übungen, und können nicht zu medizinischen Zwecken verwendet werden.

PULSE (rechts oben)

Wenn Sie mit beiden Händen die Handgriffensoren halten, zeigt das Display die aktuellen Herzfrequenzwerte an. Sie können vor dem Training einen Zielwert eingeben. Wenn die Herzfrequenz

dieses Ziel überschreitet, ertönt ein Alarm, um Sie darauf aufmerksam zu machen.

SCHLAFMODUS (leer)

Wenn keine UPM oder PULSE erfasst werden oder keine manuelle Einstellungen innerhalb von 4 Minuten vorgenommen werden, so schaltet das Gerät in den Schlafmodus.

In diesem Modus wird die Uhrzeit, als Großanzeige, die Temperatur und das Datum mit Monat, Tag und Jahr angezeigt.

4. Persönliche Trainingsvorgaben

Allgemein

• Ohne besondere Voreinstellungen zählen die Werte in den einzelnen Funktionen [TIME, DISTANCE, CALORIES und PULSE] von >0< an aufwärts.

• Für ein sinnvolles Training reicht es aus, lediglich in einer Funktion [TIME, DISTANCE, CALORIES oder PULSE] einen Zielwert einzustellen.

• Wenn ein persönlicher Zielwert als Trainingsvorgabe eingestellt wird, zählt der Computer von diesem Wert nach unten. Bei Erreichen des Zielwertes >0< ertönt ein Signalton. Wenn danach ohne Einstellung eines neuen Zielwertes weiter trainiert wird, zählt der Computer in diesem Modus wieder von >0< aufwärts.

• E inmal eingestellte Zielwerte können nicht während des Trainings verändert werden, sondern nur im Stillstand.

Die Einstellung der Zielwerte ist bei allen Funktionen gleich:

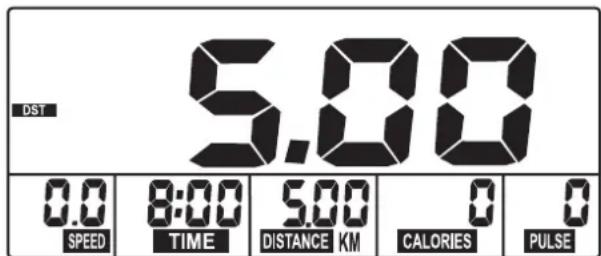

z. B. DISTANCE

1. Drücken Sie die MODE-Taste, bis im Feld DISTANCE die Zahl blinkt, und die große Zahl im Display steht (Kürzel links > DST)
2. Durch kurzes Drücken der Taste SET erhöhen sie den Wert. z.B. DISTANCE in 0,5 km Schritten. Wenn Sie die SET-Taste gedrückt halten wird der Einstellwert schneller gezählt.
3. Wenn Sie den Zielwert wieder reduzieren möchten, drücken Sie kurz die RESET-Taste. Es wird wieder von >0< gezählt. Nochmaliges Drücken der SET-Taste bis zum Zielwert.
4. Wenn Sie den Zielwert eingestellt haben, drücken Sie die MODE-Taste. Der Wert ist dann in dieser Funktion gespeichert und Sie gelangen in die nächste Funktion z.B. CALORIES.

DST 5.00 0.0 8:00 5.00 0 0 SPEED TIME DISTANCE KM CALORIES PULSE

1. Geben Sie den Vorgabewert möglichst nur in einer Funktion ein, weil sich sonst die Trainingsziele überschneiden. Z.B. wenn Sie das voreingestellte Zeitziel früher erreichen würden, als das voreingestellte Streckenziel.
2. Die Vorgabewerte in den anderen Funktionen [TIME; CALORIES oder PULSE] werden, wie unter 1-4 beschreiben ebenfalls mit den Tasten SET, RESET und MODE eingeben.

Nach Abschluß der Vorgabe beginnen Sie mit dem Training. Während des Trainings wechselt im Display die Anzeige der verschiedenen Funktionen alle 6 Sekunden. Wenn Sie während dieser Anzeige die MODE-Taste drücken, bleibt die gewählte Funktion im Display in großen Zahlen erhalten. Im kleinen Display blinkt der Funktionsname z.B. PULSE.

Ein nochmaliges Drücken der MODE-Taste bewirkt den SCAN-Betrieb > Anzeigewechsel alle 6 Sekunden.

Funktionen und Bedienung des Trainingscomputers

RECOVERY

Mit der RECOVERY-Taste erreicht man eine Erholpulsmessung zum Trainingsende. Aus Anfangs- und Endpuls

einer Minute wird die Abweichung und eine Fitnessnote ermittelt. Bei gleichem Training ist die Verbesserung dieser Note ein Maß für die Fitnesssteigerung.

Wenn Sie die Zielwerte erreicht haben beenden Sie das Training, drücken die RECOVERY-Taste, und lassen danach die Hände auf den Handpulssensoren liegen. Bei vorheriger Pulsmessung erscheint im Display 00:60 für Zeit und in der PULSE-Segmentanzeige (rechts) blinkt der aktuelle Pulswert. Die Zeit beginnt von 00:60 herunter zu zählen. Lassen Sie die Hände an den Handpulssensoren liegen, bis auf >0< gezählt worden ist. Im Display wird ein Wert zwischen F1 und F6 angezeigt. F1 ist der beste und F6 der schlechteste Status. Nochmaliges Drücken von RECOVERY beendet die Funktion.

00:60 100 F6 100

5. Pulserfassung

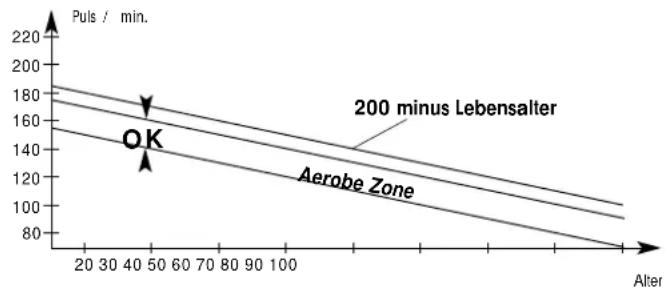

Der richtige Trainingspuls [Aerobe Zone]

Der Trainingspuls ist abhängig vom Alter. Es gibt für jedes Alter den "richtigen" sogenannten aeroben Trainingsbereich (Faustformel: 180 minus Lebensalter), der durch eine obere und eine untere Pulsgrenze (+/- 10 Schläge) gekennzeichnet ist. Der Trainingspuls sollte immer innerhalb der aeroben Zone liegen. Die maximale Pulsfrequenz (200 minus Lebensalter) sollte nicht überschritten werden. Gesunde Personen orientieren sich an nachstehendem Diagramm

6. Trainingsanleitung

Zu Ihrer Sicherheit

Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen

Dieses Trainingsgerät ist speziell für den Freizeitsportler entwickelt worden. Es eignet sich hervorragend für das Herz-Kreislauf-Training.

Das Training ist methodisch nach den Grundsätzen des Ausdauertrainings zu gestalten. Dadurch werden vornehmlich Veränderungen und Anpassungen am Herz-Kreislauf-System hervorgerufen. Hierzu zählen das Absinken der Ruhepulsfrequenz und des Belastungspulses.

Damit steht für das Herz mehr Zeit für die Füllung der Herzkammern und die Durchblutung der Herzmuskulatur (durch die Herzkranzgefäße) zur Verfügung. Ferner nehmen Atemtiefe und Menge der Luft zu, die eingeatmet werden kann (Vitalkapazität). Weitere positive Veränderungen finden im Stoffwechselsystem statt. Um diese positiven Veränderungen zu erreichen, muss man das Training nach bestimmten Richtlinien planen.

Zur Trainingsintensität

Die Intensität wird beim Training mit dem Gerät zum einen über die Tretfrequenz und zum anderen über den Tretwiderstand geregelt. Den Tretwiderstand bestimmt der Trainierende mit der Bremskraftverstellung an der Lenksäule. Es ist stets darauf zu achten, sich hinsichtlich der Intensität nicht zu überfordern und Überlastungen zu vermeiden. Falsches oder übermäßiges Training kann zu gesundheitlichen Schäden führen.

Kontrollieren Sie deshalb während des Trainings anhand Ihrer Pulsfrequenz, ob Sie Ihre Trainingsintensität richtig bestimmt haben. Als Faustregel für eine angemessene Pulsfrequenz gilt:

180 minus Lebensalter

Daraus folgt, dass z.B. eine 50jährige Person ihr Ausdauertraining mit einer Pulsfrequenz von 130 gestalten sollte. Trainingsempfehlungen auf der Grundlage dieser Berechnungen werden von zahlreichen anerkannte Sportmedizinern als günstig erachtet. Demnach sollten Sie die Frequenz und den Widerstand beim Training so festlegen, dass Sie Ihre optimale Pulsfrequenz gemäß der o.g. Faustregel erreichen. Diese Empfehlungen treffen jedoch nur für gesunde Personen zu und gelten nicht für Herz-Kreislauf-Kranke!

Zum Belastungsumfang

Der Anfänger steigert den Belastungsumfang seines Trainings nur allmählich. Die ersten Trainingseinheiten sollten relativ kurz und intervallartig aufgebaut sein.

Als fitnesspositiv werden von Seiten der Sportmedizin folgende Belastungsfaktoren erachtet:

Trainingshäufigkeit Trainingsdauer

täglich 10 min

2-3 x wöchentlich 20-30 min

1-2 x wöchentlich 30-60 min

Anfänger sollten nicht mit Trainingseinheiten von 30-60 Minuten beginnen.

Das Anfängertraining kann in den ersten 4 Wochen folgendermaßen konzipiert sein:

Trainingshäufigkeit Umfang einer Trainingseinheit

1. Woche

3 x wöchentlich 2 Minuten Training

1 Minute Pause für Gymnastik

2 Minuten Training

1 Minute Pause für Gymnastik

2 Minuten Training

2. Woche

3 x wöchentlich 3 Minuten Training

1 Minute Pause für Gymnastik

3 Minuten Training

1 Minute Pause für Gymnastik

2 Minuten Training

3. Woche

3 x wöchentlich 4 Minuten Training

1 Minute Pause für Gymnastik

3 Minuten Training

1 Minute Pause für Gymnastik

3 Minuten Training

4. Woche

3 x wöchentlich 5 Minuten Training

1 Minute Pause für Gymnastik

4 Minuten Training

1 Minute Pause für Gymnastik

4 Minuten Training

Zur persönlichen Trainingsdokumentation können Sie die erreichten Trainingswerte in der Leistungstabelle eintragen. Vor und nach jeder Trainingseinheit dient eine ca. 5 - minütige Gymnastik dem Aufwärmen bzw. dem Cool - Down. Zwischen zwei Trainingseinheiten sollte ein trainingsfreier Tag liegen, wenn Sie im späteren Verlauf das 3 mal wöchentliche Training von 20 - 30 Minuten bevorzugen. Ansonsten spricht nichts gegen ein tägliches Training.
