BEDIENUNGSANLEITUNG HMS 3320 CLATRONIC

Обзор деталей прибора .............................................. стр. 3 Руководство по эксплуатации .................................... стр. 37 Технические данные ................................................... стр. 39 05-HMS 3320.indd 205-HMS 3320.indd 2 19.03.2009 11:35:41 Uhr19.03.2009 11:35:41 Uhr3 Übersicht der Bedienelemente Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Overview of the Components • Przegląd elementów obsługi • Přehled ovládacích prvků A kezelőelemek áttekintése • Огляд елементів приладу • Обзор деталей прибора 05-HMS 3320.indd 305-HMS 3320.indd 3 19.03.2009 11:35:42 Uhr19.03.2009 11:35:42 Uhr4 DEUTSCH DEUTSCH Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs- anleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

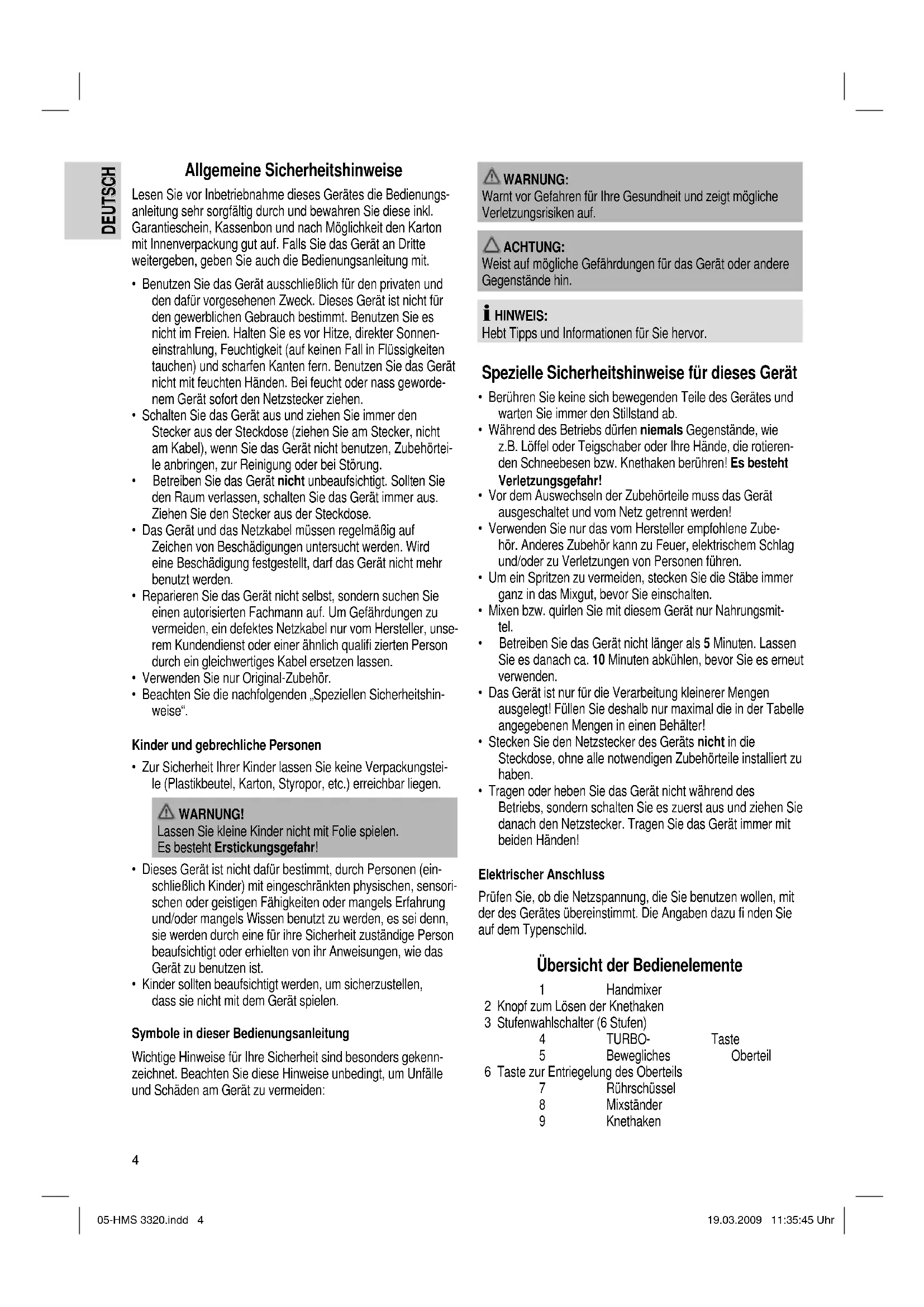

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonnen- einstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass geworde- nem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörtei- le anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unse- rem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie die nachfolgenden „Speziellen Sicherheitshin- weise“. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungstei- le (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn- zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Spezielle Sicherheitshinweise für dieses Gerät

• Berühren Sie keine sich bewegenden Teile des Gerätes und warten Sie immer den Stillstand ab.

• Während des Betriebs dürfen niemals Gegenstände, wie z.B. Löffel oder Teigschaber oder Ihre Hände, die rotieren- den Schneebesen bzw. Knethaken berühren! Es besteht Verletzungsgefahr!

• Vor dem Auswechseln der Zubehörteile muss das Gerät ausgeschaltet und vom Netz getrennt werden!

• Verwenden Sie nur das vom Hersteller empfohlene Zube- hör. Anderes Zubehör kann zu Feuer, elektrischem Schlag und/oder zu Verletzungen von Personen führen.

• Um ein Spritzen zu vermeiden, stecken Sie die Stäbe immer ganz in das Mixgut, bevor Sie einschalten.

• Mixen bzw. quirlen Sie mit diesem Gerät nur Nahrungsmit- tel.

• Betreiben Sie das Gerät nicht länger als 5 Minuten. Lassen Sie es danach ca. 10 Minuten abkühlen, bevor Sie es erneut verwenden.

• Das Gerät ist nur für die Verarbeitung kleinerer Mengen ausgelegt! Füllen Sie deshalb nur maximal die in der Tabelle angegebenen Mengen in einen Behälter!

• Stecken Sie den Netzstecker des Geräts nicht in die Steckdose, ohne alle notwendigen Zubehörteile installiert zu haben.

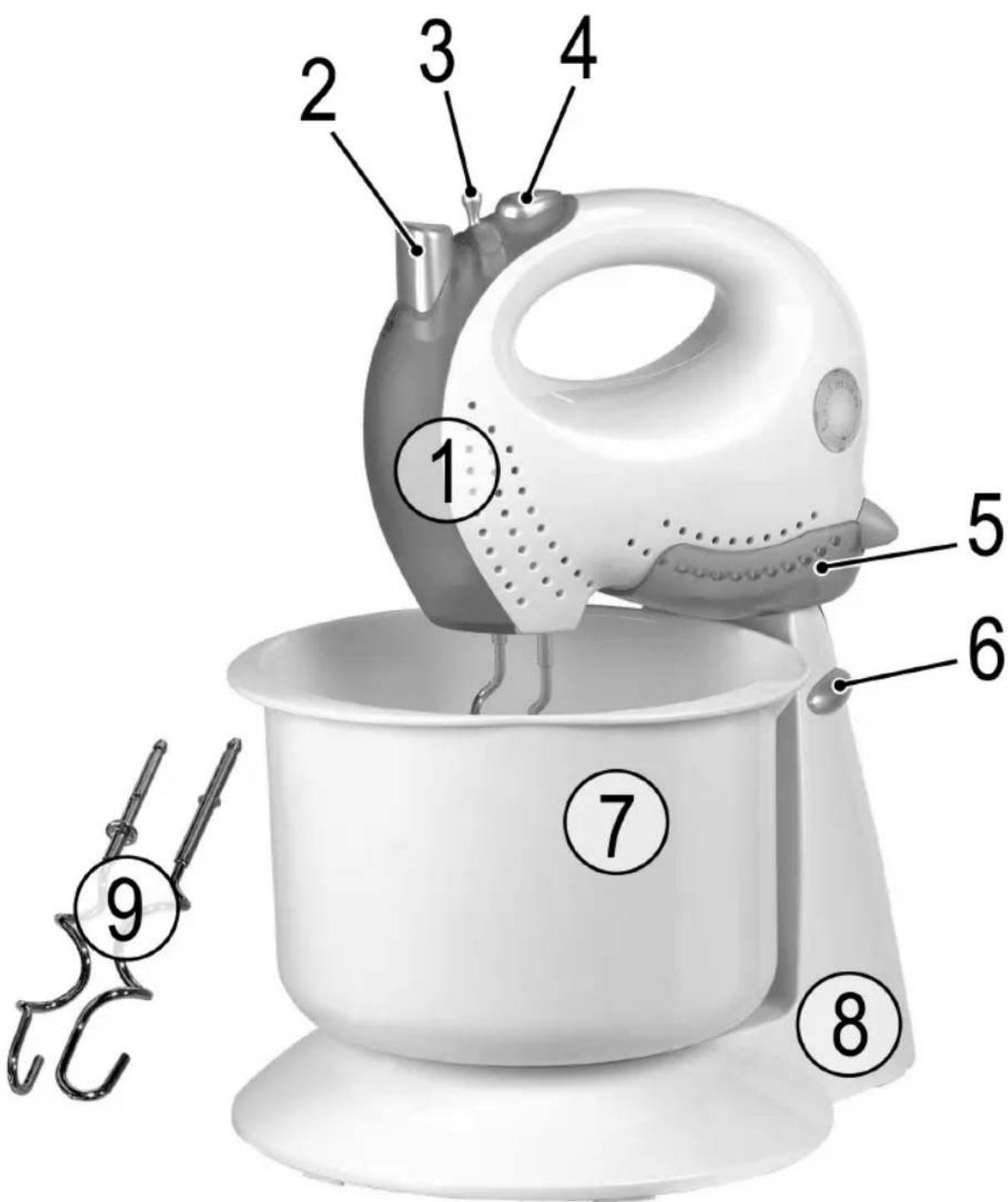

• Tragen oder heben Sie das Gerät nicht während des Betriebs, sondern schalten Sie es zuerst aus und ziehen Sie danach den Netzstecker. Tragen Sie das Gerät immer mit beiden Händen! Elektrischer Anschluss Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu fi nden Sie auf dem Typenschild. Übersicht der Bedienelemente 1 Handmixer 2 Knopf zum Lösen der Knethaken 3 Stufenwahlschalter (6 Stufen) 4 TURBO- Taste 5 Bewegliches Oberteil 6 Taste zur Entriegelung des Oberteils 7 Rührschüssel 8 Mixständer 9 Knethaken 05-HMS 3320.indd 405-HMS 3320.indd 4 19.03.2009 11:35:45 Uhr19.03.2009 11:35:45 Uhr5 DEUTSCH DEUTSCH Turbo Betrieb Zum kurzzeitigen Schalten auf Höchstdrehzahl. Beim Drücken in kurzen Abständen erreichen Sie einen Pulsbetrieb. ACHTUNG: Benutzen Sie diese Funktion maximal 1 Minute. Benutzung der Knethaken/Rührbesen

1. Stellen Sie den Stufenwahlschalter (3) auf „0“ und stellen

Sie sicher, dass der Mixer (1) vom Netz getrennt ist.

2. Pressen Sie das Ende der Knethaken bzw. der Rührbesen

in die dafür vorgesehenen Öffnungen des Mixers, bis diese einrasten. Durch leichtes Drehen beim Pressen wird das Einsetzen erleichtert. HINWEIS: Der Knethaken mit der Tellerscheibe am Schaft lässt sich nur auf der, von unten gesehen, linken Seite des Mixers einstecken.

3. Schließen Sie das Gerät an eine vorschriftsmäßig installier-

te Schutzkontaktsteckdose 230 V, 50 Hz an.

4. Sie können nun am Handmixer (1) mit dem Stufenwahl-

schalter (3) verschiedene Geschwindigkeiten einstellen.

5. Zum Lösen der Knethaken/Rührbesen stellen Sie den

Stufenwahlschalter auf „0“ und vergewissern sich, dass der Mixer vom Netz getrennt ist.

6. Drücken Sie den Knopf (2) zum Lösen der Knethaken/Rühr-

besen. Durch leichtes Ziehen können diese nun entnommen werden. Benutzung des Mixerständers Wählen Sie bitte eine ebene, rutschfeste Fläche als Standort für den Mixständer aus.

1. Setzen Sie den Handmixer (1) auf das Oberteil (5) des

Mixerständers (8) auf. Bitte kontrollieren Sie den festen Sitz.

2. Montieren Sie, wie schon unter Benutzung der Knethaken/

Rührbesen beschrieben, die Haken.

3. Um die Rührschüssel (7) unterzustellen, drücken Sie die

Taste (6) zur Entriegelung des Mixerständeroberteils (5) und klappen den Mixer nach oben.

4. Stellen Sie die mit Ihren gewünschten Zutaten gefüllte Rühr-

schüssel auf den dafür vorgesehenen Drehteller. Klappen Sie den Mixer wieder nach unten.

5. Schließen Sie das Gerät an eine vorschriftsmäßig installier-

te Schutzkontaktsteckdose 230 V, 50 Hz an.

6. Sie können nun am Handmixer (1) mit dem Stufenwahl-

schalter (3) verschiedene Geschwindigkeiten einstellen. HINWEIS: Angetrieben wird die Rührschüssel durch die Bewegung der Rührwerkzeuge in den Zutaten.

7. Möchten Sie den Mixvorgang beenden, schalten Sie den

Stufenwahlschalter auf „0“ und trennen Sie das Gerät vom Netz.

8. Nach der Beendigung drücken Sie erneut die Taste (6) zur

Entriegelung des Mixerständeroberteils (5) und klappen den Mixer nach oben.

9. Die Rührschüssel kann nun entnommen werden. Die Haken

entnehmen Sie bitte wie bereits unter Benutzung der Knet- haken/Rührbesen beschrieben.

10. Um den Mixer vom Oberteil (5) des Mixerständers zu tren-

nen, heben Sie ihn zuerst am hinteren Teil (Kabel) an und nehmen ihn dann nach oben ab. Wählen Sie für die Anwendung ein Werkzeug und eine Geschwindigkeit gemäß folgender Tabelle: Produkt / Zubereitungsart max. Menge Werk- zeug Stufe Max. Betriebs- zeit Schwerer Teig (z. B. Hefeteig) 500 g Knet- haken

Rührteig 750 g Schnee- besen

Biskuitteig, Waffelteig, Sahne 750 g Schnee- besen 2 – 5 oder Turbo 5 min. Reinigung WARNUNG:

• Ziehen Sie vor der Reinigung immer den Netzstecker.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tau- chen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reini- gungsmittel.

• Zur äußeren Reinigung des Gerätes benutzen Sie nur ein feuchtes Spültuch.

• Abnehmbare Teile, die mit Teig in Berührung gekommen sind (Knetwerkzeug und Rührschüssel), können Sie in einem Spülbad reinigen. Geräuschentwicklung Gemessen wurde der Schalldruckpegel am Ohr einer Bedien- person (LpA) in Übereinstimmung mit der DIN EN ISO 3744. Ermittelter Schalldruckpegel: 77 dB(A) (kein Limit) Technische Daten Modell: .......................................................................... HMS 3320 Spannungsversorgung: .............................................230 V, 50 Hz Leistungsaufnahme: ............................................................220 W Schutzklasse: .............................................................................. ΙΙ Nettogewicht: .....................................................................1,60 kg Technische Änderungen vorbehalten! 05-HMS 3320.indd 505-HMS 3320.indd 5 19.03.2009 11:35:45 Uhr19.03.2009 11:35:45 Uhr6 DEUTSCH DEUTSCH Konformitätserklärung Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät HMS 3320 in Übereinstimmung mit den grundlegen- den Anforderungen, der europäischen Richtlinie für elektroma- gnetische Verträglichkeit (2004/108/EG) und der Niederspan- nungsrichtlinie (2006/95/EG) befi ndet. Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung

des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garan- tie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo- nate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf

des Geräts in Deutschland bei einem unserer Vertragshänd- ler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befi ndet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbrin- gung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit

uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Repa- ratur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, unsach- gemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunst- stoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht verlän-

gert. Es besteht auch kein Anspruch auf neue Garantieleis- tungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewähr- leistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 03 2008 Garantieabwicklung Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufwei- sen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen. Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Service- portal. www.sli24.de Sie können sich dort direkt anmelden und erhalten alle Informa- tionen zur weiteren Vorgehensweise Ihrer Reklamation. Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Servicepor- tal online verfolgen. Alternativ können Sie uns den Servicefall per E-Mail hotline@clatronic.de oder per Fax 0 21 52 – 20 06 15 97 mitteilen. Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerä- tes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben. Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Ge- rätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kas- senbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbe- schreibung bei. Ohne den Garantienachweis (Kaufbeleg) kann Ihre Rekla- mation nicht kostenfrei bearbeitet werden. Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen. Clatronic International GmbH Industriering Ost 40 D-47906 Kempen/Germany Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgese- henen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. 05-HMS 3320.indd 605-HMS 3320.indd 6 19.03.2009 11:35:46 Uhr19.03.2009 11:35:46 Uhr7 NEDERLANDS NEDERLANDS Algemene veiligheidsinstructies Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.
