Produkttyp	Freistehender Kamin mit Verkleidung (Einsatz)
Marke	Jøtul
Modell	FS 92
Material der Brennkammer	Lackiertes Gusseisen
Material der Verkleidung	Beton
Abmessungen (H x B x T)	1570 x 525 x 480 mm
Gesamtgewicht (Brennkammer + Verkleidung)	Ca. 281 kg (117 + 164 kg)
Nennwärmeleistung	6,0 kW
Energieeffizienz	79 %
Empfohlener Brennstoff	Holzscheite (max. Länge 30 cm)
Anschluss an den Rauchabzug	Durchmesser 150 mm, Ausgang oben oder hinten
Außenluftanschluss (optional)	Durchmesser 100 mm, Aluminiumflexrohr
Empfohlener Kaminzug	12 Pa
Durchschnittliche Abgastemperatur	360 °C
CO-Emissionen (bei 13% O₂)	0,08 % (967 mg/m³)
Betriebsart	Intermittierend (Holznachlegen auf Glut)
Mindestsicherheitsabstände (brennbare Wände)	Siehe Abbildung 1 der Anleitung (z.B. 344 mm seitlich, 100 mm hinten)
Mindestabstand zur brennbaren Decke	500 mm
Zertifizierungsnorm	EN 13240
Garantie (äußere Gussteile)	Material- und Herstellungsfehler
Verfügbare Optionen	Glasbodenplatte, Außenluftanschluss
Regelmäßige Wartung	Kalte Asche entfernen, regelmäßige Schornsteinreinigung, Lufteinlässe nicht blockieren
Wichtige Sicherheitshinweise	Keine flüssigen Brennstoffe verwenden, brennbare Materialien fernhalten, bei Kaminbrand alle Lufteinlässe schließen und Feuerwehr rufen

Häufig gestellte Fragen - FS 92 Jøtul

Welchen Brennstoff soll ich für den Jøtul FS 92 verwenden?

Verwenden Sie ausschließlich Holz in Form von Scheiten mit einer maximalen Länge von 30 cm. Verwenden Sie niemals behandeltes, lackiertes Holz oder Abfälle. Die Nichtbeachtung dieser Anweisung kann das Gerät beschädigen und die Garantie ungültig machen.

Wie installiere ich den Kamin FS 92 korrekt?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die in Abbildung 1 angegebenen Mindestsicherheitsabstände (insbesondere 344 mm seitlich bei brennbarer Wand). Der Anschluss an den Rauchabzug muss der Norm EN 13240 und den DTU 24.1 entsprechen.

Welche Sicherheitsabstände sind um den Ofen einzuhalten?

Die Mindestabstände sind: 500 mm von der brennbaren Decke, 800 mm zu Möbeln oder brennbaren Materialien vorne. Für Wände siehe Abbildung 1: z.B. 344 mm seitlich und 100 mm hinten (50 mm mit isoliertem Kaminzug).

Was tun bei einem Kaminbrand?

Schließen Sie sofort alle Klappen und Lufteinlässe des Ofens. Halten Sie die Tür der Brennkammer geschlossen. Überprüfen Sie, ob Rauch im Dachboden oder Keller vorhanden ist. Kontaktieren Sie die Feuerwehr. Lassen Sie die Anlage nach dem Vorfall von einem Fachmann überprüfen, bevor Sie sie wieder in Betrieb nehmen.

Wie pflege und reinige ich den Jøtul FS 92?

Warten Sie, bis der Ofen vollständig abgekühlt ist, um die Asche zu entfernen. Die Asche sollte in einem unbrennbaren Behälter gesammelt und draußen entsorgt werden. Führen Sie regelmäßig eine Schornsteinreinigung durch. Blockieren Sie niemals die Lufteinlässe. Der Ofen kann mit wasserbasierter Farbe neu gestrichen werden.

Kann bei diesem Modell ein Außenluftanschluss verwendet werden?

Ja, dies ist eine Option (Art. 51012164). Ein Aluminiumflexrohr mit einem Durchmesser von 100 mm kann durch den Boden oder die Wand angeschlossen werden, um den Ofen mit frischer Außenluft zu versorgen, was den Zug verbessert und Probleme mit der Raumlüftung vermeidet.

Wie ist die Garantie für den Jøtul FS 92?

Jøtul gewährt Garantie auf die äußeren Gussteile gegen Material- und Herstellungsfehler, sofern die Installation den Anweisungen entspricht. Die Garantie deckt keine Verbrauchsmaterialien (Dichtungen, Platten), Schäden durch ungeeigneten Brennstoff oder Überhitzung sowie nicht originale Teile ab.

Kann die Verkleidung des Ofens gestrichen werden?

Ja, Sie können die Betonverkleidung bereits am Tag nach der Installation streichen. Verwenden Sie wasserbasierte Farbe. Sie können Härtematerialpulver hinzufügen, um das gewünschte Aussehen zu erzielen. Eventuelle Risse können vor dem Streichen mit dem mitgelieferten Produkt gefüllt werden.

Welche Anschlussmöglichkeiten für den Rauchabzug gibt es?

Der Ofen ermöglicht einen Anschluss von oben (Stahlkamin) oder von hinten. Der Rauchabzug muss einen Durchmesser von 150 mm haben. Für einen hinteren Anschluss neigen Sie das Rohr nach oben und sehen Sie eine Reinigungsöffnung vor. Beachten Sie die Sicherheitsabstände.

Was sind Leistung und Wirkungsgrad dieses Modells?

Die Nennwärmeleistung beträgt 6,0 kW bei einem Wirkungsgrad von 79 %. Damit kann ein mittelgroßer Raum beheizt werden, während die Umweltnormen eingehalten werden (CO-Emissionen auf 0,08 % begrenzt).

BEDIENUNGSANLEITUNG FS 92 Jøtul

DE - Montage- und Bedienungsanleitung

77

Frechen : 24-10-2012 RWE RWE Power AG Feuerstättenprüfstelle Dürener Straße 92 50226 Frachen Dipl. Ing. Joachim Wawrzinek

Sachan Jedal Team: Jedal Real Estate Inc. Standard: Werteschutz am 100% an den 100% an den 100% an den 100% an den 100% an den 100% an den 100% an den 100% in den 100% an den 100% an den 100% an den 100% an den 100% in den 100% an den 100% an den 100% an den 100% in den 100% an den 100% an den 100% an den 100% in den 100% an den 100% an den 100% in den 100% an den 100% an den 100% in den 100% an den 100% an den 100% in den 100% an den 100% an den 100% in den 100% an den 100% an den Folcher von Sichanen, die only recommended facs Vorberger und Bedienungsanleitung beschlossen. Verwender: Sie nur empflichtern Betriebstoffe. Verwerten in sonstigen Darstellung. Allweit bewertigt zu finanziellen immaterielle. Veränder: Vorder, Year: 2026 Mandelschaft: 22/5/24 Jedal AS POB-1441 N=5632 - Erdelkabel Norway

Societ Jolal Tons hau: 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Standard Wasses anträge in dererivate und nicht errechte Wasses anträge in dererivate und nicht errechte In der Kategorie Wasses anträge in dererivate und nicht errechte In der Kategorie Wasses anträge in dererivate und nicht errechte In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kologie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der Kategorie In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KCategory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistory In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In derKHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology In der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistology in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der KHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in der kHistlogic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in derkHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic outder kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic in der kHistologic<|content_end|>

Forder Jedal Tonschutz-Verkauf der Kiel
Standard
Wertschutz-Ergebnis an den Verkauf der Kiel
Wertschutz-Ergebnis an den Verkauf der Kiel
In der Verkauf der Kiel
Standarder Verkauf
31.10.2024
Standarder Verkauf
31.10.2025
Standarder Verkauf
31.10.2026
Standarder Verkauf
31.10.2027
Standarder Verkauf
31.10.2028
Standarder Verkauf
31.10.2029
Standarder Verkauf
31.10.2030
Standarder Verkauf
31.10.2031
Standarder Verkauf
31.10.2032
Standarder Verkauf
31.10.2033
Standarder Verkauf
31.10.2034
Standarder Verkauf
31.10.2035
Standarder Verkauf
31.10.2036
Standarder Verkauf
31.10.2037
Standarder Verkauf
31.10.2038
Standarder Verkauf
31.10.2039
Standarder Verkauf
31.10.2040
Standarder Verkauf
31.10.2041
Standarder Verkauf
31.10.2042
Standarder Verkauf
31.10.2043
Standarder Verkauf
31.10.2044
Standarder Verkauf
31.10.2045
Standarder Verkauf
31.10.2046
Standarder Verkauf
31.10.2047
Standarder Verkauf
31.10.2048
Standarder Verkauf
31.10.2049
Standarder Verkauf
31.10.2050
Standarder Verkauf
31.10.2051
Standarder Verkauf
31.10.2052
Standarder Verkauf
31.10.2053
Standarder Verkauf
31.10.2054
Standarder Verkauf
31.10.2055
Standarder Verkauf
31.10.2056
Standarder Verkauf
31.10.2057
Standarder Verkauf
31.10.2058
Standarder Verkauf
31.10.2059
Standarder Verkauf
31.10.2060
Standarder Verkauf
31.10.2061
Standarder Verkauf
31.10.2062
Standarder Verkauf
31.10.2063
Standarder Verkauf
31.10.2064
Standarder Verkauf
31.10.2065
Standarder Verkauf
31.10.2066
Standarder Verkauf
31.10.2067
Standarder Verkauf
31.10.2068
Standarder Verkauf
31.10.2069
Standarder Verkauf
31.10.2070
Standarder Verkauf
31.10.2071
Standarder Verkauf
31.10.2072
Standarder Verkauf
31.10.2073
Standarder Verkauf
31.10.2074
Standarder Verkauf
31.10.2075
Standarder Verkauf
31.10.2076
Standarder Verkauf
31.10.2077
Standarder Verkauf
31.10.2078
Standarder Verkauf
31.10.2079
Standarder Verkauf
31.10.2080
Standarder Verkauf
31.10.2081
Standarder Verkauf
31.10.2082
Standarder Verkauf
31.10.2083
Standarder Verkauf
31.10.2084
Standarder Verkauf
31.10.2085
Standarder Verkauf
31.10.2086
Standarder Verkauf
31.10.2087
Standarder Verkauf
31.10.2088
Standarder Verkauf
31.10.2089
Standarder Verkauf
31.10.2090
Standarder Verkauf
31.10.2091
Standarder Verkauf
31.10.2092
Standarder Verkauf
31.10.2093
Standarder Verkauf
31.10.2094
Standarder Verkauf
31.10.2095
Standarder Verkauf
31.10.2096
Standarder Verkauf
31.10.2097
Standarder Verkauf
31.10.2098
Standarder Verkauf
31.10.2099
Standarder Verkauf
31.10.2099
Standarder Verkauf
31.10.2099
Standarder Verkauf
31.10.2099
Standarder Verkauf
30.10.2099
Standarder Verkauf
31.10.2099
Standarder Verkauf
31.10.2099
Standarder Verkauf
31.10.2099
Standarder Verkaufs
31.10.2099
Standarder Verkaufs
31.10.2099
Standarder Verkaufs
31.10.2099
Standarder Verkaufs
31.10.2099

Country	Classification	Conductor standard	Approved by
Norway	Kurrier 1
Stadtert	aus.	GP	20 Gruppe Forderungs-ach Veränderung, bis AB
			30 Gruppe für National Leistungs und Sonstiges Inleiche
- Kreditenricht	in.
Follow us: „Eristics Using die Immateriometal fonds Montage und Bedienungsanleitung beschränkt. Verwender: Sie nur ermittelten Bemerkrediteffs. Gesetzliches insgesamt und Definition. Utilize insument von finanziellen insensstungen.
Sarfall nach Steuern, Year 2000
Mitarstellung:			222,45
Jahili AS
FGB 1844
N=670,90-Indiktarbet
Barrocy

1.0 Behördliche Auflagen....77
2.0 Technische Daten....77
3.0 Sicherheit 79
4.0 Installation 81
5.0 Abgeschlossene Installation 85
6.0 Zusatzausstattung......85
7.0 Recycling 85
8.o Garantie....85

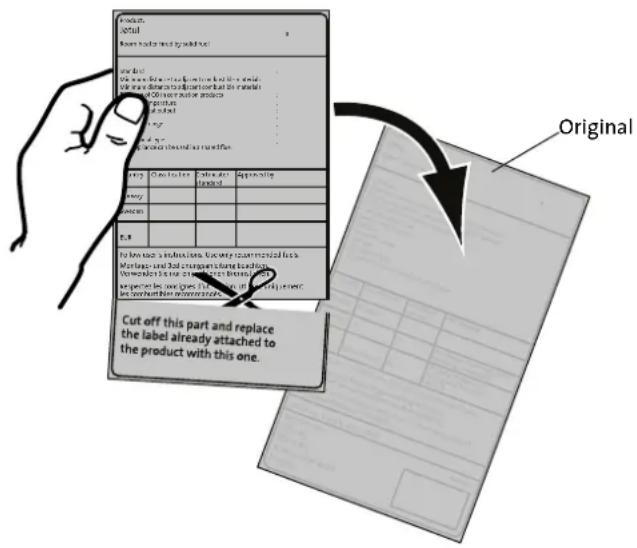

Auf allen Produkten ist ein Schild mit der Seriennummer und dem Baujahr angebracht. Schreiben Sie diese Nummer an die in den Aufstellungsanweisungen angegebene Stelle.

Nennen Sie immer diese Seriennummer, wenn Sie sich an den Händler oder an Jøtul wenden.

Serial no.

1.0 Behördliche Auflagen

Jøtul FS 91/FS 92 ist ein frei stehendes Produkt mit Jøtul F 480 als Brennkammer, das an brennbaren Wänden aufgestellt werden kann. Dabei sind die auf Abb. 1 angegebenen Abstände einzuhalten.

Die Installation einer Feuerstelle muss gemäß den geltenden nationalen Gesetzen und Regelungen erfolgen.

Bei der Produktinstallation müssen außerdem alle lokalen Bestimmungen eingehalten werden.

Installationsanweisungen für den Ofen liegen der Ummantelung bei. Installations- und Betriebsanweisungen für den Kamineinsatz liegen dem Einsatz bei. Hinweise für täglichen Gebrauch, Wartung, Servicearbeiten usw. entnehmen Sie der allgemeinen Verwendungs- und Pflegeanleitung.

Bei der örtlichen Baubehörde erhalten Sie Informationen zu Einschränkungen und Auflagen bei der Installation.

Das Produkt darf erst nach Abnahme und Freigabe durch Fachpersonal genutzt werden.

Das Produkt ist als frei stehender Ofen gemäß EN 13240 getestet und dokumentiert. Das Genehmigungsschild für das freistehende Produkt liegt der Montageanleitung für die Ummantelung bei. Schneiden Sie es ab und befestigen Sie es an der Verbrennungskammer.

2.0 Technische Daten

Für das Produkt sind folgende Optionen erhältlich:

Flache, hohe, deckenhohe und Küchenausführung.

Material: Gusseisen/Beton

Oberfläche, Brennkammer: Lackiert

Brennstofftyp: Holz

Max. Scheitlänge: 30 cm

Rauchabzug:

Oben und an der Rückseite

(Rauchabzug an der

Rückseite kann nicht in

Österreich verwendet werden).

∅ 150 mm

Rauchgasrohrmaße:

Außenluftanschluss:

Gewicht, Brennkammer, ca.:

Gewicht, Ummantelung, ca.:

Höhe:

Breite:

Tiefe:

Minimaler Deckenabstand:

Produktabmessungen, Abstände:

Aluflex - ∅ 100 mm

117 kg

164 kg

1570 mm

525 mm

480 mm

500 mm

Siehe Abb. 1

Technische Daten gemäß EN 13240

Nennheizleistung: 6,0 kW

Rauchgasmassestrom:

Empfohlener Schornsteinzug:

Wirkungsgrad:

CO-Emissionen (13% O₂):

CO-Emissionen (13% O₂):

Staub:

Rauchgastemperatur:

Betriebstyp:

6,0 g/s

12 Pa

79% bei 6 kW

0,08%

967 mg/m³

< 20 mg/m³n @ 13 % O,

305°C

Periodisch

Als periodische Verbrennung wird hier der normale Gebrauche eines Ofens bezeichnet. Um weiterhin Wärme zu erzeugen, legen Sie mehr Brennstoff nach, wenn von der vorherigen Holzladung nur noch Glut übrig ist.

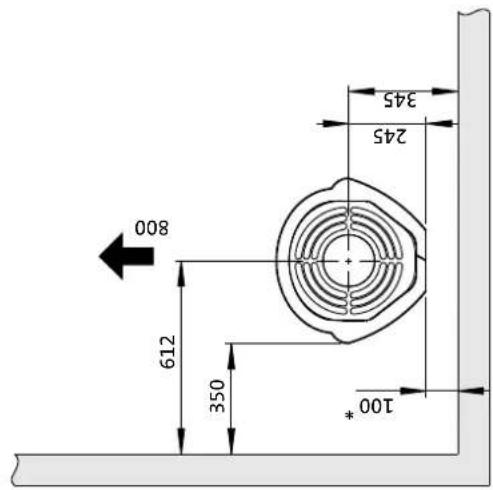

Fig. 1
Jøtul FS 91 / FS 92

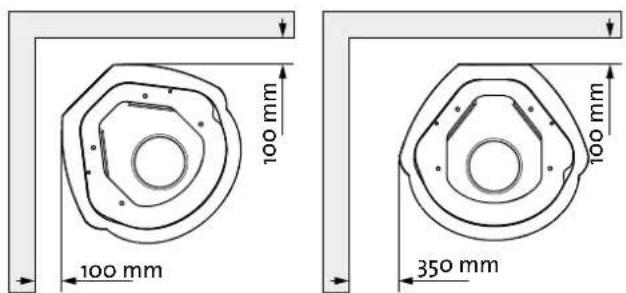

Minimaler Abstand zu brennbarer Wand:

612 350 800 100* 245 345

* 50 mm mit einem isolierten/abgeschirmten Rauchgasrohr
bis das Produkt.

Y 480 245 525 X

455 420 1390 730 1570 276 420 Öffnung im der Wand für die Außenluftzufuhr Ø 100 mm Außenluftanschluss.

344 100* 800 100* 344 486 rohr

Öffnung im Boden für Außenluftzufuhr ∅ 100 mm
Minimale Abmessungen der Fußbodenplatte.
X,Y = Gemäß den geltenden nationalen Gesetzen und Regelungen.

900134-P01

3.0 Sicherheit

Hinweis: Um maximale Leistung und Sicherheit zu gewährleisten, empfiehlt Jøtul, seine Kamine von ausgebildetem Fachpersonal installieren zu lassen. (Eine vollständige Händlerliste finden Sie unter www.jotul.com.).

Jegliche Veränderungen am Produkt, die durch einen Händler, Installateur oder Kunden vorgenommen werden, können dazu führen, dass das Produkt oder seine Sicherheitsfunktionen nicht wie vorgesehen arbeiten. Dasselbe gilt für die Installation von Zubehör oder Zusatzausstattung, die nicht von Jøtul geliefert wird. Dies kann ebenfalls gelten, wenn wichtige Komponenten für Funktionsweise und Sicherheit demontiert oder entfernt wurden.

In allen genannten Fällen haftet der Hersteller nicht für das Produkt und sämtliche Garantieransprüche erlöschen.

3.1 Brandschutzmaßnahmen

Jede Nutzung des Kamins stellt eine potenzielle Gefahrensituation dar. Daher müssen die folgenden Vorgaben befolgt werden:

• Die minimalen Sicherheitsabstände für die Kaminnutzung werden auf Abb. 1 angegeben.
• Stellen Sie sicher, dass sich Möbel und andere brennbare Materialien nicht zu dicht am Kamin befinden. Brennbare Materialien müssen mindestens 1 m vom Kamin entfernt sein.
• Lassen Sie das Feuer vollständig herunterbrennen. Löschen Sie niemals Flammen mit Wasser.
• Ein entzündeter Kamin ist heiß und kann bei Berührung Verletzungen hervorrufen.
• Entfernen Sie nur dann Asche, wenn der Kamin abgekühlt ist. Asche kann heiße Glut enthalten und sollte daher in einen nicht brennbaren Behälter gefüllt werden.
• Asche ist im Außenbereich aufzubewahren oder an einem Ort zu entleeren, an dem keine potenzielle Feuergefahr besteht.

Im Falle eines Feuers im Schornstein

• Schließen Sie alle Be- und Entlüftungsöffnungen.
• Halten Sie die Brennkammertür geschlossen.
• Überprüfen Sie Dachboden und Keller auf Rauch.
  • Rufen Sie die Feuerwehr.
• Vor dem erneuten Betrieb nach einem Feuer muss der Schonsteinfeger Kamin und Schornstein überprüfen, um deren vollständige Funktionstüchtigkeit sicherzustellen.

3.2 Boden

Fundament

Stellen Sie sicher, dass das Fundament für einen Kamin ausgelegt ist. Das Gewicht geht aus Abschnitt 1.0 Technische Daten hervor. Es wird empfohlen, schwimmend verlegte Böden, die nicht mit dem Fundament verbunden sind, unter der Installation zu entfernen.

Anforderungen für den Schutz von Holzfußböden unter dem Kamin

Das Produkt besitzt einen integrierten Fußbodenschutz und kann daher direkt auf Holzfußböden aufgestellt werden.

Brennbare Bodenbeläge wie Linoleum, Teppichboden usw. müssen unter dem Produkt entfernt werden.

Anforderungen für den Schutz von brennbaren Böden vor dem Kamin

Die Frontplatte muss den geltenden nationalen Gesetzen und Regelungen entsprechen.

Bei der örtlichen Baubehörde erhalten Sie Informationen zu Einschränkungen und Auflagen bei der Installation.

3.3 Wände

Abstand zu Wänden aus brennbaren Materialien gehen aus Abb. 1 hervor.

Der Kamin kann mit einem nicht isolierten Rauchgasrohr eingesetzt werden, wenn die Abstände zwischen Kamin und Wänden aus brennbaren Materialien den Vorgaben auf Abb. 1 entsprechen.

Stellen Sie sicher, dass sich Möbel und andere brennbare Materialien nicht zu dicht am Kamin befinden. Brennbare Materialien müssen mindestens 1 m vom Kamin entfernt sein. Hinweis: Dies ist besonders beim Einsatz mit Drehsäule zu beachten!

3.4 Decke

Wenn die Decke über dem Produkt aus brennbarem Material besteht, beträgt der minimale Abstand zwischen Produkt und Decke 500 mm.

3.5 Luftzirkulation

Zwischen Brennkammer und Ummantelung muss ein Luftstrom vorliegen. Hierdurch wird sichergestellt, dass der Hitzestau in der Ummantelung nicht zu groß wird. Hinweis: Die Luftöffnungen dürfen auf keinen Fall abgedeckt werden. Siehe Abb. 1 für die Abstände.

DEUTSCH

3.6 Außenluft

Ein flexibler Schlauch für die direkte Außenluftzufuhr zum Produkt kann wie folgt montiert werden:

• Durch eine Öffnung, die anhand der Markierungen in der Bodenplatte hergestellt wird.
• Durch die Öffnung in der Rückseite der Ummantelung. Empfohlene Installation des flexiblen Verbrennungsluftschlauchs:

Abb. 2a, durch eine Außenwand

Abb. 2b, durch Fußboden und Bodenplatte

Abb. 2c, durch Fußboden und Fundament

Abb. 2d, indirekt durch eine Außenwand

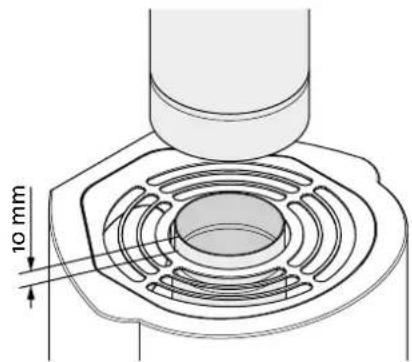

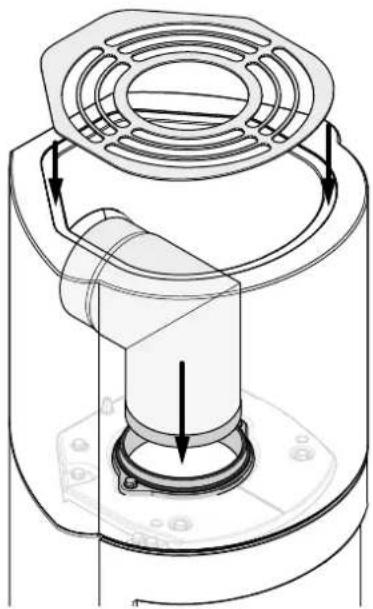

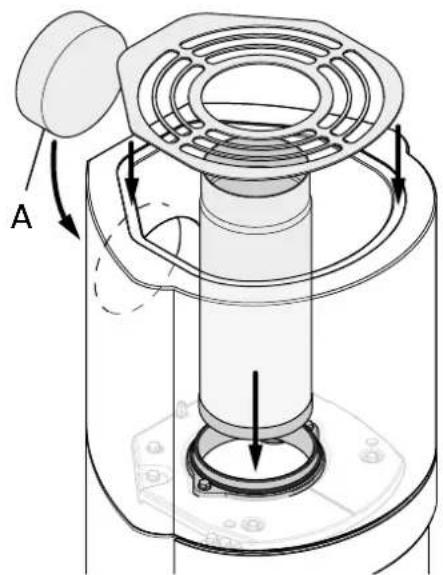

Wenn an der Oberseite ein Stahlschornstein angebracht wird, muss ein nicht isoliertes Rohr vom Einsatz bis ca. 10 mm über den oberen Rost verlaufen.

Abb. 3

10 mm

Montieren Sie anschließend den Stahlschornstein gemäß den Betriebsanweisungen.

4.0 Installation

Hinweis: Vergewissern Sie sich vor Beginn der Installation, dass der Kamin unversehrt ist.

Hinweis: Das Produkt ist schwer! Bei Positionierung und Installation benötigen Sie Hilfe.

Die Brennkammer ist schwer. Stellen Sie sicher, dass das Produkt nicht umkippt.

Hinweis: Lesen Sie die Montage- und Bedienungsanleitung aufmerksam durch, bevor Sie den Kamin installieren!

Es wird empfohlen, die Ummantelung testweise zu montieren, um Einsatz und Rauchgasrohranschluss justieren zu können.

Tragen Sie das Acryldichtungsmittel auf alle Verbindungen auf.

4.1 Vor der Installation

Die Standardausführung des Produkts wird in 2 Paketen geliefert:

- Ein Paket enthält den Kamin.

• Die ander Paket enthalt die Ummantelung.

Für die Installation des Produkts benötigen Sie folgende Werkzeuge: Wasserwaage, Ratsche mit 10- und 13-mm-Einsätzen sowie Inbusschlüssel mit 5-mm-Einsätzen.

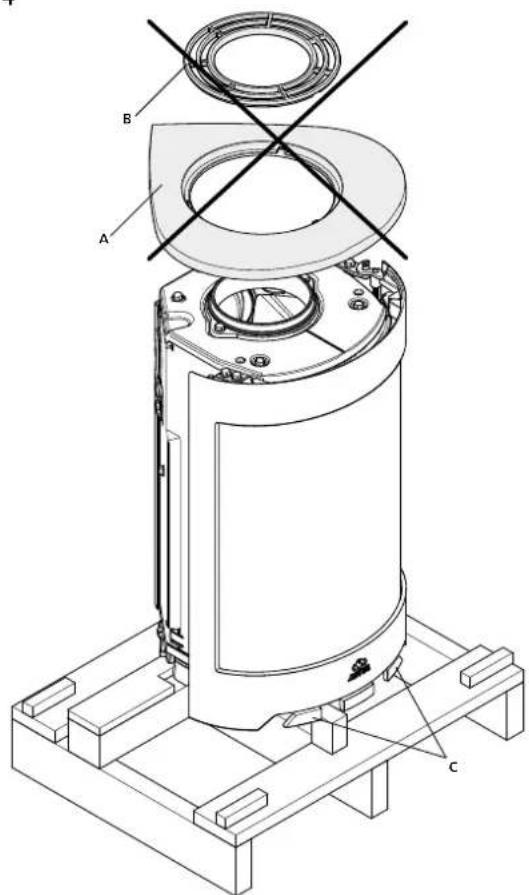

Abb. 4

1. Entfernen Sie die Verpackung (Karton und Holzrahmen). Breiten Sie den Karton auf dem Boden hinter dem Kamin aus.
2. Lassen Sie den Kaminofen auf der Transportpalette stehen.
3. Nehmen Sie die Deckplatte (Abb. 4 A) mit dem oberen Rost (Abb. 4 B) ab. Sie sollen für Jøtul FS 91/Jøtul FS 92 verwendet werden.

4 Entfernen Sie Handschuhe und Behälter aus dem Aschenkasten. Den Behälter soll nicht für Jøtul FS 91/Jøtul FS 92 verwendet werden.
5. Kontrollieren Sie, ob sich die Bedienungsgriffe (Abb. 4 C) ungehindert bewegen.

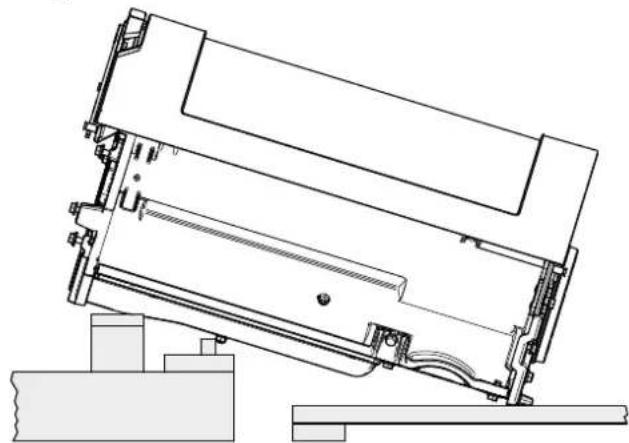

Abb. 5

1. Legen Sie die Brennkammer vorsichtig auf ihre Rückseite. Legen Sie die Brennkammer auf einer Palette und drei Verpackungsrahmen ab.

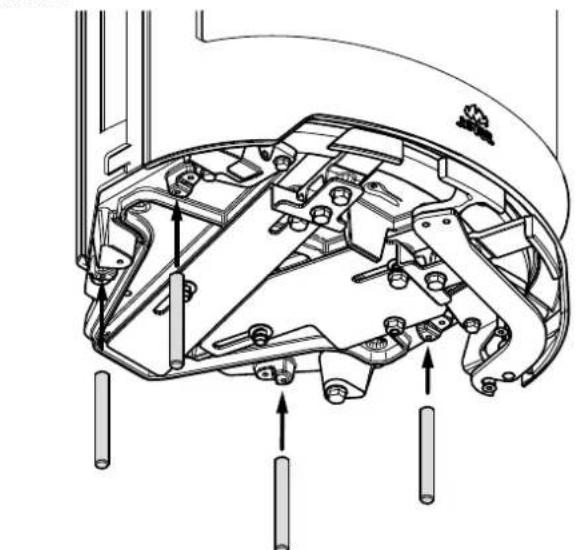

Abb. 6

1. Montieren Sie die Gewindestangen.

DEUTSCH

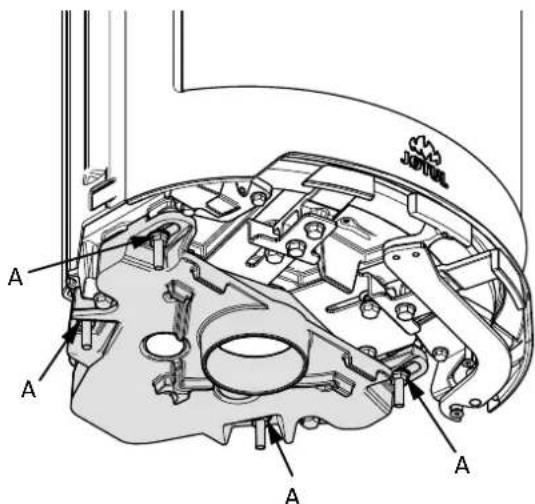

Abb. 7

1. Montieren Sie den Außenluftdeckplatte mithilfe der 4 Schrauben und Unterlegscheiben (Abb. 7 A).

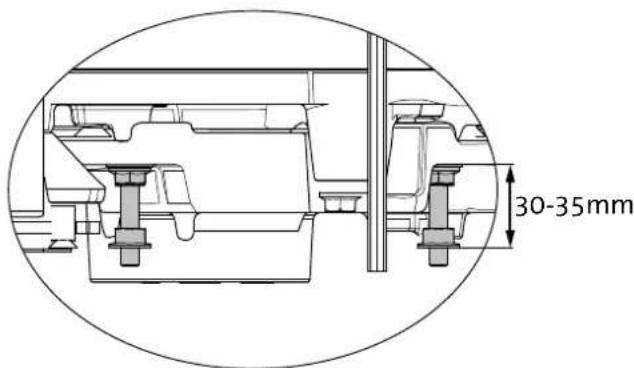

30-35mm

1. Setzen Sie die Stellschrauben ein.

4.2 Schornstein und Rauchgasrohr

• Der Kamin darf nur mit einem Schornstein und einem Rauchgasrohrverbunden werden, die für Festbrennstoffkamine mit Rauchgastemperaturen gemäß Abschnitt 2.0 Technische Daten zugelassen sind.
• Der Schornsteinquerschnitt muss für den Kamin dimensioniert sein. Mithilfe des Abschnitts 2.0 Technische Daten berechnen Sie den korrekten Schornsteinquerschnitt.
• Der Schornstein muss gemäß den Installationsanweisungen des Schornsteinlieferanten befestigt werden.
• Bevor ein Loch im Schornstein angebracht wird, sollte das Produkt testweise montiert werden, damit eine korrekte Kennzeichnung des Kamins und des Schornsteinlochs erfolgen kann. Die minimalen Abstände gehen aus Abb. 1 hervor.
• Stellen Sie sicher, dass das Rauchgasrohr über die gesamte Strecke zum Schornstein ansteigt.
• Wenn ein Abzug an der Rückseite vorhanden ist, verwenden Sie einen Rauchgasrohrknick mit Reinigungsklappe, um ein Fegen zu ermöglichen. Es ist überaus wichtig, dass die Anschlüsse eine gewisse Flexibilität aufweisen. Dadurch werden Bewegungen in der Installation ausgeglichen, die ansonsten zu Rissbildungen führen.
• Der empfohlene Schornsteinzug geht aus dem Abschnitt 2.0 Technische Daten hervor. Die Rauchrohrabmessungen mit dem entsprechenden Querschnitt gehen aus Abschnitt 2.0 Technische Daten hervor.

Hinweis: Die minimal empfohlene Schornsteinlänge beträgt 3,5 m ab dem Rauchgasrohreinsatz. Bei einem zu starken Zug kann ein Dämpfer für das Rauchgasrohr installiert und zur Zugminderung eingesetzt werden.

4.3 Installation

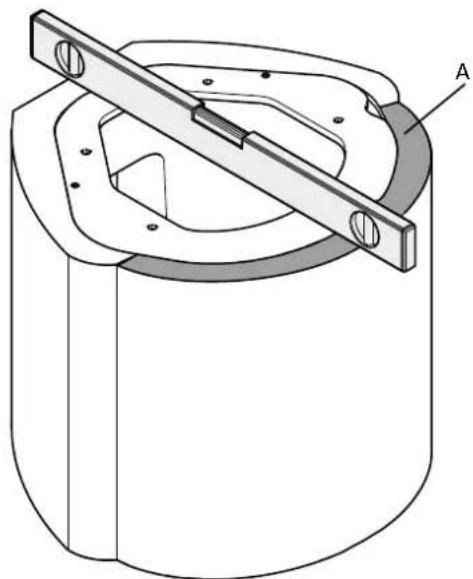

Abb. 8

1. Platzieren Sie den Unterteil. Stellen Sie sicher dass den Unterteil waagerecht ist.
2. Montieren Sie die Lippe (A) mit Klebstoff aus Acryl.

Abb. 9

100 mm 100 mm 350 mm

1. Plazierung der Feuerstelle. Siehe Abbildung 1 wegen Einzelheiten.

Abb. 10

Wenn ein Außenluftanschluss (Zusatzausstattung, Kat.nr. 51012164) zum Einsatz kommt, ist dieser jetzt zu montieren..

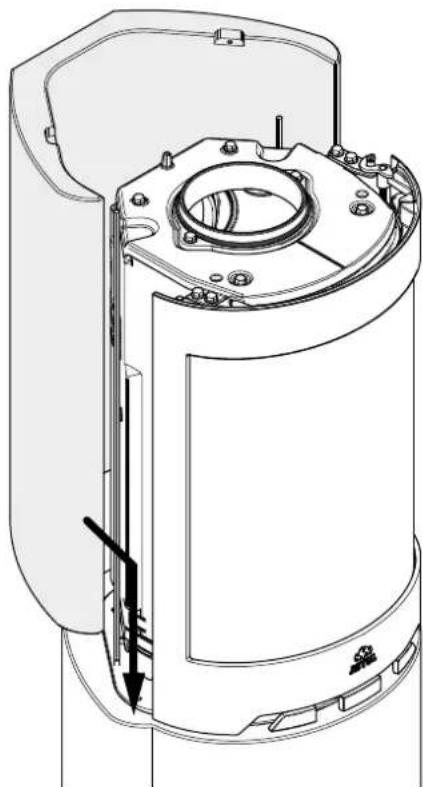

1. Setzen Sie die Brennkammer in die vier Löcher in dem Unterteil.

2. Stellen Sie sicher, dass der flexible Schlauch für Verbrennungsluft nicht eingeklemmt wird. Führen Sie den Schlauch durch die Öffnung in der Rückseite des Unterteils nach außen.

3. Führen Sie das per Draht angebrachte Zulassungsetikett unter die Brennkammer und in das Unterteil.

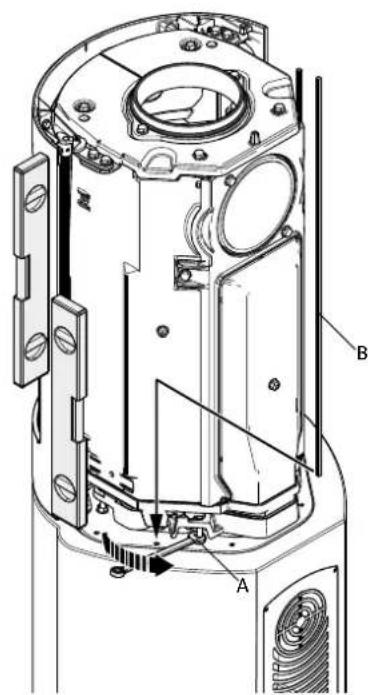

Abb. 11

1. Passen Sie die Brennkammer horizontal so an, dass sie mit der Vorderseite des Unterteils eben abschließt.
2. Richten Sie die Brennkammer mithilfe der Muttern (Abb. 11 A). Hinweis: Die Brennkammer muss unbedingt eben vertikal ausgerichtet sein!
3. Montieren Sie die 2 langen Gewindestangen (Abb. 11 B).

Abb. 12

1. Montieren Sie die Befestigungsscheiben zwischen der Überseite des Hinterteils und dem Einsatz.

Abb. 14

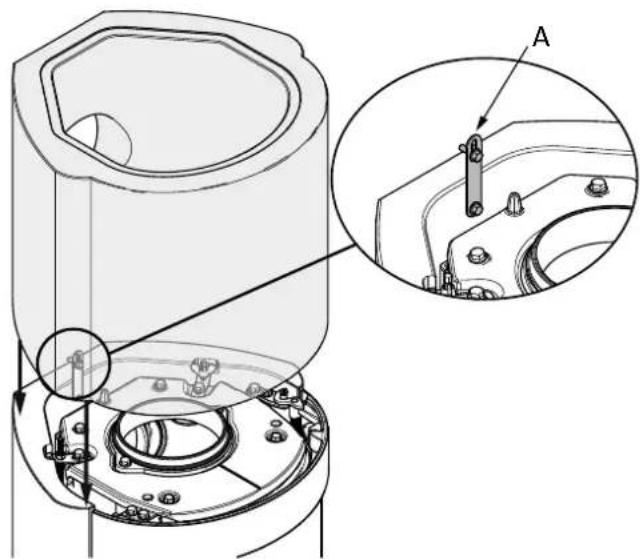

1. Montieren Sie das Oberteil. Stellen Sie sicher daß es im Verhältniß zu dem Hinterteil richtig angepasst ist. Kleben Sie Sie das Oberteil zum Hinterteil mit dem beigefügten Klebstoff aus Acryl. Montieren Sie den Befestigungsbügel (A)zwischen dem Hinterteil und Oberteil.

Abb. 15 Installation mit Abzug auf der Oberseite/Stahlschornstein:

Montieren Sie den Deckel (A) mit dem beigefügten Klebstoff aus Acryl.

Abb. 16 - Nicht für Österreich!

Installation bei Abzug an der Rückseite:

5.0 Abgeschlossene Installation

Die Montageanleitung mit technischen Daten für Jøtul F 480 (Kat.nr. 1007259) enthält Verwendungs- und Pflegehinweise für das Produkt!

5.1 Anstrich

Der Anstrich kann am Tag nach der Installation vorgenommen werden. Verwenden Sie Wasserfarbe. Um eine strukturierte Oberfläche zu erhalten, mischen Sie der Farbe etwas Fliesenzement bei.

5.2 Kleinere Beschädigungen

Nach der Installation des Einsatzes sind kleine Vertiefungen oder Unregelmäßigkeiten im Beton auszugleichen. Dazu können Sie den beiliegenden Zementfüller verwenden.

• Für ein optimales Ergebnis schleifen Sie die Ummantelung mit feinem Sandpapier ab. So werden Unebenheiten oder scharfe Kanten vor dem Auftragen beseitigt.
• Tragen Sie danach eine Farbschicht auf.
• Mischen Sie das Pulver (Zementfüller) mit Wasser, um eine Masse mit idealer Konsistenz zu erhalten (vergleichbar mit Zahnpasta).
• Bessern Sie Unebenheiten aus. Lassen Sie die behandelten Stellen trocknen und schleifen Sie sie mit feinem Sandpapier ab.
• Bei großen Vertiefungen empfehlen wir, den Füller in zwei Stufen aufzutragen, um Absenkungen zu verhindern.
• Tragen Sie jetzt eine zweite Farbschicht auf.

5.3 Risse

In einigen Fällen können sich nach einigen Monaten an Verbindungsstellen kleine Risse bilden, da sich das Gebäude setzt. Diese Risse lassen sich auf einfache Weise reparieren:

• Öffnen Sie einen Riss mit einem Werkzeug (z.B. Schraubendreher), um mehr Platz für den Einpresszement zu schaffen.
• Entfernen Sie zuerst den Staub mit einem Staubsauger. Tragen Sie danach etwas Acrylkitt auf und glätten Sie ihn mit einer Fingerspitze, die in Seifenwasser getaucht wurde.
• Nach einigen Tagen kann die Verbindung überstrichen werden.

6.o Zusatzausstattung

Fußbodenplatte vor dem Produkt

Kat. nr. 50044652

Außenluftanschluss

Kat. nr. 51012164

7.0 Recycling

7.1 Recyclingverpackung

Ihr Kamin wird mit der folgenden Verpackung geliefert:

• Eine Holzpalette kann zersägt und im Kamin verbrannt werden.
• Verpackungskarton ist auf einem Recyclinghof zu entsorgen.
• Kunststoffbeutel sind auf einem Recyclinghof zu entsorgen.

7.2 Kaminrecycling

Der Kamin besteht aus folgenden Materialien:

Metall, das auf einem Recyclinghof zu entsorgen ist.

• Glas, das als Sondermüll entsorgt werden muss. Das im Kamin verbaute Glas darf nicht im normalen Glasmüll entsorgt werden.
• Brennerplatten aus Vermiculit, die in Normalmüll entsorgt werden können.

8.0 Garantie

Jøtul AS gewährt Kunden eine zehnjährige Garantie. Diese schließt das Recht ein, äußere Komponenten aus Gusseisen zurückzugeben, wenn diese Defekte aufgrund von Material- und bzw. oder Herstellungsfehlern aufweisen. Der Garantiezeitraum beginnt mit dem Kauf bzw. der Installation des Kamins. Der Käufer besitzt ein Rückgaberecht, wenn der Kamin gemäß den geltenden Gesetzen und Regelungen sowie der Montage- und Bedienungsanleitung von Jøtul ausgeführt wurde.

Folgendes wird von der Garantie nicht eingeschlossen:

Die Installation von Zusatzausstattung, z.B. zur Anpassung lokaler Zugverhältnisse, Luftzufuhr oder anderer Umstände, die sich Jøtuls Einflussnahme entziehen. Die Garantie gilt nicht für Teile wie Brennerplatten, Rauchleitbleche, Feuerroste, Bodenroste, feuerfeste Ziegel, Dämpfer und Dichtungen, da diese im Laufe der Zeit einem normalen Verbrauch oder Verschleiß unterliegen. Die Garantie deckt keine Schäden ab, die durch Verwendung eines ungeeigneten Brennstoffs zum Entzünden von Feuer verursacht werden, z.B. Treibholz, imprägniertes oder angestrichenes Holz, Bretterverschnitt, Spanplatten usw. Zu einer Überhitzung kann es ohne Weiteres kommen, wenn ein ungeeigneter Brennstoff verwendet wird. Dabei wird der Kamin rotglühend, wodurch eine Entfärbung stattfindet und in den Gusseisenteilen Risse entstehen.

Die Garantie deckt keine Schäden ab, die beim Transport zwischen Händler und Lieferadresse entstehen. Die Garantie erstreckt sich nicht auf Schäden, die durch die Verwendung von Teilen von Drittanbietern entstehen.
