BRUKSANVISNING FS 92 Jøtul

2. La ovnen bli stående på transportpallen.

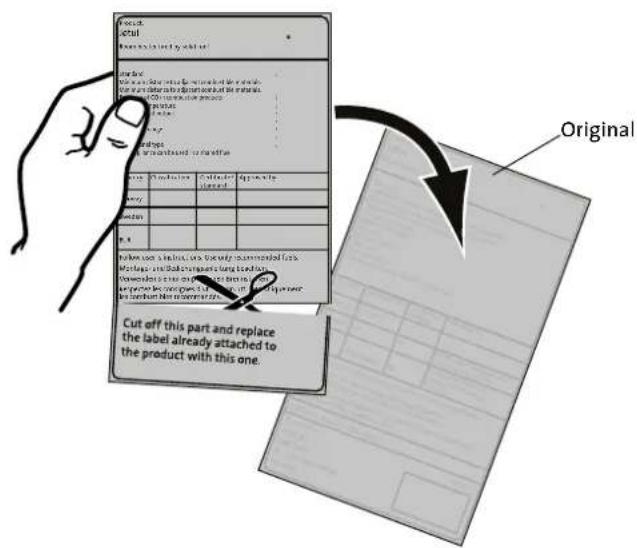

Serial no. På alla våra produkter finns det en etikett som visar serienummer och år. Skriv detta nummer på den plats som anges i installationsmanualen. Uppge alltid detta nummer när du kontaktar din återförsäljare eller Jøtul.

1.0 Kontroll och lagstiftning

Jøtul FS 91 og FS 92 är en fristående produkt som med Jøtul F 480 används som insats och kan placeras mot brännbar vägg med de avstånd som anges i bild 1. Installation av eldstad ska anmälas till den lokala byggnadsmyndigheten. Fastighetsägaren är ansvarig för att alla föreskrivna lagar och säkerhetskrav uppfylls. Monteringsanvisningen för eldstaden är baserad på omramningen. Monterings- och bruksanvisningen för insatsen medföljer leveransen. Se den sistnämnda för daglig användning, underhåll, service etc. Vid osäkerhet gällande föreskrivna lagar och säkerhetskrav som ställs, tag kontakt med Skorstensfejarmästaren eller byggnadsmyndigheten. Innan installationen tas i bruk skall den inspekteras och godkännas av en kvalificerad kontrollant. Produkten är testad och dokumenterad som fristående eldstad enligt EN 13240. Godkännandeskylten för den fristående produkten bifogas omramningens monteringsanvisning. Skylten ska kapas och monteras över skylten til brännkammaren.

Material: Gjutjärn/betong Ytbehandling insats: Svart/grå lack Typ av bränsle: Ved Max. längd på vedträn: 30 cm Rökuttag: Upptill, bak Dimension rökrör: Ø 150 mm Friskluftsanslutning: Alu. flex - Ø 100 mm Vikt insats, ca: 117 kg Vikt omramning, ca: 164 kg Höjd: 1570 mm Bredd: 525 mm Djup: 480 mm Min. avstånd till tak: 500 mm Produktmått, avstånd: Se bild 1 Tekniska data enligt EN 13240 Nominell värmeavgivning: 6,0 kW Rökgasflöde: 6,0 g/s Rekommenderat skorstensdrag: 12 Pa Verkningsgrad: 79%@6 kW CO-emission (13% O

Partikelutsläpp: < 20 mg/m

Driftsätt: Intermittent förbränning Med intermittent förbränning menas här vanlig kamineldning, dvs. man lägger in ny ved på glödbädden vid behov. Innehållsförteckning

1.0 Kontroll och lagstiftning ........................ 24

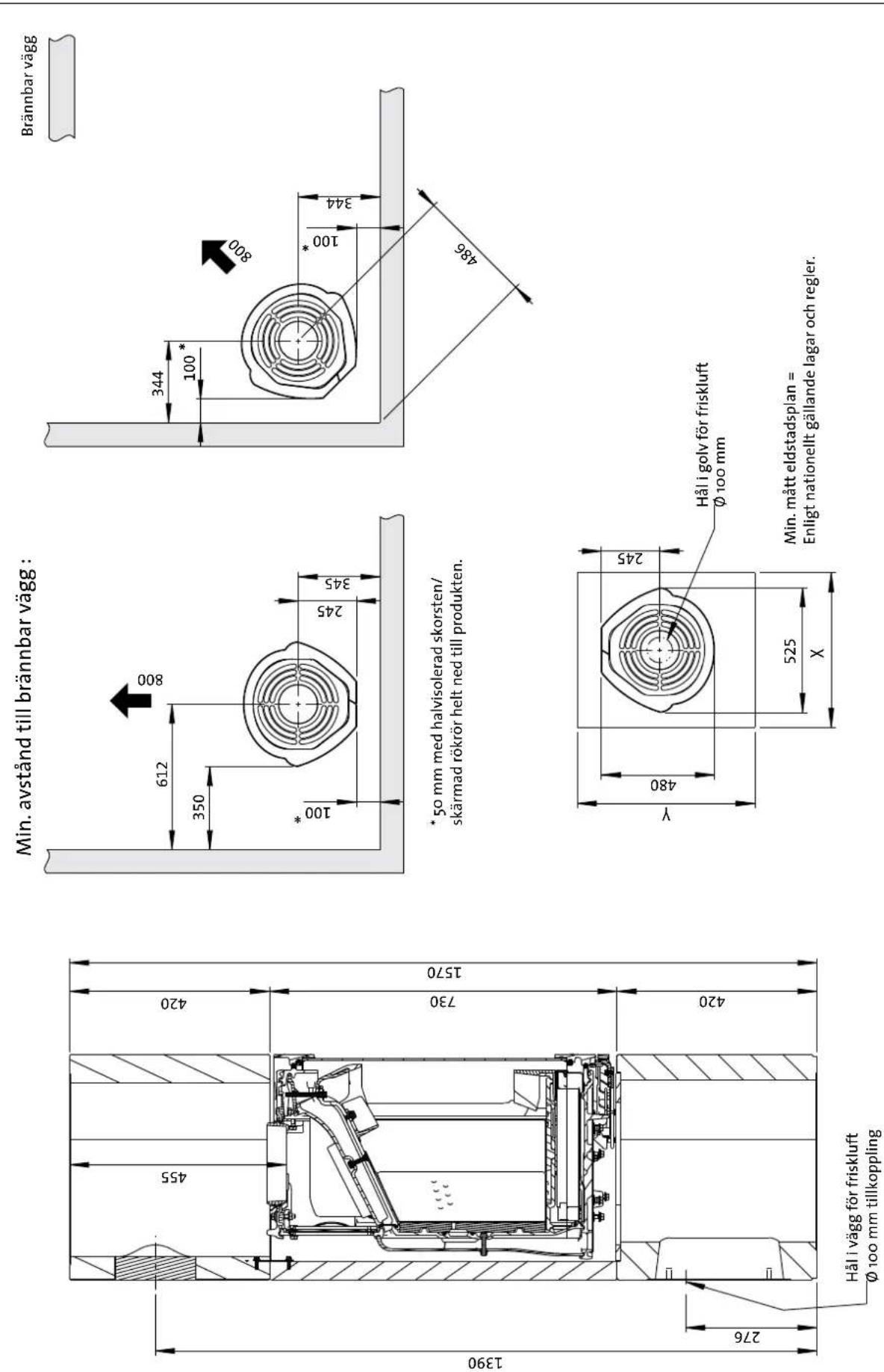

Hål i vägg för friskluftØ 100 mm tillkoppling Min. avstånd till brännbar vägg : Min. mått eldstadsplan = Enligt nationellt gällande lagar och regler.Hål i golv för friskluftØ 100 mm* 50 mm med halvisolerad skorsten/skärmad rökrör helt ned till produkten.Brännbar vägg26

3.0 Säkerhetsanvisningar

OBS! För att garantera optimal funktion och säkerhet rekommenderar Jøtul att installationen utförs av en kvalificerad montör (en komplett lista över återförsäljare finns på www.jotul.com).Eventuella ändringar på produkten som utförs av återförsäljare, montör eller användare kan leda till att produkten och säkerhetsfunktionerna inte fungerar korrekt. Detsamma gäller vid montering av tillbehör eller tillval som inte har levererats av Jøtul. Det kan även inträffa om delar som är nödvändiga för eldstadens funktion och säkerhet har demonterats eller avlägsnats.I alla dessa fall friskriver sig tillverkaren allt ansvar och reklamationsrätten upphör att gälla.

3.1 Brandskyddsåtgärder

All användning av eldstaden kan innebära fara. Observera därför nedanstående anvisningar:• Minsta tillåtna säkerhetsavstånd vid användning av eldstäderna finns i bild 1 i installationshandboken för produkten.• Kontrollera att inte möbler och annat brännbart material kommer för nära eldstaden. Minsta avstånd från eldstadens öppning fram till brännbart material är 1000 mm.• Låt elden brinna ut. Släck aldrig med vatten.• Eldstaden blir varm när du eldar i den och du kan få brännskador om du rör vid den.• Töm endast askan när eldstaden är kall. Aska kan innehålla glöd och bör förvaras i en icke brännbar behållare.• Askan ska placeras på lämplig plats utomhus eller tömmas där den inte kan orsaka brand. Om skorstensbrand uppstår:

• Stäng alla luckor och ventiler.• Håll eldstadsluckan stängd.• Kontrollera om det är rök i vinds- och källarutrymmen.• Ring brandkåren.• Efter en skorstensbrand måste en fackman kontrollera eld-staden och skorstenen innan den kan börja användas igen.

Fundament Kontrollera att golvet har tillräcklig bärighet. Se viktuppgift under «2.0 Tekniska data». Skydd av brännbart trägolv under eldstaden Produkten har integrerat golvskydd och kan därför placeras direkt på ett trägolv. Skydd av brännbart golv framför eldstaden Eldstadsplanet skall vara av obrännbart material och täcka minst 300 mm framför luckan på kaminen och 100 mm utmed vardera sida. Eldstadsplanet kan bestå av glas, 0.7 mm plåt, natursten, klinker eller betong.Vid osäkerhet gällande lag- och säkerhetskrav, kontakta skorstensfejarmästaren eller byggnadsmyndigheten.

Avstånd till brännbar vägg - se bild 1.Eldstaden är tillåten för användning med oisolerat rökrör om avstånden till vägg av brännbart material som visas i bild 1 upprätthålls.Kontrollera att inte möbler och annat brännbart material kommer för nära eldstaden. Minsta avstånd från eldstadens öppning fram till brännbart material är 800 mm.

Avståndet mellan eldstad och brännbart tak ska vara minst 500 mm.

Det ska kunna strömma luft mellan insatsen och omramningen. Dels som säkerhet för att värmeuppbyggnaden inuti omramningen inte ska bli för stor. OBS! Det är mycket viktigt att luftöppningar inte täpps till. Se bild 1 för avstånd.Mängden förbränningsluft är ca. 25 m

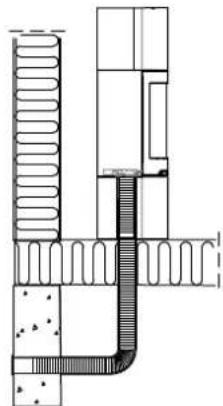

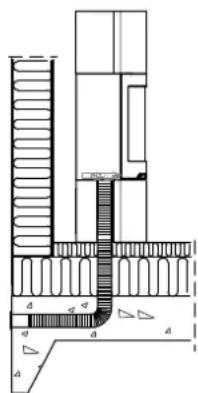

En flexibel slang för friskluftstillförsel direkt in i produkten kan monteras på följande sätt:• genom ett hål som tas upp i markeringen på bottenplattan. • via hålet baktill på omramningen. Förslag till montering av flexibel slang för förbränningsluft: Bild 2a, genom ytterväggBild 2b, genom golv och plåt på mark SVENSKA27 SVENSKA Bild 2c, genom golv och källare Bild 2d, indirekt genom yttervägg

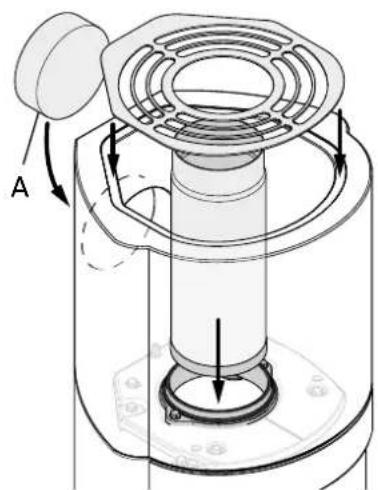

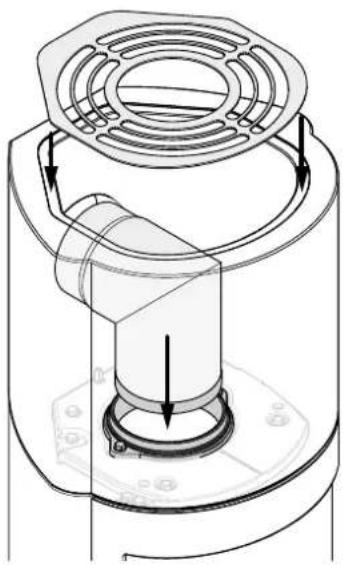

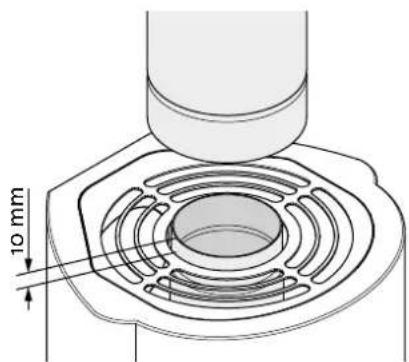

Vid toppmonterad stålskorsten, monteras ett oisolerat rör från insatsen till ca 10 mm ovanför toppgallret. Bild 3 10 mm Montera därefter stålskorstenen enligt bruksanvisningen.

OBS! Kontrollera att produkten är fri från skador innan installationen påbörjas. OBS! Produkten är tung! Anlita hjälp vid uppställning och montering. Produkten är framtung. Var försiktig så att den inte tippar framåt. OBS! Det är viktigt att du tar bort den vita skumplasten upptill! OBS! Läs monterings- och bruksanvisningen för eldstaden noga före montering! Vi rekommenderar att omramningen ställs upp på prov för att justera insatsen och rökrörsanslutningen. Täta alla skarvar med medföljande akrylmassa.

4.1 Före installation

Basprodukten levereras i två kolli:

OBS! Kontrollera att produkten inte har synliga skador vid uppackningen och att reglagen rör sig lätt. Förberedelser Före installationen måste följande fastställas:

• Var rökuttaget ska placeras.

• Eventuell användning och placering av friskluftsanslutning. Se separat manual för montering av delarna. Du behöver följande verktyg vid monteringen av produkten: vattenpass, spärrskaft med nyckelvidd 10 och 13 mm samt insexnyckel med nyckelvidd 5 mm.28 Bild 4

1. Avlägsna emballaget (kartong och emballagestöd i trä) och

lägg kartongen på golvet bakom eldstaden.

2. Låt kaminen stå på transportpallen.

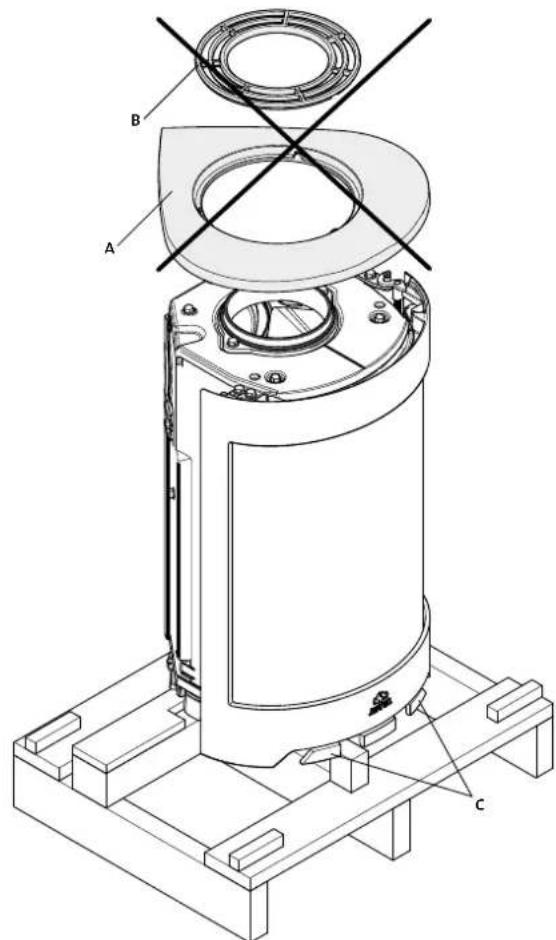

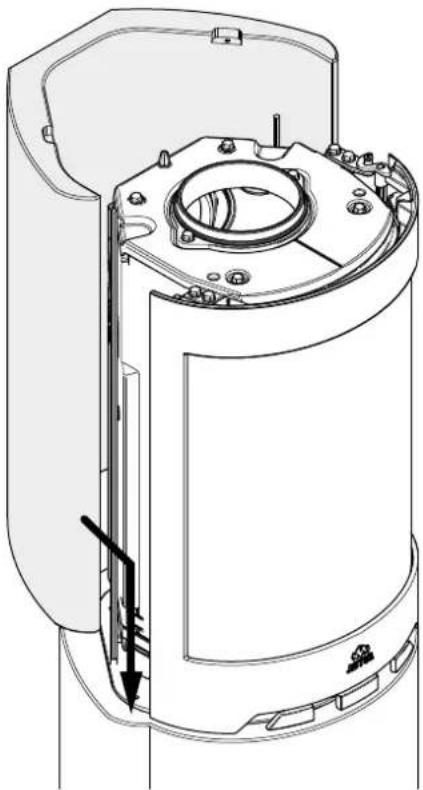

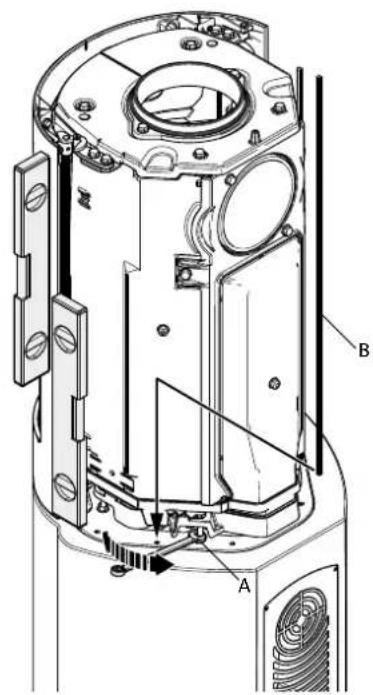

3. Avlägsna topplåten (bild 4 A) med toppgallret (bild 4 B).

Dessa delar ska inte användas.

4. Ta ut handsken och skålen som ligger i asklådan. Skålen ska

5. Kontrollera att reglagen (bild 4 C) rör sig lätt.

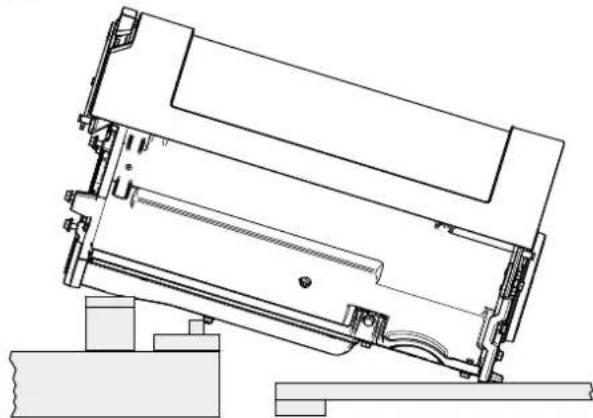

6. Lägg försiktigt ned kaminen på golvet med baksidan nedåt.

Bygg upp med pallen och 3 st. emballagestöd på undersidan, så att kaminen ligger på dessa (se bild 5). Bild 6

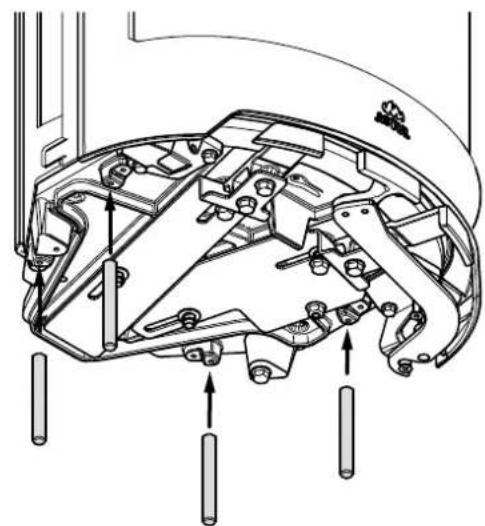

7. Sätt inn de 4 gängade stängerna (bild 6 B).

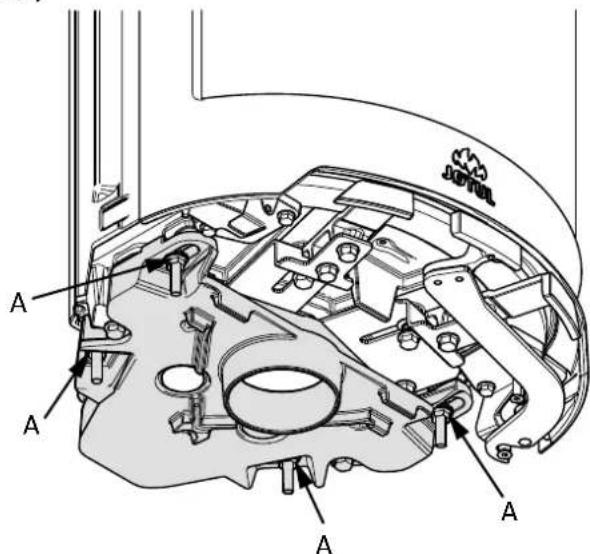

8. Montera friskluftsstosen med 4 muttrar och brickor (bild 7 A).

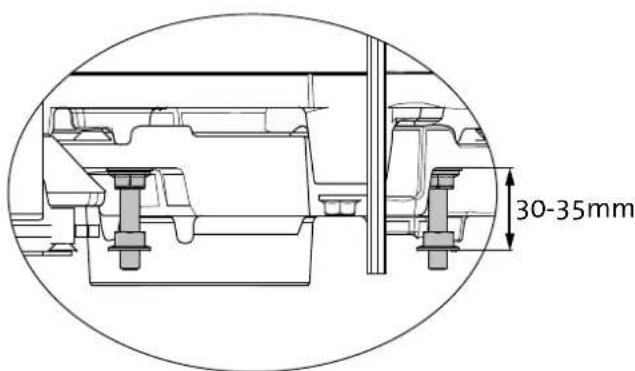

9. Sätt på plats höjdjusteringsmuttrarna.

4.2 Skorsten och rökrör

• Eldstaden får endast anslutas till skorsten och rökrör som är godkända för kaminer för fasta bränslen, med den rökgastemperatur som anges under «2.0 Tekniska data».

• Skorstenens tvärsnitt måste vara anpassat efter eldstaden. Se «2.0 Tekniska data» för beräkning av korrekt skorstenstvärsnitt.

• Anslutning till skorsten måste utföras enligt skorstensleverantörens monteringsanvisningar.

• Innan du gör hål i skorstenen bör du ställa upp eldstaden på prov, för korrekt markering av dess placering och för hålet i skorstenen. Se bild 1 för minimimått.

• Använd knärör med renslucka för att säkerställa sotningsmöjlighet vid bakuttaget.

• OBS! Anslutningarna måste vara flexibla. I annat fall kan sprickor uppstå på grund av rörelser i installationen.

• Rekommenderat skorstensdrag, se «2.0 Tekniska data». För rökrörets dimension med tillhörande tvärsnitt, se «2.0 Tekniska data». OBS! Minsta rekommenderad skorstenslängd är 3,5 m från rökrörsinföringen. Vid för stort drag kan man installera ett rökrörsspjäll så att draget kan regleras.

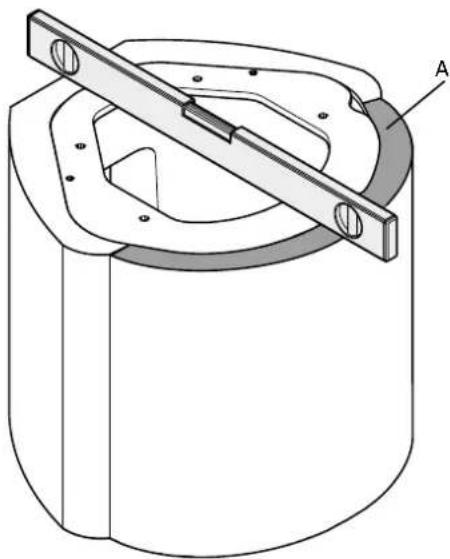

1. Sockeln sätts på plats. Använd vattenpass och korrigera ev.

skevheter med lim eller murbruk.

2. Montera läppen (A) med acryllim.

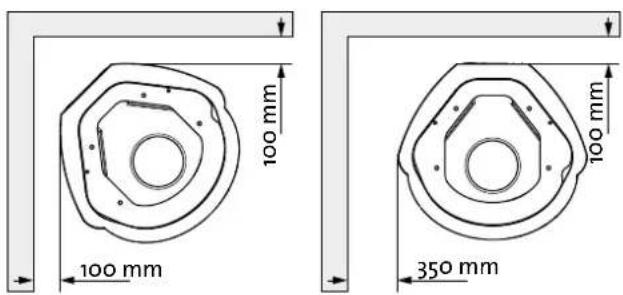

Bild 9 100 mm 100 mm 350 mm 100 mm

3. Se bild 1 för detaljer.

Bild 10 Vid användning av friskluftsanslutning (tillval, art.nr 51012164), ska denna monteras nu.

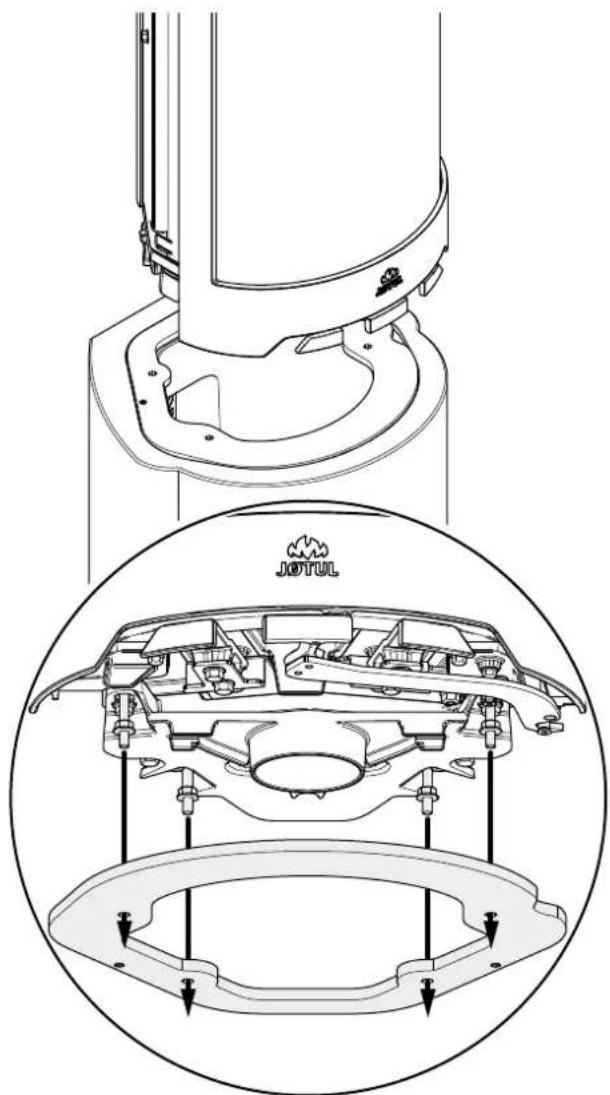

4. Sätt insatsen på plats i de fyra hålen i sockelplattan.

5. Se till att den flexibla slangen för förbränningsluft inte

kommer i kläm. Slangen träs ut genom hålet baktill på sockeln.

6. Lägg in godkännandeskylten, som är fäst med en wire, under

insatsen och låt den hänga ned i sockeln.30 Bild 11

7. Justera insatsen horisontellt så att den är i linje med sockelns

8. Justera insatsen vertikalt med muttrarna (bild 11 A). OBS! Det

är mycket viktigt att insatsen står helt vertikalt!

9. Montera de två långa gängade stängerna (bild 11 B).

10. Montera bakstycket. Se till att det linjerar mot sockeln.

Bakstycket limmas med medföljande acryllim. Bild 13

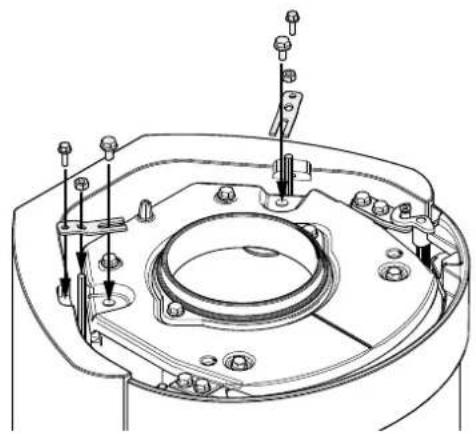

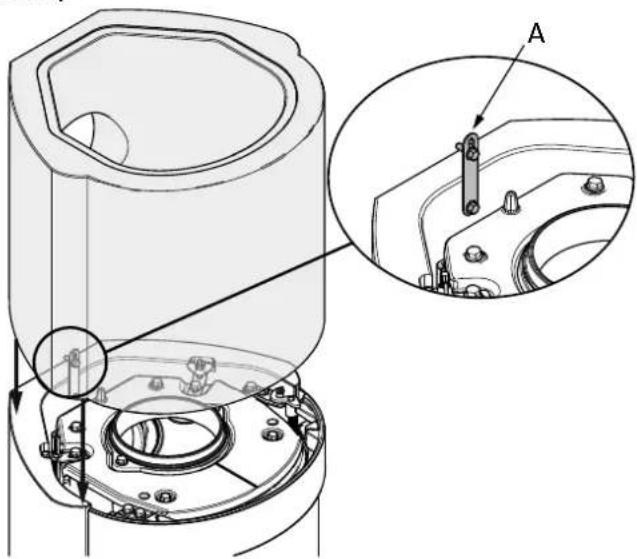

11. Montera fästdetaljerna mellan översida bakstycke och insats.

12. Montera toppdelen. Se till att den linjerar mot bakstycket.

Toppdelen limmas mot bakstycket med medföljande acryllim. Montera fästplåten (A) mellan bakstycke och toppdel. Bild 15 Montering vid topputtag/stålskorsten:

13. Murpluggen (A) monteras med medföljande akryllim.

SVENSKA31 SVENSKA Bild 16 Montering vid bakuttag:

Se monterings- och bruksanvisningen för Jøtul F 480 (art.nr. 10047257) vad gäller användning och underhåll av produkten!

Målning kan göras dagen efter montering. Använd vattenbaserad färg. För att få lite struktur i ytan, kan man blanda i lite kakellim i färgen.

När kaminen är monterad bör man spackla eventuella skador eller ojämnheter i betongen. Medföljande cementspackel kan användas till detta.

• För att uppnå bästa möjliga resultat, bör man gå över omramningen med fint sandpapper och putsa eventuella ojämnheter och skarpa kanter innan man målar.

• Blanda pulvret (cementspacklet) med vatten till en smidig massa (som tandkräm).

• Spackla ojämnheter – låt torka och putsa med ett fint sandpapper.

• Om skadan är djup, rekommenderar vi att du spacklar i två omgångar för att undvika att spacklet sjunker.

• Måla igen i önskad färg.

Efter några månaders användning kan det i vissa fall uppstå småsprickor i skarvarna på grund av sättningar i huset. Sprickorna kan enkelt repareras:

• Rispa upp sprickan med ett verktyg, t.ex. en skruvmejsel, för att ge mer plats för fogmassan.

• Dammsug först bort allt damm. Spruta därefter in akrylfogmassa och jämna ut den med fingertopp som doppats i såpvatten.

• Efter ett par dygn kan du måla över fogen.
