BEDIENUNGSANLEITUNG Terrazza XL Jøtul

DE - Montageanleitung 22

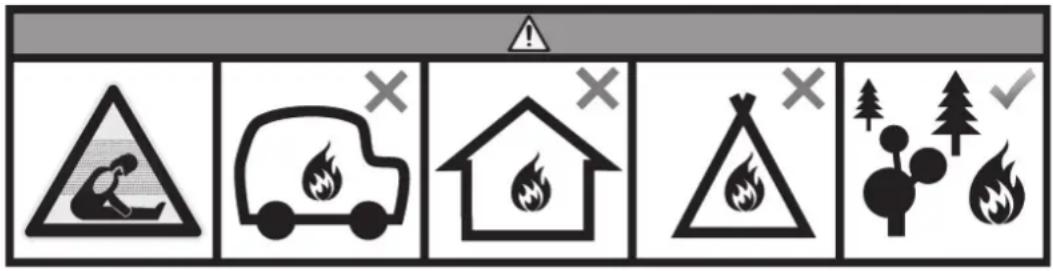

Warnung! Der Kamin darf nicht in geschlossenen oder bewohnten Räumen wie Häusern, Zelten, Wohnwagen, Wohnmobilen und Booten verwendet werden. Es besteht die Gefahr eine Kohlenmonoxid-Vergiftung, die zum Tode führen kann.

Hinweis! Die Montage- und Gebrauchsanleitung ist während der gesamten Produktlebensdauer aufzubewahren.

Befolgen Sie die Montageanleitung wie in Abb. 1-11 angegeben.

- Ziehen Sie die Schrauben nicht zu fest an.

Sicherheitshinweise

Alle örtlichen Vorschriften, einschließlich derer, die sich auf nationale und europäische Normen beziehen, müssen bei der Installation des Produkts beachtet werden. Der Kamin ist immer gemäß den geltenden Bestimmungen des jeweiligen Landes zu installieren.

Aufstellung

• Beim Aufstellen muss seitlich ein Abstand von mindestens 1,5 m von brennbaren Oberfl ächen und Materialien eingehalten werden.
• Der Kamin muss auf einem Untergrund aus nicht-brennbarem Material, beispielsweise Mauerwerk, Beton, Felsen oder Steinmaterialien, aufgestellt werden.
• Der Kamin darf nicht in geschlossenen Räumen, Zelten, Wohnwagen, Booten usw. aufgestellt werden.
• Der Kamin darf nicht unter niedrig hängenden Ästen, hervorstehenden Dächern und anderen Konstruktionen aufgestellt werden.
• Der Kamin muss stabil auf einem ebenen, tragfähigen Untergrund stehen. Vor der Wahl des Aufstellungsorts kann es sinnvoll sein,
• mit den Nachbarn zu reden, damit diese nicht durch Rauch oder Geruch belästigt werden.

Verwendung des Kamins

• Lassen Sie den Kamin niemals unbeaufsichtigt brennen. Wie empfehlen, für schnellen Zugang zu Löschwasser zu sorgen.
• Als Brennstoff ist NUR trockenes, unbehandeltes Holz/Grillkohle zulässig.
• Warnung! Verwenden Sie niemals Flüssigkeiten wie Benzin, Paraffi n, Terpentin usw. zum Anzünden. Die Verwendung dieser Mittel kann zu Verletzungen und Produktschäden führen. Wir empfehlen die Verwendung von Jøtul Firestarters (Kaminanzünder). Andere Materialien können den Kamin beschädigen und seine Lebensdauer verkürzen.
• Der Kamin darf nicht vollständig mit Holz gefüllt werden, da er nicht für die dadurch entstehende Wärmeentwicklung ausgelegt ist.
• Der brennende Kamin darf niemals verschoben oder angefasst werden. Nach dem Gebrauch muss er eine Zeitlang abkühlen, bevor er berührt werden kann.
• Achten Sie ganz besonders darauf, dass kleine Kinder und Tiere nicht zu nah an den Kamin gelangen können.
• Lassen Sie das Feuerholz abbrennen und den Kamin auskühlen.
• Entfernen Sie die Feuerholz- bzw. Kohlereste, da es nach dem Gebrauch zu einer Selbstentzündung kommen kann. Reinigen Sie den Kamin mit einem Lappen/Tuch.

Wetterverhältnisse:

Bei Wind ist das Feuer sorgfältig zu beaufsichtigen. Die Flammen können dann unkontrolliert lodern. Bei instabiler Wetterlage empfehlen wir, mit dem Entzünden des Kamins zu warten.

Nach dem Gebrauch

Nach dem Gebrauch empfi ehlt es sich, den Kamin an einem trockenen Ort aufzubewahren.

Pflege

Der Kamin ist aus 2 mm Cortenstahl gefertigt, der nach kurzer Zeit eine optisch ansprechende, rostfarbene Patina bildet. Dank dieser Schutzschicht kann der Kamin das ganze Jahr über im Freien stehen. Cortenstahl wird auch als Verkleidung von Hausfassaden verwendet werden, die eine ansprechende Rostoptik haben sollen.

Hinweis: Durch herablaufendes Regenwasser kann die Rostpatina Flecken auf dem Untergrund hinterlassen, die sich nur schwer entfernen lassen. Schützen Sie daher den Untergrund.

Hinweis: Die Oberfl äche des Kamins darf nicht behandelt werden.

Technische Daten:

Höhe: 168 cm

Breite: 57 cm

Tiefe: 57 cm

Gewicht: 40 kg

Garantie

2 Jahre ab Kaufdatum.

Hinweis: Die Form des Kamins kann sich aufgrund der Hitze etwas verändern (fl ache Flächen können etwas runder werden). Dies ist ein natürlicher Vorgang, der nicht zu Garantieansprüchen berechtigt.

Zusatzausstattung:

Art. nr. 51012326 - Grillrost

Art. nr. 51012325 - Funkenschutzgitter

DEUTSCH

Montage des Kamins:

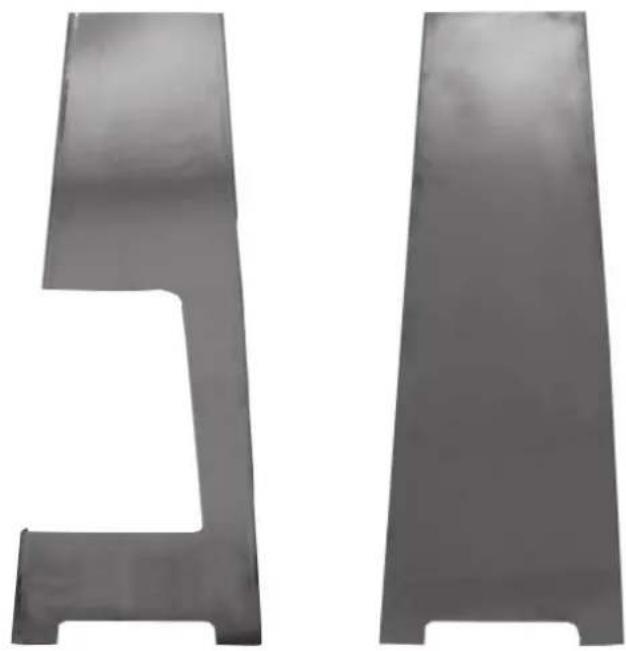

Abb. 1
Abb. 2

Stellen Sie die Platten gegen einander stellen (Abb. 1 und 2).

Abb. 3

Die Schrauben mit Muttern spannen (Abb. 3, 4, 5 und 6).

Abb. 6

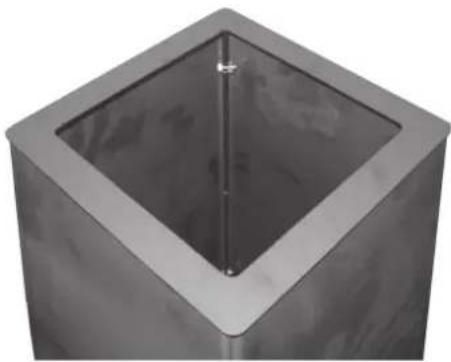

Den Kamin „auf den Kopf“ stellen um die Montage der Bodenplatte zu erleichtern.

Abb. 8

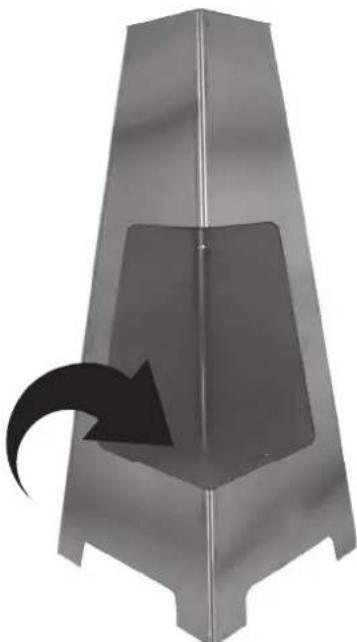

Die Bodenplatte in die Öff nung fallen lassen.

Abb. 9

Die Schrauben „unter“ die Bodenplatte spannen.

Abb. 10

Die Topplatte mit den Winkeln nach unten platzieren.

Abb. 11

- Um Stabilität / Isolierung des Ofens zu erreichen, legen Sie eine 50 mm dicke Sicht / einen Kies auf die Bodenplatte ein.

- Der Kamin kann jetzt in Gebrauch genommen werden.
