Topo 1600 - Staubsauger QUIGG - Kostenlose Bedienungsanleitung

Produkttyp	Bodenstaubsauger
Marke	Quigg
Modell	Topo 1600
Stromversorgung	230 V ~ 50 Hz
Nennleistung	1600 W
Empfohlene Sicherung	16 A
Abmessungen (L x B x H)	40 x 30 x 30 cm
Gewicht	5,5 kg
Fassungsvermögen des Staubbeutels	3,5 L
Filtersystem	Papierbeutel + Motorschutzfilter + Abluftfilter
Filteroptionen	Aktivkohlefilter, Dreifachkassette, Meshfilter
Leistungsregelung	Elektronisch über Stellregler am Gerät oder am Griff
Beutelfüllanzeige	Ja, Farbskala
Überhitzungsschutz	Automatische Abschaltung, Wiederanlauf nach 15 Minuten
Länge des Netzkabels	8 m (Schätzung)
Enthaltenes Zubehör	Bodendüse, kleine Düse, lange Düse, Bürstendüse, Teleskoprohr
Optional erhältliches Zubehör	Turbobürstendüse, Walzendüse, Gleitdüse, Glattbodendüse
Aufbewahrungssystem	Integriertes Zubehörfach
Stair Lock System	Blockierung der Hinterräder auf geneigten Flächen
Art der Lufteinstellung	Griff mit seitlicher Luftregulierung
Filterwartung	Beutel wechseln, sobald die Anzeige voll ist; Motorfilter und Abluftfilter nach jeweils 5 Beutelwechseln reinigen
Reparierbarkeit	Reparaturen nur durch qualifiziertes Personal; Kabel durch Kundendienst austauschbar
Bestimmungsgemäße Verwendung	Nur zum Saugen trockener Materialien; keine Flüssigkeiten, Asche oder spitze Gegenstände saugen

Häufig gestellte Fragen - Topo 1600 QUIGG

Wie wechsle ich den Staubbeutel des Quigg Topo 1600 Staubsaugers?

Drücken Sie die Entriegelungstaste der Beutelfachabdeckung. Öffnen Sie die Abdeckung, entnehmen Sie den vollen Beutel, indem Sie ihn mit der Papplasche verschließen. Setzen Sie einen neuen Beutel ein, ohne die Saugöffnung zu blockieren. Schließen Sie die Abdeckung bis zum Einrasten.

Was tun, wenn sich der Staubsauger automatisch ausschaltet?

Die automatische Abschaltung kann durch Überhitzung, vollen Beutel, verschmutzten Motorfilter oder Verstopfung verursacht werden. Ziehen Sie den Netzstecker, beseitigen Sie die Ursache (Beutel leeren, Filter reinigen, Verstopfung entfernen) und warten Sie 15 Minuten, bevor Sie das Gerät wieder einschalten.

Kann ich mit diesem Staubsauger Flüssigkeiten saugen?

Nein, dieser Staubsauger ist nur zum Saugen trockener Materialien ausgelegt. Saugen Sie niemals Flüssigkeiten, glühende Asche oder große spitze Gegenstände, da dies das Gerät beschädigen und eine Gefahr darstellen kann.

Wie stelle ich die Saugleistung ein?

Die Leistung wird elektronisch über einen Stellregler am Gerät oder am Griff eingestellt. Verwenden Sie die minimale Leistung für empfindliche Stoffe, mittlere für Kleidung und Teppiche und maximale für harte Böden und stark verschmutzte Teppiche.

Wann muss der Motorschutzfilter ausgetauscht werden?

Der Motorschutzfilter sollte bei jedem Beutelwechsel überprüft werden. Ersetzen Sie ihn, wenn er stark verschmutzt ist, insbesondere wenn Sie mit einem beschädigten Beutel gesaugt haben. Es wird empfohlen, ihn alle 5 Wechsel des Papierbeutels auszutauschen.

Verfügt der Staubsauger über ein Aufbewahrungssystem für das Zubehör?

Ja, ein spezielles Aufbewahrungsfach im Staubsauger ermöglicht die Aufbewahrung der kleinen Düse, der langen Düse und der Bürstendüse. Das Zubehör kann während des Gebrauchs auf das Rohr oder den Griff geklippt werden.

Wie reinige ich den Meshfilter oder den Gazefilter?

Schrauben Sie den Faltenfilter ab, entfernen Sie den Mesh- oder Gazefilter. Bürsten Sie sie oder reinigen Sie sie unter lauwarmem Wasser. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einbauen. Saugen Sie niemals ohne den Faltenfilter oder mit einem defekten Filter.

Was tun, wenn die Füllanzeige 'Beutel voll' anzeigt, obwohl der Beutel leer ist?

Dies kann passieren, wenn Sie sehr feinen Staub (Gips, Mehl) saugen, der die Poren des Beutels verstopft. Ersetzen Sie in diesem Fall trotzdem den Beutel, da die Saugleistung reduziert wird. Bei Haaren und Fasern funktioniert die Anzeige nur bei wirklich vollem Beutel.

Wie verwende ich das Stair Lock System zum Staubsaugen auf Treppen?

Stellen Sie den Staubsauger auf eine Stufe. Das System blockiert automatisch die Hinterräder und verhindert ein Rutschen des Geräts. Sie können dann sicher auf geneigten Flächen saugen.

Wo finde ich Ersatzteile für meinen Quigg Topo 1600?

Ersatzteile (Beutel, Filter, Zubehör) sind über den Kundendienst erhältlich. Verwenden Sie nur Originalteile. Für Reparaturen wenden Sie sich an qualifiziertes Fachpersonal.

BEDIENUNGSANLEITUNG Topo 1600 QUIGG

• D ieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen für Elektrogeräte. Ein unsachgemäßer Gebrauch kann jeder zu Schäden an Personen und Sachen führen. Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie den Staubsauger in Betriebnehmen! Bewahren Sie die Gebrauchsanweisung sorgfältig auf.

• Diesen Staubsauger dürfen Sie nur im Haushalt für trockenes Sauggut einsetzen. Menschen oder Tiere dürfen Sie mit dem Staubsauger nicht absagen.

• Andere Verwendungsarten geschehen auf eigene Gefahr und sind möglicherweise gefährlich.

• Artfremder Einsatz und Betrieb ohne Aufsicht sind nicht gestattet.

• Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsmäßige Verwendung oder falsche Bedienung verursacht werden.

• Gerät nur an Wechselstrom 230 Volt anschließen. Die Steckdose sollte mit einer 16-Ampere-Sicherung abgeschichert sein. Sollten weitere Geräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sein, kann beim Einschalten des Staubsaugers die Sicherung ausgelöst werden. Dies ist vermeidbar, wenn vor dem Einschalten die niedrigste Saugleistung (min.) eingestellt und erst bei laufendem Motor auf die gewünschte Leistung erhöht wird.

• Ohne Filtertute und Motorschutzfilterarf das Gerat nicht benutzt werden.

Vom Anschlusskabel ⇒n bei längerer Benutzung mindestens 2/3 Herausgezogen werden, da sonst die Gefahr der Überhitzung und Schädigung besteht.

• B ei Beschädigung der Anschlussleitung muss diese komplett mit Kabeltrommel vom Kundendienst ausgetauscht werden.

• Keine glühende Asche, großere Glassplitter, spitze Gegenstände und keine Flüssigkeiten aufsaugen.

• Saugen Sie keinen Tonerstaub auf, der z.B. bei Druckern und Kopiergeräten verwendet wird, da er elektrisch leitfähig sein kann. Außer dem wird er eventuell vom Filtersystem des Staubsaugers nicht vollig ausgegliert und kann so über das Geblase wieder in die Raumluft gelangen.

• Nach Gebrauch und vor dem Reinigen oder Filterwechsel stets den Netzsteckerziehen.

• Reparaturen an Elektrogeräten sind nur von Fachkräften durchzuführen. Durch unsachgemäße Reparatur konnen erhebliche Gefahren für den Benutzer entstehen.

Gerat nicht direkt geben heiBem Ofen oder Heizkorper aufbewahren.

• Kinder erkennen nicht die Gefahren, die beim Umgang mit Elektrogeräten entstehen können. Deshalb Kinder niemals unbeaufsichtigt mit Elektrogeräten arbeiten setzen.

Bedienung

Krummer des Saugschlauches in die Saug-öffnung einrasten. Erforderliche Düsen anstecken. Düssen können am Saugrohr als auch am Saugschlauch angesteckt werden.
Anschlusskabel Herausziehen, Stecker in die Steckdose stecken. Die Trettaste EIN/AUS drücken, der Motor lauft an.
Elektronische Leistungsregulierung mittels Drehregler. Drehen Sie den Saugleistungswähler mit der Hand auf die von Ihnen gewünschte Leistungsstufe.
Die Saugkraft kann zusätzlich am Griffstück eingestellt werden. Schließen - hohe Saugkraft Öffnen - geringe Saugkraft
Bei elektronischer Leistungsregulierung empfehlen wir Ihnen die minimale Leistung für Gardinen und empfindliche Gewebe. Mittlere Einstellung der Leistungsregulierung (Economic) für Bekleidung, Polster, Teppiche. Maximale Einstellung der Leistungsregulierung für Holz-, Stein- und stark verschmutzte Teppichböden.
	Aufbewahrungsmäßigkeit für Polster-düse, Fugendüse und Möbelpinsel im geräteigenen Zubehörfach.
	Das Zubehör kann auf das Rohr oder auf das Griffstück aufgegebekt werden. Polsterdüse (1): für Sofas/Sessel Fugendüse (2): für keine Zwischenräume Möbelpinsel (3):z. B. für Regale (wird auf Fugendüse aufgesteckt)
Ein Tip: Zusätzlich können Sie bestellen:
	· eine Turbo-Saugbürste (4), · eine Automatik-Rollendüse (5), · eine umschaltbare Gleitdüse (6), · sowie eine Spezialdüse für glatte Böden (7) ergonomisches Griffstück oder Griff-stück mit Nebenluft-regelung (entspr. Ausstattungs- variante)
Teleskoprohr oder Steckrohr (entsprechend Ausstattungsvariante)
Kurze Unterbrechung -In kurzen Saugpausen können Sie das Saugrohr mit der Bodendüse bequem am Staubsauger einhaken. Stecken Sie dazu die Bodendüse von oben in die Parkhalterung. Der Staubsauger darf in eingescheltetem Zustand nicht unbeaufsichtigt bleiben.
Nach dem Staubsaugen -Schalten Sie den Staubsauger aus. -Ziehen Sie den Stecker aus der Steck-dose. -Drücken Sie mit dem Fuß oder der Hand die Taste®, um das Kabel einzurollen.
Aufbewahren und Transportieren Stellen Sie ihren Staubsauger aufrecht hin. Stecken Sie die Bodendüse mit der vorgesehenen Aufnahme in die Halte-rung des Gehäuses.
Filterwechsel Wenn die Farbskala das Sichtfenster der Staubfulanzieme gaz ausgeflit, muss die Staubtüte ausgetauscht werden.

Filterwechsel

	Drücken Sie die Entriegelungstaste und klappen Sie den Staubraumdeckel bis zum Einrasten auf.
	Filterbeutel mittels Zuglasche schließen. Der volle Papierfilter ist somit hygienisch verschlossen. Filterbrücke am Traghebel hersausheiten und Papierfilter entsorgen, damit Filterbeutel an der Pappscheibe hersausziehen.
	Filterbrücke mit neuem Papierfilter bestücken (siehe Filteraufdruck). Dabei beachten, dass die Ansaugöffnung des Papierfilters nicht verschlossen ist. Beim Einschieben des Papierfilters Filter-papier nicht beschädigen! Staubraumdeckel schließen. Achtung: Die Filtersperre (entsprechend Ausstattungsvariante) verhindert, dass der Staubraumdeckel ohne Papierfilter geschlossen werden kann.
Staubtüten sind Einwegartikel. Sie dürfen nicht mehrfach verwendet werden, da verstoptfe Poren die Saugleistung reduzieren. Zur Prüfung • Stecken Sie die Bodendüse auf. Alle anderen Düsen beeinflussen die Funktion der Staubtüten-Wechselanzeige. • Schalten Sie den Staubsauger ein und stellen Sie den Saugleistungswähler (falls vorhanden) auf volle Saugleistung. • Hebien Sie die Bodendüse ein Stück vom Fußboden ab. Wenn jetzt die Staubtüten-Wechselanzeige eine volle Staubtüte anzeigt, müssen Sie die Staubtüte austauschen.	Was Sie zur Funktion der Staubtüten Wechselanzeige wollen? Die Funktion der Anzeige ist auf Mischstaub ausgelegt, so wie er im Haushalt überwiegend anfält: Staub, Haare, Teppichfussel, Faden, Sand usw. Wenn Sie jedoch viel Feinstaub, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl aufsaugen, verstopfen die Poren der Staubtüte. Die Staubtüten-Wechselanzeige wird dann bereits „voll“ anzeigen, selbst wenn die Staubtüte noch nicht voll ist. Die Staubtüte muss dann ausgetauscht werden, da die Saugleistung durch die verstoptfen Poren reduziert ist. Saugen Sie aber weitere Haare, Teppich-, Wollfusseln usw. auf, so kann die Staubtüten-Wechselanzeige erst reagieren, wenn die Staubtüte bereits prall gefällt ist.

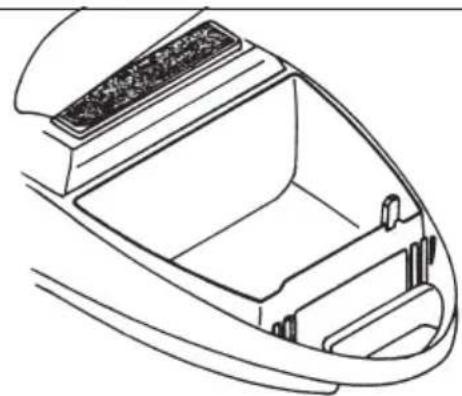

Motorschutzfilter wechseln

Den Motorschutzfilter bei jedem Wechsel des Papierfilterbeutels kontrollieren und bei starker Verschmutzung durch einen neuen ersetzen. Bei Herausgenommenem Filterbeutel ist rechts an der Rückwand des Filterraums der Motorschutzfilter zugänglich. Der Motorschutzfilter muss auf jeder Fall gewechselt werden, wenn einmal mit beschädigtem Papierfilterbeutel gesaugt wurde. Staubsauger nicht ohne Motorschutzfilter verwenden!	Den Motorschutzfilter bei jedem Wechsel des Papierfilterbeutels kontrollieren und bei starker Verschmutzung durch einen neuen ersetzen. Bei Herausgenommenem Filterbeutel ist rechts an der Rückwand des Filterraums der Motorschutzfilter zugänglich. Der Motorschutzfilter muss auf jeder Fall gewechselt werden, wenn einmal mit beschädigtem Papierfilterbeutel gesaugt wurde. Schaubauger nicht ohne Motorschutzfilter verwenden!
Bei Geräten mit Kohlefilter handelt es sich um einen speziellen Filter, welche die Gerüche, die im Staubsaugerbeutel entstehen können, absorbiert. Er ist im Staubraum zugänglich. Kohlefilter in Pfeilrichtung herausnahmen. Achtung: Gerät nicht ohne Motorschutzfilter betreiben. Empfehlung: Austausch alle 6 Monate, spätestens jedoch dann, wenn deutliche Gerüche austreten oder z. B. bei einem beschädigten Papierfilter.	Der Motorschutzfilter ist als Mikro-Hygienefilter ausgebildet und im Staubraum zugänglich. Gitter nach vorne in Pfeilrichtung öffnen. Mikro-Hygienefilter wechseln. Achtung: Gerät nicht ohne Motorschutzfilter betreiben. Empfehlung: Mit 5-maligem Papierfilterwechsel auch den Motorschutzfilter wechseln.
Bei Geräten mit 3-fach Filterkassette handelt es sich um eine hochspezialisierte Filterkombination, welche nachfolgende Filter integriert: Schwebstofffilter: mit sehr hoher Filterleistung. S-Klasse-Filter nach DIN 24184. Besonderss für Allergiker geeignet. Ausfilterung von Mikroorganismen von einem Durchmesser von 0,0003 mm zu 99,997 %. Aktiv-Kohlefilter: Spezialfilter, welcher Gerüche absorbiert. Antibakterielles Vlies: Abscheidung von Bakterien, Milben etc. 3-fach Filterkassette in Pfeilrichtung herausnahmen. Achtung: Gerät nicht ohne Motorschutzfilter betreiben. Empfehlung: Die 3-fach Filterkassette sollte alle 6 Monate ausgetaucht werden, da sonst die Filterleistung und Luft durchfälligkeit nachlässt.	Bei Geräten mit 3-fach Filterkassette handelt es sich um eine hochspezialisierte Filterkombination, welche nachfolgende Filter integriert: Schwebstofffilter: mit sehr hoher Filterleistung. S-Klasse-Filter nach DIN 24184. Besonderss für Allergiker geeignet. Ausfilterung von Mikroorganismen von einem Durchmesser von 0,003 mm zu 99,997 %. Aktiv-Kohlefilter: Spezialfilter, welcher Gerüche absorbiert. Antibakterielles Vlies: Abscheidung von Bakterien, Milben etc. 3-fach Filterkassette in Pfeilrichtung herausnahmen. Achtung: Gerät nicht ohne Motorschutzfilter betreiben. Empfehlung: Die 3-fach FilterKassette sollte alle 6 Monate ausgetaucht werden, da sonst die Filterleistung und Luft durchfälligkeit nachlässt.

Ausblasfilter wechseln

Der Ausblasfilter ist ebenfalls als MikroHygienefilter ausgebildet und nach dem Öffnen des Staubraumdeckels zugänglich.

Empfehlung:

Mit 5-maligem Papierfilterwechsel auch den Ausblasfilter wechseln.

Stair look System (je nach Ausstattung)

Mit Hilfe dieser einzigartigen Vorrichtung kann Ihr Reiniger auf Treppen und Schrägen sichere fixiert werden. Die Hinterträder werden blockiert, was ein Abrutschen des Gerätes auf Schrägen oder Treppen verhindert.

Weitere wichtige Hinweise

• Überhitzungsschutz (Thermoanzeige) - Staubsauger schaltet selbständig ab (je nach Ausstattungsvariante)
  Schaltet sich der Motor selbsttätig ab, kann nach ca. 15 Minuten weitergesaugt werden. Schalten Sie in thisem Fall Ihr Gerät ab (EIN/AUS-Taste drucken)
  Die automatische Abschaltung des Gerätes kann erfolgen, wenn z. B.

sperriges Sauggut die Saugwege verstoptf
- mit vollem Staubsaugerbeutel weitergesaugt wird
- der Motorschutzfilter stark verschmutzt ist oder
- stark verschutzte Ausblasfilter im Gerät vorhanden sind.

• Nach Beseitigung der Ursache und der oben angegebenen Wartezeit kann das Gerät wieder in Betrieb genommen werden.

Reinigen und Pflege

Vor jedem Reinigen den Netzsteckerziehen. Der Staubsauger - hier vor allem der Staubraum - und alle Zubehörteile konnen mit einem Tuch oder einem handelsüblichen Kunststoff-Reiniger gegflect werden, anschließend nachtrocknen.

Unterseite der beiden Fufbodendusen gelegentlich mit der Fugenduse absaugen.

Saugen mit Staubbehälter - AIRBOX*

Saugen mit Staubbehälter - AIRBOX-Filtertechnik Den Staubbehälter nach jedem Saugen entleeren!

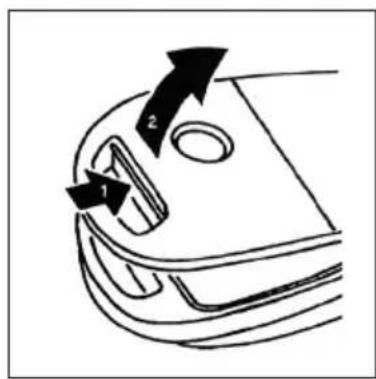

Filterraumdeckel öffnen

Vor jedem Reinigen den Netzsteckerziehen und den Saugschlauch abnehmer.

Die Öffnungstaste in der Griffmulde drücken (1), dann den Deckel aufklappen (2). Er rastet in der oberen Stellung ein.

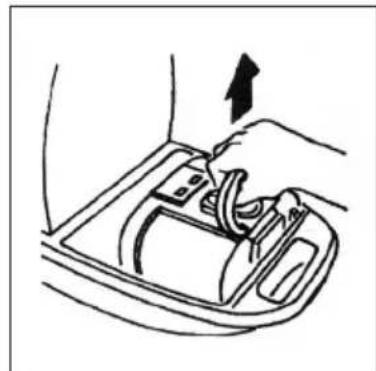

Staubbehälter entnehmen

Den Staubbehälter am Tragebügel nach oben aus dem Staubsauger haben

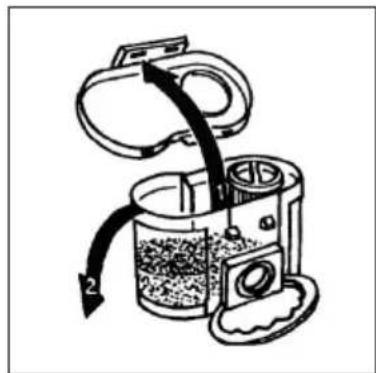

Staubbehälter entleeren

Die Rastlaschen am Deckelverschluss öffnen und den Deckel vom Behälter abnehmer (1).

Den Staubbehälter am Tragebügel fassen und über einem Abfalleimer entleeren (2) oder hygienischerweise in einem Plastikbeutel.

Normaler Hausstaub kann über den Hausmüll entsorgt werden. Den verschlossenen Staubbehälter in die Führungen des Filterraums einschieben. Den Filterraumdeckel zuklappen und andrücken, dass er einrastet.

Nicht ohne Staubbehälter saugen! Der Filterraumdeckel lässt sich ohne eingesetzten Behälter nicht schreiben - nicht mit Gewalt zudrücken!

Anhang zur Wartung und Pflege mit Mesh-Filter oder Gaze-Filter (je nach Ausstattungsvariante)

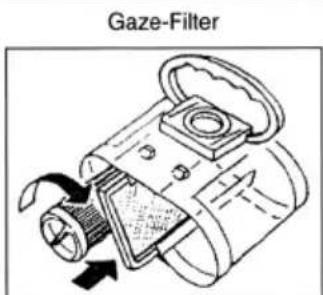

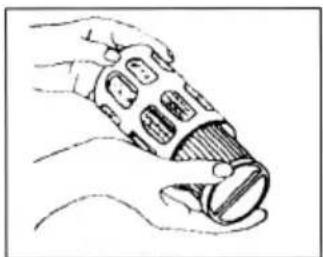

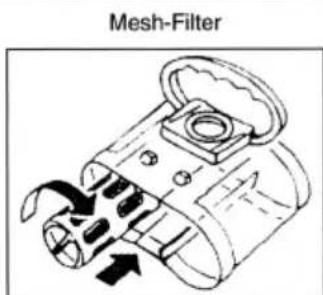

Filter des Staubbehalters reinigen

Den Faltenfilter linksdrehend losen und aus dem Staubbehalter entnehmer. Den Mesh-Filter vom Faltenfilter abziehen. Oder den Gaze-Filter Herausziehen. (Je nach Ausstattungsvariante) Beide Filter mit einem Pinsel abbürsten, oder bei Bedarf unter handwarmen FlieBwasser reinigen.

Nach dem vollständigen Trocknen den Mesh-Filter auf den Faltenfilter stecken. Anschliebend rechtsdrehend in den Behalter eingefugen. Oder Faltenfilter rechtsdrehend in den Behalter eingefugen und Gaze-Filter einschiebenen. (Je nach Ausstattungsvariente) Den Staubbehalter mit dem Deckel verschreiben.

Achtung! Nie ohne eingesetzten Faltenfilter saugen! Nie mit beschädigten Faltenfilter saugen!

Den Staubbehalter ebenfalls nachtrocknen, wenn er nass gereinigt wird.
