Produkttyp	Slangdammsugare
Märke	Quigg
Modell	Topo 1600
Strömförsörjning	230 V ~ 50 Hz
Nominell effekt	1600 W
Rekommenderad säkring	16 A
Mått (L x B x H)	40 x 30 x 30 cm
Vikt	5,5 kg
Dammpåsekapacitet	3,5 L
Filtersystem	Papperspåse + motorskyddsfilter + utloppsfilter
Filteralternativ	Kolfilter, tredubbel kassett, Mesh-filter
Effektreglering	Elektronisk med varistor på apparaten eller handtaget
Påsefyllnadsindikering	Ja, färgskala
Överhettningsskydd	Automatisk avstängning, återstart efter 15 minuter
Strömkabelns längd	8 m (uppskattning)
Medföljande tillbehör	Golvmunstycke, litet munstycke, långt munstycke, borstmunstycke, teleskoprör
Valfria tillbehör	Turboborstmunstycke, rullmunstycke, glidmunstycke, slät golvmunstycke
Förvaringssystem	Inbyggt fack för tillbehör
Stair lock-system	Låsning av bakhjulen på lutande ytor
Luftregleringstyp	Handtag med lateral luftreglering
Filterunderhåll	Byt påse när indikatorn visar full; rengör motor- och utloppsfilter var 5:e påsebyte
Reparerbarhet	Reparationer endast av kvalificerad personal; kabel kan bytas av service
Korrekt användning	Endast för att dammsuga torra material; dammsug inte vätskor, aska eller vassa föremål

Vanliga frågor - Topo 1600 QUIGG

Hur byter jag dammpåsen på dammsugaren Quigg Topo 1600?

Tryck på upplåsningsknappen till påsefackets lock. Öppna locket, ta bort den fulla påsen genom att stänga den med kartongfliken. Sätt i en ny påse och se till att inte blockera sugöppningen. Stäng locket tills det klickar.

Vad gör jag om dammsugaren stängs av automatiskt?

Automatisk avstängning kan bero på överhettning, full påse, smutsigt motorfilter eller blockering. Koppla ur apparaten, åtgärda orsaken (töm påsen, rengör filtren, ta bort blockeringen) och vänta 15 minuter innan du startar om.

Kan jag dammsuga vätskor med denna dammsugare?

Nej, denna dammsugare är endast avsedd för torra material. Dammsug aldrig vätskor, glödande aska eller stora vassa föremål, eftersom det kan skada apparaten och utgöra en fara.

Hur justerar jag sugkraften?

Kraften justeras elektroniskt med en varistor på apparaten eller handtaget. Använd lägsta effekt för ömtåliga tyger, medel för kläder och mattor, och maximal för hårda golv och mycket smutsiga mattor.

När måste motorskyddsfiltret bytas?

Motorskyddsfiltret ska kontrolleras vid varje påsbyte. Byt om det är mycket smutsigt, särskilt om du har dammsugit med en skadad påse. Det rekommenderas att byta det var 5:e papperspåsbyte.

Har dammsugaren ett förvaringssystem för tillbehör?

Ja, ett speciellt förvaringsfack i dammsugaren gör det möjligt att förvara det lilla munstycket, det långa munstycket och borstmunstycket. Tillbehören kan klippas fast på röret eller handtaget under användning.

Hur rengör jag Mesh-filtret eller gasfiltret?

Skruva av det veckade filtret, ta bort Mesh- eller gasfiltret. Borsta dem eller rengör dem under ljummet vatten. Låt torka helt innan du sätter tillbaka. Dammsug aldrig utan det veckade filtret eller med ett defekt filter.

Vad gör jag om påsefyllnadsindikatorn visar 'påse full' när påsen är tom?

Detta kan hända om du dammsuger mycket fint damm (gips, mjöl) som täpper till påsens porer. I så fall, byt påsen ändå eftersom sugkraften minskar. För hår och fibrer fungerar indikatorn endast när påsen verkligen är full.

Hur använder jag Stair Lock-systemet för att dammsuga trappor?

Placera dammsugaren på ett trappsteg. Systemet låser automatiskt bakhjulen och förhindrar att apparaten glider. Du kan då dammsuga säkert på lutande ytor.

Var hittar jag reservdelar till min Quigg Topo 1600?

Reservdelar (påsar, filter, tillbehör) finns hos kundtjänst. Använd endast originaldelar. För reparationer, kontakta kvalificerad personal.

BRUKSANVISNING Topo 1600 QUIGG

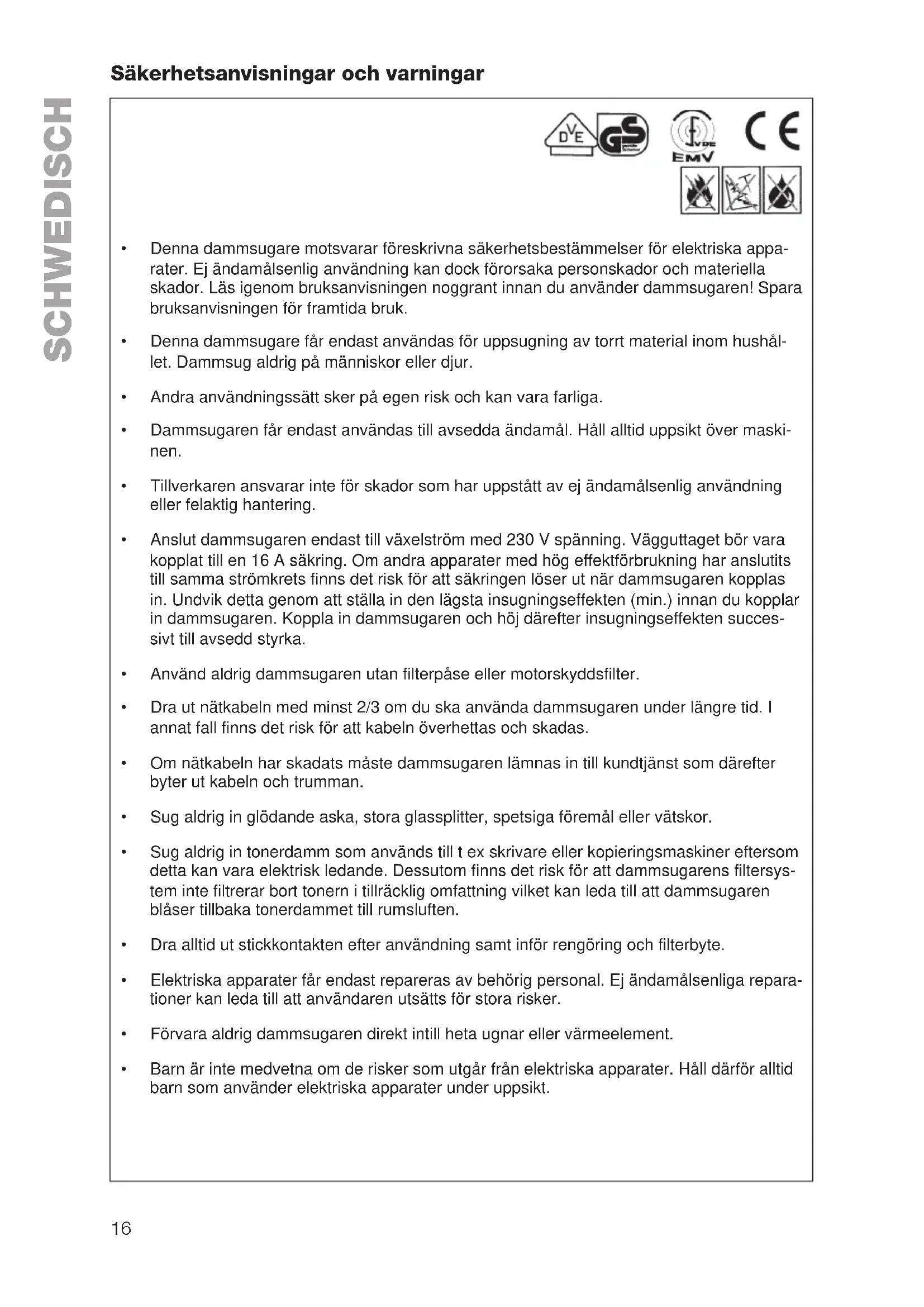

• Denna dammsugare motsvarar foreskrivna sakerhetsbestammelser for elektriska apparater. Ej andamalsenlig anvandning kan dock fororsaka personskador och materiella skador. Läsigen brombruksanvisingen noggrant innan du anvander dammsugaren! Spara bruksanvisingen for framtida bruk.
• Denna dammsugare fär endast användas for uppsugning av torrt material inom hushålet. Dammsug aldrig på manniskor eller djur.
  Andra anvandningssatt sker pa egen risk och kan vara farliga.
• Dammsugaren fär endast användas till avseddaändamål. Häll alltid uppsikt over maskinen.
• Tillverkaren ansvarar inte for skador som har uppstatt av ej andamalsenlig anvandning aller felaktig hantering.
• Anslut dammsugaren endast till växelström med 230 V spanning. Vagguttagetör vara kopplat till en 16 A sakring. Om andra apparater med hög effektforbrukning har anslutits till sama strömkrets finns det risk für att sakringen loser ut;nar dammsugaren kopplas in. Undvik detta genom att stalla in den lagsta insugningseffekten (min.) innan du koplar in dammsugaren. Koppla in dammsugaren och höj direfter insugningseffekten successivt till avsedd styrka.
• Använd aldrig dammsugarenutan filterpaseller motorskyddsfilter.
• Dra ut nätkabeln med minst 2/3 om du ska använda dammsugaren under langre tid. I annat fall finns det risk für att kabeln overhettas och skadas.
• Om nätkabeln har skadats måste dammsugaren lämnas in till kundtjänst som därefter byter ut kabeln och trumpan.
• Sug aldrig in glödande aska, stora glassplitter, spetsiga foremål erer vätskor.
• Sug aldrig in tonerdamm som anvands till tex skrivare erer kopieringsmaskiner aftersom detta kan vara elektrisk ledande. Dessutom finns det risk for att dammsugarens filtersystem inte filtrerar bort tonern i tillracklig omfattning vilket kan leda till att dammsugaren blaser tillbaka tonerdammet till rumsluften.
  Dra alltid ut stickkontakten after anvandning samt infor rengoring och filterbyte.
• Elektriska apparater fär endast repareras av behörig personal. Ejändamåsenliga reparatior kan leda till att användaren utsätts for stora risker.
• Forvara aldrig dammsugaren direkt intill heta ugnar eller varmeelement.
  Barn ar inte medvetna om de risker som utgår frän elektriska apparater. Håll dārfor alltid barn som använder elektriska apparater under uppsikt.

Användning

Stick in sugslangens böj i sugöppingen,så att den snäpper in. Sätt på ett lämpligt munstycke.Munstycken kan anslutas på saväl roret som sugslangen.
Dra ut nätkabeln, anslut stickkontakten tillvagguttaget. Tryck på strömbrytaren TILL/FRÄN, motorn startar.
Elektronisk effektreglering med vridreglage.Ställ vridreglaget på avsedd insugningsef-fekt.
Insugningskraften kan dessutom ställas inpå handtaget.Stäng - högre insugningskraftÖppna - lagre insugningskraft
Vid elektronisk effektreglering rekommender vi minimal effekt für gardiner och kändigt tYG. Ställ in på medelstark effekt (Economic) für kläder, stoppade möbler och mattor. Ställ in på maximal effekt für trä-ller stengolvller starkt nedsmutsade heltäckande mattor.
	Möbelmunstycket, elementmunstycket och dammunstycket kan förvaras i tillbehörsk facet.
	Anslut tillbehörnet på röret eller på hand-taget: Möbelmunstycke (1): för soffor/fåtöljer Elementmunstycke (2): för små mellanrum Dammunstycke (3): tex för hyllor (sätts på elementmunstycket)
Tips: Följande specialtillbehör finns:	• en turbo-sugborste (4) • en automatik-rullmunstycke (5) • ett omkopplingsbart glidmunstycke (6) • samt ett specialmunstycke für slättagolv (7) ergonomiskthandtagellershandtag medsidoluftsreglering
Teleskopör erller fällängningsör (beroende på utrustning)
Korta pauser - Under korta pauser medan du inte använder dammsugaren kan du lätt hänga in sugröret inkl. golv- och mattmunstycket i dammsugaren. Skjut ned munstycket i fästet. Håll alltid dammsugaren under uppsikt om den är inkopplad.	After dammsugning - Koppla ifrän dammsugaren. - Dra ut stickkontakten ur vagguttaget. - Tryck på kabelupprullningsknappen med handen eller foten für att rulla upp kabeln.
Fövaring och transport Ställ dammsugaren upprätt. Skjut in golv- och mattmunstycket i fästet i dammsugarens botten.	Byta ut filter Om färgskalan fyller dammfyllnings- indikeringens fönster helt@maste dammpäsen bytas ut.

Byta ut filter

	Tryck på spärrknappen och fäll sedan upp huven tills den snäpperin.
	Stäng filterpåsen med fliken. Den fyllda filterpåsen är)därmed hygieniskt förluten. Dra ut filterbygeln och ta ut filterpåsen genom att dra i pappskivan.
	Sätt i en ny filterpåse i filterbygeln (se markering på filtre). Se till att pappersfiltrets insugningsöppning inte är förluten. Se även till att filterpappret inte skadas Near pappersfiltret skjuts in. Stäng därefter huven. Obs! Filtersparren (beroende på utrustning)cka Förhindra att dammsugarens huv stängs om att pappersfilter saknas. Vid afterbeställning: Använd original-EIO-treskiktsfilter nr. 9. Uttbytesforpackning nr. 9 finns i handeln aller kan beställas direkt frän EIO fösäljn-ingsavdelning.
Dammpåsar Är engångsartiklar. Dessa fär inte användas flera gänger eftersom de tilltätppta porerna fösärmarr insug-ingsprestandan. Kontrollera • Sätt på golv- och mattmunstycket. Alla andra munstycken päverkar Funktionen für dammyflinnings-indikeringen. • Koppla in dammsugaren och ställ vridreglaget für insugningseffekten (om Förhanden) på maximal effekt. Lyft golv- och mattmunstycket en aning frän golvet. • Byt ut påsen om dammyflinnings-indikerin-gen visar att dammpåsen är full.	Viktig information om dammyflinnings-indikering Indikeringens Funktion är instälde på blandat damm, tex normalt damm, här, mattludd, trådar och sand som öfta forekommer i hushålet. Om du använder dammsugaren till att suga upp mycket fint damm, tex borrdamm, sand, ev. även gips eller mjöl, täpps dammpäsens ponder till. Dammyflinnings-indikeringenkommen dette att indikera „full" även om dammpäsen inte är helt fylld. Byt ut dammpäsen eftersom insugings-prestandan har fösärrats av de tilltätppta porerna. Om du använder dammsugaren till att suga upp mycket här eller mattluddkommen indikeringen inte att reagera:förän dammpäsen är fylld intill bristningsgränsen.

Byta ut motorskyddsfilter

Kontrollera motorskyddsfiltret varje,gång du byter ut pappersfilterpåsen. Byt ut motorskyddsfiltret mot ett nyttom det ar starkt nedsmutsat. När filterpåsen har tagits ut ar motorskyddsfiltret atkomligt baktill höger i filterutrymmet. Motorskyddsfiltret måste tvunget bytas ut om dammsugaren har anvånts med en skadappersfilterpåse. Använd aldrig dammsugaren utan motorskyddsfil-ter!
Vid dammsugare med kolfilter rör det sig om ett speziell filter som kan absorbera lukt som uppstår i dammsugarpåsen. Filtret finns under dammsug-arens huv. Ta ut kolfilteri pilens riktning. Obs! Använd aldrig dammsugaren utan motorskyddsfil-ter. ReCOMMENDATION Byt ut var 6:eMarcus, dock senast om lukter tränger ut erler om t'ex pappersfiltret ár skadat. Vid afterbeställning Aktiv-kol-filter nr. 14 kan erhällas i handeln erller beställas direkt från EIO fösäljningsavdelning.
Motorskyddsfiltret ár konstruERAT som att mikro-hygienfilter och finns under dammsugarens huv. Öppna gallret framåt i pilens riktning. Byt ut mikro-hygienfiltret. Obs! Använd aldrig dammsugaren utan motorskyddsfil-ter. ReCOMMENDATION Byt ut motorskyddsfiltret var 5:e gäng som pap-persfiltret byt ut.
Vid dammsugare med tredubbel filterkassett rör det sig om högspecialisierad filterkombination som innehäller följande enstaka filter: Partikelfil-ter: med mycket hög filterverkan. S-klassfilter enl. DIN 24184. Särskilt avsett for allergiker. Filtrering av mikroorganiser med Ø 0,0003 mm till max. 99,997%. Aktivi-kol-filter: Specialfilter som absorberar lakter. Antibakteriell fibermaterial: Avskijer bakterier, kvalster ovs. Ta ut den tredubbla filterkassaten i pilens riktning. Obs! Använd aldrig dammsugaren utan motorskyddsfilter. ReCOMMENDATION Byt ut den tredubbla filterkassatten var 6:eMarcus, filerprestandan och luftgenomsäpligheten annars fösämras. VID AFTERBESTÄLLNING Tredubbel filterkassett nr. 16 kan erhällas i handeln aller beställas direkt från EIO fösäljningsavdelning.

Byta ut utblasningsfilter.

Aven utblasningsfiltret ar konstruerat som ett mikro-hygienfilter och ar atkomligt after att dammsugarens huv har oppnats.

Rekommendation

Byt ut utblasningsfiltret var 5:e gang som pappersfiltret byt ut.

Stair look System (beroende på utrustning)

Med hjälp avenna specialanordning kan du fixera dammsugaren sakert i trappor och pa lutande plan.

Bakhjulen blockeras automatiskt vilket forhindrar att dammsugaren rullar ivag på lutande plan erller trappor.

Overhettningskydd (termoindikering) - Dammsugaren kopplas ifr'an automatiskt (beroende på utrustning)

Om motorn har kopplats ifr'an automatiskt kan du anvanda den igen after ca 15 minuter. Koppla forst ifr'an dammsugaren (tryck på strömbrytaren TILL/FRÄN).

Dammsugaren kopplas ifrán automatiskt om

• insugningsöppningarna har blockerats av for stora foremål
• dammsugaren används fastän pASEn ar full
  -motorskyddsfiltret ar starkt nedsmutsat
• dammsugarens utblasningsfilter ar starkt nedsmutsade

After att du har atgardat storningen och vantat en viss tid (se ovan) kan du anvanda dammsugaren pa nytt.

Rengöring och skötsel

Dra alltid ut stickkontakten ur vagguttaget infor rengöring. Dammsugaren - framfor allt utrymmet under huyen - och alla tillbehörsdilar kan rengöras med en tygduk ell ertt vanligterengöringsmedel for plastmaterial. Torka direfter av ytorna.

Sug dà och dà rent de bàda golvmunstyckena med elementmunstystcket.

Avfallshantering

• Dammsugarens originalkartong ar forsedd med markningen „Gröna punkten". Denna markning har gjorts av atervinningsbolaget Duales System Deutschland GmbH, dvs. kar-tongen kan utan vidare lämnas in for atervinning.
• Dammsugarpäsarna bestär av miljövänligt och oblekt pappersmaterial.
• Dammsugarens plastdelar ar materialmarktta enligt DIN 7728. På sött kan man garantera att värdefulla rávaror kan atervinnas after att dammsugaren har skrotats.
• Förbrukade dammsugare ska avfallshanteras enligt gällande foreskrifter. Hör after med dinCOMMUN for mer information om miljövänlig avfallshantering.

Dammsugning med dammbehällare - AIRBOX*

Loft stovbeholderen i händtaket opp av stovsugeren.

Stovbeholderen ma alltid torkes av när den er blitt rengjort med vann.

Dammsugning med dammbehällare - AIRBOX Töm dammbehällaren after varje dammsugning!

Öppna locket till filterkammaren

Dra alltid ut stickkontakten och ta av sugslangen infor varje rengöring.

Tryck in öppningsknappen i handtaget (1)och fäll sedan upp locket (2). Detta snäpper in i oversta laget.

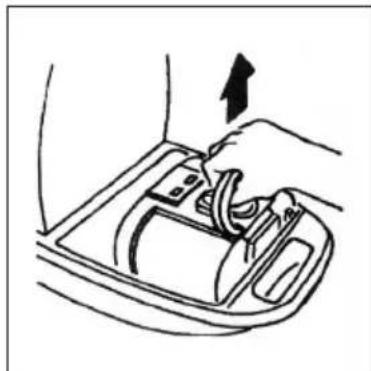

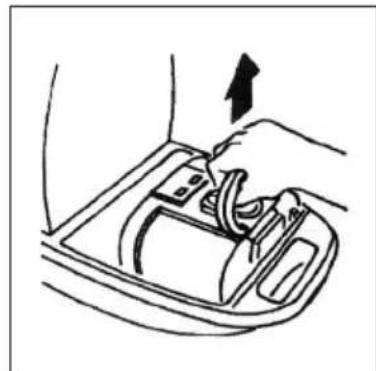

Tag ut dammbehallaren

Häll i dammbehallarens handtag och lyft upp den ur dammsugaren.

Töm dammbehällaren

Öppna spärtungorna i lockets spärr och tag av locket.FRn behällaren (1).

Häll i dammbehällarens handtag och töm behällaren i en sophink (2) eller hygieniskt i en plastpase.

Normalt husdamm kan kastas i hushaallssoporna.

Skjut in den stängda dammbehällaren i sparen i filterkammaren. Stäng locket till filterkammaren och tryck till sa att det snapper fast.

Använd inte dammsugarenutan dammbehällare! Locket till filterkammaren kan inte stängas om en behällare saknas - använd inte våld!

Bilaga till underhäll och skötsel med mesh-filter eller gasduksfilter (beroende på utrustningsvariant)

Rengör dammbehällarens filter

Lossa veckfiltret genom att vrida det at vänster och ta sedan ut det ur dammbehällaren. Dra av mesh-filtret fran veckfiltret. Eller dra ut gasduksfiltret (beroende pa ultrustningsvariant.) Borsta av bada filtren med en pensel, aller rengör under rinnande ljummet vatten vid behov.

After att mesh-filtret har torkat helt kan det skjutas pa
veckfiltret. Darefter kan det vridas at hoGER in i behaillaren.
Eller vid in veckfiltret at hoGER i behaillaren och skjut sedan in
gasduksfiltret
(beroende pa utrustningsvariant.)
Stang till dammbehallaren med locket.

Obs! Anvand aldrig dammsugaren om veckfiltret saknas! Suginte om veckfiltret har skadats!

Lat dammbehallaren torka om den blivit vát vid rengöring.

Tryk på knappen i grebsfordybningen (1), og klap sö låget op (2). Den gär hak i overste stilling.

Tag stovbeholderen ud
