Topo Vivo - Staubsauger QUIGG - Kostenlose Bedienungsanleitung

Marke	Quigg
Modell	Topo Vivo
Staubsaugertyp	Bodenstaubsauger
Stromversorgung	230 V ~, 16 A
Saugleistung	Variable, elektronische und manuelle Einstellung
Staubbehälter	Papier- oder Mikrofilterbeutel (je nach Version) oder AIRBOX-Behälter
Filterung	Motorstaubfilter (Mikro-Hygienefilter), Auslassfilter, optionaler Aktivkohlefilter
Anti-Allergen-Filter	Dreischicht-Filterkassette (Partikelfilter, Aktivkohle, antibakterielles Vlies) – optional
Kabellänge	Automatische Kabelaufwicklung (Länge nicht angegeben)
Inklusive Zubehör	Bodendüse, Fugendüse, Bürstendüse (für Regale), Schlauch mit Griff, Teleskoprohr
Sicherheitssystem	Überhitzungsschutz (automatische Abschaltung), Treppensperre (Stair Lock)
Regelmäßige Wartung	Wechsel des Staubbeutels durch Anzeige signalisiert, Reinigung der Filter
Verfügbare Ersatzteile	Staubbeutel (Art.-Nr. 45160008, 45120119), Motorfilter, Auslassfilter, Filterkassette (Art.-Nr. 55470100, 55974053)
Reparierbarkeit	Reparaturen nur durch qualifiziertes Personal
Empfohlene Verwendung	Hartböden, Teppiche, Polstermöbel (keine Flüssigkeiten, Asche, spitze Gegenstände)

Häufig gestellte Fragen - Topo Vivo QUIGG

Wie wechsle ich den Staubbeutel?

Drücken Sie die Entriegelungstaste und öffnen Sie den Deckel des Beutelfachs. Ziehen Sie den vollen Beutel an der Papplasche heraus, um ihn zu verschließen. Setzen Sie einen neuen Beutel ein und achten Sie darauf, dass die Saugöffnung nicht blockiert ist. Schließen Sie den Deckel.

Wann muss der Motorstaubfilter ausgetauscht werden?

Überprüfen Sie ihn bei jedem Beutelwechsel. Ersetzen Sie ihn, wenn er stark verschmutzt ist oder nachdem Sie mit einem beschädigten Beutel gesaugt haben. Es wird auch empfohlen, ihn alle 5 Papierbeutelwechsel auszutauschen.

Der Staubsauger schaltet sich von alleine aus, warum?

Das ist der Überhitzungsschutz. Dies kann passieren, wenn der Beutel voll ist, die Filter verschmutzt sind oder die Saugwege blockiert sind. Ziehen Sie den Stecker, warten Sie 15 Minuten, beseitigen Sie die Ursache und starten Sie ihn neu.

Wie reinige ich den Auslassfilter?

Öffnen Sie das Beutelfach, entfernen Sie den Auslassfilter (Mikro-Hygienefilter) und bürsten Sie ihn vorsichtig ab. Ersetzen Sie ihn nach 5 Papierbeutelwechseln.

Kann ich Asche oder Flüssigkeiten saugen?

Nein, saugen Sie niemals glühende Asche, Flüssigkeiten, große Glasscherben oder spitze Gegenstände. Dies würde das Gerät beschädigen und eine Gefahr darstellen.

Wie verwende ich das Treppensperrsystem?

Das Stair Lock System blockiert die Hinterräder, wenn der Staubsauger auf einer Stufe oder einer geneigten Fläche steht, und verhindert so ein Abrutschen. Es ist keine weitere Bedienung erforderlich.

Wo finde ich Ersatzbeutel und -filter?

Die Artikelnummern sind in der Anleitung angegeben: 26er-Pack Papierbeutel (Art.-Nr. 45160008), 5er-Pack Papierbeutel (Art.-Nr. 45120119), Motor- und Auslassfilter, Anti-Allergen- und Aktivkohle-Filterkassetten.

Wie stelle ich die Saugleistung ein?

Verwenden Sie den Drehregler am Gerät oder das Rad am Griff. Minimale Einstellung für empfindliche Stoffe, mittlere (Economic) für Kleidung und Teppiche, maximale für Hartböden und stark verschmutzte Teppiche.

Was tun, wenn die Beutelvollanzeige leuchtet, obwohl der Beutel leer ist?

Dies kann passieren, wenn Sie viel Feinstaub (Bohren, Gips) saugen. Die Poren des Beutels verstopfen und die Anzeige zeigt 'voll' an. Tauschen Sie in diesem Fall den Beutel aus.

Wie verstaut man das Zubehör?

Die kleine Düse, die Fugendüse und die Bürste werden im dafür vorgesehenen Fach am Staubsauger verstaut. Sie können auch auf das Rohr oder den Griff gesteckt werden. Verwenden Sie die Halterung für die Düse während der Pausen.

BEDIENUNGSANLEITUNG Topo Vivo QUIGG

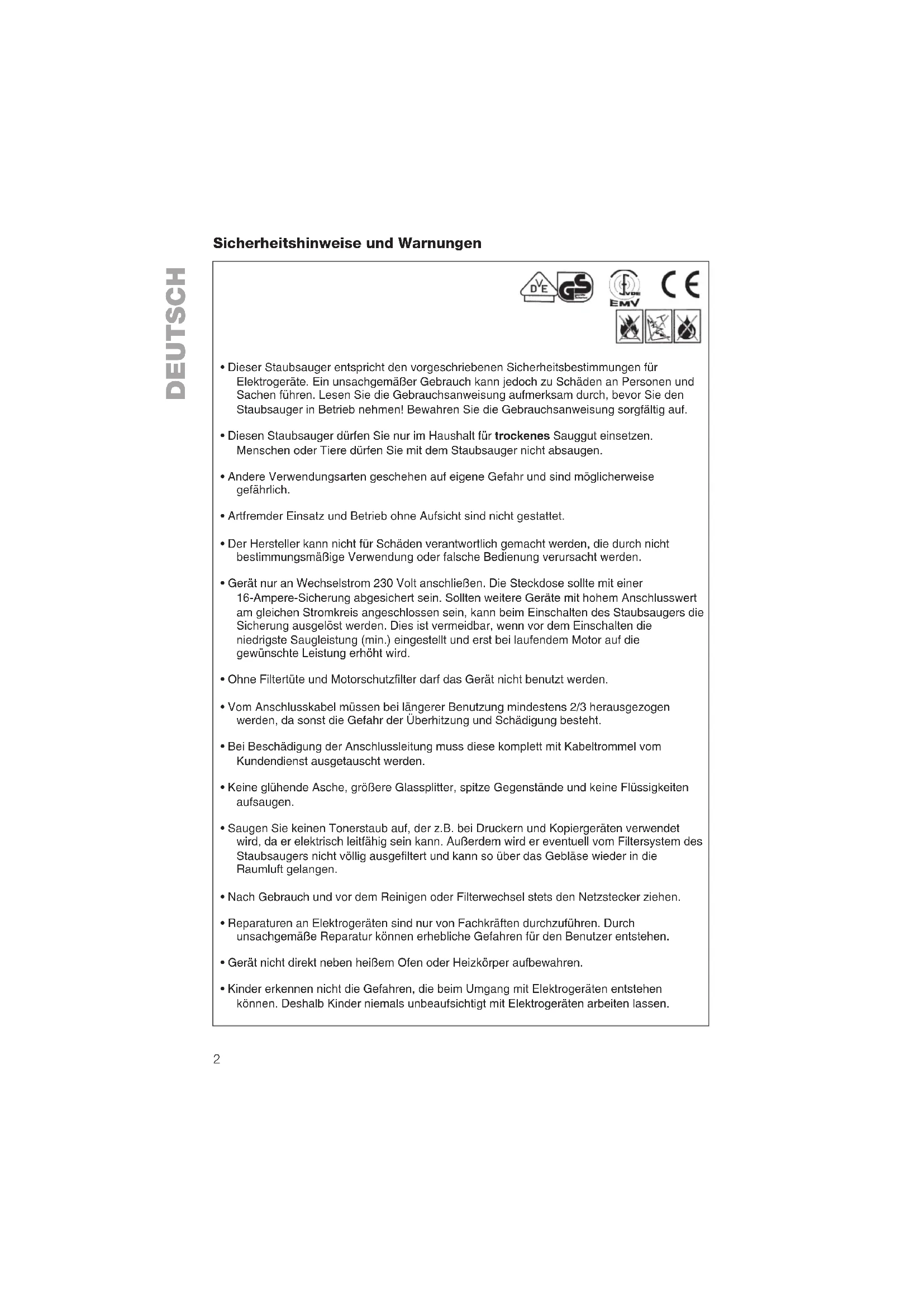

Sicherheitshinweise und Warnungen

• Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen für Elektrogeräte. Ein unsachgemäßiger Gebrauch kann jeder zu Schaden an Personen und Sachen führen. Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie den Staubsauger in Betriebnehmen! Bewahren Sie die Gebrauchsanweisung sorgfältig auf.
• Diesen Staubsauger * dürfen Sie nur im Haushalt für trockenes Sauggut einsetzen. Menschen oder Tiere * dürfen Sie mit dem Staubsauger nicht absaugen.
• Andere Verwendungsarten geschehen auf eigene Gefahr und sind möglicherweise gefährlich.
• Artfremder Einsatz und Betrieb ohne Aufsicht sind nicht gestattet.
• Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsmäßige Verwendung oder falsche Bedienung verursicht werden.
• Gerät nur an Wechselstrom 230 Volt anschließen. Die Steckdose sollte mit einer 16-Ampere-Sicherung abgesichert sein. Sollten weitere Geräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sein, kann beim Einschalten des Staubsaugers die Sicherung ausgelost werden. Dies ist vermeidbar, wenn vor dem Einschalten die niedrigste Saugleistung (min.) eingestellt und erst bei laufendem Motor auf die gewünschte Leistung erhöht wird.
• Ohne Filterüte und Motorschutzfilterarf das Gerät nicht benutzt werden.
  Vom Anschlusskabel müssen bei längerer Benutzung mindestens 2/3 Herausgezogen werden, da sonst die Gefahr der Überhitzung und Schädigung besteht.
• Bei Beschäftigung der Anschlussleitung muss diese komplett mit Kabeltrommel vom Kundendienst ausgetaucht werden.
• Keine glühende Asche, großere Glassplitter, spitze Gegenstände und keine Flüssigkeiten aufsaugen.
• Saugen Sie keinen Tonerstaub auf, der z.B. bei Druckern und Kopiergeräten verwendet wird, da er elektrisch leitfähig sein kann. Außen dem wird er eventuell vom Filtersystem des Staubsaugers nicht vollig ausgefiltert und kann so über das Geblase wieder in die Raumluft gelangen.
• Nach Gebrauch und vor dem Reinigen oder Filterwechsel stets den Netzstecker ziehen.
• Reparaturen an Elektrogeräten sind nur von Fachkräften durchzuführen. Durch unsachgemäße Reparatur konnen erhebliche Gefahren für den Benutzer entstehen.
  Gerat nicht direkt geben heiem Ofer oder Heizkorper aufbewahren.
• Kinder erkennen nicht die Gefahren, die beim Umgang mit Elektrogeräten entstehen können. Deshalb Kinder niemals unbeaufsichtigt mit Elektrogeräten arbeiten setzen.

Bedienung

Krummer des Saugschlauches in die Saug-öffnung einrasten. Erforderliche Düsen anstecken. Düssen können am Saugrohr als auch am Saugschlauch angesteckt werden.
Anschlusskabel Herausziehen, Stecker in die Steckdose stecken. Die Trettaste EIN/AUS drücken, der Motor lauft an.
Elektronische Leistungsregulierung mittels Drehregler. Drehren Sie den Saugleistungswähler mit der Hand auf die von Ihnen gewünschte Leistungsstufe.
Die Saugkraft kann zusätzlich am Griffstück eingestellt werden. Schließen - hohe Saugkraft Öffnen - geringe Saugkraft
Bei elektronischer Leistungsregulierung empfehlen wir Ohnen die minimale Leistung für Gardinen und empfindliche Gewebe. Mittlere Einstellung der Leistungsregulierung (Economic) für Bekleidung, Polster, Teppiche. Maximale Einstellung der Leistungsregulierung für Holz-, Stein- und stark verschutzte Teppichböden.
	Aufbewährungsmäßigkeit für Polster-düse, Fugendüse und Möbelpinsel im geräteigenen Zubehörfach.
(1)(2)(3)	Das Zubehör kann auf das Rohr oder auf das Griffstück aufgegeben werden. Polsterdüse (1): für Sofas/Sessel Fugendüse (2): für keine Zwischenräume Möbelpinsel (3): z. B. für Regale (wird auf Fugendüse aufgegeben)
Ein Tip: Zusätzlich können Sie bestellen: (4)(5)(6)(7)(8)(9)	· eine Turbo-Saugbüste (4), · eine Automatik-Rollendüse (5), · eine umschaltbare Gleichdüse (6), · sowie eine Spezialdüse für glatte Böden (7) ergonomisches Griffstück oder Griff-stück mit Nebenluft-regelung (entspr. Ausstattungs-variate)
Teleskoprohr oder Steckrohr (entsprechend Ausstattungsvariate)
Kurze Unterbrechung -In kurzen Saugpausen können Sie das Saugrohr mit der Bodendüse bequem am Staubsauger einhaken. Stecken Sie dazu die Bodendüse von oben in die Parkhalterung. Der Staubsauger darf in eingeschä-tetem Zustand nicht unbeaufsichtigt bleiben.
Nach dem Staubsaugen -Schalten Sie den Staubsauger aus. -Ziehen Sie den Stecker aus der Steck-dose. -Drücken Sie mit dem Fuß oder der Hand die Taste um das Kabel einzurollen.
Aufbewahren und Transportieren Stellen Sie ihren Staubsauger aufrecht hin. Stecken Sie die Bodendüse mit der vorgesehenen Aufnahme in die Halte-rung des Gehäuses.
Filterwechsel Wenn die Farbskala das Sichtfenster der Staubfulanziage gaz ausgeflit, muss die Staubtüte ausgetauscht werden.

Filterwechsel

	Drücken Sie die Entriegelungstaste und klappen Sie den Staubraumdeckel bis zum Einrasten auf.
	Filterbeutel mittels Zuglasche schlieBen. Der volle Papierfilter ist somit hygienisch verschlossen. Filterbrücke am Traghebel hersausheiten und Papierfilter entsorgen, damit Filterbeutel an der Pappscheibe hersausziehen.
	Filterbrücke mit neuem Papierfilter bestukken (siehe Filteraufdruck). Dabei beachten, dass die Ansaugolfnung des Papierfilters nicht verschlosten ist. Beim Einschieben des Papierfilters Filter-papier nicht beschadigen! Staubraumdeckel schlieBen. Achtung: Die Filtersperre (entsprechend Ausstattungsvariante) verhindert, dass der Staub-raumdeckel ohne Papierfilter geschlossen werden kann.
Staubtüten sind Einwegartikel. Sie dürfen nicht mehrfach verwendet werden, da verstoptfe Poren die Saugleistung reduzieren. Zur Prüfung: • Stecken Sie die Bodendüse auf. Alle anderen Düsen beinflussen die Funktion der Staubtüten-Wechselanzeige. • Schalten Sie den Staubsauger ein und stellen Sie den Saugleistungsnehmer (falls vorhanden) auf volte Saugleistung. • Hebeln Sie die Bodendüse ein Stück vom Fußboden ab. Wenn jetzt die Staubtüten-Wechselanzeige eine volle Staubüte aneigt, mussen Sie die Staubtüte austauschen.	Was Sie zur Funktion der Staubtüten Wechselanzeige wessen sollenn Die Funktion der Anzeige ist auf Mischstaub ausgelegt, so wie er im Haushalt überwiegend anfält: Staub, Haare, Teppichfussel, Faden, Sand usw. Wenn Sie jedoch viel Feinstaub, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl aufsaugen, verstopfen die Poren der Staubtüte. Die Staubtüten-Wechselanzeige wird dann bereits „voll“ anzeigen, selbst wenn die Staubtüte noch nicht voll ist. Die Staubtüte muss dann ausgetauscht werden, da die Saugleistung durch die verstopften Poren reduziert ist. Sagen Sie aber weitere Haare, Teppich-, Wolfffusseln uw. auf, so kann die Staubtüten-Wechselanzeige erst reagieren, wenn die Staubtüte bereits prall gefällt ist.

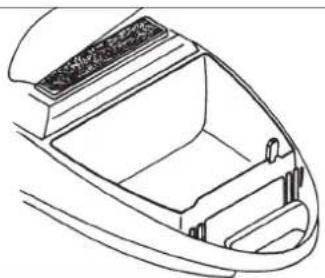

Motorschutzfilter wechseln

	Den Motorschutzfilter bei jedem Wechsel des Papierfilterbeutels kontrillieren und bei starker Verschmutzung durch einen neuen ersetzen. Bei Herausgenommenem Filterbeutel ist rechts an der Rückwand des Filterraums der Motorschutzfilter zugänglich. Der Motorschutzfilter muss auf jeder Fall gewechselt werden, wenn einmal mit beschädigtem Papierfilterbeutel gesaugt wurde. Staubsauger nicht ohne Motorschutzfilter verwenden!
	Bei Geräten mit Kohlefilter handeit es sich um einen speziellen Filter, welche die Gerüche, die im Staubsaugerbeutel entstehen können, absorbiert. Er ist im Staubraum zugänglich. Kohlefilter in Pfeilrichtung herausnahmen. Achting: Gerät nicht ohne Motorschutzfilter betreiben. Empfehlung: Austausch alle 6 Monate, spätestens jedoch dann, wenn deutliche Gerüche austreten oder z. B. bei einem beschädigten Papierfilter.
	Der Motorschutzfilter ist als Mikro-Hygienefilter ausgebildet und im Staubraum zugänglich. Gitter nach vorne in Pfeilrichtung öffnen. Mikro-Hygienefilter wechseln. Achting: Gerät nicht ohne Motorschutzfilter betreiben. Empfehlung: Mit 5-maligem Papierfilterwechsel auch den Motorschutzfilter wechseln.
	Bei Geräten mit 3-fach Filterkassette handelt es sich um eine hochspezialisierte Filterkombination, welche nachfolgende Filter integriert: Schwebstofffilter: mit sehr hoher Filterleistung. S-Klasse-Filter nach DIN 24184. Besonderss für Allergiker geeignet. Ausflüterung von Mikroorganismen von einem Durchmesser von 0,0003 mm zu 99,997 %. Aktiv-Kohl eft er: Spezialfilter, welche Gerüche absorbiert. Antibakterielles Vlies: Abscheidung von Bakterien, Milben etc. 3-fach Filterkassette in Pfeilrichtung horsausnahmen. Achting: Gerät nicht ohne Motorschutzfilter betreiben. Empfehlung: Die 3-fach Filterkassette sollte alle 6 Monate ausgetauscht werden, da sonst die Filterleistung und Luftdurchlüssigkeit nachlässt.

Ausblasfilter wechseln

Der Ausblasfilter ist ebenfalls als MikroHygienefilter ausgebildet und nach dem Offnen des Staubraumdeckels zuganglich.

Empfehlung:

Mit 5-maligem Papierfilterwechsel auch den Ausblasfilter wechseln.

Stair look System (je nach Ausstattung)

Mit Hilfe dieser einzigartigen Vorrichtung kann Ihr Reiniger auf Treppen und Schrägen sichere fixiert werden. Die Hinterrader werden blockiert, was ein Abrutschen des Gerätes auf Schrägen oder Treppen verhindert.

Weitere wichtige Hinweise

• Überhitzungsschutz (Thermoanzeige) - Staubsauger schaltet selbständig ab (je nach Ausstattungsvariante)
  Schaltet sich der Motor selbstätig ab, kann nach ca. 15 Minuten weitergesaugt werden. Schalten Sie in thisem Fall Ihr Gerät ab (EIN/AUS-Taste drucken)
  Die automatische Abschaltung des Gerätes kann erfolgen, wenn z. B.

sperriges Sauggut die Saugwege verstoptf
- mit vollem Staubsaugerbeutel weitergesaugt wird
- der Motorschutzfilter stark verschmutzt ist oder

• stark verschutzte Ausblasfilter im Gerät vorhanden sind.

• Nach Beseitigung der Ursache und der oben angegebenen Wartezeit kann das Gerät wieder in Betrieb genommen werden.

Reinigen und Pflege

Vor jedem Reinigen den Netzsteckerziehen. Der Staubsauger - hier vor allem der Staubraum - und alle Zubehörteile konnen mit einem Tuch oder einem handelsüblichen Kunststoff-Reiniger gegflect werden, anschließend nachtrocknen.

Unterseite der beiden Fußbodendusen gelegentlich mit der Fugendüse absaugen.

Ersatzfilter:

Permanentbox-Filter-Set Art.-Nr.45120205

1xPermanentbox
2 x Motorschutzfilter Vlies
2 x Ausblasfilter Vlies

Staubbeutel-Set Nr.9 Art.-Nr.45120119

5 x Papier-Staubbeutel
1 x Motorschutzfilter Vlies
1 x Ausblasfilter Vlies

Staubbeutel-Set 26 Art.-Nr.45160008

4 × Micro-Synthetik-Staubbeutel
1 x Chassis-Motorschutzfilter Schaum mit Vlies
1 x TopoVivo-Motorschutzfilter
1 x TopoVivo-Ausbiasfilter

Allergie-Filterkassette Art.-Nr.55470100

Aktivkohle-Filterkassette Art.-Nr. 55974053

Service-Hotline: [phone] / 398 346 (12 Cent/Minute aus dem deutschen Festnetz)

Service-Fax: [phone] / 355 467

Service-E-Mail: [e-mail]

EIO Kundendienst Österreich:

Fa. Schurz (Hr. Schurz)

Merangasse 17

A-8010 Graz

Telefon: +43 (0) 316 / 323041

Telefax: +43 (0) 316 / 382963

e-mail: [e-mail]

Serviceadresse Schweiz:

Vamel AG

Im Emmet 8

5524 Niederwil

Schweiz

Tel.: [phone]

Fax:[phone]

Technische Änderungen vorbehalten!

Safety Notes AndWarnings

* Entspruchend Ausstattungsvariente

Saugen mit Staubbehälter - AIRBOX-Filtertechnik Den Staubbehälter nach jedem Saugen entleeren!

Filterraumdeckel Offnen

Vor jedem Reinigen den Netzsteckerziehen und den Saugschlauch abnehmer.

Die Öffnungstaste in der Griffmulde drücken (1), dann den Deckel aufklappen (2). Er rastet in der oberen Stellung ein.

Staubbehalter entnehmen

Den Staubbehälter am Tragebügel nach oben aus dem Staubsauger haben

Staubbehälter entleeren

Die Rastlaschen am Deckelverschluss öffnen und den Deckel vom Behälter abnehmer (1).

Den Staubbehälter am Tragebügel fassen und über einem Abfalleimer entleeren (2) oder hygienischerweise in einem Plastikbeutel.

Normaler Hausstaub kann über den Hausmüll entsorgt werden. Den verschlossenen Staubbehälter in die Führungen des Filterraums einschieben. Den Filterraumdeckel zuklappen und andrücken, dass er einrastet.

Nicht ohne Staubbehälter saugen! Der Filterraumdeckel lasst sich ohne eingesetzten Behälter nicht schreiben - nicht mit Gewalt zudrücken!

Anhang zur Wartung und Pflegemit Mesh-Filter oder Gaze-Filter

(jenachAusstattungsvariente)

Filter des Staubbehalters reinigen

Den Fatenfilter linksdrehend loseu und aus dem

Staubbehalter entnehmen.
Den Moch, Fittes vorgen falle

Der Mesh - Fitter vom Pattenfelter abzielen. Oder den gaze-Filter herauszehen.

(Je nach Ausstattungsvariante)

Beite Filter mit einem Pinsel abbrssten, oder bei Bedarf unter handwarmen Flüngwasser reine.

Hewaasser Reingert

Mesh-Filter

Gaze-Filter

Nach dem vollständigen Trocknen den Mesh-Filter auf den

Faltenfilter stecken. AnschlieBend rechtsdrehend

in den Behalter eingufen.

Oder Faltenfilter rechtsdrehend in den Behalter einzigen und Gaze-Filter einschreibenben.

(Jenach Ausstattungsvariante)

Den Staubbehalter mit dem Deckel verschlieben.

Achtung!

Nie ohne eingesetzten Faltenfilter saugen! Nie mit beschädigten Faltenfilter saugen!

Den Staubehalter ebenfals nachtrocken, wenn er nass gereinigt wird.
