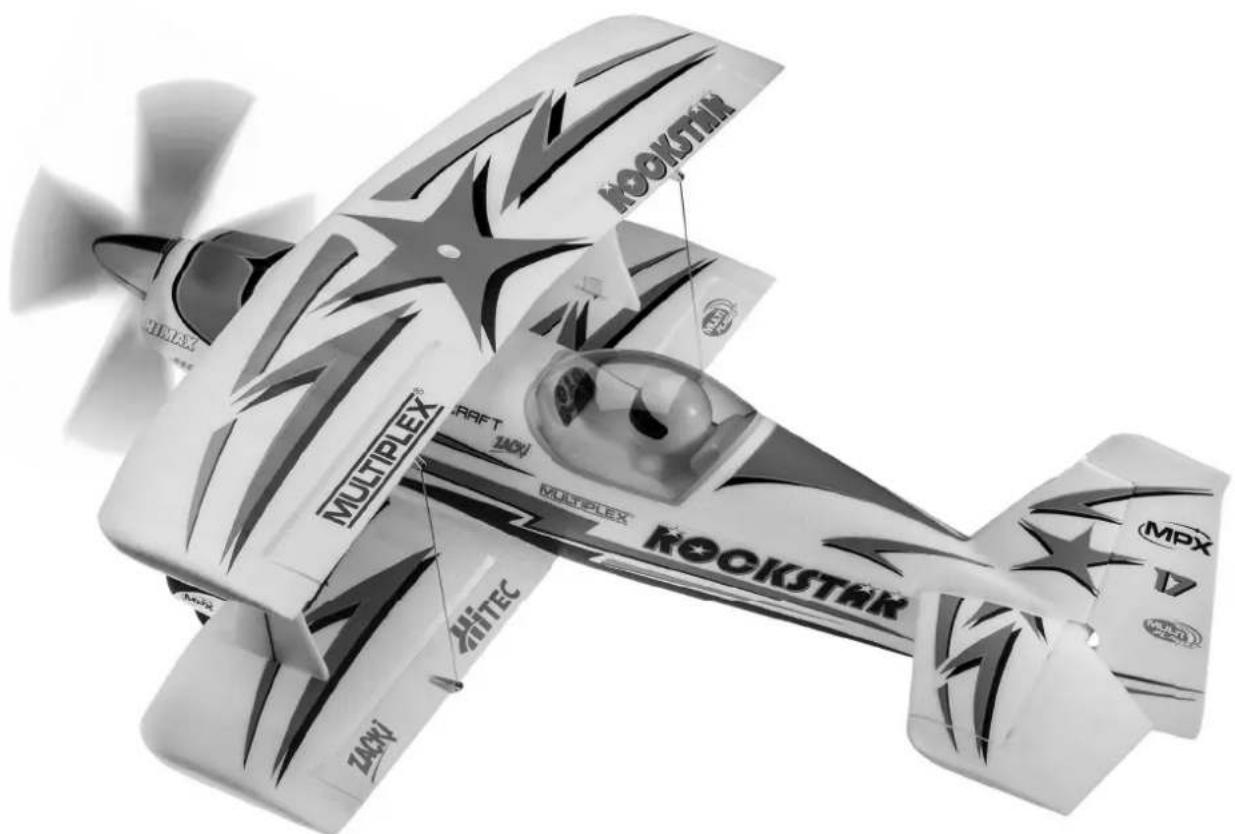

BEDIENUNGSANLEITUNG Rockstar RR Bundle MULTIPLEX

Das Modell ist KEIN SPIELZEUG im üblichen Sinne.

Mit Inbetriebnahme des Modells erklart der Betreiber, dass er den Inhalt der Betriebsanleitung, besonders zu Sicherheitshinweisen, Wartungsarbeiten, Betriebsbeschränkungen und Mangel kennt und inhaltlich nachvollziehen kann.

Dieses Modellarf nicht von Kindern unter 14 Jahren betrieben werden. Betreiben Minderjahrige das Modell unter der Aufsicht eines, im Sinne des Gesetzes, fursorgepfl itigen und sachkundigen Erwachsenen, ist dieser fur die Umsetzung der Hinweise der BETRIEBSANLEITUNG verantwortlich.

DAS MODELL UND DAZUGEHÖRIGES ZUBEHÖR MULLS VON KINDERN UTER 3 JAHREN FERNGEHALTEN WERDEN! ABNEHMBARE KLEINTEILE DES MODELLS KÖNNEN VON KINDERN UTER 3 JAHREN VERSCHLUCKT WERDEN. ERSTICKUNGSGEFAHR!

Beim Betrieb des Modells mussen alle Warnhinweise der BETRIEBSANLEITUNG beachtet werden. Die Multiplex Modellssport GmbH & Co. KG ist nicht haftungspflichtig für Verluste und Beschädigungen jeder Art, die als Folge falschen Betriebes oder Missbrauches these Produkte, einschließlich der dazu benotigten Zubehörteile entstehen. Dies beinhaltet direkte, indirekte, beabsichtigte und unabsichtliche Verluste und Beschädigungen und jeder Form von Folge-schäden.

Jeder Sicherheitshinweis dieser Anleitung muss unbedingt befolgt werden und tragt unmittelbar zum sicheren Betrieb Ihres Modells bei. Benutzen Sie Ihr Modell mit Verstand und Vorsicht, und es wird Ichnen und ihren Zuschauern viel Spaß bereiten, ohne eine Gefahr darzustellen. Wenn Sie Ihr Modell nicht verantwortungsbewusst betreiben, kann this zu erheblichen Sachbeschädigungen und schwerwiegenden Verletzungen führen. Sie alleine sind damit verantwortlich, dass die Betriebsanleitungen befolgt und die Sicherheitshinweise in die Tat umgesetzt werden.

Bestimmungsgemäß Verwendung

Das Modellarf ausschliebich im Hobbybereich verwendet werden. Jede weitere Verwendung daruber hinaus ist nicht erlaubt. Fur Schaden oder Verletzungen an Menschen und Tieren aller Art haftet ausschlieblich der Betreiber des Modells und nicht der Hersteller.

Zum Betrieb des Modellsarf nur das von uns empfohlene Zubehor verwendet werden. Die empfohlenen Komponenten sind erprobt und auf eine sichere Funktion passend zum Modell abgestimmt. Werden andere Komponenten verwendet oder das Modell verändert, erloschen alle Ansprüche an den Hersteller bzw. den Vertreiber.

Um das Risiko beim Betrieb des Modells möglichst gering zu halten, beachten Sie folgende Punkte:

• Das Modell wird über eine Funkfernsteuerung gelenkt. Keine Funkfernsteuerung ist safer vor Funkstörungen. Solche Störungen können dazu führen, dass Sie zeitweise die Kontrolle über Ihr Modell verlieren. Deshalb mussen Sie beim Betrieb Ihres Modells zur Vermeidung von Kollisionen immer auf große Sicherheitsräume in allen Richtungen achteten. Schon beim kleinsten Anzeichen von Funkstörungen müssen Sie den Betrieb Ihres Modells einstellen!
• Sie darüber Ihr Modell erst in Betriebnehmen, nach dem Sie einen kompletten Funktionstest und einen Reichweitentest, gemäß der Anleitung ihrer Fernsteuerung, erfolgreich ausgeführht haben.
  Das Modellarf nur bei gute Sichtverhaltnissen geflogen werden. Fliegen Si ncht in Rictung Sonne, um nicht geblendet zu werden, oder bei anderen schwierigen Lichtverhaltnissen.
• Ein Modellarf nicht unter Alkohol-Einfluss oder Einfluss von anderen Rauschmitteln oder Medikamenten betrieben werden, die das Wahrnehmungs- und Reaktionsvermögen beeinträchtigen.
• Fliegen Sie nur bei Wind- und Wetterverhältnissen, bei denen Sie das Modell sicher beherrschen können. Berücksichtigten Sie auch bei schwachem Wind, dass sich Wirbel an Objekten bilden, die auf das Modell Einflussnehmen können.
• Fliegen Sie nie an Orten, an denen Sie andere oder sich selbst gefährden können, wie z.B. Wohngebiete, Überlandleitungen, Straßen und Bahngleise.
• Niemals auf Personen und Tiere zufliegen. Anderen Leuten dicht über die Köfe zu fliegen ist kein Zeichen für wirkliches Konnen, sondern setzen andere Leute nur ein unnötgiges Risiko aus. Weisen Sie auch andere Piloten in unser aller Interesse auf diese Tatsache hin. Fliegen Sie immer so, dass weder Sie noch andere in Gefahr kommt. Denken Sie immer daran, dass auch die allerbeste Fernsteuerung jederzeit gestört werden kann. Auch langjährige, unfallfreie Flugpraxis ist keine Garantie für die{nachste Flugminute.

Restrisiken

Auch wenn das Modell vorschäftsmäßig und unter Beachtung aller Sicherheitsaspekten betrieben wird, besteht immer ein gewisses Restrisiko.

Eine Haftpflichtversicherung ist davon obligatorisch. Falls Sie in einen Verein oder Verband eintreten, können Sie diese Versicherung dort abschreiben. Achten Sie auf ausreichenden Versicherungsschutz (Modellflugzeug mit Antrieb). Halten Sie Modelle und Fernsteuerung immer absolut in Ordnung.

Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung des Modells auftreten:

• Verletzungen durch die Luftschraube: Sobald der Akku angeschlossen ist, ist der Bereich um die Luftschraube freizuhalten. Beachten Sie auch, dass Gegenstände vor der Luftschraube angesaugt werden konnen oder Gegenstände dahinter weggeblasen werden konnen. Das Modell kann sich in Bewegung setzen. Richten Sie es dazu immer so aus, dass es sich im Falle eines ungewolten Anlaufen des Motors nicht in Richtung anderer Personen bewogen kann. Bei Einstellarheiten, bei denen der Motor lauft oder anlaufen kann, muss das Modell stets von einem Helfer sichere festgehalten werden.
  Abstrz durch Steuerfehler: Kann dem besten Piloten passieren, deshalb nur in richerer Umgebung fliegen; ein zugelassenes Modellfl uggelände und eine entsprechende Versicherung sind unabdingbar.
  Abstrz durch technisches Versagen oder unentdeckten Transport- oder Vorschaden. Die sorgfaltige Überprüfung des Modells vor jedem Flug ist ein Muss. Es muss jeder immer damit gerechnet werden, dass es zu Material versagen kommt kann. Niemals an Orten fliegen, an denen man Anderen Schaden zufugen kann.
• Betriebsgrenzen einhalten. Übermäßig hartes Fliegen schwacht die Struktur und kann entweder zu plottlichem Materialversagen führen, oder bei späteren Flügen das Modell aufgrund von „schleichenden“ Folgeschäden abstürzen halten.
• Feuergefahr durch Fehlfunktion der Elektronik. Akkus safer aufbewahren, Sicherheitshinweise der Elektronikkomponenten im Modell, des Akkus und des Ladegerates beachten, Elektronik vor Wasser schützen. Auf ausreichende Kuhlung bei Regler und Akku achten.

Die Anleitungen unserer Produkte dürfen nicht ohne ausdrückliche Erlaubnis der Multiplex Modellsport GmbH & Co. KG (in schriftlicher Form) - auch nicht auszugsweise in Print- oder elektronischen Medien reproduziert und / oder veröffentlich werden.

MULTIPLEX - Modellbaukästen unterliegen während der Produktion einer ständigen Materialkontrolle. Wir hoffen, dass Sie mit dem Baukasteninhalt zufrieden sind. Wir bitten Sie jedoch, alle Teile (nach Stücklste) vor Verwendung zu prüfen, da bearerbeitete Teile vom Umtausch ausgeschlossen sind. Soltte ein Bauteil einmal nicht in Ordnung sein, sind wir nach Überprüfung gern zur Nachbesserung oder zum Umtausch bereit.itte senden Sie das Teil,itte ausreichend frankiert, an unsere Modellbauabteilung und fugen Sie unbedingt den Kaufbeleg und eine kurze Fehlerbeschreibung bei. Wir arbeiten ständig an der technischen Weiterentwicklung unserer Modelle. Änderungen des Baukasteninhalts in Form, Maß, Technik, Material und Ausstattung behalten wir uns jederzeit und ohne Ankündigung vor.itte haben Sie Verständnis davon, dass aus Angaben und Abbildungen dieser Anleitung keine Ansprüche abgeleitet werden konnen.

Achtung!

Ferngesteuerte Modelle, insbesondere Flugmodelle, sind kein Spielzeug im üblichen Sinne. Ihr Bau und Betrieb erfordert technisches Verständnis, ein Mindestmaß an handwerklicher Sorgfalt sowie Disziplin und Sicherheitsbewusstsein. Fehler und Nachlüssigkeiten beim Bau und Betrieb konnen Personen- und Sachschäden zur Folge haben. Da der Hersteller keinen Einfl uss auf ordnungsgemäßen Zusammenbau, Wartung und Betrieb hat, weisen wir ausrücklich auf diese Gefahren hin.

Warning:

Das Modell hat, wie jedem Flugzeug, staatische Grenzen! Sturzflüge und unsinnige Manöver im Unverstand konnen zum Verlust des Modells führen. Beachten Sie: In solchen Fällen gibt es von uns keinen Ersatz. Tasten Sie sich also vorsichtig an die Grenzen heran. Das Modell ist auf den von uns empfohlenen unseren Antrieb ausgelegt, kann aber nur einwandfrei gebaut und unbeschädigt den Belastungen standhalten.

Benötigtes Zubehör für das Modell ROCKSTAR :

Zacki ELAPOR 20g VE1 RR+KIT Best.-Nr. 852727

Li-BATT FX 4/1 2600 (M6) RR+KIT Best.-Nr. 157362

Empfänger RX-5 light M-LINK 2,4 GHz RR+KIT Best.-Nr. 55808

Antriebssatz ROCKSTAR

Best.-Nr. 332667

Servo HS-82 MG (4x)

KIT Best.-Nr. 112088

Verlägerungskabel 15 cm (UNI) (2x)

KIT Best.-Nr. 85019

Wichtiger Hinweis

Dieses Modell ist nicht aus Styropor™! Daher sind Verklebungen mit Weißleim, Polyurethan oder Epoxy nicht möglich. Diese Kleber haften nur oberflächlich undplatzem im Ernstfall einfach ab. Verwenden Sie nur Cyanacrylat-/Sekundenkreber mittlerer Viskosität, vorzugsweise Zacki -ELAPOR® # 85 2727, der für ELAPOR® Partikelschaum optimierte und angepasste Sekundenkreber. Bei Verwendung von Zacki-ELAPOR® konnen Sie auf Kicker oder Aktivator weltgehend verzachten. Wenn Sie jedoch andere Kleber verwenden, und auf Kicker/Aktivator nicht verzachten konnen, sprehen Sie aus gesundheitlichen Gründen nur im Freien. Vorsicht beim Arbeiten mit allen Cyanacrylatklebern. Diese Kleber härten u.U. in Sekunden, daher nicht mit den Fingern und anderen Körperteilen in Verbindung bringen. Zum Schutz der Augen unbedingt Schutzbrille trag! Von Kindern fernhalten! An einigen Stellen ist es auch möglich Heißkleber zu verwenden. Wir weisen in der Anleitung ggf. darauf auf hin!

Arbeiten mit Zacki ELAPOR®

Zacki ELAPOR® wurde speziell für die Verklebung für unsere Schaummodelle aus ELAPOR® entwickelt. Um die Verklebung möglichst optimal zu gestalten, sollen den folgende Punkte beachten:

• Vermeiden Sie den Einsatz von Aktivator. Durchihn wird die Verbindung deutlich geschwacht. Vor allem bei groß fächiger Verklebung empfehlen wir, die Teile 24 h trocken zu halten.
• Aktivator ist lediglich zum punktuelten Fixieren zu verwenden. Sprühen Sie nur weniger Aktivator einseitig auf. Lassen Sie den Aktivator ca. 30 Sekunden ablüften.
• Für eine optimale Verklebung rauen Sie die Oberflächte mit einem Schleifpapier (320 er Körnung) an.

Krumm - gibt es eigentlich nicht. Falls mal etwas z.B. beim Transport verbogen wurde, kann es wieder gerichtet werden. Dabei verhält sich ELAPOR®ähnlich wie Metall. Etwas überbiegen, das Material federt ein Stück zurück und behält dann aber die Form. Alles hat natürlich auch seine Grenzen - übertreiben Sie also nicht!

Krumm - gibt es schon! Wenn Sie Ihr Modell lackieren wollen, reiben Sie die Oberfläche möglich mit MPX Primer # 602700 ab, so als wollen Sie das Modell putzen. Die Lackschachten können keinesfalls zu dick oder ungleichmäßig aufgetragen werden, sonst verzieht sich das Modell. Es wird krumm, schwer und oft)sagar unbrauchbar! Mattlacke bringen optisch das Beste Ergebnis.

Technische Daten:

Spannweite: 1050

Lange über alles: 1060

Fluggewicht: 1800

Gesamtfl acheninhalt: 48dm²

Gesamtflächenbelastung: 38g / dm^2

Steuerganale: 5

RC-Funktionen: Hohenruder,Seitenruder,Querruder,Motor

Flugzeit: 7 min. (4S ~2600Ah)

Hinweis: Bildseiten aus der Mitte der Bauaneitung heraustrennen!

Herzlichen Glückwunsch zu Ihr dem neuen MULTIPLEX-ROCKSTAR!

Zum Bau des Modells benötigen Sie folgenden Werkzeug:

2x Zacki-Elapor # 85 2727 (KIT) (1xRR)

1x UHU Por (KIT)

Heißklebepistole (KIT)

mittleren Kreuzschlitzschraubendreher (KIT)

mittleren Schlitzschraubdreher (KIT)

Cuttermesser (KIT)

Spitzange (KIT)

Inbusschlüssel 1,5 (KIT)

10er Gabelschlussel (KIT)

2,5mm Bohrer (KIT)

Vor dem Bau:

Überprüfen Sie die gelieferten Teile auf ihre Vollständigkeit mittels der Stückliste auf Seite 9+10 (pic. 01 & 02).

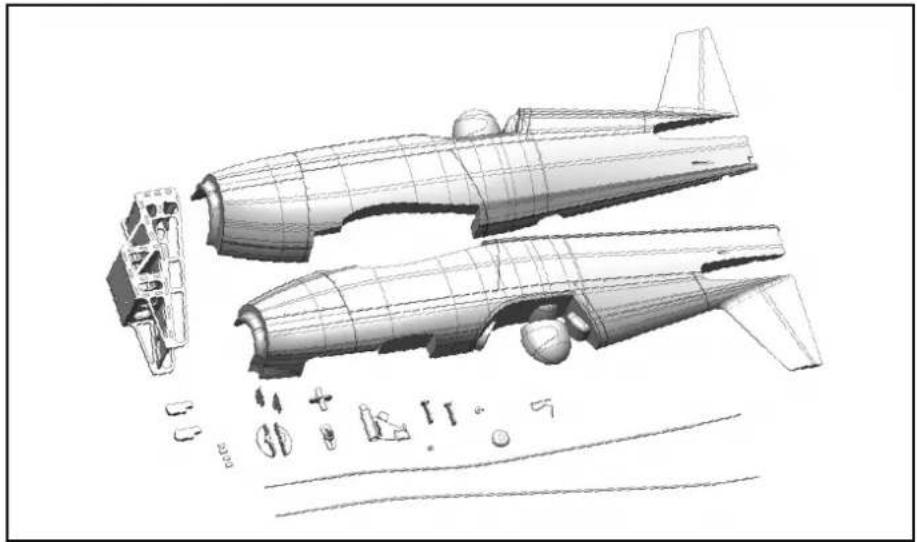

1. Zusammenbau des Rumpfs (KIT)

Klipsen Sie die beiden Teile des Flügelgegenlagers 33 und 34 zusammen und verkleben Sie sie mit Zacki. ! Achtung! Beim Zusammenkleben /klipsen der Teile kann Klebstoff Herausspritzen. Kleben Sie dann die Canopylock Verschlussklammer 31, das Baldachingegenlager 28 und das Flügelgegenlager in die rechte Rumpfhalbte 5 ein. Kleben Sie die beiden Scharnierachsaufnahmen 44 in die Schlitze der rechten Seitenleitwerkhalbte. Ebenso kleben Sie das Mutteraufnahme 39 (M5) und das Spornradauflager 40 ein. Abb. 03 + 04

Stecken Sie einen F-Stahldraht 73 durch das Bowdenzugrohr 74 und verlegen Sie es in der rechten Rumpfhalbte so, dass der Bowdenzug den Rumpf halten verlást und etwa 30mm überstet, kleben Sie es fest.

Abb. 05-07

Kleben Sie nun noch den vormontierten M-Frame 27 in die rechte Rumpfälte 5 ein.

Abb.08

In die linke Rumpfälte 4 kleben Sie analog zu den vorherigen Schritten die Canopylock-Klammer 31 und das Baldachingegenlager 28 ein. Anschließlich wird auch hier ein Bowdenzugrohr 74 eingeschobenem F-Stahldraht 73 so verlegt, dass das Rohr am Rumpfende etwa 30mm Heraussteht.

Abb. 09 - 11

Stecken Sie nun die beiden Rumpfälften OHNE Kleber zusammen und überprüfen Sie den ordnungsgemäßen Sitz der Teile. Wenn alles passst, tragen Sie Kleber auf und fugen Sie die Teile exakt zusammen.

Abb. 12 + 13

Sie konnen nach thisem Bauschritt die Pilotenpuppe nach ihren Wünschen bemalen.

Beachten Sieitte, dass sich dunkle Flächen unter der Kabinenahaube bei Sonneneinstrahlung stark erwärmen können. An diesen Stellen kann das ELAPOR unter Umständen aufpoppen/Blasen besteht!

Kleben Sie den Instrumentenbrett-Aufkreber (Dekorbogen) auf das angeformte Panel im Cockpit. Wenn Sie mit der Gestaltung Ihr's Cockpits zufrieden sind, kleben Sie die Kabinenahaube 26 mit UHU Por auf den Rumpf.

Abb.14

Kleben Sie die vier Magnete 58 zur Befestigung der Motorhaube 6 an die vorgesehenen Stellen in der Rumpffront.

Abb.15

Nehmen Sie sich das Seitenruderservo zur Hand und stellen es mit der Fernsteuerung in Neutralstellung. Bohren Sie die äußerten Löscher des Servohebels auf 2,5mm auf. Setzen Sie dann entsprechend Abb. 16 den Servohebel auf und sichern him mit der beiliegenden Servoschraube. Montieren Sie am Servohebel den Gestangeanschluss 54 mit einer Stoppmutter M2 56 im äußersten Loch. Drehen Sieiben in den Gestangeanschluss einen Gewindestift M3 55. Nun setzen Sie das Servo in die linke Aussparung des M-Frames ein und befestigen es mit den beiliegenden Schrauben.

Abb.16

Mit dem Höhenruderservo verfahren Sie analog, jedoch wird hier der Servohebel um 180^ gedreht aufgesetzt. Das Höhenruderservo montieren Sie dann in der rechten Aussparung im M-Frame.

Abb.17

Kleben Sie in die Motorhaube 6 die vier anderen Magnete 58 an ihre vorgesehenen Positionen.

!ACHTUNG!: Stellen Sie sicher, dass sich keines der Magnetenaare später abstöh!

Abb.18

In den Rumpfdeckel 7 kleben Sie beiden Canopylock-Zapfen 32 in die Schlitze ein.

Abb.19

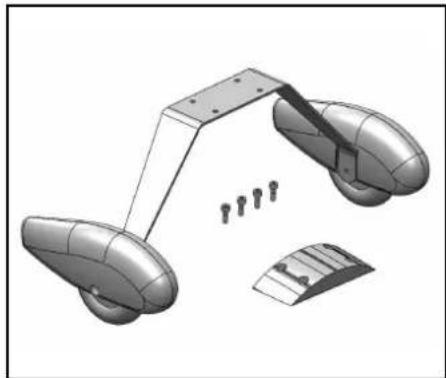

2. Zusammenbau des Fahrwerks (KIT+RR)

Kleben Sie in die innere linke der linken Radverkleidungshäfte 18 den linken Radverkleidungshalter 45 ein. Kleben Sie anschließend die äußere Häufe der Radverkleidung 19 auf. Mit der rechten Radverkleidung verfahren Sieitte analog (Teile 20,46,21).

Abb. 20 + 21

Stecken Sie ein Leichtrad 67 in die linke Radverkleidung und führen Sie dann die Schraube 64 (M4x40) als Radachse durch Radverkleidung und Rad. Auf die Schraube drehen Sie anschließend eine Mutter M4 66 locker auf. Stecken Sie die Schraube mit einer U-Scheibe 65 nun durch die Bohrung am linken Bein des Fahrwerksbugels 62 und befestigen Sie es mit U-Scheiben 65 und Stoppmutter M4 63.

Achtung: "vorne" beim Fahrwerksbügel ist die gerade Seite! Die Abbildung 47 verdutlicht das Schema der Montage noch einmal. Analog dazu wird auch der rechte Radschuh am Fahrwerksbügel montiert.

Abb.22

Auf den Fahrwerksbügel kleben Sie mit einem Tropfen Zacki nun die Fahrwerksabdeckung 22. Prüfen Sieitte vor dem Verkleben die Ausrichtung des Teils, indem Sie

es an den Rumpf anhalten. Schrauben Sie das fertig zusammengebaute Fahrwerk nun mit vier Inbus-Schrauben (M4x12) an den Rumpf.

Abb. 23 + 24

Schieben Sie auf den Spornradbügel das Spornrad 70 auf und sichern Sie es mit dem Stellring 71.

Abb. 25

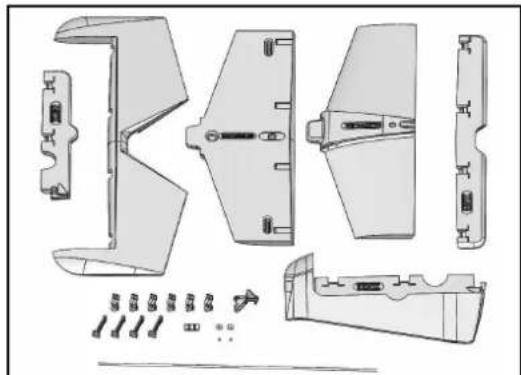

3. Leitwerke (KIT+RR)

Kleben Sie in die untere Häufe des Höhenleitwerks 13 vier Scharnierachsaufnahmen 44 ein. Zwischen die inneren Scharnierachsaufnahmen kleben Sie die Hülse für die Höhenleitwerksbefestigung 38. Verkleben Sie anschließend die untere mit der oberen Höhenleitwerkshäfte 12.

Abb. 26

Kleben Sie die Achsen der Hohlkehlenscharniere 43 in das Höhenruder 14. In den langen Schlitz kleben Sie das CFK-Rohr 72 (Ø 3mm) ein. Schließen Sie das Höhenruder durch Einkleben der Höhenruderabdeckung 15 und des Ruderhorns 49.

Abb. 27

Nun kann das Höhenruder ans Höhenleitwerk angeclipst werden und in die Aussparung am Rumpf geschoben werden. Gesichert wird es durch eine Kunststoffschraube 48 (M5x60) von unter.

Abb. 28 + 29

Montieren Sie am Ruderhorn einen Gestangeanschluss 53, schieben Sie den F-Stahldraht durch die Bohrung und sichern Sieihn bei neutralem Ruder mit einem Gewindestift M3 55. Abb. 30

Kleben Sie in das Seitenruder 16 bereits Scharnierachsen und das Seitenruderhorn 42 ein. Schlieben Sie dann das Seitenruder mit der Seitenruderabdeckung 17. Das montierte Seitenruder kann nun bereits am Leitwerk angeclipst werden. Hängen Sie dazu zuerst das Dornlager am unteren Ende des Leitwerks ein und clipsen sie dann die Scharniere ein.

Abb. 31-33

Auch am Seitenruderhorn montieren Sie wie beim Höhenruder einen Gestängeanschluss 53 und klemmen den F-Stahldraht mit dem Gewindestift M3 55 fest.

Abb. 34

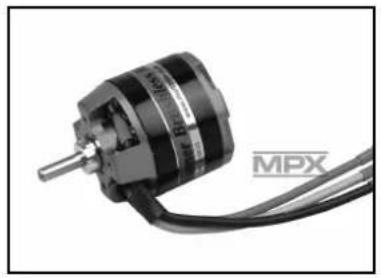

4. Motoreinbau (KIT+RR)

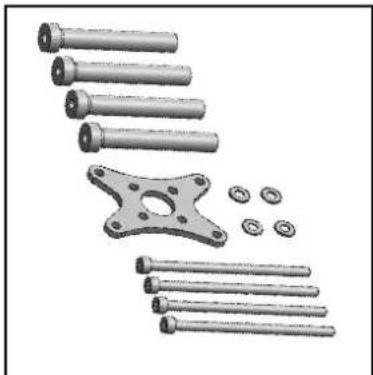

Befestigen Sie den Motor mit vier beiliegenden Schrauben am Alu-Motorspant 59. Verwenden Sie an allen Schrauben einen Tropfen Schraubensicherungslack (mittelfest)! Schrauben Sie dann den Motor mit Hilfe der Distanbolzen 61 und vier Schrauben 60 (M4x65) mit U-Scheiben 65 in den Rumpf.

Abb. 35

ten Sie den Propeller in Position während Sie die Mutter vollständig anziehen.

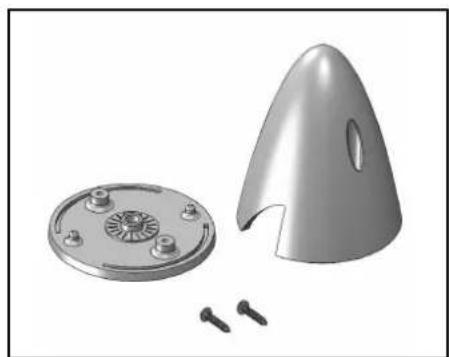

Setzen Sie abschreiben die Spinnerkappe 81 auf und schrauben Sie sie mit zwei Schrauben 81 (3x16mm) an der Spinnerplatte fest.

Abb. 36

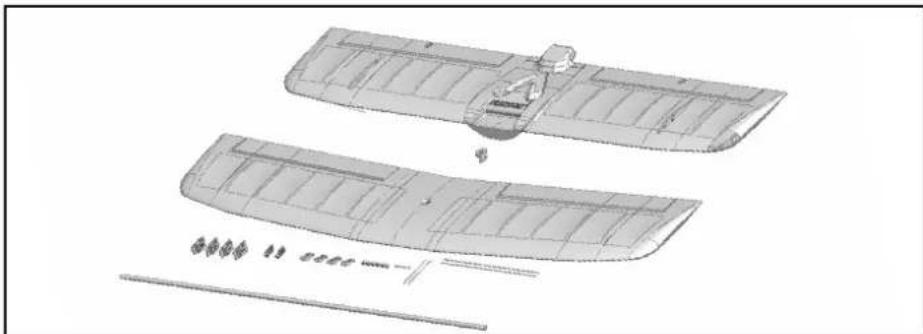

5. Zusammenbau der Tragfl achen (KIT+RR)

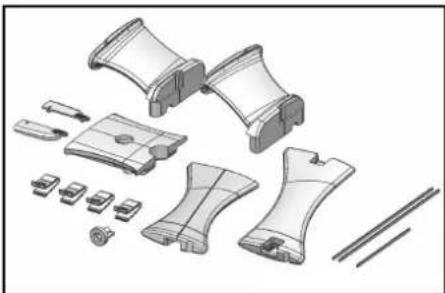

Zunachst wird der Baldachin für die obere Tragfläche montiert. Dazu werden die Baldachinstreben 23 und 24 und die Hülse für die Flächenbefestigung 35 an das Baldachinzwischenstück 25 geklebt. In die Unterseite der Abdeckung kleben Sie jeweils die linke und rechte Baldachinarretierung 29 und 30, danach noch die CFK-Leiste 78 (3x1x100mm).

Abb.37

Kleben Sie in die beiden Tragflächenstreben 10 und 11 jeweils oben und unter einen Clip für die Streben 36 ein und auf der Rückseite eine CFK-Leiste 77 (3x1x190mm). Achten Sie darauf, dass kein Klebstoff in den Clip fließt.

Abb. 38 + 39

In die obere Tragfläche 8 kleben Sie das Holmrohr 79 und beidseitig eine Aufnahme für die Strebenclipps 37. An den Querrudern befänden sich Aussparungen für die Aufnahmen der Querruderverbinder 50. Kleben Sie auch diese beidseitig ein.

Abb. 40

Stellen Sie die Querruderservos mittels ihrer Fernsteuerung in Neutralposition und schrauben Sie die Servohebel auf. Kleben Sie die Servos in dieunte Tragfl ache 9 an ihre vorgesehene Position. Verwenden Sie hierzu nur etwas HeiBkleber an den Servolaschen. Die Kabel verlegen Sie in den darauf vorgesehenen Kabelkanalen und kleben Sie mit etwas Tesafi Im ab. Außerdem kleben Sie in die Querruder beidseitig je ein Ruderhorn 49 und eine Aufnahme fur die Querruderverbinder 50 ein. Im angeformten Rumpfteil kleben Sie in die Bohrung eine Hülse zur Flächenbefestigung 35.

Abb. 41

Hängen Sie in die Querruderservos jeweils ein Querrudergestänge 75 ein und verbinden Sie es in gewohnter Art und Weise mit einem Gestangeanschluss 53 und einem Gewindestift M3 55 mit dem Ruderhorn.

Abb. 42

Verkleben Sie den zusammengebauten Baldachin sorgfältig mit der oberen Tragfläche (Ausrichtung beachten!).

Abb. 43

6. Einbau der Empfangsanlage (KIT+RR)

Stecken Sie alle Servokabel in den Empfänger und programmieren Sie das Modell gemäß den angegebenen Ruderausschlagen. Die Steckerordnung bei MULTIPLEX ist (sofern nicht anderweitig frei zugeordnet) folgendermaßen:

Setzen Sie auf die Motorwelle den Luftschraubenmitnehmer 86 mit Spannkonus 87, die Spinnerplatte 85, den Propeller

84, eine U-Scheibe 83 (Innen 6mm) und Mutter M6 82 auf. Ziehen Sie die Mutterleitung an und drehen Sie den

Propeller gegen die Anschläge auf der Spinnerplatte. Hal

1. Querruder links
2. Hohenruder
3. Seitenruder
4. Gas
5. Querruder rechts

Befestigen Sie den Empfänger mit Klettband auf der Unterseite des M-Frames. Für eine feste Verbindung des Klettbandes am Holz empfehlen wir ein paar Tropfen Zacki hinzu zu geben. Zusätzlich können Sie den Empfänger mit einem Kabelbinder sichern.

7. Endmontage des Flugzeugs (KIT+RR)

Stecken Sie zunachst die untere Fläche an den Rumpf. Drehen Sie dazu den Rumpf auf den Rücken und führen Sie die Tragfl äche mit der Nasenleiste in die Ecke zwischen Fahrwerk und Radverkleidung. Nun schleiben Sie die Querruderkabel am Empfänger an. Klappen Sie dann die Endleiste zum Rumpf hin und stecken Sie die Lasche in den Rumpf. Nun kann die Tragfl äche vollständig angelegt und mit einer Kunststoffschraube 47 (M5x35) verschraubt werden.

Stellen Sie das Flugzeug wieder aufs Fahrwerk und clipsen Sie die Tragfl ächenstreben links und rechts an die unter Tragfl äche. Stecken Sie nun die obere Tragfl äche mit dem Baldachin auf den Rumpf und clipsen Sie die Tragfl ächenstreben auch oben fest. Abschließlich Verschrauben Sie auch diese Tragfl äche mit einer Kunststoffschraube 47 (M5x35) mit dem Rumpf.

Abb. 44

Zur Verbindung der Querruder dnen zwei Gestänge aus Metall 76. Montieren Sie zunachst an allen Aufnahmen für die Querruderverbinder Gestangeanschlüsse. Dabei verwenden Sie auf der linken Seite rote Teile 51 und auf der rechten Seite grüne Teile 52.

Richten Sie die Querruder neutral aus und befestigen Sie zunachst oben einen Querruderverbinder mit einem Gewindestift M3 55. Wenn oberes und unteres Querruder neutral stehen, befestigen Sie auch unter den Querruderverbinder mit einem Gewindestift M3.

Gehen Sie auf der anderen Seite analog vor!

Abb. 45 + 46

Bei der Demontage des Flugzeugs clipsen Sie lediglich die Gestangeanschlüsse aus ihren Aufnahmen. So bleibt die gleichmäßige Abstimmung der Querruder zueinander erhalten. Durch die Farben der Anschlüsse{lsst sich sofort erkennen, auf welche Seite sie gehoren:

ROT = links

GRUN = rechts

8. Auswiedgen (KIT+RR)

Kleben Sie zunachst mit Zacki die beiden Trimmgewichte 91 in den Motorraum, sodass sich die Motorhaube noch schlieben latent.

Schieben Sie den Antriebsakku auf der Akkurutsche so in Position, dass der Schwerpunkt bei 100mm liegt (gemessen von der oberen Tragfl achenvorderkante in Rumpfnahme). Befestigen Sie den Akku mit den beiliegenden Klettbandern 88 und 89 und mit der Klettbandschlaufe 90.

Für eine feste Verbindung des Klettbandes am Rumpfboden empfehlen wir ein paar Tropfen Zacki hinz zu geben.

9. Empfohlene Ruderausschlage

für klassischen Programmkunstflug:

Seitenruder: rechts/links 40 mm 60% EXPO

Mischer (linear): 3,5mm Querruder auf Seitenruder entgegengesetzt

D.h.: bei SR voll rechts, fahrtdas QR 3,5mm links

4mm Höhenruder auf Seitenruder

D.h.: bei SR voll R+L fahrtd das

HR 4mm nach oben

Für 3D-Kunstflug:

Seitenruder: rechts/links: 65 mm 60% EXPO

Mischer (linear): 3,5mm Querruder auf Seitenruder entgegengesetzt

D.h.: bei SR voll rechts, fahrtdas QR 3,5mm links

4mm Höhenruder auf Seitenruder

D.h.: bei SR voll R+L fahrtdas

HR 4mm nach offen

Lfd. Kit RR Bezeichnung Material Abmessungen

1 1 1 Bauanleitung KIT Papier 80g / m^2 DIN-A4
211 Reklamationsmeldung Modelle Papier 80g / m^2 DIN-A4
3 1 1 Dekorbogen Klebefolie 700 × 1000 ~mm
4 1 1 Rumpfähnte links Elapor geschäumt Fertigteil
5 1 1 Rumpfähnte rechts Elapor geschäumt Fertigteil
6 1 1 Motorhaube Elapor geschäumt Fertigteil
7 1 1 Rumpfdeckel Elapor geschäumt Fertigteil
8 1 1 Tragfläche oben Elapor geschäumt Fertigteil
9 1 1 Tragfläche unten Elapor geschäumt Fertigteil
10 1 1 Tragflächenstrebe links Elapor geschäumt Fertigteil
11 1 1 Tragflächenstrebe rechts Elapor geschäumt Fertigteil
12 1 1 Hohenleitwerk oben Elapor geschäumt Fertigteil
13 1 1 Hohenleitwerk unten Elapor geschäumt Fertigteil
14 1 1 Hohenruder Elapor geschäumt Fertigteil
15 1 1 Hohenruderabdeckung Elapor geschäumt Fertigteil
16 1 1 Seitenruder Elapor geschäumt Fertigteil
17 1 1 Seitenruderabdeckung Elapor geschäumt Fertigteil
18 1 1 Radverkleidung links innen Elapor geschäumt Fertigteil
19 1 1 Radverkleidung links aussen Elapor geschäumt Fertigteil
20 1 1 Radverkleidung rechts innen Elapor geschäumt Fertigteil
21 1 1 Radverkleidung rechts aussen Elapor geschäumt Fertigteil
22 1 1 Fahrwerksabdeckung Elapor geschäumt Fertigteil
23 1 1 Baldachin links Elapor geschäumt Fertigteil
24 1 1 Baldachin rechts Elapor geschäumt Fertigteil
25 1 1 Baldachin-Zwischenstück Elapor geschäumt Fertigteil
26 1 1 Kabinenaube Kunststoff, tiefgezogen Fertigteil
27 1 1 Motordom Tornado komplett Lindensperrholz 3mm Fertigteil
28 4 4 Baldachin-Gegenlager Lindensperrholz 3mm Fertigteil
29 1 1 Baldachin-Arretierung links Kunststoff gespritzt Fertigteil
30 1 1 Baldachin-Arretierung rechts Kunststoff gespritzt Fertigteil
31 2 2 Verschlussklammer Kunststoff gespritzt Fertigteil
32 2 2 Verschlusszapfen Kunststoff gespritzt Fertigteil
33 2 2 Flügelgegenlager A Kunststoff gespritzt Fertigteil M5
34 2 2 Flügelgegenlager B Kunststoff gespritzt Fertigteil M5
35 2 2 Hulse Flachenbefestigung Kunststoff gespritzt Fertigteil
36 4 4 Clip Flächenstrebe Kunststoff gespritzt Fertigteil
37 4 4 Clipaufnahme Flächenstrebe Kunststoff gespritzt Fertigteil
38 1 1 Hülse Höhenleitwerksbefestigung Kunststoff gespritzt Fertigteil
39 1 1 Mutteraufnahme (M5) Kunststoff gespritzt Fertigteil
40 1 1 Spornradauflager Kunststoff gespritzt Fertigteil
41 1 1 Klemmstück Spornradauflager Kunststoff gespritzt Fertigteil
42 1 1 Seitenruderhorn Kunststoff gespritzt Fertigteil
43 6 6 Hohlkehlscharnier Achse Kunststoff gespritzt Fertigteil
44 6 6 Hohlkehlscharnier Achsaufnahme Kunststoff gespritzt Fertigteil
45 1 1 Radverkleidungshalter links Kunststoff gespritzt Fertigteil
46 1 1 Radverkleidungshalter rechts Kunststoff gespritzt Fertigteil
47 2 2 Zylinderschraube Kunststoff Kunststoff M5 x 35r
48 1 1 Kunststoff-Zylinderschraube Polyamid M5 x 60r

Lfd. Kit RR Bezeichnung Material Abmessungen

49 3 3 Ruderhorn „Twin" Kunststoff gespritzt Fertigteil
50 4 4 Aufnahme Kardanbolzen-Querruderverb. Kunststoff gespritz Fertigteil
51 2 2 Kardanbolzen ROT Metall 6× 8mm
52 2 2 Kardanbolzen GRUN Metall 6× 8mm
53 4 4 Kardanbolzen KLAR Metall 6× 8mm
54 2 2 Gestangeanschluss KLAR Metall 6× 8mm
55 11 11 Inbus-Gewindestift Metall M3 x 3mm
56 2 2 Stop-Mutter Metall M2
57 1 1 Mutter Metall M5
58 8 8 Magnet Neodym 5× 2× 10mm
59 1 1 Alu-Motorspant Alu Fertigteil
60 4 4 Inbusschraube Motorspantbefestigung, Metall M4 x 65mm
61 4 4 Distanbolzen Motorspant Alu Fertigteil
62 1 1 Fahrwerksbugel Alu Fertigteil
63 2 2 Stoppmutter Metall M4
64 2 2 Schraube für Radachse Metall M4 x 40mm
65 8 8 U-Scheibe Metall innen 4mm
66 2 2 Muttern Radachsbefestigung Metall M4
67 2 2 Leichtrad Kunststoff 073mm
68 4 4 Inbusschraube Metall M4 x 12mm
69 1 1 Spornradbügel F-Stahl 1,5× 210mm
70 1 1 Leichtrad fur Heckfahrwerk Moosgummi 26 mm
71 1 1 Stellring fur Spornrad Metall innen 2mm
72 1 1 CFK-Rohr Metall 3× 370mm
73 2 2 F-Stahldraht Metall 1,2× 740mm
74 2 2 Bowdenzugrohre Kunststoff 3× 590mm
75 2 2 Querrudergestänge m.Z Metall 1,3× 70mm
76 2 2 Querruderverbinder Metall 1,5× 210mm
77 2 2 CFK-Leiste Flächenstrebe CFK 3,0× 1,0× 190
78 1 1 CFK-Leiste Mittelstrebe CFK 3,0× 1,0× 100
79 1 1 Holmrohr GFK-Rohr 8× 800mm
80 2 2 Spinnerschrauben Metall 3× 16mm
81 1 1 Spinnerkappe Kunststoff gespritzt 62mm
82 1 1 Mutter Metall M6
83 1 1 U-Scheibe Metall innen 6mm
84 1 1 Propeller Kunststoff gespritzt 14× 7^
85 1 1 Spinnergrundplatte Kunststoff gespritzt 62mm
86 1 1 Luftschraubenmitnehmer Metall Fertigteil
87 1 1 Spannkonus Metall Fertigteil
88 3 3 Klettband Pilzkopf Kunststoff 25 × 60mm
89 3 3 Klettband Velours Kunststoff 25 × 60 ~mm
90 1 1 Klettschlaufe Kunststoff 25 × 200 ~mm
91 2 2 Trimmgewicht Metall 25× 19× 5mm
92 0 4 Motorbefestigungsschrauben Metall 3× 8mm
93 0 1 Motor Himax 4220-620
94 0 4 Servos HiTec HS-82MG
95 0 1 Regler MULTlcont BL-60 SD

Ersatzteile / Spareparts

224400

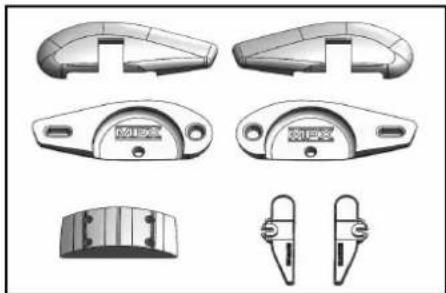

Rumpfteileset

fuselage parts set

224330

RR-Rumpf mit Dekor

Motorhaube/Akkudeckel

Kabinenaube / Spinner

Canopy / spinner

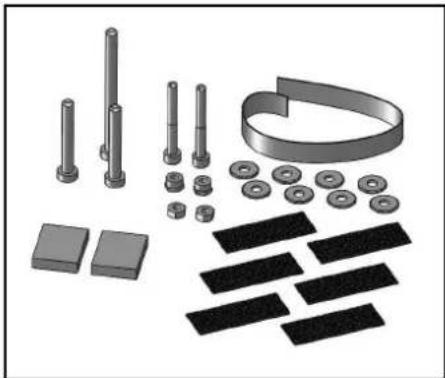

Kleinteilesatz / RR-Fahrwerk
small parts set /
RR landing gear

224406 # 224424

Flächenstreben und Baldachin/ Radverkleidungen wing struts and cabane/ wheel pants

224416 # 224410

Motorträger / Leitwerkssatz/ motor mount / tail set

#224408

Tragfl acheniben ^+ unten wings，top ^+ bottom

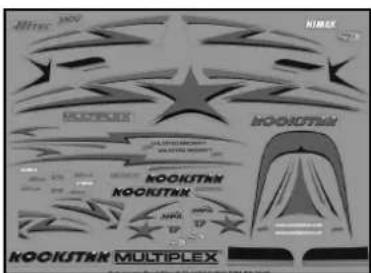

724370 Dekor

73 3109 Prop 14x7"

33 3046

33 3046 #72236 #112088

Himax C 4220-0620 MULTlcont BL-60 SD Servo HS-82MG

MULTIPLEX®
