BEDIENUNGSANLEITUNG RAP1580 ROTEL

• Sonstige Einstellmöglichkeiten p. 70

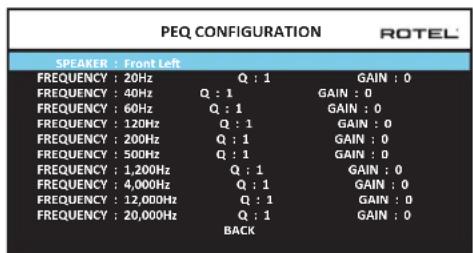

• SYSTEM-SETUP 70 VIDEO-SETUP 71 PEQ-EINSTELLUNG 71 Störungssuche und -beseitigung p. 72
• Technische Daten p. 73

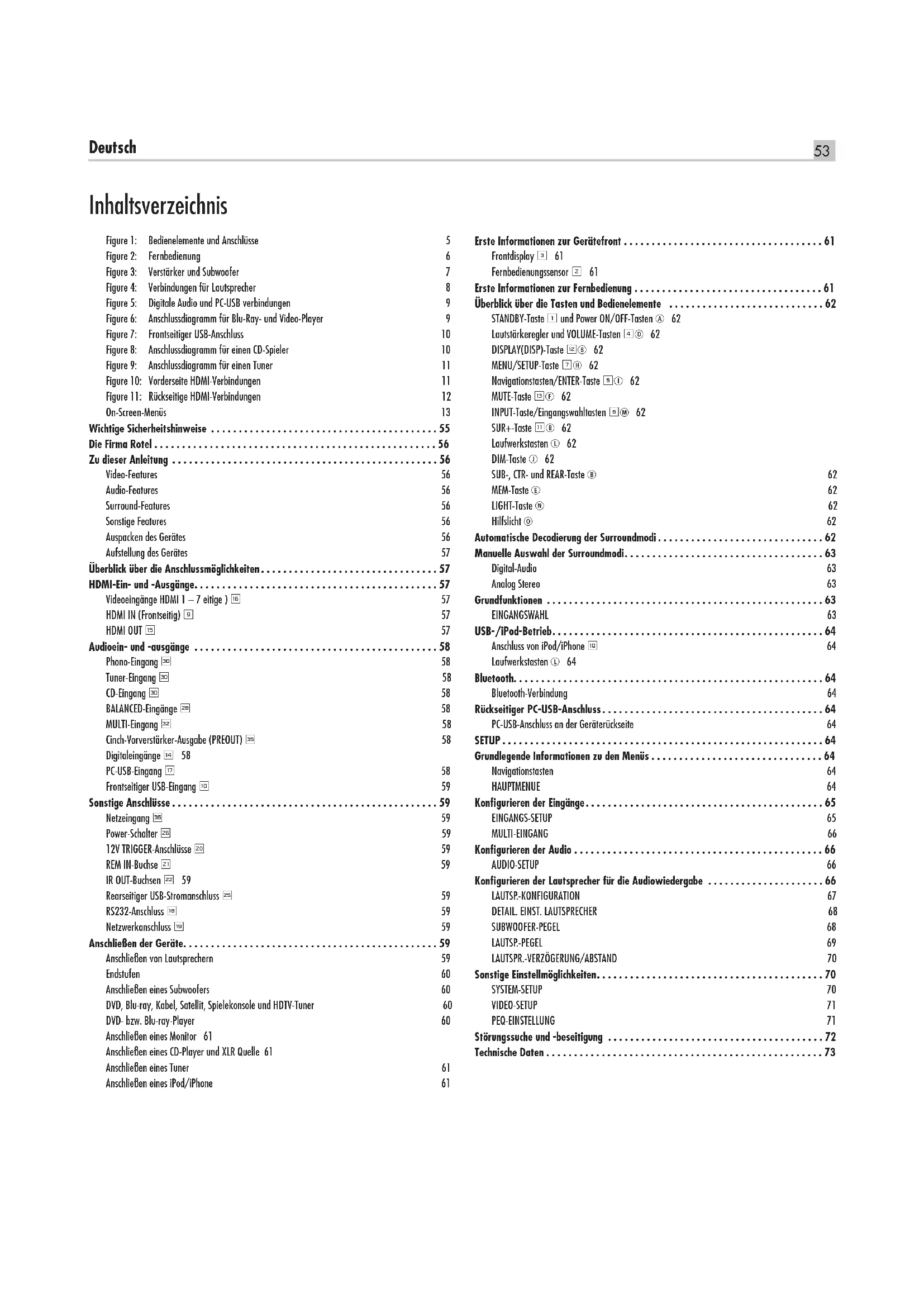

• Inhaltsverzeichnis Figure 1: Bedienelemente und Anschlüsse 5 Figure 2: Fernbedienung 6 Figure 3: Verstärker und Subwoofer 7 Figure 4: Verbindungen für Lautsprecher 8 Figure 5: Digitale Audio und PC-USB verbindungen 9 Figure 6: Anschlussdiagramm für Blu-Ray- und Video-Player 9 Figure 7: Frontseitiger USB-Anschluss 10 Figure 8: Anschlussdiagramm für einen CD-Spieler 10 Figure 9: Anschlussdiagramm für einen Tuner 11 Figure 10: Vorderseite HDMI-Verbindungen 11 Figure 11: Rückseitige HDMI-Verbindungen 12 On-Screen-Menüs 13 Wichtige Sicherheitshinweise p. 55
• Die Firma Rotel p. 56
• Zu dieser Anleitung p. 56
• Video-Features 56 Audio-Features 56 Surround-Features 56 Sonstige Features 56 Auspacken des Gerätes 56 Aufstellung des Gerätes 57 Überblick über die Anschlussmöglichkeiten p. 57
• HDMI-Ein- und -Ausgänge p. 57
• Videoeingänge HDMI 1 – 7 eitige ) r 57 HDMI IN (Frontseitig) 9 57 HDMI OUT e 57 Audioein- und -ausgänge p. 58
• Phono-Eingang g 58 Tuner-Eingang g 58 CD-Eingang g 58 BALANCED-Eingänge d 58 MULTI-Eingang j 58 Cinch-Vorverstärker-Ausgabe (PREOUT) ; 58 Digitaleingänge w 58 PC-USB-Eingang t 58 Frontseitiger USB-Eingang 0 59 Sonstige Anschlüsse p. 59
• Netzeingang ' 59 Power-Schalter a 59 12V TRIGGER-Anschlüsse i 59 REM IN-Buchse o 59 IR OUT-Buchsen p 59 Rearseitiger USB-Stromanschluss \ 59 RS232-Anschluss y 59 Netzwerkanschluss u 59 Anschließen der Geräte Anschließen von Lautsprechern 59 Endstufen 60 Anschließen eines Subwoofers 60 DVD, Blu-ray, Kabel, Satellit, Spielekonsole und HDTV-Tuner 60 DVD- bzw. Blu-ray-Player 60 Anschließen eines Monitor 61 Anschließen eines CD-Player und XLR Quelle 61 Anschließen eines Tuner 61 Anschließen eines iPod/iPhone 6154 RAP-1580 Surround-Verstärker-Prozessor Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik- Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen. DAB RSP-1582 p. 59

DISPLAY MUTESUR+INPUT BACKMENU

STANDBY FUNCTION ENTERHDMI2.1 RAP-1580 DISPLAY MUTE SUR+ INPUT BACKMENUSTANDBY FUNCTION ENTER HDMI Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandensein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdung von Personen durch einen elektrischen Schlag ausreicht. Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin.

WARNING: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und

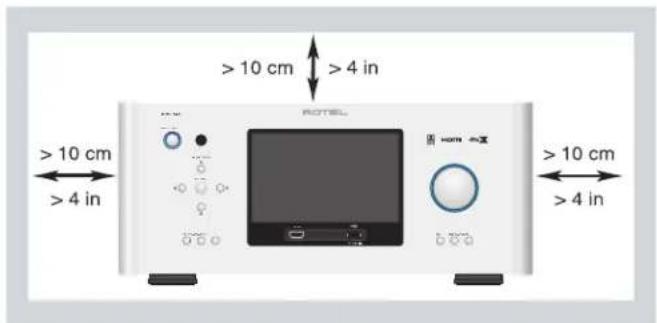

Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden. WARNUNG: Dieses Gerät darf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät.Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen. Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Bewahren Sie die Bedienungsanleitung so auf. Befolgen Sie alle Warn. Befolgen Sie alle Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät. Betreiben Sie das Gerät nicht in der Nähe von Wasser. Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörpern, Wärmespeichern, Öfen oder sonstigen Geräten, die Wärme erzeugen). Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten. Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden. Verwenden Sie nur Transportmittel, Racks, Halterungen oder Regalsysteme stark genug, um das Gerät zu unterstützen. Seien Sie vorsichtig, wenn Sie das Gerät in einem Ständer oder Rack bewegen, um Verletzungen oder Schäden am Gerät. Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen, ziehen Sie den Netzstecker aus der Steckdose. Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn: das Netzkabel oder der Stecker beschädigt sind; Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind; das Gerät Regen ausgesetzt war; das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist; das Gerät hingefallen ist bzw. beschädigt wurde. Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist. WARNUNG: Über den Netzeingang an der Geräterückseite können Sie das Gerät vollständig vom Netz trennen. Daher ist es so aufzustellen, dass dieser Anschluss frei zugänglich ist. Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben. Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Verwenden Sie keine Verlängerungskabel. Um das Gerät komplett vom Netz zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden und die Wechselstromsteckdose. Nur so können Sie die Netzspannung vollständig ausschalten. Der Hauptstecker dient als Haupttrennvorrichtung und sollte leicht zugänglich bleiben. Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäße Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren. Die Batterien in der Fernbedienung dürfen keiner starken Wärmeentwicklung, wie sie bei direkter Sonneneinstrahlung, Feuer usw. entsteht, ausgesetzt werden. WARNUNG: Der Hauptschalter befindet sich an der Geräterückseite. Das Gerät ist so aufzustellen, dass dieser Schalter frei zugänglich ist. Wichtige Sicherheitshinweise Hinweis Der RS232-Anschluss ist nur von autorisiertem Personal zu nutzen. FCC-Information Dieses Gerät wurde getestet und erfüllt die Bestimmungen für Digitalgeräte der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien. Diese Bestimmungen sehen einen angemessenen Schutz vor Störungen und Interferenzen bei der Installation in Wohngebäuden vor. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann solche abstrahlen. Wird es nicht vorschriftsmäßig installiert und verwendet, kann es Störungen des Radio- und Fernsehempfangs verursachen. Es kann jedoch nicht ausgeschlossen werden, dass auch bei einer bestimmten Installation Störungen auftreten. Verursacht dieses Gerät Störungen beim Radio- oder Fernsehempfang, was durch Ein- und Ausschalten des Gerätes festgestellt werden kann, sollten Sie versuchen, diese Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

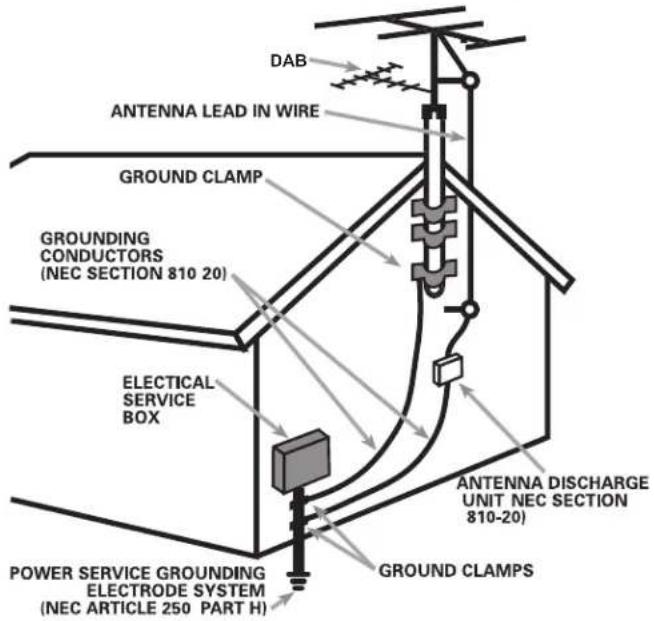

• Richten Sie die Empfangsantenne neu aus oder verändern Sie ihre Position (Fernseher, Radio usw.).

• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

• Schließen Sie das Gerät an eine andere Steckdose an, so dass es mit einem anderen Stromkreis verbunden ist als der Empfänger.

• Bitten Sie Ihren Fachhändler oder einen erfahrenen Radio- und Fernsehtechniker um Hilfe.56 RAP-1580 Surround-Verstärker-Prozessor Die Firma Rotel Unsere Geschichte begann vor ungefähr 50 Jahren. In den folgenden Jahrzehnten haben wir Hunderte von Auszeichnungen für unsere Produkte erhalten und unzähligen Menschen echten Hörgenuss bereitet, denen gute Unterhaltung wichtig ist. Rotel wurde von einer Familie gegründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Mitarbeitern verfolgt wird. Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So nden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren. Wir fühlen uns unserer Umwelt gegenüber verpichtet. Und da immer mehr Elektronik produziert wird und später entsorgt werden muss, ist es von Herstellerseite besonders wichtig, Produkte zu entwickeln, die unsere Mülldeponien und Gewässer möglichst wenig belasten. Rotel ist stolz darauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil in unserer Elektronik durch bleifreies Löten reduzieren. Unsere neuen Class-D-Verstärker (nicht digital) arbeiten bis zu 5-mal efzienter als ältere Verstärker-Designs, ohne dabei an Leistung und Performance zu verlieren. Mit ihren geringeren Wärmeverlusten schonen diese Produkte nicht nur die Umwelt, sie überzeugen auch klanglich. Last, not least ist diese Anleitung auf Recyclingpapier gedruckt. Dies sind zwar kleine, aber wichtige Schritte. Und wir forschen weiter nach Verfahren und Materialien für einen sauberen und umweltfreundlichen Herstellungsprozess. Vielen Dank, dass Sie sich für dieses Rotel-Produkt entschieden haben. Wir sind sicher, dass Sie in den nächsten Jahren viel Freude daran haben werden. Zu dieser Anleitung Vielen Dank, dass Sie sich für den Rotel-Surround-Prozessor RAP-1580 entschieden haben. Bei diesem Gerät handelt es sich um eine komplett ausgestattete Audio-/Video-Schaltzentrale für analoge und digitale Quellkomponenten. Zudem ist es mit einem digitalen A/V-Prozessor für eine Vielzahl von Formaten bestückt (einschließlich Dolby Surround

• HDMI-Schaltung für digitale Videosignale bis zu 4K.

• Akzeptiert HDMI-Videoeingangssignale: 480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24 Hz und 4K.

• Ausgangssignale HDMI-Video (480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24 Hz und 4K) sind kompatibel mit herkömmlichen HDMI-Displays und -Projektoren. Audio-Features

• Rotels Balanced-Design-Konzept steht für ein ausgeklügeltes Platinenlayout, erstklassige Bauteile und ausführliche Hörtests zur Gewährleistung eines erstklassigen Klanges und langfristiger Zuverlässigkeit.

• Analoger Bypass-Modus für reines 2-Kanal-Stereo ohne Digitalver- arbeitung.

• Digitale und analoge Ein- und Ausgänge (einschließlich Coax, Optical, Cinch und symmetrisch (XLR)).

• MULTI-Eingang für analoge 7.1-Kanal-Signale von kompatiblen Quellkomponenten. Surround-Features

• Automatische Decodierung von Dolby-und DTS-Surround-Decodierung aller gängigen Formate bis 7.1.4 Kanäle.

• Surroundmodi für die Wiedergabe von Mehrkanalaudio auf 2-Kanal- und 3-Kanal-Systemen.

• Ein HDMI-Ausgang unterstützt ARC (auch Audio Return Channel oder Audiorückkanal genannt). Er ermöglicht den Transport der Audiodaten via HDMI vom Fernseher zur Verarbeitung durch den RAP-1580. Sonstige Features

• Benutzerfreundliche ON-SCREEN-Menüführung mit programmierbaren Namen für alle Eingänge.

• Im OSD-Setup haben Sie die Wahl zwischen verschiedenen Menüsprachen.

• Mikroprozessor-Software mit Update-Möglichkeit über den rückseitigen Internetanschluss bzw. den frontseitigen USB-Port.

• Programmierbare Trigger-Ausgänge steuern die Ferneinschaltung von Endstufen und von weiteren Systemkomponenten. Auspacken des Gerätes Entfernen Sie die Verpackung vorsichtig vom Gerät. Sie enthält neben dem Gerät die Fernbedienung und weiteres Zubehör. Bewahren Sie den In Lizenz der Dolby Laboratories hergestellt. Dolby, Pro Logic und das Doppel-D-Symbol sind eingetragene Warenzeichen der Dolby Laboratories. In Lizenz hergestellt. US-Patente: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 sowie weitere US- und weltweite Patente sind erteilt oder angemeldet. DTS, DTS-HD und das Symbol sind eingetragene Warenzeichen und DTS-HD Master Audio sowie die Logos sind Warenzeichen der DTS Inc. Das Produkt enthält Software. © DTS Inc. Alle Rechte vorbehalten. Dieses Gerät enthält Kopierschutztechnologie, die durch US-Patente und sonstige intellektuelle Eigentumsrechte der Ravi Corporation geschützt wird. Reverse Engineering und der Ausbau sind verboten.57 Deutsch Versandkarton und das übrige Verpackungsmaterial des Gerätes für einen eventuellen späteren Einsatz auf. Aufstellung des Gerätes Platzieren Sie das Gerät auf einer stabilen, ebenen Oberäche und setzen Sie das Gerät weder direktem Sonnenlicht, extremer Wärme, Feuchtigkeit noch starken Vibrationen aus. Stellen Sie es auf ein Regal, so muss dies stabil genug sein, um das Gewicht des RAP-1580 zu tragen.Platzieren Sie das Gerät in der Nähe der anderen Geräte in Ihrem System und, falls möglich, in seinem eigenen Regal. Dies erleichtert das Herstellen der Verbindungen und anschließende Änderungen im System.Das Gerät erwärmt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Ventilationsöffnungen abgeführt werden. Verdecken Sie die Ventilationsöffnungen nicht. Um das Gehäuse muss ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Gerätes vorzubeugen. Beachten Sie dies bei der Unterbringung in einem Schrank.Stellen Sie keine anderen Komponenten oder Gegenstände auf das Gerät. Es darf keine Flüssigkeit in das Gerät gelangen. Überblick über die Anschlussmöglichkeiten HINWEIS: Schließen Sie keine Systemkomponente an eine Wechselstromquelle an, bis alle Verbindungen ordnungsgemäß hergestellt wurden.Die an das Gerät anzuschließenden Quellkomponenten werden für die analoge Audiowiedergabe über Standard-Cinch-Kabel oder symmetrische XLR-Kabel, über einen HDMI-Videoanschluss und ein optionales digitales Audiokabel (koaxial oder optisch) mit den Eingängen des Gerätes verbunden.Die Audioausgangssignale des Receivers RAP-1580 werden über Standard-Cinchkabel von den Vorverstärker -Audioausgängen zu einer(zu) optionalen Endstufe(n) gesendet. Overhead -Lautsprecher-Ausgänge sind über die RCA aussi Pre-Ausgänge für den Anschluss an einen externen Verstärker 7.1.4 Mit bis zu Audio-Kanäle zur Verfügung. Das Videosignal vom Prozessor wird über die HDMI-Verbindungen zum Monitor übertragen.Darüber hinaus hat das Gerät MULTI-Eingangsanschlüsse für eine Quellkomponente mit eigener Surrounddecodierung, REM IN-Buchsen und 12V TRIGGER-Ausgänge.HINWEIS: Schließen Sie die Systemkomponenten erst an das Netz an, wenn die Geräte ordnungsgemäß miteinander verbunden sind. Alle Videokabel sollten einen Wellenwiderstand von 75 Ohm aufweisen. Der S/PDIF-Digital-Audiostandard definiert die Anforderungen an ein 75-Ohm-Übertragungskabel genau. Alle guten Digitalkabel entsprechen diesen Standards. Da die Video- und S/PDIF-Standards sehr ähnlich sind, können Sie Videokabel für die digitale Audioübertragung verwenden. Wir empfehlen Ihnen jedoch, NIEMALS ein herkömmliches analoges Audioverbindungskabel als Digital- oder Videokabel einzusetzen. Diese Kabel leiten die Signale zwar weiter, ihre begrenzte Bandbreite beeinträchtigt jedoch die Klangqualität.Verbinden Sie beim Herstellen analoger Audioverbindungen die LINKEN Kanäle mit den Buchsen für den LINKEN Kanal und die RECHTEN Kanäle mit den Buchsen für den RECHTEN Kanal. Alle Cinch-Anschlüsse sind folgendermaßen gekennzeichnet:Linker Audiokanal : weiße Cinch-BuchseRechter Audiokanal : rote Cinch-BuchseHINWEIS: Jeder Quelleneingang muss im EINGANGS-SETUP des ON-SCREEN-Menüsystems konfiguriert werden. Wir empfehlen, dieses Menü nach Anschluss jeder Quelle aufzurufen und diese nach Ihren Wünschen zu konfigurieren. Weitere Informationen entnehmen Sie bitte dem Abschnitt EINGANGS-SETUP. HDMI-Ein- und -Ausgänge Diese Anschlüsse werden genutzt, um ein Videosignal vom und zum Gerät zu senden. Spezielle Hinweise zum Anschließen der einzelnen Geräte erhalten Sie unter „Anschließen der Geräte“ auf Seite 59. Videoeingänge HDMI 1 – 7 (Rückseitige) r Die HDMI-Eingänge sind zum Anschluss an Geräte gedacht, die HDMI-Ausgänge besitzen. Die HDMI-Anschlüsse übertragen Videosignale in verschiedenen Formaten (einschließlich 3D, 1080p/24 Hz und 4K). Durch die Implementierung von HDMI werden Audiosignale oder eine separate Audioverbindung von einer HDMI-Komponente unterstützt. Drei HDMI-Eingänge unterstützen 4K UHD HDCP 2.2 Kennzeichnung als auf der Rückseite. HDMI IN (Frontseitig) 9 Damit die Verbindung einfacher hergestellt werden kann, ist ein Video 8-Eingang in die Gerätefront integriert. Nutzen Sie diesen Eingang für portable Quellen oder Geräte, die nicht dauerhaft angeschlossen werden. HDMI OUT e Über die beiden HDMI-Ausgänge werden parallel hochaufgelöste Videosignale zu Ihrem Fernsehgerät gesendet. Die HDMI-Ausgänge können die Videosignale zu einem hochauösenden Fernsehgerät 2D (480p/576p/ 720p, 1080i, 1080p oder 4K) und 3D (bis zu 1080p/24 Hz) übertragen. Ein HDMI-Ausgang Unterstützung 4K UHD HDCP 2.2 als auf der Rückseite beschriftet.Die beiden HDMI-Ausgänge an der Geräterückseite senden das gleiche Videosignal. Nur einer von ihnen überträgt jedoch das On-Screen-Menüsystem zu Ihrem Fernseher.Von den beiden HDMI-Ausgängen unterstützt nur einer ARC (Audio Return Channel). Er ist über der HDMI-Buchse mit „ARC“ gekennzeichnet. Weitere Informationen erhalten Sie im Abschnitt VIDEO-SETUP in dieser Bedienungsanleitung auf Seite 70.Möglicherweise besitzt Ihr Fernsehgerät mehr als einen HDMI-Eingang. Stellen Sie die Verbindung bitte über den ARC-fähigen Eingang Ihres Fernsehgerätes her, um die ARC-Funktion dieses Gerätes nutzen zu können. ARC-kompatible Eingänge sind in der Regel neben dem HDMI-Eingangsanschluss mit „ARC“ gekennzeichnet.Zusätzliche Informationen zu den HDMI-Videoausgängen:• Alle über HDMI angeschlossenen Geräte müssen HDCP-kompatibel sein, um die korrekte Anzeige des HDMI-Videosignals sicherzustellen.58 RAP-1580 Surround-Verstärker-Prozessor
• Bei der Audio-Modus auf “HDMI AUDIO OUTPUT ONLY” gesetzt ist, nur der HDMI-Ausgang „ARC / OSD” beschriftet kann TV-Audio übertragen.• Alle über HDMI empfangenen Audiosignale werden von diesem Produkt verarbeitet und über die Cinch- bzw.Lautsprecheranschluss-Ausgänge weitergeleitet. Um das Audiosignal zu einem angeschlossenen Fernsehgerät senden zu können, muss im VIDEO-SETUP-Menü des RAP-1580 unter AUDIO-MOD. der Menüpunkt für den HDMI-Ausgang eingestellt werden.• Werden beide HDMI-Ausgänge gleichzeitig genutzt, so wird für beide die gleiche Auösung eingestellt. Diese Auösung ist geringer als die der angeschlossenen Monitor. Audioein- und -ausgänge Dieser Rotel-Prozessor besitzt sowohl analoge als auch digitale Anschluss-möglichkeiten. Phono-Eingänge g Diese mit LEFT/RIGHT gekennzeichneten Cinch-Eingänge werden zum Anschluss eines Plattenspielers genutzt mit einer beweglichen Magnetpatrone. Besitzt der Plattenspieler ein Erdungskabel, verbinden Sie dieses Kabel mit der mit „GND“ gekenn zeichneten Schraubklemme links neben den Digitaleingängen. Tuner-Eingänge g Der Prozessor besitzt ein Paar analoge Cinch-Audioeingänge zum Anschluss an einen Tuner. CD-Eingänge g Verbinden Sie den rechten und linken Analogausgang an Ihrem CD-Spieler mit den mit CD gekennzeichneten Cinch-Eingängen des Gerätes. BALANCED-Eingänge d An diese symmetrischen XLR-Audioeingänge kann eine Quelle mit symmetrischen XLR-Audioausgängen angeschlossen werden. MULTI-Eingänge j Über diese Cinch-Eingänge können die analogen Signale (bis zu 7.1) einer Quellkomponente empfangen werden, die in der Lage ist, Mehrkanal-Audiosignale zu decodieren. Es stehen Eingänge für FRONT L & R, CENTER, SUB, REAR L & R sowie CENTER BACK (CB) L1 & R2 in einem Dolby Setup zur Verfügung.Diese Eingänge umgehen die gesamte Digitalverarbeitung des Gerätes. Die Signale werden direkt zum Lautstärkeregler und zu den Ausgängen gesendet. Cinch-Vorverstärker-Ausgänge (PREOUT) ; An der Geräterückseite des Gerätes befinden sich zehn analoge Audioausgänge, die Hochpegel-Ausgangssignale zu externen Verstärkern und aktiven Subwoofern senden: FRONT L & R, CENTER 1 & 2, SURROUND (REAR) L & R, CENTER BACK CB L[1] &R[2] und SUBWOOFER 1 & 2, HEIGHT 1 L & R and HEIGHT 2 L & R. Digitaleingänge w Der RAP-1580 akzeptiert digitale Eingangssignale von Quellen wie CD-Spielern, Satelliten-TV-Tunern und DVD-Spielern. Der integrierte DSP erkennt die Abtastrate des eingehenden Signals und stellt sich automatisch ein. Es werden Abtastraten bis zu 192 kHz unterstützt. HINWEIS: Die digitalen Eingänge unterstützen sowohl 2-Kanal-Stereo- als auch Mehrkanal-Audiosignale. Bei Nutzung des Digitaleingangs decodiert die digitale Signalverarbeitung des Prozessors den eingehenden Audio-Datenstrom (einschließlich Dolby oder DTS). Das Gerät verfügt an der Rückseite über sechs Digitaleingänge, drei koaxiale und drei optische. Diese Digitaleingänge können während des Setups über das später in dieser Bedienungsanleitung beschriebene EINGANGS-SETUP-Menü jeder beliebigen VIDEO-Eingangsquelle 1 – 8 zugeordnet werden. Sie können beispielsweise den Digitaleingangsanschluss COAXIAL 1 der Videoquelle VIDEO 1 und den Digitaleingang OPTICAL 2 der Quelle VIDEO3 zuordnen. Im Werk wird die Audioquelle für die Eingänge Video1 – 8 auf HDMI Audio voreingestellt.Im Werk wird der CD-Audioeingang auf CD (analog Cinch) gesetzt. Diese Einstellung kann in XLR, Coax 1 – 3 bzw. Optical 1 – 3 geändert werden. PC-USB-Eingang t Siehe Figure (Abb.) 5 Verbinden Sie diesen Eingang über das beiliegende USB-Kabel mit der USB-Buchse an Ihrem Computer.Der RAP-1580 unterstützt sowohl USB Audio Class 1.0 als auch USB Audio Class 2.0. Bei Windows-Computern ist für USB Audio Class 1.0 keine Treiberinstallation erforderlich. Die Audiowiedergabe wird bis zu einer Abtastrate von 96 kHz unterstützt. Ab Werk voreingestellt ist USB Audio Class 2.0. Damit Sie die Vorteile des Modus USB Audio Class 2.0 nutzen können, in dem Abtastraten bis zu 192 kHz unterstützt werden, müssen Sie den auf CD gespeicherten Windows-Treiber installieren, die dem RAP-1580 beiliegt. Außerdem müssen Sie den RAP-1580 in den Wiedergabemodus USB Audio Class 1.0 schalten. Gehen Sie dabei folgendermaßen vor:• Drücken Sie die MENU-Taste an der Gerätefront, um das HAUPTMENUE aufzurufen. Nutzen Sie die Pfeiltasten nach oben/unten, um das Menü EINGANGS-SETUP auszuwählen. Drücken Sie anschließend ENTER.• Verwenden Sie die Pfeiltasten nach links/rechts, um PC-USB als EINGANGSQUELLE auszuwählen und wählen Sie „USB Audio Class 1.0“ als AUDIO-EINGANG.• Schalten Sie den RAP-1580 aus und wieder ein und starten Sie Ihren PC neu, nachdem Sie den USB-Audio-Modus geändert haben. Damit stellen Sie sicher, dass beide Geräte ordnungsgemäß konguriert sind.Viele Anwendungen für die Audiowiedergabe unterstützen die Abtastrate von 192 kHz nicht. Bitte prüfen Sie, ob Ihr Audio-Player 192 kHz unterstützt. Sie benötigen zudem Audiodateien mit einer Auösung von 192 kHz, um diese Abtastrate ordnungsgemäß wiedergeben zu können. Dementsprechend müssen Sie den Audiotreiber in Ihrem PC für die Ausgabe von 192 kHz kongurieren oder Ihr Computer muss ein Downsampling in eine geringere Abtastrate durchführen. Weitere Details entnehmen Sie bitte den Informationen zu Ihrem Audio-Player bzw. Betriebssystem.59 Deutsch HINWEIS: Nach der erfolgreichen Installation des Treibers müssen Sie in der Systemsteuerung Ihres Computers unter „Sound“ den ROTEL-Audiotreiber auswählen. Frontseitiger USB-Eingang 0 Siehe Figure (Abb.) 7Dieser Anschluss ist für Apple-Geräte wie den iPod, das iPad und iPhone geeignet. Nach dem Anschließen bleiben die Displays von iPod und iPhone aktiv, so dass Sie die Such- und Playfunktionen nutzen können. Sonstige Anschlüsse Netzeingang ' Ihr Rotel-Prozessor wird im Werk so eingestellt, dass er der in Ihrem Land üblichen Wechselspannung (Europa: 230 Volt/50 Hz, USA: 120 Volt/60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben. Schließen Sie das Gerät nur mit dem beiliegenden Netzkabel an den rückseitigen Netzeingang an. Power-Schalter a Der große Wippschalter an der Geräterückseite ist der Hauptschalter. Bendet sich dieser in der OFF-Position (AUS), so ist das Gerät komplett ausgeschaltet. Bendet er sich in der ON-Position (AN), so können die STANDBY-Taste an der Gerätefront und die ON/OFF-Tasten auf der Fernbedienung genutzt werden, um das Gerät zu aktivieren oder in den Standby-Betrieb zu schalten. 12V TRIGGER-Anschlüsse i Viele Rotel-Verstärker lassen sich über ein 12V Trigger-Signal vom Prozessor ein- und ausschalten. Zu diesem Zweck stehen an der Rückseite des RAP-1580 drei Ausgangsanschlüsse zur Verfügung. Ist das Gerät eingeschaltet, liegt an diesen Anschlüssen ein 12-Volt-Gleichspannungssignal, durch das die angeschlossenen Geräte automatisch eingeschaltet werden. Bendet sich der Prozessor im Standby-Modus, so liegt kein Trigger-Signal an den Ausgängen; die angeschlossenen Verstärker schalten sich automatisch ab.Um das 12V Trigger-Feature nutzen zu können, verbinden Sie eine der mit 12V TRIG OUT gekennzeichneten Buchsen mit dem 12V Trigger-Eingang eines Rotel-Verstärkers. Verwenden Sie dazu nur das diesem Gerät oder einem Rotel-Verstärker beiliegende schwarze Trigger-Kabel (3,5 mm Klinke). Das +12-Volt-Gleichspannungssignal liegt an der Steckerspitze.Die 12V Trigger-Ausgänge können so konguriert werden, dass sie nur bei bestimmten Eingangsquellen aktiviert werden. Unter SETUP können Sie dem Abschnitt EINGANGS-SETUP in dieser Bedienungsanleitung weitere Informationen entnehmen. REM IN-Buchse o Diese 3,5-mm-Minibuchse empfängt die Befehlcodes eines externen Infrarotempfängers. Sie wird genutzt, wenn die von einer Fernbedienung gesendeten Infrarotsignale den Fernbedienungssensor an der Gerätefront nicht erreichen können. Lassen Sie sich bezüglich externer Empfänger und der geeigneten Verkabelung für die REM IN-Buchse von Ihrem autorisierten Rotel-Fachhändler beraten.Die Infrarotsignale von der REM IN-Buchse können über externe Infrarotsender oder über Kabelverbindungen über die IR OUT-Buchsen zu anderen Quellkomponenten weitergeleitet werden. Weitere Informationen nden Sie im folgenden Abschnitt. IR OUT-Buchsen p Die IR OUT-Buchsen 1 & 2 senden die an der REM IN-Buchse anliegenden Infrarotsignale zu einem Infrarotsender, der sich vor dem Fernbedienungssensor der Quellkomponente befindet. Darüber hinaus kann IR OUT über Kabelverbindungen an Rotel-CD-Spieler, -DVD-Spieler oder -Tuner angeschlossen werden.Diese Ausgänge werden genutzt, um Infrarotsignale an andere Quell-komponenten weiterzuleiten, wenn die Sensoren an den Quellen durch den Einbau in einen Schrank verdeckt sind.Lassen Sie sich bezüglich Infrarotsendern und -empfängern von Ihrem autorisierten Rotel-Fachhändler beraten. Rearseitiger USB-Stromanschluss \ The rear USB port supplies 5V for charging or powering USB devices, including streaming music player. This port does not allow playback of audio.Der Port kann so konguriert werden, auch dann eingeschaltet bleiben, wenn die RAP-1580 in den Standby-Modus über das Bedienfeld-Setup-Menü (siehe Power-Mode auf Seite 70.Diese Kongurationsoption ermöglicht es, die angeschlossenen Geräte für die Verwendung mit der Signal Sense-Funktion für die automatische Ein- / Aus-Steuerung.Wenn es so konguriert ist, Dauerleistung an der Rückseite USB-Anschluss zu stellen, die RAP-1580 wird zusätzlich Strom verbrauchen auch im Standby-Modus, wenn. RS232-Anschluss y Der RAP-1580 kann in Automatisierungssystemen über eine RS232-Schnittstelle gesteuert werden. Anschluss bietet die RS232-Buchse an der Geräterückseite über ein Standard-DB-9-Kabel (Stecker/Buchse). Netzwerkanschluss u Die mit NETWORK gekennzeichnete Buchse akzeptiert Standard-CAT-5-Kabel mit RJ-45-Steckern. Für den normalen Betrieb dieses Gerätes ist der Netzwerkanschluss nicht erforderlich, sondern wird nur für Software-Updates bzw. die Steuerung in Automatisierungssystemen benötigt.Weitere Informationen zu den Anschlüssen, der Verkabelung, der Software und den Betriebscodes erhalten Sie von Ihrem autorisierten Rotel-Fachhändler. Anschließen der Geräte Anschließen von Lautsprechern Siehe Figures (Abbildungen) 4In den RAP-1580 sind Endstufen integriert, über die bis zu sieben Lautsprecher. Normalerweise handelt es sich dabei um den linken/rechten Frontlautsprecher, den Centerlautsprecher, den linken/rechten Surroundlautsprecher (REAR) sowie einen oder zwei Centerlautsprecher Hinten. An die Schraubklemmen (7 Paar, ein Paar für jeden Lautsprecher) können blanke Drähte oder Kabelschuhe angeschlossen werden.60 RAP-1580 Surround-Verstärker-Prozessor Nachdem Sie die Vorverstärker-Ausgänge angeschlossen haben, müssen Sie den RAP-1580 entsprechend der Größe und dem Typ der Lautsprecher in Ihrem System konfigurieren. Außerdem müssen Sie die relativen Lautstärkepegel der Lautsprecher mithilfe (siehe Kapitel SETUP in dieser Bedienungsanleitung auf seite 64). Anschließen eines Subwoofers Siehe Figures (Abbildungen) 3 Möchten Sie einen Aktiv-Subwoofer anschließen, verwenden Sie ein Standard- Cinch-Audiokabel und verbinden eine der beiden jeweils mit SUB 1 bzw. SUB 2 gekennzeichneten Buchsen mit dem Eingang an der Endstufe des Subwoofers. Beide SUB-Ausgänge liefern dasselbe Signal. Benutzen Sie für einen Subwoofer einen der beiden Anschlüsse. Nutzen Sie zum Anschließen von zwei Subwoofern beide Anschlüsse. Nach dem Anschließen des Subwoofers müssen Sie das Gerät für den Betrieb eines Subwoofers kongurieren. Einzustellen den relativen Lautstärkepegel des Subwoofers. Siehe Kapitel SETUP in dieser Bedienungsanleitung auf seite 69. DVD, Blu-ray, Kabel, Satellit, Spielekonsole und HDTV-Tuner Siehe Figures (Abbildungen) 6 und 10 Quellgeräte wie Blu-ray, DVD, Satellit, Kabel usw. sollten über HDMI mit dem RAP-1580 verbunden werden. Schließen Sie eine Seite des HDMI- Kabels an den Ausgang der Quelle an und die andere Seite an einen der HDMI-Eingänge am Prozessor. Digitale Audioverbindung: Abhängig vom Setup Ihres Systems können Sie auch die digitalen Audioanschlüsse nutzen und sie den HDMI-Videoeingängen zuweisen. Verbinden Sie den digitalen Ausgang der Quelle mit den optischen, mit DIGITAL IN gekennzeichneten Eingängen 1 – 3 bzw. den koaxialen, mit DIGITAL IN gekennzeichneten Eingängen 1 – 3 am Prozessor. Ein HDMI- Kabel überträgt sowohl digitale Videodaten (Bilddaten) als auch digitale Audiodaten. Daher muss in den meisten Fällen keine separate digitale Audioverbindung hergestellt werden. Nutzen Sie den Bildschirm EINGANGS-SETUP, um das digitale Audieingangssignal der oben verwendeten HDMI-Videoeingangs quelle zuzuordnen. DVD- bzw. Blu-ray-Player Siehe Figure (Abb.) 6 In einigen Fällen werden DVD- und SACD-Player sowie andere externe Mehrkanal-Decoder über Cinch-Kabel mit dem Prozessor verbunden und senden analoge Audiosignale. Ein DVD-Spieler mit HDMI-Ausgängen kann die Digitalsignale zur Decodierung direkt zum Prozessor senden. Analoge Verbindungen: Um die Verbindung mit einem Blu-ray- bzw. SACD- Player (oder mit jedem anderen Gerät, das Mehrkanal-Audio decodieren kann) mithilfe der analogen Anschlüsse herzustellen, verbinden Sie die Ausgänge des Players über Cinch-Audiokabel mit den mit MULTI INPUT gekennzeichneten Cinch-Buchsen am RAP-1580. Achten Sie dabei auf die korrekte Polarität, d.h., schließen Sie den rechten Frontkanal an den Eingang FRONT R an usw. Die Lautsprecher müssen eine Impedanz von mindestens 4 Ohm besitzen. Jedes Anschlussklemmenpaar ist farbig gekennzeichnet: die positiven rot und die negativen schwarz. Um einen optimalen Klang zu gewährleisten, muss die Polarität – die positive/negative Ausrichtung der Anschlüsse – für jede Lautsprecher-/Verstärkerverbindung phasengleich sein. Verbinden Sie daher die positive Anschlussklemme jedes Lautsprechers mit der rot gekennzeichneten Lautsprecheranschlussklemme am RAP-1580 und die negative Lautsprecheranschlussklemme mit der entsprechenden schwarzen Anschlussklemme am RAP-1580. Es gibt Anschlussklemmenpaare für LEFT FRONT, RIGHT FRONT, LEFT SURROUND, RIGHT SURROUND, CENTER, CENTER BACK (CENTER HINTEN)/LEFT und CENTER BACK (CENTER HINTEN)/RIGHT. Führen Sie das Kabel vom RAP-1580 zu den Lautsprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen. Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Schraubklemmen im Uhrzeigersinn fest. Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Polklemmen. Anschließend drehen Sie die Polklemmen im Uhrzeigersinn fest. Für Lautsprecher Verbindungsinformationen Audio Kongurationsoptionen im RAP-1580-Setup-Menü zu sehen auf seite 66. Achten Sie bitte darauf, dass die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist. Nach dem Anschließen der Lautsprecher müssen Sie den RAP-1580 kongurieren. Teilen Sie ihm die Größe und den Typ der Lautsprecher mit. Nutzen Sie die Testtöne, um die relativen Lautstärkepegel der Lautsprecher einzustellen. Siehe Kapitel SETUP in dieser Bedienungsanleitung. Endstufen Siehe Figures (Abbildungen) 3 Der RAP-1580 besitzt mit PRE OUT gekennzeichnete Cinch-Ausgänge zum Anschluss an Endstufen, die zum Antrieb von zwölf Lautsprechern in einem von

5.1 bis 7.1.4-Kanal-Surround-Audio-System angeschlossen werden können.

Möchten Sie Endstufen anschließen, so verbinden Sie ein Audiokabel von jeder Ausgangsbuchse mit dem Eingang des Verstärkerkanals, von dem der entsprechende Lautsprecher angetrieben wird. Verbinden Sie beispielsweise den mit FRONT L gekennzeichneten Ausgang mit dem Verstärkerkanal, der den linken Frontlautsprecher antreibt. Verwenden Sie eine von ihnen für den Anschluss eines einzelnen Centers oder beide, wenn Sie beide Centerkanäle nutzen. In 6- oder 7-Kanal-Systemen wird(werden) eine(zwei) zusätzliche Verbindung(en) für den(die) Centerlautsprecher hinten hergestellt. Diese Buchsen sind mit CB L[1] und CB R[2] gekennzeichnet. Nutzen Sie CB L[1], wenn nur ein Centerlautsprecher hinten angeschlossen wird. Decke oder Top-Lautsprecher sollten auf die Höhe 1 und Höhe 2-Buchsen angeschlossen werden. Für Vorverstärker ausgang Verbindungs informationen Audio Kongurations optionen im RAP-1580-Setup-Menü zu sehen auf seite 66.61 Deutsch HINWEIS: Bei einer Tuner-Quelle ist die Auswahl eines Digitaleingangs standardmäßig nicht möglich. Bitte nutzen Sie VIDEO 1-8 wenn Sie einen Tuner mit Digitaleingang anschließen. Analoge Audioverbindung: Verwenden Sie einen Tuner, so verbinden Sie die analogen Tuner-Ausgänge links und rechts mit den beiden mit TUNER gekennzeichneten Audio-Eingangsbuchsen am RAP-1580. Stellen Sie sicher, dass der rechte Kanal an die Eingangsbuchse R und der linke Kanal an die Eingangsbuchse L angeschlossen wird.Obwohl für einen Tuner normalerweise keine Videoverbindungen hergestellt werden, kann der RAP-1580 dem Tuner-Eingang einen anderen Videoeingang zuweisen. Zur Auswahl stehen HDMI 1 – 8 (Front), Letzte Videoquelle oder Aus. Standardmäßig ist der Videoeingang HDMI 1 dem Tuner-Eingang zugeordnet. Anschließen eines iPod/iPhone Siehe Figure (Abb.) 7Schließen Sie den iPod/das iPhone an die frontseitige USB-Buchse an. HINWEIS: Die Audioeingänge CD, PHONO, XLR, MULTI, USB, PC-USB, BLUETOOTH und TUNER werden standardmäßig auf den Videoeingang HDMI 1 gesetzt. Andere Möglichkeiten sind HDMI 1 – 8 (Front), Letzte Videoquelle oder Aus. Erste Informationen zur Gerätefront Im Folgenden erhalten Sie einen kurzen Überblick über die Bedienelemente und Features an der Gerätefront des Gerätes. Einzelheiten zu diesen Bedienelementen finden Sie in den darauffolgenden Abschnitten der Bedienungsanleitung, in denen auch die verschiedenen Aufgaben detailliert beschrieben werden. Frontdisplay 3 Auf dem Display an der Gerätefront wird das komplette OSD-Menü des RSP-1582 angezeigt. Wird das OSD nicht genutzt, erscheinen der DSP modus, die lautstärke, die ausgewählte Quelle und der Audiomodus. Fernbedienungssensor 2 Über dieses Fenster werden die von der Fernbedienung übertragenen Infrarotsignale empfangen. Richten Sie die Fernbedienung auf diesen Sensor, um eine korrekte Signalübertragung zu gewährleisten. HINWEIS: Die übrigen Bedienelemente an der Gerätefront werden im Abschnitt „Überblick über die Tasten und Bedienelemente“ beschrieben. Erste Informationen zur Fernbedienung Zum Lieferumfang des RAP-1580 gehört die Fernbedienung RR-CX100. Sie ist einfach zu bedienen und kann mithilfe der IR-Codelisten 1 bzw. 2 so konfiguriert werden, dass es keine Probleme mit anderen Rotel-Modelle gibt. Halten Sie die Tasten TUNER und 1 für Codeliste 1 (bzw. TUNER und 2 für Codeliste 2) gleichzeitig für ca. 5 Sekunden gedrückt, bis die Hintergrundbeleuchtung an- und ausgeht. Lassen Sie dann beide Tasten los. Das Systemmenü des OSD bietet eine Option, die es möglich macht, den Prozessor entweder für die Codeliste 1 oder die Codeliste 2 zu kongurieren. Die Werksvoreinstellung für die Fernbedienung und den Prozessor ist Codeliste 1.Abhängig von der Systemkonguration stellen Sie sechs (FRONT L &R, SURROUND L & R, CENTER und SUBWOOFER), sieben (zusätzlich eine Verbindung zum CENTER-BACK-Anschluss) oder acht Verbindungen (zusätzlich zwei Verbindungen zu den CENTER-BACK-/VERTICAL HEIGHT- Anschlüssen) her.Die MULTI-Eingänge umgehen die Digitalverarbeitung und leiten die Signale direkt zum Lautstärkeregler und zu den Vorverstärker-Ausgängen (PREOUT). HDMI-Digitalverbindung: Besitzt der Player HDMI-Ausgänge, verbinden Sie einfach ein HDMI-Kabel vom Ausgang des Players mit einem der HDMI-Eingänge am Prozessor. Dieses Kabel überträgt das Videosignal vom Player zusammen mit einem digitalen Audiosignal. Nutzen Sie HDMI für Audio und Video, so wird die Mehrkanal-Decodierung vom Prozessor vorgenommen. Anschließen eines Monitor Siehe Figure (Abb.) 10Verbinden Sie einen der HDMI-Ausgänge des RAP-1580 mit dem HDMI-Eingang Ihres TV-Monitors. Der RAP-1580 ist mit zwei HDMI-Ausgängen bestückt. Einer von ihnen ist mit ARC/OSD gekennzeichnet, d.h., bei Nutzung dieses Anschlusses wird das OSD angezeigt und ARC aktiviert. Anschließen eines CD-Player und XLR Quelle Siehe Figure (Abb.) 8Digitale Audioverbindung: Verbinden Sie den Digitalausgang des CD-Players mit einem beliebigen der Analog CD, XLR, Digitaleingänge (optisch oder koaxial) am Prozessor. Nutzen Sie das Menü EINGANGS-SETUP, um für den Audioeingang CD einzustellen (die Werksvoreinstellung ist CD).Analoge Audioverbindung:Option 1: Verbinden Sie den linken und rechten Analogausgang des CD-Players mit den mit CD gekennzeichneten AUDIO IN-Buchsen (links und rechts). Bei dieser Option wird der D/A-Wandler des CD-Players genutzt. Abhängig vom ausgewählten DSP-Modus kann es bei dieser Option erforderlich sein, dass das Analogsignal für die Verarbeitung in ein Digitalsignal umgewandelt wird.Option 2: Verfügt Ihr CD-Player (oder eine andere Quelle) über XLR-Ausgänge, können Sie die XLR-Eingänge am RAP-1580 für diese Verbindung nutzen. Verbinden Sie die XLR-Ausgänge (links und rechts) der Quelle mit den mit BALANCED INPUT (links und rechts) gekennzeichneten Buchsen. Abhängig vom ausgewählten DSP-Modus kann es bei dieser Option erforderlich sein, dass das Analogsignal für die Verarbeitung in ein Digitalsignal umgewandelt wird.Obwohl für einen CD-Player normalerweise keine Videoverbindungen hergestellt werden, kann der RAP-1580 dem CD- oder dem XLR-Eingang einen anderen Videoeingang zuordnen. Für Video stehen HDMI 1 – 8 (Front), Letzte Videoquelle bzw. Aus zur Verfügung. Die Werksvoreinstellung für den Videoeingang HDMI 1 ist CD und XLR. Anschließen eines Tuner Siehe Figure (Abb.) 9Digitale Audioverbindung: Verbinden Sie den Digitalausgang eines Digitaltuners mit einem beliebigen der optischen bzw. digitalen DIGITAL IN-Eingänge 1 – 3 am RAP-1580.62 RAP-1580 Surround-Verstärker-Prozessor Über die RR-CX100 kann auch ein angeschlossener Rotel-CD-Player gesteuert werden. Zu den Funktionen des CD-Players gehören Play, Stop, Pause, Titel vorwärts/rückwärts, Schnelldurchlauf vorwärts/rückwärts. Drücken Sie zur Aktivierung dieser Funktionen die CD-Taste auf der Fernbedienung. Ist der CD-Player an den Quelleneingang XLR angeschlossen, so können diese Funktionen durch Drücken der XLR-Taste aktiviert werden. Möchten Sie die Funktionen für den CD-Player nach Drücken der XLR-Taste aktivieren, so halten Sie die Tasten XLR und 1 für 5 Sekunden gedrückt, bis die Hintergrund-LEDs blinken 2 Mal. Lassen Sie die Tasten anschließend los. Um deaktivieren Sie die CD-Steuerfunktionen, halten Sie die Tasten XLR und 0 für 5 Sekunden gedrückt, bis die Hintergrund-LEDs blinken. Die Laufwerkstasten zur Fernsteuerung des CD-Players funktionieren nur, wenn vorher die CD- bzw. XLR-Taste gedrückt wurde. Wird über die Fernbedienung ein anderer Eingang ausgewählt, können diese Tasten nicht mehr für die Fernsteuerung des CD-Players genutzt werden. Überblick über die Tasten und Bedienelemente In diesem Abschnitt wird ein grundlegender Überblick über die Tasten und Bedienelemente an der Gerätefront und auf der Fernbedienung gegeben. Nähere Informationen zum Betrieb des Gerätes erhalten Sie in den folgenden Abschnitten. STANDBY-Taste 1 und Power ON/OFF-Tasten A Mit der STANDBY-Taste an der Gerätefront und den ON/OFF-Tasten auf der Fernbedienung können Sie das Gerät aktivieren oder in den Standby-Betrieb schalten. Damit dies möglich ist, muss zunächst der Hauptschalter an der Geräterückseite in die EIN-Position gesetzt werden. Lautstärkeregler und VOLUME-Tasten 4D Die beiden Tasten auf der Fernbedienung und der große Drehschalter an der Gerätefront sind die Hauptlautstärkeregler, über die der Pegel für alle Kanäle gleichzeitig eingestellt wird von stumm, 1 bis 96. DISPLAY(DISP)-Taste =B Drücken Sie diese Taste umschalten zwischen TFT und TV-Anzeigemodus. MENU/SETUP-Taste 7H Navigationstasten/ENTER-Taste 5I Mit Drücken der MENU/SETUP-Taste erscheinen das OSD-Menüsystem im Frontdisplay und der OSD-aktivierte HDMI-Ausgang. Drücken Sie die MENU/SETUP-Taste erneut, um dieses Menü zu deaktivieren. Nutzen Sie die Navigationstasten (das sind die Pfeiltasten nach oben/unten/links/rechts) und die ENTER-Taste auf der Fernbedienung oder an der Gerätefront, um zu den verschiedenen Menüs zu gelangen. MUTE-Taste qF Mit Drücken der MUTE-Taste schalten Sie den Ton stumm. Eine Anzeige erscheint an der Gerätefront und im OSD. Drücken Sie diese Taste erneut, um den vorherigen Lautstärkepegel wieder herzustellen. INPUT-Taste/Eingangswahltasten 6M Die Eingangswahltasten an der Gerätefront können genutzt werden, um im Eingangs-Setup die Quelle anzuzeigen. Sie können die Quelle ändern, indem Sie die gewünschte Quelle mit den Navigationstasten auswählen und die ENTER-Taste an der Gerätefront drücken. Über die Eingangswahltasten der Fernbedienung können Sie die Quelle direkt ändern, indem Sie die gewünschte Quellentaste drücken. SUR+-Taste -B Mithilfe der SUR+-Tasten auf der Fernbedienung bzw. an der Gerätefront wird für die aktuell ausgewählte Quelle die Surroundinformation angezeigt. Der standardmäßig eingestellte DSP-Modus kann im Setup-Menü für jede Quelle konguriert werden. Drücken Sie wiederholt die SUR+-Taste, um zu den einzelnen DSP-Modi zu schalten.Die für die DSP-Verarbeitung zur Verfügung stehenden Optionen unterscheiden sich abhängig vom Typ der Eingangsquelle. In den analogen bzw. digitalen Eingangsmodi stehen nicht alle DSP-Optionen zur Verfügung.Über weitere Fernbedienungstasten können Sie direkt auf bestimmte DSP-Modi zugreifen.2CH: Sie können den Audiomodus auf STEREO, DOWN MIX bzw. BYPASS stellen.BYPASS: Umgeht die gesamte DSP-Verarbeitung.PLCM: Wählt den Dolby ATMOS Surround-Modus. Laufwerkstasten L Über diese Tasten können die Grundfunktionen für die iPod/USB-Wiedergabe gesteuert werden. Zu den unterstützten Funktionen gehören: Play, Stop, Pause, nächster Titel, vorheriger Titel. DIM-Taste J Mithilfe dieser Taste können Sie die Helligkeit des Frontdisplays verändern. Die mithilfe der Taste J vorgenommenen Einstellungen sind nur vorübergehend und werden nach dem Ausschalten des Gerätes nicht gespeichert. SUB-, CTR- und REAR-Taste B Über diese Tasten haben Sie die Möglichkeit, die Lautsprecher einzustellen und den Pegel für jeden Lautsprecher im System anzupassen. Nutzen Sie zur Änderung der Werte die Pfeiltasten nach oben/unten auf der Fernbedienung. Hierbei handelt es sich nur um vorübergehende Änderungen. Möchten Sie die Werte dauerhaft verändern, so nutzen Sie im OSD bitte das Menü LAUTSP.-PEGEL. MEM-Taste E Diese Taste wird für den Betrieb des RAP-1580 nicht genutzt. LIGHT-Taste N Drücken Sie diese Taste, um die Hintergrundbeleuchtung der Fernbedienung einzuschalten. Dies erleichtert den Einsatz der Fernbedienung in schwach beleuchteten Räumen. Hilfslicht O Halten Sie die LIGHT-Taste gedrückt 3 Sekunden, um das Hilfslicht einzuschalten. Dieses Licht hilft in schwach beleuchteten Räumen wie in einem Heimkino, Gegenstände zu nden. Das Licht bleibt solange geöffnet, wie die Taste gehalten wird. Automatische Decodierung der Surroundmodi Die Decodierung von Digitalquellen, die an die Digitaleingänge angeschlossen sind, erfolgt im Allgemeinen durch die Erfassung einer in der Digitalaufnahme gespeicherten Kennung, die dem Prozessor mitteilt, welches Format zur Decodierung erforderlich ist. Erkennt das Gerät beispielsweise Dolby Digital 5.1 oder DTS 5.1, aktiviert der Surround-Prozessor die geeignete Decodierung.63 Deutsch Erkennt das Gerät auch ein Digitalsignal mit Dolby-Surround-Encodierung (wie z. B. den voreingestellten Soundtrack auf vielen DVDs) und aktiviert die Dolby -Decodierung. Darüber hinaus können Sie über das EINGANGS-SETUP einen Surroundmodus für jeden Eingang voreinstellen (siehe unter SETUP). Zusammen mit der automatischen Erfassung von Dolby Digital und DTS automatisiert diese Voreinstellung der Surroundmodi den Betrieb des Gerätes vollständig. Für Stereoeingänge wie CD und Tuner können Sie für die 2-Kanal-Wiedergabe standardmäßig den BYPASS/STEREO-Modus wählen oder den DSP-modus, wenn Sie sich lieber Musikquellen im Surround-Sound anhören möchten. HINWEIS: Ein am Gerät anliegendes Digitalsignal wird erfasst und ordnungsgemäß decodiert. Bei einer Blu-ray-Disc mit mehreren Soundtracks muss man den Player jedoch für das gewünschte Signal und den Encodierungstyp konfigurieren. So kann es beispielsweise sein, dass Sie das Menüsystem des DVD-Spielers nutzen müssen, die gewünschte Dolby-Surround oder DTS Soundtracks einzustellen. Manuelle Auswahl der Surroundmodi Für all diejenigen, die eine aktivere Rolle bei der Einstellung der Surroundmodi spielen möchten, stehen auf der Fernbedienung und an der Gerätefront Tasten zur manuellen Auswahl der Surroundmodi zur Verfügung, die nicht automatisch erfasst werden. In einigen Fällen werden sie auch genutzt, um eine automatische Einstellung zu umgehen.Manuelle Einstellmöglichkeiten über die Gerätefront und/oder die Fernbedienung sollten genutzt werden, wenn Sie Folgendes spielen möchten:• Standard 2-Kanal-Stereo (links / rechts-Lautsprecher, und je nachdem, Lautsprechereinstellungen auch Subwoofer), ohne Surround-Verarbeitung.• 2-Kanal-Wiedergabe von Dolby-Digital 5.1- oder DTS-Aufnahmen (Downmix).• Dolby 3-Kanal-Stereo (links/rechts/Center) von 2-Kanal-Aufnahmen.• 5-Kanal-Stereo-, 7-Kanal-Stereo, 9-Kanal-Stereo bzw. 11-Kanal-Stereo von 2-Kanal-Aufnahmen.• Andere Betriebsarten können in Abhängigkeit von der Systemkonguration und der aktiven Quellenmaterial zur Verfügung• PCM-2-Kanal-Digitalsignale (nicht 96 kHz) können umgangen und über Dolby 3-Stereo, 5CH Stereo, 7CH Stereo, 9CH Stereo, 11CH Stereos Stereo, Dolby Atmos und DTS Neural:x wiedergegeben werden.Möchten Sie den Surroundmodus ändern, drücken Sie auf die SUR+-Taste auf der Fernbedienung und an der Gerätefront, um die verschiedenen Optionen aufzurufen. Durch Drücken der 2CH-Taste auf der Fernbedienung erfolgt ein Downmix eines beliebigen Mehrkanal-Signals in den 2-Kanal-Stereomodus. HINWEIS: Durch das Eingangssignal der Quelle wird festgelegt, unter welchen der zur Verfügung stehenden Surround-Optionen ausgewählt werden kann. Digital-Auido Sie können diese Aufnahmen in den Modi 2-CH Stereo, Dolby 3-Stereo, 5-CH Stereo, 7-CH Stereo, 9-CH Stereo, 11-CH Stereo, Stereo, Dolby Atmos und DTS Neural:x wiedergeben. Alle Bass-Management-Einstellungen (Lautsprechergröße, Subwoofer, Einsatzfrequenz) sind bei digitalen Stereoeingängen aktiv.Möchten Sie den Surroundmodus ändern, drücken Sie auf die SUR+-Taste auf der Fernbedienung und an der Gerätefront, um die verschiedenen Surround-Optionen aufzurufen. Durch Drücken der 2CH-Taste auf der Fernbedienung erfolgt ein Downmix eines beliebigen Mehrkanal-Signals in den 2-Kanal-Stereomodus. HINWEIS: Durch das Eingangssignal der Quelle wird festgelegt, unter welchen der zur Verfügung stehenden Surround-Optionen ausgewählt werden kann. Analog Stereo Zu dieser Gruppe von Aufnahmen zählt jedes herkömmliche Stereosignal von den analogen Eingängen des Prozessors (einschließlich der analogen Audiosignale von CD-Spielern, FM-Tunern usw.).Bei analogen Stereosignalen ist zu entscheiden, wie das Signal durch das Gerät geschleift wird. Eine Option ist der analoge Bypass-Modus. In diesem Modus wird das Stereosignal direkt zum Lautstärkeregler und zu den Ausgängen gesendet. Dabei handelt es sich um reines 2-Kanal-Stereo, die digitalen Schaltkreise werden umgangen. Von den Bass-Management-Features (Einstellung des Lautsprecherpegels, EQ-Einstellungen oder Einstellung der Verzögerungszeiten) ist keins aktiv. Es gibt keinen Subwooferausgang. Das Vollbereichssignal wird direkt zum linken und rechten Frontlautsprecher gesendet.Alternativ kann ein DSP-Modus aktiviert werden, werden die analogen Eingangssignale von den Digitalprozessoren des RAP-1580 in Digitalsignale umgewandelt. Hierbei sind alle Features aktiv (einschließlich Bass-Management-Features wie Einsatzfrequenz, Subwoofer-Pegel, EQ-Einstellungen usw.). In diesem Modus können Sie mehrere Surroundmodi auswählen, einschließlich 2CH-Stereo, Dolby 3-Stereo, 5-CH Stereo und 7-CH Stereo.Möchten Sie den Surroundmodus ändern, drücken Sie auf die SUR+-Taste auf der Fernbedienung und an der Gerätefront, um die verschiedenen Surround-Optionen aufzurufen. Durch das Eingangssignal der Quelle wird festgelegt, unter welchen der zur Verfügung stehenden Surround-Optionen ausgewählt werden kann. Grundfunktionen Dieser Abschnitt enthält detaillierte Informationen zu den Grundfunktionen des RAP-1580 und der Fernbedienung. EINGANGSWAHL Sie können jeden beliebigen der Quelleneingänge zum Hören/Sehen auswählen: VIDEO 1 – 8, CD, PHONO, XLR, MULTI INPUT, USB, PC-USB, BLUETOOTH oder TUNER.Die Quelleneingänge können über das Menü EINGANGS-SETUP individuell eingestellt werden. So wird festgelegt, welcher HDMI-Eingang als Videoquelle genutzt wird. Die Eingänge VIDEO 1 – 8 können auch so konguriert werden,64 RAP-1580 Surround-Verstärker-Prozessor dass sie jede beliebige analoge und digitale Audioquelle akzeptieren. Die Werksvoreinstellung für die Audioquelle ist HDMI Audio.Haben Sie den Quelleneingang konguriert, können Sie die Eingangswahltasten nutzen, um die gewünschten Eingänge auszuwählen.1. Drücken Sie die INPUT-Taste an der Gerätefront 6 und nutzen Sie die Navigationstasten, um auf den gewünschten Quelleneingang zu schalten, z. B. CD. Tuner, Video 1 usw. Anschließend drücken Sie ENTER.2. Drücken Sie die Eingangswahltaste auf der Fernbedienung M, um die gewünschte Quelle auszuwählen. USB-/iPod-Betrieb Anschluss von iPod/iPhone 0 1. Mithilfe eines geeigneten USB-Kabels kann ein iPod/iPhone an die frontseitige USB-Buchse des RAP-1580 angeschlossen werden.2. Der iPod/Das iPhone streamt das digitale Musiksignal zum Gerät. Die Musikauswahl und die Wiedergabe erfolgen über den iPod/das iPhone.3. Der iPod/Das iPhone bleibt aktiv, wenn es mit dem Gerät verbunden ist. Laufwerkstasten L Laufwerksfunktionen wie Play, Stop, Pause, nächster Titel, vorheriger Titel können während der Wiedergabe über die Fernbedienung gesteuert werden. Bluetooth Bluetooth-Verbindung Dank des Bluetooth-Features können Sie Musik wireless von Ihrem Bluetooth-fähigen Gerät, z. B. Ihrem Handy, streamen. Wählen Sie zum Anschluss den BLUETOOTH(Bt)-Eingang am RAP-1580. Aktivieren Sie beispielsweise über Ihr Handy Bluetooth und lassen Sie nach anderen Bluetooth-fähigen Geräten suchen. Wählen Sie „Rotel RAP-1580“ und stellen Sie die Verbindung her. Anschließend können Sie Musik zum RAP-1580 streamen.HINWEIS: Der RAP-1580 ist APTX-kompatibel. Deshalb können Sie Musik verlustfrei in CD-Qualität streamen.HINWEIS: Bei einigen Bluetooth-fähigen Geräten müssen Sie die Verbindung zum RAP-1580 nach dem Ausschalten des Gerätes erneut herstellen. Sollte dies erforderlich sein, gehen Sie bitte wie oben beschrieben vor. Rückseitiger PC-USB-Anschluss PC-USB-Anschluss an der Geräterückseite An diese Buchse kann ein USB-Stecker Typ B angeschlossen werden. Dieser Eingang akzeptiert von Ihrem Computer übertragene PCM-Audiosignale bis zu 24 Bit/192 kHz. SETUP Um einen optimalen Systembetrieb zu gewährleisten, verfügt der RAP-1580 über zwei Informationsdisplays. Beim ersten handelt es sich um eine einfache Statusanzeige, die auf dem Fernsehbildschirm erscheint, sobald grundlegende Änderungen (z. B. in Lautstärke, Eingang usw.) vorgenommen werden. Diese Statusanzeigen erklären sich von selbst.HINWEIS: Auf dem Bildschirm sind Statusanzeigen nur an den HDMI Eingängen 4 bis 8 verfügbar.Eine umfangreichere ON-SCREEN-Menüführung wird mit Drücken der SETUP- Taste H auf der Fernbedienung bzw. der MENU-Taste 7 aufgerufen. Diese OSD-Menüs helfen Ihnen bei der Konguration und dem Setup des RAP-1580. Im Allgemeinen werden die beim Kongurationsprozess durchgeführten Einstellungen als Voreinstellungen gespeichert und müssen dann während des normalen Betriebes nicht mehr vorgenommen werden. Grundlegende Informationen zu den Menüs Navigationstasten Mithilfe der folgenden Fernbedienungstasten können Sie durch das OSD-Menüsystem navigieren:SETUP-Taste: Mit Drücken dieser Taste erscheint das HAUPTMENUE. Wird bereits ein Menü angezeigt, so drücken Sie diese Taste, um das OSD zu schließen und zum normalen Betrieb zurückzukehren.Pfeiltasten nach oben/unten: Mit diesen Tasten können Sie die verschiedenen Unterpunkte der einzelnen Menüs von oben nach unten bzw. von unten nach oben anwählen.Pfeiltasten nach links/rechts: Mit diesen Tasten können in bestimmten Menüs des ON-SCREEN-Menüsystems die Einstellungen geändert werden.ENTER-Taste: Drücken Sie ENTER, um eine Einstellung zu bestätigen.BACK: Drücken Sie die BACK-Taste, um zum vorherigen Bildschirm zurückzukehren. HAUPTMENUE INPUT SETUPSPEAKER CONFIGURATION SPEAKER DISTANCE SETUPSUBWOOFER SETUP SPEAKER LEVEL SETUP VIDEO SETUP PEQ CONFIGURATION

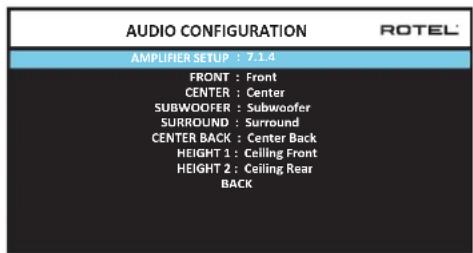

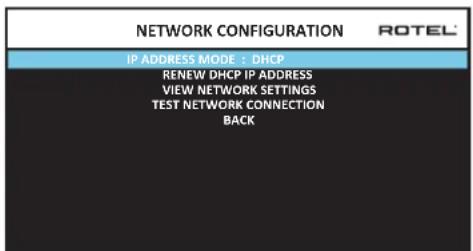

SYSTEM SETUP EXITAUDIO CONFIGURATION MAIN MENU65

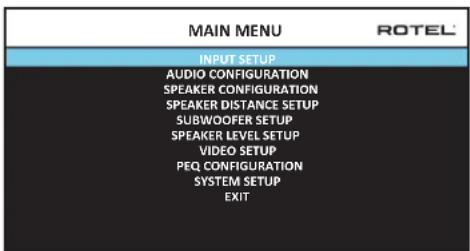

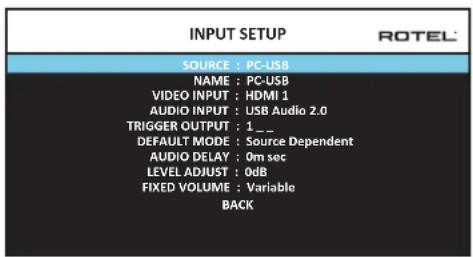

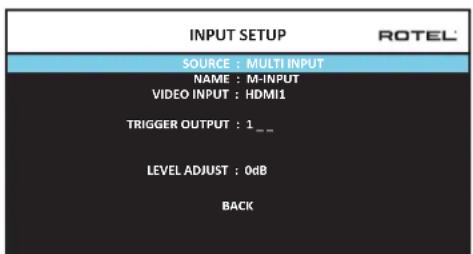

Deutsch Über das HAUPTMENUE können Sie auf die OSD-Bildschirme für verschiedene Kongurationsmöglichkeiten zugreifen. Sie rufen das HAUPTMENUE auf, indem Sie die SETUP-Taste H auf der Fernbedienung oder die MENU-Taste 7 an der Gerätefront drücken. Um in das gewünschte Menü zu gelangen, nutzen Sie die Pfeiltasten nach oben/unten auf der Fernbedienung oder an der Gerätefront und drücken die ENTER-Taste auf der Fernbedienung oder an der Gerätefront. Drücken Sie erneut die SETUP/MENU-Taste oder wählen Sie VERLASSEN im OSD, um das Setup zu beenden und zum normalen Betrieb zurückzukehren. Kongurieren der Eingänge Ein wesentlicher Schritt beim Setup des Gerätes ist die Konguration jedes Quelleneingangs über das EINGANGS-SETUP. Das Kongurieren der Eingänge ermöglicht es Ihnen, für eine Anzahl von Punkten Voreinstellungen vorzunehmen (z. B. für den Eingangsanschlusstyp, den gewünschten Surroundmodus, den Quellennamen, der bei Auswahl einer Quelle in den Displays erscheinen soll usw.). Die folgenden OSD-Menüs werden zur Konguration der Eingänge verwendet. EINGANGS-SETUP SOURCE : PC-USB NAME : PC-USBVIDEO INPUT : HDMI 1AUDIO INPUT : USB Audio 2.0 TRIGGER OUTPUT : 1 _ _ DEFAULT MODE : Source Dependent AUDIO DELAY : 0m sec LEVEL ADJUST : 0dB BACK FIXED VOLUME : Variable INPUT SETUPSie gelangen über das HAUPTMENUE zum EINGANGS-SETUP, in dem die Quelleneingänge konguriert werden. Verwenden Sie die Pfeiltasten nach oben/unten, um die gewünschte Zeile anzuwählen. Dieser Bildschirm bietet folgende Einstellmöglichkeiten:QUELLE: Hier können Sie die aktuelle Einstellung der Eingangsquelle für die Wiedergabe ändern (CD, TUNER, VIDEO 1 – 8, USB, PC-USB, XLR, PHONO, MULTI-EING & BLUETOOTH).NAME: Sie können für die Quelle selber einen Namen eingeben. So können Sie beispielsweise VIDEO 1 der Einfachheit halber „TV“ nennen. Die Einstellung für den NAMEN ist dieselbe wie für die QUELLE. Wählen Sie diesen Punkt an und drücken Sie ENTER auf der Fernbedienung oder an der Gerätefront, wodurch Sie in ein Untermenü kommen, über das Sie den Namen der Quelle ändern können.1. Drücken Sie die Pfeiltasten nach links/rechts auf der Fernbedienung oder an der Gerätefront, um das erste Zeichen zu verändern. Scrollen Sie durch die Liste der zur Verfügung stehenden Zeichen.2. Drücken Sie die ENTER-Taste auf der Fernbedienung oder an der Gerätefront, um das Zeichen zu bestätigen und auf die nächste Position zu springen.3. Wiederholen Sie die Schritte 1 und 2, bis alle acht Zeichen eingegeben worden sind. Mit Drücken der ENTER-Taste wird die neue Bezeichnung gespeichert. Oder nutzen Sie zur Bestätigung die Taste auf dem Bildschirm, wenn Sie weniger als acht Zeichen eingeben wollen. VIDEO-EING.: Wählen Sie hier die Videoquelle, die auf dem Fernsehbildschirm erscheinen soll. Weisen Sie den Eingang einer Quelle zu, die angeschlossen ist, indem Sie zwischen HDMI 1 – 7 und HDMI Front wählen. Für reine Audioquellen (z. B. einen CD-Player) wählen Sie normalerweise AUS, so dass keine Videoanzeige erfolgt. Für die Videoquelle kann auch LETZTE VEDIO QUELLE eingestellt werden. Dieses Feature ist dementsprechend dann sinnvoll, wenn Sie sich die letzte ausgewählte Videoquelle ansehen wollen.AUDIO-EINGANG: In diesem Menüpunkt wird ein Eingangsanschluss zugewiesen, der für die in der ersten Zeile angezeigte Quelle genutzt wird. Dies kann OPTICAL 1 – 3, COAXIAL 1 – 3, HDMI Audio, Tuner, Multi-Eingang, XLR, Phono, CD, Bluetooth, USB, PC-USB, AUX, ARC oder Off sein.HINWEIS: Optische, koaxiale, CD und XLR Eingänge können der CD- Eingangsquelle oder Video 1 – 8 zugewiesen werden. Audio Eingang mit dem XLR, PHONO, TUNER, MULTI Eingang, Bluetooth oder USB-Eingangsquelle nicht zur Verfügung.Wird die Eingangs quelle als PC-USB ausgewählt, kann der AUDIO-EINGANG in USB Audio 1.0 oder USB Audio 2.0 geändert werden. Für USB Audio 2.0 ist die Installation eines PC-Treibers erforderlich. Weitere Informationen entnehmen Sie bitte dem Abschnitt PC-USB in dieser Bedienungsanleitung. TRIGGER: Der RAP-1580 verfügt über drei 12V TRIG-Ausgänge. Diese sind mit 1 – 3 gekennzeichnet. Diese geben bei Bedarf ein 12V-Gleichspannungssignal zur Einschaltung anderer Komponenten ab. Wählen Sie beispielsweise den VIDEO1-Eingang aus, so aktiviert das 12V-Trigger-Signal Ihren DVD-Spieler automatisch. Für jede Quelle kann jede beliebige Kombination an Trigger-Ausgängen programmiert werden.1. Wählen Sie TRIGGER an und drücken Sie auf die ENTER-Taste auf der Fernbedienung oder an der Gerätefront.2. Drücken Sie auf die Pfeiltasten nach oben/unten auf der Fernbedienung oder an der Gerätefront, um in das erste freie Feld 1 einzusetzen. Dadurch aktivieren Sie TRIGGER 1 für diese Quelle. Nutzen Sie die Pfeiltasten nach links oder rechts, um zur nächsten Position zu gelangen.3. Wiederholen Sie dies, bis alle drei Positionen wie gewünscht eingestellt sind. Drücken Sie erneut auf ENTER, um die Auswahl zu bestätigen.HINWEIS: Die 12V-Trigger-Ausgang 1 ist standardmäßig auf alle Eingangsquellen eingeschaltet werden. Sie können es deaktivieren Sie die Schritte wie oben.DFLT. MODUS: In diesem Menüpunkt können Sie eine Voreinstellung für den Surround-Sound-Modus jedes Quelleneingangs wählen. Diese Voreinstellung wird normalerweise genutzt, es sei denn, das Quellmaterial triggert automatisch die Decodierung eines besonderen Signaltyps oder die Voreinstellung wird vorübergehend durch die Nutzung der Surround-Mode-Tasten an der Gerätefront oder auf der Fernbedienung außer Kraft gesetzt.Optionen für die Voreinstellung der Surroundmodi sind: Dolby 3 Stereo, 5ch Stereo, 7ch Stereo, 9ch Stereo, 11ch Stereo, Dolby ATMOS Surround, DTS Neural:X, Analog Bypass (nur für den analogen Eingang) und abhängig von der Quelle.HINWEIS: Die meisten Digital-Disc-Typen werden bzw. das folgende Quellmaterial wird automatisch erfasst und die richtige Decodierung aktiviert, ohne dies manuell vornehmen zu müssen oder die gewünschte Einstellung zu wählen.66 RAP-1580 Surround-Verstärker-Prozessor Da Dolby- und DTS-Quellen erfasst und automatisch decodiert werden, wird dem Gerät über die Voreinstellung mitgeteilt, wie ein 2-Kanal-Stereosignal zu verarbeiten ist. Beispielsweise haben Sie als Eingang CD gewählt und als Voreinstellung 2-Kanal-Stereo, für die mit dem DVD-Spieler und der Spielekonsole verbundenen Eingänge wählen Sie die Voreinstellung Dolby zur Verarbeitung-Surround-Material und für den Eingang TUNER entscheiden Sie sich für den 5-Kanal-Stereo-Modus. In einigen Fällen kann die Voreinstellung manuell durch Drücken der SUR+- Taste auf der Fernbedienung und an der Gerätefront oder durch Drücken der Tasten 2CH, PLCM, BYPASS umgangen werden. Unter „Manuelle Auswahl der Surroundmodi“ erhalten Sie weitere Informationen darüber, welche Einstellungen umgangen werden können. AUDIOVERZÖGERUNG: In diesem Unterpunkt wird das Audiosignal für einen Eingang um einen bestimmten Zeitabschnitt verzögert, um dieses Signal an das Videosignal anzupassen. Dieses Feature kann hilfreich sein, wenn das Videosignal zeitverzögert gegenüber dem Audiosignal gesendet wird, so wie es manchmal bei hochkonvertierten digitalen TV-Signalen der Fall ist. Die Einstellungen können in 10-mS-Schritten von 0 Millisekunden bis 500 Millisekunden vorgenommen werden. Diese Einstellung wird individuell für jeden Eingang gespeichert und jedes Mal, wenn dieser Eingang ausgewählt wird, als Voreinstellung für die Audioverzögerung aufgerufen. PEGEL-EINST.: Nutzen Sie dieses Feature, um den Lautstärkepegel niedriger als den für die anderen Eingänge einzustellen. Dies ist sinnvoll für Quellen, deren Lautstärke gleichbleibend höher ist als die der anderen Quellen im System. Gültige Einstellungen sind: 0 - -6 dB, in 0.5-dB-Schritten FIXED GAIN: Hier wird für einen bestimmten Eingang ein fester Lautstärkepegel eingestellt. Um dieses Feature zu aktivieren, wählen Sie den gewünschten festen Lautstärkepegel für USB, PC-USB, oder Bluetooth. Nach dem Aktivieren und nach Auswahl des Eingangs mit einem festen Lautstärkepegel wird der Lautstärkepegel sofort auf den festgelegten Pegel gesetzt. Gültige Einstellungen sind: VARIABLE, 1-96. Drücken Sie die SETUP-Taste auf der Fernbedienung oder die MENU-Taste an der Gerätefront, um das Menü zu verlassen und in den normalen Betrieb zurückzukehren. MULTI-EINGANG SOURCE : MULTI INPUT NAME : M-INPUTVIDEO INPUT : HDMI1 TRIGGER OUTPUT : 1 _ _ LEVEL ADJUST : 0dB BACK INPUT SETUP Wird im EINGANGS-SETUP unter QUELLE der Punkt MULTI-EING gewählt, ändern sich die zur Auswahl stehenden Einstellmöglichkeiten. Damit wird der Tatsache Rechnung getragen, dass es sich dabei um direkte analoge Eingänge handelt und die Digitalverarbeitung des Gerätes umgangen wird. Die Unterpunkte AUDIO-EINGANG, DFLT. MODUS und AUDIOVERZÖGERUNG sind hier nicht aufgeführt, da diese im Zusammenhang mit der Digitalverarbeitung stehen. Kongurieren der Audio AUDIO-SETUP FRONT : Front CENTER : Center SURROUND : Surround SUBWOOFER : SubwooferCENTER BACK : Center BackHEIGHT 1 : Ceiling FrontHEIGHT 2 : Ceiling Rear BACKAMPLIFIER SETUP : 7.1.4AUDIO CONFIGURATION Die Audio-Kongurationsmenü kon guren der Verstärker und Vorverstärker Cinch-Ausgänge. Der Bildschirm bietet Optionen von 5.1 bis 7.1.4 und eine Option für 5.1 mit Bi-Amplication. Nach Auswahl der gewünschten Konguration der Lautsprecher-Ausgänge und Vorverstärker-Cinch-Ausgang Audiosignale Anschlüsse für bis zu 12 Kanäle angezeigt. HINWEIS: Einige Ausgänge sind nur über den Vorverstärker Cinch- Ausgänge zur Verfügung und erfordern einen externen Verstärker. Kongurieren der Lautsprecher für die Audiowiedergabe Dieser Teil der Bedienungsanleitung beschäftigt sich mit Themen der Audiowiedergabe wie der Anzahl der Lautsprecher, Bass-Management- Funktionen (einschließlich Subwoofer-Einsatzfrequenz, Einstellung gleicher Pegel für alle Kanäle, Verzögerungszeiten und parametrischem EQ). Wissenswertes zur Lautsprecherkonguration HiFi-Cinema-Systeme unterscheiden sich in der Anzahl und der Tiefbassfähigkeit der Lautsprecher. Der Prozessor bietet Surroundmodi, die auf verschiedene Systemkongurationen zugeschnitten sind, und Bass-Management-Funktionen, die die Bassinformation zu dem(den) Lautsprecher(n) senden, der(die) sie am besten verarbeiten kann(können) – Subwoofer und/oder große Lautsprecher. Um einen optimalen Raumklang zu erzielen, müssen Sie dem Gerät mitteilen, wie viele Lautsprecher zu Ihrem System gehören und wie die Bassinformationen zwischen ihnen aufgeteilt werden sollen. Im Folgenden gehen wir auf die verschiedenen Lautsprecherkongurationen ein. Die Bezeichnungen GROSSE und KLEINE Lautsprecher beziehen sich dabei auf die Bassfähigkeit und weniger auf die Größe der Lautsprecher. Genauer gesagt bedeutet dies, dass die Einstellung GROSS für Lautsprecher gewählt wird, die die tiefen Basssignale wiedergeben sollen. Wählen Sie die Einstellung KLEIN, wenn es für die angeschlossenen Lautsprecher besser ist, wenn ihre Bassinformation zu basstauglichen Lautsprechern geleitet wird. Das Bass-Managment-System lenkt die Bassinformation von den KLEINEN zu den GROSSEN Lautsprechern und/oder dem SUBWOOFER. In der Regel ist GROSS mit „full-range“ und KLEIN mit „hochpassgeltert“ gleichzusetzen. Die folgenden vier Beispiele veranschaulichen die hinter dem Bass- Management stehenden Prinzipien:

• Ein System mit fünf GROSSEN Lautsprechern und einem Subwoofer: Bei diesem System ist keine Umlenkung der Bassinformationen erforderlich. Alle fünf Lautsprecher geben die in ihrem jeweiligen Kanal67 Deutsch aufgenommenen Bassinformationen wieder. Der Subwoofer spielt die Tieftonsignale des normal-Kanals. Die Ansprüche an die anderen Lautsprecher und deren Verstärker sind dagegen größer

• Ein System mit GROSSEN Front-, Center- und Surroundlautsprechern, aber keinem Subwoofer: Die normale Bassinformation der Front-, Center- und Surroundkanäle wird über die entsprechenden Lautsprecher wiedergegeben.

• Ein nur aus KLEINEN Lautsprechern bestehendes System mit einem Subwoofer: Die normalen Bassinformationen aller Kanäle werden auf den Subwoofer umgeleitet. Der Subwoofer gibt ALLE Bassinformationen des Systems wieder. Diese Konguration bietet mehrere Vorteile: Die Basswiedergabe erfolgt über den Lautsprecher, der extra dafür ausgelegt ist. Die anderen Lautsprecher spielen lauter bei geringeren Verzerrungen und auch die Anforderungen an die Verstärker sind geringer. Diese Konfiguration sollte mit Regal- oder kleineren Lautsprechern genutzt werden. Sie sollte manchmal aber auch bei Einsatz von Standlautsprechern im Frontbereich in Betracht gezogen werden. Diese Konguration bietet dann Vorteile, wenn die Endstufen nicht sonderlich leistungsstark sind.

• Ein System mit GROSSEN Frontlautsprechern, KLEINEM Center, KLEINEN Surroundlautsprechern und einem Subwoofer: Die normalen Bassinformationen der KLEINEN Center- und Surroundlautsprecher werden zu den GROSSEN Frontlautsprechern und zum Subwoofer gesendet. Die GROSSEN Frontlautsprecher geben ihre normalen Bassinformationen sowie die ihnen zugewiesenen Bassinformationen der KLEINEN Lautsprecher wieder. Der Subwoofer spielt die Signale und umgeleiteten Basssignale von den KLEINEN Center- und Surroundkanälen. Diese Konguration bietet sich an, wenn starke Frontlautsprecher mit einer leistungsstarken Endstufe betrieben werden. Ein erheblicher Nachteil eines Systems mit GROSSEN und KLEINEN Lautsprechern besteht darin, dass die Basswiedergabe von Kanal zu Kanal unterschiedlich ist. Dieses Problem tritt bei Systemen mit KLEINEN Lautsprechern nicht auf. HINWEIS: Alternativ bietet sich bei Einsatz einer Satelliten/ Subwoofer-Kombination als Frontlautsprecher die folgende Lösung an: Verbinden Sie die Hochpegeleingänge des aktiven Subwoofers den Herstellerhinweisen entsprechend direkt mit den Lautsprecherausgängen für die Frontkanäle am Gerät und schließen Sie die Satellitenlautsprecher an die Frequenzweiche des Subwoofers an. Hierbei werden die Lautsprecher als GROSS klassifiziert und für den Subwoofer in allen Surroundmodi NEIN eingestellt. Es geht während der Wiedergabe keine Information verloren, da die Bassanteile vom System auf die GROSSEN Frontlautsprecher umgeleitet werden. Diese Konfiguration sorgt für einen ordnungsgemäßen Betrieb der Satellitenlautsprecher, da die Frequenzweichen des Lautsprecherherstellers genutzt werden. Hinsichtlich der Systemkalibrierung hat sie jedoch Nachteile, so dass sie generell nicht die bevorzugte Konfiguration ist. LAUTSP.-KONFIGURATION FRONT : Large CENTER : Large SURROUND : Large SUBWOOFER : Yes CEILING REAR : Large ADVANCED SETUP BACK CENTER BACK : 2 Large CEILING FRONT : Large SPEAKER CONFIGURATION Sie können das Gerät über das Menü LAUTSP.-KONFIGURATION so kongurieren, dass die Möglichkeiten der zu Ihrem System gehörenden Lautsprecher optimal genutzt werden. Sie erreichen dieses Menü über das HAUPTMENUE. Für die einzelnen Lautsprecher sind die folgenden Optionen verfügbar: VORNE (KLEIN/GROSS): Mit dieser Menüeinstellung teilen Sie dem System mit, welche Frontlautsprecher links und rechts angeschlossen sind. Wählen Sie die Einstellung GROSS, wenn Sie bassstarke „Full-Range“-Modelle angeschlossen haben. Benutzen Sie nur gering belastbare Lautsprecher, verwenden Sie die Einstellung KLEIN. CENTER (KLEIN/GROSS/NEIN): Wählen Sie die Einstellung GROSS (nicht verfügbar, wenn Sie für die Frontlautsprecher die Einstellung KLEIN gewählt haben), wenn der angeschlossene Centerlautsprecher tiefbasstauglich ist. Wählen Sie KLEIN, wenn Ihr Centerlautsprecher nur begrenzte Möglichkeiten im Tiefbassbereich bietet oder wenn Sie möchten, dass die Tiefbasssignale zum Subwoofer geleitet werden. Wählen Sie NEIN, wenn kein Centerlautsprecher an Ihr System angeschlossen ist. SURROUND (KLEIN/GROSS/NEIN): Sind Ihre Surroundlautsprecher in der Lage, eine ausreichende Tiefbasswiedergabe zu gewährleisten, wählen Sie die Einstellung GROSS (kann nicht eingestellt werden, wenn die Frontlautsprecher auf KLEIN gesetzt wurden). Haben die hinteren Lautsprecher eine begrenzte Basswiedergabe oder möchten Sie die Tiefbasssignale zum Subwoofer weiterleiten, verwenden Sie die Einstellung KLEIN. Sind keine hinteren Surroundlautsprecher angeschlossen, wählen Sie die Einstellung NEIN (die Surroundinformationen werden dann zu den Frontlautsprechern geleitet). SUBWOOFER (JA/MAX/NEIN): Verwenden Sie die Einstellung JA, wenn Ihr System über einen Subwoofer verfügt. Ist kein Subwoofer an Ihr System angeschlossen, wählen Sie die Einstellung NEIN. Stellen Sie MAX ein, so erfolgt eine maximale Tieftonwiedergabe, bei der die normalen Basssignale sowohl vom Subwoofer als auch von allen Lautsprechern im System mit der Einstellung GROSS wiedergegeben werden. CENTER HINTEN (GROSS1/GROSS2/KLEIN1/KLEIN2/NEIN): Einige Systeme haben einen zusätzlichen oder zwei zusätzliche Surroundlautsprecher (Center hinten). Wählen Sie die Einstellung GROSS (nicht verfügbar bei KLEINEN Frontlautsprechern), damit der(die) Centerlautsprecher hinten Tieftonsignale wiedergeben. Stellen Sie GROSS1 ein, wenn ein Centerlautsprecher hinten angeschlossen ist (6.1) und GROSS2, wenn zwei Centerlautsprecher hinten angeschlossen sind (7.1). Verfügen Ihre Centerlautsprecher hinten nur über begrenzte Möglichkeiten bei der Tieftonwiedergabe oder möchten Sie lieber, dass die Tieftonsignale zu einem Subwoofer geleitet werden, verwenden Sie die Einstellung KLEIN (KLEIN1 bei einem Lautsprecher, KLEIN2 bei zwei Lautsprechern). Besitzt Ihr System keine Centerlautsprecher hinten, wählen Sie die Einstellung NEIN. CEILING FRONT (KLEIN/GROSS/NEIN): Sind Ihre Surroundlautsprecher in der Lage, eine ausreichende Tiefbasswiedergabe zu gewährleisten, wählen Sie die Einstellung GROSS (kann nicht eingestellt werden, wenn die Frontlautsprecher auf KLEIN gesetzt wurden). Haben die hinteren Lautsprecher eine begrenzte Basswiedergabe oder möchten Sie die Tiefbasssignale zum Subwoofer weiterleiten, verwenden Sie die Einstellung KLEIN. CEILING REAR (KLEIN/GROSS/NEIN): Sind Ihre Surroundlautsprecher in der Lage, eine ausreichende Tiefbasswiedergabe zu gewährleisten, wählen Sie die Einstellung GROSS (kann nicht eingestellt werden, wenn die Front-, Decke Front-, Surround-lautsprecher auf KLEIN gesetzt wurden). Haben68 RAP-1580 Surround-Verstärker-Prozessor die hinteren Lautsprecher eine begrenzte Basswiedergabe oder möchten Sie die Tiefbasssignale zum Subwoofer weiterleiten, verwenden Sie die Einstellung KLEIN. DETAIL. EINST.: Die Konguration der Lautsprecher wird normalerweise global für alle Surroundmodi vorgenommen und muss daher nur einmal durchgeführt werden. Bei besonderen Bedingungen bietet das Gerät jedoch die Möglichkeit, die Lautsprecherkonguration unabhängig für jeden der Surroundmodi durchzuführen. Gehen Sie auf die Zeile DETAIL. EINST. im Menü und drücken Sie ENTER, um in das Menü DETAIL. EINST. LAUTSPRECHER zu gelangen, das im Folgenden näher beschrieben wird. Möchten Sie eine Einstellung ändern, so wählen Sie die entsprechende Zeile über die Pfeiltasten nach oben/unten an und wählen die gewünschte Einstellung über die Pfeiltasten nach links/rechts aus. Wählen Sie im OSD ZURÜCK und drücken Sie die ENTER-Taste oder drücken Sie die BACK-Taste, um zum HAUPTMENUE zurückzukehren. Drücken Sie die SETUP/MENU- Taste oder wählen Sie VERLASSEN, um die Menüanzeige zu verlassen und in den normalen Betrieb zurückzukehren.

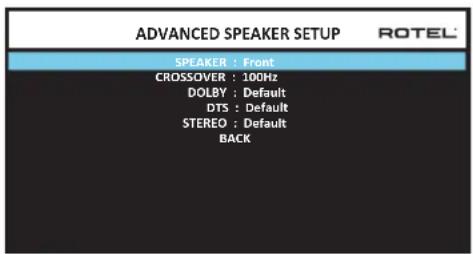

DETAIL. EINST. LAUTSPRECHER

SPEAKER : Front CROSSOVER : 100Hz DOLBY : Default DTS : Default STEREO : Default BACK ADVANCED SPEAKER SETUP In den meisten Fällen ist die oben beschriebene Lautsprecherkonguration eine globale Einstellung und kann für alle Surroundmodi genutzt werden. Das Gerät bietet jedoch die Möglichkeit, diese Einstellungen für drei verschiedene Modi anzupassen: Dolby, DTS und Stereo. Beispielsweise können Sie die Dolby- und DTS-Modi für ein 5.1-Kanal-Setup wählen, während der Stereomodus auf ein Setup mit zwei Lautsprechern wechselt (mit oder ohne Subwoofer). Darüber hinaus können Sie im Menü Detail. Einst. Lautsprecher eine spezielle Hochpass-Einsatzfrequenz für vorne, Center, Surround, Center hinten. HINWEIS: In den meisten Systemen bieten die Voreinstellungen die besten Ergebnisse, so dass die meisten Anwender die Einstellungen nicht ändern werden. Sie sollten das Bass-Management genau verstanden und bestimmte Gründe haben, bevor Sie diese Einstellungen ändern. Ansonsten lesen Sie den Abschnitt SUB-PEGEL. Die im Menü Detail. Einst. Lautsprecher zur Verfügung stehenden Einstellungen sind: LAUTSPRECHER (VORNE/CENTER/SURROUND/CENTER HINTEN/CEILING FRONT/CEILING REAR/SUBWOOFER): Wählen Sie die Lautsprecher aus, deren Einstellung geändert werden soll. EINSATZFREQU. (40 Hz/50 Hz/60 Hz/70 Hz/80 Hz/90 Hz/100 Hz/ 120Hz/150 Hz/200 Hz/AUS): In der Regel wird beim Gerät eine Haupt- Einsatzfrequenz zwischen allen KLEINEN Lautsprechern und dem Subwoofer genutzt. Schalten Sie nun in das Menü Detail. Einst. Lautsprecher, so wird in dieser Zeile die festgelegte Haupt-Einsatzfrequenz von 100 Hz angezeigt. Ändern Sie den Wert in dieser Zeile nur, wenn der angezeigte Lautsprecher eine andere Einsatzfrequenz bekommen soll. Diese Einstellung bezieht sich NUR auf die umgeleiteten Bassanteile. HINWEIS: Bei der Einstellung AUS (steht nur für den Subwoofer zur Verfügung) wird ein Full-Range-Signal zu Ihrem Subwoofer gesendet, so dass Sie das eingebaute Tiefpassfilter nutzen können. HINWEIS: Wird für einen Lautsprecher im Menü LAUTSP.- KONFIGURATION die Einstellung GROSS gewählt, hat dies keinen Einfluss auf den Frequenzgang des betreffenden Lautsprechers, da ein GROSSER Lautsprecher per Definition ein Full-Range-Signal spielt und keine Bassanteile zum Subwoofer geleitet werden. Darüber hinaus steht die Einstellmöglichkeit EINSATZFREQUENZ nicht für den MULTI- Eingang zur Verfügung. Dolby (DEFAULT/GROSS/KLEIN/NEIN): Wählen Sie für den in der ersten Zeile angezeigten Lautsprecher die Einstellung GROSS, KLEIN oder NEIN und umgehen Sie so die Einstellung im Menü LAUTSP.-KONFIGURATION. Soll die im Menü LAUTSP.-KONFIGURATION angegebene Größe genutzt werden, so wählen Sie DEFAULT. Die Einstellung NEIN steht für Frontlautsprecher nicht zur Verfügung. DTS (DEFAULT/GROSS/KLEIN/NEIN): Die gleichen Optionen wie unter Dolby beschrieben, mit der Ausnahme, dass diese Einstellung NUR bei DTS-Decodierung in Kraft tritt. STEREO (DEFAULT/GROSS/KLEIN/NEIN): Die gleichen Optionen wie unter Dolby beschrieben, mit der Ausnahme, dass diese Einstellung NUR bei STEREO in Kraft tritt. Für einen Subwoofer sind die Auswahlmöglichkeiten für DOLBY, DTS und STEREO JA/NEIN/DEFAULT. Der Subwoofer wird auf DEFAULT gesetzt, wenn die Einstellung für die Frontlautsprecher DEFAULT ist. Er wird auf JA gesetzt, wenn die Einstellung für die Frontlautsprecher KLEIN ist. HINWEIS: Ist für die Frontlautsprecher im Menü DETAIL. EINST. LAUTSPRECHER Default eingestellt, stehen die spezifischen Einstellungen GROSS/KLEIN/NEIN für die EINSATZFREQUENZ, DOLBY, DTS bzw. STEREO für die anderen Lautsprecher nicht zur Verfügung. SUBWOOFER-PEGEL DOLBY : 0dB DTS : 0dB STEREO : 0dB MULTI LPCM : 0dB MULTI INPUT : 0dB BACK SUBWOOFER SETUP Über die Einstellungen in diesen fünf Zeilen kann die im SURROUND-PEGEL- Menü (siehe unten) festgelegte Master-Einstellung des Subwoofer-Pegels außer Kraft gesetzt werden. Dolby: DTS: STEREO: MULTI LPCM: MULTI-EING:69 Deutsch Nutzen Sie die Pfeiltasten nach oben/unten, um zum aktuellen Surroundmodus zu gehen, und die Pfeiltasten nach links/rechts, um den Subwoofer-Pegel für den aktuellen Surroundmodus einzustellen. Als Einstellmöglichkeiten stehen Werte von -9dB bis +9 dB und MAX (+10 dB) zur Verfügung. Die Einstellung 0 bedeutet, dass der spezizierte Surroundmodus den Master- Subwoofer-Pegel nutzt. Mit jeder anderen Einstellung weichen Sie von der Master-Einstellung ab. Z. B. bedeutet eine Einstellung von -2 dB für einen speziellen Surroundmodus, dass der Subwoofer-Pegel um 2 dB niedriger ist als der Master-Subwoofer-Pegel, wenn dieser Surroundmodus ausgewählt wird. Nutzen Sie die Einstellungen des Subwoofer-Pegels, um die relative Basswiedergabe für die verschiedenen Surroundmodi festzulegen. Eine Änderung im Master-Subwoofer-Pegel erhöht oder reduziert die Pegel für alle Surroundmodi. Wir empfehlen, dass Sie für alle Surroundmodi während des Einpegelns mit dem voreingestellten Wert 0 dB beginnen. Nachdem Sie sich einige Zeit unterschiedliches Quellmaterial angehört haben, werden Sie vielleicht feststellen, dass bei bestimmten Surroundmodi zu viel oder zu wenig Bass vom Subwoofer erzeugt wird. Ist dies der Fall, so nutzen Sie diese Menüeinstellungen, um jeden Surroundmodus entsprechend anzupassen. Ist der Master-Subwoofer- Pegel optimal (d.h. nicht zu laut) eingestellt, so sind spezische Einstellungen für jeden Surroundmodus in der Regel nicht erforderlich. Wählen Sie im OSD ZURÜCK oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zurückzukehren. LAUTSP.-PEGEL FRONT LEFT : 0dB CENTER : 0dBFRONT RIGHT : 0dBSURROUND RIGHT : 0dB CENTER BACK RIGHT : 0dBCENTER BACK LEFT : 0dBSURROUND LEFT : 0dB SUBWOOFER : 0dB BACKCEILING FRONT RIGHT : 0dBCEILING REAR RIGHT : 0dB CEILING REAR LEFT : 0dB CEILING FRONT LEFT : 0dB SPEAKER LEVEL SETUP HINWEIS: Haben Sie Ihr System so konfiguriert, dass zwei Centerlautsprecher hinten zur Anlage gehören, erscheint im Menü eine zusätzliche Zeile, so dass diese beiden Lautsprecher unabhängig voneinander eingestellt werden können. In diesem Menü nutzen Sie Testtöne (rosa Rauschen), um für alle Lautsprecher (Front links, Center, Front rechts, Surround rechts, Center hinten rechts, Decke front rechts, Decke rear rechts, Decke rear links, Decke front links, Center hinten links, Surround links und Subwoofer) die gleichen Lautstärkepegel einzustellen und somit eine echte Surroundwiedergabe zu gewährleisten. Durch Einstellen der Pegel mit dem Testton kann digitales Surroundmaterial optimal wiedergegeben werden. Um in dieses Menü zu gelangen und die Testtonkalibrierung vornehmen zu können, muss sich das Gerät in einem der Surroundmodi (mit Ausnahme von BYPASS) bei jedem Eingang (mit Ausnahme des MULTI-Eingangs) benden. Rufen Sie das OSD-Menüsystem auf und wählen Sie LAUTSP.-PEGEL im HAUPTMENUE. Schaltet das Gerät in das LAUTSP.-PEGEL-Menü, hören Sie einen Testton aus dem ausgewählten Lautsprecher. Nutzen Sie zur Auswahl der einzelnen Lautsprecher die Pfeiltasten nach oben/unten. Der Testton wandert zum jeweils ausgewählten Lautsprecher. Setzen Sie sich in die normale Hörposition und schalten Sie den Testton auf die verschiedenen Lautsprecher. Nutzen Sie einen der Lautsprecher als festen Referenzpunkt und schalten Sie den Testton nun nacheinander auf die anderen Lautsprecher, um zu hören, ob einer der anderen deutlich lauter oder leiser spielt. Wenn ja, nutzen Sie die Pfeiltasten nach links/rechts, um den Laustärkepegel dieses Lautsprechers in 0,5-dB-Schritten anzupassen. Fahren Sie damit fort, bis alle Lautsprecher den gleichen Lautstärkepegel besitzen. Wählen Sie im OSD ZURÜCK oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zurückzukehren. Drücken Sie die SETUP/MENU-Taste auf der Fernbedienung oder wählen Sie VERLASSEN, um die Bildschirmanzeige zu verlassen und in den normalen Betriebsmodus zu schalten. Einpegeln mit einem SPL-Messgerät Zum genauen Einpegeln des Systems können Sie ein so genanntes SPL-Meter verwenden. Die Abkürzung SPL steht für Sound Pressure Level. Es handelt sich dabei also um ein Messgerät für den Schalldruck. SPL-Meter sind schnell und einfach zu bedienen und in jedem Elektronikfachgeschäft zu nden. Sowohl Dolby als auch DTS haben für das Kalibrieren einen Standardpegel festgesetzt, damit die Soundtracks mit dem Lautstärkepegel gespielt werden können, der vom Regisseur des Films festgelegt wurde. Dieser Referenzpegel beträgt für gesprochene Dialoge ungefähr 80 dB (realistischer Wert für normale Sprache) und an den lautesten Stellen in jedem einzelnen Kanal ungefähr 105 dB. Die Kalibrierung kann in einem Heimkino sehr genau mit einem SPL-Meter und den oben beschriebenen Testtönen (rosa Rauschen) durchgeführt werden. Setzen Sie das Messgerät in die Positionen „SLOW“ und „C“ und halten Sie es in Ihrer Hörposition vom Körper entfernt in Richtung des einzupegelnden Lautsprechers. Nutzen Sie anschließend die jeweiligen Kanal-Einstellmöglichkeiten des LAUTSP.-PEGEL-Menüs, um die einzelnen Lautsprecher (einschließlich Subwoofer) ebenfalls auf 75 dB am SPL-Meter einzupegeln. HINWEIS: Aufgrund der Raumakustik kann der tatsächliche Subwoofer- Pegel etwas höher als der gemessene liegen. Um diesen Effekt auszugleichen, empfiehlt Dolby, den Subwoofer bei der Kalibrierung mit einem SPL-Meter einige dB niedriger einzustellen (z. B. dass für den Subwoofer 72 dB anstelle von 75 dB angezeigt werden). Stellen Sie den Subwoofer-Pegel auf keinen Fall zu hoch ein. Sind die Basseffekte zu intensiv, ist kein optimales Zusammenspiel mit den Hauptlautsprechern gewährleistet. Hören Sie, dass der Bass aus dem Subwoofer kommt, so ist der Subwoofer-Pegel mit großer Wahrscheinlichkeit zu hoch eingestellt. Musik ist gut für die Feinabstimmung des Subwoofer-Pegels geeignet, da zu intensiver Bass schnell hörbar wird. Finden Sie hierdurch die richtige Einstellung, so ist diese im Allgemeinen auch die richtige für Film-Soundtracks. Denken Sie an die Master-Lautstärkeeinstellung während dieser Kalibrierung. Um einen Dolby Digital- oder DTS-Soundtrack mit der Referenzlautstärke wiederzugeben, kehren Sie einfach zu dieser Lautstärkeeinstellung zurück. Beachten Sie, dass die meisten Hörer von HiFi-Cinema-Systemen diese Einstellung extrem laut nden. Entscheiden Sie selbst, wie laut Film-Soundtracks wiedergegeben werden sollen und stellen Sie die Master-Lautstärke entsprechend ein. Ungeachtet Ihres Hörpegels ist die Einstellung gleicher Pegel für alle Lautsprecher im System zu empfehlen.70 RAP-1580 Surround-Verstärker-Prozessor Denken Sie daran, die Master-Lautstärke während der Kalibrierung einzustellen. LAUTSP.-ABSTAND FRONT LEFT : 10.00 FT 3.05M CENTER : 10.00 FT 3.05MFRONT RIGHT : 10.00 FT 3.05MSURROUND RIGHT : 10.00 FT 3.05M CENTER BACK RIGHT : 10.00 FT 3.05MCENTER BACK LEFT : 10.00 FT 3.05MSURROUND LEFT : 10.00 FT 3.05M SUBWOOFER : 10.00 FT 3.05M BACKCEILING FRONT RIGHT : 10.00 FT 3.05MCEILING REAR RIGHT : 10.00 FT 3.05M CEILING REAR LEFT : 10.00 FT 3.05M CEILING FRONT LEFT : 10.00 FT 3.05M SPEAKER DISTANCE SETUP Über dieses Menü, das Sie vom HAUPTMENUE aus erreichen, haben Sie die Möglichkeit, die Verzögerungszeit für jeden einzelnen Lautsprecher einzustellen. Dadurch ist es möglich, dass der Ton jedes Lautsprechers zeitgleich an der Hörposition eintrifft und zwar unabhängig davon, ob der Abstand der Lautsprecher zum Hörer gleich ist oder nicht. Dadurch ist auch bei unregelmäßiger Aufstellung der Lautsprecher ein homogenes Klangbild gewährleistet. Der persönliche Geschmack ist das Hauptkriterium. Generell gilt jedoch, dass Sie die relative Verzögerungszeit bei Lautsprechern erhöhen sollten, die näher an der Hörposition stehen. Entsprechend sollten Sie die relative Verzögerungszeit für Lautsprecher reduzieren, die weiter vom Hörplatz entfernt stehen. Das Gerät macht die Einstellung der Verzögerunsgzeit für jeden Lautsprecher sehr einfach. Messen Sie einfach den Abstand (in Fuß oder Metern) zwischen der Hörposition und den einzelnen Lautsprechern. Das Menü sieht für jeden zu Ihrem System gehörigen Lautsprecher eine Zeile vor, in die Sie den gemessenen Abstand für den jeweiligen Lautsprecher eingeben können. In 0,25-m-Schritten können Sie Werte von bis zu 10,6 Metern eingeben. Jeder Schritt entspricht einer zusätzlichen Verzögerung von 0,25 mS. Um eine Einstellung zu ändern, wählen Sie die entsprechende Zeile mit den Pfeiltasten nach oben/unten an. Nutzen Sie die Pfeiltasten nach links/rechts, um die Verzögerungszeit zu erhöhen bzw. zu reduzieren. Wählen Sie im OSD ZURÜCK oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zurückzukehren. Drücken Sie die SETUP/MENU-Taste auf der Fernbedienung oder wählen Sie VERLASSEN, um die Bildschirmanzeige zu verlassen und in den normalen Betriebsmodus zu schalten. Sonstige Einstellmöglichkeiten SYSTEM-SETUP LANGUAGE : EnglishIR REMOTE CODESET : Codeset 1 PEQ FUNCTION : Disable DISPLAY : HDMI and TFT TFT BRIGHTNESS : 0 NETWORK CONFIGURATION SOFTWARE INFORMATION RESTORE FACTORY DEFAULT BACKPOWER OPTIONNETWORK WAKEUP : Disable SYSTEM SETUP Über dieses Menü, in das Sie über das HAUPTMENUE gelangen, können Sie die folgenden Einstellungen vornehmen: SPRACHE: Wählen Sie für das OSD eine Sprache aus. CODE IR-FERNBEDIE.: Für den RAP-1580 können zwei Codes genutzt werden. Ändern Sie den Code, wenn es zu Problemen mit der Fernbedienung eines anderen Rotel-Gerätes kommt. HINWEIS: Auch der Code der Fernbedienung muss nun geändert werden. Halten Sie die Tasten TUNER und 1 für Codeliste 1 (bzw. TUNERund 2 für Codeliste 2) gleichzeitig für ca. 5 Sekunden gedrückt, bis die Hintergrundbeleuchtung an- und ausgeht. Lassen Sie dann beide Tasten los. Das Systemmenü des OSD bietet eine Option, die es möglich macht, den Prozessor entweder für die Codeliste 1 oder die Codeliste 2 zu konfigurieren. PEQ-FUNKTION: Sie können zwischen An oder Aus wählen. DISPLAY: Hier wird eingestellt, ob etwas auf dem OSD-und TFT-Bildschirm erscheint und wenn ja, welche Information. Sie können wählen zwischen: Off”, “HDMI Only”, “TFT Only“ und “HDMI And TFT. TFT HELLIGKEIT: Hier können Sie die Helligkeit des Frondisplays zwischen -10 bis +10 einstellen. NETZWERK-AUFWACHEN: Aktivieren oder Deaktivieren Einschalten und Ausschalten über das Netzwerkverbindung. Aktivieren Sie diese Funktion für die Verwendung mit Automatisierungssystemen mit IP-Steuerung. HINWEIS: Wenn die Netzwerk-Wakeup-Funktion aktiviert ist, verbraucht der RAP-1580 im Standby-Modus zusätzliche Stromversorgung. POWER OPTION: Der Zugriff auf Konguration von Auto Power Down Timer, Max Power On Lautstärke, Power-Modus und Signal Sense-Eingang. AUTO POWER DOWN TIMER : Disable BACKMAX POWER ON VOLUME : 45SIGNAL SENSE INPUT : DisablePOWER MODE : Normal POWER OPTION AUTOM. ABSCHALTUNG: Hier können Sie die Zeit einstellen, die das Gerät aktiv bleibt, wenn es nicht im Betrieb ist. Der RAP-1580 schaltet nach der eingestellten Zeit automatisch in den Standby-Modus. Gültige Einstellungen sind: Disable, 1 Hour, 2 Hours, 4 Hours. MAX EINSCHALTLAUTST.: Hier wird ein maximaler Lautstäkepegel festgelegt, der bei Einschalten des Gerätes genutzt wird. Die Einstellung ist von 20 dB bis 70 dB in 1-dB-Schritten möglich. POWER MODE: Hierdurch kann der RAP-1580 über den Network-Port gesteuer werden, wenn er an ein Automatisierungssystem angeschlossen ist. Im Quick Power-Modus ist der Stromverbrauch höher. Wird keine Netzwerk- Steuerung benötigt, wählen Sie den Normal Power-Modus. Diese Funktion ähnelt der Option Network Wake Up. „Normal“ ist die Werksvoreinstellung. Gültige Einstellungen sind: Normal, Quick.71 Deutsch HINWEIS: Wenn der POWER MODE konfi guriert Quick, die RAP- 1580 wird zusätzliche Leistung im Standby-Modus. SIGNAL SENSE: Prüfen Sie, ob am kongurierten Signal Sense-Eingang ein digitales Audiosignal anliegt. Wird dieser Eingang als aktive Hörquelle ausgewählt, überwacht der RAP-1580 den digitalen Datenstrom um zu erkennen, ob Audiosignale anliegen. Werden 10 Minuten lang keine Audiosignale erkannt, schaltet der RAP-1580 in den Signal Sense-Standby- Modus. Bendet sich das Gerät im Signal Sense-Standby-Modus und erkennt der A14ein Audiosignal am Signal Sense-Eingang, so schaltet er sich automatisch ein. Um diese Funktion zu deaktivieren, wählen Sie die OFF-Funktion aus, die auch die Werksvoreinstellung ist. HINWEIS: Um die Signal Sense-Funktion des RAP-1580 nutzen zu können, muss das Gerät entsprechend eingestellt sein. Wird eine andere als die Signal Sense-Quelle ausgewählt, ist die automatische Power Offund Power On-Funktion nicht aktiv. Beispiel: Ist COAX1als Signal Sense-Quelle konfiguriert und ist das Gerät so eingestellt, dass es auf die Signale an OPT2 reagiert, sind die Signal Sense-Funktionen nicht aktiviert. HINWEIS: Um Probleme mit der Signal Sense-Funktion bei gleichzeitiger Nutzung der IR-Fernbedienung zu vermeiden, reagiert der RAP-1580 wie folgt: Wird beispielsweise gerade Musik von einem Player zu OPT1 gestreamt, während der RAP-1580 über die Fernbedienung in den Standby-Modus geschaltet wird, und ist OPT1 als Signal Sense- Eingang konfiguriert, so muss die Musikwiedergabe erst beendet sein, bevor die automatische Power On-Funktion aktiv werden kann. HINWEIS: Wenn der Signal SENSE-Funktion aktiviert, die RAP-1580 wird zusätzliche Leistung im Signal Sense-Standby-Modus. NETZWERK-KONFIGURATION: Hier wird die Netzwerk-Konguration des Gerätes eingestellt. In den meisten Systemen wird die IP-ADRESSE auf DHCP gesetzt. Durch diese Einstellung kann Ihr Router dem RAP-1580 automatisch eine IP-Adresse zuordnen. Nutzt Ihr Netzwerk feste IP-Adressen, setzen Sie die IP-ADRESSE auf STATISCH. Bei einer festen oder STATISCHEN IP-Adresse müssen IP-Adresse, Netzmaske, Gateway und DNS manuell in das Untermenü zur Konguration der IP-ADRESSE eingegeben werden. IP ADDRESS MODE : DHCP RENEW DHCP IP ADDRESSVIEW NETWORK SETTINGS TEST NETWORK CONNECTION BACK NETWORK CONFIGURATION SOFTWAREINFORMATION: Anzeige der aktuell installierten Software. Es erscheinen Softwareversionen für MAIN, DSP und STANDBY. Es besteht auch die Möglichkeit, nach Software-Updates zu suchen. Dieses Feature lässt das Gerät im Internet nach Updates suchen. Das Netzwerk muss richtig konguriert sein. Alternativ können Sie die Software über die frontseitige USB-Buchse herunterladen. Weitere Informationen zum Software-Update erhalten Sie bei Ihrem autorisierten Rotel-Fachhändler. WERKSVOREINSTELLUNG WIEDERHERST.: Über diese Option können Sie das Gerät wieder in die Werksvoreinstellungen zurücksetzen. Die vom Nutzer vorgenommenen Einstellungen werden dadurch gelöscht. HINWEIS: Nutzen Sie dieses Feature nur, wenn Sie sich wirklich sicher sind, dass Sie die vorgenommenen Einstellungen wirklich löschen wollen. VIDEO-SETUP STANDBY VIDEO SOURCE : Disable BACKAUIDO MODE : Pre-Output Enabled VIDEO SETUP Im Menü VIDEO-SETUP kann der HDMI-Ausgang so konguriert werden, dass die Einstellung für hochauösende Videogeräte optimal ist. Weitere Informationen erhalten Sie im Abschnitt zu den HDMI ein- und -ausgängen in dieser Bedienungsanleitung. AUDIO-MOD.: Hier können Sie sich nur für den HDMI-Audioausgang entscheiden oder für PRE-OUT AN. Soll die Audiowiedergabe über den RAP-1580 erfolgen, so wählen Sie PRE-OUT AN. HINWEIS: Entscheiden Sie sich nur für den HDMI-Audioausgang, so werden vom RAP-1580 keine HDMI-Audioeingang zu den Cinch- und XLR-Ausgängen gesendet. Der HDMI-Eingang Ton kommt dann nur vom angeschlossenen TV-Gerät. STANDBY VIDEO-QUELLE: Hier stehen die Optionen AUS, HDMI 1 – 7, HDMI FRONT (VORNE) oder LETZTE zur Verfügung. Im Standby-Modus leitet der RAP-1580 die Audio- und Videosignale zum Fernseher. Wählen Sie im OSD ZURÜCK oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zurückzukehren. PEQ-EINSTELLUNG SPEAKER : Front Le BACKFREQUENCY : 20HzFREQUENCY : 40Hz Q : 1 GAIN : 0FREQUENCY : 60Hz Q : 1 GAIN : 0FREQUENCY : 120Hz Q : 1 GAIN : 0FREQUENCY : 200Hz Q : 1 GAIN : 0FREQUENCY : 500Hz Q : 1 GAIN : 0FREQUENCY : 1,200Hz Q : 1 GAIN : 0FREQUENCY : 4,000Hz Q : 1 GAIN : 0FREQUENCY : 12,000Hz Q : 1 GAIN : 0FREQUENCY : 20,000HzGAIN : 0GAIN : 0Q : 1 Q : 1 PEQ CONFIGURATION In diesem Menü ist die Eingabe des EQ-Wertes für 10 Frequenzbänder möglich. Normalerweise werden diese Einstellungen nur von Fachleuten geändert, um eine optimale Performance des RAP-1580 sicherzustellen. FREQUENZ: Es gibt 10 Frequenzbänder und die Frequenz kann zwischen 10 Hz und 24 kHz eingestellt werden (siehe unten). BAND 1 Freq: 10Hz – 40Hz, 1-Hz-Schritt Default 20Hz BAND 2 Freq: 20Hz – 44Hz, 1-Hz-Schritt Default 40Hz BAND 3 Freq: 45Hz – 89Hz, 1-Hz-Schritt Default 60Hz BAND 4 Freq: 90Hz – 180Hz, 10-Hz-Schritt Default 120Hz BAND 5 Freq: 190Hz – 350Hz, 10-Hz-Schritt Default 200Hz BAND 6 Freq: 360Hz – 690Hz, 10-Hz-Schritt Default 500Hz72 RAP-1580 Surround-Verstärker-Prozessor BAND 7 Freq: 700Hz – 1900Hz, 100-Hz-Schritt Default 1.2kHz BAND 8 Freq: 2kHz – 7.78kHz, 100-Hz-Schritt Default 4kHz BAND 9 Freq: 8kHz – 20kHz, 100-Hz-Schritt Default 12kHz BAND 10 Freq: 8kHz – 24kHz, 100-Hz-Schritt Default 20kHz Q: Der Wert Q kann zwischen 1 bis 10 eingestellt werden. GAIN: Der Wert für Gain kann zwischen -12 bis +2 eingestellt werden. Wählen Sie im OSD ZURÜCK oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zurückzukehren. HINWEIS: Q bezieht sich beim EQ-Wert auf die Bandbreite des Filters. Je höher der Wert, desto geringer die Bandbreite. Störungssuche und -beseitigung In Audiosystemen sind viele Schwierigkeiten auf falsches Anschließen oder falsches Einstellen der Bedienelemente zurückzuführen. Sollten Probleme auftreten, isolieren Sie den betroffenen Bereich, prüfen die Einstellung der Bedienelemente, lokalisieren die Ursache der Störung und nehmen die notwendigen Veränderungen vor. Ist kein Ton zu hören, prüfen Sie bitte Folgendes: Das Gerät lässt sich nicht einschalten

• Stellen Sie sicher, dass das Netzkabel richtig im Netzeingang an der Geräterückseite und in der Netzsteckdose sitzt.

• Vergewissern Sie sich, dass sich der POWER-Schalter an der Geräterückseite in der ON-Position bendet. Bei allen Eingangssignalen kein Ton

• Stellen Sie sicher, dass das Mute-Feature abgeschaltet und die Lautstärke auf ein hörbares Niveau eingestellt ist.

• Wenn nicht die internen Endstufenkanäle des RAP-1580 verwendet werden, vergewissern Sie sich, dass die Vorverstärker-Ausgänge mit einer eingeschalteten Endstufe verbunden sind.

• Prüfen Sie, ob die Verbindungen mit die Sprecher ordnungsgemäß hergestellt und richtig konguriert sind.

• Prüfen Sie, ob die Verbindungen mit den Eingängen der Quelle ordnungsgemäß hergestellt und richtig konguriert sind.

• Stellen Sie sicher, dass für AUDIO-MOD. im Menü VIDEO-SETUP die Einstellung PRE-OUT AN gewählt worden ist. Kein Ton von den Digitalquellen

• Stellen Sie sicher, dass der digitale Eingangsanschluss dem richtigen Quelleneingang zugeordnet ist. Ferner muss der Quelleneingang so konguriert sein, dass eher auf ein digitales als auf ein analoges Eingangssignal zugegriffen wird.

• Prüfen Sie die Konguration der digitalen Quelle und stellen Sie sicher, dass der Digitalausgang aktiviert ist. Kein Ton aus einigen Lautsprechern

• Prüfen Sie alle Verbindungen mit der Endstufe und mit den Lautsprechern.

• Prüfen Sie im Menü LAUTSP.-KONFIGURATION die Einstellungen. Kein Bild

• Vergewissern Sie sich, dass der Fernseher richtig angeschlossen ist.

• Prüfen Sie ob die Auösung der Quelle und des Fernsehers kompatibel sind. Ein 4K Quelle nur auf einen 4K Monitor gesendet werden.

• HDMI-Kabel dürfen maximal 5 Meter lang sein.

• Möchten Sie sich eine 3D-Quelle ansehen, so stellen Sie sicher, dass der Monitor 3D-fähig ist. Bild und Ton sind nicht aufeinander abgestimmt

• Prüfen Sie, ob für jeden Eingang die richtige Videoquelle ausgewählt wurde.

• Stellen Sie sicher, dass die Laufzeit-Verzögerung (Lippensynchronisation) nicht falsch eingestellt ist. Klicken oder Knacken beim Ändern der Eingangseinstellung

• In dem Gerät werden Relais eingesetzt, um eine optimale Klangqualität zu gewährleisten. Das mechanische Klicken von Relais ist normal.

• Während des Schaltens kann es einen Bruchteil von Sekunden dauern, bis Digitalsignale erkannt und ordnungsgemäß decodiert werden. Beim schnellen Umschalten zwischen den Eingängen oder Einstellungen kann aus den Lautsprechern ein Klicken oder Knacken zu hören sein, da sich das Gerät auf die ständig wechselnden Signale einzustellen versucht. Dies führt nicht zu Schäden. Bedienelemente funktionieren nicht

• Stellen Sie sicher, dass sich funktionstüchtige Batterien in der Fernbedienung benden.

• Stellen Sie sicher, dass der Fernbedienungssensor nicht verdeckt wird. Richten Sie die Fernbedienung auf den Sensor.

• Stellen Sie sicher, dass der Fernbedienungssensor nicht starkem IR-Licht (z. B. Sonnenlicht, Halogenbeleuchtung usw.) ausgesetzt ist.

• Ziehen Sie den Netzstecker. Warten Sie 30 Sekunden. Stecken Sie den Netzstecker für ein Reset wieder in die Steckdose.

• Stellen Sie sicher, dass der RAP-1580 und die Fernbedienung auf denselben Code eingestellt sind (entweder Code 1 oder Code 2).73 Deutsch Technische Daten Audio Dauerausgangsleistung 100 Watt/Kanal (20 – 20.000 Hz, THD< 0,05 %, 8 Ohm) 7 Kanäle angesteuert Dauerausgangsleistung 150 Watt/Kanal (1.000 Hz, THD< 0,03 %, 8 Ohm) 2 Kanäle angesteuert Harmonische Verzerrung (gesamt) <0,03 % Intermodulations-Verzerrungen (60 Hz : 7 kHz, 4:1) <0,03 % Frequenzgang Phono 20 Hz – 20 kHz, ± 1 dB Analoger Bypass 10 Hz – 100 kHz, ± 1 dB Digital 20 Hz – 20 kHz, ± 0,5 dB Facteur d’amortissement (1.000 Hz, 8 Ohm) 230 Geräuschspannungsabstand (IHF A) Analoger Bypass 100 dB Digital 96 dB Eingangsimpedanz/-empfindlichkeit Phono 47 kOhm/3.85 mV Hochpegel 100 kOhm/300 mV Symmetrisch 100 kOhm/600 mV Vorverstärker-Ausgangsspannung/-impedanz 1,2 Volt Digital Audio LPCM (up to 192kHz, 24-bit) Dolby

Farbraum sRGB, YCbCr 4:2:2, YCbCr 4:4:4 Deep Color 24-bit, 30-bit, 36-bit HDMI-Ein-/Ausgänge 8 inputs with 3 supporting HDCP 2.2 2 outputs supporting HDCP 2.2 passtrough und Audio Return Channel (ARC) Sonstige Daten Leistungsaufnahme 1100 Watt Leistungsaufnahme (Standby) 0,5 Watt BTU 2800 BTU/h Spannungsversorgung Europa: 230 Volt / 50 Hz Abmessungen (B x H x T) 431 x 192 x 470 mm Höhe der Gerätefront 4 HE (177,0 mm) Nettogewicht 22,8 kg Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten. Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan. „Made for iPod“ und „Made for iPhone“ bedeuten, dass ein elektronisches Zubehörteil ausdrücklich für den Anschluss an den iPod bzw. das iPhone entwickelt wurde und die Erfüllung der Apple-Leistungsstandards vom Hersteller bestätigt wird. Apple übernimmt keine Verantwortung für den Betrieb dieser Geräte oder die Einhaltung der zugehörigen Sicherheits- bzw. gesetzlichen Vorschriften. iPhone, iPod, iPod classic, iPod nano und iPod touch sind Markenzeichen von Apple Inc., die in den USA und anderen Ländern eingetragen sind.74 RAP-1580 Procesador de Sonido Envolvente Repaso del Panel Frontal ............................................83 Visualizador de Funciones del Panel Frontal 3 83 Sensor de Control Remoto 2 83 Repaso del Mando a Distancia .........................................83 Repaso de los Botones y Controles .....................................83 Botones STANDBY 1 y Power ON/OFF A 83 Control VOLUME y Botones VOLUME +/- 4D 83 Botón DISPLAY (DISP) =B 83 Botón MENU/SETUP 7H 84 Teclas de Navegación y Enter 5I 84 Botón MUTE qF 84 Botones INPUT 6M 84 Botones SUR+ -B 84 Botones de Reproducción L 84 Botón DIM J 84 Botones SUB, CTR y REAR B 84 Botón MEM E 84 Botón LIGHT N 84
