RAP1580 - Ricevitore ROTEL - Manuale utente e istruzioni gratuiti

MANUALE UTENTE RAP1580 ROTEL

Manuale di istruzioni

Bruksanvisning

Ingresso USB frontale

Collegamento di un'lettore CD

CD-spelare

Pojkniueynna CD-nneepa

Collegamento delle prese HDMI posteriori

HDMI-anslutning pa baksidan

PoiKnIoueHne K HDMI pa3bemy Ha 3aIHei nane

Estereo Analogico 85

FUNCIONES BASICS 85

Figura 1: Controlli e connessioni 5

Figura 2: Telekomando 6

Figura 3: Collegamento di amplificatori e subwoofer 7

Figura 4: Collegamento di Altoparlanti 8

Figura 5: Collegamenti audio digitale e PC-USB 9

Figura 6: Collegamento dilettoriBlu-Ray o Video 9

Figura 7: Ingresso USB frontale 10

Figura 8: Collegamento di unlettore CD 10

Figura 9: Collegamento di un Sintonizzatore 11

Figura 10: Collegamento delle prese HDMI anteriore 11

Figura 11: Collegamento delle prese HDMI posteriori 12

Menu sul display (OSD) 13

Important informazioni di sicurezza 122

Alcune informazioni su Rotel. 123

Per Cominciare 123

Caratteristiche video 123

Caratteristica audio 123

Caratteristiche surround 123

Altre caratteristiche 123

Rimozione dall'imballo 123

Posizionamento 124

Panorumica dei collegamenti 124

Ingressi ed uscite HDMI 124

Ingressi video HDMI IN 1-7 posteriore [124]

Ingresso HDMI frontale 124

Uscite video HDMI OUT 124

Ingressi ed uscite audio 125

Ingresso PHONO 125

Ingresso sintonizzatore TUNER 125

Ingresso CD 125

Ingresso BALANCED 25 125

Ingresso MULTI 125

Uscite PRE OUT 125

Ingressi digitali 125

Ingrasso PC-USB 125

Ingresso USB frontale [10] 125

Altri collegamenti 125

Ingresso alimentazione AC [59] 126

Interruttore d'accensione principale [26] 126

Uscite 12V TRIG OUT [20] 126

Ingressi REM IN [z:] 126

Uscite IR OUT 126

Portadi Alimentazione USB posteriore 126

Connetlore RS232 126

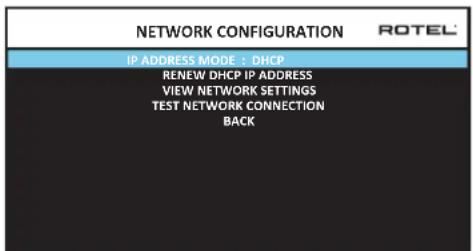

Connetto di rete 126

Collegamento dei componenti 126

Collegamento di dei diffusori 126

Collegamento di un amplificatore esterno 127

Collegamento di un subwoofer 127

Collegamento di sorgenti con uscite HDMI (lettori DVD, Blu-ray, decoder TV,

console di gioco, etc.) 127

Collegamento dilettori DVD,Blu-ray o SACD con uscite analogiche 127

Collegamento di un monitor 128

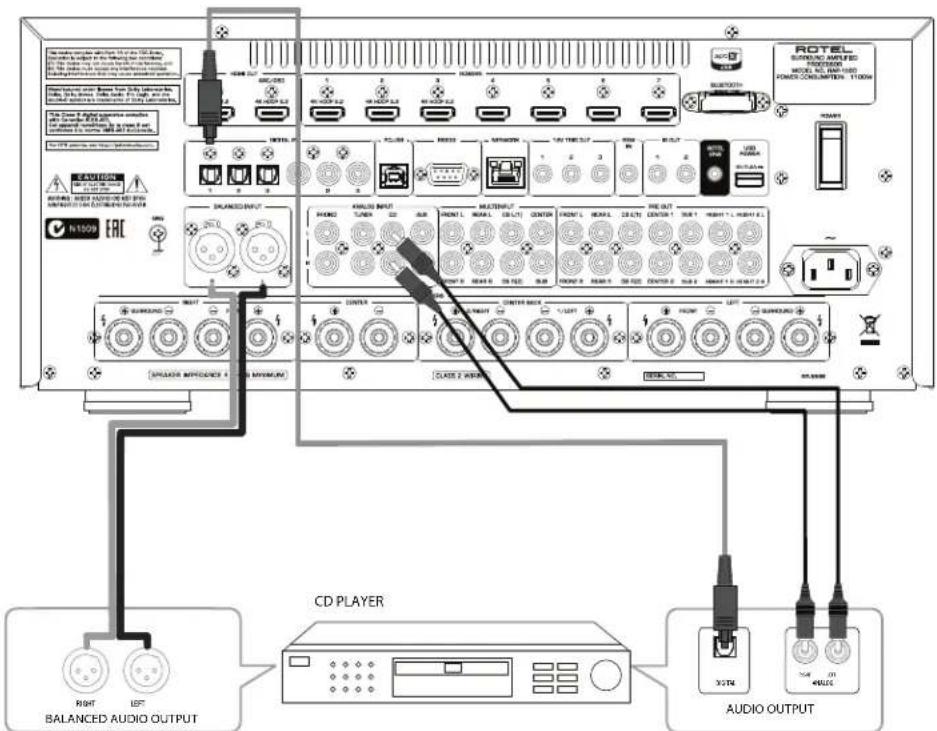

Collegamento di unlettore CD (XLR) 128

Collegamento di un Sintonizzatore 128

Collegamento di un iPod/iPhone 128

Descrizione del pannello frontale 128

Display 128

Sensore telecomando 128

Descrizione del telecomando 128

Descrizione dei tasti e dei comandi 129

TastO STANDBY e tasti ON/OFF A 129

Manopola 1 e tasti VOLUME 129

TastO DISPLAY 129

Tasto MENU oSETUP 129

Tasti direzionali di selezione 129

TastMOUTE 129

TastO INPUT e tasti selezione sorgenti 129

TastosUR+ 129

Tasti coproduzione 129

TastodIM ① 129

Tasti SUB, CTR, REAR 129

Tasto MEM 129

Taste Light 129

Luce di assistenza 129

Selezione automatica dei formati surround. 129

Sezione manuale dei formati surround. 130

Audio digitali 130

Audio analogico stereo 130

Funzionamento di base 130

Selezione ingressi 130

Utilizzo dell'ingresso USB per iPod/iPhone 130

Collegamento di un iPod/iPhone 130

Tasti di riproduzione 131

Bluetooth. 131

Collegamento di un dispositivo Bluetooth 131

Presa posteriori PC-USB 131

Collegamento alla presa PC-USB 131

Regolazioni 131

Comandi base 131

Tosti direzionali 131

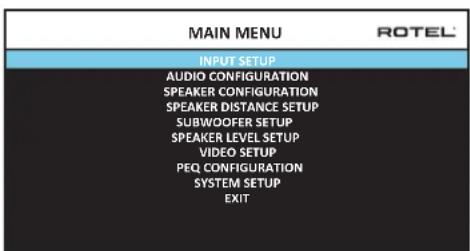

Menu principal 131

Configurazione degli ingressi. 131

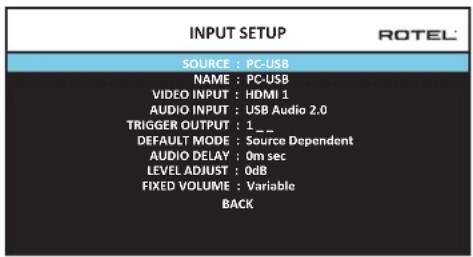

Impostazione ingresso 132

Configurazione ingresso Multi 133

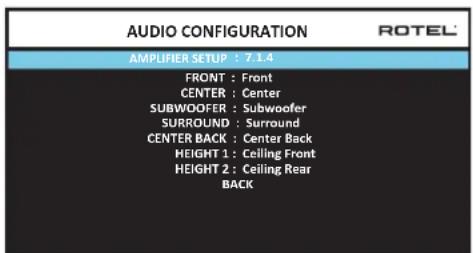

Configurazione degli audio 133

Impostazione audio 133

Configurazione dei diffusori 133

Configurazione diffusori 134

Impostazioni avanzate diffusori 134

Impostazione subwoofer 136

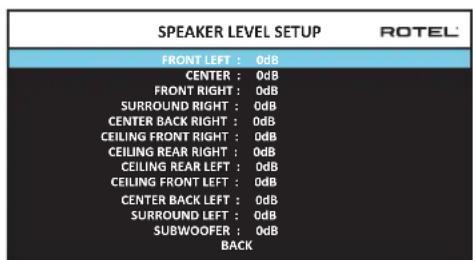

Regolazione livello diffusori 135

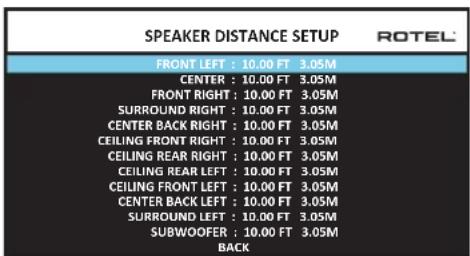

Impostazione distanza diffusori/ritardo 136

Impostazioni varie 137

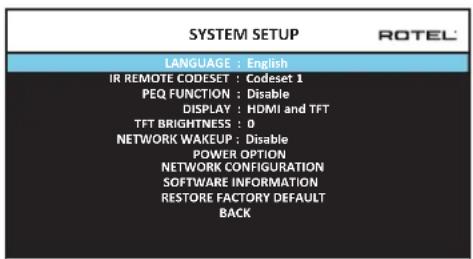

Impostazione sistema 137

Impostazione video 138

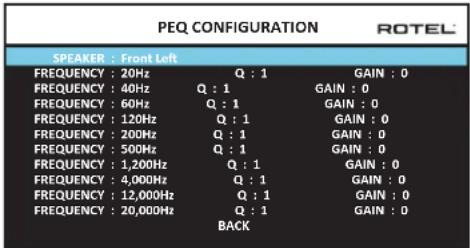

Configurazione equalizzatore parametrico 138

Risoluzione dei problemi 139

Caratteristica tecniche. 140

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD-DO NOT OPEN
AVIS: RISOUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

Il fulmine inserito in un triangolo avverte della presenza di materiale non isolato, molto tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolto di folgorazione.

Il punto esclamativo entro un triangolo equilatero avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompaniesa il prodotto.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

13/14

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significato del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smalito in ottemperanza a queste direttive.

Piedinaturo

Connessioni Audio Bilanciate

(presa XLR a 3 poli):

Pin 1: Massa / Schermo

Pin 2: in fase / +ve / polo "caldo"

Pin 3: fuori fuse / -ve / polo "freddo"

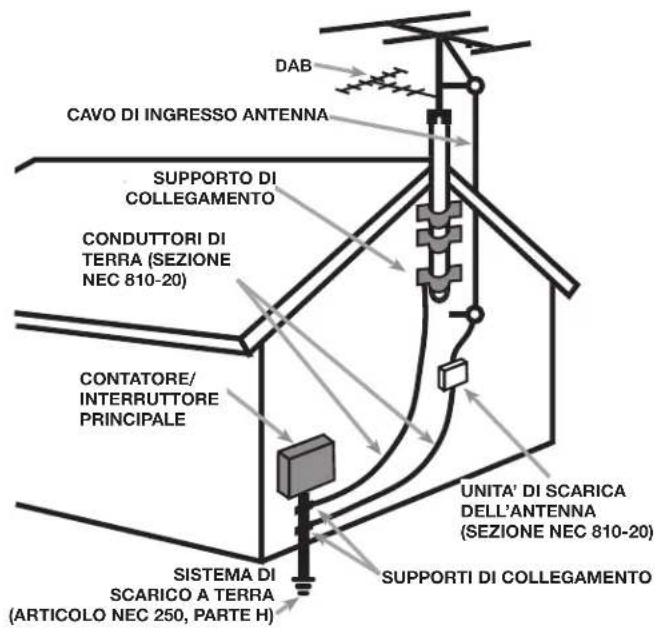

IMPIANTO DI TERRA SECONDO L'ARTICOLO 810: "APPARECCHI RADIO ETV" - NORME U.S.A.

Importanti informazioni di sicurezza Nota

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l'apparechio all'imutità o all'acqua. Non posizionare contentitori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apparechio è stato esposto all'imutità o un oggetto è caduto all'interno del cabinet, staccare immediamente il cavo di alimentazione della presa elettrica. Portare l'apparechio od un centro di assistenza qualificato per i necessari controli e riparazioni.

Leggere attentamente toutes le struzioni.

Conservare Anything manuale.

Seguire attentamente tutte le avvertenze.

Seguire toutes le struzioni d'uso.

Nonutilizzareil prodotto vicino all'acqua.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

Non posizionare l'apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposto, fare in modo che vi via abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o alti apparecchi che generano calore.

Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultare un eletricista per la sostituzione di quest'ultima.

Non far passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato eccessivamente, esposto al calore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce nella parte posteriore dell'apparechio.

Usare esclusivamente accessori indicati dal produttore.

Utilizzare solo stand, scaffali o supporti indicati da Rotel. Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in caso di caduta.

Il cavo di alimentazione deve essere scollegato nella presa elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.

L'apparechio non deve più essere utilizzato e fatto ispezionate da personale qualificato quando: il cavo di alimentazione o la spina sono stati danneggiati; sono caduti oggetti o liquidi all'interno dell'apparechio; è stato esposto alla pioggia; non sembra funzionare in modo normale; è caduto o è stato in quale modo danneggiato.

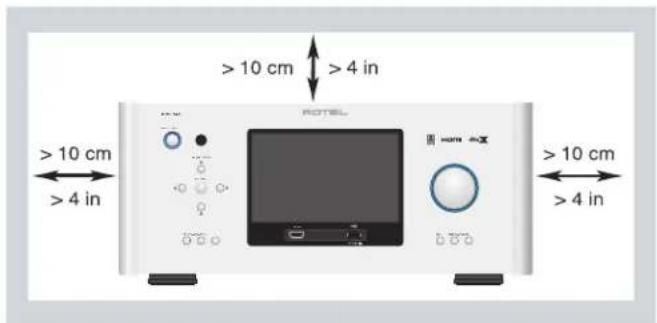

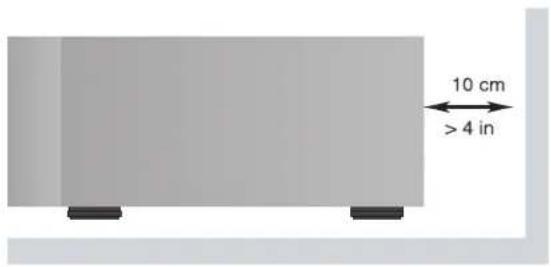

Lasciare almeno 10 cm di spazio libero su tutti i lati del prodotto.

ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l'apprecchio dall'alimentazione. Posizioni lo quando in modo tale che la presa sa sempre fácilmente accessibile.

L'apprecchio devesseccere collegato esclusivamente ad un'alimentazione eletrica del tipo indicato sul pannello posteriore. (USA:120V/60Hz, CE:230V/50Hz).

Collegare l'unita alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non utilizzare prolonghe.

La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completeness il prodotto, è necessario staccare fisicamente il cavo di alimentazione alla presa elettrica e prodotto. Questo è l'unico modo per rimuovere completeness l'alimentazione dal la prodotto.

La spina del carrvo di alimentazione è il dispositorio di disconnessione principale e dovrebbe rimonere sempre fácilmente accessibile.

Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzato il rischio di scosse elettriche.

Le batterie del telecomando non devono essere esposti ad excessively calore come raggi di sole, fuoco o simili.

ATTENZIONE: L'interruttore d'accensione principale è posto sul retro e deve rimanere sempre fácilmente accessibile.

La connessione RS 232 deve esere usere utilizzata solo da personale autorizzato.

Avviso FCC

Questo dispositivo è stato esaminato e definito conforme ai limiti previsti per i dispositivi digitali di Classe B in conformità al regolamento FCC, Parte 15. Questi limiti sonoConcepti per fornire ragionevole protezione contro interferenze pericolose in un ambiente residenziale. Quest'apparecchio genera, usa e più irradiare energia in radiofrequenza e, qualora non installato e utilizzato seconde le presenti istruzioni, più causare interferenze nocive alle communicationsi radio.

Ad agli modo, non esiste nessuna garanzia che tali interferenze non si producano in una particolare installazione. Se il presente dispositivo genera interferenze nocive alla risecione radio o televisiona, fenomeno checouldessere determinato doll'accessione/spegnimento dell'apparecchio stesso,il suo proprietariopuocercare di eliminare queste interferenze con uno o più dei seguenti modi:

• Posizione o orientare diversamente l'antenna di risecione (TV, radio, ecc.).
• Aumentare la distance con l'apparechio disturbato.
• Collegario ad una presa di alimentazione facente capo ad un diverso circuito da quello a cui è allacciato l'apprecchio disturbato.
• Consultate il vosto rivenditore o un technician specializzato.

Alcune informazioni su Rotel

La nostra storia ha avuto inizio su 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di miglioria di audiofili ed amanti della musica. Proprio come voil

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità nella compromessi. Attraverso gli anniQuesta passione non si è affievolita e l'obbiettivo di realizzare apparentcchi di straordinario vale per veri audiofili, indipendente del loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando agli nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliorie prestazioni possibili. Non è raro quando trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduitori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando al numero sempre crescene di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché anni abbiano un minimo impatto sull'ambiente.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contentuto di piombo negli apparentchi rispettoando la normativa RoHS. I nostri progettisti sono continuamente impregnati a migliorare l'efficienza dei prodotti sulla per lo stato compensatore la loro qualità. Quando in standby, gli apparentchi assorbono una minima quantità di corrente dati soddisfare i requisiti dei più rigorosi standardi consumo energetico.

Anche le fabbriche Rotel contribuiscono ad aiutare l'ambiente atraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettoi dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato quello prodotto che, siamo sicuri, vi arrivapagnerà per molti anni di puro divertimento e soddisfazione.

Costruito su licenza della Dolby Laboratories. Dolby, Pro Logic ed il symbolo a doppia "D" sono marchi registrati di fabbrica della Dolby Laboratories.

Costruito su licenza dei titolari dei seguenti brevetti USA: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 ed altri USA e mondiali registrati o in attesa di registrazione. DTS, DTS-HD & DTS-HD Master Audio ed i relativi symboli e loghi sono marchi registrati della DTS, Inc. Il prodotto comprende software proprietario della DTS, Inc. Tutti i diritti riservati.

Questo appearecchio incorpora una Tecnologia di protezione delle copie coperto da brevetti USA e da diritti di proprieta intellettuale della Rovi Corporation. L'analisi approfondita delle sue caratteristiche al fine di copia, violazione dei diritti d'autore o modifica delle funzioni sono proibite.

Per Cominciare

Grazie per aver acquistato il processore surround Rotel RAP-1580. Questo appearechio è un completenessi di controllo audio/video per sorgenti analogiche e digitali, in grado di elaborare segnali digitali in una ampia gamma di formati, inclusi Dolby® Surround, Dolby® ATMOS e DTS®.

Caratteristiche video

• Commutazione HDMI per segnali video digitali fino a 4K.
• Compatible con segnali d'ingresso video HDMI: 480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K.
• Uscite video HDMI (480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K) compatibili con i principali monitor e proiettori con ingressi HDMI.

Caratteristiche audio

• Filosofia di progetto Balanced Design Concept di Rotel che precede la ricerca della miglior disposizione dei componenti sui circuiti stampati, un'accurata valutazione dei singoli elementi ed estensivi test d'ascolto per un suono superiore ed un'affidabilità totale.
• Bypass analogico per una riproduzione stereo 2 canali più pura, alla elaborazioni digitali.
• Connessioni audio digitali coassiali/ottiche ed ingressi/uscite analogici via bilanciati (XLR) che non bilanciati (RCA).
• Ingresso MULTI per segnali analogici a 7.1 canali compatibile con le principali sorgenti.

Caratteristiche surround

Automatico Dolby e DTS decodifica surround tutti i formati più diffusifino a 7.1.4 canali
- Modalità surround per la riproduzione dell'audio multicanale in sistemi a 2 o 3 canali.
- Connessione HDMI con canale di ritorno audio (Audio Return Channel - ARC) per consentire la riproduzione dell'audio del TV da parte dell'RAP-1580.

Altre caratteristica

• Menu ON-SCREEN DISPLAY (OSD) di facile utilizzato, con individazione personalizzabile di tutti gli ingressi.
• Scelta della lingua dei menu sullo schermo (OSD).
• Software aggiornabile via Internet con l'apparecchio connessotramite una rete locale oppure con un disposito di memoria inserto nella porta USB frontale.
• Uscite trigger 12V assegnabili per l'attivazione a distance di amplificatori finali o altri componenti predisistosti.

Rimozione dall'imballo

Rimuovere l'apparecchio, il telecomando e gli altri accessori dall'imballo con cautela. Conservare la scatola ed il materiale di protezione per eventuali traslochi o spedizioni presso un centro assistenza.

Posizionamento

Posizione l'apparecchio su una superficie pianea e solida, lontano da raggi del sole diretti, fonti di calore, umidità o vibrazioni. Assicurarsi che lo scaffale o il mobile sul quale si intende collocarlo via in grado di sostenerne il peso.

Collocarlo in prossità degli altri componenti dell'impiano, se possibile su un ripiano a sé stante oppure collocato in un armadio rack utilizzando gli apposti adattatori forniti, in modo da facilitare il completamento dei collegamenti iniziiali ed eventuali modifiche successive.

L'apparechio genera calore durante il normale funzionamento. Non ostruire le aperture di ventilazione. Lasciare almeno 10 cm di spazio libero attorno. Se installato all'interno un mobile, assicurarsi che la ventilazione sia adeguata.

Non sovrapporre altri componenti o oggetti. Prestare attenzione affinché non cadano liquidi all'interno.

Panorama dei collegamenti

NOTA: Non collegare qualsiasi componente del systema a una presa di corrente alternata fino a quando tutti i collegamenti sono stati effettuali correttamente.

Ogni componente sorgente viene connesso ai relativi ingressi del processore con una coppia di cavi con spinotti RCA oppure cavi bilanciati con spinotti XLR per l'audio analogico, un collegamento video HDMI con un collegamento digitale (elettrico coassiale o ottico) opzionale per il relative audio.

L'RAP-1580 è dotato di sette canali di amplificazione per altrrettanti diffusori. In alternatively, tramite le uscite preamplificare, è possibile inviare segnali audio al(agli) amplificatore(i) di potenza utilizzando cavi audio con terminazioni RCA. Uscite degli altoparlanti Overhead sono disponibili tramite gli RCA pre-uscite per il collegamento ad un amplificatore esterno erogare fina a 7.1.4 canali audio ancche. Il segnale video viene inviato al monitorattraversouna connessioneHDMI.

L'RAP-1580 possie de inottre un ingresso MULTI per una sorgente dotata di processore surround interno, ingressi per un sensore IR esterno ed uscite Trigger 12V.

NOTA: Non insere la spina di alcun componente nella presa di alimentazione prima di averere completato tutti i collegamenti. Lo standard S/PDIF di interfaccia audio digitale richiede collegamenti con impedenza 75 ohm e tutti i migliorari cavi digitali coassiali presentano esta caratteristica. Non utilizzato quindi per i segnali digitali i normali cavi audio che normalmente esibiscono impedenze diverse. Essi svolgeranno il loro compito ditrasferire i segnali, ma con un'apprezzabile diminuzione della larghezza di banda e prestazioni inferiori.

Quando si effetuano le connessioni audio è necessario prestare attenzione a non invertire i canali sinistro e destro. Tutti i connettori RCA sono identificati da colori utili ad identificare i canali:

Audio canale sinistro (LEFT): connettore RCA bianco

Audio canale destro (RIGHT): connetlore RCA rosso

NOTA: Ogni ingresso dei componenti sorgente deve essere adeguatamente configurato nel menu Impostazione ingresso. Vi raccomandiamo di accedere ai dato后再o ave collegato tutte le

sorgenti. Fare riferimento alla sezione relativa al menu Impostazione ingresso di quello manuale per maggiori dettagli.

Ingressi ed uscite HDMI

Queste connessioni vengono utilizzate per ricevere/inviare segnali video da/verso l'RAP-1580. Si veda la sezione Collegamento dei componenti più avanti per istruzioni dettagliate sul collegamento di agli tipo di apparecchio a pagina 126.

Ingressi video HDMI IN 1-7 posteriori [16]

Gli ingressi video digitali HDMI permettono il collegamento di sorgenti dotate di analoghe uscite. La connessione HDMI è in grado di trasportare segnali video in tutti i formati, inclusi 3D, 1080p 24Hz e 4K. Lo standard HDMI supporta il passaggio dei segnali audio, ma èanche possibile effettuare una connessione audio separata. Tre ingressi HDMI supportano 4K UHD HDCP 2.2 come l'etichetta sul pannello posteriore.

Ingresso HDMI frontale

Sul pannello frontale è presente un ingresso Video 8 per il collegamento rapido di un componente, come ad esempio un appearecchio portatile, che non si prevede di Maintainere connesso in maniera permanente.

Uscite video HDMI OUT [19]

Due uscite HDMI destinate ad inviare il segnale video ad alta definizione a monitor TV. Queste uscite possono inviare tutti i tipi di formati di segnali video in alta definizione 2D (480p/576p, 720p, 1080i, 1080p o 4K) oppure 3D (fino a 1080p 24Hz). Un supporto uscita HDMI 4K UHD HDCP 2.2 come indicato sul pannello posteriorie.

Le due uscite sono tra loro in parallelo, ovvero su entrambe è disponibile lo stesso tipo di segnale, ma solo una è in grado di inviare al TV i segnali relativi ai menu di impostazione sullo schermo (OSD).

Delle due uscite solo una supporta il canale di ritorno dell'audio (ARC). Collegare quando solo aquesta presa un TV dotato di un corrispondente ingressso HDMI ARC. Fare riferimento alla sezione relativa al menu Impostazione video di quello manuale per maggiori dettagli a pagna 138.

Il vostro TV molto probabilitmente è dotato di più ingressi HDMI. Non tutti pero potrebbero comprendere il canale di ritorno dell'audio (ARC). Perutilizzare esta funzione assicurarsi quando è utilizzato l'ingresso HDMI contraddistinto dalla scritta ARC in prossimità della presa.

Informazioni aggintive per le uscite video HDMI:

• Tutte le sorgenti collegate via HDMI devono essere compatibili con i sistemi di protezione anticopia HDCP per poter correttamente visualizzare i segnali video inviati.
• Quando la modalità audio è impostata su "Solo uscita audio HDMI", solo l'uscita HDMI con l'etchetta "ARC / OSD" in grado di trasmettere audio al tevisore.

• Il segnale audio ricevutotramite la connessione HDMIiene trattato dallRAP-1580 e reso disponibile alle uscite RCA o altoparlante.Per inviare il segnale èperò necessario impostare "Solo uscita audio HDMI"nel menu Impostazione video.

• Quando si utilizesznano contemporaneamente ambedue le uscige HDMI, il segnale disponibile su entrambre avr la stessa risoluzione, in particolare quella nativa più bassa dei due dispositivi collegati.

Ingressi ed uscite audio

Questo processore dispone di connessioni audio sua digitali che analogiche.

Ingresso PHONO 30

Una Coppia di ingressi audio analogici RCA sinistro/destro per il collegamento di un giradischi con una cartuccia magnete mobile. Se quest'ultimo è dotato di un terzo conduttore di massa, collegarlo alla vite GND alla sinistra degli ingressi digitali.

Ingresso sintonizzatore TUNER 30

Una Coppia di ingressi audio analogici RCA sinistro/destro per il collegamento di un sintonizzatore.

Ingresso CD 30

Una Coppia di ingressi audio analogi RCA sinistro/destro per il collegamento di unlettore CD.

Ingresso BALANCED

Una coppi di ingressi audio analogi bilanciati XLR sinistro/destro per il collegamento di una sorgente con uscite bilanciate.

Ingresso MULTI 32

Un gruppo di ingressi audio analogici RCA per segnali fino a 7.1 canali provenienti da una sorgente dotata di conversione D/A multicanale interna. Sono presenti ingressi per i canali frontali (FRONT L & R), surround (REAR L & R), centrali posteriori oppure frontali alto in un sistema (CB L1 & CB R2), centrale (CENTER) e subwoofer (SUB).

Questi ingressi bypassano tutti i circuiti digitali del processore ed i segnali vengono inviati direttamente al controllo del volume, quindi alle uscite preamplificare.

Uscite PRE OUT 35

Un gruppo di 10 uscite audio analogiche RCA invia i segnali verso amplificatori di potenza e subwoofer amplificati. Queste uscite sono sottoposte alla regolazione di volume effettuata con il corrispondente controlo dell'RAP-1580. I connettori sono relativi ai canali frontali (FRONT L & R), surround (REAR L & R), centrali posteriori oppure frontali alto in unsystema (CB L[1] & CB R[2]), centrale (CENTER 1 & 2), HEIGHT 1 L & R, HEIGHT 2 L & R e subwoofer (SUB 1 & 2).

Ingressi digitali 14

L'RAP-1580 accetta segnali digitali da sorgenti comelettori CD, DVD, decoder satellitari, etc. Il processore digitale interno rileva il segnale e predispone la corretta frequenza di campionamento fino ad un massimo di 192kHz

NOTA: Gli ingressi digitali accettano sua segnali audio a 2 canali stereo, sua multicanale. Quando si utilizzato quosti ingressi l'RAP-1580 provvede alla decodifica del flusso dati attivando, se necessario, le decodifiche Dolby o DTS.

Sono disponibili 6 ingressi digitali sul pannello posteriore, tre elettrici coassiali e tre ottici. Questi ingressi possono essere assegnati ad ognuno dei componenti sorgente nel menu Impostazione ingresso durante le operazioni di configurazione delsystema.Per esempio, è possible assegnare l'ingresso

digitali elettrico 1 alla sorgente VIDEO 1 e l'ingresso ottico 2 alla sorgenteVIDEO 3. La predispositione di fabbrica prevede che l'impostazione dell'ingresso audio delle sorgenti Video 1-8 sua "Audio HDMI", overo il segnale digitale presente alle prese HDMI.

Come l'apparecchio esce alla fabbrica, I'ingresso audio CD è predisisto per ricevere il segnale analogico proveniente dalle prese CD, ma può essere modificato per accettare ancora da uno qualiasi dei rimanenti ingressi digitali elettrici coassiali oppure ottici.

Ingresso PC-USB 17

Vedi Figura 5

Collegare tramite il cavo fornito quello ingresso ad una presa USB del vosto computer.

L'RAP-1580 supporta sua standard USB Audio Class 1.0 che lo USB Audio Class 2.0. I computer conistema operativo Windows non richiedono I'installazione di driver aggiuntivi per USB Audio Class 1.0 e consento di riproduire file audio fino ad una frequenza di campionamento di 96kHz

L'apparecchio è predisisto in fabbrica per la modalità USB Audio Class 2.0. Per trarre vantage delle risoluzioni maggiori (fino ad una frequenza di 192kHz ) è necessario installare un driver per lo standard USB Audio Class 2.0 contento nel CD fornito assieme all'RAP-1580.

Predisporre quest'ultimo per la modalità di riproduzione USB Audio Class 1.0 seguendo la procedura sotto descritta:

• Premere il tasto MENU 7 sul frontale per entrare nel menu principale quando utilizzare i tasti con le frece / 5 per selezionare il menu Impostazione ingresso e premere il tasto ENTER al centro.
  Utilizzato i tasti con le freccce / 5 selezionare come sorgente "PC-USB" e come Ingresso audio "USB Audio 1.0".
• Una volta modificata la modalità USB Audio spegnere e riaccendere l'RAP-1580 e riavviare il computer per assicurarsi che risultino entrambi correttamente configurati.

Molti software di riproduzione audio (Media Player) non supportano la frequenza di campionamento 192kHz . Se si intende riproduire file con frequenze fino a 192kHz , verificare che il software lo permetta. Inoltre potrebbe renderisi necessario configurare i driver audio del vosto computer per consentire l'uscita a 192kHz , oppure elaborare i file per ridurne la frequenza (down sample). Per maggiori informazioni, fare riferimento alle informazioni relative al software di riproduzione oppure alsysteme operativo in uso.

NOTA: A seguito dell'installazione dei driver potrebbe essere necessario selezionare il driver audio Rotel nella finestra relative ai dispositivi sonori accessibile dal Pannello di controllo.

Ingresso USB frontale 10

Vedi Figura 7

A esta presa USB possono essere collegati dispositivi come iPod, iPhone o altrilettori MP3.Per la ricerca e la riproduzione dei brani utilizzare i comandi del dispositivo collegato.

Altri collegamenti

Ingresso alimentazione AC

L'RAP-1580 é configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui viene acquistato (USA: 120 V/60 Hz AC oppure CE: 230 V/50 Hz AC). La tensione di alimentazione impostata è indicata su un adesivo situato sul retro. Inserire il cavo di alimentazione fornito in dotazione nella presa sul pannello posteriore dell'apparechio.

Interruttore d'accensione principale 26

L'interruttore presente sul pannello posteriore è l'interruttore principale di alimentazione. Quando è in posizione OFF, l'apprecchio è Completely spento. Quando è in posizione ON, possono essere usati i tasti STANDBY sul pannello frontale e ON/OFF sul telecomando per attivare l'unità o metterla in standby.

Ucite 12V TRIG OUT

Molti amplificatori o altri componenti Rotel possono essere accesi e spentitramite un segnale trigger a 12 volt fornito da queste 3 prese mini-jack da 3,5mm .Quando I'RAP-1580 viene attenuato, ad esse è presente una tensione continua a 12 volt che provvede ad accendere gli apparecchi collegati.
Quando I'RAP-1580 viene posto in standby, la tensione viene a mancaree gli apparecchi collegati si spengono.

Perutilizzarequestosystemadiattivazioneremota,collegareuna delleuscite 12VTRIGOUT delprocessorealcorrespondente ingressortrigger12voti di un amplificatore oalto componente Rotel predisistono.Utilizzareunicamente ilcavo con spinotti mini-jack da 3,5mm neri fornito in dotazione.Alla punta del mini-jack corrisponde il positivo della tension continua a 12 volt.

Le uscite Trigger 12V possono essere configurate per attivarsi solo quando vengono selezione determinate sorgenti. Consultare la sezione relativa al menu Impostazione ingresso di"Thisi manuale per maggiori dettagli a pagina 132.

Ingressi REM IN [21]

Questa presa mini-jack da 3,5mm più riceveve codici di controlo da ricevitori a raggi infrarossi di terme parti nel caso il segnale emesso dal telecomando non riesca a raggiungere il ricevitore IR posto sul frontale dell'apparecchio. Per maggiori informazioni sui ricevitori IR esterni consultare il rivenditore Rotel.

I segnali IR provenienti da REMIN possono essere inviati ad altri componenti mediante emettitori IR esterni o collegamento via cavo dalle uscite IR OUT. Per maggiori dettagli si veda il paragrafo successivo.

Ucite IR OUT 22

Due prese mini-jack da 3,5 mm che permettono di inviare i segnali ricevuti all'ingresso REM IN ad un emettitore IR collocato davanti al sensore di una sorgente. Le uscite IR OUT possono in alternatively essere collegiate tramite cavo ad altri apparecchi Rotel dotati di ingressi REM IN.

Queste uscite consentono ai segnali IR di essere inviati detraverso l'RAP-1580 direttamente al ricevitore IR sul pannello frontale otramite la presa REM IN sul pannello posteriore. Tale funzione consente un facile controlo di altri componenti quando i loro sensori IR non sono raggiungibili, perché, ad esempio, installati all'interno di un mobile o armadio rack.

Consultare il rivenditore Rotel per ulteriori informazioni sugli emettitori ed i ripetitori IR.

Porta di Alimentazione USB posteriori 25

La porta USB posteriore fornisce 5V per la ricarica o alimentare i dispositivi USB, tra cui lo streaming di lettori musicali. Questa porta non consente la riproduzione di audio.

La porta può essere configurata in modo da rimonere alimentatoanche quando l'RAP-1580 e in modalità standbytramite il menu di configurazione del pannello frontale (vedi opzione POWER MODE sulla pagina 137).

Questo opzione di configurazione consente ai dispositivi collegati a rimonere alimentati da utilizzato con la funzione di segnale senso per automatica di controllo on / off.

Quando è configurato per fornire alimentazione continua alla porta USB del pannello posteriore, la RAP-1580 si consumano energia aggiuntiva,anche quando è in modalità stand-by.

Connetlore RS232 18

L'RAP-1580, tramite la porta RS 232, poue essere gestito da un software di controllo audio di terme parti per integrare l'apparechio in un systema di automazione domestica. La presa RS 232 sul retro richiede un cavo serial standard con connettori DB-9 maschio-femmina.

Connetto di rete 19

La presa NETWORK per connettori RJ-45 sul pannello posteriore permette di collegare l'RAP-1580 a una rete locale e quindi ad Internettramite un cavo CAT-5. Tale collegamento non è necessario per il normale funzionamento, ma consente di ricevere via Internet aggiornamenti software e permettere l'integrazione dell'apparecchio in sistemi di automazione domotica.

Per maggiori informazioni sulla connessione alle reti locali, cavi, software di controllo ed aggiornamenti, contattare il rivenditore Rotel.

Collegamento dei componenti

Collegamento dei diffusori

Vedi Figure 4

L'RAP-1580 dispone di sezioni di amplificazione alte a pilotare fino a sette diffusori, tiplicamente per i canali frontali destro/sinistro, canale centrale, canali surround destro/sinistro e uno o due canali centrali posteriori. I collegamenti vengono effettuali tramite sette coppie di morsetti (una per ciascun diffusore) che accettano cavo spellato, forcelle o spinotti a banana (solo per taluni Paesi).

Tutt i diffusori devo ave un'impedenza nominale di 4 ohm o superiore.

I morsetti di ciascuna coppi sono differenziati tramite colori per evidenziarne la polarità: il rosso identifica il terminale positivo (+), il nero quello negativo (-). Eseguire i collegamenti rispettoando scrupolosamente la polarità, vale a dire connettere sempre il terminale positivo di ciascun diffusore al corrispondente terminale rosso del sintoamplificatore ed il negativo a quello nero.

Le coppie di morsetti sono denominate LEFT FRONT, RIGHT FRONT, LEFT SURROUND, RIGHT SURROUND, CENTER, CENTER BACK LEFT e CENTER BACK RIGHT.

Portare i cavi di collegamento dal sintoamplificatore ai diffusori. Prevedere sufficiente cavo libero da entrambi i lati sono da poter spostare diffusori e sintoamplificatore agevolmente al fine di accedere ai rispetti terminali. Se si utilizzato spinotti a banana, collegarli ai cavi e quindi introdurli nella parte posteriore dei morsetti completeness avvitati (ruotarli in senso orario). Se si utilizzato forcelle, collegarle ai cavi quando svitare il morsetto, insirere la forcella in modo che rimanga a contatto con le parti metalliche del morsetto e serrarlo con forza. Se si desidera collegare direttamente ai morsetti il cavo spellato, togliere circa 10mm di guaina da agli conduttore, avendo cura di non tagliare i singoli fili che lo compongono e di ritorcerli per evitare sfilacciamenti. In seguito svitare i morsetti, insirere la porzione di cavo spellato a contatto con le parti metalliche del morsetto e serrarlo con forza.

Per informazioni sulla connessione degli altoparlanti vedere le opzioni di configurazione audio nel menu di configurazione RAP-1580.

Assicurarsi che nessun conduttore tocchi in alcun modo quello adiacente o le parti metalliche dell'apparechio o degli altri morsetti. Una volta completati i collegamenti, è necessario configurare il sintoamplificatore in funzione del tipo di diffusori utilizzato e calibrare i livelli di riproduzione. Vedere la sezione Regolazioni più avanti nel manuale.

Collegamento di un amplificatore esterno

Vedi Figure 3

L'RSP-1580 dispone di uscite preamplificate sua non bilanciate (RCA) per la connessione di amplificatori finali atta pilotare fino a otto (sette se si usano collegamenti bilanciati) diffusori in sistemi surround da 5.1 a 7.1.4. Sono presenti inoltre due uscite per subwoofer amplificati.

Per collegare gli amplificatori, utilizzare un cavo audio da agli uscita all'ingresso del canale dell' amplificatore che pilota il diffusore corrispondente. Ad esempio, collegare l'uscita FRONT L al canale dell' amplificatore che fa capo al diffusore frontale sinistro. Esistono due prese CENTER, utilizzarne una se si possiede un solo diffusore centrale o entrambse se i centrali sono due. In sistemi 6.1 o 7.1 canali, effettuare uno o due ulteriori collegamenti per il canale/i centrale/i posteriori/i. Le prese di quosti canali sono indicate con CB L1 e CB R2. Se si disponhe di un solo diffusore centrale posteriori, utilizzare la presa CB1. Soffitto o Top altoparlanti devono essere collegati alle prese Altezza 1 e 2 altezza.

Per informazioni sulla connessione di uscita del preamplificatore vedere le opzioni di configurazione audio nel menu di configurazione RAP-1580 a pagina 133.

Dopo ave collegato le uscite, è necessario configurare le impostazioni relative al tipo di diffusori in uso e regolare i livelli del volumetramite i segnali di prova dell'RAP-1580.Per maggiori dettagli fare riferimento alla sezione Regolazioni di quello manuale a pagna 131.

Collegamento di un subwoofer

Vedi Figure 3

Per collegare un subwoofer amplificato, utilizzato un normale cavo audio RCA o bilanciato XLR tra una delle due uscite RCA o XLR denominate SUB 1 e SUB 2 all'ingresso del subwoofer. Ad ambedue le uscite corrisponde lo stesso segnale. Utilizzarne una per collegare un solo subwoofer o entrambse se l'impianto ne preveDE due.

Dopo ave collegato il/i subwoofer, è necessario configurare le relative impostazioni e regolare il livello del volumetramite i segnali di provad dell'RAP-1580.Per maggiori dettagli fare riferimento alla sezione Regolazioni di questo manuale a pagina 135.

Collegamento di sorgenti con uscite HDMI (lettori DVD, Blu-ray, decoder TV, console di gioco, etc.)

Vedi Figure 6 e 10

I collegamenti con sorgenti qualilettori DVD, Blu-ray, decoder TV, etc. devono essere effettuali usinge le connessioni HDMI.Collegare un'estremita del cavo HDMI al connetatore dell'uscita HDMI del compone tere sorgente e l'altra estremita ad uno degli ingressi HDMI IN sul retro del processore.

Collegamenti audio digitali: A seconda della configurazione del systema, èanche possibile utilizzare i collegamenti audio digitali assegnandoli alle sorgenti video HDMI. Collegare l'uscita digitale audio della sorgente ad uno degli ingressi DIGITAL IN 1-3 ottici o elettrici coassiali dell'RAP-1580. Poiché le connessioni HDMI trasmettono sua i segnali digitali video che quelli audio, nella maggioranza dei casi con l'HDMI non è necessario effettuare collegamenti audio digitali separati.

Utilizzare il menu Impostazione ingresso per assegnare l'ingresso audio digitale alla specifica sorgente video collegata tramite HDMI.

Collegamento dilettori DVD, Blu-ray o SACD con uscite analogiche

Vedi Figura 6

In alcuni casi ilettori DVD, Blu-ray, SACD o altri componenti multicanale possono essere collegati all'RAP-1580 tramite cavi audio RCA che trasportano segnali audio analogi già decodificati. In alternatively ilettori con uscite HDMI possono inviare al processore segnali digitali da decodificare.

Connessioni analogiche: Per collegare unlettore DVD, Blu-ray, SACD (o un qualsiastialto componente multicanale) tramite connessioni analogiche, utilizzare cavi audio RCA tra le uscite dellettore e gli ingressi MULTI INPUT sul retro dellRAP-1580, assicurandosi di rispetto il corretto ordinamento dei canali, ad esempio, uscita canale frontale destro all'ingresso FRONT R, frontale sinistro a FRONT L e casa via.

In base alla configurazione del sistema, effettuare sei connessioni (FRONT L & R, SURROUND L & R, CENTER, e SUBWOOFER), sette connessioni (aggiungendo il canale CENTER BACK), o otto connessioni (aggiungendo due canali CENTER BACK).

Gli ingressi analogi multitrasferiscono il segnale direttamente al controlo di volume e quindi alle uscite preamplificate, bypassando agli elaborazione digitale.

Connessioni digitali HDMI: Se illettore dispone di uscite HDMI, collegare sempliciente un cavo HDMI dall'uscita ad uno degli ingressi HDMI IN del processore come indicate in precedenza. Questo cavo trasporta il segnale video ed il segnale audio digitale. La decodifica dell'audio multicanale viene in quello modo gestita direttamente dall'RAP-1580.

Collegamento di un monitor

Vedi Figura 10

L'RAP-1580 è dotato di due uscite HDMI, ma solo una permette la visualizzazione dei menus sullo schermo (OSD) ed è abilitata per il canale di ritorno audio ARC. Questa uscita, indica sul pannello posteriori con ARC/OSD.

Collegamento di unlettore CD (XLR)

Vedi Figura 8

Collegamenti audio digitali: Collegare l'uscita dellettore CD ad uno qualsiadi degli ingressi DIGITAL IN ottici o elettrici coassiali dell'RAP-1580 casi dautilizzare la sezione di conversione D/A dell'RAP-1580. Tramite il menu Impostazione ingresso assegnare quando l'ingresso audio digitale scelto alla sorgente CD. L'impostazione predefinita è CD.

Collegamenti audio analogici:

Opzione 1: Collegare le uscite analogiche sinistra e destra dellettore CD alla prese RCA denominate INPUT CD Left & Right.

Opzione 2: Se illettore CD (o un'altra sorgente) è dotato di uscige analogiche bilanciate con connettori XLR, è possibile utilizzato per il collegamento gli ingressi XLR dell'RAP-1580. Collegare le uscige bilanciate destra e sinistra della sorgente alle prese BALANCED INPUT R & L.

Sebbene non vi siano connessioni video da effettuare per unlettore CD, I'RAP-1580puo assegnare unalto ingresso video alla sorgente CD o XLR. Le opzioni video sono HDMI 1-8 (oppure ingresso frontale), Ultima sorgente video o Disabilitato. Le impostazioni predefinite prevedono HDMI 1 come ingresso video assegnato a CD e XLR.

Collegamento di un Sintonizzatore

Vedi Figura 9

Collegamenti audio digitali: Se si utilizza un sintonizzatore con uscita digitale, collegarla ad uno degli ingressi DIGITAL IN 1-3 ottici o elettrici coassiali dell'RAP-1580.

NOTA: La sorgente Tuner (sintonizzatore) non preveDE l'assegnazione di un ingresso digitale. Per collegare un sintonizzatore con uscita digitale si consiglia quando di utilizzato una delle sorgenti Video 1-8.

Collegamenti audio analogi: Se si utilizza un sintonizzatore, collegare le sue uscite sinistra e destra alla copbia di ingressi audio analogi TUNER dell'RAP-1580. Assicurarsi di collegare il canale destro al connettore di ingresso R, ed il canale sinistro al connettore di ingresso L.

Sebbene non vi siano connessioni video da effettuare per un sintonizzatore, I'RAP-1580 vuo assegnare un altre ingresso video alla sorgente TUNER. Le opzioni video sono HDMI 1-8 (oppure ingresso frontale), Ultima sorgente video o Disabilitato. Le impostazioni predefinite prevedono HDMI 1 come ingresso video assegnato a TUNER.

Collegamento di un iPod/iPhone

Vedi Figura 7

Collegare un iPod/iPhone alla presa USB frontale.

NOTA: Gli ingressi audio CD, PHONO, XLR, MULTI, USB, PC-USB, Bluetooth e TUNER sono assegnati come impostazione di fabbrica all'ingresso video HDMI 1. Questa opzione può essere modificata in HDMI 1-8 (oppure ingresso frontale), Ultima sorgente video o Disabilitato.

Descrizione del pannello frontale

Quella che segue è una breve spiegazione di alcuni elementi del pannello frontale dell'RAP-1580. Maggiori dettagli sono riportati nelle successivesezioni del manuale.

Display

Il grande display frontale è in grado di visualizzare i dati OSD per consentire la regolazione diretta del processore. Quando non si utilizzato i dati, vengono visualizzate il volume, la modalità DSP, informazioni sulla sorgente selezionata e sulla modalità audio trattata al momento.

Sensore telecomando z

Questo sensore riceve i segnali infrarioso inviati dal telecomando. É quando importante non oscurarlo.

NOTA: I rimonenti tasti e comandi del pannello frontale sono descritti nel successivo capitolo Descrizione dei tasti e dei comandi.

Descrizione del telecomando

Con l'RAP-1580iene fornito il telecomando RR-CX100. Il telecomando cui poto utilizzare due diverse series di codici di controllo (codeset 1 e codeset 2) nel caso si riscontrassero conflitti con altri modelli Rotel. Premere contemporaneamente sul telecomando i tasti TUNER e 1 per il codeset 1 (oppure TUNER e 2 per il codeset 2) mantenendoli premuti per 5 secondi finché non lampeggia la retroilluminazione del telecomando stesso per impostare i codici di controllo desiderati. In alternatively il menu Impostazione dellaSYSTEMA consente di scegliere tra codeset 1 e codeset 2. L'impostazione di fabbrica è codeset 1.

Il telecomando RR-CX100 più又能 controllare le principali funzioni di unlettore CD Rotel, comme riproduzione, stop, pausa, salto traccia, etc. Per attivarequeste funzioni premere il tasto CD sul telecomando. Se illettore è collegatoagli ingressi bilanciati XLR, è possible attivare les funzioni premendo il tasto XLR. In questo caso è perneccasario "istruire" il telecomando ad attivare tali funzioni con il tasto XLR premendolo assieme al tasto 1 e mantenendoli premuti per 5 secondi finché non lampeggia 2 volte la retroilluminazione del telecomando stesso. Per disattivare le funzioni di controlo del CD, premere XLR ed 0mantenendoli premuti per 5 secondi fino a quando non lampeggia la retroilluminazione.

I tasti di lavoro delle funzioni dellettore si attivano solo dopo aver premuto CD o XLR sul telecomando. Selezionando da telecomando un'altra sorgente quistiti tasti rimangono inattivi.

Descrizione dei tasti e dei comandi

Questa sezione describing brevamente le funzioni dei tasti e dei comandi sul pannello frontale e sul telecomando. Istruzioni più dettagliate sul loro uso nei paragrafi che seguono.

Tasto STANDBY 1 e tasti ON/OFF A

Il tasto STANDBY sul frontale ed i tasti ON ed OFF sul telecomando permiettono di attivare/disattivare l'apparecchio. Il tasto principale di accensione POWER [31] sul pannello posteriore delve essere in posizione ON per poter accendere l'apparecchio in standby.

Manopola 4 e tasti VOLUME D

La grande manopola sul pannello frontale ed i tasti VOLUME e▼ del telecomando agiscono sul controllo generale di volume e regolano il livello d'émissione di tutti i canali contemporaneamente a partire dal mute, 1 a 96.

Tasto DISPLAY 12 o DISP 8

Premere il tasto DISPLAY (o DISP sul telecomando) per passare alla modalità di visualizzazione TFT e TV.

Tasto MENU 工 o SETUP

Tasti direzionali di selezione ①

Il tasto MENU (o SETUP sul telecomando) attiva la visualizzazione dei menu OSD sul display frontale e sul monitor TV collegato all'uscita HDMI contrassegnata da OSD. Premere nuovamente il tasto per interrompere la visualizzazione. Utilizzato i tasti direzionali con le quattro freccé ed il tasto ENTER disponibili sul frontale e sul telecomando per accedere ai singoli menu.

Taste MUTE F

Premere una volta甚么 tasto per silanziare l'audio. Sul display frontale e sul monitor TV appeare un'indicazione che la funzione mute è attenuata. Ripremere il tasto per riportare il volume al livello precedente.

Tasto INPUT e tasti selezione sorgenti M

Premendo il tasto INPUT sul pannello frontale appeare sul display l'elenco delle sorgenti. Per selezionene una, inquadrarla tramite i tasti direzionali 5 e successivement premere il tasto ENTER per confirmare. I tasti di selezione delle sorgenti sul telecomando attivano direttamente la sorgente corrispondente.

Taste SUR+ 11B

Questo tasto consente di visualizzare sul display le informazioni sulla modalità surround in uso per la sorgente attualmente selezionata. La modalità più essere configurata nel menu Impostazione ingresso per agli sorgente. Premere più volte il tasto SUR + per passare in rassegna le modalità disponibili.

Le modalità disponibili variano a seconda della sorgente selezionata e del tipo di segnale, analogico o digitale, ricevuto.

Altri tre tasti ⑧ sul telecomando consentono la selezione diretta di alcune modalità surround.

2CH: cambia la modalità audio in Stereo, 2 Canali Downmix o Bypass analogico.

BYPASS: esclude dal percorso del segnale agli elaborazione digitale.

PLCM: selezione modalità surround Dolby Atmos.

Tasti riproduzione ①

Questi tasti fornisco i comandi base per un dispositivo come un iPod/ iPhone collegato alla presa frontale USB: riproduzione, stop, pausa, traccia successiva, traccia precedente.

Tasto DIM ①

Utilizzato quello tasto per attenuare l'illuminazione del display sul pannello frontale.

Le regolazioni effettuate tramite quello sono temporanee e non vengono salute spegnendo l'apparecchio.

Con questi tasti è possibile accedere alle regolazioni dei diffusori e modificare il livello di uscita dei diffusori posteriori surround, centrali e subwoofer. Utilizzare i tasti direzionali e sul telecomando per variate i valori. Le modifiche apportate tramite questi tasti sono solo temporanee. Per effettuare regolazioni permanenti, memorizzate spegnendo l'apparecchio, è necessario accedere al menu Impostazione livello diffusori.

Tasto MEM E

Questo tasto non è operativo sull'RAP-1580 e viene'utilizzato unicamente con i sintonizzatori Rotel per memorizzare un'emittente nelle preselezioni.

Tasto LIGHT N

Premere quello tasto per attivare la retroilluminazione dei tasti del telecomando, utile quando lo si impiega in ambienti bui.

Luce di assistenza ①

Premere e mantenere premuto il tasto LIGHT (N) per 3 secondi per accendere sul retro del telecomando la luce di assistenza, utile per reperire oggetti in locali scarsamente illuminati. La luce rimarra accesa fina a quando il tasto viene tenuto.

Selezione automatica dei formati surround

La decodifica delle sorgenti digitali collegate è di norma automatica, con il rilevamento reso possibile da speciali codici inserti nella registrazione che indicano al processore quale decodifica attivare. Ad esempio, quando viene rilevato un fornato surround Dolby Digital 5.1 o DTS 5.1, l'RAP-1580 attiva la relativa decodifica.

L'RAP-1580 riconosce un segnale digitale con codifica Dolby Surround (come ad esempio la traccia predefinita di multi DVD) ed attiva la decodifica Dolby. Inoltre tramite il menu Impostazione ingresso è possibile prestabilitire una modalità surround base da utilizzato per ciascun ingresso. In proposito si veda la specifica sezione più avanti nel manuale. Tale preimpostazione per ciascun ingresso, assieme al rilevamento automatico delle trace Dolby Digital e DTS, rende l'utilizzo del surround totalmente automatico.

Per segnali stereo provenienti, ad esempio, dalettori CD e sintonizzatori, è possibile preimpostare Bypass/Stereo come modalità di riproduzione base per l'audio a 2 canali o la modalità DSP se si preferisce ascoltare le sorgenti musicali con effetto surround.

NOTA: Un segnale digitale in ingresso viene riconosciuto automaticamente ed opportunamente decodificato dal processore. Tuttavia con dischi Blu-ray dotati di più colonne sonore, sare necessario specificare allettore quale traccia inviare all'RAP-1580. Ad esempio, potrebbe essere necessario entrare nel menu iniziale del disco per selezionale la colonna sonora Dolby Digital o DTS desiderato.

Selezione manuale dei formati surround

Per coloro che"Ince preferiscono avere un ruolo maggiornente attivo, i tasti del pannello frontale e del telecomando consentono di scegliere manualmente i vari surround non rilevati automaticamente oppure, in taluni casi, di disattivare l'automismo della selezione.

Le impostazioni manuali sono essere usate quando si desidera riproduire:

• Stereo 2 canali (diffusori sinistro/destro, e in base alla impostazioni dei diffusori anche subwoofer)enza elaborazioni surround.
• Riduzione a 2 canali stereo (downmix) di registrazioni Dolby Digital 5.1 o DTS.
• Registrazioni 2 canali riproduzione in Dolby stereo 3 canali (sinistro/ centrale/destro).
• Registrazioni 2 canali riprodotte in stereo 5, 7, 9 o 11 canali.
• Altre modalità potrebbero essere disponibili a seconda della configurazione del sistema e del materiale sorgente attiva.
• Segnali digitali PCM 2 canali (non a 96kHz ) possono essere riprodotti in modalità Dolby 3-Stereo, 5 canali stereo, 7 canali stereo, 9 canali stereo, 11 canali stereo, Stereo 2 canali, Dolby Atmos e DTS Neural:x.

Per cancellare la modalità surround premere il tasto SUR+ sul telecommando o sul pannello frontale per passare in rassegna le opzioni disponibili. Tramite il tasto 2CH sul telecommando è possible riproduire un segnale multicanale in modalità stereo a 2 canali (downmix).

NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionale.

Audio digitali

Tutt i segnali a 2 canali non Dolby Digital che giungonoagli ingressi digitali dell'RAP-1580 possono essere riprodotti nelle seguenti modalità: Stereo, 2 canali stereo, Dolby 3 stereo, 5 canali stereo, 7 canali stereo, 9 canali stereo, 11 canali stereo, Dolby Atmos e DTS Neural:x.

Ogni parametro relativo alla riproduzione della gamma Bassa (dimensione dei diffusori, subwoofer e frequenza di crossover) influisce sugli ingressi digitali stereo.

Per cancellare la modalità surround premere il tasto SUR+ sul telecommando o sul pannello frontale per passare in rassegna le opzioni disponibili. Tramite il tasto 2CH sul telecommando è possibile riproduire un segnale multicanale in modalità Stereo a 2 canali (downmix).

NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionale.

Audio analogico stereo

A questa categoria appartengono tutti i segnoli analogici stereo inviatiagli ingressi analogici dellRAP-1580 dalettori CD, sintonizzatori AM/FM, etc.

Per i segnali analogici è fondamentale innanzitutto scegliere quale percorso si considera far seguire loro all'interno dell'RAP-1580. La prima opzione è il

cosiddetto "bypass analogico": il segnale stereo viene inviato direttamente al controlo del volume e quando alle uscite,enza subire alterazioni di sorta, dal momento che tutti i circuiti digitali del processore vengono letteralmente "saltati". In quello caso nessuna delle funzioni di gestione della gamma Bassa, livello dei diffusori, equalizzazione o impostazione del ritardo sono attive. L'uscita per subwoofer è disabilitata ed il segnale a gamma intera viene inviato direttamente alle uscite corrispondenti ai due diffusori frontali.

In alternatively, una modalità DSP può essere attivata, questa converthe i segnali analogici ricevuti in digitali per poi elaborarli all'interno dell'RAP-1580. Questa consente di utilizzare tutte le funzioni, inclusa la gestione della gamma Bassa, il crossover per l'uscita subwoofer (che rimane attiva), l'equalizzazione, etc. Inoltre diviene possibile selezionare diverse modalità di riproduzione, come Stereo a 2 canali, Dolby 3-Stereo, 5 canali stereo, 7 canali stereo, 9 canali stereo, 11 canali stereo, Dolby Atmos e DTS Neural:x.

Per cancellare la modalità surround preme il tasto SUR+ sul telecomando o sul pannello frontale per passare in rassegna le opzioni disponibili.

NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionale.

Funzionamento di base

Questa sezione illustra il funzionamento di base dei comandi dell'RAP-1580 e del telecomando.

Selezione ingressi

É possible scegliere di ascoltare e/o videere una delle sorgenti collegata ai seguenti ingressi:VIDEO 1-8, CD, PHONO, XLR, MULTI, USB, PC-USB, BLUETOOTH o TUNER.

Tutti gli ingressi possono essere configurati utilizzando il menu Impostazione ingresso per selezionare quale presa HDMI utilizzato per il segnale video in entrata. Anche gli ingressi Video 1-8 possono essere configurati per accettare qualsiasi segnale audio analogico o digitale. L'impostazione predefinita per il segnale audio è "Audio HDMI".

Una volta configurati gli ingressi, è possibile selezionare la sorgente desiderata nei seguenti modi:

1. Premere il tasto INPUT 5 sul pannello frontale ed utilizzato i tasti direzionali 5 per selezionare una sorgente, ad esempio CD, Tuner, Video 1, etc., quindi premere ENTER al centro.
2. Premere sul telecomando il tasto relative alla sorgente desiderata

Utilizzo dell'ingresso USB per iPod/iPhone

Collegamento di un iPod/iPhone 10

1. L'iPod o l'iPhone possono essere collegati tramite il loro cavo alla presa USB frontale [1].
2. L'iPod o l'iPhone invieranno al processore file musicali in formato digitale. Tutte le operazioni di selezione dei brani e di controllo della riproduzione possono essere gestite dall'iPod/iPhone.
3. Il display dell'iPod/iPhone rimane attivo quando collegato all'RAP-1580.

Tasti di riproduzione ①

Questi tasti sul telecomando forniscono i comandi base per l'iPod/iPhone collegato alla presa frontale USB: riproduzione, stop, pausa, traccia successiva, traccia precedente.

Bluetooth

Collegamento di un dispositivo Bluetooth

Tramite Bluetooth è possibile inviare nelle fili al processore file audio musicali da qualiasi dispositivo esterno predisisto. Selezionale sull'RAP-1580 l'ingresso Bluetooth (BT) e dal dostro smartphone, etc., attivare la trasmissione per iniziare la ricerca di altri apparetti Bluetooth entro il raggio d'azione. Selezionale "Rotel Bluetooth" e stabilire la connessione. Una volta connesso il dispositorico, è possibile inviare all'RAP-1580 musica da riproduire.

NOTA: L'RAP-1580 è compatible con lo standard Bluetooth aptX, che consente la trasmissione di file audio con qualità paragonabile a quella di un CD.

NOTA: Alcuni dispositivi Bluetooth possono richiedere di effettuare nuovamente la connessione con l'RAP-1580 se quest'ultimo viene spento. Se ciò dovesse accadere, ripetere la procedura sopra descritta.

Presa posteriori PC-USB

Collegamento alla presa PC-USB

La presa USB di tipo B sul retro, denominata PC-USB [16], è utile per il collegamento di un computer dal quale inviare segnali audio PCM con risoluzione fine a 24 bit/192 kHz per la riproduzione.

Regolazioni

L'RAP-1580 dispone di due sistemi di visualizzazione delle informazioni per agevolare la gestione delsystema. Il primo consiste in una schermata con lo stato del systema che appara sullo schermo TV e/o sul display frontale agli qualvolta le impostazioni principali (volume, ingresso, etc.) vengono modificate.

NOTA: Sullo schermo indicazioni di stato sono disponibili solo su ingressi HDMI 4-8.

Un sistema di menu ON SCREEN DISPLAY (OSD) più complete è disponibile premendo il tasto SETUP sul telecommando o MENU 7 sul frontale. Questi dati dell'apprecchio. Le regolazioni effettuate durante la configurazione iniziale vengono memorizzate e non richiedono ulteriori modifiche durante il normale utilizzato del processore.

I menu OSD vengono visualizzati in diverse lingue. La lingua preimpostata e l'inglese. L'italiano è disponibile come opzione. Per modificare la lingua prima di procedere altre, consultare le istruzioni relative al menu CONFIGURAZIONE DEL SISTEMA, più avanti. Da esta schermata è possibile cancellare la lingua dei menu.

Comandi base

Tasti direzionali

I seguenti tasti sul telecomando sono utilizzati per richiamare i menu OSD e modificare le opzioni:

Tasto SETUP: Premendo questo tasto viene visualizzata lo schermata relativ a al Menu principale. Se il menu fosse già visibile, premendo il tasto lo si disattiva.

Tasti / : Premere questi tasti per spostarsi in alto o in basso tra le voci che appaiano nei menu.

Tasti / : Premere quosti tasti per cancellare le impostazioni di una voce del menù selezionata.

Tasto ENTER: Premere il tastingo al centro per confermare una selezione.

Tasto BACK: Premere quello tasto per ritornare al menu precedente.

Menu principale

Dal Menu principale è possibile accederate alle altre schermate di configurazione del sistema. Per richiamarlo, premere il tasto SETUP H sul telecomando o MENU 7 sul frontale. Per passare ad altri dati, spostare il cursore sulla为你 desiderata using i tasti direzionali sul telecomando o sul frontale, quando premere ENTER al centro. Premere nuovamente SETUP o MENU oppure selezionare "Uscita" alla base della schermata per disattivare il dato e tornare al normale funzionamento.

Configurazione degli ingressi

Una delle operazioni più importanti da compiere per la messa a punto iniziale dell'RAP-1580 riguarda la configurazione di ciascun ingresso al quale è collegato un componente sorgente tramite i menu di seguito descritti. In questa fase si ha la possibilità di predefinire svariate opzioni, inclusi il tipo di collegamento, la modalità surround desiderata, la denominazione di una sorgente ed altri ancora.

Impostazione ingresso

Questo menu, raggiungibile da quello principale, permette di configurare gli ingressi delle sorgenti. Nella schermata sono presenti le voci descripte di seguito, selezionabili tramite i tasti / .

SORGENTE: Indica il nome della sorgente attualmente selezionata (CD, TUNER,VIDEO 1-8,USB,PC-USB,XLR,PHONO,MULTI e BLUETOOTH).

NOME: I nomi visualizzati per ciascuna delle sorgenti possono essere personalizzati con denominazioni fino a otto caratteri, spazi compresi, scelte dall'utente. Ad esempio VIDEO 1 può essere dinominato in TV. Posizionare il cursore suQLsta voce e premere ENTER sul frontale o sul telecomando per essere indirizzati nel sottomenu che consente la modifica del nome.

1. Premere i tasti sul frontale o sul telecomando per selezionare la prima lettera del nome passando in rassegna la lista dei caratteri disponibili.
2. Premere il tasto ENTER sul frontale o sul telecomando per confermare il carattere scelto e spostare il cursore verso il successivo.
3. Ripetere i passi 1 e 2 sono stati inseriti. Premendo un'ultima volta il tasto ENTER viene memorizzato il nuovo nome. In alternatively premere il tasto BACK sul telecomando per confermare il nome scelto se i caratteri sono meno di otto.

INGRESSO VIDEO: Assegnare l'ingresso del segnale video al componente sorgente indicato alla prima voce, selezionandolo tra HDMI 1-7 e HDMI Front. Per sorgenti solo audio (come ad esempiolettori CD) scegliere "Disattivato". La sorgente video cui anche essere impostata su "Last Video Source" cosi quando si passa all'ingresso video specificato la sorgente video precedente non viene modificata. Questa funzione è utile se si desideraambiare soltanto l'audio e continuare a guardare tutto quanto visualizzato dall'ultima sorgente video.

INGRESSO AUDIO: Assegna al componente sorgente indicato nella prima voce nel menu da utilizzare. Le opzioni sono: OTTICO 1-3, COASSIALE 1-3, Audio HDMI, TUNE, MULTI INPUT, XLR, PHONO, CD, BLUETOOTH, USB, PC-USB, AUX, ARC o Off.

NOTA: Gli ingressi ottici, elettrici coassiali, CD ed XLR possono essere assegnati alla sorgente CD oppure Video 1-8. Ingresso audio non è disponibile per la sorgente di ingresso XLR, PHONO, TUNER, INGRESSO MULTI, Bluetooth o USB.

Quando si configura la sorgente "PC-USB" come ingresso audio è possible selezionale "USB Audio 1.0" oppure "USB Audio 2.0". Per poter'utilizzato quest'ultima modalità potrebbe rendersi necessario installare nel PC un apposto driver. Per maggiori informazioni fare riferimento al paragrafo relativivo all'Ingresso PC-USB di quello manuale.

USCITA TRIGGER: L'RAP-1580 è dotato di tre uscite trigger 12V (numera da 1 a 3) che fornisce un segnale a 12V DC per accendere componenti Rotel ed altri appearechi dell'impianto secondo necessità. Tramite esta voce del menu si attiva una o più uscite trigger 12V quando viene selezionata la sorgente specificata. Ad esempio, impostare l'ingresso VIDEO 1 per attivare un'uscita trigger 12V ed accendere illettore DVD richiamando tale ingresso. Per ciascuna sorgente cui èsere programmata una diversa combinazione di uscite trigger.

1. Selezionare la voce Uscita Trigger e premere il tasto ENTER sul frontale o sul telecomando.
2. Premere tasti direzionali / sul frontale o sul telecomando per cancellare la prima posizione da "spazio vuoto" a 1 (attivandoosi l'uscita TRIGGER 1 per quella sorgente) edutilizzare i tasti / per spostarsi alla posizione successiva.
3. Ripetere fino a programmare le Ire posizioni come desiderato e quando premere ENTER per confermare.

NOTA: L'uscita di trigger 12V 1 è stabilizzato per essere acceso su tutte le fonti di ingressso. Puo disattivare seguito la procedura come sopra.

MODALITA PREDEFINITA: Questa voce permete di selezionare una modalita surround come predefinita per ciascuna sorgente. La modalita cosi impostata verrà sempre utilizzata, a meno che il programma riprodotto non attivi automaticamente una particolare decodifica surround o sua stata temporaneamente richiesta una diversa modalita agendo sul telecomando o sul pannello frontale.

Le opzioni per le modalità surround predefinite sono: Stereo, Dolby 3 Stereo, 5 canali stereo, 7 canali stereo, 9 canali stereo, 11 canali stereo, Dolby ATMOS Surround, DTS Neural: X, Bypass analogico (solo per ingresso analogico) e Dipendente alla sorgente.

NOTA: Maggior parte dei tipi di formati digitali sono generalmente rilevati automaticamente e la decodifica appropriata viene attivata alla bisogno di effettuare una operazione.

Poiché le registrazioni Dolby e DTS vengono rilevate e decodificare automaticamente, di fatto l'impostazione predefinita di una modalità surround si limita ad indicare come elaborare un segnale stereo a 2 canali, ad esempio, preimpostando l'ingresso CD su 2 canali stereo, gli ingressi DVD e console di gioco su Dolby surround matriciale e l'ingresso TUNER sulla modalità stereo a 5 canali.

In casi particulari le impostazioni predefinite sono essere disattive manualemente tramite il tasto SUR+ sul pannello frontale o sul telecomando oppure ancora 2CH, PLCM e BYPASS sul telecomando. Vedere la sezione Selezione manuale delle modalità surround per maggiori dettagli.

RITARDO AUDIO: Conosciutaanche come "lip-sync" (sincronizzazione col movimento delle labbra),questa funzione permette di ritardare in misura variabile l'audio per sincronizzarsi alle immagini video.Tale funzione puo risultare utile quando il segnale video subisce un leggero ritardo rispetto a quello audio,come talvolta accade con processori video che modificano il formato.

L'intervallo di regolazione va da 0 a 500 milliseconds, a passi di 10 ms. L'impostazioneiene memorizzata individualmente per agli ingresso e si attiva automaticamente agli qualvolta viene selezionato.

REGOLAZIONE LIVELLO: Utilizzare Questa voce per attenuare il livello della sorgente rispetto alle altre. Questa funzione è utile per quale sorgenti che dovessero esibire un volume troppo elevato.

Le impostazioni previste sono 0 a-6, a passi di 0.5 dB.

FIXED GAIN: Configura un determinato livello di volume fisso per l'ingresso specificato. Per attivare la funzione premere i tasti + o - sul frontale impostandoosi anche il valore fisso desiderato per gli ingressi USB (frontale), PC-USB, o USB (Bluetooth). Una volta attivata la funzione, selezionando I'ingresso per il quale è stato impostato un valore fisso, il volume si porta

immediamente aquel livioso.

Le impostazioni previste sono VARIABLE (livello fisso disattivato), FIXED da 1 a 96.

Premere il tasto SETUP sul telecommando o MENU sul pannello frontale per uscire dal dato e ritornare al normale funzionamento del processore.

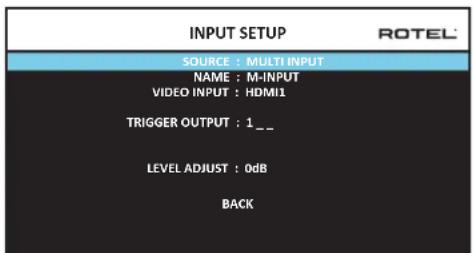

Configurazione ingresso Multi

Quando nel menu Impostazione ingresso si selezione l'ingresso MULTI, le opzioni disponibili cambiano, dal momento che si tratta di ingressi analogi ci diretti che escludono agli elaborazione digitale. Pertanto le voci INGRESSO AUDIO, MODALITA PREDEFINITA e RITARDO AUDIO non compaiano in quanto legate all'elaborazione digitale.

Configurazione degli Audio

Configurazione Audo

L'audio menu di configurazione con fi gure le uscite RCA amplificatore e preamplificatore. Lo schermo fornisce opzioni da 5.1 a 7.1.4 e un'opzione per 5.1 con Bi-amplificazione. Dopo aver selezionato la configurazione desiderata delle uscite degli altoparlanti e preamplificatore RCA connessioni segnali audio vengono visualizzate fino a 12 canali.

NOTA: Alcune uscite sono disponibili soloattraverso le uscite RCA preamplificatore erichiedono un amplificatore esterno.

Configurazione dei diffusori

Questa sezione del manuale describes the configurazione di numerousi parametri come ad esempio il tipo ed il numero dei diffusori, la gestione delle basse frequenze, la regolazione dei livelli di uscita di tutti i canali, i ritardi e l'equalizzazione parametrica.

Informazioni sulla configurazione dei diffusori

I sistemi home theater si differenziano tra loro per il numero di diffusori impiegati e per la loro disponibilità di riproduire le basse frequenze. Questo processore dispone di modalità surround dedicate ad impianti con un numero di diffusori variabile ed offre la possibilità di inviare le basse frequenze al diffusore (o ai diffusori) in grado di riproduirle al meglio, come subwoofer e/o modelli di grande dimensioni. Per una resa ottimale è necessario specificare quanti diffusori compongono il vostrosysteme e come redistribuire le basse frequenze.

Gli esempi di configurazioni che seguono fanno riferimento a diffusori definiti GRANDE e PICCOLO in relazione alle base frequenze che si considera far riproduire più che alle loro dimensioni fisiche. Più specificamente, utilizzare l'impostazione Grande per diffusori che si vuole riproducano bassi profondi e Piccolo per limitare la risposta e far riproduire i bassi da diffusori più adatti. Il sistema di gestione della gamma Bassa eliminerà le frequenze estreme dal segnale destinato ai diffusori regolati su Piccolo e le inviterà invece ai diffusori Grande e/o al subwoofer. Puo essere utile pensare alla definizione Grande come "gamma di frequenze estesa" ed a Piccolo come "gamma di frequenze limitata in basso".

• Cinque diffusori GRANDE con subwoofer: Questoistema non richiede il reindirizzato delle basse frequenze di tutti i canali al subwoofer. Tutti e cinque i diffusori sono riproduire i bassi dei rispetti canali. Il subwoofer si occupa del contento del canale normal. Al contrario, gli altri diffusori ed i relativi amplificatori sono molto sollecati alla riproduzione delle basse frequenze normalmente presenti nei vari canali.
• Cinque diffusori GRANDE sensa subwoofer: I diffusori frontali, centrale, e surround riproducono i bassi dei loro rispettivi canali.
• Cinque diffusori PICCOLO con subwoofer: Leasse frequenze di tutti i canali vengono inviate al subwoofer. Il subwoofer riproduce quindi tutti i bassi delsystema. Questa configurazione ha molti lati positivi: i bassi profondi sono riprodotti dal diffusore più indicate per esta funzione, i diffusori principali sono suonare più forte con minori distorsioni ed il compito dei relativi amplificatori si riduce notevolmente. Tale soluzione dovrebbe essere usata con diffusori principali da libreria o molto piccoli, ma può essere presa in considerazioneanche con diffusori frontali da pavimento e si dimostravantaggiosa quando l'impianto comprende amplificatori di potenza non elevata.
  Diffusori frontali GRANDE, centrale e surround PICCOLO con subwoofer: I bassi destinati ai diffusori centrale e surround vengono inviati ai diffusori frontali ed al subwoofer. I diffusori frontali "Grande" riproducono i bassi dei rispetti canali più quelli provenienti dai diffusori "Piccolo". Il subwoofer riproduce i bassi inviati dagli altri canali. Questa puo rivelarsi la configurazione più appropriata quando si dispone di una copbia di diffusori frontali capaci di ottime prestazioni sulle basse frequenze pilotati da robusti amplificatori. Un potenziale svantaggio puo consistere nel fatto che, utilizzando contemporaneamente le impostazioni Grande e Piccolo, la riposta sui bassi potrebbe non essere uniforme da canale a canale, al contrario di quello avviene per la configurazione precedente 5 Piccolo + Subwoofer.

NOTA: In alternatively, se si possie de unystem monomarcatelliti ^+ subwoofer come diffusori frontali, seguire le istruzioni del loro costrutto, collegando gli ingressi ad alto livello del subwoofer amplificato direttamente alle uscite degli amplificatori dei canali frontali e quindi i satelliti al crossover interno del subwoofer. In quello mode i diffusori possono essere indicati come Grande ed il subwoofer andra disattivato per tutte le modalità surround. Nessuna porzione del segnale verrà persa in quanto il processore provederà ad inviare i bassi ai diffusori frontali e quindi al subwoofer delsystema. Questa configurazione, che assicura il corretto funzionamento dei diffusori satellite utilizzando il crossover previsto dal loro costrutto, presente perché quale svantaggio in termini di taratura dell'impianto e non è generalmente la configurazione preferibile.

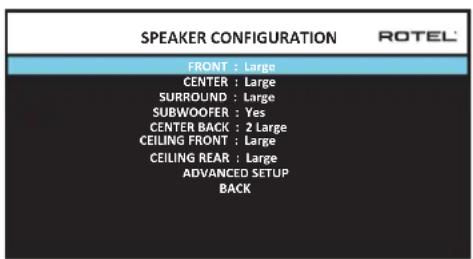

Configurazione diffusori

Questo menu, raggiungibile da quello principale, viene utilizzato per configurare lRAP-1580 in funzione dei diffusori utilizzati nel systeme e per determinare la gestione della gamma Bassa come descripto in precedenza.

Sono presenti le seguenti voci (tra parentesi le opzioni disponibili):

FRONTALI (Piccolo/Grande): Utilizzato l'impostazione "Grande" se si considera che i nostri diffusori frontali riproducano bassi profondi (segnale a gamma intera). Utilizzato "Piccolo" inceve per indirizzare leasse frequenze dei canali frontali al subwoofer (segnale filtrato e limitato in basso).

CENTRALE (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che il diffusore centrale riproduca bassi profondi (segnale a gamma intera). Utilizzare invece "Piccolo" nel caso il diffusore centrale sa limitato sui bassi, oppure se si preferisce inviare le frequenze estreme al subwoofer (segnale filtrato). Scegliere "Nessuno" se l'impianto non comprende un diffusore centrale (le modalità surround ridistribuiranno automaticamente i segnali di quello canale ai due diffusori frontali, creando un canale centrale virtuale).

SURROUND (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che i diffusori surround riproducano bassi profondi (segnale a gamma intera). Se i diffusori posteriori sono limitati sui bassi o se preferisce inviare le frequenze estreme al subwoofer (segnale filtrato), usare l'impostazione "Piccolo". Qualora l'impianto non preveda diffusori posteriori surround, selezionare "Nessuno" (i segnali dei canali surround verranno inviati ai diffusori frontaliosi da non perdere nessuna informazione).

SUBWOOFER (Si/Max/No): Se nel sistema è presente un subwoofer selezionare "Si", al contrario "No" se l'impianto non lo prevede. Con "Max" si ottiene un effetto più marcato, con leasse frequenze dei vari canali inviate sia al subwoofer, sia ad agli altri diffusore per il quale è stata selezionata l'impostazione Grande.

POSTERIORE CENTRALE (Grande1/Piccolo1/Grande2/Piccolo2/Nessuno): Alcuni impianti sono dotati di uno o due diffusori centrali posteriori addizzionali. Utilizzato l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si considera che il/i diffusore/i riproduca/ripproducano bassi profondi (segnale a gamma intera). In particolare, "Grande1" se si possiede un diffusore (sistema 6.1), "Grande 2" se i diffusori sono due (sistema 7.1). Se il/i diffusore/i ha/hanno una capacità limitata sulleasse frequenze o se si preferisce che i bassi siano inviati al subwoofer, utilizzato l'impostazione "Piccolo" ("Piccolo1" per un diffusore, "Piccolo2" per due diffusori). Se I'impianto non prevede diffusori centrali posteriori, selezionare "Nessuno".

CEILING FRONT (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che i diffusori surround riproducano bassi profondi (segnale a gamma intera). Se i diffusori posteriori sono limitati sui bassi o se si preferisce inviare le frequenze estreme al subwoofer (segnale filtrato), usare l'impostazione "Piccolo".

CEILING REAR (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali, diffusore anteriore soffitto e diffusori surround impostati su Piccolo) se si desidera che i diffusori surround riproducano bassi profondi (segnale a gamma intera). Se i diffusori posteriori sono limitati sui bassi o se si preferisce inviare le frequenze estreme al subwoofer (segnale filtrato), usare l'impostazione "Piccolo".

IMPOSTAZIONI AVANZATE: La configurazione dei diffusori è solitamente un'operazione da eseguire una sola volta esendo valida per tutte le modalità surround. Tuttavia, per evenenze particolari, l'RAP-1580 consente di configurare i diffusori per ciascuna modalità. Evidenziare la voce "Impostazioni Avanzate" e premere ENTER per visualizzare il menu Impostazioni avanzate diffusori descritto più autres.

Per cancellare un'impostazione nel menu Configurazione Diffusori, evidenziate la voce desiderata utilizzando i tasti direzionali / e quando i tasti / per selezionare una delle opzioni disponibili. Per tornare al menu principale, selezionare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK. Premere invece SETUP sul telecomando o MENU sul frontale per uscire dai menu e tornare al normale funzionamento del processore.

Impostazioni avanzate diffusori

Nella maggior parte dei casi le configurazioni dei diffusori descripte in precedenza possono essere usate per tutte le modalità surround. Tuttavia l'RAP-1580 permette di personalizzare tali configurazioni per tre diverse modalità: Dolby, DTS e Stereo. Ad esempio è possible impostare Dolby e DTS per l'ascolto a 5.1 canali e Stereo per l'ascolto in 2 canali con oswana subwoofer. Inoltre in quello menu è possible regolare la frequenza di taglio del filtrlo passa-alto per i diffusori frontali, centrale, posteriori centrali e subwoofer.

NOTA: Nella maggior parte dei sistemi le impostazioni predefinite di quello menu garantisco i migliori risultati,enza bisogno di modificarle. Pertanto si consiglia di intervenire solo dopo aver perfettamente compreso il funzionamento della gestione dei bassi ed avere reale necessità di apportare modifiche, altrimenti passare direttamente al successivo paragrafo Impostazione subwoofer.

Sono presenti le seguenti voci (tra parentesi le opzioni disponibili):

DIFFUSORI (Frontali/Centrale/Surround/Posteriore Centrale/Frontali Soffitto/ Posteriore Soffitto/Subwoofer): Selezionare i diffusori da configurare con le impostazioni personalizzate.

NOTA: Tra le opzioni appara "F-ALTI" solo se in precedenza è stato indicato nel menu Configurazione diffusori alla voce POSTERIORI CENTALI o FRONTALI ALTI che il systemà è dotato di diffusori alti, per i quali non sono disponibili le voci CROSSOVER, DOLBY, DTS o STEREO.

CROSSOVER (40/50/60/70/80/90/100/120/150/200Hz/Disattivato): Questa você é relativa alla frequenza dei filtri passa-alto e passa-basso che limitano la banda destinata a tutti i diffusori definiti come Piccolo ed al subwoofer. Entrando in quello menu viene indicata la frequenza in uso, preimpostata a 100 Hz. Se si desidera modificare la frequenza di taglio per i soli diffusori selezionati più sopra, variare il valore indicato, ricordando che Questa impostazione ha effetto unicamente sulla gamma Bassa inviata ai diffusori.

NOTA: L'opzione "Disattivato" (disponibile solo per il subwoofer) esclude il filtroosi da inviare un segnale a gamma intera al subwoofer edutilizzareilusocosoverntero.

NOTA: Quando un diffusoreiene impostato su "Grande" nel menu Configurazione diffusori o ineso, la regolazione della frequenza di crossover non è disponibile, perché, per definizione, un diffusore di"This tipo è perfettamente in grado di riproduire l'intera gamma audio. Inoltre la voce CROSSOVER non è disponibile per l'ingresso MULTI.

DOLBY (Predefinita/Grande/Piccolo/Nessuno): Seleziona i diffusori evidenziati nella prima voce su "Grande", "Piccolo" o "Nessuno" superando l'impostazione principale del menu Configurazione Diffusori. Se si desidera utilizzare l'impostazione determinata nel menu Configurazione Diffusori selezionale "Predefinita". L'opzione "Nessuno" non è disponibile per i diffusori frontali.

DTS (Predefinita/Grande/Piccolo/Nessuno): La stessa opzione descripta in precedenza per il Dolby, con la differenza che questa impostazione avrè effetto unicamente con le decodifiche DTS.

STEREO (Predefinita/Grande/Piccolo/Nessuno): La stessa opzione descritta in precedenza per il Dolby, con la differenza che questa impostazione avr a effetto unicamente in modalita Stereo. Per il subwoofer, le precedenti selezioni per DOLBY, DTS, e STEREO divertano "Si/No/Predefinita". Il subwoofer verr a impostato su "Predefinita" se i diffusori anteriors sono impostati nella stesso modo, nelle dovrebbe venir impostato su "Si" se i diffusori anteriors sono definiti "Piccolo".

NOTA: Quando i diffusori frontali vengono regolati per utilizzare le impostazioni predefinite del menu Impostazioni Avanzate Diffusori, le opzioni "Grande/Piccolo/Nessuno" di DOLBY, DTS o STEREO non sono disponibili per gli altri diffusori. Questi ultimi useranno le impostazioni definite nel menu Configurazione Diffusori.

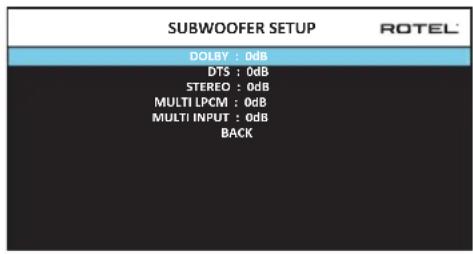

Impostazione subwoofer

Le cinque voci di quello menu permettono di effettuare regolazioni del livello del subwoofer per ciascuna modalita surround indipendente da quanto determinato nel successivo menu Regolazione livello diffusori.

DOLBY:

DTS:

STEREO:

MULTI LPCM:

INGRESSO MULTI:

Utilizzare i tasti /▼ per spostarsi verso una specifica modalità surround e /▼ per regolare il livello del subwoofer per tale modalità. Le opzioni comprendono valori da -9 dB a +9 dB e MAX (+10dB). Qualsiasi vale positivo o negativo è riferito al livello dell'impostazione principale, pertanto 0 dB non modifica tale livello. Ad esempio -2 dB per una modalità surround significata che il livello del subwoofer sare di 2 dB più basso rispetto al livello del subwoofer quando viene selezionata那一 modalità. Utilizzare esta impostazione per regolare il livello del subwoofer nelle varie modalità surround. Una variazione del livello principale del subwoofer si ripercuoterà su tutte le regolazioni effettuate per le singole modalità surround.

É consigliabile Maintainere l'impostazione su 0 dB per tutte les modalità surround durable la taratura dell'impianto con i segnali di prova e familiarizzare con il risultato per un certo periodo. Nel tempo, après avoir ascoltato diverse registrazioni, il livello del subwoofer con certe modalità surround potrebbe risultare o excessivo o carente. Seosi fosse, è possibile intervenire per mezzo di queste regolazioni per modificare il livello delle basse frequenze per ciascauna modalità surround. Quando il livello principale del subwoofer è calibrato a dovere (vale a dire in maniera non esagerata), solitamente non si rendono necessarie ulteri regolazioni individuali per ciascauna modalità surround.

Per tornare al menù principale, selezionare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando.

Regolazione livello diffusori

NOTA: Se il sistema è stato configurato per utilizzato due diffusori posteriori centrali, si troverà nel menu una voce aggiuntiva che offre la

possibilità di regolare indipendente i diffusori Posteriore Centrale destro e Posteriore Centrale sinistro.

Questo menu permette di definire livelli di volume uguali per tutti i diffusori (anteriore sinistro, centrale, anteriore destro, surround destro, centrale posteriori destro, anteriore soffitto destro, posteriore soffitto destro, anteriore soffitto sinistro, posteriore soffitto sinistro, centrale posteriori sinistro, surround sinistro e subwoofer) per garantire una corretta riproduzione surround. La procedura di calibrazione tramite segnali di prova (rumore rosa filtrato) consente di ottenerare la regolazione più accurata, in modo che le registrazione surround digitali vengano riprodotte nel modo in cui sono state concepite e costituisce una delle parti più importati dell'intera messa a punto delsystema.

Per accedere a dato menù ed effettuare la taratura con i segnali di prova, è necessario essere in una qualsi远处 modalità surround (eccetto quando bypass analogico) e con attivato un qualsi ingresso sorgente (eccetto MULTI). Entrare nei menu OSD e selezionare Regolazione livello diffusori dal dato principale per accedere.

Una volta in quello menu, si udira un segnale provenire dal diffusore evidenziato. Selezionare i diversi diffusori spostando il cursore sul diffusore desiderato tramite i tasti / . Il segnale verrà emesso dal diffusore scelto.

Seduti nell'abituale posizione d'ascolto, far riproduire il segnale ai diversi diffusori. Prendendone uno come riferimento, prestare attenzione ai livello degli altri per averire se è più alto o più basso. In caso di apprezabili differenze regolare l'emissione tramite i tasti / (con incrementi di 0,5 dB). Continuire spostando il segnale di prova su tutti i diffusori e regolare i relativi livelli fino a percepire da tutti lo stesso volume.

Per tornare al menù principale, evidenziare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando. Premere-inverse i tasti SETUP sul telecomando o MENU sul frontale per uscire dai uomini e tornare al normale funzionamento.

Taratura mediate fonometro

Calibrare ilsystema con un fonometro anziche ad orecchio garantisce risultati molto precisi e migliorari prestazioni. Sono disponibili sul mercato svariati fonometri,anche di costing nonccessivo,semplici e veloci dautilizzare.

Sia Dolby che DTS specificano un livello di taratura standard per le sale cinematografiche al fine di assicurare che le colonne sonore vengano riprodotte al volume previsto durante la realizzazione del film. Questo livello di riferimento deve garantire la riproduzione dei dialoghi ad un volume realistico, con i picchi più elevati suogni singolo canale a circa 105 dB. Il segnali di test dell'RAP-1580 sono generati ad un preciso valore (-30 dBfs), correspondente al suo registrato in digitale più alto possibile. Al livello di riferimento Dolby e DTS, quello segnale genera una pressione sonora parla 75 dB che è possibile rilevare col fonometro.

Regolare la Scala del fonometro su 70 dB, tempo di risposta lento e essere "pesato C" inserito. Tenere lo strumento lontano dal corso nella posizione abituale di ascolto: il metodo migliorare consiste nel montare il fonometro su un cavalletto per machine fotografiche. èanche possibile punctare il microfono del fonometro verso agli diffusore durante la misurazione del livello, tutvavia eseguire la misura con lo strumento in posizione fissa, rivolto verso il soffitto, è probabilmente il metodo più simplice e quello che in genere fornisce i migliorori risultati.

Aumentare il volume principale dellRAP-1580 fino a che il fonometro non indica 75 dB (+5 dB sulla scala dello strumento) nelle si riproduce il segnale di prova da uno dei diffusori frontali. Quindi utilizzate le regolazioni individuali dei canali nel menu Regolazione livello diffusori per calibrare il livello di agli diffusore, incluso il subwoofer,osi da ottenere sul fonometro unalettura pari a 75 dB.

NOTA: A causa della curva di filtraggio selezionata (pesato C) ed alle caratteristiche dell'ambiente d'ascolto, il livello reale del subwoofer potrebbe risultare leggermente superiore rispetto a quanto misurato. Per compensare questo effetto, Dolby sugerisce di regolare il subwoofer più basso di alcuni dB quando si effettua la taratura con un fonometro (ad esempio, calibrare il subwoofer per leggere sullo strumento 72 dB anziche 75). In definitiva il subwoofer dovrebbe essere regolato in base ai propri giusti personali e non è raro che multi preferiscano incrementare il livello del subwoofer或者其他 i 75 dB durante la visione di film. Una quantità esagerata di basse frequenze va perché a danno della corretta armonizzazione dell'impianto, arrivando perfino a coprir le suono dei diffusori principali e sollecita altre modo sua il subwoofer che il relativivo amplificatore. Se è possibile localizzare la provenienza dei bassi dal subwoofer, ciò significhe che il livello è troppo alto. L'ascolto di brani musicali è un'ottima soluzione per tarare correttamente il subwoofer, in quanto una gamma Bassa eccessiva risultata subito evidente. L'impostazione ottimale è很正常mente quella che fornisce le migliorioni prestazioni sua con brani musicali, sua con colonne sonore di film.

Memorizzare il livello del volume principale utilizzato durante la calibrazione. Per riproduire una traccia Dolby Digital o DTS al livello di riferimento, ritornare al volume utilizzato in fase di taratura. Si noti che alla maggior parte degli ascoltatori quello livello appeare troppo elevato. Poiché l'orecchio umano è sempre il miglior giudice, si regoli tranquilamente il volume principale secondo le proprie preferenze. Indipendentemente dal volume di ascolto scelto, è uncommon consigliato l'uso del fonometro per calibrare con precisione l'emissione di tutti i diffusori.

Impostazione distanza diffusori/ritardo

Questo menù, raggiungibile da quello principale, permette di stabilire un tempo di ritardo per agli diffusore. Ciò garantisce che il suono proveniente da ciascuno giunga simultaneamente al punto d'ascolto,anche quando i diffusori non si trovano tutti alla stessa distanza. Aumentare il ritardo dei diffusori collocati più vicino alla posizione di ascolto e ridurlo per quelli più lontani.

L'impostazione dei tempi di ritardo per agli diffusore è un'operazione molto semplice. É sufficiente misurare la distance in piedi (ft) o metri di agli diffusore dell'impianto rispetto alla posizione di ascolto e riportare il dato nelle voci del menu corrispondenti a ciascuno dei diffusori delsystema. La Scala di regolazione arrivava fino ad un massimo di 33 piedi (circa 10,6 metri), a passi di 0,25 piedi (7,5 centimetri): agli incremento di 0,25 piedi equivale ad un ritardo aggintivo di 0,25 ms.

Per cancellare l'impostazione del tempo di ritardo di un diffusore posizionare il cursore sulla relativa voce tramite i tasti / e premere i tasti / per aumentare o diminuire il ritardo. Per tornare al menu principale, evidenziar la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando. Premere invece i tasti SETUP sul telecomando o MENU sul frontale e tornare al normale funzionamento.

Impostazioni varie

Impostazionechestra

Tramite"Thiso menu,accessible da quello principale，e possibile effettuare varie regolazioni descripte di seguito:

LINGUA: Permette di selezionare la lingua nella quale vengono visualizzati i menu OSD.

CODICI TELECOMANDO IR: L'RAP-1580 ed il suo telecomando possono utilizzato due diversi codici di lavoro per le funzioni, codeset 1 (predefinito) e codese t. Modificare la seriesi codici nel caso si riscontrassero conflitti con altri telecomandi Rotel.

NOTA: Dopo aver cambiat o codici di commande del processore in questo, è necessario farloanche sul telecomando. Premere contemporaneamente sul telecomando i tasti TUNER e 1 per il codeset 1 (oppure TUNER e 2 per il codeset 2) mantenendoli premuti per 5 secondi finché non lampeggia la retroilluminazione del telecomando stesso per impostare i codici di controllo desiderati.

EQ PARAMETRICO: Attiva o disattiva l'equalizzatore parametrico.

SCHERMO: Questa você determina le informazioni visualizzate principale OSD HDMI e display TFT anteriore. Le opzioni sono: "Off", "HDMI Only", "TFT Only", "HDMI And TFT".

LUMINOSITA TFT: Regola la luminosità del display. Il Campo di regolazione spazia da -10 a +10.

SVEGLIATI RETE: Attivare o disattivare l'accensione e lo spegnimento via connessione di rete. Attivare esta funzione per l'uso con i sistemi di automazione che utilizzato il controllo IP.

NOTA: Quando Network Wakeup è configurata su Abilitato, la Rapida 1580 consumerà energia supplementare in modalità standby.

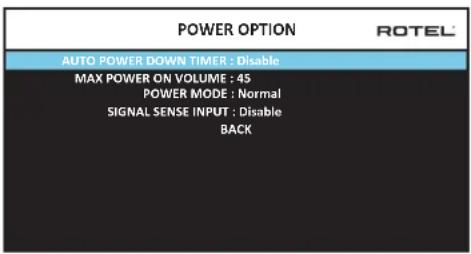

OPZIONE DI ALIMENTAZIONE: L'accesso alla configurazione di Auto Power Down Timer, Max Power On Volume, la modalità di rete e segnale di senso di ingresso.

TIMER SPEGNIMENTO AUTOMATICO: Determinina il periodo durante il quale l'apprecchio rimane acceso alla che vengano impartiti comandi. Trascorso il tempo indicate, I'RAP-1580, se inutilizzato, si spegne automaticamente (standby).

VOLUME MAX ALL'ACCENSIONE: Consente di impostare un livello di volume massimo da utilizzare agli volte che si accende il processore. La Scala di regolazione varia da 20 dB a 70 dB, a passi di 1 dB.

POWER MODE: Consente di controllare l'accensione dell'RAP-1580 tramite la connessione di rete quando collegato a un sistema di automazione domestica. In questo caso selezionare la modalità "Quick Power". Poiché il consumo di energia è più alto in quella modalità, se non è richiesto il controllo dalla rete, lasciare invariata l'impostazione predefinita "Normal Power". Questa funzione è simile all'opzione sveglia rete.

Le autre opzioni: Normale (Normal), Velocce (Quick).

NOTA: Quando la POWER MODE è confi gurato per "Quick", RAP-1580 consumerà energia supplementare in modalità standby.

SIGNAL SENSE: Controlla la presenza di un segnale audio digitale su un determinato ingresso. Quando tale ingresso viene selezionato per la riproduzione, l'RAP-1580 esamina il flusso di dati digitali per verificare se è presente un segnale audio. Se non viene rilevato alcun segnale audio per 10 minuti, l'amplificatore si pone in modalità standby, salvo riaccendersi automaticamente nel caso venga nuovamente individuato un segnale audio. Per disattivare esta funzione, selezionare l'opzione OFF (impostazione predefinita).

NOTA: Perutilizzare la funzione Signal Sense I'RAP-1580 delve riproduire la sorgente selezionata per tale funzione. Se si ascolta da una sorgente diversa, la funzione di spegnimento/accensione automatica non si attiva. Ad esempio: se per la funzione Signal Sense viene scelto I'ingresso COAX 1 e l'amplificatore riproduce il segnale proveniente da OPT 2, il rilevamento del segnale noniene effettuato.

NOTA: Quando l'RAP-1580iene postoin modalitàstandby tramite il telecomando, la funzione Signal Sense non si attivera fino a quando l'apparecchio rileva che il segnale audio non è cesserato per un periodo minimodi 10 minuti. Questo per impedire che l'amplificatore si riaccenda subito nel caso vi sia ancora un file audio in riproduzione.

NOTA: Quando la la funzione SIGNAL SENSEiene attivato, RAP-1580 consumera energia supplementare in modalità standby.

CONFIGURAÇÃO RETE: Tramite esta você si accede ad um menú che permette a regolazione di alcuni parametri per il collegamento del processore ad una rete informatica. Nella maggior parte dei casi è sufficiente utilizezzare l'impostazione "DHCP" alla sua Modalitya indirizzo IP, cosicché sa il router ad assegnare l'indirizzo di rete all'RAP-1580. Se il router non è regolato per l'assegazione degli indirizzi IP, ma utilizes indirizzi statici, variare l'impostazione su "Statico". A quello punto è necessario impostare manuallymente l'indirizzo IP ed altri parametri come Subnet mask, Gateway e DNS entrando nel menu Configuração indirizzo IP.

INFORMAZIONI SUL SOFTWARE: Indica le versioni attualmente in uso dei software dell'apparecchio, ovvero MAIN, DSP e STANDBY. Esisteanche un'opzione per verificare la disponibilità di aggiornamenti software, consentendo all'apparecchio la ricerca in Internet. Per fare quello è necessario che lRAP-1580 sua connesso ad una rete locale con accesso ad Internet. In alternatively, è possible installare gli aggiornamenti softwareattraverso la presa USB frontale.Per ulteriori informazioni sulle procedure di aggiornamento software, contattare il rivenditore Rotel.

RIPRISTINO DEFAULT FABBRICA: Tramite esta opzione è possibile riportare l'apparecchio alle impostazioni originali di fabbrica. Ogni regolazione effettuata dell'utente verrà cancellata.

NOTA: Prestare molta attenzione nel ripristinare le impostazioni di fabbrica in quanto agli regolazione effettuata durante le operazioni di messa a punto delsystema verrà definitivement cancellata.

Impostazione video

Questo menu consente di configurare alcuni parametri relativi alle uscite HDMI. Per maggiori informazioni si veda la sezione Ingressi ed uscite HDMI.

MODALITA AUDIO: Le opzioni sono "Solo uscita audio HDMI" oppure "Uscita pre-out abilitata". Con la prima, l'ingresso audio HDMI viene inviato al monitor TVtramite il collegamento HDMI e riprodotto dai loro altoparlanti interni. Per riproduire inceve I'audio tramite il sistema che fa capo all'RAP-1580, selezionare la seconda opzione.

NOTA: Quando viene selezionata l'opzione "Solo uscita audio HDMI" nessun ingresso audio HDMI arrivara alle uscite PRE OUT (RCA) o BALANCED (XLR) del processore. L'audio in ingresso HDMI verrà quando riproduzione unicamente dagli altoparlanti interni al monitor TV collegato.

STANDBY SORGENTE VIDEO: Le opzioni sono "Disattivato", "HDMI 1-7", "HDMI Frontale" oppure "Ultimo". Impostare la sorgente che viene normalmente utilizzata perché riproduire l'audio dal processore. In standby, l'RAP-1580 fara giungere al monitor TV sua i segnali video, sua quelli audiotramite la connessione HDMI.

Per tornare al menù principale, evidenziare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando.

Configurazione equalizzatore parametrico

Il menu di configurazione dell'equalizzatore parametrico consente di impostare, per ognuno dei diffusori e delle 10 bande disponibili, la frequenza centrale d'intervento entro i limiti indicate nella tabella sottostante, il fattore di merito o Q (owero la "larghezza" della curva d'azione del filtrto), nonché il guadagno. La corretta regolazione di un equalizzatore parametrico presupponone conoscenze ed attrezzature avanzate per misurare la risposta in frequenza dei diffusori in ambiente ed apportare le modifiche necessarie ad ottenere una risposta la più uniforme possibile. In genere queste impostazioni vengono modificate solo da installatori professionisti per garantire le migliorie prestazioni dell'intero sistema audio in un determinato locale d'ascolto.

Utilizzare i tasti direzionali con le freccce sul telecommando o sul frontale per selezionare una banda e premere ENTER per modificare frequenza, fattore di merito (Q) e guidagno. I tasti / permietono di cuiare i valori, nelle quelli / di spostarsi da un parametro all'alto. Una volta apportate le variazioni desiderate, ripremere ENTER per confermare e quando eventualmente passare ad un'altra banda.

FREQUENZA: Sono disponibili 10 bande, la cui frequenza centrale d'intervento cui èssere modificata all'interno degli intervalli fatto.

BANDA 1 Freq. 10-40Hz, a passi di 1 Hz Pred. 20 Hz
BANDA 2 Freq. 20-44Hz, a passi di 1 Hz Pred. 40 Hz
BANDA 3 Freq. 45-89Hz, a passi di 1 Hz Pred. 60 Hz
BANDA 4 Freq. 90-180Hz, a passi di 10 Hz Pred. 120 Hz
BANDA 5 Freq. 190-350Hz, a passi di 10 Hz Pred. 200 Hz
BANDA 6 Freq. 36-690Hz, a passi di 10 Hz Pred. 500 Hz
BANDA 7 Freq. 700-1900Hz, a passi di 100 Hz Pred. 1,2k Hz
BANDA 8 Freq. 2-7,78kHz, a passi di 100 Hz Pred. 4k Hz
BANDA 9 Freq. 8-20 kHz, a passi di 100 Hz Pred. 12k Hz
BANDA 10 Freq. 8-24kHz, a passi di 100 Hz Pred. 20k Hz

Q: Il fattore di merito (o Q) è regolabile tra 1 e 10.

GUADAGNO: Regolabile tra -12 e +2 dB.

Per uscire da quello menu, premere il tasto BACK sul frontale o sul telecomando oppure selezionare la voce "Indietro" alla base della schermata, quindi

premere i tasti SETUP sul telecomando o MENU sul frontale per tornare al normale funzionamento.

NOTA: Il fattore di merito (Q) determina la larghezza di banda del filtrlo, overo la sua curva d'intervento. Più il valore è alto, più la curva è stretta.

Risoluzione dei problemi

La maggior parte dei problemi che si riscontrano nei sistemi audio/video sono dovuti ad errorsi nei collegamenti e/o regolazioni errate. In caso di difficultà, cercare di individuire il tipo di difetto, controllare le regolazioni apportando, nel caso, le necessarie modifiche. Qualora il problema persista, fare riferimento ai seguenti suggerimenti:

L'apparechio non si accende

• Assicurarsi che il cavo di alimentazione sia inserito correttamente nella presa sul pannello posteriore ed in una presa di alimentazione elettrica funzionante.
• Assicurarsi che l'interruttore POWER sul pannello posteriore sia in posizione ON.

Nessun suono da agli ingresso

• Assicurarsi che la funzione MUTE sia disattivata e che il VOLUME non sia azzerato.
• Se non si utilizes i canali di amplificazione interni del RAP-1580, assicurarsi che le uscite preamplificate siano collegate ad un amplificatore di potenza e che quest'ultimo sua acceso.
  Assicurarsi che gli altoparlanti siano collegati e configurati correttamente.
• Assicurarsi che gli ingressi dei componenti sorgente siano collegati e configurati correttamente.
• Verificare che nel menu Impostazione video alla voce MODALITA AUDIO l'opzione selezionata sua "Uscita pre-outabilitata".

Nessun suono delle sorgenti digitali

• Assicurarsi che alla sorgente sia assegnato un determinato ingresso digitale e che l'ingresso stesso sia configurato per utilizzato un segnale digitale piuttosto che analogico.
• Verificare la configurazione dellettore digitale sorgente per assicurarsi che l'uscita digitale sia attiva.

Nessun suono da alcuni diffusori

• Controllare i collegamenti degli amplificatori e dei diffusori.
• Controllare le impostazioni dei diffusori nei relativi menu.

Nessuna uscita video

• Verificare che il monitor TV sia collegatorawnza errori e che l'ingresso sua correttamente assegnato.
• Controllare che la risoluzione della sorgente e quella del monitor TV siano compatibili. Una fonte 4K più essere inviato solo ad un monitor 4K.
• I cavi HDMI non devono avere una lunghezza superiore a 5 metri.
• Per riproduire materiale video 3D, accertarsi che il monitor utilizzato sua compatibile 3D.

Video e Audio non sincronizzati

• Verificare che per ciascuna sorgente sua selezionato il corretto ingresso video.
• Verificare che le impostazioni del ritardo audio (lip-sync) siano corrette.

Disturbio rumori quando si selezionano gli ingressi

• L'apparecchio utilizza dei reIe per commutare i segnali e preservare la massima qualita del suono. Il rumore meccanico causato dai reIe è assolutamente normale.
• Durante la commutation delle sorgenti HDMI possono verificarsi ritardi dovuti al tipo di comunazione "bidirezionale" propria dello standard HDMI e alla necessità per i due apparecchi connessi di scambiarsi informazioni, il cosiddetto "handshake". Il tempo necessario all'handshake varia a seconda degli apparecchi collegati.

Il telecomando non funziona

• Verificare che le batterie siano cariche ed inserite correttamente.
• Assicurarsi che il sensore IR sul pannello frontale non sia oscurato. Puntare il telecomando verso il sensore.
• Assicurarsi che il sensore non riceva forti raggi IR (luce solare, lampade alogene, etc.).
• Resettare l'apparecchio scollegandolo alla presa elettrica di alimentazione, attendere 30 secondi e quindi ricollegarlo.
• Assicurarsi che sua l'RAP-1580, sua il telecomando utilizzino la stessa seri di codici di controlo (codeset 1 o code set 2).

Caratteristiche tecniche

Audio

Potenza d'uscita continua 100 watt per canale

(20 - 20.000 Hz, THD< 0, 05%, 8 ohm) 7 canali guidato

Potenza d'uscita continua 150 watt per canale

(1.000 Hz, THD< 0,03%, 8 ohm) 2 canali guidato

Distorsione armonica totale

<003%

Distorsione dintermodulazione (60 Hz: 7 kHz; 4:1) <0,03%

Risposta in frequenza

Ingressi phono 20 Hz - 20 kHz; ± 1 dB

Bypass analogico 10 Hz - 100 kHz; ± 1 dB

Ingressi digitali 20Hz - 20kHz;± 0,5 dB

Fattore di smorzamento (1.000 Hz, 8 ohm) 230

Rapporto segnale/rumore (pesato A)

Bypass analogico 100 dB

Ingressi digitali 96 dB

Sensibilità d'ingresso/Impedenza

Ingresso phono 3.85 mV/47 kohm

Ingressi linea 300mV / 100 kohm

Ingresso bilanciato 600 mV/100 kohm

Livelo d'uscira 1,2V

Audio digitale LPCM (up to 192kHz, 24-bit)

Dolby

Surround,

Dolby® TrueHD,

Dolby ATMOS,

DTS-HD Master Audio TM.

DTS X

Video

Risoluzione segnali in ingresso

Risoluzione segnoli in uscita

Spazio colore supportata

sRGB, YCbCr 4:2:2, YCbCr 4:4:4

8 ingressi con 3 con supporto HDCP 2.2

2 uscite di supporto HDCP 2.2

canale ritorno audio (ARC)

Generati

Assorbimento

1100 watt

0,5 watt (standby)

120 V; 60 Hz [version USA]

230 V; 50 Hz (version CE)

2800 BTU/h

431× 192× 470mm

4U rack/177 mm

22,8kg

Tutte le specifiche dichiarate sono da riteners esatte al momento della stampa di quello manuale. Rotel si riserva il diritto di modificare le specifiche tecniche per migliorie nella preavviso.

Rotel ed il logo Rotel Hifi sono marchi registrati di The Rotel Co., Ltd. Tokyo, Giappone.

"Made for iPod" e "Made for iPhone" significano che un dispositivo elettronico accessorio è stato progettato specificamente per essere utilizzato con un iPod o iPhone ed è certificato dai loro sviluppatori conforme agli standard Apple. Apple non è responsable del funzionamento di quello accessorio, né della sua conformità alle regolamentiazioni di sicurezza. Si consideri che l'utilizzo di tali accessori con l'iPod o l'iPhone più interferire con il corretto funzionamento dei sistemi di trasmissione penza fili.

iPhone, iPod, iPod classic, iPod nano ed iPod touch sono marchi di fabbrica di Apple Inc. registrati in USA ed altri Paesi.

Made for

Innehåll
