BEDIENUNGSANLEITUNG DR 52 CA ALBRECHT

Bedienungsanleitung Deutsch / English / Français / Italiano DR 52 CAInhalt

9. Gewährleistungs- und Recyclinginformationen .................. 19

10. CE-Konformitätserklärung- Normen und Vorschriften ...... 20

11. Serviceanschrift ............................................................... 213Deutsch

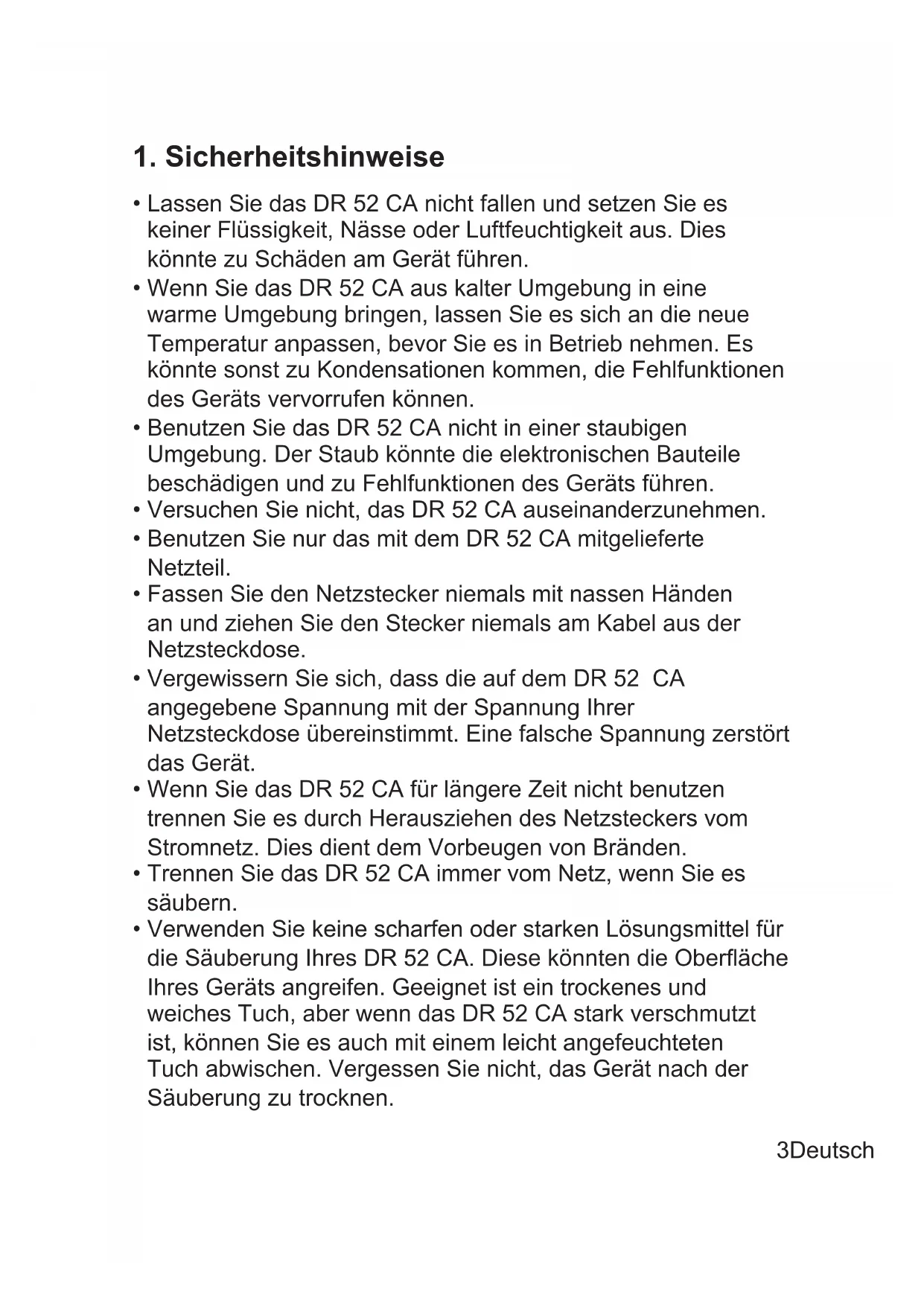

1. Sicherheitshinweise

• Lassen Sie das DR 52 CA nicht fallen und setzen Sie es keiner Flüssigkeit, Nässe oder Luftfeuchtigkeit aus. Dies könnte zu Schäden am Gerät führen.

• Wenn Sie das DR 52 CA aus kalter Umgebung in eine warme Umgebung bringen, lassen Sie es sich an die neue Temperatur anpassen, bevor Sie es in Betrieb nehmen. Es könnte sonst zu Kondensationen kommen, die Fehlfunktionen des Geräts vervorrufen können.

• Benutzen Sie das DR 52 CA nicht in einer staubigen Umgebung. Der Staub könnte die elektronischen Bauteile beschädigen und zu Fehlfunktionen des Geräts führen.

• Versuchen Sie nicht, das DR 52 CA auseinanderzunehmen.

• Benutzen Sie nur das mit dem DR 52 CA mitgelieferte Netzteil.

• Fassen Sie den Netzstecker niemals mit nassen Händen an und ziehen Sie den Stecker niemals am Kabel aus der Netzsteckdose.

• Vergewissern Sie sich, dass die auf dem DR 52 CA angegebene Spannung mit der Spannung Ihrer Netzsteckdose übereinstimmt. Eine falsche Spannung zerstört das Gerät.

• Wenn Sie das DR 52 CA für längere Zeit nicht benutzen trennen Sie es durch Herausziehen des Netzsteckers vom Stromnetz. Dies dient dem Vorbeugen von Bränden.

• Trennen Sie das DR 52 CA immer vom Netz, wenn Sie es säubern.

• Verwenden Sie keine scharfen oder starken Lösungsmittel für die Säuberung Ihres DR 52 CA. Diese könnten die Oberäche Ihres Geräts angreifen. Geeignet ist ein trockenes und weiches Tuch, aber wenn das DR 52 CA stark verschmutzt ist, können Sie es auch mit einem leicht angefeuchteten Tuch abwischen. Vergessen Sie nicht, das Gerät nach der Säuberung zu trocknen.4 Deutsch

• Legen Sie das DR 52 CA in seine Originalverpackung, wenn Sie es transportieren müssen. Bewahren Sie deshalb bitte die Verpackung auf.

• Ist das Gerät zu entsorgen, so beachten Sie bitte, dass es nicht mit dem normalen Haushaltsabfall entsorgt werden darf. Entsorgen Sie es über eine Annahmestelle für das Recycling von elektrischen Geräten. Setzen Sie sich bezüglich den Recycling-Möglichkeiten mit den örtlichen Behörden oder Ihrem Fachhändler in Verbindung.

2. Design und Tastenbeschreibung5Deutsch

Nr. Beschreibung Funktionen 1 TFT-Anzeige Anzeige 2 Standby-Taste Standby ein/aus 3 Antennenanschluss Für die mitgelieferte Wurf- Antenne oder eine externe DAB/UKW-Antenne 4 DC-Eingang Stromversorgung 5 Audioausgang Cinch-Buchse L/R für den Audioausgang Setzen Sie 2 AAA-Batterien im Batteriefach ein. Achten Sie auf die korrekte Polung der Batterien, wie im Batteriefach gezeigt.6 Deutsch

Die Verpackung enthält folgende Artikel: DR 52 CA Audiokabel Cinch auf Cinch Audioadapter Cinch auf 3,5 mm-Klinke Fernbedienung Netzteil Wurfantenne Benutzerhandbuch

• Schließen Sie die mit gelieferte Wurfantenne oder eine externe DAB/FM Antenne, sowie das Netzteil an die Rückseite des DR 52 CA an und stecken Sie den Netzstecker in eine Netzsteckdose.

• Die Uhrzeit, das Datum und die Symbole der aktivierten Wecker erscheinen danach auf der Anzeige. Datum und Zeit werden standardmäßig ebenfalls über das Radio (DAB oder UKW) aktualisiert. Wurde die Uhrzeit und das Datum manuell eingestellt, ist das automatische Update deaktiviert. Drücken Sie die Taste , um in den Standby-Modus zu wechseln.7Deutsch

• Bendet sich das Gerät im Standby-Modus, drücken Sie die Taste , um den Standby-Modus zu verlassen.

• Wenn Sie das erste Mal in den DAB-Modus wechseln, beginnt das Gerät automatisch mit dem Scannen nach DAB/DAB+- Sendern.

• Durch Drücken der Taste „Mode“ gelangen Sie in das Hauptmenü und durch Drücken der Taste „Tuning ▲/▼“ können Sie einen anderen Betriebsmodus (DA oder FM) auswählen.

• Sie können jederzeit durch Drücken der Taste „back“ zum vorherigen Bildschirm zurückkehren.

• Während der Musikwiedergabe können Sie die Lautstärke durch Drücken der Taste „+/-“ ändern. Durch Drücken der Taste können Sie den Ton stummschalten. Danach können Sie durch Drücken der Taste „+/-“ oder die vorherige Lautstärke wiederherstellen.8 Deutsch

Hinweis: Bevor Sie Radio hören, richten Sie die DAB/FM- Antenne für einen guten Empfang entsprechend aus. Das Symbol in der oberen rechten Ecke der Anzeige zeigt die Stärke des vom Gerät erkannten DAB/DAB+-Signals an. 4.1. Scannen nach DAB+-Sendern Automatisches Scannen: Drücken Sie die Taste „Scan“, um einen vollständigen Scan nach allen Sendern durchzuführen. Alternativ können Sie auch mit der Taste „Menu“ in das Menü wechseln und dort die Funktion „SCAN“ auswählen, die die gleiche Funktionalität besitzt. Alle Sender werden in der Senderliste nach Beenden des Scannens angezeigt. 4.2. Senderliste Drücken Sie zuerst die Taste „Menu“ zur Auswahl des Menüs. Wählen Sie danach „Station List“ aus, um sich die bereits gescannten Sender anzeigen zu lassen. Drücken Sie die Taste „Tuning ▲/▼“ zur Auswahl des Senders, den Sie hören möchten und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. 4.3. Manuelles Einstellen Wenn das Gerät die gewünschte DAB+-Sender nicht gescannt hat, können Sie durch Drücken der Taste „Tuning ▲/▼“ diese Sender manuell auswählen. Drücken Sie nach Beendigung der Auswahl zur Bestätigung die Taste „OK“. Die Frequenz des Senders wird danach in die Senderliste übernommen. 4.4. Senderliste bereinigen Nutzen Sie diese Funktion, um zwar aufgelistete aber nicht verfügbare Sender zu entfernen. Drücken Sie die Taste „Menu“, um in das Systemmenü zu wechseln. Drücken Sie9Deutsch zur Auswahl von „Prune invalid“ die Taste „Tuning ▲/▼“ und wählen Sie danach „Yes“ aus. Bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. 4.5. DRC Wenn Sie Musik mit einem hohen Dynamikbereich in lauter Umgebung hören, können Sie den Audio-Dynamikbereich komprimieren. Dadurch werden leise Töne lauter und laute Töne leiser. Drücken Sie die Taste „Tuning ▲/▼“ zur Auswahl von DRC (hoch/niedrig/aus) und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. 4.6. Reihenfolge der Sender Die Sendestationen werden geordnet nach Alphanumeric/ Ensemble/Valid (alphanumerischer Reihenfolge/Ensemble/ Gültigkeit) angezeigt. Wählen Sie mit der Taste „Tuning ▲/▼“ aus und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. 4.7. DAB+-Sender speichern Wenn Sie einen DAB+-Sender hören, können Sie diesen speichern, indem Sie entweder so lange drücken bis sie im Preset speichern Menü sind, oder zuerst mit der Taste „Menu“ in das Menü wechseln und danach „Preset speichern“ auswählen. Wählen Sie mit der Taste „Tuning ▲/▼“ den Speicherplatz aus und speichern Sie den Sender danach durch Drücken der Taste „OK“. Alternativ können Sie den gegenwärtig eingestellten Sender auch durch gedrückt halten der entsprechenden Taste „1“ bis „10“ speichern. Sie können bis zu 10 Sender im DAB-Modus speichern.10 Deutsch 4.8. Aufrufen gespeicherter DAB+-Sendestationen Drücken Sie um ins Preset laden Menü zu gelangen, oder die Taste „Menu“ und wählen Sie dort „Preset laden“ zum Aufrufen der gewünschten abgespeicherten Sender aus. Wählen Sie mit der Taste „Tuning ▲/▼“ den Speicherplatz aus und rufen Sie den Sender danach durch Drücken der Taste „OK“ auf. Einen abgespeicherten Sender können Sie ebenfalls durch Drücken der entsprechenden Zifferntaste „1“ bis „10“ aufrufen. 4.9. DAB+-Informationsanzeige Hier können Sie sich DAB+-Serviceinformationen anzeigen lassen. Drücken Sie die Taste „Info“ zur Anzeige von Programminformationen, die Programmart des Senders, die Frequenz, die Signalstärke, die Bitrate, die Codecs, dem Audiotyp, die Kanäle und das Datum. Wird durch den Sender ein Bild angezeigt, können Sie dieses durch Drücken der Taste „OK“ auf Vollbildgröße vergrößern. Drücken Sie die Taste erneut, kehrt die Anzeige zum Wiedergabebildschirm zurück.

Hinweis: Bevor Sie Radio hören, richten Sie die DAB/FM- Antenne für einen guten Empfang entsprechend aus. Das Symbol in der oberen rechten Ecke der Anzeige zeigt die Stärke des vom Gerät erkannten UKW-Signals an. 5.1. Suche nach UKW-Sendern Drücken Sie die Taste „Tuning ▲/▼“ für eine Einstellung in 0,05-MHz-Schritten oder die Taste „Scan“ für die Suche nach dem nächsten UKW-Sender.11Deutsch 5.2. Suchlauf-Einstellung Wählen Sie diese Funktion, um nur Sender mit starkem Signal zu empfangen. Wenn das Radio während der Suche viele Sender mit schwachem Signal ndet, wählen Sie „Ja“ aus, um nur die Sender mit starkem Signal zu empfangen. 5.3. Audioeinstellung Wählen Sie diese Funktion, um das UKW-Signal in Mono oder Stereo zu empfangen. 5.4. UKW-Sender speichern Wenn Sie einen UKW-Sender hören, können Sie diesen speichern, indem Sie entweder so lange drücken bis sie im Preset speichern Menü sind, oder zuerst mit der Taste „Menu“ in das Menü wechseln und danach „Preset speichern“ auswählen. Wählen Sie mit der Taste „Tuning ▲/▼“ den Speicherplatz aus und speichern Sie den Sender danach durch Drücken der Taste „OK“. Alternativ können Sie den gegenwärtig eingestellten Sender auch durch gedrückt Halten der entsprechenden Taste „1“ bis „10“ speichern. Sie können bis zu 10 Sender im UKW-Modus speichern. 5.5. Aufrufen gespeicherter UKW-Sendestationen Drücken Sie um ins Preset laden Menü zu gelangen, oder die Taste „Menu“ und wählen Sie dort „Preset laden“ zum Aufrufen der gewünschten abgespeicherten Sender aus. Wählen Sie mit der Taste „Tuning ▲/▼“ den Speicherplatz aus und rufen Sie den Sender danach durch Drücken der Taste „OK“ auf. Einen abgespeicherten Sender können Sie ebenfalls durch Drücken der entsprechenden Zifferntaste „1“ bis „10“ aufrufen.12 Deutsch 5.6. RDS-Empfang (Radio Data System) Hier können Sie sich die von den UKW-Sendestationen zusätzlich bereitgestellten Informationen anzeigen lassen, wenn diese RDS-kompatibel sind. Drücken Sie die Taste „Info“, um sich Programminformationen, den Programmtyp, die Frequenz oder das Datum anzeigen zu lassen, wenn diese verfügbar sind.

6. Hauptmenü und Einstellungen

Sie können jederzeit durch Drücken der Taste „Menu“ in das Menü wechseln, um Änderungen an den Geräteinstellungen vorzunehmen. Drücken Sie zur Auswahl des Untermenüs die Taste „Tuning ▲/▼“ und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. 6.1. Equalizer Drücken Sie zur Auswahl des Equalizermodus die Taste „Tuning ▲/▼“: Normal, Klassik, Pop, Jazz, Rock, Mittig, Soundtrack oder Nachrichten. Bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. Sie können auch durch Drücken der Taste „EQ“ in das Equalizer-Menü gelangen.13Deutsch 6.2. Hintergrundbeleuchtung Wählt die Leuchtintensität der Hintergrundbeleuchtung (Hoch/ Niedrig/Aus) und den Abschaltzeitpunkt (Immer An/10/20/30/ 45/60/90/120/180 s) aus. Wurde ein Abschaltzeitpunkt eingestellt, wird die Hintergrundbeleuchtung nach Erreichen des Abschaltzeitpunktes automatisch gedimmt, wenn keine Bedienung innerhalb dieses Zeitraumes erfolgt ist. Hinweis: Sie können jederzeit durch Drücken der Taste „Licht“ die Hintergrundbeleuchtung der Anzeige direkt einstellen.14 Deutsch 6.3. Einstellung von Uhrzeit/Datum Uhrzeit/Datum einstellen: Die Ziffernstelle für den Tag blinkt und kann nun eingestellt werden. Drücken Sie zur Einstellung des Tages die Taste „Tuning ▲/▼“ und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. Wiederholen Sie diesen Schritt für die Einstellung des Monats, des Jahres, der Stunden und Minuten. Format einstellen: Ändern Sie die Anzeige der Uhrzeit entweder zum 12-Stunden- oder 24-Stunden-Format. Drücken Sie zur Auswahl die Taste „Tuning ▲/▼“ und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. Automatische Aktualisierung: Wählen Sie diese Funktion zur automatischen Aktualisierung von Datum und Zeit über das Radio (DAB oder UKW) aus. Drücken Sie zur Auswahl die Taste „Tuning ▲/▼“ und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. Das Gerät wird beim Empfang eines Signals eines DAB- oder UKW-Senders mit RDS automatisch auf die aktuelle Uhrzeit aktualisiert. Es steht auch „No Update“ zur Auswahl zur Verfügung.15Deutsch 6.4. Wecker Es stehen Ihnen zwei Wecker zur Verfügung. Drücken Sie zur Auswahl von Wecker 1 oder Wecker 2 die Taste „Tuning ▲/▼“. Drücken Sie „OK“, um die einzelnen Einstellungen einzugeben. Alarmmodus: Drücken Sie die Taste „Tuning ▲/▼“, um einen Weckalarm als Aus/Täglich/Einmal/Wochenende/Werktage zu planen und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. Uhrzeit: Die Weckzeit kann analog zur Einstellung der Uhrzeit eingestellt werden. Drücken Sie zur Einstellung der Weckzeit die Taste „Tuning ▲/▼“ und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. Weckton: Stellen Sie hier den Weckton ein (Summer/DAB/ UKW). Drücken Sie zur Auswahl des Modus die Taste „Tuning ▲/▼“ und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. Lautstärke: Drücken Sie zur Einstellung der Lautstärke die Taste „Tuning ▲/▼“ oder „+/-“ und bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. Drücken Sie zur Beendigung der Einstellungen die Taste „back“.16 Deutsch Wurde ein oder beide Wecker eingestellt, erscheint ein Uhrensymbol unten in der Anzeige. Das Uhrensymbol wird auch dann angezeigt, wenn sich die Anzeige im Schlummermodus bendet. Wenn der Weckton ertönt, können Sie mit der Taste „Ein/Aus“ den Weckton ausschalten oder mit jeder beliebigen anderen Taste in den Schlummermodus wechseln. 5 Minuten nach Wechseln in den Schlummermodus ertönt der Weckton erneut. Dieser 5-Minuten-Countdown wird im Display angezeigt. Im Schlummermodus kann die Schlummerzeit durch Drücken der Taste „Tuning ▲/▼“ auf 5/10/15/30 min geändert werden. Drücken Sie einfach die Taste „Ein/Aus“, wenn Sie den Schlummermodus beenden möchten. 6.5. Schlafmodus Im Schlafmodus können Sie einstellen, nach welcher Zeit sich das Gerät automatisch ausschlatet. Wählen Sie durch Drücken der Taste „Tuning ▲/▼“ zwischen den Zeiten 15/30/45/60/75/90/105/120 Minuten für die Aktivierung des Schlafmodus aus oder deaktivieren Sie diese Funktion durch Auswahl von „Aus“. Bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“.17Deutsch 6.6. Zurücksetzen auf Werkseinstellung Wählen Sie durch Drücken der Taste „Tuning ▲/▼“ „Nein/ Ja“ aus, um das DR 52 CA auf seine Werkseinstellungen zurückzusetzen. Bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“. Nach dem Zurücksetzen wird das System neu gestartet. Anmerkung: Alle persönlichen Einstellungen (ausgenommen der aktuellen Einstellung der Uhrzeit und des Datums) sowie alle gespeicherten Sender werden durch das Zurücksetzen auf die Werkseinstellungen gelöscht. 6.7. Info Rufen Sie diese Funktion zur Anzeige der Firmware-Version Ihres Geräts auf. 6.8. Sprache Drücken Sie für die Auswahl der gewünschten Sprache die Taste „Tuning ▲/▼“: English/Français/Deutsch/Italiano. Bestätigen Sie Ihre Auswahl durch Drücken der Taste „OK“.18 Deutsch

Problem Lösung Das Gerät hängt sich auf

1. Ziehen Sie den Netzstecker für 1

Minute und starten Sie danach das Gerät neu.

2. Wenn der Fehler noch nicht behoben

ist, setzen Sie das Gerät auf die Werkseinstellung (siehe Kapitel 6.6.) zurück. Das Gerät schaltet sich nicht ein.

1. Vergewissern Sie sich, dass das

Netzteil ordnungsgemäß in der Steckdose steckt.

2. Das Gerät zeigt Fehlfunktionen,

wenn es in Bereichen mit starker hochfrequenter Beeinussung verwendet wird. Kein Ton. 1. Schalten Sie den Ton ein, falls das Gerät stummgeschaltet wurde.

2. Erhöhen Sie die Lautstärke.

3. Eventuell ist das Audiokabel nicht

ordnungsgemäß mit dem System und/ oder dem Lautsprecher verbunden. Kein Signal im DAB-Modus oder Rauschen im UKW-Modus.

1. Überprüfen/bewegen Sie die Antenne.

2. Stellen Sie das Radio an einem

anderen Standort auf. Der Wecker ertönt nicht.

3. Als Audioquelle des Weckers wurde

ein Sender ohne Signal eingestellt. Wechseln Sie die Audioquelle für den Wecker oder schauen Sie unter der Lösung zu „Kein Signal im DAB-Modus oder Rauschen im UKW-Modus“ nach.19Deutsch

Modellname DR 52 CA Beschreibung DAB/DAB+- und UKW-Adapter Anzeige 2,4" TFT-Farbanzeige UKW 87,5 bis 108,0 MHz, unterstützt RDS DAB/DAB+ Band III (174,928 – 239,200 MHz) Netzteil 6 V/600 mA Anschlüsse DC-IN (Netzversorgung) Audioausgang (2 x Cinch L/R) Leistungsaufnahme im Standby-Modus <1 W Betriebstemperatur 0 °C – 35 °C Abmessungen 125 mm (L) x 56 mm (H) x 85 mm (B) Gewicht 220 g

9. Gewährleistungs- und Recyclinginformationen

Wir sind verpichtet, jedem Gerät Informationen über die Entsor- gung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklärungen mit Hinweisen über das Benut- zen der Geräte in den verschiedenen Ländern beizufügen. Sie nden daher diese Informationen im folgenden Text.20 Deutsch Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts. Diese Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleis- tungsfrist auftreten sollten, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus, Kratzer im Dis- play, Gehäuse-defekte, gebrochene Antennenkabel, sowie De- fekte durch äußere Einwirkung, wie Korrosion, Überspannung durch unsachgemäße externe Spannungsversorgung oder Ver- wendung ungeeigneten Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsge- mäßen Umgang mit dem Gerät beruhen. Bitte wenden Sie sich bei Gewährleistungsansprüchen zunächst unmittelbar an den Händler, bei dem Sie das Gerät erworben haben, oder auch gleich an unseren Servicepartner. Der Händ- ler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ihnen eine für das Gerät spezialisierte Serviceadresse nennen. Falls Sie Ihr Gerät einschicken, vergessen Sie Ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sie bitte den aufgetretenen Fehler möglichst genau

10. CE-Konformitätserklärung- Normen und

Vorschriften Hiermit erklärt Alan Electronics GmbH, dass der Funkanlagentyp DR 52 CA der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www-alan-electronics.de/download.aspx21Deutsch Elektroschrottgesetz und Recycling Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät ent- sorgen wollen, dann geben Sie es bitte nur bei den überall eingerichteten kommunalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie nanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe.

11. Serviceanschrift

Alan Electronics GmbH Service Daimlerstraße 1k D-63303 Dreieich Die Servicehotline ist unter 06103 / 9481 - 66 (reguläre Fest- netzpreise) bzw. per e-mail unter service@alan-electronics.de erreichbar. Bevor Sie bei einem Problem ein vermeintlich defektes Gerät zurückschicken, können Sie Zeit und Versandkosten sparen, indem Sie zunächst ein paar einfache Tests (siehe Kapitel 7 Pro- blembehebung) durchführen, oder lassen Sie sich per Hotline helfen. Druckfehler vorbehalten. Die Informationen in dieser Anleitung können ohne Ankün- digung geändert werden. © 2017 Alan Electronics GmbH, Daimlerstraße 1k, 63303 Dreieich, GermanyManual English DR 52 CAContent
