BEDIENUNGSANLEITUNG Welcomeeye Connect DES9900VDP PHILIPS

2. Parametrierung der Sprechanlage

3. Installation des Haupt- oder Zusatzmonitors

4. Installation der Haupt- oder Nebentürsprechanlage

5. Installation einer Kamera (optional)

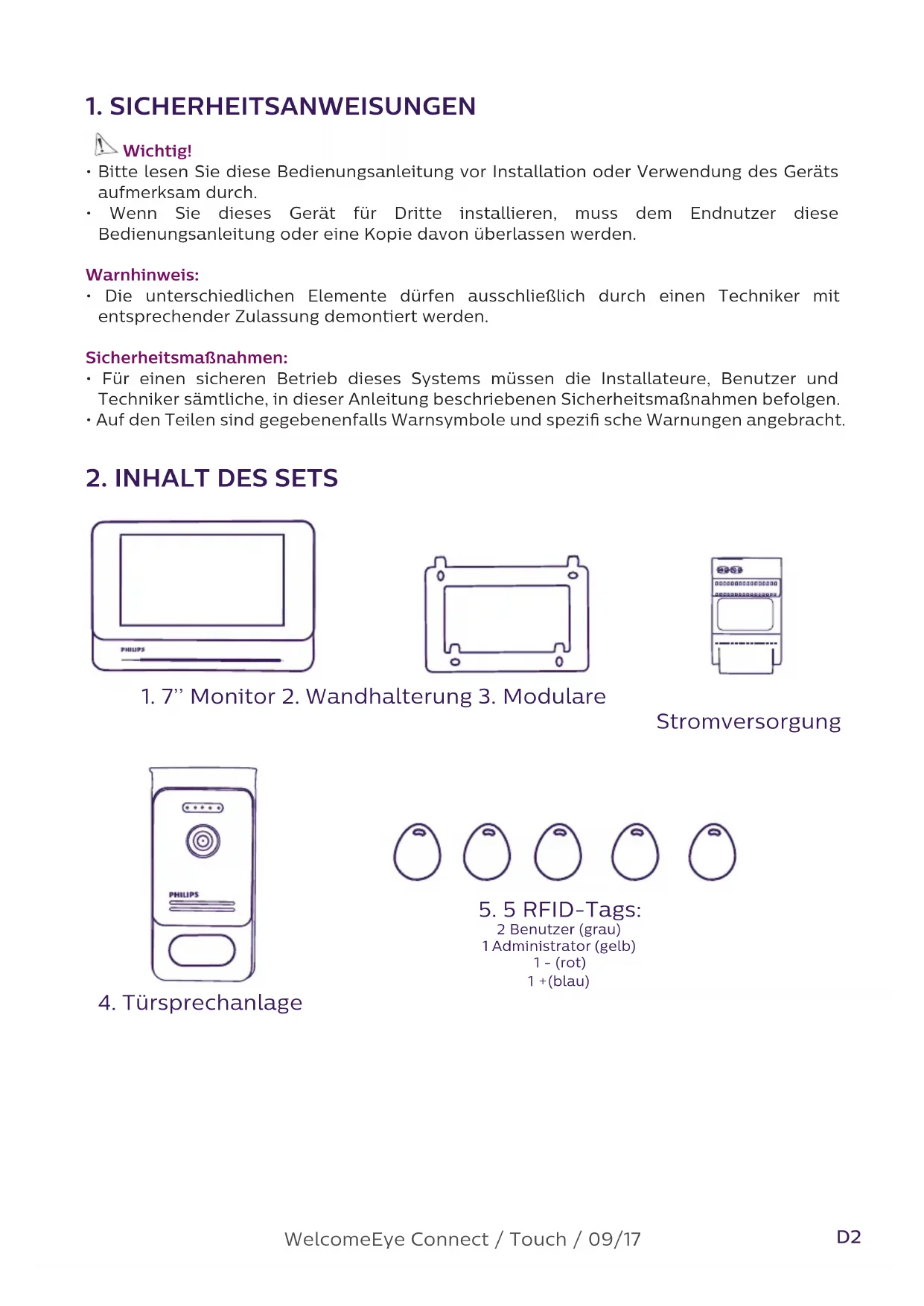

1. SICHERHEITSANWEISUNGEN

• Bitte lesen Sie diese Bedienungsanleitung vor Installation oder Verwendung des Geräts aufmerksam durch.

• Wenn Sie dieses Gerät für Dritte installieren, muss dem Endnutzer diese Bedienungsanleitung oder eine Kopie davon überlassen werden. Warnhinweis:

• Die unterschiedlichen Elemente dürfen ausschließlich durch einen Techniker mit entsprechender Zulassung demontiert werden. Sicherheitsmaßnahmen:

• Für einen sicheren Betrieb dieses Systems müssen die Installateure, Benutzer und Techniker sämtliche, in dieser Anleitung beschriebenen Sicherheitsmaßnahmen befolgen.

• Auf den Teilen sind gegebenenfalls Warnsymbole und spezi sche Warnungen angebracht.

1. 7’’ Monitor 2. Wandhalterung 3. Modulare

2 Benutzer (grau) 1 Administrator (gelb)

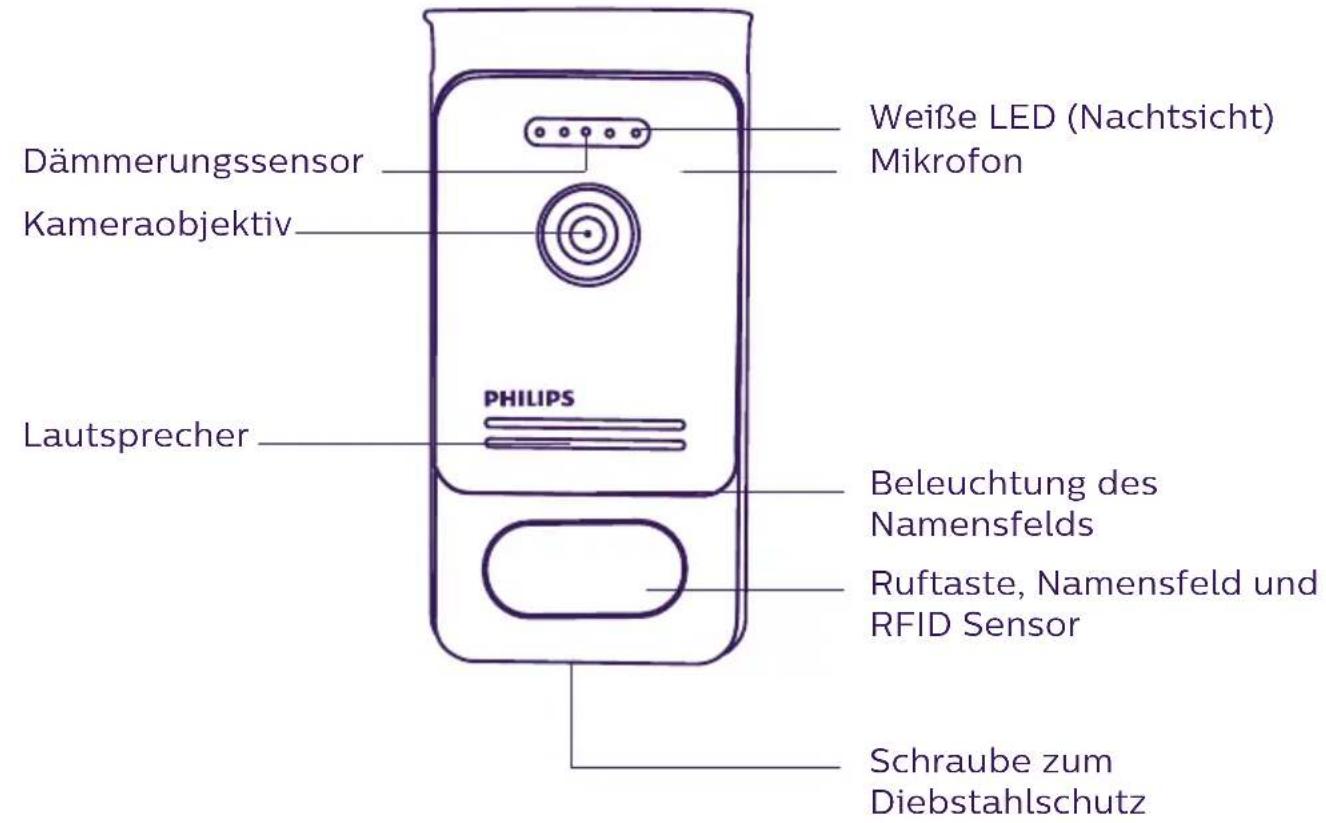

Diese Video-Türsprechanlage besteht aus einer Antwortstation für den Innenraum mit taktilem Bildschirm und einer Außenanlage mit Gegensprechanlage und Kamera. Sie ermöglicht es Ihnen, den Besucher an der Tür nach dem Läuten zu sehen und mit ihm zu sprechen. Sie lässt sich leicht installieren, da zwei Kabel für das Ausführen sämtlicher Funktionen nötig sind: Klingel, Video, Gegensprechanlage, Steuerung von Türö ner und Automatik. Die WelcomeEye Technik ermöglicht, die Türsprechanlage mit zwei Familien gemeinsam zu nutzen. Jede Familie kann bis zu 3 Monitore haben. Das System kann maximal eine Kamera und 2 Türsprechanlagen pro Familie umfassen. Bitte lesen Sie für eine ordnungsgemäße Verwendung dieser Anlage diese Betriebsanleitung aufmerksam durch.

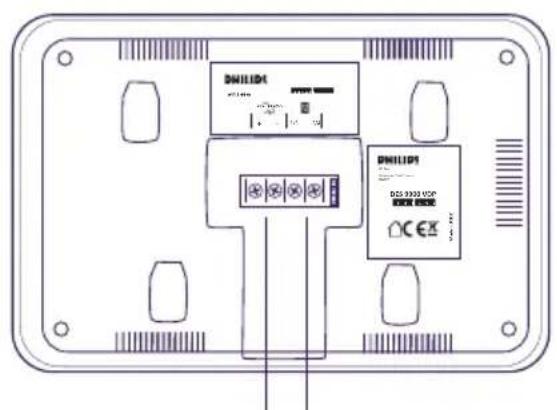

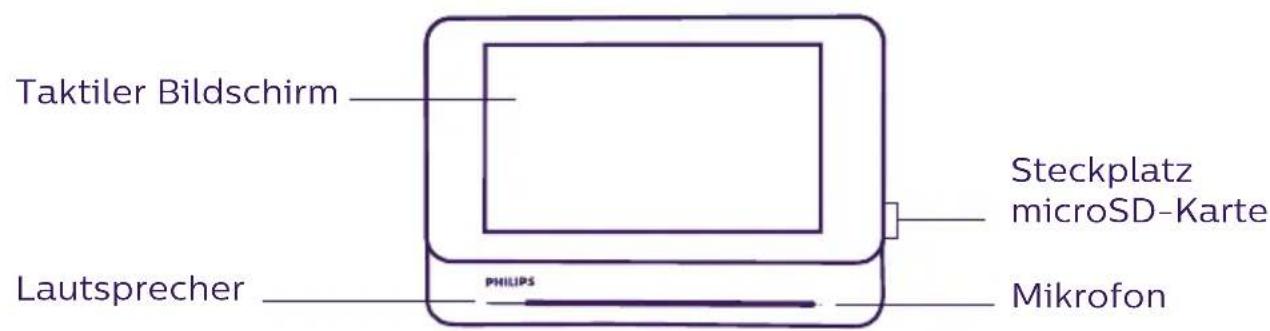

Monitor: Taktiler Bildschirm Klemmleiste für Stromversorgung Klemmleiste für Anschluss der Türsprechanlage und Zubehör Lautsprecher Mikrofon Steckplatz microSD-Karte DES 9900 VDP 5 8 1 0 2 3 24V 550mA

Made in P.R.C CFI Extel ZI de Fétan, 01600 Trévoux FRANCED4 WelcomeEye Connect / Touch / 09/17 Türsprechanlage: Weiße LED (Nachtsicht) Dämmerungssensor Kameraobjektiv Mikrofon Lautsprecher Ruftaste, Namensfeld und RFID Sensor Beleuchtung des Namensfelds Schraube zum Diebstahlschutz Klemmleiste für den Anschluss der Kabel Programmierschalter Rückstelltaste für RFID Lautstärkeregler für den Lautsprecher DES 9900 VDP 5 1 0 0 6 3

Made in P.R.C CFI Extel ZI de Fétan, 01600 Trévoux FRANCE IP44 20V 110mA RFID 125kHz Hinweise: - Wenn die Klingeltaste gedrückt wird, klingelt der Monitor im Innenrohr und zeigt das Videobild. - Um das Namensschild an der Tür zu wechseln, nehmen Sie die Frontpartie ab und ziehen die Plastikabdeckung hinter dem Etikett ab.D5 WelcomeEye Connect / Touch / 09/17

5. INSTALLATION DES PRODUKTS

Wichtige Empfehlungen und Hinweise: - Damit Sie Ihre Türsprechanlage optimal nutzen können, empfehlen wir Ihnen, sie vor der endgültigen Installation einzustellen (RFID, Familienmodus 1 oder 2, 1 oder 2 Außenanlagen, Lautsprecherlautstärke). Hierbei kann eine provisorische Testinstallation erforderlich sein, um zu prüfen, ob die Einstellungen korrekt vorgenommen worden sind. - Sollten Sie Ihr Gerät vor dem Installieren ausprobieren wollen, achten Sie bitte darauf, dass sich dabei die Außenanlage und der Monitor nicht im gleichen Raum benden, da die Türsprechanlage sonst einen schrillen Ton von sich gibt (Rückkopplungseekt). - Die Kamera nicht direkt gegen die Sonne oder in Richtung einer reektierenden Fläche ausrichten. - Um Kabel vor Stößen und Witterungseinüssen zu schützen, wird empfohlen, sie durch einen Kabelschutzschlauch zu führen. - Bei der Version WelcomeEye Connect empfehlen wir Ihnen, zu überprüfen, ob Ihr WLAN- Netz den Ort seiner Installation abdeckt.

Um Störungen und Fehlfunktionen zu vermeiden, führen Sie das Kabel Ihrer Video- Türsprechanlage nicht durch den gleichen Leitungskanal wie die Stromkabel. Achtung: Keinesfalls die Kabel doppelt legen, um ihren Querschnitt zu vergrößern. a. Anschluss der Video-Sprechanlage (Monitor, Türsprechanlage und Kamera) Zu verwendende Kabel: 2 Kabel 0,75 mm

bis 80 m oder 2 Kabel 1,5 mm

bis 120 m. - Kabel ordnungsgemäß und unter Beachtung eines der gewünschten Konguration entsprechenden Kabelschemas anschließen. - Bitte beachten Sie genau das Etikett, das sich auf der Rückseite des Monitors und der Türsprechanlage bendet. - Stellen Sie die Schalter auf der Rückseite der Türsprechanlage und kongurieren Sie die Monitorschnittstelle entsprechend der von Ihnen gewählten Konguration (siehe Abschnitt 2 Einstellungen der Sprechanlage). b. Anschluss eines Torantriebs - Die Kamera verfügt über einen „Trocken“-Kontakt ohne Strom, der an die Druckschalter- Steuerung Ihrer Automatik angeschlossen werden muss. - Direkt an die Klemmen 5 und 6 auf der Rückseite der Sprechanlage anschließen (es ist keine Polarität zu beachten). - Die Önen-Funktion ist nur dann verfügbar, wenn auch das Videobild der Türsprechanlage verfügbar ist. c. Anschluss eines elektrischen Türöners oder Schlosses Wichtig: Der Türöner oder das elektrische Schloss, das Sie bedienen möchten, muss in jedem Fall über einen mechanischen Speicher verfügen. Der Strom am Türöner darf 1,1 A nicht überschreiten. - Direkt an die Klemmen 7 und 8 auf der Rückseite der Sprechanlage anschließen (es ist keine Polarität zu beachten).D6 WelcomeEye Connect / Touch / 09/17 - Die Önen-Funktion ist nur dann verfügbar, wenn auch das Videobild der Türsprechanlage verfügbar ist.

2. Parametrierung der Sprechanlage (siehe Abb. 1, Abb. 2 oder Abb. 3)

a. Einstellung der Nummer der Sprechanlage: Schalter 2 auf Sprechanlage Nr. 1 nach links stellen und auf Sprechanlage Nr. 2 nach rechts stellen. b. Einstellung der Anzahl von Familien: Schalter 1 für den Modus 1 Familie nach links stellen und für den Modus 2 Familien nach rechts. c. Einstellen der Lautstärke der Sprechanlage: Zum Einstellen der Lautstärke der Sprechanlage den Lautstärkeregler mithilfe eines Kreuzschlitzschraubenziehers drehen. d. Einstellen der RFID-Funktion:

1) Programmierung (oder Rücksetzung) der Administrator-Tags:

Bei der ersten Inbetriebnahme müssen die Tags obligatorisch in der folgenden Reihenfolge eingestellt werden:

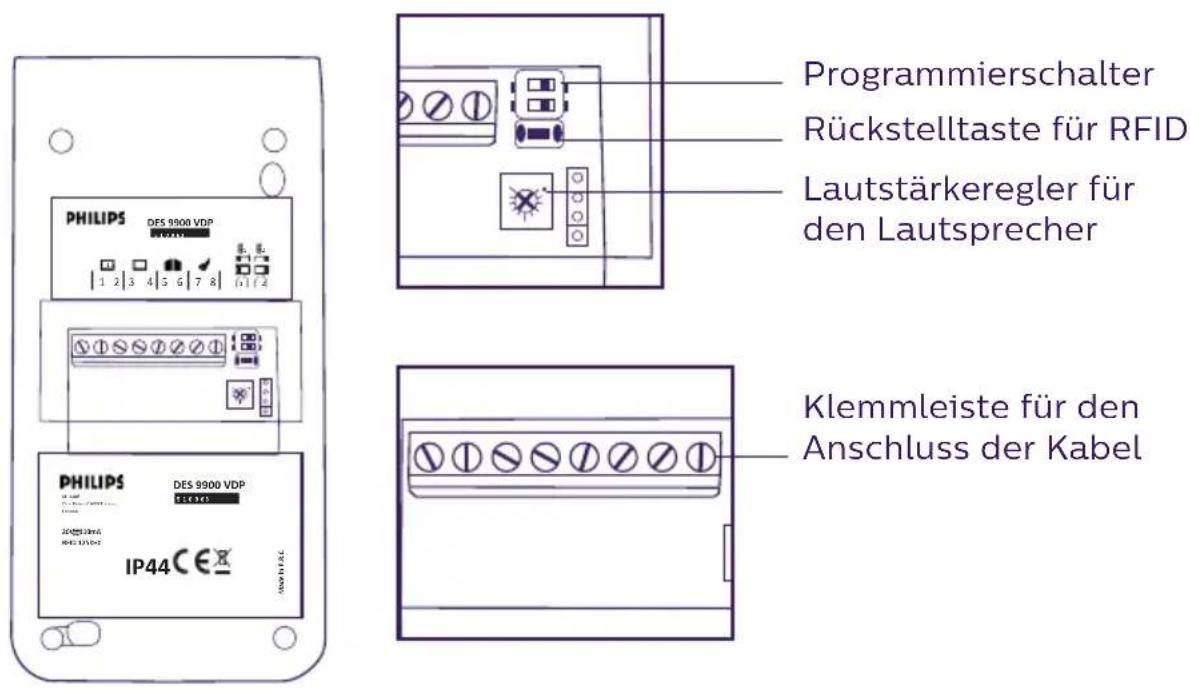

1. 5 Sekunden lang auf den auf der Rückseite der Türsprechanlage bendlichen

Rückstellknopf. Die Türsprechanlage gibt 6 kurze Pieptöne ab.

2. Den (gelben) Administrator-Tag am Gerät entlangführen. Die Programmierung wird mit

einem kurzen Piepton bestätigt.

3. Den (blauen) Tag am Gerät entlangführen. Die Programmierung wird mit einem kurzen

4. Den (roten) Tag am Gerät entlangführen. Das Ende der Programmierung der Administrator-

Tags wird mit einem langen Piepton bestätigt.

2) Einen oder mehrere Benutzer-Tags hinzufügen:

1. Den Tag + (blau) am Gerät entlangführen. Vier lange Pieptöne bestätigen den Übergang

in den Programmierungsmodus.

2. Alle zu aktivierenden Benutzer-Tags (grau) am Gerät entlangführen. Ein kurzer Piepton

bestätigt die Programmierung für jeden präsentierten Tag.

3. Wenn alle Tags programmiert sind, 10 Sekunden warten. Ein langer Piepton zeigt das

Ende des Programmierungsvorgangs an.

3) Einen oder mehrere Benutzer-Tags entfernen:

1. Den Tag - (rot) am Gerät entlangführen. Vier lange Pieptöne bestätigen den Übergang in

den Programmierungsmodus.

2. Alle zu deaktivierenden Benutzer-Tags (grau) am Gerät entlangführen. Ein kurzer Piepton

bestätigt die Aufhebung der Programmierung für jeden präsentierten Tag.

3. Wenn für alle Tags die Programmierung aufgehoben ist, 10 Sekunden warten. Ein langer

Piepton zeigt das Ende des Programmierungsvorgangs an.

4) Alle Benutzer-Tags entfernen:

1. Den Administrator-Tag - (gelb) am Gerät entlangführen. 4 kurze Pieptöne zeigen den

Übergang in den Programmierungsmodus an.

2. Einen bereits hinzugefügten Benutzer-Tag (grau) am Gerät entlangführen. Ein kurzer

Piepton bestätigt die Aufhebung der Programmierung für alle Benutzer-Tags.D7 WelcomeEye Connect / Touch / 09/17

5) Gebrauch der Tags:

Zum Ö nen Ihres elektrischen Türö ners führen Sie Ihren zuvor programmierten Benutzer- Tag (grau) schnell an dem RFID-Sensor entlang. Ein kurzer Piepton zeigt das Ö nen des elektrischen Türö ners an. Zur Betätigung Ihres Torantriebs, halten Sie den Tag 3 Sekunden vor den RFID-Sensor. Zwei kurze Pieptöne zeigen das Ö nen des Tors an.

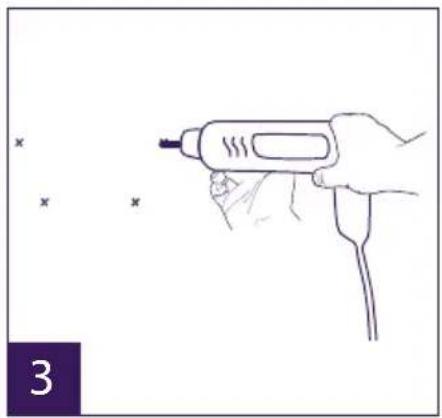

3. Installation des Haupt- oder Zusatzmonitors

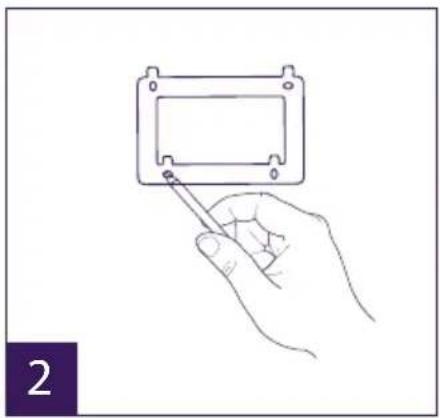

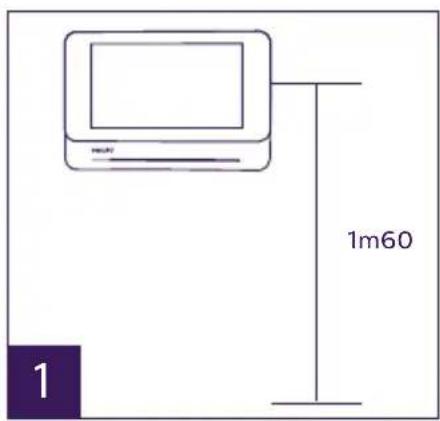

1 – Wandhalterung befestigen und dabei darauf achten, dass sich der Bildschirm des Monitors etwa 1,60 m über dem Boden be ndet. 2 – Ermitteln Sie die Positionen der Bohrungen mithilfe der Bohrschablone. 3 – Löcher bohren. 4 – Verwenden Sie geeignete Dübel (die mitgelieferten Dübel sind für Mauern aus Vollmaterial geeignet). 5 – Bringen Sie die Wandhalterung an. 6 – Schließen Sie die 2 Kabel der Außenanlage und die 2 Stromversorgungskabel an und halten Sie sich dabei genau an das Kabelschema. 7 – Bringen Sie den Monitor an der Wandhalterung an.D8 WelcomeEye Connect / Touch / 09/17 8 – Wenn die gesamte Verkabelung abgeschlossen ist und je nach gewählter Kon guration kann ein Einstellen der Schnittstelle erforderlich sein. Achtung: zu diesem Zeitpunkt nicht an die 230V AC Stromversorgung anschließen.

4. Installation der Haupt-

oder Nebentürsprechanlage Achtung: Das Gerät darf nicht vor Ende der Verkabelung an die Stromversorgung angeschlossen werden. DES 9900 VDP 5 1 0 0 6 3

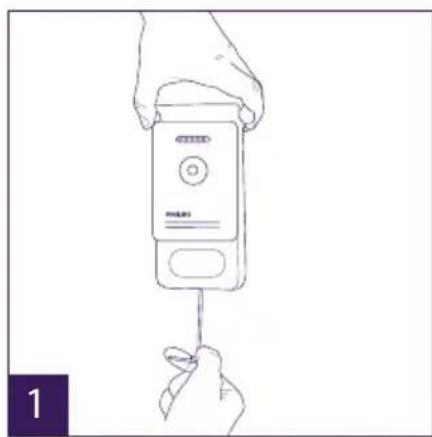

1 - Schraube der Diebstahlsicherung unter der Türsprechanlage entfernen.

2 - Kippen Sie die Frontseite Türsprechanlage nach vorne.

3 - Das Objektiv der Türsprechanlage ist etwa 1,60 m über dem Boden zu platzieren.

4 - Markierungen anzeichnen.

5 – Löcher bohren. 6 – Verwenden Sie für die Art des Untergrunds geeignete Dübel (die mitgelieferten DübelD9 WelcomeEye Connect / Touch / 09/17 sind für Mauern aus Vollmaterial geeignet).7 - Schließen Sie die beiden vom Monitor kommenden Kabel und gegebenenfalls den elektrischen Türö ner und das Tor an (siehe Abschnitt 1 Verkabelung). Die Schalter auf der Rückseite der Türsprechanlage einstellen (siehe Abschnitt 2 Einstellung der Sprechanlage).8 – Setzen Sie die Schrauben ein und setzen Sie dann wieder die beiden Abdeckungen auf, die die Befestigungsschrauben verdecken. Hinweis: Die Schrauben durch die schwarzen Klappen auf der Rückseite der Türsprechanlage anziehen, ohne diese abzunehmen.9 - Setzen Sie die Frontseite wieder vor die Sprechanlage und ziehen wieder die Schraube zum Diebstahlschutz fest.10 - Schließen Sie die 230V~-Stromversorgung mit dem modularen Adapter an eine geltenden Normen (NFC 15-100 für Frankreich) genügende Installation an.- Prüfen Sie das ordnungsgemäße Funktionieren (Videoruf, RFID...).- Denken Sie im Fall einer zweiten Türsprechanlage daran, den (die) Monitor(e) zu kon gurieren. 11 - Bringen Sie eine Silikonfuge zwischen dem Schutz und der Mauer an, um das Eindringen von Wasser zu verhindern. *Kein Silikon auf Essigsäurebasis verwenden (Essiggeruch).

5. Installation einer Kamera (optional)

Die Kabel gemäß Kabelschema anschließen.Geeigneten Ort für die Installation der Kamera auswählen.Sicherstellen, dass kein Element die Installation stört.Die Wandhalterung mit den mitgelieferten Schrauben befestigen (Vollmaterialien).Kamera in die gewünschte Richtung drehen und den Haltering festdrehen.Den (die) Monitor(e) kon gurieren

6. OBERFLÄCHE DES MONITORS

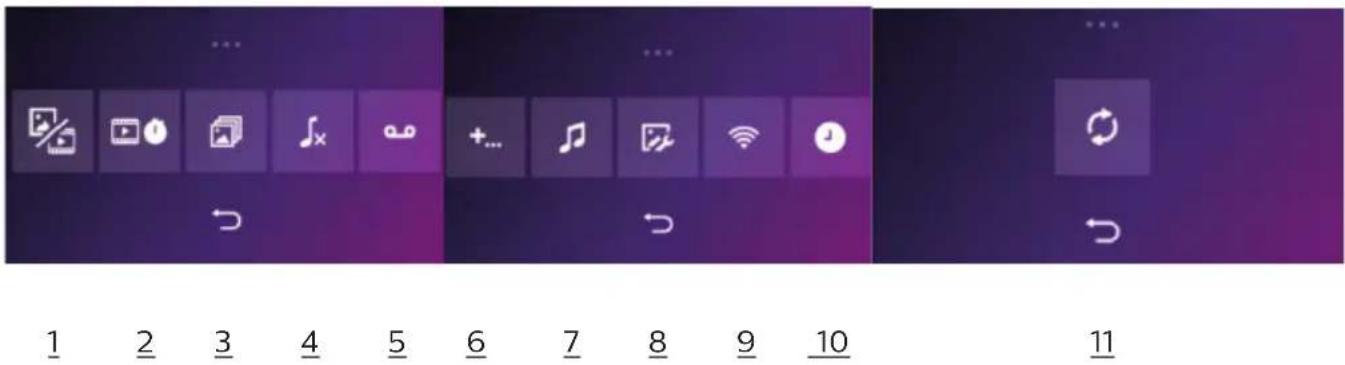

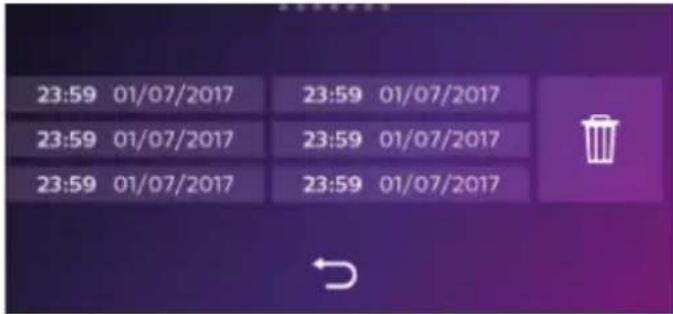

Hauptmenü Bildschirm berühren, um ihn einzuschalten und zum Hauptmenü zu gelangen. FULLMEM. 224 23:59 01/07/2017 FULL MEM. A B C D E A. Monitoring-Funktion und Anrufannahme B. GegensprechfunktionD10 WelcomeEye Connect / Touch / 09/17 C. Einstellungen D. Fotoalbum E. Videoalbum : zeigt an, dass die Funktion automatischer Anrufbeantworter aktiviert ist. : zeigt die Aktivierung des lautlosen Modus an : zeigt an, dass der Speicher voll ist. Die ältesten Fotos/Videos werden nun durch die neuen Aufzeichnungen ersetzt. A. Monitoring-Funktion und Anrufannahme

1: Ermöglicht den Wechsel auf die Ansicht der zweiten Türsprechanlage oder der Kamera oder die Rückkehr zum Hauptmenü. 2: Ermöglicht den Aufbau einer Sprachkommunikation mit der Türsprechanlage und das Au egen. 3: Ermöglicht die Betätigung des elektrischen Türö ners. 4: Ermöglicht die Ö nung des Tors. 5: Ermöglicht die Aufnahme eines Fotos oder Videos gemäß den gewählten Parametern. B. Gegensprechfunktion

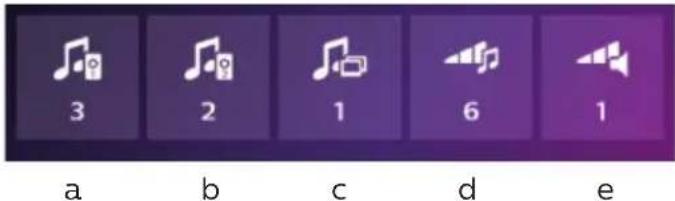

Verfügbare Funktion, wenn ein zusätzlicher Monitor angeschlossen ist und die Parameter korrekt eingestellt sind. 1: Ermöglicht das Verlassen der Funktion. 2: Ermöglicht es, die anderen Monitore der Familie anzurufen, bei einem Anruf eines anderen Monitors zu antworten oder aufzulegen. C. Einstellungen Das Menü Einstellungen besteht aus 3 Seiten für WelcomeEye Connect und 2 Seiten für WelcomeEye Touch. Um von einer zur anderen Seite zu wechseln, genügt es, den Bildschirm nach rechts oder nach links zu schieben. Auf klicken, um zum vorherigen Menü zu gelangen.D11 WelcomeEye Connect / Touch / 09/17

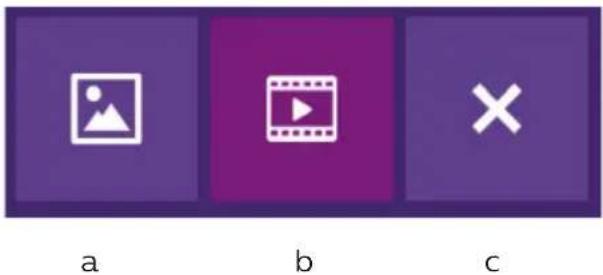

1. Bewegungsspeicher-Funktion

a b c a: Besucheraufnahme per Foto. b: Besucheraufnahme per Video (eine in die Kamera eingeführte, formatierte microSD- Karte ist erforderlich). c: Deaktivierung der Bewegungsspeicher-Funktion.

2. Kon guration Videoaufzeichnungen (verfügbar, wenn der Videomodus ausgewählt

wurde). Die Länge der Videoaufzeichnung (10, 20 oder 30 Sek.) bei Anruf in Abwesenheit oder Monitoring wählen (Achtung: Funktion ohne microSD-Karte inaktiv).

3. Kon guration Fotos (verfügbar, wenn der Fotomodus ausgewählt wurde).

Die Anzahl der Fotoaufnahmen (1, 2 oder 3) bei Anruf in Abwesenheit oder Monitoring wählen.

4. Deaktivierung des lautlosen Modus

Diese Funktion ermöglicht es, den Klingelton des Monitors für einen bestimmten Zeitraum (Mittagsschlaf,...) auszuschalten. Die Monitor-LEDs blinken weiterhin, um einen Anruf anzuzeigen. a b c a: Klingelton des Monitors aktivieren (On)/deaktivieren (O ). b: Uhrzeit, zu der der Klingelton deaktiviert wird. c: Uhrzeit, zu der der Klingelton reaktiviert wird.

5. Anrufbeantworter-Funktion (nur bei WelcomeEye Connect, verfügbar, wenn der

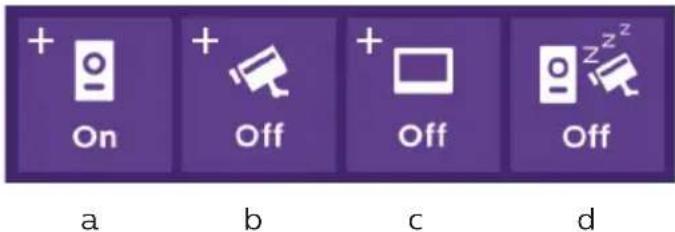

Videomodus ausgewählt wurde)D12 WelcomeEye Connect / Touch / 09/17 Diese Funktion ermöglicht es, eine Sprachnachricht aufzuzeichnen, die wiedergegeben wird, wenn niemand den Anruf entgegennimmt. Es ist erforderlich, die Videoaufzeichnung bei Anrufen einzustellen, um diese Funktion zu aktivieren. a b c a: Ermöglicht die Aktivierung Deaktivierung der Sprachnachricht-Funktion. b: Ermöglicht den Abruf der gespeicherten Sprachnachricht. c: Ermöglicht Start und Stopp der Aufzeichnung der Sprachnachricht (maximale Dauer der Nachricht: 15 Sek.). 6: Kon guration der Optionen des Systems WelcomeEye a b c d a: Aktivierung einer zweiten Türsprechanlage („On“ wählen bei Verwendung einer zweiten Türsprechanlage). b: Aktivierung der Option Kamera („On“ wählen bei Verwendung einer Kamera). c: Kon guration des Monitors bzw. der Monitore. Umfasst das System mehrere Monitore, ist ein Monitor als Master, die anderen Monitore als Slaves zu kon gurieren. Falls das System nur einen Monitor umfasst, „O “ wählen. d: Aktivierung des Energiesparmodus der Video-Türsprechanlage. Ist der Energiesparmodus aktiviert (On), ist der Verbrauch des Geräts niedriger. Die Türsprechanlage wird auf Standby geschaltet, der Monitor erhält also keine Anrufe mehr. 7: Audio-Einstellungen a b c d e a: Auswahl des Klingeltons bei einem Anruf von der Türsprechanlage 1 b: Auswahl des Klingeltons bei einem Anruf der Türsprechanlage 2 (nur wenn eine zusätzliche Türsprechanlage eingestellt wurde) c: Auswahl des Klingeltons bei einem Interkommunikationsanruf (nur wenn ein zusätzlicher Monitor eingestellt wurde) d: Einstellen der Lautstärke des Klingeltons des Monitors e: Einstellung der Lautstärke des Lautsprechers des kommunizierenden Monitors.D13 WelcomeEye Connect / Touch / 09/17 8: Bildeinstellung Einstellung von Helligkeit, Kontrast und Farbe des Bildes. 9: WLan-Netz-Management (nur bei WelcomeEye Connect) a b c a: Aktivierung (On) oder Deaktivierung (O ) des WLan-Netzes. b: Kon guration der Zeit zwischen dem Klingeln des Besuchers und des Versands der Benachrichtigung an das Smartphone. c: Zugang zu Informationen über das Netz und WLan-Netzwerk-Reset. Hinweis: Die Nutzung des WLan-Netzes und der Smartphone-App wird in Kapitel 8 Anwendung beschrieben. 10: Einstellung von Uhr und Datum a: Einstellung von Uhr und Datum b: Einstellung des Formats von Datum (Anwendung nur im Hauptmenü) und Uhrzeit. Das Bild verschieben, um zum Menü zu gelangen. 11: Reset-Menü a: Reset und Formatierung der microSD-Karte. Kann bei erster Nutzung einer microSD- Karte erforderlich sein. b: Reset des internen Speichers. c: Reset des Geräts auf Werkseinstellungen und Rückkehr zu standardmäßig eingestellten Werten (Bewegungsspeicher-Funktion, Kon guration Video- und Fotoaufzeichnungen, Deaktivierung des Klingeltons, Anrufbeantworter-Funktion, Kon guration der Optionen, Audio-Einstellungen, Bildeinstellungen, WLan, Datum und Uhrzeit). Die aufgezeichneten Fotos und Videos werden behalten.D14 WelcomeEye Connect / Touch / 09/17 D. Fotoalbum Ermöglicht den Zugri auf das Album mit den aufgezeichneten Fotos. Die Zahl im roten Kreis gibt die Anzahl der nicht wiedergegebenen Fotos an. : Datum und Uhrzeit der Fotoaufnahme. Darauf klicken, um das Foto anzuzeigen. : Ermöglicht das Löschen eines oder mehrere Bilder. Auf den Papierkorb klicken, um die zu löschenden Fotos auszuwählen, dann erneut auf den Papierkorb klicken, um sie zu löschen. E. Videoalbum Menü nur bei eingelegter microSD-Karte zugänglich. Ermöglicht den Zugri auf die aufgezeichneten Videos. Die Zahl im roten Kreis gibt die Anzahl der nicht wiedergegebenen Videos an. Anzeigen und Löschen erfolgen beim Fotoalbum analog.

7. BEDIENUNGSANLEITUNG

Anrufannahme: - Durch Drücken des Knopfes an der Türsprechanlage wird ein Ton und das Au euchten des Monitors ausgelöst. Sie haben 20 Sek. Zeit, um den Anruf entgegenzunehmen. Sobald Sie den Besucher erkannt haben, drücken Sie die Taste , um mit ihm zu kommunizieren. - Nach 2 Gesprächsminuten endet die Kommunikation und der Bildschirm wechselt auf die Startseite. Endet das Gespräch vor Ablauf der 120 Sek., auf die Taste - Nach 2 Gesprächsminuten endet die Kommunikation und der Bildschirm wechselt auf die drücken, um die Kommunikation zu beenden. Der Bildschirm wechselt auf die Startseite. - Um sich das Bild erneut anzeigen zu lassen, auf auf der Startseite drücken. Um weitere 120 Sek. sprechen zu können, auf die Taste drücken. - Türö ner oder elektrisches Schloss durch Betätigung der Taste steuern. - Torautomatik durch Betätigung der Taste steuern. Anruf in Abwesenheit: - Durch Drücken des Knopfes an der Türsprechanlage wird ein Ton und das Au euchten des Monitors ausgelöst. Ist die Bewegungsspeicher-Funktion aktiviert (Foto oder Video), wird dem Nutzer automatisch eine Aufnahme des Besuchers zur Verfügung gestellt.D15 WelcomeEye Connect / Touch / 09/17 - Wenn Sie die Aufnahme von Fotos gewählt haben, wird eine bestimmte Anzahl an Bildern aufgenommen, die der von Ihnen ausgewählten Fotoanzahl (1, 3 oder 5) entspricht. Diese Fotos werden auf dem internen Speicher gespeichert, falls keine microSD-Karte eingeführt ist. Andernfalls werden sie auf der microSD-Karte gespeichert. Hinweis: Die im internen Speicher gespeicherten Fotos können nicht auf eine Speicherkarte kopiert werden. - Sie können auch die Videoaufzeichnung wählen. In diesem Fall wird ein Video mit Ton aufgezeichnet. Für diese Funktion ist eine microSD-Karte erforderlich. Videos werden immer auf Ihrer microSD-Karte gespeichert. Die Dauer der Aufzeichnung ist einstellbar (10, 20 oder 30 Sekunden). - Bei einer Abwesenheitsnachricht (Besucheraufnahme oder Nachricht) zeigt ein roter Kreis mit einer Zahl auf der Startseite die Anzahl der nicht wiedergegebenen Nachrichten an. - Bei der Version WelcomeEye Connect steht eine Anrufbeantworter-Funktion zur Verfügung. Falls die Anrufbeantworter-Funktion aktiviert ist, wird die aufgezeichnete Nachricht an der Türsprechanlage wiedergegeben. Um die Wiedergabe der Nachricht zu ermöglichen, wechselt das System automatisch in den Modus Video- und Fotoaufzeichnung. Der Besucher kann also eine Nachricht hinterlassen. Achtung: Die Anrufbeantworter-Funktion ist nur möglich, wenn die Videoaufzeichnung aktiviert ist. Standby-Schaltung - Die Standby-Schaltung des Bildschirms erfolgt automatisch und besteht darin, den Bildschirm zu Energiespar- und Haltbarkeitszwecken in den Ruhemodus zu versetzen. - Be ndet sich der Monitor nicht im Hauptmenü, wechselt er nach 15 Sekunden ohne Betätigung automatisch zum Hauptbildschirm. - Be ndet sich der Monitor im Hauptmenü, wechselt er nach 15 Sekunden ohne Betätigung automatisch in den Standby-Modus. - Es genügt, den Bildschirm zu berühren, um den Standby-Modus zu verlassen.

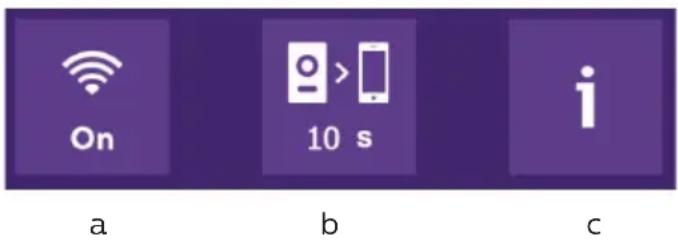

Einen Monitor mit dem WLan-Netz verbinden

1. Laden Sie die App Philips WelcomeEye auf Ihrem Smartphone herunter. Über den Apple

store oder den Play store

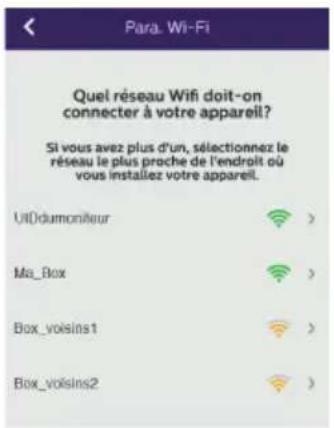

2. Gehen Sie auf dem Monitor auf , dann auf und aktivieren Sie das WLan:D16

WelcomeEye Connect / Touch / 09/17

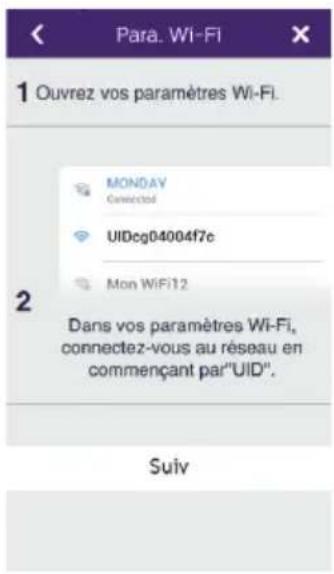

3. Gehen Sie auf , folgendes Menü erscheint:

Hinweis: Falls das Symbol nicht in der zweiten Zeile erscheint, setzen Sie das WLan per Klick auf Falls das Symbol zurück und warten Sie bis das Symbol erscheint (ca. 30 Sek.).

4. In der App WelcomeEye klicken Sie auf +, um ein Gerät

5. Android : Klicken Sie auf „nouvel appareil“ (neues Gerät) und

anschließend auf „suivant“ (weiter).D17 WelcomeEye Connect / Touch / 09/17 Die UID Ihrer Kamera muss erscheinen. Klicken Sie darauf. Wählen Sie den Router, mit dem Sie Ihren Monitor verbinden möchten, geben Sie das entsprechende Passwort ein und klicken Sie auf „suivant“ (weiter). 5b. IOS : Gerät klicken Sie auf „nouvel appareil“ (neues Gerät) und anschließend auf „suivant“ (weiter).D18 WelcomeEye Connect / Touch / 09/17 Verlassen Sie die App und ö nen Sie die WLan-Einstellungen des Smartphones. Verbinden Sie sich mit dem WLan, das mit „UIDcg…..“ beginnt. Kehren Sie in die App zurück und klicken Sie auf „suivant“ (weiter). Geben Sie den Namen Ihres Netzwerks und das entsprechende Passwort ein und klicken Sie auf „suivant“ (weiter). : Kennwort anzeigen

6. Geben Sie den Namen, den Sie Ihrem Gerät geben möchten,

den Benutzernamen, das Passwort und die Anzahl der Ö ner (= Kanalnummer), die Sie bedienen möchten, ein. Das Passwort wird jedes Mal abgefragt, wenn Sie über die App Ihren elektrischer Türö ner betätigen oder das Tor ö nen wollen. Achtung: Passwort Standard 1234. Kanal Nein 1 = Steuer Streik nur 2 = Steuerung und Schlag Portal Auf Enr. (speichern) klicken. Ihre Video-Türsprechanlage ist nun mit dem WLan-Netzwerk verbunden und Ihr Smartphone kann Anrufe entgegennehmen.D19 WelcomeEye Connect / Touch / 09/17 Ein Smartphone zu einer verbundenen Video-Türsprechanlage hinzufügen

1. Laden Sie die App Philips WelcomeEye über den Apple store oder den Play store auf Ihr

Smartphone herunter . Achtung: Entfernen Sie den Modus intelligentes WLan-Netzwerk vom Smartphone, wenn dieser aktiviert ist.

2. In der App WelcomeEye klicken Sie auf +, um ein Gerät

3. Klicken Sie auf „appareil connecté au

réseau“ (mit dem Netzwerk verbundenes Gerät), dann auf „appar.conne“ (verbundenes Gerät). Stellen Sie sicher, dass das Smartphone mit dem gleichen Netzwerk wie der Monitor verbunden ist.D20 WelcomeEye Connect / Touch / 09/17

4. Die UID Ihrer Kamera muss erscheinen. Klicken Sie darauf.

5. Geben Sie den Namen, den Sie Ihrem Gerät geben möchten, den

Benutzernamen, das Passwort und die Anzahl der Ö ner (= Kanalnummer), die Sie bedienen möchten, ein. Das Passwort wird jedes Mal abgefragt, wenn Sie über die App Ihren elektrischer Türö ner betätigen oder das Tor ö nen wollen. Achtung: Falls Sie als Kanalnummer 1 wählen, können Sie nur den elektrischen Türö ner steuern. Auf Enr. (speichern) klicken.

6. Ihr Smartphone kann nun Anrufe Ihrer Video-Türsprechanlage entgegennehmen.

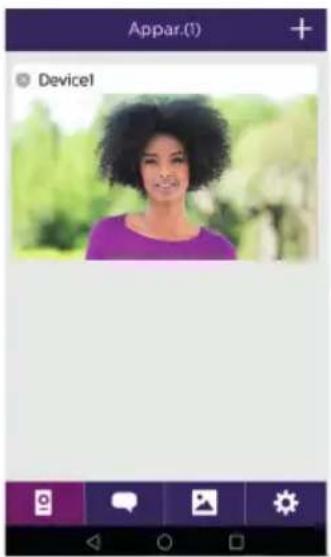

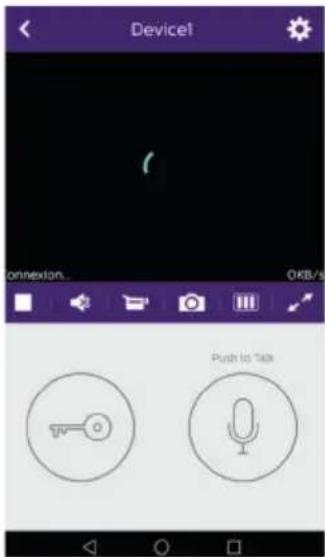

Funktion der Ober äche Gruppiert die verschiedenen Geräte und ermöglicht den Wechsel in den Monitoring-Modus. Ermöglicht das Hinzufügen eines Geräts. Auf das Bild klicken, um den Monitoring-Modus zu ö nen.D21 WelcomeEye Connect / Touch / 09/17 Ermöglicht die Verwaltung der Kameraeinstellungen: Name, Passwort, WLan-Netz, Anzahl der Kanäle und Alarm. Starten/stoppen der Live-Anzeige. Den Ton aktivieren/deaktivieren. Ein Video aufnehmen. Ein Foto aufnehmen. Ermöglicht die Reduktion der Qualität des Videos (ein Balken) oder die bloße Übermittlung des Tons (kein Balken) bei schwacher Bandbreite. Für einen optima- len Betrieb ist eine Bandbreite von mindestens 40 kB/s erforderlich. Vollbildmodus Elektrisches Türschluss oder Tor ö nen (standardmäßig eingestelltes Passwort: 1 2 3 4). Achtung: Die Anzahl der Ö ner ist auf 2 einzustellen, um die Torö nung steuern zu können. Gedrückt halten, um mit dem Besucher zu sprechen. Ermöglicht das Löschen der Aufzeichnungen. Gruppiert die Aufzeichnungen.D22 WelcomeEye Connect / Touch / 09/17 Ermöglicht die Bearbeitung der Fotos (löschen, sortieren und gruppieren). Gruppiert die aufgezeichneten Fotos. Akustische Warnsignale aktivieren/deaktivieren. Vibration bei Alarmen aktivieren/deaktivieren. Info zur App. App verlassen. Parameter verwalten.

Monitor: Ref.: 538102 (WelcomeEye Connect) Ref.: 538101 (WelcomeEye Touch) - 2 Kabel - 7“-Touchscreen - Au ösung 800 x 480 - Klasse 10 microSD-Karte bis 32 GB (nicht im Lieferumfang) - Wlan 2,4 GHz IEEE 8111 b/g/n (nur WelcomeEye Connect) - Sendeleistung: maximal 18 dB - Stromverbrauch: 550 mA (Connect), 470 mA (Touch) - Leistungsaufnahme: 13,2W (Connect), 11,3W (Touch) - 6 Klingeltöne (85 dB) - Abmessungen: 142 (H) x 210 (B) x 15 (T) mm Türsprechanlage: (WelcomeEye Outdoor) Ref.: 531006 - 900TVL C-MOS-FarbsensorD23 WelcomeEye Connect / Touch / 09/17 - Blickwinkel H130°, V90° - Nachtsicht (weiße LEDs) - Türöner 12 V/1,1 A/ 1,5 s. - Steuerung Tor: Schaltvermögen 12V/2A - RFID (125 kHz) - IP44 - Betriebstemperatur: -20 °C / +50°C - Abmessungen: 168 (H) x 82 (B) x 38 (T) mm WelcomeEye Anwendung (nur für WelcomeEye Connect): - Android v4.4 oder höher - iOS 7 oder höher - PUSH-Benachrichtigung WelcomeEye AddComfort: (Zusatzmonitor) Ref.: 531003 - 2 Kabel - 7“-Bildschirm - Auösung 800 x 480 - Stromverbrauch: 460mA - Leistungsaufnahme: 11.1W - 6 Klingeltöne (85 dB) - Abmessungen: 142 (H) x 210 (B) x 15 (T) mm WelcomeEye AddCompact: (Zusatzmonitor) Ref.: 531005 - 2 Kabel - 4,3“-Bildschirm - Auösung 480 x 272 - Stromverbrauch: 400mA - Leistungsaufnahme: 9,6W - 6 Klingeltöne (85 dB) - Abmessungen: 116 (H) x 146 (L) x 16 (T) mm WelcomeEye Outdoor: (zusätzliche Türsprechanlage) Ref.: 531006 - 900TVL C-MOS-Farbsensor - Blickwinkel H130°, V90° - Nachtsicht (weiße LEDs) - Türöner 12 V/1,1 A/ 1,5 s. - Steuerung Tor: Schaltvermögen 12V/2A - RFID (125 kHz) - IP44 - Betriebstemperatur: -20 °C / +50°C - Abmessungen: 168 (H) x 82 (B) x 38 (T) WelcomeEye Cam: (Zusatzkamera) Ref.: 531007 - 900TVL C-MOS-Farbsensor - Blickwinkel: H95°, V75° - Betriebstemperatur: -20 °C / +50°C - Schutzindex: IP66D24 WelcomeEye Connect / Touch / 09/17

• Für weitere Informationen siehe vollständige Anleitung von WelcomeEye Comfort/Compact auf der Website www.philips.com. ** Für weitere Informationen siehe vollständige Anleitung von WelcomeEye Connect/Touch auf der Website www.philips.com.

Panne Ursache Lösung

• Der Monitor bleibt schwarz.

• Der Monitor ist nicht an die Stromversorgung angeschlossen.

• Prüfen, ob die Stromversorgung korrekt angeschlossen ist und eingeschaltet ist.

• Polung im Bereich Monitor oder am Ausgang der Stromversorgung prüfen.

• Fehlerhafter Anschluss oder Kurzschluss an der Leitung

• Anschlussproblem beheben.

• Keine Funktion bei erster Installation

• Anschlussfehler • Das Gerät ist mit mehreren wichtigen Schutzvorrichtungen versehen. Die Stromversorgung mindestens 1 Minute unterbrechen, den Installationsfehler beheben und neu anschließen. Hinweis: Die Schutzvorrichtungen bieten keine Hilfe bei einem direkten 230-VAC-Anschluss des Gerätes. Dieser Fehler wird nicht durch die Garantie gedeckt.

• Vertauschte Polarität an der Stromversorgung

• Kurzschluss an der LeitungD25 WelcomeEye Connect / Touch / 09/17

• Die Türsprechanlage ist eingeschaltet, der Monitor klingelt jedoch nicht.

• Schalter-Konguration der Türsprechanlage

• Prüfen, ob die Türsprechanlage nicht auf zwei Familien programmiert ist. Zur Erinnerung: eine Familie = Schalter 2 auf ON, zwei Familien = Schalter 2 auf OFF. Daran denken, die Stromzufuhr für 5 s zu unterbrechen, damit die neuen Einstellungen erkannt werden (Seite 6).

• Konguration Monitor- Menü

• Prüfen, ob der Monitor funktionsfähig ist.

• Anschluss • Prüfen, ob der Monitor korrekt mit 1 und 2 der Türsprechanlage (bei Ein- Familien-Nutzung) verbunden ist.

• Energiesparmodus aktiviert

• Schlechtes Bild und / oder schlechter Ton

• Umgebung • Prüfen, ob die verwendeten Kabel die richtigen Maße aufweisen und ob sich die Verbindungskabel der Video- Türsprechanlage nicht im gleichen Leitungskanal wie das Stromkabel (230VAC) benden.

• Violettes Bild • Anschluss • Das Verbindungskabel darf nicht um sich selbst aufgewickelt sein.

• Zu helles Bild • Kamera-Position • Das Kameraobjektiv nicht direkt in die Sonne oder in Richtung einer reektierenden Fläche ausrichten.

• Die Einstellungen des Monitors prüfen (Seite 12).

• Die Lautstärke der Türsprechanlage ist zu gering.

• Einstellungen • Die Einstellung auf der Rückseite der Türsprechanlage übernehmen.

• Die von der Türsprechanlage ausgehende Lautstärke ist zu gering.

• Mikrofon-Loch der Türsprechanlage verstopft.

• Prüfen und beheben.D26 WelcomeEye Connect / Touch / 09/17

• Der Zwei-Familien- Modus funktioniert nicht.

• Konguration • Prüfen, ob die Türsprechanlage nicht auf zwei Familien programmiert ist. Zur Erinnerung: eine Familie = Schalter 2 auf ON, zwei Familien = Schalter 2 auf OFF. Daran denken, die Stromzufuhr für 5 s zu unterbrechen, damit die neuen Einstellungen erkannt werden (Seite 6).

• Konguration Monitor- Menü

• Prüfen, ob die Monitore funktionsfähig sind (der eine UND der andere).

• Anschluss • Die Monitore der Familie 1 sind mit 1 und 2 der Türsprechanlage zu verbinden, die der Familie 2 mit 3 und 4.

• Der Zusatzmonitor funktioniert nicht.

• Konguration • Prüfen, ob die Menüs Ihrer Monitore korrekt konguriert wurden: ein EINZIGER Master, die anderen sind ZWINGEND als Slaves zu kongurieren.

• Anschluss • Prüfen, ob der Zusatzmonitor bei Ein-Familien-Nutzung korrekt mit 1 und 2 der Türsprechanlage verbunden ist.

• Die zusätzliche Türsprechanlage funktioniert nicht.

• Konguration • Die Position von Schalter 1 der Anlagen (Seite 6) prüfen. Der Schalter muss anders gestellt sein. Daran denken, die Stromzufuhr für 5 s zu unterbrechen, damit die neuen Einstellungen erkannt werden.

• Konguration Monitor- Menü

• Prüfen, ob die Monitore funktionsfähig sind (der eine UND der andere).

• Die microSD-Karte wird nicht erkannt „Message SD card error“.

• Nicht erstellte Ordner • Beim ersten Einfügen muss eine Formatierung über den Monitor erfolgen (Seite 13).

• Qualität der microSD- Karte

• Mindestens eine Karte der Klasse 10 verwenden.D27 WelcomeEye Connect / Touch / 09/17

• Nach Einführung der microSD-Karte ist ein Zugang zu den Fotos auf dem internen Speicher unmöglich.

• Es ist nicht möglich, die Fotos des internen Speichers auf der microSD- Karte zu erhalten.

• Die microSD-Karte hat Priorität und gewährt keinen Zugri auf den internen Speicher mehr.

• MicroSD-Karte entfernen, um zum internen Speicher zu gelangen.

• Keine Videoaufzeichnung

• Fehlen der microSD-Karte • Die Videoaufzeichnung kann nur erfolgen, wenn sich eine microSD-Karte im Monitor bendet.

• Ungeeignetes Kartenformat

• Kartentyp micro SD oder micro SDHC, keinesfalls micro SDXC

• Ungeeignete Kartengröße • min. 64 MB, max. 32 GB, Klasse 10

• Aufzeichnungsmodus prüfen (Seite 11).

• Die Steuerung von Türöner und Antrieb erfolgt über den Monitor, nicht per RFID.

• Programmierungsfehler • Reset durchführen und Programmierung der Badges wiederholen. Zur Erinnerung: kurzes Vorhalten des Badge = elektrische Steuerung, langes Vorhalten = Steuerung durch potentialfreien Kontakt

• Schlechte Bild-/ Tonqualität über Smartphone*

• Problem mit Datenübertragungsrate

• Eine Datenübertragungsrate von mind. 40 KB/s ist erforderlich.

• Datenübertragungsrate über Parameter der App ändern (Anzahl der Frames/s ändern).

• Die Steuerung des elektrischen Türöners erfolgt per App, nicht jedoch die Steuerung der Önung des Antriebs.*

• Parametrierung • In den App-Parametern prüfen, ob „code verr“ = 2. Zur Erinnerung: Die Steuerung kann nur bei laufender Konversation mit der Türsprechanlage gestartet werden.D28 WelcomeEye Connect / Touch / 09/17

• Die Steuerung von Türöner erfolgt nicht über den Monitor

• Der Türöner oder das elektrische Schloss, das Sie bedienen möchten, muss in jedem Fall über einen mechanischen Speicher verfügen. Der Strom am Türöner darf 1,1 Anicht überschreiten.

• Direkt an die Klemmen 7 und 8 auf der Rückseite der Sprechanlage anschließen (es ist keine Polarität zu beachten).

• Die Önen-Funktion ist nur dann verfügbar, wenn auch das Videobild der Türsprechanlage verfügbar ist.

• Schließen Sie nur WelcomeEye Zur Erinnerung: Die Videoaufzeichnung kann nur erfolgen, wenn sich eine microSD-Karte im Monitor bendet. Die durch die App gestarteten Foto- und Videoaufnahmen werden auf dem Smartphone gespeichert. Die App gewährt nur Zugang zur Anzeige der Türsprechanlage, nicht zur Anzeige der Zusatzkameras. Hinweise: Zur Überprüfung eines Gerätefehlers wird empfohlen, einen Anschluss mit kurzem Abstand (3 m Kabel) vorzunehmen. Sind die Symptome identisch, handelt es sich um eine Anlagenpanne. Überprüfen Sie andernfalls die Anlage und das verwendete Kabel.

12. TECHNISCHER KUNDENDIENST - GARANTIE

Für dieses Gerät gilt eine Garantie auf Teile und Arbeitsstunden in unseren Werkstätten. Von dieser Garantie ausgeschlossen sind Verbrauchsteile (Akkus, Batterien usw.) sowie Schäden, die auf die folgenden Arten verursacht wurden: unsachgemäße Verwendung, unsachgemäße Installation, externer Eingri, Beschädigung durch Stoß oder Stromschlag, Sturz oder eine atmosphärische Erscheinung.

• Um den Garantieschutz nicht hinfällig werden zu lassen, darf das Gerät nicht geöffnet werden.

• Wenn das Gerät an den Kundendienst eingeschickt werden soll, muss der Bildschirm zum Schutz vor Kratzern entsprechend geschützt werden.

• Für die Pflege nur ein weiches Tuch, niemals Lösungsmittel verwenden. Durch Demontage der Teile erlischt die Garantie. Stecken Sie das Gerät vor der Reinigung aus oder schalten Sie es aus. Achtung: Verwenden Sie niemals ein Produkt oder eine Reinigungslösung auf Carboxylbasis, Alkohol oder ähnliches. Diese Produkte können Ihr Gerät beschädigen, ihre Dämpfe stellen außerdem eine Explosionsgefahr und eine Gefahr für Ihre Gesundheit dar. Verwenden Sie für die Reinigung keine Vorrichtung, die den Strom leiten kann (Metallbürste, spitze Werkzeuge usw.). Der Kassenzettel oder die Rechnung gelten als Nachweis des Kaufdatums.D29 WelcomeEye Connect / Touch / 09/17 Die Kontaktinformationen und Servicezeiten unserer Kundendienstzentren sind erhältlich auf der Website www.philips.com. GARANTIEKARTE Herr / Frau : Telefonnummer : Adresse : E-mail : Kaufdatum : / / (TT / MM / JJJJ) Händler : Händler Telefon : Händler Anschrift : Seriennummer PHI/1031/ Wichtig : Bitte bewahren Sie diese Garantiekarte und Kaufbeleg. Philips und das Logo mit dem Schild sind eingetragene Warenzeichen von Koninklijke Philips N.V. und werden im Rahmen einer Lizenzvereinbarung benutzt. Dieses Produkt wurde von CFI Extel SAS gefertigt und wird unter der Verantwortlichkeit von CFI Extel SAS vertrieben und CFI Extel SAS ist der einzige Garantiepartner für dieses Produkt.

13. SICHERHEITSMASSNAHMEN

Schäden, die durch ein Nichtbeachten der Betriebsanleitung verursacht wurden, führen zu einem Verfallen der Garantie. Für Schäden, die auf diese Weise entstanden sind, haften wir nicht! Des Weiteren haften wir nicht für Sach- oder Personenschäden, die durch eine unsachgemäße Bedienung oder ein Nichtbeachten der Sicherheitsanweisungen eingetreten sind. Dieses Gerät wurde unter Einhaltung aller Sicherheitsanweisungen hergestellt. Zur Aufrechterhaltung dieses Zustands und der Gewährleistung optimaler Betriebsbedingungen, muss der Benutzer die in dieser Betriebsanleitung enthaltenen Sicherheitsanweisungen und -warnungen einhalten. : Dieses Symbol weist auf ein Stromschlag- oder Kurzschlussrisiko hin. - Dieses Gerät darf nur mit einer Spannung zwischen 100-240 Volt und 50-60 Hertz verwendet werden. Versuchen Sie niemals, dieses Gerät mit einer anderen Spannung in Betrieb zu nehmen. - Sorgen Sie dafür, dass alle elektrischen Anschlüsse des Systems den Betriebsvorschriften entsprechen. - In Geschäftsräumen ist dafür zu sorgen, dass bei elektrischen Anlagen die Regeln für eine Verhinderung von Unfällen eingehalten werden. - In Schulen, Bildungseinrichtungen oder Werkstätten muss die Betriebsfähigkeit von elektronischen Geräten durch qualiziertes Personal kontrolliert werden. - Halten Sie die Nutzungsbedingungen anderer, mit dem System verbundenen Gerät ein. - Kontaktieren Sie bei Zweifeln hinsichtlich der Funktionsweise oder der Sicherheit der Geräte eine Person mit entsprechender Erfahrung.D30 WelcomeEye Connect / Touch / 09/17 - Elektrische Geräte dürfen niemals mit feuchten Händen angeschlossen oder getrennt werden. - Vergewissern Sie sich bei der Installation dieses Geräts, dass die Stromkabel nicht beschädigt werden können. - Tauschen Sie beschädigte Stromkabel niemals selbst aus! Ziehen Sie sie in diesem Fall aus der Steckdose und wenden Sie sich an eine Person mit entsprechender Erfahrung. - Die Steckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein. - In der Gebäudekabelinstallation für das fest mit dem Stromnetz verbundenen Gerät muss sich eine schnell zugängliche Unterbrechungsvorrichtung benden (Netzschalter, Unterbrecher, gleichwertige Vorrichtungen). - Um das Gerät herum muss ein minimaler Freiraum beibehalten werden, um ausreichende Ventilation zu gewährleisten. - Die Ventilation darf nicht durch Bedecken der Ventilationsönung mit einem Gegenstand wie einem Papier, einer Zeitschrift, einer Tischdecke, einem Vorhang usw. behindert werden. - Es darf keinerlei oenes Feuer, wie etwa eine brennende Kerze auf das Gerät gestellt werden. - Betriebstemperatur des Geräts beachten. - Das Gerät darf keinen Flüssigkeiten oder Spritzern ausgesetzt werden und es dürfen üssigkeitsgefüllten Gegenstände, wie etwa Vasen, darauf abgestellt werden.

Hinweis: Dieses Gerät wurde getestet und entspricht den Bestimmungen für ein Gerät der Klasse B gemäß den geltenden europäischen Normen. Ziel dieser Bestimmungen ist es, beim Betrieb des Gerätes innerhalb einer Wohnumgebung einen angemessenen Schutz gegen störende Interferenzen zu gewährleisten. Dieses Gerät verwendet Funkfrequenzenergie und strahlt diese möglicherweise aus. Daher kann es bei unsachgemäßer Installation und Bedienung Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie, dass diese Interferenzen in einer bestimmten Installation nicht auftreten. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht (durch Ein- und Ausschalten des Geräts feststellbar), sollte der Nutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Empfangsantenne neu ausrichten oder versetzen.

• Abstand zwischen Gerät und Empfänger vergrößern.

• Gerät an eine Steckdose, die an einen anderen Stromkreis angeschlossen ist als der Empfänger, anschließen.

15. KONFORMITÄTSERKLÄRUNG

Der Unterzeichnete, CFI-EXTEL, erklärt, dass das Funkgerät vom Typ WelcomeEye der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist auf folgender Website erhältlich: www.c-extel.com.NL1 WelcomeEye Connect / Touch / 09/17 NL1 WelcomeEye Connect / Touch / 09/17 INHOUDSOPGAVE 1 VEILIGHEIDSVOORSCHRIFTEN ....................................................p.2 2 INHOUD VAN DE KIT. ........................................................................p.2 3 ALGEMEEN ...........................................................................................p.3 4 NOMENCLATUUR ..............................................................................p.3 5 INSTALLATIE VAN HET PRODUCT ................................................p.5
