Produkttyp	Netzwerk-Audio-Player
Stromversorgung	Netz 220–240 V, 50 Hz/60 Hz
Stromverbrauch	19,0 W (Betrieb), 0,2 W (Bereitschaft), 1,9 W (Netzwerk-Bereitschaft kabelgebunden), 2,5 W (Netzwerk-Bereitschaft Wi-Fi)
Analoger Audioausgang	RCA-Buchse (ANALOG OUT), Ausgangspegel nicht spezifiziert
USB-Eingang	1 x USB vorne (5 V / 0,5 A), 1 x USB hinten (5 V / 1 A), USB 2.0 High Speed
Netzwerkkonnektivität	Ethernet 10BASE-T/100BASE-TX, Wi-Fi IEEE 802.11 a/b/g/n (2,4 und 5 GHz Bänder)
Unterstützte Audioformate	MP3, WMA, WAV, AIFF, AAC, FLAC, Apple Lossless, DSD (DSF/DSDIFF), LPCM
Hauptfunktionen	USB-Wiedergabe, Internetradio (TuneIn), Spotify Connect, AirPlay, Music Server (über Netzwerk), Zufallswiedergabe und Wiederholung
Firmware-Update	Über Netzwerk oder über USB
Fernbedienung	Mitgeliefert, mit Navigationstasten, Wiedergabe, Einstellungen
Display	Hintergrundbeleuchtetes Display zeigt Quellname, Titel, Künstler, Album, Format usw.
Pflege und Reinigung	Verwenden Sie ein trockenes, weiches Tuch. Keine chemischen oder scheuernden Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit, Wärmequellen oder Stößen aussetzen. Vor der Reinigung Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Nicht angegeben. Bei Reparaturen wenden Sie sich an den Pioneer-Kundendienst.

Häufig gestellte Fragen - N30AEB PIONEER

Wie verbinde ich den Pioneer N30AEB mit meinem Wi-Fi-Netzwerk?

Beim ersten Einschalten erscheint der anfängliche Konfigurationsbildschirm. Wählen Sie 'Wi-Fi' und dann die Verbindungsmethode: 'Netzwerke scannen', 'iOS-Gerät verwenden' oder 'SSID eingeben'. Folgen Sie den Anweisungen auf dem Bildschirm, um das Passwort einzugeben oder die automatische Konfigurationstaste (WPS) zu verwenden.

Welche Audioformate werden vom N30AEB unterstützt?

Das Gerät unterstützt die Formate MP3, WMA, WAV, AIFF, AAC, FLAC, Apple Lossless, DSD (DSF/DSDIFF) und LPCM. Urheberrechtlich geschützte Dateien können nicht abgespielt werden.

Wie aktualisiere ich die Firmware des Pioneer N30AEB?

Drücken Sie auf der Fernbedienung SETUP, gehen Sie zu 'Update' und wählen Sie 'via Network' (Internetverbindung erforderlich) oder 'via USB' (heruntergeladene Datei auf einem USB-Stick formatiert in FAT16/FAT32). Folgen Sie den Anweisungen auf dem Bildschirm.

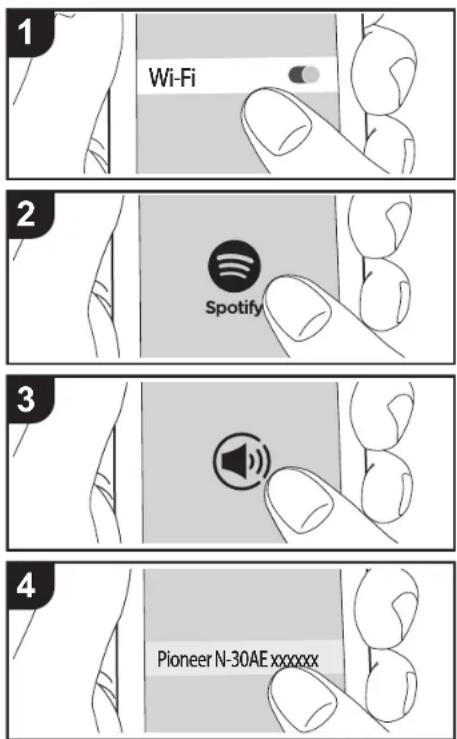

Kann ich Spotify mit dem N30AEB verwenden?

Ja, das Gerät unterstützt Spotify Connect. Stellen Sie sicher, dass Ihr Smartphone/Tablet und der N30AEB sich im selben Netzwerk befinden. Öffnen Sie Spotify, klicken Sie auf das Connect-Symbol und wählen Sie 'Pioneer N-30AE'. Sie benötigen ein Spotify Premium-Konto.

Wie kann ich Dateien von einem USB-Stick abspielen?

Schließen Sie den USB-Stick an den vorderen oder hinteren Anschluss an. Drücken Sie auf der Fernbedienung USB FRONT oder USB REAR. Navigieren Sie mit den Pfeiltasten und ENTER, um einen Ordner oder eine Datei auszuwählen. Der Stick muss in FAT16/FAT32 formatiert sein.

Was tun, wenn das Gerät sich nicht einschaltet?

Ziehen Sie das Netzkabel aus der Steckdose, warten Sie 5 Sekunden und stecken Sie es wieder ein. Wenn das Problem weiterhin besteht, überprüfen Sie die Steckdose und die Sicherung (falls zutreffend).

Wie setze ich den Pioneer N30AEB auf die Werkseinstellungen zurück?

Drücken Sie SETUP, wählen Sie 'Factory Reset' und dann 'Start'. Bestätigen Sie mit ENTER. Das Gerät wechselt in den Bereitschaftsmodus und alle Einstellungen werden zurückgesetzt.

Das Internetradio funktioniert nicht, was tun?

Überprüfen Sie, ob das Gerät mit dem Internet verbunden ist. Stellen Sie sicher, dass Router und Modem eingeschaltet sind. Wenn der TuneIn-Dienst nicht verfügbar ist, kann dies am Anbieter liegen. Versuchen Sie, den Router und das Gerät neu zu starten.

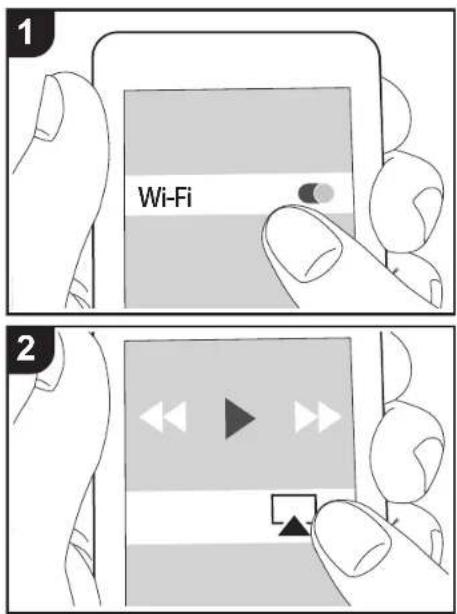

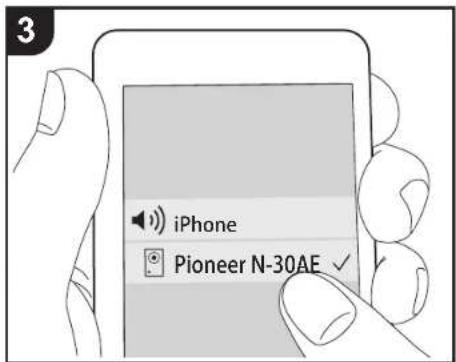

Wie verwende ich AirPlay mit dem N30AEB?

Verbinden Sie Ihr iOS-Gerät mit demselben Wi-Fi-Netzwerk. Öffnen Sie das Kontrollzentrum, tippen Sie auf das AirPlay-Symbol und wählen Sie 'Pioneer N-30AE'. Sie können auch iTunes auf einem Computer verwenden.

Das Display ist aus, wie schalte ich es wieder ein?

Drücken Sie die DISPLAY-Taste auf der Fernbedienung, um das Display ein- oder auszuschalten. Wenn das Problem weiterhin besteht, überprüfen Sie, ob das Gerät eingeschaltet ist.

BEDIENUNGSANLEITUNG N30AEB PIONEER

- ∅3.5 mini jack (monaural) × 2

General

Power supply

AC 220 - 240 V, 50 Hz/60 Hz

Power Consumption

• 19.0 W

• 0.2 W (in standby)

*Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.*

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]

*Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.*

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]

*Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.*

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]

*Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.*

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

NETWORK AUDIO PLAYER

N-30AE

Bedienungsanleitung

Vor dem Start

Lieferumfang 2

Teilenamen

Bedienfeld 3

Rückseite 4

Fernbedienung 5

Display 6

Installation

Verbindungen mit einem Verstärker 7

Anschließen des Netzkabels usw. 9

Initial Setup

Einschalten und erste Einrichtung 10

Wiedergabe

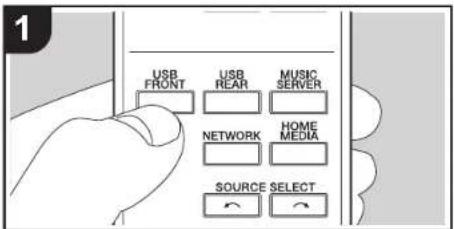

USB-Speichergerät/HDD 12

Internetradio 14

Spotify 15

AirPlay ^® 16

Music Server 17

Eingeben von Text 19

Erweiterte Einrichtung

Erweiterte Einstellungen.... 20

Firmware-Update

Firmware-Update 23

Andere

Fehlerbehebung 25

Allgemeine technische Daten 27

Lizenz- und Warenzeicheninformationen 28

Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

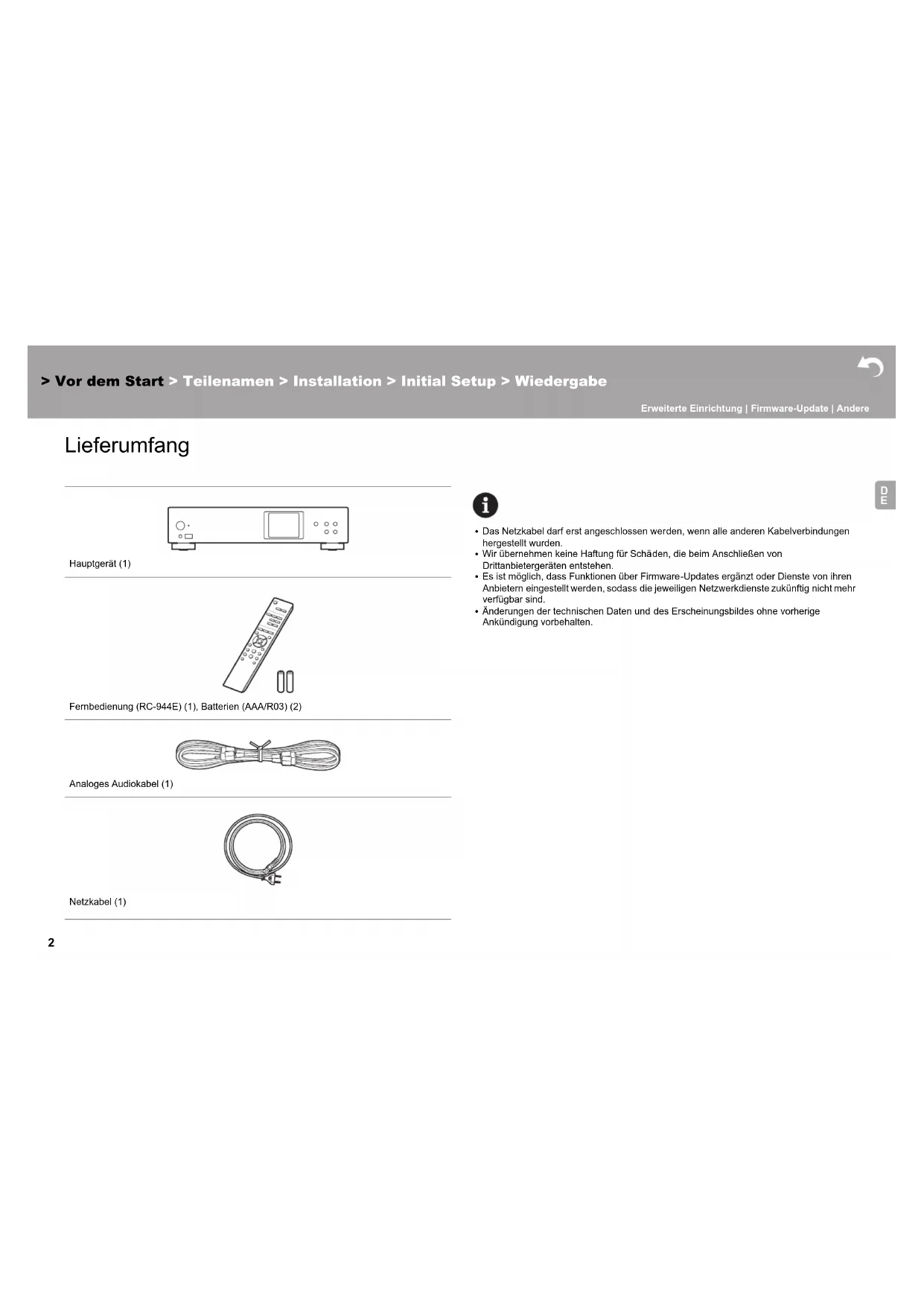

Lieferumfang

Hauptgerät (1)

Fernbedienung (RC-944E) (1), Batterien (AAA/R03) (2)

Analoges Audiokabel (1)

Netzkabel (1)

i

• Das Netzkabel darf erst angeschlossen werden, wenn alle anderen Kabelverbindungen hergestellt wurden.
• Wir übernehmen keine Haftung für Schäden, die beim Anschließen von Drittanbietergeräten entstehen.
• Es ist möglich, dass Funktionen über Firmware-Updates ergänzt oder Dienste von ihren Anbietern eingestellt werden, sodass die jeweiligen Netzwerkdienste zukünftig nicht mehr verfügbar sind.
• Änderungen der technischen Daten und des Erscheinungsbildes ohne vorherige Ankündigung vorbehalten.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

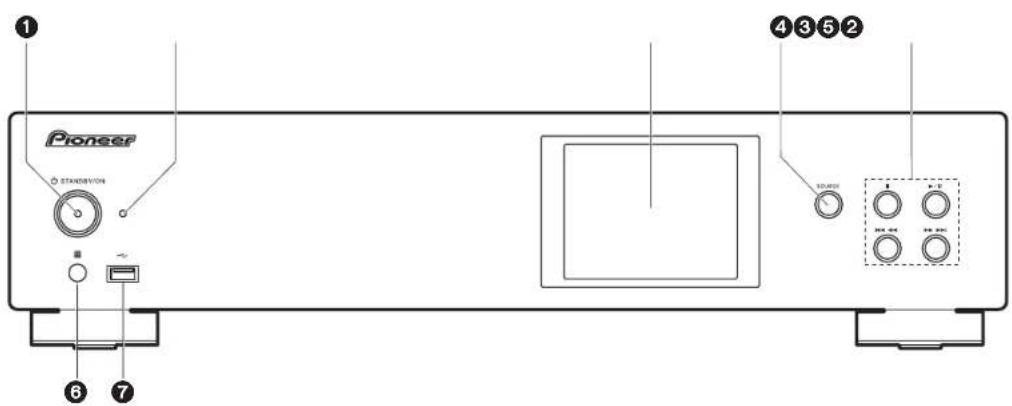

Bedienfeld

Pioneer STANDARD 1 4 3 5 2 10.000 A - P MEN 464 MEN 286 6 7

1. ⏻ STANDBY/ON-Taste: Schalten Sie das Gerät ein bzw. in den Standby-Modus.
2. STANDBY/ON Anzeige: Leuchtet rot, wenn dieses Gerät sich im Standby-Modus befindet. Leuchtet blau, wenn dieses Gerät eingeschaltet ist.
3. Display (→P6)
4. SOURCE-Taste: Wechselt den Eingang, der wiedergegeben werden soll.
5. Wiedergabetaste:

■ : Mit dieser Taste wird die Wiedergabe gestoppt.
▶/II: Mit dieser Taste wird die Wiedergabe pausiert.
: Zum vorigen Track.
▶▶▶▶: Weiter zum nächsten Track.
- Je nach Eingang wird der Vorgang möglicherweise nicht gestartet.

1. Fernbedienungssensor

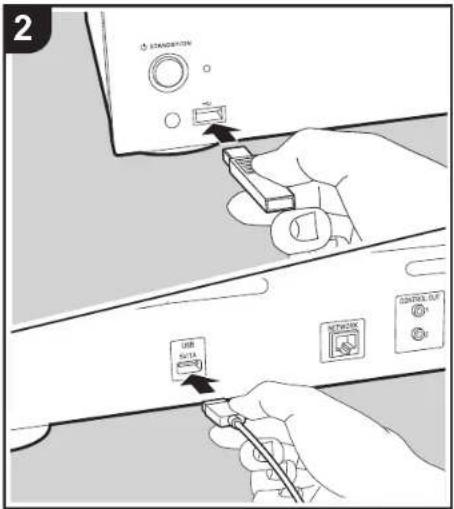

2. USB-Anschluss: Schließen Sie ein USB-Speichergerät oder HDD (Hard Disc Drive) an, um Musikdateien wiederzugeben. Es können auch USB-Geräte über ein USB-Kabel mit Strom versorgt werden (maximal 5 V/0,5 A).

- Beim Anschließen von HDDs, die mehr als 5 V/0,5 A benötigen, verwenden Sie den USB-Port (max. 5 V/1 A) auf der Rückseite des Geräts.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

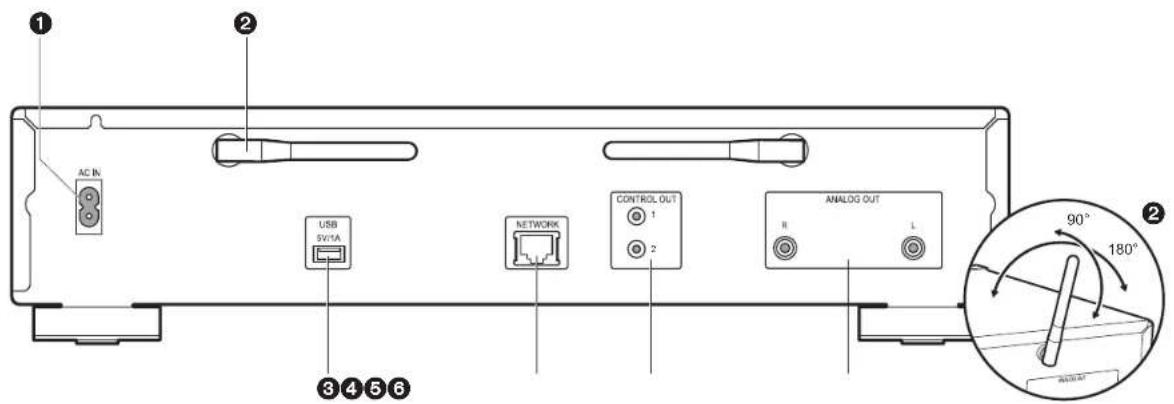

Rückseite

1 2 AC In USB 5V/1A NETWORK CONTROL OUT 1 2 ANALOG OUT II L 3 4 5 6 90° 180° AUTO AT

1. AC IN: Schließen Sie das mitgelieferte Netzkabel an.
2. Kabellose Antenne: Zur Verwendung von Wi-Fi-Verbindungen. Stellen Sie ihren Winkel entsprechend dem Verbindungsstatus ein.
3. USB-Anschluss: Schließen Sie ein USB-Speichergerät oder HDD (Hard Disc Drive) an, um Musikdateien wiederzugeben. Es können auch USB-Geräte über ein USB-Kabel mit Strom versorgt werden (maximal 5 V/1 A).
4. NETWORK-Buchse: Stellen Sie über LAN-Kabel eine Netzwerkverbindung her.
5. CONTROL OUT-Buchse: Wenn Verstärker und CD-Player von Pioneer angeschlossen werden, ist eine zentrale Bedienung möglich. Sie können die Verstärker oder CD-Player beispielsweise über die Remote-App von Pioneer bedienen.
6. ANALOG OUT-Buchsen: Verwenden Sie das mitgelieferte analoge Audiokabel, um beispielsweise einen integrierten Verstärker anzuschließen.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

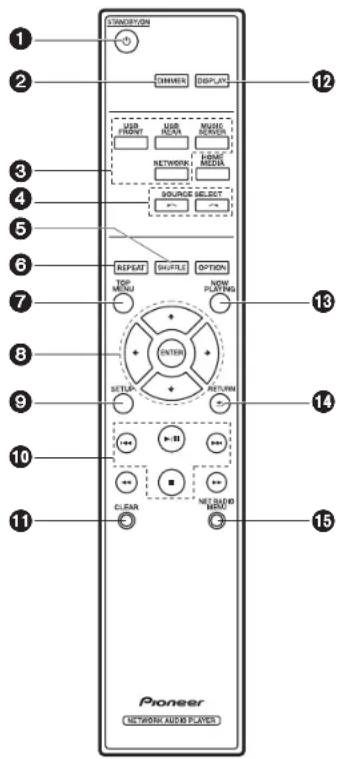

Fernbedienung

STANDARD 0 CHINNER DISPLAY 12 3 4 5 6 7 8 9 10 11 Pioneer NETWORK AUDIO PLAYERS 12 TOP MENU ON MUSIC DISPLAY LINK FROUN Litter MEDIA NETWORK SOURCE SELECT REPEAT SHUFFD OPTION NON PLAYING ENTER SETLA RETURN R H CLEAR NETWORK 13 14 15

1. ⏻ STANDBY/ON-Taste: Schalten Sie das Gerät ein bzw. in den Standby-Modus.
2. DIMMER Taste: Schalten Sie das Display aus oder passen Sie die Helligkeit in drei Stufen an.
3. INPUT SELECTOR-Tasten: Wechselt den Eingang, der wiedergegeben werden soll.
4. Taste: Die wiedergegebene Eingangsquelle wechselt mit jedem Druck auf eine dieser Tasten.
5. SHUFFLE Taste: Stellen Sie die zufällige Wiedergabe ein.
6. REPEAT Taste: Stellen Sie die wiederholte Wiedergabe ein.
7. TOP MENU Taste: Springen Sie zum oberen Menü des ausgewählten Eingangs.
8. Cursortasten, ENTER-Taste: Wählen Sie das Element mit den Cursortasten aus und drücken Sie zum Bestätigen ENTER.
9. SETUP-Taste: Zeigt das Setup-Menü an.
10. Wiedergabetasten:
    : Zurück zum Track vor dem Track, der gerade wiedergegeben wird.
    ▶/II: Wiedergabe starten/pausieren.
    ▶▶|: Weiter zum nächsten Track.
    ■: Wiedergabe stoppen.
    Je nach Eingang wird der Vorgang möglicherweise nicht gestartet.
11. CLEAR-Taste: Geben Sie Text usw. ein.
12. DISPLAY Taste: Schalten Sie das Display dieses Geräts aus. Noch einmal drücken, um das Display einzuschalten.
13. NOW PLAYING Taste: Wenn beispielsweise während der Wiedergabe die Anzeige gewechselt wurde, können Sie hiermit zur Anzeige von Informationen zur aktuell wiedergegebenen Datei zurückkehren.
14. RETURN Taste: Stellt die vorige Anzeige wieder her.

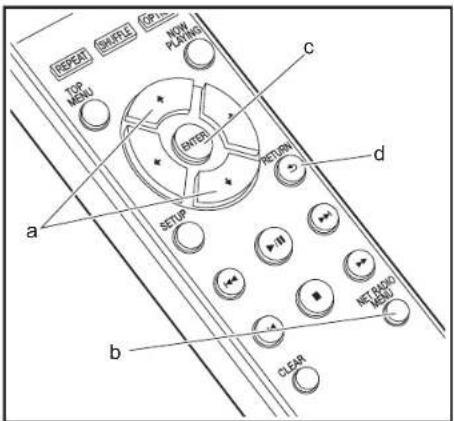

15. NET RADIO MENU-Taste: Zum Wiedergeben von Internetradio.

- HOME MEDIA, OPTION, ◀◀ und ▶▶ werden nicht verwendet.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

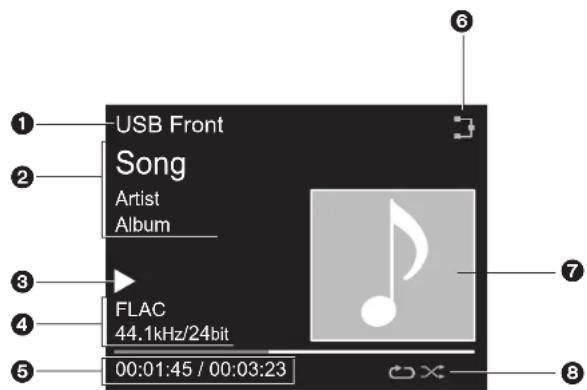

Display

USB Front Song Artist Album FLAC 44.1kHz/24bit 00:01:45 / 00:03:23

1. Der Eingangsmodus wird angezeigt.
   (USB Front / USB Rear / Music Server / Network)
2. Die Namen von Datei, Künstler, Album usw. wird angezeigt.
3. Der Wiedergabestatus wird angezeigt
4. Dateiformat, Abtastfrequenz und Quantisierungsbitdaten werden angezeigt.
5. Der Dateiwiedergabestatus wird angezeigt. Wird je nach Eingang oder Datei möglicherweise nicht angezeigt.
6. Leuchtet unter den folgenden Bedingungen.

☐: Wenn die Verbindungseinstellung am Gerät "Wired" lautet und das Gerät mit dem Netzwerk verbunden ist.
X: Wenn die Verbindungseinstellung am Gerät "Wired" lautet und das Gerät nicht mit dem Netzwerk verbunden ist.
: Wenn die Verbindungseinstellung am Gerät "Wi-Fi" lautet und das Gerät mit dem Netzwerk verbunden ist.
: Wenn die Verbindungseinstellung am Gerät "Wi-Fi" lautet und das Gerät nicht mit

dem Netzwerk verbunden ist.

1. Wenn ein Albumcover für die wiedergegebene Datei aufgenommen ist, wird es hier angezeigt.
2. Leuchtet unter den folgenden Bedingungen.

: Wenn die Wiederholung aller Tracks aktiv ist
: Wenn die Wiederholung eines Tracks aktiv ist
∞: Wenn die Zufallswiedergabe aktiv ist

- Wenn DISPLAY auf der Fernbedienung gedrückt wird, um das Display auszuschalten, wirkt das Gerät möglicherweise so, als hätten Sie das Netzkabel entfernt. Das Gerät wird jedoch weiterhin mit Strom versorgt. Um das Gerät vollständig vom Stromnetz zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose entfernen (Geräteabschaltung).

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

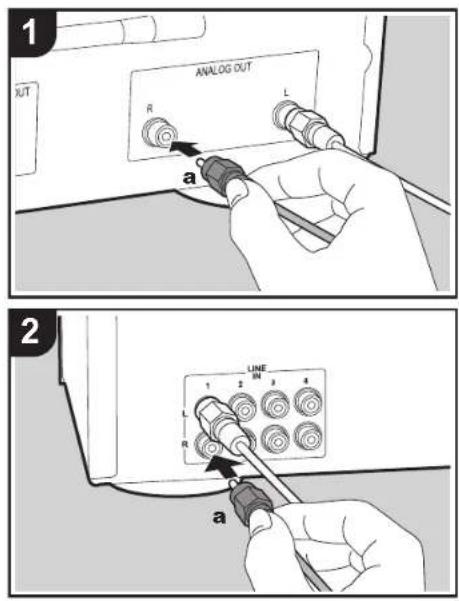

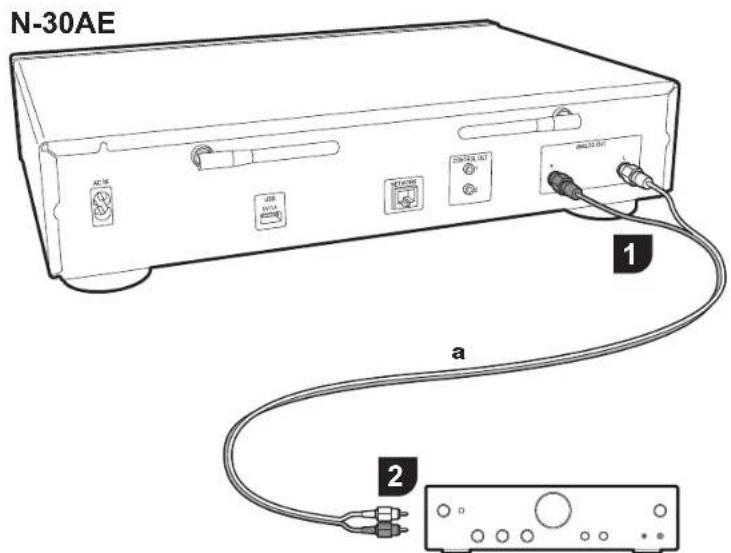

Verbindungen mit einem Verstärker

N-30AE AC USB A153 2000 2000 2000 a 2

Integrierter Verstärker, AV-Receiver usw.

Verbindung über ein analoges Audiokabel

Sie können Audio von Netzwerk-Features wie Internetradio über Lautsprechersysteme wiedergeben, welche an integrierte Verstärker oder AV-Receiver angeschlossen sind Verwenden Sie zum Anschließen das mitgelieferte analoge Audiokabel und verbinden Sie die ANALOG OUT-Buchse an diesem Gerät mit dem LINE IN-Eingang des integrierten Verstärkers oder AV-Recivers.

a Analoges Audiokabel

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

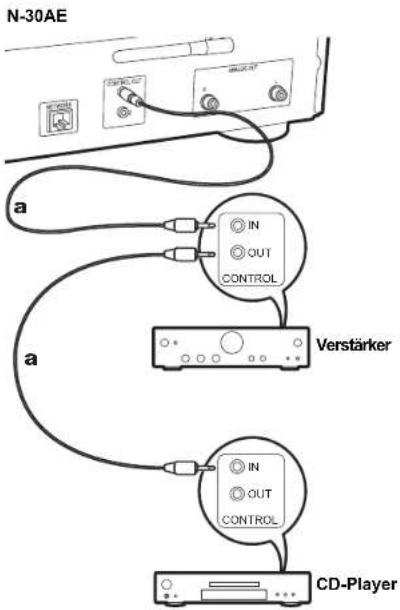

CONTROL-Buchse

Wenn Verstärker und CD-Player von Pioneer mit Control-Buchsen über Mono-Ministeckerkabel (ohne Widerstand) angeschlossen werden, ist eine zentrale Bedienung möglich. Sie können die Verstärker oder CD-Player beispielsweise über die Remote-App von Pioneer bedienen. Außerdem können die Geräte über den Fernbedienungssensor dieses Geräts auch an Orten bedient werden, welche vom Fernbedienungssignal nicht erreicht werden können.

• Achten Sie darauf, zum Anschließen das analoge Audiokabel zu verwenden. Über die Control-Buchse alleine ist keine zentrale Bedienung möglich.
• Bei dieser Verbindung können die Fernbedienungssensoren des Verstärkers und des CD-Players nicht verwendet werden. Richten Sie die Fernbedienung auf den Fernbedienungssensor dieses Geräts.

a Mono-Ministeckerkabel (ohne Widerstand)

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Anschließen des Netzkabels usw.

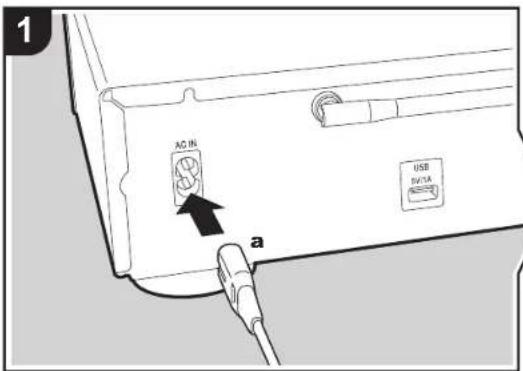

Anschließen des Netzkabels

Diesem Modell liegt ein abtrennbares Netzkabel bei. Das Netzkabel darf erst angeschlossen werden, wenn alle anderen Anschlüsse vorgenommen wurden. Achten Sie darauf, das Netzkabel zunächst mit dem AC IN-Anschluss am Gerät und anschließend mit der Steckdose zu verbinden. Trennen Sie immer zuerst die Verbindung zur Steckdose, wenn Sie das Netzkabel abziehen.

Anschließen eines Ethernet-Kabels

Um eine Netzwerkverbindung über Ethernet-Kabel herzustellen, verwenden Sie die NETWORK-Buchse. Wenn Sie eine Wi-Fi-Verbindung verwenden möchten, nehmen Sie in den ersten Einstellungen entsprechende Einstellungen vor (→P10). Mit einer Netzwerkverbindung können Sie Features wie Internetradio und AirPlay genießen.

NETWORK COUNTER

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Einschalten und erste Einrichtung

Gerätestart: Wenn Sie ⏻ STANDBY/ON drücken, blinkt die Netzanzeige am Hauptgerät langsam blau. Etwa 20 Sekunden später wird "Hello" auf dem Display angezeigt. Die Anzeige erlischt, dann wird das Pioneer-Logo angezeigt, und Sie können das Gerät in Betrieb nehmen.

Wi-Fi-Verbindungseinstellungen

Wenn Sie das Gerät erstmalig einschalten, wird der Bildschirm zur ersten Einrichtung automatisch angezeigt, sodass Sie unkompliziert Wi-Fi Verbindungseinstellungen vornehmen können.

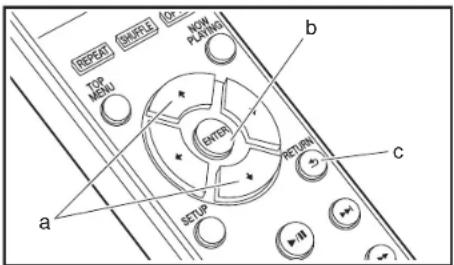

Wählen Sie zum Einstellen das Element mit den Cursorasten der Fembedienung aus und drücken Sie zum Bestätigen ENTER. Drücken Sie RETURN, um zur vorigen Anzeige zurückzukehren.

Wählen Sie "Wi-Fi" aus, um Wi-Fi-Einstellungen vorzunehmen. Wenn Sie zum Anschließen ein LAN-Kabel verwenden, wählen Sie "Wired(Exit)" aus und bestätigen. Wenn Sie "Wi-Fi" auswählen, wählen Sie die Methode zum Einstellen im nächsten Bildschirm (z. B. "Scan Networks") aus.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

- Zum Wiederholen der ersten Einstellungen drücken Sie SETUP auf der Fembedienung, wählen "Wi-Fi" in "Network Setting" - "Connection" und dann "Wi-Fi Setup" aus.

■ Netzwerk-Scan

Wählen Sie aus der SSID-Liste der Zugangspunkte wie WLAN-Router die erforderliche SSID aus und nehmen Sie die Einstellungen vor.

1. Wählen Sie die SSID des Zugangspunkts aus, mit dem eine Verbindung hergestellt werden soll, und bestätigen Sie die Auswahl.

1. Wählen Sie entweder "Enter Password" oder "Push Button" aus und bestätigen Sie die Auswahl. Wenn der Zugangspunkt über eine Taste zum automatischen Einrichten verfügt, können Sie die Verbindung mit "Push Button" ohne Passworteingabe herstellen.

1. Wenn Sie "Enter Password" auswählen, geben Sie das Passwort für den Zugangspunkt ein und drücken ENTER. Einzelheiten zum Eingeben von Text finden Sie unter "Eingeben von Text" (→P19).

Wenn Sie "Push Button" auswählen, halten Sie zunächst die Taste zum automatischen Einrichten am Zugangspunkt eine entsprechende Zeitlang gedrückt und drücken dann ENTER auf der Fermedienung.

1. wird angezeigt, wenn die Einstellungen vollständig sind.

■ Verwenden eines iOS-Geräts

Nehmen Sie die Einstellung vor, indem Sie die WLAN-Einstellungen des iOS-Geräts mit diesem Gerät teilen.

1. Schließen Sie das iOS-Gerät über Wi-Fi an.
2. Wählen Sie dieses Gerät auf dem Bildschirm des iOS-Geräts im Element "SET UP NEW AIRPLAY SPEAKER..." aus und wählen Sie "Next" aus.

3. Dieses Gerät wird als "Pioneer N-30AE XXXXXX" angezeigt.

4. Wenn die Verbindung hergestellt wurde, wählen Sie im Bildschirm des iOS-Geräts "Done" aus.

5. Wird auf dem Display des Geräts angezeigt, wenn die Einstellungen vollständig sind.

■ Eingeben der SSID des Zugangspunkts

Nehmen Sie die Einstellung vor, indem Sie die SSID des Zugangspunkts eingeben, mit dem eine Verbindung hergestellt werden soll.

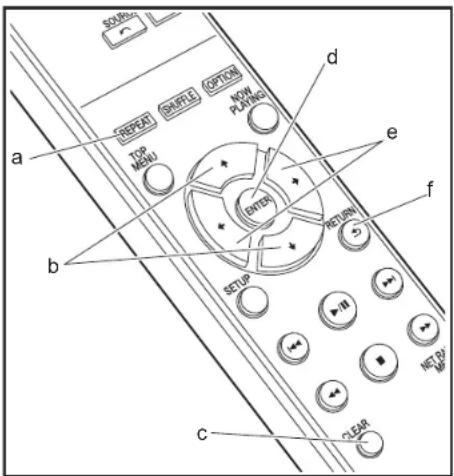

1. Geben Sie die SSID ein. Einzelheiten zum Eingeben von Text finden Sie unter "Eingeben von Text" (→P19).

1. Wählen Sie die Authentifizierungsmethode aus und bestätigen Sie die Auswahl.

- Wenn Sie "None" auswählen, fahren Sie mit Schritt 3 fort. Wenn Sie "WEP", "WPA" oder "WPA2" auswählen, geben Sie das Passwort ein und bestätigen die Eingabe.

1. wird angezeigt, wenn die Einstellungen vollständig sind.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

USB-Speichergerät/HDD

USB FRONT USB REAR MUSIC SERVER NETWORK HOME MEDIA SOURCE SELECT

Grundlegende Funktionen

Sie können Musikdateien wiedergeben, indem Sie ein USB-Speichergerät oder HDD (Hard Disk Drive) an den USB-Port an der Vorder- oder Rückseite des Geräts anschließen.

• Vom USB-Port auf der Vorderseite wird eine Stromversorgung von max. 5 V/0,5 A unterstützt. Bei HDDs, die mehr benötigen, verwenden Sie den USB-Port (max. 5 V/1 A) auf der Rückseite des Geräts.
• Schalten Sie das Gerät ein.
• Drücken Sie USB FRONT oder USB REAR.

1. Schließen Sie USB-Speichergerät bzw. HDD an den USB-Port an der Vorder- oder Rückseite des Geräts an.
2. Ordner und Musikdateien werden auf dem Display angezeigt, wenn der Ladevorgang abgeschlossen ist.

1. Wählen Sie den Ordner oder die Musikdatei mit den Cursorlasten (b) auf der Fernbedienung aus und drücken Sie ENTER (d), um die Auswahl zu bestätigen. Drücken Sie RETURN (e), um zur vorigen Anzeige zurückzukehren.
2. Verwenden Sie die Wiedergabetasten (f), um die Wiedergabe zu stoppen oder Tracks zur Wiedergabe

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

auszuwählen.

• Das Anzeigen von Albumnamen, Künstlernamen und Albumcovern wird bei Musikdateien der Formate MP3/WMA/Apple Lossless/FLAC/AAC/DSD (nur DSF) unterstützt. Die Formate für eingebettete Bilder sind JPEG und PNG.
• Zeichen, die auf diesem Gerät nicht dargestellt werden können, werden als " * " angezeigt.
• Der USB-Anschluss dieses Geräts entspricht dem USB 2.0-Standard. Die Übertragungsgeschwindigkeit kann für einige wiederzugebende Inhalte unzureichend sein, wodurch es zu Unterbrechungen der Wiedergabe kommen kann.

Wiederholte Wiedergabe

1. Drücken Sie bei der Wiedergabe mehrfach REPEAT (a), bis oder auf dem Display angezeigt wird.
   : Wiederholung aller Tracks.
   : Wiederholung des ausgewählten einzelnen Tracks. Zum Abbrechen der wiederholten Wiedergabe drücken Sie mehrfach REPEAT (a), bis das entsprechende Symbol ausgeblendet wird.

Zufällige Wiedergabe

1. Drücken Sie bei der Wiedergabe mehrfach SHUFFLE (c), bis auf dem Display angezeigt wird.
   ×: Zufällige Wiedergabe der Tracks in einem Ordner. Zum Abbrechen der zufälligen Wiedergabe drücken Sie mehrfach SHUFFLE (c), bis das entsprechende Symbol ausgeblendet wird.

Anforderungen bei USB-Speichergeräten/HDDs

• Beachten Sie, dass der Betrieb mit USB-Speichergeräten und HDDs nicht garantiert werden kann.
• Von diesem Gerät werden USB-Speichergeräte unterstützt, die den USB-Massenspeichergeräteklasse-Standard erfüllen. (Es gibt jedoch Geräte, die von diesem Gerät nicht

wiedergegeben werden können, obwohl sie den USB-Massenspeichergeräteklasse-Standard erfüllen.)

• Das Gerät ist außerdem kompatibel mit USB-Speichergeräten der Dateisystemformate FAT16 und FAT32. Andere Formate wie exFAT, NTFS und HFS können von diesem Gerät nicht wiedergegeben werden.

- Wenn auf dem USB-Speichergerät Partitionen angelegt wurden, wird jede Partition als unabhängiges Gerät behandelt.

- Es können bis zu 20.000 Tracks pro Ordner angezeigt werden, und die Ordner können bis zu 16-stufig verschachtelt werden.

- USB-Hubs und USB-Speichergeräte mit Hubfunktion werden nicht unterstützt. Schließen Sie diese Geräte nicht an das Gerät an.

- USB-Speichergeräte mit Sicherheitsfunktion werden auf diesem Gerät nicht unterstützt.

- Bei USB-Speichergeräten bzw. HDDs mit Netzadapter wird empfohlen, dass sie diese Netzadapter verwenden, um die Geräte mit Strom zu versorgen.

- Medien, die in den USB-Kartenleser eingesetzt werden, stehen bei dieser Funktion möglicherweise nicht zur Verfügung. Außerdem ist es je nach USB-Speichergerät möglich, dass die Inhalte nicht korrekt gelesen werden können.

- Wir übernehmen keinerlei Verantwortung für Verluste oder Beschädigungen von Daten, die auf einem USB-Speichergerät gespeichert sind, wenn dieses Speichergerät mit dem Gerät verwendet wird. Wir empfehlen Ihnen, wichtige Musikdateien im Vorfeld zu sichern.

Unterstützte Audioformate

Für die Wiedergabe vom Server und von einem USB-Speichergerät unterstützt dieses Gerät die folgenden Musikdateiformate. Beachten Sie, dass Audiodateien, die urheberrechtlich geschützt sind, auf diesem Gerät nicht wiedergegeben werden können.

MP3 (.mp3/.MP3):

• Unterstützte Formate: MPEG-1/MPEG-2 Audio Layer 3
• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
• Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

WMA (.wma/.WMA):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
• Unterstützte Bitraten: Zwischen 5 kbps und 320 kbps und
  VBR.
  • Die Formate WMA Pro/Voice/WMA Lossless werden nicht unterstützt.

WAV (.wav/.WAV):

WAV-Dateien enthalten unkomprimiertes digitales PCM-Audio.

- Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,

• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

AIFF-Dateien enthalten unkomprimiertes digitales PCM-Audio.

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
  88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  • Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

• Unterstützte Formate: MPEG-2/MPEG-4 Audio
• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

FLAC (.flac/.FLAC):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
  88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  • Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
  88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  • Quantisierungsbit: 16 Bit, 24 Bit

• Unterstützte Formate: DSF/DSDIFF
• Unterstützte Abtastfrequenzen: 2,8 MHz, 5,6 MHz, 11,2 MHz

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Internetradio

USB FRONT USB REAR MUSIC SERVER NETWORK HOME MEDIA ORCE SELECT

REPER SHELLER OP-IN HOW PLAYING TOP MENU GATOR PATTERN a b c d SETUP R NET BLOOD MENU CLEAR

Grundlegende Funktionen

Wenn dieses Gerät mit einem Netzwerk verbunden ist, können Sie Tuneln und weitere voreingestellte Internetradio-Dienste wiedergeben. Je nach Internetradio-Service muss der Benutzer sich möglicherweise zunächst vom Computer aus registrieren. 1. Schalten Sie das Gerät ein. 2. Drücken Sie NETWORK.

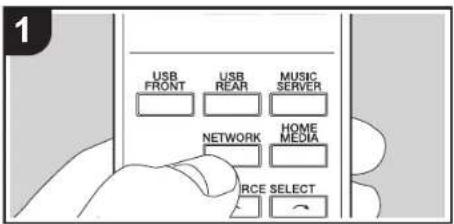

1. Wählen Sie "Tuneln Radio" mit den Cursortasten (a) der Fernbedienung aus und bestätigen Sie Ihre Auswahl mit ENTER (c). Wenn auf dem Display der Internetradio-Service angezeigt wird, können Sie Sender mit den Cursortasten (a) auf der Fernbedienung auswählen und zum Bestätigen ENTER (c) drücken. Drücken Sie RETURN (d), um zur vorigen Anzeige zurückzukehren.

Tuneln

Sie können Sender registrieren, die Sie als Favorit wiedergegeben haben.

1. Drücken Sie NET RADIO MENU (b) während der Wiedergabe von Tuneln.
2. Wählen Sie "Add to My Presets" auf dem Display aus und bestätigen Sie die Auswahl.
3. Zum Wiedergeben von Favoriten wählen Sie im oberen Bildschirm von Tuneln den registrierten Sender in "My Presets" aus und bestätigen die Auswahl. Zum Löschen von Favoriten drücken Sie während der Wiedergabe NET RADIO MENU (b), wählen "Remove from My Presets"

aus und bestätigen die Auswahl.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Spotify

HOME MEDIA CWORK SOURCE SELECT - - a b RESET OPTION NON PLAYING c d ENTER SETUP e NET RADIO MENU

Grundlegender Betrieb

Die Wiedergabe von Spotify Connect ist möglich, wenn Sie dieses Gerät mit dem Netzwerk verbinden, mit dem auch Ihr Smartphone oder Tablet verbunden ist. Zum Verwenden von Spotify Connect muss die Spotify-App auf Ihrem Smartphone oder Tablet installiert sein, und Sie müssen über ein Spotify-Premiumkonto verfügen.

1. Verbinden Sie das Smartphone mit dem gleichen Netzwerk wie dieses Gerät.
2. Klicken Sie im Track-Wiedergabebildschirm der Spotify-App auf die Connect-Schaltfläche.
3. Wählen Sie dieses Gerät aus.
4. Dieses Gerät wird als "Pioneer N-30AE XXXXXX" angezeigt.
5. Dieses Gerät wird automatisch eingeschaltet, der Eingangsselektor zu NETWORK gewechselt und das Streaming von Spotify gestartet.

- Wenn "Option Setting" - "Power Off Setting" - "Network Standby" im Setup-Menü auf "Off" eingestellt ist, schalten Sie das Gerät manuell ein und drücken NETWORK auf der Fembedienung.

• Informationen zu Spotify-Einstellungen finden Sie unter: www.spotify.com/connect/
• Die Spotify-Software benötigt Lizenzen dritter Parteien, die Sie hier finden: www.spotify.com/connect/third-party-licenses

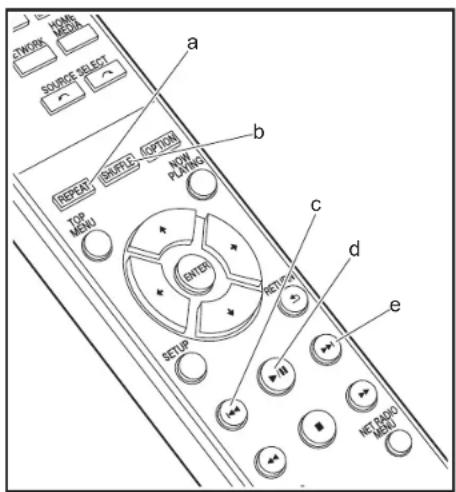

Die folgenden Fernbedienungsvorgänge sind ebenfalls möglich.

(a) Mit dieser Taste wird die wiederholte Wiedergabe gestartet.
(b) Mit dieser Taste wird die zufällige Wiedergabe gestartet.
(c) Mit dieser Taste wird der vorige Track wiedergegeben.
(d) Mit dieser Taste wird die Wiedergabe pausiert. Wird die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt.
(e) Mit dieser Taste wird der nächste Track wiedergegeben.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

AirPlay®

Grundlegender Betrieb

Es ist eine drahtlose Wiedergabe von Musikdateien auf Geräten wie iPhone ^® , iPod touch ^® oder iPad ^® möglich, welche mit dem gleichen Zugangspunkt wie dieses Gerät verbunden sind. Aktualisieren Sie das Betriebssystem auf Ihrem iOS-Gerät auf die aktuelle Version.

1. Schalten Sie das Gerät ein.
2. Verbinden Sie das iOS-Gerät mit dem gleichen Netzwerk wie dieses Gerät.
3. Tippen Sie auf das AirPlay-Symbol ☐ Kontrollzentrum des iOS-Geräts, wählen Sie aus der angezeigten Liste von Geräten dieses Gerät aus und tippen Sie auf "Done".

- Dieses Gerät wird als "Pioneer N-30AE XXXXXX" angezeigt.

- Wenn auf diesem Gerät ein "AirPlay Password" festgelegt wurde, geben Sie das festgelegte Passwort ein.

1. Die Musikdateien auf dem iOS-Gerät werden wiedergegeben.

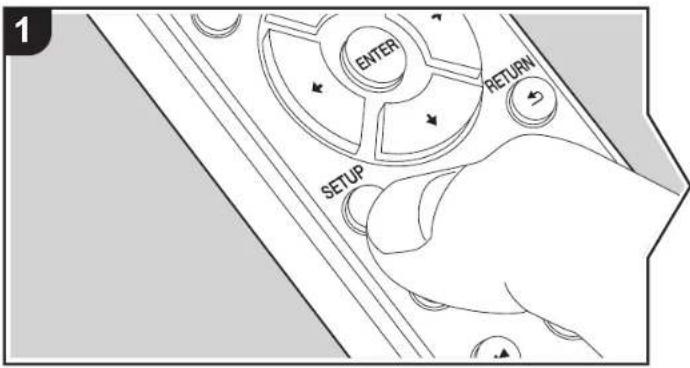

2. Wenn im Setup-Menü, das durch Drücken von SETUP auf der Fernbedienung geöffnet werden kann, "Option Setting" – "Power Off Setting" – "Network Standby" auf "On" eingestellt ist und die Wiedergabe von AirPlay beginnt, wird dieses Gerät automatisch eingeschaltet, und die Wiedergabe beginnt.

3. Aufgrund der Eigenschaften der drahtlosen AirPlay-Technologie kann der Ton auf diesem Gerät im Vergleich zum Ton, der auf dem Bluetooth fähigen Gerät wiedergegeben wird, leicht verzögert sein.
4. SHUFFLE und REPEAT auf der Fernbedienung sind nicht verfügbar. Führen Sie diese Bedienvorgänge am iOS-Gerät aus.

Sie können auch Musikdateien auf einem Computer mit iTunes wiedergeben (Version 10.2.2 oder höher). Vergewissern Sie sich, dass dieses Gerät und der Computer mit dem gleichen Netzwerk verbunden sind, klicken Sie in iTunes auf das AirPlay-Symbol □wählen Sie aus der angezeigten Liste dieses Gerät aus und starten Sie die Wiedergabe einer Musikdatei.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Music Server

USB FRONT USB REAR MUSIC SERVER ME IA SELECT

REPEAT SIMPLE 40 TOP MENU NOW PLAYING b ENTER RETURN c a SETUP W

Das Streaming von Musikdateien, die auf PCs oder NAS-Geräten gespeichert sind, welche mit demselben Netzwerk wie dieses Gerät verbunden sind, ist möglich. Netzwerkserver, mit denen dieses Gerät kompatibel ist, sind PCs, auf denen Player mit Serverfunktionalität von Windows Media ^® Player 11 oder 12 installiert sind, sowie NAS mit Heimnetzwerkfunktion. Sie müssen möglicherweise vorab einige Einstellungen vornehmen, um Windows Media ^® Player 11 oder 12 zu verwenden. Beachten Sie, dass ausschließlich Musikdateien, die in der Windows Media ^® Player-Bibliothek registriert sind, wiedergegeben werden können.

Konfigurieren von Windows Media® Player

■ Windows Media® Player 11

1. Schalten Sie Ihren PC ein und starten Sie Windows Media ^® Player 11.
2. Wählen Sie im Menü "Library" die Option "Media Sharing" aus, um ein Dialogfeld zu öffnen.
3. Aktivieren Sie das Kontrollkästchen "Share my media" und klicken Sie auf "OK", um die kompatiblen Geräte anzuzeigen.
4. Wählen Sie dieses Gerät und klicken Sie dann auf "Allow".

- Wenn dies angeklickt wird, wird das entsprechende Symbol markiert.

1. Klicken Sie auf "OK", um den Dialog zu schließen.
2. Je nach Version von Windows Media ^ Player können sich die Namen der auswählbaren Elemente unterscheiden.

■ Windows Media® Player 12

1. Schalten Sie Ihren PC ein und starten Sie Windows Media® Player 12.
2. Wählen Sie im Menü "Stream" die Option "Turn on media streaming" aus, um ein Dialogfeld zu öffnen.

3. Wenn Medienstreaming bereits eingeschaltet ist, wählen Sie "More streaming options..." im Menü "Stream", um die Player im Netzwerk aufzulisten und gehen Sie dann zu Schritt 4.

4. Klicken Sie auf "Turn on media streaming", um eine Liste der Player im Netzwerk anzuzeigen.

5. Wählen Sie dieses Gerät in "Media streaming options" aus und überprüfen Sie, dass es auf "Allow" eingestellt ist.
6. Klicken Sie auf "OK", um den Dialog zu schließen.
7. Je nach Version von Windows Media® Player können sich die Namen der auswählbaren Elemente unterscheiden.

Wiedergabe

1. Schalten Sie das Gerät ein.
2. Starten Sie den Server (Windows Media ^® Player 11, Windows Media ^® Player 12 oder NAS-Gerät), der die wiederzugebenden Musikdateien enthält.
3. Vergewissern Sie sich, dass PCs und/oder NAS korrekt mit dem gleichen Netzwerk wie dieses Gerät verbunden sind.

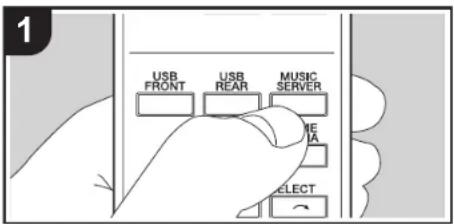

4. Drücken Sie MUSIC SERVER.

1. Wählen Sie Server und Musikdatei mit ♦/♥ (a) aus und drücken Sie zum Bestätigen ENTER (b). Drücken Sie RETURN (c), um zur vorigen Anzeige zurückzukehren.
2. Wenn "No Server" angezeigt wird, überprüfen Sie die Netzwerkverbindung.
3. Je nach verwendetem Server und wiedergegebenen Dateien wird die vergangene und verbleibende Wiedergabedauer möglicherweise nicht angezeigt.
4. Bei Musikdateien auf Servern können bis zu 20.000 Tracks pro Ordner angezeigt werden, und die Ordner können bis zu 16-stufig verschachtelt werden.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Ferngesteuerte Wiedergabe von einem PC

Sie können dieses Gerät verwenden, um Musikdateien abzuspielen, die auf Ihrem PC gespeichert sind, indem Sie den PC innerhalb Ihres Heimnetzwerks betreiben. Das Gerät unterstützt die Remotewiedergabe mit Windows Media ^® Player 12.

1. Schalten Sie Ihren PC ein und starten Sie Windows Media ^® Player 12.
2. Öffnen Sie das "Stream"-Menü und überprüfen Sie, dass "Allow remote control of my Player..." markiert ist. Klicken Sie auf "Turn on media streaming", um eine Liste der Player im Netzwerk anzuzeigen.
3. Wählen Sie die mit Windows Media ^® Player 12 wiederzugebende Musikdatei aus und klicken Sie sie mit der rechten Maustaste an. Zur Remotewiedergabe einer Musikdatei auf einem anderen Server öffnen Sie in "Other Libraries" den Zielserver und wählen die wiederzugebende Musikdatei aus.
4. Wählen Sie dieses Gerät in "Play to" aus, um das Fenster "Play to" in Windows Media® Player 12 zu öffnen, und starten Sie die Wiedergabe am Gerät. Wenn auf Ihrem PC Windows® 8.1 ausgeführt wird, klicken Sie auf "Play to" und wählen dann dieses Gerät aus. Bei PCs mit Windows® 10 klicken Sie auf "Cast to Device" und wählen dieses Gerät aus. Bedienvorgänge während der Remotewiedergabe können am PC im Fenster "Play to" vorgenommen werden.
   • Die Remote-Wiedergabe ist nicht möglich, wenn ein Netzwerkdiensst genutzt wird oder Musikdateien auf einem USB-Speichergerät wiedergegeben werden.
5. Je nach Version von Windows Media Player können sich die Namen der auswählbaren Elemente unterscheiden.

Unterstützte Audioformate

Für die Wiedergabe vom Server und von einem USB-Speichergerät unterstützt dieses Gerät die folgenden

Musikdateiformate.

• Beachten Sie, dass eine WLAN-Wiedergabe von Abtastraten von 88,2 kHz oder höher sowie DSD nicht unterstützt wird. Eine Remotewiedergabe von FLAC und DSD wird ebenfalls nicht unterstützt.
• Dateien mit variabler Bitrate (VBR) werden unterstützt. Die Wiedergabezeit kann jedoch möglicherweise nicht korrekt angezeigt werden.
  • Die ferngesteuerte Wiedergabe unterstützt nicht die ununterbrochene Wiedergabe.

MP3 (.mp3/.MP3):

• Unterstützte Formate: MPEG-1/MPEG-2 Audio Layer-3
• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
• Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

WMA (.wma/.WMA):

• Unterstützte Ablastfrequenzen: 44,1 kHz, 48 kHz
• Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.
  • Die Formate WMA Pro/Voice/WMA Lossless werden nicht unterstützt.

WAV (.wav/.WAV):

WAV-Dateien enthalten unkomprimiertes digitales PCM-Audio.

- Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,

88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

AIFF-Dateien enthalten unkomprimiertes digitales PCM-Audio.

- Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

• Unterstützte Formate: MPEG-2/MPEG-4 Audio
• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

FLAC (.flac/.FLAC):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  • Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

LPCM (Linear PCM):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
  • Quantisierungsbit: 16 Bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  • Quantisierungsbit: 16 Bit, 24 Bit

• Unterstützte Formate: DSF/DSDIFF
• Unterstützte Abtastfrequenzen: 2,8 MHz, 5,6 MHz, 11,2 MHz

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Eingeben von Text

Texteingabe bei Passwörtern usw. erfolgt über die Tasten der Fernbedienung.

REPEAT-Taste (a): Bei jedem Tastendruck wird der Texttyp in dieser Reihenfolge geändert: Großbuchstaben → Kleinbuchstaben → Ziffern → Symbole.

+/▼-Tasten (b): Bei jedem Tastendruck wird das Zeichen geändert.

←/→-Tasten (e): Bewegen Sie den Cursor an die gewünschte Eingabeposition.

ENTER -Taste (d): Der eingegebene Inhalt wird bestätigt.

RETURN-Taste (f): Die Eingabe wird abgebrochen, und der vorige Bildschirm wird geöffnet.

CLEAR-Taste (c): Das Zeichen an der Position des Cursors wird gelöscht.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Erweiterte Einstellungen

1 ENTER RETURN SETUP

Mit den erweiterten Einstellungen dieses Geräts können Sie Leistung und Bedienfreundlichkeit individuell anpassen.

1. Drücken Sie SETUP auf der Fernbedienung.

1. Wenn der Setup-Bildschirm angezeigt wird, wählen Sie den Inhalt oder die Einstellung mit den Cursortasten auf der Fembedienung aus und drücken ENTER, um die Auswahl zu bestätigen. Drücken Sie RETURN, um zum vorigen Bildschirm zurückzukehren.
2. Drücken Sie SETUP, um die Einstellungen zu verlassen.

Network Setting

■ Connection

Wählen Sie den Netzwerkverbindungstyp aus.

"Wi-Fi": Verbinden mit WLAN

"Wired" (Standardwert): Verbinden mit kabelgebundenem LAN

Führen Sie "Wi-Fi Setup" aus, wenn Sie "Wi-Fi" auswählen.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

■ Wi-Fi Setup

Vornehmen von Wi-Fi-Verbindungseinstellungen. (→P10)

Kann nur ausgewählt werden, wenn "Wi-Fi" in "Connection" ausgewählt ist.

- Sie können die Wi-Fi-Verbindungseinstellungen über einen Webbrowser am Computer vornehmen. Einzelheiten finden Sie unter "Web Setup" (→P22).

DHCP

"On" (Standardwert): Auto-Konfiguration durch DHCP

"Off": Manuelle Konfiguration ohne DHCP

Wenn "Off" ausgewählt wird, müssen "IP Address", "Subnet Mask", "Gateway" und "DNS Server" manuell eingestellt werden.

IP Address

Anzeige/Einstellung der IP-Adresse.

■ Subnet Mask

Anzeige/Einstellung der Untermaske.

■ Gateway

Anzeige/Einstellung des Gateways.

DNS Server

Anzeige/Einstellung des primären DNS-Servers.

■ Proxy URL

Anzeige/Einstellung der Proxy-Server-URL.

■ Proxy Port

Bei Eingabe von "Proxy URL" wird die Proxyserver-Portnummer angezeigt/eingestellt.

■ Friendly Name

Ändern Sie den Gerätenamen dieses Geräts, der auf anderen Geräten im Netzwerk angezeigt wird, in einen einfach wiederzuerkennenden Namen. Sie können bis zu 31 Zeichen eingeben. Einzelheiten zum Eingeben von Text finden Sie unter "Eingeben von Text" (→P19). Wenn die Eingabe beendet ist, drücken Sie ENTER.

AirPlay Password

Sie können ein Passwort mit bis zu 31 Zeichen festlegen, sodass nur registrierte Benutzer AirPlay verwenden können. Einzelheiten zum Eingeben von Text finden Sie unter "Eingeben

von Text" (→P19). Wenn die Eingabe beendet ist, drücken Sie ENTER.

■ Network Check

Sie können die Netzwerkverbindung überprüfen.

Option Setting

■ Power Off Setting

Auto Standby Diese Einstellung schaltet das Gerät nach 20 Minuten Inaktivität ohne Audioeingang automatisch in den Standby-Modus. "On" (Standardwert): Das Gerät wird automatisch in den Standby-Modus geschaltet. "Off": Das Gerät schaltet nicht automatisch in den Standby-Modus.

Network Standby Wenn diese Funktion den Wert "On" aufweist, können Sie dieses Gerät mit einer Anwendung zum Steuern des Geräts über das Netzwerk einschalten. Die Einstellung auf "On" (Standardwert) erhöht den Stromverbrauch, selbst wenn sich das Gerät im Standby-Modus befindet. "Network Standby" zum Verringern des Stromverbrauchs kann deaktiviert werden, wenn die Netzwerkverbindung unterbrochen wird.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Digital Filter

"Slow": Weicher, flüssiger Klang

"Sharp" (Standardwert): Klang mit mehr Struktur und Kontur

"Short": Zügiger, dynamischer Klang

Language

Wählen Sie die Sprache aus, die auf dem Display angezeigt wird.

Die MAC-Adresse dieses Geräts und die aktuelle Firmware-Version werden angezeigt.

Factory Reset

Setzen Sie die Einstellungen dieses Geräts auf den Status bei Auslieferung zurück. Es wird empfohlen, geänderte Einstellungen zu notieren, bevor das Gerät auf den Auslieferungsstatus zurückgesetzt wird. Wählen Sie "Start" aus und bestätigen Sie die Auswahl, um fortzufahren. Das Gerät wird automatisch in den Standby-Modus geschaltet, wenn die Initialisierung abgeschlossen ist.

Update

"Update" wird nur angezeigt, wenn Firmware-Updates vorliegen.

■ via Network

Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über das Netzwerk aktualisieren möchten.

via USB

Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über USB aktualisieren möchten.

Web Setup

Sie können die Wi-Fi-Verbindungseinstellungen über einen Webbrowser am Computer vornehmen. Achten Sie darauf, dass der Computer nicht per Funkverbindung mit dem Router verbunden ist. Wenn dieses Gerät über ein Ethernet-Kabel mit dem Router verbunden ist, kann diese Einstellung nicht vorgenommen werden.

1. Schalten Sie das Gerät ein.
2. Drücken Sie SETUP auf der Fembedienung, wählen Sie "Wi-Fi" in "Network Setting" – "Connection" aus und wählen Sie dann "Wi-Fi Setup" aus.
3. Wählen Sie mit ♦/▼ den Wert "Use iOS Device" aus und drücken Sie ENTER.
4. In der Liste der WLAN-Verbindungen auf Ihrem Computer wählen Sie die SSID dieses Geräts aus (softap_0009B0xxxxxx).

- "xxxxxx" in der SSID sind die unteren drei Bytes der MAC-Adresse.

1. Öffnen Sie den Webbrowser auf Ihrem Computer und greifen Sie auf http://192.168.200.1 zu.

2. Das "Web Setup"-Menü wird geöffnet. Nehmen Sie Netzwerkeinstellungen für dieses Gerät vor.

3. Je nach verwendeten Geräten und nach Anschlussumgebung ist diese Funktion möglicherweise nicht verfügbar.

4. Lesen Sie die entsprechende Bedienungsanleitung, um sich über die Verwendung des Computers zu informieren.
5. Da diese Verbindungsart nicht verschlüsselt wird, können geringfügige Sicherheitsrisiken bestehen.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Firmware-Update

Update-Funktion dieses Geräts

Bei diesem Gerät kann die Firmware (Systemsoftware) über ein Netzwerk oder den USB-Port aktualisiert werden. Dadurch können Verbesserungen an verschiedenen vorhandenen Funktionen vorgenommen und neue Funktionen hinzugefügt werden.

Details zu den aktualisierten Wiedergabefunktionen finden Sie hier.

So wird das Update ausgeführt

Es gibt zwei Möglichkeiten zur Aktualisierung der Firmware: über das Netzwerk und über USB. Das Update dauert in jedem Fall etwa 5 Minuten, sowohl über Netzwerk als auch über USB. Darüber hinaus werden die vorhandenen Einstellungen unabhängig von der verwendeten Update-Methode garantiert.

• Aktuelle Informationen zu Updates finden Sie auf unserer Firmenwebsite. Die Firmware dieses Geräts muss nicht aktualisiert werden, wenn kein Update verfügbar ist.
• Updates über das Netzwerk können je nach
  Verbindungsstatus auch länger dauern.
• Während der Aktualisierung nicht
• Abtrennen und erneutes Anschließen von Kabeln oder USB-Speichergeräten oder Ausführen von Bedienvorgängen bei der Komponente, z. B. Ausschalten
• Zugreifen auf dieses Gerät von einem PC oder einem Smartphone aus mithilfe einer Anwendung

Haftungsausschluss: Das Programm und die begleitende Onlinedokumentation erhalten Sie zur Verwendung auf eigenes Risiko.

Wir übernehmen keinerlei Haftung bei Schadenersatzansprüchen oder anderen Forderungen bezüglich Ihrer Verwendung des Programms oder der begleitende Onlinedokumentation, ungeachtet der Rechtstheorie und unabhängig davon, ob die Forderungen aus unerlaubter oder vertragsgemäßer Handlung resultieren.

In keinem Fall übernehmen wir irgendeine Haftung gegenüber Ihnen oder Dritten bei irgendwelchen besonderen, indirekten, zufälligen oder Folgeschäden einschließlich, jedoch nicht beschränkt auf Schadenersatz, Erstattungen oder Schäden durch Verlust von gegenwärtigen oder zukünftigen Gewinnen, Verlust von Daten oder aus anderen Gründen.

Aktualisierung der Firmware über das Netzwerk

• Überprüfen Sie, ob das Gerät eingeschaltet ist, und die Verbindung zum Internet gesichert ist.
• Schalten Sie die Steuerung aus (PC usw.), die mit dem Netzwerk verbunden ist.
• Beenden Sie die Wiedergabe von Internetradio, USB-Speichergeräten oder Servern.
• Der Einrichtungsbildschirm wird auf dem Display angezeigt, wenn SETUP auf der Fernbedienung gedrückt wird.

1. Drücken Sie ♦/▼ und ENTER, um "Update" - "via Network" in dieser Reihenfolge auszuwählen.

• "Update" wird nur angezeigt, wenn Firmware-Updates vorliegen.
• Drücken Sie ENTER, um das Firmware-Update zu starten.
• "COMPLETE" wird angezeigt, wenn das Update abgeschlossen ist.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

1. Drücken Sie ◎ STANDBY/ON am Hauptgerät, um das Gerät in den Standby-Modus zu schalten. Der Vorgang ist abgeschlossen und Ihre Firmware ist auf die neuste Version aktualisiert.

Wenn eine Fehlermeldung angezeigt wird: Wenn ein Fehler auftritt, wird " * - * * Error!" auf dem Display dieses Geräts angezeigt. (" * " steht für ein alphanumerisches Zeichen.) Überprüfen Sie das Folgende:

• * -01, * -10: Kein Ethernet-Kabel gefunden. Schließen Sie das Ethernetkabel richtig an.
• *-02, *-03, *-04, *-05, *-06, *-11, *-13, *-14, *-16, *-17, *-18, *-20, *-21:
  Internetverbindungsfehler. Überprüfen Sie das Folgende: – Der Router ist eingeschaltet.
  – Dieses Gerät und der Router sind über das Netzwerk verbunden.

Versuchen Sie, die Stromversorgung des Geräts und des Routers aus- und wieder anzuschalten. Dies könnte das Problem lösen. Wenn Sie immer noch keine Verbindung zum Internet herstellen können, könnten der DNS-Server oder Proxy-Server vorübergehend nicht erreichbar sein. Überprüfen Sie den Status bei Ihrem ISP-Anbieter.

- Sonstiges: Entfernen Sie das Netzkabel, schließen Sie es wieder an und versuchen Sie es erneut.

Update über USB

• Halten Sie ein USB-Speichergerät mit 128 MB oder größer bereit. FAT16- oder FAT32-Datensystemformat.
• Löschen Sie alle Daten auf dem USB-Speichergerät.
• Schalten Sie die Steuerung aus (PC usw.), die mit dem Netzwerk verbunden ist.
• Beenden Sie die Wiedergabe von Internetradio, USB-Speichergeräten oder Servern.
• Einige USB-Speichergeräte brauchen lange zum Laden, werden möglicherweise nicht korrekt geladen oder nicht ordnungsgemäß eingezogen, abhängig vom Gerät und Ihrem Inhalt.
• Wir übernehmen keinerlei Haftung für Datenverluste,

Schäden an Daten oder fehlerhafte Speichervorgänge, die durch die Verwendung des USB-Speichergeräts mit diesem Gerät entstehen. Wir danken Ihnen für Ihr Verständnis.

1. Schließen Sie das USB-Speichergerät an Ihren PC an.

2. Laden Sie die Firmwaredatei von unserer Firmenwebsite auf Ihren PC herunter und entpacken Sie sie. Firmwaredateien werden folgendermaßen benannt: PIONAP ****_***************_***_zip Entpacken Sie die Datei auf Ihrem PC. Die Anzahl der entpackten Dateien und Ordner variliert je nach Modell.

3. Kopieren Sie alle entpackten Dateien und Ordner ins Stammverzeichnis des USB-Speichergerätes.

4. Stellen Sie sicher, dass Sie die entpackten Dateien kopieren.

5. Schließen Sie das USB-Speichergerät an den USB-Port dieses Geräts an.

- Wenn Sie eine USB-Festplatte an den USB-Anschluss des Gerätes anschließen, empfehlen wir Ihnen die Verwendung seines Wechselstromnetzadapters für die Stromversorgung.

- Wenn auf dem USB-Speichergerät Partitionen angelegt wurden, wird jede Partition als unabhängiges Gerät behandelt.

1. Der Einrichtungsbildschirm wird auf dem Display angezeigt, wenn SETUP auf der Fernbedienung gedrückt wird.

6. Drücken Sie ♦/♦ und ENTER, um "Update" - "via USB" in dieser Reihenfolge auszuwählen.

- "Update" wird nur angezeigt, wenn Firmware-Updates vorliegen.

1. Drücken Sie ENTER, um das Firmware-Update zu starten.
2. "COMPLETE" wird angezeigt, wenn das Update abgeschlossen ist.
3. Drücken Sie ⏻ STANDBY/ON am Hauptgerät, um das Gerät in den Standby-Modus zu schalten. Der Vorgang ist abgeschlossen und Ihre Firmware ist auf die neuste Version aktualisiert.
4. Entfernen Sie das USB-Speichergerät von diesem Gerät.

Wenn eine Fehlermeldung angezeigt wird: Wenn ein Fehler auftritt, wird " * - * * Error!" auf dem Display dieses Geräts angezeigt. Überprüfen Sie das Folgende:

• * -01, * -10: Kein USB-Speichergerät gefunden. Überprüfen Sie, ob USB-Speichergerät sowie USB-Kabel korrekt mit dem USB-Port dieses Geräts verbunden ist. Schließen Sie das USB-Speichergerät an eine externe Stromquelle an, wenn es über eine eigene Stromversorgung verfügt.
• * -05, * -13, * -20, * -21: Die Firmwaredatei befindet sich nicht im Stammordner des USB-Speichergeräts, oder sie wurde für ein anderes Modell erstellt. Versuchen Sie es nochmals ab dem Herunterladen der
  Firmwaredatei.
• Sonstiges: Entfernen Sie das Netzkabel, schließen Sie es wieder an und versuchen Sie es erneut.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Fehlerbehebung

Bevor Sie den Vorgang starten

Bei instabilem Betrieb können Probleme möglicherweise durch einfaches Aus-/Einschalten, Schalten in den Standby-Modus oder Abtrennen und ermeutes Anschließen des Netzkabels anstatt durch Überprüfen von Einstellungen und Bedienvorgängen behoben werden. Versuchen Sie die einfachen Maßnahmen jeweils am Gerät und der daran angeschlossenen Komponente. Wenn das Problem nach Ausführen der Maßnahmen unter "Fehlerbehebung" weiterhin besteht, kann es möglicherweise behoben werden, indem das Gerät in den Auslieferungszustand zurückgesetzt wird. Beachten Sie, dass Ihre Einstellungen verloren gehen, wenn das Gerät zurückgesetzt wird. Notieren Sie sich also Ihre Einstellungen, bevor Sie fortfahren.

Zurücksetzen des Geräts (die werksseitigen Standardeinstellungen werden wiederhergestellt)

1. Drücken Sie SETUP auf der Fernbedienung, wählen Sie "Factory Reset" - "Start" im Setup-Bildschirm aus und drücken Sie ENTER.
2. Drücken Sie ENTER.
3. Das Gerät wird in den Standby-Modus geschaltet, und die Einstellungen werden zurückgesetzt.

■ Stromversorgung

Das Gerätlässt sich nicht einschalten

- Ziehen Sie das Netzkabel aus der Steckdose, warten Sie mindestens 5 Sekunden und stecken Sie es dann wieder ein.

Das Gerät schaltet sich unerwartet ab

- Das Gerät wird automatisch in den Standby-Modus geschaltet, wenn die Einstellung "Option Setting" - "Power Off Setting" - "Auto Standby" im Setup-Menü aktiviert ist.

■ Das Display leuchtet nicht

- Es ist möglich, dass das Display durch Drücken von DISPLAY ausgeschaltet wurde. Drücken Sie DISPLAY, um das Display einzuschalten.

■ Wi-Fi-Verbindung

- Versuchen Sie die Stromversorgung des WLAN-Routers und des Geräts ein-/auszustecken, testen Sie den Strom-Ein-Status des WLAN-Routers und versuchen Sie, den WLAN-Router neu zu starten.

Es ist keine Verbindung mit dem Zugangspunkt möglich

• Vergewissem Sie sich, dass die Einstellungen für SSID und Verschlüsselung (WEP usw.) korrekt sind. Stellen Sie sicher, dass Sie die Netzwerkeinstellungen des Geräts korrekt eingestellt haben.
• Eine Verbindung mit einer SSID, die Multi-Byte-Zeichen enthält, wird nicht unterstützt. Benennen Sie die SSID des WLAN-Routers nur mit alphanumerischen Ein-Byte-Zeichen und versuchen Sie es erneut.
• Die SSID wird nicht angezeigt, wenn sich die Einstellung des WLAN-Routers im unsichtbaren Modus befindet (Modus, um den SSID-Schlüssel zu verbergen) oder wenn JEDE Verbindung ausgeschaltet ist. Ändern Sie die Einstellung und versuchen Sie es erneut.

Es wird eine Verbindung mit einer anderen als der ausgewählten SSID hergestellt

- Bei einigen Zugangspunkten ist es möglich, mehrere SSIDs für ein Gerät einzurichten. Wenn Sie die Taste zur automatischen Einstellung an einem solchen Router verwenden, werden Sie möglicherweise mit einer anderen als der gewünschten SSID verbunden. Verwenden Sie in diesem Fall eine Verbindungsmethode mit Passworteingabe.

Die Wiedergabe wird unterbrochen, und es erfolgt keine Kommunikation

- Verringern Sie den Abstand zum Zugangspunkt und entfernen Sie ggf. Hindernisse, sodass Sichtverbindung besteht. Versuchen Sie es dann erneut. Stellen Sie das Gerät entfernt von Mikrowellenherden oder anderen Zugangspunkten auf. Es wird empfohlen, den Zugangspunkt und das Gerät im gleichen Raum zu platzieren.

• Wenn sich ein Metallobjekt in der Nähe des Geräts befindet, kann es sein, dass eine WLAN-Verbindung nicht möglich ist, da das Metall Auswirkungen auf die Funkwellen hat.
• Wenn sich andere Zugangspunkte in der Nähe des Geräts befinden, können verschiedene Probleme wie Unterbrechungen bei Wiedergabe und Kommunikation auftreten. Sie können diese Probleme vermeiden, indem Sie den Kanal des Zugangspunkts ändern. Anweisungen zum Ändern der Kanäle finden Sie in der Anleitung des Zugangspunkts.

■ Eine Wiedergabe von USB-Speichergeräten/HDDs ist nicht möglich

• Überprüfen Sie, ob das USB-Speichergerät bzw. das USB-Kabel korrekt mit dem USB-Anschluss des Geräts verbunden ist.
• Trennen Sie das USB-Speichergerät von diesem Gerät ab und schließen Sie es dann wieder an.
• Von diesem Gerät werden USB-Speichergeräte und HDDs möglicherweise nicht korrekt erkannt. Versuchen Sie, dieses Gerät in den Standby-Modus zu schalten und dann wieder einzuschalten.
• Abhängig von der Art des Formats kann die Wiedergabe u. U. nicht ordnungsgemäß ausgeführt werden. Überprüfen Sie die unterstützten Dateiformate. (→P13)
• Hinweise zu USB- und HDD-Geräten (→P13)

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update

Andere

■ Netzwerkfunktion

• Wenn Sie keinen Netzwerkdienst auswählen können, ist die Auswahl nach dem Starten der Netzwerkfunktion verfügbar.
• Entfernen Sie die Netzkabel dieses Geräts sowie des Routers und schließen Sie sie wieder an. Starten Sie den Router neu.

Kann nicht auf das Internetradio zugreifen

• Auf bestimmte Netzwerkdienste oder Inhalte, die durch das Gerät erhältlich sind, kann u. U. nicht zugegriffen werden, wenn der Serviceprovider seinen Service beendet.
• Stellen Sie sicher, dass Ihr Modem und Router ordnungsgemäß angeschlossen sind, und stellen Sie sicher, dass beide eingeschaltet sind.
• Je nach ISP ist die Einstellung des Proxy servers notwendig.
• Vergewissern Sie sich, dass der verwendete Router und/oder das Modem von Ihrem ISP unterstützt wird.

Kann nicht auf den Netzwerkserver zugreifen

• Dieses Gerät muss mit dem gleichen Router verbunden sein wie der Netzwerkserver.
• Dieses Gerät ist kompatibel mit Netzwerkservern mit Windows Media® Player 11 und 12 sowie mit NAS mit Heimnetzwerkfunktion. Wird ein PC verwendet, können außerdem nur Musikdateien wiedergegeben werden, die in der Bibliothek von Windows Media® Player registriert sind.

Die Wiedergabe stoppt beim Hören der Musikdateien auf dem Netzwerkserver

• Wenn der PC als Netzwerkserver verwendet wird, schließen Sie alle Anwendungen bis auf die Serversoftware (Windows Media® Player 12 usw.).
• Wenn der PC große Dateien herunterlädt oder kopiert, kann die Wiedergabe u. U. unterbrochen werden.

Die Album- und Künstlernamen für den Music Server werden nicht angezeigt

• Metadaten wie Album- und Künstlernamen müssen serverseitig erkannt werden, damit sie an dieses Gerät verteilt werden können. Die Funktion hängt daher von Ihren NAS-/Serverspezifikationen ab.
• Die unterstützten Dateiformate hängen von der NAS-/Serversoftware ab. Einzelheiten erfahren Sie beim Hersteller der NAS-/Serversoftware.

Albumcover in Music Server werden manchmal angezeigt, manchmal nicht

• Music Server hängt von den Spezifikationen der Serversoftware ab.
  • Die unterstützten Formate hängen von der Serversoftware ab.
• Einzelheiten erfahren Sie beim Hersteller der Serversoftware.

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update | Andere

Allgemeine technische Daten

■ Analoger Audioausgang

Ausgangsnennleistungspegel und Impedanz

• 110 dB (A-Gewichtung/RCA OUT)

Dynamikbereich

• 100 dB (24 Bit, 32 Bit)

THD+N

• 0,002 %

Kanalabstand

• 100 dB (1 kHz)

■ Digital-Audio-Eingang

USB-Port Vorder-/Rückseite

• Typ A, USB 2.0 High-Speed

DC-Ausgang

• 5 V 1 A (Rückseite)/5 V 0,5 A (Vorderseite)

■ Netzwerkteil

Kabelgebundenes LAN

- Ethernet-Buchse

• 10BASE-T/100BASE-TX

WLAN (Wi-Fi)

• IEEE 802.11 a/b/g/n-Standard

• 5 GHz/2,4 GHz-Band

Andere

Control-Ausgang

• ∅3,5 Minibuchse (Mono) × 2

Allgemeine Daten

Stromversorgung

AC 220–240 V, 50 Hz/60 Hz

Stromverbrauch

• 19,0 W

• 0,2 W (im Standby-Modus)

• 1,9 W (im Standby-Modus, Network Standby: On/Network Setting: Wired)

- 2,5 W (im Standby-Modus, Network Standby: On/Network Setting: Wi-Fi)

Auto-Standby

• Ein (20 Minuten)/Aus

Abmessungen (B × H × T)

• 435 mm × 103 mm × 300 mm

Gewicht (nur Hauptgerät):

• 3,4 kg

Vor dem Start

Teilenamen

Installation

Initial Setup

Wiedergabe

Erweiterte Einrichtung | Firmware-Update

Andere

Lizenz- und Warenzeicheninformationen

CERTIFIED

*Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.*

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]

Registrieren Sie hier Ihr Produkt

http://www.pioneer.eu (Europa)

a Analoge audiokabel

*Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.*

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]

*Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer."

Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany

Tel: [phone]
