Produkttyp	Aktiver kabelloser Lautsprecher (Empfänger) mit Sender
Marke	Pioneer
Modell	VMS-550
Gewicht des Lautsprechers	150 g
Stromversorgung des Senders	Netzadapter 8 V Gleichstrom im Lieferumfang
Stromversorgung des Lautsprechers	3 wiederaufladbare NiMH-Akkus (Größe AA) im Lieferumfang
Akkulaufzeit	Ca. 16 Stunden (Ausgangsleistung 5 mW + 5 mW)
Ladezeit	Ca. 8 Stunden (vollständige Ladung bis zu 16 Stunden)
Übertragungsfrequenz	863,53 MHz (Kanal 1) / 864,53 MHz (Kanal 2)
Reichweite	Bis zu 30 m im Freien
Frequenzgang	100 Hz - 14.000 Hz
Ausgangsleistung	1 W + 1 W (maximal praktisch)
Lautsprecherimpedanz	8 Ohm
Audioeingang	3,5-mm-Klinkenstecker (Eingangskabel) + RCA-Adapterkabel
Hauptfunktionen	Kabelloses Laden, Voice Boost, automatische Synchronisation, Kanalauswahl
Standby-Verbrauch	0,45 W
Betriebstemperatur	+5 °C bis +35 °C
Betriebsfeuchtigkeit	Unter 85 %
Pflege und Reinigung	Weiches, trockenes Tuch; bei Bedarf mildes Reinigungsmittel; keine Lösungsmittel
Sicherheit	Magnetische Abschirmung; nicht in der Nähe eines Herzschrittmachers verwenden
Im Lieferumfang enthalten	1 Sender, 1 Lautsprecher, 1 Adapterkabel, 1 Netzadapter mit GS/BS-Steckern, 3 NiMH-Akkus, Garantiekarte, Bedienungsanleitung
Allgemeine Informationen	CE-zertifiziert; nicht Wasser oder offenen Flammen aussetzen

Häufig gestellte Fragen - VMS-550 PIONEER

Wie lade ich die Akkus des Lautsprechers VMS-550?

Stellen Sie den Lautsprecher so auf den Sender, dass die Ladekontakte einander berühren. Schließen Sie das Netzteil am Sender und an einer Netzsteckdose an. Die CHARGE-Anzeige leuchtet während des Ladevorgangs rot und erlischt nach Abschluss. Schalten Sie den Lautsprecher aus, bevor Sie mit dem Laden beginnen.

Was tun, wenn kein Ton aus dem Lautsprecher kommt?

Überprüfen Sie, ob der Sender eingeschaltet ist (grüne STANDBY/ON-Anzeige) und der Lautsprecher eingeschaltet ist (grüne POWER-Anzeige). Stellen Sie sicher, dass die Akkus richtig eingelegt und geladen sind. Erhöhen Sie die Lautstärke. Drücken Sie die TUNED-Taste, um den Lautsprecher mit der Senderfrequenz zu synchronisieren. Überprüfen Sie die Audioverbindungen.

Wie verbessere ich den Empfang, wenn der Ton aussetzt?

Ändern Sie die Übertragungsfrequenz mit dem Schalter auf der Rückseite des Senders (CH1/CH2). Bringen Sie den Lautsprecher näher an den Sender und entfernen Sie Hindernisse. Halten Sie andere kabellose Geräte, die im 860-MHz-Band arbeiten, fern. Drücken Sie nach dem Kanalwechsel die TUNED-Taste.

Was ist die maximale Reichweite des kabellosen Lautsprechers?

Die Reichweite beträgt ca. 30 Meter im Freien ohne Hindernisse. Wände, Möbel und Störungen können diese Distanz verringern.

Kann ich andere als die mitgelieferten Akkus verwenden?

Nein, verwenden Sie nur die mitgelieferten wiederaufladbaren NiMH-Akkus. Die Verwendung anderer Akkus (Trockenbatterien oder anderer Typ) kann das Gerät beschädigen und die Garantie aufheben.

Wie aktiviere ich die Voice-Boost-Funktion?

Drücken Sie den Schalter VOICE BOOST auf der Oberseite des Lautsprechers. Die LED darüber leuchtet grün. Diese Funktion hebt die Sprachfrequenzen hervor, um die Dialogverständlichkeit zu verbessern. Drücken Sie erneut, um sie zu deaktivieren.

Was tun, wenn sich die Akkus nicht laden lassen?

Überprüfen Sie, ob die Ladekontakte des Lautsprechers und des Senders sauber sind und guten Kontakt haben. Stellen Sie sicher, dass Sie die mitgelieferten wiederaufladbaren Akkus verwenden und sie mit korrekter Polarität eingelegt sind. Wenn die CHARGE-Anzeige nicht leuchtet, ersetzen Sie die Akkus durch neue.

Kann ich den Lautsprecher mit einem Fernseher ohne Kopfhöreranschluss verwenden?

Ja, verwenden Sie das mitgelieferte Adapterkabel, um eine Verbindung zu den RCA-Audioausgängen (rot und weiß) des Fernsehers herzustellen. Wenn Ihr Fernseher keinen Line-Out hat, verwenden Sie den Kopfhöreranschluss.

Wie reinige ich den Lautsprecher VMS-550?

Verwenden Sie ein weiches, trockenes Tuch. Bei Bedarf befeuchten Sie das Tuch leicht mit einer milden Reinigungslösung. Verwenden Sie niemals Lösungsmittel wie Verdünner, Benzin oder Alkohol.

Ist der Lautsprecher mit Herzschrittmachern kompatibel?

Nein, das Gerät sollte nicht von Personen mit Herzschrittmachern verwendet werden, da mögliche Störungen auftreten können. Vermeiden Sie auch die Verwendung in Krankenhäusern oder in der Nähe medizinischer Geräte.

BEDIENUNGSANLEITUNG VMS-550 PIONEER

Hiermit erklärt Pioneer, dass sich dieses VMS-550 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet". (BMWi)

Ελληνικά:

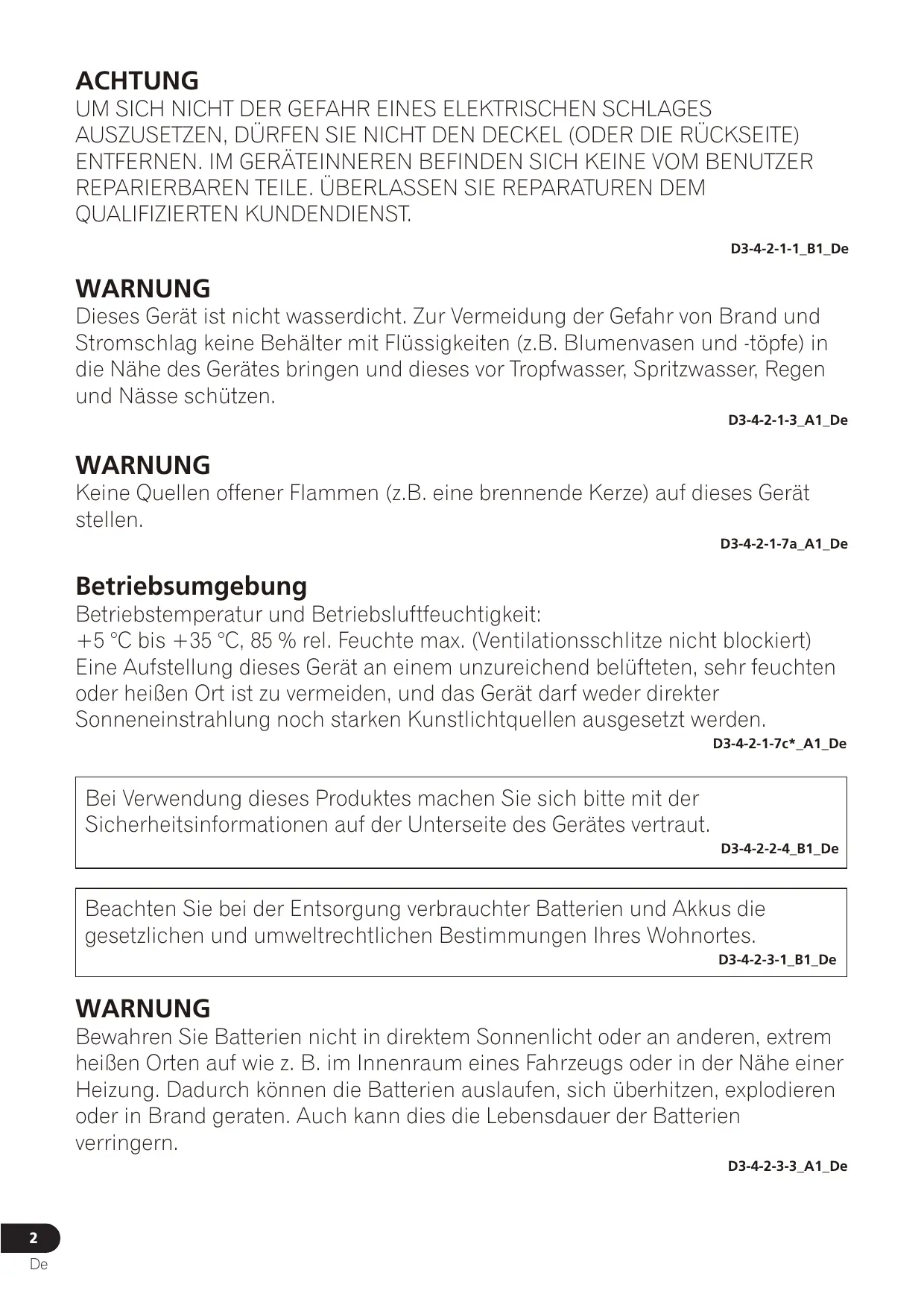

UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST.

D3-4-2-1-1_B1_De

WARNUNG

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -töpfe) in die Nähe des Gerätes bringen und dieses vor Tropfwasser, Spritzwasser, Regen und Nässe schützen.

D3-4-2-1-3_A1_De

WARNUNG

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen.

D3-4-2-1-7a_A1_De

Betriebsumgebung

Betriebstemperatur und Betriebsluftfeuchtigkeit:

+5 °C bis +35 °C, 85 % rel. Feuchte max. (Ventilationsschlitze nicht blockiert) Eine Aufstellung dieses Gerät an einem unzureichend belüfteten, sehr feuchten oder heißen Ort ist zu vermeiden, und das Gerät darf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden.

D3-4-2-1-7c*_A1_De

Bei Verwendung dieses Produktes machen Sie sich bitte mit der Sicherheitsinformationen auf der Unterseite des Gerätes vertraut.

D3-4-2-2-4_B1_De

Beachten Sie bei der Entsorgung verbrauchter Batterien und Akkus die gesetzlichen und umweltrechtlichen Bestimmungen Ihres Wohnortes.

D3-4-2-3-1_B1_De

WARNUNG

Bewahren Sie Batterien nicht in direktem Sonnenlicht oder an anderen, extrem heißen Orten auf wie z. B. im Innenraum eines Fahrzeugs oder in der Nähe einer Heizung. Dadurch können die Batterien auslaufen, sich überhitzen, explodieren oder in Brand geraten. Auch kann dies die Lebensdauer der Batterien verringern.

D3-4-2-3-3_A1_De

Informationen für Anwender zur Sammlung und Entsorgung von Altgeräten und gebrauchten Batterien

(Symbol für Geräte)

(Symbolbeispiele für Batterien)

Pb

Diese Symbole auf den Produkten, der Verpackung und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht über den Haushaltsmüll entsorgt werden dürfen.

Zur richtigen Handhabung, Rückgewinnung und Wiederverwertung von Altprodukten und gebrauchten Batterien bringen Sie diese bitte zu den gemäß der nationalen Gesetzgebung dafür zuständigen Sammelstellen.

Mit der korrekten Entsorgung dieser Produkte und Batterien helfen Sie dabei, wertvolle Ressourcen zu schonen und vermeiden mögliche negative Auswirkungen auf die Gesundheit und die Umwelt, die durch eine unsachgemäße Behandlung des Abfalls entstehen könnten.

Weitere Informationen zur Sammlung und Wiederverwertung von Altprodukten und Batterien erhalten Sie von Ihrer örtlichen Gemeindeverwaltung, Ihrem Müllentsorger oder dem Verkaufsort, an dem Sie die Waren erworben haben.

Diese Symbole gelten ausschließlich in der Europäischen Union.

Für Länder außerhalb der Europäischen Union:

Wenn Sie diese Gegenstände entsorgen wollen, wenden Sie sich bitte an Ihre lokalen Behörden oder Händler und fragen Sie dort nach der korrekten Entsorungsweise.

K058a_A1_De

Information für den Benutzer

Eine ohne die erforderliche Genehmigung vorgenommene Nachgestaltung oder Modifikation dieses Gerätes kann das Recht des Benutzers zum Betrieb des Gerätes außer Kraft setzen. D8-10-2_A1_D

Bevor irgendwelche Anschlüsse hergestellt oder geändert werden, unbedingt die Stromzufuhr ausschalten und den Netzstecker aus der Netzsteckdose ziehen. D44-9-

Dieses Gerät ist für den Heimgebrauch vorgesehen. Falls bei Einsatz zu einem anderem Zweck (z.B. Langzeitgebrauch zu gewerblichen Zwecken in einem Restaurant oder Betrieb in einem Fahrzeug bzw. Schiff) eine Funktionsstörung auftritt, die eine Reparatur des Gerätes erforderlich macht, werden die Reparaturkosten dem Kunden selbst dann in Rechnung gestellt, wenn die Garantiefrist noch nicht abgelaufen ist. K041_A1_De

D44-9-3_A1_De

Stromversorgung

Trennen Sie den Netzadapter von der Netzsteckdose, wenn das Gerät längere Zeit nicht verwendet werden soll. Achten Sie dabei stets darauf, das Gehäuse des Netzadapters zu ergreifen. Ziehen Sie nicht am Kabel selbst.

VORSICHT MIT DEM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.ä. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an Ihre nächste autorisierte PIONEER-Kundendienststelle oder Ihren Händler, um es zu ersetzen.

S002*_A1_De

Wir danken Ihnen für den Kauf dieses Pioneer-Produkts. Lesen Sie sich bitte diese Bedienungsanleitung durch. Dann wissen Sie, wie Sie Ihr Gerät richtig bedienen. Bewahren Sie sie an einem sicheren Platz auf, um auch zukünftig nachschlagen zu können.

1. Vor der Inbetriebnahme

1-1 Überprüfen des mitgelieferten Zubehörs auf Vollständigkeit

1 Lautsprecher (Receiver) 1
2 Geber 1
3 Wandlerkabel 1
4 Netzadapter 1
5 GS-Stecker für Netzadapter 1
6 BS-Stecker für Netzadapter 1
7 Nickel-Metall-Hydrid-Akku (Größe „AA“) 3
Garantiekarte 1
Bedienungsanleitung (dieses Dokument)

Hinweis

- Halten Sie das Gerät stets außerhalb der Reichweite von Kleinkindern, um ein versehentliches Verschlucken der Batterie und des Wandlerkabels zu verhindern.

1-2 Bezeichnung und Funktion der Teile

Lautsprecher (Receiver)

1 CHARGE-Anzeige

Diese Anzeige leuchtet rot, während die Akkus der Lautsprecher (des Empfängers) aufgeladen werden.

2 TUNED-Taste

Drücken Sie diese Taste, um den Empfänger der Frequenz des Gebers anzupassen.

3 VOICE BOOST-Taste

Drücken Sie diese Taste, um den Klang von Fernsehprogrammen und anderen Tonträgern zu verbessern, die hauptsächlich gesprochenes Material liefern.

4 POWER-Anzeige

Diese Anzeige leuchtet grün, wenn die Stromzufuhr der Lautsprecher eingeschaltet ist. Bei einer unzureichenden Akkuspannung blinkt die Anzeige grün.

5 POWER/VOLUME-Regler

Dieser Regler dient zum Ein- und Ausschalten der Lautsprecher (des Empfängers) und zum Einstellen des Lautstärkepegels.

6 Akkufachdeckel

7 Ladekontakte

Der Ladevorgang beginnt, wenn diese Kontakte mit den Kontakten des Gebers in Berührung kommen.

Geber

8 STANDBY/ON-Anzeige

Diese Anzeige leuchtet grün, wenn der Geber in Betrieb ist. Im Bereitschaftszustand leuchtet die Anzeige rot.

9 Ladekontakte

Der Ladevorgang beginnt, wenn diese Kontakte mit den Kontakten des Lautsprechers in Berührung kommen.

10 DC IN-Buchse

Schließen Sie den mitgelieferten Netzadapter an diese Gleichstrom-Eingangsbuchse an. (Verwenden Sie ausschließlich den mitgelieferten N etzadapter. Die Verwendung eines Netzadapters mit unterschiedlicher Steckerpolarität oder anderen unterschiedlichen Eigenschaften kann eine Funktionsstörung verursachen.)

11 Übertragungsfrequenz-Wahlschalter

Verschieben Sie den Schalter, um die Übertragungsfrequenz (CH1/CH2) zu wechseln.

12 Eingangskabel

Verbinden Sie dieses Kabel mit der Kopfhörer-Ausgangsbuchse eines Fernsehgerätes oder AV-Gerätes.

13 Wandlerkabel

Verbinden Sie dieses Wandlerkabel mit dem Standard-Eingangskabel, wenn Sie den Anschluss an der Line-Ausgangsbuchse eines Fernsehgerätes oder AV-Gerätes herstellen möchten.

2. Erste Schritte

2-1 Einlegen der Akkus

1 Entfernen Sie den Akkufachdeckel an der Unterseite des Lautsprechers (siehe Abb. 2-1.1).
2 Überprüfen Sie die Polaritätsmarkierungen „+“ und „−“, bevor Sie die Akkus in das Fach einlegen.
3 Bringen Sie den Akkufachdeckel wieder an.

2-2 Aufladen der Akkus

1 Überprüfen Sie die Ausführung der Netzsteckdose, und schließen Sie den geeigneten Adapter an den Netzadapter an (siehe Abb. 2-2.1).
2 Schließen Sie den Gleichstromstecker des mitgelieferten Netzadapters an die DC IN-Buchse des Gebers an. Schließen Sie den Adapter an eine Netzsteckdose an.
3 Platzieren Sie den Lautsprecher so auf dem Geber, dass die Ladekontakte der beiden Geräte miteinander in Berührung sind. Nach Beginn des Ladevorgangs leuchtet die CHARGE-Anzeige des Lautsprechers rot auf; nach beendetem Ladevorgang erlischt die Anzeige. Die zum vollständigen Aufladen der Akkus erforderliche Zeitdauer richtet sich nach der Restspannung zum Zeitpunkt, an dem der

Ladevorgang gestartet wurde (die maximal erforderliche Zeit beträgt ca. 8 Stunden). Die maximale Betriebszeit mit vollständig aufgeladenen Akkus beträgt ca. 16 Stunden. (Die Ausgangsleistung beträgt 5 mW + 5 mW.)

Hinweis

• Schalten Sie den Lautsprecher aus, bevor Sie den Ladevorgang starten.
• Die tatsächlich erzielte Betriebszeit hängt von der Umgebungstemperatur und anderen Bedingungen ab.
• Je nach dem eingestellten Lautstärkepegel und dem Akkuzustand kann die maximale Betriebszeit kürzer als oben angegeben sein.
• Selbst Netzadapter mit gleicher Spannung und Steckerpolarität können aufgrund einer unterschiedlichen Stromkapazität oder anderer Faktoren eine Beschädigung dieses Gerätes verursachen.

- Verwenden Sie ausschließlich den mitgelieferten Netzadapter. Die Verwendung eines Netzadapters mit unterschiedlicher Steckerpolarität oder anderen unterschiedlichen Eigenschaften kann einen Ausfall des Gerätes verursachen.

Hinweise zum Aufladen der Akkus

• Die Akkuleistung wird durch die Umgebungstemperatur beeinflusst. Laden Sie die mitgelieferten Akkus innerhalb eines Temperaturbereichs von 5°C bis 35°C auf.
• Laden Sie die Akkus nicht übermäßig auf. Vermeiden Sie ein wiederholtes Laden bereits vollständig aufgeladener Akkus, um diese zu schonen.
• Während des Ladevorgangs erwärmen sich die Akkus geringfügig. Dabei handelt es sich nicht um eine Funktionsstörung.
• Verwenden Sie ausschließlich den mitgelieferten Netzadapter mit diesem Gerät. Die Verwendung eines anderen Netzadapters kann eine Funktionsstörung zur Folge haben.
• Zur Gewährleistung der Sicherheit können ausschließlich Akkus des mitgelieferten Typs mit diesem Gerät aufgeladen werden. Verwenden Sie keine anderen Arten von Akkus oder Trockenzellen.
• Wenn auch nach vollständigem Aufladen der Akkus nur eine kurze Betriebszeit erhalten wird, haben die Akkus das Ende ihrer Lebensdauer erreicht und müssen ersetzt werden. Ersatzakkus können von einer Pioneer-Kundendienststelle erworben werden.
• Während des Ladevorgangs erfolgt selbst bei eingeschaltetem Lautsprecher keine Tonausgabe.
• Beim normalen Betrieb leuchtet die POWER-Anzeige des Lautsprechers grün; bei einer niedrigen Akkurestspannung wechselt die Anzeige auf grünes Blinken. Wenn die Anzeige zu blinken beginnt, sollten die Akkus so bald wie möglich aufgeladen werden.
• Wenn die Lautsprecher jeweils nur über eine kurze Zeitdauer hinweg in Betrieb sind, sollten die Akkus erst wieder aufgeladen werden, nachdem sie sich vollständig entladen haben. Wenn auch nach vollständigem Aufladen der Akkus nur eine kurze Betriebszeit erhalten wird, haben die Akkus möglicherweise das Ende ihrer Lebensdauer erreicht.

2-3 Anschließen

Nach Anschließen dieser Anlage an ein Fernsehgerät oder ein AV-Gerät können Sie den Klang der Programmquelle über die Lautsprecher dieser Anlage hören. Einzelheiten zu den Anschlüssen finden Sie in der Bedienungsanleitung des Fernsehgerätes/AV-Gerätes.

1 Wiedergabe nur über die Lautsprecher dieser Anlage

Schließen Sie das Eingangskabel des Gebers an die Kopfhörer-Ausgangsbuchse des Fernsehgerätes/AV-Gerätes an (siehe Abb. 2-3.1). Danach wird der Ton nicht mehr von den Lautsprechern des Fernsehgerätes/AV-Gerätes, sondern ausschließlich über die Lautsprecher dieser Anlage ausgegeben.

Hinweis

• Wenn diese Anlage an ein monaurales Fernsehgerät angeschlossen ist, erfolgt die Tonausgabe nur über den linken Lautsprecher.
• Wenn die Regler des Fernsehgerätes/AV-Gerätes zur Einstellung der Lautstärke verwendet werden, ändert sich der Lautstärkepegel des von den Lautsprechern ausgegebenen Tons entsprechend. Wird auf diese Weise ein übermäßig hoher Lautstärkepegel eingestellt, wird u. U. ein verzerrter Klang von den Lautsprecher abgegeben. Verringern Sie in einem solchen Fall zunächst die Lautstärke mit dem betreffenden Regler am Fernsehgerät/AV-Gerät, und erhöhen Sie die Lautstärke dann mit dem VOLUME-Regler dieser Anlage.
• Je nach dem verwendeten Fernsehgerät/AV-Gerät kann es selbst nach Anschluss dieser Anlage an die Kopfhörer-Ausgangsbuchse des anderen Gerätes vorkommen, dass Ton weiterhin von dessen Lautsprechern ausgegeben wird.

2 Gleichzeitige Wiedergabe über die Lautsprecher dieser Anlage und die Lautsprecher des Fernsehgerätes/AV-Gerätes

Verbinden Sie die Line-Ausgangsbuchsen des Fernsehgerätes/AV-Gerätes über das mitgelieferte Wandlerkabel mit dem Eingangskabel des Gebers (siehe Abb. 2-3.2).

Hinweis

• Achten Sie beim Anschließen des Wandlerkabels an das Fernsehgerät/AV-Gerät, die Stecker jeweils mit der gleichfarbigen (rot bzw. weiß) Line-Ausgangsbuchse zu verbinden.
• Wenn das Fernsehgerät nicht mit Line-Ausgangsbuchsen ausgestattet ist, kann die hier beschriebene Methode nicht angewandt werden. In einem solchen Fall lesen Sie bitte den Abschnitt „Wiedergabe nur über die Lautsprecher dieser Anlage“.

3. Betrieb

3-1 Verwendung der Anlage

1 Schließen Sie den Gleichstromstecker des mitgelieferten Netzadapters an die DC IN-Buchse des Gebers an. Schließen Sie den Netzstecker des Netzadapters an eine Netzsteckdose an.
2 Starten Sie die Wiedergabe an dem an den Geber angeschlossenen Fernsehgerät/AV-Gerät.

Sobald ein Audiosignal vom Fernsehgerät/AV-Gerät zugeleitet wird, leuchtet die STANDBY/ON-Anzeige des Gebers grün auf.

3 Schalten Sie die Lautsprecher ein.

Drehen Sie den POWER/VOLUME-Regler der Lautsprecher nach rechts, um die Stromzufuhr einzuschalten. Nach Einschalten der Stromzufuhr leuchtet die POWER-Anzeige grün auf.

4 Sobald die Lautsprecher ein Signal vom Geber empfangen, beginnt die Tonausgabe über die Lautsprecher.

Sobald ein Signal vom Geber empfangen wird, leuchtet die LED oberhalb der TUNED-Taste grün auf. Wenn kein Signal mehr empfangen wird, erlischt die LED, und die Tonausgabe über die Lautsprecher stoppt.

5 Stellen Sie die Lautstärke ein.

Drehen Sie den POWER/VOLUME-Regler der Lautsprecher, um die Lautstärke wunschgemäß einzustellen. Drehen Sie den Regler nach rechts, um die Lautstärke zu erhöhen, und nach links, um sie zu verringern.

6 Schalten Sie die Stromzufuhr der Lautsprecher aus.

Um den Betrieb der Anlage zu beenden, drehen Sie den POWER/VOLUME bis zum Anschlag nach links, bis ein Klickgeräusch gehört wird. Nach Ausschalten der Stromzufuhr erlischt die POWER-Anzeige.

7 Umschalten des Gebers in den Bereitschaftszustand.

Wenn die Wiedergabe des Fernsehgerätes/AV-Gerätes gestoppt wird, der Anschluss abgetrennt wird oder dem Geber 4 Minuten lang kein anderes Audiosignal zugeleitet wird, schaltet der Geber automatisch in den Bereitschaftszustand um. Im Bereitschaftszustand leuchtet die STANDBY/ON-Anzeige rot. Durch erneute Zuleitung eines Audiosignals wird der Bereitschaftszustand aufgehoben.

Hinweis

• Wenn die Stromzufuhr des Gebers ausgeschaltet wird oder er in den Bereitschaftszustand umschaltet, während die Lautsprecher weiterhin eingeschaltet sind, macht sich u. U. kurzzeitig ein lautes Rauschen von den Lautsprechern bemerkbar. Achten Sie nach beendetem Betrieb der Anlage stets darauf, die Stromzufuhr der Lautsprecher auszuschalten, um ein solches Rauschen zu vermeiden.
• Wenn die Anlage längere Zeit nicht betrieben werden soll, trennen Sie den Netzadapter von der Netzsteckdose. Ergreifen Sie dabei stets das Netzadaptergehäuse. Ziehen Sie nicht am Kabel selbst.

3-2 Sprachanhebungs-Funktion

Nach Drücken der VOICE BOOST-Taste (auf der Oberseite der Lautsprecher) werden die Frequenzen im Bereich der menschlichen Stimme betont, um Dialogton besser verständlich zu machen. nach Aktivierung der VOICE BOOST-Funktion leuchtet die LED oberhalb der VOICE BOOST-Taste grün auf. Durch erneutes Drücken der VOICE BOOST-Taste wird diese Funktion aufgehoben.

3-3 Umschalten der Übertragungsfrequenz

Der Geber verfügt über zwei Frequenzkanäle. Wählen Sie jeweils den Kanal, der in Ihrem Gebiet den besten Empfang liefert.

1 Schalten Sie zunächst die Lautsprecher aus.
2 Schieben Sie den Übertragungsfrequenz-Wahlschalter an der Rückseite des Gebers in die Stellung „CH1“ oder „CH2“, um die Übertragungsfrequenz umzuschalten.
3 Schalten Sie die Lautsprecher erneut ein. Klang wird entsprechend der Geberfrequenz erzeugt.

Hinweis

• Wenn der Kanal des Gebers ohne vorheriges Ausschalten der Lautsprecher umgeschaltet wurde, drücken Sie sofort anschließend die TUNED-Taste der Lautsprecher. Daraufhin wird Klang wird entsprechend der Geberfrequenz von den Lautsprechern erzeugt.
• Die Übertragungsentfernung wird von den Umgebungsbedingungen beeinflusst. Wenn sich Rauschen oder Tonunterbrechungen bemerkbar machen, stellen Sie entweder die Lautsprecher an einem Ort auf, an dem ein besserer Empfang erhalten wird, oder wechseln Sie den Übertragungskanal.

3-4 TUNED-Taste

Wenn die LED oberhalb der TUNED-Taste nicht leuchtet (keine Tonausgabe erfolgt) oder die Lautsprecher ein kurzzeitiges Rauschen abgeben, bedeutet dies allgemein, dass die Gebersignal nicht einwandfrei von den Lautsprechern empfangen wurde. Drücken Sie in einem solchen Fall die TUNED-Taste, um die Lautsprecher der Übertragungsfrequenz des Gebers anzupassen.

4. Zusätzliche Informationen

Störungsbeseitigung

Wenn beim Betrieb dieser Lautsprecheranlage eine Störung auftritt, überprüfen Sie bitte die Hinweise der nachstehenden Tabelle. Eine vermeintliche Funktionsstörung ist häufig auf Bedienungsfehler zurückzuführen. Außerdem kann die Störungsursache auch in einem an diese Anlage angeschlossenen Gerät liegen. Falls sich eine Störung anhand der in der nachstehenden Tabelle angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte zur Reparatur der Anlage an eine Pioneer-Kundendienststelle oder Ihren Fachhändler.

Bitte achten Sie im Reparaturfall darauf, sowohl die Lautsprecher als auch den Geber zur Pioneer-Kundendienststelle zu bringen.

Störung	Abhilfemaßnahme
Kein Ton	Überprüfen Sie den Anschluss des Netzadapters an der Netzsteckdose.Überprüfen Sie den Anschluss zwischen dem Geber und dem AV-Gerät.Starten Sie die Wiedergabe, nachdem Sie nachgeprüft haben, dass das an den Geber angeschlossene Fernsehgerät oder Audiogerät eingeschaltet ist.Prüfen Sie nach, dass die Akkus polaritätsrichtig eingelegt sind.Die Akkus sind vollständig entladen.Prüfen Sie nach, dass die POWER-Anzeige der Lautsprecher und die STANDBY/ON-Anzeige des Gebers grün leuchten. Falls die POWER-Anzeige der Lautsprecher nicht leuchtet, laden Sie die Akkus auf.Erhöhen Sie die Lautstärke. Wenn auch nach Erhöhen der Lautstärke kein Ton gehört wird, verringern Sie die Lautstärke erneut, und gehen Sie probeweise wie nachstehend beschrieben vor.Drücken Sie die TUNED-Taste, um die Lautsprecher dem Frequenzkanal des Gebers anzupassen.
Tonunterbrechungen Der Klang ist verzerrt.	Schalten Sie die Übertragungsfrequenz des Gebers auf einen Kanal mit besseren Empfangsbedingungen um.Sorgen Sie für einen kleineren Abstand zwischen den Lautsprechern und dem Geber. Sorgen Sie außerdem dafür, dass sich keine Hindernisse zwischen den Lautsprechern und dem Geber befinden.Am Fernsehgerät/AV-Gerät oder anderen Wiedergabegerät ist ein zu hoher oder zu niedriger Lautstärkepegel eingestellt. Stellen Sie einen geeigneten Lautstärkepegel am Wiedergabegerät ein.
Gegen-seitige Störungen mit anderen Drahtlos-gebern	Wenn sich andere Drahtlosgeräte in der Nähe befinden, die das 860-MHz-Band verwenden, sorgen Sie für einen möglichst großen Abstand von dieser Anlage.Sorgen Sie für einen kleineren Abstand zwischen den Lautsprechern und dem Geber, und schalten Sie beide dann erneut ein.Schalten Sie die Übertragungsfrequenz des Gebers auf einen Kanal mit besseren Empfangsbedingungen um.
Die Akkus können nicht aufgeladen werden.	Vergewissern Sie sich, dass die Ladekontakte der Lautsprecher einwandfrei mit den Ladekontakten des Gebers in Berührung sind. Prüfen Sie außerdem nach, dass die CHARGE-Anzeige der Lautsprecher rot leuchtet.Es werden entweder Trockenzellen oder Akkus eines anderen Typs als dem der mitgelieferten Akkus verwendet. Verwenden Sie ausschließlich die mitgelieferten Akkus bzw. Ersatzakkus des gleichen Typs.
Die Akkus können nicht aufgeladen werden.	Die Akkus haben das Ende ihrer Lebensdauer erreicht. Besorgen Sie sich Ersatzakkus des gleichen Typs. Prüfen Sie nach, dass die Akkupole sauber sind. Entfernen Sie die Akkus aus dem Akkufach, und legen Sie sie dann erneut ein. Überprüfen Sie die Ladekontakte auf Anzeichen von Verschmutzung, und reinigen Sie sie ggf. mit einem Wattestäbchen. Prüfen Sie nach, dass die Akkus polaritätsrichtig (+/−) in das Akkufach eingelegt wurden.

Vorsichtshinweise

Hinweise zum Gebrauch der Lautsprecher

• Diese Lautsprecheranlage ist magnetisch abgeschirmt. Wenn die Lautsprecheranlage jedoch sehr nah an einem Fernsehgerät platziert wird, kann es je nach Aufstellungsort es zu Farbverzerrungen auf dem Fernsehschirm kommen. In einem solchen Fall schalten Sie das Fernsehgerät aus, warten Sie 15 bis 30 Minuten, und schalten Sie es dann erneut ein. Falls sich die Störung dadurch nicht beseitigen lässt, stellen Sie die Lautsprecheranlage in einem größeren Abstand vom Fernsehgerät auf.
• Für Magnetfelder empfindliche Gegenstände (Disketten, Kassettenbänder, Videokassetten usw.) sollten nicht in der Nähe dieser Anlage aufbewahrt werden.

Reinigung

- Verwenden Sie ein weiches, trockenes Tuch zur Reinigung. Bei starker Verschmutzung feuchten Sie ein weiches Tuch mit einer neutralen Reinigungsmittellösung an, um die Schmutzflecken abzuwischen. Verwenden Sie auf keinen Fall Lösungsmittel wie Farbverdünner, Benzol oder Alkohol, da derartige Substanzen das Oberflächenfinish angreifen können.

Hinweise zur Sicherheit

• Diese Anlage darf auf keinen Fall von Herzkranken mit Schrittmachern verwendet werden, da es anderenfalls zu negativen Auswirkungen kommen kann.
• Diese Anlage darf nicht in Krankenhäusern, Kliniken oder in der Nähe von medizinischen Ausrüstungen verwendet werden.

- Halten Sie die Lautsprecher beim Tragen wie in der Abbildung gezeigt und lassen Sie sie nicht fallen, da dies eine Beschädigung oder Verletzung zur Folge haben könnte.

Aufstellung

- Vermeiden Sie eine Aufstellung der Anlage an den folgenden Orten: - Orte, die direkter Sonneneinstrahlung ausgesetzt sind, in einem Fahrzeug, in der Nähe einer Heizung sowie andere Orte, an denen extrem hohe Temperaturen auftreten

• Orte mit hoher Staubkonzentration
• Auf einer unstabilen oder schrägen Unterlage
• Orte, die starken mechanischen Schwingungen ausgesetzt sind
• In einem Badezimmer oder an anderen sehr feuchten Orten

Im Störungsfall

- Falls einer der folgenden anomalen Zustände festgestellt wird. trennen Sie den Netzadapter unverzüglich von der Netzsteckdose, und schalten Sie die Lautsprecher aus. Bitte wenden Sie sich anschließend so bald wie möglich an eine Pioneer-Kundendienststelle.

- Die Anlage ist heiß, gibt einen ungewöhnlichen Geruch ab oder weist eine Verformung, Verfärbung usw. auf.

- Wenn die Anlage versehentlich fallen gelassen wurde

- Bitte achten Sie darauf, sowohl die Lautsprecher als auch den Geber zur Pioneer-Kundendienststelle zu bringen.

Technische Daten

Lautsprecher

Ausführung ...... Versiegelte Aktivlautsprecher, magnetisch abgeschirmt

Frequenzgang 100 Hz bis 14 000 Hz

Treiber 50 mm

Impedanz 8 Ohm

Dauerwiedergabezeit .... Ca. 16 Stunden

Maximale praktische Ausgangsleistung .... 1 W + 1 W

Spannungsversorgung ...... 3,6 V Gleichspannung (mitgelieferter Akku x 3)

Masse....580 g

Geber

Audioeingang ......Analoger Eingang

Spannungsquelle ...... 8 V Gleichspannung (über mitgelieferten Netzadapter)

Leistungsaufnahme im Bereitschaftszustand 0,45 W

Masse....150 g

Allgemeine Daten

Übertragungsverfahren HF

Modulationsverfahren..... FM-Modulation

Trägerfrequenz Kanal 1: 863,53 MHz

Kanal 2: 864,53 MHz

Übertragungsentfernung 30 m

(Offener Bereich ohne Hindernisse; die effektive Entfernung richtet sich nach

den jeweiligen Umgebungsbedingungen.)

Hinweis

- Änderungen der technischen Daten und äußeren Aufmachung im Sinne des technischen Fortschritts bleiben jederzeit vorbehalten.

AVVERTENZA

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITÀ, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

D3-4-2-1-1_B2_lt

ATTENZIONE
