Produkttyp	Tischständer für Plasma-Bildschirm
Marke	Pioneer
Modell	PDK-TS23
Kompatibilität	Pioneer Plasma-Bildschirme PDP-5000EX und PRO-FHD1
Abmessungen (B x H x T)	576 mm x 491 mm x 335 mm
Gewicht	5,9 kg
Material	Stahl und Kunststoff
Farbe	Schwarz
Lieferumfang	Tischabdeckung (1), Schrauben (4 mm x 10 mm) x 4, Montageschrauben M8x20 (2), Montageschrauben M8x40 (2), Stützsäulen (2), Blendschutz (1), Inbusschlüssel (1), Bedienungsanleitung (1)
Installation	Erfordert zwei Personen; Montage auf ebener und stabiler Oberfläche; alle Schrauben fest anziehen
Sicherheit	Anti-Fall-Maßnahmen vorsehen (Schrauben mindestens 6 mm Durchmesser und 20 mm Länge für Tischbefestigung, Haken und Kabel für Wandbefestigung)
Pflege	Mit einem weichen, trockenen Tuch reinigen; abrasive Produkte vermeiden
Reparierbarkeit	Ersatzteile über autorisierten Pioneer-Händler erhältlich
Garantie	Händler konsultieren

Häufig gestellte Fragen - PDK-TS23 PIONEER

Welche Plasma-Bildschirme sind mit dem Ständer PDK-TS23 kompatibel?

Der Ständer ist ausschließlich für die Pioneer-Modelle PDP-5000EX und PRO-FHD1 ausgelegt. Die Verwendung mit anderen Modellen kann zu Instabilität führen.

Wie viele Personen werden für die Montage dieses Ständers benötigt?

Die Montage sollte aufgrund des Gewichts des Bildschirms (ca. 40 kg) immer von mindestens zwei Personen durchgeführt werden.

Kann ich diesen Ständer für einen Bildschirm einer anderen Marke verwenden?

Nein, der PDK-TS23 ist speziell für Pioneer-Plasma-Bildschirme konzipiert. Die Verwendung mit anderen Marken kann gefährlich sein und zum Herunterfallen des Bildschirms führen.

Was ist die maximale Tragfähigkeit des Ständers?

Der Ständer ist für die Aufnahme eines Plasma-Bildschirms von etwa 40 kg ausgelegt. Halten Sie diese Grenze ein, um Risiken zu vermeiden.

Wie befestige ich den Ständer auf einem Tisch, um ein Umkippen zu verhindern?

Verwenden Sie Schrauben mit 6 mm Durchmesser und mindestens 20 mm Länge (nicht im Lieferumfang enthalten), um den Ständer auf dem Tisch zu befestigen. Befolgen Sie die Abbildung auf Seite 18 der Anleitung.

Kann der Ständer an der Wand befestigt werden?

Ja, Sie können Haken (M8, Länge 12-15 mm) und stabile Kabel (nicht im Lieferumfang enthalten) verwenden, um den Ständer an einer Wand oder einem Pfeiler zu befestigen, um ein Herunterfallen zu verhindern.

Wie installiere ich den mitgelieferten Blendschutz?

Entfernen Sie das doppelseitige Klebeband, platzieren Sie den Blendschutz mittig auf der Tischabdeckung, und drücken Sie ihn fest an, um ihn zu befestigen. Stellen Sie sicher, dass kein Spalt vorhanden ist.

Welche Werkzeuge werden für die Montage benötigt?

Der 6-mm-Inbusschlüssel (im Lieferumfang enthalten) wird zum Anziehen der M8-Schrauben benötigt. Kein weiteres Spezialwerkzeug erforderlich.

Wie reinige ich den Ständer?

Verwenden Sie ein weiches, trockenes Tuch. Keine Chemikalien, Scheuermittel oder Lösungsmittel verwenden, die die Oberfläche beschädigen könnten.

Was tun bei Verlust von Teilen (Schrauben, Bolzen)?

Wenden Sie sich an Ihren Pioneer-Händler oder den Kundendienst, um Originalersatzteile zu erhalten.

BEDIENUNGSANLEITUNG PDK-TS23 PIONEER

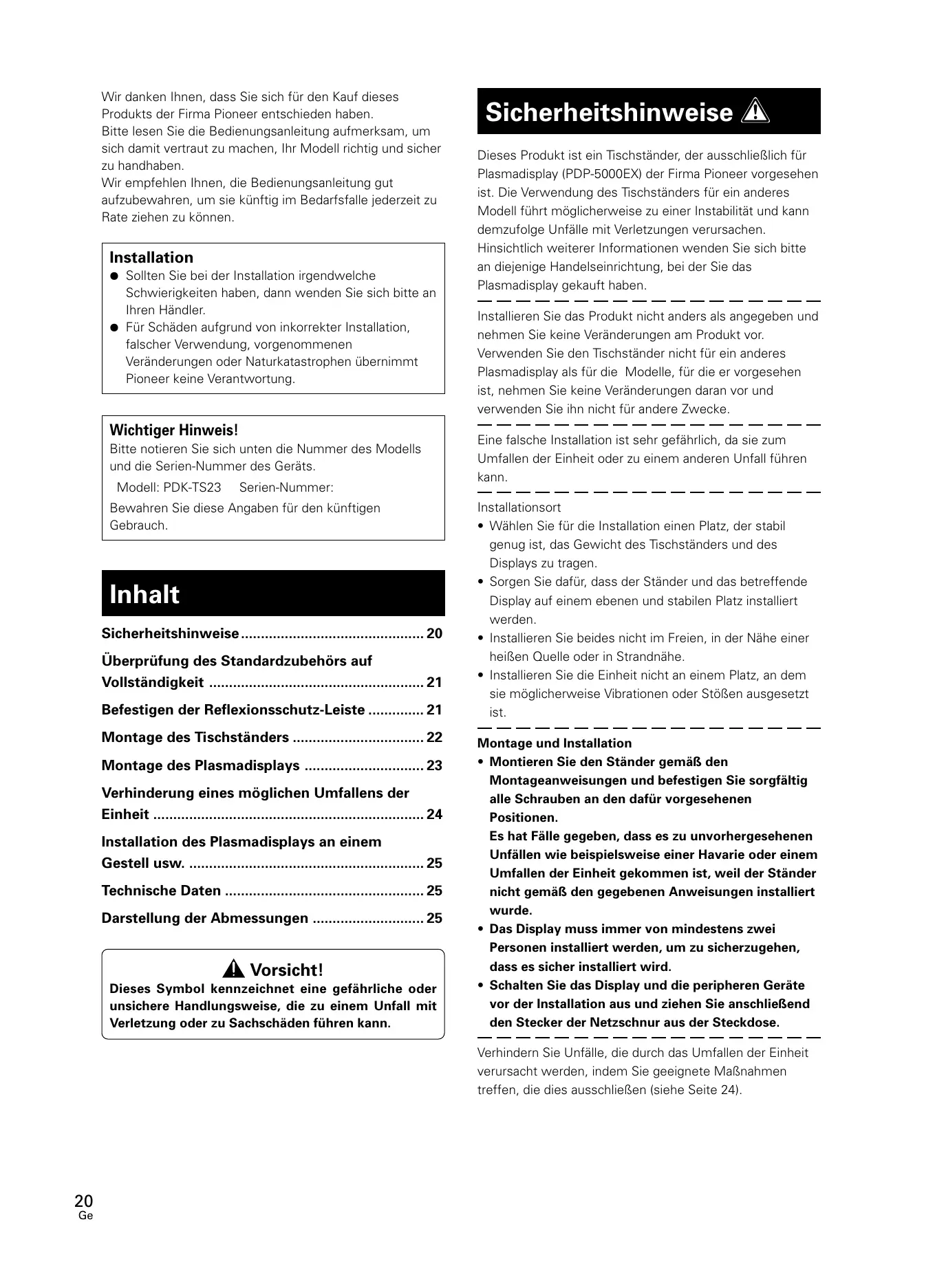

Wir danken Ihnen, dass Sie sich für den Kauf dieses

Produkts der Firma Pioneer entschieden haben.

Bitte lesen Sie die Bedienungsanleitung aufmerksam, um sich damit vertraut zu machen, Ihr Modell richtig und sicher zu handhaben.

Wir empfehlen Ihnen, die Bedienungsanleitung gut aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu Rate ziehen zu können.

Installation

• Sollten Sie bei der Installation irgendwelche Schwierigkeiten haben, dann wenden Sie sich bitte an Ihren Händler.
• Für Schäden aufgrund von inkorrekter Installation, falscher Verwendung, vorgenommenen Veränderungen oder Naturkatastrophen übernimmt Pioneer keine Verantwortung.

Wichtiger Hinweis!

Bitte notieren Sie sich unten die Nummer des Modells und die Serien-Nummer des Geräts.

Modell: PDK-TS23 Serien-Nummer:

Bewahren Sie diese Angaben für den künftigen Gebrauch.

Inhalt

Sicherheitshinweise....20

Überprüfung des Standardzubehörs auf

Vollständigkeit 21

Befestigen der Reflexionsschutz-Leiste ...... 21

Montage des Tischständers 22

Verhinderung eines möglichen Umfallens der

Einheit 24

Installation des Plasmadisplays an einem

Gestell usw. 25

Technische Daten 25

Darstellung der Abmessungen 25

Vorsicht!

Dieses Symbol kennzeichnet eine gefährliche oder unsichere Handlungsweise, die zu einem Unfall mit Verletzung oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, der ausschließlich für Plasmadisplay (PDP-5000EX) der Firma Pioneer vorgesehen ist. Die Verwendung des Tischständers für ein anderes Modell führt möglicherweise zu einer Instabilität und kann demzufolge Unfälle mit Verletzungen verursachen.

Hinsichtlich weiterer Informationen wenden Sie sich bitte an diejenige Handelseinrichtung, bei der Sie das Plasmadisplay gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Veränderungen am Produkt vor.

Verwenden Sie den Tischständer nicht für ein anderes Plasmadisplay als für die Modelle, für die er vorgesehen ist, nehmen Sie keine Veränderungen daran vor und verwenden Sie ihn nicht für andere Zwecke.

Eine falsche Installation ist sehr gefährlich, da sie zum Umfallen der Einheit oder zu einem anderen Unfall führen kann.

Installationsort

• Wählen Sie für die Installation einen Platz, der stabil genug ist, das Gewicht des Tischständers und des Displays zu tragen.
• Sorgen Sie dafür, dass der Ständer und das betreffende Display auf einem ebenen und stabilen Platz installiert werden.
• Installieren Sie beides nicht im Freien, in der Nähe einer heißen Quelle oder in Strandnähe.
• Installieren Sie die Einheit nicht an einem Platz, an dem sie möglicherweise Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie sorgfältig alle Schrauben an den dafür vorgesehenen Positionen. Es hat Fälle gegeben, dass es zu unvorhergesehenen Unfällen wie beispielsweise einer Havarie oder einem Umfallen der Einheit gekommen ist, weil der Ständer nicht gemäß den gegebenen Anweisungen installiert wurde.
• Das Display muss immer von mindestens zwei Personen installiert werden, um zu sicherzugehen, dass es sicher installiert wird.
• Schalten Sie das Display und die peripheren Geräte vor der Installation aus und ziehen Sie anschließend den Stecker der Netzchnur aus der Steckdose.

Verhindern Sie Unfälle, die durch das Umfallen der Einheit verursacht werden, indem Sie geeignete Maßnahmen treffen, die dies ausschließen (siehe Seite 24).

Überprüfung des Standardzubehörs auf Vollständigkeit

Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörs vorhanden sind.

• Basisabdeckung x 1


• Installationsschrauben ① (M8 x 20 mm, schwarz) x 2

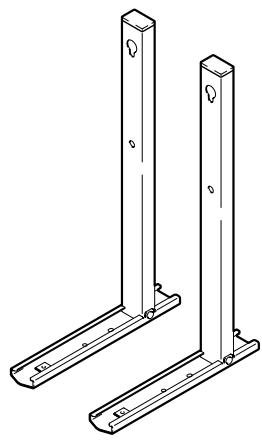

• Ständerelemente (links und rechts, austauschbar) x 2


• Installationsschrauben ② (M8 x 40 mm, schwarz) x 2


• Reflexionsschutz-Leiste x 1

• Innensechskantschlüssel (Gegenseite 6 mm für M8-Verwendung) x 1


• Bedienungsanleitung (das vorliegende Dokument) x 1


Pioneer sound vision soul テーブルトップスタンド Table top stand Pied to table Tischständer Supporto di tavolo Tafeldadstaander Soporte de mesa 海上支架 PDK-TS23 取扱説明書 Operating instructions Mode d'emplys Bedunungsanleitung Instruzioni per Fuso Gebruiksaanwijzing Manual de instrucciones 操作手册

Befestigen der Reflexionsschutz-Leiste

Dieses Teil verhindert die Reflexion der Kabel, die an der Basis-Abdeckung an die Rückseite des Plasmadisplays angeschlossen sind.

Hinweis

Befestigen Sie die Leiste, nachdem Sie die Basisabdeckung an einem flachen und stabilen Ort verankert haben.

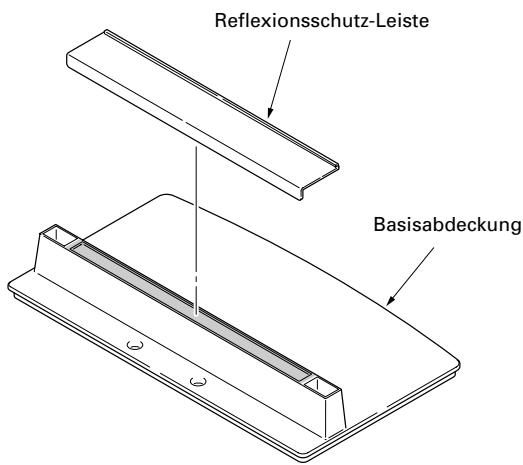

Reflexionsschutz-Leiste Basisabdeckung

Verfahrensweise der Befestigung

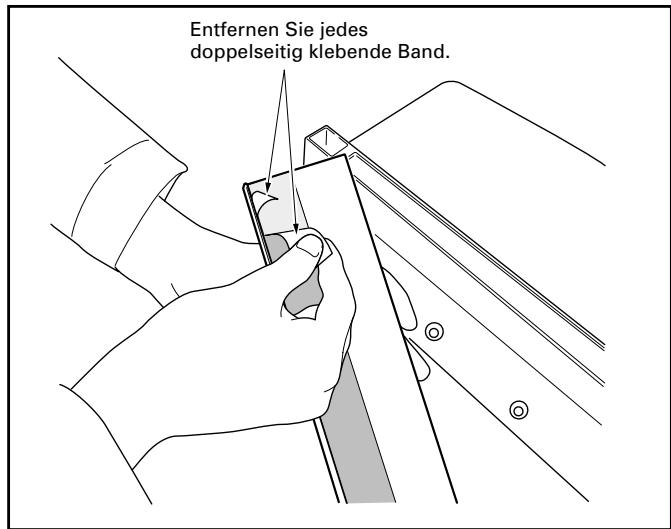

1 Entfernen Sie das doppelseitig klebende Band von der Relexionsschutz-Leiste.

Entfernen Sie jedes doppelseitig klebende Band.

Befestigen der Reflexionsschutz-Leiste

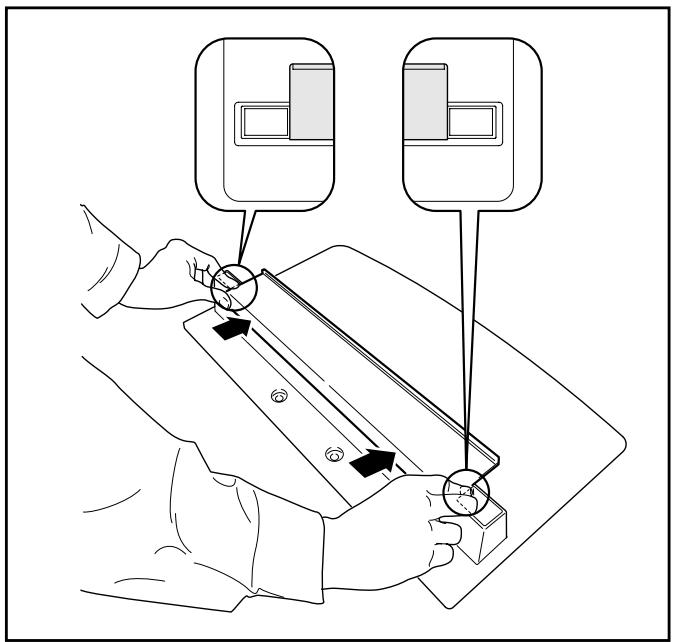

2 Kleben Sie, während Sie die Enden der Reflexionsschutz-Leiste festhalten, das doppelseitig klebende Band darauf.

• Achten Sie bitte darauf, dass die Reflexionsschutz-Leiste nicht auf die Einführungs-Öffnungen für die Ständerelemente gelangt.
• Nehmen Sie die Befestigung an der betreffenden Position so vor, dass es keine Lücken gibt (siehe Abbildung rechts). Wenn eine Lücke bleibt, kann es sein, dass sich die Reflexionsschutz-Leiste löst.

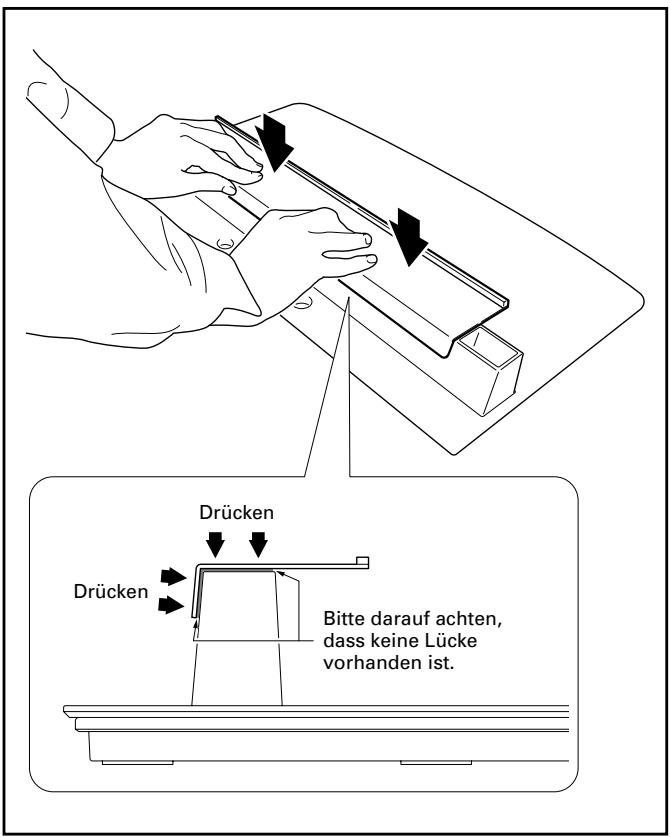

3 Fixieren Sie die Leiste an der vorgesehenen Stelle durch Drücken von oben.

Drücken Drücken Bitte darauf achten, dass keine Lücke vorhanden ist.

Montage des Tischständers

Montage

1 Drehen Sie die Basisabdeckung um, so dass die Unterseite nach oben zeigt.

Hinweis

Achten Sie bitte darauf, beim Umlegen der Basisabdeckung die Reflexionsschutz-Leiste nicht zu zerkratzen oder zu beschädigen.

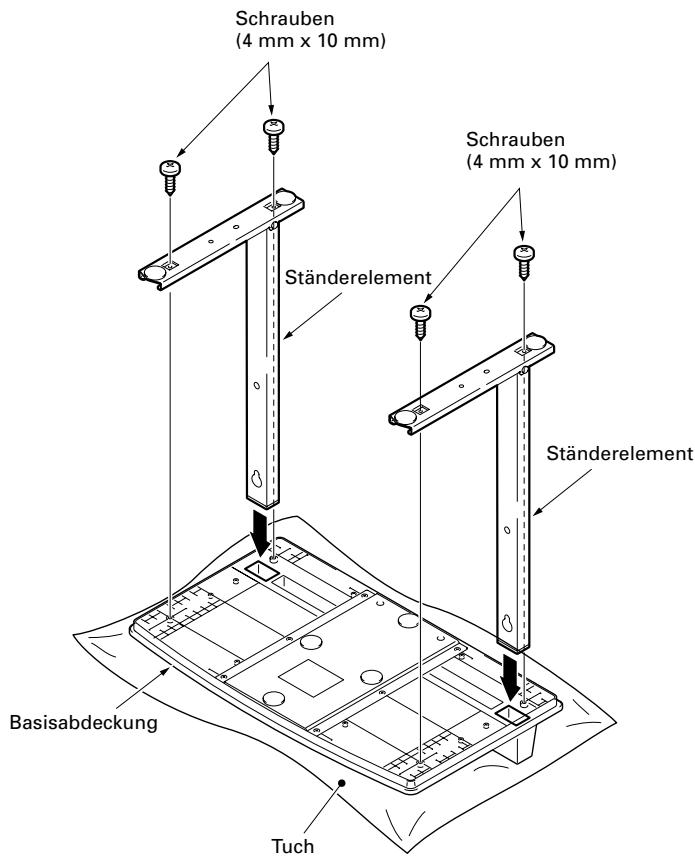

2 Führen Sie Ständerelemente in die Basisabdeckung ein.
3 Ziehen Sie die Schrauben fest an, um die Ständerelemente zu stabilisieren.

Hinweis

Montieren Sie den Ständer, indem Sie ein weiches Tuch unter die Basisabdeckung legen.

Wenn Sie das nicht tun, ist es möglich, dass die vordere Oberfläche zerkratzt wird.

Schrauben (4 mm x 10 mm) Ständerelement Schrauben (4 mm x 10 mm) Ständerelement Basisabdeckung Tuch

Das Plasmasdisplay wiegt etwa 40 kg. Es weist keine Tiefe auf und ist somit instabil. Deshalb muss die Montage und Installation eines Plasmadisplays von mindestens zwei Personen vorgenommen werden.

Hinweis

• Führen Sie die Schrauben vertikal in die Öffnungen ein.
• Legen Sie ein Tuch, eine Decke oder eine Schutzabdeckung unter das Display, um es vor Kratzern oder sonstigen Schäden zu schützen.
• Nehmen Sie die Montage nur vor, indem Sie das Plasmadisplay flach auf eine Tisch oder eine ähnliche Unterlage legen.
• Bewegen Sie den Tischständer so, dass seine Schraublöcher und die Muttern zum Anschluss des Displays richtig ausgerichtet sind.

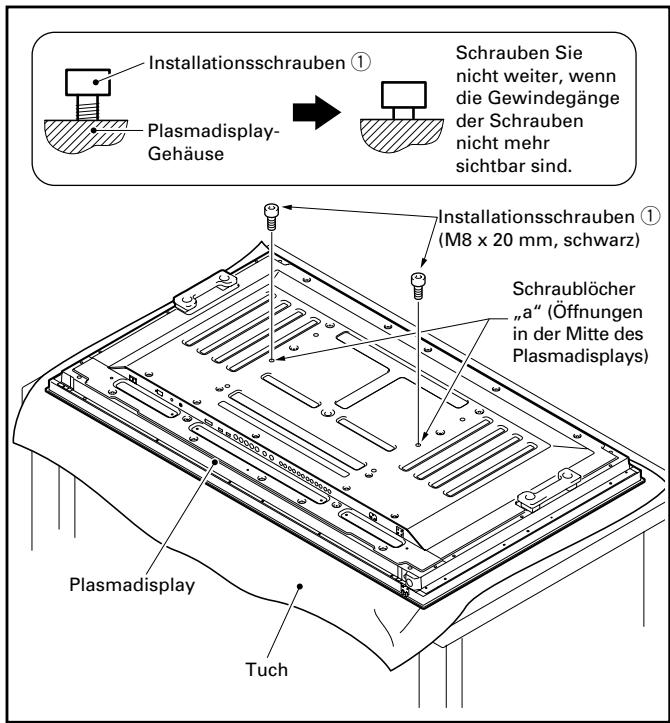

1 Führen Sie bei flach liegendem Plasmadisplay die zwei Installationsschrauben ① (M8 x 20 mm, schwarz) in die in der Mitte des Plasmadisplay-Gehäuse befindlichen Schraublöcher „a“ ein und schrauben Sie sie ein.

Ziehen Sie jetzt diese Schrauben ① nur so weit fest, bis die Gewindegänge beim seitlichen Anblick nicht mehr sichtbar sind (bei einem vollständigen Einschrauben der Schrauben ist es nicht möglich, das Display zu montieren).

Installationsschrauben ① Plasmadisplay-Gehäuse Schrauben Sie nicht weiter, wenn die Gewindegänge der Schrauben nicht mehr sichtbar sind. Installationsschrauben ① (M8 x 20 mm, schwarz) Schraublöcher „a“ (Öffnungen in der Mitte des Plasmadisplays) Plasmadisplay Tuch

Hinweis

Vorsicht beim Hinlegen des Plasmadisplays, damit Sie es nicht zerkratzen oder anderweitig beschädigen.

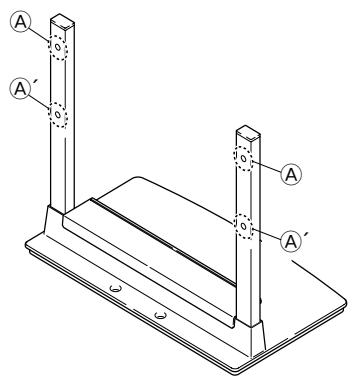

■ Die Schraublöcher der Ständerelemente bei Verwendung des Ständers als Plasmadisplay-Tischständer

Bitte verwenden Sie Ⓐ und Ⓐ', wie sie in der folgenden Abbildung dargestellt sind.

A A' A A'

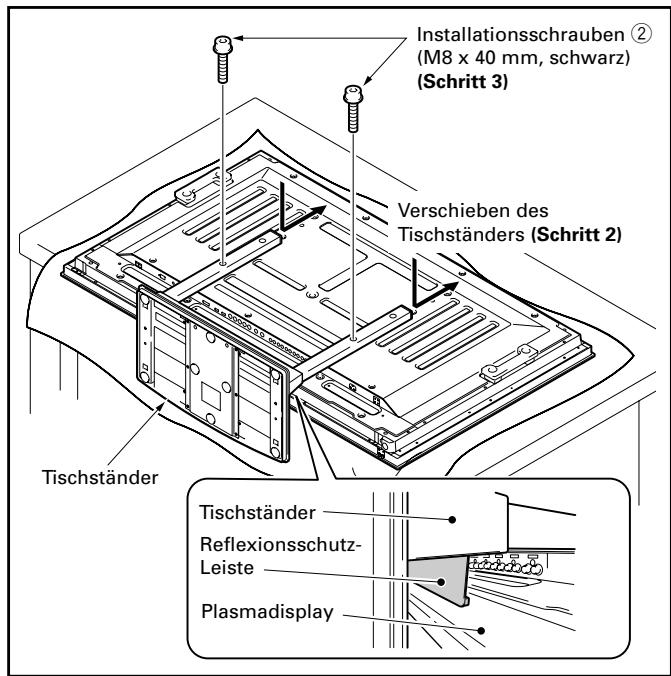

2 Bringen Sie die Schraubenköpfe der Installationsschrauben ① in die in der obigen Zeichnung dargestellten Schrauböffnungen Ⓐ und schieben Sie daraufhin den Tischständer nach oben zum Plasmadisplay bis zum Einrasten der Installationsschrauben ①.

3 Führen Sie die Installationsschrauben ② (M8 x 40 mm, schwarz) in die Öffnungen Ⓐ der Ständerelemente des Tischständers ein und ziehen Sie sie mit dem als Zubehör mitgelieferten Innensechskantschlüssel fest.

Ziehen Sie die Schrauben fest an.

4 Ziehen Sie die Installationsschrauben ① mit dem als Zubehör mitgelieferten Innensechskantschlüssel fest.

Ziehen Sie die Schrauben fest an.

Installationsschrauben ② (M8 x 40 mm, schwarz) (Schritt 3) Verschieben des Tischständers (Schritt 2) Tischständer Tischständer Reflexionsschutz- Leiste Plasmadisplay

Hinweis

• Befestigen Sie das Plasmadisplay so, dass die Rflexionsschutzleiste den Boden an seiner Rückseite berührt.
• Zur Installation in einem Gestell siehe Seite 25.

Verhinderung eines möglichen Umfallens der Einheit

Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zu verhindern, dass die Einheit umfallen kann.

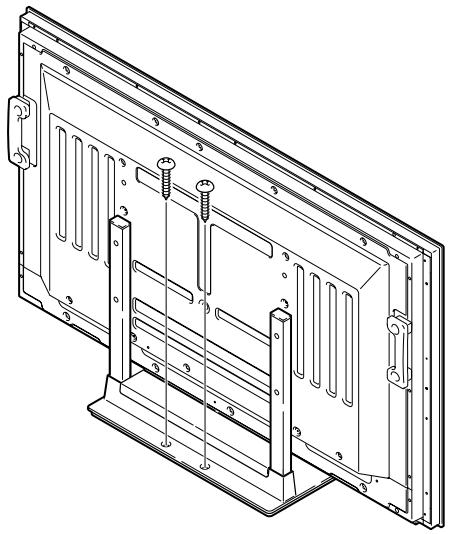

Stabilisierung auf dem Tisch

Stabilisieren Sie die Einheit unter Verwendung handelsüblicher Schrauben, wie im Bild dargestellt.

Hinweis

Verwenden Sie zur Stabilisierung der Einheit auf einem Tisch nur Schrauben, die einen Nenndurchmesser von 6 mm haben und die mindestens 20 mm lang sind.

9 mm bis 15 mm 6 mm Mind. 20 mm

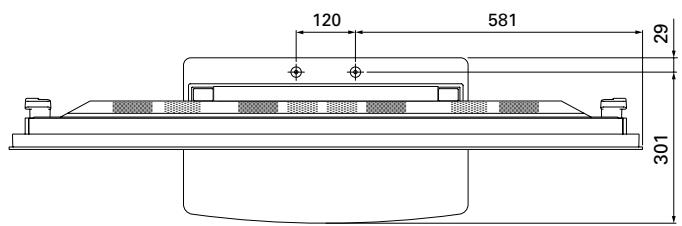

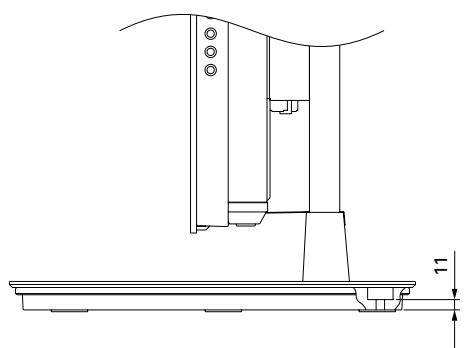

◆ Position der Schrauben

Verwenden Sie zur Stabilisierung der Einheit auf einem Tisch nur Schrauben mit einem Nenndurchmesser von 6 mm und einer Länge von über 20 mm.

Einheit: mm

120 581 29 301

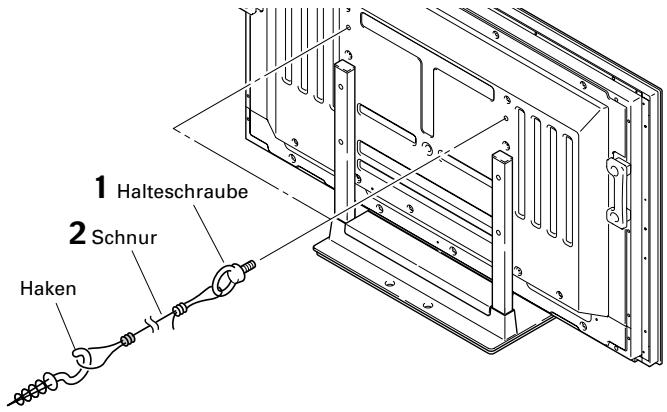

Verwendung einer Wand zur Stabilisierung

1 Montage von Schrauben (Haken) an das Plasmadisplay zur Verhinderung des Umfallens.
2 Verwendung von reißfesten Schnuren zur ausreichenden und sicheren Stabilisierung an einer Wand, einem Pfeiler oder einem anderen stabilen Bauelement.

Führen Sie diese Arbeiten in der gleichen Weise auf der linken und der rechten Seite aus.

Hinweis

Verwenden Sie handelsübliche Halteschrauben, Schnuren und Haken.

Empfohlene Halteschrauben:

Nenndurchmesser M8

Länge 12 mm bis 15 mm

1 Halteschraube 2 Schnur Haken

Vorsicht!

• Für das Plasmadisplay muss ein ausreichend stabiler Tisch oder eine entsprechende Bodenfläche gewählt werden. Geschieht das nicht, könnte es zu einem Unfall mit Verletzungen oder mit Sachschaden kommen.
• Bitte treffen Sie die nötigen Vorsichtsmaßnahmen zur Verhinderung des Fallens oder Umkippens im Falle von Gefahren wie beispielsweise Erdbeben oder von Unfällen.
• Wenn Sie diese Vorsichtsmaßnahmen nicht treffen, könnte das Plasmadisplay herunterfallen oder umfallen und so zu einem Unfall mit Verletzungen führen.
• Die Schrauben, Halteschrauben, Ketten und Haken, die Sie zur Sicherung des Plasmadisplays verwenden, um es vor dem Umfallen zu bewahren, können je nach dem Aufbau und der Dicke der Fläche, auf der es montiert wird, variieren.
• Wählen Sie die jeweils geeigneten Schrauben, Halteschrauben, Ketten und Haken, nachdem Sie sich zunächst die vorgesehene Fläche genau angesehen haben, um ihre Dicke und ihren Aufbau zu beurteilen, und nachdem Sie, wenn erforderlich, einen Fachmann konsultiert haben.

Installation des Plasmadisplays an einem Gestell usw.

Vorsicht!

Bitte achten Sie darauf, dass das Plasmadisplay bei der Installation an einem Gestell usw. von zwei Personen gehalten wird.

Handhabung des Plasmadisplays

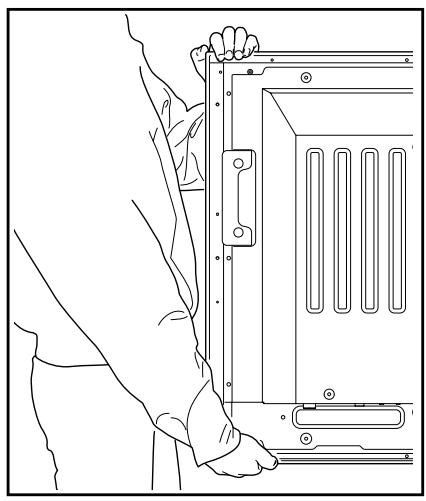

Halten des

Plasmadisplays in aufrechter Stellung:

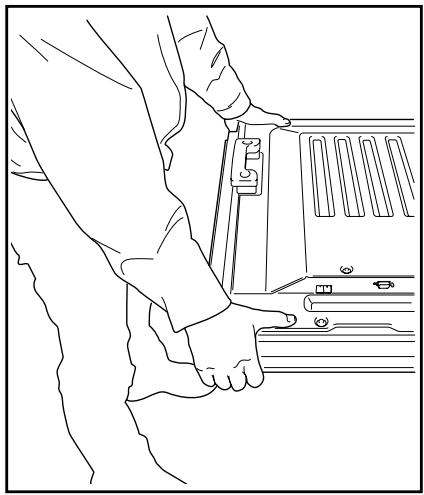

Niederlegen des Plasmadisplays:

Außenabmessungen 576 mm (Breite) x 491 mm (Höhe) x 335 mm (Tiefe)

Gewicht 5,9 kg

- Die obigen technischen Daten und das Äußere können, um das Produkt zu verbessern, ohne vorherige Ankündigung verändert werden.

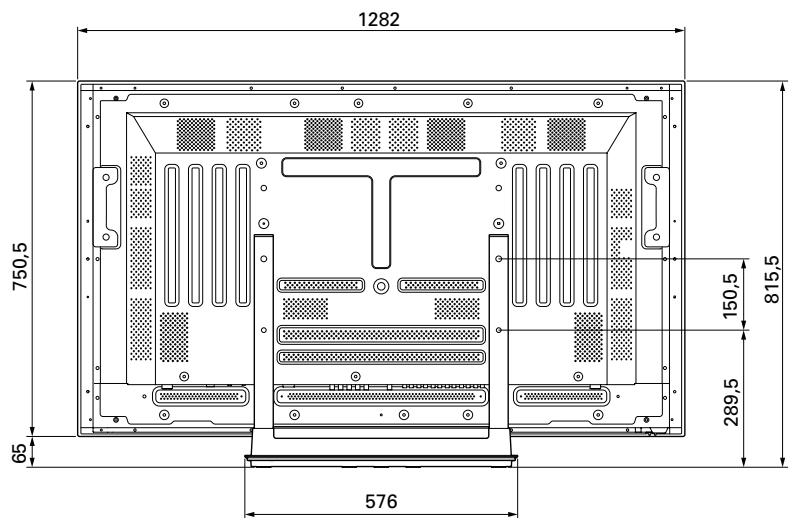

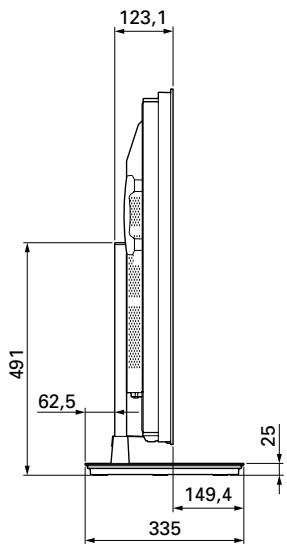

Darstellung der Abmessungen

Einheit: mm

1282 750,5 65 576 150,5 815,5 289,5

123,1 491 62,5 149,4 335 25

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2006 Pioneer Corporation.

Alle Rechte vorbehalten.
