PDK-TS23 - Mediaplayer PIONEER - Gratis gebruiksaanwijzing en handleiding

Producttype	Tafelsupport voor plasmascherm
Merk	Pioneer
Model	PDK-TS23
Compatibiliteit	Pioneer PDP-5000EX en PRO-FHD1 plasmaschermen
Afmetingen (L x H x D)	576 mm x 491 mm x 335 mm
Gewicht	5,9 kg
Materiaal	Staal en kunststof
Kleur	Zwart
Inbegrepen onderdelen	Tafelafdekking (1), schroeven (4 mm x 10 mm) x 4, montagebouten M8x20 (2), montagebouten M8x40 (2), steunkolommen (2), camouflagepaneel (1), inbussleutel (1), handleiding (1)
Installatie	Vereist twee personen; installatie op een vlak en stabiel oppervlak; alle schroeven stevig vastdraaien
Veiligheid	Valbeveiligingsmaatregelen voorzien (schroeven van min. 6 mm diameter en 20 mm lang voor bevestiging aan tafel, haken en kabels voor wandmontage)
Onderhoud	Reinigen met een zachte, droge doek; geen schurende middelen gebruiken
Repareerbaarheid	Reserveonderdelen verkrijgbaar via erkende Pioneer-dealer
Garantie	Raadpleeg de dealer

Veelgestelde vragen - PDK-TS23 PIONEER

Welke plasmaschermen zijn compatibel met de PDK-TS23-standaard?

De standaard is uitsluitend ontworpen voor de Pioneer PDP-5000EX en PRO-FHD1-modellen. Gebruik met andere modellen kan instabiliteit veroorzaken.

Hoeveel personen zijn er nodig om deze standaard te installeren?

De installatie moet altijd door minstens twee personen worden uitgevoerd vanwege het gewicht van het scherm (ongeveer 40 kg).

Kan ik deze standaard gebruiken voor een scherm van een ander merk?

Nee, de PDK-TS23 is specifiek ontworpen voor Pioneer-plasmaschermen. Gebruik met andere merken kan gevaarlijk zijn en het scherm doen vallen.

Wat is het maximale draagvermogen van de voet?

De standaard is ontworpen om een plasmascherm van ongeveer 40 kg te dragen. Houd u aan deze limiet om risico's te voorkomen.

Hoe bevestig ik de standaard aan een tafel om omvallen te voorkomen?

Gebruik schroeven met een diameter van 6 mm en een lengte van minstens 20 mm (niet meegeleverd) om de standaard aan de tafel te bevestigen. Volg het schema op pagina 18 van de handleiding.

Is het mogelijk de standaard aan de muur te bevestigen?

Ja, u kunt haken (M8, lengte 12-15 mm) en sterke kabels (niet meegeleverd) gebruiken om de standaard aan een muur of pilaar te bevestigen, om vallen te voorkomen.

Hoe installeer ik het meegeleverde camouflagepaneel?

Verwijder de dubbelzijdige plakband, plaats het camouflagepaneel op de tafelafdekking en centreer het, druk vervolgens stevig om het te bevestigen. Zorg dat er geen openingen zijn.

Welke gereedschappen zijn nodig voor de montage?

De 6 mm inbussleutel (meegeleverd) is nodig om de M8-bouten aan te draaien. Geen ander speciaal gereedschap is vereist.

Hoe reinig ik de standaard?

Gebruik een zachte, droge doek. Gebruik geen chemicaliën, schurende middelen of oplosmiddelen die het oppervlak kunnen beschadigen.

Wat te doen bij verlies van onderdelen (schroeven, bouten)?

Neem contact op met uw Pioneer-dealer of de klantenservice voor originele reserveonderdelen.

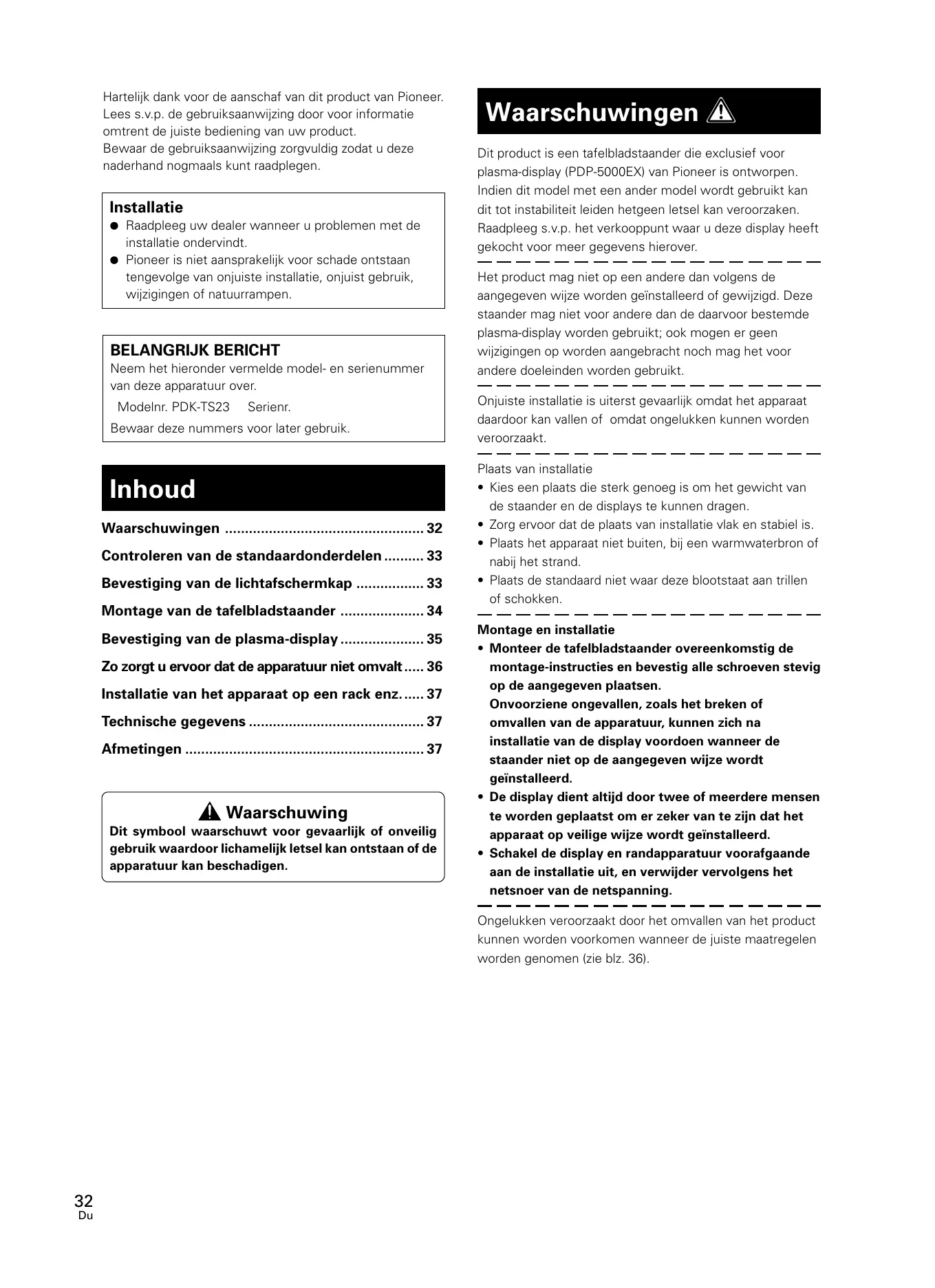

GEBRUIKSAANWIJZING PDK-TS23 PIONEER

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gebruiksaanwijzing door voor informatie omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze naderhand nogmaals kunt raadplegen.

Installatie

• Raadpleeg uw dealer wanneer u problemen met de installatie ondervindt.
• Pioneer is niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installatie, onjuist gebruik, wijzigingen of natuurrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en serienummer van deze apparatuur over.

Modelnr. PDK-TS23 Serienr.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 32

Controleren van de standaardonderdelen .... 33

Bevestiging van de lichtafschermkap .... 33

Montage van de tafelbladstaander 34

Bevestiging van de plasma-display 35

Zo zorgt u ervoor dat de apparatuur niet omvalt ..... 36

Installatie van het apparaat op een rack enz..... 37

Dit symbool waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadigen.

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor plasma-display (PDP-5000EX) van Pioneer is ontworpen. Indien dit model met een ander model wordt gebruikt kan dit tot instabiliteit leiden hetgeen letsel kan veroorzaken. Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voor meer gegevens hierover.

Het product mag niet op een andere dan volgens de aangegeven wijze worden geïnstalleerd of gewijzigd. Deze staander mag niet voor andere dan de daarvoor bestemde plasma-display worden gebruikt; ook mogen er geen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gebruikt.

Onjuiste installatie is uiterst gevaarlijk omdat het apparaat daardoor kan vallen of omdat ongelukken kunnen worden veroorzaakt.

Plaats van installatie

• Kies een plaats die sterk genoeg is om het gewicht van de staander en de displays te kunnen dragen.
• Zorg ervoor dat de plaats van installatie vlak en stabiel is.
• Plaats het apparaat niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standaard niet waar deze blootstaat aan trillen of schokken.

Montage en installatie

• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen.
  Onvoorziene ongevallen, zoals het breken of omvallen van de apparatuur, kunnen zich na installatie van de display voordoen wanneer de staander niet op de aangegeven wijze wordt geïnstalleerd.
• De display dient altijd door twee of meerdere mensen te worden geplaatst om er zeker van te zijn dat het apparaat op veilige wijze wordt geïnstalleerd.
• Schakel de display en randapparatuur voorafgaande aan de installatie uit, en verwijder vervolgens het netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product kunnen worden voorkomen wanneer de juiste maatregelen worden genomen (zie blz. 36).

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installatie of alle standaardonderdelen aanwezig zijn.

• Voetstuk x 1


• Montagebouten ① (M8 x 20 mm: zwart) x 2

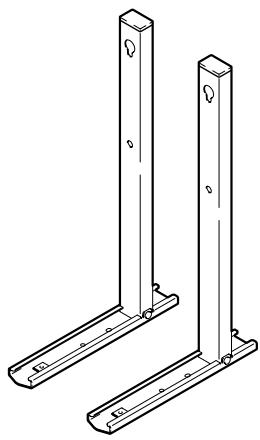

• Opzetstukken (links en rechts, onderling verwisselbaar) x 2


• Montagebouten ② (M8 x 40 mm: zwart) x 2


• Lichtafschermkap x 1


• Zeskantsleutel x 1 (Andere kant 6 mm te gebruiken met M8-bouten)


• Gebruiksaanwijzing (deze handleiding) x 1


Pioneer sound vision soul テーブルトップスタンド Table top stand Pied de table Tischständer Supporto di tavado Tafabidaastaende Soporte de mesa 床上支架 PDK-TS23 取放説明書 Operating instructions Mode d'emploi Bedenunverleitung Instruzioni per fuso Gebruiksanteiging Manual de instrucciones 操作手册

Bevestiging van de lichtafschermkap

Dit element zorgt ervoor dat de kabels die aan de achterzijde van de plasma-display op het voetstuk zijn bevestigd geen licht weerkaatsen.

Let op

Bevestig dit element nadat het voetstuk op een vlakke en stabiele ondergrond is vastgezet.

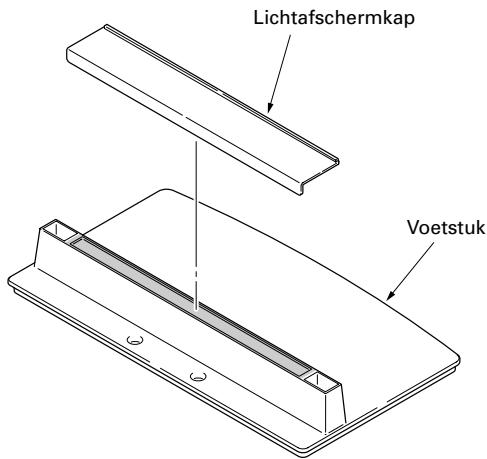

Lichtafschermkap Voetstuk

Wijze van bevestiging

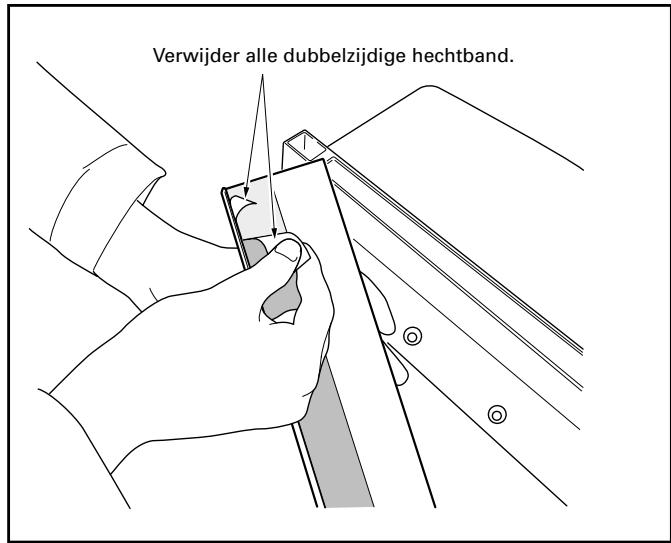

1 Verwijder de dubbelzijdige hechtband van de lichtafschermkap.

Verwijder alle dubbelzijdige hechtband.

Bevestiging van de lichtafschermkap

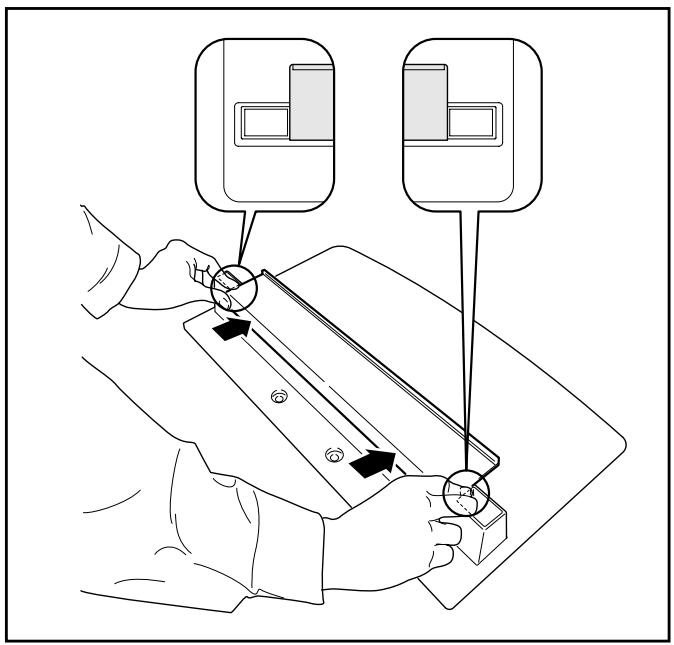

2 Houd de uiteinden van de lichtafschermkap stevig vast en breng de kap met de dubbelzijdige hechtband op het voetstuk aan.

• Zorg ervoor dat de lichtafschermkap niet de invoeggaten voor het opzetstuk afdekt.
• Bevestig de kap stevig op zijn plaats zodat er geen tussenruimte ontstaat (Zie figuur rechts). Indien dit wel het geval is, is het mogelijk dat de lichtafschermkap loslaat.

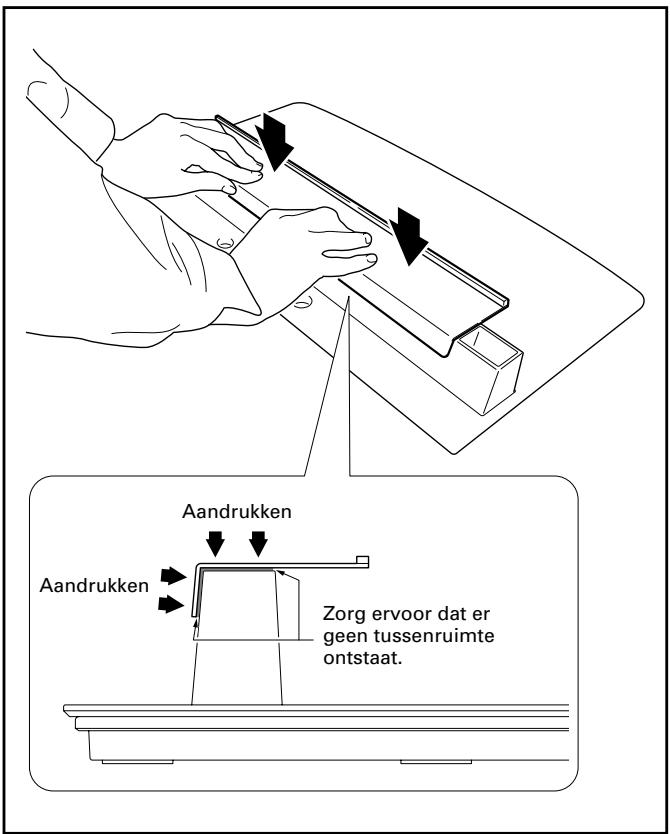

3 Bevestig de kap stevig op zijn plaats door hem van bovenaf aan te drukken.

Aandrukken Aandrukken Zorg ervoor dat er geen tussenruimte ontstaat.

Montage van de tafelbladstaander

Wijze van montage

1 Keer het voetstuk om zodat de onderzijde naar boven wijst.

Let op

Zorg ervoor dat de lichtafschermkap niet wordt bekrast of beschadigd wanneer het voetstuk wordt omgekeerd.

2 Voeg de opzetstukken in het voetstuk.
3 Draai de schroeven aan om de opzetstukken vast te zetten.

Let op

Plaats een zachte doek onder het voetstuk wanneer de staander wordt gemonteerd.

Indien er voorafgaande aan de montage geen doek onder wordt neergelegd, kunnen er aan de bovenzijde van het voetstuk krassen ontstaan.

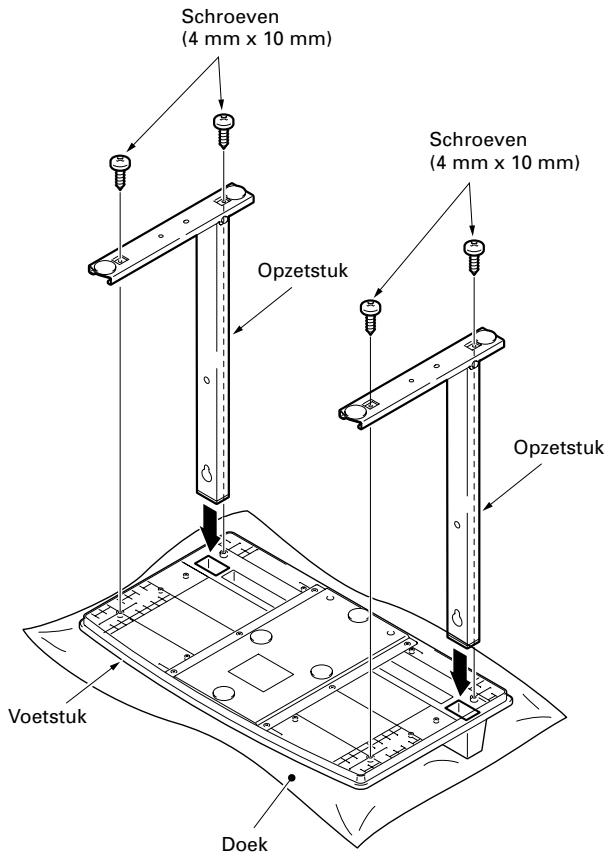

Schroeven (4 mm x 10 mm) Schroeven (4 mm x 10 mm) Opzetstuk Opzetstuk Voetstuk Doek

Bevestiging van de plasma-display

Waarschuwing

Het gewicht van de plasma-display bedraagt ongeveer 40 kg, vanwege hun vlakke vorm zijn ze instabiel. Vanwege hun vlakke vorm zijn ze instabiel en zijn er tenminste twee mensen nodig voor de montage en installatie.

Let op

• Voeg de bouten verticaal in de gaten.
• Plaats een doek of beschermkleed om de display te beschermen tegen krassen en schade.
• Monteer de plasma-display alleen wanneer deze vlak op een tafel of andere gelijksoortige ondergrond ligt.
• Beweeg de tafelbladstaander zodanig dat de schroefgaten van de staander en de moeren ter bevestiging van de hoofddisplay werden opgelijnd.

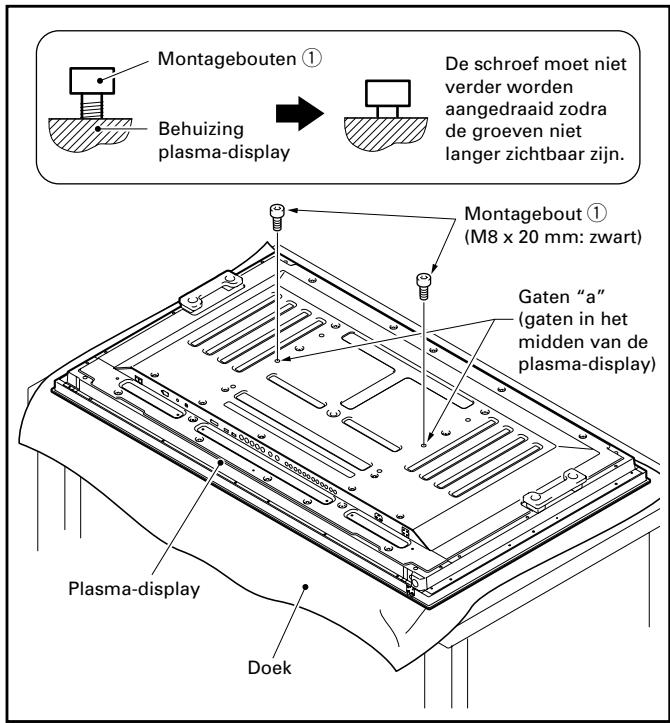

1 Wanneer de plasma-display vlak op de tafel ligt kunnen de twee montagebouten ① (M8 x 20 mm: zwart) in gaten "a" in het midden van de behuizing van de plasma-display worden ingebracht en vastgezet.

Nu kunnen deze bouten ① worden aangedraaid totdat de groeven niet langer vanaf de zijkant zichtbaar zijn (de display kan niet worden aangebracht wanneer de bouten volledig zijn aangedraaid).

Montagebouten ① Behuizing plasma-display De schroef moet niet verder worden aangedraaid zodra de groeven niet langer zichtbaar zijn. Montagebout ① (M8 x 20 mm: zwart) Gaten "a" (gaten in het midden van de plasma-display) Plasma-display Doek

Let op

Let op dat de plasma-display niet bekrast en beschadigd raakt wanneer hij wordt neergelegd.

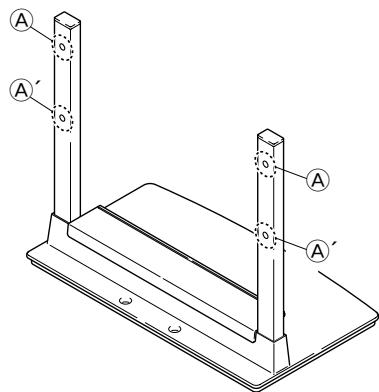

■ De schroefgaten van het opzetstuk wanneer de staander op een tafel wordt gebruikt

Gebruik Ⓐ en Ⓐ' in de volgende figuur.

A A' A A'

2 Haak de opzetstukgaten Ⓐ aan de boutkoppen van de montagebouten ① zoals in bovenstaande figuur aangegeven, en schuif de staander vervolgens rechtop in de hoofdplasma-display totdat deze op de montagebouten aansluit ①.
3 Geleid de montagebouten ② (M8 x 40 mm: zwart) door de opzetstukken Ⓐ', en draai deze vervolgens met de bijgeleverde zeskantsleutel in de plasma-display.

Draai de bouten stevig aan.

4 Draai de montagebouten ① stevig aan met de bijgeleverde zeskantsleutel.

Draai de bouten stevig aan.

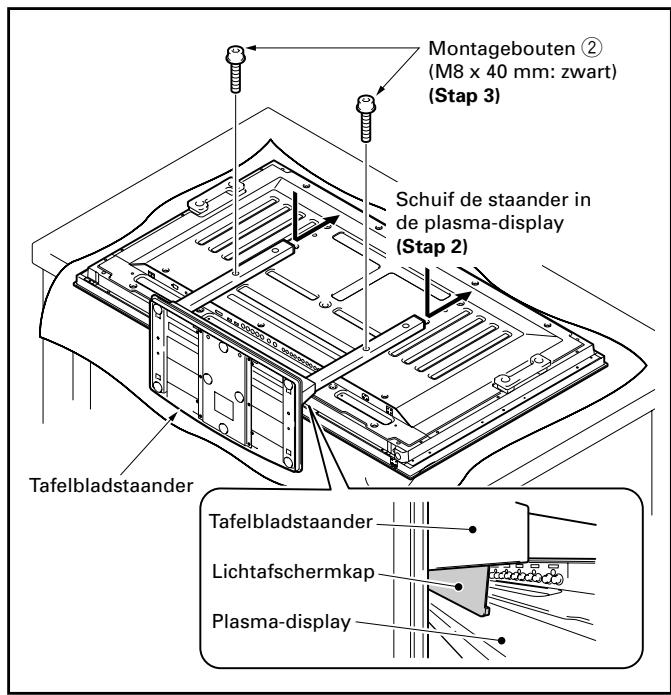

Montagebouten ② (M8 x 40 mm: zwart) (Stap 3) Schuif de staander in de plasma-display (Stap 2) Tafelbladstaander Tafelbladstaander Lichtafschermkap Plasma-display

Let op

• Bevestig de plasma-display zodanig dat de lichtafschermkap de onderzijde van het achteroppervlak van de display raakt.
• Zie blz. 37 voor plaatsing op een rek etc.

Zo zorgt u ervoor dat de apparatuur niet omvalt

Zorg ervoor nadat de staander is geïnstalleerd, dat de apparatuur niet omvalt.

Stabiliteit op de tafel

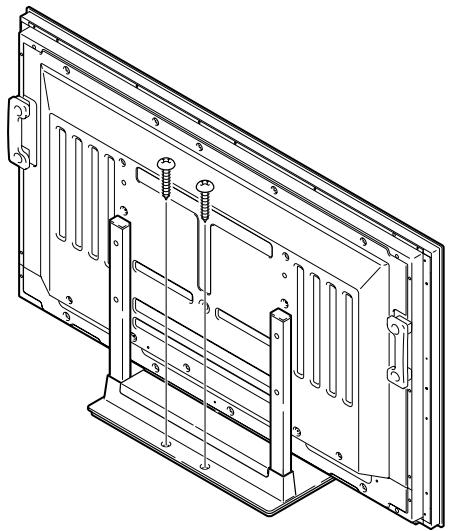

Zorg voor stabiliteit van de apparatuur zoals in de figuur aangegeven met schroeven die in de winkel verkrijgbaar zijn.

Let op

Voor het stabiel plaatsen van de apparatuur op een tafel, moeten schroeven met een nominale diameter van 6 mm en een lengte van minimaal 20 mm worden gebruikt.

9 mm tot 15 mm 6 mm Min. 20 mm

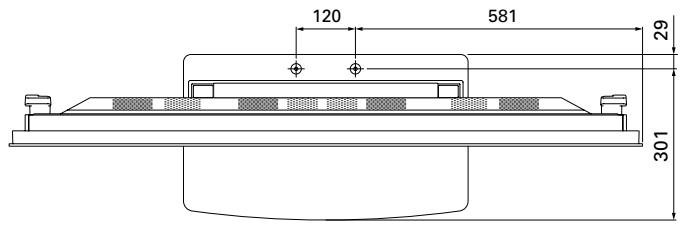

◆ Positie van de schroeven

Voor het stabiel plaatsen van de standaard op een tafel, moeten schroeven met een nominale diameter van 6 mm en een lengte van tenminste 20 mm worden gebruikt.

Eenheid: mm

120 581 29 301

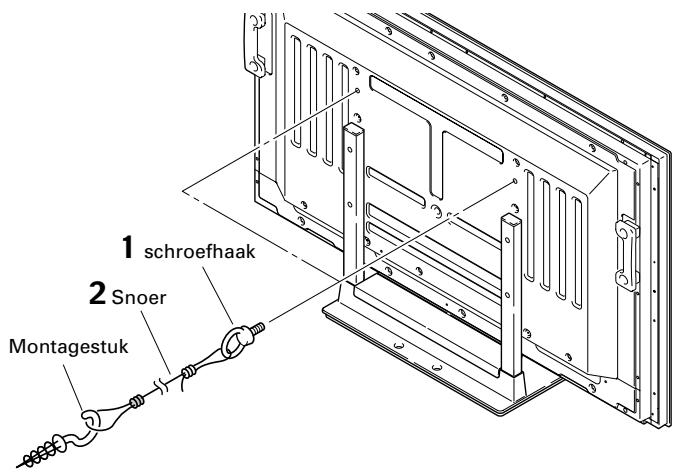

Gebruik van een muur voor stabiliteit

1 Bevestiging van de bouten (haken) aan de plasma-display zodat deze niet omvalt.
2 Gebruik stevige snoeren om de display op de juiste wijze stabiliteit te geven, en deze stevig aan een muur, zuil of ander stevig element te bevestigen.

Dit dient op dezelfde wijze aan de linker- en rechterzijde van de display te worden gedaan.

Let op

Gebruik haken, snoeren en appendages die in de winkel verkrijgbaar zijn.

Aanbevolen schroefhaak:

Nominale diameter M8

Lengte 12 mm tot 15 mm

12 mm tot 15 mm

1 schroefhaak 2 Snoer Montagestuk

Waarschuwing

• De tafel of het gedeelte van de grond dat voor de apparatuur wordt gebruikt dient stevig genoeg te zijn ter ondersteuning van de plasma-display; indien dit niet het geval is, kan lichamelijk letsel worden veroorzaakt.
• Zorg ervoor wanneer de plasma-display wordt geïnstalleerd, dat de juiste maatregelen worden getroffen zodat deze niet valt of kantelt, zoals tijdens een aardbeving of bij ongevallen.
• Indien u deze voorzorgsmaatregelen niet neemt kan de plasma-display omvallen en letsel veroorzaken.
• De schroeven, schroefhaken, kettingen en overige montagestukken die u gebruikt ter versteviging van de plasma-display zodat deze niet kantelt variëren al naar gelang de samenstelling en dikte van het oppervlak waarop deze wordt aangebracht.
• Kies de juiste schroeven, haken, kettingen en overige montagestukken nadat u eerst het oppervlak grondig heeft onderzocht op de juiste dikte en samenstelling en nadat u, indien nodig, een erkend installateur heeft geraadpleegd.

Installatie van het apparaat op een rack enz.

Waarschuwing

Zorg ervoor dat de plasma-display door twee personen wordt vastgehouden wanneer deze op een rek etc. wordt geplaatst.

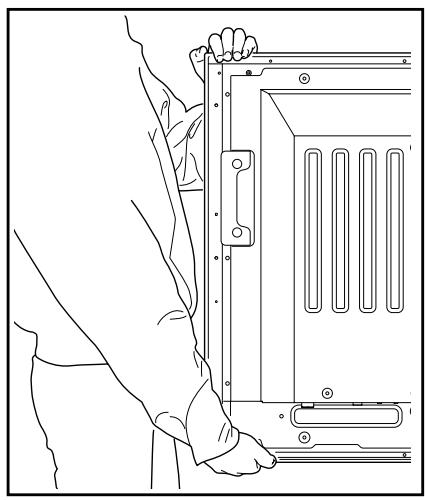

Hoe de plasma-display dient te worden gehanteerd

Zo zet u de plasma- display rechtop:

Afmetingen buitenzijde 576 mm (B) x 491 mm (H) x 335 mm (D) Gewicht 5,9 kg

- Het is mogelijk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

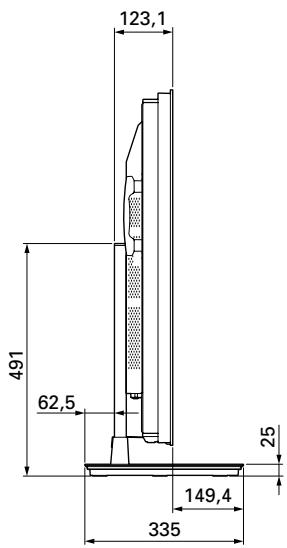

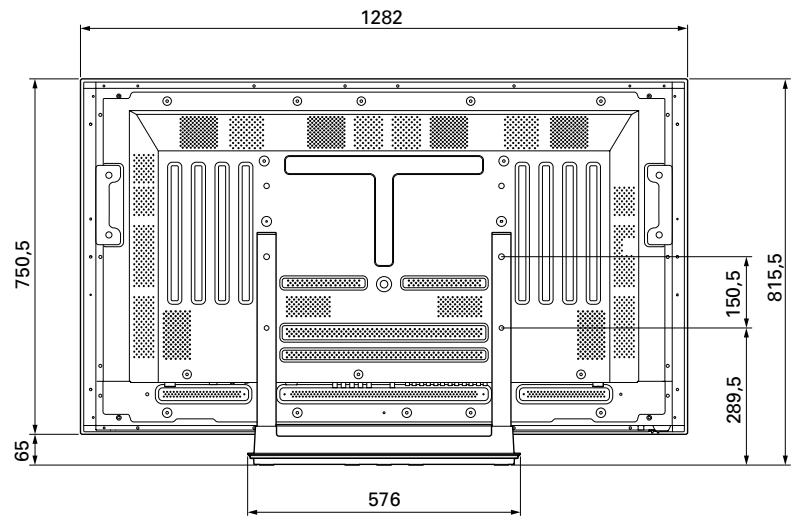

Afmetingen

Eenheid: mm

1282 750,5 65 576 150,5 815,5 289,5

123,1 491 62,5 149,4 335 25
