Type de produit	Support de table pour écran plasma
Marque	Pioneer
Modèle	PDK-TS23
Compatibilité	Écrans plasma Pioneer PDP-5000EX et PRO-FHD1
Dimensions (L x H x P)	576 mm x 491 mm x 335 mm
Poids	5,9 kg
Matériau	Acier et plastique
Coloris	Noir
Pièces fournies	Couverture de table (1), vis (4 mm x 10 mm) x 4, boulons d'installation M8x20 (2), boulons d'installation M8x40 (2), colonnes de support (2), écran occultant (1), clé hexagonale (1), mode d'emploi (1)
Installation	Nécessite deux personnes ; installation sur surface plane et stable ; fixer solidement toutes les vis
Sécurité	Prévoir des mesures anti-chute (vis de 6 mm minimum 20 mm de long pour fixation sur table, crochets et câbles pour fixation murale)
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs
Réparabilité	Pièces détachées disponibles via revendeur agréé Pioneer
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - PDK-TS23 PIONEER

Quels écrans plasma sont compatibles avec le support PDK-TS23 ?

Le support est conçu exclusivement pour les modèles Pioneer PDP-5000EX et PRO-FHD1. L'utilisation avec d'autres modèles peut entraîner une instabilité.

Combien de personnes sont nécessaires pour installer ce support ?

L'installation doit toujours être réalisée par au moins deux personnes en raison du poids de l'écran (environ 40 kg).

Puis-je utiliser ce support pour un écran d'une autre marque ?

Non, le PDK-TS23 est spécifiquement conçu pour les écrans plasma Pioneer. L'utiliser avec d'autres marques peut être dangereux et entraîner la chute de l'écran.

Quelle est la charge maximale supportée par le pied ?

Le support est conçu pour supporter un écran plasma d'environ 40 kg. Respectez cette limite pour éviter tout risque.

Comment fixer le support sur une table pour éviter qu'il ne bascule ?

Utilisez des vis de 6 mm de diamètre et d'au moins 20 mm de long (non fournies) pour visser le support dans la table. Suivez le schéma page 18 de la notice.

Est-il possible de fixer le support au mur ?

Oui, vous pouvez utiliser des crochets (M8, longueur 12-15 mm) et des câbles solides (non fournis) pour attacher le support à un mur ou pilier, afin de prévenir toute chute.

Comment installer l'écran occultant fourni ?

Retirez le ruban adhésif double face, placez l'écran occultant sur la couverture de table en le centrant, puis appuyez fermement pour le fixer. Assurez-vous qu'il n'y a pas d'espace libre.

Quels outils sont nécessaires pour le montage ?

La clé hexagonale de 6 mm (fournie) est nécessaire pour serrer les boulons M8. Aucun autre outil spécial n'est requis.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques, d'abrasifs ou de solvants qui pourraient endommager la surface.

Que faire en cas de perte de pièces (vis, boulons) ?

Contactez votre revendeur Pioneer ou le service après-vente pour obtenir des pièces de rechange d'origine.

MODE D'EMPLOI PDK-TS23 PIONEER

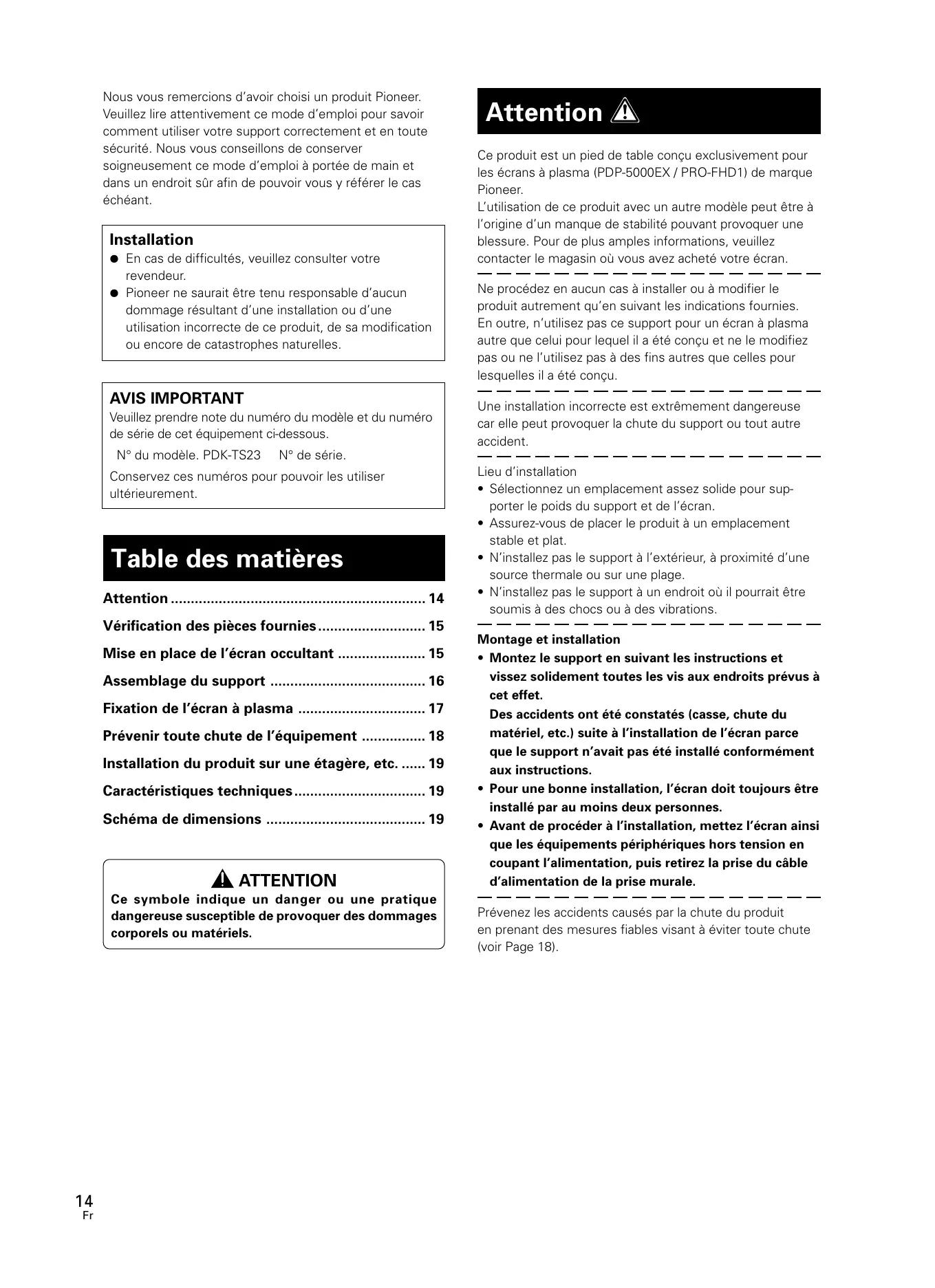

Nous vous remercions d'avoir choisi un produit Pioneer. Veuillez lire attentivement ce mode d'emploi pour savoir comment utiliser votre support correctement et en toute sécurité. Nous vous conseillons de conserver soigneusement ce mode d'emploi à portée de main et dans un endroit sûr afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait être tenu responsable d'aucun dommage résultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

AVIS IMPORTANT

Veuillez prendre note du numéro du modèle et du numéro de série de cet équipement ci-dessous.

N° du modèle. PDK-TS23 N° de série.

Conservez ces numéros pour pouvoir les utiliser ultérieurement.

Table des matières

Attention 14

Vérification des pièces fournies.... 15

Mise en place de l'écran occultant .... 15

Assemblage du support 16

Fixation de l'écran à plasma 17

Prévenir toute chute de l'équipement ..... 18

Installation du produit sur une étagère, etc. ..... 19

Caractéristiques techniques.... 19

Schéma de dimensions ...... 19

ATTENTION

Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels.

Attention

Ce produit est un pied de table conçu exclusivement pour les écrans à plasma (PDP-5000EX / PRO-FHD1) de marque Pioneer.

L'utilisation de ce produit avec un autre modèle peut être à l'origine d'un manque de stabilité pouvant provoquer une blessure. Pour de plus amples informations, veuillez contacter le magasin où vous avez acheté votre écran.

Ne procédez en aucun cas à installer ou à modifier le produit autrement qu'en suivant les indications fournies. En outre, n'utilisez pas ce support pour un écran à plasma autre que celui pour lequel il a été conçu et ne le modifiez pas ou ne l'utilisez pas à des fins autres que celles pour lesquelles il a été conçu.

Une installation incorrecte est extrêmement dangereuse car elle peut provoquer la chute du support ou tout autre accident.

Lieu d'installation

• Sélectionnez un emplacement assez solide pour supporter le poids du support et de l'écran.
• Assurez-vous de placer le produit à un emplacement stable et plat.
• N'installez pas le support à l'extérieur, à proximité d'une source thermale ou sur une plage.
• N'installez pas le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Montage et installation

• Montez le support en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet.
  Des accidents ont été constatés (casse, chute du matériel, etc.) suite à l'installation de l'écran parce que le support n'avait pas été installé conformément aux instructions.
• Pour une bonne installation, l'écran doit toujours être installé par au moins deux personnes.
• Avant de procéder à l'installation, mettez l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirez la prise du câble d'alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit en prenant des mesures fiables visant à éviter toute chute (voir Page 18).

Vérification des pièces fournies

Veuillez vous assurer que vous possédez bien toutes les pièces nécessaires avant de procéder au montage et à l'installation du support.

• Couverture de table x 1 unité


• Vis (4 mm x 10 mm) x 4 unités


• Boulons d'installation ① (M8 x 20 mm : noir) x 2 unités

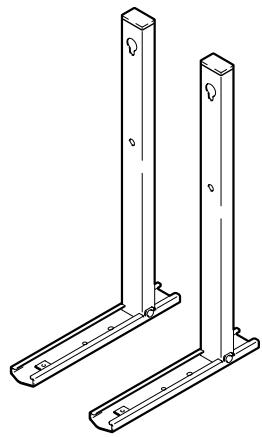

• Colonnes de support (gauche et droite, interchangeables) x 2 unités


• Boulons d'installation ② (M8 x 40 mm : noir) x 2 unités


• Ecran occultant x 1


• Clé hexagonale x 1 unité (Taille en diagonale 6 mm pour utilisation M8)


• Mode d'emploi (ce document) x 1 exemplaire


Pioneer sound vision soul テーブルトップスタンド Table top stand Pied de table Tischständer Supporto di tavolo Tafidabutsender Soporte de mesa 边上空间 PDK-TS23 取扱説明書 Operating instructions Mode d'emploi Bedenungsanleitung Instruzioni per fuso Gobruktusanleitung Manual de instrucciones 操作手册

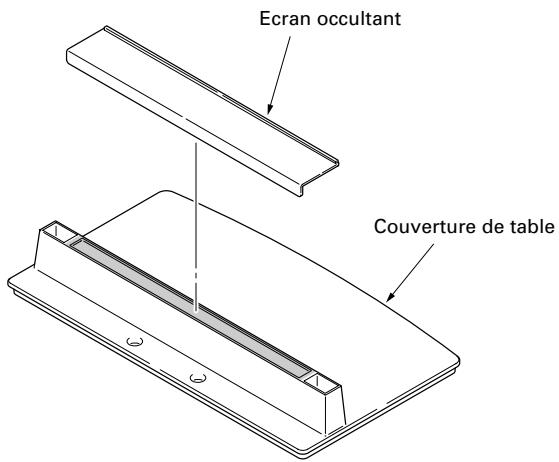

Mise en place de l'écran occultant

Il empêche que les câbles branchés au dos de l'écran à plasma ne se reflètent sur la couverture de table.

Remarque

Installez-le une fois que vous avez fixé la couverture de table sur une surface plane et stable.

Ecran occultant Couverture de table

Procédure d'installation

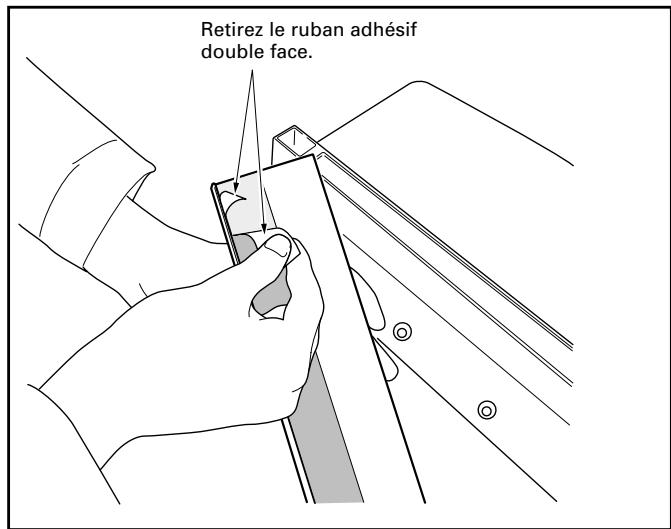

1 Retirez le ruban adhésif double face qui se trouve sur l'écran occultant.

Mise en place de l'écran occultant

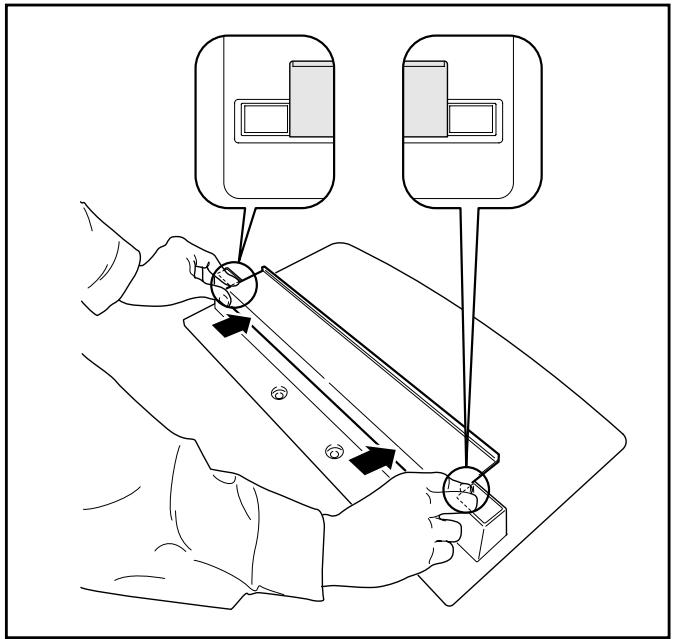

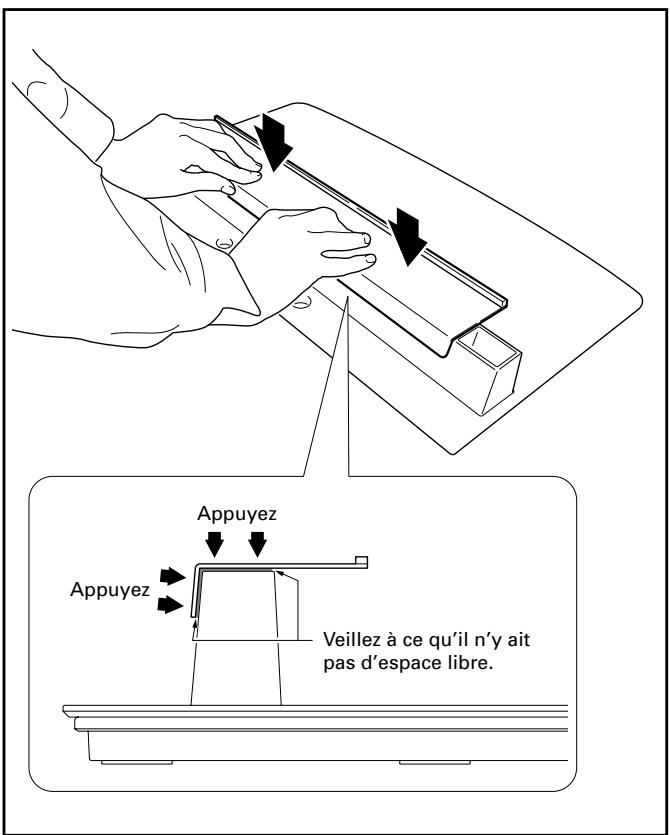

2 Tout en tenant fermement les extrémités de l'écran occultant, mettez-le en place à l'aide du ruban adhésif double face.

• Veillez à ce que l'écran occultant ne déborde pas sur les trous d'insertion.
• Mettez-le en place de façon à ce qu'il n'y ait pas d'espace libre (cf. schéma de droite). S'il y avait un espace libre, l'écran pourrait se décoller.

3 Fixez-le en appuyant sur le dessus.

Appuyez Appuyez Veillez à ce qu'il n'y ait pas d'espace libre.

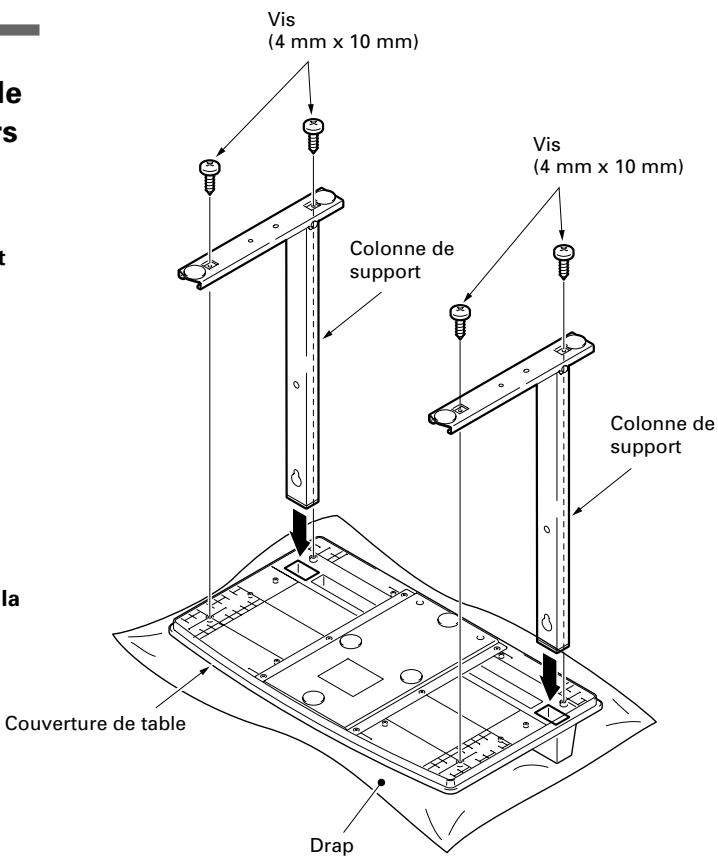

Assemblage du support

Procédure de montage

1 Tournez le support de couverture de table de façon à ce que le dessous regarde vers le haut.

Remarque

Veillez à ne pas endommager ni érafler l'écran occultant lorsque la couverture de table est sur l'envers.

2 Insérez les colonnes de support dans le support de couverture de table.
3 Serrez les vis afin de stabiliser les colonnes de support.

Remarque

Avant de monter le support, glissez un drap doux sous la couverture de table. Sans ce drap, vous risqueriez d'érafler la surface de la couverture de table.

Vis (4 mm x 10 mm) Colonne de support Vis (4 mm x 10 mm) Colonne de support Couverture de table Drap

Attention

Un écran à plasma pèse environ 40 kg. La largeur de ce type d'écran étant limitée, ils ne sont pas stables. Par conséquent, ils doivent toujours être assemblés et installés par deux personnes à la fois.

Remarque

• Introduisez les boulons dans les trous à la verticale.
• Placez une drap ou une bâche afin de protéger l'écran des éraflures ou autres détériorations.
• Montez toujours l'écran à plasma sur une surface plane et stable uniquement.
• Déplacez le support de manière à ce que les fentes du support destinées à recevoir les vis et les boulons qui raccordent l'écran principal soient parfaitement alignées.

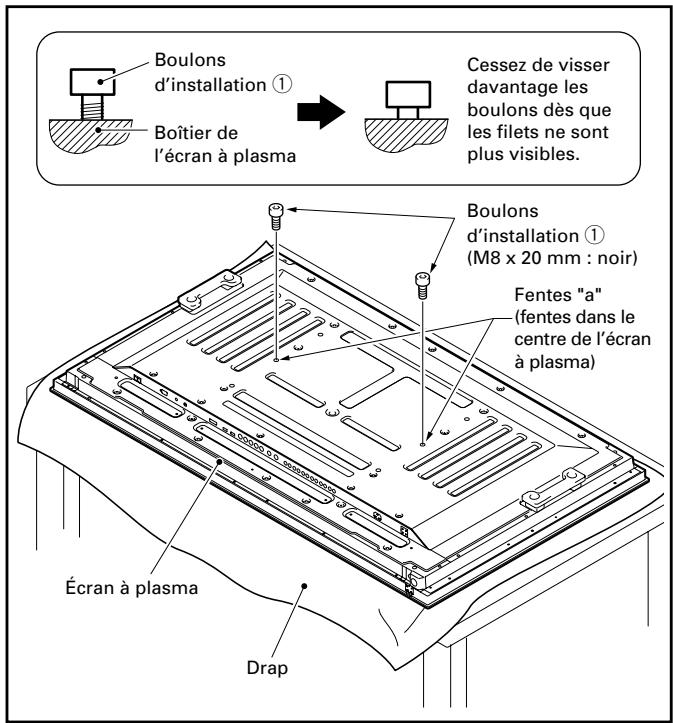

2 Une fois que l'écran à plasma est bien à plat, veuillez insérer et fixer les deux boulons d'installation ① (M8 x 20 mm : noir) dans les fentes "a" placées au centre du boîtier de l'écran à plasma.

Puis, serrez les vis ① jusqu'à ce que les filets ne soient plus visibles quand vous regardez de côté (il vous sera impossible de fixer l'écran à plasma si ces vis sont complètement vissées dans les fentes).

Boulons d'installation ① Boîtier de l'écran à plasma Cessez de visser davantage les boulons dès que les filets ne sont plus visibles. Boulons d'installation ① (M8 x 20 mm : noir) Fentes "a" (fentes dans le centre de l'écran à plasma) Écran à plasma Drap

Remarque

Veillez à ne pas érafler l'écran plasma ni l'endommager lorsque vous le couchez.

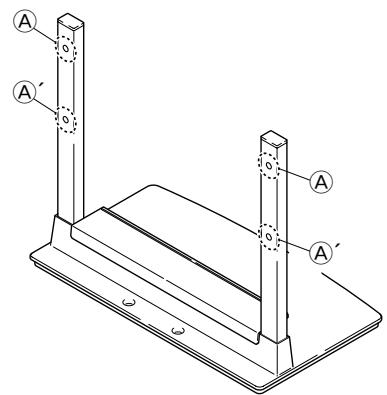

■ Prise en compte des fentes de la colonne de support lorsque le support est utilisé comme support de bureau

Reportez-vous au Ⓐ et Ⓐ' du schéma suivant.

A A' A A'

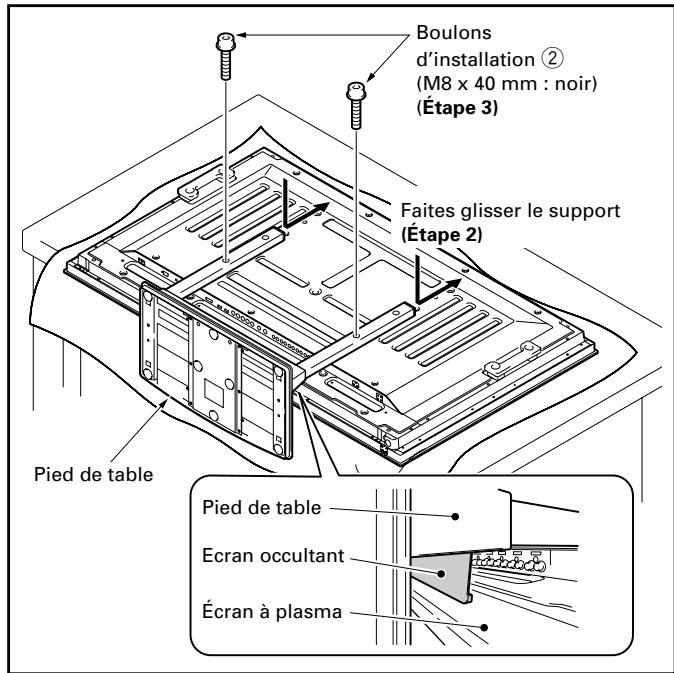

2 Comme indiqué sur le schéma ci-dessus, placez les trous de la colonne de support ⑨ sur les têtes des boulons d'installation ①, puis faites glisser le support vers le haut dans l'écran à plasma principal jusqu'à engagement des boulons d'installation ①.
3 Glissez les boulons d'installation ② (M8 x 40 mm : noir) dans les trous Ⓐ de la colonne de support et vissez-les dans l'écran à plasma principal à l'aide de la clé hexagonale fournie.

Veillez à bien serrer les boulons.

4 Serrez les boulons d'installation ① fermement au moyen de la clé hexagonale fournie.

Veillez à bien serrer les boulons.

Boulons d'installation ② (M8 x 40 mm : noir) (Étape 3) Faites glisser le support (Étape 2) Pied de table Pied de table Ecran occultant Écran à plasma

Remarque

• Installez l'écran à plasma de façon à ce que l'écran occultant touche le bas de sa surface arrière.
• Pour installer l'écran à plasma sur une étagère, voir Page 19.

Prévenir toute chute de l'équipement

Après avoir installé le support, veillez à prendre les précautions nécessaires pour qu'il ne tombe pas.

Stabilisation sur une table

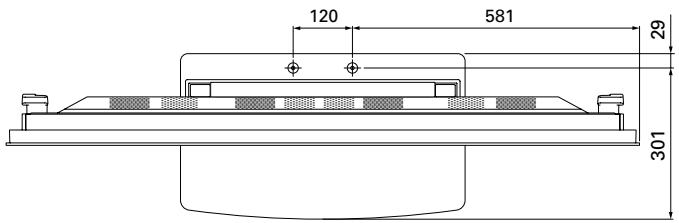

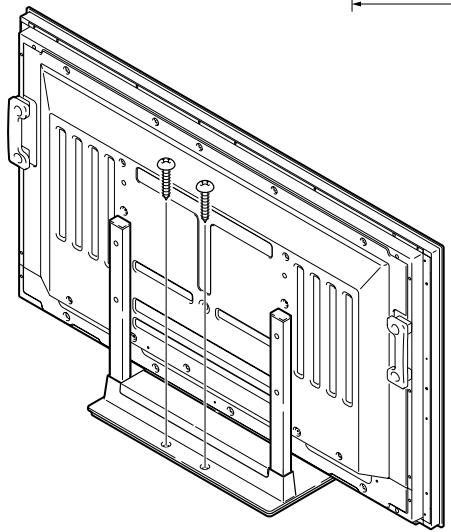

Stabilisez le support comme indiqué sur le schéma à l'aide de vis vendues dans le commerce.

Remarque

Pour stabiliser l'équipement sur une table, utilisez des vis 6 mm d'au moins 20 mm de long.

9 mm à 15 mm 6 mm Min. 20 mm

Pour stabiliser le support sur une table, utilisez des vis 6 mm d'au moins 20 mm de long.

Unité : mm

120 581 29 301

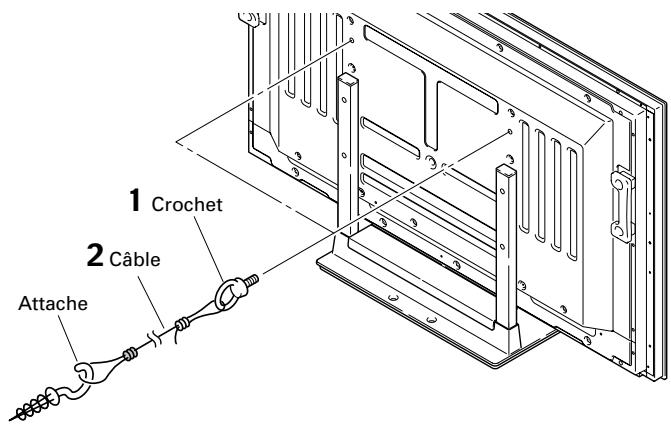

Utilisation d'un mur pour stabiliser le support

1 Fixation des boulons empêchant la chute (crochets) sur l'écran à plasma.
2 Utilisation de câbles solides pour stabiliser le dispositif contre un mur, un pilier ou tout autre élément stable, avec fermeté et de façon appropriée.

Ces opérations doivent être effectuées de la même manière à gauche et à droite.

Remarque

Utilisez des crochets, des câbles et d'autres dispositifs de fixation en vente dans le commerce.

Crochet recommandé : Diamètre nominal M8, longueur de 12 mm à 15 mm.

1 Crochet 2 Cable Attache

Attention

• Choisissez toujours une table ou une portion du sol avec une force suffisante pour supporter l'écran plasma. Il en résulterait autrement des blessures corporelles et des dégâts physiques.
• Lors de l'installation de l'écran plasma, veuillez prendre les mesures de sécurité nécessaires pour l'empêcher de tomber ou de basculer en cas de sinistres comme un tremblement de terre ou un accident.
• Le cas contraire, l'écran plasma pourrait tomber et provoquer des dégâts.
• Les vis, crochets, chaînes et autres raccords que vous utilisez pour fixer en place l'écran plasma afin de l'empêcher de basculer dépendront de la composition et de l'épaisseur de la surface sur laquelle vous le fixez.
• Choisissez les vis, crochets, chaînes et autres raccords appropriés après avoir tout d'abord soigneusement inspecter la surface pour déterminer sa composition et son épaisseur et après avoir pris contact avec un installateur professionnel si besoin est.

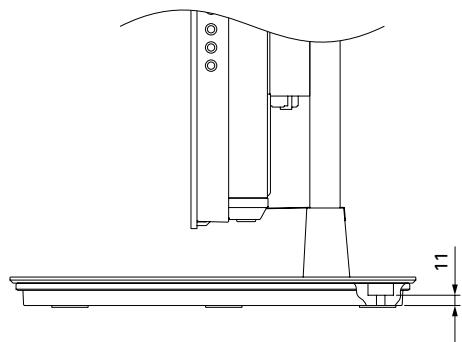

Installation du produit sur une étagère, etc.

Attention

En cas d'installation de l'écran sur une étagère, etc., veillez à ce qu'il soit maintenu par deux personnes.

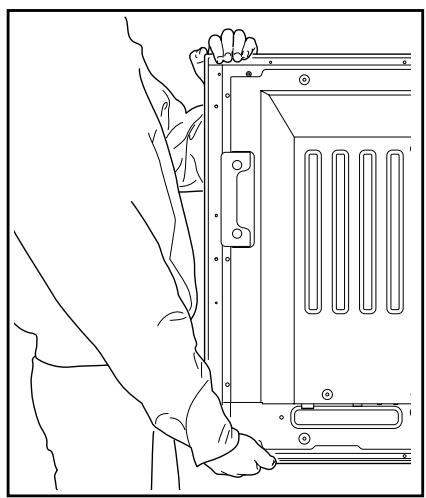

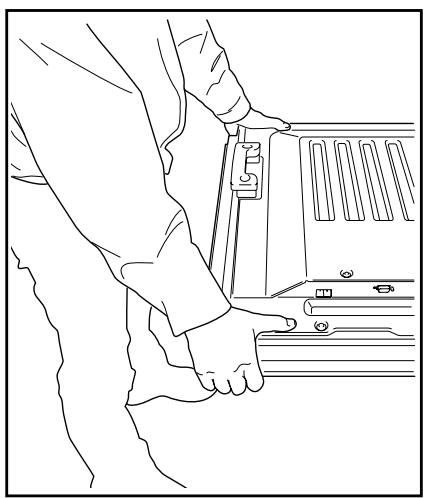

Comment tenir l'écran à plasma

Lorsque vous tenez l'écran à plasma droit :

Lorsque vous couchez l'écran à plasma :

Caractéristiques techniques

Dimensions extérieures 576 mm (largeur) x 491 mm (hauteur) x 335 mm (profondeur) Poids 5,9 kg

- Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent être modifiées sans préavis en vue d'améliorer le produit.

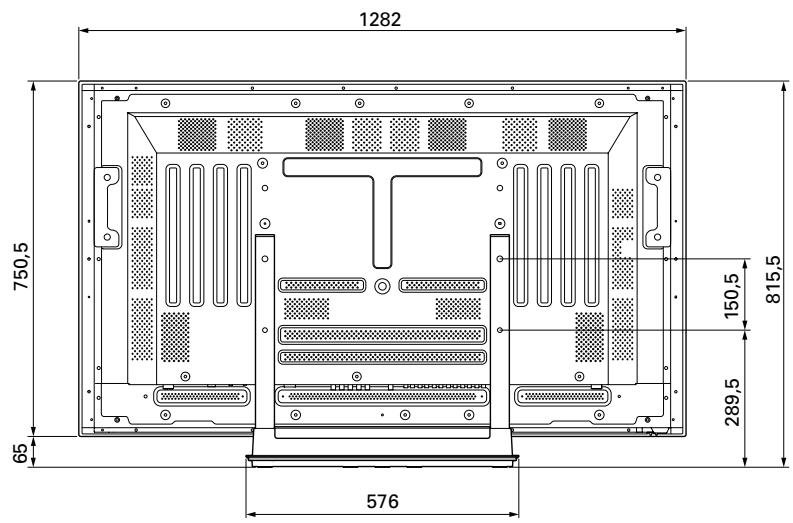

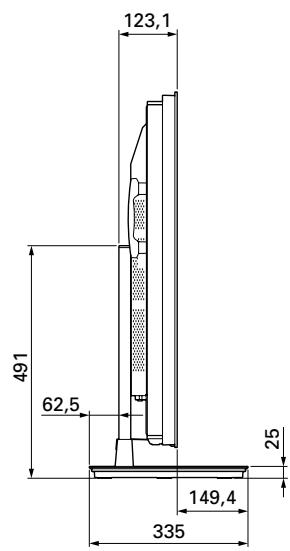

Schéma de dimensions

Unité : mm

1282 750,5 65 576 150,5 815,5 289,5

123,1 491 62,5 149,4 335 25
