BEDIENUNGSANLEITUNG TBP 48008 AL-KO

Vor der Inbetriebnahme der Tauchpumpe ist diese Bedienungsanleitung sorgfältig durchzulesen. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

Die Bedienungsanleitung ist stets verfügbar aufzubewahren und auch an Nachbenutzer weiterzugeben.

VORSICHT

steht bei Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine Gefährdung von Personen auszuschließen.

ACHTUNG

enthält Informationen, die beachtet werden müssen, um Schäden am Gerät zu verhindern.

HINWEIS

steht für technische Erfordernisse, die besonders beachtet werden müssen.

Sicherheitshinweise

Die Tauchpumpe darf nur an einer elektrischen Einrichtung gemäß DIN/VDE 0100, Teil 737, 738 und 702 betrieben werden. Zur Absicherung muss ein Leitungs-Schutzschalter 10 A sowie ein Fehlerstromschutzschalter mit einem Nennfehlerstrom von 10/30 mA installiert sein.

Die Angaben über Netzspannung und Stromart am Typenschild müssen mit den Daten Ihres Elektronetzes übereinstimmen.

Nur Verlängerungskabel 3 x 1,5 mm² der Qualität H07RN-F nach DIN 57282/57245 mit spritzwassergeschützter Steckvorrichtung verwenden. Kabeltrommeln müssen vollständig abgerollt sein.

Die Tauchpumpe darf nicht betrieben werden von:

- Personen, die die Bedienungsanleitung nicht gelesen und verstanden haben

- Kindern und Jugendlichen unter 16 Jahren.

Jegliche eigenmächtigen Veränderungen oder Umbauten an der Tauchpumpe sind verboten.

Die Tauchpumpe darf nur bestimmungs- gemäß verwendet werden. Vor Gebrauch sicher stellen, dass:

- die Tauchpumpe, das Anschlusskabel und der Netzstecker nicht beschädigt sind - sich keine Personen im Kontakt mit dem Fördermedium befinden.

Beschädigte Tauchpumpen dürfen nicht betrieben werden. Reparaturen dürfen nur durch unsere Kundendienst-Werkstätten durchgeführt werden.

Die Tauchpumpe nie am Anschlusskabel hochheben, transportieren oder befestigen. Das Anschlusskabel nicht dazu benutzen, um den Netzstecker aus der Steckdose zu ziehen.

Vor Wartungs-, Pflege- und Reparaturarbeiten oder bei Störungen stets den Netzstecker ziehen. Den Netzstecker vor Feuchtigkeit schützen.

Verwendungszweck

Bestimmungsgemäße Verwendung

Die Tauchpumpe ist für die private Nutzung in Haus und Garten bestimmt. Sie darf nur im Rahmen der Einsatzgrenzen gemäß den technischen Daten betrieben werden. Die Tauchpumpe ist ausschließlich für folgende Anwendungen geeignet:

- zur Wasserentnahme aus Brunnen, Schächten und Zisternen.

Die Tauchpumpe ist ausschließlich zum Fördern von folgenden Flüssigkeiten geeignet:

- Klarwasser

- Regenwasser.

Bestimmungswidrige Verwendung

Die Tauchpumpe darf nicht im Dauerbetrieb eingesetzt werden. Sie ist nicht geeignet zur Förderung von:

- Trinkwasser

- Salzwasser

- Lebensmitteln

- aggressiven Medien, Chemikalien

- ätzenden, brennbaren, explosiven oder gasenden Flüssigkeiten

- Flüssigkeiten, die wärmer als 35 °C sind

- sandhaltigem Wasser und schmirgelnden Stoffen

- Schmutzwasser mit Textil- oder Papieranteilen.

Gerätebeschreibung

Tauchpumpe (Bild A)

1. Anschlusskabel mit Schukostecker (15 m)
2. Tauchpumpe
3. Seillaschen
4. Pumpenausgang/Druckleitungsanschluss (1")
5. Rückschlagventil
6. Saugfuß
7. Seil

Funktion

Die Tauchpumpe saugt das Wasser durch den Saugfuß (6) an und fördert zum Pumpen ausgang (4).

Überlastschutz

Die Tauchpumpe ist mit einem Überlastschutz ausgestattet, der die Pumpe bei Überhitzung abschaltet. Nach einer Abkühlphase von ca. 15 - 20 Minuten schaltet die Pumpe selbsttätig wieder ein. Betreiben Sie die Pumpe nur im eingetauchten Zustand.

Geräteaufstellung, Inbetriebnahme

Druckleitung montieren (Bild C/D)

Die Pumpe verfügt über ein Rückschlagventil am Pumpenausgang, Dies vermeidet, dass sich die Druckleitung bei jedem Stillstand der Pumpe entleert.

1. Die Druckleitung an den Druckleitungsanschluss (4) montieren.
2. Das Anschlusskabel (1) mit Kabelbindern an der Druckleitung befestigen.
3. Zum Eintauchen der Pumpe in Brunnen und Schächten das beigefügte Seil (7) an den dafür vorgesehenen Seillaschen (3) befestigen.

Achten Sie auf ausreichenden Abstand zum Grund (0,8 m). Die Pumpe darf keine Festkörper ansaugen. Sand und andere schmirgelnde Stoffe im Fördermedium zerstören die Pumpe.

Schächte trittsicher abdecken.

Bei erneuter Inbetriebnahme nach Entnehmen aus dem Schacht darauf achten, dass die Druckleitung vollständig entleert ist, da sonst die Pumpe nicht selbsttätig entlüftet und es zu Schäden an der Pumpe kommen kann.

Die Pumpe nie gegen Druck bzw. gegen eine geschlossene Druckleitung laufen lassen.

Elektrischer Anschluss

Stellen Sie sicher, dass elektrische Steckverbindungen im überflutungssicheren Bereich angebracht sind.

Falls das Anschlusskabel verlängert werden muss, darf nur ein Kabel Typ H07RN-F und eine Vergussmuffe verwendet werden. Diese Arbeit darf nur von einer Elektrofachkraft durchgeführt werden.

Pumpe Einschalten

• Pumpe am Seil ins Wasser tauchen
• Stecken Sie den Stecker (1) in eine ordnungsgemäß geerdete Steckdose.
  – Die Pumpe startet.

Pumpe ausschalten

- Stecker (1) ausstecken.

Wartung und Pflege

Vor Beginn jeder Wartungsarbeit ist das Gerät vom Netz zu trennen und gegen Wiedereinschalten zu sichern.

Reinigungsarbeiten

• Nach Förderung von Wasser, das Rückstände hinterlässt, muss die Pumpe mit klarem Wasser durchgespült werden
• Den Saugfuß (6) nach Bedarf mit klarem Wasser reinigen.

Frostschutz

Die Pumpe und die Druckleitung vor Frost schützen. Dazu die Pumpe und die Druckleitung entleeren und frostsicher lagern.

Störung

Vor allen Wartungs- und Reinigungsarbeiten zur Störungsbeseitigung den Netzstecker ziehen.

Störung	Ursache	Beseitigung
Motor läuft nicht oder bleibt nach kurzer Zeit stehen	Keine Netzspannung vorhanden	Stromversorgung von Elektro-fachkraft prüfen lassen
	Überlastschutz hat den Motor abgeschaltet	Auf maximale Temperatur des Fördermechanismus achten, Pumpe prüfen lassen
	Schmutzpartikel haben die Pum- pe blockiert	Pumpe ausstecken und reini-gen
Pumpe saugt nicht an Die Pumpe ist nicht im Wasser		Pumpe min. 30 cm tief ins Wasser eintauchen
Saugseitige Verstopfung Ansaugbereich reinigen
Fördermenge zu gering Saugseitige Verstopfung	Ansaugbereich	reinigen
	Druckleitungsdurchmesser zu klein	Größere Druckleitung verwen-den
Förderhöhe zu groß Förderhöhe verringern

Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, dürfen nur durch einen Fachbetrieb (Kundendienstwerkstatt) behoben werden.

Introduction

TBP 4800-8
Art.-Nr. 112 310

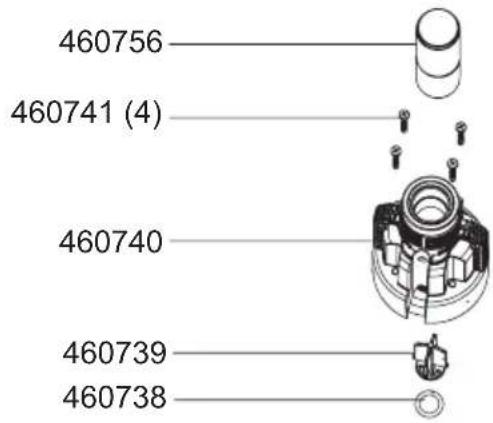

460756 460741 (4) 460740 460739 460738

460757

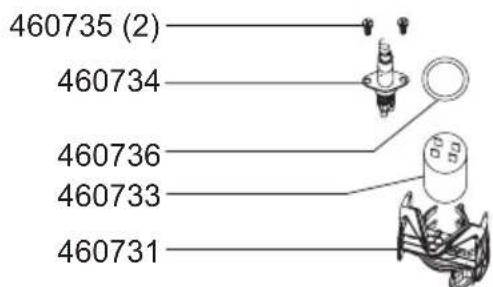

460735 (2) 460734 460736 460733 460731

460732 460729

460730

411508

460723 460724 460725 460722 460726 460727 460728 460742 411509 411514

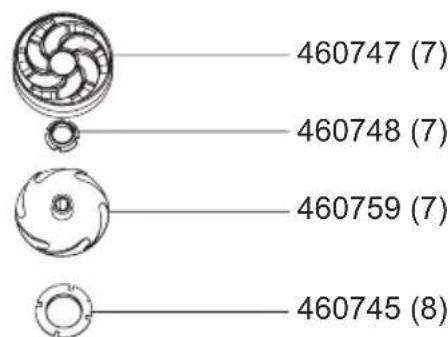

460747 (7) 460748 (7) 460759 (7) 460745 (8)

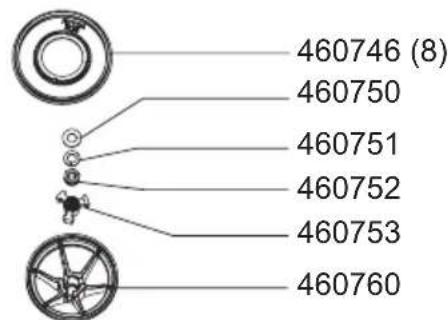

460746 (8) 460750 460751 460752 460753 460760

TBP 3300-7
Art.-Nr. 112 311

460756 460741 (4) 460740 460739 460738

460757

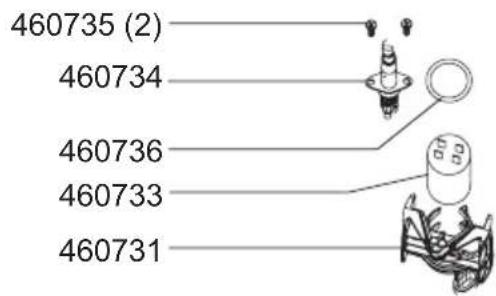

460735 (2) 460734 460736 460733 460731

460732 460729

460730

411507

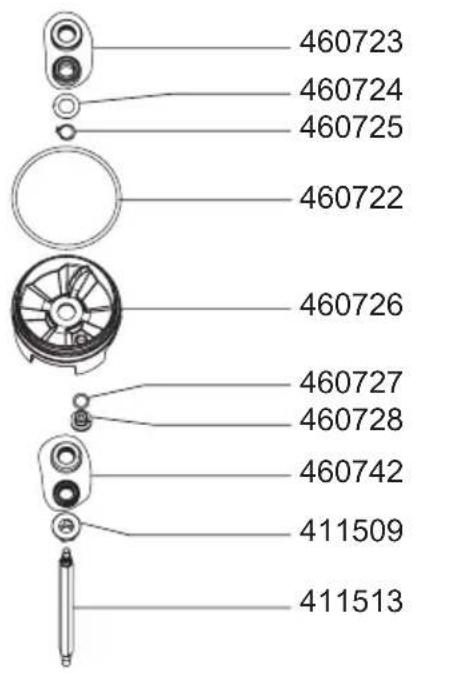

460723 460724 460725 460722 460726 460727 460728 460742 411509 411513

460747 (7) 460748 (7)

460759 (7) 460745 (8)

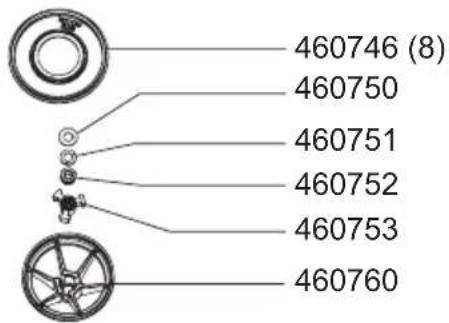

460746 (8) 460750 460751 460752 460753 460760

EG-Konformitätserklärung

Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt

Tauchpumpe, elektrisch

Seriennummer

G3053055

Typ

TBP 3300-7

TBP 4800-8

Hersteller

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EG-Richtlinien

2006/95/EG

2004/108/EG

Bevollmächtigter

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonisierte Normen

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 2010-07-14

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung.

Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

■ Sachgemäßer Behandlung des Gerätes
■ Beachtung der Bedienungsanleitung
■ Verwendung von Original-Ersatzteilen

■ Reparaturversuchen am Gerät
■ Technischen Veränderungen am Gerät
■ nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

■ Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxx xxx (x) gekennzeichnet sind
- Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.
