BEDIENUNGSANLEITUNG Butler 2900c TOPCOM

9. TECHNISCHE GEGEVENS

1. TASTEN
2. DISPLAY 43
3. INSTALLATION 44
4. BATTERIEFULLSTANDSANZEIGE 45
5. BETRIEB 45
   5.1 Anmelden an eine B29XX/2800/2820

Basisstation 45

5.2Abmelden eines Handapparates 46
5.3 Telefonieren
5.4 Einen Anruf entgegenhalten 47
5.5 Freisprechfung 47
5.6 Kurzwahlnummern programmieren 48
5.7 Eine Kurzwahlnummer anrufen 48
5.8 Stummschalten des Mikrofons (Mute) 48
5.9 Lautstärke einstellen 48
5.10 Warning "Außer Reichweite" 48
5.11 Einstellen der Klingellautstärke und -melodie 49
5.12 Tastenverriegelung 49
6. ANRUFUMLEITUNG UND WECHSELSPRECHANLAGE ZWISCHEN ZWEIHHANDSETS
6.1 Anrufweitergabe und Konferenzgesprach während eines externen Anrufers 50
6.2 Internet Anruf (Wechselsprechanlage) 50
7. TOPCOM GARANTIE 50
8. HILFE BEI PROBLEMEN 51
9. TECHNISCHE DATEN 52
10. STANDARDEINSTELLUNGEN 52

SICHERHEITSHINWEISE

• Verwenden Sie nur das mitgelieferte Steckernetzgerät. Keine fremden Adapter verwenden, die Akkuzellen können sonst beschädigt werden.
• Legen Sie nur, aufladbare Akkus des gleichen Typs ein. Verwenden Sie auf keinen Fall normale nicht aufladbare Batterien. Wiederaufladbare Akkus richtig gepolt einlegen (Hinweisschild ist in den Akkufächern des Mobilteils angebracht).
• Berühren Sie nicht die Lade- und Steckerkontakte mit spitzen oder metallischen Gegenständen.
• Medizinische Geräte können in ihrer Funktion beeinflusst werden.
• Das Mobilteil kann in Hörgeräten einen unangenehmen Brummton verursachen.
• Die Basisstation nicht in feuchten Räumen und nicht weniger als 1,5 m entfernt von einer Wasserstelle aufstellen. Das Mobilteil nicht mit Wasser in Berührung bringen.
• Nutzen Sie das Telefon nicht in explosionsgeführdaten Umgebungen.
• Entsorgen Sie Akkus und Telefon umweltgerecht.
• Da bei Stromausfall das Telefonieren mit diesen Gerät nicht möglich ist, verwenden Sieitte im Falle eines Notrufes ein Telefon, dass Netzstrom unabhängig ist, also z.B. ein Handy.
• Dieses Telefon verwendet wiederaufladbare Batterien. Die Batterien müssen umweltgerecht unter Beachtung der landeseigenen Bestimmungen entsorgt werden.

REINIGEN

Wischen Sie das Telefon mit einem leicht feuchtigen Tuch oder mit einem Antistatiktuch ab. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden.

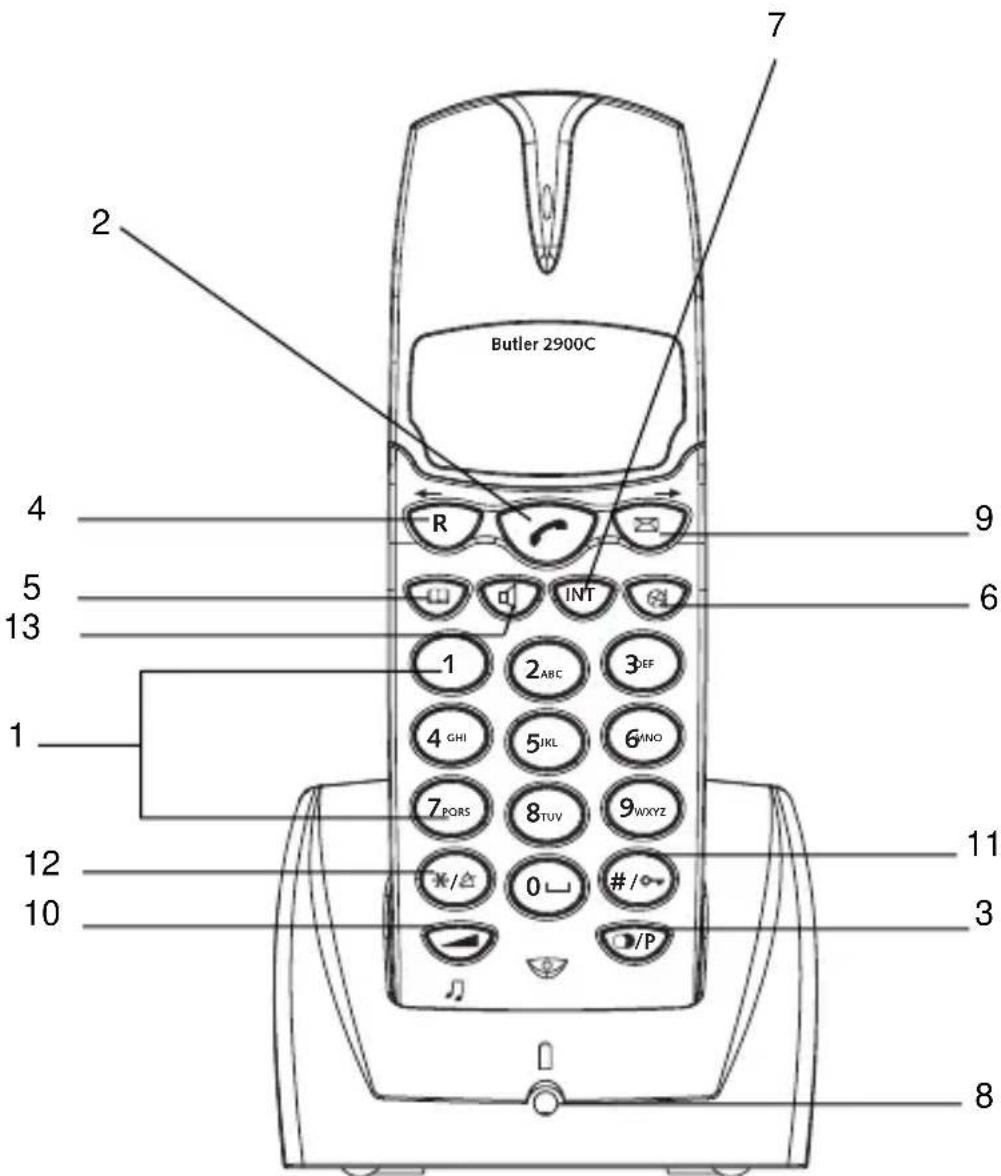

1. TASTEN

1 Wähltasstennen
2 Leitungstaste
3 W ahlwiederholungs-/Pause-TasteP
4 F lash-/ ScrollerR/
5 Speichertaste
6 M ikrofonstummschaltungstaste
7 Intern-Taste Int
8 Leitungs-/ Stromanzeige (LED)
9 Call log/Scrollenl
10 Lautstärke/Melodie Taste
11 Tastenverriegelung
12 Klingel EIN/AUS
13 Freisprech-Tasted

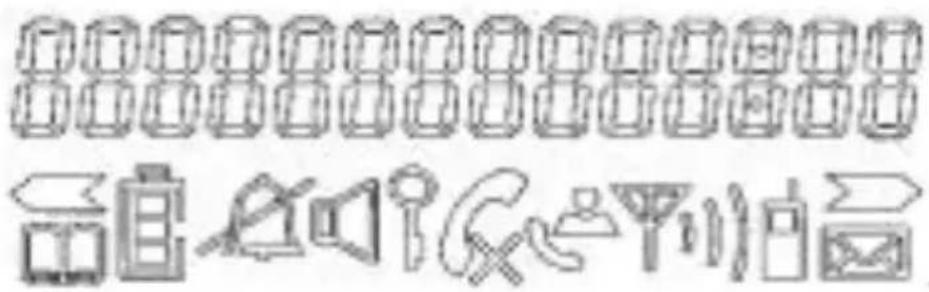

2. DISPLAY

ICON: MEANING:
Sie sind in Verbindung
Neue Nummern in der Anrufliste
Anzeige wiederaufladbare Batterien
Txxx)	Die Antenne zeigt die Qualität des Empfangs an. Wenn die Antenne blinkt, befindet sich Ihr Telefon außer- halb des Empfangsbereichs!
Mikrofon ist stummgeschaltet
Speicher werden geöffnet oder eingestellt
Die Tastatur ist verriegelt
Es gibt links noch mehr Ziffern
Es gibt rechts noch mehr Ziffern
Wenn die Freisprecheinrichtung aktiv ist
Wenn die Klingel ausgeschaltet ist
Auf Ihrlem Voice Mail wurden neue Nachträchen hinterlas- sen
Bei internem Anruf
HS-x x = Handapparatenummer

3. INSTALLATION

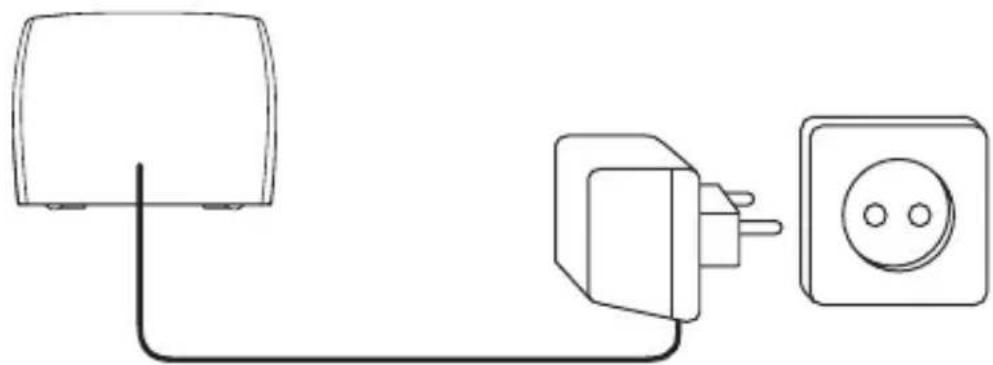

• Das Netzteil stecken Sie in.

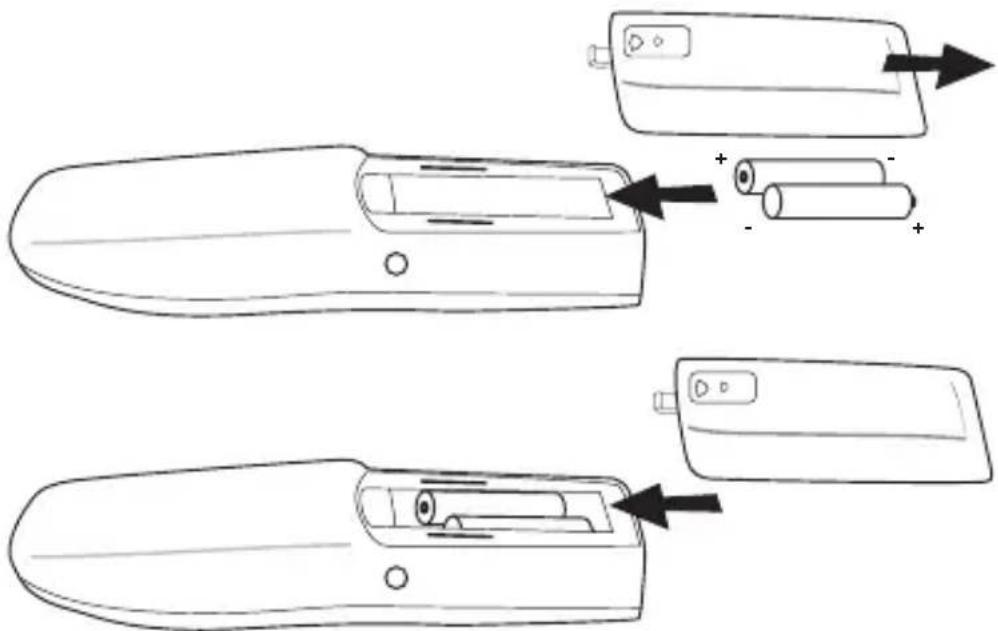

• Legen Sie die 2 aufladbaren Batterien (AAA) in das Batteriefach an der Unterseite des Mobilteils.

Legen Sie das Mobilteil in die Basisstation. Die rote Aufladeanzeige leuchtet immer, wenn der Handapparat in der Basisstation steckt. Laden Sie das Mobilteil 24 Stunden auf, bevor Sie es in Betriebnehmen. Die Batterien haben eine langere Lebensdauer, wenn Sie in regelmäßigen Abständen vollständig entladen werden. Sobald Ihr Handapparat einen Warnton abgibt oder die Batterieanzeige deer ist, sollen den Sie es zum Aufladen wieder in die Basisstation stellen.

4. BATTERIEFÜLLSTANDSANZEIGE

Wenn Sie gerade ein Geschäft führn und die Batterien fast leer sind, horen Sie im 60-Sekunden-Takt einen Warnton. Legen Sie das Mobilteil zum Laden auf die Basisstation.

5. BETRIEB

5.1 ANMELDEN AN EINE B29XX/2800/2820 BASISSTATION

Sie können bis zu 5 Mobilteile bei einer Basisinheit anmelden. Standardmäßig ist jeder Mobilteil bei Lieferung als Mobilteil 1 an der Basisinheit angemeldet (Base Unit 1).

!!Sie müssen das Mobilteil nur anmelden, wenn: !!!

• die Mobilteil-Anmeldung von der Basisinheit entfernt wurde (z.B. bei Neuinitialisierung).
  S ie ein anderes Mobilteil an dieser Basiseinheit anmelden möchten.

Das nachfolgende Verfahren ist nur bei einem Mobilteil und einer Basiseinheit der Marke Butler 29xx, 2800, 2820 anwendbar!! Halten Sie die Paging-Taste der Basiseinheit umgebung 10 Sekunden eingedrückt, bis die Leitungs-/Ladeanzeige der Basiseinheit schnell blinkt. Die Leitungs-/Ladeanzeige wird eine Minute lang schnell blinken. Wahrend dieser Minute befindet sich die Basiseinheit im Anmeldemodus und mussen Sie wie folgt vorgehen, um das Mobilteil anzumelden:

• Halten Sie die und Tasten 3 Sek. lang gedrückt.

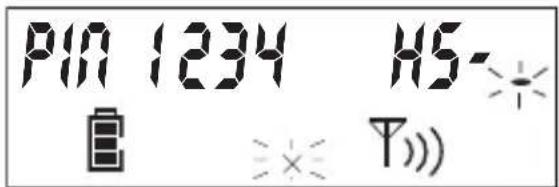

• Folgende Anzeige erscheint im Display:

• Geben Sie die Nummer der Basisstation ein, zu der Sie den Handaparat zuordnen möchten (1-4)
• Das Gerätucht nun nach der Basisstation und erwartet einen vierstelligen PIN Code, wenn es diese gefunden hat.

• Geben Sie den Basis PIN Code (0000) ein. Wenn Sie einen falschen PIN Code eingegeben haben, beginnnt der Handapparat wieder nach der Basisstation zuuchen.
• Ist der Handapparat angemeldet, erscheint 'HS' und die Handapparatenummer im Display.

Sie können einen Handapparat von einer Basisstation abmelden, um einen anderen anzumelden:

• Halten Sie die Stummschaltetaste und die Wahlwiederholungstaste Sek. lang gedrückt

• Geben sie den PIN Code ein (0000). Ist der PIN Code falsch, kehrt

der Handapparat in den Ruhezustand zusck.

• Geben Sie die Nummer(1-5) des zu entfernenden Handapparates ein
• Das Gerät kehrt in den Ruhezustand zurück, wenn die Abmeldung erfolgreich war. Falls nicht, werden Sie aufgefordert, die Handapparatenummer noch einmal einzugeben

Hinweis: Sie können nur existierende Handapparate abmelden und auch nur welche, die Sie gerade nicht benutzen

5.3 TELEFONIEREN

5.3.1 Normaler Verbindungsaufbau

• Betätigten Sie die Leitungstaste. Sie horen das Freizeichen.
  W ahlen Sie die gewünschte Nummer.
• Betätigten Sie, nach dem Geschäft, die Leitungstaste um die Verbindung zu beenden.

5.3.2 Telefonieren mit Wahlvorbereitung

Wählen Sie die gewünschte Nummer. Fehlerhafte Eingaben konnen mit der Mikrofonstummschaltungstaste C/ korrigiert werden. Wenn mehr als 60 Sekunden zwischen zwei Eingaben liegen, verschwindet die bereits eingebene Nummer und das Mobilteil wechselt wieder in den Standby-Modus.
- Betätigten Sie die Leitungstaste. Die Nummer wird gewählt.
- Betätigten Sie, nach dem Geschäft, die Leitungstaste um die Verbindung zu beenden.

5.4 EINEN ANRUF ENTGEGENNEHMEN

• W enn ein Anruf eingeht, klingelt das Handset. Die LED an der Basisinheit blinkt.
• Betätigen Sie die Leitungstaste um den Anruf entgegenzunehmen.

5.5 FREISPRECHFUNKTION AN-/AUSSCHALTEN

These Funktion ermöglich ihren ein Geschäft zu führen, ohne dass Sie den Hörer in die Handnehmen müssen. Wenn Sie Telefonieren, drücken Sie die Auf-/ Freisprechtaste um die Freisprechfungtion einzuschalten. Drücken Sie dieselbe Taste um die Freisprechfungtion auszuschalten.

Anmerkung: Wenn Sie im Freisprechmodus Telefonieren und die Lautstärke anpassen möchten, drücken Sie dann auf die Lautstärketaste.

Achtung !! Wenn Sie die Freisprecheinrichtung über einen längeren Zeitraum benutzen, entländt sich die Batterie schneller als gewöhnlich!

5.6 KURZWAHLNUMMERN PROGRAMMIEREN

Sie können 10 indirekte Rufnummern (mit max. 25 Ziffern) im Telefon abspeichern.

• Drücken Sie die Speichertaste solange, bis das Symbol im Display erscheint.
• Geben Sie die gewünschte Rufnummer ein.
• Drücken Sie wieder die Speichertaste zum Bestätigten.
• Geben Sie nun die Zifferntaste (0-9)ein, unter der Sie die Rufnummer speichern wollen.
  S ie horen einen Bestätigungston und das Symbol verschwindet.

Bemerkungen:

Zum Einfugen einer Pause drücken Sie die Wahlwiederholung/ Pausetaste an der Stelle, an der eine 3 sekündige Pause erforderlich ist.

5.7 EINE KURZWAHLNUMMER ANRUFEN

• Betätigen Sie die Speichertaste, und die Nummer der Speicherstelle (0-9).
• Drücken Sie die Verbindungstaste. Die Kurzwahlnummer wird automatisch gewählt.
• Betätigten Sie nach dem Geschäft die Leitungstaste um die Verbindung zu beenden.

5.8 STUMMSCHALTEN DES MIKROFONS (MUTE)

Wenn Sie, während eines Geschäfts, etwas mit einem dritten Person besprechen sollen, und Sie sollen nicht dass Ihr Geschäftspartner etwas darüber hört, betätigen Sie die Mikrofonstummschaltungstaste

• Betätigen Sie, während eines Geschäfts, die Mikrofonstummschalttaste das Mikrofon wird ausgeschelt. Auf dem Display erscheint das MUTE-Symbol
  W enn Sie das Geschäft fortsetzen wollen, betätigten Sie nochmals die Mikrofonstummschalttaste

5.9 LAUTSTARKE EINSTELLEN

Während eines Geschrechs, können Sie die Lautstärke einstellen mit der Lautstärketaste. Sie können die Lautstärke einstellen.

Hinweis: Die Lautstärke der Freisprecheinrichtung wird auf dieselbe Weise eingestellt!

5.10 WARNING “AUBER REICHWEITE”

Wenn sich das Mobilteil während eines Geschäfts außerhalb der Reichweite der Basisstation befindet, hört der Benutzer einen kurzen

Warnton, derihn dazu auffordert,)naher an die Basisstation heranzugehen.

5.11 EINSTELLEN DER KLINGELLAUTSTARKE UND -MELODIE

5.11.1 Klingelmelodie

• Halten Sie die Melodietaste gestruckt, bis die aktuelle Melodie ertont.
  Wählen Sie die gewünschte Melodie (1-9) durch Drücken der Pfeiltasten oder durch Eingabe einer Ziffer (1 - 9).
• Drücken Sie nochmals um die Einstellung zu bestätigten

5.11.2 Klingellautstärke

• Drücken Sie die Lautstärketaste im Ruhezustand
• I hr Handapparat klingelt in der aktuell eingestillten Lautstärke
• Drücken Sie 1-5 oder nutzen Sie die Pfeiltasten, um die gewünschte Lautstärke auszuwahlen
  0'schaltet die Lautstärke AUS

Anmerkung:

• Sie können die Klingellautstärke an jedem einzelnen
  Handset AN oder AUS schalten,
  indem Sie die Taste im Stand-by drucken und halten.
  Die Basisstation klingelt überhaupt nicht!

5.12 TASTENVERRIEGELUNG

Wenn die Tastatur verriegelt ist, hat es keinen Effekt, wenn man während des Stand-bys irgendene Taste drückt (außer wenn man die Tastes drückt).

• Drucken und halten Sie die -Taste
  und die Tastatur wird verriegelt
• Drucken Sie die -Taste erneut um die Tastatur zu entriegeln

Wenn ein Anruf eingeht, konnen Sie den Anruf noch immer annehmen, indem Sie die Verbindungstaste drucken Während des Anrufs

funktioniert die Tastatur normal. Wenn der Anruf beendet wurde, wird die Tastatur erneut verriegelt.

6. ANRUFUMLEITUNG UND WECHSELSPRECHANLAGE ZWISCHEN ZWEIHHANDSETS

!!! These Funktion Funktioniert nut bei der DUO-Version vom B2900 !!!

6.1 ANRUFWEITERGABE UND KONFERENZGESPRACH WAHREND EINES EXTERNEN ANRUFERS

• Drücken Sie während eines externen Anrufs die INT-Taste und anschließen die Nummer (1 - 5) des anderen Handsets.

• Das andere Handset beginnnt zu klingeln.

• Wenn das andere Handset angenommen wird können Sie intern sprechen.

Wenn Sie auflegen, wird der externe Anrufer mit dem anderen Handset verbunden.

Wenn Sie die INT Taste 3 Sek. lang drücken, können Sie mit dem zweiten Handapparat und dem externen Geschäftspartner zur gleichen Zeit reden (Konferenzgesprach)

• Oder drücken Sie die INT-Taste um zum externen Anrufer zurückzukehren.

• Drücken Sie die Verbindungstaste um den Anruf zu beenden.

6.2.INTERNER ANRUF (WECHSELSPRECHANLAGE)

• Drücken Sie im Stand-by die INT-Taste und anschließen die Nummer (1 oder 2) des anderen Handsets
• Das andere Handset beginnt 30 Sekunden lang zu klingeln. Sie können das Klingeln beenden, indem Sie die Verbindungstaste erneut betätigten.
• Wenn das andere Handset den Anruf durch Drücken der Verbindungstaste annimmt, können Sie intern sprechen.
• Drücken Sie die Verbindungstaste um den Anruf zu beenden.

7. TOPCOM GARANTIE

• Die Garantiezeit beträgt 24 Monate. Die Garantie wird auf Grund der Vorlage der Originalrechnung bzw.Zahlungsbestätigung, welche das Datum des Kaufes sowie den Geräte-Typ zu tragen hat, gewährt.
  Während der Garantiezeit behebt Topcom unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehler beruhen. Topcom leistet nach eigener Wahl Garantie durch Reparatur oder durch Austausch des defekten Gerätes.

• Der Garantieanspruch erlischt bei Eingriffen durch Käufer oder unbefugte Dritte.

• Schäden, die durch unsachgemäße Behandlung oder Bedienung auftreten, bzw. die entstehen durch die Verwendung von Ersatzteilen und Zubehör, die nicht Original oder von Topcom empfohlenen sind, fallen nicht unter die Garantieleistung.
• Die Garantie wird nicht gewährt, wenn Schäden durch äußere Einflüsse: Blitz, Wasser, Feuer u. ä entstanden sind oder die Geräte-Nummer am Gerät geändert, gelöscht oder unleserlich gemacht wurde.

Achtung: Vergessen Sie bei einem Zurückschicken ihres Gerätes nicht ihren Kaufbeleg beizufügen.

8. HILFE BEI PROBLEMEN

PROBLEM MÖGLICHE URSACHE LösUNG
Kein Display Batterien nicht aufgeladen Kontrollieren Sie die Position der Batterien
Laden Sie die Batterien wieder au
Kein Freizeichen Telefonkabel schlecht angeschlossen		Kontrollieren Sie den Anschluss des Telefonkabels
Lautstärke der Geschäftspartner ist zu gering		Regeln Sie die Lautstärke während des Geschäfts durch Betätigten der Lautstärketaste
Lautstärke von Handset zu niedrig		Stellen Sie die Klingellautstärke ein

9. TECHNISCHE DATEN

Reichweite: bis zu 300 m im freien Gelände

bis zu 50 m in Gebäuden

Wahlverfahren: MFV (Ton) und Pulse

Batterien: 2 × 1.2V , 600 mAh AAA Typ NiMH

wiederaufladbar

Max. Standby-Zeit: ca 120 Stunden

Max. Geschäftsjahr: 13 Stunden

Umgebungstemperatur: +5^ bis +45^

Zulässige relative Luftfeuchtigkeit: 25 bis 85%

Stromversorgung Basisstation: 220/230V, 50 Hz

Speicher 10 indirekte mit max.25 Ziffern

10. STANDARDEINSTELLUNGEN

Flash Zeit 100 ms

Klingellautstärke Stufe 3

Klingelmelodie Einstellung 8

Die Übereinstimmung des Gerätes mit den grundlegenden

Anforderungen der R&TTE-Directive ist durch das CE-Kennzeichen bestätigt.
