BEDIENUNGSANLEITUNG BAR218HG OREGON SCIENTIFIC

Vorbereitung zum einsatz ----------------------------------------------3 Einlegen der batterien

Messdaten-verlauf anzeigen

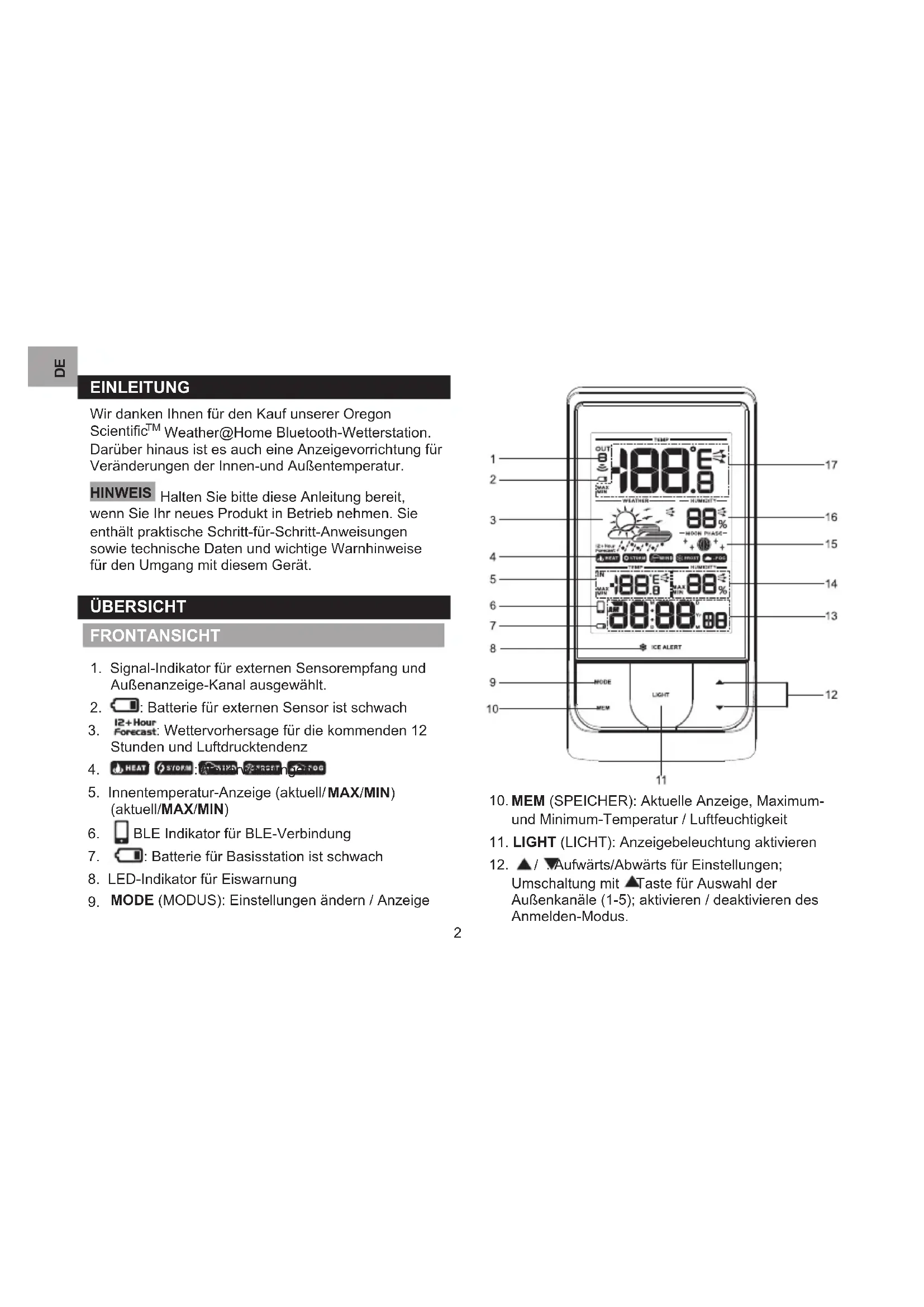

EinlEitUnG Wir danken Ihnen für den Kauf unserer Oregon Scientic

Weather@Home Bluetooth-Wetterstation. Darüber hinaus ist es auch eine Anzeigevorrichtung für Veränderungen der Innen-und Außentemperatur. HINWEIS Halten Sie bitte diese Anleitung bereit, wenn Sie Ihr neues Produkt in Betrieb nehmen. Sie enthält praktische Schritt-für-Schritt-Anweisungen sowie technische Daten und wichtige Warnhinweise für den Umgang mit diesem Gerät. ÜBERSiCHt FROntAnSiCHt

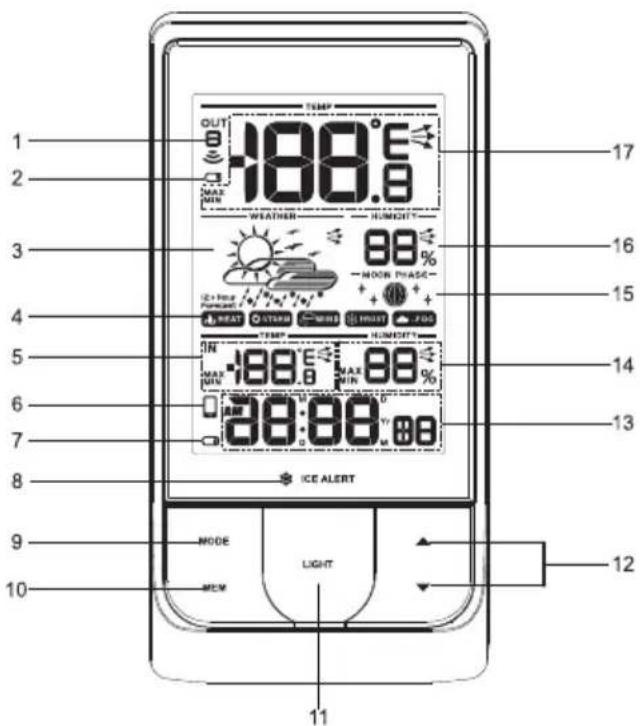

1. Signal-Indikator für externen Sensorempfang und

Außenanzeige-Kanal ausgewählt.

: Batterie für externen Sensor ist schwach

: Wettervorhersage für die kommenden 12 Stunden und Luftdrucktendenz

5. Innentemperatur-Anzeige (aktuell/

BLE Indikator für BLE-Verbindung

: Batterie für Basisstation ist schwach

8. LED-Indikator für Eiswarnung

MODE (MODUS): Einstellungen ändern / Anzeige

MEM (SPEICHER): Aktuelle Anzeige, Maximum- und Minimum-Temperatur / Luftfeuchtigkeit

11. liGHt (LICHT): Anzeigebeleuchtung aktivieren

/ : Aufwärts/Abwärts für Einstellungen; Umschaltung mit -Taste für Auswahl der Außenkanäle (1-5); aktivieren / deaktivieren des Anmelden-Modus.3

MD/DM/Yr: Kalender / Uhr mit Wochentag (Stunde : Minute mit Sekundenanzeige)

14. Innen-Luftfeuchtigkeit-Anzeige aktuell/

MAX/Min) (aktuell/MAX/Min)( (mit Luftfeuchtigkeitstendenz) Mondphasenanzeige

15. Außenluftfeuchtigkeit-Anzeige (aktuell /

MAX/Min) (aktuell /MAX/Min) mit Luftfeuchtigkeit-Tendenz

16. Außentemperatur-Anzeige (aktuell/

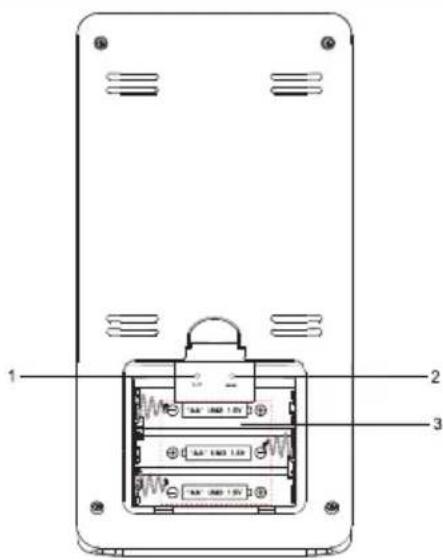

MAX/Min) (aktuell /MAX/Min) mit Temperaturtendenz RÜCKAnSiCHt

1. °C / °F: Temperaturanzeigeeinheit auswählen

2. RESEt (RÜCKSETZUNG): Rücksetzung des

Gerätes auf die Werkseinstellungen

1. LED Betriebsindikator

2. Öffnung für Wandaufhängung

1. Öffnen Sie das Batteriefach.

2. Legen Sie die Batterien ein, und achten Sie auf die

korrekte Ausrichtung der Polarisierungsangaben ( +/-).DE

3. Betätigen Sie die RESET (RESET-Taste) nach

jedem Batteriewechsel. Anzeige BEDEUTUNG Uhr / Alarmzone Basisstation Batterien schwach. Außentemperaturzone Sensor Batterien schwach EXTERNER SENSOR Die Basisstation kann Daten von 5 externen Sensoren empfangen. Installation des Sensors:

1. Öffnen Sie das Batteriefach.

2. Wählen Sie einen Kanal und betätigen Sie RESET

3. Schließen Sie das Batteriefach wieder.

4. Platzieren Sie den Sensor nicht weiter als 30m (98 ft)

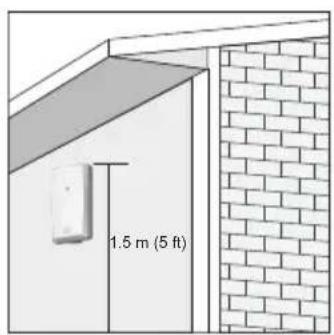

von der Basisstation mittels des integrierten Ständers oder bringen Sie das Gerät an der Wand an. TIPP Idealerweise stellen Sie den Sensor an einem Ort im Freien nicht höher als 1,5m über dem Boden auf, und wo das Gerät nicht der direkten Sonneneinstrahlung oder Feuchtigkeit ausgesetzt ist, um zuverlässige Messergebnisse zu erzielen.

HINWEIS Verwenden Sie stets Alkaline-Batterien oder Lithium-Batterie für Temperaturen unter dem Gefrierpunkt um eine längere Lebensdauer der Batterie zu gewährleisten. DATEN-ÜBERTRAGUNG Sensorsuche: Drücken und halten Sie und die MODE-Taste (MODUS) gleichzeitig gedrückt. Das Empfangsymbol für das Sensorsignal im Anzeigefeld für den externen Sensor zeigt den Status an: ICON DESCRIPTION Main unit is searching for sensor(s). A channel has been found. The sensor cannot be found.5

TIPP Die Übertragungsreichweite hängt von verschiedenen Faktoren ab. Es kann sein, dass Sie mehrere Orte für die externen Sensoren testen müssen, bevor Sie eine optimale Signalübertragung erhalten. UHR

MANUELLE EINSTELLUNG DER UHR

1. Halten Sie die MODE-Taste (MODUS) gedrückt.

2. Betätigen Sie die Tasten

oder , um die Einstellungen zu ändern.

3. Betätigen Sie die

MODE-Taste (MODUS), um die Einstellungen zu bestätigen.

4. Die Einstellsequenz schreitet wie folgt fort:

12/24 Stundenformat, Stunde, Minute, Jahr, Kalenderformat (Datum-Monat / Monat-Datum), Monat, Wochentag und Anzeigesprache. Als Sprachoptionen stehen Englisch (E), Deutsch (D), Französisch ( F), Italienisch (I), und Spanisch (S) zur Auswahl. Auswahl des Anzeigemodus: Schalten Sie mittels der MODE-Taste (MODUS) zwischen der Anzeige für Uhrzeit mit Sekundenanzeige / Wochentag/ Kalender / Mondphase um. WETTERVORHERSAGE Diese Gerät erstellt eine Wettervorhersage für die kommenden 12 Stunden in einem Umkreis von 30 – 50 km (19 – 31 Meilen). Sonnig Teilweise bewölkt Bewölkt Regen Schnee WETTERVOHERSAGE / WARNUNGEN Die Wettervorhersage-Warnungen geben einen Hinweis darauf, wie sich das Wetter durch den Einsuss verschiedener Faktoren basierend auf den Berechnungen der Basisstation ändern könnten. Die Bedeutung der jeweiligen Warnhinweise wird nachfolgend erklärt: WARNHINWEIS BEDEUTUNG Möglicherweise hohe Temperaturen Möglicherweise starker Wind Sturmrisiko Möglicherweise Nebel Möglicherweise EisgefahrDE

Auswahl der Temperaturanzeige-Einheit:

• Stellen Sie die Anzeige auf °C oder °F für die Anzeige der gemessenen Temperaturen mittels einer Nadel oder einer Kugelschreibespitze ein. Auswahl der Messwert-Anzeige eines externen Sensors:

• Umschaltung mittels für die Auswahl des gewünschten Sensorkanals. Automatische Weiterschaltung der Messwert- Anzeige zwischen den Sensoren:

• Drücken und halten Sie und MEM (SPEICHER) gleichzeitig gedrückt, um die Messdaten für jeden Sensor ca. 3 Sekunden lang anzuzeigen.

• Betätigen Sie , um den Messwertedurchlauf zu beenden. Um die aktuell gespeicherten Maximal- und Minimalwerte des Tages für einen ausgewählten Sensor anzuzeigen, gehen Sie wie folgt vor:

• Weiterschalten mit MEM-Taste (SPEICHER). Löschen der Speichereinträge:

• Drücken und halten Sie die MEM-Taste (SPEICHER). EIS-WARNUNG Wenn der Messwert für den Sensor auf Kanal 1 von 37°F to 28°F (3°C to -2°C) fällt, dann blinkt der LED- Indikator; 3° C bis -2°C (37°F bis 28°F) der Indikator blinkt nicht mehr, sobald der Temperaturmesswert außerhalb dieses Bereichs liegt.

• Betätigen Sie gleichzeitig die Tasten und , um die Eiswarnung-Funktion zu deaktivieren. HINWEIS Da die Eiswarn -Funktion nur für Kanal 1 zur Verfügung steht, sollten Sie für externe Sensoren die Kanäle 2 und 5 wählen, um zu verhindern dass die LED-Anzeige permanent blinkt.

WETTER - TRENDVORHERSAGE

Die Trend-Symbole für Temperatur, Luftfeuchtigkeit und Luftdruck beruhen auf den jüngsten Messungen der Sensoren. STEIGEND KONSTANT FALLEND7

MOnDPHASEn Betätigen Sie die Tasten oder im Mondphasenmodus, um die Mondphasen für ein gewünschtes Jahr (2001 to 2099) anzuzeigen. Neumond Vollmond Sichelmond zunehmend Sichelmond abnehmend Erstes Viertes Drittes Viertel Sichelmond zunehmend Sichelmond abnehmend HINWEIS Stern-Indikatoren werden im Umkreis der Anzeige der Mondphase zwischen 6 Uhr abends und 6 Uhr des morgens des nächsten Tages angezeigt. AnZEiGEBElEUCHtUnG Betätigen Sie die liGHt-Taste (LICHT), um die Anzeigebeleuchtung 5 Sekunden lang anzuzeigen. RÜCKSEtZUnG Betätigen Sie die RESEt-Taste (RÜCKSETZUNG), um eine Rücksetzung auf die Werkseinstellungen vorzunehmen. VERBinDUnG Mit EinEM MOBilEn GERÄt Sie können über eine Bluetooth 4.0 Verbindung die Einstellungen für die Wetterstation über ein mobiles Gerät vornehmen, und die Wetterinformationen abrufen, vorausgesetzt Sie laden das entsprechende Anwendungsprogramm vom Apple Store und vom Google Play Store herunter. Suchen Sie nach den Stichworten ‘Weather@Home’ in der Suchmaschine, um die Anwendung schnell und problemlos zu nden. Stellen Sie sicher dass Ihr mobiles Gerät mit dem iOS 5 oder Android 4.3 mit Bluetooth 4.0 kompatibel ist. AnMElDUnG DER WEttERStAtiOn Zuerst müssen Sie Ihre Wetterstation bei ihrem mobilen Gerät anmelden. blinkt in der Station während die Anmeldung ausgeführt wird, und erscheint permanent, wenn die Anmeldung erfolgreich war.DE

Betätigen Sie , um die Anmeldung für die Basisstation für ca. 30 Sekunden auszuführen.

1. Tippen Sie auf , um das SETTINGS-Menü

(EINSTELLUNGEN) aufzurufen.

2. Tippen Sie auf die STATION

-Schaltäche (BASISSTATION).

3. Tippen Sie auf Pair Up.

Searching… (Anmeldung – Suche....). Falls Sie die Anmeldung des Sensors abbrechen möchten, dann tippen Sie auf Cancel (Beenden).

4. Sobald die Anmeldung erfolgreich ausgeführt

wurde, erscheint wieder der Bildschirm für STATION (BASISSTATION).

5. Tippen Sie auf die Kanal-Schaltäche, um die

Schaltächen umzubenennen. (Bis zu 20 Zeichen, einschließlich Leerzeichen sind erlaubt). Tippen Sie auf , um abzuschließen. Tippen Sie auf , um das Menü zu verlassen. Sensor entfernen: Um einen Sensor von der Wetterstation zu trennen, tippen Sie auf Remove Station (Basisstation abtrennen) im STATION-Menü (BASISSTATION-Menü), alle Sensoren werden nun gleichzeitig von der Basisstation abgemeldet. Verschieben der Sensor-Schaltächen im Bildschirm:

STATION-Menü (BASISSTATION) auf

auf der rechten Seite der Sensorschaltäche gedrückt. Ziehen Sie die Schaltäche nun in die gewünschte Position.

, um zu bestätigen. EINSTELLUNGEN Sie können die Einstellungen für Ihre9

Wetterstation, z.B. die Einheitenanzeige, auch über die App vornehmen. Die folgenden Einstellungen können ausgeführt werden:

• Niederschlagsmenge (nicht verfügbar für BAR218HG)

• Windgeschwindigkeit (nicht verfügbar für BAR218HG)

• Anzeige nicht verfügbarer Sensoren

• Automatische Zeitsynchronisation

• Anzeige für Luftdruck über Meeresspiegel Auswahl der Einheitenanzeige:

, um die Auswahloptionen für die Einheitenanzeige aufzurufen.

2. Tippen Sie auf die gewünschte Maßeinheit.

, um zum vorherigen Bildschirm zurück zu schalten. Höhe über Meeresspiegel programmieren: Die Höhenanzeige gibt die Höhe über dem Meeresspiegel für ihren aktuellen Aufenthaltsort an.

1. Geben Sie die Höhe über dem Meeresspiegel für

Ihren Aufenthaltsort im Leerfeld ein.

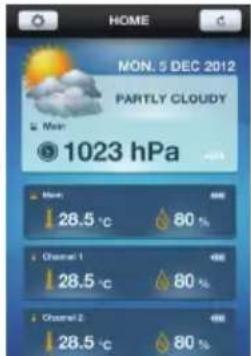

AKTUELLE MESSWERTE ANZEIGEN

Sie können sich alle Wetterdaten von den verschiedenen Sensoren über die App anzeigen lassen. Die Anzeige der Werte erfolgt im HOME- Bildschirm (HAUPT-Bildschirm) der App.DE

HINWEIS Bitte wechseln Sie die Batterien des entsprechenden Gerätes aus, sobald das -Symbol für schwache Batterien im Bildschirm erscheint. Nicht verfügbare Sensoren anzeigen: Wenn ein Sensor Werte misst, die außerhalb des Messbereichs liegen, dann werden keine Messwerte angezeigt, und es erscheint

(Trennstich-Modus) im Hauptbildschirm. Wenn Sie die Anzeige für nicht verfügbare Sensoren unterdrücken möchten, gehen Sie wie folgt vor:

• Im SETTINGS-Menü (EINSTELLUNGEN), berühren Sie den Schieber und schieben Sie diesen nach Rechts, um die Funktion einzuschalten, oder nach Links, um die Funktion auszuschalten. Automatische Synchronisation der Zeit: Zeit und Datum für die Wetterstation können automatisch mit der Zeit Ihres mobilen Gerätes synchronisiert werden.

• Im SETTINGS-Menü (EINSTELLUNGEN) berühren Sie den Schieber und schieben Sie diesen nach rechts, um die Funktion einzuschalten, oder nach links, um die Funktion auszuschalten. Anzeige des Luftdrucks über Meereshöhe: Nachdem Sie die Höhe über dem Meeresspiegel für Ihren Ort eingegeben haben, können Sie den Luftdruck über Meereshöhe im HOME-Bildschirm (HAUPT- Bildschirm) anzeigen.

• Berühren Sie den Schieber und schieben Sie diesen nach rechts im SETTINGS-Bildschirm (EINSTELLUNGEN) um die Anzeige einzuschalten, und nach links, um die Funktion wieder auszuschalten. HINWEIS Wenn eine Höhe von „0“ Metern eingestellt ist, dann erfolgt die Anzeige für den gemessenen Luftdruck für Ihren aktuellen Aufenthaltsort. Wenn Sie die Höhe für ihren Aufenthaltsort eingeben, dann erfolgt die neue Luftdruckanzeige für den Luftdruck über Meereshöhe.11

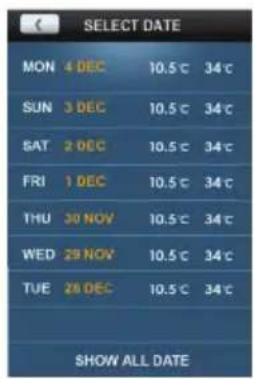

MESSDATEN-VERLAUF ANZEIGEN Sie können sich den Messdaten-Verlauf über die App anzeigen lassen. Die Messdatenverläufe können auch als Graphen (für die letzten 24 Stunden oder für 7 Tage angezeigt werden). Anzeige der Messdatenverläufe:

1. Tippen Sie auf die Schaltäche für den

gewünschten Sensor im Bildschirm.

, um die gewünschten Daten auszuwählen, oder tippen Sie auf , um die Messdaten nach dem Datum zu sortieren. TECHNISCHE DATEN TYP BESCHREIBUNG BASISSTATION L x B x H

7.32 x3.7 x 2.13 Zoll

186 x 94 x 54 mm Gewicht 223 g ohne Batterie Temperatur - Messbereich -5°C to 50°C (23°F to 122°F) Signal-Frequenz 433 MHz Luftfeuchtigkeit– Messbereich 25% - 95% Stromversorgung 3 x UM-3 (AA) 1.5V Batterien Temperatur– Messbereich 3°C bis -2°C EXTERNER SENSOR (THGN132N) L x B x H 50 x 22 x 96 mm (1.97 x 0.87 x 3.78 Zoll) Gewicht 62 g (2.22 Unzen) ohne Batterie Übertragung– Reichweite 98 ft (30 m) ohne Hindernis Temperatur– Messbereich -20°C bis 60°C (-4°F bis 140°F) Luftfeuchtigkeit– Messbereich 25% - 95% Stromversorgung 1 x UM-3 (AA) 1.5 V BatterieDE

ÜBER OREGOn SCiEntiFiC Besuchen Sie unsere Website www.oregonscientic.com um mehr über die Produkte von Oregon Scientic zu erfahren. Für etwaige Anfragen kontaktieren Sie bitte unseren Kundendienst unter info@oregonscientic.de Oregon Scientic Global Distribution Limited behält sich das Recht vor, die Inhalte, Bedingungen und Bestimmungen in dieser Bedienungsanleitung zu interpretieren und auszulegen, und diese jederzeit nach eigenem Ermessen ohne vorherige Ankündigung abzuändern. Soweit es irgendwelche Unterschiede zwischen der englischen Version und den Versionen in anderen Sprachen gibt, ist die englische Version maßgebend. EU-KOnFORMitÄtSERKlÄRUnG Hiermit erklärt Oregon Scientic, dass die Multifunktionsuhr Weather@Home Bluetooth- Wetterstation(Modell: BAR218HG) oder mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/05/EG übereinstimmt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage über unseren Oregon Scientic Kundendienst. KOnFORM in FOlGEnDEn lÄnDERn Alle Länder der EU, Schweiz
