BAR218HG - Estación meteorológica OREGON SCIENTIFIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación meteorológica conectada (Weather@Home)
Marca y modelo	Oregon Scientific BAR218HG
Dimensiones (unidad principal)	186 x 94 x 54 mm
Peso (unidad principal)	223 g (sin pilas)
Alimentación (unidad principal)	3 pilas UM-3 (AA) 1,5 V
Tipo de sonda exterior	THGN132N (1 sonda incluida, hasta 5 sondas compatibles)
Dimensiones (sonda)	50 x 22 x 96 mm
Peso (sonda)	62 g (sin pila)
Alimentación (sonda)	1 pila UM-3 (AA) 1,5 V
Alcance de transmisión	30 m (98 pies) sin obstrucción
Frecuencia de transmisión	433 MHz
Rango de temperatura (interior)	-5 °C a 50 °C (23 °F a 122 °F)
Rango de temperatura (exterior)	-20 °C a 60 °C (-4 °F a 140 °F)
Rango de humedad	25 % a 95 %
Pantalla	Reloj, calendario, fases lunares, pronóstico meteorológico 12 h, temperatura/humedad interior y exterior (mín/máx/actual), tendencias
Conectividad	Bluetooth 4.0 para aplicación móvil (iOS 5 / Android 4.3+)
Retroiluminación	Sí, activación mediante botón LIGHT (5 segundos)
Funciones especiales	Alerta de congelación (LED), avisos meteorológicos (tormenta, viento, niebla, helada, calor), indicador de pilas bajas
Idiomas de pantalla	Inglés, alemán, francés, italiano, español
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes. Proteger de la humedad excesiva.
Seguridad	Usar pilas alcalinas o de litio según las temperaturas. No exponer al calor extremo. Mantener fuera del alcance de los niños.
Piezas de repuesto y reparabilidad	Pilas reemplazables por el usuario (estándar AA). Ninguna pieza de repuesto aparte de las sondas adicionales (THGN132N).
Información general	Estación meteorológica móvil compatible con Bluetooth. Aplicación Weather@Home disponible en Apple Store y Google Play. Garantía y servicio al cliente a través de Oregon Scientific Francia.

Preguntas frecuentes - BAR218HG OREGON SCIENTIFIC

¿Cómo emparejar la estación meteorológica con mi teléfono?

Active el Bluetooth en su teléfono. En la estación, presione el botón ▲ para iniciar el emparejamiento (el icono Bluetooth parpadea). Abra la aplicación Weather@Home, vaya a SETTINGS > STATION > Pair Up. Siga las instrucciones en pantalla. Una vez conectado, el icono permanece encendido.

¿Qué hacer si la pantalla ya no muestra datos exteriores?

Primero verifique las pilas de la sonda exterior y reemplácelas si es necesario. Asegúrese de que la sonda esté a menos de 30 metros de la unidad principal. Realice un reinicio: presione RESET en la sonda y luego en la estación. Si el problema persiste, fuerce una búsqueda de sonda manteniendo presionados los botones ▲ y MODE simultáneamente.

¿Cómo ajustar la hora manualmente?

Mantenga presionado el botón MODE durante unos segundos hasta que la hora parpadee. Use los botones ▲ y ▼ para ajustar los valores (formato 12/24, horas, minutos, año, calendario, mes, día, idioma). Presione MODE para confirmar cada ajuste.

¿Qué significan los iconos del pronóstico del tiempo?

Los iconos indican la tendencia a 12 horas: soleado, parcialmente nublado, nublado, lluvioso o nevado. Se basan en la presión atmosférica. Pueden aparecer mensajes de advertencia (HEAT, WIND, STORM, FOG, FROST) en caso de condiciones extremas.

¿Cómo activar o desactivar la alerta de congelación?

La alerta de congelación está activa por defecto solo en el canal 1. Para desactivarla, mantenga presionados simultáneamente los botones ▲ y ▼ hasta que el indicador LED de alerta deje de parpadear. Para evitar la alerta, también puede cambiar al canal 2 a 5 presionando ▲.

¿Cómo mostrar la fase lunar?

En el modo fase lunar (presione MODE hasta ver el icono lunar), use los botones ▲ o ▼ para recorrer los años de 2001 a 2099. Los iconos estrellados alrededor de la luna aparecen solo de 18:00 a 6:00.

¿Qué tipo de pilas usar para la sonda exterior?

Use pilas alcalinas para una larga duración. Para temperaturas inferiores a 0 °C, prefiera pilas de litio. La sonda requiere una pila AA (UM-3) de 1,5 V. Después del cambio, presione RESET en la sonda.

¿Cómo cambiar entre °C y °F?

En la parte posterior de la unidad principal, use un bolígrafo o un alfiler para mover el interruptor °C / °F a la posición deseada. El cambio es inmediato para todas las pantallas de temperatura.

¿Por qué la retroiluminación se apaga rápidamente?

La retroiluminación se activa durante 5 segundos después de presionar el botón LIGHT. Esta duración es fija y no modificable. Para volver a encenderla, presione LIGHT nuevamente.

¿Cómo restablecer la estación a los ajustes de fábrica?

Inserte un alfiler o un clip en el orificio RESET en la parte posterior de la unidad principal. Todos los datos y ajustes se borrarán, incluido el emparejamiento. Deberá reconfigurar la hora y volver a emparejar la sonda.

MANUAL DE USUARIO BAR218HG OREGON SCIENTIFIC

Estación Meteorológica Weather@Home con Bluetooth Modelo: BAR218HG

Manual del usuario

CONTENIDO

Introduccion 2

Sinopsis- 2

Vista frontal 2

Vistatrasera 3

Sensor remot (THGN132N) -3

Indicaciones 3

Inserte las pilas 3

Sensor remote 4

Transmission de datos al sensor 4

Reloj- 5

Ajustemanualmenteelreloj 5

Pronóstico del tiempo 5

Mensaje de advertencia climática 5

Temperatura y humedad 6

6

Tendencias del tiempo 6

Fase lunar 6

Illuminacion de fondo 7

Reinicio 7

Conectar con su dispositivo movil

Acoplamento de la estación meteorológica 7

Configuración 8

Visualizacion de las lecturesuras corrientes 9

Ver historial de lectures 10

Especificaciones 10

Sobre Oregon Scientific 11

EU - Declaración de conformidad 44

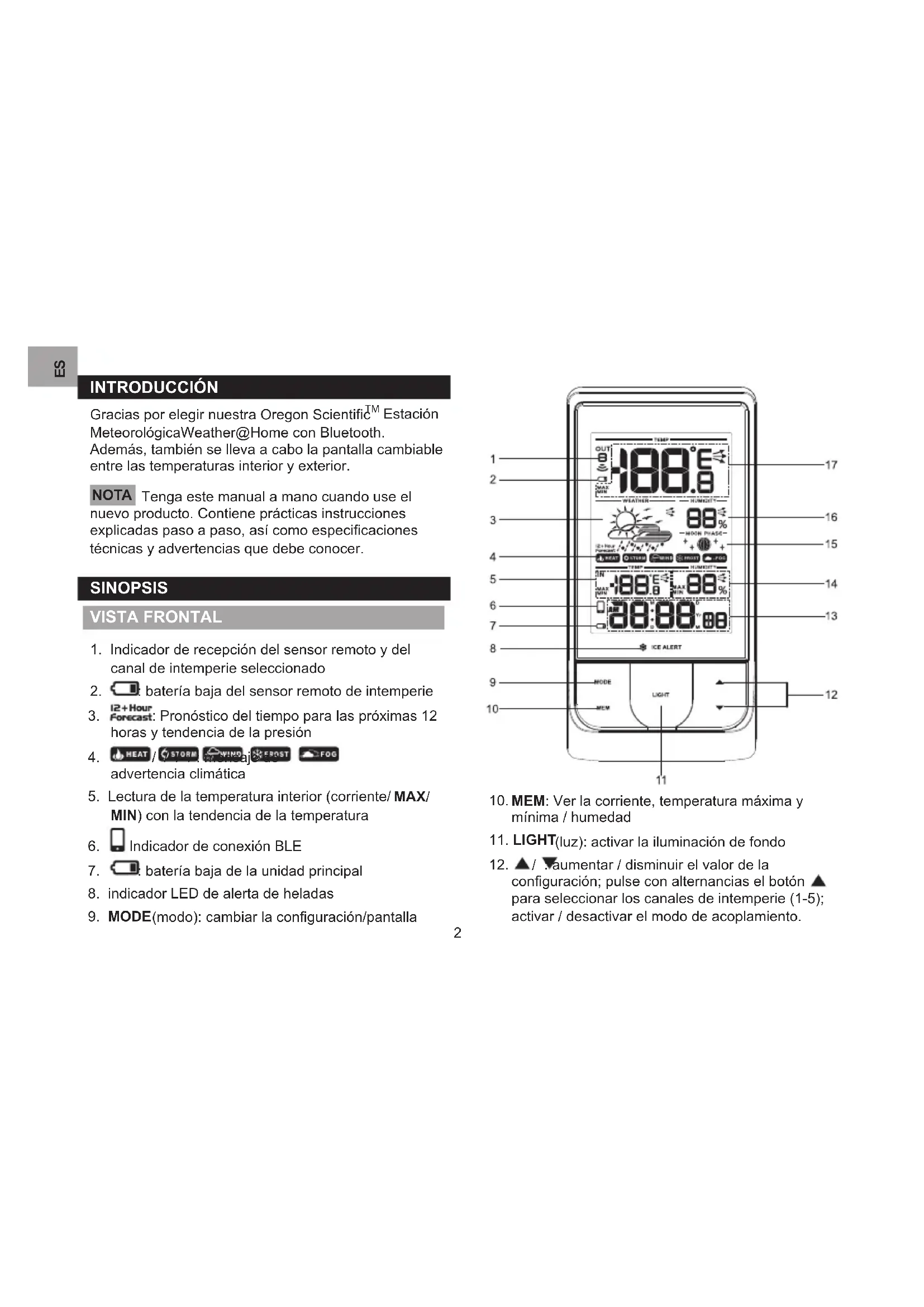

INTRODUCCION

Gracias por elegir nuestra Oregon Scientific™ Estación Meteorológica Weather@Home con Bluetooth. Además, también se leva a cabo la pantalla combustible entre las temperatas interior y exterior.

Tenga este manual a mano cuando use el nuevo producto. Contiene practicas instrucciones explicadas bajo aayo, asi como especificaiones tecnicas y advertencias que deben conocer.

SINOPSIS

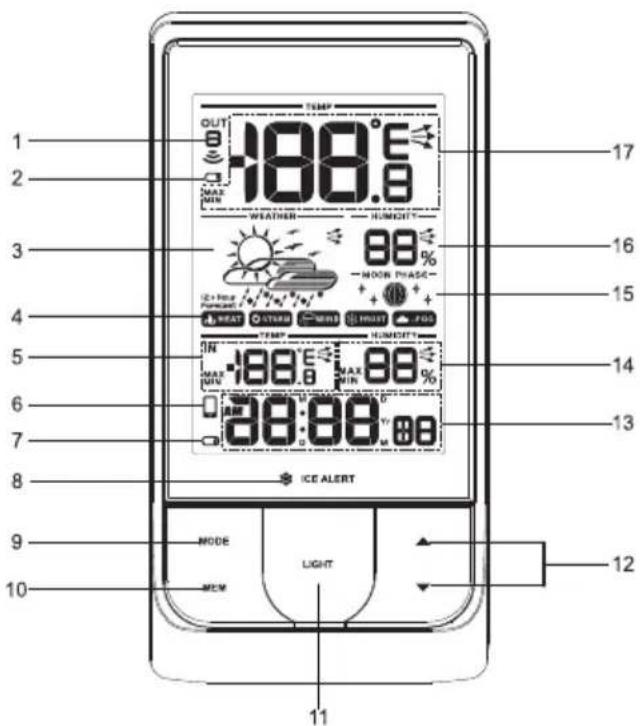

VISTA FRONTAL

1. Indicador de recepcion del sensor remot y del canal de intemperie seleccionado
2. batería baja del sensor remot de intemperie
3. i2+Hour Forecast: Pronóstico del tiempo para lasproximas 12 horas y tendencia de la presión
4. HEAT/STORM WINDS FOST FOG advertencia climática
5. Lectura de la temperatura interior (corriente/ MAX/ MIN) con la tendencia de la temperatura
6. Indicador de conexión BLE
7. batería baja de la unidad principal
8. indicator LED de alerta de heladas
9. MODE(mode): Cambiar la configuracion/pantalla

1. MEM: Ver la corriente, temperatura maxima y minima / humedad
2. LIGHT(luz): activar la iluminacion de fondo

3. / Yaumentar / disminuir el valor de la configuracion; pulse con alternancies el boton para seleccionar los canales de intemperie (1-5); activar / desactivar el modo de acoplamento.

4. AM / PM: manana/tarde
   MD (mes-día)/DM (dia-mes)/Año: calendario / reloj con día de lamana (muestra hora, horas ysegundos)

5. Lectura de humedad interior (corriente/MAX/MIN) con la tendencia de la humedad
6. Muesra la fase lunar
7. Humedad exterior (corriente/MAX/MIN) con la tendencia de la humedad
8. Lectura de la temperatura exterior (corriente MAX/ MIN) con la tendencia de la temperatura

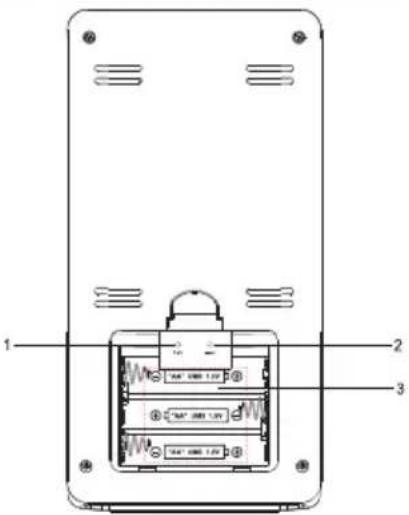

VISTA TRASERA

1. ^ C / ^ F : seleccionar la unidad de temperatura
2. RESET (restuarar): Restuarar la configuracion predeterminada
3. Compartimento de la pilas

SENSOR REMOTO (THGN132N)

1. Indicador de estado de LED
2. Orificio de montaje en pared
3. Compartimento de la pilas
4. Orificio de RESET (reiniciar)
5. Cambiar CHANNEL (canal)

INDICACIONES

INSERTELASPILAS

1. Retire el compartmento de la bateria.

2. Inserte las pilas haciendo coincidir la polaridad I

3. Pulsar RESET(restaurant) après de cada cambio de pilas.

UBICACION	MEANING
Área de reloj/alarma	Batería baja en la unidad principal
Área de la temperatura exterior	Batería baja de sensor

SENSOR REMOTO

La unidad principal puede recoger datos de hasta 5 sensores.

Para configurar el sensor:

1. Abra el compartmento de las pilas.
2. Sezione un canal y pulse RESET (restuarar).
3. Cierre la puerta de la batería.
4. Coloque el sensor en un radio de 98 pies (30 m) de launidad principal usingo el soporte de mesa o de pared.

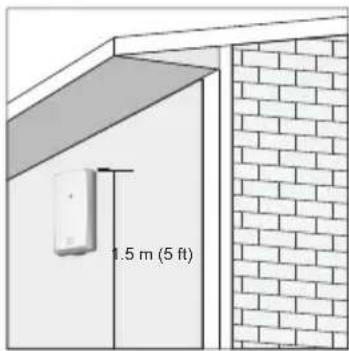

CONSEJO

La ubicación ideal para el sensor Serbia

en cualesquier lugar en el exterior de la casa a una+.
altura no mayor que 5 pies (1,5m) y que ofrezca
proteccion de la luz solar directa o de conditiones de
humedad para Obtener una lecture precisa.

NOTA Use pilas alcalinas para larga duracion y pilas de litio en temperatas bajo cero.

TRANSMISSION DE DATOS AL SENSOR

ParaUGCun sensor:

Pulse y mantenga pulsado MODE(mode) alismo tiempo.

El icono de recepcion del sensor del area del sensor remoto muestra el estado:

ICONO DESCRIPTICN

OUT OUT 1→1 2

OUT OUT OUT OUT 1→1 2→1 3

Se ha sentido un canal.

OUT 1

No se pueda encontrar el sensor.

CONSEJO El alcance de la transmisión possible variar dependiendo de variedes factores. Puede queonga que probar varias ubicaciones para Obtener los最好的 resultados.

RELOJ

AJUSTE MANUALMENTEL RELOJ

1. Pulse y mantenga MODE(mode).
2. Pulse ▲ o para Cambiar la configuración.
3. Pulse MODE(mode) para confirmar.
4. La secuencia de configuracion es: formatting de 12/24 horas, hora, minuto, año, formatting de calendario (dia-mes / mes-día), mes, día y el lenguaje. Las-optiones de idioma son Inglés (E), Aleman (D), Francés (F), Italiano (I) y Español (S).

Para seleccionar el modo de pantalla:

Pulse con alternancies MODE modo) para elegir entre reloj con segundos /dia de la semana /calendar / fase lunar.

PRONÓSTICO DEL TIEMPO

Este producto predice las siguientes 12 horas de las conditiones climaticas en un radio de 19-31 milas (30-50 km).

	Soleado
	Parcialmente nublado
	Nublado
	Lluvioso
	Probabilidad de nevada

MENSAJE DE ADVERTENCIA CLIMÁTICA

Los mensajes de advertencia climática proporcional indícios de circunstancias posibles que能把 surgir sobre la base de los calculos de la estación meteorológica. Los significados de las advertencias se ilustran a continuación:

ADVERTENCIA MENSAJE
HEAT	Riesgo de altas temperatas
WIND	Riesgo de vientos fuertes
STORM	El riesgo de tormenta
FOG	Riesgo de Niebla
Frost	Riesgo de heladas

TEMPERATURA Y HUMEDAD

Para seleccionar la unidad de temperatura:

• Seccionar ° C o °F para las lectures de temperatura mediante un alfiler o la parte superior de un lápiz.

Para seleccionar las lecturas de un sensor exterior:

• Pulse con alternancies ▲ para seleccionar la lectura del sensor deseado.

Paralectureurasautomaticasde los sensores:

• Pulse y mantenga pulsado y MEM al@mismo tiempo para estarlos datos de cada sensor durante 3segundos.
• Para finalizar, pulse ▲.

Paraunarlos registros actuales,minimos yolestimados del dia de un sensor seleccionado:

• Pulse con alternancies MEM
  Para borrar los registros:
• Pulse y mantenga MEM.

ADVERTENCIA DE HELADAS

Si el sensor del canal 1 cae de 37^ a 28^ (3^ a- 2^) ,el indicator LED parpadea, y bajo de parpadear.
cuando la temperatura este fauna de este rango.
- Pulse al nismo tiempo para desactivar la alerta de advertencia de heladas.

NOTA Como alerta de heladas solo se aplica al canal 1, para evaporar el parpadeo del LED, seleccione el canal 2 o 5 en el sensor exterior.

TENDENCIAS DEL TIEMPO

Los iconos de tendencia de temperatura, humedad y presión se basan en las lecturas recentes de los sensores.

SUBA	ESTABLE	BAJA
	→	→

FASE LUNAR

En el modo de fase lunar, pulse puraUGC entre los años (2001-2099).

Luna nuevo Plenilunio	O
Cuartofuckante	O	Cuarto menguante
Primer cuarto Tercer	cualto
Media luna creciente		Media luna menguante

NOTA Los iconos con estrella alrededor de la fase lunar se做不到 a partir de las 6 de la tard hasta las 6:00 de lamania?sigue.

ILUMINACION DE FONDO

Pulse LIGHT(luz) para activar la iluminacion de fondo durante 5segundos.

REINICIO

Pulse RESET(restaurant) para volver a la configuración predeterminada

CONECTAR CON SU DISPOSITIVO MOVIL

Puede configurar remotamente la estación meteorológica y leer la información meteorológica a工程技术 4.0 utilizing un dispositivo móvil con la aplicacion, que se pueda descargar en la Apple Store y en Google Play Store. Para encontrar rápidamente la aplicacion,cribe 'Weather@ Home' como palabra clave en el motor de búsqueda.

Asegürese de que su Telefono móvil sea compatible con iOS 5 o Android 4.3 con Bluetooth 4.0.

En primer lugar, es
necasario acoplar la estacion meteorologica con el
dispositivo movil. El icono
parpadear a en la pantalla de la estacion meteorologica
m吲nas se acopla y queda encendido afterwards de un acc

Pulse para permitir que la unidad principal se acople durante 30segundos.

1. Toque para entrada en la pantalla de SETTINGS(configuración)

2. Toque en el area de STATION (estacion).

3. Toque en las pantallas Pair Up (acoplamente) Searching(buscando)... Si desea cancelar el acoplamente, toque Cancel(cancelar).

4. Una vez que el acoplamente se haya realizado, volverá a STATION(estación)pantalla.
5. Toque en cada canal paraCambiar su nombre. (están permittedos hasta 20 caracteres, incluidos los espacios).Toque ci se termina.Toque para salir.

Para remover el sensor

Para removerialquier sensor de la estacion meteorologica, pulse Remove Station(quitar estacion) en STATION(estacion) pantalla, todos los sensores se retiring alismo tiempo.

Para reubicar los sensores en la pantalla:

1. En la pantalla de STATION(esteracion), toque
2. Pulse y mantenga pulsado en el lado Derecho de un sensor. Arrastre a la posicion deseada.
3. Toque para confirmar.

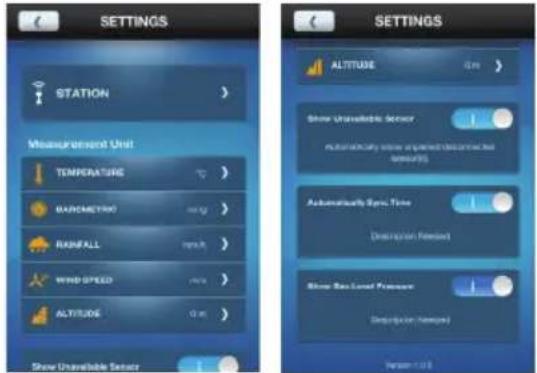

CONFIGURACION

Usted puede configurar caracteristicas de su estación meteorológica a工程技术 de la aplicacion, tales como unidades de medida.

Los criterios seran los siguientes:

• Temperatura
  Presión barometrica
• Lluvia (no disponible en BAR218HG)
• Velocidad del viento (no disponible en BAR218HG)
• Altitud
• Mostrar sensor no disponible
• Sincronizar automatically el tiempo
• Mostrar presión de nivel del mar

Para seleccionar la unidad de medida

1. Toque para ver las options de unidad medida.
2. Toque la unidad deseada.
3. Toque para volver a la pantalla anterior.

Para ajustar laaltitude:

Laaltitudereflejala distancia verticaldesel nivel del marhasta su posicion.

1. Complete laaltitude en el blanco de su unidad principal.
2. Toque Done (finalizar).

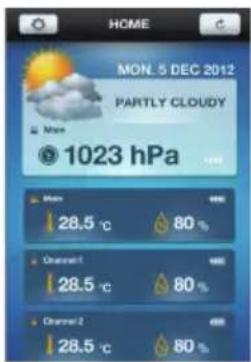

VISUALIZACION DE LAS LECTURAS CORRIENTES

Usted puede ver directamente al mesmo tiempo todas las lecturas meteorológicas de differedes sensores

a工程技术的开发。
a realizado para la aplicacion. Las lecturas estan en la
pantalla HOME(inicio).

NOTA Si el icono de batería bajo caparece en la pantalla, reemplace las pilas del dispositivo correspondiente.

ParaETHER sensor no disponible:

Si el sensor está fuera de rango, las lecturas se interrupmen y aparece en la pantalla - (dash mode). Si no desea que aparezca en pantalla el sensor que no está disponible:

• En la pantalla de SETTINGS(configuración) toque y deslice el botón hacía lacke para activar la funciona, o deslice a izquierda para apagarlo.

Para sincronizar automatistically la hora:

La hora y Fecha de su estación meteorológica puede

ser sincronizadas automatistically mediante el dispositivo móvil.

• En la pantalla de SETTINGS(configuración),toque y deslice el botón hacía la referencia para activar lafunción, o deslice a izquierda para apagarlo.

Para做不到 la presión a nivel del mar:

Después de que laaltitudehayasido ingresada, puede ver lapresión a nivel delmar enlapantalla de HOME (inicio).

• En la pantalla de SETTINGS(configuración) toque y deslice el botón hacía la derecha para activar la funciona, o deslice a izquierda para apagarlo.

NOTA Cuando alitud se ajusta a 0 metros, la lectura de la presion es la presion local. Si la alta se establece con laubicacion actual, la neue lectura de la presion se muestra como una presion a nivel del mar.

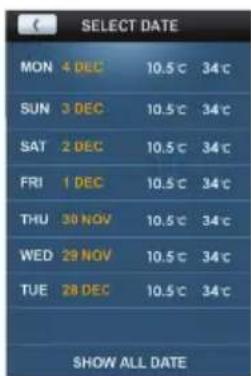

VER HISTORIAL DE LECTURAS

Puede ver el historial a工程技术 de la aplicacion. El historial también podra ser presentado en los graficos (ultimas 24 horas o ultimos 7 días).

Para ver el historial

1. Toque en el area del sensor deseado en la pantalla.
2. Toque para seleccionar los datos deseados o toque paraordenar los datos por fecha.

ESPECIFICACIONES

TIPO DESCRIPCION
UNIDAD PRINCIPAL
Largo x Ancho x Alto	7.32 x3.7 x 2.13 pulg (186 x 94 x 54 mm)
Peso 223 g (7.87 onzas) sin pilas
Intervalo de temperatas	-5°C a 50°C (23°F a 122°F)
Frecuencia de lapellal	433 MHz
Rango de humedad 2	5% - 95%
Alimentación 3 pilas U	M-3 (AA) 1.5V
Intervalo detemperatas	3°C a -2°C
UNIDAD REMOTA (THGN132N)
Largo x Ancho x Alto	50 x 22 x 96 mm(1.97 x 0.87 x 3.78 pulg)
Peso 62 g (2.22 onzas) sin pilas
Alcance detransmisión	98 pies (30 m) sin obstáculos
ntervalo detemperatas	-20°C a 60°C (-4°F a 140°F)
Rango de humedad 2	5% - 95%
PAlimentación 1 pila U	JM-3 (AA) 1,5 V

SOBRE OREGON SCIENTIFIC

Visiteneuistrositiowebwww.oregon scientific.com paraobtenermasinformacionsobrelosproductosde OregonScientific.

Si tiene algoña duda, pángase en contacto con nuestros servicios al cliente en

[e-mail]

Oregon Scientific Global Distribution Limited se Reserve el derecho de interpretar e inferirrialquier contenido,

terminos y provisiones de este manual de usuario y corregirlo, a su disreciación en cualquier momento y sin avis previo. Si hubiese alguna divergencia entre la version en ingles y las versions de otros idiomas, prevalecerá la version en ingles.

EU - DECLARACION DE CONFORMIDAD

Por medio de la presente Oregon Scientific declara que la estación de Estación Meteorológica Weather@ Home con Bluetooth(Modelo: BAR218HG) cumple con los requisitos esencias y cualesquiera除外as dispositions aplicables o exigibles de la Directiva 1999/05/CE. Tiene a su disposicion una copia firmada y sellada de la Declaracion de Conformidad, solicitela al Departamento de Atencion al Cliente de Oregon Scientific.

PAISES BAJO LA DIRECTIVA RTTE

Todoos los países de la UE, Suiza

y Noruega

Weather@Home

Para seleccionar a unidad de temperatura:

No modo de fases dalua, pressionar u para seleccionar o ano pretendedo (de 2001 a 2099).

Lua nova Lua cheia
Lua crescente Lua balsánia
Quarto crescente Quartiminguante
Lua giba Lua linguant

Para seleccionar a unidade de medida:
