EMR211 - Wetterstation OREGON SCIENTIFIC - Kostenlose Bedienungsanleitung

Produkttyp	Funkwetterstation
Marke	Oregon Scientific
Modell	EMR211
Abmessungen (Basisstation)	Ca. 120 x 80 x 25 mm
Gewicht (Basisstation)	Ca. 150 g (ohne Batterien)
Stromversorgung	2 AA-Batterien (LR6) für die Basisstation, 2 AA-Batterien für den Außensensor
Außensensor	Funk-Thermo-Hygrometer (Reichweite bis zu 30 m im freien Feld)
Anzeige	LCD-Bildschirm mit Hintergrundbeleuchtung
Innentemperatur	Messbereich: -10 °C bis +60 °C, Auflösung 0,1 °C
Innenluftfeuchtigkeit	Bereich: 25 % bis 95 %, Auflösung 1 %
Außentemperatur	Messbereich: -40 °C bis +60 °C, Auflösung 0,1 °C (über Sensor)
Außenluftfeuchtigkeit	Bereich: 25 % bis 95 %, Auflösung 1 % (über Sensor)
Wettervorhersage	Vorhersagesymbole: sonnig, teilweise bewölkt, bewölkt, regnerisch, schneereich
Luftdruck	Anzeige in hPa/mb, Tendenz
Funkuhr	DCF-77-Synchronisation (Europa)
Zusatzfunktionen	Wecker, Kalender, Mondphasenanzeige, gefühlte Temperatur
Pflege und Reinigung	Mit einem leicht feuchten, weichen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Nicht extremen Temperaturen, Feuchtigkeit oder direkter Sonneneinstrahlung aussetzen. Nur empfohlene Batterien verwenden.
Ersatzteile und Reparierbarkeit	Standardbatterien im Handel erhältlich. Keine Ersatzteile im Lieferumfang. Das Gerät ist nicht für Reparaturen durch den Benutzer vorgesehen.
Allgemeine Informationen	Übertragungsfrequenz: 433 MHz. Entspricht den europäischen Richtlinien.

Häufig gestellte Fragen - EMR211 OREGON SCIENTIFIC

Wie lege ich die Batterien in die Basisstation ein?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie 2 AA-Batterien (LR6) ein und beachten Sie die Polarität (+/-). Schließen Sie den Deckel.

Wie verbinde ich den Außensensor mit der Station?

Legen Sie die Batterien in den Sensor ein und drücken Sie die Taste RESET am Sensor. Halten Sie an der Station die Taste SCAN (oder CH) gedrückt, bis das Signal empfangen wird.

Was tun, wenn die Außentemperatur nicht angezeigt wird?

Überprüfen Sie die Batterien des Sensors, die Entfernung (max. 30 m im freien Feld) und ob keine großen Metallhindernisse stören. Führen Sie eine erneute Synchronisation durch.

Wie stelle ich die Uhr manuell ein?

Die Uhr synchronisiert sich automatisch mit dem DCF-77-Signal. Bei schlechtem Empfang können Sie sie manuell einstellen: Halten Sie die Taste SET gedrückt, um in den Einstellmodus zu gelangen.

Wie interpretiere ich die Wettervorhersagesymbole?

Die Symbole zeigen einen Trend für die nächsten 12 bis 24 Stunden: Sonne (klares Wetter), teilweise bewölkt, bewölkt, Regen, Schnee. Sie basieren auf dem Luftdruck.

Die Station zeigt eine falsche Außentemperatur an, was tun?

Platzieren Sie den Sensor geschützt vor direkter Sonneneinstrahlung und Wärmequellen. Stellen Sie sicher, dass er nicht dem Regen ausgesetzt ist (der Sensor ist wasserdicht, aber nicht tauchfähig).
Setzen Sie einen Reset durch, indem Sie die Batterien entfernen.

Kann die Station ohne Außensensor verwendet werden?

Ja, die Station funktioniert allein und zeigt die Innenwerte an. Die Außeninformationen fehlen dann.

Wie ändere ich die Anzeige des Luftdrucks?

Drücken Sie die Taste BARO (oder PRESSURE), um zwischen hPa/mb und inHg umzuschalten.

Hat die Anzeige eine Hintergrundbeleuchtung?

Ja, drücken Sie die Taste LIGHT, um die Hintergrundbeleuchtung für einige Sekunden zu aktivieren.

Wie setze ich die Station auf die Werkseinstellungen zurück?

Entfernen Sie die Batterien aus der Station und dem Sensor. Warten Sie 10 Sekunden, setzen Sie dann zuerst die Batterien in den Sensor ein, dann in die Station.
Alle Einstellungen werden gelöscht.

BEDIENUNGSANLEITUNG EMR211 OREGON SCIENTIFIC

Batterie einsetzen 3

Sensor.... 3

Sensor anlernen....4

Temperatur....4

Frostwarnung 5

Rückstellung......5

Verbindung mit ihrem Mobilgerät 5

Paarung des Thermometers 5

Einstellungen 6

Aktuelle Messwerte anzeigen 7

Messdaten-Verlauf anzeigen 8

Sensor für zusätzliche Information 8

Vorsichtsmassnahmen 8

Spezifikationen 9

Über Oregon Scientific 10

EU-Konformitätserklärung 10

EINFÜHRUNG

Danke, dass Sie unser Oregon Scientific™ Weather@Home Bluetooth-Thermometer gewählt haben, mit seiner wechselbaren Anzeige für den Innen- und Aussenbereich.

BITTE BEACHTEN Halten Sie diese Anleitung beim Gebrauch Ihres neuen Produkts griffbereit. Sie enthält praktische Schritt-für-Schritt Anleitungen wie auch technische Spezifikationen und Warnungen, über die Sie Bescheid wissen sollten.

ÜBERSICHT

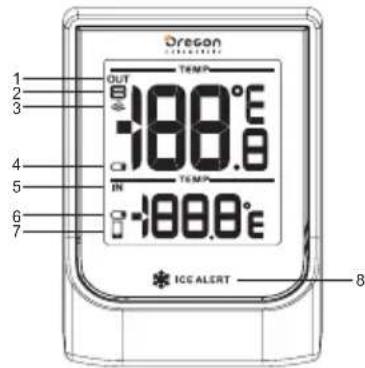

VORDERANSICHT

1. Messung der Außentemperatur (°C/°F)
2. Sensor-Kanalanzeige

3. : Sensor-Empfangsanzeige

4. Sensor Batteriebereitschaftsstatus

5. Innenraum-Temperaturmessung (°C/°F)
6. Innsraum-Sensor / Batterie der Haupteinheit fast leer
7. : BLE-Prozess Anschlussanzeige
8. Frostwarnung LED Anzeige

RÜCKANSICHT

1. SET/Einstellung: Temperatureinheit wählen (°C/°F); mit Bluetooth-Funktion paaren
2. Außenkanäle wählen (1-5); Fernfühler suchen
3. : Außenkanäle wählen (1-5); automatisches Absuchen der Sensoren
4. RESET/Rückstellung: die Einheit auf die Grundeinstellung bringen
5. Batteriefach

SENSOR (THN132N)

1. LED Statusanzeige
2. Wandbefestigung
3. Batteriefach
4. RESET: Taste für die RÜCKSTELLUNG
5. CHANNEL: Kanalschalter

HINWEIS Unterstützte kompatible Sensoren: THGN328N, THGR328N, BTH Fühler, THN318N.

INBETRIEBNAHME

BATTERIE EINSETZEN

1. Batteriefach entfernen
2. Batterien einsetzen, unter der Beachtung der Polarität (+/-).
3. Nach jedem Batteriewechsel RESET drücken.

ORT	BEDEUTUNG
Außentemperaturbereich Sensor-Batterien fast leer
Bereich der Innenraumtemperatur	Batterien der Innenraum-fühler und Haupteinheit fast leer

SENSOR

Die Haupteinheit kann Daten von bis zu 5 Sensoren sammeln.

Zur Einstellung des Sensors:

1. Batteriefach öffnen.
2. Einen Kanal wählen, dann RESET(Rückstellung) drücken.
3. Die Batteriefach schließen.
4. Den Sensor innerhalb von 30 m Entfernung von der Haupteinheit platzieren, unter Verwendung eines Ständers oder durch Wandmontage.

TIPP Ideale Platzierung des Fühlers ist jedweder Ort auf der Außenseite des Hauses, auf einer Höhe von nicht mehr als 1,5 m; für genaue Messung sodann vor direktem Sonnenlicht oder vor Regen und ähnlichen nassen Bedingungen schützen.

HINWEIS Verwenden Sie alkalische Batterien für längere Lebensdauer und Lithium Batterien der Konsumentenklasse bei Temperaturen unter dem Gefrierpunkt.

SENSOR ANLERNEN

Zur Suche eines Sensors:

1. Zur Wahl der 5 verschiedenen Freiluftkanäle der Sensoren oder drücken.
2. Gleichzeitig ▲ 2 Sekunden drücken und halten, um die Suche des gewählten Fühlers zu aktivieren.

Zur automatischen Suche der Sensoren:

• 2 Sekunden drücken und halten, um die

automatische Suchfunktion für alle 5 Kanäle zu aktivieren. Die Temperaturen werden in automatischer Reihenfolge angezeigt (Kanäle 1, 2, 3, 4, 5).

Das Fühlerempfangssymbol auf der Vorderseite der Haupteinheit zeigt den Stand an:

SYMBOL BESCHREIBUNG
	Haupteinheit sucht den/die Sensor/Sensoren.
	Es wurde ein Kanal gefunden.
	Der Sensor ist nicht auffindbar.

TIPP Die Übertragsreichweite kann, abhängig von vielen Faktoren, sein. Zur Erzielung des besten Resultats oder der besten Ergebnisse müssen Sie u.U. den oder die Sensoren an verschiedenen Orten probehalber platzieren.

TEMPERATUR

Zum Wählen der Temperatureinheit:

- SET(Einstellung) drücken für das Ablesen von °C (Celsius) oder °F (Fahrenheit).

FROSTWARNUNG

ICE ALERT Wenn der Wert des Kanals 1 von 3°C bis -2°C (37°F auf 28°F) aufweist, wird die LED Anzeige vorne an der Haupteinheit dauernd blinken; das Blinken endet, wenn die Temperatur außerhalb des obigen Bereichs ist.

• Zur Deaktivierung der Frostwarnung, gleichzeitig ▲ und ▼drücken.
• Die Frostwarnung wird erneut eingeschaltet, wenn die Temperatur erneut in den Bereich zwischen 3°C und -2°C (37°F und 28°F) fällt.

HINWEIS Eine Frostwarnung gilt nur für Kanal 1. Zur Verhinderung des Blinkens der LED-Anzeige sind Kanäle 2 bis 5 für die Sensoren zu wählen.

RÜCKSTELLUNG

Zur Rückkehr zur Grundeinstellung RESET(Rückstellung) hinten an der Haupteinheit drücken.

VERBINDUNG MIT IHREM MOBILGERÄT

Das Thermometer kann ferneingestellt und die Temperaturinformation über Bluetooth®v4.0 gelesen werden, indem Sie Ihr mobiles Gerät mit der vom Apple Store heruntergeladenen Anwendung gebrauchen. Zum raschen Auffinden der Anwendung tippen Sie ,Weather@Home' als Schlüsselwort in die Suchmaschine.

Stellen Sie sicher, dass Ihr Mobilgerät mit iOS5 oder Android 4.3 mit Bluetooth®v4.0 kompatibel ist.

PAARUNG DES THERMOMETERS

Zuerst ist Ihr Thermometer mit Ihrem Mobilgerät zu paaren. 📋 wird während der Paarung auf der Anzeige der Wetterstation blinken und bei erfolgreicher Verbindung dauerhaft sichtbar bleiben.

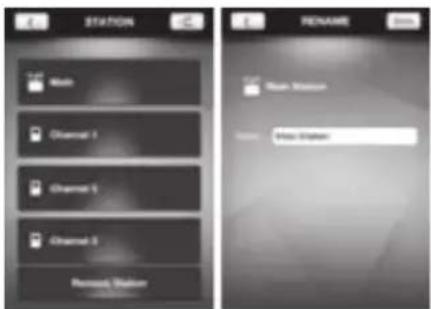

Zur Paarung der Station:

Hinten an der Haupteinheit SET/für 2 Sekunden drücken und halten. Die Paarung für die Haupteinheit wird so gestartet.

1. Um die Einstellungs-Anzeige zu starten, antippen.
2. Auf den Bereich STATION tippen.
3. Pair-up(Paarung) wählen. Searching(Suche) .....zeigt an. Falls Sie die Paarung annullieren wollen, Cancel(löschen) drücken.
4. Nach erfolgreicher Paarung kehrt die Anzeige auf STATION zurück.
5. Jeden Kanal wählen, um ihn neu zu benennen (erlaubt sind bis zu 20 Zeichen, einschließlich Leerzeichen). Wenn erledigt, auf Dome /tippen. Zur Beendigung auf < drücken.

Zur Entfernung der Sensoren:

Um einen Sensor von der Wetterstation zu entfernen,

Remove station(Station entfernen) auf der Anzeige STATION drücken.

Alle Sensoren werden gleichzeitig entfernt.

Zur Neupositionierung der Sensoren auf dem Anzeigefeld:

1. Auf der Anzeige STATION, drücken.
2. Auf der rechten Seite eines Sensors 📄 drücken und halten, dann zur gewünschten Position ziehen.
3. Zur Bestätigung drücken.

SETTINGS/EINSTELLUNG

Sie können die Messwerte Ihre Wetterstation über die Anwendung einstellen.

Die Einstellungen sind wie folgt:

• Temperatur
  • Barometer (nicht verfügbar mit EMR211)
• Regenmenge (nicht verfügbar mit EMR211)
  • Windgeschwindigkeit (nicht verfügbar mit EMR211)
• Höhe über Meer (nicht verfügbar mit EMR211)
  • Anzeige nicht verfügbarer Sensoren

• Automatische Synchronzeit
- Anzeige der Luftdrucks auf Meereshöhe (nicht verfügbar mit EMR211)

Zur Wahl der Messwerte:

1. wählen, worauf die Messwertauswahl zu sehen ist.
2. Die gewünschte Wahl bestätigen.
3. Rückkehr zur vorherigen Anzeige durch Drücken auf

AKTUELLE MESSWERTE ANSEHEN

Sie können alle

ungen direkt

von verschiedenen Sensoren

sehen, aber jeweils nur

einen Wert im gegebenen

Moment. Die Ergebnisse sind

in der HOME-Anzeige ersichtlich.

HINWEIS Wenn das Symbol der leeren Batterie erscheint, sind die Batterien des

entsprechenden Geräts zu ersetzen.

Aufzeichnung der nicht verfügbaren Sensoren:

Wenn der Sensor sich außerhalb Reichweite befindet, setzt die Messung aus und ---- (Strichzeichen) erscheinen auf der Anzeigetafel. Wenn Sie die nicht verfügbaren Sensoren nicht zeigen wollen:

- berühren Sie auf der SETTINGS(Einstellungs-Anzeige) den Knopf und schieben ihn zum Anschalten der Funktion nach rechts und zum Abschalten der Funktion nach links.

Zur automatischen Synchronisation der Zeit:

Zeit und Datum an Ihrer Wetterstation lassen sich durch Ihr Mobilgerät automatisch synchronisieren:

• auf der SETTINGS(Einstellungs-Anzeige) berühren

Sie den Knopf und schieben ihn zum Anschalten der Funktion nach rechts und zum Abschalten nach links.

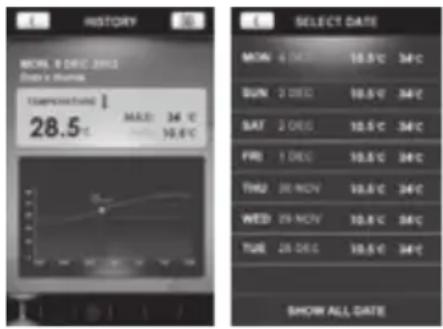

MESSDATEN-VERLAUF ANZEIGEN

Der Verlauf ist über die Anwendung lesbar. Sie ist auch graphisch darstellbar (die letzten 24 Stunden oder die letzten 7 Tage).

Zur Betrachtung der Entwicklung:

1. Drücken Sie auf der Übersicht den gewünschten Bereich an.
2. Wählen Sie die gewünschten Daten durch Drücken von oder tipben Sie auf um die Ergebnisse nach Datum sortiert zu erhalten.

SENSOR FÜR ZUSÄTZLICHE INFORMATION

Durch Anwendung des wahlweise verfügbaren Sensor (Modell: BTH Sensor) können Sie bei Benutzung Ihres

Mobilgerätes jeweils auch die folgende Information ersehen.

• Wettervorhersage
• Luftdruck
  • Feuchtigkeit im Außenbereich

NÜTZLICHER HINWEIS Der wahlweise verfügbare Sensor (Modell: BTH Sensor) kann von Oregon Scientific bezogen werden.

VORSICHTSMASSNAHMEN

• Setzen Sie das Gerät keiner übermäßigen Gewalteinwirkung und keinen Stößen aus und halten Sie es von Staub, extremen Temperaturen und Feuchtigkeit fern.
• Blockieren Sie nicht die Belüftungsöffnungen mit Gegenständen, wie Zeitungen, Vorhänge, usw.
• Tauchen Sie das Gerät niemals in Wasser. Falls Sie Flüssigkeiten darauf verschütten, trocknen Sie es umgehend mit einem weichen faserfreien Tuch.
• Reinigen Sie das Gerät nicht mit scheuernden oder ätzenden Mitteln.
• Kratzen Sie nicht mit harten Gegenständen am LCD-Display, da dieses sonst beschädigt wird.
• Nehmen Sie keine Änderungen an den internen Komponenten des Geräts vor. Dies würde zum Erlöschen der Garantieansprüche führen.

• Installieren Sie ausschließlich neue Batterien. Verwenden Sie niemals neue und alte Batterien gemeinsam.
  • Die in dieser Anleitung dargestellten Abbildungen können sich vom Original unterscheiden.

• Achten Sie bei der Entsorgung des Produktes darauf, dass es speziellen Sammelstellen zur gesonderten Aufbereitung zugeführt wird.

• Wenn dieses Produkt auf bestimmte Holzflächen gestellt wird, kann die Oberfläche beschädigt werden. Oregon Scientific ist nicht haftbar für solche Beschädigungen. Entsprechende Hinweise entnehmen Sie bitte der Pflegeanleitung Ihres Möbelherstellers.
• Inhalt dieser Anleitung darf ohne Genehmigung des Herstellers nicht vervielfältigt werden.
• Entsorgen Sie alte Batterien nicht im allgemeinen Hausmüll, sondern ausschließlich in den dafür vorgesehenen, kommunalen Sammelstellen, die Sie bei Ihrer Gemeinde erfragen können.
• Beachten Sie bitte, dass einige Geräte mit Batterieschutzstreifen ausgestattet sind. Entfernen Sie diesen Streifen vor der ersten Inbetriebnahme aus dem Batteriefach.

HINWEIS Die technischen Daten für dieses Produkt und der Inhalt der Bedienungsanleitung können ohne Benachrichtigung geändert werden.

SPEZIFIKATIONEN

AUSFÜHRUNG BESCHREIBUNGN
HAUPTEINHEIT
Länge x Breite x Höhe 93 x 68 x 30 mm
Gewichts 96 g mit Batterie
Temperaturbereich -5°C bis 50°Celsius
Signalfrequenz 433 MHz
Stromversorgung 2 x AAA Batterien
Temperaturbereich bei Frostwarnung	3° bis -2° Celsius
FERNBEDIENUNGSEINHEIT (THN132N)
Länge x Breite x Höhe 96 x 50 x 22 mm
Gewicht 62 g
Übermittlungsbereich 30 m unbehindert
Temperaturbereich -20 ° bis 60°Celsius
Stromversorgung 1 x UM-3 (AA) 1.5 V Batterie

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website www.oregonscientific.com um mehr über die Produkte von Oregon Scientific zu erfahren.

Für etwaige Anfragen kontaktieren Sie bitte unseren Kundendienst unter [e-mail]

Oregon Scientific Global Distribution Limited behält sich das Recht vor, die Inhalte, Bedingungen und Bestimmungen in dieser Bedienungsanleitung zu interpretieren und auszulegen, und diese jederzeit nach eigenem Ermessen ohne vorherige Ankündigung abzuändern. Soweit es irgendwelche Unterschiede zwischen der englischen Version und den Versionen in anderen Sprachen gibt, ist die englische Version maßgebend.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Oregon Scientific, dass die Multifunktionsuhr Weather@Home Bluetooth-Thermometer Modell: EMR211 oder mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/05/EG übereinstimmt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage über unseren Oregon Scientific Kundendienst.

KONFORM IN FOLGENDEN LÄNDERN

Alle Länder der EU, Schweiz CH

und Norwegen N
