BEDIENUNGSANLEITUNG C31DUALDOCKPDUK i-TEC

(DE) Gebrauchsanweisung

(CZ) Manuál

(SK) Manuál

(LT) Vadovas

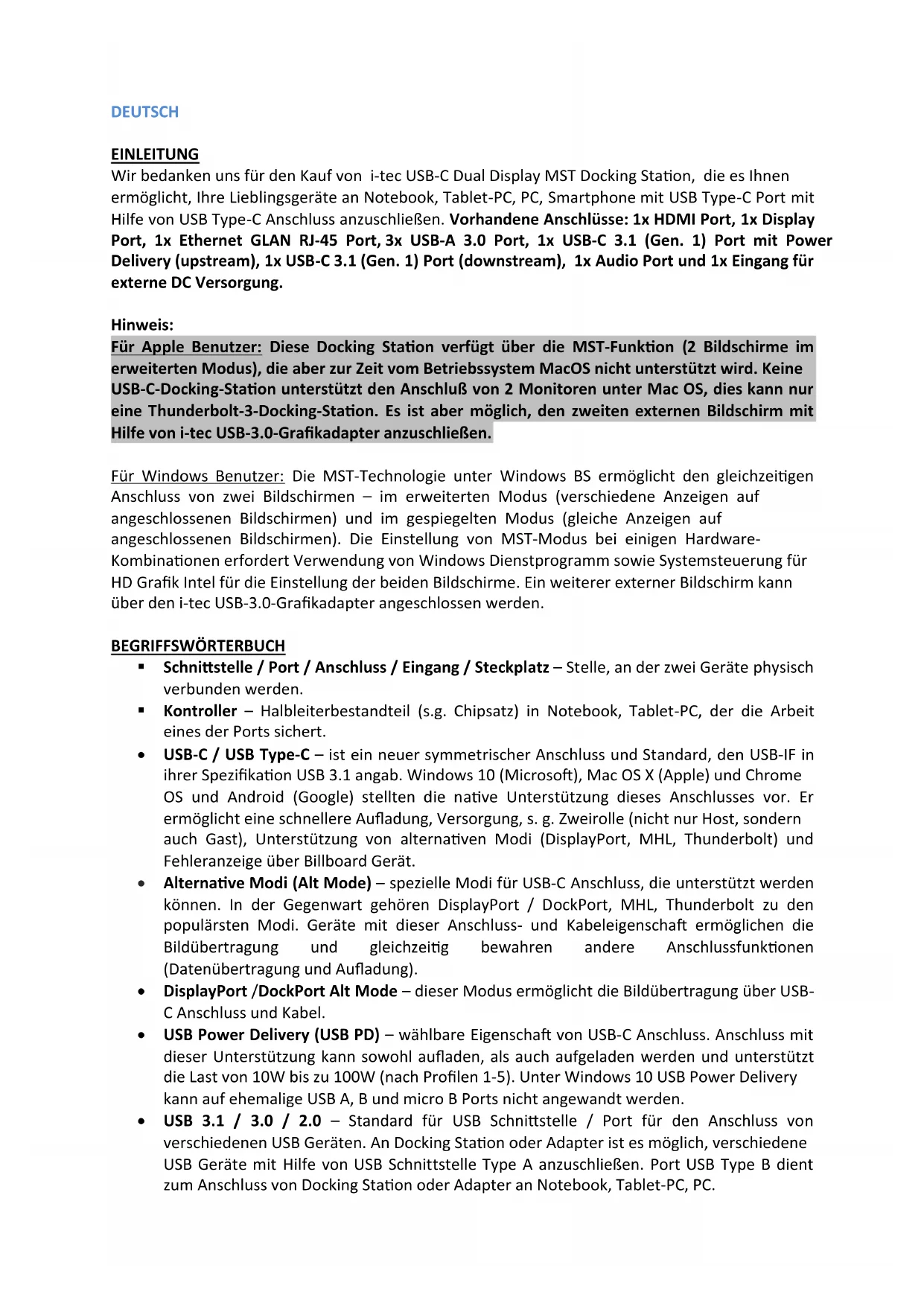

Wir bedanken uns für den Kauf von i-tec USB-C Dual Display MST Docking Station, die es Ihnen ermöglich, ihre Lieblingsgerate an Notebook, Tablet-PC, PC, Smartphone mit USB Type-C Port mit Hilfe von USB Type-C Anschluss anzuschreiben. Vorhandene Anschlüsse: 1x HDMI Port, 1x Display Port, 1x Ethernet GLAN RJ-45 Port, 3x USB-A 3.0 Port, 1x USB-C 3.1 (Gen. 1) Port mit Power Delivery (upstream), 1x USB-C 3.1 (Gen. 1) Port (downstream), 1x Audio Port und 1x Eingang für externe DC Versorgung.

Hinweis:

Für Apple Benutzer: Diese Docking Station verfügt über die MST-Funktion (2 Bildschirme im erweiterten Modus), die aber zur Zeit vom Betriebssystem MacOS nicht Unterstützung wird. Keine USB-C-Docking-Station unterstützt den Anschluß von 2 Monitoren unter MacOS, dies kann nur eine Thunderbolt-3-Docking-Station. Es ist aber möglich, den zweiten externen Bildschirm mit Hilfe von i-tec USB-3.0-Grafikadapter anzuschreiben.

Für Windows Benutzer: Die MST-Technologie unter Windows BS erhögt den gleichzeitigen Anschluss von zwei Bildschirmen - im erweiterten Modus (verschiedene Anzeigen auf angeschlossenen Bildschirmen) und im gespiegelten Modus (gleiche Anzeigen auf angeschlossenen Bildschirmen). Die Einstellung von MST-Modus bei einigen Hardware-Kombinationen erfordert Verwendung von Windows Dienstprogramm sowie Systemsteuerung für HD Grafik Intel für die Einstellung der beiden Bildschirme. Ein weiterer externer Bildschirm kann über den i-tec USB-3.0-Grafikadapter angeschlossen werden.

BEGRIFFSWÖRTERBUCH

• Schnittstelle / Port / Anschluss / Eingang / Steckplatz - Stelle, an der zwei Geräte physisch verbunden werden.
• Kontroller - Halbleiterbestandteil (s.g. Chips) in Notebook, Tablet-PC, der die Arbeit eines der Ports sichert.
• USB-C / USB Type-C - ist ein neuer symmetrischer Anschluss und Standard, den USB-IF in ihrer Spezifikation USB 3.1 angab. Windows 10 (Microsoft), Mac OS X (Apple) und Chrome OS und Android (Google) stellen die native Unterstützung deses Anschlusses vor. Erforthigt einechnellere Aufladung, Versorgung, s.g. Zweirolle (nicht nur Host, sondern auch Gast), Unterstützung von alternativen Modi (DisplayPort, MHL, Thunderbolt) und Fehleranzeige über Billboard Gerät.
• Alternative Modi (Alt Mode) - spezielle Modi für USB-C Anschluss, die Unterstützung werden können. In der Gegenwart gehören DisplayPort / DockPort, MHL, Thunderbolt zu den popularisten Modi. Geräte mit dieser Anschluss- und Kabeleigenschaft ermögen die Bildübertragung und gleichzeitig bewahren andere Anschlussfunktionen (Datum übertragung und Aufladung).
• DisplayPort /DockPort Alt Mode - dieser Modus ermittelicht die Bildübertragung über USB-C Anschluss und Kabel.
• USB Power Delivery (USB PD) – wählbare Eigenschaft von USB-C Anschluss. Anschluss mit dieser Unterstützung kann sowohl aufladen, als auch aufgeladen werden und unterstützt die Last von 10W bis zu 100W (nach Profilen 1-5). Unter Windows 10 USB Power Delivery kann auf ehemalige USB A, B und micro B Ports nicht angewandt werden.

• USB 3.1 / 3.0 / 2.0 - Standard für USB Schnittstelle / Port für den Anschluss von verschiedenen USB Geräten. An Docking Station oder Adapter ist es möglich, verschiedene USB Geräte mit Hilfe von USB Schnittstelle Type A anzuschreiben. Port USB Type B dient zum Anschluss von Docking Station oder Adapter an Notebook, Tablet-PC, PC.

• HDMI - Standard für digitale Grafikschnittstelle / Port, die zum Anschluss von Bildschirmen und anderen Grafikbildschirmgeräten dient.

• Audio - Bezeichnung für Toneigangs- (Mikrophon) oder Ausgangsgeräte (Kopfhörer / Laufsprecher).

Wir bitten um sorgfälliges Durchselen des ganzen Benutzerhandbuchs vor dem Beginn der Arbeit mit Docking Station. Ausfuhrlichere Informationen finden Sie im Benutzerhandbuch auf unserer Website www.i-tec-europe.eu unter der Unterseite „Download" bei diesen Produkt.

SPEZIFIKATION

• 1x USB-C 3.1 (Gen. 1) Port für Datenübertragung, Übertragungsgeschwindigkeit bis zu 5 Gbps; über diesen Port sind keine weiteren Bildschirme anzuschreiben, dies ist nur mit Hilfen von Thunderbolt 3 Docking Station möglich.
• 3x USB-A 3.0 Port, Übertragungsgeschwindigkeit bis zu 5 Gbps; USB 3.0 Port auf Vorderpaneel verfügbar über Spez. BC 1.2
• 1x USB-C Power Delivery mit Profil 4 (max. 60 W) für Anschluss an Notebook oder Tablet-PC
• 1x Ethernet GLAN RJ-45 Port, 10/100/1000 Mbps
  Grafikschnittstelle:
• Ein Bildschirm: 1x HDMI max. Schnittstelle 3840x2160/30Hz oder 1x Display Port max. Schnittstelle 3840x2160/30Hz
  Zwei Bildschirme (MST): understands bis zu 1920x1200/60Hz
  1x Audio/Mikrofon 2.1 Jack
• Einstellungen: Erweitern, Spiegeln und Primärmonitor
• Unterstützte Farben 16/32 bit
• Versorgt vom externen Versorgungsadapter - Ausgang: 20V/5A
  BS: Erfordert USB-C Schnittstelle mit Unterstützung von „DisplayPort Alternate Mode" und „Power Delivery" (nicht alle Geräte / Systeme mit USB-C Schnittstelle verfügen über diesen Standard) oder Thunderbolt 3 Port - jetzt Windows 10 32/64bit, Mac OS X, Chrome OS und Android 6 (Google) mit Intel Broadwell Prozessor und R51 und höher
• Produkttabmessungen: 155 × 85 × 27 ~mm
• Produktgewicht: 172 g

LIEFERUMFANG

• i-tec USB-C MST Docking Station
  USB-C Kabel (Lange 100 cm)
• Versorgungsadapter (Ausgang: DC 20V/5A, max.100W, DC Kabel 200 cm + Netzkabel 200 cm)
• Quick Start

BESCHREIBUNG DER DOCKING STATION / SPEZifikATION

Vorderseite :

1. 1x USB-A 3.0 Port (Übertragungsgeschwindigkeit bis zu 5 Gbps) mit schneller Aufladung nach der Spez. BC 1.2 - für Anschluss und schnelle Aufladung von USB-Geräten
2. 1x USB-C 3.1 (Gen. 1) Data Port - für Anschluss von USB-C Datengeräten (z.B. HDD, Speicherstick)
3. 1x Audio 3.5 mm Jack - für Anschluss von Kopfhörern und Mikrofon 2.1
4. ON/OFF Schalter – für Einschalten / Ausschalten der Docking Station

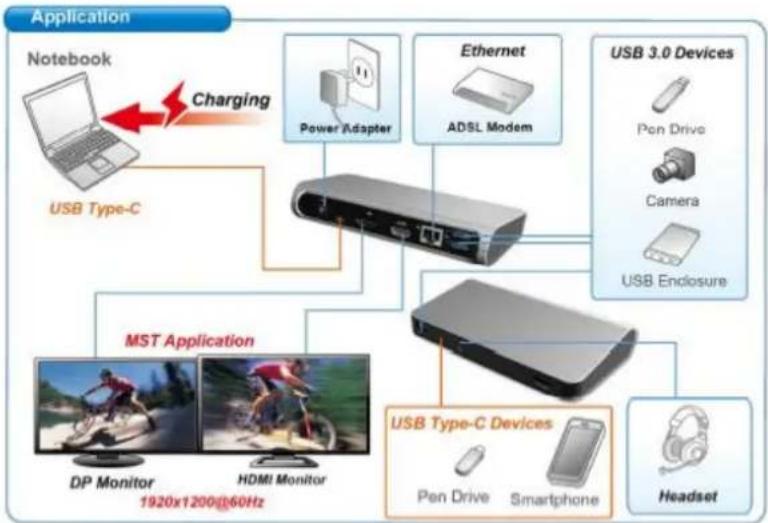

Hinterseite:

1. Eingang für Versorgung (DC 20V/5A, max. 100W) - Versorgung von externem Versorgungsadapter
2. 1x USB-C (Unterstützung für Daten, Display Port Alt Mode, Power Delivery Alt Mode) – für Anschluss der Docking Station an Notebook, Tablet-PC, PC oder Smartphone mit USB-C-Port; Power Delivery mit Profil 4 (max. 60 W))
3. 1x Display Port (DP) - für Anschluss eines Bildschirms mit DP-Eingang
4. 1x HDMI Port - für Anschluss eines Bildschirms mit HDMI-Eingang

Bemerkung zur grafischen Schnittstelle:

Ein Bildschirm: 1x HDMI max. Schnittstelle 3840x2160 / 30Hz oder 1x Display Port max. Schnittstelle 3840x2160 / 30Hz. Zwei Bildschirme (MST): unterstützt bis zu 1920x1200 / 60Hz. Modi: Erweitern, Spiegeln und Primarbildschirm. Unterstützung Farben 16 / 32 Bit.

1. 1x Ethernet GLAN RJ-45 Port - für Anschluss an Ethernet-Netzwerk / Router / Switch / HUB und Internet
2. 2x USB-A 3.0 Port (Datumübertragungsgeschwindigkeit bis zu 5 Gbps) - für Anschluss von USB-Geräten

SYSTEMANFORDERUNGEN

Hardware-Anforderungen: erfordert USB-C-Schnittstelle mit Unterstützung von „DisplayPort Alternate Mode" und „Power Delivery" (nicht alle Geräte / Systeme mit Schnittstelle USB-C verfügbar über diesen Standard) oder Thunderbolt 3 Port - jetzt Windows 10 32/64 Bit, Mac OS X, Chrome OS und Android 6 (Google) mit Intel Broadwell Prozessor und R51 und höher

Betriebssystem: Windows 10, Mac OS X, Google (Chrome OS und Android 6) mit den neuesten Aktualisierungen

Bemerkung: Mac OS unterstützt MST (2 Bildschirme im erweiterten Modus) nicht. Keine USB-C-Docking-Station unterstützen den Anschluß von 2 Monitoren unter Mac OS, dies kann nur eine Thunderbolt-3-Docking-Station.

TREIBERINSTALLATION

Nach dem Anschluss werden die Treiber für Docking Station automatisch vom System installiert. Falls es nötig ist, LAN zu installmenten, laden Sie die aktuellen Treiber von unserer Seiten www.i-tec-europe.eu unter der Unterseite „Download" bei diesen Produkt herunter.

Hinweis: Überprüfen Sie vor der jeweiligen Installation, ob Sie die neuesten Treiber für Ihr Gerät und ein aktualisiertes BIOS haben.

ANSCHLUSS VON DISPLAY PORT/HDMI BILDSCHIRM

Die Docking Station verfügt über 1x Display Port 4K Port und 1x HDMI 4K Port für den Anschluss von externem Bildschirm oder Projektor mit Display Port / HDMI Schnittstelle. Als Anzeigegeräte können Sie moderne Plasma- oder LCD-Bildschirme und Fernseher nutzen. Grafikchipsätze, die „das Herz" der Docking Station bilden, unterstützen bis zu 1x 4K (Ultra HD) Aufösung 3840 x 2160 Pixel. Zum Anschluss des Bildschirms an Docking Station benutzen Sie ein hochwertiges DP / HDMI Kabel. Wahrend der Installation eines zusätzlichen Bildschirms kann das Display von Notebook, Mac, Tablet-PC oder PC kurz blinken, was ein normal ist.

Hinweis:

Windows BS: Die Einstellung von MST Modus mit zwei angeschlossenen Bildschirmen (Display Port sowie HDMI) ist immer von der internen Grafikkarte und Hardware Spezifikation von Notebook / Tablet-PC abhängig (die Einstellung von zwei Bildschirmen muss unterstützt werden). Bei einigen Hardware-Kombinationen ist die Verwendung von Windows Dienstprogramm sowie „Systemsteuerung für HD Grafik Intel" (z. B. http://www.intel.com/content/www/us/en/support/graphicsdrivers/000005540.html?wapkw=settings+for+hd+graphics - Display-Mehrere Bildschirme - Beischreibung Sieh unter) für die Einstellung von beiden Bildschirmen erforderlich. Zugleich empfehlen wir, für die entsprechende Auflösung die gleiche Wiederholungsfrequency an beiden angeschlossenen Bildschirmen einzustellen. Der Anschluss eines dritten externen 4K Bildschirms ist mit Hilfe von i-tec USB-3.0-Adapter (z. B. U3DP4K oder U3HDMI4K) oder FullHD+ Bildschirm mit anderen Videodaptern möglich.

VERWENDUNG DER USB-C DOCKING STATION UNDER OS WINDOWS

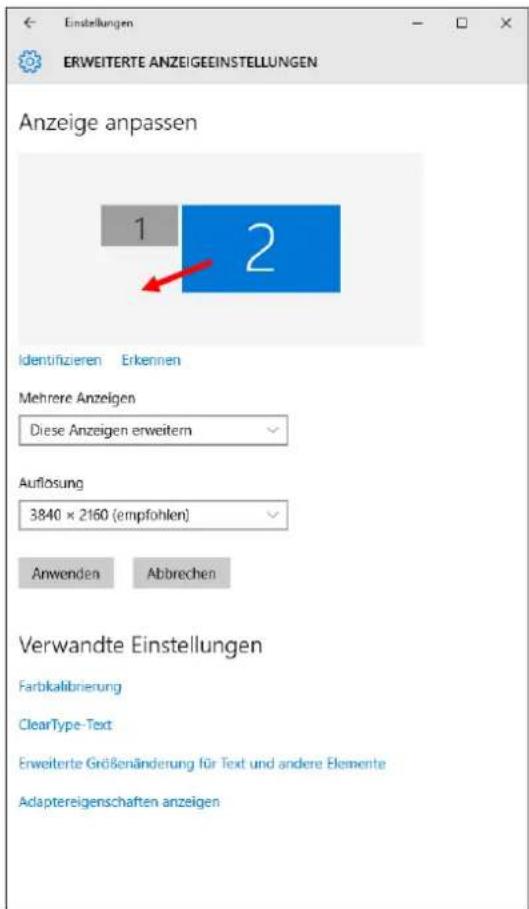

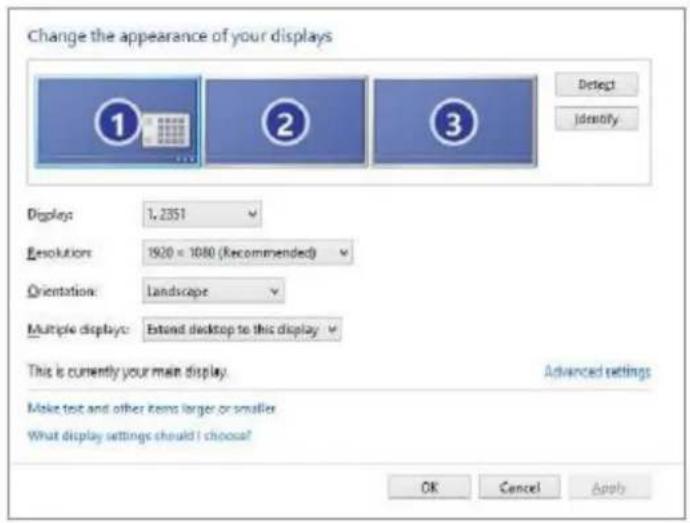

Fortgeschrittene Konfiguration für Grafik - nach dem Anschluss an Bildschirm und Klicken auf Einstellungen für „Abbildungsauflosung" vom Windows System kann die Bildschirmbenutzung gewählt werden.

Bemerkung: Nach dem Klicken auf den zweiten Bildschirm und nach seinem Verschieben konnen Sieihn nach Bedarf gegenüber dem primären Bildschirm von Ihrem Notebook / Tablet-PC / PC plazieren.

EsistmoglichErweitern(Extend)und Spiegeln/Duplizieren(Mirror)einzustellen):

a) für den Modus Spiegeln / Duplizieren (Mirror): auf dem Bildschirm wahren Sie 2. Bildschirm, bei mehreren Bildschirmen diese Abbildung duplizieren OK.
b) Für den Modus Erweitern (Extend): auf dem Bildschirm wahren Sie 2. Bildschirm, bei mehreren Bildschirmen diese Abbildung erweitern OK.

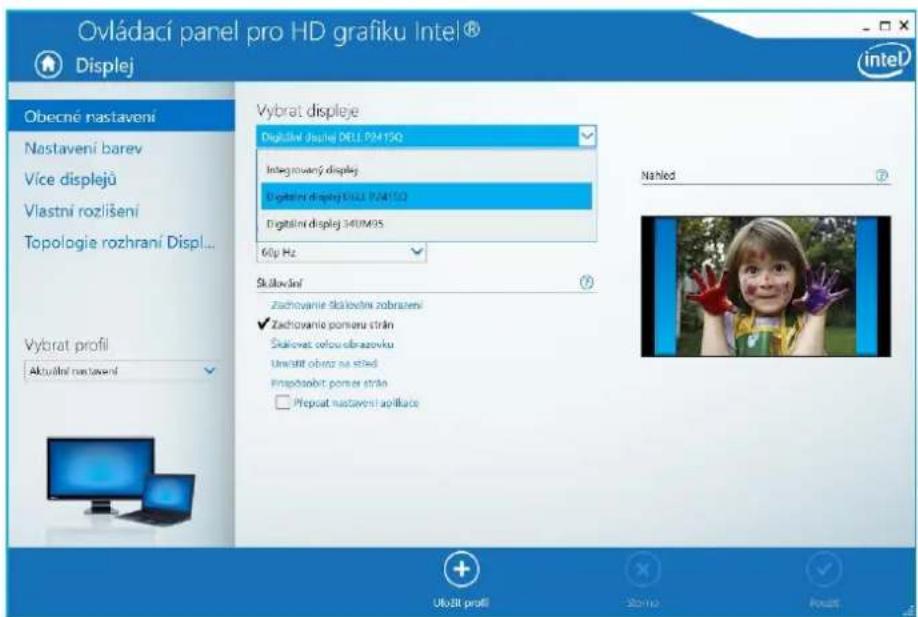

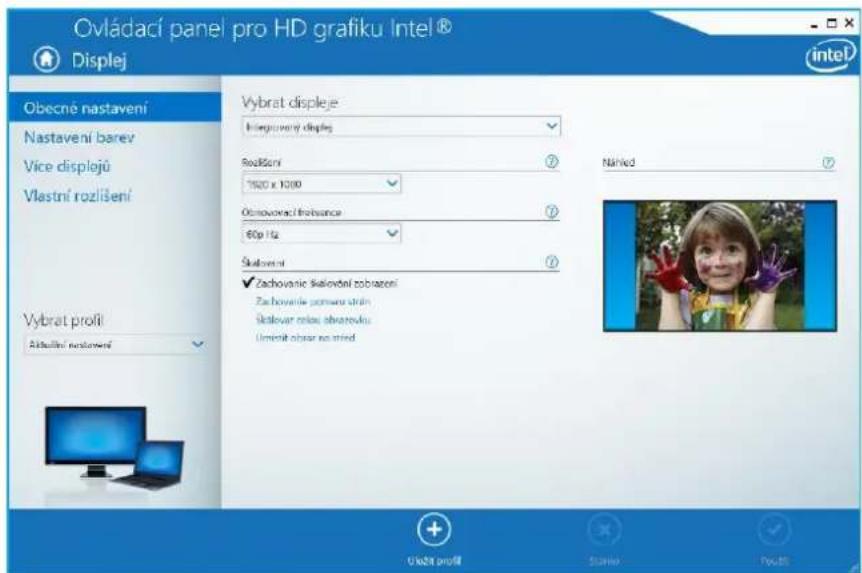

Wichtige Anmerkung zur Verwendung und Einstellung von HD Grafik Intel im Notebook und Tablet-PC (Bilder und Einstellungen können nach der Treiberversion für HD Grafik unterschied sein):

Eine Konfigurationen können nur mit Hilfe von Primärgrafik - HD Grafik Intel - eingestellt werden. Wahlen Sie Systemsteuerung HD Grafik Intel Einstellung des grafischen Adapters Display Mehrere Displays.

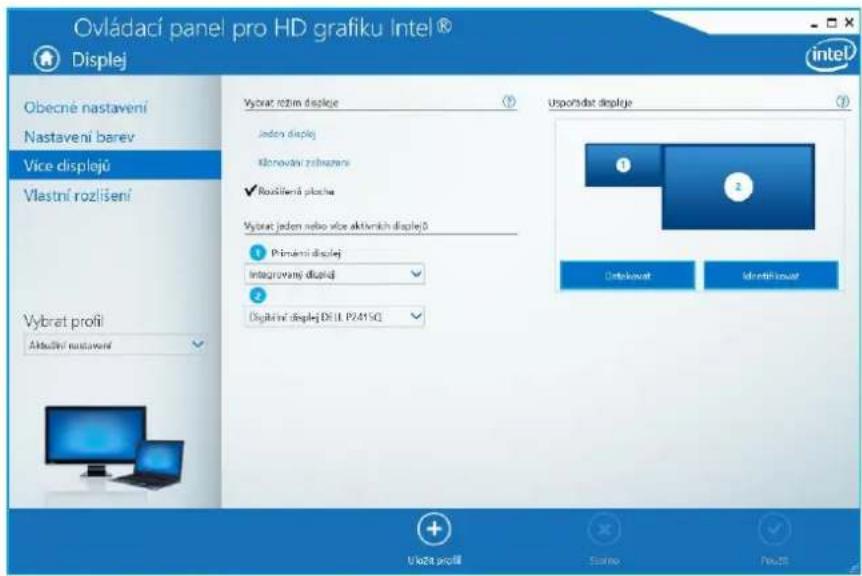

Wahl nur eines angeschlossenen Bildschirms:
Ermöglicht die Wahl von Erweiterter Arbeitsfläche, Primärebildschirm, 2. Bildschirm

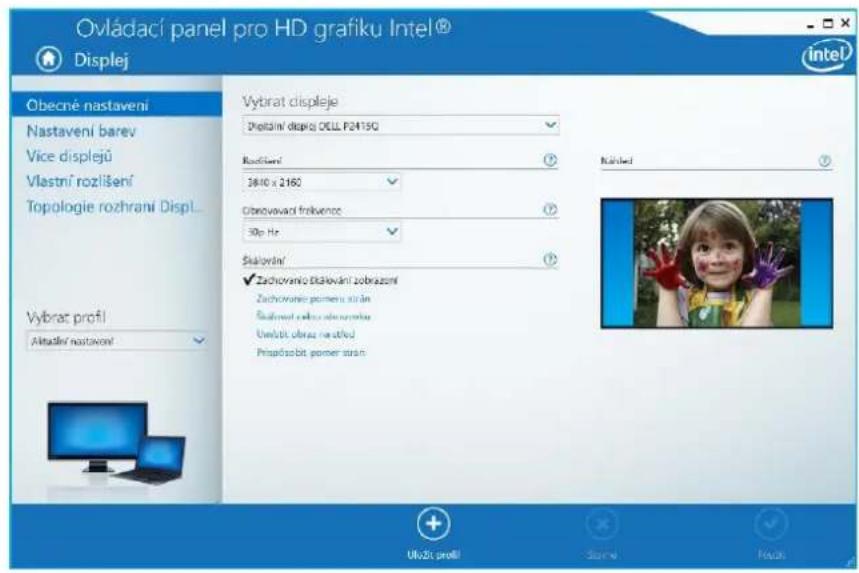

Dann wahlen Sie Allgemeine Einstellungen - Eingebauter Bildschirm und hier konen die Auflösung und die Erneuerungsfrequency eingestellt werden.

Dann wahlen Sie Allgemeine Einstellungen – Digitaler Bildschirm und hier konen die Auflösung und die Erneuerungsfrequency eingestellt werden.

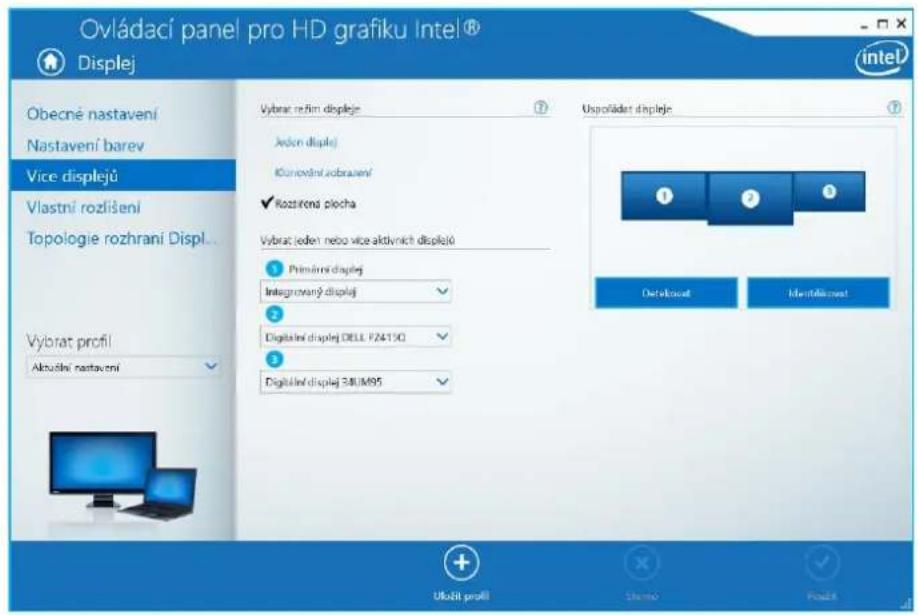

Und für 2 externe Bildschirme (ein DP und der andere HDMI).

Wir empfehlen die gleiche Erneuerungsfrequency an beiden angeschlossenen Bildschirmen für entsprechende Auflösung einzustellen.

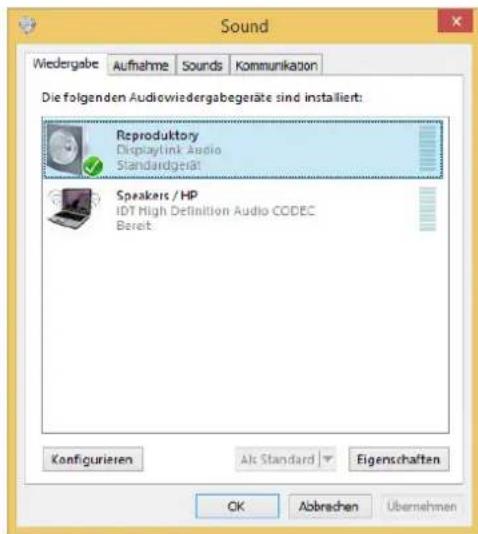

Toneinstellung - erfolglich Toneinstellung unter Gerätemanager Ton (USB Audio Device).

Bemerkungen zur Verwendung:

Standby / Highbate Betrieb und Video Port - nach der Aktivierung des Notebooks / Tablet-PCs / Computers aus dem Standby / Highbate Betrieb wird das bestehende Display (Primärdisplay) angezeigt, deswegen empfehlen wir, den Notebook-/ Tablet-PC-/ Computermonitor als Primärdisplay zu verwenden, um sich wieder im System anmelden zu konnen.

Mirror Betrieb - das Zusammen display richtet sich nach den Parametern des Gerätedisplays, d.h. falls Sie den Mirror Betrieb einstellen und das integrierte Display über die Auflösung von 1280x1024 verfügbar, wird der Bildschirm mit der maximalen Auflösung von 1280x1024 übertragen (auch wenn eine höhere Auflösung eingestellt wird).

Benutzen und stellen Sie die Bildschirme gemäß Gebrauchsanweisung ein, Denn der Bildschirm mit einer niedrigeren Auflösung als die Einstellung am HDMI Port kann eine Bildschirm Beschädigung verursachen (z.B. stellen Sie beim Bildschirm mit max. Auflösung von 1024x768 Pixel den Wert 1280x960 und hoher nicht am HDMI Port ein)!

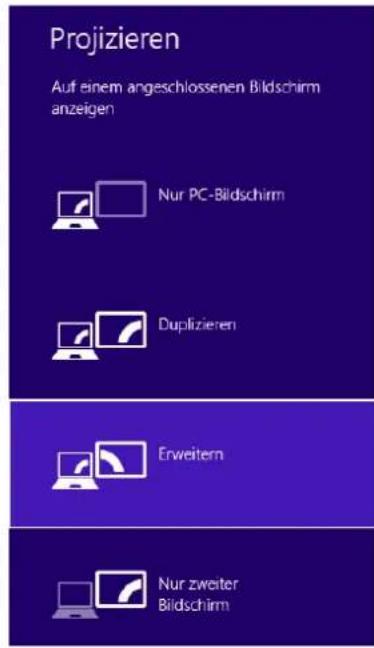

Mit Hilfe der Tastenkombination „Windows" + P ist es auch möglich, beiden Displays einzuf zu bedieren - zur Verwendung von Display unter Win 10 konnen Sie Folgenden wahlen: Nur PC-Bildschirm, Duplizieren, Erweitern, Nur zweiter Bildschirm.

VERWENDUNG DER USB-C DOCKING STATION UNDER MAC OS

Die Treiberinstallation unter Mac OS X erfolgt automatisch.

MacOS: MacOS unterstützt MST (2 Bildschirme im erweiterten Modus) nicht. Keine USB-C-Docking-Station unterstützen den Anschluß von 2 Monitoren unter Mac OS, dies kann nur eine Thunderbolt-3-Docking-Station. Der Anschluss eines zweiten externen 4K Bildschirms ist mit Hilfe von i-tec USB-3.0-Adapter, z. B. U3DP4K oder U3HDMI4K oder FullHD+ Bildschirm mit anderen Videoadaptern möglich. Für entsprechende Auflösung der internen Grafikkarte empfehlen wir „Werkseinstellung für Bildschirm" zu wahren, die Auflösung an zweitem externem Bildschirm einzustellen und Mac-Gerät neu zu starten.

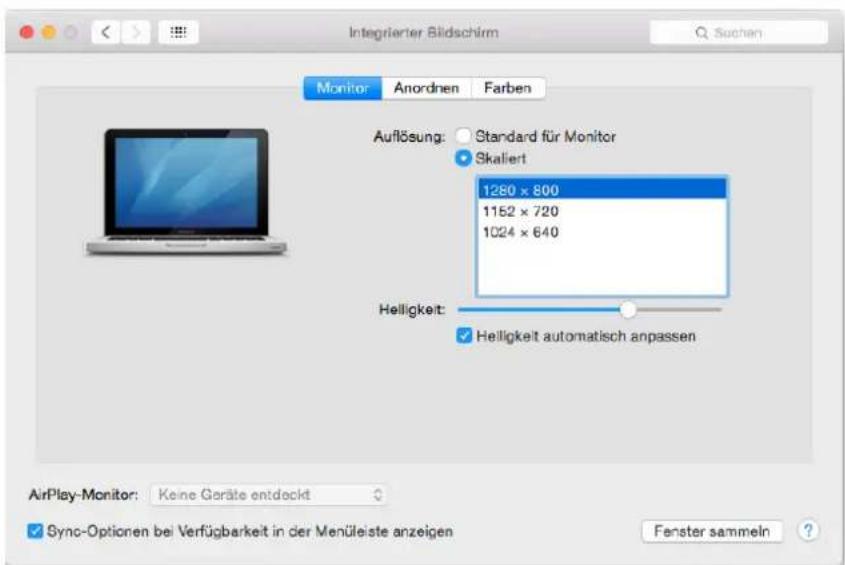

Nach dem Anschluss von Bildschirm wird das Display auf Ihr Mac blinken, was ein Standardzustand ist, und nach der Stabilisierung kann die Standardeinstellung hier durchgeführt werden: Systemeinstellungen-Bildschirme.

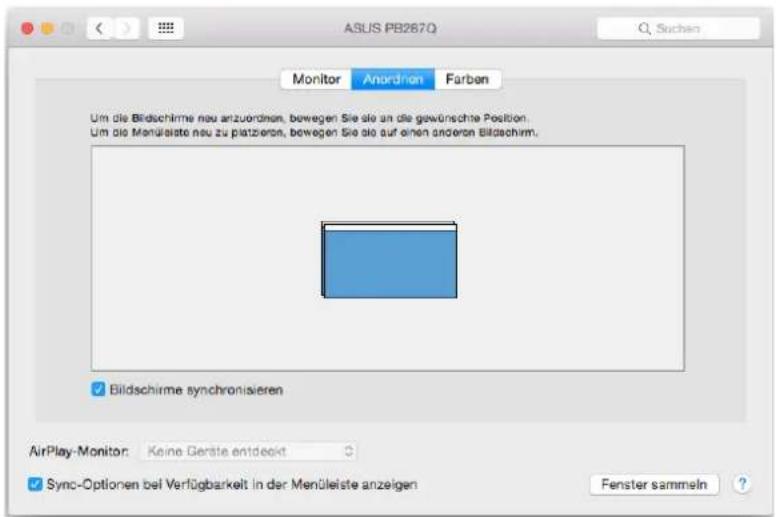

Klicken Sie auf Anordnen und im erweiterten Modus klichen Sie auf den neuen Bildschirm undziehen ihn nach Bedarf hin zum Mac Bildschirm. Durch die Wahl „Bildschirme spiegeln" wird derModus auf „Spiegeln" (die Auflösung der Bildschirme wird automatisch nach ihren Parametern

geändert und auf die möglichst höchste Auflösung auf beiden Bildschirmen eingestellt) eingestellt. Durch Rücknahme der Wahl „Bildschirme spiegeln" erneuern Sie den Modus „Erweitern".

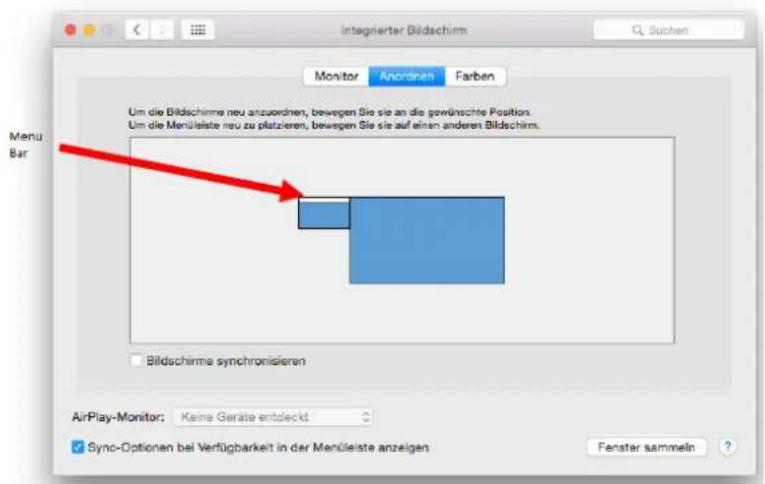

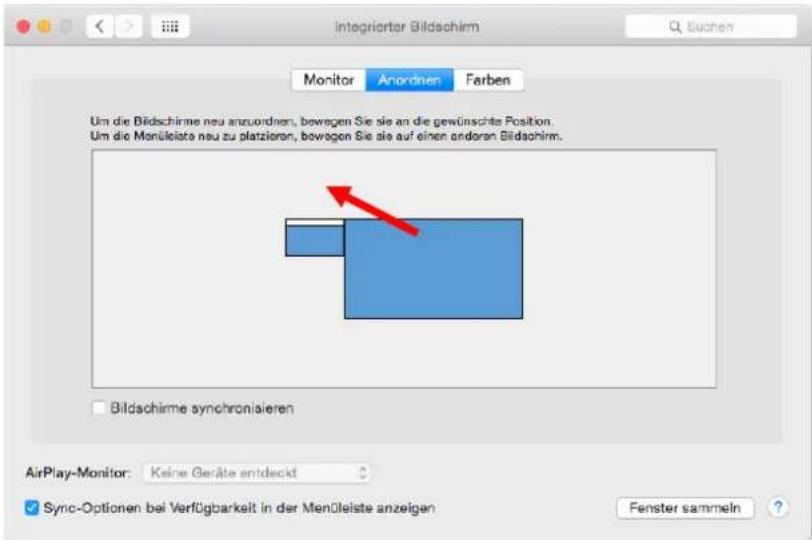

Modus „Erweitern": Der Pfeil zeigt die mögliche Position des angeschlossenen Bildschirms zu Mac Bildschirm an.

Unter Modus „Erweitern“ können Sie den Hauptbildschirm durch Bewegen der Leiste Menu Bar wahlen.

Modus „Spiegeln": Kann verwendet werden, wenn er von Mac angeboten wird.

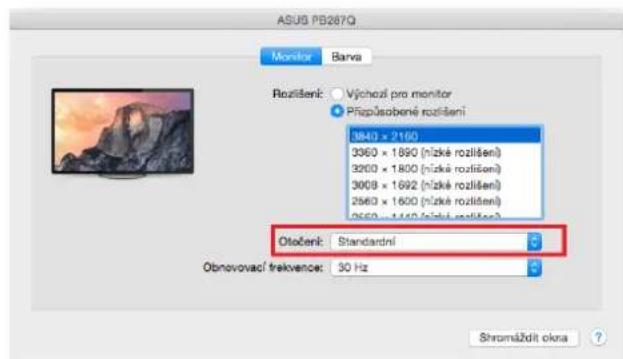

Klichen Sie auf „Fenster sammeln": durch diese Wahl konnen Sie die Einstellung des entsprechenden Bildschirms wahren - Auflösung (zeigt verwendbare Auflösungen an), Drehung (Standard, 90^ , 180^ und 270^ ) und Wiederholrate (falls angeboten wird).

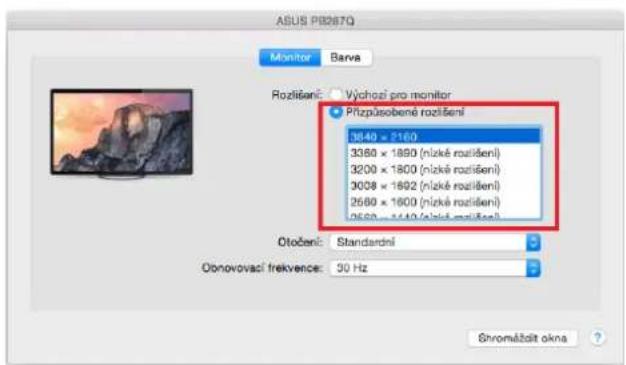

In Abhängigkeit von verwendeten Bildschirm gibt es folgende Einstellungsmöglichkeiten: Abbildungsvariante 1:

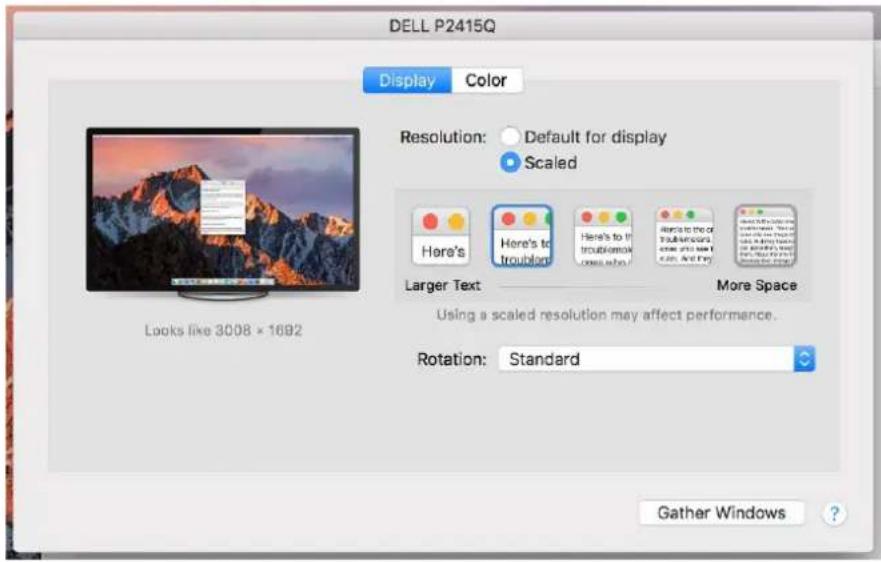

Abbildungsvariante 2:

Im Modus Anpassen klichen Sie auf die von Ihnen ausgewählte Schaltfläche (unter dem Bildschirm wird die aktuelle Auflösung zu beschreiben – hier 3008x1692 = 4K@30Hz)

Die Arbeit auf angeschlossen Bildschirm, wenn der Mac Bildschirm zugeklappt ist, ist bei der Versorgung vom Netz (eine teilweise Beschränkung besteht bei der Verwendung von HDMI Bildschirm unter alteren Versionen von Mac) möglich.

Der überwiegende Teil von Problemen mit Displayerneuerung auf angeschlossen Bildschirm nach Standby von Mac, nach Verwendung von Bildschirmschoner, nach Neustart von Mac, nach dem Ausschalten / Einschalten von Mac kann durch die Trennung des USB-C Kabels der Docking Station von USB-C Port von Mac und seinem erneuten Anschluss nach etwa 10 Sekunden gelöst werden. Warten Sie bis alle Peripherien angeschlossen sind.

ANSCHLUSS VON USB GERÄTEN

Nach dem Anschluss von USB Geräten an USB 3.0 Port der Docking Station (external USB HDD, USB Tastatur, USB Maus, USB Hub, USB Grafikadapter) werden diese Geräte standardmäßig verwendet. Die Docking Station unterstützt die Aufladung von angeschlossenen USB Mobilgeräten, wie zum Beispiel Smartphones, E-Book-Lesegeräten, Multimediaplayern, Navigationsgeräten und Tablet-PCs. Das aufzuladende Gerät ist durch Originalkabel an USB Port der Docking Station anzuschlieben.

AUDIO

• Toneinstellungen, für Horen über HDMI, ist einzustellen / zu überprüfen unter: Systemeinstellungen-Ton-Ausgang - wahlen Sie HDMI Audio Device.
• Toneinstellungen für Kopfhörer und Bildschirm können unter Öffnen-Applicationen-Utilities-Einstellung von Audio MIDI.app gewählt werden - klichen Sie auf „+“ links unter - Gerät mit mehreren Ausgängen herstellen und wahren Sie unter Gerät mit mehreren Ausgängen die bereitsgen Ausgänge aus der Liste aus.

Der überwiegende Teil von Problemen mit der Docking Station und angeschlossen Peripherien kann mit Hilfe von ON/OFF Schalter oder durch Trennung des USB-C Kabels der Docking Station vom USB-C-Port von PC / Mac / Smartphone / Tablet-PC und sein Wiederanschluss nach etwa 10 Sek. gelöst werden.

Falls Sie Probleme mit USB-C Docking Station haben sollenen, wenden Sie sich an unsere technische Servicestelle unter: [e-mail].

SICHERHEITSHINWEISE

• Keinen extremen Temperaturen und Luftfeuchtigkeit ausstellen.
  Die Geräte auf flachen Unterlagen benutzen - einem Abrutsch und Absturz auf den Boden vorbeugen.
• Das Benutzerhandbuch für spätere mögliche Verwendung aufbewahren.

In Zusammenarbeit mit einer technischen Abteilung:

Die Funktionsfähigkeit nach einem Sturz ins Wasser oder auf den Boden überprüfen.
Die Funktionsfähigkeit beim gerissenen Deckel überprüfen.
Das Gerät, falls es laut Benutzerhandbuch nicht Funktioniert, reklamieren.
