Swing H1 Electro EcoLine SAAJ1 - Beutelloser staubsauger MIELE - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Swing H1 Electro EcoLine SAAJ1 MIELE als PDF.
| Produkttyp | Beutelloser Staubsauger |
| Marke | Miele |
| Modell | Swing H1 Electro EcoLine SAAJ1 |
| Kompatible Elektrobürste | SEB 216 (für Bodensauger) und SEB 217 (für Stielsauger und Bodensauger) |
| Stromversorgung | Netzanschluss (Spannung und Frequenz gemäß Typenschild des Staubsaugers) |
| Bürstenmotor | Unabhängiger Motor, der die Bürste antreibt |
| Bodenabstand | 1,5 mm (gehalten durch vier Rollen) |
| Einsatzbereiche | Intensive Reinigung von widerstandsfähigen textilen Bodenbelägen (Teppiche, Teppichböden) |
| Nicht empfohlene Oberflächen | Unebene oder deformierte Böden, handgewebte Teppiche (Berber, Perser), Teppiche mit sehr langem Flor |
| Funktionsanzeige | Leuchtanzeige: gelb (Bürste in Betrieb), rot (Rolle blockiert) |
| Sicherheit | Sicherheit bei Blockierung der Walze (automatischer Stopp, rote Anzeige) |
| Regelmäßige Wartung | Haare und Fäden, die sich um die Walze gewickelt haben, abschneiden; bei Bedarf die Sohle öffnen für gründliche Reinigung |
| Austausch der Walze | Möglich, wenn die Borsten abgenutzt sind (Einstellkerben an der Aufnahme) |
| Austausch der Riemen | Möglich durch Öffnen des Gehäuses der Elektrobürste |
| Austausch des Netzkabels | Erfordert ein spezielles geeignetes Kabel, das bei Miele oder dem Kundendienst bestellt werden muss |
| Kompatibilität mit Staubsaugern | Ausschließlich für Miele-Staubsauger (andere Marken nicht zulässig) |
| Verwendung | Nur für trockene Böden; keine Flüssigkeiten, Asche, glühende Gegenstände, entzündliche Substanzen aufsaugen |
| Reinigung der Elektrobürste | Mit einem trockenen oder leicht feuchten Tuch; nicht in Wasser tauchen |
| Reparaturen | Nur durch einen autorisierten Miele-Fachmann (unter Garantie) |
Häufig gestellte Fragen - Swing H1 Electro EcoLine SAAJ1 MIELE
Benutzerfragen zu Swing H1 Electro EcoLine SAAJ1 MIELE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Beutelloser staubsauger kostenlos im PDF-Format! Finden Sie Ihr Handbuch Swing H1 Electro EcoLine SAAJ1 - MIELE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Swing H1 Electro EcoLine SAAJ1 von der Marke MIELE.
BEDIENUNGSANLEITUNG Swing H1 Electro EcoLine SAAJ1 MIELE
de Gebrauchsanweisung für Elektrobürste
en Electrobrush Operating Instructions

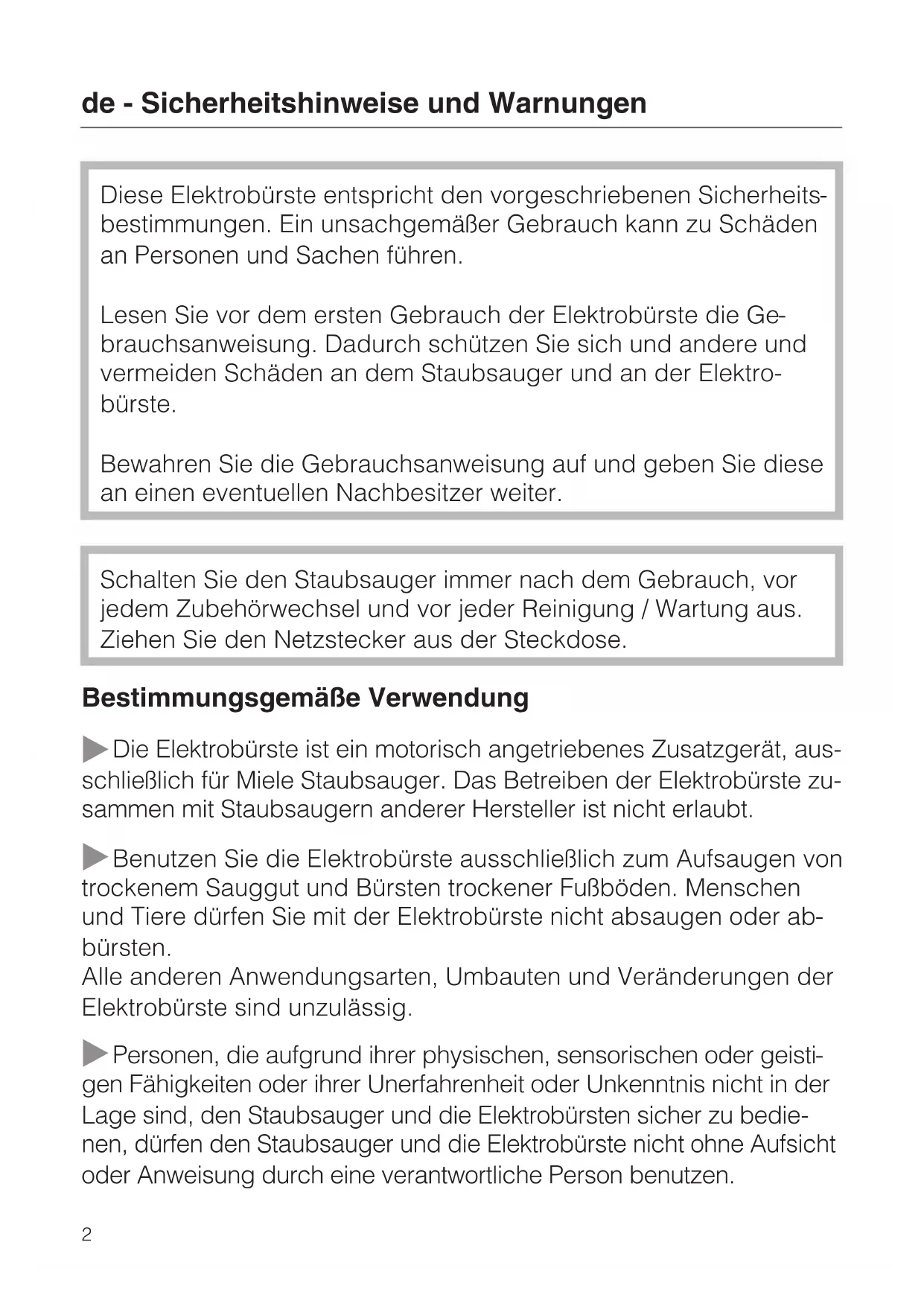

Diese Elektrobürste entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen.
Lesen Sie vor dem ersten Gebrauch der Elektrobürste die Gebrauchsanweisung. Dadurch schützen Sie sich und andere und vermeiden Schäden an dem Staubsauger und an der Elektrobürste.
Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.
Schalten Sie den Staubsauger immer nach dem Gebrauch, vor jedem Zubehörwechsel und vor jeder Reinigung / Wartung aus. Ziehen Sie den Netzstecker aus der Steckdose.
Bestimmungsgemäße Verwendung
Die Elektrobürste ist ein motorisch angetriebenes Zusatzgerät, ausschließlich für Miele Staubsauger. Das Betreiben der Elektrobürste zusammen mit Staubsaugern anderer Hersteller ist nicht erlaubt.
Benutzen Sie die Elektrobürste ausschließlich zum Aufsaugen von trockenem Sauggut und Bürsten trockener Fußböden. Menschen und Tiere dürfen Sie mit der Elektrobürste nicht absaugen oder abbürsten.
Alle anderen Anwendungsarten, Umbauten und Veränderungen der Elektrobürste sind unzulässig.
▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger und die Elektrobürsten sicher zu bedienen, dürfen den Staubsauger und die Elektrobürste nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Kinder im Haushalt
Kinder unter acht Jahren müssen vom Staubsauger und der Elektrobürste ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen den Staubsauger und die Elektrobürste nur ohne Aufsicht bedienenn, wenn Ihnen der Staubsauger und die Elektrobürste so erklärt wurden, dass sie den Staubsauger und die Elektrobürste sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen den Staubsauger und die Elektrobürste nicht ohne Aufsicht reinigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Staubsaugers und der Elektrobürste aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger und der Elektrobürste spielen.
Technische Sicherheit
Vergleichen Sie vor der Benutzung der Elektrobürste die Anschlussdaten auf dem Typenschild des Staubsaugers (Netzspannung und Frequenz) mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen.
Kontrollieren Sie die Elektrobürste, den Elektro-Saugschlauch und das Elektro-Teleskopsaugrohr vor der Benutzung auf sichtbare Schäden. Nehmen Sie beschädigte Teile nicht in Betrieb.
Eine Reparatur der Elektrobürste, des Elektro-Saugschlauches und des Elektro-Teleskopsaugrohres während der Garantiezeit darf nur von einem von Miele autorisierten Kundendienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.
Tauchen Sie den Staubsauger, die Elektrobürste, das Elektro-Teleskopsaugrohr und den Elektro-Saugschlauch niemals in Wasser und reinigen Sie diese Teile nur trocken oder mit einem leicht feuchten Tuch.
Die Elektrobürste, das Elektro-Teleskopsaugrohr und der Elektro-Saugschlauch enthalten elektrische Leitungen. Die Steckkontakte dürfen nicht mit Wasser in Berührung kommen - eine feuchte Reinigung dieser Teile ist nicht erlaubt.
Lassen Sie Reparaturen am Staubsauger, an der Elektrobürste, am Elektro-Teleskopsaugrohr und am Elektro-Saugschlauch nur von einer von Miele autorisierten Fachkraft ausführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Sachgemäßer Gebrauch
Fassen Sie nicht in die laufende Bürstenwalze.
Saugen Sie mit der Elektrobürste nicht in Kopfnähe.
Halten Sie Teile, wie z. B. Gardinen, Kleider, Schals von der Elektrobürste fern.
▶ Saugen Sie keine glühende oder scheinbar verloschene Asche oder Kohle auf.
Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.
Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch, falsche Bedienung und infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.
Zur Gebrauchsanweisung
In dieser Gebrauchsanweisung sind die folgenden Elektrobürsten beschrieben.
- SEB 216 für Bodenstaubsauger und
- SEB 217 für Handstaubsauger und Bodenstaubsauger
Die in den Kapiteln angegebenen Abbildungen finden Sie am Ende dieser Gebrauchsanweisung.
Eigenschaften der Elektro- bürste
Die Bürstenwalze der Elektrobürste wird von einem separaten Motor angetrieben.
Die Elektrobürste beseitigt fest eingetretene Verschmutzungen und verhindert die Bildung von Laufstraßen. Vier Laufrollen halten die Elektrobürste dabei auf einen Abstand von 1,5 mm zum Fußboden.
Einsatzempfehlung
Die Elektrobürste ist besonders geeignet zur intensiven Reinigung robuster textiler Bodenbeläge.
Für die Reinigung von Hartböden ist die Bodendüse oder - falls vorhanden - eine Bodenbürste besser geeignet.
Beachten Sie jedoch in erster Linie die Reinigungs- und Pflegeanweisungen des Bodenbelag-Herstellers.
Nicht saugen dürfen Sie mit der Elektrobürste
- Stark strukturierte oder unebene Fußböden. Die Bürste kann Kontakt zum Fußboden bekommen und diesen beschädigen.
- Hochwertige, handgeknüpfte Teppiche, z. B. Berber, Perser usw. sowie extrem langflorige Teppiche und Teppichböden. Es besteht die Gefahr, dass Fäden gezogen werden.
Anwendung der Elektrobürste
■ Führen Sie die Elektrobürste beim Saugen langsam vor und zurück, so erreichen Sie den besten Effekt.
Teppichfransen werden glatt gebürstet, wenn Sie die Elektrobürste über die Fransen ziehen, immer vom Teppich zum Fußboden.
Elektrobürste an den Staub- sauger anschließen
Schließen Sie die Elektrobürste entsprechend der Abbildungen an den Staubsauger an.
Bodenstaubsauger - siehe Abb. ① bis ④
Handstaubsauger - siehe Abb. ⑤
Die Position der Steckdose zum Anschluss der Elektrobürste ist abhängig von der Baureihe Ihres Staubsaugers.
Bei Staubsaugern der Baureihen S 5000 und S 8000 müssen Sie die Schutzkappe der Steckdose entfernen - siehe Abb. ① und ③.
Besonderheit der SEB 216-3 (siehe Abb. ① und ③)
Diese Elektrobürste lässt sich problemlos vom Saugrohr abnehmen, so dass Sie zwischendurch bequem mit jedem anderen Zubehörteil saugen können.
■ Drücken Sie die Entriegelungstaste und ziehen Sie das Saugrohr samt Stecker aus der Elektrobürste.
Das Kabel bleibt dabei komplett am Saugrohr.
Kabelführung
Beim Anschluss der Elektrobürste an einen Bodenstaubsauger müssen Sie das Kabel am Saugrohr und am Saugschlauch befestigen.
Es sind insgesamt neun Clipse am Kabel vorhanden:
- zwei zur Befestigung am Saugrohr (bereits positioniert)
- sieben zur Führung des Kabels entlang des Saugschlauches (verschiebbar)
■ Stecken Sie diese Clipse in etwa gleichen Abständen auf den Saugschlauch.
Ein- und Ausschalten
Die Elektrobürste wird zusammen mit dem Staubsauger ein- und ausgeschaltet.
Einzelne Staubsauger-Modelle sind jedoch mit einem Schalter ausgestattet, mit dem Sie die Elektrobürste separat ein- und ausschalten können.
Walzen-Blockierschutz
Die Kontrollleuchte an der Elektrobürste hat eine Doppelfunktion.
Sie leuchtet
- gelb, wenn die Bürste in Betrieb ist
- rot, wenn die Bürstenwalze blockiert ist (Walzen-Blockierschutz), z. B. durch Einsaugen eines Grobteils.
■ Schalten Sie den Staubsauger dann sofort aus und ziehen Sie den Netzstecker aus der Steckdose.
■ Beseitigen Sie die Fehlerursache, siehe Kapitel "Wartung".
Warten Sie danach etwa zwei Minuten, bevor Sie das Gerät wieder in Betrieb nehmen. Diese Zeit benötigt der Walzen-Blockierschutz, um sich "zu erholen".
Ziehen Sie den Netzstecker des Staubsaugers aus der Steckdose, bevor Sie Wartungsarbeiten an der Elektrobürste vornehmen.
Fäden und Haare entfernen (Abbildungen ⑥, ⑦ und ⑧)
■ Zerschneiden Sie Fäden und Haare, die sich um die Bürstenwalze gewickelt haben, mit einer Schere. Die Teilchen werden anschließend vom Staubsauger aufgesaugt.
Bei hartnäckigen Verschmutzungen oder Verstopfungen im Innenraum der Elektrobürste können Sie die Walzen-abdeckung öffnen.
■ Lösen Sie die beiden Verschluss-Schrauben an der Unterseite der-Bürste mit einer Münze und nehmen Sie die Walzenabdeckung ab.
Sie können die Bürstenwalze dann aus der Lagerung nehmen und säubern. Ebenso den Innenraum der Bürste.
Bitte beachten Sie beim Einbau der Bürstenwalze (Abbildung ⑨)
An der Walzenlagerung sind Markierungen in Form von Kerben angebracht.
Bei einer neuen, nicht verschlissenen Bürstenwalze muss eine Kerbe zur Bodenplatte der Bürste zeigen (siehe linker Bildausschnitt), damit die Borstenbüschel ca. 2 mm herausragen. Das ist wichtig für den Bürsteffekt.
Sind die Borstenbüschel nach längerem Gebrauch abgenutzt,
■ richten Sie die Walzenlager so aus, dass zwei Kerben zur Bodenplatte der Bürste zeigen (siehe rechter Bildausschnitt).
■ Setzen Sie die Walzenabdeckung an und schließen Sie diese (Abb. ⑩).
■ Ziehen Sie die Verschluss-Schrauben fest.
Bei weiterem Verschleiß müssen Sie die Bürstenwalze komplett austauschen.
Antriebsriemen austauschen (Abbildungen ⑪ und ⑫)
Um den Antriebsriemen austauschen zu können, müssen Sie das Gehäuse öffnen.
■ Nehmen Sie - wie bereits beschrieben - die Walzenabdeckung a ab und heben Sie anschließend die Bürstenwalze b aus ihrer Lagerung.
■ Drehen Sie die Befestigungsschrauben c des Bürstenunterteils heraus und trennen Sie das Unterteil d vom Oberteil e.
■ Tauschen Sie den Antriebsriemen aus.
■ Bauen Sie die Elektrobürste in umgekehrter Reihenfolge wieder zusammen.
Anschlussleitung austauschen
Bei Beschädigung der Anschlussleitung dieses Gerätes muss diese durch eine Spezialleitung für dieses Gerät ersetzt werden. Wenden Sie sich bitte an einen Miele Fachhändler oder an den Miele Kundendienst.
Technische veiligheid
Carl-Miele-Straße 29
33332 Gütersloh
Germany
Tel.: 05241 89-0
Fax: 05241 89-2090
Internet: www.miele.com
