BEDIENUNGSANLEITUNG Mixage Interface Edition MK2 Reloop

Professioneller MIDI-Controller mit integriertem 4-Kanal Audio Interface

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Diese Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie these Ge- rät nicht Wasser oder Flüssigkeiten aus! Offnen Sie niemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

BEDIENUNGSCANLEITUNG

ACHTUNG!

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

INHALTSVERZEICHNIS

1. Aufbau. 4

1.1. Bedienelemente & Anschlisse.. 5

1. Inbetriebnahme 6

2. Computer-Konfiguration 6

3.1. ASIO Treiber-Installation 6
3.1.1 Windows 6
3.1.2.Mac. 8
3.2. Traktor LE -Einrichtung.. 8
3.2.1.Installation 8
3.2.2.Konfiguration 9
3.3. Audio-Setup & Mapping Import 9
3.3.1. Audio-Setup 9
3.3.2. Mapping-Import (nur Traktor Pro) 10

1. Bedienung 11

2. Geräteinstellungen und -tests. 13

5.1. MIDI-Channel-Zuweisung 13
5.2. LED-Funktionstest 13

6.1.Firmware-Überprüfung 14
6.2.Firmware-Update 14

1. Anhang 15

7.1. Systemanforderungen NI Traktor LE. 15
7.2.MIDI-Zuweisungstabelle 16
7.3. Tipps zur Fehlerbehebung 17
7.4. Technische Daten 18

Wir gratulieren Ihnen zum Kauf der Reloop Mixage Interface Edition MK2. Vielen Dank, dass Sie unserer Diskjockey Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie die Reloop Mixage Interface Edition MK2 aus der Verpackung.itte uberprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schaden am Gehäuse entdecken, behnmen Sie das Gerät nicht in Betrieb und setzen Sie sichitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG!

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
  Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieitte, dass Schaden, die durch manuelle Veränderungen an thisem Gerat verursacht werden, nicht unter den Gewährleistungsanspruch fallen.

• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen aus-tauschbaren Verschleibe teile. Die Wartungarf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
  Die Sicherung darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstarke ausgetaucht werden.

• Benutzen Sie nur vorschrifsmäßige Kabel. Achten Sie daraufuf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Computer!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlandage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Höhe ab. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sondern das USB-Kabelziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevors erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem halten (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkorpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene Lüfter oder Lüftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.
  Das Gerätarf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange abgeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollenn niemals mit Spruhreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern beschäftigt walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
  In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfbhifewerkstätten ist das Betrieb des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei dieser Gemärät handelt es sich um einen professionellen DJ-MIDI Controller mit integrierter 4-Kanal Soundkarte, mit dem sich Software steuern{lsst. Das Gerät wird damit mit einem USB-Kabel am Computer angeschlossen.
• Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außen dem ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
  Die vom Hersteller festgelegte Seriennummerorida niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Gehäuses, sowie auf die Abnutzung von Verschleißeilen wie Dreh- und Schiebereglern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. USB-Anschluss trennen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sich-bare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter umgängtigen Verhältnissen oder nach schweren Transportbeanspruchungen.

1. AUFBAU

1.1. BEDIENELEMENTE & ANSCHLUSSE

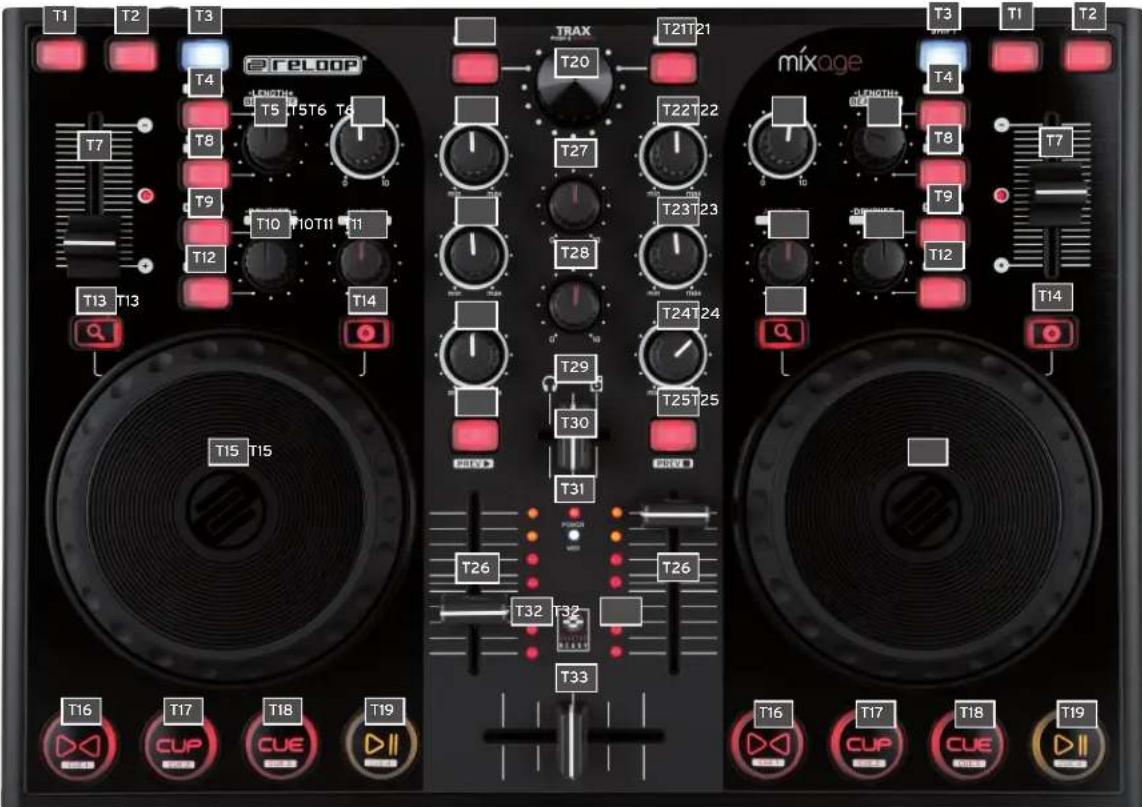

GERATEOBERSEITE

T1. Pitch Bend - Taste
T2. Pitch Bend + Taste
T3. Shift-Taste
T4. Autoloop (Funktion) Taste (Shift: Loop In)
T5. Loop Length - / + (Loop-Lange) (Shift: Beat Move > nur Traktor Pro)
T6. Gain-Regler
T7. Pitchfader inkl. Status LED Anzeige (leuchtet bei 0%)
T8. Reloop-Taste (Shift: Loop Out)
T9. FX Select-Taste (Shift: Master Deck-Zuweisung)
T10. FX -Dry/Wet + Regler (Shift: Pan-Balance-Regler)
T11. Amount (FX Parameter 1) Regler (Shift: Filter)
T12. FX On-Taste (Shift: Keylock-Taste)
T13. Search Mode-Taste
T14. Scratch Mode-Taste
T15. Jog Wheel
T16. × Sync-Taste (Shift: Cue 1 > nur Traktor Pro)
T17. CUP-Taste (Shift: Cue 2 > nur Traktor Pro)
T18. Cue-Taste (Shift: Cue 3 > nur Traktor Pro)
T19. Play/Pause Taste (Shift: Cue 4 > nur Traktor Pro)
T20. TRAX-Encoder (Shift: Ordernavigation)
T21. Track Load-Taste (Shift: Order öffnen [L], Ordner schlieben [R])
T22. High (Hohen EQ) Regler
T23. Mid (Mitten EQ) Regler
T24. Low (Tiefen EQ) Regler
T25. Cue (Vorhör) Taste (Shift: Track Pre-Listen Play [L] / Stop [R])
T26. Linefader
T27. Master Lautstärkeregler (analog, nicht Software)
T28. Phones Lautstärkeregler (analog, nicht Software)
T29. Cue-Mix (Überblendung) Fader
T30. Power Status LED (leuchtet bei eingeschalteten Controller, sofern Spannung anliegt)
T31. MIDI Status LED (leuchtet bei MIDI-Signal Übertragung)
T32. Master Level (Pegel) LED Anzeige
T33.Crossfader

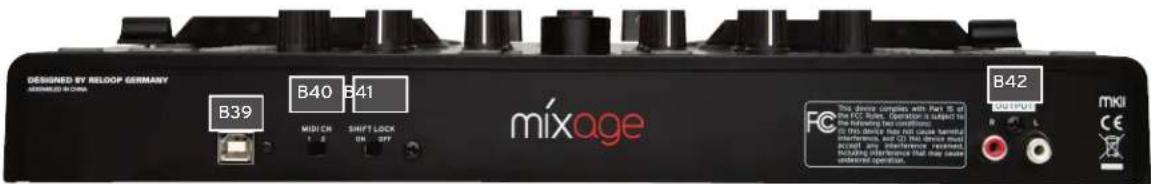

GERÄTERÜCKSEITE

B39. USB-Anschluss
B40. MIDI Channel 1/2 Schalter
B41. Shift Lock On/Off Schalter
B42. Cinch Output (Audio-Ausgänge)

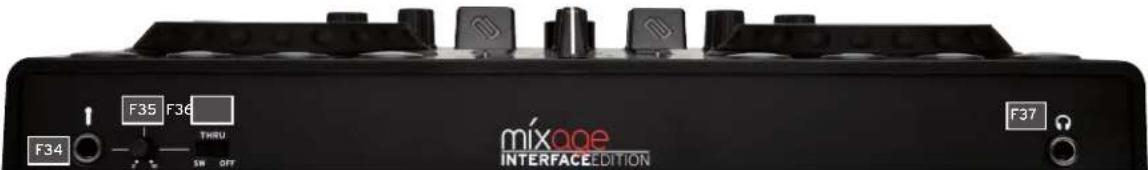

GERÄTEVORDERSEITE

F34. 6,3 mm Klinke Mikrofonanschluss
F35. Mikrofon Level (Lautstärke) Regler
F36. SW/Thru/Off-Schalter (Schaltet Mikrofon Routing)
F37. 6,3 mm Klinke Kopfhöreranschluss

RECHTE GERÄTESEITE

S38. Kensington Lock

2. INBETRIEBNAHME

Das Gerät wird automatisch mit Strom versorgt, sobald Sie eine USB Verbindung zu ihrem Computer hergestellt haben. Verbinden Sie das mitgelieferte USB-Kabel mit dem Anschluss -B39- auf der Rückseite des Gerätes und einer freien USB-Schnittstelle an ihrem Computer.

Bevor Sie mit ihrem neuen Gerät loslegen konnen, müssen noch eine grundlegende Einstellungen an ihrem Computer System vorgenommen werden.

ACHTUNG!

Bitte vergewissern Sie sich, dass Ihr Reloop Mixage sich noch im ausgeschalten Zustand befindet (USB Verbindung trennen -B39-). Erst während der Installation werden Sie dazu aufgefordert, Reloop Mixage einzuschalten bzw. mit dem USB-Kabel zu verbinden.
Bitte schenken Sie den folgenden Punkte genaue Beschäftung.

3.1. ASIO TREIBER-INSTALLATION

Damit die Audiosignale schnell an das Gerät gesendet werden konnen, sind sogenannte ASIO-Treiber notwendig. Abhängig vom verwendenten Betriebssystem sind unterscheidliche Schritte notwendig, um die Installation durchzuführen.

3.1.1.WINDOWS

Legen Sie die mitgelieferte Installations-CD in Ihr Laufwerk. Im Ordner „Audio Drivers" wahlen Sie das Treiber Setup aus und starten die Installation mit einem Doppelklick.

Tipp!

Reloop stellt stets aktualisierte Treiber online zur Verfügung. Für mehr Informationenlesen Sie bereits das Kapitel „Updates & Support".

HINWEIS!

Bitte stellen Sie sicher, dass Sie die Treiber Installation mit Administratrorrechten starten. Ansonsten wird die Installation mit einer Fehlermeldung scheitern.

Verwenden Sie Windows Vista bzw. Windows 7, so führen Sie das Installations Setup mit einem Rechtsklick und anschließender Auswahl „Als Administrator ausführten" aus.

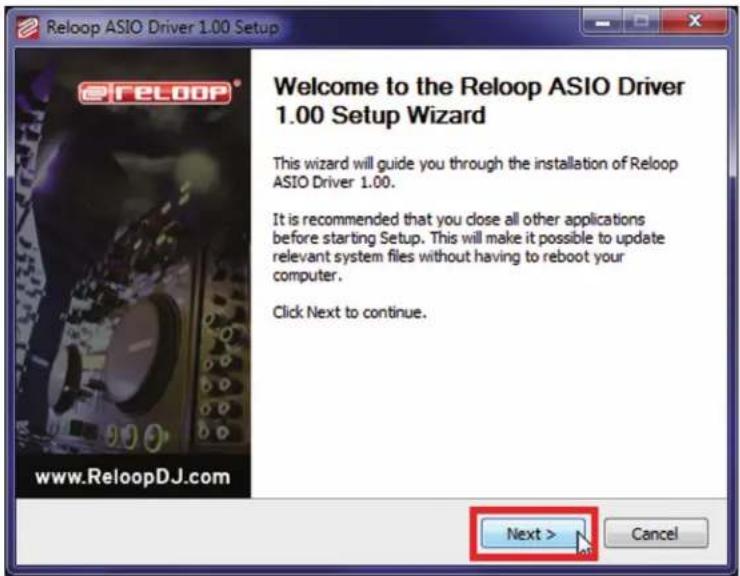

1. Zu Beginn wird ein Willkommenfenster angezeigt. Klichen Sie einfach auf „Next".

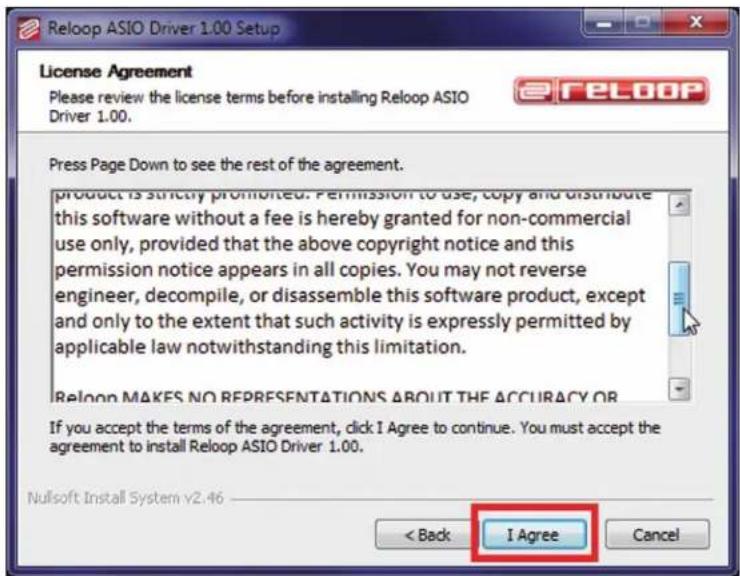

1. Lesen Sie sich nun die Lizenzvereinbarungen ausfuhlich durch. Klichen Sie auf die Schaltflache, I Agree", wenn Sie damit einverstanden sind und der Treiber installiert werden soll.

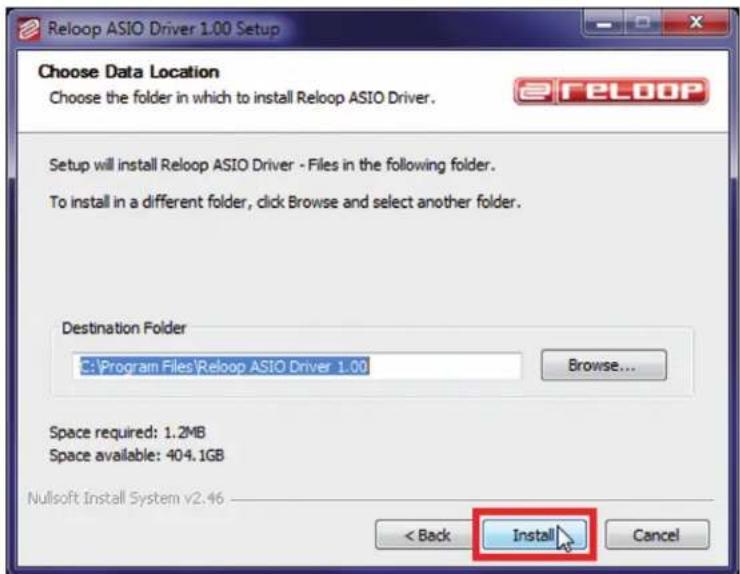

1. Im anschließenden Dialog reicht ein Klick auf „Install". Der vorgeschlagene Pfad muss nicht geändert werden.

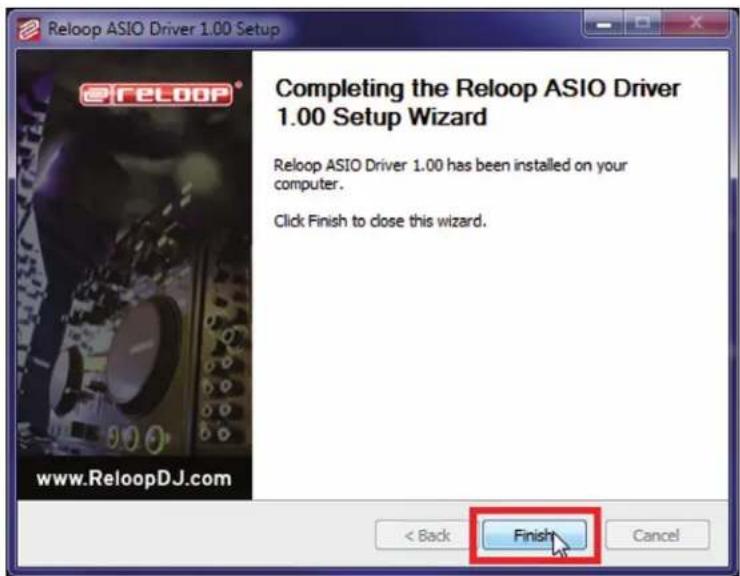

1. Am Ende der Installation klichen Sie auf „Finish".

Es wird an dieser Stelle ein Neustart des PCs empfohlen.

1. Nun ist es Zeit, die Verbindung zwischen Reloop Mixage und PC-Software zu testen. Verbinden Sie dazu das mitgelieferte USB-Kabel mit dem USB-Anschluss -B39- von Reloop Mixage und einem freien USB-Anschluss Ihr Computers.

Anschließenditte mindestens 30 Sekunden warten, bis der PC das Gerat vollstandig erkannt hat.

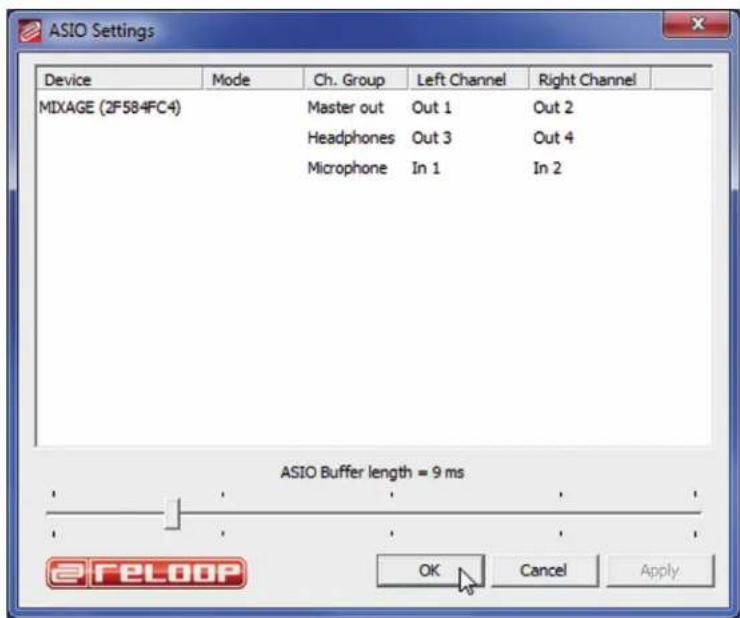

Um den Verbindungstest nun durchzuführen, wechseln Sie in das Programmverzeichnis „Reloop ASIO Driver [...] und starten das untergeordnete Programm „ASIO Settings". Nach einem kurz-zen Augenblick sollte „Mixage" als Eintrag aufgelistet werden.

3.1.2. MAC

Verwenden Sie das Betriebssystem Mac OS, so bestehtigen Sie keine Treiber, um Reloop Mixage zu installieren. Das integrierte Audio-Interface wird von Core Audio® nativ Unterstützung. Verbinden Sie einfach das mitgelieferte USB-Kabel mit dem USB-Anschluss -B39- von Reloop Mixage und einem freien USB-Anschluss Ihr Computers.

3.2. TRAKTOR LE EINRICHUNG

Mit Reloop Mixage erhalten Sie die kostenlose und uneingeschränkt verwendbare DJ-Software „Traktor LE" von Native Instruments.

HINWEIS!

Upgrade auf Traktor Pro (4 Deck-Unterstützung): Mit ihrer beiliegenden Traktor LE Version haben Sie den Vorteil, die umfangreiche Traktor Pro Version zum Vorzugspreis zu erwerben. Aktuelle Preiskonditionen erfolhen Sie auf www.native-instruments.de

3.2.1. INSTALLATION

Auf der beiliegenden Installations-CD finds Sie selbst den ASIO-Treibern das Verzeichnis „Traktor". Öffnen Sie diese und wahren Sie die für Ihr System passende Setup-Datei aus. Befolgen Sie die Anweisungen im Installationsfenster.

HINWEIS!

Details zu den Systemanforderungen finden Sie im Punkt „Systemanforderungen Traktor LE" des Anhangs.

Wird Traktor LE das erstige Mal verwendet, so sollte der „Setup Wizard" starten. Ist dies nicht der Fall, so klichen Sie auf „Help" und wahlen den Menüpunkt „Start Setup Wizard". Im Setup Wizard wahren Sie folgende Punkte aus:

1. Die ersten Frage „Are you using a USB/FireWire controller?" beantwerten Sie mit „Yes". Anschließend klichen Sie auf „Next".
2. Im Bereich „Choose your manufacturer:" wahren Sie den Eintrag „Reloop". Die anschließende Auswahlmöglichkeit „Choose your model:" beantwerten Sie mit „Mixage". Wiederum bestätigten Sie die Auswahl mit „Next".
3. Die folgenden Fragen bezüglich angeschlossener Hardware des Herstellers „Native Instruments" beantwerten Sie standardmäßig mit „No".

Ihr Reloop Mixage sollte nun entsprechend für Traktor LE konfiguriert sein.

Damit Traktor mit Ihrer Setup im Zusammenhang mit Mixage zusammenspiel, gehen Sie folgende Punkte genau durch.

3.3.1.AUDIO-SETUP

1. Öffnen Sie in Traktor den Einstellungendialog, indem Sie auf das keine Zahnrad m oberen, rechten Rand klichen.

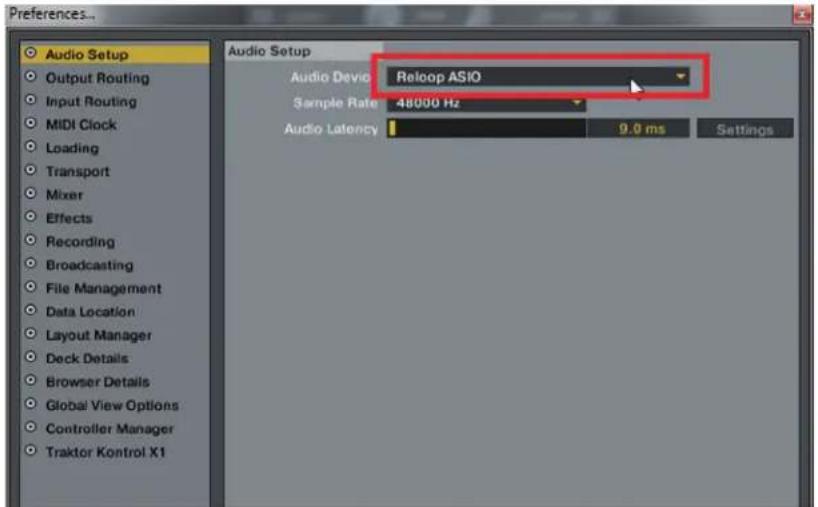

2. Öffnen Sie die Kategorie „Audio Setup" und wahlen im Bereich „Audio Device" den Eintrag „Reloop ASIO (ASIO)" aus.

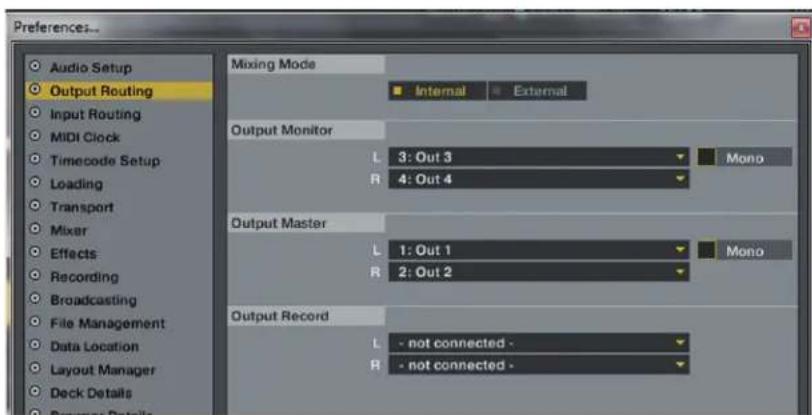

1. Öffnen Sie nun die Kategorie „Output Routing" und wahren im Bereich „Mixing Mode" die Schaltfläche „Internal". Die Kanalzuweisung entnehmer Sieitte folgenden Beispiel:

3.3.2. MAPPING-IMPORT [NUR TRAKTOR PRO]

Damit Traktor die MIDI-Befehle, die Mixage sendet, den richtig Funktionen zuordnen kann, ist eine Befehlszuweisungstabelle, auch Mapping genannt, notig.

Eine passende Mapping-Datei finden Sie auf der Installations-CD im Ordner „Mappings/Traktor Pro".

HINWEIS!

Stets aktualisierte und erweiterte Mappings finden Sie auch online. Surfen Sie dazu auf http:// www.reloopdj.com/forum und öffnen Sie die Kategorie „Mapping Files" im Bereich „Downloads for all Reloop products".

Bitte befolgen Sie folgende Schritte, um das Mapping zu importieren:

1. Öffnen Sie in Traktor den Einstellungendialog, indem Sie auf das keine Zahnrad n oberen, rechten Rand klichen.

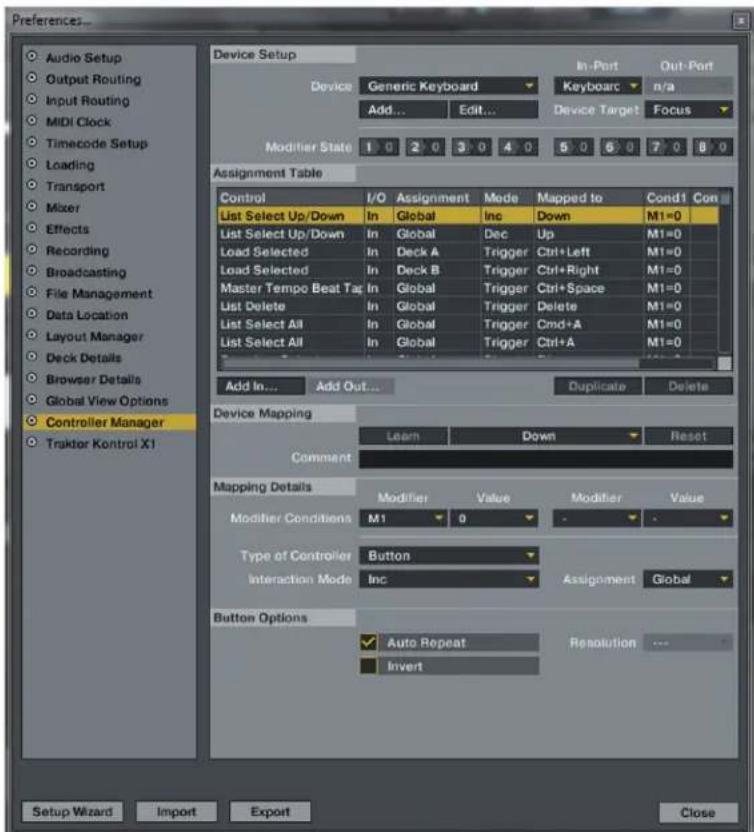

2. Öffnen Sie die Kategorie „Controller Manager".
3. Um Probleme zu vermeiden, wird empfohlen, alle existierenden Einträge mit Ausnahme des Keyboard-Mappings aus dem Controller-Manager zu loschen: Wahlen Sie dazu im Bereich „Device" nacheinander jeder Eintrag aus, drücken „EDIT...”, anschließend „Delete".

1. Betätigen Sie nun die Schaltfläche „Add...“ und wahlen „Import".

Im Auswahlfenster öffnen Sie die Mapping-Datei, die sich auf der CD befindet oder gerade von der Reloop-Supportseite heruntergeladen wurde.

Problembehebung

Sollte ein Problem auftauchen, wobei Mixages LEDs nicht ordnungsgemäß aufleuchten, so liegt es in den meisten Fällen an installerierter MIDI-Software (z.B. MidiYoke, Maple Virtual MIDI cable, Bome, Osculator etc.).

Zur Behebung des Problems wie folgt vorgehen:

1. Öffnen Sie in Traktor den Einstellungendialog, indem Sie auf das kleine Zahnrad Ön oberen, rechten Rand klichen.
2. Offnen Sie die Kategorie „Controller Manager".
3. Für die folgenden Device-Einträge müssen folgende Port-Zuweisungen konfiguriert werden:

Device In-Port Out-Port
Mixage V* Reloop Mixage Reloop	Mixage

4. BEDIENUNG

Nach dem Reloop Mixage angeschlossen und richtig in der DJ-Software Traktor konfiguriert wurde, kann diese nun bedient werden.

HINWEIS!

Im Folgenden wird die gesamte Traktor-Funktionsbelegung beschreiben. Einige Features sind nur in Traktor Pro möglich und sind daher in der folgenden Tabelle grau markiert.

Element Funktion Funktion bei aktivem Shift -T3-
T1 Pitch Bend	Erlaubt das kurzzeitige Abbremsen (gegen den Uhrzeigersinn) eines Tracks.
T2	Pitch Bend + Taste Erlaubt das kurzzeitige Beschleunigen (im Uhrzeigersinn) eines Tracks.
T3 Shift Taste	Durch Drücken dieser Taste erhalten alle Bedienelemente auf dem Gerät eine andere Funktionsbedeutung. Die derzeitige Zuweisung führen Sie in der rechten Spalte dieser Tabelle.
T4 Autoloop	(Funktion) Taste Setzt einen automatischen Loop mit der eingestellten Loop-Länge (-T15-), ohne dass der Loop-Endpunkt manuell bestimmt werden muss.	Loop In / Set Cue Taste Setzt manuell den Anfangspunkt eines Loops. Gleichzeitig wird auch ein Cue-Punkt definiert.
T5 Loop Length	-(Loop-Länge) Regler Drehen des Encoders variiert die Länge eines gesetzten Loops. Drücken des Encoders aktiviert bzw. deaktiviert die Loop Active-Funktion.	Beat Move Regler Führt einen Beatjump (Sprung) gegen oder in Abspielrichtung durch.
T6 Gain Regler	Vorverstärkung eines Tracks/Decks.
T7 Pitchfader	er inkl. Status LED Hiermit{lösst sich der Pitchfader des aktuellen Decks exakt justieren. LED leuchtet in 0% Stellung.
T8 Reloop	(Funktion) Taste Springt den zuletzt gespeicherten Loop an und reaktiviert diesen.	Loop Out Taste Setzt manuell den Endpunkt eines Loops. Nun befindet sich das Deck in einem Loop-Modus, der gewähltte Abschnitt wird kontinuierlich wiederholt. Erneutes Drücken beendet den Loop-Modus.
T9 FX Select	-TasteDurch Drücken der Tastes lausst sich durch die Effekte schalten.	Master-Deck-ZuweisungDas aktuelle Deck wird zum Master-Deck.
T10 FX Dry/	Wet+ ReglerHiermit lausst sich die Effektstärke rasch verändern.	Pan (Balance)-ReglerHiermit lausst sich die Lautstär-keverteilung auf dem linken und rechten Kanal einstellen. Die Null-stellung entspricht einem gleichen Level auf beiden Kanälen.
T11 Amount	(FX Parameter 1) ReglerIm Effekt-Modus{lassen sich hiermit die Para-meter justieren.HINWEIS!In Traktor LE Funktioniert nur der 1. Parame-ter im Chained Effekt-Modus.	FilterReguliert den Filtereffekt für das aktive Deck. In der Nullstellung wird der Filter automatisch deak-tiviert.
T12 FX On Taste	TasteAktiviert die zum Deck gehörige FX-Sektion.	Keylock-Taste(De-)aktiviert Keylock.
T13 Search	Mode-TasteErlaubt das schnelle Scrollen durch einen gel-denen Track.
T14 Scratch	Mode-TasteAktiviert die Scratch-Funktion des Jog Wheels und die Pitch Bend-Funktionen am Jog Wheel-Rand.
T15 Jog Wheel	Hiermit{latten sich verschiedene Funktionen ansteuern.itte sehen Sie sich dazu die Jog Wheel Modi-Tastens -T13- & -T14- an.
T16 << Sync	Taste (Synchronisierungs-Taste)Das Tempo des aktuellen人都 Decks wird dem Master-Deck angeglichen.	Cue 1 TasteSetzt und triggert den 1. Cue-Punkt.
T17 Cup-Taste	Solange diese Tastes gedrückt wird, springt das Deck zum zuletzt gesetztten Cue-Punkt und hält an. Wird die Tastes losgelassen, startet die Wiedergabe.	Cue 2 TasteSetzt und triggert den 2. Cue-Punkt.
T18 Cue-Taste	Hiermit wird der Cue-Punkt angesprungen und wiedergegeben, solange die Tastes gehalten wird.	Cue 3 TasteSetzt und triggert den 3. Cue-Punkt.
T19 Play/Pause	TasteStartet bzw. pausiert die Wiedergabe des Tracks.	Cue 4 TasteSetzt und triggert den 4. Cue-Punkt.
T20 TRAX-Encoder	Encoder (Tracklist-Navigation)· Durch Drehen des Encoders lassst sich im Trackverzeichnis scollen.· Durch Drucken des Encoders maximiert sich die Browser Ansicht.	TRAX-Encoder (Ordner-Navigation)· Durch Drehen des Encoders lassst sich im Ordnerverzeichnis navigieren.· Drucken des Encoders öffnet/schließt das selektierte Ver-zeichnis.
T21 Track Load	Load-TasteLädt den ausgewählten Track in das Deck.	Load-TasteOrdner öffnen [L], Ordner schlie-ßen [R]
T22 High-Regler	Regelt den Höhen-Equalizer.
T23 Mid-Regler	Regelt den Mitten-Equalizer.
T24 Low-Regler	Regelt den Tiefen-Equalizer.
T25 Cue (Vorhör) Taste	TasteDurch Betätigkeiten einer der Cue-Tasten wird die Vorhörfungtion für das gewährte Deck aktiviert.	Cue-TasteTrack Pre-Listen Play [L] / Stop [R]

T26 Line FaderRegelt die Lautstärke des jeweiligen Kanals.
T27 MasterLautstärkeregler (analog, nicht Software)Der Regler verändert die Lautstärke desMaster-Ausganges.
T28 Phones(Kopfhörerlaufstärke) Regler(analog, nicht Software)Der Regler verändert die Lautstärke des Kopfhörers.
T29 Cue Mix(Überblendung) FaderMit dem Cue Mix-Regler kann ein Vorab-Mix imKopfhörer simuliert werden. Dabei wird in rechter Stellung das Master-Signal und in linkerStellung das Cue-Signal hörbar.
T30 PowerStatus LEDLeuchtet bei eingeschalteten Controller, so-fern Spannung anliegt.
T31 MIDI Status LEDLeuchtet bei MIDI Signalübertragung
T32 MasterLevel (Pegel) LED AnzeigeZeigt das Master Output Level optisch an.
T33 CrossfaderÜberblendregler zwischen Ch.1 und Ch.2

5. GERÄTEEINSTELLUNGEN UND -TESTS

Direkt an Mixage können gaz ohne zu Hilfenahme des Computers einige Einstellungen und Tests vorgenommen werden. Im Folgenden wird auf eine Punkte genauer eingegangen.

5.1. MIDI-CHANNEL-ZUWEISUNG

ACHTUNG!

Standardmäßig ist Mixage auf MIDI-Kanäle 1 oder 2 konfiguriert, der MIDI-Kanal kann damit über den rückseitigen Schalter -B40- gewählt werden.

Ein weiterer Mixage Controller kann - z.B. für DJ-Teams - angeschlossen werden. Wichtig damit, dass ein Mixage auf MIDI-Kanal 1 stehen und der zweite Mixage auf MIDI-Kanal 2 (siehe Schalter -B40-).

Die officiellen Mappings seitens Reloop sind auf die standardmäßige Konfiguration ausgelegt. Eine Veränderung ist damit im Normalfall nicht notwendig.

HINWEIS!

Stets aktualisierte und erweiterte Mappings finden Sie auch online. Surfen Sie dazu auf http:// www.reloopdj.com/forum und öffnen Sie die Kategorie „Mapping Files" im Bereich „Downloads for all Reloop products".

5.2. LED-FUNKTIONTEST

Hiermit können Sie testen, ob alle in Mixage verbauten LEDs einwandfrei Funktionieren.

Für den Funktionstest gehen Sie wie folgt vor:

1. Stellen Sie safer, dass Mixage ausgeschelt ist (USB Verbindung ist getrennt -B39-).
2. Halten Sie die linke Sync-Taste -T16- gedrückt und schalten Sie Mixage durch anschreiben des USB Kabels -B39- an.
3. Lassen Sie nun die Sync-Taste -T16- los.
4. Es sollenn nun alle LEDs aufleuchten.
5. Um den Test abzuschreiben, schalten Sie das Gerät durchziehen des USB Kabels -B39- einfach aus.

6. UPDATES & SUPPORT

Für Reloop Mixage besteht die Möglichkeit, dass dessen Firmware aktualisiert werden kann. Somit können nachträglich Änderungen vorgenommen werden, aber auch neue Features hinzugeführten werden. Eine Anleitung dazu finden Sie online unter unten genannter Adresse. Speziell für das integrierte Audio-Interface werden ebenfalls aktualisierte Treiber angeboten, die heruntergeladen werden können.

6.1. FIRMWARE-ÜBERPRÜFUNG

1. Trennen Sie die USB Verbindung -B39-.
2. Rechte Shift-Taste-T3-gedrückt halten.
3. Gerät wieder per USB mit dem PC Verbinden -B39-.
4. Die aktuelle Firmware-Version wird über ein Binärsystem mit Hilfe der Transportsektion (Cue-Tasten) angezeigt. Folgende Werte zeigen damit die Firmware-Version: Cue4 > 1, Cue3 > 2, Cue2 > 4, Cue1 > 8, Beispiel: Firmware Version 5 = Cue4 + Cue2
5. Um diesen Modus wieder zu verlassen, trennen Sie die USB Verbindung -B39-. Maximal konnen 15 Versionen angezeigt werden.

6.2 FIRMWARE-UPDATE

1. Stellen Sie sicher, dass Mixage ausgeschelt ist (Trennen Sie die USB Verbindung -B39-).
2. Halten Sie die rechte Cup-Taste -T17- und die rechte Cue-Taste -T18- gedrückt und schalten Sie Mixage ein, indem sie die USB Verbindung wieder herstellen -B39-.
3. Lassen Sie nun bereits Tasten los.
4. Die Power Status LED -T30- blinkt nun auf. Mixage befindet sich im Update-Modus.

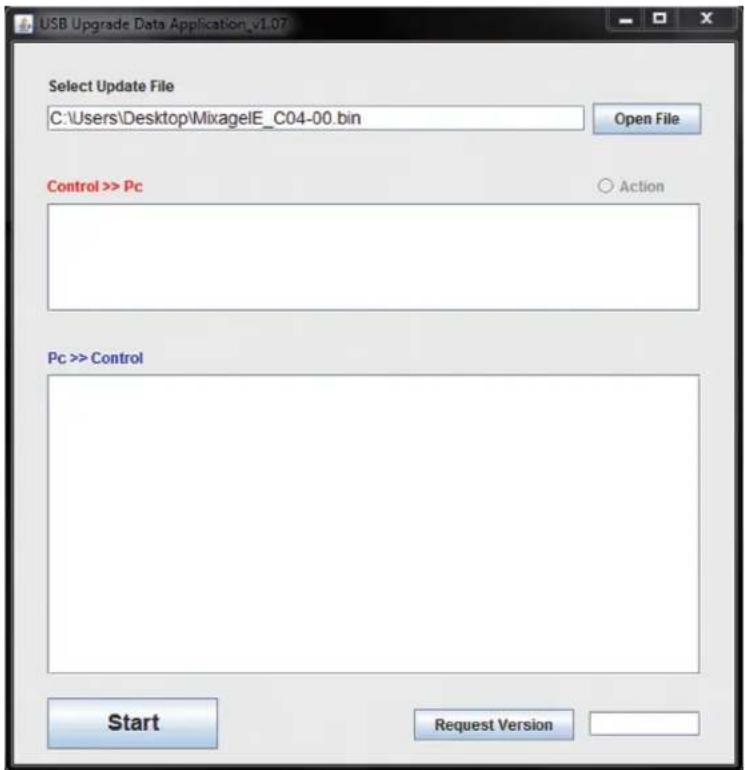

5. Starten Sie nun das Firmware-Update-Tool von der Installations-CD und öffen die für ihr Gerät passende Firmware-Datei.

1. Führn Sie nun das Firmware-Update durch, indem Sie auf die Schaltfläche „Start" klichen.

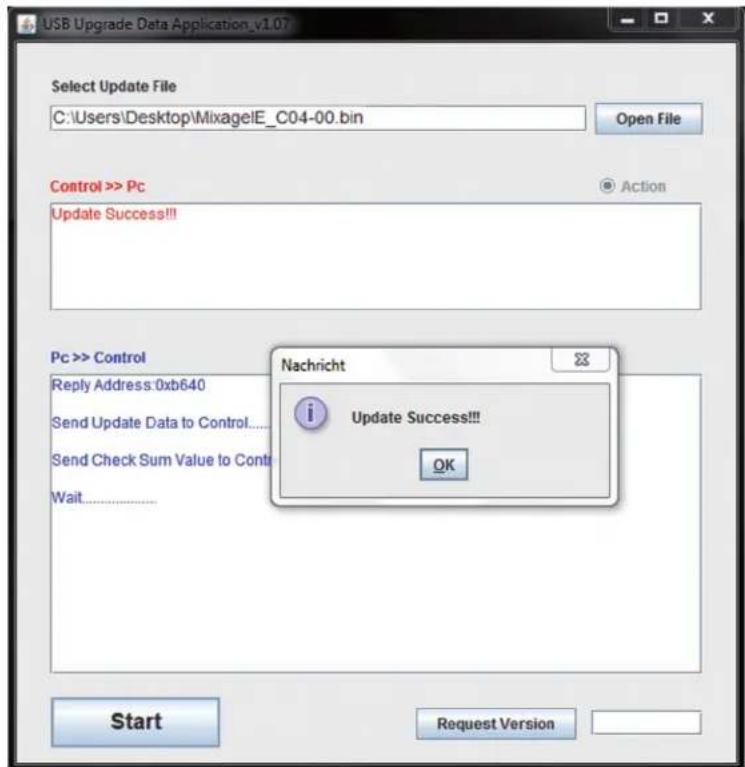

7. Die neue Firmware wird nun an das Gerät übertragen.

1. Ist das Update erfolgreich verlaufen, blinken die Power Status LED -T30- und die MIDI Status LED -T31- möglichstig. Ist das Update fehlgeschlagen, blinken die Status LEDs abwechselnd.
2. Nachdem das Update erfolgreich abgeschlossen ist, beenden Sie das Firmware-Update-Tool und trennen die USB Verbindung -B39-.
3. Nach erfolgreichem Update konnen Sie die Firmware-Version erneut überprüfen,lesen Sie dazu Punkt 6.1 „Firmware-Überprüfung" unter 6. „Updates & Support".

Auch werden für Traktor (Pro) Nachfolgeversionen und andere DJ-Softwares stets aktualisierte Mappings bereitgestellt, damit Sie Reloop Mixage auch in Zukunft verwenden können. Ebenfalls konnen speziell auch für abweichende Setups spezielle Mappings erworben werden, die z.T. von der Nutzergemeinde stammen.

Schauen Sie davon regelmäß auf folgender Internetseite:

www.reloopdj.com/forum

Nebenzahlreichen Downloads steht Ihnen hier auch ein Support zur Verfügung.

7. ANHANG

7.1. SYSTEMANFORDERUNGEN NATIVE INSTRUMENTS TRAKTOR LE

Unterstützte Audio Formate:

MP3, WAV, AIFF, Audio-CD, FLAC, Ogg Vorbis, non-DRM WMA*, non-DRM AAC ( WMA-Wiedergabe nur auf Windows)

Systemvorausetzungen:

WIN:

Windows® XP (neustes Service Pack, 32 Bit) oder Windows Vista® (neustes Service Pack, 32/64 Bit) oder Windows® 7 (neustes Service Pack, 32/64 Bit), Intel® Pentium 4® 2.4 GHz oder Intel® Core™ Duo oder AMD Athlon™ 64, 2 GB RAM

MAC:

Mac OS® X 10.5 (neuestes Update) oder hoher, Intel® Core™ Duo, 2 GB RAM

Treiber:

7.2. MIDI-ZUWEISUNGSTABELLE

SW name	Type	MIDI	MIDI 2 (Shift)	Remarks
TRAX	SW/ENC 1F/1F	5E/5E
CD1 LENGTH	SW/ENC 20/20	5F/5F
CD1 DRY/WET	SW/ENC 21/21	60/60
CD1 JOG	SW/ENC 24/24 63/63
CD1 JOG CW	SW/ENC 24/24 63/63	SCRATCH LED =		ON & No Touch Inner Wheel
CD1 JOG CCW	SW/ENC 24/24 63/63	SCRATCH LED =		ON & No Touch Inner Wheel
CD2 LENGTH	SW/ENC 22/22 61/61
CD2 DRY/WET SW	SW/ENC 23/23 62/62
CD2 JOG SW/ENC	25/25 64/64
CD2 JOG CW SW	ENC 25/25 64/64	SCRATCH LED =		ON & No Touch Inner Wheel
CD2 JOG CCW SW	SW/ENC 25/25 64/64	SCRATCH LED =		ON & No Touch Inner Wheel
CD1 SHIFT SW 2A
CD2 SHIFT SW 2B
CD1 PITCH	PitchBend	MIDI CH = 1:CH1	MIDI CH= 1:CH3
		MIDI CH = 2:CH5	MIDI CH= 2:CH7
CD2 PITCH	PitchBend	MIDI CH = 1:CH2	MIDI CH= 1:CH4
		MIDI CH = 2:CH6	MIDI CH= 2:CH8
CD1 GAIN	VR	33	72
CD1 FILTER	VR/CENTER 34/34	73/73
CD1 HIGH	VR	35	74
CD1 MID	VR	36	75
CD1 LOW	VR	37	76
CD1 CH FADER	VR	38	77
CD2 GAIN	VR	39	78
CD2 FILTER	VR/CENTER 3A/3A	79/79
CD2 HIGH	VR	3B	7A
CD2 MID	VR	3C	7B
CD2 LOW	VR	3D	7C
CD2 CH FADER	VR	3E	7D
CUEMIX	VR	32	--	CH1 Only
CROSSFADER	VR	31	--	CH1 Only
CD1 -	SW/LED	01/01	40/01
CD1 +	SW/LED	02/02	41/02
CD1 Search	SW/LED	03/03 42/03
CD1 Scratch	SW/LED	04/04	43/04
CD1 LOOP	SW/LED	05/05	44/05
CD1 RELOOP	SW/LED	06/06	45/06
CD1 FX SEL	SW/LED	07/07	46/07
CD1 FX ON	SW/LED	08/08	47/08
CD1 CUE1	SW/LED	09/09 48/09
CD1 CUE2	SW/LED	0A/0A	49/0A
CD1 CUE3	SW/LED	0B/0B	4A/0B
CD1 CUE4	SW/LED	OC/OC	4B/OC
CD1 LOAD	SW/LED OD/OD	4C/OD
CD1 HP	SW/LED OE/OE	4D/OE
CD2 -	SW/LED OF/OF	4E/OF
CD2 +	SW/LED 10/10	4F/10
CD2 Search	SW/LED 11/11	50/11
CD2 Scratch	SW/LED 12/12	51/12
CD2 LOOP SW/LED 13/13		52/13
CD2 RELOOP	SW/LED 14/14 53/4
CD2 FX SEL	SW/LED 15/15	54/15
CD2 FX ON	SW/LED 16/16	55/16
CD2 CUE1	SW/LED 17/17	56/17
CD2 CUE2 SW/LED 18/18 57/18
CD2 CUE3 SW/LED 19/19 58/19
CD2 CUE4 SW/LED 1A/1A 59/1A
CD2 LOAD SW/LED 1B/1B 5A/1B
CD2 HP SW/LED 1C/1C 5B/1C
CH1 Level Meter	LEVEL 1D 0~7
CH2 Level Meter	LEVEL 1E 0~7

CC-ABSOLUTE (VR)

7.3. TIPPS ZUR FEHLERBEHEBUNG

Sollten Probleme bei der Benutzung von Reloop Mixage aufreten, so ist dies ihre ersten Anlaufstelle, um diese zu beheben:

Symptome Mögliche Ursachen	Korrekturmaßnahmen
Das Gerät bereits keinene Strom.	USB-Kabel nicht richtig verbunden.	Überprüften Sie, ob das USB-Kabel richtig mit einem USB-Port Ihres Computers und Mixages USB-Port -B39- verbunden ist.
Die LEDs des Controllers leuchten nur schwach auf und das Gerät reagiert nicht.	Die Spanningsversorgung ist zu gering.	Die USB-Verbindung liefert nicht genug Strom. Klemmen Sie alle anderen USB-Geräte von Ihrrem Computer ab.
Es können in der DJ-Software nicht alle Ausgänge des integrierten Audio-Interfaces ausgewählten werden.	Der ASIO-Treiber ist nicht rich-tig installiert.	Bitte installieren Sie den ASIO-Treiber erneut. Lesen Sie dazuitte den Abschnitt „ASIO Treiber-Installation" des Kapi-tehs „Computer-Konfiguration".
Der Sound des Audio-Interfaces ist verzerrt.	Der ASIO-Treiber wird nicht verwendet.Die Performance-Einstellungen entsprechen nicht der Computer-Leistung.	Bitte stellen Sie safer, dass der ASIO-Treiber installiert ist und auch verwendet wird.itte lessen Sie dazu den Abschnitt „ASIO Treiber-Installation" des Kapitels „Computer-Konfigu-ration". Ebenfalls kann es sein, dass im Einstellungsdialog des ASIO-Treibers die verfügbare Computer-Leistung neu konfi-guriert werden muss. Öffnen Sie in Traktor dazu die Einstel-lungen, wahren die Kategorie „Audio-Setup" und klichen auf die „Settings"-Schaltfläche darüber dem Soundkarten-Ausbahldialog. Selektieren Sie anschließend im Punkt „System Performance"--> „Normal". Bei anhaltenden Problemen können Sie im halten Menu auch „Relaxed" auswahlen.
Die DJ-Software reagiert nicht auf die Betätigung jeglicher Be-dienelemente des Controllers.	Traktor LE ist nicht richtig konfiguriert.Traktor Pro ist nicht richtig konfiguriert. MIDI Channel ist falsch gewählt.	Verwenden Sie die mitgelie-ferte Traktor LE-Version, so starten Sie den Setup Wizard erneut. Lesen Sie dazuitte den Abschnitt „Traktor LE-Ein-richtung" des Kapitels „Compu-ter-Konfiguration". Im Falle von Traktor Pro muss das Mapping erneut geladen werden. Befol-gen Sie dazu die Anweisungen aus dem Abschnitt „Traktor Pro-Konfiguration" des Kapitels „Computer-Konfiguration". MIDI Channel Schalter -B40-am Gerät überprüfen und in die richtige Stellung bewegen (Ch. 1 od Ch. 2). Lesen Sie dazuitte den Abschnitt „MIDI-Channel-Zuweisung" des Kapitels „Gerä-teeinstellungen und -tests".
Es gibt ein Problem, das hier nicht aufgeführ ist.	Diverse Ursachen. Besuchen Sie	die Internetseite www.reloopdj.com/forum, um Support zu ihren Reloop-Pro-dukten zu erhalten.

7.4 TECHNISCHE DATEN

Folgende Daten des Herstellers werden von der Global Distribution GmbH nicht auf Plausibilität und Richtigkeit geprüft:

MaBe: 370 x 61 x 266 mm

Gewicht: 2,4kg (ohne USB- und Cinch-Kabel)

Eigangs/Ausgangsimpedanz & Empfindlichkeit: ....EQ Flat, Maximum Gain, Load = 100K Ohm

Frequenzgang (EQ Flat, Maximum Gain, Load = 100K Ohm, w/20kHz LPF):

Line: 17Hz-16KHz +/-0,5dB

Mic: 20Hz-20KHz +/-1,5dB

Technische Änderungen vorbehalten!

Alle Abbildungenähnlich!

Keine Haftung für Druckfehler!

OPERATION MANUAL

CAUTION!

3.2. TRAKTOR LE EINRICHUNG

Along with Reloop Mixage you get the gratuitous and non-restrictive DJ software „Traktor LE".

NOTE!
