INHALTSVERZEICHNIS

• Sicherheitshinweise 2
  -1.Bezeichnungen 4
  -2. Erste Schritte / ASIO Treiber Installation 6
  -3.Traktor LE Installation 7
  -4.Peripherie Anschlusse 7
  -5.Bedienung 8
  -6. Stand Alone-/Software-Betrieb 12
  -7.MIDI Controll Values 13
  -8.Technische Daten 15
  -9.Minimale Systemanforderungen 16
• 1. Support & Download 16

Wir gratulieren Ihnen zum Kauf des Reloop Digital Jockey 2 Master Edition. Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie den Reloop Digital Jockey 2 Master Edition aus der Verpackung.itte uberprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schaden am Stromkabel oder am Gehäuse entdecken, behnmen Sie das Gerät nicht in Betrieb und setzen Sie sichitte mit Ihr Frem Fachhändler in Verbindung. Der Digital Jockey wurde mit einer Schutzfolie versehen, um das Gerät zu schützen.itte entfernen Sie diese vor der ersten Inbetriebnahme.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonderss vorsichtig beim Umgang mit der Netzspannung 240 V. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch

Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachegemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
  Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieitte, dass Schaden, die durch manuelle Veränderungen an thisem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen aus-tauschbaren Verschleiße. Die Wartungarf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
  Die Sicherung darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstände ausgetaucht werden.
• Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschlieben.
• Benutzen Sie nur vorschrifsmäßige Kabel. Achten Sie daraufuf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spanningsquelle damit nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie niemals an der Netzleitung!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlandage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

• Achten Sie bei der Wahl des Installationsortes daraufuf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!

• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen konnen, auf dem Gerät oder in dessen Höhe ab. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzsteckerziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevors erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.

• Betreiben Sie das Gerät nicht in extremheiten (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heiz-körpern, Öfen, usw. (auch beim Transport in geschlossenen Wagin) fern. Verdecken Sie niemals vorhandene Lüfter oder Luftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.
  Das Gerätarf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das damit entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
  Regler und Schalter sollenn niemals mit Spruhreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn mussen die Überblendregler und Lautstärkeregler Ihres Verständers auf Minimum eingestellt und die Laatsprecherschalter in „OFF“-Position geschaltein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um den durch Einschwingung erzeugten Schroteffekt zu vermeiden, welcher zu Laatsprecher- und Frequenzweichenschäden führen können.
  Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
  In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
  In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfbhifewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Hebien Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei diesen Gerät handelt es sich um einen professionellen DJ MIDI Controller mit integrierter 4-Kanal Soundkarte, mit dem sich Software steuernlässt. Das Gerät wird damit mit einem USB Kabel am Computer angeschlossen.
• Dieses Produkt ist für den Anschluss an 240 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außerdem ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
  Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßige technische Sicherheit des Gerätes auf Beschädigungen des Netz-kabels oder des Gehäuses, sowie auf die Abnutzung von Verschleibteilen wie Dreh- und Schieberegeln.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichbare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter ungenstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

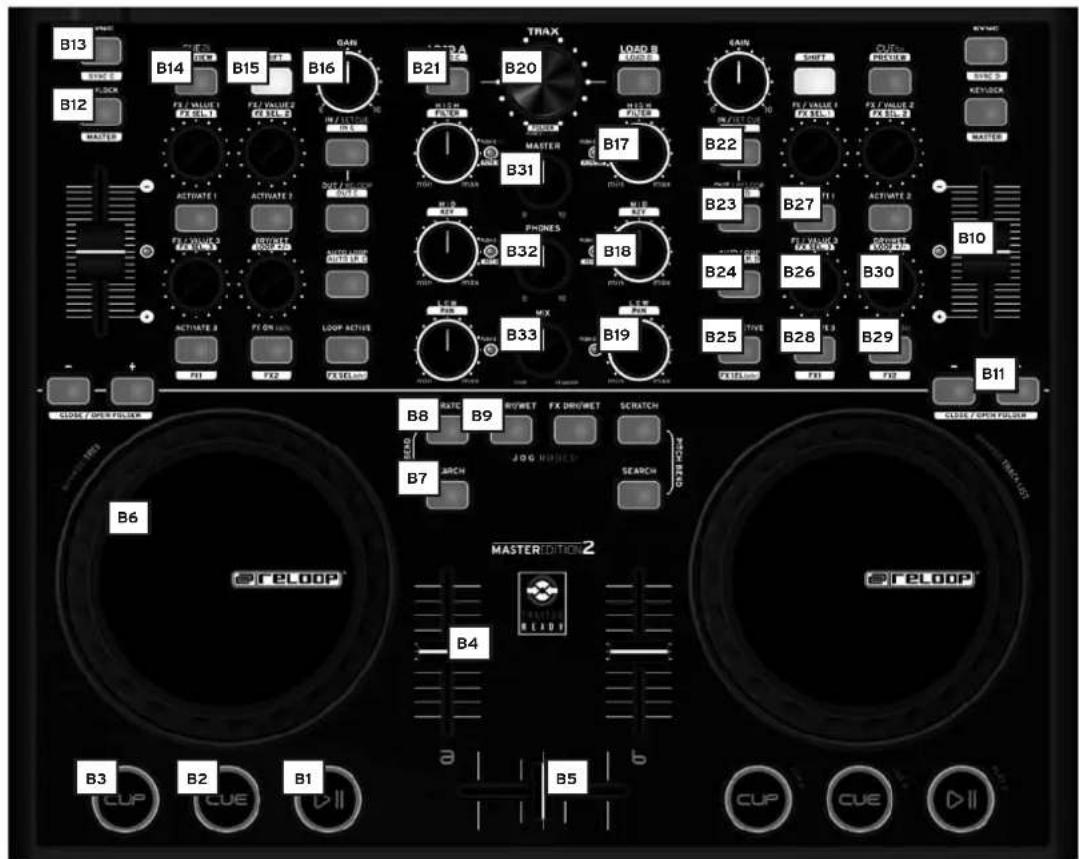

1. BEZEICHNUNGEN

B1. Play/Pause-Taste (Shift: Deck C/D) [Traktor PRO]
B2. Cue-Taste (Shift: Deck C/D) [Traktor PRO]
B3. CUP-Taste (Shift: Deck C/D) [Traktor PRO]
B4. Linefader
B5. Crossfader
B6. Jog Wheel
B7. Search-Taste
B8. Scratch-Taste
B9. FX Dry/Wet-Taste
B10. Pitchfader
B11. Pitch Bend-Taste (Shift: Close/Open Folder)
B12. Key Lock-Taste
B13. Sync-Taste (Shift: Deck C/D) [Traktor PRO]
B14. Cue-Taste (Shift: Preview)
B15. Shift-Taste
B16. Gain-Regler
B17. EQ High-Regler (Shift: Filter)
B18. EQ Mid-Regler (Shift: Key)
B19. EQ Low-Regler (Shift: Pan) [Traktor PRO]
B20. Trax Encoder (Shift: Folder)
B21. Load-Taste (Shift: Deck C/D-Taste) [Traktor PRO]
B22. Loop In / Set Cue-Taste (Shift: Loop In-Taste Deck C/D) [Traktor PRO]
B23. Loop Out / Reloop-Taste (Shift: Loop Out Deck C/D) [Traktor PRO]
B24. Auto Loop-Taste (Shift: Auto Loop Deck C/D) [Traktor PRO]
B25. Loop Active-Anzeige (Shift: FX Select Advanced Mode) [Traktor PRO]
B26. FX Value 1-3 Encoder (Shift: FX Select 1-3)
B27. Activate 1-2 Tasten
B28. Activate 3 Taste (Shift: FX 1 Routing-Taste) [Traktor PRO]
B29. FX On Advanced Mode (Shift: FX 2 Routing-Taste) [Traktor PRO]
B30. Dry/Wet-Drehregler (Shift: Auto Loop gröber/kleiner)
B31. Master-Lautstärke
B32. Kopfhörer-Lautstärke
B33. Cue Mix-Überblendung

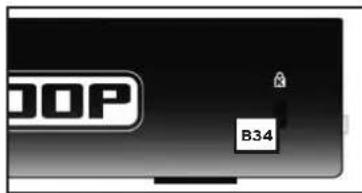

B34. Kensington Lock

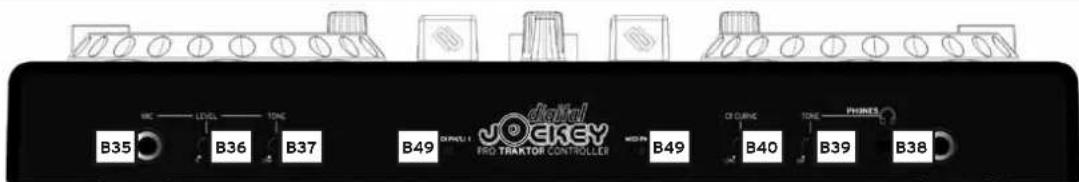

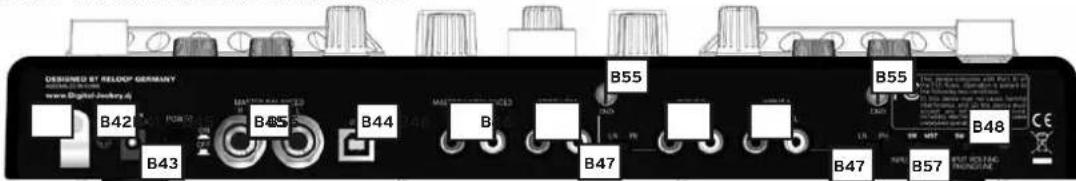

BEZEICHNUGEN NUR FÜR DIE MASTER EDITION

B35. 6,3 mm Mikrofonanschluss
B36. Mic-Lautstarkeregler
B37. Mic-Equalizer
B38. 3,5 mm & 6,3 mm Kopfhöreranschluss
B39. Kopfhörer-Equalizer
B40. Crossfader-Kurve
B49. MIDI/Phono/Line-Wahlschalter

B41. Netzkabel-Zugentlastung
B42. Netzteilanschluss
B43. Ein/Aus-Schalter
B44. USB-Anschluss
B45. Audio-Ausgang asymmetrisch Cinch oder symmetrisch 6,3 mm Klinke (Master1)
B46. Audio Eingang Input 1, Input 2
B47. Phono/Line-Wahlschalter
B48. Phono/Line-Routing Switch
B55. GND-Erdungsschraube
B56. Booth-Ausgang (Master2)
B57. Mic-Routing Switch

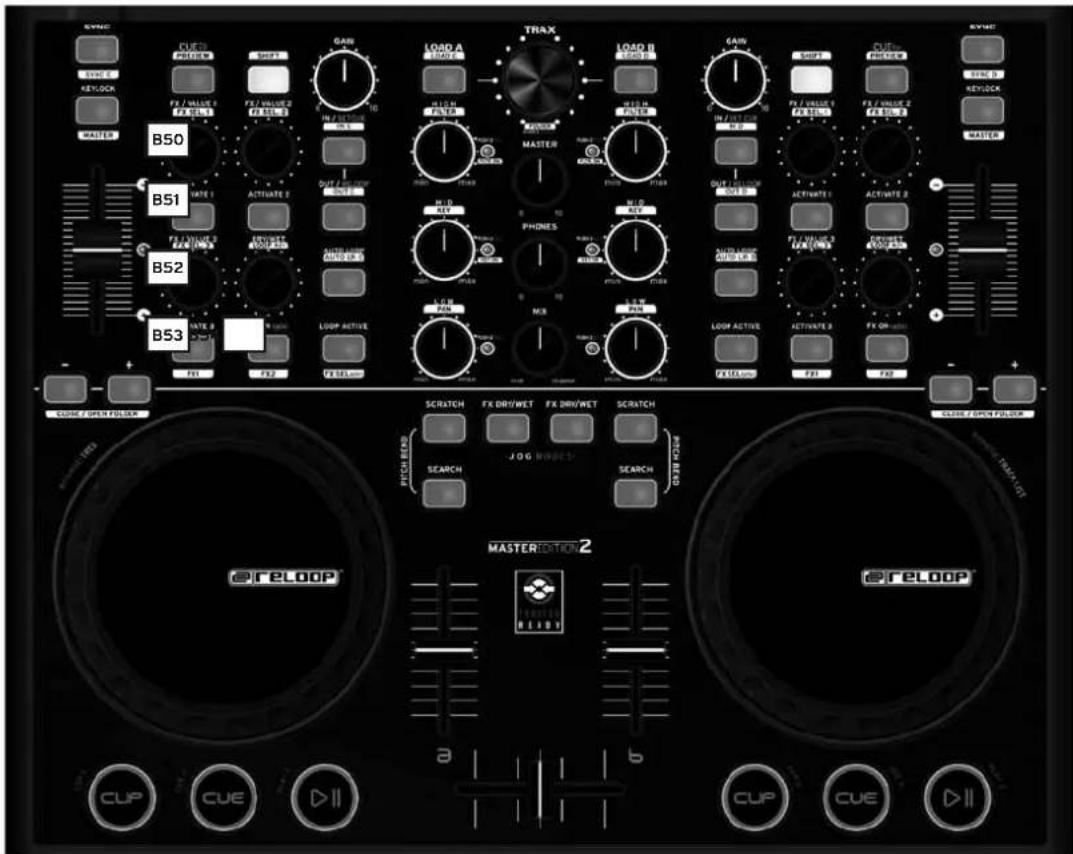

ABWEICHUNGEN FÜR TRAKTOR LE

B50. FX Value Drehregler (Shift: Effect Select)
B51. Activate-Tasten
B52. Tempo-Fine-Drehregler (Shift: Effect Select)
B53. Tap-Taste
B54. Effect-On-Taste

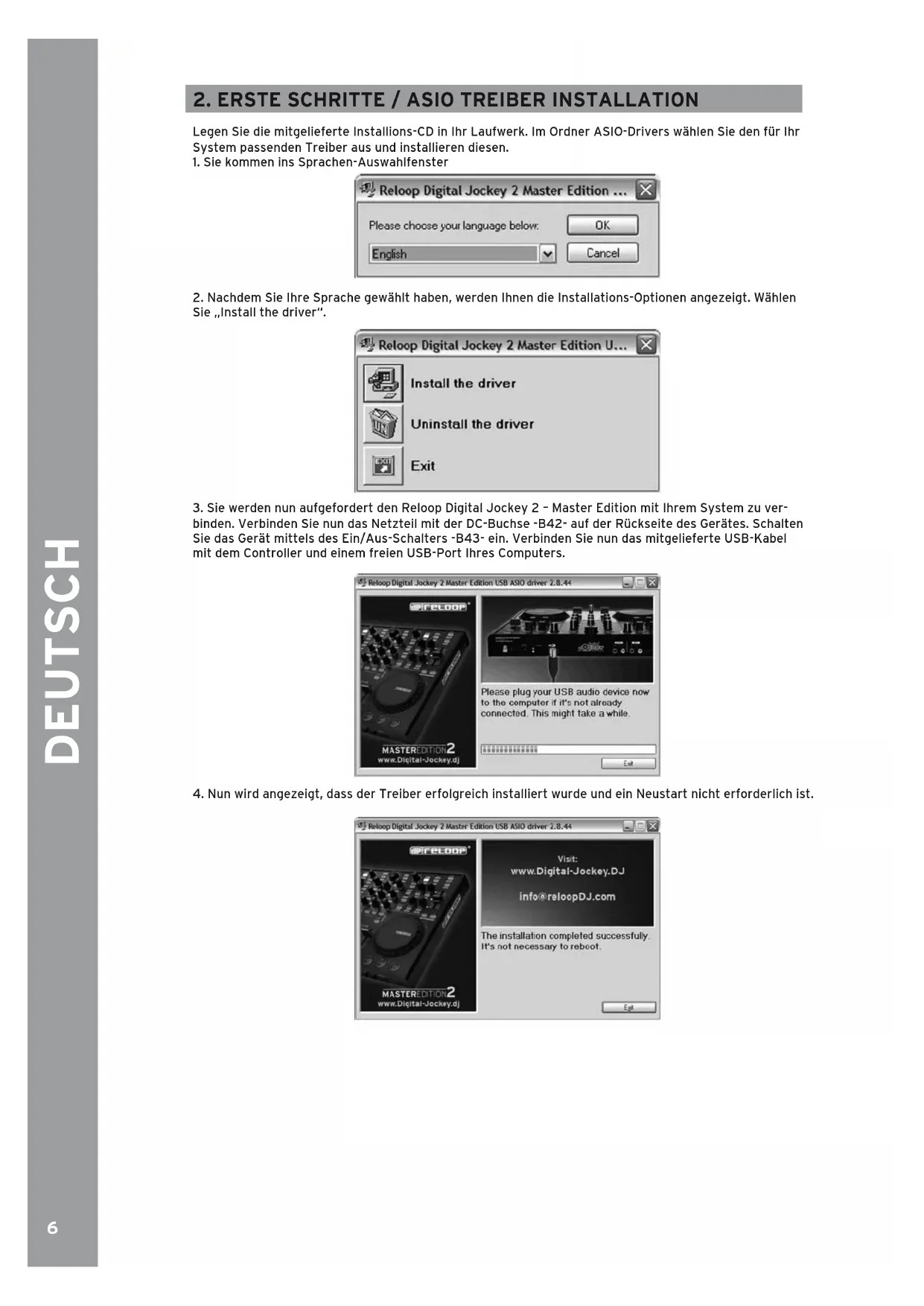

2. ERSTE SCHRITTE / ASIO TREIBER INSTALLATION

Legen Sie die mitgelieferte Installions-CD in Ihr Laufwerk. Im Ordner ASIO-Drivers wahlen Sie den für Ihr System passenden Treiber aus und installieren diesen.

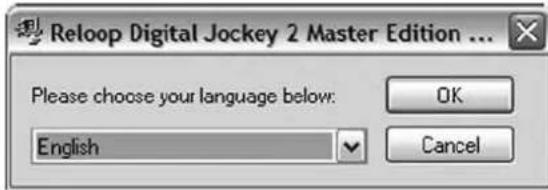

1. Sie kommt ins Sprachen-Ausbwahlfenster

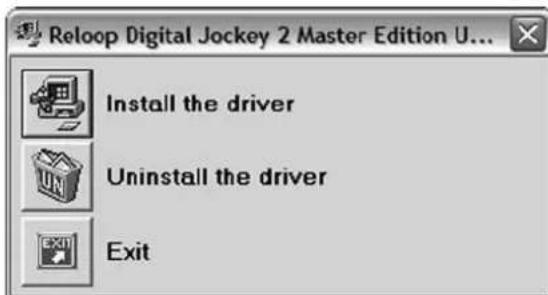

1. Nachdem Sie ihre Sprache gewählt haben, werden Ihnen die Installations-Optionen angezeigt. Wahlen Sie „Install the driver".

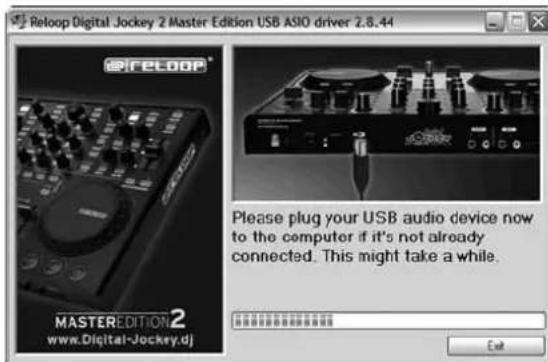

1. Sie werden nun aufgefordert den Reloop Digital Jockey 2 - Master Edition mit Ihr System zu verbinden. Verbinden Sie nun das Netzteil mit der DC-Buchse -B42- auf der Rückseite des Gerätes. Schalten Sie das Gerät mittels des Ein/Aus-Schalters -B43- ein. Verbinden Sie nun das mitgelieferte USB-Kabel mit dem Controller und einem freien USB-Port Ihr Computers.

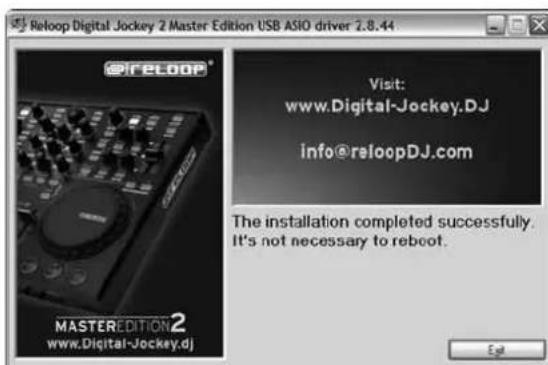

1. Nun wird angezeigt, dass der Treiber erfolgreich installiert wurde und ein Neustart nicht erforderlich ist.

3. TRAKTOR LE SOFTWARE-INSTALLATION

Führer Sie im Ordner Traktor die für Ihr System passende Setup-Datei aus. Installieren Sie Traktor LE manuell.

Fuhren Sie die Traktor LE Installationsdatei auf der CD manuell aus.

Upgrade auf Traktor PRO:

Mit ihrer beiliegenden Traktor LE Version haben Sie den Vorteil, die umfangreiche Traktor PRO Version zum Vorzugspreis zu erwerben. Aktuelle Preiskonditionen erfolhen Sie auf www.nativeinstruments.de

4. PERIPHERIE ANSCHLUSSE

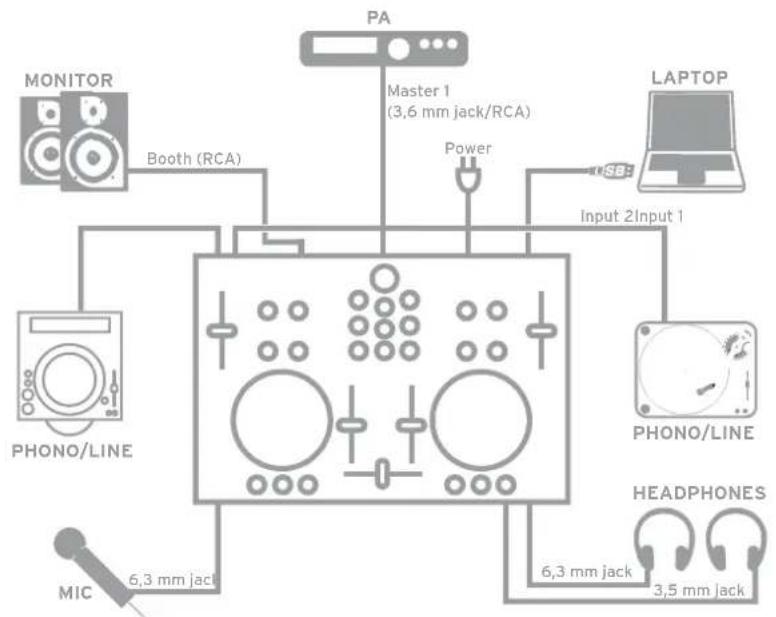

Der Reloop Digital Jockey 2 Master Edition besitzt ein integriertes professionelles Audio-Interface mit 24-bit/96 kHz. Somit ist eine weitere externe oder integrierte PC-Soundkarte nicht nötig. Im Folgenden finden Sie eine Auflistung der Anschüsse, die Sie vornehmen können:

a) Audio-Ausgang (Geräterückseite) -B45-

Hier können Sie ihre Hauptanlage, beispielsweise Veränder oder Aktivboxen, anschließen. Wahlweise kann dies über asymmetrische Cinch-Ausgänge oder symmetrische 6,3 mm Klinke-Ausgänge durchgeführt werden.

b) Booth-Ausgang-B56-

Hier konnen Sie ihre Monitore/Abhöranlage anschließen oder sie nutzen diesen Ausgang, um ihren Mix mit einem externen Gerät aufzuzeichnen.

HINWEIS! Die Lautstärke deses Ausgangs ist nicht individuell regelbar.

c) Audio-Eingang (Geräterückseite) -B46-

Hier können Sie ein Abspielmedium, wie beispelsweise Plattenspieler oder CD-Player, anschließen, um externe Player in das Setup zu integrieren.itte beachten sie hierzu auch das Kapitel 6 Stand Alone-/Software Betrieb auf Seite 12.

HINWEIS! Neben jedem Input-Anschluss befindet sich ein Phono/Line-Umschalter -B47-, der der angeschlossenen Quelle entsprechend eingestellt werden sollen.

Beachten Sie auch den Punkt -B48- Phono/Line Routing Switch. Hiermit kann das Input Routing gewählt werden.

d) Anschluss Mikrofon (Gerätevorderseite) -B35-

Hier können Sie ein reguläre dynamisches Mikrofon anschließen. Das Mikrofonsignal kann mit Hilfe des Mic-Routing Switch -B57- direkt zum Master-Output geleitet und damit auch im Stand-Alone-Betrieb genutzt oder wahlweise über die Software geroutet werden.

e) Anschluss Kopfhörer (Gerätevorderseite) -B38-

Sie haben die Möglichkeit an diesen Anschluss entweder einen Kopfhörer mit einem 3,5 mm oder einem 6,3 mm Klinkstecker anzuschreiben. Sie können auch beide Kopfhöreranschlüsse simultan nutzen.

5. BEDIENUNG

Nachdem Sie den Controller angeschlossen und die Software installiert haben, konnen Sie nun Traktor mit dem Digital Jockey 2 Master Edition bedienen. Die Digital Jockey Bedienoberfläche für Traktor PRO unterscheidet sich großenteils zu Traktor LE in der Effekt- und 4-Deck-Steuierung.itte beachten Sie hier auch die Bedienoberfläche Traktor LE.

Ihr Digital Jockey ist für Traktor PRO sehr umfangreich ausgelegt. Im Folgenden wird die volle Traktor Funktionsbegung beschrieben.itte beachten Sie ebenfalle sie vollständige Traktor Software-Bedienungsanleitung, die Sie im Traktor Menu aufrufen konnen.

B1. Play/Pause-Taste

Betätigen Sie diese Taste, um die Wiedergabe zu starten. Erneutes Drücken während der Wiedergabe ruft den Pause-Modus auf.
Shift: Play/Pause für Deck C/D [Traktor PRO]

B2.Cue-Taste

Hiermit rufen Sie den Cue-Punkt auf. Shift: Cue-Punkt fur Deck C/D. [Traktor PRO]

B3.CUP-Taste

Solange die CUP-Taste (Cue & Play) gehalten wird, spiel'der Player den Track vom Cue-Punkt ab. Shift: CUP-Taste fur Deck C/D. [Traktor PRO]

B4. Linefader

Mit dem Linefader wird die Kanallautstärke reguliert.

B5.Crossfader

Bei dieser Regler handelt es sich um einen Fader, mit dem Sie zwischen Deck A und Deck B überblenden können.

B6. Jog Wheel

Die große Jog Wheels können für diverse Funktionen eingesetzt werden, beispielsweise zum Scratchen oder für die Pitch Bend Funktion.itte beachten Sie auch die Punkte B7 - B9. Besitzen Sie eine Master Edition, ist Ihr Jog Wheel berührungsempfindlich, was ein praziseres Scratchen erlaubt.

HINWEIS! Ist keines der Jog Modi -B7 - B9- aktiviert, sind die Jog Wheels inaktiv, um ein versehentliches Pitch Bending zu vermeiden.

B7. Jog Modus: Search

Durch Aktivieren der Search-Funktion ist ein schmelles Vor- oder Zurückspulen innerhalb des Tracks möglich.

B8. Jog Modus: Scratch

Durch Drücken dieser Taste wird die Scratch-Funktion aktiviert.

HINWEIS! Durch gleichzeitiges Drucken der Search & Scratch-Tasten wird der Pitch Bend Modus aktiviert.

B9. Jog Modus: FX Dry/Wet

Ist FX Dry/Wet aktiviert, können Sie mit dem Jog Wheel den Effekt ein- und ausblenden. Dieser Modus doppelt sich mit dem Dry/Wet Regler -B30- für eine komfortable Effektmodulation.

B10. Pitchfader

Mit dem Pitchfader variieren Sie das Tempo des Tracks im gegebenen Pitch Bereich. In der Mittelstellung (0%) leuchtet die LED auf.

B11. Pitch Bend-Tasten

Durch Drucken der Pitch Bend Tasten wird das Tempo des Tracks kurzzeitig erhöht bzw. vermindert.
These aus dem CD-Player Bereich besteht Funktion simuliert ein Anschieben bzw. Abbremsen der Platte.
Shift: Im Browse Modus (siehe B20) dienen die Pitch Bend-Tasten bei gedrückter Shift-Taste dazu, Ordner zu öffnen bzw. zu schreiben.

B12.Key Lock-Taste

Durch Aktivieren der Key Lock-Taste wird die Tonhöhe gespeppt, d.h., dass bei verändertem Tempo die Tonhöhe gehalten wird.

Shift: Master-Taste. Durch Betätigen dieser Taste kann ein Deck als Master gewählt werden.

B13. Sync-Taste

Durch Betätigkeiten der Sync-Taste wird das Tempo des jeweiligen Decks synchronisiert. Shift: Sync-Funktion für Deck C/D. [Traktor PRO]

B14. Cue-Taste

Hiermit wird die Vorhörfungtion für das jeweilige Deck aktiviert.

Shift: Preview-Funktion. Mit dieser Taste konnen Sie einen Track aus dem Browser vorhoren, ohne das Lied in den Player laden zu müssen.

B15. Shift-Taste

Mit dieser Taste können Sie eine zweite Funktion eines Controller-Elements aufrufen. Auf der Controller-Oberfläche sind alle Shift-Funktionen in weiß hinterlegt.

B16. Gain-Regler

Mit dem Gain-Regler konnen Sie die Lautstärke eines Tracks anpassen.

B17. High-Regler

Mit thisem Regler halten sich die Höhen einstellen.

Drucken des High-Reglers: High Kill-Funktion. Durch Drucken des High-Reglers konnen Sie die Höhen hersausfiltern.

Shift: Filter Funktion. Mit gehaltener Shift-Taste kann ein Filter moduliert werden.

Shift & Drucken des High-Reglers: Filter On. Durch gleichzeitiges Halten der Shift-Taste und Drucken des High-Reglers aktivieren Sie den Filter.

B18. Mid-Regler

Mit diesen Regler halten sich die Mitten einstellen.

Drucken des Mid-Reglers: Mid Kill-Funktion. Durch Drucken des Mid-Reglers filtern Sie die Mitten.

Shift: Key-Funktion. Mit gehaltener Shift-Taste lassst sich die Tonhöhe einstellen.

Shift & Drucken des Mid-Reglers: Key On. Durch gleichzeitiges Halten der Shift-Taste und Drucken des Mid-Reglers lässt sich die Key-Funktion aktivieren.

B19. Low-Regler

Mit diesen Regler lassen sich die Tiefen einstellen.

Drucken des Low-Reglers: Low Kill. Durch Drucken des Low-Reglers filtern Sie die Basse.

Shift: Pan-Funktion. Mit gehaltener Shift-Taste lassst sich der Pan-Wert (Balance) einstellen.

[Traktor PRO]

Shift & Drucken des Low-Reglers: Pan On. Durch gleichzeitiges Halten der Shift-Taste und Drucken des Low-Reglerslässt sich die Pan-Funktion aktivieren.

B20.Trax Encoder

Mit dem Trax Encoder konnen Sie durch die Tracklist navigieren.

HINWEIS BROWSE MODE!

Durch Drücken auf den Trax Encoder aktivieren Sie den Browse Mode. Im Browse Mode können Sie mit dem linken Jog Wheel durch die Baumstruktur und mit dem rechten Jog Wheel durch die Tracklist navigieren. Durch Drücken der Shift- und Pitch Bend-Tasten +/- konnen Sie gewährte Ordner schreiben bzw. öffnen.

Drücken Sie erneut den Trax Encoder, um den Browse Modus zu verlassen.

Shift: Folder Search. Durch gehaltene Shift-Taste und Drehen des Trax Encoders wechseln Sie die Ordner.

B21. Load A/B-Taste

Um ein Lied in den gewünschten Player zu laden, drücken Sie Load A für den linken bzw. Load B für den rechten Player.

Shift: Load C/D. Um ein Lied in den gewünschten Player zu laden, drücken Sie Load C für den linken bzw. Load D für den rechten Player. [Traktor PRO]

B22. Loop In/Set Cue-Taste

Durch Drücken der Loop In-Taste setzen Sie den Anfangspunkt eines manuellen Loops. Gleichzeitig wird auch ein Cue-Punkt gesetzt.

Shift: Loop In Deck C/D. Hier wird für Deck C/D der Loop In-Punkt gesetzt. [Traktor PRO]

B23. Loop Out/Reloop-Taste

Drucken Sie die Loop Out-Taste, um den Loop-Endpunkt zu setzen. Nun gibt der Player in den LoopModus über. Erneutes Drucken auf die Loop Out-Taste verlást den Loop Out-Modus. Im WiedergabeModus ruft das Drucken der Loop Out-Taste einen zuvor gesetzten, manuellen Loop auf (Reloop).

Shift: Loop Out C/D. Setzen des Loop Out-Punkts für Deck C/D. [Traktor PRO]

B24. Auto Loop-Taste

Mit der Auto Loop-Funktion konnen Sie durch Drücken einer Taste einen automatischen Loop setzen ohne den Loop-Endpunkt manuell zu bestimmen. Die gewünschte Taktlänge kann vorher eingestellt werden.

Shift: Auto Loop Deck C/D [Traktor PRO]

HINWEIS! Mit gehaltener Shift-Taste und Drehen des Dry/Wet-Reglers -B30- können Sie die Autotaktlänge variieren.

B25. Loop Active-Anzeige

Die Loop Active-Taste leuchtet auf, wenn ein Loop aktiv ist.

Shift: FX Select (Advanced Mode). Im Advanced Effect-Modus kann mit dieser Taste durch die Effekte gewechselt werden. [Traktor PRO]

B26. FX/Value 1-3 Encoder [Traktor PRO]

Je nach eingestelltem Effekt konnen mit diesen Reglern die Parameter 1-3 eingestellt werden. Shift: FX Select 1-3 im Chained Effekt-Modus konnen mit den Encodern die Effekte für die Bänke 1-3 gewählt werden. [Traktor PRO]

B27. Activate 1 - 2-Tasten

Hiermit kann, je nach gewähltem Effekt, Parameter 1 oder 2 aktiviert werden.

B28. Activate 3-Taste [Traktor PRO]

Hiermit kann je nach gewähltem Effekt Parameter 3 aktiviert werden.
Shift: FX 1. Hiermit wird die Effektbank der Player-Section A zugewiesen und aktiviert.
[Traktor PRO]

B29. FX On Advanced Mode

Im Advanced Effekt-Modus wird mit dieser Taste der Effekt aktiviert. Shift: FX 2. Hiermit wird die Effektbank der Player-Seite B zugewiesen und aktiviert. [Traktor PRO]

B30. Dry/Wet-Drehregler

Mit dem Dry/Wet-Drehregler kann der Effektanteil ein- und ausgebendet werden.
Shift: Loop +/-. Mit gehaltener Shift-Taste und durch Drehen des Dry/Wet-Encoders kann die AutoLoop-Taktlänge variiert werden.

B31. Master-Lautsträke

Mit diesen Regler können Sie die Master-Ausgangslautstärke einstellen, sowie die des Booth-Ausgangs (nicht individuell regelbar).

B32. Kopfhörer-Lautstärke

Mit diesen Regler konnen Sie die Lautstärke Ihres Kopfhörers einstellen.

B33. Cue Mix-Überblendung

Mit dem Cue Mix-Regler können Sie einen Vorab-Mix im Kopfhörer simulieren. Dabei wird in rechter Stellung das Master-Signal und in linker Stellung das Cue-Signal gehört.

B34. Kensington Lock

Genormter Anschluss zur Diebstahlsicherung.

Vorder- & Rückseite

B35.6,3 mm Mikrofonanschluss

An diese Anschlussbuchse konnen Sie ein Mikrofon mit 6,3 mm Klinkenstecker anschlieben.

B36. Mic-Lautstärkeregler

Mit thisem Regler stellen Sie die Lautstärke eines angeschlossenen Mikrofons ein.

B37. Mic-Equalizer

Hiermit stellen Sie den Klang eines angeschlossenen Mikrofons ein.

HINWEIS! Das Mikrofonsignal kann direkt zum Audio-Ausgang (Master 1) durchgeschleift werden und Funktioniert auch ohne Verwendung einer Software.

Die Lautstärke lessst sich nur einstellen, wenn der Mic-Routing Switch -B57- auf MST(Master) gestellt ist.

B38. Kopfhöreranschluss

An diese Anschlussbuchsen können Sie einen Kopfhörer mit 6,3 mm oder 3,5 mm Klinkestecker anschließen.

B39. Kopfhörer-Equalizer

Mit thisem Equalizer ist es möglich, den Klang Ihres Kopfhörers einzustellen.

B40. Crossfader-Kurve

Mit diesen Regler können Sie die Überblendkurve justieren. Von einer gleichmäßig ansteigenden Kurve bis hin zu einer harten Einstellung ist die Kurve stufenlos einstellbar.

HINWEIS! Die Einstellungen der Crossfader-Kurve wirken nur auf den Digital Jockey, wenn der Phono/Line-Routing Switch -B48- auf SW (Software) staat.

B41. Netzkabel-Zugentlastung

Das Kabel wird hiermit vom Zug entlastet.

B42.Netzteilanschluss

An diese Buchse konnen Sie das Netzteil des Digital Jockey 2 Master Edition anschlieben.

B43. Ein/Aus-Schalter

Mit diesen Schalter lassst sich Ihr Digital Jockey ein- bzw. ausschalten.

B44. USB-Anschluss

Schlieben Sie hier Ihr USB-Kabel an.

B45. Audio-Ausgang (Master1)

Verbinden Sie hier ihre Haupt-Soundanlage asymmetrisch mit einem Cinch-Kabel oder symmetrisch mit einem 6,3 mm Klinkekabel.

B46. Audio-Eingang

Sie kann eine externe Soundquelle (z.B. CD-Player, Plattenspieler) an diese Eingangsbuchse anschreiben.

B47. Phono/Line-Wahlschalter

Je nach angeschlossener Soundquelle konnen Sie hier den Phono-Vorversteller de-/aktivieren.

Mit diesen Schalter entscheiden Sie, ob die Phono/Line-Eingänge -B46- durch die Mixer-Sektion des Digital Jockey zum Master-Ausgang oder durch die Software geschleift werden.

HINWEIS! Wenn der Schalter -B48- auf SW (Software) gelegt ist, können Sie bepielsweise die Phono/Line-Quellen auf ein virtuelles Deck in Traktor routen oder aber in einer Software aufnehmen und digitalisieren.

B49 MIDI/Phono/Line-Wahlschalter

Mittels与此es Schalters wahlen Sie aus, ob der jeweilige Kanal als MIDI- oder als Phono/Line-Kanal genutzt werden soll.

HINWEIS!itte beachten Sie hierzu das Kapitel 6 Stand Alone-/Software Betrieb auf Seite 12

B55. GND-Erdungsschraube

Schlieben Sie das Erdungskabel Ihr's Plattenspielers an diese Erdungsschraube an.

B56. Booth-Ausgang (Master 2)

Schlieben sie hier ihre Monitor/Abhöranlage an oder nutzen Sie den Ausgang um ihren Mix mit einem externen Gerät aufzuzeichnen.

B57. Mic-Routing Switch

Mit diesen Schalter entscheiden Sie, ob das Mikrofonsignal -B35- direkt zum Master-Ausgang oder durch die Software geschleift wird.

6. STAND ALONE-/SOFTWARE BETRIEB

Ihr Reloop Digital Jockey 2 - Master Edition ist mehr als ein MIDI-Controller mit einem professionellen 24-Bit/96 kHz Audiointerface. Sie haben die Möglichkeit him, vollig unabhängig von der Verwendung einer Software, als analogen Stand-Alone Mixer zu nutzen.

Beispiel 1: Stand Alone-Betrieb

Sie schreiben einen CD-Player auf der Rückseite Ihres Digital Jockeys, an den Audio-Eingang Input1 und einen Plattenspieler an den Audio-Eingang Input2 -B46- an. Stellen Sie safer, dass Sie das Erdungskabel Ihres Plattenspielers mit der GND-Erdungsschraube -B55- verbinden.

Für ihren Plattenspieler stellen Sie die Quelle am Phono/Line-Wahlschalter -B47- auf PH (Phono), für ihren CD-Player stellen Sie die Quelle auf LN (Line).

Um den Reloop Digital Jockey 2 - Master Edition im Stand-Alone-Betrieb nutzen zu konnen, müssen Sie den Phono/Line-Routing Switch -B48- auf MST(Master) stellen. Somit werden die Audiosignale von CD-Player und Plattenspieler durch die Mixer-Sektion zum Audio-Ausgang (Master1, -B45-) und zum Booth-Ausgang (Master2, -B56-) geleitet.

Der Digital Jockey muss nun erkennen, dass Sieihn über die Mixer-Sektion, Plattenspieler und CDPlayer steuern wollen. Stellen Sie hierzu an der Vorderseite des Digital Jockey die MIDI-/Phono/Line-Wahlschalter -B49- auf PH/LI.

Sie haben nun vollen Zugriff auf Crossfader, Linefader, EQ-Einstellungen, Vorhörfungtion, Gain-Regler, ganz wie bei einem analogen Mixer.

Beispiel 2: Software-Betrieb

Sie möchten nur Traktor über den Digital Jockey 2 - Master Edition ansteuern.

Stellen Sie auf der Vorderseite den MIDI-/Phono/Line-Wahlschalter -B49- auf MIDI. Alle Bedienelemente, die Sie auf dem Digital Jockey sehen, stehen Ohnen nun in Traktor zur Verfugung.

Beispiel 3: Stand-Alone / Software-Betrieb

Sie möchten sowohl ein externes Abspielgerät, wie einen Plattenspieler oder einen CD-Player, als auch Traktor über ihren Digital Jockey ansteuern.

Schlieben Sie, wie in „Beisiel 1 Stand-Alone-Betrieb“ beschreiben, ein externes Abspiel gerät an einen Kanal ihrer Wahl an, um diesen analog nutzen zu konnen. Stellen Sie den zweiten Kanal, wie in „Beisiel 2 Software-Betrieb“ beschreiben, auf MIDI, um Ihr vollwertig in Traktor nutzen zu konnen. Sie haben so die Möglichkeit, analoges und digitales Mixen sinnvoll miteinander zu kombinieren.

HINWEIS: INPUT ROUTING

Die Audio-Eingänge -B46- Ihres Reloop Digital Jockey 2 - Master Edition sind folgend zugeordnet:

Input1 IN 1 / 2
Input2 IN 3 / 4
MIC IN 5 / 6

7. MIDI-CONTROL VALUES

LINKES DECK
BUTTON	MIDI COMMAND (PUSHED)	MIDI COMMAND (RELEASE)
SYNC	09 90 01 7F	09 90 01 00
KEYLOCK	09 90 02 7F	09 90 02 00
PITCH BEND-	09 90 03 7F	09 90 03 00
PITCH BEND+	09 90 04 7F	09 90 04 00
PREVIEW	09 90 05 7F	09 90 05 00
FX_SEL1 09 90 06 7F	09 90 06 00
ACTIVE1 09 90 07 7F	09 90 07 00
FX_SEL3 09 90 08 7F	09 90 08 00
ACTIVE3 09 90 09 7F	09 90 09 00
SHIFT	09 90 0A 7F	09 90 0A 00
FX_SEL2 09 90 0B 7F	09 90 0B 00
ACTIVE2 09 90 0C 7F	09 90 0C 00
LOOP_ADJ 09 90 0D 7F	09 90 0D 00
FX_ON	09 90 0E 7F	09 90 0E 00
LOOP_IN	09 90 0F 7F	09 90 0F 00
LOOP_OUT	09 90 10 7F	09 90 10 00
AUTO_LOOP	09 90 11 7F 09 90 11 00
LOOP_ACTIVE	09 90 12 7F	09 90 12 00
LOAD A	09 90 13 7F	09 90 13 00
HIGH_KILL	09 90 14 7F	09 90 14 00
MID_KILL	09 90 15 7F	09 90 15 00
LOW_KILL	09 90 16 7F	09 90 16 00
CUP	09 90 17 7F	09 90 17 00
CUE	09 90 18 7F	09 90 18 00
PLAY/PAUSE	09 90 19 7F	09 90 19 00
SEARCH	09 90 1A 7F	09 90 1A 00
SCRATCH	09 90 1B 7F	09 90 1B 00
FX_DRY_WET	09 90 1C 7F	09 90 1C 00
CTRL MIDI COMMAND (FORWARD) MIDI COMMAND (REVERSE)
PITCH FADER OE 0E 7F (Maximal) OE 00 00 (Minimal)
FX_SEL1 0B 00 7F (Maximal)
FX_SEL2 0B 00 41++ 0B 00 73F--
FX_SEL3 0B 00 41++ 0B 00 3F--
FX_SEL4 0B 00 41++ 0B 00 3F--
LOOP_ADJ 0B 00 41++ 0B 00 3F--
GAIN 0B 00 27F (Maximal)	OB 0B 02 00 (Minimal)
EQ HI	OB 0B 03 7F (Maximal)	OB 0B 03 00 (Minimal)
EQ MID	OB 0B 04 7F (Maximal)	OB 0B 04 00 (Minimal)
EQ LOW	OB 0B 05 7F (Maximal)	OB 0B 05 00 (Minimal)
CH-A FADER	OB 0B 06 7F (Maximal)	OB 0B 06 00 (Minimal)
JOG-WHEEL	OB 0B 0B 41++ 0B 0B 0B 3F--
JOG-Wheel Hold	09 90 1D 7F (Touch)	09 90 1D 00 (Release)

MIXER
BUTTON	MIDI COMMAND (PUSHED)	MIDI COMMAND (RELEASE)
TRAX	09 90 1E 7F	09 90 1E 00
CTRL MIDI COMMAND (FORWARD) MIDI COMMAND (REVERSE)
TRAX	0B BO 13 41++	0B BO 13 3F--
MASTER	0B BO 0F 7F(Maximal)	0B BO 0F 00(Minimal)
CUE VOL	0B BO 10 7F(Maximal)	0B BO 10 00(Minimal)
CUE MIX	0B BO 11 7F(Maximal)	0B BO 11 00(Minimal)
CROSS-FADER	0B BO 12 7F(Maximal)	0B BO 12 00(Minimal)

RECHTES DECK

BUTTON	MIDI COMMAND (PUSHED)	MIDI COMMAND (RELEASE)
SYNC 09 90 3D 7F	09 90 3D 00
KEYLOCK	09 90 3E 7F	09 90 3E 00
PITCH BEND-	09 90 3F 7F	09 90 3F 00
PITCH BEND+	09 90 40 7F	09 90 40 00
PREVIEW	09 90 41 7F	09 90 41 00
FX_SEL2 09 90 42 7F	09 90 42 00
ACTIVE2 09 90 43 7F	09 90 43 00
LOOP_ADJ 09 90 44 7F	09 90 44 00
FX_ON	09 90 45 7F	09 90 45 00
SHIFT	09 90 46 7F	09 90 46 00
FX_SEL1 09 90 47 7F	09 90 47 00
ACTIVE1 09 90 48 7F	09 90 48 00
FX_SEL3 09 90 49 7F	09 90 49 00
ACTIVE3 09 90 4A 7F	09 90 4A 00
LOOP_IN	09 90 4B 7F	09 90 4B 00
LOOP_OUT	09 90 4C 7F	09 90 4C 00
AUTO_LOOP	09 90 4D 7F	09 90 4D 00
LOOP ACTIVE	09 90 4E 7F	09 90 4E 00
LOAD A	09 90 4F 7F	09 90 4F 00
HIGH KILL	09 90 50 7F	09 90 50 00
MID KILL	09 90 51 7F	09 90 51 00
LOW KILL	09 90 52 7F	09 90 52 00
CUP	09 90 53 7F	09 90 53 00
CUE	09 90 54 7F	09 90 54 00
PLAY/PAUSE	09 90 55 7F	09 90 55 00
SEARCH	09 90 56 7F	09 90 56 00
SCRATCH	09 90 57 7F	09 90 57 00
FX_DRY_WET	09 90 58 7F	09 90 58 00
CTRL MIDI COMMAND (FORWARD) MIDI COMMAND (REVERSE)
PITCH FADER OE E1 7F 7F(Maximal) OE E1 00 00(Minimal)
FX_SEL1 0B BO 44 41++ OB BO 44 3F--
FX_SEL2 0B BO 43 41++ OB BO 43 3F--
FX_SEL3 0B BO 46 41++ OB BO 46 3F--
LOOP_ADJ 0B BO 45 41++ OB BO 45 3F--
GAIN OB BO 3E 7F(Maximal) OB BO 3E 00(Minimal)
EQ HI OB BO 3F 7F(Maximal) OB BO 3F 00(Minimal)
EQ MID OB BO 40 7F(Maximal) OB BO 40 00(Minimal)
EQ LOW	OB BO 41 7F(Maximal)	OB BO 41 00(Minimal)
CH-A FADER	OB BO 42 7F(Maximal)	OB BO 42 00(Minimal)
JOG-WHEEL	OB BO 47 41++ OB BO 47 3F--
JOG-Wheel Hold	09 90 59 7F(Touch)	09 90 59 00(Release)

VORDERSEITE

CTRL MIDI COMMAND (FORWARD) MIDI COMMAND (REVERSE)
CROSS-FADER CURVE	OB BO 15 7F(Maximal)	OB BO 15 00(Minimal)
PHONE-TONE	OB BO 16 7F(Maximal)	OB BO 16 00(Minimal)
MIC-LEVEL	OB BO 17 7F(Maximal)	OB BO 17 00(Minimal)
MIC-TONE	OB BO 18 7F(Maximal)	OB BO 18 00(Minimal)

8. TECHNISCHE DATEN

Folgende Daten des Herstellers werden von der Global Distribution GmbH nicht auf Plausibilität und Richtigkeit geprüft:

Stromversorgung: DC6V, 3A

MaBe: 370x61x307mm

Gewicht: 2,9 kg (ohne USB- und Cinch-Kabel)

Eigangs/Ausgangsimpedanz & Empfindlichkeit: EQ Flat, Maximum Gain, Load = 100K Ohm

Eingansimpedanz und Referenz-Einganspegel:

Line: 47K Ohm / -14dBV (200mV) +/-0.1 dB

Phono: 47K Ohm / -50dBV (3,16mV) +/-0.1 dB

Mic: .10K Ohm / -50dBV (3,16mV) +/-0.1 dB

Ausgangsimpedanz und Pegel:

Master: 1K Ohm / OdBV (1V) +/-2dB

Booth: 1K Ohm / OdBV (1V) +/-2dB

Maximale Eingangsleistung (1 kHz, THD = 1%, EQ Flat, Gain auf 9 Uhr, Load = 100K Ohm):

Line: +6dBV

Phono: -30dBV

Mic: -35dBV

Maximale Ausgangsleistung (EQ Flat, Maximum Gain, THD = 1%):

Line/Phono: 68dB @ 1 kHz zwischen linkem

undrechtemKanal

68dB @ 1 kHz zwischen den Kanälen

Tone EQ:

Mac OS 10.4
G4 1,5 GHz oder Intel Core Duo Familie
-512MBRAM

10. SUPPORT & DOWNLOAD

Prufen Sie regelmäßig die Seiten www.digital-jockey.dj und www.reloopdj.com/forum, um Firmware Updates oder neue Mappings herunterlagen zu konnen. Auch Video Tutorials und Support stehen Ihnen hier zur Verfügung.

DEUTSCH
