BEDIENUNGSANLEITUNG IQ2+USB Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationatlichen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Operation Manual

m CAUTION!

2-Kanal DSP/ USB Effekt-Mischpult

Um Feuer oder einen elektrischen Schack zu vermähen, setzen Sie cieves Cerrat nicht Wasser oder Flüssigkeiten aus Offen. Sie nimdas das Gehausel

WARNING!

Für weiteren Gebrauch aufbewahren! Keep information for further reference! Gardez ces instructions pour des utilisations utleleurs!

www.reloop.de

BEDIENUNGSCANLEITUNG

DEUTSCH

Wir gratulieren Ihnen zum Kauf des Reloop IQ2+ / Reloop IQ2+ USB Mischpultes. Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie den Reloop IQ2+ / Reloop IQ2+ USB aus der Verpackung.itte überprüfen Sie vor der ersten Inbetriebnahme, ob kein öffentlichlicher Transportschaden vorliegt. Sollten Sie Schaden am Stromkabel oder am Gehäuse entdecken, gehmen Sie das Gerät nicht in Betrieb und setzen Sie sichitte mit Ihr Frem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonderss vorsichtig beim Umgang mit der Netzspannung 240 V. Bei dieser Spannung konnen Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachegemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
  Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieitte, dass Schäden, die durch manuelle Veränderungen an dieser Gemär verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleitsteile. Die Wartungarf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
• Die Sicherungarfurn gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstarke ausgetaucht werden.
• Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf "OFF" stehen, wenn Sie das Gerät ans Netz anschließen.
• Benutzen Sie nur vorschrifsmäßige Kabel. Achten Sie daraufuf, dass alle Stecker und Buchsen fest angeschaubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Stellen Sie sicher, das beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Handen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als SpanningsquellearfthereinureoneordnungsgemaeNetzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Siemials an der Netzleitung!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!

• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen konnen, auf dem Gerät oder in dessen Höhe ab. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sondern den Netzsteckerziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prufen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.

• Betreiben Sie das Gerät nicht in extrem—heien (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkorpern, Öfen, usw. (auch beim Transport in geschlossenen Wagener) fern. Verdecken Sie niemals vorhandene Lüfter oder Luftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerätarf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das damit entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollenn niemals mit Spruhreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn mussen die Überblendregler und Lautstärkeregler Ihr's Verstärkers auf Minimum eingestellt und die Laufsprecherschalter in "OFF"-Position geschalte sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um den durch Einschwungung erzeugten Schroteffekt zu vermeiden, welcher zu Laufsprecher- und Freqenzweichenschäden führen können.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Hebien Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄBE VERWENDUNG

• Bei diesen Gerät handelt es sich um ein professionelles Mischpult, mit dem sich niederpegelige Audiosignale regeln und mischen halten. Das Gerät wird damit zwischen einer Signalquelle und eine Audioendstufe geschlossen.
• Dieses Produkt ist für den Anschluss an 240 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konziniert.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschreiben, kann this zu Schäden am Produkt führen und den Gewährleistungsanspruch erlischt. Außer dem ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
• Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißeilen wie Dreh- und Schiebereglern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter umgünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

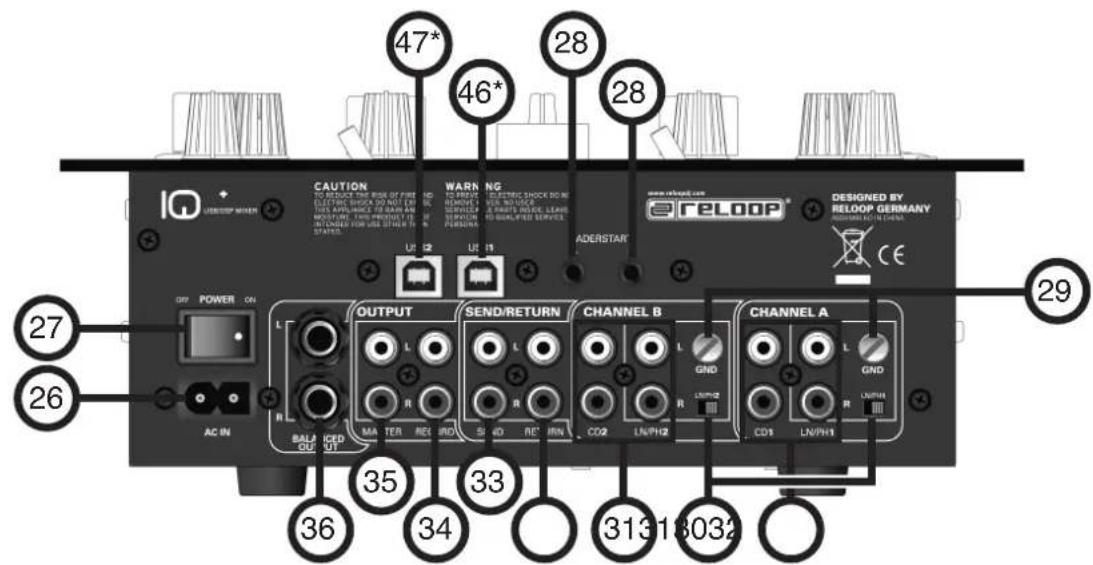

Rückseite

^* = nur bei der USB-Version

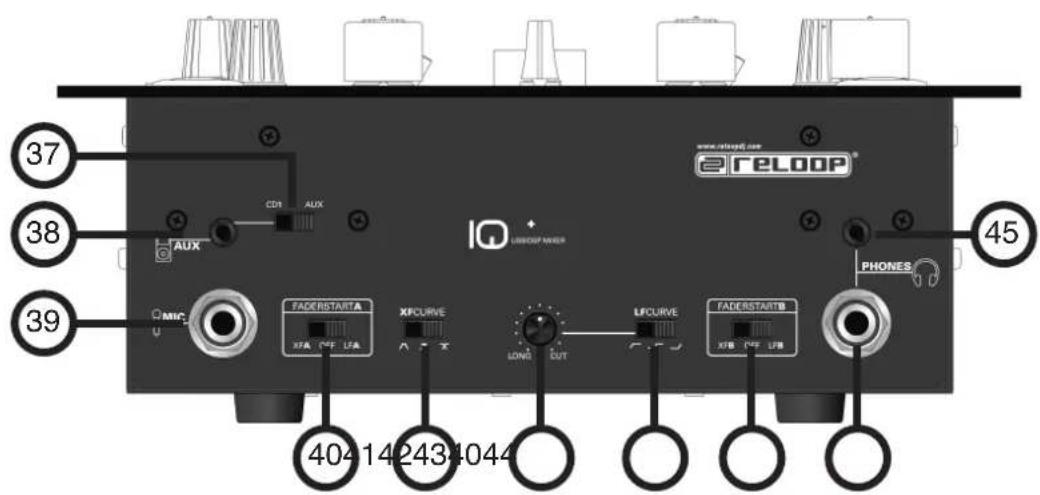

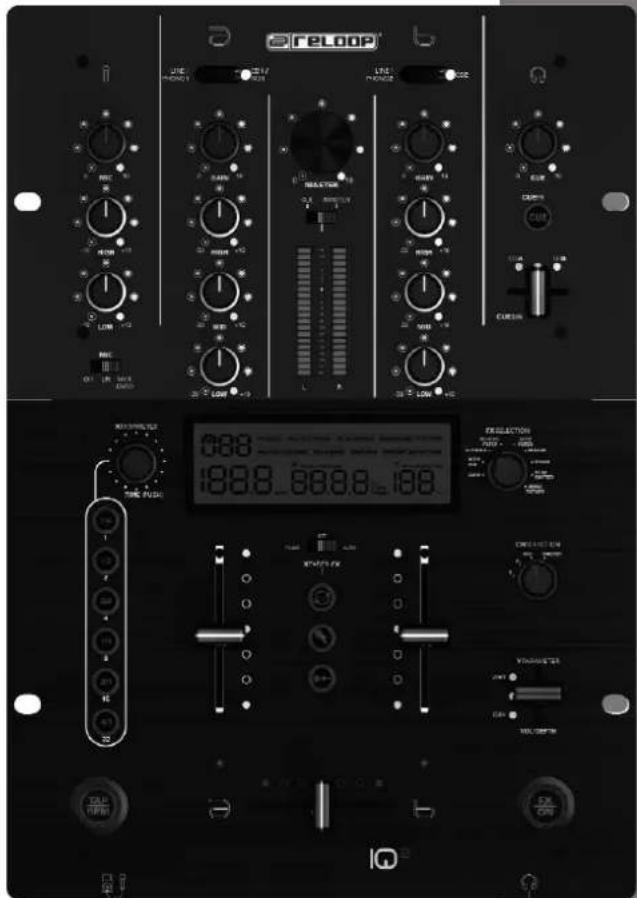

VORDERSEITE

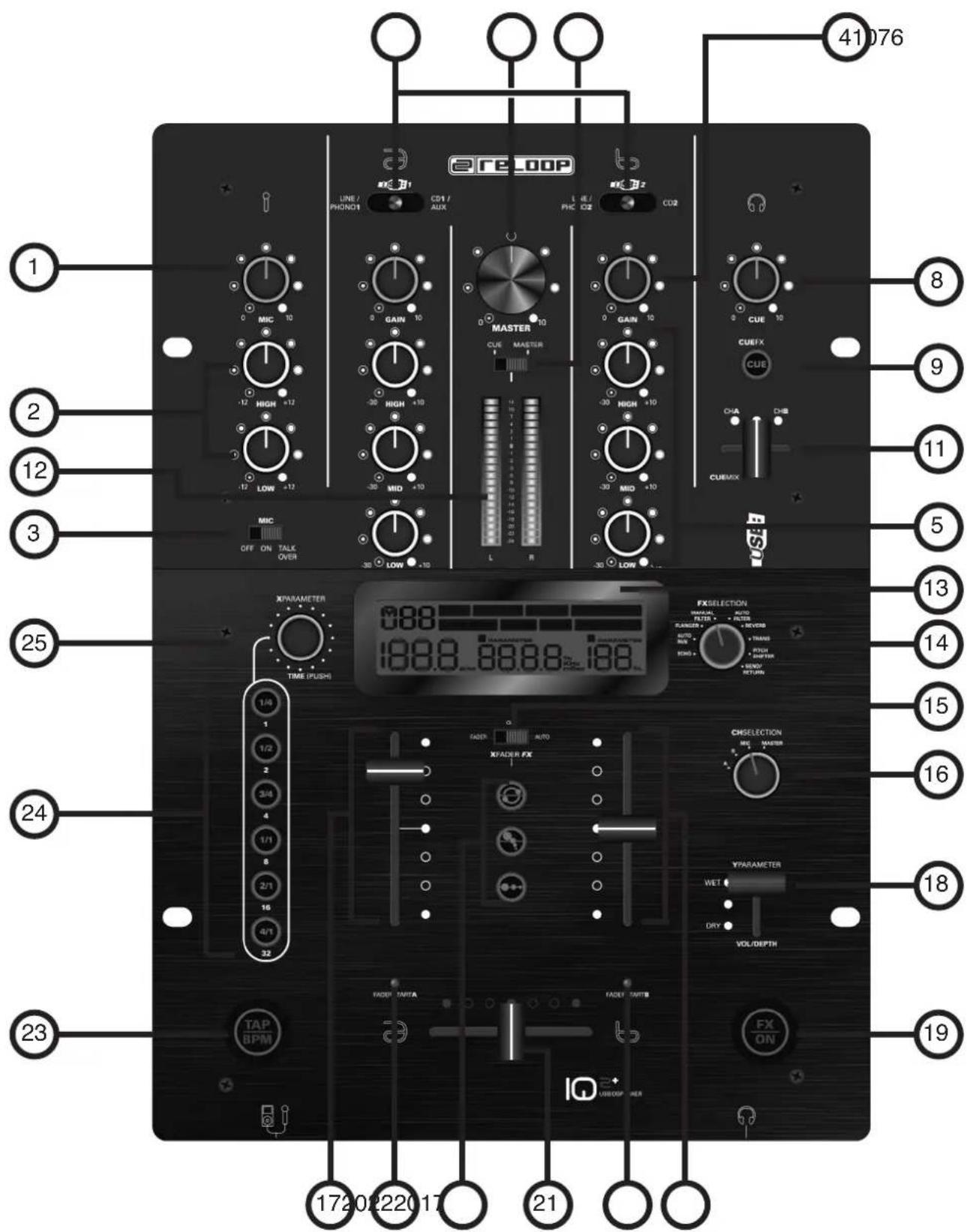

BEZEICHNUNGEN

1. . . . . Mikrofon-Lautstärkedrehregler
2. . . . . . 2-Band Equalizer fur Mikrofon
   3....Mikrofon-,Talkover-Aktivierungsschalter
   4....Gain-Drehregler Kanale A ^+ B
3. .3-Band Equalizer fur Kanale A + B
   6.... Signal-Eingangswahlschalter fur Kanäe A + B (USB-Position nur fur Reloop IQ2+ USB)
   7....Master Volume-Drehregler
4. .... Cue Volume-Drehregler
5. ....... CueFX-LED-Taste
6. ....... Cue/Master-Umschalter
7. ... CueMix-Fader
8. . . . . . . Aussteuerungs-LED für Cue/Master
9. .LCD-Informations-Display
   14....Effektauswahl-Drehregler
   15....Crossfader Effekt-Schalter
   16....Effekt-Zuweisungsregler
10. . Linefader fur Kanäle A + B
11. . Y-Parameter Effekt-Fader
    19....FX-Taste ON/OFF
12. .... Crossfader-Effectt Zuweisungs-LED
    21....Crossfader
13. .... Crossfader Effekt-Auswahltasten a, b, c
    23....TAP/BPM-Taste
14. .... Taktzuweisungstasten fur DSP-Effekteinheit
15. ....X-Parameter Drehregler
16. .... Eingangsbuchse fur Netzkabel
17. ....EIN/AUS-Schalter
18. ....Eingangsbuchsen fur Faderstart-Funktion
19. .GND-Erdungsschrauben
20. . . . Phono/Line-Umschalter fur Kanäe A + B
21. .Eingangsbuchen Kanal A + B (Cinch)
22. ....Eingangsbuchsen fur Return-Signal (Cinch)
23. .... Ausgangsbuchsen fur Send-Signal (Cinch)
24. . . . . REC-Ausgangsbuchsen (Cinch)
25. . Master-Ausgangsbuchsen (Cinch)
26. . . Master-Ausgangsbuchsen symmetrisch (6,3 mm Klinke)
27. .CD1/AUX-Eingangsschalter
28. . . . AUX-Eingangsbuchse (3,5 mm Klinke)
29. ....Mikrofon-Eingangsbuchse (6,3 mm Klinke)
30. .... Faderstart-Umschalter fur Kanäle A + B
31. ....... Crossfader Curve-Umschalter
32. .... Linefader Curve-Drehregler
33. .... Linefader Curve-Umschalter
34. . . . Kopfhörer Eingangsbuchse 1 (6,3 mm Klinke)
35. . . . Kopfhorer Eingangsbuchse 2 (3,5 mm Klinke)
36. .... USB-Anschluss 1 (nur für Reloop IQ2+ USB-Version)
37. .... USB-Anschluss 2 (nur für Reloop IQ2+ USB-Version)

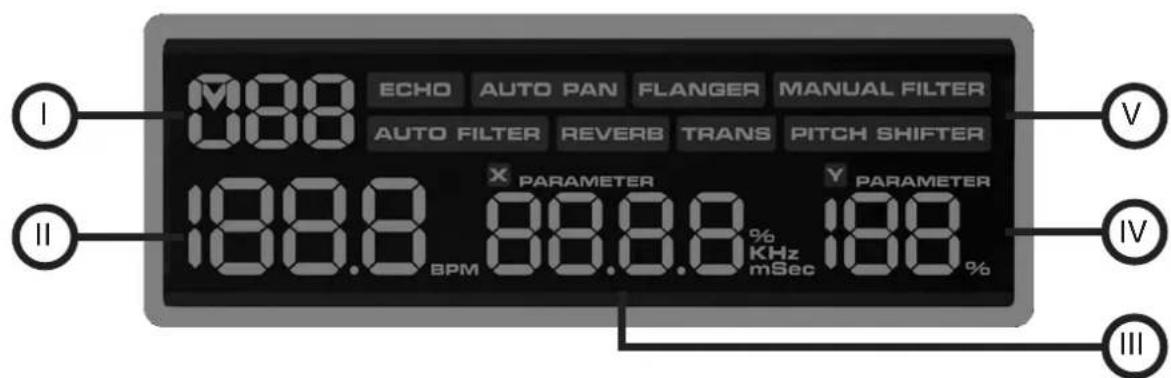

I. .Kanalzuweisungs-Anzeige

II.....BPM-Anzeige

III.........X-Parameter-Anzeige

IV.....Y-Parameter-Anzeige

V...........Effektauschwahl-Anzeige

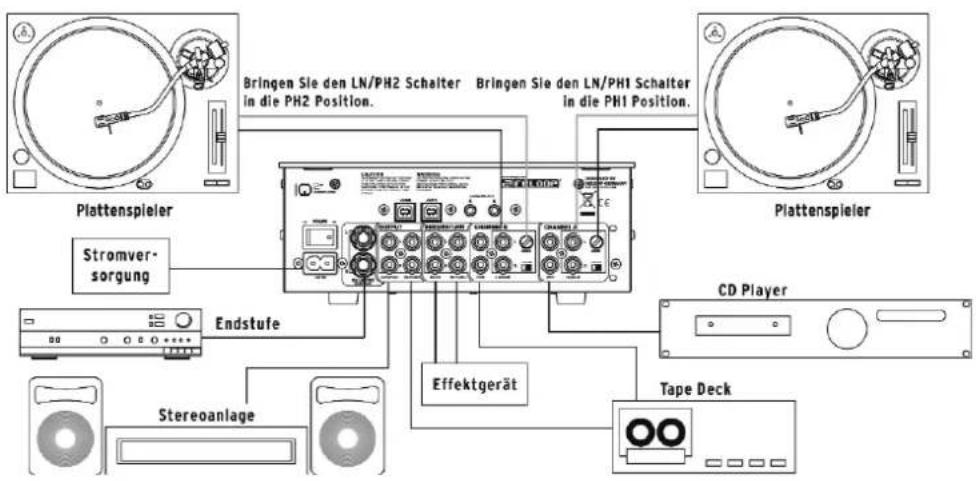

ANSCHLUSSE

1. Verbinden Sie ihre Line-Quellen (CD-Player, MD-Player, etc.) und ihre Plattenspieler mit den Eingangsbuchsen für Kanal A und B -31-. Wenn Sie an die Phono-Buchse Plattenspieler anschlieben möchten, so stellen Sie den/die Phono/Line-Umschalter für die Kanäle A + B -30- in die Position „PH"; möchten Sie an diese Buchsen Linequellen anschlieben, so stellen Sie den/die Phono/Line Umschalter -30- in die Position „LN".

ACHTUNG!

Stellen Sie sicher, dass während der Betätigung der Phono/Line Umschalter -30- das Gerät ausgeschaltet ist.

1. Verbinden Sie die Erdungskabel ihrer Plattenspieler mit den GND-Erdungsschrauben -29- des Mixers.
2. Verbinden Sie Ihr Mikrofon mit der Mikrofon-Eingangsbuchse -39-.

3. Verbinden Sie ihren Kopfhörer mit der Kopfhörer Eingangsbuchse 1 (6,3 mm Klinke) -44-. Verbinden Sie alternative bzw. bei Bedarf einen zweiten Kopfhörer mit der Kopfhörer Eingangsbuchse 2 (3,5 mm Klinke) -45-.

4. Verbinden Sie beispiselsweise einen MP3-Player mit der AUX-Eingangsbuchse (3,5 mm Klinke) -38-. Wenn Sie Tracks Ihres MP3-Players über den Mixer abspielen wollen, so muss der CD1/AUX-Eingangsschalter -37- auf die Position „AUX" gestellt werden. Wenn Sie Tracks Ihres an Kanal A angeschlossenen CD-Players über den Mixer abspielen wollen, so muss der CD1/AUX-Eingangsschalter -37- auf die Position „CD1" gestellt werden.

HINWEIS!

Die oben beschriebene Funktion steht Ohnen darauf nur für Kanal A zur Verfügung.

1. Verbinden Sie die Ausgangsbuchsen für das Send-Signal -33- mit den Eingangsbuchsen Ihres Effektgerätes bzw. Samplers. Verbinden Sie den Ausgang Ihres Effektgerätes bzw. Samplers mit den Eingangsbuchsen für das Return-Signal -32-.
2. Verbinden Sie gegebenenfalls die Faderstart-Kabel ihrer CD-Player mit den Engangsbuchsen für die Faderstart-Funktion -28-.

HINWEIS!

Die Faderstart-Buchse „A“ -28- ist bzw. Kanal A und die Faderstart-Buchse „B“ -28- dem Kanal B zugeordnet.

1. Verbinden Sie ihre Anlage je nach Bedarf mit den Master-Ausgangsbuchsen (Cinch) -35- oder mit den symmetrischen Master-Ausgangsbuchsen (6,3 mm Klinke) -36-.
2. Verbinden Sie ein Aufnahmemedium Ihrer Wahl mit den REC-Ausgangsbuchsen (Cinch) -34-.

(nur für Reloop IQ2+ USB-Version)

1. Verbinden Sie den USB-Anschluss 1 -46- mit einem USB-Anschluss Ihrches Rechners und verbinden Sie den USB-Anschluss 2 -47- mit einem weiteren USB-Anschluss Ihrches Rechners.

HINWEIS!

Beachten Sie hierzu auch die Bedienungsanleitung Ihrches Rechners.

1. Verbinden Sie das Netzkabel mit der Eingangsbuchse für das Netzkabel -26-. Schließen Sie das Netzkabel an ihre Steckdose an.

BEDIENUNG

1. Strom einschalten [siehe Bezeichnungen, Nummer 27]

Nachdem alle Anschlüssse vorgenommen wurden, schalten Sie das Gerätotide mit dem EIN/AUS-Schalter -27- ein.

1. Signal-Eingangswahl [siehe Bezeichnungen, Nummern 6, 30 & 37]

Mit den Signal-Eingangswahlschaltern für Kanal A + B -6- können Sie für Kanal A + B zwischen Line-, Phono-, CD-, AUX- und USB-Quellen (nur für Reloop IQ2+ USB) wahren (für Kanal A gibt es zusammen die AUX-Position wie im Abschnitt Anschlüsse, Punkt 5 beschrieben). Beachten Sie dazu die Beschriftung der einzelnen Signal-Eingangswahlschalter -6- und die Stellung der Phono/Line-Umschalter -30-.

1. Gain [siehe Bezeichnungen, Nummern 1 & 4]

Mit den Gain-Drehreglern für die Kanäle A + B -4- wird die Eingangslautstärke für die Kanäle A + B eingestellt. Mit dem Mikrofon-Lautstärkderehregler -1- wird die Eingangslautstärke des DJ-Mikrofonkanals eingestellt.

1. Equalizer [siehe Bezeichnungen, Nummern 2 & 5]

Mit den 3-Band Equalizern für die Kanäle A + B -5- können die Bäse, Mitten und Höhen für die Kanäle A + B eingestellt werden. Mit dem 2-Band Equalizer für das Mikrofon -2- können die Höhen und Bässe für den DJ-Mikrofon-Kanal eingestellt werden.

1. Kanäle A + B [siehe Bezeichnungen, Nummern 17 & 42]

Mittels der Linefader -17- wird die Ausgangslaufstärke für die Kanäle A und B eingestellt. Die Verlaufskurven der Linefader lassen sich über den Linefader Curve-Umschalter -43- und dem Linefader Curve-Drehregler -42- einstellen. Der Linefader Curve-Umschalter kann damit in drei verschiedene Positionen gestellt werden. Befindet sich der Umschalter ganz links, so wird das Signal bereits zu horen sein, wenn sich der Linefader ziemlichweit unterben befindet; der Linefader ist „hart" (sehr gut zum Scratchen und Cutten geeignet). Stellt man den Umschalter auf die mittlere Position, so erhält man eine lineare Curve, d.h. der Linefader ist „weich" (gut für lang laufende Mixe); das Signal steigt proportional langsam zur Stellung des Linefaders. In der rechten Position wird der Linefader,ähnlich der linken Position „hart". Das Signal wird erst zu horen sein, wenn sich der Linefader relativweit oben befindet (ebernfalls sehr gut zum Scratchen und Cutten geeignet).

Zudem konnen Sie mittels des Linefader Curve-Drehreglers -42- eine Feinjustierung der Linefader-Verlaufskurve vornehmen, um noch genaufen arbeiten zu konnen. Dreht man den Drehregler im Uhrzeigersinn, so macht dies den Linefader „hart"; durch Drehen gegen den Uhrzeigersinn macht man den Linefader „weich".

1. Crossfader [siehe Bezeichnungen, Nummern 21 & 41]

Mit dem Crossfader -21- wechseln man zwischen dem linken und dem rechten Crossfader-Kanal. Die Verlaufskurve des Crossfaders lasst sich über den Crossfader Curve-Umschalter -41- einstellen. Befindet sich der Umschalter in der linken oder mittleren Position, so ist der Crossfader „hart" (sehr gut zum Scratchen und Cutten geeignet); befindet sich der Umschalter in der rechten Position, so ist der Crossfader „weich" (sehr gut für lang laufende Mix geeignet).

1. Faderstart [siehe Bezeichnungen, Nummern 17, 21, 28 & 40]

Falls Sie zwei geeignete CD-Player mit dem Reloop IQ2+ (wie unter dem Kapitel „Anschlüsse“, Punkt 7 beschrieben) verbunden haben, so konnen Sie diese mit dem Crossfader -21- oder mit den Linefadern -17- fernsteuern.

Wenn Sie den CD-Player für Kanal A mit dem Crossfader fernstarten wollen, so stellen Sieitte den Faderstart-Umschalter fur Kanal A -40- auf die Position "XFA"; mochen Sie den CD-Player mit dem Linefader fernstarten, so schalten Sie den Faderstart-Umschalter -40- fur Kanal A auf die Position "LFA".Mochten Sie die Faderstart-Funktion nicht nutzen, so stellen Sie den Faderstart-Umschalter -40- auf die Position .Off".

Wenn Sie den CD-Player für Kanal B mit dem Crossfader fernstarten wollen, so stellen Sieitte den Faderstart-Umschalter fur Kanal B -40- auf die Position „XFA"; möchten Sie den CD-Player mit dem Linefader fernstarten, so schalten Sie den Faderstart-Umschalter fur Kanal B auf die Position „LFA". Möchten Sie die Faderstart-Funktion nicht nutzen, so stellen Sie den Faderstart-Umschalter auf die Position „Off".

Wenn Sie nun den Crossfader bis zum Anschlag nach links schieben bzw. den linken Linefader bis zum Anschlag nach oben schieben (je nach Faderstart-Modus), wird der an die Faderstart-Buchse „A“ -28- angeschlossene CD-Player in den Wiedergabe-Modus wechseln und der an die Faderstart-Buchse „B“ -28- angeschlossene CD-Player zum letzten gespeicherten Cue-Punkt zurückkehren und in den Pause-Modus wechseln. Wenn Sie den Crossfader bis zum Anschlag nach rechts schieben bzw. den rechten Linefader nach oben schieben (je nach Faderstart-Modus), wird dementsprechend der an die Faderstart-Buchse „B“ -28- angeschlossene CD-Player in den Wiedergabe-Modus wechseln und der an die Faderstart-Buchse „A“ -28- angeschlossene CD-Player zum letzten gespeicherten Cue-Punkt zurückkehren und in den Pause-Modus wechseln, usw.

HINWEIS!

Beachten Sie zu diesen Themeitte ebenfalls in der Bedienungsanleitung Ihres CD-Players die Informationen zum Faderstart. Je nach CD-PlayerModell sind Abweichungen von der oben beschriebenen Funktionseiste,.
moglich.

1. DJ-Mic [siehe Bezeichnungen, Nummern 1, 2 & 3]

Mit dem Mikrofon Lautstärkedehregler -1- wird der Ausgangsgespel des DJ-Mic Kanals eingestellt. Mit dem 2-Band Equalizer für das Mikrofon -2- können Sie die Höhen und Tiefen des DJ-Mic Ausgangsgespels einstellen.

Befindet sich der Mikrofon-, Talkover-, Aktivierungsschalter -3- in der Position "OFF", so ist der Mikrofon-Kanal ausgeschelt. Steht der Mikrofon-, Talkover-, Aktivierungsschalter -3- auf "On", dann ist der Mikrofon-Kanal eingeschiedt. Wenn sich der Mikrofon-, Talkover-, Aktivierungsschalter -3- in der „Talk Over“-Position befindet, wird eine Lautstärkeunterrückung der restlichen Kanäle durch das Mikrofon aktiviert, solange Sie in diesen sprechen. Sobald Sie nicht mehr durch das Mikrofon sprechen, kehrt die ursprüngliche Lautstärke der Musik zurück.

1. Aussteuerung [siehe Bezeichnungen, Nummern 4, 5, 7, 10, 17 & 42] Die Aussteuerungs-LEDs für Cue/Master -12-zeigen die Ausgangspiegel für die Kanäle A und B an. Zwischen den beiden LEDs befindet sich eine Leiste die mit Zahlen von -24 bis +14 beschrifftet ist.

Stellen Sie die Kanallautstärke mit den Linefadenrn -17-, den 3-Band Equalizern -5-, den Gain-Drehreglern -4- und dem Master Volume-Drehregler -7- so ein, dass die roten LEDs nur setzen Werte über „0" erreichen; damit wird eine Übersteuerung der Kanäle verhindert.

Mit dem Cue/Master-Umschalter -10- können Sie bestimmen, welches Signal auf den Aussteuerungs-LEDs -12- angezeigt werden soll. Befindet sich der Umschalter -10- in der „Cue“-Position so wird das Vorhorsignal auf der LED-Anzeige ausgegeben. Das Vorhorsignal für Kanal A wird auf der linken LED-Anzeige darestellt, das Vorhorsignal für Kanal B wird auf der rechten LED-Anzeige darestellt. Befindet sich der Cue/Master-Umschalter -10- in der „Master“-Position, so wird die Master-Ausgangslautstärke auf beiden LEDs angezeigt.

1. Vorhoren [siehe Bezeichnungen, Nummern 8, 9 & 11]

Mit dem CueMix-Fader -11- konnen Sie bestimmen welches Signal Sie vorhören möchten. Befindet sich der CueMix-Fader -11- ganz links (Position „CHA" so horen Sie über ihren Kopfhörer das Cue-Signal für Kanal A; wenn sich der CueMix-Fader -11- ganz rechts befindet (Position „CHB" so horen Sie über ihren Kopfhörer das Cue-Signal für Kanal B. Befindet sich der CueMix-Fader -11- in der Mitte, kann man über den Kopfhörer die Cue-Signale.beider Kanäle horen.

Mit dem Cue Volume-Drehregler -8- können Sie die Lautstärke des Cue-Signals einstellen. Durch Drücken der CueFX LED-Taste -9- können Sie die zuvor eingestellen DSP-Effekte (siehe Kapitel „Bedienung", Punkt 14) zum Cue-Signal dazuschalten. Somit ist es möglich genau vorzuhoren wie der Effekt klingen wird.

1. Ausgabe [siehe Bezeichnungen, Nummern 7, 17, 35 & 36]

Mit den Linefadenr -17- wird die Ausgangslautstärke des Master-Ausgangs -35 bzw. 36- eingestellt. Mit dem Master Volume-Drehregler -7- kann die Ausgangslautstärke des Mixers eingestellt werden. Nutzen Sie diesen Drehregler dazu, um ihre Hauptanlage vor einem zu hohen Ausgangssignal zu schützen.

HINWEIS!

Der REC-Ausgang -34- wird nicht von der Stellung des Master Volume-Drehreglers -7- beeinflusst.

1. Effekt Send/Return [siehe Bezeichnungen, Nummern 13, 14 & 16]

Sollten Sie ein externes Effektgerät, einen externen Sampler oder einen Drumcomputer (wie unter dem Kapitel „Anschlüsse“, Punkt 6 beschrieben) an den Reloop IQ2+ angeschlossen haben, konnen Sie das Signal bereitsstellen, indem Sie den Effektauswahl-Drehregler -14- in die Position „SEND/RETURN" bringen. Bestimmen Sie nun mit dem Effekt-Zuweisungsregler -16-, welches Signal durch das externe Gerät geschleift werden soll. Auf dem LCD-Informations-Display -13, I- wird oben links angezeigt, welche Signal eingestellt wurde.

HINWEIS!

Sie können zwischen Kanal A und B (,,CH1" bzw., CH2" wird auf dem Display -13, I- angezeigt), dem Mic-Kanal (,,MC" erscheint auf dem Display -13, I-) und dem Mastersignal (,,MA" wird angezeigt -13, I-) auswahlen.

1. Beatcounter [siehe Bezeichnungen, Nummern 13, 16 & 23]

Das Reloop IQ2+ Mischpult ist mit einem automatischen und einem manuellen Beatcounter ausgestattet. Wenn Sie das Mischpult einschalten, ist der automatische Beatcounter eingestellt. Wahlen Sie mittels des Effekt-Zuweisungsreglers -16- den Kanal dessen BPM-Wert ermittelt werden soll (Position A entspricht Kanal A; Position B entspricht Kanal B). Wenn Sie einen Track laufen setzen, wird der Mixer automatisch die BPM (Beats Per Minute) berechnen. Der BPM-Wert wird auf dem LCD Informations Display -13, II- angezeigt; die Zahl blinkt, während der Beatcounter noch die Geschwindigkeit misst oder wenn kein, ein zu schwaches oder nicht zahlbares Signal ausgegeben wird. In einem solchen Fall kann der Beatcounter auch manuell bedient werden. Drücken Sie dazu die TAP/BPM-Taste -23- möglich im Takt der Bassdrum, bzw. im Takt eines anderen, durchgangigen Rhythmuselementes. Behinden Sie sich im manuellen Beatcounter, so blinkt die TAP/BPM-Taste -23-. Um wieder zum automatischen Beatcounter zurückzukehren halten Sie die TAP/BPM-Taste -23- ca. 3 Sekunden gedrückt bis diese aufhört zu blinken. Der automatische Beatcounter ist nun wieder aktiviert.

HINWEIS!

Beats sind für den Reloop IQ2+ nicht zahlbar, wenn keine kontinuierliche Rhythmusstruktur vorhanden ist oder sich die Beats zu schwach vom Rest des Tracks abheben, um als Rhythmuselement identifiziert werden zu können. Beats im 4/4 Takt sind ideal für den Reloop IQ2+.

HINWEIS!

Durch die separate TAP/BPM-Taste -23- können Sie im laufenden Effekt-Betrieb den Takt manuell anpassen.

1. DSP-Effekte [siehe Bezeichnungen, Nummern 13, 14, 15, 16, 18, 19, 24 & 25]

Neben der Effekt Send/Return-Schleife und dem Beatcounter bietet Ihnendie DSP-Effekteinheit 8 verschiedene digitale Effekte (genaue Auflistung siehe unter).

Wahlen Sie zunachst den gewünschten Effekt mit dem Effektauswahl-Drehregler -14- aus und bestimm den Sie mit dem Effekt-Zuweisungsregler -16- den Kanal, auf den der Effekt angewendet werden soll. Der ausgewählte Kanal wird oben links auf dem LCD-Informations-Display -13, I- angezeigt. Mit dem X-Parameter Drehregler -25- stellen Sie den geschwindigkeitsbezogenen Wert des Effektes ein, der dann auf dem LCD-Informations-Display -13, III- angezeigt wird.

Mit dem Y-Parameter Effekt-Fader -18- stellen Sie die Intensität des gewählten Effektes ein. Diese wird in Prozentzahlen unter rechts auf dem LCD-Display -13, IV- angezeigt.

Befindet sich der Y-Parameter Effekt-Fader -18- in der „Dry“-Position, so hat der Effekt eine Intensität von 0% , d.h. der Effekt ist nicht hörbar. Befindet sich der Y-Parameter Effekt-Fader -18- ganziben in der „Wet“-Position, so beträgt die Intensität des Effektes 100% , d.h. der Effekt ist zu 100% zu horen.

Die Taktzuweisungstasten für die DSP-Effekteinheit -24-zeigen an, welcher Taktlänge der eingestellte Zeitparameter entspricht. Entspricht der Zeitparameter nicht bereits den angegebenen Taktlängen, blinken die beiden Taktlängen, zwischen denen der Wert liegt (Ausnahme: „PITCH SHIFTER": Hier bezieht sich der Zeitparameter nicht auf die Taktlänge des Kanals, sondern auf die Gesamtgeschwindigkeit).

Durch Drücken der FX-Taste -19- aktivieren Sie die DSP-Effekteinheit (Taste leuchtet). Durch erneutes Drucken dieser Taste deaktivieren Sie die DSP-Effekte wieder.

HINWEIS!

Die DSP-Effekteinheit ist nur dann nutzbar, wenn die Crossfader-Effekteinheit ausgescheltet ist. Dazu muss der Fader Effekt-Schalter -15- in die „OFF“-Position gebracht werden.

Je nach Effekt sind Art und Bereich des Zeitparameters und die durch den Taktzuweisungsschalter -24- vorgenommen Veränderungen verschieden:

- ECHO = Echo-Effekt

Wiederholt einen bestimmten Intervall des Signals dauerhaft.

Zeitparameter-Wert: 2 - 2000 mSec

Direkt-Taktzuweisung: Intervalle von 125 - 2000 einstellbar

Drehen des X Parameter-Drehregler -25- verändert den Wert in 1er Schritten. X Parameter-Drehreglers -25- gedrückt halten und drehen verändert den Wert in 100er Schritten.

Y-Parameter Dry/Wet-Wert: 0 - 100%

- AUTO PAN = Panorama-Effekt

Erzeugt ein regelmäßiges Überblenden des Signals vom linken auf den rechten Kanal und wieder zurück.

Zeitparameter-Wert: 30 - 65000 mSec

Direkt-Taktzuweisung: 500/1000/2000/4000/8000/16000 mSec.

Drehen des X Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. X Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 100er Schritten.

Y-Parameter Dry/Wet: 0 - 100%

- FLANGER = Flanger-Effekt

Verdoppelt das Signal und versetzt es um einen geringen Wert.

Zeitparameter-Wert: 100 - 65000 mSec

Direkt-Taktzuweisung: 500/1000/2000/4000/8000/16000 mSec.

Drehen des X Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. X Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 100er Schritten.

Y-Parameter Dry/Wet-Wert: 0 - 100%

- MANUAL FILTER = HiPass/LowPass-Filter Effekt

Sie können mit diesen Effekt einen HiPass bzw. LowPass-Filter-Effekt manuell beeinflussen.

Zeitparameter Wert: LowPass 0,05 - 20.2 Hz / HiPass 0,13 - 21,1 Hz

Direkt-Taktzuweisung: LowPass 0,45/2,27/7,13/18,4 Hz / HiPass 1,63/5,73 Hz

Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 0,2 - 0,4 Schritten. X-Parameter-Drehregler -25- gedrück halten und drehen verändert den Wert in 0,1 Schritten.

- AUTO-FILTER = HiPass/LowPass-Filter-Effekt

Filtert abwechselnd im eingestellen Takt die Höhen und Tiefen aus dem Signal heraus.

Zeitparameter Wert: 100 - 65000 mSec.

Direkt-Taktzuweisung: 500/1000/2000/4000/8000/16000 mSec.

Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 10er Schritten.
X-Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 100er Schritten.

Y-Parameter Dry/Wet-Wert: 0 - 100%

- REVERB = Reverb-Effekt

Simuliert Reflexionen von Schallwellen in einem natürlich begrenzten Bereich.

Zeitparameter-Wert: 0 - 100%

Direkt-Taktzuweisung: 0/20/40/60/80/100%

Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. X-Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 10er Schritten.

Y-Parameter Dry/Wet-Wert: 0 - 100%

- TRANS = Transformer-Effekt

Erzeugt ein Zerhacken des Signals durch Ein- und Ausblenden,ähnlich wie beim Schnellen Cutten mit dem Crossfader.

Zeitparameter-Wert: 25 - 65000 mSec.

Direkt-Taktzuweisung: 500/1000/2000/4000/8000/16000 mSec.

Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. X-Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 100er Schritten.

Y-Parameter Dry/Wet-Wert: 0 - 100%

- PITCH SHIFTER = Pitch Shifter-Effekt

Hebt, bzw. senkt die Tonhöhe des Signals.

Zeitparameter-Wert: -100 - 100%

Direkt-Taktzuweisung: -100/-50/-33/0/50/100%

Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. X-Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 10er Schritten.

Y-Parameter Dry/Wet-Wert: 0 - 100%

1. Crossfader-Effekte [siehe Bezeichnungen, Nummern 9, 13, 14, 15, 21, 22 a-c, 24, 25] Neben der DSP-Effekteinheit bietet Ihnen das Reloop IQ2+ Mischpult außerdem drei neuartige Crossfader-Effekte. Zur Bedienung der Effekte stehen Ihnen zwei Modi zur Verfügung:

Fader-Modus:

Bringen Sie zunachst den Crossfader Effekt-Schalter -15- in die „Fader"-Position. Der aktive Crossfader-Effekt -22 a, b oder c- leuchtet. Der aktive Kanal wird durch die Crossfader-Effekt Zuweisungs-LED -20- angezeigt und zusätzlich wird der aktive Kanal auf dem LCD-Informations-Display -13; I- angezeigt. Bewegen Sie nun den Crossfader -21- zur gegenüberliegenden Seite um den Crossfader-Effekt manuell zu modulieren. Sie werden bemerken, dass sich der Crossfader-Effekt je nach Crossfader-Position verändert.

Auto-Modus:

Bringen Sie den Crossfader-Effekt-Schalter -15- in die „Auto“-Position. In dieser Modus wird durch Drücken der gewündsten Crossfader-Effekt-Taste -22 a, b oder c- eine automatische Überblendung zum gegenüberliegenden Kanal bewirkt.

HINWEIS!

Nur die Master-Effekte -14- sind durch Betätigten der CueFX-LED-Taste -9-vorhörbar, die Crossfader-Effekte -22- können nicht vorgehört werden.

Es stehen Ihnen die folgenden drei Crossfader-Effekte zur Verfügung:

a.) LoopX:

Je nach ausgewähltem Takt, den Sie zuvor mittels des X-Parameter-Drehreglers -25- oder der Taktzuweisungstasten für die DSP Effekteinheit -24- (wie im Kapitel Bedienung, Punkt 14 beschrieben) eingestellt haben, wird mit thisem Effekt ein Loop erzeugt. Je weiter der Crossfader zur gegenüberliegenden Seite bewegt wird,esto leiser wird die Loop-Frequency.Bewegen Sie den Crossfader zur ursprünglichen Seite zurück um den Effekt zu deaktivieren.

b.) PitchX:

Bewegen Sie den Crossfader zur gegenüberliegenden Seite um den Pitch des laufenden Tracks zu vermindern. Hiermit konnen Sie ein virtuelles Auslaufen der Platte simulieren. Bewegen Sie den Crossfader zur ursprünglichen Seite darüber um den Effekt zu deaktivieren.

c.) StutterX:

Bewegen Sie den Crossfader zur gegenüberliegenden Seite um eine Sequenz zu looping. Je weiter der Crossfader zur gegenüberliegenden Seite bewegt wird,esto kürzer wird die Sequenz.Bewegen Sie den Crossfader zur ursprünglichen Seite darüber um den Effekt zu deaktivieren.

HINWEIS!

Bitte beachten Sie, dass bei den Crossfader-Effecteken PitchX -22, b- und StutterX -22, c- der X-Parameter-Drehregler -25- und die Taktzuweisungstasten für die DSP-Effekteinheit -24- nicht aktiv sind.

(nur für Reloop IQ2+ USB)

1. USB-Terminal [siehe Bezeichnungen, Nummern 46 & 47]

Wenn Sie ihren Rechner mit den USB-Anschlüssen -46, 47- verbunden haben, erkennt Ihr Rechner diese automatisch als externe Soundkarte (USB Codec = UAC3556B 1/2). Es sind keine speziellen Treiber notwendig. Bei aktuellen Betriebssystemen (Windows XP, Vista oder Mac OS.X) Funktioniert dies nach dem Plug 'n' Play-Prinzip. Sie haben nun die Möglichkeit, Musikdateien auf Ihrchem Rechner abzuspielen und diese über die USB-Anschlusses 1-46-(Kanal A) und 2-47-(Kanal B) zu routen. Weiterhin haben Sie die Möglichkeit, über den USB-Anschluss 1-46- das Kanal A-Ausgangssignal und über den USB-Anschluss 2-47- das Master 1-Ausgangssignal auf Ihrchem Rechner aufzunehmen.

HINWEIS!

Bitte beachten Sie hierzu auch den beiliegenden Quick Installation Guide zur Verwendung mit Traktor.

TECHNISCHE DATEN

Folgende Daten des Herstellers werden von der Global Distribution GmbH nicht auf Plausibilität und Richtigkeit geprüft:

Eingänge: 2 x Phono, 2mV/47 kOhm; 2(+2) x Line, 200mV/47 kOhm; 1 x Mic, 2mV/10 kOhm; 1 x AUX 200mV/10 kOhm

Ausgange: .1x Master, 1V/1 kOhm, 1x Send, 316 mV/2,2 kOhm; 1x Rec, 316 mV/2,4 kOhm; 2x Kopfhorer, 1V/33 Ohm

Frequenzgang: .25 Hz - 20 kHz +/- 2dB
Mikrofon Talkover: .-14 +/- 2 dB
Rauschabstand Phono: .69 dB
Rauschabstand Line, CD, AUX: .80 dB
Rauschabstand Mic: .62 dB

USB-Sektion: Ausgang 0 dBV (1V) +/-2 dB, Frequenzgang 31 - 20 Khz +/-2 dB, Rauschunterrückung >80 dB

MaBe: .250 x 355 x 104,9 mm Gewicht: .4,2 kg

Reloop wünscht Ohnen nun viel Spaß!

OPERATION MANUAL

ENGLISH
