BEDIENUNGSANLEITUNG Canvio Plus TOSHIBA

Überprüfen des Lieferumfangs 2

Sicherheitshinweise 2

Systemanforderungen 3

Installieren der Festplatte 4

Anschlieben der Festplatte an den Computer 4

Unmounten und Trennen der Festplatte 5

Weitere Informationen 5

Häufig gestellte Fragen 6

Fehlerbehebung 7

TOSHIBA-Support 8

Zulassungsbestimmungen 8

Einführung

Vielen Dank für den Kauf unserer TOSHIBA Canvio Plus 2,5" Festplatte.

Lesen Sie theses Benutzerhandbuchitte aufmerksam durch. Es enthalt alle wichtigen Informationen zur Installation, Verwendung und Wartung der Festplatte sowie Sicherheitshinweise.

Wenn sich die Festplatte nicht wie erwartet verhält,lesen Sie den Abschnitt „Häufig gestellte Fragen" in diesen Handbuch.

Überprüfen des Lieferumfangs

Canvio Plus 2,5" (mit Benutzerhandbuch)

USB-3.0 Mikro-B-Kabel Kurzanleitung und Garantieunterlagen

Das Benutzerhandbuch wurde auf die Festplatte geladen. Es wird empfohlen, das Benutzerhandbuch auf einer CD oder auf dem lokalen Festplattenlaufwerk zu sichern, nachdem Sie die Festplatte installiert haben.

Sicherheitshinweise

Um Fehlfunktionen oder Schäden an der Festplatte zu vermeiden, beachten Sieitte die nachstehend aufgeführten Sicherheitshinweise.

WARNING

■ Erstellen Sie Backup-Kopien aller Daten auf der Festplatte. Toshiba ist nicht verantwortlich für Beschädigung oder Verlust von Daten. Toshiba kommt nicht für die Kosten der Wiederherstellung von Daten auf.

Vermeiden Sie Folgendes:

Gehäuse oder Festplatte öffnen
Festplatte oder Teile davon auseinandernehmen
Flüssigkeiten in der Höhe der Festplatte oder auf der Festplatte abstellen, da die Festplatte beschädigt werden können oder es zu Verletzungen, elektrischen Schlägen oder Feuerkommen kann
Festplatte stoßen, fallen halten oder erschüttern
Festplatte während des Betriebs bewegen, da es hierbei zu Datenverlusten kommt kann
andere Anschlisse als USB Bus Powered verwenden
Kabel während des Betriebs trennen. Heben Sie zunachst die Bereitstellung der Festplatte auf (unmounten)
Festplatte Temperaturen außerhalb des Bereichs 5^ - 35^ (Betrieb) bzw. -20^ - 60^ (Lagerung) aussetzen
Festplatte nassen oder feuchten Bedingungen aussetzen
Festplatte während des Betriebs abdecken, da dies zu einer Überhitzung führen kann

Trennen Sie die Verbindung zur Festplatte unverzüglich, wenn

das Festplattengehäuse Rauch oder ungewöhnliche Gerüche absondert
Wasser in das Gehäuse eingedrungen ist oder das Gehäuse Nass geworden ist
ein Gegenstand in das Gehäuse geraten ist
das Kabel beschädigt wurde (in diesen Fall muss das Kabel durch ein neues ersetzt werden)

VORSICHT

Dieses Produkt kann heißt werden. Vermeiden Sie länger andauernden Kontakt, um Hautreizungen und/oder Verbrennungen zu vermeiden.

Wenn sich die Festplatte nicht wie erwartet verhält oder Sie Zweifel bezüglich der elektrischen Sicherheit haben, wenden Sie sichitte sofort an die TOSHIBA-Hotline oder an einen autorisierten Handler!

Systemanforderungen

WindowsXP/Vista/Windows7/Windows8/Windows8.1
Ein freier USB-3.0- oder USB-2.0-Anschluss

HINWEIS

USB 3.0 ist abwärts kompatibel mit USB 2.0.

Installieren der Festplatte

Einige Hinweise zum Bus-Betrieb und zum mitgelieferten USB-Kabel:

Die Festplatte wird über den Bus betrieben. Es ist deshalb nicht notwendig, die Festplatte an eine externe Stromquelle anzuschreiben. Die benötigte Energie wird über den USB-Anschluss bzw. die USB-Anschlüsse bereitgestellt.
Passive USB-Hubs oder USB-Anschlüsse von Tastaturen, Mäusen oder ähnlichen Geräten können nicht mit der Festplatte verwendet bzw. daran angeschlossen werden.
Achten Sie darauf, die Anschlüsse richtig zu verbinden.
Drucken Sie Stecker nie mit großer Kraft in die Anschlusses. Überprüfen Sie vor dem Anschlieben die Polarität!

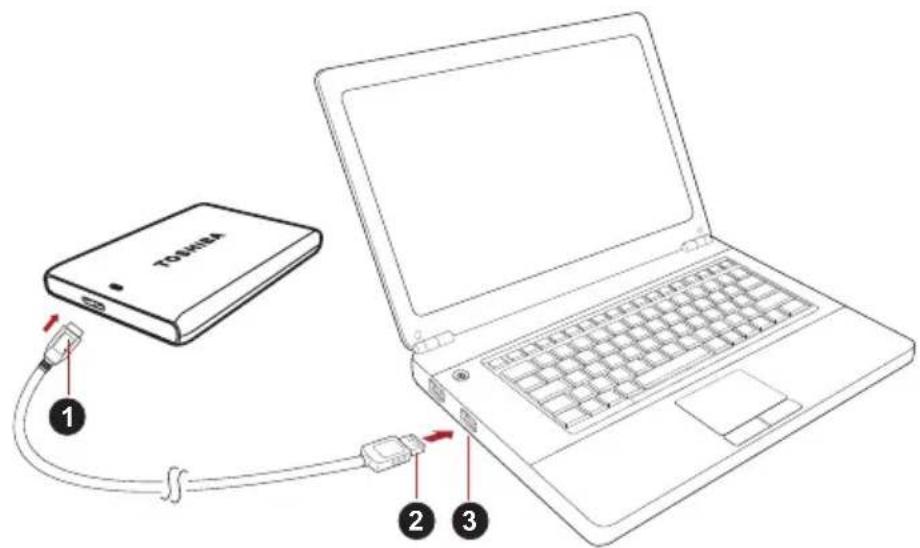

Anschlieben der Festplatte an den Computer

1. USB 3.0 Micro-B-Anschluss 3. USB 3.0 Host

abwarts kompatibel mit USB 2.0

1. USB 3.0 Standard-A-Anschluss

2. Nachdem Sie den Computer eingeschaltet und das Betriebssystem geladen haben, schreiben Sie den USB 3.0-Standard-A-Anschluss an einen USB-Anschluss des Hostsystems oder an einen aktiven USB-Hub an.

HINWEIS

Falls Ihr Computer nicht mit einem USB-3.0-Anschluss ausgestattet ist, benötigen Sie eventuell einen USB 3.0 Express Card Host Controller für den Computer. Sie können das Gerät auch an einen USB-2.0-Anschluss am Computer anschließen, allerdings erfolgt die Datenübertragung dann nur mit der geringeren USB-2.0-Geschwindigkeit.

1. Schließen Sie dann den USB-3.0-Mikro-B-Stecker an den entsprechenden Anschluss an der Festplatte an.

Ohne Verzögerung geschieht Folgendes:

Die Power/Daten-Anzeige leuchtet
Die Festplatte wird eingeschaltet
Die Festplatte wird gemountet und unter „Arbeitsplatz“ wird ein neues Laufwerksymbol angezeigt

Unmounten und Trennen der Festplatte

Es wird dringend davon abgeraten, die Festplatte durch Abziehen des Steckers vom Computer zu trennen, da zu dieser Zeitpunkt eventuell Daten auf die Festplatte geschrieben werden.

These Daten gehen dann verloren und die Festplatte kann beschädigt werden.

Gehen Sie wie nachstehend beschreiben vor, um die Festplatte sicher vom Computer zu trennen (Windows).

1. Klicken Sie auf das Symbol „Hardware und Medien entfernen“ Es wird ein Popup-Fenster mit einer Liste der an den Computer angeschlossenen externen Geräte eingebrendet.
2. Wahlen Sie die TOSHIBA-Festplatte zum Auswerfen aus. Nach weniger Sekunden werden Sie benachrichtigt, dass Sie das Gerät jetzt sicher entfernen konnen.
3. Klichen Sie auf „OK" und trennen Sie die Festplatte vom Computer.

Reinigen des Gehäuses

Bevor Sie die Festplatte reinigen, vergewissern Sie sich, dass sie physisch vom Computer getrennt wurde. Am besten reinigen Sie das Gehäuse mit einem herkömmlichen Reinigungsmittel. Wischen Sie ggf. auf dem Gehäuse verbliebene Flüssigkeit sorgfältig ab.

Weitere Informationen

Informationen zu üblichen Vorgängen wie zum Umbenennen der Festplatte, zum Sichern von Daten oder zur Dateiverwaltung enthalten Sieitte der Dokumentation zum Betriebssystem.

Auch Hinweise zu Wartungsaufgaben wie zum Defragmentieren und Optimieren finden Sie in der Arbeit oder im Benutzerhandbuch des Betriebssystems.

Des Weiteren empfehlen wir dringend, ein Antivirenprogramm zu installieren, um ihre Daten vor Schäden durch Viren oder Trojaner zu schützen.

Häufig gestellte Fragen

F: Muss die Festplatte nach der Installation formatiert werden?

A: Nein, die Festplatte wurde bereits werkseitig formatiert.

F: Brauche ich USB-Treiber für Windows XP, Vista, Windows 7, 8, 8.1?

A: Nein, die Treiber sind bereits im Betriebssystem verfügbar.

F: Kann das System von der Festplatte gebootet werden?

A: Nein, Windows unterstützt das Booten von einer externen Festplatte nicht.

F: Warum braucht die Festplatte keinen Lüfter?

A: Die Festplatten sind für eine optimale Wärmeableitung konzipiert, deshalb ist kein Lüfter erforderlich. Der Betrieb ist somit nahezu lautlos.

F: Warum ist die Kapazität der Festplatte, die in Windows angezeigt wird, geringer als die angegebene Kapazität?

A: Der Unterschied ergibt sich aus den unterscheidlichen Methoden zur Berechnung der Kapazität.

Festplattenhersteller verwenden das Dezimalsystem zur Berechnung der Kapazität, während das Betriebssystem das Binärsystem verwendet.

Beispiel Dezimalsystem:

[ 1\mathrm{GB} = 1.000\mathrm{MB} = 1.000.000\mathrm{KB} = 1.000.000.000\mathrm{Byte} ]

Beispiel Binarsystem:

[ 1\mathrm{GB} = 1.024\mathrm{MB} = 1.048.576\mathrm{KB} = 1.073.741.824\mathrm{Byte} ]

Deshalb wird eine Festplatte mit 120 GB (dezimal) unter Windows mit ledigious 112 GB (binär) angezeigt.

F: Kann die Festplatte dazu verwendet werden, ein Betriebssystem von einem Computer auf einen anderen zu kopieren?

A: Nein, Sie müssen sich an die Installationsanleitungen des Betriebssystemherstellers halten. Einfaches Kopieren ist hierbei nicht möglich.

F: Bietet Toshiha einen Datenwiederherstellungs Dienst an?

A: Ja, Toshiba bietet einen Service zur Datenwiederherstellung von externen Festplatten an. Weitere Informationen hierzu finden Sie auf unserer Website www.toshiba-europe.com/services.

Fehlerbehebung

Der Computer erkennt die Festplatte nicht.

Stellen Sie sicher, dass alle Anschlüsse fest sind.
- Wenn Sie die Festplatte über einen USB-Hub angeschlossen haben, muss dieser über eine eigene Stromversorgung verfügen.
- Wenn Sie eine Add-on-Karte verwenden, stellen Sie sicher, dass sie korrekt Funktioniert, und aktualisieren Sie die Software/Firmware. Wenn Sie Windows XP verwenden, stellen Sie sicher, dass Sie Service Pack 1 oder hörher installiert haben.

Ist es bedenklich, wenn sich die Festplatte während des Betriebs warm anfuhlt?

A: Das ist normal und keineswegs gefährlich.

Für die Festplatte wird „Gerät kann nicht starten" angezeigt.

A: Dafür gibt es zwei mögliche Grunde. Entweder liegt ein Problem mit der Stromversorgung vor und Sie sollen die Verbindungen prufen, oder die Festplatte weist eine Fehlfunktion auf und muss repariert werden.

Die Festplatte wird unter „Arbeitsplatz" nicht angezeigt, erscheint aber im Geräte-Manager.

A:Gehen Sie folgendermaBen vor:

1. Klichen Sie mit der rechten Maustaste auf „Arbeitsplatz".
2. Wahlen Sie im Popupmenu „Verwalten".
3. Wahlen Sie „Datenträgerverwaltung".
   Sie sollen eine Liste der verfügbaren Speicherveräte sehen.
4. Überprüfen Sie, ob die Festplatte aufgeführrt ist.
5. Klichen Sie mit der rechten Maustaste auf das rechte Feld und wahren Sie im Popupmenu „Partitionlöschen".
6. Klichen Sie mit der rechten Maustaste auf das Feld und wahren Sie im Popupmenu „Neue Partition erstellen".
7. Wahlen Sie im Fenster des Partitionsassistenten „Primäre Partition". Klichen Sie auf „Weiter".
8. Es wird ein Laufwerkbuchstabe angezeigt, den Sie ändern konnen. Klichen Sie auf „Weiter".
9. Bestätigen Sie die Formatierung der Festplatte.

Beim Versuch, die Festplatte zu formatieren wird die Meldung angezeigt, dass die Formatierung nicht abgeschlossen werden konnte.

A: Dies kann durch die Formatierung der Festplatte mit dem FAT-Dateisystem verursacht werden.

Versuchen Sie es mit dem NTFS-Dateisystem. Damit sollte das Problem gelöst werden.

TOSHIBA-Support

Brauchen Sie Hilfe?

Bitte besuchen Sie die TOSHIBA Support-Website für Festplatten und Speicherprodukte:

Im Garantiefall besuchen Sie: computers.toshiba.eu/options-warranty

Zulassungsbestimmungen

Erfüllung von CE-Normen

Dieses Produktträgt die CE-Kennzeichnung in Übereinstimmung mit den geltenden EU-Richtlinien. Verantwortlich für die CE-Kennzeichnung ist die Toshiba Europe GmbH, Hammfelddamm 8, 41460 Neuss, Deutschland. Eine Kopie der offiziellen Konformitätserklungfinden Sie auf der folgenden Webseite: http://epps.toshiba-tek.com.

Arbeitsumgebung

Die elektromagnetische Konformität (EMC) these Products would be for these Produktkategorie für Wohn- und Geschäfts- und Leichtindustriebgebungen getestet. Alle anderen Arbeitsumgebungen wurden nicht von Toshiba getestet und die Verwendung deses Products in denaren Arbeitsumgebungen ist möglichweise eingeschränkt oder kann nicht empfehlen werden. Mogliche Konsequenzen der Verwendung deses Products in nicht getesteten Arbeitsumgebungen sind: Störungen anderer Produkte in der Näre, die temporäre Fehlfunktionen oder Datenverluste zur Folge haben. Beispiele fur nicht überprüfte Arbeitsumgebungen und damit zusammenhängende Empfehlungen:

Industriebumgebungen (z. B. Bereiche, in denen mit einer Netzspannung von 380 V und drei Phasen gearbeitet wird): Gefahr von Störungen these Products aufgrund starker elektromagnetischer Felder,alanders in der Naha großer Maschinen oder Generatoren.
Medizinische Umgebungen: Die Erfüllung der Richtlinie für medizinische Produkte wurde von Toshiba nicht überprüft, deshalb damit desses Produkt nicht ohne weitere Überprüfung als medizinisches Produkt eingesetzt werden. Die Verwendung in normalen Büroumgebungen, auch in Krankenhäusern, sollte kein Problem darstellen, solange keine Einschränkungen durch die verantwortliche Verwaltung vorliegen.

■ Fahrzeugumgebungen:itte informieren Sie sich in der Bedienungsanleitung des entsprechenden Fahrzeugs über Hinweise zur Verwendung这点es Produkte/dieser Produktkategorie.
Flugzeuge:itte beachten Sie die Anweisungen des Bordpersonals bezuglich der eingeschränkten Verwendung.

Weitere Umgebungen ohne EMV-Bezug

■ Verwendung im Freien: Als typisches Heim-/Büroprodukt verfügt these Product über keinen besonderen Schutz vor dem Eindringen von Feuchtigkeit und ist nicht stoßunempfindlich.
- Explosive Umgebungen: Die Verwendung dieseres Produkts in besonderen Arbeitsumgebungen, in denen Explosionsgefahr besteht, ist nicht zulässig.

Die folgenden Informationen gelten nur für die Mitgliedstaaten der EU:

REACH - Konformitätserklarung

Am 1. Juni 2007 trat die neue Chemikalienverordnung der Europäischen Union (EU), REACH, in Kraft. REACH stehen für Registration, Evaluation, Authorization and Restriction of Chemicals (Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien).

Toshiba erfüllt alle REACH-Anforderungen und ist verpflichtet, den Kunden gemäß REACH-Verordnung über die chemischen Substanzen in Toshiba-Produkten zu informieren.

Entsorgung von Produkten

Dieses Symbol zeigt an, dass diesen Produkt nicht als normaler Hausmüll besteht werden darf Indem Sie dafür sorgen, dass diesen Produkt korrekt entsorgt wird, tragen Sie dazu bei, negative Folgen für die Umwelt und Gesundheitsrisiken zu vermeiden, welche durch die falsche Entsorgung des Produkts verursacht werden konnten. Wenn Sie ausfuhrliche Informationen zum Recycling diesen Produkte wünschen, wenden Sie sichitte an die örtlichen zuständigen Behörden oder den Handler, bei dem Sie diesen Produkt erworben haben.

Hinweise

© 2014 TOSHIBA Europe GmbH. Alle Rechte vorbehalten.

Technische Änderungen vorbehalten. TOSHIBA übernimmt keine Haftung für Schäden, die direkt oder indirect aus Fehlern, Auslassungen oder Abweichungen zwischen Produkt und Dokumentation resultieren.

Der Name Toshiba und dessen Logos sind eingetragene Marken von Toshiba. Andere Marken, die in thisum Handbuch erwähn werden oder abgebildet sind, sind das Eigentum der jeweiligen Inhaber. Fehler und Auslassungen ausgenommen.
