BEDIENUNGSANLEITUNG Resolv 40a SAMSON

Stromschlags zu verringern, sollen den Sie weder Deckel noch Rückwand des Gerats entfern. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden konnen. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Der Blitz mit Pfeilspitze im gleichzeitigen Dreieck soll den Anwender vor nichtisolierter "gefährlicher Spannung im Geräteinnern warnn. Diese Spannung kann so hoch sein, dass die Gefähr eines Stromschlags besteht. Das Ausrufezeichen im gleichzeitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten InformationsmaterialNJher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betriebnehmen.
2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.
   3.itte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.
3. Befolgen Sie die Anleitungen des Herstellers.
4. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.
5. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.
6. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor
7. Bauen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpm, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verständern) ein, die Hitze erzeugen.
8. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, entsprechlich breite Pole. Ein geerdteter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient ihrer Sicherheit. Wenn der vorhandene Stecker nicht in ihre Steckdose passt, lessen Sie die veraltete Steckdose von einem Elektriker erszenten.
9. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknicht werden kann. Achten Sie hierbei besondere auf Netzstecker Mehrfachsteckdosen und den Kabelanschluss am Gerät.
10. Ziehen Sie den Netzstecker des Gerats bei Gewittern oder längeren Betriebspausen aus der Steckdose.
11. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgendeine Weise, beispissewe am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt betriebenen werden kann oder fallen gelassen wurde

layout der Vorderseite 25

R40a Layout der Rückseite 25

Resolv 40a einrichten 27

Resolv 40a positionieren 2/

Resolv 40a anschlieben 29

Resolv 40a bedienen 3

Resolv 40a rückseitiges Bedienfeld 3)

Resolv120a Subwoofer anschlieBen 32

Resolv 40a Verdrahtung 33

Technische Daten 55

Contenido

ntroduccion 34

3

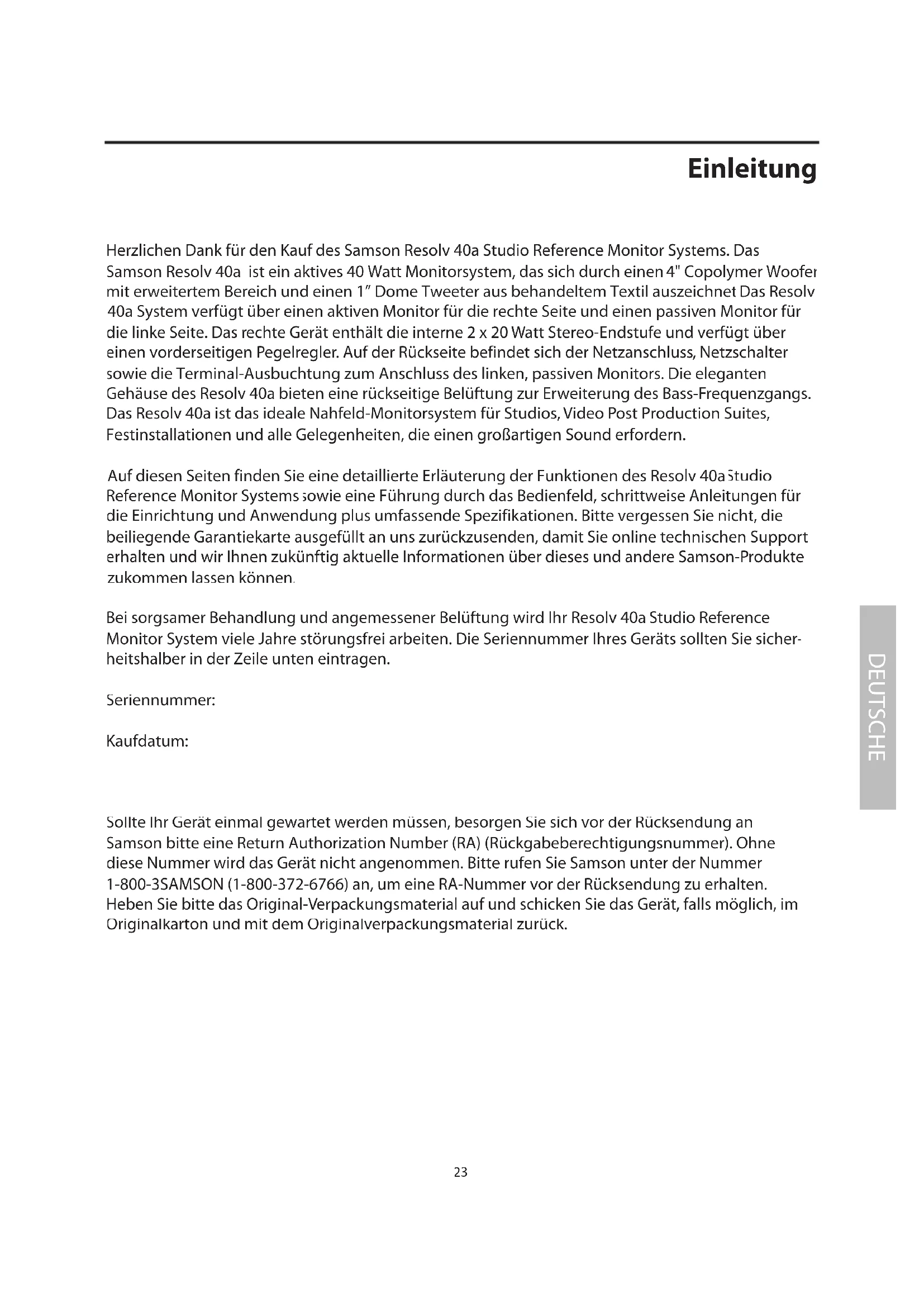

Herzlichen Dank für den Kauf des Samson Resolv 40a Studio Reference Monitor Systems. Das Samson Resolv 40a ist ein aktives 40 Watt Monitorsystem, das sich durch einen 4" Copolymer Woofer mit erweitertem Bereich und einen 1" Dome Tweeter aus behandeltem Textil auszeichnet Das Resolv 40a System verfügt über einen aktiven Monitor für die rechte Seite und einen passiven Monitor für die linke Seite. Das rechte Gerät enthalt die interne 2 × 20 Watt Stereo-Endstufe und verfügt über einen vorderseitigen Pegelregler. Auf der Rückseite befindet sich der Netzanschluss, Netzschalter sowie die Terminal-Ausbuchtung zum Anschluss des linken, passiven Monitors. Die eleganten Gehäuse des Resolv 40aieten eine rückseite Belüfung zur Erweiterung des Bass-Frequenzgangs. Das Resolv 40a ist das ideale Nahfeld-Monitorsystem für Studios, Video Post Production Suites, Festinstallationen und alle Gelegenheiten, die einen großigen Sound erfordern.

Auf diesen Seiten finden Sie eine detaillierte Erläuterung der Funktionen des Resolv 40a Studio Reference Monitor Systems sowie eine Führung durch das Bedienfeld, schrittweise Anleitungen für die Einrichtung und Anwendung plus umfassende Spezifikationen.itte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftig aktuelle Informationen über these und andere Samson-Produkte sukommen halten können.

Bei sorgsamer Behandlung und angemessener Belüfung wird Ihr Resolve 40a Studio Reference Monitor System weitere Jahre störungsfrei arbeiten. Die Seriennummer Ihres Geräts sollen den Sie Sicherheitshalber in der Zeile unter eintragen.

Seriennummer:

Kaufdatum:

Sollte Ihr Gerät einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung an Samsonitte eine Return Authorization Number (RA) (Rückgabeberechtigungsummer). Ohne diese Nummer wird das Gerät nicht angenommen.itte rufen Sie Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rucksendung zu erhalten. Hebemieitte das Original-Verpackungsmaterial auf und schicken Si das Gerat, falls mochim, im Originalkarton und mit dem Originalverpackungsmaterial zuruck.

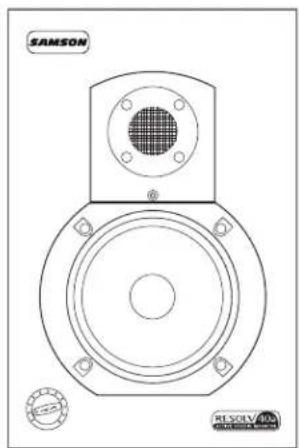

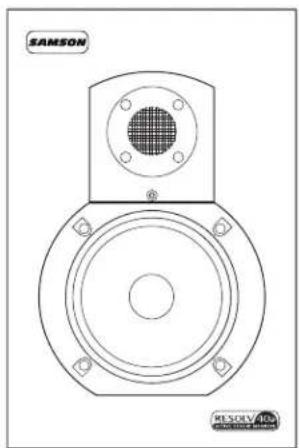

Resolv 40a Features

Die Samson RESOLV 40a Referenzmonitoreieten einen ausgewogenen Frequenzgang, der prazise und wohlklingend ist. Die wichtigsten Features sind:

Aktiver 2-Weg Studio-Referenzmonitor mit abgestimmtem Port-Gehäuse, der ein extrem prazises Monitoring für Aufnahmestudios, Nachbearbeitungen und Multimedia-Anwendungen bietet.
4" Copolymer Woofer mit Butylen-Rahmen fur kompakten, kontrollierten Bass-Frequenzgang.
- 1" Dome High Frequency-Treiber aus behandeltem Textil.
- 2 × 25 Watt interne Leistung.
Passives Crossover mit Multipol-Technik fur linearen Frequenzgang uber das gesamte Audiospektrum.
- Cinch-Eingänge erlauben das Anschlieben fast jeder Signalquelle.
A/V-Abschirmung für Multimedia-Anwendungen ermöglicht den störungsfreien Betrieb in der Nähne von Computermonitoren
Inkclusive 2 Meter langes, 1,02mm (18 Gauge) dickes Boxenkabel fur den linken Monitor.
- Massive, extrem stabile MDF (Faserplatten) Konstruktion für maximalen Schalldruckpegel.
- Atraktive und strapazierfähige, schwarze Oberfläche im Satin-Dekor aus hochwertigem Vinyl.
Erweiterte 3-Jahres-Garantie.

Resolv 40a Layout

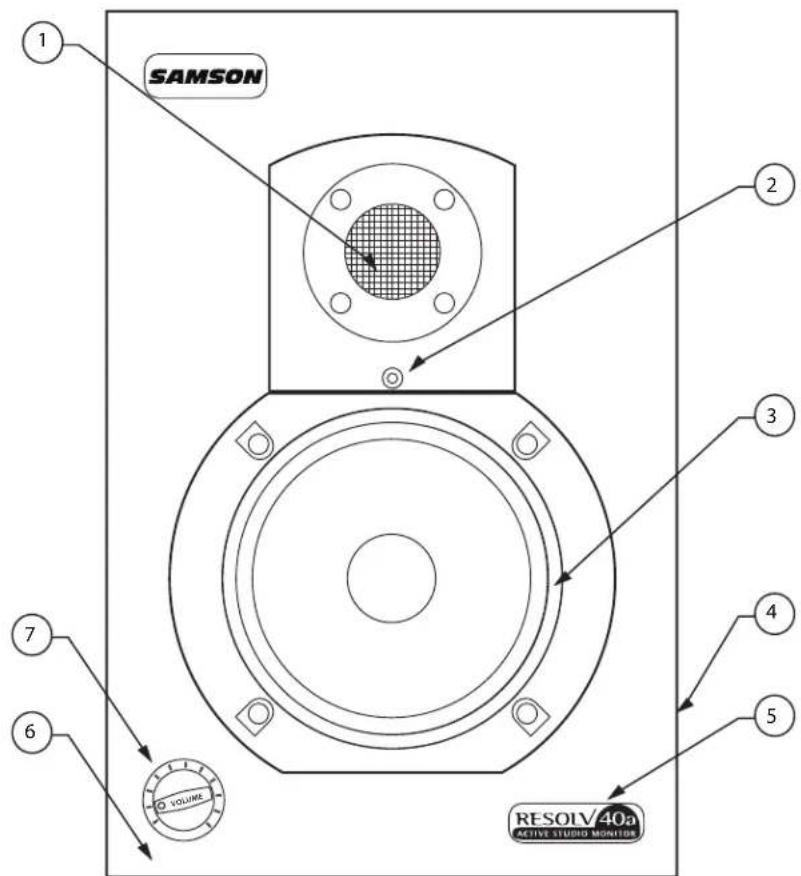

Layout der Vorderseite

1 1"DOMETWEETER AUS BEHAVDELTEM TEXTIL Ausge wogener Hohen-Frequenzgang durch Kuppel aus behandeltem Textil.
2 POWER LED (ACTIVE) - Bei leuchtender blauer LED ist das Gerät eingeschaltet und betriebsbereit.
3 4" BASS-TREIBER - Hochbelastbarer 4^ Bass-Wandler mit erweitertem Bereich.

4 ABGESTIMMER PORT (Rückseite) - Gerauscharme Port-Konstruktion für erweiterten linearen Bass-Frequenzgang.
5 GEHÄUSE - Massive Faserplatten-Konstruktion.
6 FINISH -Elegante, schwarz texturierte Vinyl-Oberfläche.
7 VOLUME (NUR RECHTE SEITE) - Steuert den Gesamt-Ausgangspegel.

Resolv 40a Layout

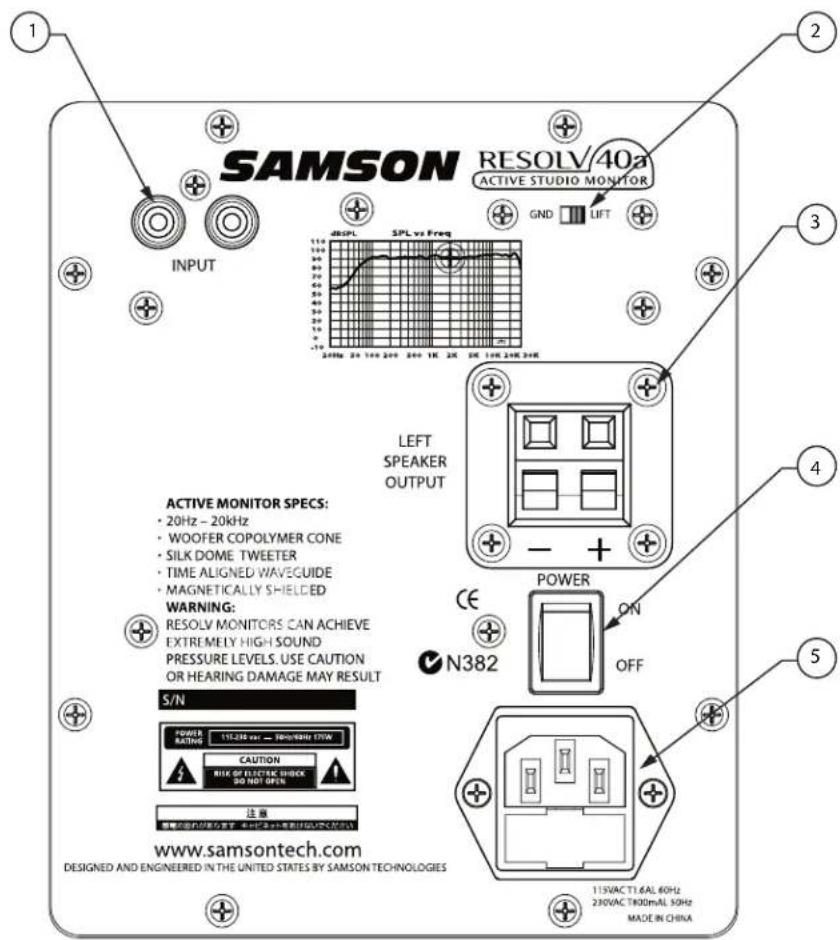

R40a Layout der Rückseite

1 CINCH INPUT -Zum Anschlieben von asymmetrischen -10 dBV Geräten. Der rote Eingang ist für den rechten Kanal und der und der weiß Eingang für den linken Kanal bestimmt.
2 GROUND LIFT - Schiebeschalter zum Entfern der Signalerde von den Cinch-Anschlüssen.
3 TERMINAL - Druckanschluss zum Verbinden der linken (Zusatz-) Box.
4 POWER-SCHALTER - Haupt-Netzschalter. In der ON-Stellung leuchtet die vorderseite blaue LED. Das Resolv 40a ist jetzt eingeschaltet und betriebsbereit.
5 NETZANSCHLUSS -Zum Anschlieben des mitgelieferten IEC-Netzkabels

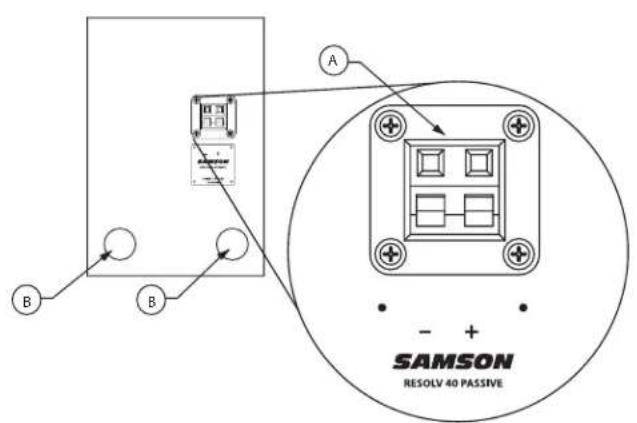

R40P Layout der Rückseite

A TERMINAL - Druckanschluss zum Verbinden der linken (Zusatz-) Box.
B ABGESTIMMTER PORT (Rück-SEITE) - Gerausch arme Port Konstruktion fur er wei terter linearen Bass-Frequenzgang.

Resolv 40a einrichten

Intergrundinformationen zum Resolv 40a Studio-Referenzmonitor

Der Nahfeld-Referenzmonitor Resolv 40a verfügbar über einen speziell entwickelten 4^ Copolymer Bass-Treiber und einen 1"Tweeter aus behandeltem Textil, der eine Schwingspule mit Ferro-Flüssigkeitskuhlung und einen Neodym-Magneten verwendet. Das Crossover des Monitors wurde mit hochwertigen Bauteilen sorgfältig konstruiert und garantiert einen inaren Freqenz- und Phasengang. Das Gehäuse des Resolv 40a besteht aus Faserplatten mittlerer Dichte (MDF) und st mit einer kratzfesten, texturierten Schutzschicht überzogen. Das Monitorgehause besitzt auch einen abgestimmten Belüftungsport, der einen erweiterten Tiefbass-Frequenzgang liefert, wobei der Basstreiber - dank Niedrigturbulenz-Technik - sich bei minimaler Wirkung auf die Gesamtimpedanz frei bewegen kann. Auf der Rückseite des rechten Gehäuse; befindet sich das Bedienfeld des Resolv 40a, das über einen asymmetrischen Cinch-Eingang verfügbar. Diese Eingang ist mit dem internen Stereo-Leistungsmodul des Resolv 40a verbunden, das 25 Watt Leistung pro Kanal über passive Crossover bereitstellt.

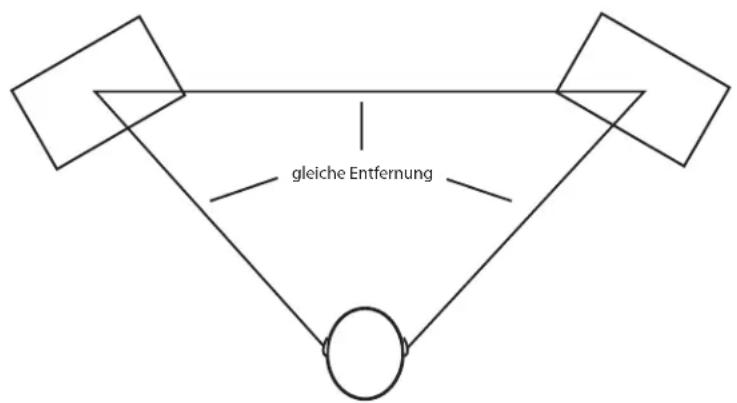

Resolv 40a positionieren

Viele Tontechniker in groen und kilen Studios bevorzugen Nahfeld-Monitoring, da es den Einfluss der Raumakustik verringgert. Dies ist bei den heutigen Projektstudios besonders wichtig, da das Budget für Raumakustik führgar nicht existiert. Indem Sie die Referenzmonitore im Nahfeld (dicht am Zuhörer) aufstellen, konnen Sie den Einfluss der Raumakustik stark verringn. Die wichtigsten Erwägungen beim Abschätzen des Raumakustik-Einflusses betreffen reflektierende Oberflächen in der Umgebung des Abhörbereichs. Dazu zahlen flache Tischflächen, Glasspiegel oder gerahmte Bilder, große offene Wände und soccer die Oberfläche des Mischpults. Fast alle reflektierten Klänge treffen früher oder später an der Abhörposition ein, aber da die Reflexionen im Bezug zum Direktschall verzögt ankommen, werden manche Frenzen wahllos ausgelöscht – der Kammfilter-Effekt. Falls möglich, sollen den sie alle reflektieren den Oberflächen entfern. Sie konnen auch Akustikschaum an Wänden im nahren Umfeld der Monitore aufhängen. Beim Positionieren der Monitor solten Sie ein sogenannten "Mix-Dreieck" aufbauen. In dieser Idealkconfiguration entspricht der Abstand zwischen linkem und rechten Monitor der Entfernung vom Zuhörer zu jedem Monitor, woraus sich ein gleich schenkeliges Dreieck ergibt (Abbildung 1)

beste Abhorposition
Abb. 1.

Resolv 40a einrichten

Resolv 40a positionieren - Fortsetzung

3oxen-Ausrichtung

Sie konnen das Resolv 40a entweder in vertikaler oder horizontaler Stellung einsetzen. In der horizontalen Stellung sollenn Sie die links- und rechtsseitigen Tweeter am außer Rand positionieren (Abb. 2). Dadurch verbessern Sie die stereo-Abbildung und Bass-Betonung, da die Tiefbass-Treiber in ihrer Wirkung gekoppelt sinc.

Abb.2.

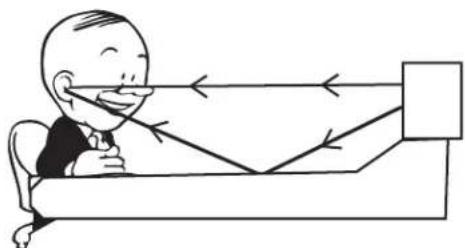

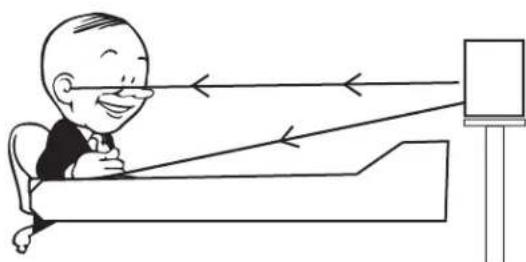

Ein Wort zu Reflexioner

Wenn Sie Ihr Monitorsystem in der Höhe ausrichten, sollen den Sie unbedingt Reflexionen durch die Oberfläche des Mischpults vermeiden (Abb. 3). Diese Reflexionenkommen beim Hörer minimal später als der Originalklang an, was zu seltsamen Auslöschungen und einem insgesamt unvorhersehbaren Frequenzgang führt. Stellen Sie sich die vom Monitor ausgehenden Schallwellen als gerade Linien vor und wahlen Sie die Monitorhöhe so, dass möglichst weniger Reflexionen an der Haupt-Abhörposition auftreten (Abb. 4). In den meisten Fällen liegt die ideale Position etwas hinter und über den Pegelanzeigen des Mischers

Abb.3.

Abb. 4.

Resolv 40a anschließen

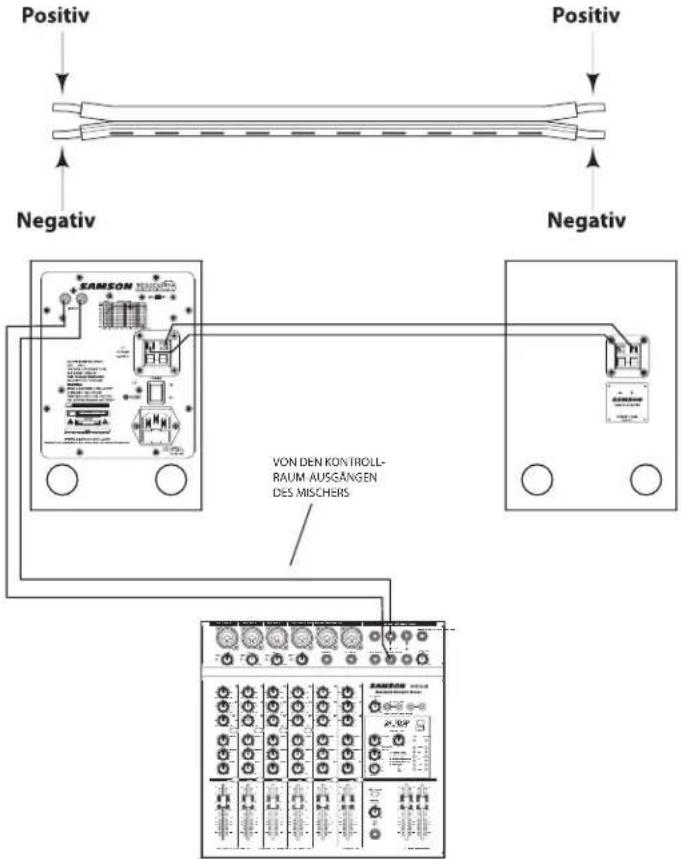

Schnellanschluss Resolv 40a

Hinweis: Beim Anschlieben und Einschalten sollen den Sie die "Zuletzt Ein/Zuerst Aus" Regel für Endstufen (und Aktiv mon tore) beherzigen. Beim Einschalten des Systems stellen Sie zunachst sicher, dass alle Kabel angeschlossen sind, und schalten dann zuerst ihren Mischer und alle anderen Peripheriegeräte und zuletzt das RESOLV 40a ein. Beim Auschalten des Systems beginnen Sie mit dem RESOLV 40a und fahren mit dem Mischer und den Peripheriegeräten fort.

Die Verbindungen zum Resolv 40a werden über die rückseitigen Cinch-Eingänge hergestellt. Anhand der folgenden ein fachen Schritte und des Diagramms konnen Sie schnell eine Verbindung zu den Kontrollraum-Ausgangen eines nor malen Aufnahme-Mischers herstellen.

• Verbinden Sie die negative Seite des mitgelieferten (Zusatz-) Boxenkabels (1,02 mm/18 Gauge) mit dem schwarzen Terminal und die positive Seite mit dem roten Terminal des rechten Monitors
• Verbinden Sie dann die negative Seite des Kabels mit dem schwarzen Terminal und die positive Seite mit dem roten Terminal des Linken Monitors.

Hinweis: Bei fast allen nicht-abgeschirmten Boxenkabeln ist die negative Seite markiert. Um Probleme mit Phasen-Auslösungen zu vermeiden, sollen den sie die korrekten Verbindungen der positiven und negativen Seiten innerhalb des gesamtten Systems beibehalten.

• Setzen Sie die Master-Ausgabe Ihres Mischers ganz darüber.
  Verbinden Sie den linken Control Room-Ausgang des Mischers mit dem Stereo-Eingang des rechten Resolv 40a.
• Stellen Sie den Volume-Regler des Resolv 40a-Eingangs auf 2:00 Uhr ein.
  Schicken Sie ein Audiosignal (z. B. eine Musik-CD) durch ihren Mischer und stellen Sie den Control Room-Pegel auf eine angenehme Abhörluststärke ein.

Resolv 40a bedieren

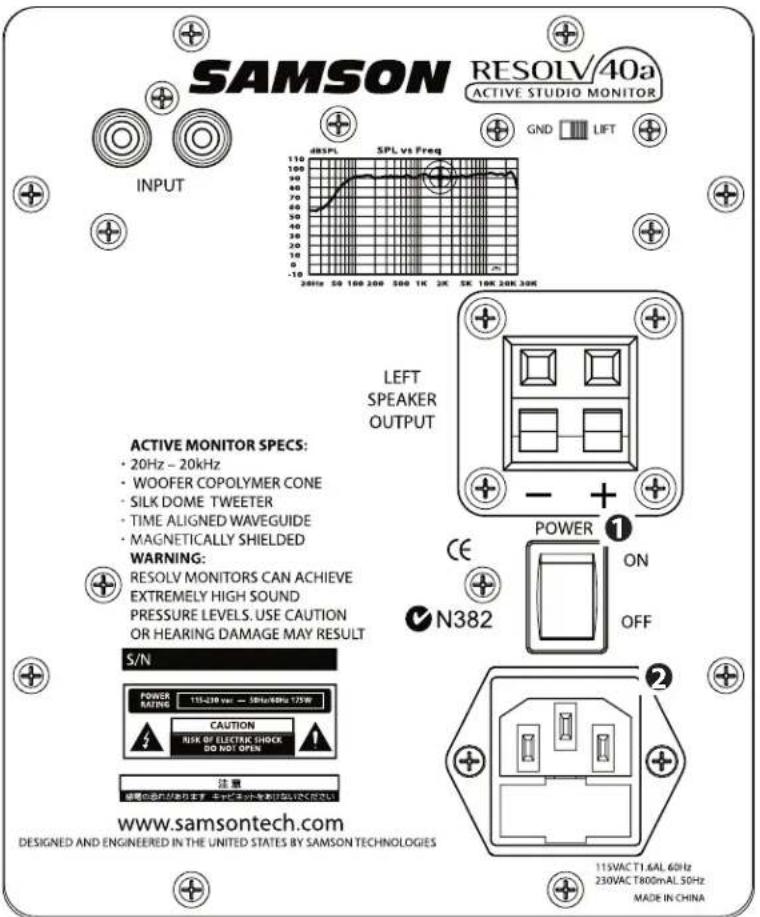

Resolv 40a rückseitiges Bedienfeld

Auf dem rückseitigen Bedienfeld des Resolv 40a fühmen Sie die Strom- und Audiosignal-Anschlüsse vor. Der folgende Abschnitt beschreiben die rückseitigen Regler und Anschlüsse.

Resolv 40a mit Spannung versorgen

Da das Resolv 40a aus einem aktiven Studiomonitor mit integrierter Endstufe besteht, muss es an eine Stromversorgung angeschlossen werden. Stellen Sie den Haupt-Power-Schalter auf Off/Aus und verbinden Sie das mitgelieferte IEC-Netzkabel mit dem Netzeingang.

Brummgeräusche!

Netzkabel oder Verlängerungskabel sollenn nie parallel zu Eingangssignal-Kabeln verlegt werden. Dadurch konnen Sie Brumm-Einstreuungen durch das Stromnetz verringern. Wenn sich Netzkabel und Audiokabel kreuzen mussen, sollte dies in einem Winkel von 90 Grad geschehen, um das induzierte Brummen so gering wie möglich zu halten.

1 POWER-SCHALTER-Mit dem POWER-Schalter schalten Sie die aktive Elektronik des Resolv 40a ein. In der ON-Position leuchtet die vorderseitige blau LED -der Resolv 40a ist jetzt eingeschaltet und betriebsbereit.
NETZEINGAN -Zum Anschlieben des mitgelieferten IEC-Netzkabels.

Resolv 40a bedienen

Resolv 40a rückseitiges Bedienfeld - Fortsetzung

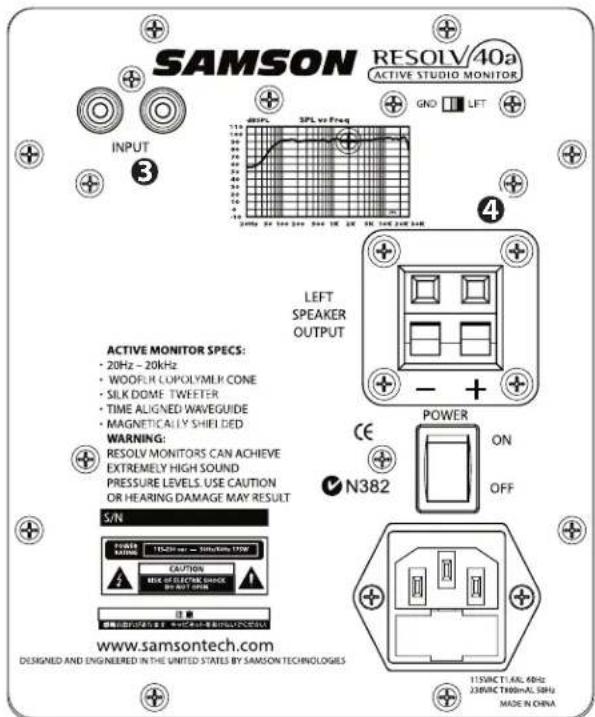

Eingänge und Ausgänge

Das Resolv 40a bietet ein Stereo-Eingangpaar, an das sich die verschiedenesten Audiogeräte, wie Aufnahme pulte, Hard Disk-Recorder, CD Player und Soundkarten, anschließen setzen. Die Eingänge des Resolv 40a werden im folgenden Abschnitt ausfuhrlich beschrieben. Auf Seite 12 finden Sie zudem ein detailiertes

Verdrahtungsdiagramm

CINCH AUDIO INPUT - Über den Cinch-Eingang können Sie asymmetrische Signale von asymmetrischen -10 dBV Geräten einspeisen.
4 TERMINAL - Druck-Terminals zum Anschlieben der linken (Zusatz-) Box.

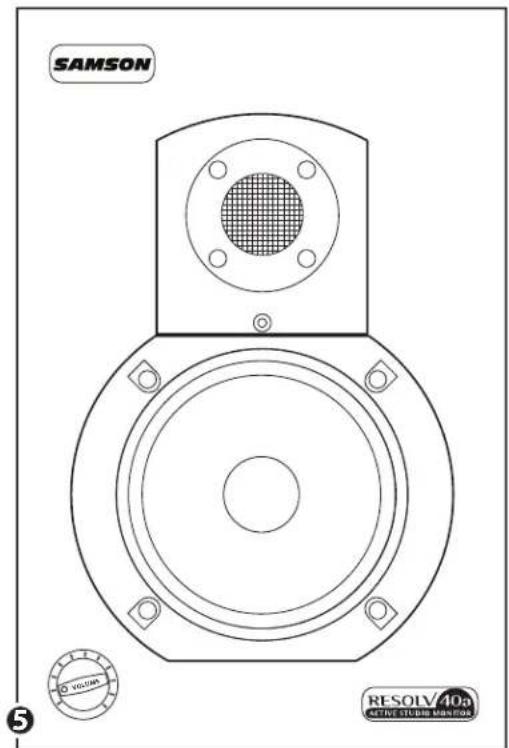

Resolv 40a vorderseitiges Bedienfeld

VOLUME-REGLER - (VORDERSEITE) Mit dem Volume-Regler stellen Sie der Gesamt-Ausgangspiegel des Resolv 40a ein. Beim ersten Betrieb des Gerats sollen den Sie den Volume-Regler anfänglich ganz zurücksetzen. Stellen Sie den Volume-Regler dann langsam auf eine angenehme Abhörluststärke ein.

Resolv120a Subwoofer anschließen

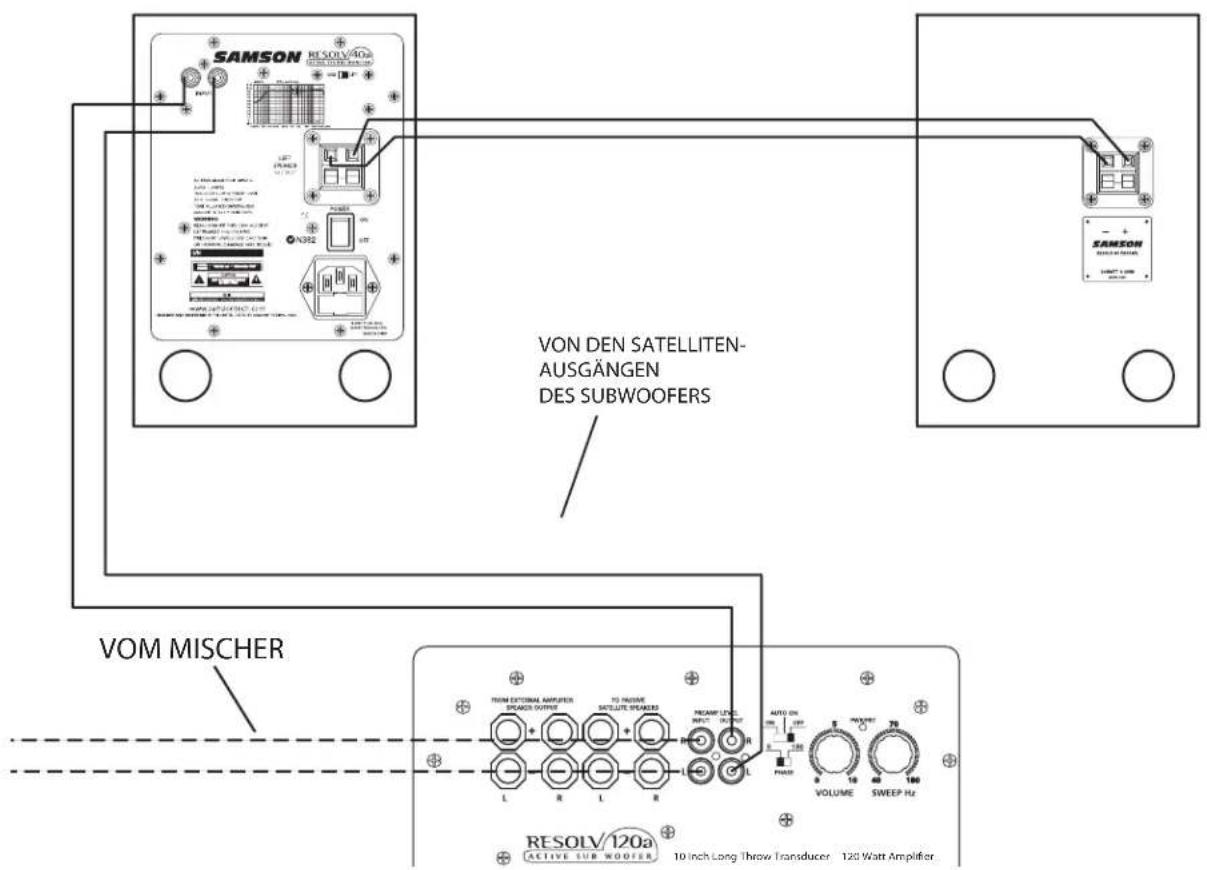

Resolv 40a mit Mono Sub

Über die LINE LEVEL-Eingänge des Resolv 40a konnen Sie Ihr dem Resolv 40a System einen Subwoofer und erweiterten Tiefbass-Bereich hinzufugen. Es folgt ein typisches System-Setup, bei dem der RESOLV 120a mit einem Mischer und einem Paar Resolv 40a Satellten-Lautsprechern kombiniert ist. Die Ein- und Ausgänge des Resolv 40a sind mit Cinch-Anschlüssen gemäß Industriestandard bestückt. Ein detailiertes Verdrahtungsdiagramm finden Sie im Abschnitt "Resolv 40a Anschlüsse" auf Seite 12. Gehen Sie zum Einrichten des Systems wie folgt vor

• Drehen Sie die Master-Ausgänge Ihres Mischers ganz zurück.
  Verbinden Sie den linken Mischerausgang mit dem LEFT LINE INPUT des RESOLV 120a und den rechten Mischerausgang mit dem RIGHT LINE INPUT des RESOLV 120a. Verbinden Sie dann den LEFT LINE OUTPUT des RESOLV 120a mit dem Eingang des linken RESOLV 40a und den RIGHT LINE OUTPUT mit dem Eingang des rechten RESOLV 40a
• Schicken Sie ein Audiosignal (z. B. eine Musik-CD) durch ihren Mischler und stellen Sie den Pegel auf eine angeheme Abhörlustärke ein.
• Stellen Sie dann den SWEEP-Regler auf die gewünschte Frequenz ein. Schlagen Sie den empfohlenen Crossover-Punkt im Handbuch ihrer Studiomonitore nach. Sie können den SWEEP-Regler auch nach Gehör auf die Frequenz einstellen, die am besten klingt. EinGreater Anfangswert ist 70Hz

Abhängig von Ihr exakten Monitoring-Setup konnen Sie das Resolv 40a auf mehrere Arten ins System integrieren.

Sehen Sie nach den folgenden Verkabelungsdiagrammen vor, um Ihr Monitorsystem anzuschreiben.

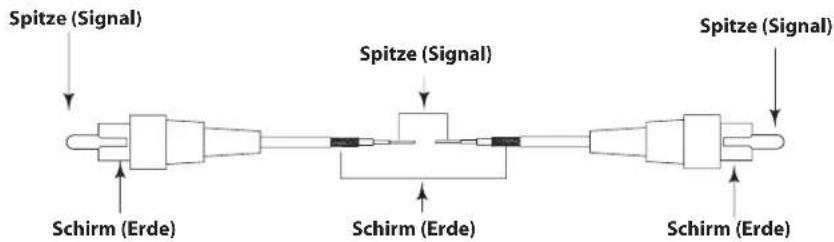

Kabel: Cinch auf Cinch

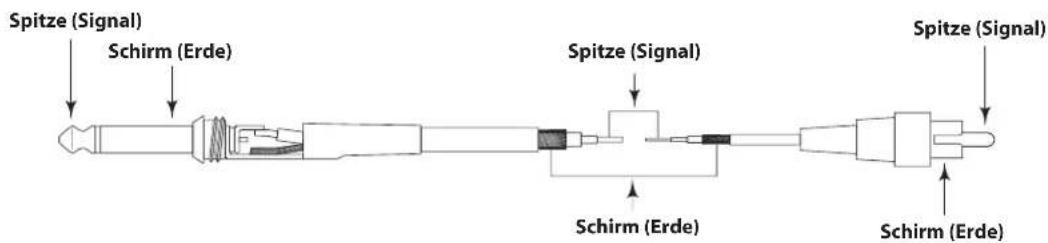

Kabel: asymmetrisch 1/4'' auf Cinch

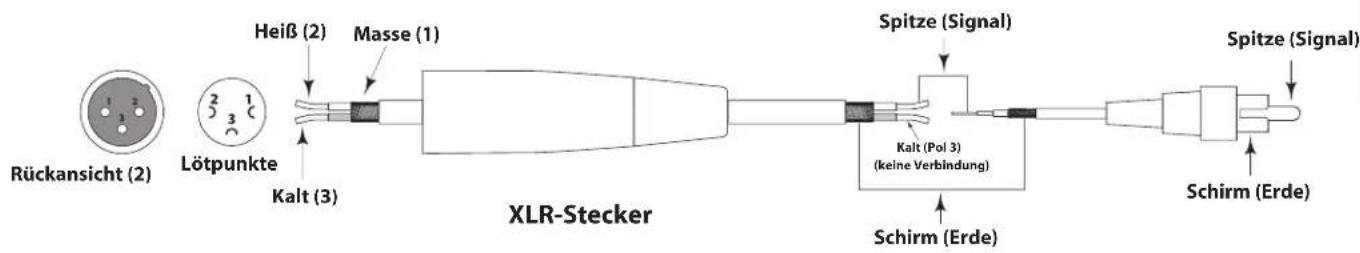

Kabel: asymmetrisch XLR auf Cinch

Introduccion

Wandler: 4" Polypropolin mit Butylen-Rahmen, 1" Tweeter aus behandeltem Textil

Frequenzgang: 70 Hz - 24 kHz +/-3 dB

Veränderer:

Nennleistung: 2 × 25 Watt RMS

Crossover-Frequency: 3,3 kHz : HPF,6 dB/Okt., LPF 12 dB/Okt.

Eingange:

asymmetrisch -10 dBV Line-Pegel

Specifications/Caracteristiques techniques/Technische Daten/Especillasiones Tecnicas/Specifiche

Anschluss: Cinch

Gehäuse:

Konstruktion: Faserplatte mittlerer Dichte (MDF)

Oberfläche: schwarz texturiert

Abmessungen: 168mm× 245mm× 190mm

$$ 6, 5 ^ {\prime \prime} \times 9, 7 5 ^ {\prime \prime} \times 7, 5 ^ {\prime \prime} $$

Gewicht:

R40a (aktiv) 4,54 kg / 10 lbs.

R40P (passiv) 3,18 kg / 7 lbs.
