BEDIENUNGSANLEITUNG Resolv SE5 SAMSON

Wichtige Sicherheitsinformationen

WARNHINWEIS STROMSCHLAGRISIKO - NICHT ÖFFNEN

ACHTUNG: UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, ÖFFNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKWAND). BEINHALTET KEINE DURCH DEN BENUTZER ZU WARTENDEN TEILE. LASSEN SIE WARTUNGSARBEITEN DURCH QUALIFIZIERTES FACHPERSONAL DURCHFÜHREN.

Dieses Symbol eines Blitzes mit Pfeilspitze in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein nicht isolierter „gefährlicher Spannung“ innerhalb des Produktgehäuses aufmerksam machen, die stark genug ist, um ein Stromschlagrisiko darzustellen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanleitungen in der dem Gerät beiliegenden Literatur hinweisen.

Wenn Sie dieses Produkt entsorgen wollen, werfen Sie es nicht in den normalen Hausmüll. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Geräte gemäß den Gesetzen für ordnungsgemäße Behandlung, Rückgewinnung und Wiederverwertung.

Private Haushalte in den 27 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Geräte kostenlos an speziellen Sammelstellen oder bei einem Fachhändler zurückgeben (wenn sie dort ein vergleichbares Neugerät kaufen).

In anderen als den oben erwähnten Ländern kontaktieren Sie hinsichtlich einer ordnungsgemäßen Entsorgung bitte Ihren örtlichen Behörden.

Damit stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung zugeführt und so eine mögliche negative Auswirkung auf die Umwelt und die menschliche Gesundheit vermieden wird.

Wichtige Sicherheitsinformationen

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Das Gerät darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und es sollte kein mit Flüssigkeit gefülltes Objekt, wie beispielsweise eine Vase, auf das Gerät gestellt werden.
6. Nur mit einem trockenen Tuch reinigen.
7. Blockieren Sie keine der Lüftungsöffnungen. Installieren Sie das Gerät gemäß der Anweisungen des Herstellers.
8. Nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmespeichern, Öfen oder anderen Wärme erzeugenden Geräten (einschließlich Verstärkern) installieren.
9. Verwenden Sie nur vom Hersteller angegebene Zusatzgeräte/Zubehör.
10. Nehmen Sie das Gerät während eines Gewitters, oder wenn es für längere Zeit nicht benutzt wird, vom Stromnetz.
11. Umgehen Sie nicht die zweckmäßige Bestimmung des verpolungssicheren oder geerdeten Steckers. Ein verpolungssicherer Stecker hat zwei Kontaktstifte, von denen einer breiter ist als der andere. Ein geerdeter Stecker hat zwei Kontaktstifte und einen dritten Erdungsstift. Der breite Kontaktstift oder der dritte Stift dient zu Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
12. Schützen Sie das Netzkabel gegen Drauftreten und Abknicken, vor allem an den Kontaktstiften, Steckdosen und seiner Austrittsstelle aus dem Gerät.

13. Verwenden Sie das Gerät nur mit dem vom Hersteller angegeben oder mit dem Gerät verkauften Wagen, Stativ oder Tisch. Wenn ein Wagen benutzt wird, bewegen Sie ihn und das Gerät mit Vorsicht, um Beschädigungen durch Umkippen zu vermeiden.

14. Lassen sie jegliche Wartungsarbeiten durch qualifiziertes Fachpersonal ausführen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B. durch Bruch eines Stromkabels oder Steckers, Beschädigung durch Flüssigkeiten oder auf das Gerät herabgefallene

Gegenstände, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde oder wenn es nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.

1. EIN/AUS-NETZSCHALTER: Bei Produkten mit einem Netzschalter wird die Verbindung zum Stromnetz durch diesen Schalter NICHT unterbrochen.

2. TRENNUNG VOM STROMNETZ: Der Stecker sollte immer leicht erreichbar sein. Wenn der Stecker als Folge der Installation des Geräts in einem Gestell oder Rahmen nicht erreichbar ist, muss ein allpoliger Schalter mit einem Kontaktabstand von mindestens 3 mm in jedem Pol in die elektrische Anlage des Gestells oder Rahmens integriert werden.

3. FÜR GERÄTE MIT VON AUSSEN ZUGÄNGLICHER SICHERUNGSSTECKDOSE: Ersetzen Sie die Sicherung nur mit Sicherungen gleichen Typs und Nennwerts.

4. MEHRERE EINGANGSSPANNUNGEN: Je nach verfügbarer Stromquelle kann bei diesem Gerät die Verwendung verschiedener Netzkabel, Stecker oder beider notwendig werden. Schließen Sie das Gerät nur an die auf der Rückseite angegebene Stromquelle an. Um Brandgefahr sowie das Risiko eines Stromschlags zu vermeiden, lassen Sie Wartungsarbeiten nur von qualifiziertem Fachpersonal ausführen.

Inhaltsverzeichnis

Einleitung 35

Produktmerkmale 36

Anordnung auf der Frontplatte 37

Anordnung auf der Rückwand . . . . . . . . . . . . . . . . . . . 3 8

Anschluss der Resolv-Monitorlautsprecher 39

Positionierung der Studiomonitore 40

Anschluss eines Aktivsubwoofers 42

Technische Daten 43

Anschlüsse der Resolv SE Serie . . . . . . . . . . . . . . . . . . 4 5

Einleitung

Vielen Dank für den Kauf eines Studio-Referenz-Monitors aus der Resolv SE Serie von Samson Technologies! Die Resolv Studio-Monitorboxen sind Aktivlautsprecher, die intern doppelt verstärkte Power mit elektronischen Crossovers kombiniert und so optimale klangliche Ausgewogenheit und präzise Leistung ermöglichen. Jeder Lautsprecher verfügt über einen 1,25" Soft-Dome-Hochtöner aus Neodym mit Ferrofluid-Kühlung, der in einen Waveguide in der Mitte der vorderen Schallwand montiert ist. Diese Kombination von Komponenten bietet einen präzise hohen Frequenzgang und eine breite Hörzone. Um Mitten und Tiefen genau darzustellen, haben unsere Ingenieure sorgfältig jedes Modell unter Verwendung von Niederfrequenztreibern aus Glasfasern mit Butyl-Sicken abgestimmt. Dies sorgt für eine ausgeglichene Stereoabbildung ohne übertriebenen Frequenzgang. Die Gehäuse sind aus mitteldichten Faserplatten (MDF) mit internen Verstrebungen hergestellt, um ein starres Äußeres zu gewährleisten, das Vibrationen reduziert und die Leistung erhöht. Die Kanten der Gehäuse sind abgerundet, um Kantenbeugung zu minimieren.

Die Resolv SE Monitore sind als Nahfeld-Monitore konzipiert und ideal für den Einsatz in Studios, bei der Video-Postproduktion, in festen Installationen oder als Wiedergabelautsprecher. Auch sind sie gut als Teil eines Mehrkanal-Audio- Systems geeignet.

Auf den folgenden Seiten erhalten Sie eine detaillierte Beschreibung der Produktmerkmale der Modelle Resolv SE5, SE6 und SE8 sowie eine Anleitung für das Bedienfeld und Anweisungen für Einrichtung und Gebrauch. Zudem liegt eine Garantiekarte bei – bitte vergessen Sie nicht, diese auszufüllen und abzuschicken, damit Sie technischen Online-Support erhalten und wir Ihnen zukünftig aktualisierte Informationen über diese und andere Samson-Produkte zukommen lassen können.

Zum späteren Nachschlagen empfehlen wir Ihnen, in dem unten bereitgestellten Feld Ihre Seriennummer zu notieren.

Seriennummer: ____

Kaufdatum: ____

Mit der richtigen Pflege und Wartung wird Ihr Resolv Studio-Monitor viele Jahre lang störungsfrei funktionieren. Sollte Ihr Lautsprecher jemals gewartet werden müssen, holen Sie sich bitte eine Warenrücksendenummer, bevor sie ihn an Samson schicken. Ohne diese Nummer kann das Gerät nicht angenommen werden. Bitte rufen Sie Samson unter 1-800-SAMSON (1-800-372-6766) an, um vor dem Versand Ihres Geräts eine Warenrücksendenummer zu erhalten. Bitte bewahren Sie die Originalverpackung auf und nutzen Sie diese wenn möglich zum Versenden des Geräts. Wenn Sie Ihren Resolv Monitor außerhalb der USA erworben haben, wenden Sie sich bei Garantie- und Service-Anfragen bitte an Ihren örtlichen Händler. Weitere Informationen über unser gesamte Produktpalette erhalten Sie auf unserer Website (www.samsontech.com).

Produktmerkmale

Die Samson Resolv SE Referenzmonitore sorgen für einen reibungslosen und präzisen Klang bei jeder Abmisch- oder kritischen Höranwendung. Dies sind einige ihrer wichtigsten Merkmale:

Tonstudio, Postproduktion oder Multimedia-Anwendungen

Hochfrequenzgang mit minimaler Verzerrung.

in flachen Hörbereichen auf und außerhalb der Hörachse

maximalen Schalldruck (SPL) entwickelt wurde. Der SE5 hat eine Gesamtleistung von 70 Watt, während die Modelle SE6 und SE8 über 100 Watt Gesamtleistung verfügen.

so einzustellen, dass die Wiedergabe optimal an die Abmischumgebung angepasst wird.

gewährleistet einen nicht vom Signalpegel beeinflussten linearen Frequenzgang.

aus gewebten Kohlefasern mit Butyl-Sicken und hochbelastbaren Motorstrukturen mit großen Schwingspulen

Schalldruck (SPL)

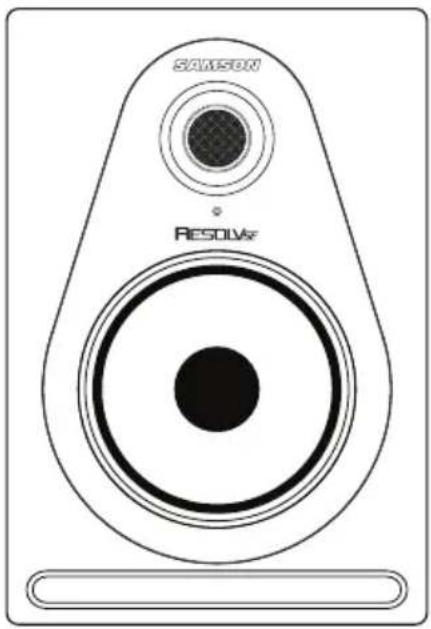

Anordnung auf der Frontplatte

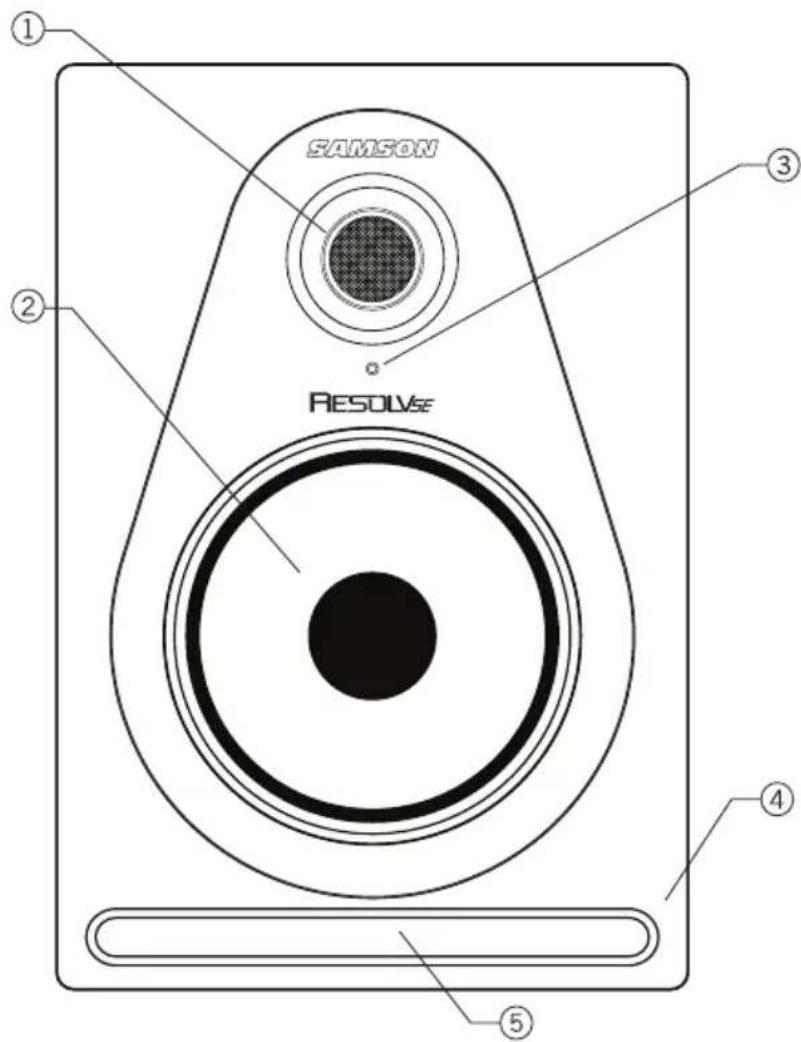

1. Hochtöner – Der 1,25" Silk-Dome-Hochtöner mit Ferrofluid-gekühltem Neodymium-Magneten sorgt für eine natürliche Wiedergabe hoher Frequenzen bei minimaler Verzerrung und bietet so klare, präzise und feine Höhen.
2. Tieftöner – Die Copolymer-Tieftöner aus gewebten Kohlefasern mit Butyl-Sicken verschaffen jedem Monitor einen strammen und kontrollierten Frequenzgang bei Mitten und Tiefen.
3. Betriebsanzeige – Die weiße LED zeigt an, wenn das Gerät eingeschaltet und betriebsbereit ist.
4. Gehäuse – Stabile MDF-Konstruktion und innere Dämpfung maximieren die akustische Wirksamkeit.
5. Bassreflexkanal – Der nach vorne ausgerichtete Bassreflexkanal verringert Turbulenzgeräusche und verbessert die linear erweiterte Basswiedergabe.

Anordnung auf der Rückwand

1. Hochfrequenzpegel (HF LEVEL) – Die Hochfrequenzwiedergabe wird mittels vier Drehschaltern geregelt. Das Einstellen des Reglers auf OdB (Werkseinstellung) bewirkt eine flache Wiedergabe. Die Einstellungen -2dB, +2dB und +4dB regeln den Hochfrequenzbereich über 4kHz. Ihre Raumakustik oder das zu hörende Material bestimmen, welche Einstellung für Ihre jeweilige Anwendung angemessen ist.
2. LAUTSTÄRKE (VOLUME) – Regelt die Gesamtlautstärke.
3. XLR-Eingang (nur beim SE6 und SE8) – Schließen Sie hier mittels eines Standard-XLR-Kabels (Mikrofonkabel) ein symmetrisches +4dBu Line-Level-Signal an.
4. ¼" Eingang – Schließen Sie hier ein symmetrisches +4dBu Line-Level-Signal über einen Klinkenstecker (TRS) oder ein asymmetrisches ¼"-TS-Kabel an.
5. Cinch-Eingang (RCA) – Wird zum Anschluss von Signalen asymmetrischer -10dBV-Geräten verwendet.
6. EIN/AUS-Schalter – Mit diesem Schalter können Sie die Lautsprecher ein- und ausschalten. Im eingeschalteten Zustand leuchtet die frontseitige LED.
7. Spannungsumschalter (Voltage Switch) – Hiermit wählen Sie die Betriebsspannung. HINWEIS: Achten Sie darauf, dass Spannungseinstellung und Sicherungsnennwert für Ihr Land korrekt sind.
8. Stromanschlussbuchse – Schließen Sie hier das mitgelieferte IEC-Netzkabel an.
9. Sicherungshalter – Hält die Netzsicherung. Zum Ersetzen der Sicherung ziehen Sie das Netzkabel und hebeln Sie den Sicherungshalter mit einem flachen Schraubendreher auf. HINWEIS: Entfernen Sie niemals die Sicherung, während die Lautsprecher noch an das Stromnetz angeschlossen sind.

Anschluss der Resolv-Monitorlautsprecher


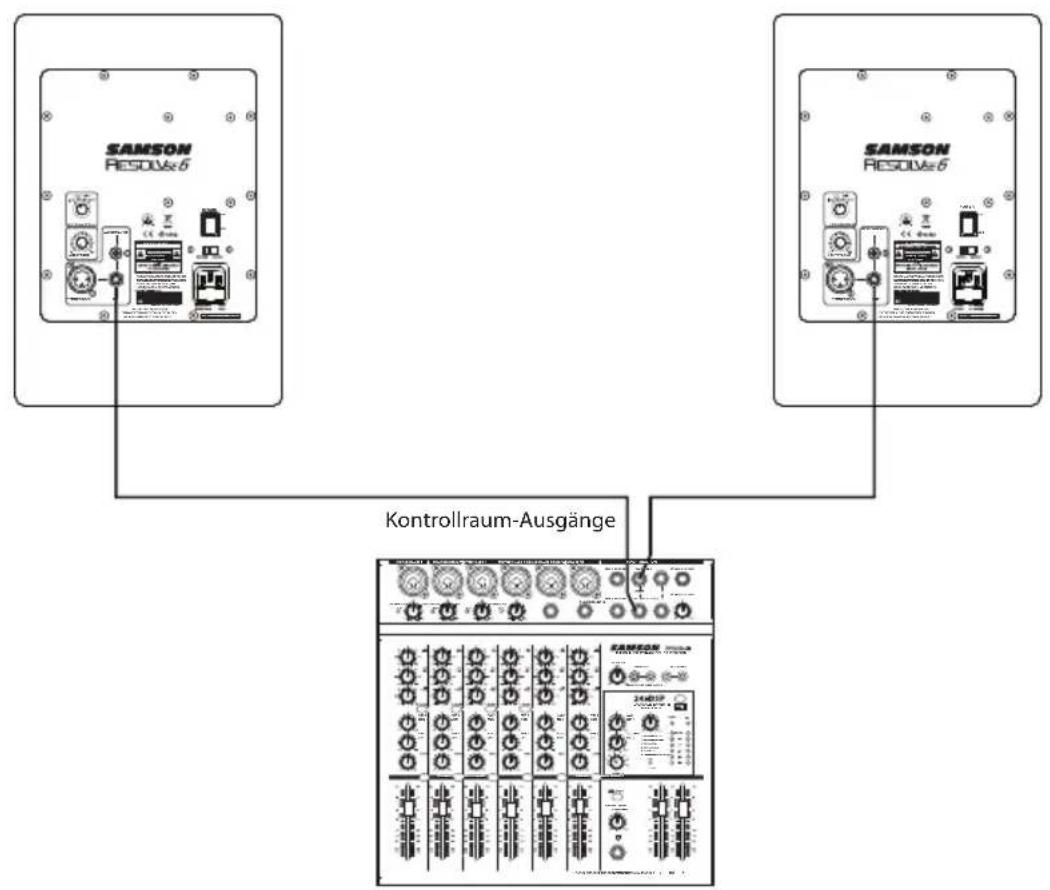

Die Monitore der Serie Resolv SE sind die perfekte Ergänzung für jedes Projektstudio. Beim Anschluss der Monitore an ein Mischpult sollten Sie Kontrollraum-Ausgänge (Control Room Outputs) Ihres Mischpults verwenden, so dass Sie die Lautsprecher unabhängig ansteuern können, ohne die Hauptausgänge des Mischpults zu beeinflussen. Folgen Sie den einfachen Schritten und dem Diagramm in diesem Abschnitt, um ihre Monitore im Handumdrehen über die Kontrollraum-Ausgänge eines jeden Standard-Mischpults anzuschließen.

1. Senken Sie die Master-Ausgänge Ihres Mischpults, bis sie vollständig ausgeschaltet sind.

2. Schließen Sie den linken Kontrollraum-Ausgang Ihres Mischpults an den linken LINE INPUT des Resolv SE an sowie den rechten Kontrollraum-Ausgang an die rechte Seite des LINE INPUT Ihres Resolv SE. Die Verbindungen können über eine der drei Audio-Eingänge auf der Rückseite des Resolv SE vorgenommen werden. Sie können Cinch-Eingänge für unsymmetrische -10dBV-Signale oder die 14 " oder XLR-Eingänge (nur beim SE6 und SE8) für symmetrische Signale mit +4 dBu Pegel verwenden. Hinweis: Beachten Sie bitte vor dem An- schließen und Einschalten der Geräte das „Last on, first off“-Prinzip für Endstufen (und Aktivboxen). Stellen Sie vor dem Einschalten des Systems sicher, dass alle Kabel angeschlossen sind, schalten Sie Ihr Mischpult und andere externe Geräte ein und zuletzt ihren Resolv SE.

3. Stellen Sie den Eingangslautstärkeregler des Resolv SE auf die 12-Uhr-Position ein (in der Mitte einrasten).

4. Führen Sie ein Audio-Signal (z.B. Musik von einer CD) durch Ihr Mischpult und erhöhen Sie den Kontrollraum-Pegel auf eine angenehme Hörlautstärke.

Positionierung der Studiomonitore

Positionierung der Resolv SE Monitor-Lautsprecher

Viele Toningenieure bevorzugen mittlerweile das Nahfeld-Monitoring (nahe am Hörer) wegen der mit einer Wandmontage der Monitore verbundenen Kosten und Komplexität. Die Positionierung Ihrer Studio-Monitore ist dabei sehr wichtig. Eine richtige Platzierung verhilft Ihnen nicht nur zu einem einwandfreien Stereobild, sondern minimiert auch die Auswirkungen von Raumreflexionen. Dies ist besonders in heutigen Projektstudios von Bedeutung, da die Budgets für Raumakustik oft verschwindend gering ausfallen. Mit etwas Zeit und dem richtigen Hinhören bei der Monitoreinrichtung können Sie eine optimale Hörumgebung schaffen.

Der wichtigste Gesichtspunkt beim Beurteilen der Raumakustik ist das Vorhandensein reflektierender Flächen in der Nähe der Monitor-Lautsprecher. Dazu gehören flache Tischplatten, Spiegel aus Glas oder gerahmte Bilder, große offene Wände und sogar die Oberfläche Ihres Mischpults. Die meisten Schallreflexionen werden letztendlich die Hörposition erreichen, aber da sie leicht verzögert ankommen, ist das Ergebnis eine zufällige Aufhebung einiger Frequenzen oder Kammfilterung. Entfernen Sie deshalb wenn möglich alle reflektierenden Oberflächen. Auch sollten Sie bestenfalls etwas Akustikschaum an den Wänden in der Nähe der Monitore anbringen.

Bei der Positionierung Ihrer Monitore sollten Sie möglichst eine gemeinhin als „Stereodreieck“ bezeichnete Anordnung erreichen (siehe unten). In dieser idealen Konfiguration ist die Strecke zwischen dem linken und rechten Monitor gleich dem Abstand des Hörers zu jedem Monitor, wodurch ein gleichseitiges Dreieck gebildet wird.

Positionierung der Studiomonitore

Lautsprecherausrichtung

Ein wesentliches Ziel bei der Einrichtung Ihrer Studio-Monitore besteht darin, das bestmögliche Stereobild zu erhalten. Die Resolv SE Monitore wurden für die Verwendung in vertikaler Position konzipiert, wobei Hochtöner und Tieftöner symmetrisch auf einer Linie ausgerichtet sind. Wenn Sie die Lautsprecher auf die Seite legen, führt dies zu einer

unerwünschten Klangverschiebung zwischen Tieftöner und Hochtöner, welche das Finden der optimalen Hörpositionen erschwert.

Ein Moment der Reflexion

Achten Sie bei der Höheneinstellung des Monitorsystems darauf, Reflexionen von der Oberfläche des Mischpults zu vermeiden. Diese Reflexionen kommen leicht verzögert an der Hörposition an, was Aufhebungen und insgesamt unvorhersehbare Wiedergaben hervorruft (Abbildung 1). Stellen Sie sich die Schallbahnen in geraden, von den Monitoren ausgehenden Linien vor und wählen Sie eine Höhe, die das Auftreten von Reflexionen an der hauptsächlichen Hörposition reduziert. In den meisten Fällen ist die ideale Position etwas hinter und oberhalb der Meterbridge des Mischpults (Abbildung 2). Benutzen Sie immer Ihr Gehör, um die beste Positionierung für Ihren Raum zu finden. Mit Monitorständern können die Lautsprecher noch besser in die gewünschte Position gebracht werden.

Abbildung 1 Abbildung 2

Anschluss eines Aktivsubwoofers

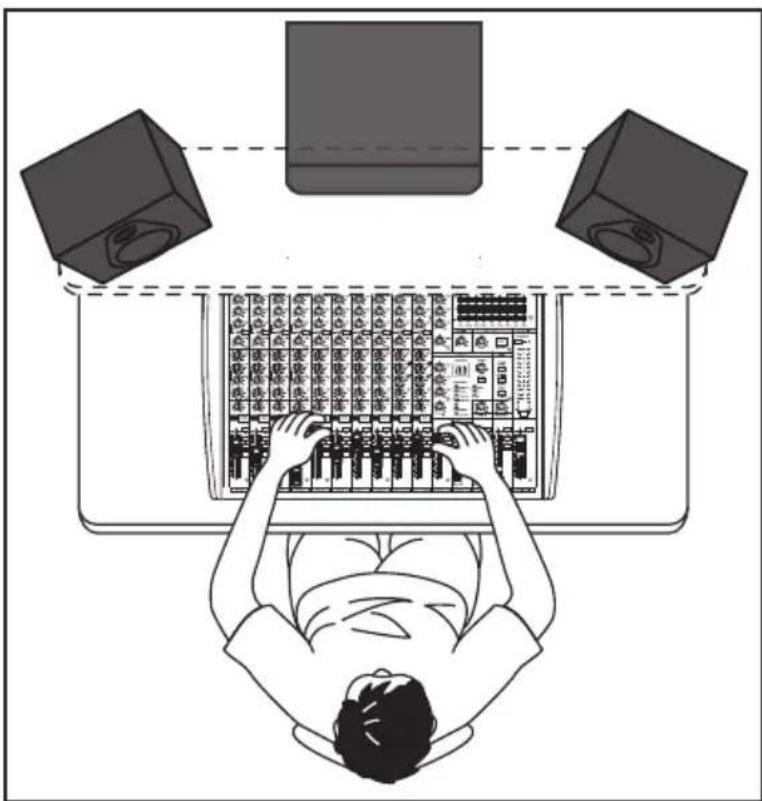

Die Resolv SE Monitore sind als Komplettlautsprecher konzipiert worden, aber gelegentlich müssen Sie eventuell extrem niedrige Frequenzen hören. Es kann beispielsweise beim Abmischen Ihrer Musik von Vorteil sein, das Monitorsystem zur Basswiedergabe um einen aktiven Subwoofer zu erweitern. Normalerweise ist es am besten, wenn der Subwoofer-Pegel dem der Resolv SE Hauptlautsprecher entspricht.

Da tiefe Bässe ungerichtet sind, können unsere Ohren die Schallquelle schwerer lokalisieren, so dass die genaue Platzierung des Subwoofers nicht so wichtig ist wie die der Hauptlautsprecher. Die ideale Position befindet sich zwischen den beiden Hauptlautsprechern. Sollten Sie feststellen, dass einige Frequenzen leiser klingen als andere, versetzen Sie den Subwoofer leicht nach links oder rechts. Wenn der Subwoofer über einen Polaritätsschalter verfügt, können Sie zur Verbesserung der Basswiedergabe versuchen, ihn auf die entgegengesetzte Phase einzustellen.

Verbinden Sie die linken und rechten Kontrollraum-Ausgänge des Mischpults mit den Line-Eingängen des aktiven Subwoofers, um diesen in Ihr Monitorsystem zu integrieren. Dann verbinden Sie die Line-Ausgänge des Subwoofers mit den linken und rechten Resolv SE Lautsprechern. Führen Sie ein Audio-Signal (z.B. Musik von einer CD) durch Ihr Mischpult und erhöhen Sie den Pegel auf eine angenehme Hörlautstärke. Passen Sie schließlich die Crossover-Steuerung des Subwoofers (falls vorhanden) an die gewünschte Frequenz an.

Modell SE5
Tieftöner 5" gewebte Kohlefaser
Hochtöner 1,25" Silk Dome
Gehäusetyp 2-Wege Bassreflex-System
Gehäuse In Vinyl gehülltes 3/4" (18mm) MDF-Gehäuse mit lackierter Frontverkleidung
Frequenzgang 45Hz - 27kHz +/-3dB
Crossover-Frequenz 3,19kHz 24dB/oct		Linkwitz-Riley
Ausgangsleistung	HF (Hochfrequenz)	20 Watt effektiv
	LF (Niedrigfre-quenz)	50 Watt effektiv
Eingangsan-schlüsse	Asymmetrisch Cinch	(RCA)
	Symmetrisch	14 " Klinkenstecker (TRS)
Eingangswiderstand		10k Ohm
Bedienelemente		LautstärkereglerHOCHFREQUENZPEGEL (-2dB, 0dB, +2 dB, +4 dB)
Leistungsaufnahme		125W
Sicherung		100V - 120V T1,6AL (träge)220V - 240V T800mAL (träge)
Abmessungen (L x B x H)		8" x 8,6" x 12,3"204mm x 218mm x 312mm
Gewicht		15,25lbs6,9kg

Technische Daten

SE6 SE8
6,5" gewebte Kohlefaser 8" gewebte Kohlefaser
1,25" Silk Dome 1,25" Silk Dome
2-Wege Bassreflex-System 2-Wege Bassreflex-System
In Vinyl gehülltes 3/4" (18mm) MDF-Gehäuse mit lackierter Frontverkleidung	In Vinyl gehülltes 3/4" (18mm) MDF-Gehäuse mit lackierter Frontverkleidung
40Hz - 27kHz +/-3dB 30Hz - 27kHz +/-3dB
3,19kHz 24dB/oct Linkwitz-Riley 3,19kHz 24dB/oct Linkwitz-Riley
25 Watt effektiv 25 Watt effektiv
75 Watt effektiv 75 Watt effektiv
Cinch (RCA) Cinch (RCA)
XLR, 1⁄4" Klinkenstecker (TRS) XLR, 1⁄4"	Klinkenstecker (TRS)
10k Ohm 10k Ohm
LautstärkereglerHOCHFREQUENZPEGEL (-2dB, 0dB,+2 dB, +4 dB)	LautstärkereglerHOCHFREQUENZPEGEL (-2dB, 0dB,+2 dB, +4 dB)
175W 175W
100V - 120V T2,0AL (träge)220V - 240V T1,0AL (träge)	100V - 120V T2,0AL (träge)220V - 240V T1,0AL (träge)
9,3" x 9,9" x 13,6"236mm x 251mm x 346mm	11,2" x 12" x 16,25"285mm x 304mm x 413mm
18lbs8,2kg	25lbs11,4kg

Verkabelungsanleitung für die Resolv SE Serie

In Abhängigkeit Ihrer jeweiligen Monitor-Einrichtung gibt es verschiedene Möglichkeiten, die Geräte der Resolv SE Serie anzuschließen. Nehmen Sie den Anschluss Ihres Monitorsystems gemäß der Kabelpläne vor.

Cinch-auf-Cinch-Kabel


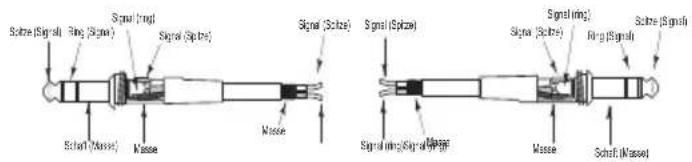

asymmetrisches ¼" auf ¼" Kabel

symmetrisches ¼" auf ¼" Kabel

asymmetrisches ¼" auf Cinch-Kabel
