BEDIENUNGSANLEITUNG PPA120BT PEAQ

DE Bedienungsanleitung

EL Οδηνίες χρήσης

EN User manual

Wichtige Sicherheitshinweise

1. Beachten Sie alle Sicherheitshinweise, um Schäden durch nicht sachgemäßen Gebrauch zu vermeiden!
2. Bewahren Sie die Gebrauchsanweisung für den weiteren Gebrauch auf. Sollte dieses Gerät an Dritte weitergegeben werden, muss diese Gebrauchsanweisung mit ausgehändigt werden.
3. Verwenden Sie keine Geräte, die beschädigt sind!
   Trennen Sie bei Beschädigungen die USB-Verbindung und kontaktieren Sie Ihren Händler.
4. Versuchen Sie nie, das Gerät selbst zu reparieren. Lassen Sie das Gerät im Falle von Störungen nur von qualifi zierten Fachleuten reparieren.
5. Öff nen Sie unter keinen Umständen das Gehäuse. Führen Sie keine Gegenstände in das Innere des Gehäuses ein.
6. Warnung! Tauchen Sie elektrische Teile des Geräts während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Gerät nie unter fließendes Wasser.
7. Nehmen Sie das Gerät nicht mit feuchten Händen, oder auf nassem Boden stehend in Betrieb.
8. Nicht in direkter Nähe von Wasser – z.B. Badewanne, Waschbecken, Spüle, Waschkübel – in einem feuchten Keller, oder in der Nähe eines Schwimmbeckens benutzen.
9. Die Benutzung von Zubehörteilen (Netzteile, USB-Kabel, usw.), die nicht zusammen mit diesem Produkt verkauft werden, kann Verletzungen und Beschädigungen verursachen. Verwenden Sie deshalb nur Originalzubehör.
10. Das Gerät nur in gemäßigten Breitengraden verwenden, Tropen und besonders feuchtes Klima vermeiden.

Deutsch

1. Halten Sie das Gerät von allen heißen Flächen und offenen Flammen fern. Betreiben Sie das Gerät immer auf einer ebenen, stabilen, sauberen und trockenen Fläche. Schützen Sie das Gerät vor extremer Hitze und Kälte, Staub, direkter Sonneneinstrahlung, Feuchtigkeit, Tropf- und Spritzwasser.
2. Stellen Sie keine schweren Gegenstände auf das Gerät. Stellen Sie keine Gegenstände mit offenen Flammen, wie z.B. Kerzen, auf oder neben das Gerät. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät.
3. Ziehen Sie das Gerät nicht am Kabel aus dem USB-Anschluss und wickeln Sie das Kabel nicht um das Gerät.
4. Vor jeder Reinigung den USB-Stecker aus dem USB-Anschluss ziehen.
5. Wichtig! Der USB-Anschluss ist nur für Geräte bestimmt, die mit einer USB-Verbindung ausgestattet sind. Andere Geräte können nicht mit dieser USB-Verbindung genutzt werden. Benutzen Sie ausschließlich das mitgelieferte USB-Kabel.
6. Im Falle einer Fehlfunktion aufgrund elektrostatischer Entladung und elektrischer kurzzeitiger Spitzen, setzen Sie das Gerät zurück, indem Sie es vom USB-Anschluss trennen, einige Sekunden warten und dann die USB-Verbindung wieder herstellen.

Bestimmungsgemäße Verwendung

• Das Produkt eignet sich zur drahtlosen und kabel gebundenen Ausgabe von Audio-Signalen.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Das Gerät ist nicht für den kommerziellen Gebrauch ge eignet. Dieses Gerät ist für den ausschließlichen Gebrauch im Haushalt konzipiert. Verwenden Sie das Gerät nicht im Freien oder im Badezimmer.

Deutsch

- Im Falle von unsachgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für eventuell auftretende Schäden übernommen werden.

Entsorgung

Das Symbol „durchgestrichene Mülltonne“ erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elek trische und elektronische Geräte können gefährliche und um welt gefährdende Stoff e enthalten. Dieses Gerät nicht im unsortierten Haus müll entsorgen. An einer ausgewiesenen Sammel stelle für Elektro- und Elektronik-Altgeräte entsorgen.

Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere In formation wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Werfen Sie das Gerät nicht in den Hausmüll, da das Gerät einen eingebauten Akku enthält.

Deutsch

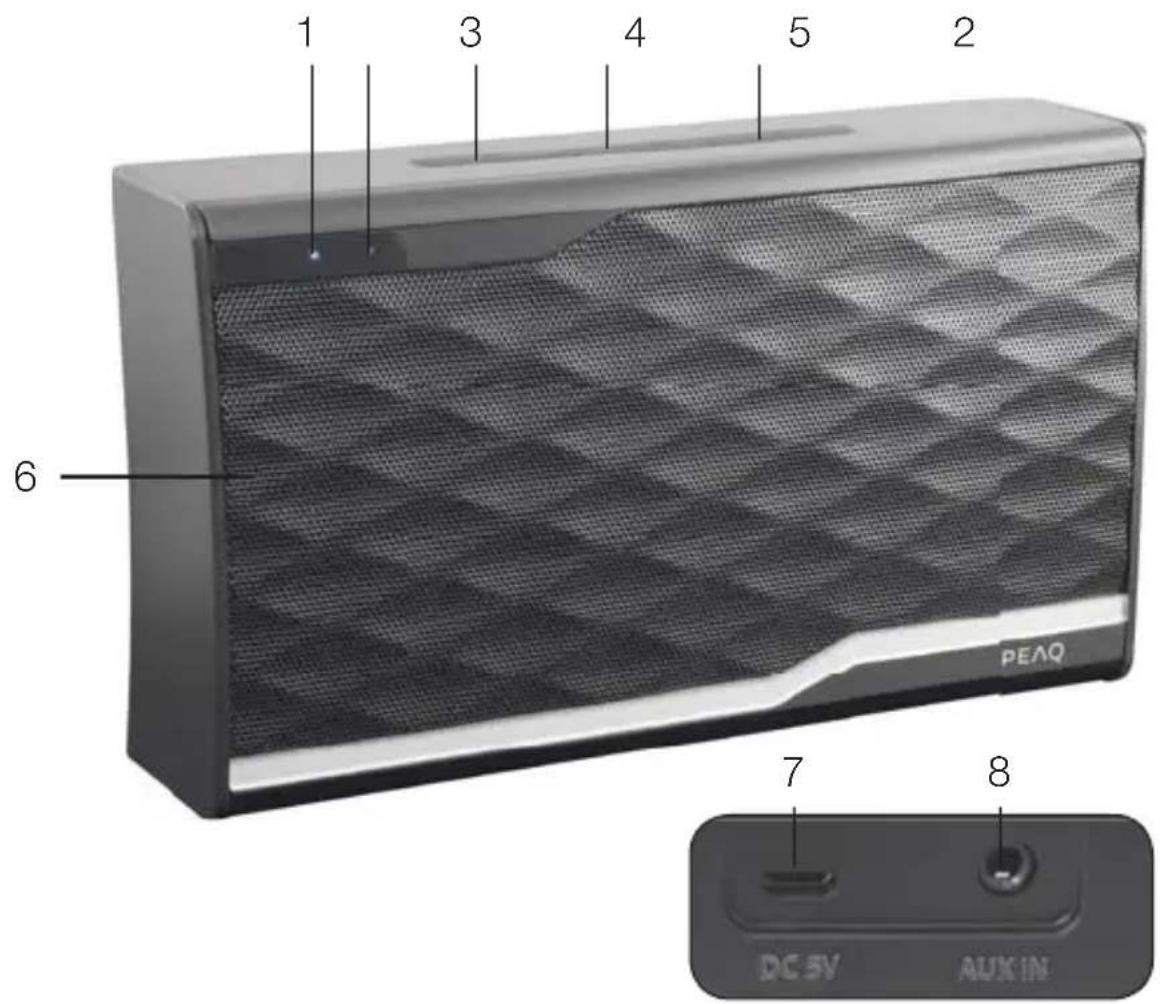

Bauteile

1 3 4 5 2 6 PEAQ 7 8 DC SV AUX IN

1. Blaue LED
2. Weiße LED

(Modell: PPA120BT-B) /

Rote LED

1 x Aufbewahrungsbeutel
1 x Netzteil
1 x USB-Kabel

1. Taste +
2. Lautsprecher

Geräterückseite:

1. USB-Port
2. Audiobuchse

1 x Audiokabel
1 x Bedienungsanleitung

Akku aufl aden

Achtung! Laden Sie den internen Akku vor der ersten Verwendung komplett auf.

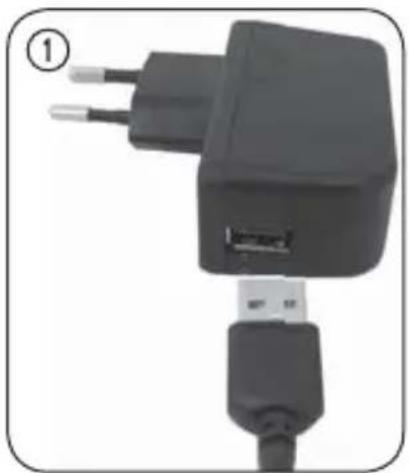

1. Verbinden Sie den USB-Stecker mit dem Netzteil (Abb. 1). Verbinden Sie den Micro-USB-Stecker Buchse an der Rückseite des Lautsprechers (Abb. 2).
2. Verbinden Sie das Netzteil mit einer Steckdose.
3. Die weiße LED (PPA120BT-B) / rote LED (PPA120BT-W) (Abb. 3) auf der Vorderseite des Lautsprechers blinkt und signalisiert, dass der Akku geladen wird. Sobald der Akku komplett aufgeladen ist, erlischt die LED.
4. Trennen Sie nach dem Ladevorgang das Netzteil vom Lautsprecher und von der Steckdose.

Hinweise:

• Laden Sie den Akku auf, wenn beide LEDs (Abb. 3) auf der Vorder seite abwechselnd blinken.
• Sie können den Akku auch über den USB-Anschluss eines Computers aufl aden. Verbinden Sie dazu den Lautsprecher über das USB-Kabel mit dem Computer.
• Teilweises Aufl aden beeinträchtigt Akku-Lebensdauer nicht.

- Aufl aden und Audio-Wiedergabe zur gleichen Zeit möglich.

Bluetooth-Verbindung herstellen

Achtung! Vor und während der Bluetooth-Übertragung darf kein Stecker mit der Buchse AUX IN auf der Rückseite des Lautsprechers verbunden sein.

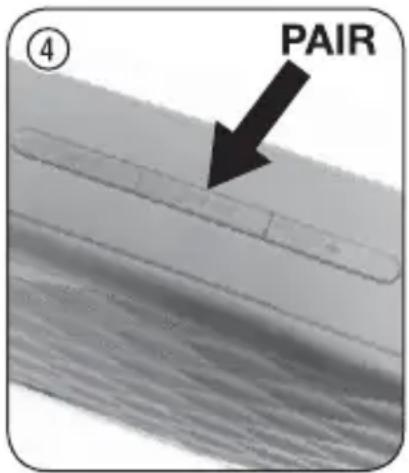

1. Drücken Sie die Taste PAIR auf der Oberseite, um den Lautsprecher einzuschalten (Abb. 4). Ein akus tisches Signal ertönt.
2. Die blaue LED (Abb. 3) auf der Vorder seite blinkt und signalisiert, dass der Laut sprecher zur Verbindung mit einem anderen Bluetooth-Gerät bereit ist.

④ PAIR

Hinweis:

Falls innerhalb von 5 Minuten keine Verbindung zu einem Bluetooth-Gerät hergestellt wird, schaltet sich der Lautsprecher automatisch aus.

1. Aktivieren Sie die Bluetooth-Funktion der Audio-Quelle (z.B. Smartphone, MP3-Player, Notebook, etc.). Wählen Sie bei der Gerätesuche „PPA120BT“ aus. Legen Sie, falls nötig, den Lautsprecher als Audio-Ausgabegerät fest. Beziehen Sie sich auf die Anleitung der Audio-Quelle.
2. Sobald die Verbindung hergestellt ist, leuchtet die blaue LED stetig (Abb. 3). Gleichzeitig ertönt ein akustisches Signal.
3. Regeln Sie die Lautstärke der Audio-Quelle zunächst auf eine niedrige Stufe und starten Sie erst danach die Audio-Wiedergabe. Nach nur wenigen Sekunden beginnt der Laut-sprecher mit der Audio-Ausgabe.

Deutsch

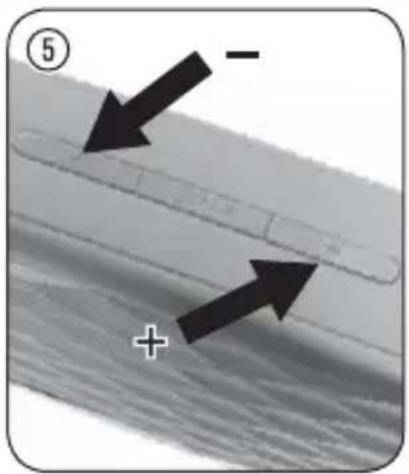

1. Regeln Sie nun die Lautstärke mit den Tasten + und – auf der Oberseite des Lautsprechers (+ = lauter, – = leiser) (Abb. 5). Bei Bedarf können Sie zusätzlich die Lautstärke der Audio-Quelle erhöhen.

2. Um den Lautsprecher auszuschalten, drücken Sie die Taste PAIR (Abb. 4). Die LED erlischt und es ertönt ein akustisches Signal.

⑤ -

Hinweise:

• Die maximale Reichweite des Lautsprechers beträgt ca. 10 Meter. Die Reichweite ist abhängig von verschiedenen Faktoren (z.B. Raumaufteilung, Wandmaterial, Reichweite der Audio-Quelle).
• Stellen Sie sicher, dass die Audio-Quelle den A2DP-Standard unterstützt.

Verbindung per Kabel

1. Verbinden Sie einen der beiden Klinkenstecker des beiliegenden Audio-Kabels mit dem Eingang AUX IN auf der Rückseite des Lautsprechers (Abb. 6)

2. Verbinden Sie das andere Ende des Audio-Kabels mit der Kopf hörerbuchse der Audio-Quelle.

3. Drücken Sie die Taste PAIR auf der Oberseite, um den Laut sprecher einzu schalten (Abb. 4). Die LED auf der rechten Seite (weiße bzw. rote Farbe) (Abb. 3) auf der Vorderseite des Lautsprechers leuchtet stetig und es ertönt ein akustisches Signal.

1. Regeln Sie die Lautstärke der Audio-Quelle zunächst auf eine niedrige Stufe und starten Sie erst danach die Audio-Wiedergabe.
2. Regeln Sie nun die Lautstärke mit den Tasten + und - auf der Oberseite des Lautsprechers (+ = lauter, - = leiser) (Abb. 5). Bei Bedarf können Sie zusätzlich die Lautstärke der Audio-Quelle erhöhen.
3. Um den Lautsprecher auszuschalten, drücken Sie die Taste PAIR (Abb. 4). Die LED erlischt und es ertönt ein akustisches Signal.

LED-Signale

LED-Farbe LED-Status Bedeutung
Linke Seite:Blau	Blinkt Bereitschaft zur Bluetooth-Verbindung
	Leuchtet Bluetooth-Verbindung hergestellt
Rechte Seite:• Weiße LED (PPA120BT-B)• Rote LED (PPA120BT-W)	Blinkt Akku wird aufgeladen
	Leuchtet Verbindung per Kabel hergestellt
Beide LEDs Blinken abwechselnd		Akku schwach

Deutsch

Reinigung

• Schalten Sie den Lautsprecher vor der Reinigung aus und trennen Sie alle Kabelverbindungen.
• Verwenden Sie ein trockenes, weiches Tuch.
  • Vermeiden Sie den Kontakt mit Wasser.
• Verwenden Sie keine aggressiven Reinigungsmittel.

Technische Daten

Netzteil

Eingang: 100 – 240 V\~, 50/60 Hz, 0,5 A

Ausgang: 5 =, 1,2 A V

Lautsprecher

Ladespannung (via USB oder

mitgeliefertes Netzteil): 5 V

Lautsprecher-Ausgangsleistung: 2 x 3 Watt RMS

Akkuspannung:	3,7	---	V
Akkukapazität:	2000		mAh
Akkulaufzeit: ca. 6 Stunden
Impedanz:	4

Frequenzgang: 60 Hz – 20 kHz

Signal-Rausch-Verhältnis:	>50 dB
Lautsprecher-∅:	50 mm
Abmessungen (B x H x T):	200 x 150 x 60 mm

Bluetooth ist eine registrierte Handelsmarke der Bluetooth SIG, Inc.

EG-KONFORMITÄTSERKLÄRUNG

Imtron GmbH erklärt in alleiniger Verantwortung, dass das Produkt

Product / Produkt: Portable Bluetooth Speaker

Trademark / Handelsmarke: PEAQ

Model / Modell: PPA120BT-B/W

die Anforderungen der aufgeführten EG-Richtlinien erfüllt:

Radio Equipment and Telecommunications Terminal Equipment Directive 1999/5/EC / Richtlinie 1999/5/EG über Funkanlagen und Telekommunikationsendeinrichtungen

• Safety / Sicherheit: EN 60065:2002+A1+A11+A2+A12

• Health / Gesundheit: EN 62479: 2010

- EMC / EMV: EN 301 489-1 V1.9.2 EN 301 489-17 V2.2.1 EN 55013: 2001+A1+A2 EN 55020:2007+A11

• Radio: EN 300 328 V1.7.1

Signature / Unterschrift:

Ditmar Krusenbaum

Managing Director /

Geschäftsführer

Imtron GmbH Wankelstraße 5 85046 Ingolstadt / Germany Date / Datum: 2013-10-30

PE∧Q

Imtron GmbH

Wankelstraße 5

D-85046 Ingolstadt
