BEDIENUNGSANLEITUNG UA24CTP5 PANASONIC

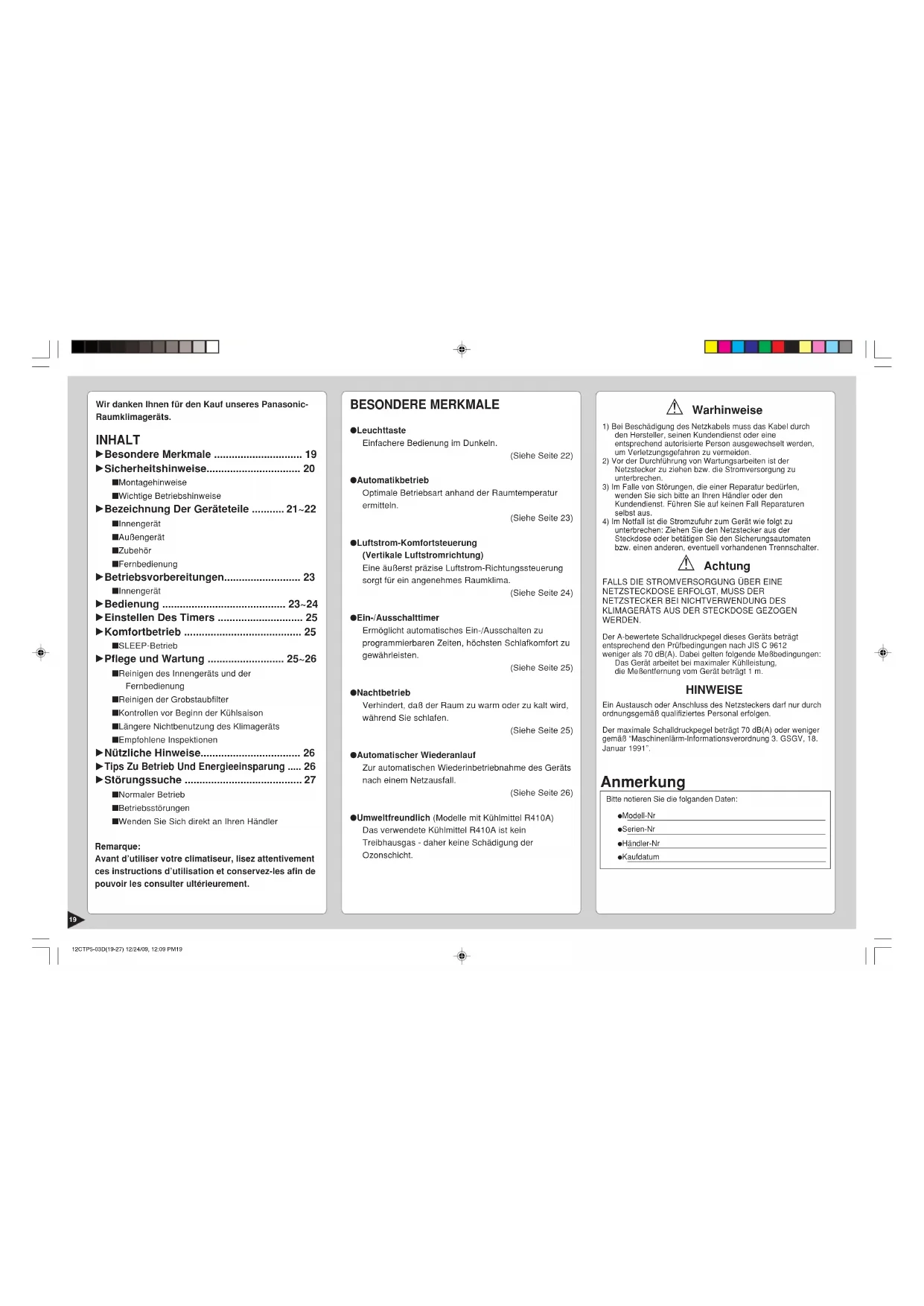

• Wir danken Ihnen für den Kauf unseres Panasonic-Raumklimageräts. INHALT :Besondere Merkmale p. 19
• :Sicherheitshinweise p. 20
• ■ Montagehinweise■ Wichtige Betriebshinweise :Bezeichnung Der Geräteteile p. 21
• ~22 ■ Innengerät■ Außengerät■ Zubehör■ Fernbedienung :Betriebsvorbereitungen p. 23
• ■ Innengerät :Bedienung p. 23
• ~24 :Einstellen Des Timers p. 25
• :Komfortbetrieb p. 25
• ■ SLEEP-Betrieb :Pflege und Wartung p. 25
• ~26 ■ Reinigen des Innengeräts und derFernbedienung■ Reinigen der Grobstaubfilter■ Kontrollen vor Beginn der Kühlsaison■ Längere Nichtbenutzung des Klimageräts■ Empfohlene Inspektionen :Nützliche Hinweise p. 26

Tips Zu Betrieb Und Energieeinsparung .....

:Störungssuche ........................................ 27 ■ Normaler Betrieb■ Betriebsstörungen■ Wenden Sie Sich direkt an Ihren HändlerRemarque:Avant d’utiliser votre climatiseur, lisez attentivementces instructions d’utilisation et conservez-les afin depouvoir les consulter ultérieurement. BESONDERE MERKMALE ● LeuchttasteEinfachere Bedienung im Dunkeln.(Siehe Seite 22)● AutomatikbetriebOptimale Betriebsart anhand der Raumtemperaturermitteln.(Siehe Seite 23)● Luftstrom-Komfortsteuerung(Vertikale Luftstromrichtung)Eine äußerst präzise Luftstrom-Richtungssteuerungsorgt für ein angenehmes Raumklima.(Siehe Seite 24)● Ein-/AusschalttimerErmöglicht automatisches Ein-/Ausschalten zuprogrammierbaren Zeiten, höchsten Schlafkomfort zugewährleisten.(Siehe Seite 25)● NachtbetriebVerhindert, daß der Raum zu warm oder zu kalt wird,während Sie schlafen.(Siehe Seite 25)● Automatischer WiederanlaufZur automatischen Wiederinbetriebnahme des Gerätsnach einem Netzausfall.(Siehe Seite 26)● Umweltfreundlich (Modelle mit Kühlmittel R410A)Das verwendete Kühlmittel R410A ist keinTreibhausgas - daher keine Schädigung derOzonschicht. ! Warhinweise 1) Bei Beschädigung des Netzkabels muss das Kabel durchden Hersteller, seinen Kundendienst oder eineentsprechend autorisierte Person ausgewechselt werden,um Verletzungsgefahren zu vermeiden.2) Vor der Durchführung von Wartungsarbeiten ist derNetzstecker zu ziehen bzw. die Stromversorgung zuunterbrechen.3) Im Falle von Störungen, die einer Reparatur bedürfen,wenden Sie sich bitte an Ihren Händler oder denKundendienst. Führen Sie auf keinen Fall Reparaturenselbst aus.4) Im Notfall ist die Stromzufuhr zum Gerät wie folgt zuunterbrechen: Ziehen Sie den Netzstecker aus derSteckdose oder betätigen Sie den Sicherungsautomatenbzw. einen anderen, eventuell vorhandenen Trennschalter. ! Achtung FALLS DIE STROMVERSORGUNG ÜBER EINENETZSTECKDOSE ERFOLGT, MUSS DERNETZSTECKER BEI NICHTVERWENDUNG DESKLIMAGERÄTS AUS DER STECKDOSE GEZOGENWERDEN.Der A-bewertete Schalldruckpegel dieses Geräts beträgtentsprechend den Prüfbedingungen nach JIS C 9612weniger als 70 dB(A). Dabei gelten folgende Meßbedingungen:Das Gerät arbeitet bei maximaler Kühlleistung,die Meßentfernung vom Gerät beträgt 1 m. HINWEISE Ein Austausch oder Anschluss des Netzsteckers darf nur durchordnungsgemäß qualifiziertes Personal erfolgen.Der maximale Schalldruckpegel beträgt 70 dB(A) oder wenigergemäß “Maschinenlärm-lnformationsverordnung 3. GSGV, 18.Januar 1991”.Bitte notieren Sie die folganden Daten:● Modell-Nr● Serien-Nr● Händler-Nr● Kaufdatum Anmerkung

SICHERHEITSHINWEISE Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch. ● Eine unsachgemäße Bedienung infolge Mißachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten. ● Die Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: ! Vorsicht Dieser Hinweis deutet darauf hin, daß seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann. ! Achtung Dieser Hinweis deutet darauf hin, daß seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann. ● Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote: Dieses Symbol auf weißem Grund weist darauf hin, daß eine bestimmte Tätigkeit NICHT durchgeführt werden darf. Diese Symbole auf schwarzem Grund weisen darauf hin, daß bestimmte Tätigkeiten durchgeführt werden MÜSSEN. OFF ■ Montagehinweise ! Vorsicht ● Nehmen Sie den Ein- und Ausbau bzw. die Neuinstallation dieses Geräts nicht selbst vor. Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, daß Wasser aus dem Gerät tropft. ● Dieses Gerät muss geerdet und mit einem Erdschlussstromunterbrecher installiert werden. Im Fall einer Fehlfunktion kann es einen Stromschlag oder Feuer verursachen. ■ Wichtige Betriebshinweise ! Vorsicht Dieses Symbol warnt vor schweren Verletzungen mit eventueller Todesfolge. ● Benutzen Sie keinen Mehrfachstecker.● Das Klimagerät darf nicht durch Einstecken undHerausziehen des Steckers ein- bzw.ausgeschaltet werden.● Das Klimagerät darf nicht mit nassen oderfeuchten Händen bedient werden.● Das Netzkabel darf nicht beschädigt oderverändert werden.● Versuchen Sie nicht, den Finger oder andereGegenstände in die Geräte zu stecken.● Gerät nicht über längere Zeiträume direkt einemkalten Luftstrom aussetzen.● Den Stecker richtig in die Steckdose stecken.● Es darf nur das vorgeschriebene Netzkabelverwendet werden.● Bei Störungen (z. B. verbrannter Geruch) ist dasKlimagerät auszuschalten und der Netzsteckerzu ziehen. ! Achtung Dieses Symbol warnt vor Verletzungen.

Ziehen Sie den Stecker nicht am Netzkabel heraus. Das Klimagerät darf nicht mit Wasser gereinigt werden.● Gerät nicht für andere Zwecke (z.B.Konservierung) verwenden.● Stellen Sie keine Verbrennungsgeräte imdirekten Zuluftstrom des Klimageräts auf.● Ne pas s’asseoir ou placer quoi que ce soit surl’appareil d’extérieur. Netzschalter vor jeder Reinigung auf AUS stellen.● Lüften Sie den Raum regelmäßig.● Nach längerer Verwendung dieMontagehalterung auf Schäden kontrollieren.● Unterbrechen Sie die Stromversorgung, wenndas Gerät längere Zeit nicht benutzt wird. ● Das Raumklimagerät muß geerdet werden. Eine unsachgemäße Erdung kann elektrische Schläge zur Folge haben. ● Gerät nicht in explosionsgefährdeten Bereichen installieren. Wenn sich in direkter Nähe des Klimageräts brennbare Gase ansammeln, könnten diese durch das Gerät entzündet werden. ● Die Kondensatleitung muß korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten. ! Achtung OFF OFF

12CTP5-03D(19-27) 12/24/09, 12:09 PM2021

BEZEICHNUNG DER GERÄTETEILE

■ Innengerät 1 Luftauslaß 2 Netzkabel 3 Lufteinlaß 4 Grobstaubfilter (hinter der Abdeckung) 5 Manuelle Luftlenklamelle für horizontale Zuluftrichtung 6 Luftlenklamelle für vertikale Zuluftrichtung ● Innengerät-Steuerung 1 Betriebsanzeigen 2 Signalempfänger 1 Funktionstaste für Betrieb ohne Fernbedienung 2 Anzeige “Timer-Betrieb” – GRÜN 3 Timer-Anzeige – ORANGE 4 Anzeige “SLEEP-Betrieb” – ORANGE 5 Luftschwenkmodus-Anzeige – ORANGE ■ Außengerät ■ Zubehör ● Fernbedienung ● Mehrsprachiger Aufkleber für Fernbedienung ● Fernbedienungshalter ● Zwei (AAA) R03-Trockenbatterien oder gleichwertige Batteriendry OFF/ON

1 Luftansaugöffnungen 2 Rohrleitungen 3 Anschlußkabel 4 Luftauslaß 5 Kondensatleitung

BEZEICHNUNG DER GERÄTETEILE

■ Fernbedienung ● Fernbedienungssignal.• Zwischen der Fernbedienung und dem Klimagerätdürfen sich keine Hindernisse befinden.• Maximale Entfernung: 10 m.• Bei Signaleingang ertönt ein kurzer oder ein langerPiepton.● Hinweise zur Verwendung der Fernbedienung.• Lassen Sie die Fernbedienung nicht fallen.• Die Fernbedienung darf nicht naß werden.• Manche fluoreszierende Lampen können denSignalempfang beeinträchtigen. Wenden Sie sich indiesem Fall bitte an Ihren Fachhändler.● Die Fernbedienung vor direkter Sonneneinstrahlungschützen und nicht in die Nähe von Wärmequellenwie Heizkörpern usw. platzieren.● Einlegen der Batterien 1 Leicht auf die Markierung OPEN drücken und die Abdeckung abziehen. 2 Batterien einlegen – Auf korrekte Einbaurichtung achten.● Hinweise zu den Batterien Die Betriebsdauer der Batterien beträgt etwa ein Jahr. Beim Ersetzen der Batterien ist folgendes zu beachten• Die Batterien sind jeweils durch zwei neue Batteriendes gleichen Typs zu ersetzen.• Es sollten keine wiederaufladbaren Ni-Cd-Akkusverwendet werden.• Die Batterien sind zu entfernen, wenn dasKlimagerät längere Zeit nicht benutzt wird. Handhabung der Fernbedienung bei Decken-/Wandmontage.• Die Fernbedienung parallel zum Boden richten(Siehe folgende Darstellung.)1 Sender2 Anzeigefeld3 Tasten zum Einstellen der Raumtemperatur(leuchttaste)4 Betriebsarten-Wahltaste5 Programmiertaste für Einschaltfunktion(leuchttaste)6 Zeit- bzw. Timereinstelltasten7 Timer-Wahltaste8 Ein/Aus-Taste(leuchttaste)9 Programmiertaste für Ausschaltfunktion0 Autom. Luftstromsteuerung! Einstell-/Löschtaste für Timer@ Taste zum manuellen Einstellen der Zuluftrichtung# Reset-Kontakte zum(Mit spitzem Gegenstand eindrücken, um denSpeicher zu löschen) 1.5V 1.5V

A B KühlmodellWärmepumpenmodell

Das Signal ändert sich wie in der untenstehenden Abbildung.Dies bedeutet, dass die Empfangsbedingungen schlecht sindund das Signal nicht korrekt verarbeitet werden kann

O.K. OUT (Abb. 1) Horizontale Ebene(Abb. 2)12CTP5-03D(19-27) 12/24/09, 12:09 PM2223 BETRIEBSVORBEREITUNGEN ■ Innengerät 1 Netzstecker an eine getrennt abgesicherte Spannungsversorgung anschließen. ■ Einstellen der Temperatur

• Taste 3 drücken, um die Temperatur zu erhöhen bzw. zu senken.

• Die Solltemperatur kann zwischen: 16°C ~ 30°C

• Empfohlene Temperaturbereiche:

• Bei AUTO-Betrieb Taste 3 drücken, um die Auswahl vorzunehmen:-

• Regelung auf 2°C über Standardtemperatur.

• Regelung auf Standardtemperatur.

• Regelung auf 2°C unter Standardtemperatur. ● Standardtemperatur Kühlmodell

• In der Betriebsart AUTO (Automatik) ermittelt das Klimagerät die aktuelle Raumtemperatur und stellt entsprechend die erforderliche Betriebsart ein (Kuhlen, Mildes Trocknen).

Eine einmal gewählte Betriebsart verändert sich nicht mehr. Wärmepumpenmodell

• Bei Start des Automatikbetriebs geht das Gerät je nach Raumtemperatur selbsttätig auf Heiz-, Kühl- oder Betriebsart Mildes Trocknen.

• Die Betriebsarten können sich bei Bedarf in Abständen von 60 Minuten ändern. Kühlmodell

unter Raumtemperatur Wärmepumpenmodell

unter Raumtemperatur

● Hinweise zu den Betriebsarten COOL – Kühlbetrieb

• Zur Regelung der Raumtemperatur auf Ihr bevorzugtes Komfortniveau. AUTO – Automatikbetrieb

• Optimale Betriebsart anhand der Raumtemperatur ermitteln.

• Im Automatikbetrieb erfolgt keine Temperaturanzeige auf der Fernbedienung. DRY – Betriebsart Mildes Trocknen

• Sehr schonender Kühlbetrieb mit anschließender Entfeuchtung. Die Raumtemperatur wird dadurch nicht verringert.

• In der Betriebsart Mildes Trocknen läuft der Ventilator mit niedriger Drehzahl. HEAT – Heizbetrieb (nur bei Wärmepumpenmodell)

• Die Wärme zur Beheizung des Raumes wird der Außenluft entnommen. Bei sinkenden Außentemperaturen kann die Heizleistung des Geräts daher zurückgehen.

• Abtauautomatik Entsprechend der jeweiligen Außentemperaturewird der Betrieb des Klimagerats gelegentlich unterbrochen, damit das am Außengerät entstandene Eis abgetaut wird. FAN – Luftumwälzbetrieb (nur Kühlmodell)

• Erwärmte Luft steigt nach oben und sammelt sich im oberen Bereich des Raums an. Die Luftzirkulation leitet die warme Luft nach unten und erhöht auf diese Weise die Heizwirkung. Im Vergleich zur Deckenmontage muss die Temperatur bei Bodenmontage höher eingestellt werden. Bei Deckenmontage Bei Bodenmontage BEDIENUNG ■ Inbetriebnahme

• Die grüne Netz-Anzeigeleuchte (POWER) am Raumgerät leuchtet auf.

• Zum Abschalten Taste erneut drücken. ■ Einstellmodus

• Taste 2 drücken, um die Auswahl vorzunehmen:- Kühlmodell AUTO – Automatikbetrieb COOL – Kühlbetrieb DRY – Betriebsart Mildes Trocknen FAN – Luftumwälzbetrieb Wärmepumpenmodell AUTO – Automatikbetrieb HEAT – Heizbetrieb COOL – Kühlbetrieb DRY – Betriebsart Mildes Trocknen

■ Einstellung der Ventilatordrehzahl

• Taste 4 drücken, um die Auswahl vorzunehmen:- FAN – Niedrige Drehzahl FAN – Mittlere Drehzahl FAN – Hohe Drehzahl AUTO FAN – Automatische Drehzahl Bei eingestellter Ventilatorautomatik wird die Ventilatordrehzahl automatisch an die jeweils herrschenden Bedingungen angepaßt. Im Kühlbetrieb wird der Ventilator gelegentlich abgeschaltet. ■ Vertikale Luftstromrichtung ● Manuelle Steuerung

• Taste 5 für manuelle Luftstromsteuerung drücken und bei der gewünschten Einstellung freigeben.

• Kühlen / Entfeuchten / Heizen (nur bei Wärmepumpenmodell) Sie können die Luftstromrichtung per Fernbedienung nach Wunsch einstellen. Dies ist praktisch, wenn Sie sich z. B. nach dem Baden abkühlen wollen. Sie können die Luftstromlamelle zum Kühlen oder Entfeuchten in einem Bereich zwischen horizontal und 25° nach unten einstellen. Zum Heizen können Sie sie zwischen Horizontalstellung und 45° (nach unten) positionieren. (nur bei Wärmepumpenmodell)

Einstellung der waagerechten Luftströmungsrichtung ● Verwenden Sie dieses Klimagerät unter folgenden Bedingungen: Kühlmodell

Die horizontale Zuluftrichtung wird von Hand am Gerät eingestellt. ● Hinweise

• Wenn das Gerät für längere Zeit nicht benutzt wird, sollte die Stromversorgung abgeschaltet werden. Ansonsten werden auch dann etwa 2,0 W Strom verbraucht, wenn das Innengerät mit der Fernbedienung abgeschaltet wurde.

• Wenn das Gerät abgeschaltet und sofort wieder eingeschaltet wird, geht es erst nach 3 Minuten wieder in Betrieb. Wärmepumpenmodell DBT: Trockenkugeltemperatur WBT: Feuchtkugeltemperatur Höchsttemperatur Mindesttemperatur DBT

Innen Außen (°C) (°C) DBT: Trockenkugeltemperatur WBT: Feuchtkugeltemperatur Höchsttemperatur-Kühlbetrieb (Höchsttemperatur-Heizbetrieb) Mindesttemperatur-Kühlbetrieb (Mindesttemperatur-Heizbetrieb) DBT

(-6) Innen Außen Horizontal Nach unten ● Automatikbetrieb

• Taste 6 für automatische Luftstromsteuerung drücken.

• Kühlen / Mildes Trocknen Die Luftstromlamelle schwenkt automatisch nach oben und unten. Dadurch entsteht eine erfrischende Brise.

• Heizen (nur bei Wärmepumpenmodell) Wenn die Temperatur der ausgeblasenen Luft zu Beginn des Heizbetriebs noch nicht sehr warm ist, wird die Luft horizontal ausgeblasen. Mit steigender Ausblastemperatur wird die Luft nach unten ausgeblasen. 12CTP5-03D(19-27).p65 22/1/10, 2:09 PM2425 KOMFORTBETRIEB ■ SLEEP-Betrieb Zur komfortablen Raumtemperatur-Regelung während des Schlafs:-

• Die SLEEP-Anzeigeleuchte am Raumgerät leuchtet auf.

• Um diese Betriebsart zu beenden, ist die Taste erneut zu drücken. ● Funktionsdetails SLEEP-Betrieb

• Sobald die Raumtemperatur den eingestellten Wert erreicht hat, schaltet das Gerät automatisch auf reduzierten Luftstrom.

• Die Dauer des Nachtbetriebs beträgt 8 Stunden.

• Wenn diese Funktion gleichzeitig mit dem Timer verwendet wird, hat der Timer Vorrang. Kühlmodell Wärmepumpenmodell

EINSTELLEN DES TIMERS

• Wählen Sie mit der Timer-Taste 1 eine Timerfunktion.

Timer-Anzeige – wird angezeight.

Es stehen die folgenden fünf Timerfunktionen zur Wahl. Mit jedem Tastendruck schalten Sie in Pfeilrichtung der Reihe nach auf die jeweils nächste Timerfunktion um. Ausschalttimer Beispiel: Betrieb stoppt 1 Std. nach Aktivieren des Timers. Timergesteuerte Beispiel: Einschaltfunktion Betrieb startet nach 6 Std. Timergesteuerte Beispiel Aus-und Klimaanlage stoppt Einschaltfunktion nach 1 Stunde und schaltet sich nach 5 Std. wieder ein. Timergesteuerte Beispiel: Ein- und Klimaanlage schaltet Ausschaltfunktion sich nach10 Stunden ein und schaltet sich nach 8 Std. Betrieb wieder ab.

• Drücken Sie zum Einstellen der gewünschten Stundenanzahl die Taste 2 bzw. 3 des Timers. (Stundenzahl, die eingestellt werden kann : 1 ~ 12)

• Drücken Sie die Einstell-/Löschtaste 4 für Timer

Reinigen des Innengeräts und der Fernbedienung

Wischen Sie das Klimagerät mit einem weichen, trockenenTuch ab. Gerät nur mit handwarmem Wasser (max. 40°C) reinigen.Keine flüssigen Reinigungsmittel verwenden. ■ Reinigen der Grobstaubfilter (Hinweis:- Bei stark staubhaltiger Umgebungsluft sind die Filterin zweiwöchentlichen Abständen zu reinigen. DieWeiterverwendung verschmutzter Filter vermindert die Kühl-bzw. Heizleistung). Entfernen Sie den Staub mit einem Staubsauger. Waschen Sie die Rückseite des Filters mit Wasser ab. Stark verschmutzte Filter können Sie mit Wasser und Seifeoder einem milden Haushaltsreiniger abwaschen. Lassen Sie die Filter trocknen, und setzen Sie sie wieder ein.Achten Sie darauf, daß der Hinweis “FRONT” nach vorne zeigt. Beschädigte Grobstaubfilter.Ersatzfilter erhalten Sie bei Ihrem Klimageräte-Fachhändlerunter der Bestellnummer: CWD001088. Zur Reinigung des Geräts niemals Benzin, Verdünnung,Scheuerpulver oder mit Lauge bzw. ätzenden Flüssigkeitengetränkte Lappen verwenden.Beginn derTemperatur-verschiebung.Temperatur-rückgang ca. 3°C.• Gerät geht im SLEEP-Modus aufKühl- bzw. Betriebsart MildesTrocknen, um eine zu starkeAbkühlung zu vermeiden.• Gerät geht im SLEEP-Modus aufHeizbetrieb, um eine zu starkeAufheizung zu vermeiden.Nachtbetrieb wird eingeschaltet.0 bis 1 stundeNach etwa 8-stündigem SLEEP-Betriebschaltet das Gerät automatisch ab.Temperatur-rückgang ca. 2°C Temperaturer-höhung um ca.0,5°C.Temperaturer-höhung um ca. 0,5°C.Temperatur Zeit ← 1 stunde →

OFF Zeit Temperaturerhöhungum ca. 0,5°C.TemperaturNachtbetrieb wirdeingeschaltet.Beginn derTemperatur-verschiebung.0 bis 1 stunde← 1 stunde →Temperaturer-höhung um ca.0,5°C.• Gerät geht im SLEEP-Modus auf Kühl- bzw. BetriebsartMildes Trocknen, um eine zustarke Abkühlung zu vermeiden.

Nach etwa 8-stündigem SLEEP-Betriebschaltet das Gerät automatisch ab.

■ Kontrollen vor Beginn der Kühlsaison ● Luftfilter reinigen, wieder einsetzen und die Klimaanlagen betreiben ● Ist der Abluftsrom kalt bzw. warm? Eine normale Funktion liegt vor, wenn 15 Minuten nachBetriebsbeginn folgende Temperaturdifferenz zwischen derLufteinlass und Luftauslassöffnung feststellbar ist:- ● Sind Lufteintritt und Luftaustritt blockiert? ● Sind die Batterien der Fernbedienung erschöpft? Wenn die Anzeige auf dem Display der Fernbedienungschwach erscheint, sind die Batterien auszuwechseln. ■ Längere Nichtbenutzung des Klimageräts 1 Zur inneren Trocknung des Raumgeräts ist das System

2 - 3 Stunden lang unter folgenden Bedingungen zubetreiben:-

2 Gerät ausschalten und Netzstecker abziehen. 3 Nehmen Sie die Batterien aus der Fernbedienung. ■ Empfohlene Inspektionen

• Nach Betrieb über mehrere Jahreszeiten verschmutzt dasGerät und seine Leistung lässt nach. Ein verschmutztesGerät kann je nach Einsatzbedingungen einenunangenehmen Geruch abgeben, zudem besteht dieGefahr der Verunreinigung des Entfeuchtungssystems mitStaub. Neben der regelmäßigen Reinigung sollte dahereine saisonale Inspektion durchgeführt werden.(wenden Sie sich bitte an Ihren Vertragshändler).

■ Automatikbetrieb ● Automatikbetrieb

• Wenn die Fernbedienung defekt oder nicht zur Hand ist, drücken Sie die Taste AUTO OPERATION, um das Gerät in Automatikbetrieb zu schalten.

• Beim Drücken der Taste für den Betrieb ohne Fernbedienung begibt sich das Gerät sofort in den Automatikbetrieb, allerdings kann in dieser Betriebsart nicht die Temperatur eingestellt werden.

Die Netzleuchte am Raumgerät beginnt zu blinken, bis die automatische Wahl der Betriebsart erfolgt ist.

• Um diese Betriebsart aufzuheben, ist die Taste erneut zu drücken. ■ Stromausfall bei programmiertem Timer

• Die Einstellung des Timers geht bei Netzausfall verloren. Stellen Sie den Timer nach Wiederkehr der Netzspannung neu ein. ■ Schutz bei Gewitter

• Dieses Klimagerät ist mit einem eigenen Überspannungsschutz versehen. Um Ihr Klimagerät darüber hinaus jedoch gegen häufige und starke Blitzeinschläge zu schützen, sollten Sie die Stromversorgung unterbrechen und den Stecker aus der Steckdose ziehen. ■ Automatischer Wiederanlauf

• Kehrt nach einem Stromausfall die Versorgung zurück, setzt der Betrieb automatisch nach 3 – 4 Minuten wieder ein.

• Bei Wiederkehr der Netzspannung geht das Gerät in der zuvor eingestellten Betriebsart und mit unveränderter Luftstrom-Richtung in Betrieb, da es nicht über die Fernbedienung ausgeschaltet wurde.

ENERGIEEINSPARUNG ■ Temperatureinstellung

• Durch richtige Einstellung lassen sich ca. 10% des Stromverbrauchs sparen.

• Stellen Sie hierzu die Temperatur entsprechend höher bzw. niedriger als eigentlich gewünscht ein. Kühlmodell Kühlbetrieb (COOL) : 1°C höher Wärmepumpenmodell Kühlbetrieb (COOL) : 1°C höher Heizbetrieb (HEAT) : 2°C tiefer ■ Luftfilter

• Die Luftfilter alle 2 Wochen reinigen.

• Durch vershmutzte Filter kann sich die Kühl-bzw. Heizleistung verringen. ■ Fenster und Türen geschlossen halten

• Andernfalls wird die Kühl- bzw. Heizwirkung reduziert; es fallen unnötige Stromkosten an. ■ Außengerät

• Der Luftausblas des Außengeräts darf nicht verstellt oder verschlossen werden, da sich sonst die Kühl- bzw. Heizleistung verringert. ■ Timer und Nachtbetrieb

• Stellen Sie das Gerät auf SLEEP-Betrieb, während Sie schlafen, bzw. auf Timer-Betrieb, wenn Sie den Raum verlassen. So lässt sich wertvolle Energie sparen. ■ Keine direkte Sonneneinstrahlung

• Halten bei Kühlbetrieb die Vorhänge oder Gardinen geschlossen, um direkte Sonneneinstrahlung zu vermeiden. Kühlmodell COOL –> mindestens 8°C Wärmepumpenmodell COOL –> mindestens 8°CHEAT –> mindestens 14°C Kühlmodell Gebläsebetrieb (FAN) Wärmepumpenmodell Kühlbetrieb (COOL) mit 30°CEinstelltemperatur. Drücken Sie die Zwangsbetriebstaste

■ Wenden Sie Sich direkt an Ihren Händler In folgenden Fällen bitte Gerät ausschalten, Netzstecker ziehen und schnellstmöglich den Händler verständigen.

• Ungewöhnlich laute Betriebsgeräusche.

• Wasser oder ähnliches ist versehentlich in die Fernbedienung gelangt.

• Wasser tropft aus dem Inneng0erät.

• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

• Der Sicherungsautomat löst häufig aus.

• Netzkabel und Stecker werden ungewöhnlich warm. STÖRUNGSSUCHE ■ Normaler Betrieb Fragen?

• Beim Wiedereinschalten läuft das Gerät etwa 3 Minuten lang nicht.

• Es ist das Geräusch von fließendem Wasser zu hören.

• Es sieht aus, als käme Nebel aus dem Klimagerät.

• Une odeur étrange flotte dans la pièce.

• Austritt von Wasser oder Dampf aus dem Raumgerät.

• Bei eingestellter Ventilatorautomatik bleibt der Ventilator des Klimageräts hin und wieder stehen.

• (nur bei Wärmepumpenmodell) Das Gerät bleibt im Heizbetrieb etwa 12 minuten lang stehen. (Netzkontrollleuchte blinkt).

• (nur bei Wärmepumpenmodell) Im Heizbetrieb kommt es vor, daß der Ventilator des Innengeräts zeitweise abgeschältet wird. Antworten

• Dies dient zum Schutz des Geräts. Warten Sie, bis das Gerät in Betrieb geht.

• Es handelt sich um das normale Kühlmittel- Fließgeräusch im Gerät.

• Kondensatbildung ist möglich, wenn der Luftstrom aus dem Klimagerät den Raum abkühlt.

• Grund ist möglicherweise ein modriger Geruch aus Wänden, Teppich, Möbel oder Kleidung im Raum.

• Im Kühl- bzw. Trockenbetrieb kondensiert Luftfeuchtigkeit auf den kalten Flächen der Leitungen zum Außengerät und tropft von dort ab.

• Auf diese Weise wird vermieden, daß Gerüche aus der Umgebung verbreitet werden.

• Dies dient zum Abtauen des Außengeräts (Defroster-Betrieb). Die Dauer dieser Funktion ist auf ca. 12 Minuten begrenzt. Vom Außengerät kann anschließend Wasser abtropfen. Warten Sie das Ende dieser Funktion ab (Aufleuchten der Netzleuchte). (Bei sehr tiefen Außentemperaturen und hoher Luftfeuchtigkeit kann sich Frost auf dem Außengerät bilden).

• Dies dient zur Verhinderung eines unerwünschten Kühleffekts bei Heizbetrieb. Bitte kontrollieren

• Hat der Sicherungsautomat ausgelöst?

• Wurde der Netzstecker gezogen?

• Wurde der Timer falsch eingestellt?

• Wurde das Gerät schief montiert?

• Wurde die Temperatur falsch eingestellt?

• Sind die Filter verschmutzt?

• Sind die Luftein- oder -auslässe des Außengeräts zugestellt?

• Stehen irgendwelche Fenster oder Türen offen?

• Batterien korrekt eingesetzr (+) und (–)? ■ Betriebsstörungen Fragen?

• Das Klimagerät läuft gar nicht.

• Das Klimagerät gibt ein lautes Betriebsgeräusch ab.

• Klimagerät erreicht keine wirksame Kühl- bzw. Heizleistung.

• Fernbedienung / anzeige funktioniert nicht
