UA24CTP5 - Klima PANASONIC - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU UA24CTP5 PANASONIC

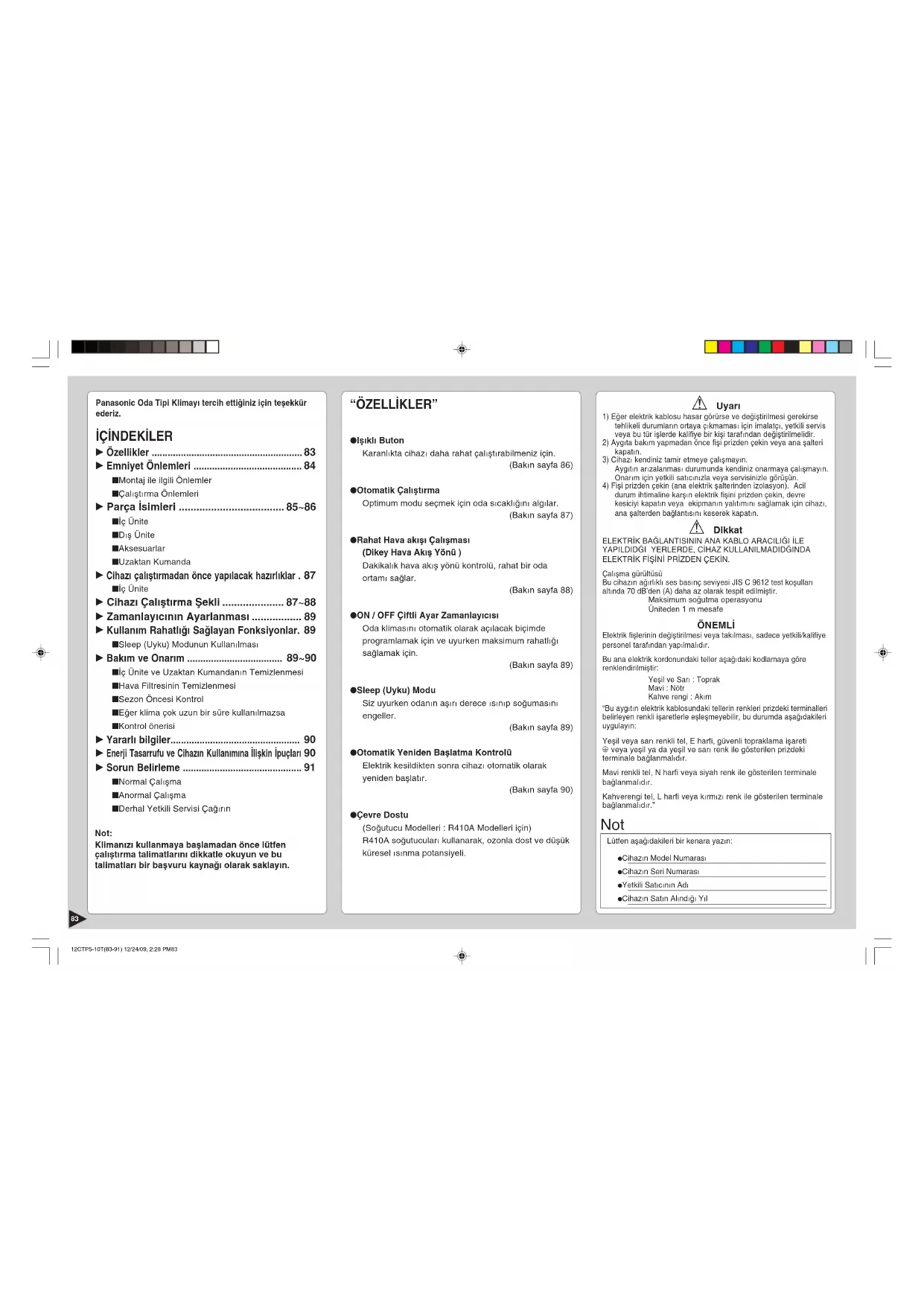

Panasonic Oda Tipi Klimayı tercih ettiğiniz için teşekkürederiz. İÇİNDEKİLER

■ Montaj ile ilgili Önlemler■ Çalıştırma Önlemleri : Parça İsimleri .................................... 85~86 ■ İç Ünite■ Dış Ünite■ Aksesuarlar■ Uzaktan Kumanda

Cihazı çalıştırmadan önce yapılacak hazırlıklar .

■ İç Ünite : Cihazı Çalıştırma Şekli ..................... 87~88 : Zamanlayıcının Ayarlanması ................. 89

Kullanım Rahatlığı Sağlayan Fonksiyonlar.

■ Sleep (Uyku) Modunun Kullanılması

Bakım ve Onarım .................................... 89~90 ■ İç Ünite ve Uzaktan Kumandanın Temizlenmesi■ Hava Filtresinin Temizlenmesi■ Sezon Öncesi Kontrol■ Eğer klima çok uzun bir süre kullanılmazsa■ Kontrol önerisi

Enerji Tasarrufu ve Cihazın Kullanımına İlişkin İpuçları

■ Normal Çalışma■ Anormal Çalışma■ Derhal Yetkili Servisi Çağırın Not: Klimanızı kullanmaya başlamadan önce lütfençalıştırma talimatlarını dikkatle okuyun ve butalimatları bir başvuru kaynağı olarak saklayın. “ÖZELLİKLER” ● Işıklı ButonKaranlıkta cihazı daha rahat çalıştırabilmeniz için.(Bakın sayfa 86)● Otomatik ÇalıştırmaOptimum modu seçmek için oda sıcaklığını algılar.(Bakın sayfa 87)● Rahat Hava akışı Çalışması(Dikey Hava Akış Yönü )Dakikalık hava akış yönü kontrolü, rahat bir odaortamı sağlar.(Bakın sayfa 88)● ON / OFF Çiftli Ayar ZamanlayıcısıOda klimasını otomatik olarak açılacak biçimdeprogramlamak için ve uyurken maksimum rahatlığısağlamak için.(Bakın sayfa 89)● Sleep (Uyku) ModuSiz uyurken odanın aşırı derece ısınıp soğumasınıengeller.(Bakın sayfa 89)● Otomatik Yeniden Başlatma KontrolüElektrik kesildikten sonra cihazı otomatik olarakyeniden başlatır.(Bakın sayfa 90)● Çevre Dostu(Soğutucu Modelleri : R410A Modelleri için)R410A soğutucuları kullanarak, ozonla dost ve düşükküresel ısınma potansiyeli. ! Uyarı 1) Eğer elektrik kablosu hasar görürse ve değiştirilmesi gerekirsetehlikeli durumların ortaya çıkmaması için imalatçı, yetkili servisveya bu tür işlerde kalifiye bir kişi tarafından değiştirilmelidir.2) Aygıta bakım yapmadan önce fişi prizden çekin veya ana şalterikapatın.3) Cihazı kendiniz tamir etmeye çalışmayın.Aygıtın arızalanması durumunda kendiniz onarmaya çalışmayın.Onarım için yetkili satıcınızla veya servisinizle görüşün.4) Fişi prizden çekin (ana elektrik şalterinden izolasyon). Acildurum ihtimaline karşın elektrik fişini prizden çekin, devrekesiciyi kapatın veya ekipmanın yalıtımını sağlamak için cihazı,ana şalterden bağlantısını keserek kapatın. ! Dikkat ELEKTRİK BAĞLANTISININ ANA KABLO ARACILIĞI İLEYAPILDIDĞI YERLERDE, CİHAZ KULLANILMADIDĞINDAELEKTRİK FİŞİNİ PRİZDEN ÇEKİN.Çalışma gürültüsüBu cihazın ağırlıklı ses basınç seviyesi JIS C 9612 test koşullarıaltında 70 dB’den (A) daha az olarak tespit edilmiştir.Maksimum soğutma operasyonuÜniteden 1 m mesafe ÖNEMLİ Elektrik fişlerinin değiştirilmesi veya takılması, sadece yetkili/kalifiyepersonel tarafından yapılmalıdır.Bu ana elektrik kordonundaki teller aşağıdaki kodlamaya görerenklendirilmiştir:Yeşil ve Sarı : ToprakMavi : NötrKahve rengi : Akım“Bu aygıtın elektrik kablosundaki tellerin renkleri prizdeki terminalleribelirleyen renkli işaretlerle eşleşmeyebilir, bu durumda aşağıdakileriuygulayın:Yeşil veya sarı renkli tel, E harfi, güvenli topraklama işareti! veya yeşil ya da yeşil ve sarı renk ile gösterilen prizdekiterminale bağlanmalıdır.Mavi renkli tel, N harfi veya siyah renk ile gösterilen terminalebağlanmalıdır.Kahverengi tel, L harfi veya kırmızı renk ile gösterilen terminalebağlanmalıdır.”Lütfen aşağıdakileri bir kenara yazın:● Cihazın Model Numarası● Cihazın Seri Numarası● Yetkili Satıcının Adı● Cihazın Satın Alındığı Yıl Not

12CTP5-10T(83-91) 12/24/09, 2:28 PM8384

TURKISH ■ Çalıştırma Önlemleri ! Uyari Bu işaret ölüm veya ciddi yaralanmaya karşı uyarır. ● Bir prize birden fazla fiş takmayın. Cihazı açıkken çalıştırmak için fişi prize takmayın.Cihazı kapatmak için fişi prizden çekmeyin.● Cihazı çalıştırırken ıslak elle temas etmeyin.● Elektrik kordonuna hasar vermeyin veyakordonu bozmayın.● Parmaklarınızı veya yabancı cisimleri iç ve dışüniteden içeri sokmayın. Doğrudan soğuk esinti altında uzun süre kalmayın.● Fişi prize düzgün bir şekilde takın.● Belirtilen nitelikte bir elektrik kablosu kullanın. Eğer anormal bir durum (yanık kokusu, vs.) meydanagelirse cihazı kapatın ve fişi prizden çekin. ! Dikkat Bu işaret yaralanmaya karşı uyarır.

Elektrik bağlantısını kesmek için kordonu çekmeyin.● Cihazı suyla yıkamayın. Cihazı, saklama gibi başka amaçlar için kullanmayın.● Cihazın hava üfleme yönünde herhangi birısıtma cihazı kullanmayın.● Dış ünite üzerine oturmayın veya üzerineherhangi bir şey koymayın. Cihazı temizlemeye başlamadan önce kapatın.● Odayı düzenli olarak havalandırın.● Uzun süre kullanımdan sonra, üzerine cihazmonte edilen rafın hasar görüp görmediğinikontrol edin.● Cihaz çok uzun süre kullanılmazsa ana şalterikapatın. ■ Montaj ile ilgili Önlemler ! Uyari ● Cihazı kendiniz monte etmeyin, sökmeyin veya yerini değiştirmeyin. Hatalı yapılan montaj sızıntıya, elektrik çarpmasına ve yangına neden olabilir. Lütfen cihazın montaj işi için yetkili satıcınıza veya bir ustaya yaptırın. ● Bu donatımın topraklanması ve sisteme Toprak Kaçaği Devre Kesicisi konması zorunludur. Hatalı çalışma halinde sistem elektrik çarpması ve yangın doğurabilir.

Cihazı çalıştırmadan önce aşağıda verilen “Emniyet Önlemlerini” dikkatle okuyun. ● Cihazı çalıştırırken kullanıcıların, diğer insanların yaralanmasını ve eşyaların hasar görmesini önlemek için aşağıdaki talimatlara uyun. ● Aşağıdaki talimatlara uyulmaması nedeniyle gerçekleşen yanlış çalıştırma insanların yaralanmasına ve cihazın hasar görmesine neden olabilir. Meydana gelebilecek bu durumların ciddiyeti aşağıdaki şekilde sınıflandırılmıştır: ! Uyari Bu işaret ölüm veya ciddi yaralanmaya karşı uyarır. ! Dikkat Bu işaret eşyalarda oluşabilecek hasara karşı uyarır. ● Uyulacak talimatlar aşağıdaki semboller ile sınıflandırılmıştır: Bu sembol (beyaz fonda) YASAK olan bir davranışı belirtir. Bu semboller (siyah fonda) ZORUNLU olan davranışları belirtirler. OFF ● Bu oda tipi klima mutlaka topraklanmalıdır. Hatalı yapılan topraklama işlemi elektrik çarpmasına neden olabilir. ● Cihazın su boşaltma hortumunun bağlantısının düzgün bir şekilde yapılıp yapılmadığını kontrol edin. Aksi taktirde, su sızıntısı meydana gelebilir. ● Cihazı patlama meydana gelebilecek bir yere kurmayın. Cihazın yanında gaz sızıntısı olursa yangın meydana gelebilir. ! Dikkat OFF OFF

■ İç Ünite 1 Hava Çıkış Kanalı 2 Elektrik Kordonu 3 Hava Giriş Kanalı 4 Hava Filtreleri (panonun arkasında) 5 Yatay Hava Akışı Yönlendirme Kanadı (elle ayarlanabilir) 6 Dikey Hava Akışı Yönlendirme Kanadı ● Dahili Ünite Kontrol Elemanları 1 Operasyon Gösterge Lambaları 2 Sinyal Alıcısı ■ Aksesuarlar ● Uzaktan Kumanda ● Uzaktan Kumanda fonksiyonlarını gösteren etiket ● Uzaktan Kumanda Fanksiyonla

İki adet RO3 (AAA) kuru pil bataryası veya bunun eşdeğeri 1 Otomatik Çalıştırma Düğmesi 2 Seri Mod Göstergesi – YEŞİL 3 Zamanlayıcı (Timer) Modu Göstergesi – TURUNCU 4 Sleep (Uyku) Modu Göstergesi – TURUNCU 5 Hava Yön Değiştirme Modu Göstergesi – TURUNCU ■ Dış Ünite OFF/ON

CU-V12CTP5 U-A12CTP5 1 Hava Giriş Kanalı 2 Boru Bağlantıları 3 Kabloların Bağlanması 4 Hava Çıkış Kanalları 5 Boşaltma Hortumu

■ Uzaktan Kumanda ● Uzaktan Kumanda Sinyali• Önünde engel bulunmamasına dikkat edin.• En fazla mesafe: 10 m.• Sinyal alındığını belirten bir ses.Kısa bir bip veya uzun bir bip sesi.● Uzaktan Kumanda ile ilgili Notlar• Yere atmayın veya düşürmeyin.• Islanmamasına dikkat edin.• Belli tipteki flüoresan lambalar cihazın sinyalialgılamasını etkileyebilir. Yetkili satıcınızdanyardım isteyin.● Uzaktan kumandayı, doğrudan güneş ışınlarınamaruz kalan yerlere veya ısıtıcıların ya da diğer ısıkaynaklarının yanına koymayın.1 Sinyal Verici2 Çalışma Modu Göstergesi3 Oda Sıcaklığını Ayarlama Düğmesi(Işıklı Düğme)4 Çalışma Modu Seçme Düğmesi5 Sleep (Uyku) Modu İşlem Düğmesi(Işıklı Düğme)6 Zaman Ayarlama Düğmesi7 Zamanlay c Seçme Butonu8 OFF/ON (açma/kapatma) Düğmesi(Işıklı Düğme)9 Fan Hızı Seçme Düğmesi0 Hava akışını Otomatik Yönlendirme! Zamanlayıcı Ayarı/Iptal Butonu @ Manuel Hava Akış Yönünün Seçme Düğmesi # Reset (Sıfırlama) Noktası(Hafızayı sıfırlamak için sivri uçlu bir cisimle bastırın) AUTO HEAT COOL DRY FAN SPEED OFF OFF

O.K. DIŞ (Šekil. 2) (Šekil. 1) Yatay Seviye ● Pilleri Yerleştirme Şekli 1 OPEN biçiminde işaretlenmiş bulunan yeri hafif bir şekilde bastırın ve kapağı kendinize doğru sürün. 2 Pilleri yerleştirin – Yerleştirdiğiniz yönün doğru olduğundan emin olun.● Piller hakkında bilgiler• Yaklaşık bir yıl dayanırlar.● Pilleri takarken aşağıdakilere dikkat edin.• Aynı türde yeni pil takın.• Şarjlı pil (Ni-Cd) kullanmayın.• Eğer cihaz çok uzun bir süre kullanılmayacaksa,pilleri çıkartın.● Cihazın tavana/duvara monte edilmesi durumunda,uzaktan kumandanın doğru çalıştırılması.• Uzaktan kumandayı zemine paralel olarak çalıştırın.(Aşağıdaki şekle bakınız).• Sinyal, aşağıdaki şekilde görüldüğü gibideğişmektedir. Bunun da anlamı, “sinyal alıcısı iyiçalışmıyor ve sinyal iyi bir şekilde kontrol edilemiyor” dur. AUTO COOL DRY FAN FAN SPEED OFF OFF

■ Sıcaklığın Ayarlanması

• Oda sıcaklığını artırmak veya azaltmak için 3’e basın.

• Sıcaklık ayarlari şu şekildedir: 16°C ~ 30°C

• AUTO İşlemindeyken, seçmek için 3’e basın:-

• Standart sıcaklıktan 2°C daha yüksek derecede çalışma.

• Standart sıcaklıkta çalışma.

• Standart sıcaklıktan 2°C daha düşük derecede çalışma. ● Standart Sıcaklık Soğutma Modeli

• Otomatik Çalışma seçildiği zaman oda sıcaklığı sensörü Soğutma veya Hafif Nemsiz işlemde istenen çalışma modunu seçmek için otomatik olarak çalışır.

• Çalışma modu seçildikten sonra mod değişmez. Isı Pompalama Modeli

• Otomatik çalışmanın başında Isıtma, Soğutma ve Hafif Nemsiz işlem oda sıcaklığına göre otomatik olarak seçilir.

• Çalışma modu seçildikten sonra mod değişmez. Soğutma Modeli

oda sıcaklığının altında Isı Pompalama Modeli

oda sıcaklığının altında

Çalışma Soğutma Hafif Nemsiz Standart Sıcaklık 25°C 22°C Oda Sıcaklığı 23°C Çalışma Soğutma Hafif Nemsiz Isıtma Standart Sıcaklık 25°C 22°C 21°C Oda Sıcaklığı 23°C 20°C ● Çalıştırma Detayları COOL – Soğutma İşlemi

• Oda sıcaklığını kendinize uygun gelecek şekilde soğutma ayarı yapmak için. AUTO – Otomatik İşlem

• Optimum modu seçmek için oda sıcaklığını algılar.

• AUTO işlemi esnasında uzaktan kumandada sıcaklık görüntülenmez. Nemsiz – Hafif Nemsiz Çalıştırma

• Havayı kurutmadan önce çok hafif bir Soğutma İşlemi Oda sıcaklığını düşürmez.

• Yumuşak Kuru işleme sırasında, iç mekan fanı Düşük Fan Hızı’nda çalışır. HEAT – Isıtma İşlemi (Sadece Isı Pompalama Modeli için)

• Isı, odayı ısıtmak için dışarıdan alınır. Dış ortam sıcaklığı düşerse cihazın ısıtma kapasitesi de düşebilir.

• Defrost İşlemi. Dış ortam sıcaklığına bağlı olarak, cihazın çalışması dış ünitedeki buzu eritmek için zaman zaman durabilir. FAN – Hava Sirkülasyonunu sağlayan İşlem (sadece Soğutma Modeli için)

• Isınan hava yükselir ve odanın tavanında toplanır. Hava sirkülasyonu ısınan havayı aşağı doğru iter, bu şekilde ısıtma etkisi arttırılır. Cihaz yere monte edildiğinde ısı ayarı, tavana monte edildiği durumdan daha yüksek dereceye ayarlanmalıdır. Tavana monte edildiğinde Yere monte edildiğinde OFF/ON TEMP MODE FAN SPEED AUTO TIMERAIR SWINGRESET

CIHAZı ÇALışTıRMADAN ÖNCE YAPıLACAK HAZıRLıKLAR ■ İç Ünite 1 Elektrik kordonunu ayrı bir elektrik prizine takın CIHAZı ÇALışTıRMA ŞEKLI ■ Çalıştırmaya başlamak için

• İç ünitedeki POWER göstergesi (yeşil) yanacaktır.

• Durdurmak için bir defa daha basın. ■ Ayar Modu

• Seçmek için 2’ye basın:- Soğutma Modeli AUTO – Otomatik Çalıştırma COOL – Soğutma İşlemi DRY – Hafif Nemsiz Çalıştırma FAN – Havayı Sirkülasyon İşlemi Isı Pompalama Modeli AUTO – Otomatik Çalıştırma HEAT – Isıtma İşlemi COOL – Soğutma İşlemi DRY – Hafif Nemsiz Çalıştırma

TURKISH ■ Fan Hızının Ayarlanması

• Seçmek için 4’e basın: - FAN – Düşük Fan Hızı FAN – Orta Fan Hızı FAN – Yüksek Fan Hızı AUTO FAN – Otomatik Fan Hızı İç ünite fan devri çalışmaya göre otomatik olarak ayarlanır. Soğutma işlemi esnasında iç ünite fanı ara sıra durur. ■ Dikey Hava Akış Yönü ● Manuel Çalıştırma

• 5 Numaralı Manuel Hava Akışı Yönü Seçim Butonunu bastırın ve basılı tutun.

• Soğutma / Yumuşak Kuru / Isıtma (Sadece Isı Pompalama Modeli için) Hava akışı yönü, uzaktan kumanda kullanılarak istendiği gibi ayarlanabilir. Bu durum, doğrudan doğruya kendiniz serinlemek istediğiniz zaman etkilidir, örneğin banyodan çıktıktan sonra. Levye, Soğutma ve Yumuşak Kuru Çalışma Modunda yatay ile aşağıya doğru 25 derece eğim arasında, ve Isıtma Modunda ise yatay ile aşağı doğru 45 derece eğim arasında ayarlanabilir. (Sadece Isı Pompalama Modeli için) ■ Yatay Hava Akış Yönünün Ayarlanması ● Bu klimayı aşağıdaki koşullarda kullanın: Soğutma Modeli

• Manuel olarak ayarlayın. ● Notlar

• Eğer cihaz çok uzun bir süre kullanılmayacaksa, ana elektrik şalterini kapatın. Cihaz ON (açık) konumda bırakılırsa, cihaz uzaktan kumanda ile kapatılsa bile yaklaşık 2,0 W elektrik enerjisi tüketecektir.

• Eğer işlem durdurulursa, cihaz hemen yeniden başlar; cihaz sadece 3 dakika sonra önceki ayarlanan işlemden devam eder. DBT : Kuru Lamba Sıcaklığı WBT: Nemli Lamba Sıcaklığı Azami Sıcaklık Asgari Sıcaklık WBT

İç Ortam Dış Ortam Üşnitenin °C sıcaklıgğı DBT

• 6 numaralı Otomatik Hava Akış Butonu.

• Soğutma / Yumuşak Kuru Levye otomatik olarak aşağı ve yukarı hareket ederek ferahlatıcı bir serinlik hissi verecektir.

• Isıtma (Sadece Isı Pompalama Modeli için) Boşaltılan hava sıcaklığı başlangıç işleminde olduğu gibi düşük olduğunda, hava yatay pozisyonda hareket eder. Sıcaklık yükseldikçe, sıcak hava aşağı yönde hareket eder. Aşağı Yatay Isı Pompalama Modeli DBT : Kuru Lamba Sıcaklığı WBT: Nemli Lamba Sıcaklığı Azami Sıcaklık-Soğutma (Azami Sıcaklık-Isıtma) Asgari Sıcaklık-Soğutma (Asgari Sıcaklık-Isıtma) DBT

Sleep (Uyku) Modunun Kullanılması Siz uykudayken istediğiniz oda sıcaklığını elde etmek için:-• 5’e basın.• İç ünitedeki sleep modu göstergesi yanacaktır.• Bu işlemi iptal etmek için bir defa daha basın. ● Sleep Modu Çalıştırma Detayları

• Oda sıcaklığı ayarlanan sıcaklığa ulaştığında havaüfleme hacmi otomatik olarak azalarak değişir.• Sleep Modu İşlem zamanı 8 saattir.• Zamanlayıcı ile birlikte kullanıldığında zamanlayıcınınönceliği vardır. Soğutma Modeli BAKıM VE ONARıM ■ İç Ünite ve Uzaktan Kumandanın Temizlenmesi

• Yumuflak, kuru bir bezle hafifçe silin.

• Cihazı temizlemek için 40°C ’den daha sıcak su veya parlatıc kullanmayın. ■ Hava Filtresinin Temizlenmesi (Öneri: — Eğer cihaz tozlu bir yerde çalıştırılıyorsa filtreleri iki hafta bir temizleyin, kirlenmiş filtreleri kullanmaya devam ederseniz, cihazın soğutma ve ısıtma randımanı düşer.) 1 Elektrik süpürgesi ile tozları çekin. 2 Hava filtresinin arkasını su ile yıkayın. 3 Eğer çamurlanmışsa sabun veya evde kullanılan hafif bir deterjanla yıkayın. 4 Kurutu ve yerine yerleştirin. “FRONT” yazısının size dönük olmasına dikkat edin.

• Hasarlı hava filtresi. En yakın yetkili satıcıdan yardım isteyin. Parça No.: CWD001088.

• Cihazı temizlemek için benzen, tiner, temizleme tozları veya aşındırıcı kimyasal maddelere batırılmış bezler kullanmayın. ZAMANLAYıCıNıN AYARLANMASı

• Zamanlayıcı Seçme Butonuna basın 1.

• Zamanlayıcı (Timer) Modu Göstergesi – Sadece Yanar.

• Aşağıdaki beş çalışma türünden birini seçin. Butona her bastığınızda, çalıştırma modu ok yönünde bir kademe değişecektir. Gecikme OFF Örnek: Zamanlayıcı Çalışma 1 saat sonra durur ON Zamanlayıcı Gecikme ON Örnek: Zamanlayıcı Çalışma 6 saat sonra başlar. Gecikme OFF ve Örnek: ON Zamanlayıcı Çalışma 1 saat sonra durur ve ve 5 saat sonra yeniden başlar. Gecikme ON ve Örnek: OFF Zamanlayıcı Çalışma 10 saat sonra başlar, ardından 8 saat sonra yeniden başlar.

• Ardından 2 veya 3 numaralı Zamanlayıcı Ayarlama Butonuna basarak, dilediğiniz saati gösteren rakamı seçin. (Ayarlanabilir saat miktarı: 1 ~ 12)

OFF ZamanYaklaşık0,5°C’lik artiısş.SıcaklıkSleep Modudüğmesinebasılır. Uyku modu dönüşümlü çalışma devreye girer. 0~1 saatUyku modu dönüşümlü çalışmaya geçildiktenyaklaşık 8 saat sonra otomatik olarak işlem durur.Yaklaşık0,5°C’lik artış.• Uyku modu dönüşümlüçalışmada Soğutma veya HafifNemsiz İşlem aşırı soğutmayıengellemek için devreye girer.

← 1 saat → Isı Pompalama Modeli Yaklaşık3°C’lik düşüş• Uyku modu dönüşümlüçalışmada Soğutma veya HafifNemsiz İşlem aşırı soğutmayıengellemek için devreye girer.• Uyku modu dönüşümlüçalışmada aşırı ısınmayıönlemek için ısıtma işlemidevreye girer.Sleep Modudüğmesinebasılır.0~1 saatYaklaşık2°C’lik düşüşYaklaşık0,5°C’likartış.Yaklaşık0,5°C’lik artiısş.Sıcaklık

Zaman←1 saat→Uyku modu dönüşümlü çalışmaya geçildiktenyaklaşık 8 saat sonra otomatik olarak işlem durur.Uyku modudönüşümlü çalışmadevreye girer.

12CTP5-10T(83-91) 12/24/09, 2:28 PM8990

TURKISH ■ Sezon Öncesi Kontrol ● Filtreleri temizleyin, yeniden takın ve klimaları çalıştırın. ● Odaya verilen hava soğuk mu, sıcak mı? Klima çalışmaya başladıktan 15 dakika sonra hava giriş ve hava çıkış kanalları arasındaki sıcaklık: ● İç veya dış ünitedeki hava giriş ve çıkış menfezleri tıkalı mı? ● Uzaktan kumanda pilleri zayıf mı? Eğer uzaktan kumanda ekranındaki yazılar silik görünüyorsa pilleri değiştirin. ■ Eğer klima çok uzun bir süre kullanılmazsa

İç ünitenin içinde bulunan parçaları kurutmak için, cihazı aşağıdaki işlemleri kullanarak 2 –3 saat çalıştırın. 2 Cihazı kapatın ve fişi prizden çekin. 3 Uzaktan kumanda pillerini çıkarın. ■ Kontrol önerisi.

• Cihazı artarda bir çok mevsimde kullandıktan sonra cihaz kirlenecek ve böylece performansı düşecektir. Çalıştırma koşullarına bağlı olarak kirlenmiş bir cihaz koku ve toz verebilir ve nem giderme sistemini kirletebilir. Bundan dolayı, düzenli temizliğe ilaveten, mevsim başı kontrol yapılmasını da öneriyoruz. (Yetili satıcınıza başvurunuz). Soğutma Modeli FAN’ı çalıştırma Isı Pompalama Modeli 30°C’ye ayarlanan sıcaklıktaCOOL (Soğutma) işlemi Soğutma Modeli SOĞUTMA –> 8°C veya daha yüksek Isı Pompalama Modeli SOĞUTMA –> 8°C veya daha yüksekISITMA –>14°C veya daha yüksek iseklima normal çalışıyor demektir. YARARLı BILGILER ■ Otomatik Çalışma ● Otomatik Çalıştırma

• Eğer uzaktan kumanda fonksiyonunu yerine getiremezse veya bulunamıyorsa, Auto Operation (Otomatik Çalıştırma) düğmesine basarak çalıştırın.

• Otomatik çalışma, Auto Operation düğmesine basıldığı anda etkinleşir. Ancak, bu çalıştırma modunda sıcaklık ayarı yapılamaz.

• İç ünite üzerindeki güç göstergesi, çalışma modu otomatik olarak seçilene kadar yanıp söner.

• Bu işlemi iptal etmek için düğmeye bir defa daha basın. ■ Zamanlayıcının Ayarlanması

• Elektrik kesintisi meydana gelirse, zamanlayıcı ayarı iptal olur. Elektrik geldiğinde zamanlayıcıyı tekrar ayarlayın. ■ Yıldırım ve Şimşek Tehlikesi

• Bu klimanın iç kısmına şok dalgası koruma düzeneği yerleştirilmiştir. Ancak, klimanızın anormal derecede kuvvetli bir şimşek çakmasıyla hasar görmesini engellemek için ana şalterini kapatıp fişi prizden çekebilirsiniz. ■ Otomatik Yeniden Başlatma Kontrolü

• Elektrik kesilip tekrar gelince cihaz 3 – 4 dakika sonra otomatik olarak yeniden çalışmaya başlar.

• Cihaz uzaktan kumanda ile durdurulmadığından dolayı, elektrik kesilip tekrar geldiğinde önceki çalışma modu ve hava üfleme yönüne göre otomatik olarak çalışmaya başlar. ENERJI TASARRUFU VE CIHAZıN KULLANıMıNA İLIşKIN İPUÇLARı ■ Sıcaklığın Ayarlanması

• Yaklaşık olarak 10% elektrik tasarrufu yapılabilir.

• Sıcaklığı istediğiniz sıcaklıktan daha düşük veya yüksek dereceye ayarlayın. Soğutma Modeli Soğutma İşlemi: 1°C daha yüksek Isı Pompalama Modeli Soğutma İşlemi: 1°C daha yüksek Isıtma İşlemi: 2°C daha düşük ■ Hava filtreleri

• Hava filtrelerini iki haftada bir temizleyin.

• Kirli filtreler, cihazın soğutma veya ısıtma randımanını düşürebilir. ■ Bütün Kapı ve Pencereleri Kapalı Tutun.

• Aksi taktirde, soğutma veya ısıtma performansı düşecek ve elektriğe harcanan para boşa gidecektir. ■ Dış Üşnite

• Hava çıkış kanallarını tıkamayın. Aksi taktirde, soğutma veya ısıtma performansı düşer. ■ Zamanlayıcı ve Uyku Modu

• Elektriğin boşa harcanmaması için uyurken uyku modunu veya evden dışarı çıkarken zamanlayıcı modunu kullanın. ■ Cihazı Doğrudan Güneş Işığına Maruz Bırakmayın

• Cihaz soğutma modunda çalışıyorken doğrudan güneş ışığına maruz kalmaması için perde ve örtüleri kapalı tutun. Otomatik Çalışma Butonuna basın.

■ Derhal Yetkili Servisi Çağırın. Eğer aşağıdakilerden biri meydana gelirse, cihazı kapatın ve elektrik fişini prizden çekin ve derhal yetkili servisi çağırın.

• Klima çalışırken anormal bir ses duyuluyor

• Uzaktan kumandanın içine kaza sonucu su veya yabancı madde girmiş.

• İç üniteden su sızıyor.

• Şalter veya düğmeler düzgün çalışmıyor.

• Sigorta sık sık atıyor.

• Elektrik kordonu ve fiş anormal derecede ısınıyor. SORUN BELIRLEME ■ Normal Çalışma Her şey yolunda mı?

• Klima yeniden çalıştırıldı fakat 3 dakikadır çalışmıyor.

• Su akması gibi bir ses duyulabiliyor.

• Klimadan sanki bir sis çıkıyor.

• Odada tuhaf bir koku var.

• Dış ünite dışarı su veya buhar veriyor.

Otomatik Hava Üfleme Hacmi ayarında iç ünitedeki fan zaman zaman duruyor.

• (Sadece Isı Pompalama Modeli için) Isıtma esnasında sonra cihaz çalışırken yaklaşık 12 dakika duruyor (Güç göstergesi yanıp sönüyor)

• (Sadece Isı Pompalama Modeli için) Isıtma işlemi esnasında iç ünitedeki fan açık veya kapalı konumlarda çalışabilir. İşte cevaplar

• Bunun sebebi, klimanızı korumaktır. Klima çalışıncaya kadar bekleyin.

• Bu ses klimanın içindeki akışkan soğutucu sıvısından geliyor.

• Klimanın üflediği hava odayı soğuturken yoğunlaşma meydana gelir.

• Bunun sebebi duvardan, halıdan, mobilyadan veya odadaki örtülerden yayılan nemli bir koku olabilir.

• COOL / DRY işlemi esnasında havadaki nem dış ünite hortumundaki soğuk yüzeylerde suya dönüşür ve böylece su damlar.

Bu fonksiyon ise çevreden yayılan kokuyu gidermek.

• Bu işlem, dış ünite biriken buzları eritmek için yapılır (defrost işlemi). 12 dakikadan daha fazla zaman almaz. Dış üniteden su damlar. Bu işlem tamamlayıncaya kadar bekleyin. (Güç göstergesi yanar) (Dış ortam sıcaklığı düşük ve nem yüksek ise dış ünitede buz toplanır.)

• Bu işlem ısıtma işlemi esnasında istenmeyen soğutma etkisini önlemek içindir. ■ Anormal Çalışma Her şey yolunda mı?

• Klima çalışırken yüksek ses çıkartıyor.

• Klima yeteri kadar soğutmuyor veya ısıtmıyor.

• Uzaktan kumanda / gösterge çalışmıyor Lütfen aşağıdakileri kontrol edin

• Elektrik fişi prizden çekilmiş mi?

• Zamanlayıcı doğru kullanılıyor mu?

• Düzgün monte edilmeyen parça var mı?

• Sıcaklık yanlış mı ayarlanmış?

• Dış ünitedeki hava giriş ve çıkış menfezleri tıkalı mı?

• Bütün kapı ve pencereler kapalı mı?

• Piller doğru takılmış (+) ve (–)? 12CTP5-10T(83-91) 12/24/09, 2:28 PM91π≤
