Produkttyp	Split-Klimaanlage (Innengerät + Außengerät)
Marke	Sharp
Modell	AEX10BEC
Hauptfunktionen	Kühlen, Heizen, nur Lüften, Entfeuchten, Automatikmodus
Plasmacluster-Technologie	Erzeugt positive und negative Ionen, um die Luft zu reinigen und Gerüche und Schimmel zu beseitigen
Betriebstemperaturbereiche	Kühlmodus: innen 21-32°C, außen 21-43°C; Heizmodus: innen 20-27°C, außen -8,5 bis 24°C
Filter	Staubfilter (grau, nicht waschbar, Austausch alle 3-6 Monate) und Desodorierungsfilter (grün, waschbar, Austausch alle 3 Jahre)
Automatische Reinigung	Self Clean-Funktion: trocknet das Innere in 40 Minuten, ideal nach Gebrauch
Fernbedienung	Mit LCD-Display, AAA-Batterien (Lebensdauer ca. 1 Jahr), Reichweite 7 Meter
Timer	Ein-/Ausschalttimer einstellbar in 10-Minuten-Schritten, 1-Stunden-Abschaltfunktion
Vollgasmodus	Full Power-Funktion zum schnellen Kühlen oder Heizen
Luftstromrichtung	Motorisierte vertikale Lamellen mit Swing-Funktion, manuelle horizontale Lamellen
Stromversorgung	230 V, 50 Hz (Standards Spannung und Frequenz für Frankreich)
Sicherheit	Erdung erforderlich, Fehlerstromschutzschalter empfohlen, Überhitzungsschutz
Wartung	Filterreinigung alle 2 Wochen, Reinigung des Desodorierungsfilters alle 3-6 Monate
Ersatzteile	Ersatz-Staubfilter: AZ-F900C; Ersatz-Desodorierungsfilter: AZ-F910C
Reparierbarkeit	Installation, Demontage und Reparatur müssen von einem qualifizierten Fachmann durchgeführt werden
Allgemeine Informationen	Bedienungsanleitung verfügbar auf Französisch, Deutsch, Griechisch, Englisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Türkisch usw.

Häufig gestellte Fragen - AEX10BEC SHARP

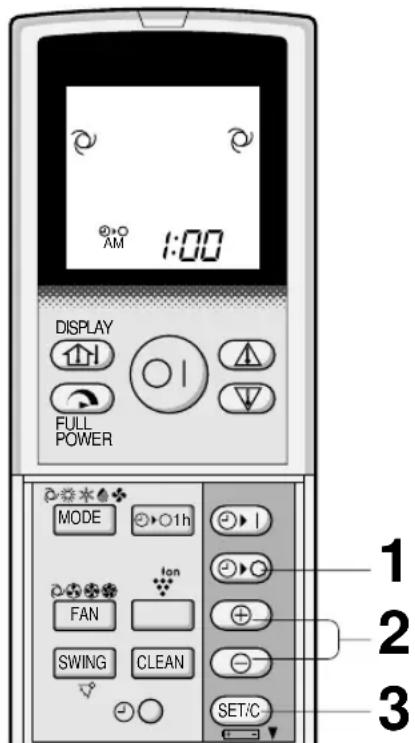

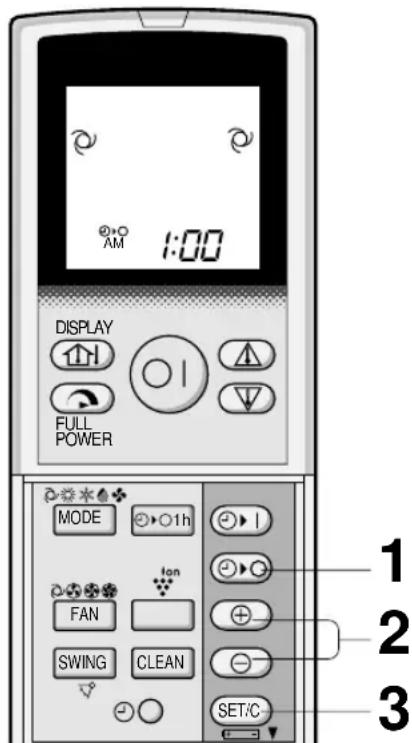

Wie stelle ich den Abschalttimer (Timer OFF) ein?

Drücken Sie die Taste TIMER OFF. Die Anzeige blinkt, verwenden Sie TIME ADVANCE oder TIME REVERSE, um die gewünschte Uhrzeit einzustellen (in 10-Minuten-Schritten). Richten Sie die Fernbedienung auf das Gerät und drücken Sie SET/CANCEL. Das Gerät gibt einen Piepton aus und die TIMER-Anzeige leuchtet auf.

Wie reinige ich die Luftfilter?

Öffnen Sie die Frontblende, heben Sie die Filter an, um sie zu entriegeln, und ziehen Sie sie dann nach unten. Verwenden Sie einen Staubsauger, um den Staub zu entfernen. Bei starker Verschmutzung mit lauwarmem Wasser und mildem Reinigungsmittel waschen, im Schatten trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie sie alle zwei Wochen.

Was ist die Plasmacluster-Technologie?

Der Plasmacluster erzeugt positive und negative Ionen, die sich zusammenlagern und Schimmelpilze in der Luft beseitigen, desodorieren und Geruchsmoleküle abbauen. Er reinigt die Luft und vermittelt ein Frischegefühl.

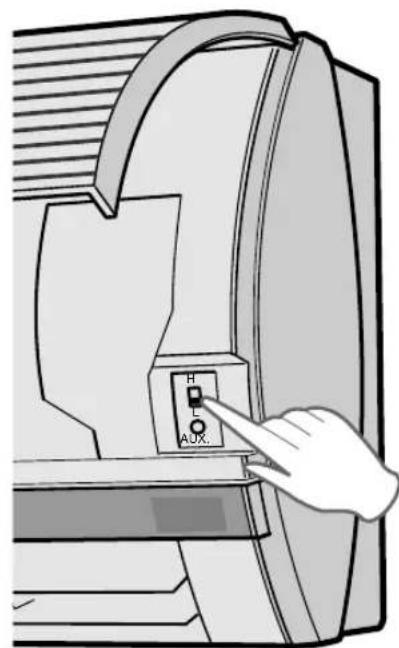

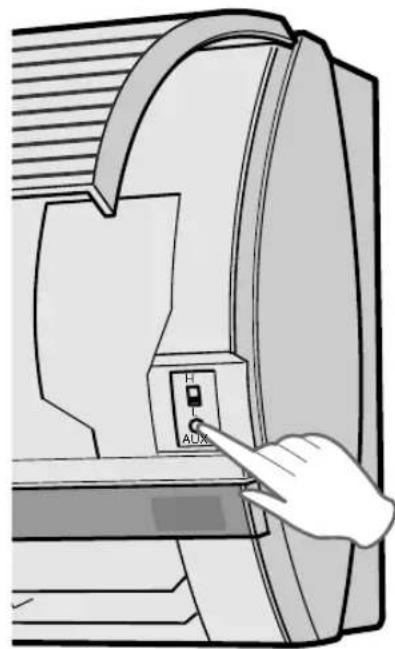

Wie verwende ich den Hilfsmodus ohne Fernbedienung?

Heben Sie die Frontblende des Innengeräts an und drücken Sie die Taste AUX.. Das Gerät startet im AUTO-Modus mit automatischen Temperatur- und Gebläseeinstellungen. Drücken Sie erneut, um auszuschalten.

Was tun, wenn das Gerät nicht richtig kühlt?

Überprüfen Sie, ob die Filter sauber sind. Stellen Sie sicher, dass die Lufteinlässe/-auslässe des Außengeräts nicht blockiert sind. Überprüfen Sie die Thermostateinstellung. Schließen Sie Fenster und Türen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Uhrzeit auf der Fernbedienung ein?

Drücken Sie einmal CLOCK für den 12-Stunden-Modus, zweimal für den 24-Stunden-Modus. Verwenden Sie TIME ADVANCE oder TIME REVERSE, um die Uhrzeit einzustellen, dann drücken Sie SET/CANCEL. Die Doppelpunkte blinken, um anzuzeigen, dass die Uhr funktioniert.

Wie verwende ich die Full Power-Funktion (Vollgas)?

Drücken Sie während des Betriebs die Taste FULL POWER. Das Gerät kühlt oder heizt mit voller Leistung. Zum Abbrechen drücken Sie erneut FULL POWER oder ändern den Modus. Diese Funktion ist nicht im reinen Lüftungsmodus verfügbar.

Wie stelle ich die Luftstromrichtung ein?

Für den vertikalen Luftstrom drücken Sie die Taste SWING auf der Fernbedienung: Die Lamelle schwenkt, drücken Sie erneut, um sie an der gewünschten Position zu stoppen. Für den horizontalen Luftstrom bewegen Sie die seitliche Lamelle manuell.

Wozu dient die Self Clean-Funktion (automatische Reinigung)?

Sie trocknet das Innere der Klimaanlage, um Schimmelbildung zu verhindern. Drücken Sie SELF CLEAN, wenn das Gerät ausgeschaltet ist. Es läuft 40 Minuten lang (die verbleibende Zeit wird angezeigt) und schaltet sich dann automatisch aus.

Wie ersetze ich die Batterien der Fernbedienung?

Entfernen Sie die Abdeckung des Batteriefachs. Legen Sie zwei AAA (R03)-Batterien ein, achten Sie auf die Polarität (+ und -). Setzen Sie die Abdeckung wieder auf. Wenn die Anzeige 'AM 6:00' anzeigt, sind die Batterien richtig eingelegt. Ersetzen Sie beide Batterien gleichzeitig.

BEDIENUNGSANLEITUNG AEX10BEC SHARP

BEDIENUNGSANLEITUNG

NOTICE D'UTILISATION

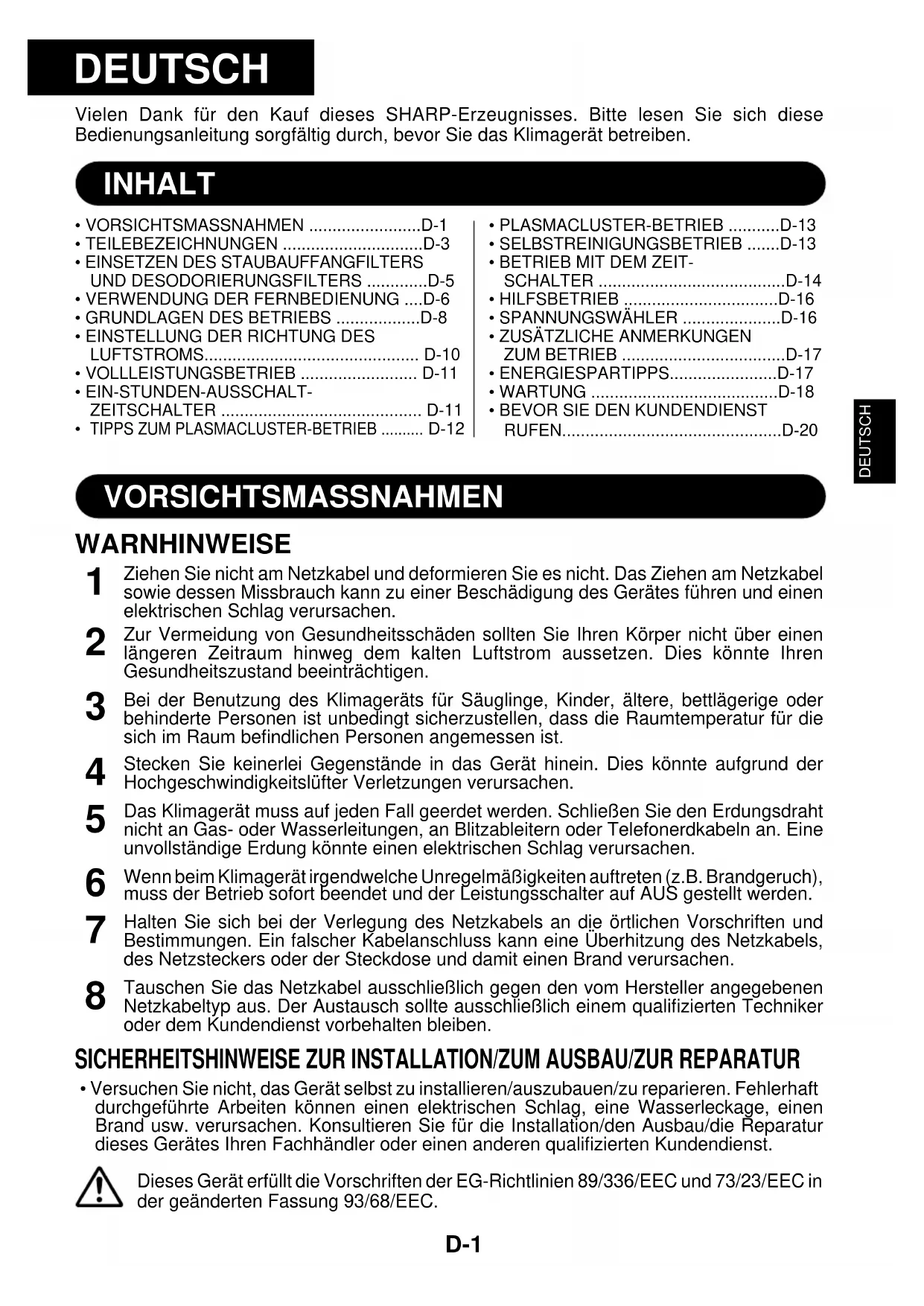

Vielen Dank für den Kauf dieses SHARP-Erzeugnisses. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie das Klimagerät betreiben.

INHALT

VORSICHTSMASSNAHMEN D-1 - TEILEBEZEICHNUNGEN D-3 EINSETZEN DES STAUBAUFFANGFILTERS UND DESODORIERUNGSFILTERS D-5 - VERWENDUNG DER FERNBEDIENUNG ....D-6 GRUNDLAGEN DES BETRIEBS D-8 EINSTELLUNG DER RICHTUNG DES LUFTSTROMS. D-10 VOLLLEISTUNGSBETRIEB D-11 EIN-STUNDEN-AUSSCHALT- ZEITSCHALTER D-11 - TIPPS ZUM PLASMACLUSTER-BETRIEB D-12

• PLASMACLUSTER-BETRIEB ........D-13 SELBSTREINIGUNGSBETRIEB.....D-13 BETRIEB MIT DEM ZEIT-SCHALTER .D-14 HILFSBETRIEB D-16 SPANNUNGSWÄHLER D-16 ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB .D-17
• ENERGIESPARTIPPS. D-17 WARTUNG D-18 BEVOR SIE DEN KUNDENDIENST RUFEN...D-20

VORSICHTSMASSNAHMEN

WARNHINWEISE

1 Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie dessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einen elektrischen Schlag verursachen. 2 Zur Vermeidung von Gesundheitsschäden sollen Sie Ihren Körper nicht über einen längeren Zeitraum hinweg dem kalten Luftstrom aussetzen. Dies könnte Ihren Gesundheitszustand beeinträchtigen. 3 Bei der Benutzung des Klimageräts für Säuglinge, Kinder, ältere, bettlägerige oder behinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für die sich im Raum befindlichen Personen angemessen ist. 4 Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund der Hochgeschwindigkeitslüfter Verletzungen verursachen. 5 Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an. Eine unvollständige Erdung könnte einen elektrischen Schlag verursachen. 6 Wenn beim Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss der Betrieb sofort beendet und der Leistungsschalter auf AUS gestellt werden. 7 Halten Sie sich bei der Verlegung des Netzkabels an die örtlichen Vorschriften und Bestimmungen. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der Steckdose und damit einen Brand verursachen. 8 Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus. Der Austausch sollte ausschließlich einem qualifizierten Techniker oder dem Kundendienst vorbehalten bleiben.

SICHERHEITSHINWEISE ZUR INSTALLATION/ZUM AUSBAU/ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand usw. verursachen. Konsultieren Sie für die Installation/den Ausbau/die Reparatur dieses Gerätes Ihren Fachhändler oder einen anderen qualifizierten Kundendienst.

Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC in der geänderten Fassung 93/68/EEC.

VORSICHTSMASSNAHMEN

SICHERHEITSHINWEISE ZUM BETRIEB

1 Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, besonders dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen. 2 Bedienen Sie die Tasten nicht mit nassen Händen. Dies könnte einen elektrischen Schlag verursachen. 3 Aus Sicherheitsgründen sollte der Leistungsschalter ausgeschaltet sein, wenn das Gerät für einen längeren Zeitraum nicht benutzt wird. 4 Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und richtigen, festen Sitz. 5 Legen Sie keinerlei Gegenstände auf das Außengerät und betreten Sie es nicht. Der Gegenstand oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch könnten Beschädigungen bzw. Verletzungen verursacht werden. 6 Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und darf nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus zur Aufzucht von Tieren oder Pflanzen verwendet werden. 7 Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen elektrischen Schlag verursachen. 8 Blockieren Sie weder die Lufteinlass- noch die Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben. 9 Vor der Durchführung von Wartungs- oder Reinigungsarbeiten muss in jedem Fall der Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter läuft, könnten Sie sich ansonsten Verletzungen zuziehen. 10 Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen. 11 Dieses Gerät ist nicht für die unbeaufsichtigte Benutzung durch Kleinkinder oder hilflose Personen ausgelegt. Kleinkinder sollen beaufsichtigt werden, um auszuschließen, dass sie dieses Gerät als Spielzeug benutzen.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG/INSTALLATION

• Schließen Sie die Klimaanlage unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an. Der Anschluss an ein Netz mit der falschen Spannung und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise sogar einen Brand verursachen.
• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies kann einen Brand verursachen. Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.
• Verlegen Sie den Ablaufschlauch richtig, um einen sanften Ablauf sicherzustellen. Ein unzureichender Ablauf kann den Raum, die Möbel usw. feucht werden lassen.
• Stellen Sie abhängig vom Aufstellungsort sicher, dass ein Fehlerstromschutzschalter oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden.

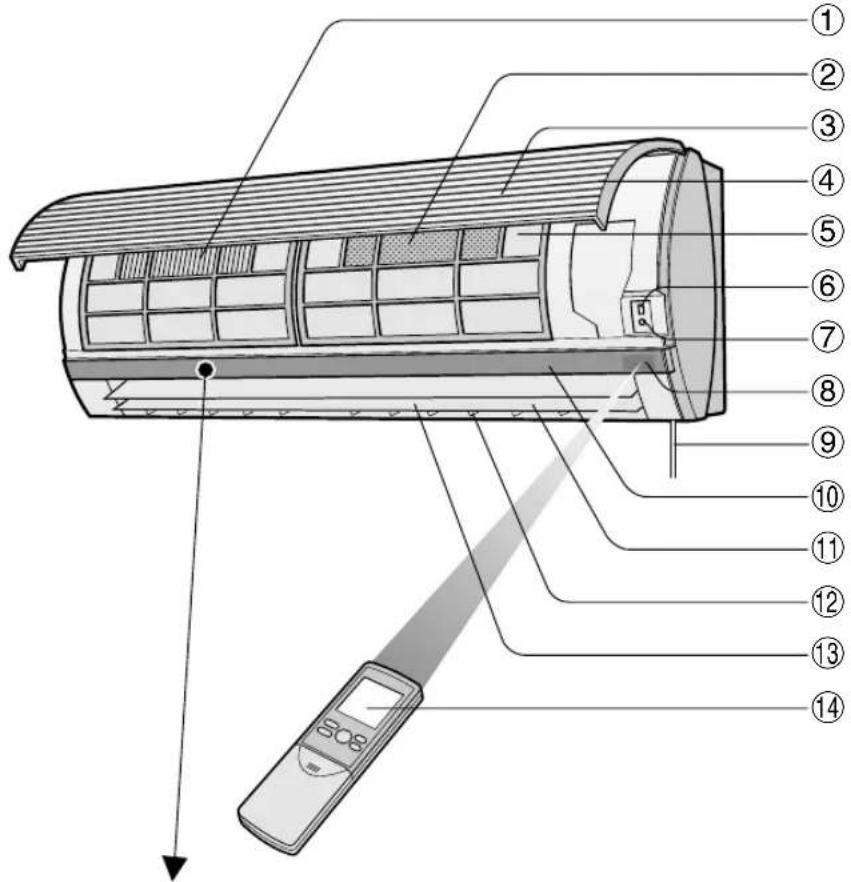

ZIMMERGERÄT

①STAUBAUFFANGFILTER (nicht auswaschbar) ② DESODORIERUNGSFILTER (auswaschbar) ③ Einlass (Luft) ④ Öffnungsklappe ⑤ Luftfilter ⑥ SPANNUNGSWÄHLER (nur bei AY-XP13CE) ⑦ AUX.-Knopf ⑧ EMPFÄNGER-Fenster ⑨ Netzkabel ⑩ Anzeigefeld ⑪ Lamelle zur vertikalen Einstellung ⑫ Lamelle zur horizontalen Einstellung ⑬ Auslass (Luft) Fernbedienung ⑭ AUSSEN-Temperaturlampe (grün) ⑮ TEMPERATURANZEIGE ⑯ RAUM-Temperaturlampe (grün) ⑰ SPANNUNGSÜBERWACHUNG (POWER MONITOR) ⑱ PLASMACLUSTER-Lampe (blau, grün) ⑲ ZEITSCHALTER-Lampe (orange) ⑳ BETRIEBS-Lampe (OPERATION) (rot) ㉑ Einlass (Luft) ㉒ Kühlmittelrohr und Verbindungskabel ㉓ Entwässerungsschlauch ㉔ Auslass (Luft)

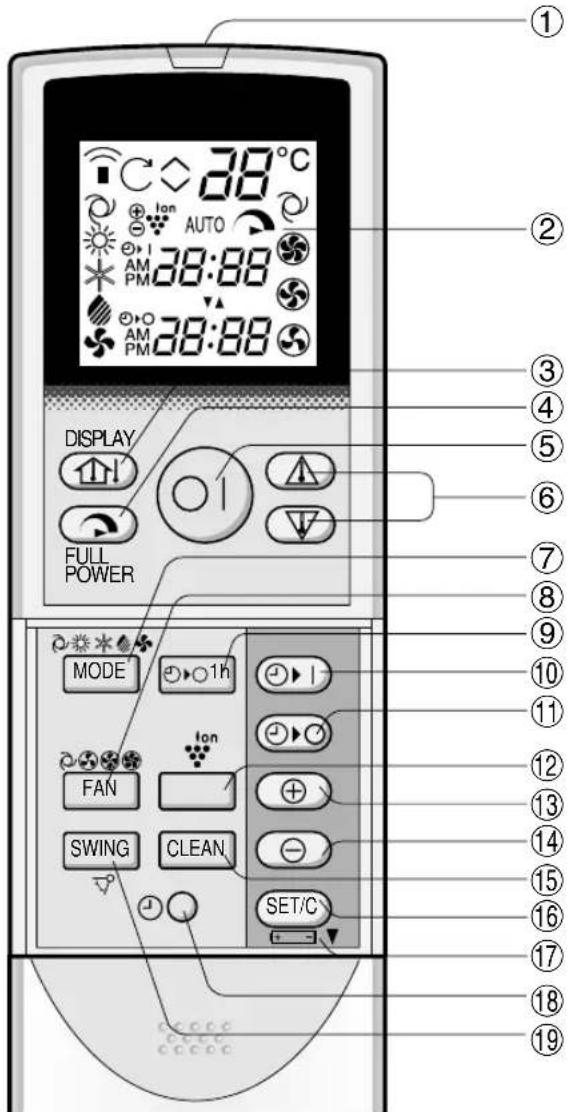

FERNBEDIENUNG

① SENDER ② ANZEIGE (Flüssigkristallanzeige) ③ ANZEIGE-Taste ④ VOLLLEISTUNGS-Taste ⑤ EIN-/AUS-Taste ⑥ THERMO. (Thermostat)-Taste ⑦ MODUS-Taste ⑧ LÜFTER-Taste ⑨ EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste ⑩ ZEITSCHALTER-AN-Taste (zur Einstellung der Einschaltzeit) ⑪ ZEITSCHALTER-AUS-Taste (zur Einstellung der Ausschaltzeit) ⑫ PLASMACLUSTER-Taste ⑬ ZEITVORLAUF-Taste ⑭ ZEITRÜCKLAUF-Taste ⑮ SELBSTREINIGUNGS-Taste ⑯ ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste ⑰ Das BATTERIEFACH befindet sich unter diesem Symbol ⑱ UHR-Taste ⑲ SCHWUNG-Taste

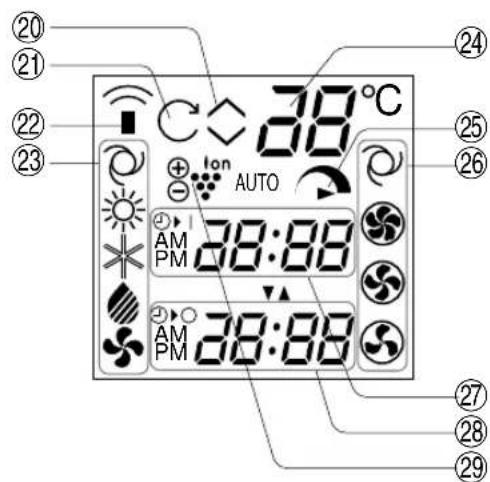

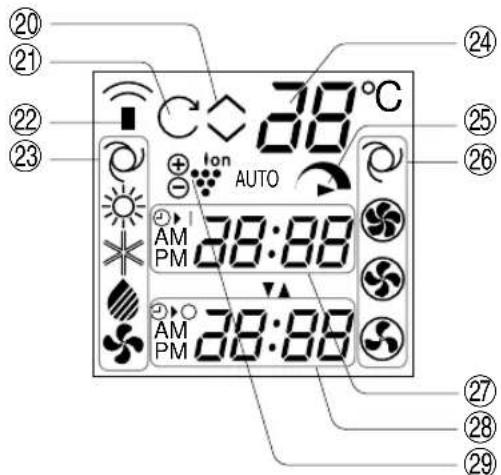

DIE FLÜSSIGKRISTALLANZEIGE DER FERNBEDIENUNG

⑳ THERMOSTATEINSTELLUNG FÜR DIE BETRIEBSARTEN AUTOM. UND TROCKNEN ㉑ SELBSTREINIGUNGSSYMBOL ㉒ SENDERSYMBOL ㉓ BETRIEBSSYMBOLE

:AUTOM.:TROCKNEN

:HEIZEN:NUR LÜFTER

:KÜHLEN

㉔ TEMPERATURANZEIGE ㉕ VOLLLEISTUNGSSYMBOL ㉖ LÜFTERGESCHWINDIGKEITSSYMBOLE

:AUTOM.:NIEDRIG

:HOCH:SCHWACH

ZEITSCHALTER-AN-ANZEIGE/UHR Zur Anzeige der Einschaltzeit oder der aktuellen Uhrzeit. ZEITSCHALTER-AUS-ANZEIGE Zur Anzeige der Ausschaltzeit oder Einstellung des Ein-Stunden-Ausschalt-Zeitschalters. ㉗ PLASMACLUSTER SYMBOL

EINSETZEN DES STAUBAUFFANGFILTERS UND DESODORIERUNGSFILTERS

Der Staubauffangfilter und der Desodorierungsfilter sind als Zubehörteile dieses Geräts verpackt. Während des Klimagerätebetriebs entfernen die Filter Staub und Tabakrauch aus der Luft und geben saubere Luft aus.

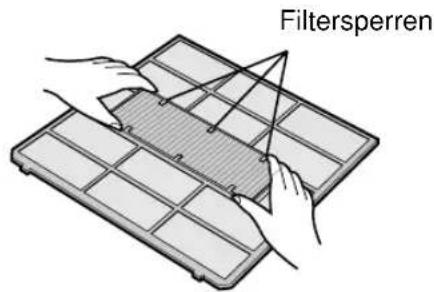

STAUBAUFFANGFILTER (grau) Mit der schwarzen Seite nach oben einsetzen.

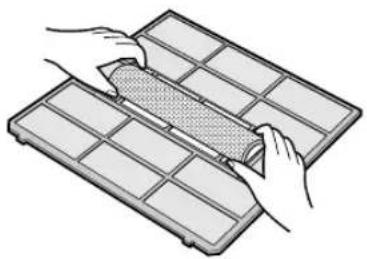

DESODORIERUNGSFILTER (grün)

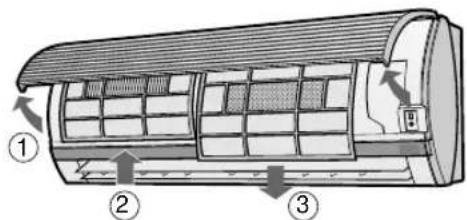

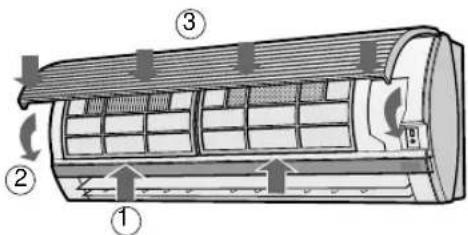

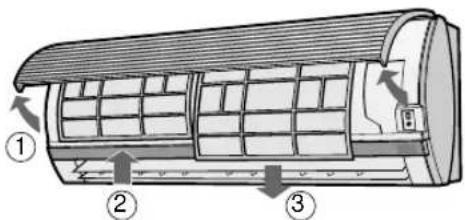

1 Entnehmen Sie die Luftfilter.

① Öffnen Sie die Öffnungsklappe. ② Drücken Sie die Luftfilterleitung nach unten, um sie aus der Halterung zu lösen. ③ Ziehen Sie die Filter nach unten heraus.

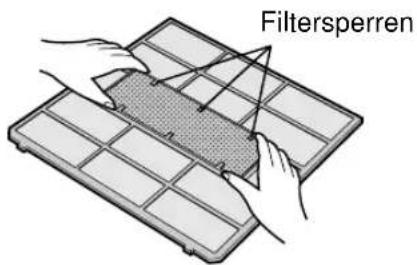

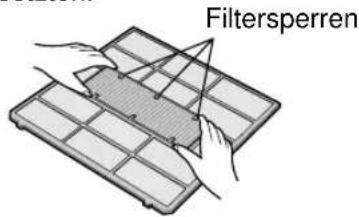

2 Setzen Sie den Staubauffangfilter und den Desodorierungsfilter unter die Filtersperren ein, die sich auf dem Luftfilter befinden.

3 Wiedereinsetzen der Luftfilter.

① Setzen Sie die Luftfilter wieder in die Ursprungspositionen ein. ② Schließen Sie die Öffnungsklappe. ③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

Vorsichtsmaßnahmen

Die Filter sind in einem Plastikbeutel versiegelt, damit ihre Staubauffangwirkung aufrechterhalten bleibt. Öffnen Sie den Beutel erst bei Verwendung der Filter. (Anderenfalls könnte sich die Lebensdauer der Filter verkürzen.) - Setzen Sie die Filter keinem direkten Sonnenlicht aus. (Anderenfalls könnte sich die Leistung verschlechtern.)

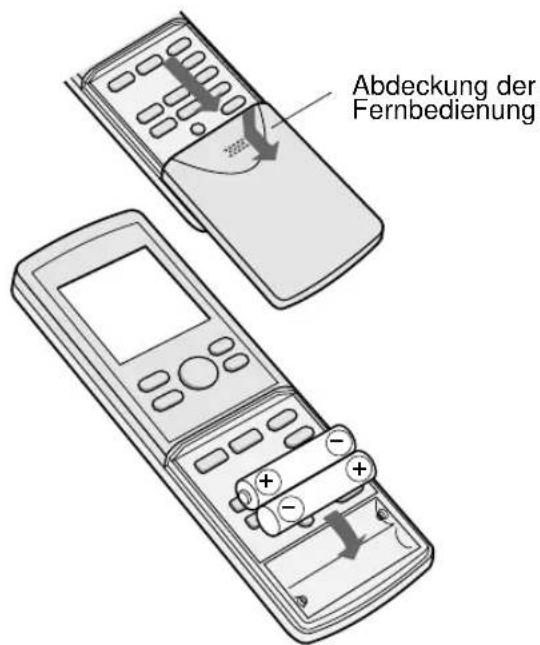

EINLEGEN DER BATTERIEN Verwenden Sie zwei AAA (R03)-Batterien.

1 Entfernen Sie die Abdeckung der Fernbedienung. 2 Legen Sie Batterien in das Batteriefach ein; achten Sie dabei auf die richtige Ausrichtung der ⊕ und ⊖ Polarität. - Wenn die Batterien richtig eingelegt worden sind, erscheint auf dem Display "AM 6:00". 3 Setzen Sie die Abdeckung der Fernbedienung wieder auf.

HINWEISE:

• Bei normaler Benutzung beträgt die Lebensdauer der Batterie ungefähr ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterien austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß funktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30 Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht benutzen.

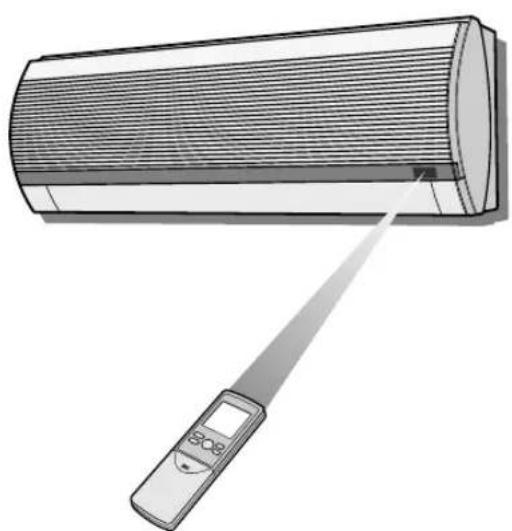

DIE VERWENDUNG DER FERNBEDIENUNG

Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerätes und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Gerät einen Piepton.

• Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem Gerät keine Vorhänge oder andere Gegenstände befinden. Die Fernbedienung funktioniert aus einer Entfernung von bis zu 7 Metern.

VORSICHT

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da dies den Betrieb negativ beeinflussen könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sie bitte die Gardinen.
• Die Benutzung einer leicht entzündlichen Leuchtstofflampe im selben Raum kann die Übertragung des Signals möglicherweise stören.
• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selben Raum benutzten Gerätes gesendeten Signale beeinflusst werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.

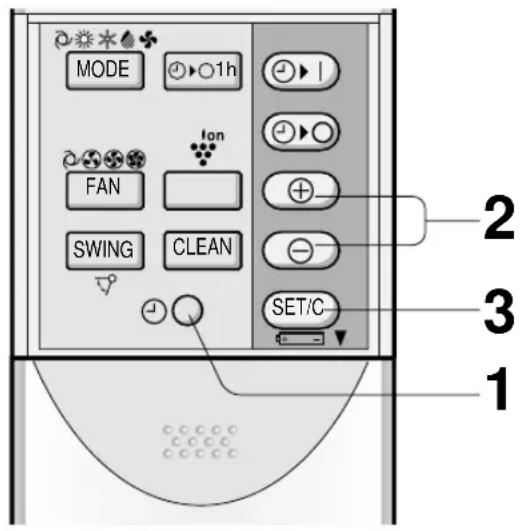

EINSTELLUNG DER AKTUELLEN ZEIT

Sie können zwischen zwei verschiedenen Einstellungen wählen: 12-Stunden-Anzeige und 24-Stunden-Anzeige.

Beispiel: 17:00 Uhr

Uhrzeit Anzeige
12-Stunden PM	5:00
24-Stunden 17:00

1. Drücken Sie zur Einstellung der 12-Stunden-Anzeige im ersten Schritt einmal die UHR-Taste. Drücken Sie zur Einstellung der 24-Stunden-Anzeige im ersten Schritt zweimal die UHR-Taste. 2. Drücken Sie zur Einstellung der aktuellen Uhrzeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. - Halten Sie die Taste gedrückt, um die Zeit schnell vor- oder zurücklaufen zu lassen. 3. Drücken Sie die ZEITSCHALTER-EINSTELL/ABBRUCH-Taste. - Das Ausrufezeichen (:) blinkt, um anzuzeigen, dass die Uhr funktioniert.

HINWEIS:

Die aktuelle Uhrzeit kann nicht eingestellt werden, wenn der Betrieb des Zeitschalters programmiert ist.

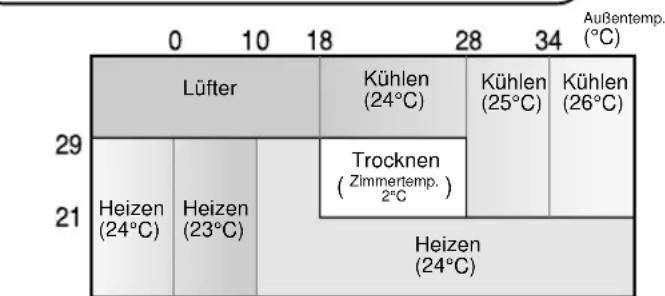

TIPPS ZUR BETRIEBSART AUTOM.

Im AUTOM.-Modus werden automatisch sowohl die Temperatureinstellung als auch der Modus entsprechend der beim Einsetzen des Gerätes herrschenden Raum- und Außentemperatur gewählt.

Betriebsart- und Temperatureinstellungen Innentemp (°C) Bei den Angaben in () handelt es sich um die Temperatureinstellungen.

Wenn sich während des Betriebes die Außentemperatur verändert, ändern sich die Temperatureinstellungen wie in der nachfolgenden Tabelle aufgeführt.

WECHSEL DER BETRIEBSART

In den Jahreszeiten, in denen Sie tagsüber die KÜHLEN- und in der Nacht die HEIZEN-Funktion benutzen, oder wenn die Raumtemperatur die Temperatureinstellung aufgrund eines zusätzlichen Heizgerätes extrem übersteigt, schaltet der Modus automatisch zwischen HEIZEN und KÜHLEN um, um eine angenehme Raumtemperatur beizubehalten.

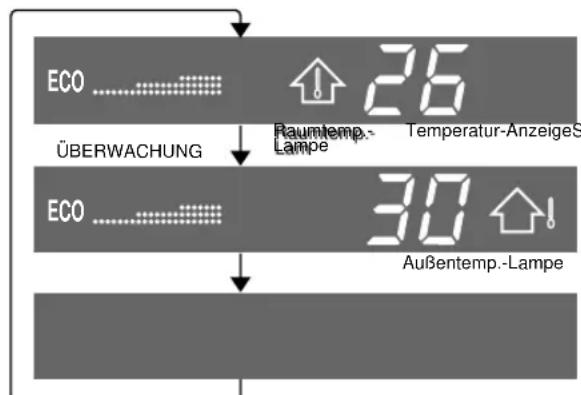

TIPPS ZUM ANZEIGEFELD

Das Anzeigefeld ändert sich bei jeder Betätigung der ANZEIGE-Taste wie nachfolgend aufgeführt:

Die Raumtemperatur und die SPANNUNGSÜBERWACHUNG werden angezeigt.

Die Außentemperatur und die SPANNUNGSÜBERWACHUNG werden angezeigt.

Keine Anzeige.

SPANNUNGSÜBERWACHUNG

Wenn die Raumtemperatur oder die Außentemperatur angezeigt wird, leuchtet für den KÜHLEN- und HEIZEN-Betrieb die SPANNUNGSÜBERWACHUNG in 4 Stufen (3 Stufen für den TROCKNEN-Betrieb), um die Betriebsleistung anzuzeigen. Wenn das Klimagerät im KÜHLEN- und HEIZEN-Betrieb mit maximaler Leistung betrieben wird, leuchtet "Power" auf und "Eco" schaltet den Anzeigebildschirm aus.

HINWEISE:

• Bei den angezeigten Temperaturen handelt es sich um grobe Schätzungen, die von den tatsächlichen Temperaturen abweichen können.
• Temperatur-Anzeigebereiche

Raumtemperatur: 0°C 40°C (L0 wird bei weniger als 0°C und H, bei mehr als 40°C angezeigt.) Außentemperatur: -9°C 45°C (L0 wird bei weniger als -9°C und H, bei mehr als 45°C angezeigt.)

• -- wird während der ersten 90 Sekunden des Betriebs angezeigt, während die Temperaturen erfasst werden.
• Wenn das Gerät nicht in Betrieb ist, wird nur die Raumtemperatur 5 Sekunden lang angezeigt.

VERTIKALER LUFTSTROM

Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

KÜHLEN- und TROCKNEN-Betrieb Horizontaler Luftstrom

NUR LÜFTER- und HEIZEN-Betrieb Diagonaler Luftstrom

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHTUNG

Drücken Sie einmal die SCHWUNG-Taste auf der Fernbedienung.

Die Lamellen für den vertikalen Luftstrom ändern kontinuierlich ihren Winkel.

Drücken Sie die SCHWUNG-Taste noch einmal, sobald sich die senkrechten Einstellungsmelten in der gewünschten Position befinden.

Die Lamellen beenden ihre Bewegung innerhalb des in der rechten Abbildung aufgeführten Bereiches. Die eingestellte Position wird gespeichert und bei der nächsten Inbetriebnahme des Gerätes automatisch wieder eingestellt.

Einstellbereich

Betriebsarten Kühlen und TROCKNEN

NUR LÜFTER- und HEIZEN-Betrieb

Der Einstellbereich ist kleiner als der Schwenkbereich, um ein Tropfen von Kondenswasser zu vermeiden.

Der Bereich ist groß, damit der Luftstrom direkt auf den Boden gerichtet werden kann.

HORIZONTALER LUFTSTROM

Halten Sie die waagerechten Einstellungslamellen wie nebenstehend gezeigt fest und stellen Sie die Luftstromrichtung ein.

VORSICHT

Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der senkrechten Einstellungslamellen kann eine Fehlfunktion verursachen, wenn die Einstellung mit der Fernbedienung ausgeführt wird.
• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten Kühlen oder TROCKNEN für einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

Stellen Sie die horizontalen Luftschlitze nicht extrem nach rechts oder links, wenn Sie das Klimagerät mit der sanften Ventilatordrehzahl "SCHWACH" über einen längeren Zeitraum hinweg betreiben.

An den Luftschlitzen könnte sich Kondensat bilden.

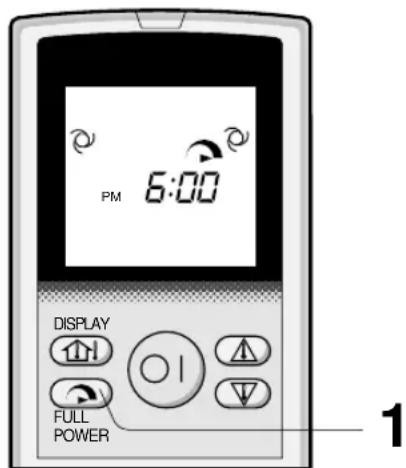

Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung, um den Raum schnell abzukühlen oder zu erwärmen, sodass Sie sich kurz nach Ihrem Eintreffen darin bei angenehmer Temperatur aufhalten können.

1 Drücken Sie zum Aktivieren des VOLLLEISTUNGS-Betriebes die VOLLLEISTUNGS-Taste, während das Klimagerät in Betrieb ist.

Die Fernbedienung zeigt

Die Temperatur-Anzeige erlischt.

ABBRECHEN

Drücken Sie noch einmal die VOLLEISTUNGS-Taste.

• Der VOLLLEISTUNGS-Betrieb wird auch beim Ändern des Betriebsmodus oder Ausschalten des Gerätes abgebrochen.

HINWEISE:

• Der VOLLLEISTUNGS-Betrieb ist nicht in der Betriebsart NUR LÜFTER möglich.
• Sie können die Temperatur und die Lüfterdrehzahl nicht während des VOLLLEISTUNGS-Betriebs einstellen.

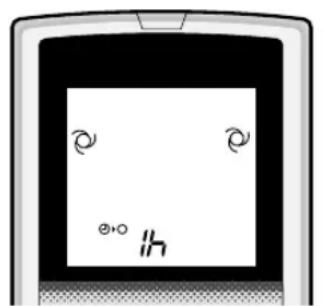

EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER

Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist, beendet das Gerät seinen Betrieb nach einer Stunde.

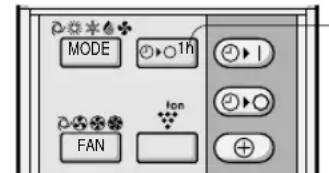

1. Drücken Sie die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste.

Das Fernbedienungsgerät zeigt 一 一 an. Die orange ZEITSCHALTER-Lampe am Gerät leuchtet auf. - Das Gerät beendet seinen Betrieb nach einer Stunde.

ABBRECHEN

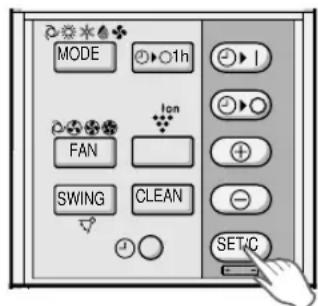

Drücken Sie die ZEITSCHALTER-EINSTELL/ABBRUCH-Taste.

Die orange ZEITSCHALTER-Lampe () am Gerät erlischt. Oder schalten Sie das Gerät durch Betätigung der EIN/AUS-Taste aus. Die rote BETRIEBS-Lampe und die orange ZEIT-SCHALTER-Lampe (一) am Gerät erlöschen.

HINWEISE:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER AN- und ZEITSCHALTER AUS-Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebes eine weitere Stunde in Betrieb lassen möchten, müssen Sie während des Betriebes noch einmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drücken.
• Wenn ZEITSCHALTER AN und/oder ZEITSCHALTER AUS eingestellt ist/sind, werden durch Betätigung der ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste alle Einstellungen gelöscht.

Der Ionisator im Klimagerät gibt Cluster-Ionen in den Raum frei, die eine kollektive Masse von positiven und negativen Ionen bilden. Die Cluster-Ionen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Moleküle.

LUFTREINIGUNGSBETRIEB

Die in die Luft freigegebenen Cluster-Ionen halten die Luft in Ihrem Raum sauber.

ERFRISCHUNGSBETRIEB

Negative Cluster-Ionen, wie sie auch in der natürlichen Umwelt existieren, werden mit erhöhter Rate in Ihre Raumluft freigegeben und helfen Ihnen bei Ihrer physischen und mentalen Erfrischung.

PLASMACLUSTER AUTOM.-BETRIEB

Der Allergensensor und der Geruchssensor erfassen unreine Luft im Raum.

Der Luftreinigungsbetrieb wird eine Minute nach Einschalten des Klimageräts ausgeführt, um unreine Luft zu erkennen.

Der Luftreinigungsbetrieb und Auffrischungsbetrieb werden eingestellt und je nach Verunreinigungsgrad der Luft automatisch ausgeführt.

Der Luftreinigungsbetrieb wird ausgeführt, wenn unreine Luft erfasst wird; der Auffrischungsbetrieb wird ausgeführt, wenn die Luft sauber ist.

SELBSTREINIGUNGSBETRIEB

Der Plasmacluster-Betrieb wird im LÜFTER- oder HEIZEN-Betrieb ausgeführt, um das Wachstum von Schimmelpilzen zu reduzieren und die Luft im Innern des Klimageräts zu trocknen.

Verwenden Sie den Betrieb beim Jahreszeitenwechsel.

Vorhandene Schimmelpilze können nicht mit diesem Betrieb eliminiert werden.

TIPPS ZUM ALLERGENSENSOR UND GERUCHSSENSOR

Auf was reagiert der Allergensensor?

• Der Allergensensor reagiert auf Schimmelpilze, Pflanzen/Blumenpollen, tote Zecken, Staub, Tabakrauch usw.

Auf was reagiert der Geruchssensor?

• Der Geruchssensor reagiert auf Tabakrauch, Motorabgase, Gerüche von Tieren usw.

Der Allergen- und der Geruchssensor reagieren ebenfalls auf Insektizidausdünstungen, Kosmetika, Alkohol, Chemikalien u.v.m. sowie auf extreme Temperatur-/Feuchtigkeitsschwankungen.

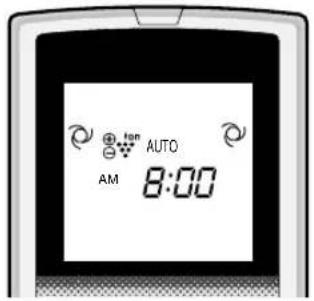

Sie können den PLASMACLUSTER AUTOM.-BETRIEB, LUFTREINIGUNGSBETRIEB oder AUFFRISCHUNGSBETRIEB auswählen.

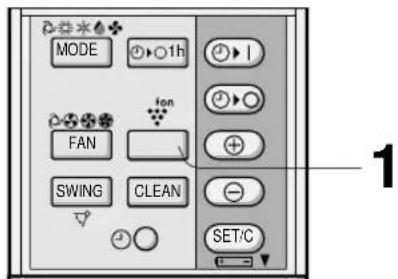

1 Drücken Sie während des Betriebes die PLASMA-CLUSTER-Taste, um die Betriebsart auszuwählen.

PLASMACLUSTER AUTOM. LUFTREINIGUNG AUFFRISCHUNG DEAKTIVIEREN

• Im LUFTREINIGUNGSBETRIEB leuchtet die blaue PLASMACLUSTER-Lampe an der Einheit auf.
• Im AUFFRISCHUNGSBETRIEB leuchtet die grüne PLASMACLUSTER-Lampe an der Einheit auf.

ABBRECHEN

Drücken Sie die PLASMACLUSTER-Taste, bis das PLASMACLUSTER-Symbol auf dem Fernbedienungsdisplay erlischt. Die PLASMACLUSTER-Lampe an der Einheit erlischt.

HINWEISE:

Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert und nach dem nächsten Einsatz arbeitet das Klimagerät in derselben Betriebsart. - Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die ANZEIGE-Taste.

SELBSTREINIGUNGSBETRIEB

1. Drücken Sie die SELBSTREINIGUNGS-Taste, wenn das Gerät nicht in Betrieb ist.

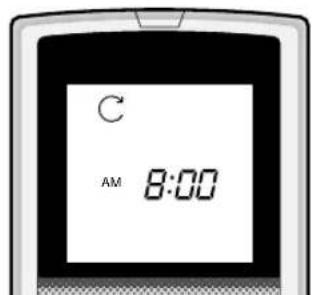

Das Fernbedienungsgerät zeigt C an. Die rote BETRIEBS-Lampe (und die blaue PLASMACLUSTER-Lampe an der Einheit) leuchten auf. Das Gerät stoppt nach 40 Minuten den Betrieb. Die restliche Betriebszeit wird auf der TEMPERATURANZEIGE des Zimmergeräts in Minuten angegeben.

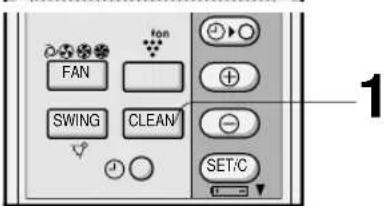

ABBRECHEN

Drücken Sie die SELBSTREINIGUNGS-Taste. Oder schalten Sie das Gerät durch Betätigung der EIN/AUS-Taste aus.

Die rote BETRIEBS-Lampe, die blaue PLASMACLUSTER-Lampe und die TEMPERATURANZEIGE an der Einheit werden ausgeschaltet.

HINWEIS:

• Sie können im SELBSTREINIGUNGSBETRIEB die Temperatur, die Lüfterdrehzahl, die Luftstromrichtung oder den Zeitschalter nicht einstellen.

HINWEIS:

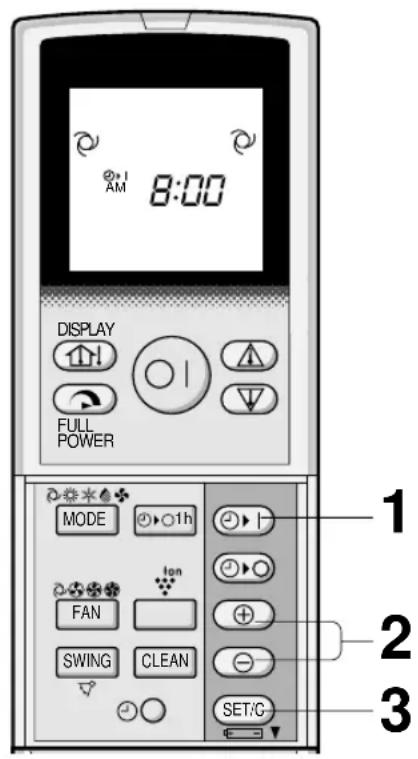

Stellen Sie vor der Einstellung des Zeitschalters sicher, dass die Uhr auf die richtige Uhrzeit eingestellt ist.

ZEITSCHALTER AUS

1. Drücken Sie die ZEITSCHALTER-AUS-Taste (O). 2. Die ZEITSCHALTER-AUS-Anzeige blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in 10-Minuten-Stufen eingestellt werden.) 3. Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe (O) am Gerät leuchtet auf. - Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

TIPPS ZUM ZEITSCHALTER-AUSBETRIEB

Wenn der ZEITSCHALTER-AUS-Betrieb eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (Automatische Schlaffunktion)

BETRIEBSART KÜHLEN/TROCKNEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 1°C .

BETRIEBSART HEIZEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, verringert sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 3°C .

HINWEIS:

Die automatische Schlaffunktion wird im NUR-LÜFTER-Modus nicht aktiviert.

ABBRECHEN DES ZEITSCHALTER-MODUS

Drücken Sie die ZEITSCHALTER-ABBRUCH-Taste (SET/C).

Die orange ZEIT-SCHALTER-Lampe (4) am Gerät erlischt. Die aktuelle Uhrzeit wird auf der Fernbedienung angezeigt.

HINWEIS:

• Wenn die EINSCHALTZEIT, die AUSSCHALTZEIT oder der EIN-STUNDENZEITSCHALTER eingestellt sind, werden durch Betätigung der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

ÄNDERN DER ZEITSCHALTER-EINSTELLUNG

Löschen Sie zunächst die ZEITSCHALTER-Einstellung und stellen Sie sie dann neu ein.

ZEITSCHALTER AN

1 Drücken Sie die ZEITSCHALTER-AN-Taste (O). 2 Die ZEITSCHALTER-AN-Anzeige blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in 10-Minuten-Stufen eingestellt werden.) 3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe (⊙) am Gerät leuchtet auf. - Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

4 Wählen Sie die Betriebsbedingung.

• Das Gerät schaltet sich vor der eingestellten Zeit ein und sorgt dafür, dass die gewünschte Raumtemperatur zur programmierten Zeit erreicht wird. (Weckfunktion)

KOMBINIERTE VERWENDUNG DES ZEITSCHALTER-AN UND AUS

Sie können die ZEITSCHALTER-AN und AUS in Kombination benutzen.

Beispiel:

Beenden des Betriebes um 23:00 Uhr und Wiederaufnahme des Betriebes (mit derselben Betriebs- und Temperatur-Einstellung) um 7:00 Uhr, um die Raumtemperatur auf die gewünschte Gradzahl einzustellen:

1 Stellen Sie den ZEITSCHALTER AUS während des Betriebes auf 11:00 p.m. 2 Stellen Sie den ZEITSCHALTER AN auf 7:00 a.m.

Der Pfeil (▼ oder ▲) zwischen der Anzeige des ZEITSCHALTERS AN und des ZEITSCHALTERS AUS zeigt an, welche der programmierten Zeiten zuerst aktiviert wird.

HINWEISE:

• Eine Programmierung des ZEITSCHALTERS AN und des ZEITSCHALTERS AUS mit verschiedenen Temperatur- oder sonstigen Einstellungen ist nicht möglich. Jeder der Zeitschalter kann so programmiert werden, dass er gegenüber dem anderen Priorität hat.

HILFSBETRIEB

Verwenden Sie diesen Betrieb, wenn die Fernbedienung nicht zur Verfügung steht.

EINSCHALTEN

Heben Sie die Frontplatte des Geräts ab und drücken Sie den AUX-Knopf auf dem Bedienfeld.

Die rote BETRIEBS-Lampe (3) am Gerät leuchtet und das Gerät startet seinen Betrieb im AUTOM.-Modus. Die Lüftergeschwindigkeit und Temperatur-Einstellung sind auf AUTOM. gestellt.

AUSSCHALTEN

Drücken Sie noch einmal den AUX-Knopf auf dem Bedienfeld.

Die rote BETRIEBS-Lampe (3) am Gerät erlischt.

HINWEIS:

Wenn Sie den AUX-Knopf während des Normalbetriebes drücken, schaltet sich das Gerät aus.

SPANNUNGSWÄHLER (nur beim Modell AY-XP13CE)

Schalten Sie den SPANNUNGSWÄHLER auf "L", wenn Sie das Klimagerät an einem Ort mit geringer Stromkapazität anschließen. Das Klimagerät arbeitet mit reduzierter Leistung, so dass sowohl der durch extreme Stromaufnahme verursachte Schalterfall als auch das Herausspringen der Sicherung vermieden werden kann.

Die KÜHLEN- oder HEIZEN-Kapazität wird reduziert, wenn Sie das Gerät mit der Einstellung "L" betreiben. - Konsultieren Sie Ihren Fachhändler oder einen qualifizierten Techniker, wenn der Schalterfall und das Herausspringen der Sicherung trotz Einstellung auf "L" nicht behoben wird.

	AY-XP13CE
Maximale Voltzahl bei der "H"-Einstellung	12 A
Maximale Voltzahl bei der "L"-Einstellung	8 A

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

		INNENTEMP.	AUSSENTEMP.
KÜHLEN	obere Grenze	32°C T.T. 23°C F.T.	43°C T.T.
	untere Grenze	21°C T.T. 15°C F.T.	21°C T.T.
HEIZEN	obere Grenze	27°C T.T. - 18°C F.T.	24°C T.T.
	untere Grenze	20°C T.T. - -9,5°C F.T.	-8,5°C T.T.

T.T. = Trockenthermometer F.T. = Feuchtthermometer

• Eine eingebaute Schutzvorrichtung sperrt den Gerätebetrieb, wenn der entsprechende Temperaturbereich überschritten wird.

Am Luftauslass kann sich Kondenswasser bilden, wenn das Gerät bei einer Luftfeuchtigkeit von mehr als 80 Prozent kontinuierlich in der Betriebsart KÜHLEN oder TROCKNEN läuft.

BEI STROMAUSFALL

Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.

Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv waren. Einige Ausnahmen sind die Zeitschalter-Einstellungen.

Falls vor dem Stromausfall Zeitschaltereinstellungen durchgeführt worden sind, müssen diese erneut eingestellt werden.

VORHEIZFUNKTION

Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einsatz des Gerätes möglicherweise erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet, liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisung laufen die Innen- und Außenlüfter nicht.
• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Betrieb fort.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft herauszieht und diese Wärme an den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollten Sie ein zusätzliches Heizgerät einsetzen.
• Es dauert eine Zeitlang, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet nach dem Prinzip der erzwungenen Luftumwälzung.

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Benutzung der Klimaanlage auf einfache Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATUR EIN

• Wenn im Kühlbetrieb das Thermostat 1°C höher als die gewünschte Temperatur eingestellt wird und im Heizbetrieb 2°C niedriger, können Sie ca. 10 Prozent Strom sparen.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebes reduziert den Stromverbrauch.
• Schließen Sie im Kühl- und Heizbetrieb die Fenster und Türen.

STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE BESTMÖGLICHE LUFTZIRKULATION ZU ERREICHEN

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS

TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINWEG NICHT BENUTZT WIRD

• Das Gerät verbraucht auch bei Nichtbenutzung eine geringe Menge Strom.

Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

REINIGUNG DER FILTER

Die Luftfilter sollen alle zwei Wochen gereinigt werden.

1 SCHALTEN SIE DAS GERÄT AUS. ENTNEHMEN SIE DIE FILTER.

① Heben Sie die Öffnungsklappe an. ② Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu lösen. ③ Ziehen Sie die Filter nach unten heraus.

3 NEHMEN SIE DEN DESODORIERUNGSFILTER UND DEN STAUBAUFFANGFILTER VON DEN LUFTFILTERN AB. 4 REINIGEN SIE DIE FILTER.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

5 SETZEN SIE DEN DESODORIERUNGSFILTER UND DEN STAUBAUFFANGFILTER WIEDER EIN. 6 SETZEN SIE DIE FILTER WIEDER EIN.

① Setzen Sie die Filter wieder in die Ursprungspositionen ein. ② Schließen Sie die Frontplatte. ③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

• Wischen Sie beide mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einen elektrischen Schlag verursachen oder das Gerät beschädigen kann.
• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheuermittel und keine starken Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERÄTE-SAISON

1 Betreiben Sie das Gerät im SELBSTREINIGUNGSBETRIEB, um den Mechanismus vollständig trocken zu halten. 2 Beenden Sie den Betrieb und trennen Sie das Gerät vom Netz. Schalten Sie den Leistungsschalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben. 3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERÄTE-SAISON

1 Stellen Sie sicher, dass die Luftfilter sauber sind. 2 Stellen Sie sicher, dass weder Lufteinlass noch Luftauslass blockiert werden. 3 Kontrollieren Sie die Befestigung des Außengeräts regelmäßig auf Verschleiß und vergewissern Sie sich, dass es fest angebracht ist.

REINIGUNG DES DESODORIERUNGSFILTERS (GRÜN)

Der Filter sollte alle 3 bis 6 Monate gereinigt werden.

1 NEHMEN SIE DIE LUFTFILTER HERAUS.

2 REINIGEN SIE DEN DESODORIERUNGSFILTER.

1 Nehmen Sie den Desodorierungsfilter von den Luftfiltern ab.

2 Weichen Sie den Desodorierungsfilter für 10 bis 20 Minuten in mildem, verdünntem Reinigungsmittel ein.

Spülen Sie ihn mit Wasser gründlich ab und lassen Sie ihn vollständig im Sonnenlicht trocknen.

3 Setzen Sie den Desodorierungsfilter unter die Filtersperren ein, die sich auf den Luftfiltern befinden.

3 SETZEN SIE DIE LUFTFILTER WIEDER EIN.

HINWEIS:

• Nach 3 Jahren ist ein Austausch erforderlich, da sich der Desodorierungseffekt verschlechtert.

Die neuen Filter sind bei Ihrem Händler erhältlich.

Ersatzfilter: Typ AZ-F910C

AUSTAUSCH DES STAUBAUFFANGFILTERS (GRAU)

Der Filter sollte alle 3 6 Monate ausgetauscht werden.

1 NEHMEN SIE DIE LUFTFILTER HERAUS. TAUSCHEN SIE DEN STAUBAUFFANGFILTER AUS.

1 Nehmen Sie den alten Staubauffangfilter von den Luftfiltern ab.

2 Setzen Sie den neuen Staubauffangfilter mit der schwarzen Seite nach oben weisend unter die Filtersperren ein, die sich auf den Luftfiltern befinden.

3 SETZEN SIE DIE LUFTFILTER WIEDER EIN.

HINWEIS:

• Ein verschmutzter Staubsammelfilter lässt sich für eine Wiederverwendung nicht auswaschen.

Die neuen Filter sind bei Ihrem Händler erhältlich.

Ersatzfilter: Typ AZ-F900C

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin:

DAS GERÄT LÄUFT NICT Das Gerät lαuft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerät lαuft nicht direkt nach dem Ändern des Betriebsmodus. Da-durch wird der interne Mechanismus geschützt. War-ten Sie 3 Minuten, bevor Sie das Gerät in Betrieb führen.	SCHWINGERÄUSCHE Bei den sanften Schwinggeräussen handelt es sich um das im Inneren des Gerätes fließende Kühlmittel.
	WASSERDAMPF · Beim Betrieb im Kühlen- oder TROCKNEN-Modus kann am Luftauslass manchmal Wasserdampf sightbar werden. Grund damit der Unterschied zwischen der Raumtempe-ratur und der Temperatur der vom Gerät ausgeblasenen Luft. · Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außererät ausflüben.
DAS GERÄT LIEFERT KEINE WARMLUFT Das Gerät heizt vor oder enteist.
GERÜCHE In das Gerät und die inneren Komponenten der Klimaanlage eingetretene Teppich- und Möbelgerüche werden unter Umständen direkt nach der Installation vom Gerät ausgegeben.
	DAS AUSSENGERÄT STOPPT NICT Nach dem Beenden des Betriebes lαuft der Lüfter des Außergerätes noch etwa eine Minute nach, um das Gerät abzukühlen.
KNACKEN Möglicherweise wird vom Gerät ein Knacken produziert. Dieses Geräusch entsteht durch die Reibung der Frontplatte oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnten.
EIN LEISES BRUMMGERÄUSCH WIRD AUSGEGBEN Dieser Ton wird ausgegeben, wenn das Gerät lonencluster erzeugt.
Während des PLASMACLUSTER AUTOM.-BETRIEBS lαuft das Klimagerät im AUFFRISCHUNGSBETRIEB, auch wenn sich Geruch im Raum befindet. · Wenn beispiselsweise der Raum voller Tabakrauch ist, kann es sein, dass der GERUCHSSensor vor Einschalten des Klimageräts nicht reaktiviert wird.

Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sie bitte zuerst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen:

DAS GERÄT ARBEITET NICT

Überprüfen Sie, ob der Leistungsschalter gefallen oder die Sicherung Herausgesprungen ist.

DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICT WIRKUNGSVOLL
Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung.	Überprüfen Sie das Außergerät um sicherzustellen, dass weder Luft einlass noch Luftauslass auf irgendene Weise blockiert sind.	Stellen Sie safer, dass das Thermostat richtig eingestellt ist.
Stellen Sie safer, dass alle Fenster und Türen fest ver-schlossen sind.	Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperatur möglicher-weise nicht erreicht werden.	Überprüfen Sie, ob im Raum irgendwelche Wärme erzeu-genden Geräte in Betrieb sind.

DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICT
Überprüfen Sie, ob die Batterien der Fernbedienung alt oder schwach sind.	Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung damit auf das Empfängerfenster des Gerätes*Richten.	Überprüfen Sie, ob die Batterien mit der richtigen Polarityt in die Fernbedienung eingelegt worden sind.

Bitte rufen Sie einen Kundendienst, wenn die BETRIEBS-Lampe, die ZEITSCHALTER-Lampe oder die TEMPERATURANZEIGE auf dem Anzeigefeld blinkt.

HEIZUNG: LÜFTER

NUR KALT

NUR

TEMPERATURANZEIGE ⑤ SYMBOL VOLLE LEISTUNG 26 SYMBOLE DER LÜFTERGESCHWINDIGKEIT

AUTO: NIEDRIG

: HOCH : NIEDRIG

1 GERÄT AUSSCHALTEN

2 FILTER ENTFERNEN

SELBSTREINIGUNGSFUNKTION

HEIZFUNKTION:

Eine Stunde nach Beginn der Timerfunktion wird die Heizung um 3°C unter die ursprüngliche Einstellung des Thermostats gesenkt.

HINWEIS:

Die automatische Schlaffunktion wird nicht aktiviert, wenn die Dauer der Funktion NUR GEBLÄSE ist.

ZUM ABBRECHEN DER TIMERFUNKTION

HILFSFUNKTION

Verwenden Sie diese Betriebsart, wenn der Raum nicht belegt ist.

WARNHINWEISE ZUR VERWENDUNG

AUTOMATISCHE ABSCHALTUNG
